DISEÑO DE LOSA Dos bordes continuos y dos bordes discontinuos (caso 3) Coeficientes de momentos flexionantes M (-) en bordes continuos M (+) en.

Presentación del tema: "DISEÑO DE LOSA Dos bordes continuos y dos bordes discontinuos (caso 3) Coeficientes de momentos flexionantes M (-) en bordes continuos M (+) en."— Transcripción de la presentación:

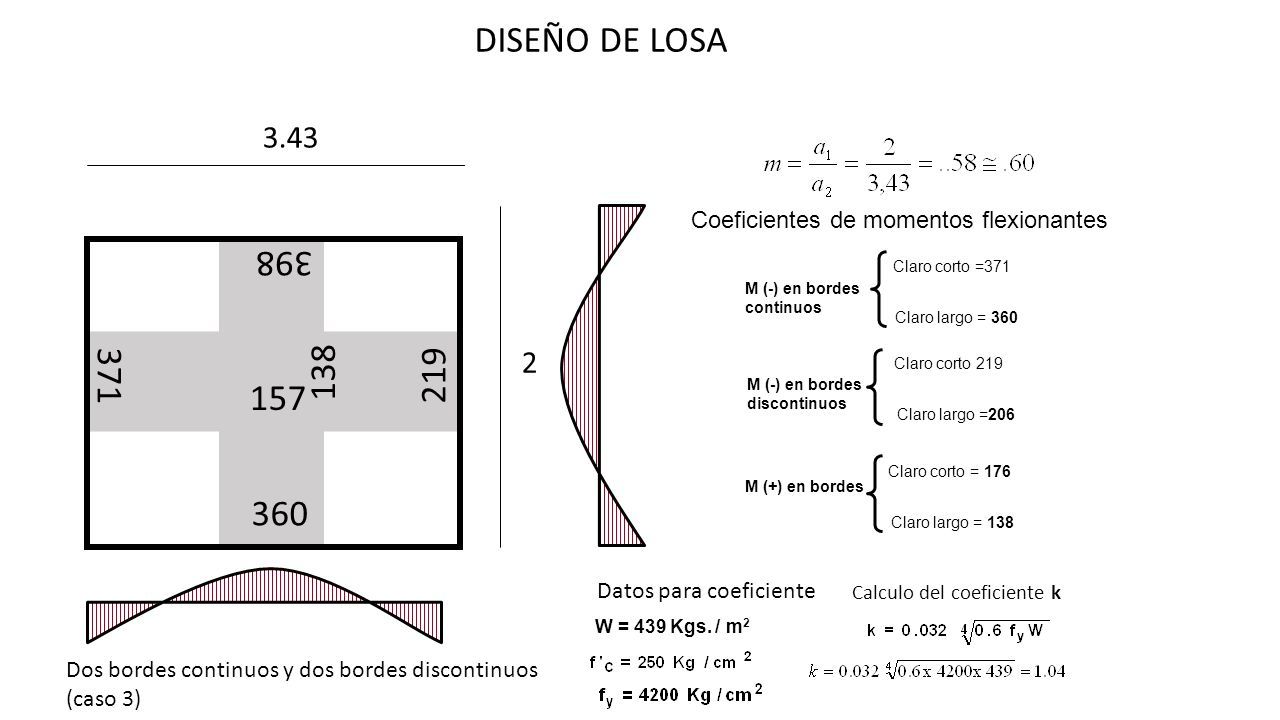

1 DISEÑO DE LOSA 3.43 2 Dos bordes continuos y dos bordes discontinuos (caso 3) Coeficientes de momentos flexionantes M (-) en bordes continuos M (+) en bordes Claro corto =371 Claro largo = 360 Claro corto = 176 Claro largo = 138 M (-) en bordes discontinuos Claro corto 219 Claro largo =206 371 360 219 398 157 138 W = 439 Kgs. / m 2 Datos para coeficiente Calculo del coeficiente k

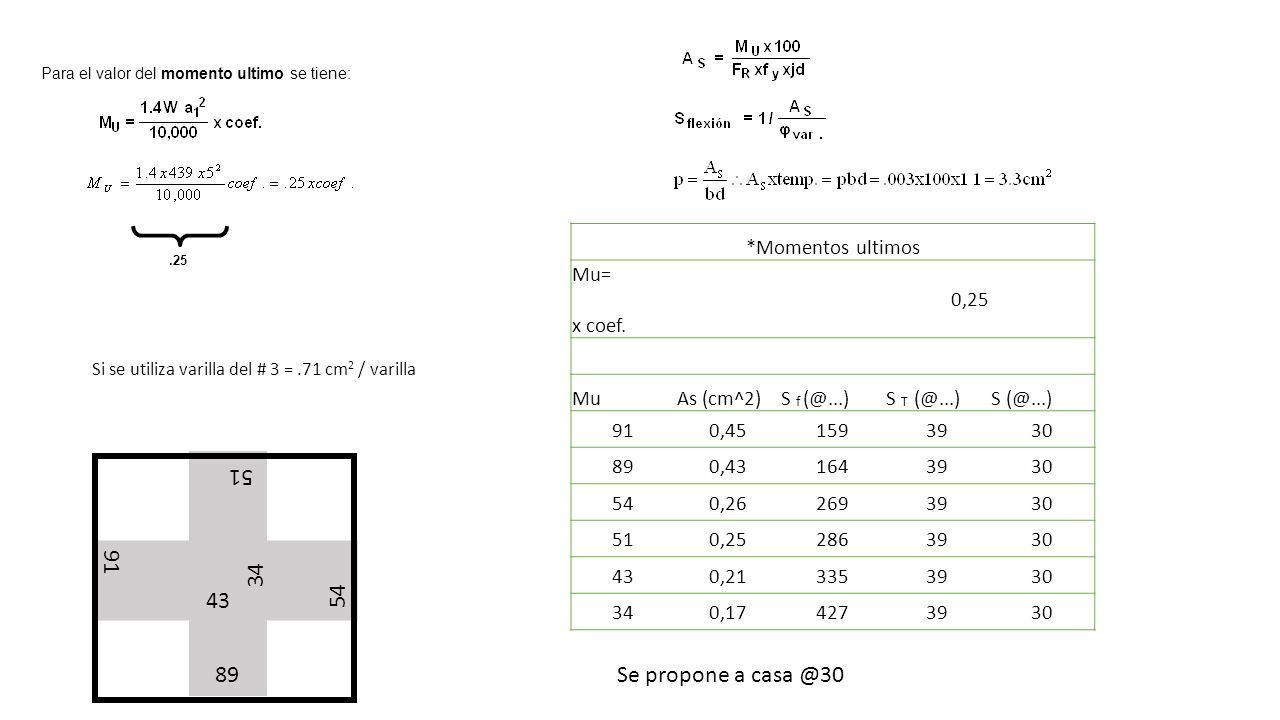

2 Para el valor del momento ultimo se tiene:.25 91 89 54 51 43 34 *Momentos ultimos Mu= 0,25 x coef. MuAs (cm^2)S f (@...)S T (@...)S (@...) 910,451593930 890,431643930 540,262693930 510,252863930 430,213353930 340,174273930 Si se utiliza varilla del # 3 =.71 cm 2 / varilla Se propone a casa @30

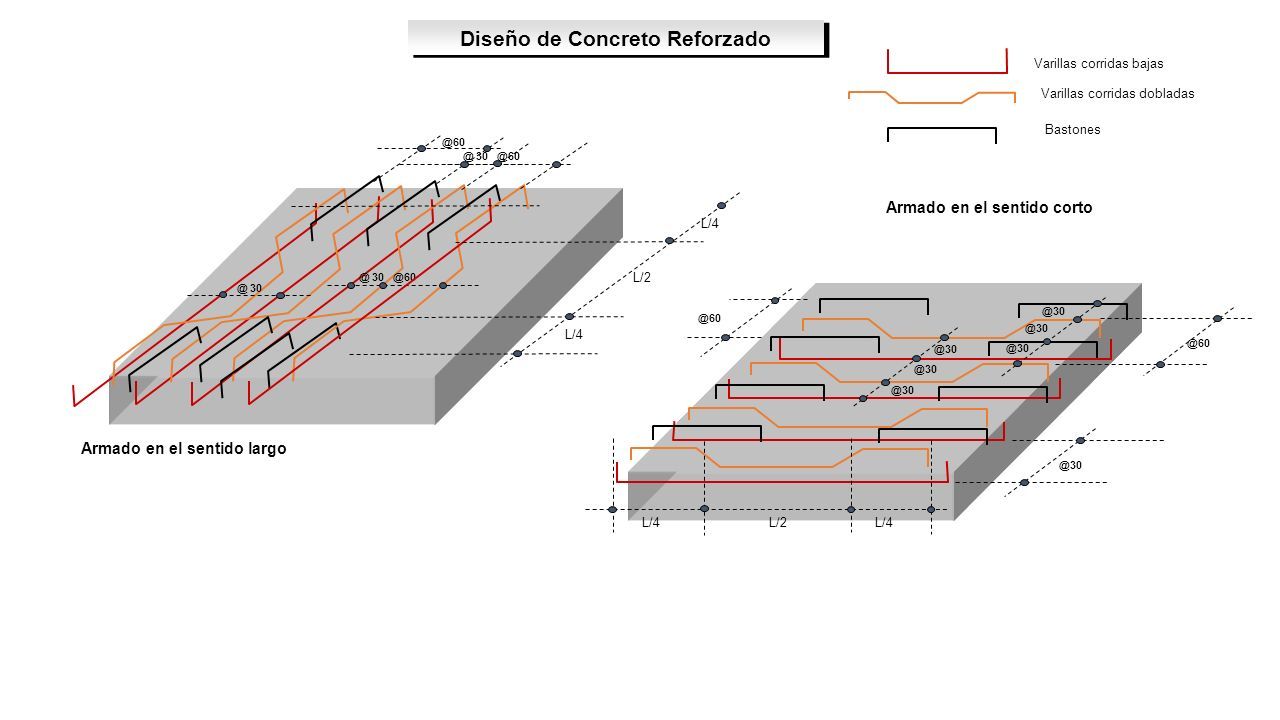

3 Diseño de Concreto Reforzado @60 @ 30 @60 @ 30 Armado en el sentido largo L/2 L/4 @30 @60 @30 Armado en el sentido corto L/4 L/2 Varillas corridas bajas Varillas corridas dobladas Bastones @60

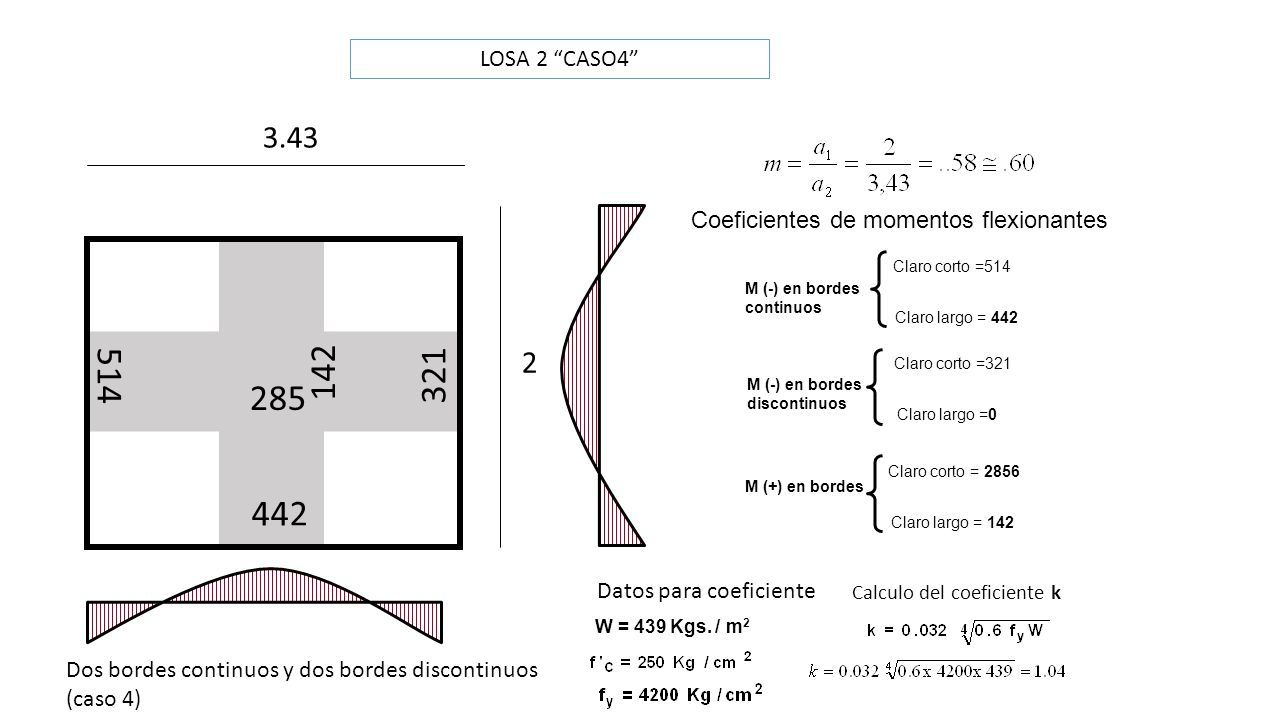

4 3.43 2 Dos bordes continuos y dos bordes discontinuos (caso 4) Coeficientes de momentos flexionantes M (-) en bordes continuos M (+) en bordes Claro corto =514 Claro largo = 442 Claro corto = 2856 Claro largo = 142 M (-) en bordes discontinuos Claro corto =321 Claro largo =0 514 442 321 285 142 W = 439 Kgs. / m 2 Datos para coeficiente Calculo del coeficiente k LOSA 2 “CASO4”

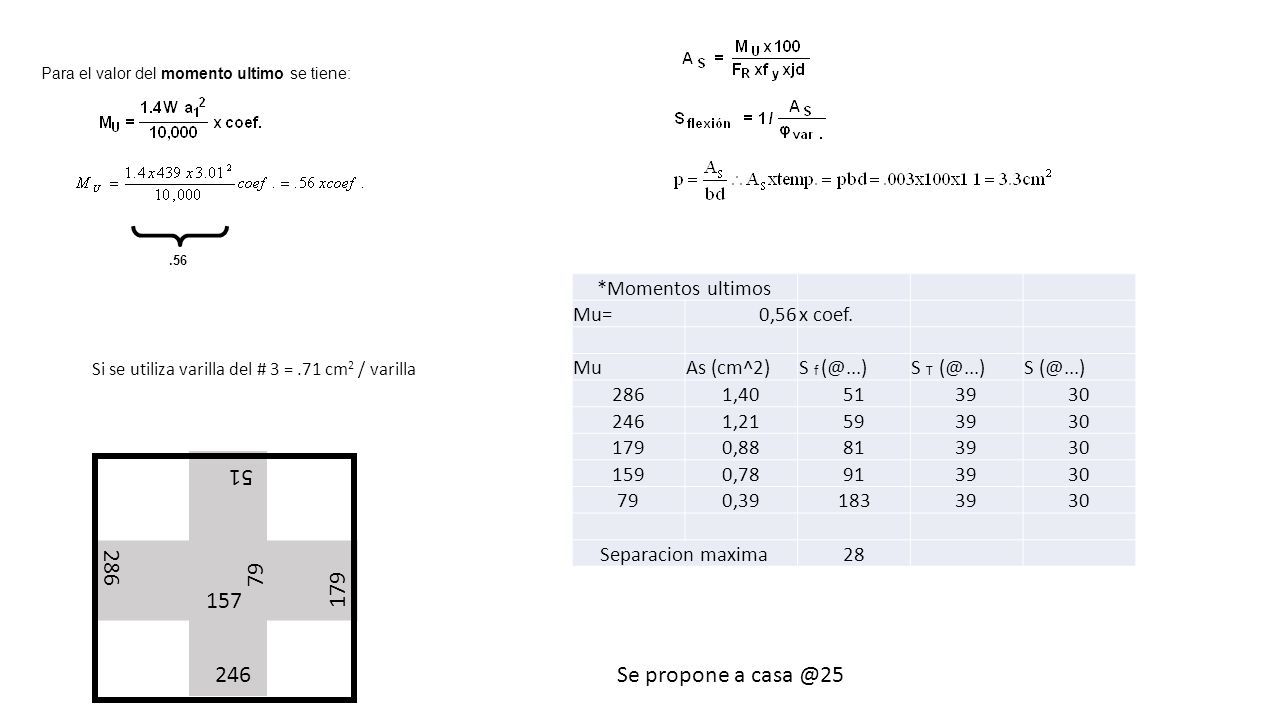

5 Para el valor del momento ultimo se tiene:.56 286 246 179 51 157 79 Si se utiliza varilla del # 3 =.71 cm 2 / varilla Se propone a casa @25 *Momentos ultimos Mu=0,56x coef. MuAs (cm^2)S f (@...)S T (@...)S (@...) 2861,40513930 2461,21593930 1790,88813930 1590,78913930 790,391833930 Separacion maxima28

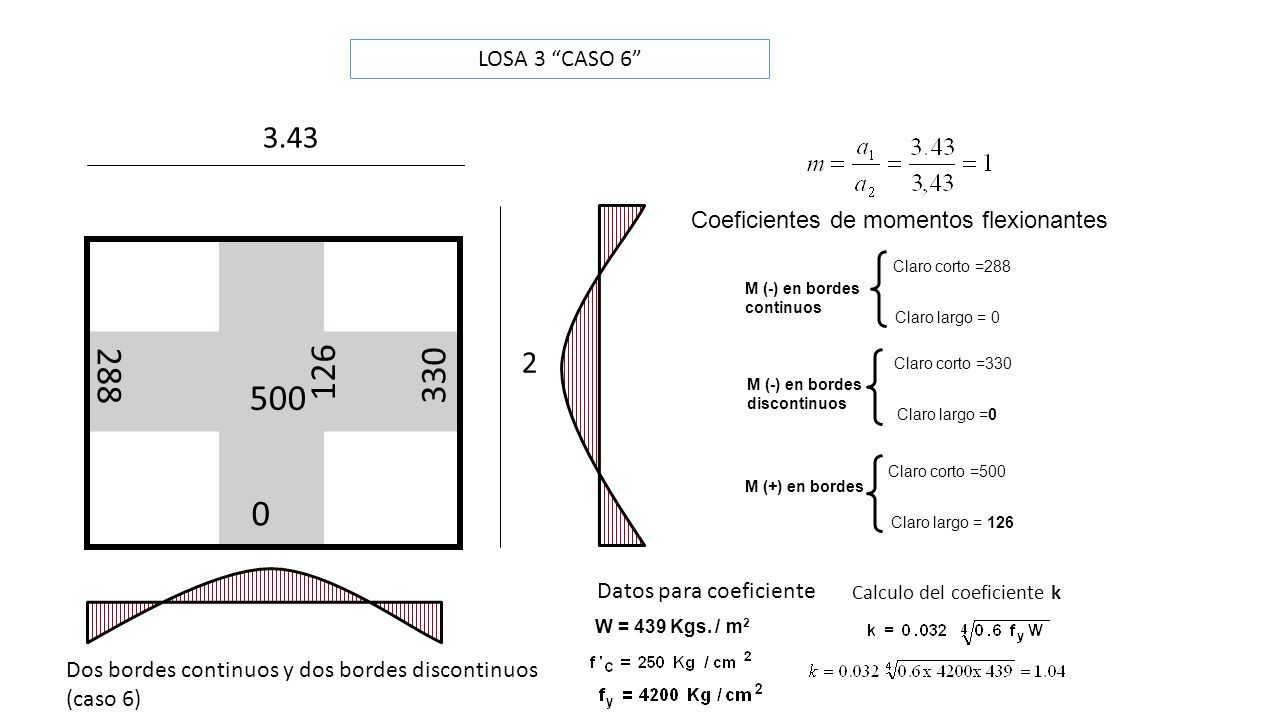

6 3.43 2 Dos bordes continuos y dos bordes discontinuos (caso 6) Coeficientes de momentos flexionantes M (-) en bordes continuos M (+) en bordes Claro corto =288 Claro largo = 0 Claro corto =500 Claro largo = 126 M (-) en bordes discontinuos Claro corto =330 Claro largo =0 288 0 330 500 126 W = 439 Kgs. / m 2 Datos para coeficiente Calculo del coeficiente k LOSA 3 “CASO 6”

7 Para el valor del momento ultimo se tiene:.72 208 239 362 91 Si se utiliza varilla del # 3 =.71 cm 2 / varilla *Momentos ultimos Mu=0,72x coef. MuAs (cm^2)S f (@...)S T (@...)S (@...) 2081,02703930 2391,17613930 3621,77403930 910,451593930 Separacion maxima 28

8 3.43 2 Dos bordes continuos y dos bordes discontinuos (caso 6) Coeficientes de momentos flexionantes M (-) en bordes continuos M (+) en bordes Claro corto =288 Claro largo = 0 Claro corto =500 Claro largo = 126 M (-) en bordes discontinuos Claro corto =330 Claro largo =0 288 0 330 500 126 W = 439 Kgs. / m 2 Datos para coeficiente Calculo del coeficiente k LOSA 4 “CASO 4”

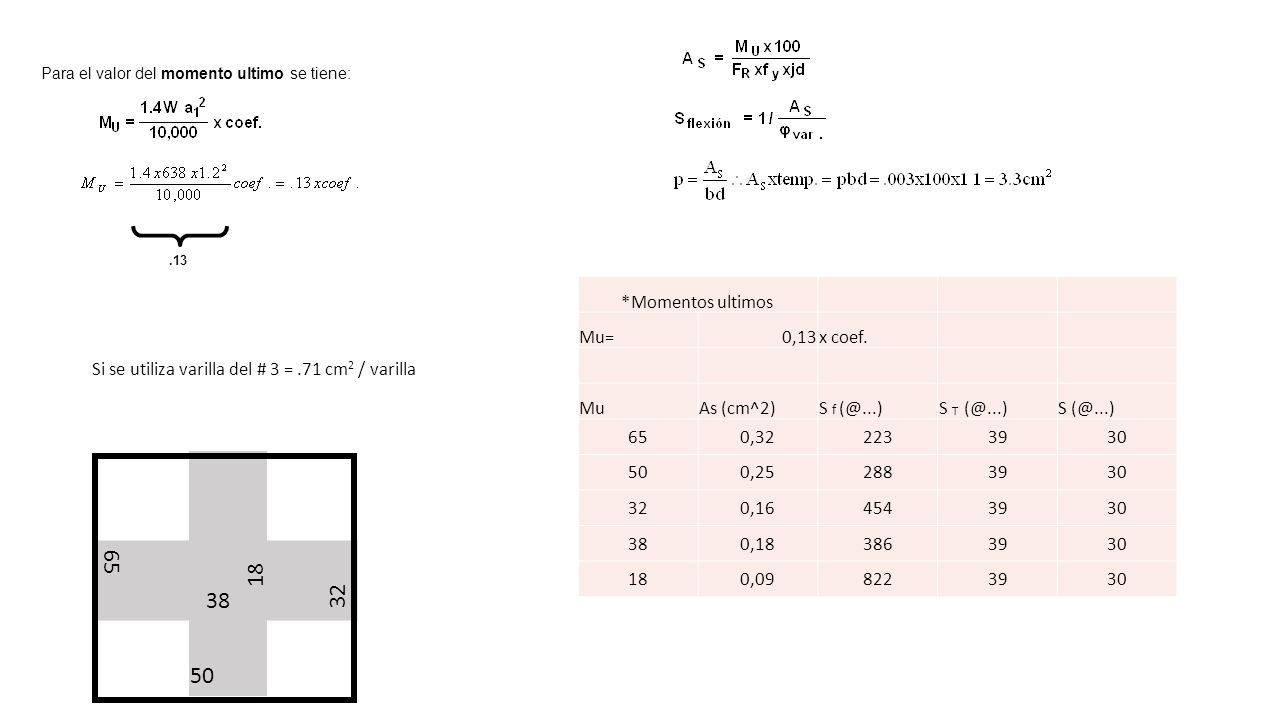

9 Para el valor del momento ultimo se tiene:.13 65 32 38 18 Si se utiliza varilla del # 3 =.71 cm 2 / varilla 50 *Momentos ultimos Mu=0,13x coef. MuAs (cm^2)S f (@...)S T (@...)S (@...) 650,322233930 500,252883930 320,164543930 380,183863930 180,098223930
