AFINAMIENTO DE MOTORES

Presentación del tema: "AFINAMIENTO DE MOTORES"— Transcripción de la presentación:

1 AFINAMIENTO DE MOTORES
SENATI ZONAL AREQUIPA CURSO: AFINAMIENTO DE MOTORES A GASOLINA EXPOSITOR: INST. OMAR GUTIERREZ G.

2 Afinamiento eléctrico y Electrónico
Click! Movie

3 CONTENIDOS Descripción general del Afinamiento Sistema de inducción de aire Sistema de encendido Sistema de alimentación de combustible Analisis de gases (Emisiones)

4 Descripción general del Afinamiento

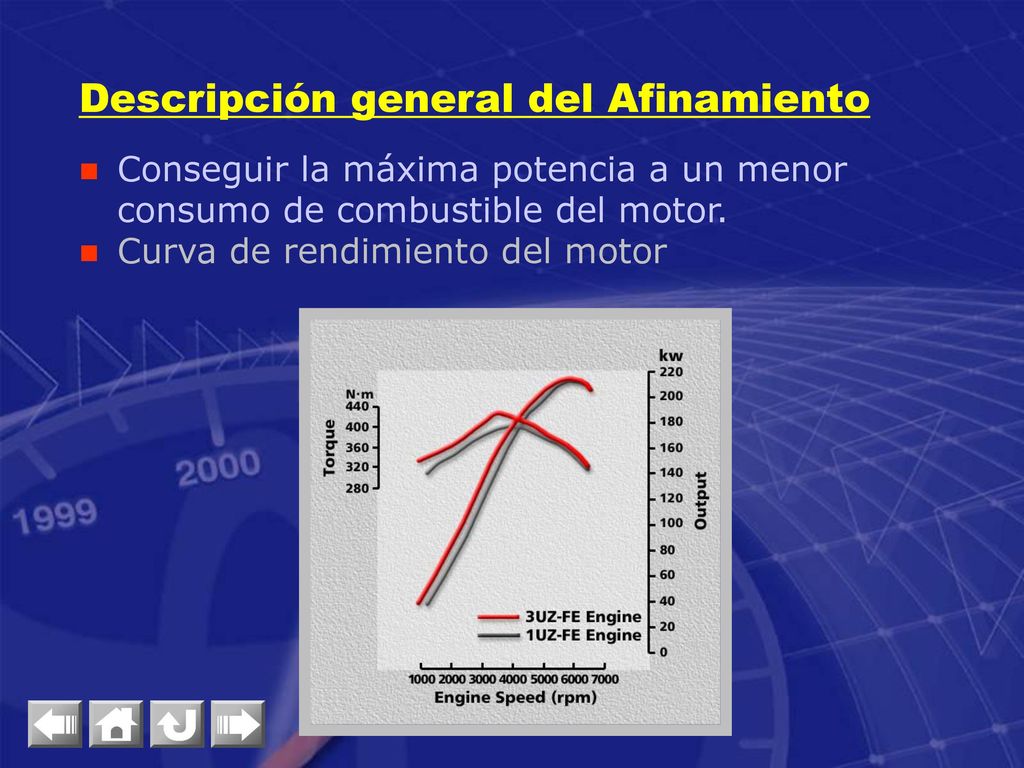

Conseguir la máxima potencia a un menor consumo de combustible del motor. Curva de rendimiento del motor

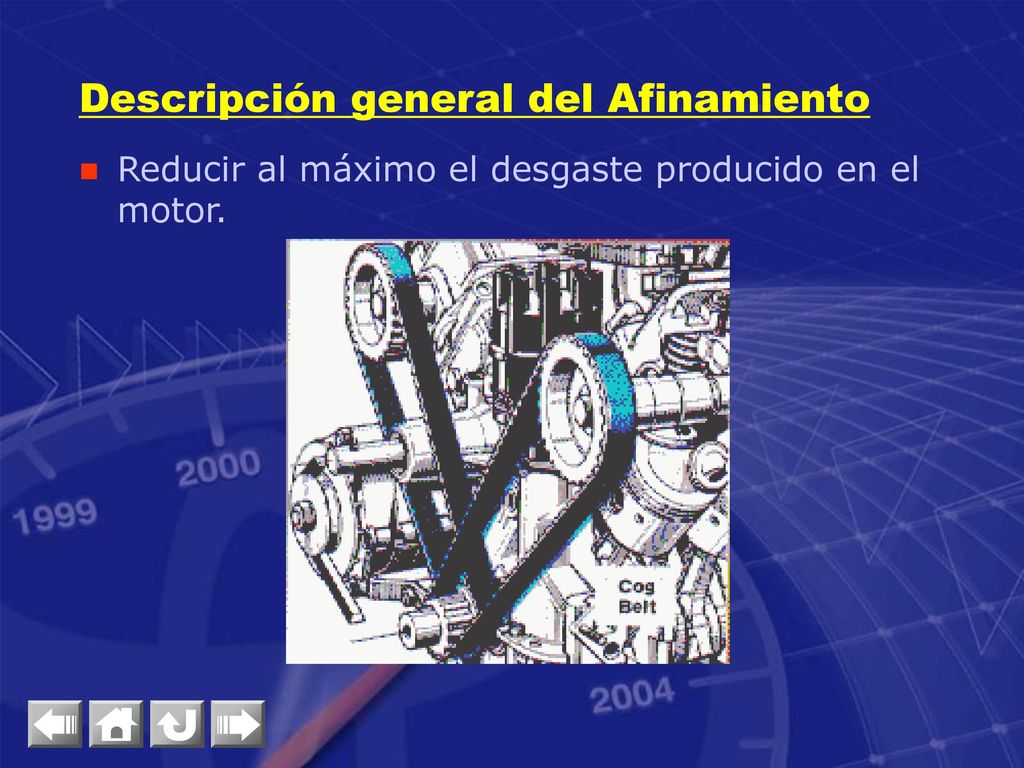

5 Descripción general del Afinamiento
Reducir al máximo el desgaste producido en el motor.

6 Descripción general del Afinamiento
Reducir los índices de contaminación del escape COMBUSTIBLE EVAPORADO (HC) COMBUSTIBLE EVAPORADO (HC) CO, HC, Nox, CO2

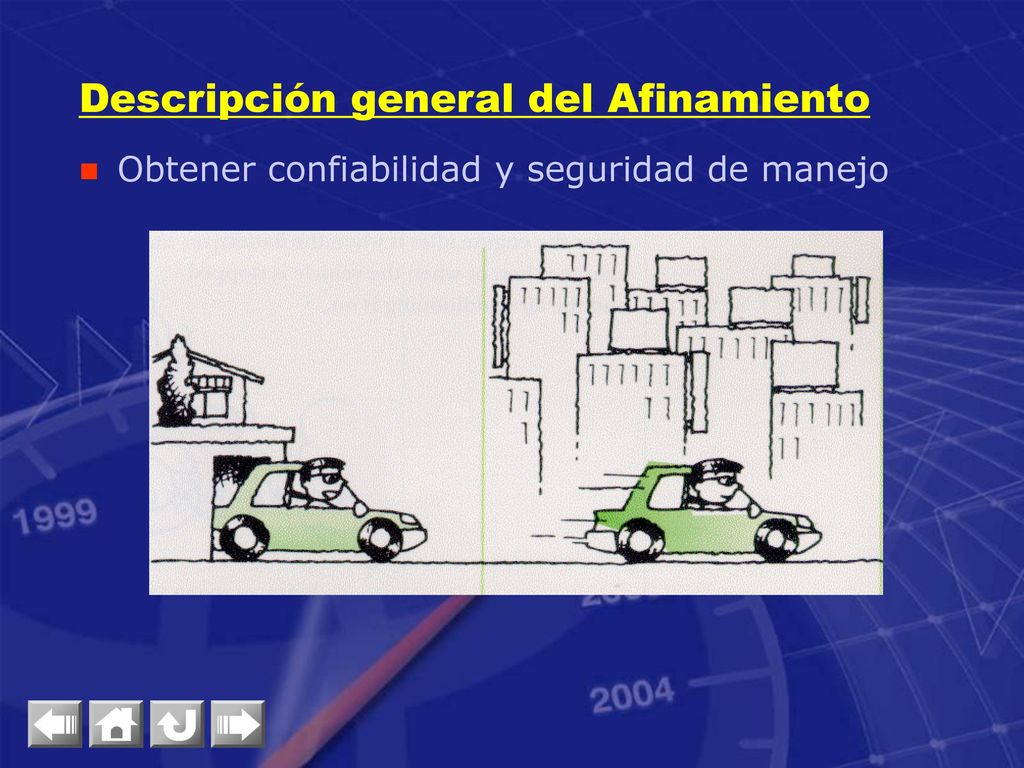

7 Descripción general del Afinamiento
Obtener confiabilidad y seguridad de manejo

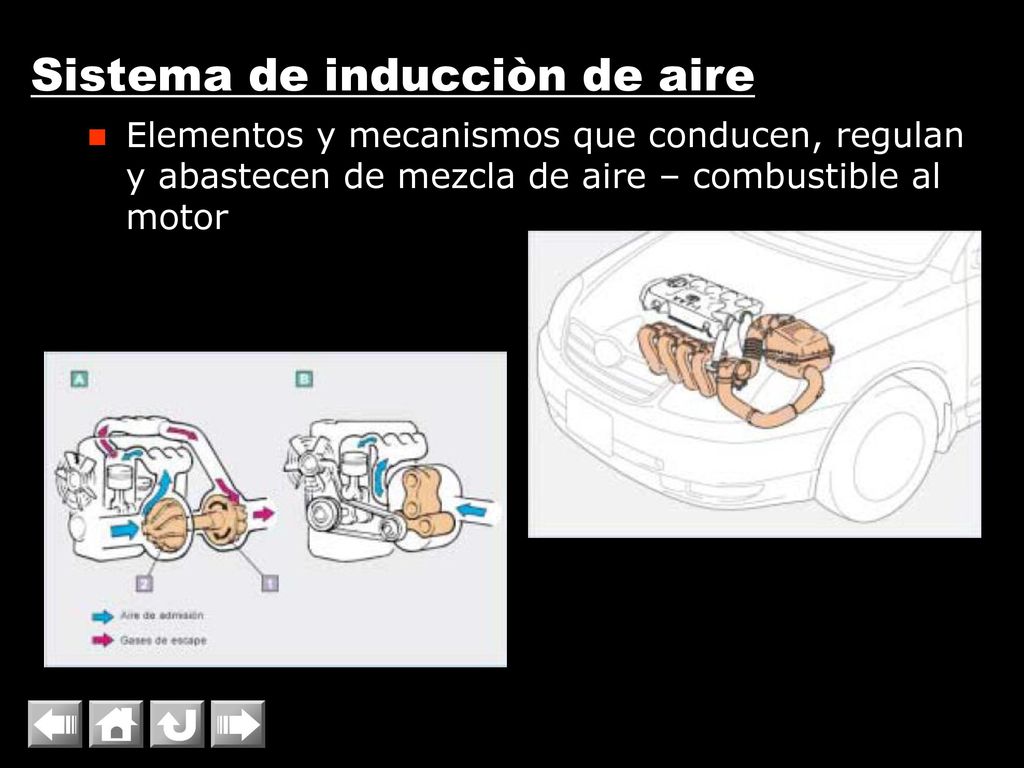

8 Sistema de inducciòn de aire
Elementos y mecanismos que conducen, regulan y abastecen de mezcla de aire – combustible al motor

9 Sistema de inducciòn de aire

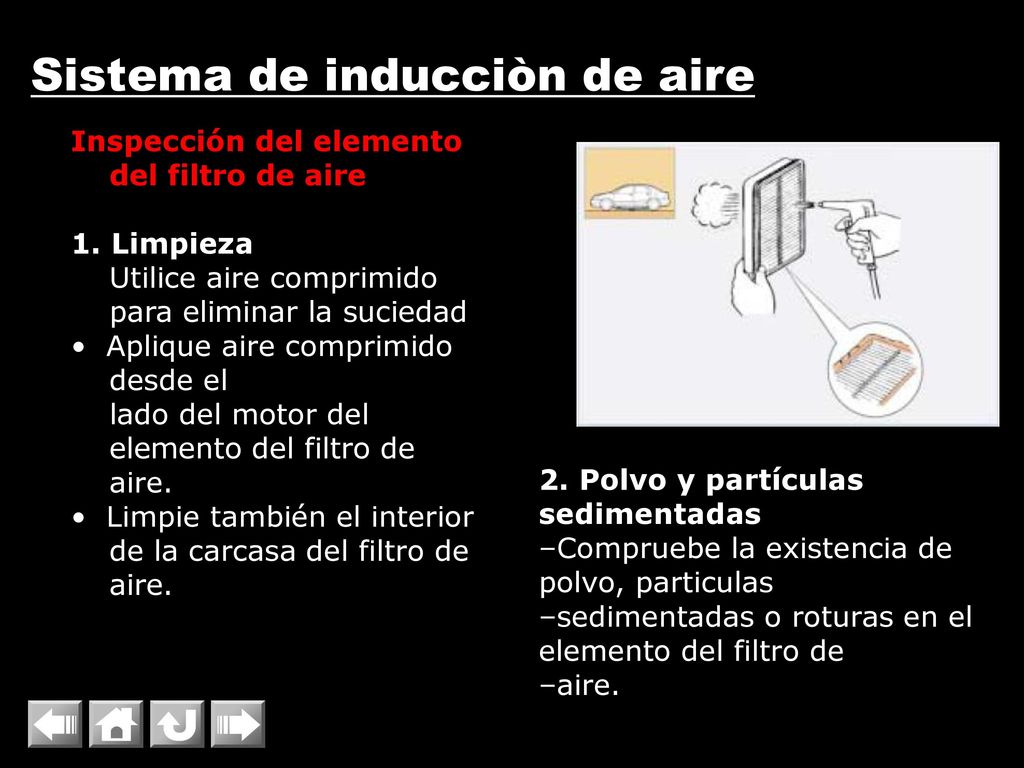

Inspección del elemento del filtro de aire 1. Limpieza Utilice aire comprimido para eliminar la suciedad • Aplique aire comprimido desde el lado del motor del elemento del filtro de aire. • Limpie también el interior de la carcasa del filtro de aire. 2. Polvo y partículas sedimentadas Compruebe la existencia de polvo, particulas sedimentadas o roturas en el elemento del filtro de aire.

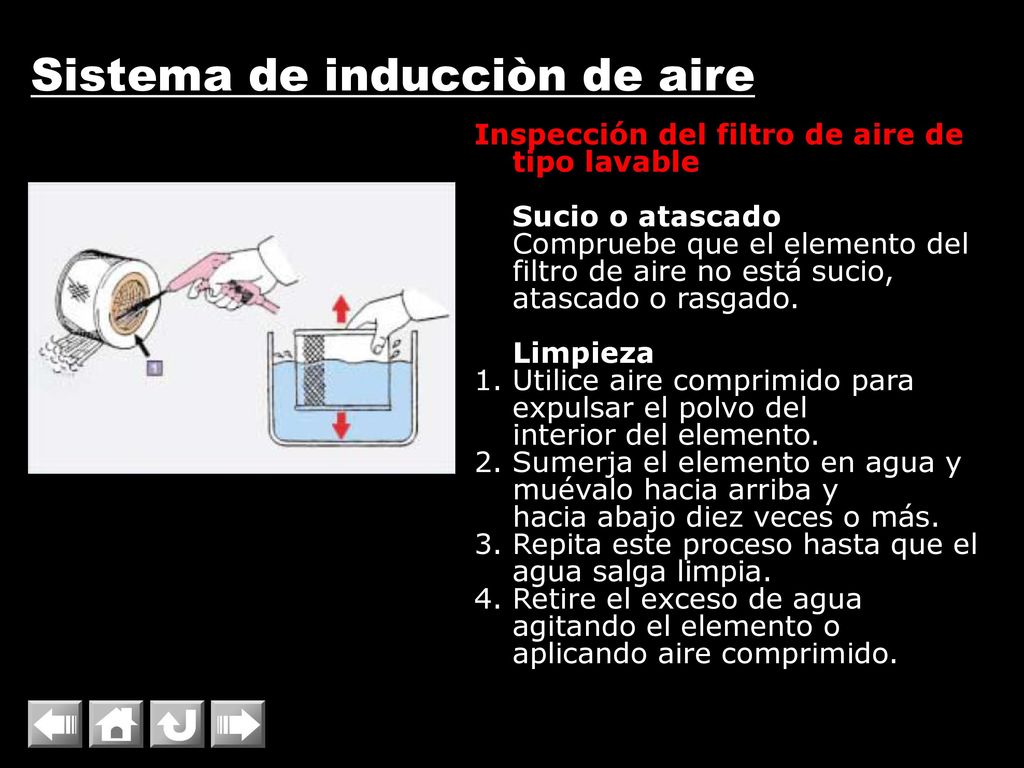

10 Sistema de inducciòn de aire
Inspección del filtro de aire de tipo lavable Sucio o atascado Compruebe que el elemento del filtro de aire no está sucio, atascado o rasgado. Limpieza 1. Utilice aire comprimido para expulsar el polvo del interior del elemento. 2. Sumerja el elemento en agua y muévalo hacia arriba y hacia abajo diez veces o más. 3. Repita este proceso hasta que el agua salga limpia. 4. Retire el exceso de agua agitando el elemento o aplicando aire comprimido.

11 Sistema de inducciòn de aire

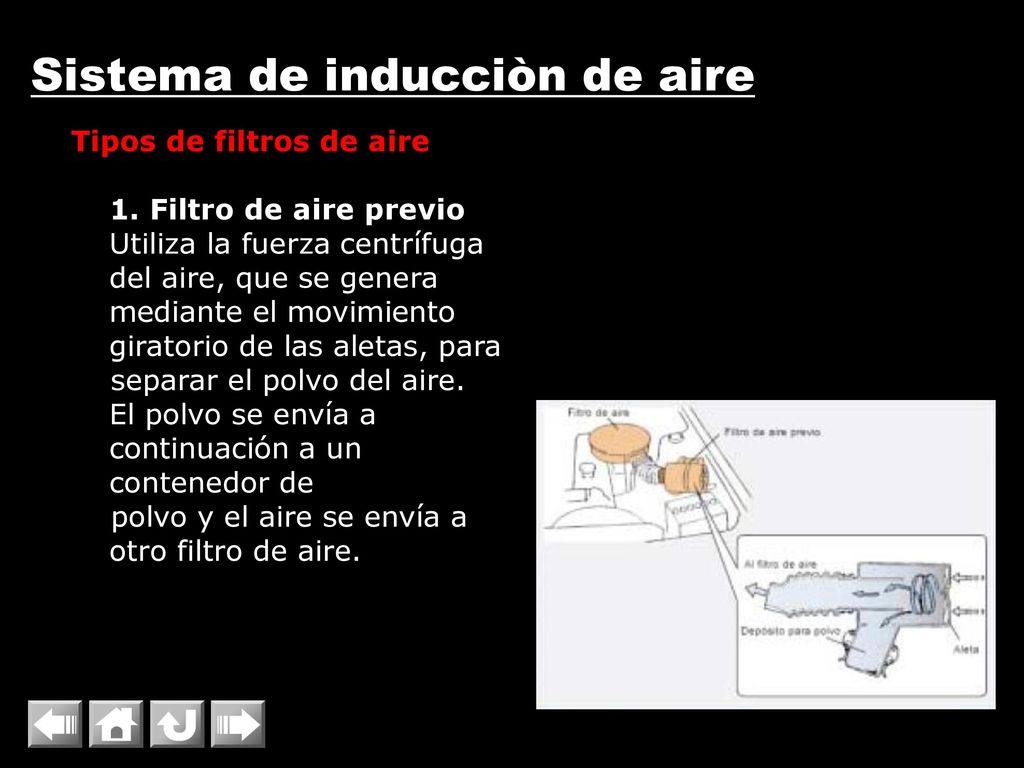

Tipos de filtros de aire 1. Filtro de aire previo Utiliza la fuerza centrífuga del aire, que se genera mediante el movimiento giratorio de las aletas, para separar el polvo del aire. El polvo se envía a continuación a un contenedor de polvo y el aire se envía a otro filtro de aire.

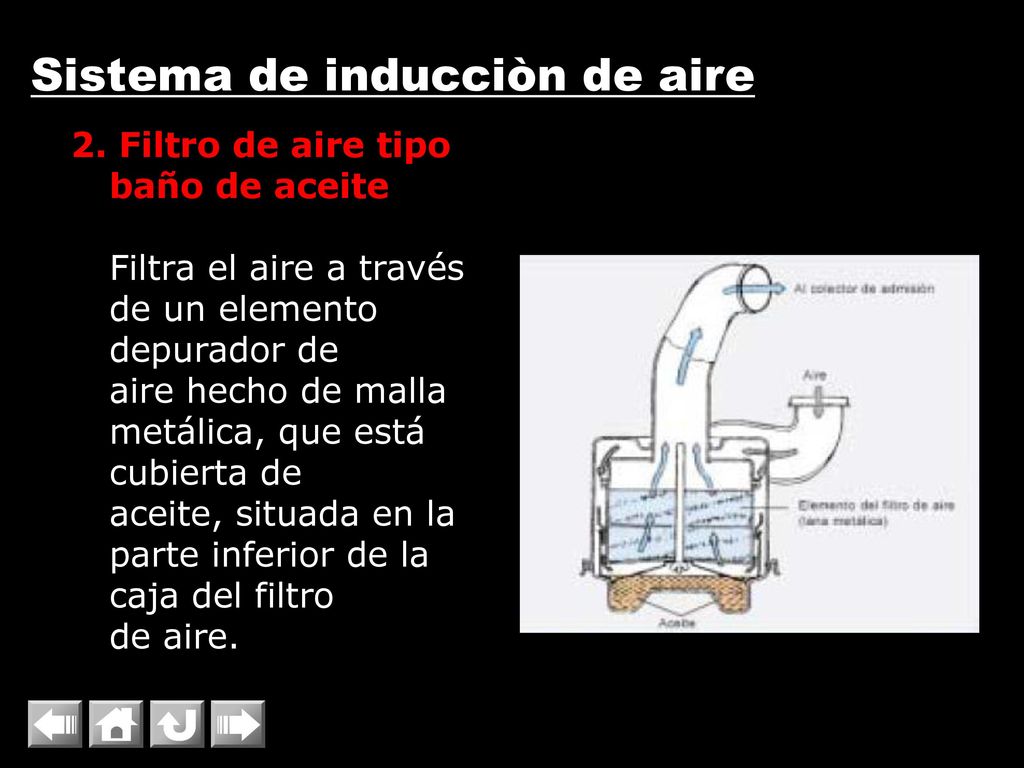

12 Sistema de inducciòn de aire
2. Filtro de aire tipo baño de aceite Filtra el aire a través de un elemento depurador de aire hecho de malla metálica, que está cubierta de aceite, situada en la parte inferior de la caja del filtro de aire.

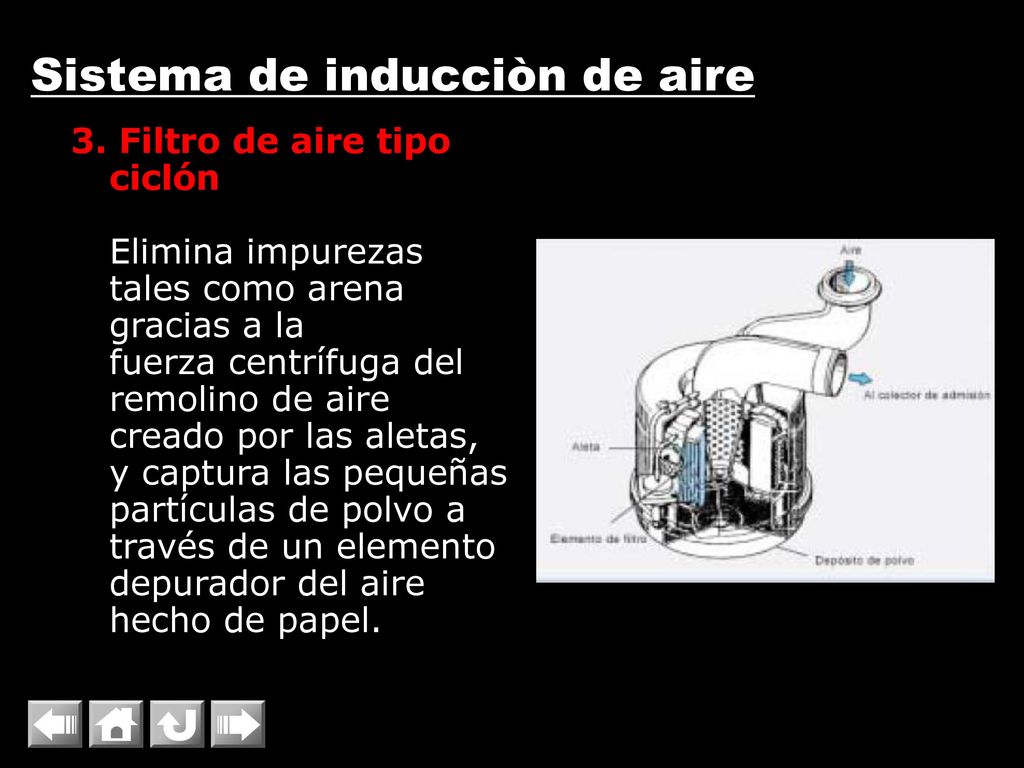

13 Sistema de inducciòn de aire
3. Filtro de aire tipo ciclón Elimina impurezas tales como arena gracias a la fuerza centrífuga del remolino de aire creado por las aletas, y captura las pequeñas partículas de polvo a través de un elemento depurador del aire hecho de papel.

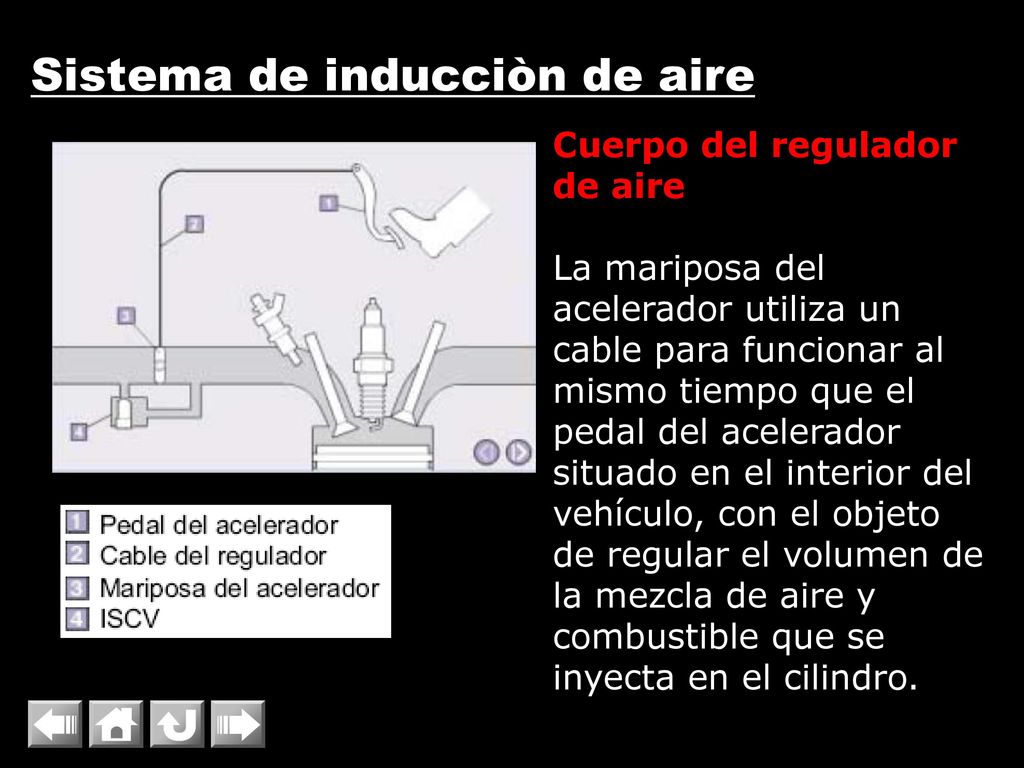

14 Sistema de inducciòn de aire
Cuerpo del regulador de aire La mariposa del acelerador utiliza un cable para funcionar al mismo tiempo que el pedal del acelerador situado en el interior del vehículo, con el objeto de regular el volumen de la mezcla de aire y combustible que se inyecta en el cilindro.

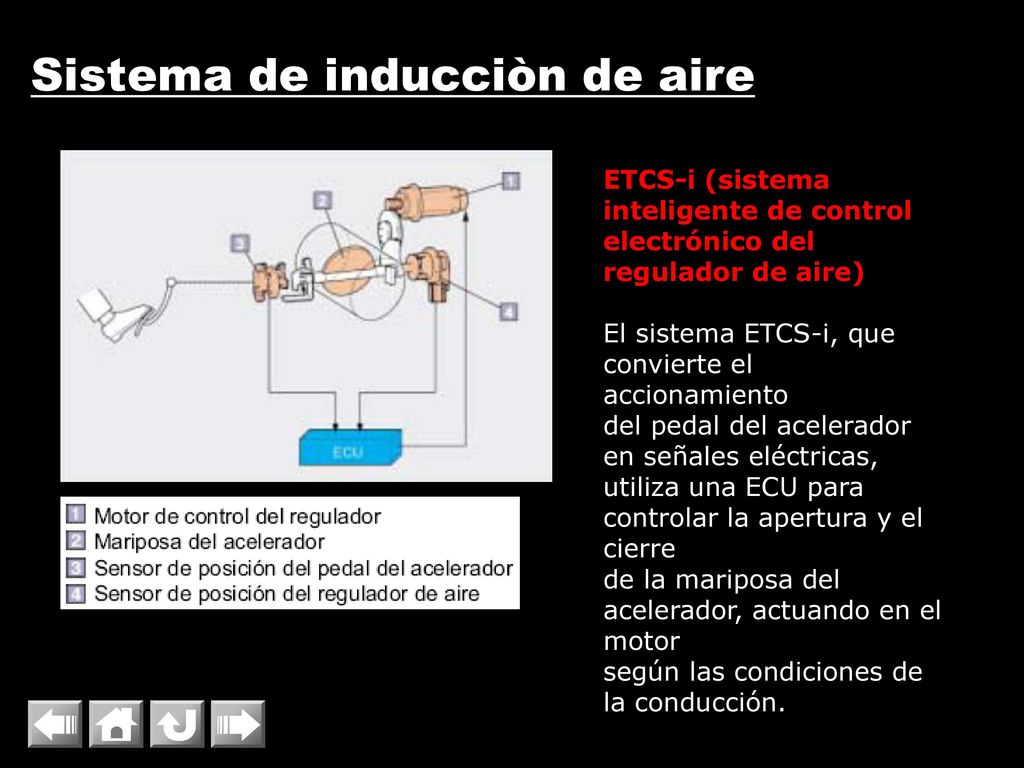

15 Sistema de inducciòn de aire
ETCS-i (sistema inteligente de control electrónico del regulador de aire) El sistema ETCS-i, que convierte el accionamiento del pedal del acelerador en señales eléctricas, utiliza una ECU para controlar la apertura y el cierre de la mariposa del acelerador, actuando en el motor según las condiciones de la conducción.

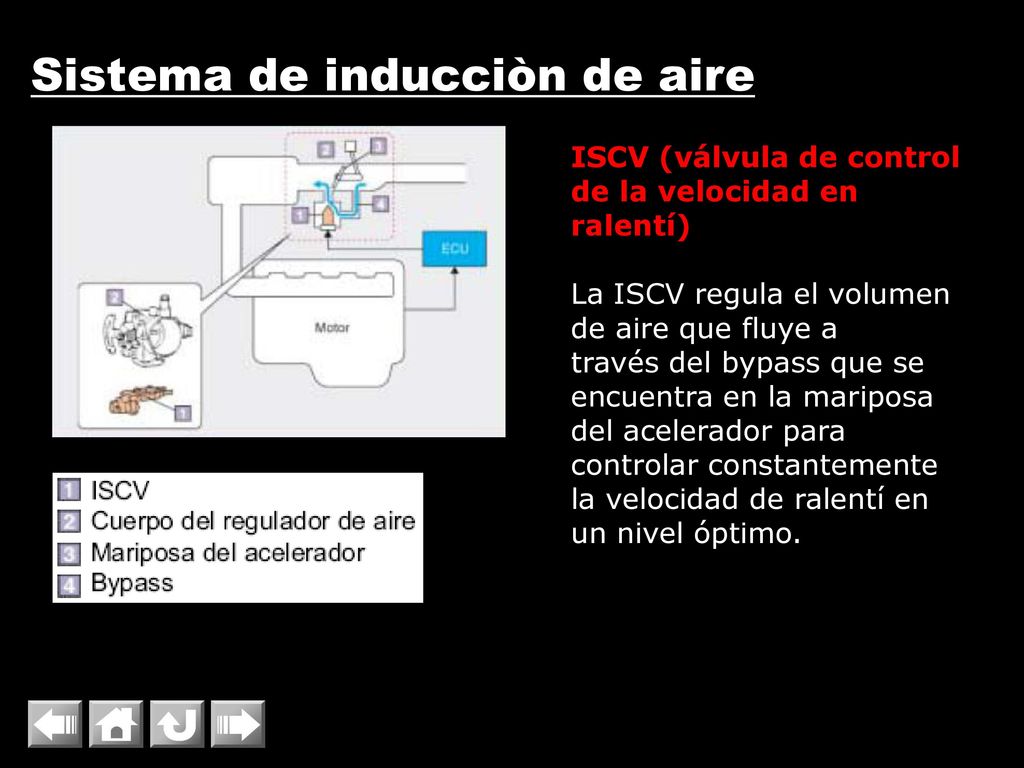

16 Sistema de inducciòn de aire
ISCV (válvula de control de la velocidad en ralentí) La ISCV regula el volumen de aire que fluye a través del bypass que se encuentra en la mariposa del acelerador para controlar constantemente la velocidad de ralentí en un nivel óptimo.

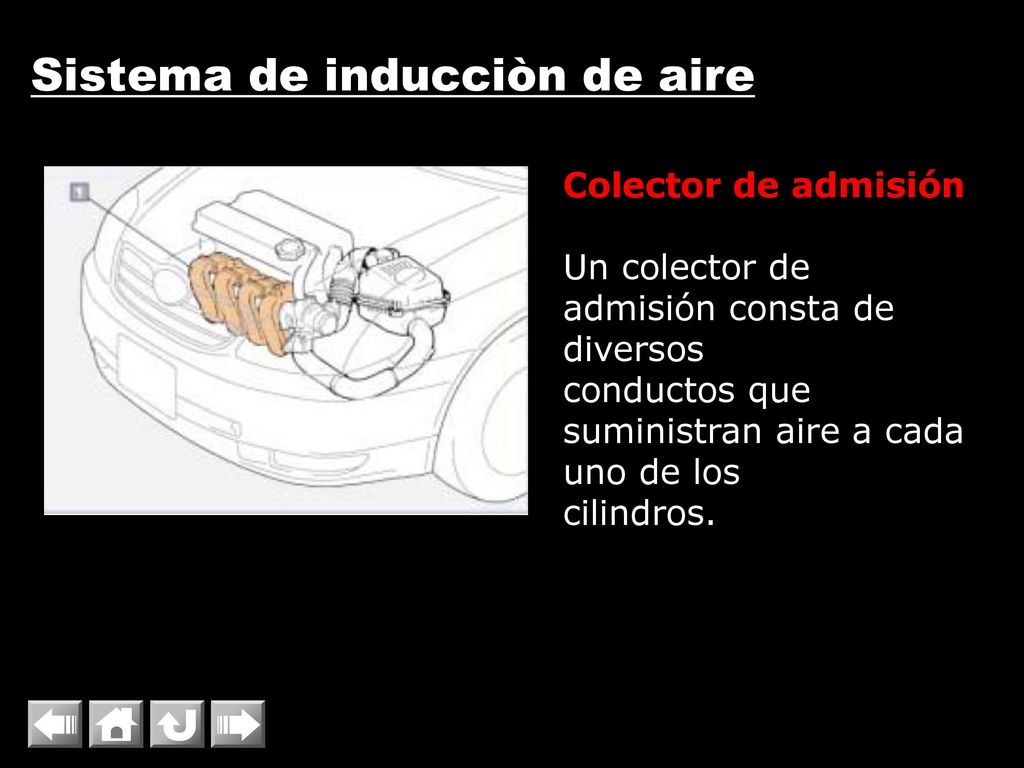

17 Sistema de inducciòn de aire
Colector de admisión Un colector de admisión consta de diversos conductos que suministran aire a cada uno de los cilindros.

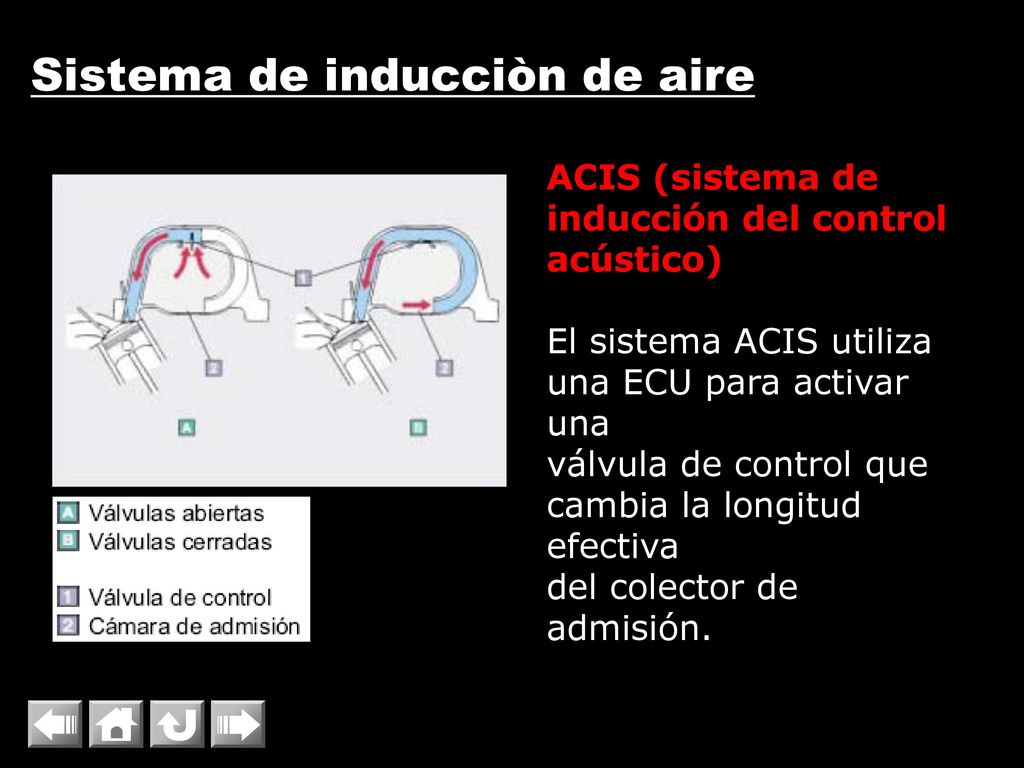

18 Sistema de inducciòn de aire
ACIS (sistema de inducción del control acústico) El sistema ACIS utiliza una ECU para activar una válvula de control que cambia la longitud efectiva del colector de admisión.

19 Sistema de escape SISTEMA DE ESCAPE
Proporciona las siguientes funciones: • Aumenta la eficacia del motor mejorando el rendimiento de expulsión de los gases de escape del motor. • Limpia los gases de escape eliminando los elementos nocivos. • Reduce los sonidos de explosión emitidos por los gases de escape.

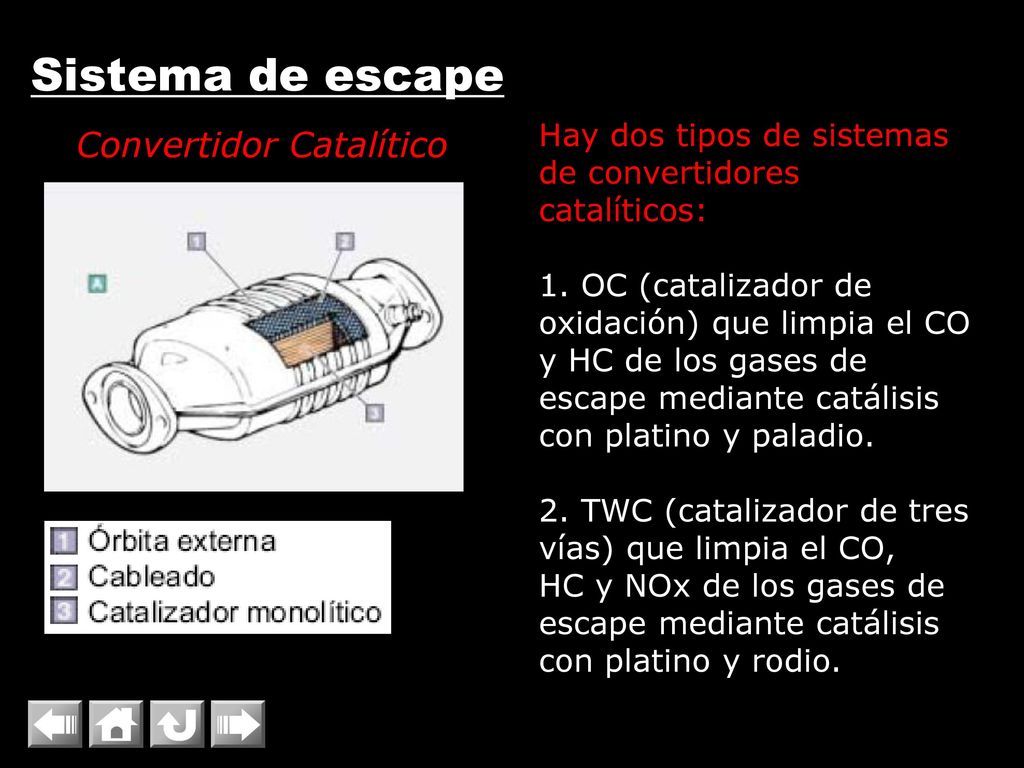

20 Convertidor Catalítico
Sistema de escape Hay dos tipos de sistemas de convertidores catalíticos: 1. OC (catalizador de oxidación) que limpia el CO y HC de los gases de escape mediante catálisis con platino y paladio. 2. TWC (catalizador de tres vías) que limpia el CO, HC y NOx de los gases de escape mediante catálisis con platino y rodio. Convertidor Catalítico

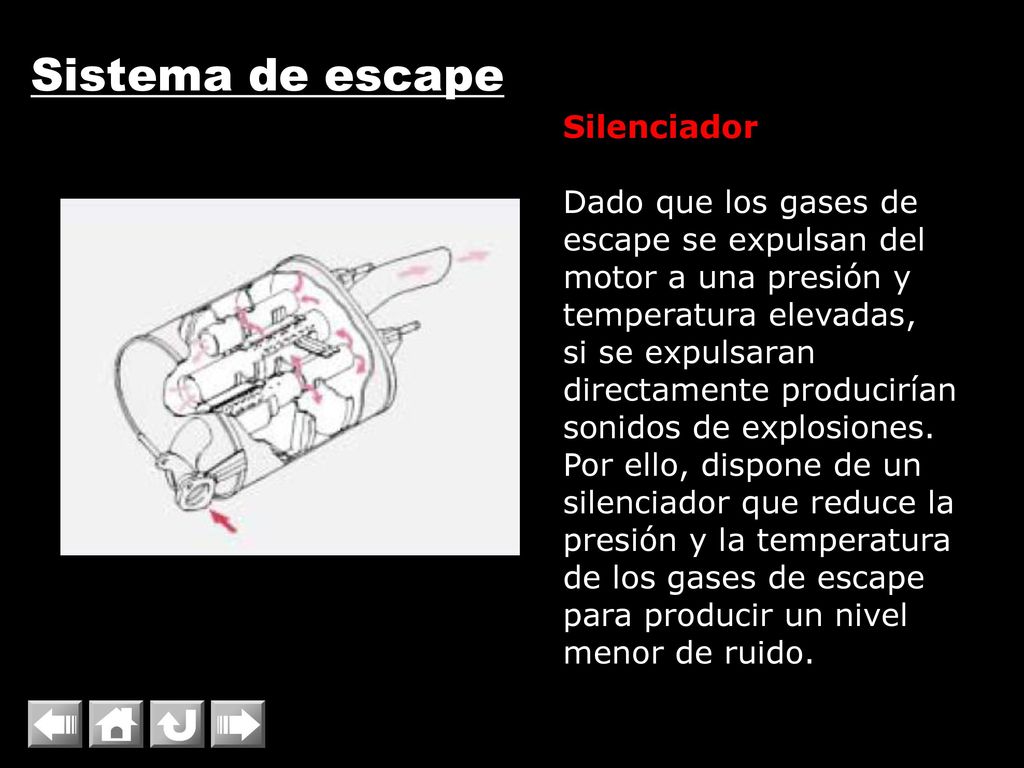

21 Sistema de escape Silenciador
Dado que los gases de escape se expulsan del motor a una presión y temperatura elevadas, si se expulsaran directamente producirían sonidos de explosiones. Por ello, dispone de un silenciador que reduce la presión y la temperatura de los gases de escape para producir un nivel menor de ruido.

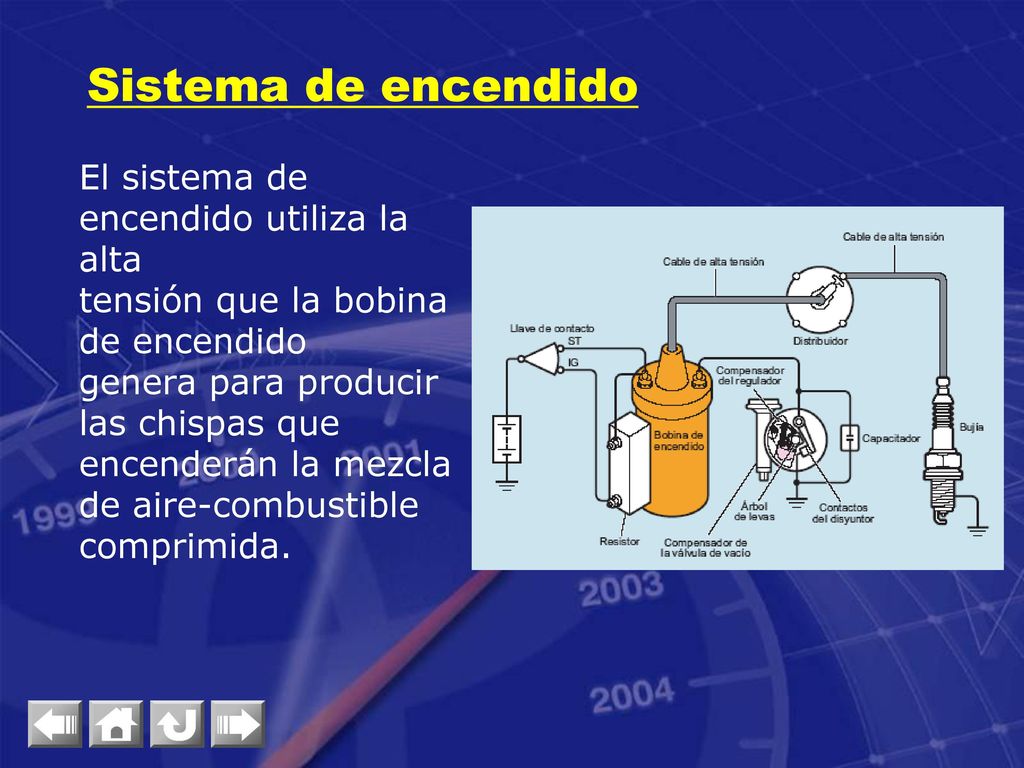

22 Sistema de encendido El sistema de encendido utiliza la alta
tensión que la bobina de encendido genera para producir las chispas que encenderán la mezcla de aire-combustible comprimida.

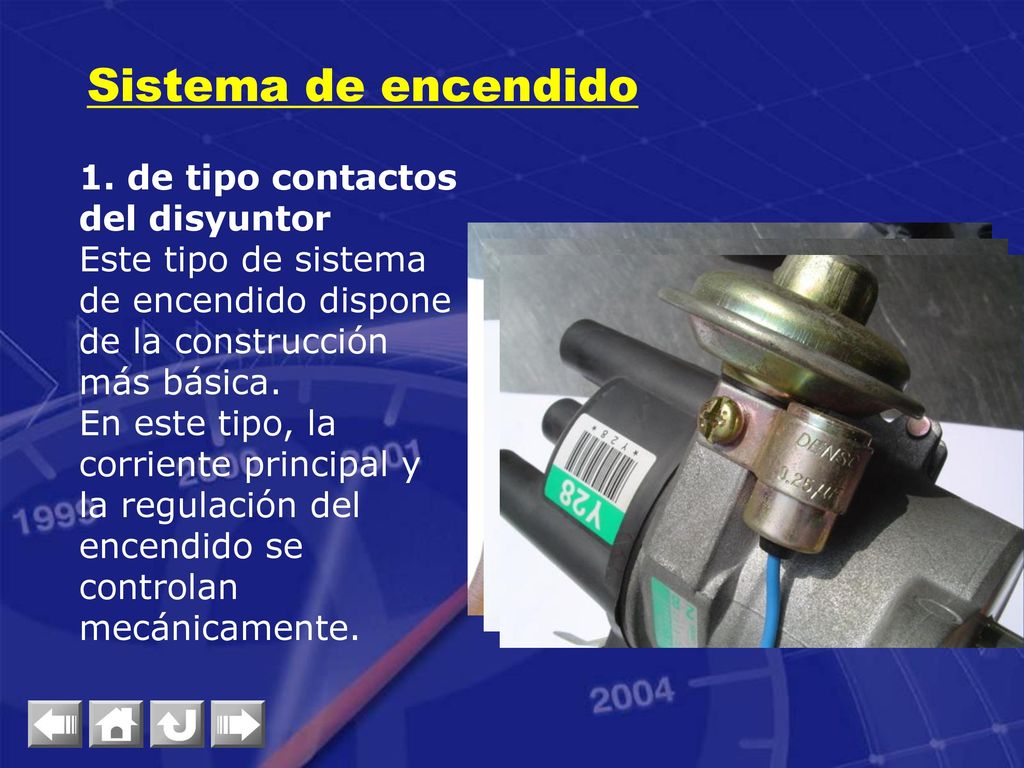

23 Sistema de encendido 1. de tipo contactos del disyuntor
Este tipo de sistema de encendido dispone de la construcción más básica. En este tipo, la corriente principal y la regulación del encendido se controlan mecánicamente.

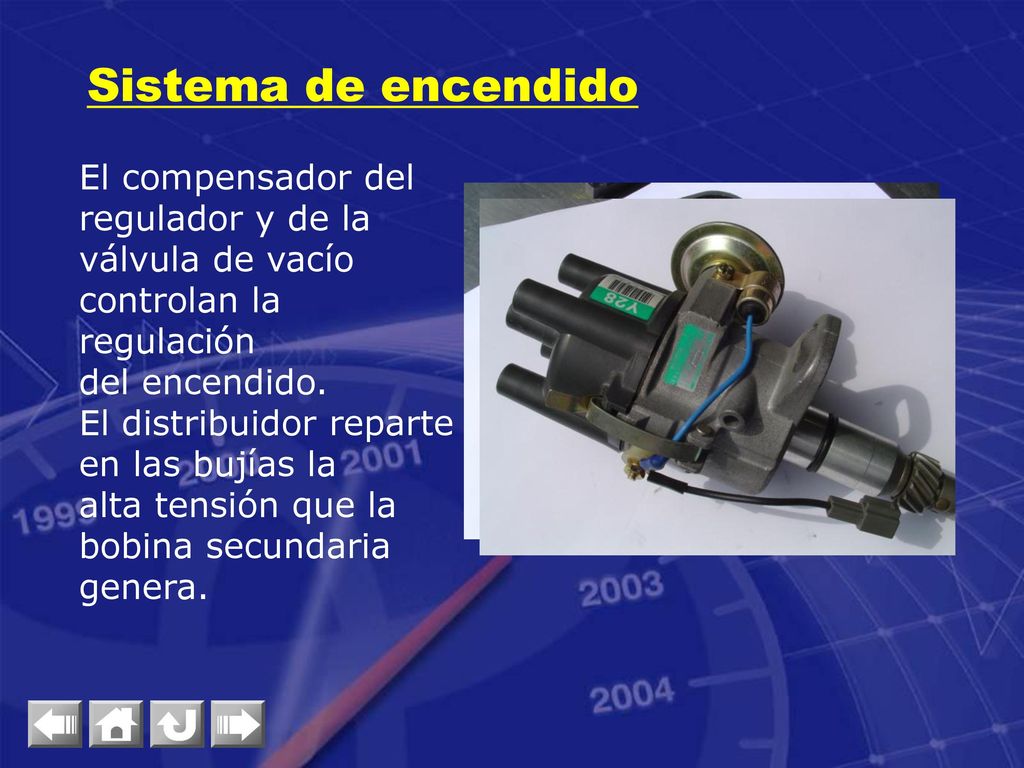

24 Sistema de encendido El compensador del regulador y de la
válvula de vacío controlan la regulación del encendido. El distribuidor reparte en las bujías la alta tensión que la bobina secundaria genera.

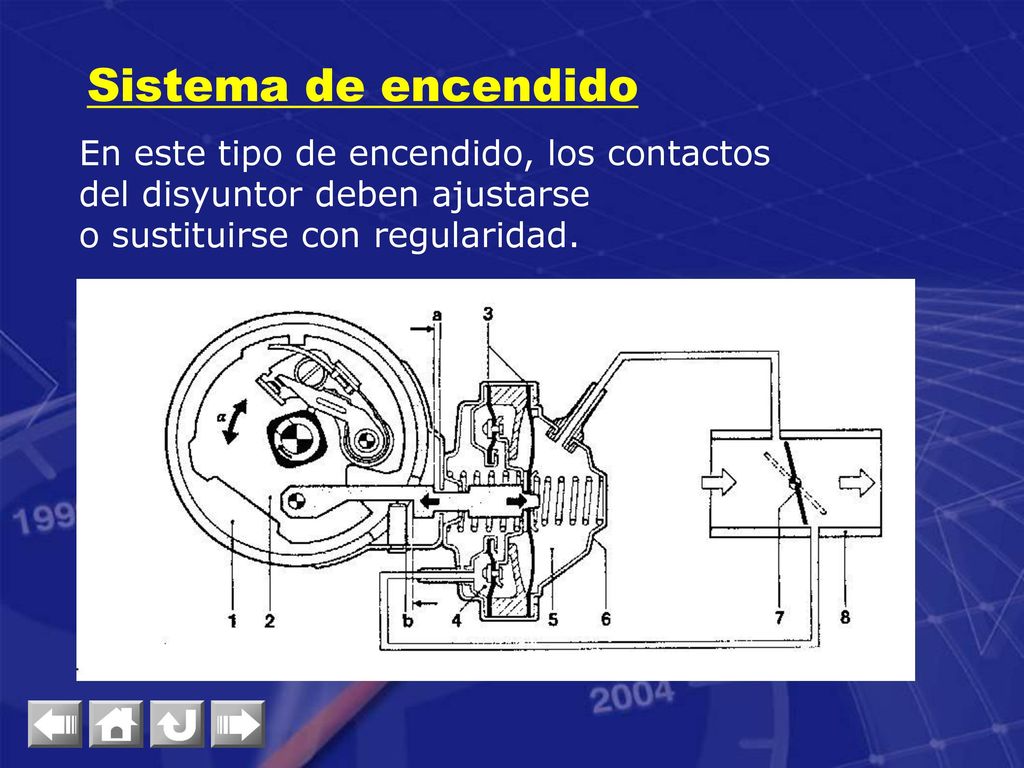

25 Sistema de encendido En este tipo de encendido, los contactos
del disyuntor deben ajustarse o sustituirse con regularidad.

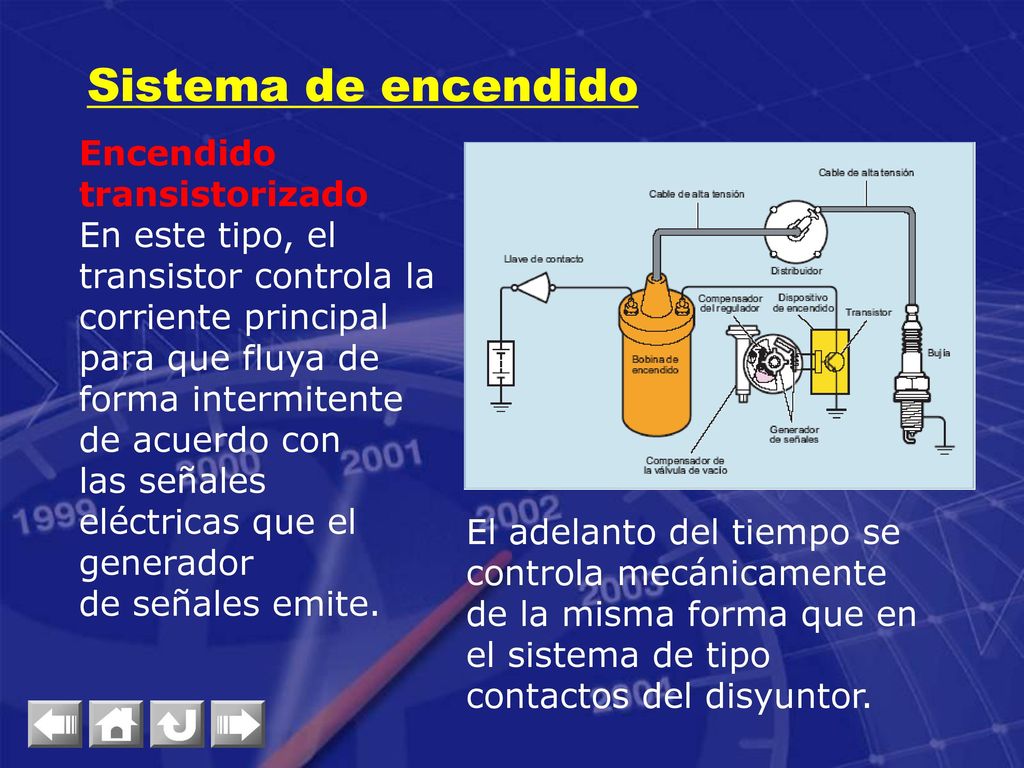

26 Sistema de encendido Encendido transistorizado
En este tipo, el transistor controla la corriente principal para que fluya de forma intermitente de acuerdo con las señales eléctricas que el generador de señales emite. El adelanto del tiempo se controla mecánicamente de la misma forma que en el sistema de tipo contactos del disyuntor.

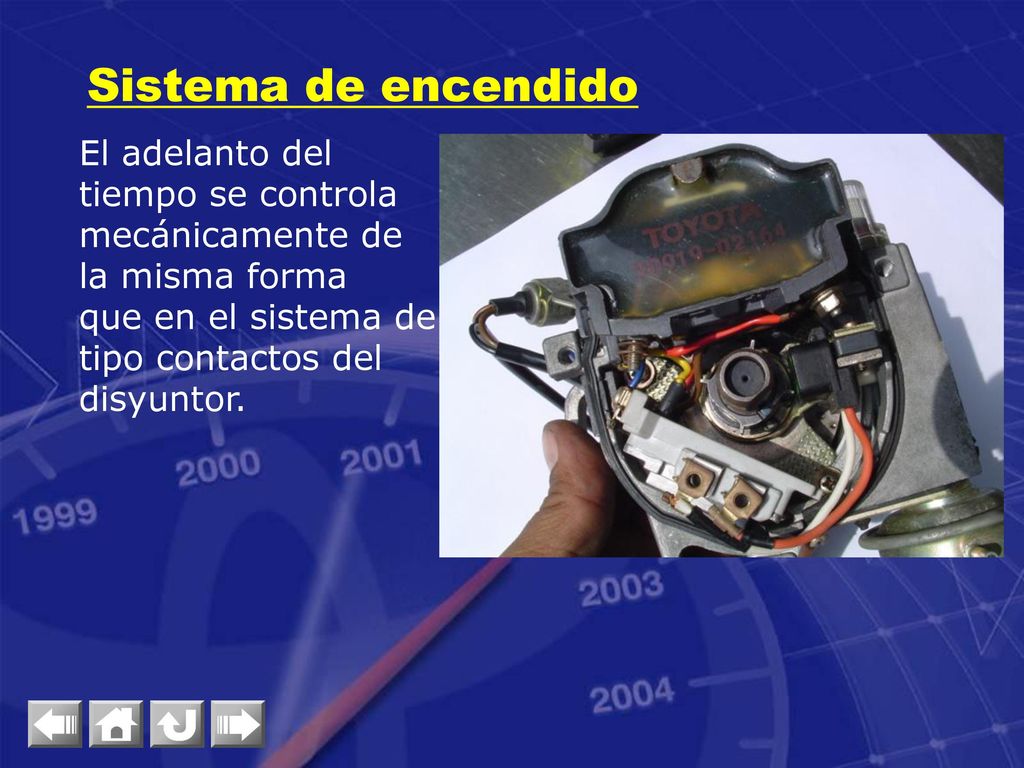

27 Sistema de encendido El adelanto del tiempo se controla
mecánicamente de la misma forma que en el sistema de tipo contactos del disyuntor.

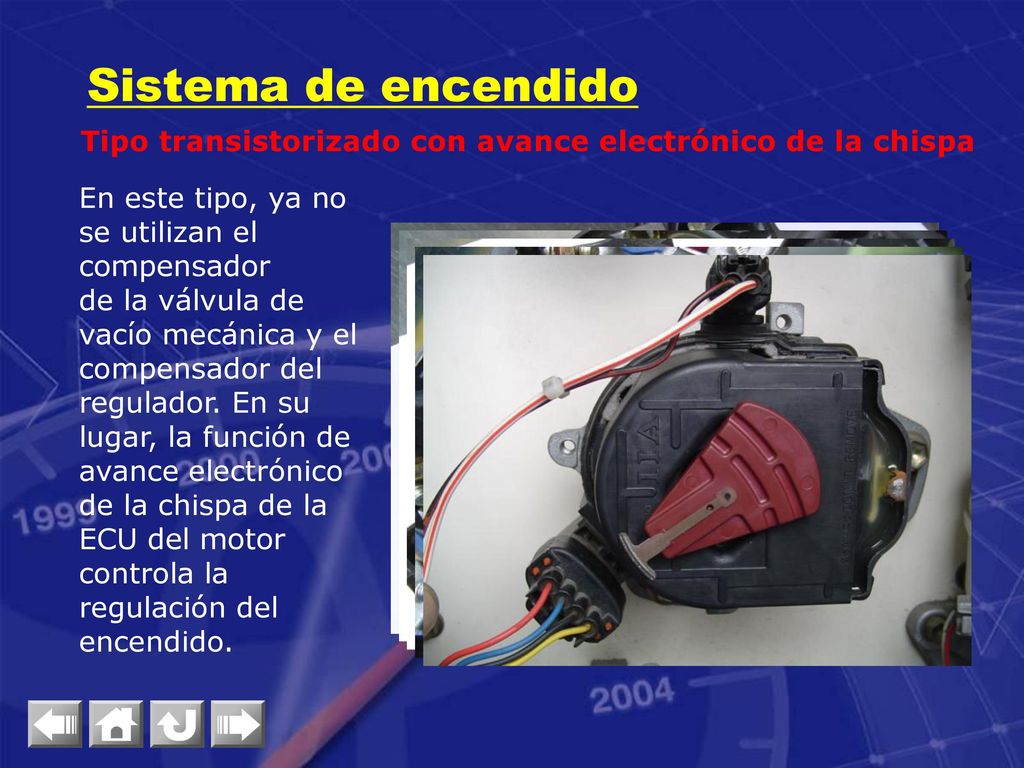

28 Tipo transistorizado con avance electrónico de la chispa
Sistema de encendido Tipo transistorizado con avance electrónico de la chispa En este tipo, ya no se utilizan el compensador de la válvula de vacío mecánica y el compensador del regulador. En su lugar, la función de avance electrónico de la chispa de la ECU del motor controla la regulación del encendido.

29 Sistema de encendido Sistema de encendido directo
En lugar de utilizar un distribuidor, en este tipo se emplean varias bobinas de encendido para suministrar la alta Tensión directamente a las bujías. La regulación del encendido se controla mediante la ECU del motor.

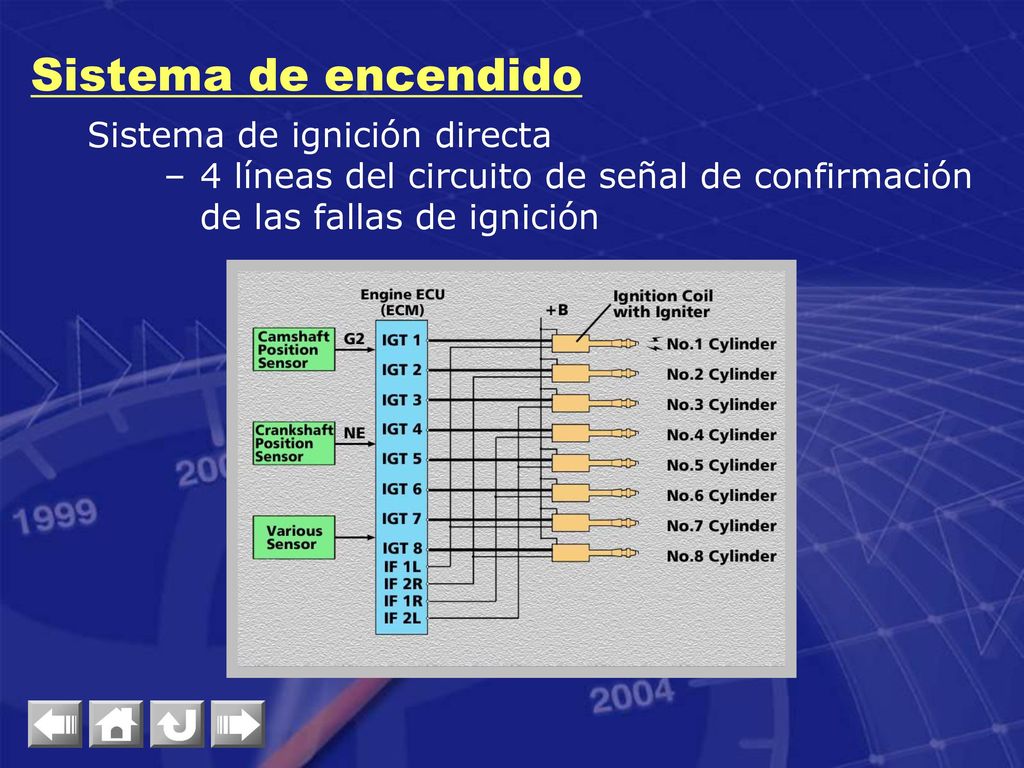

30 Sistema de encendido Sistema de ignición directa
4 líneas del circuito de señal de confirmación de las fallas de ignición

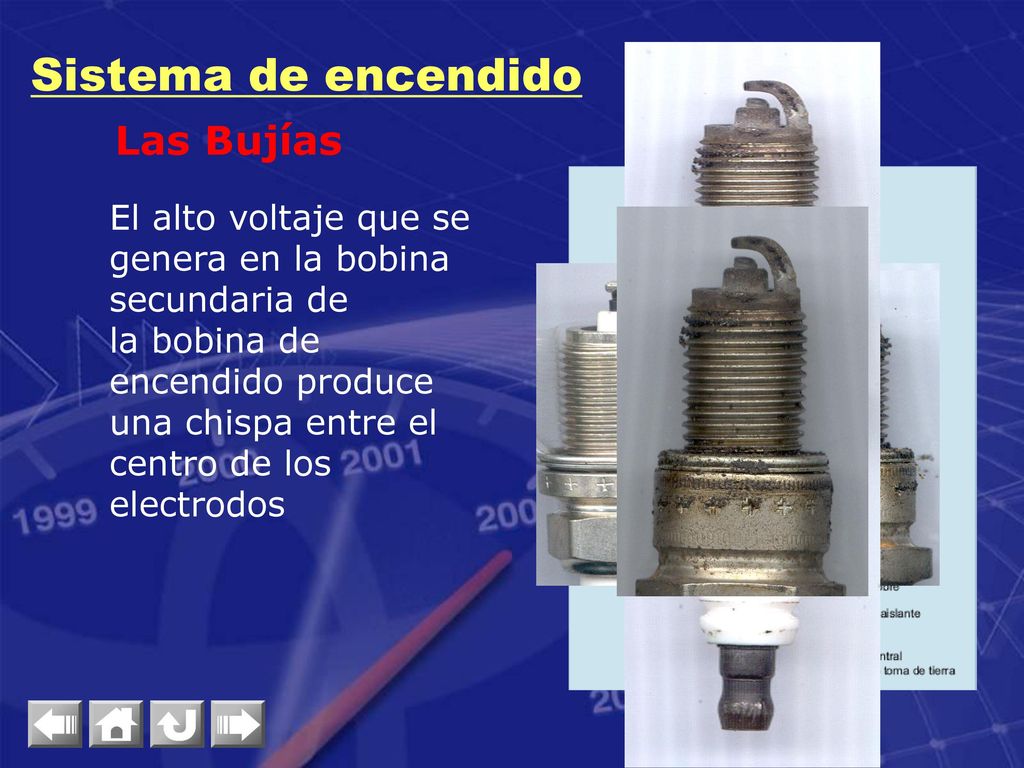

31 Sistema de encendido Las Bujías
El alto voltaje que se genera en la bobina secundaria de la bobina de encendido produce una chispa entre el centro de los electrodos

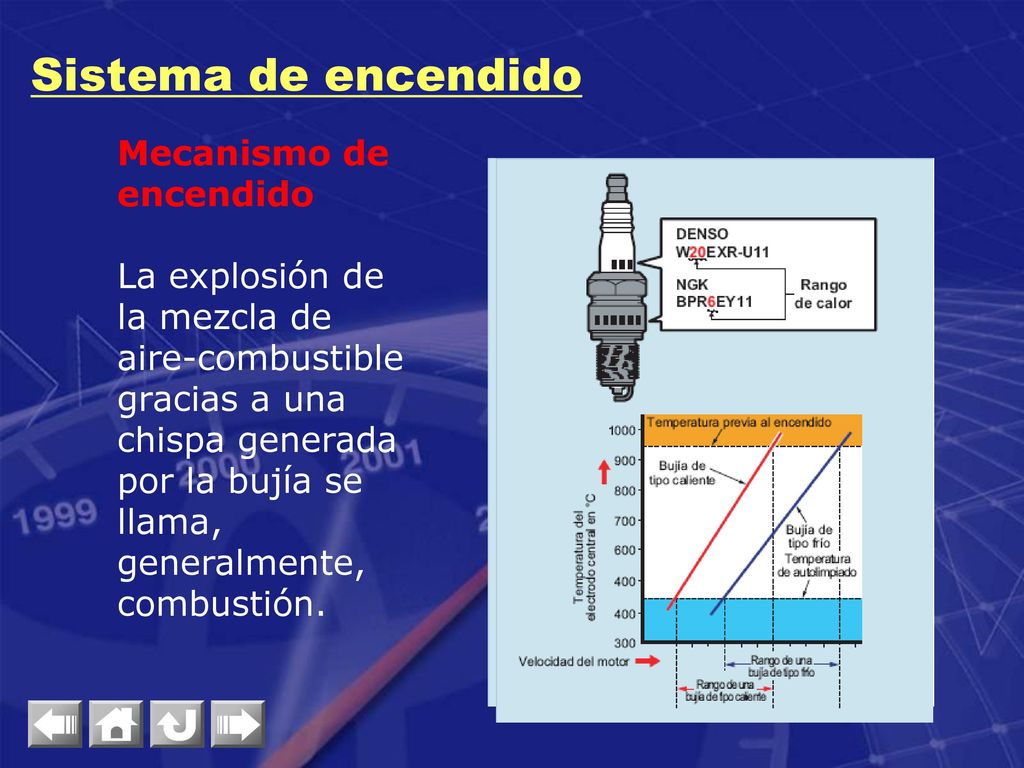

32 Sistema de encendido Mecanismo de encendido
La explosión de la mezcla de aire-combustible gracias a una chispa generada por la bujía se llama, generalmente, combustión.

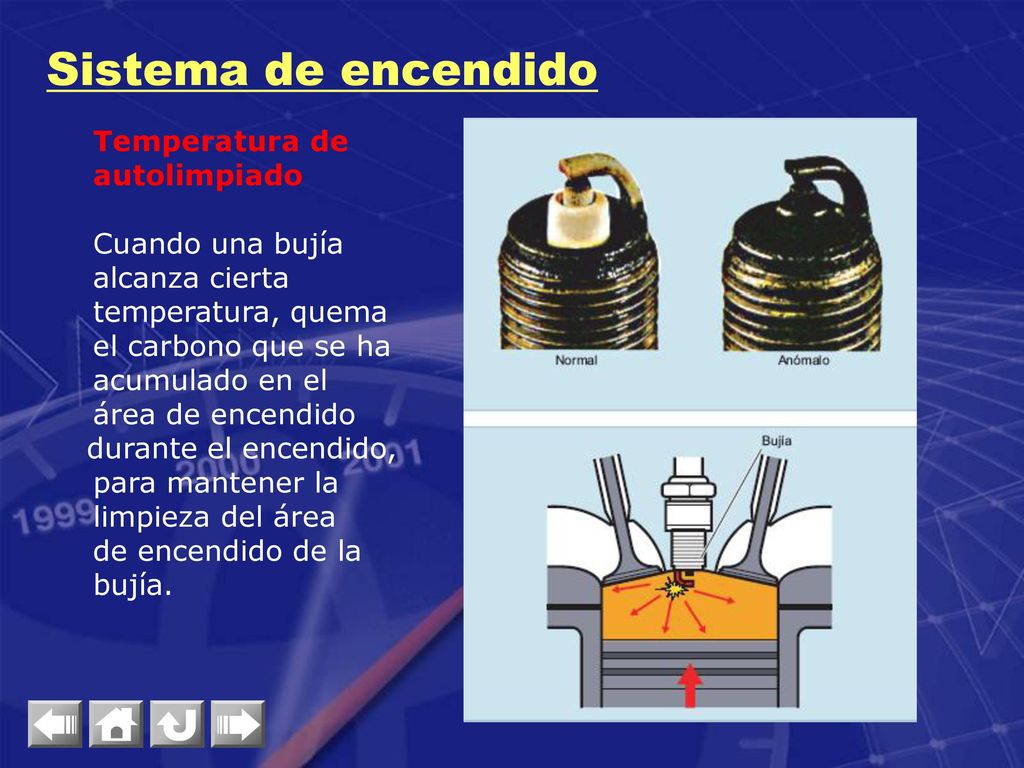

33 Sistema de encendido Temperatura de autolimpiado
Cuando una bujía alcanza cierta temperatura, quema el carbono que se ha acumulado en el área de encendido durante el encendido, para mantener la limpieza del área de encendido de la bujía.

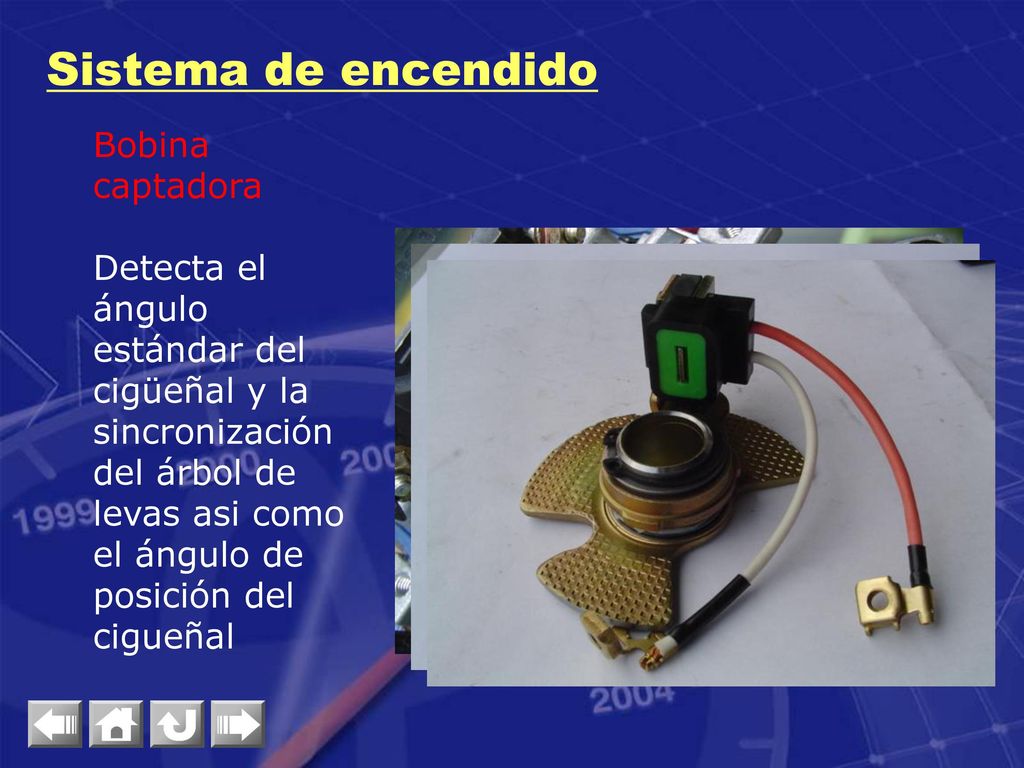

34 Sistema de encendido Bobina captadora
Detecta el ángulo estándar del cigüeñal y la sincronización del árbol de levas asi como el ángulo de posición del cigueñal

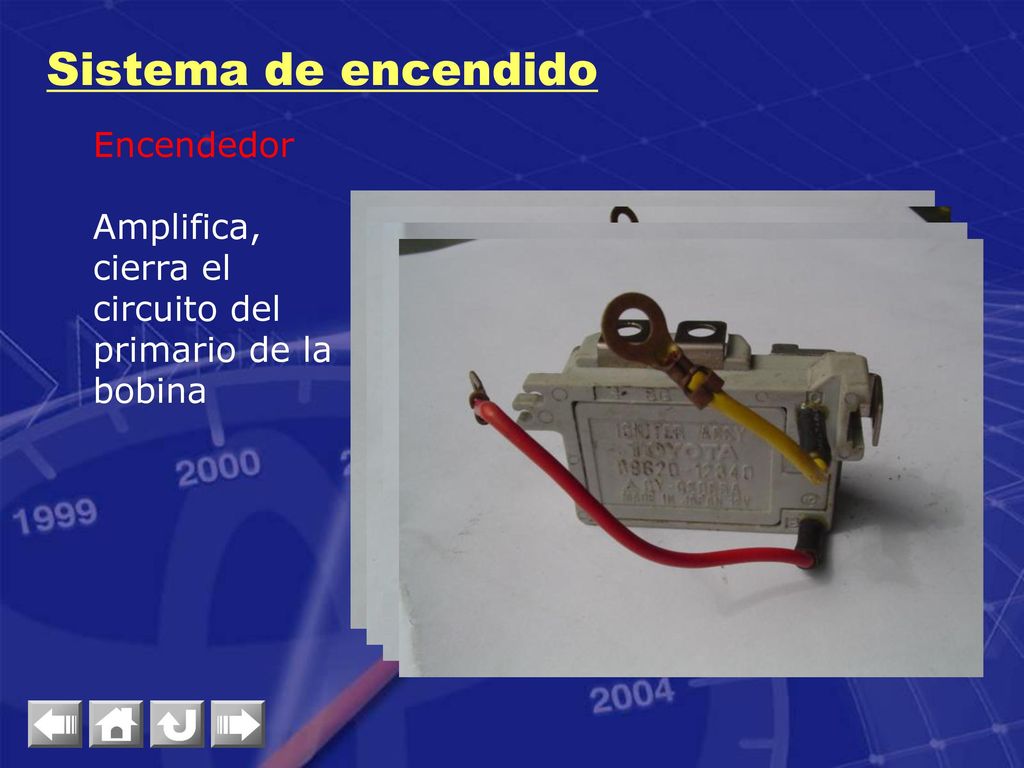

35 Sistema de encendido Encendedor
Amplifica, cierra el circuito del primario de la bobina

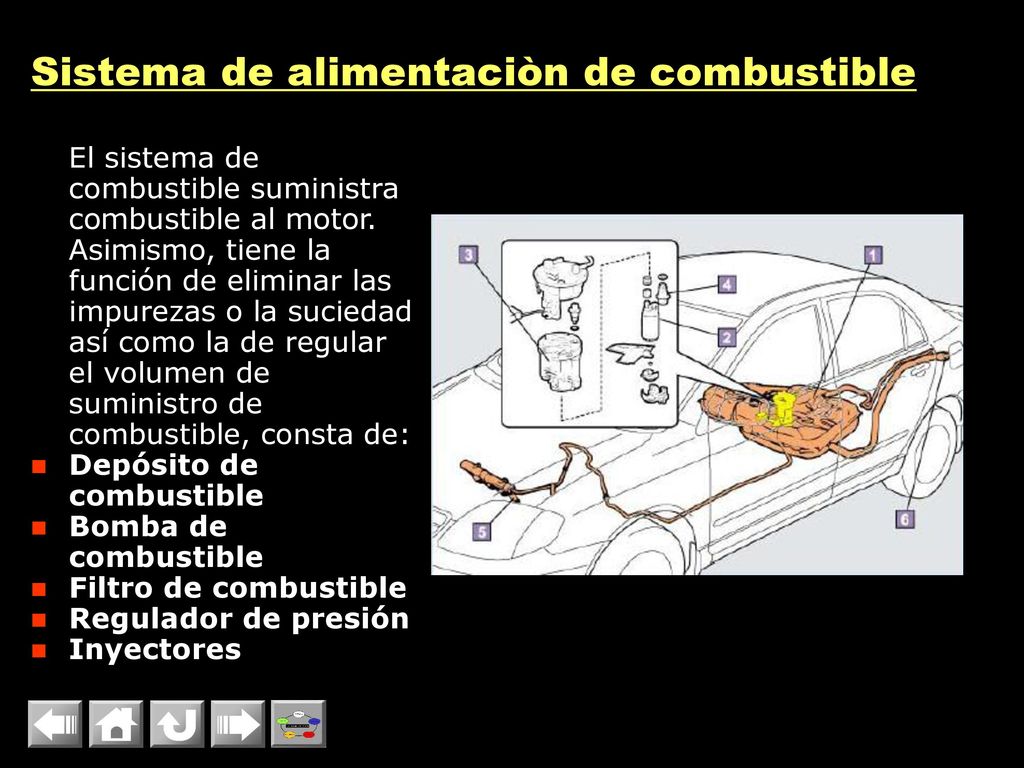

36 Sistema de alimentaciòn de combustible
El sistema de combustible suministra combustible al motor. Asimismo, tiene la función de eliminar las impurezas o la suciedad así como la de regular el volumen de suministro de combustible, consta de: Depósito de combustible Bomba de combustible Filtro de combustible Regulador de presión Inyectores

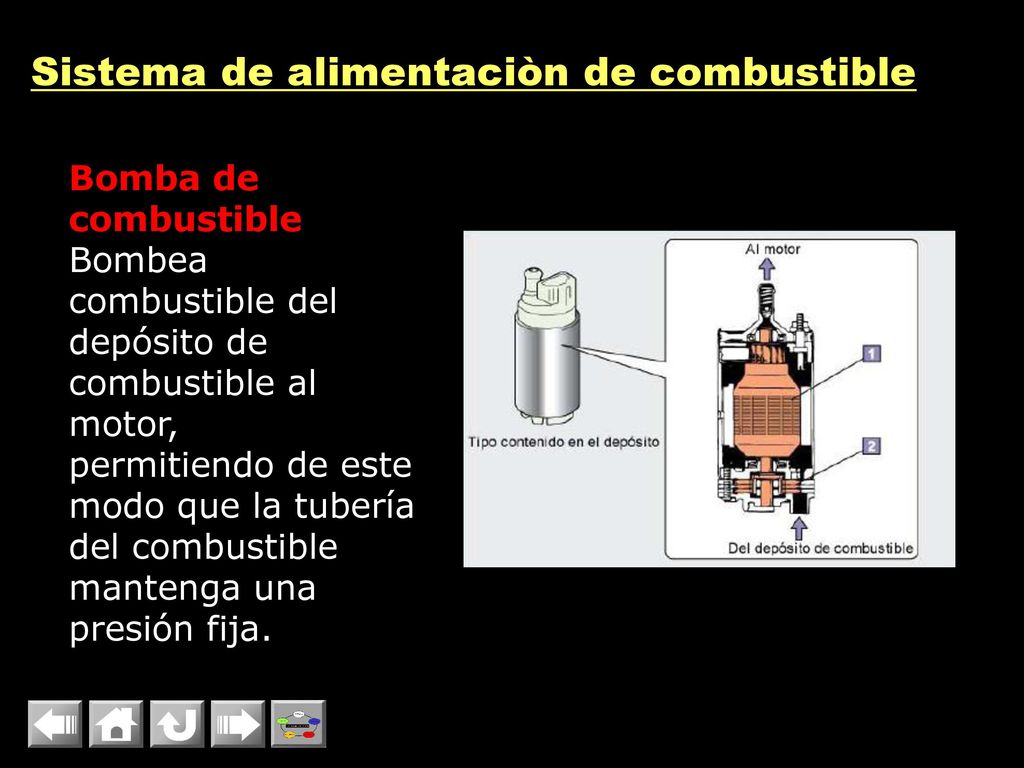

37 Sistema de alimentaciòn de combustible
Bomba de combustible Bombea combustible del depósito de combustible al motor, permitiendo de este modo que la tubería del combustible mantenga una presión fija.

38 Sistema de alimentaciòn de combustible

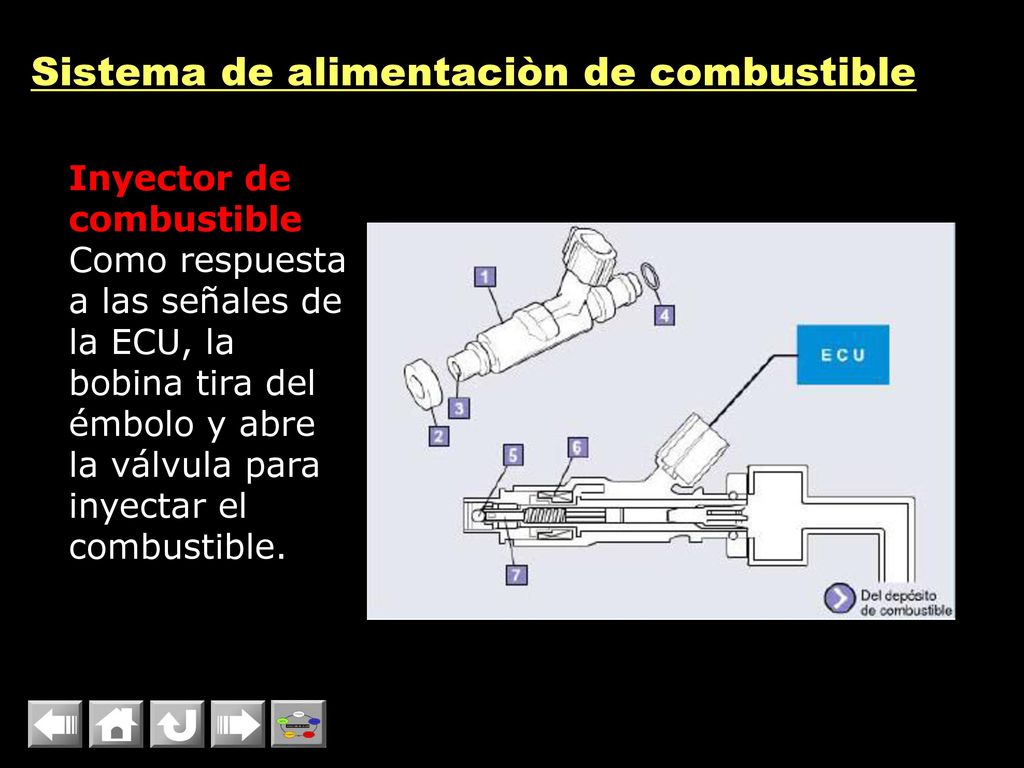

Inyector de combustible Como respuesta a las señales de la ECU, la bobina tira del émbolo y abre la válvula para inyectar el combustible.

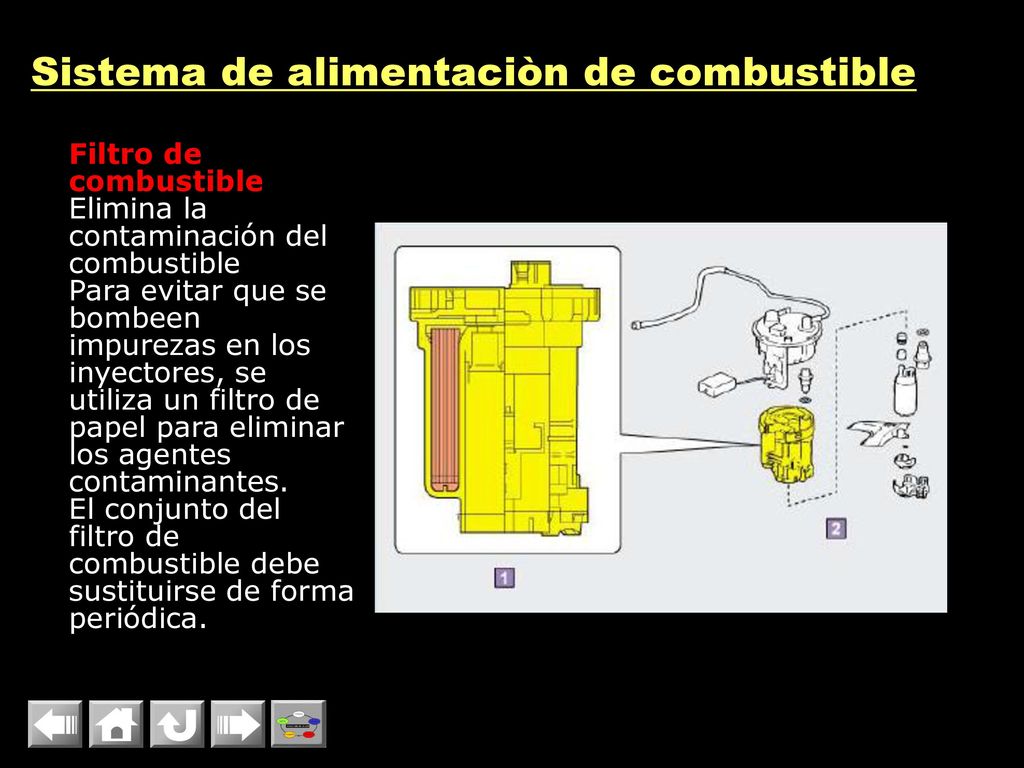

39 Sistema de alimentaciòn de combustible
Filtro de combustible Elimina la contaminación del combustible Para evitar que se bombeen impurezas en los inyectores, se utiliza un filtro de papel para eliminar los agentes contaminantes. El conjunto del filtro de combustible debe sustituirse de forma periódica.

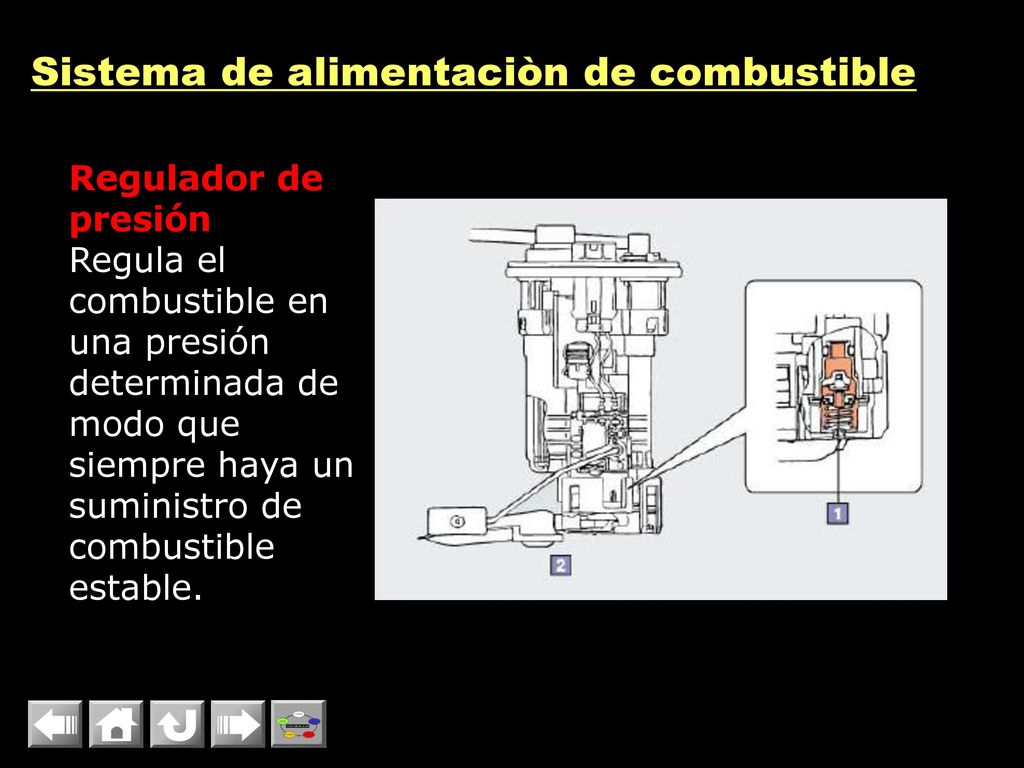

40 Sistema de alimentaciòn de combustible
Regulador de presión Regula el combustible en una presión determinada de modo que siempre haya un suministro de combustible estable.

41 Sistema de alimentaciòn de combustible

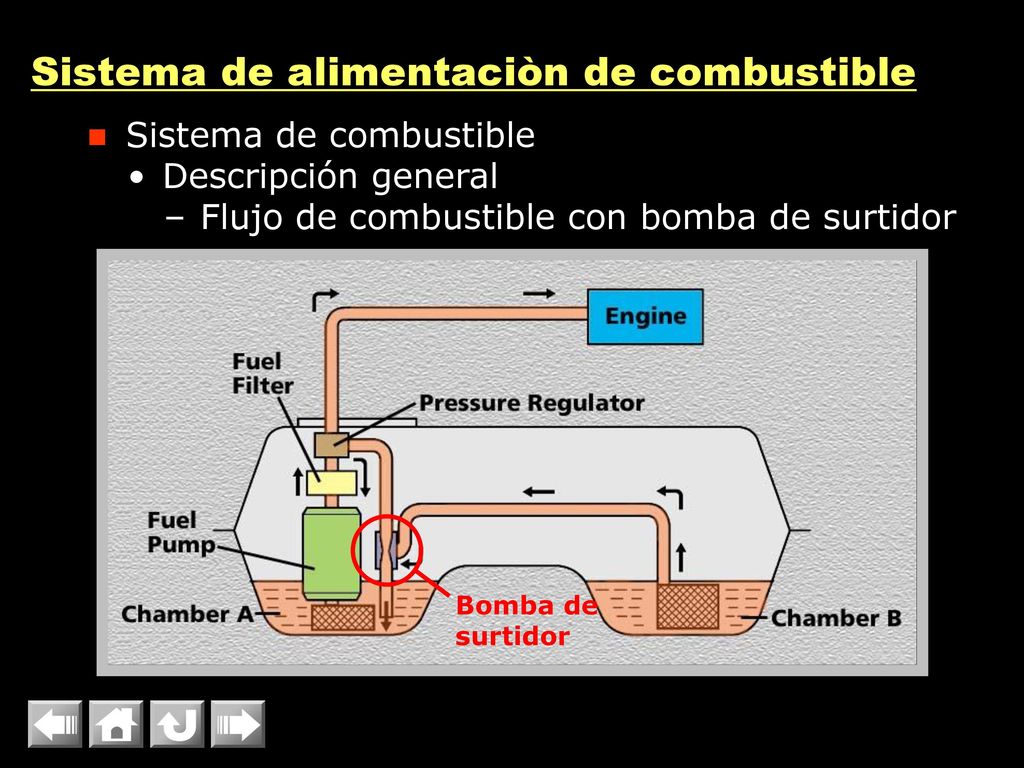

Sistema de combustible Descripción general Flujo de combustible con bomba de surtidor Bomba de surtidor

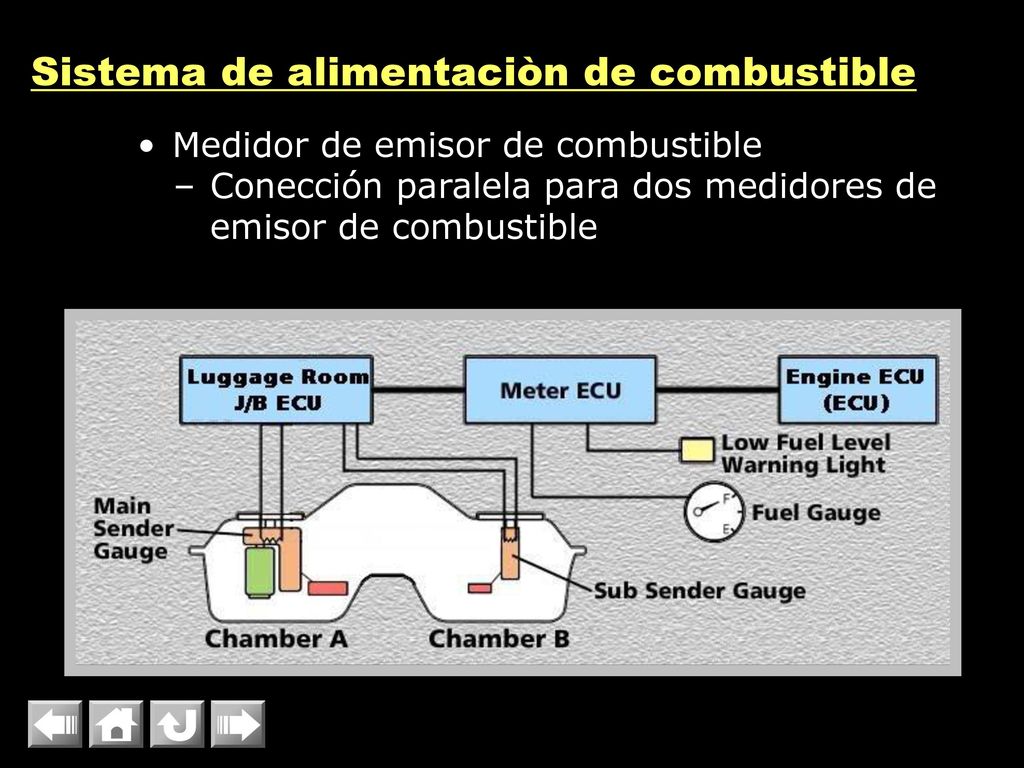

42 Motor Sistema de alimentaciòn de combustible
Medidor de emisor de combustible Conección paralela para dos medidores de emisor de combustible

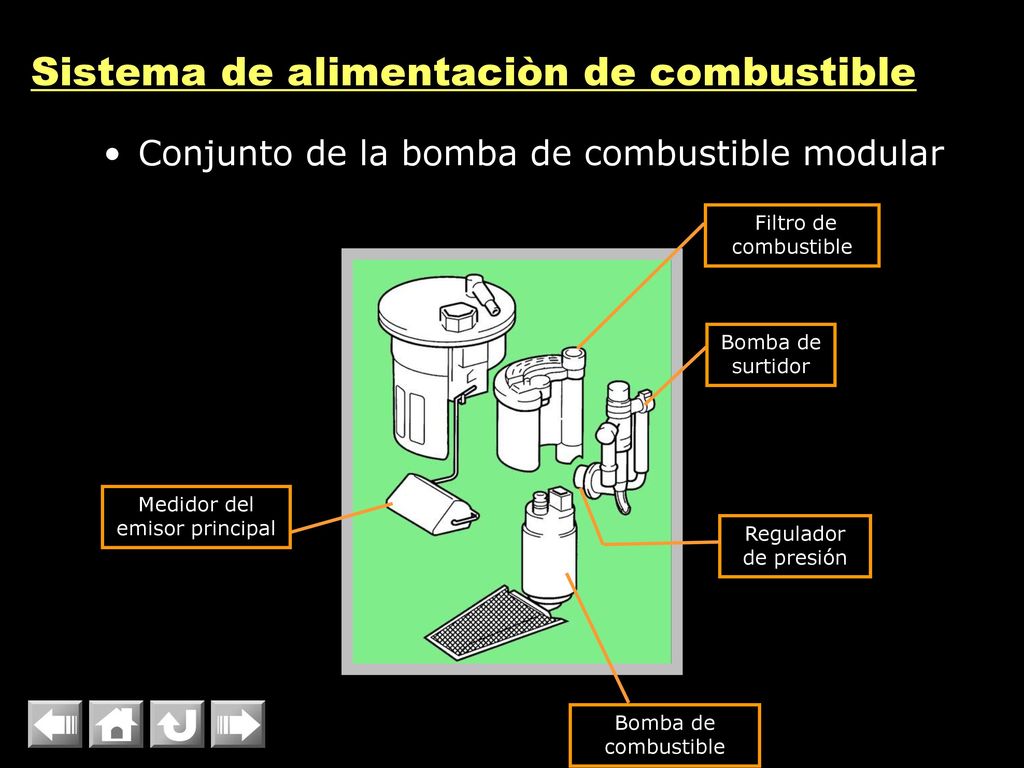

43 Medidor del emisor principal
Motor Sistema de alimentaciòn de combustible Conjunto de la bomba de combustible modular Filtro de combustible Bomba de surtidor Medidor del emisor principal Regulador de presión Bomba de combustible

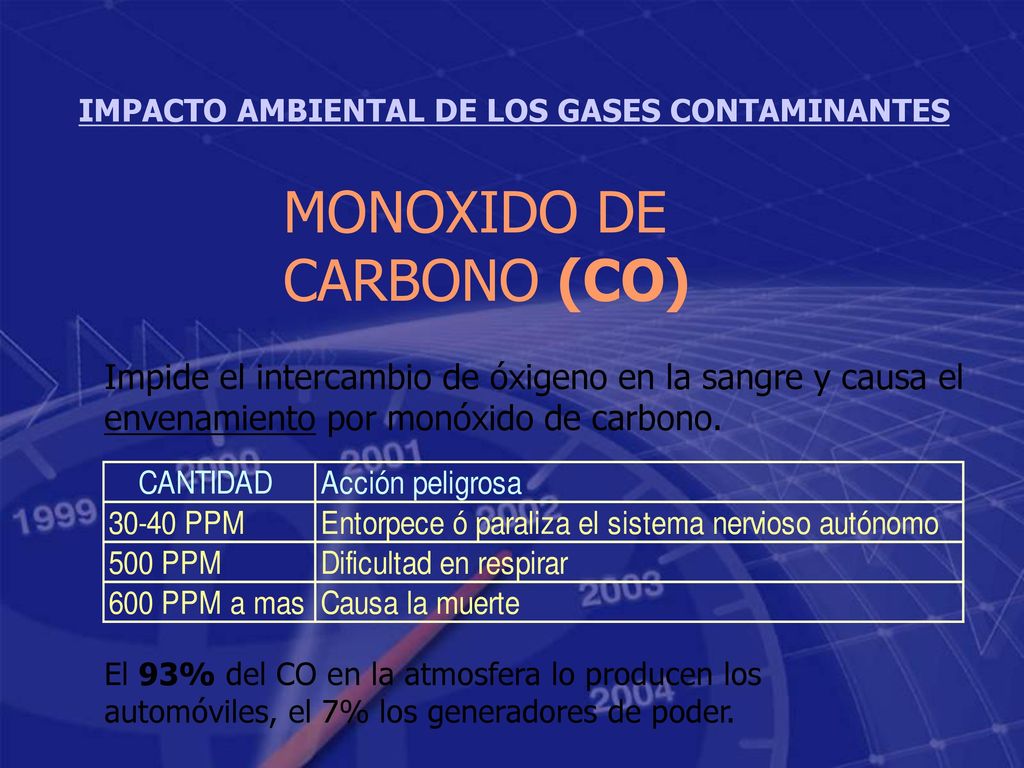

44 MONOXIDO DE CARBONO (CO)
IMPACTO AMBIENTAL DE LOS GASES CONTAMINANTES Impide el intercambio de óxigeno en la sangre y causa el envenamiento por monóxido de carbono. MONOXIDO DE CARBONO (CO) El 93% del CO en la atmosfera lo producen los automóviles, el 7% los generadores de poder.

45 IMPACTO AMBIENTAL DE LOS GASES CONTAMINANTES
Irrita o destruye las menbranas mucosas, como los revestimientos de los órganos de la respiración HIDROCARBUROS (HC) El 57% de los HC en la atmosfera lo producen los automóviles, El 43% restante se genera en el refinamiento del petróleo, uso de solventes, etc.

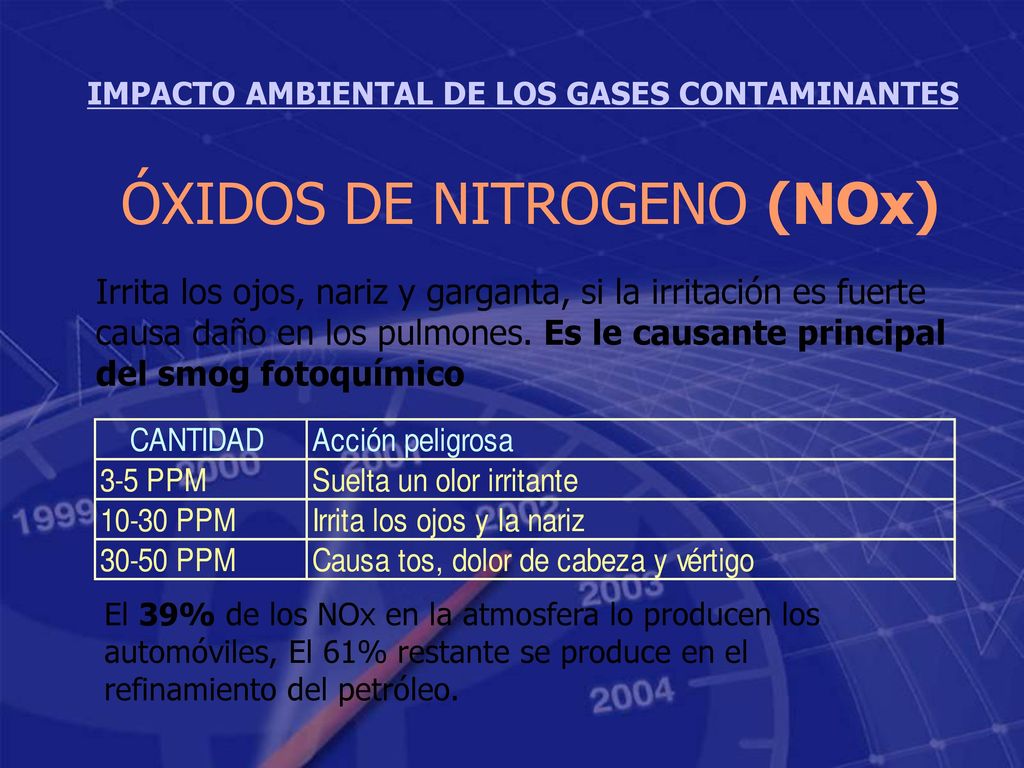

46 ÓXIDOS DE NITROGENO (NOx)
IMPACTO AMBIENTAL DE LOS GASES CONTAMINANTES Irrita los ojos, nariz y garganta, si la irritación es fuerte causa daño en los pulmones. Es le causante principal del smog fotoquímico ÓXIDOS DE NITROGENO (NOx) El 39% de los NOx en la atmosfera lo producen los automóviles, El 61% restante se produce en el refinamiento del petróleo.

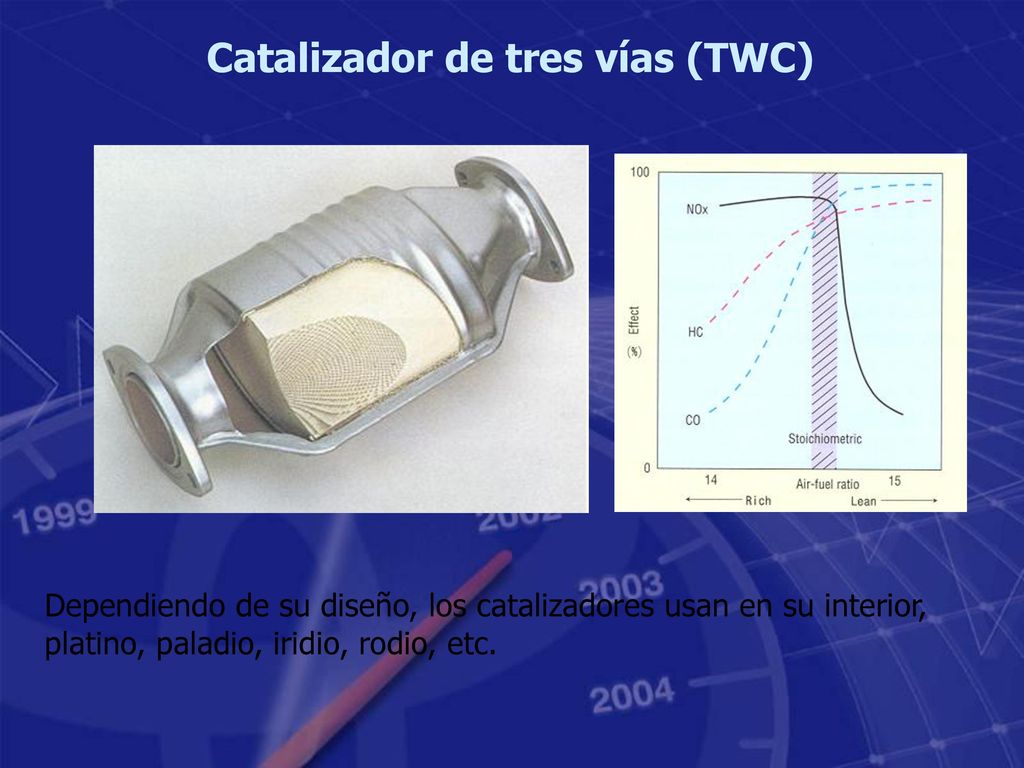

47 Catalizador de tres vías (TWC)
Dependiendo de su diseño, los catalizadores usan en su interior, platino, paladio, iridio, rodio, etc.

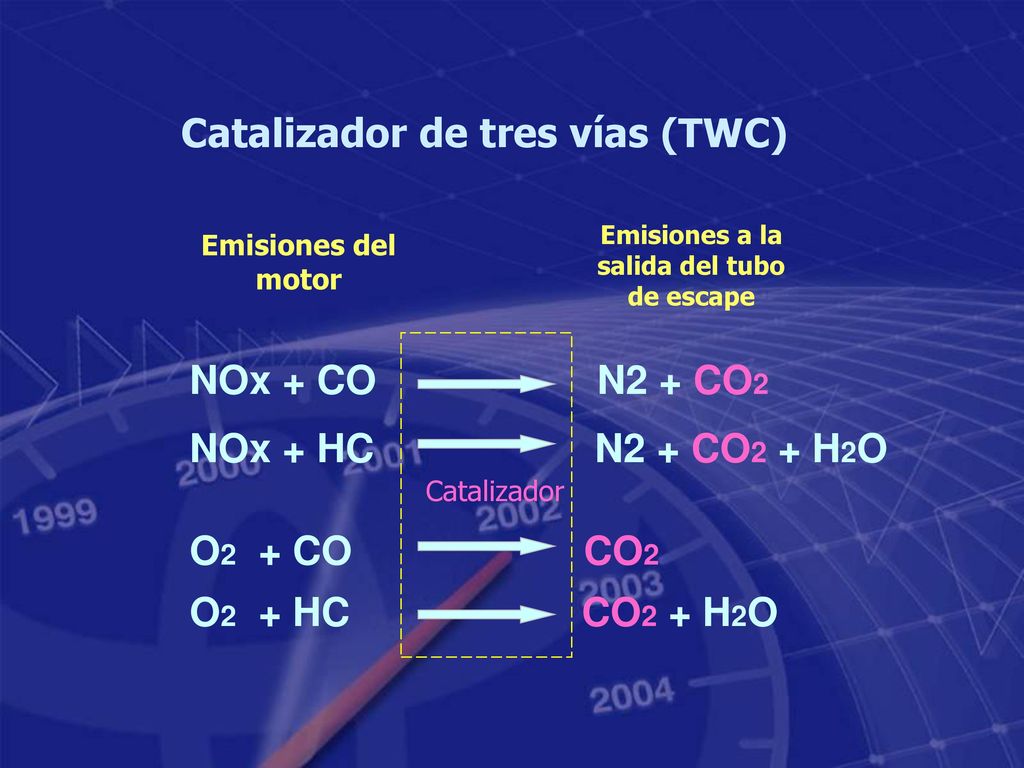

48 Emisiones a la salida del tubo de escape
Catalizador de tres vías (TWC) Emisiones del motor Emisiones a la salida del tubo de escape NOx + CO N2 + CO2 NOx + HC N2 + CO2 + H2O O2 + CO CO2 O2 + HC CO2 + H2O Catalizador

49 DIÓXIDO DE CARBONO (CO2)
IMPACTO AMBIENTAL DE LOS GASES CONTAMINANTES ES CAUSANTE DEL CALENTAMIENTO GLOBAL O EFECTO INVERNADERO. DIÓXIDO DE CARBONO (CO2)

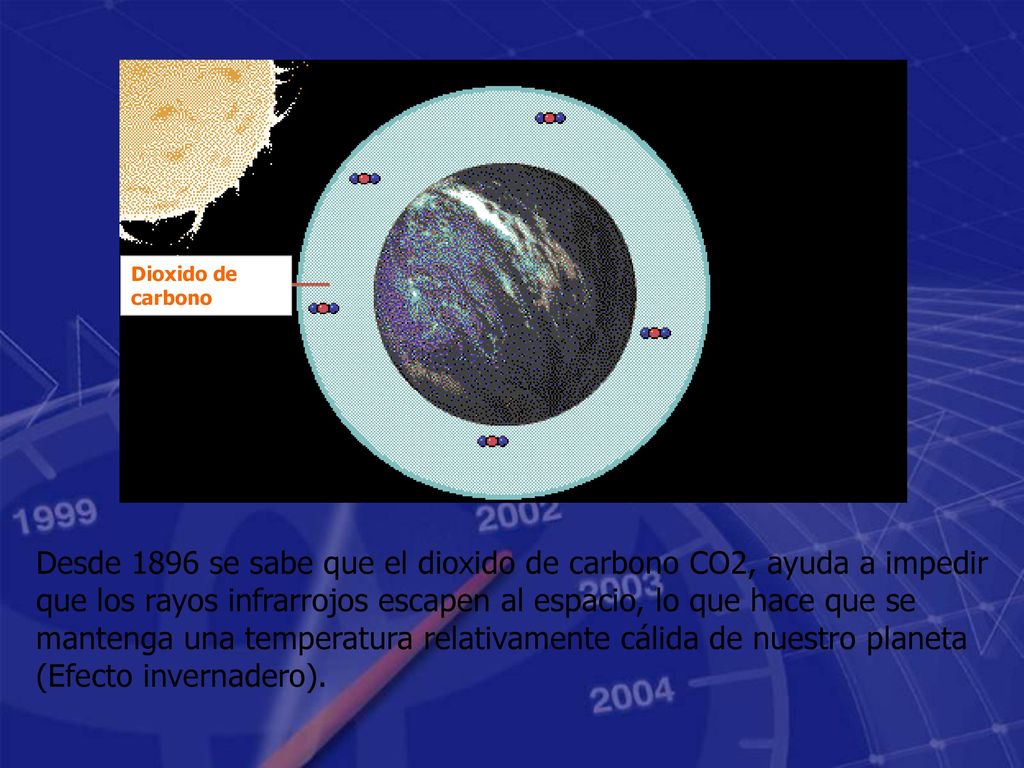

50 Desde 1896 se sabe que el dioxido de carbono CO2, ayuda a impedir que los rayos infrarrojos escapen al espacio, lo que hace que se mantenga una temperatura relativamente cálida de nuestro planeta (Efecto invernadero). Dioxido de carbono

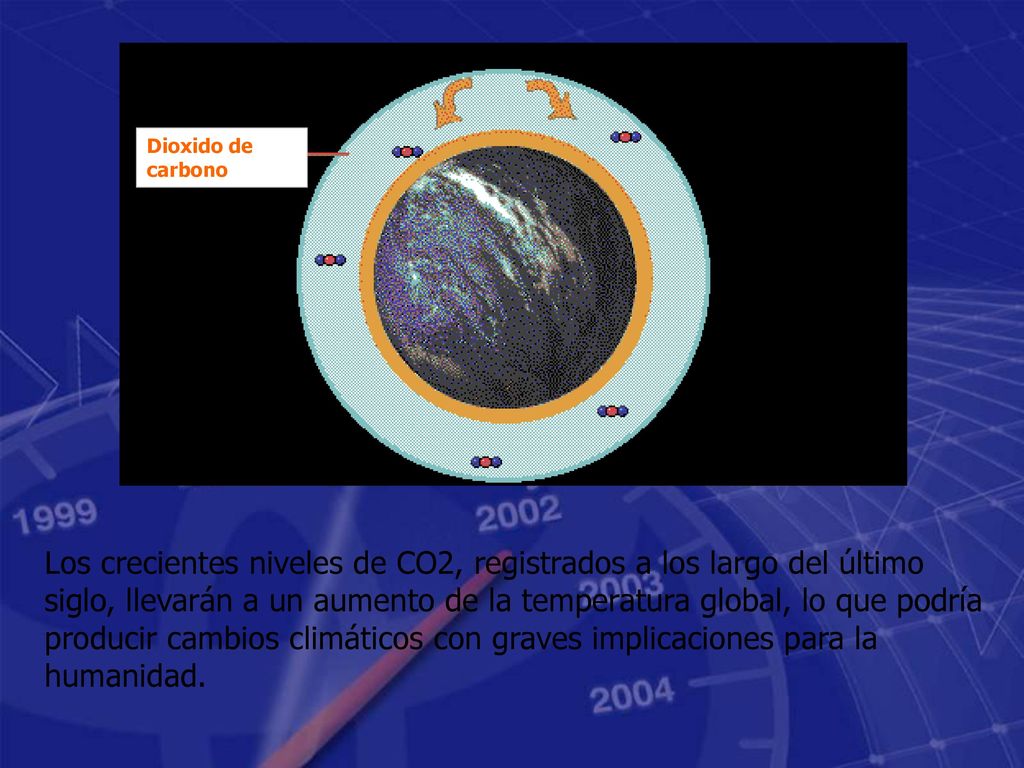

51 Los crecientes niveles de CO2, registrados a los largo del último siglo, llevarán a un aumento de la temperatura global, lo que podría producir cambios climáticos con graves implicaciones para la humanidad. Dioxido de carbono

52 Un incremento de 2°C a 3°C en la temperatura global, son tan amenazadoras que podrían derretir los casquetes polares y producir inundaciones costeras, o incrementar los efectos de fenómenos como por ejemplo “El NIÑO”.

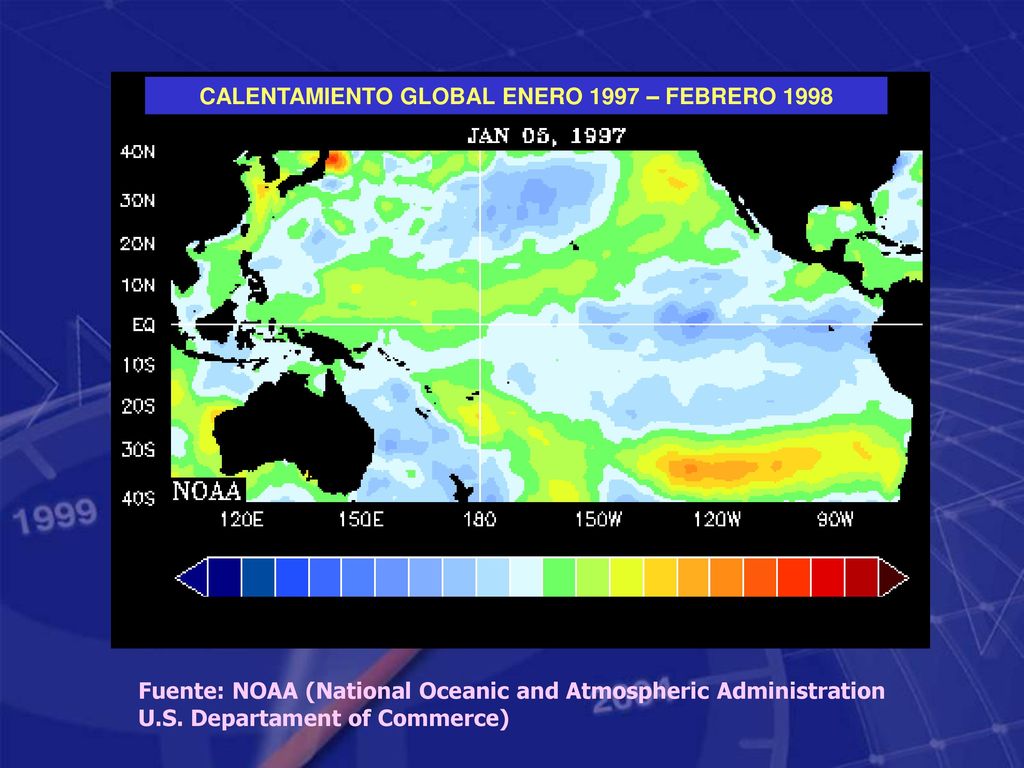

53 CALENTAMIENTO GLOBAL ENERO 1997 – FEBRERO 1998
Fuente: NOAA (National Oceanic and Atmospheric Administration U.S. Departament of Commerce)

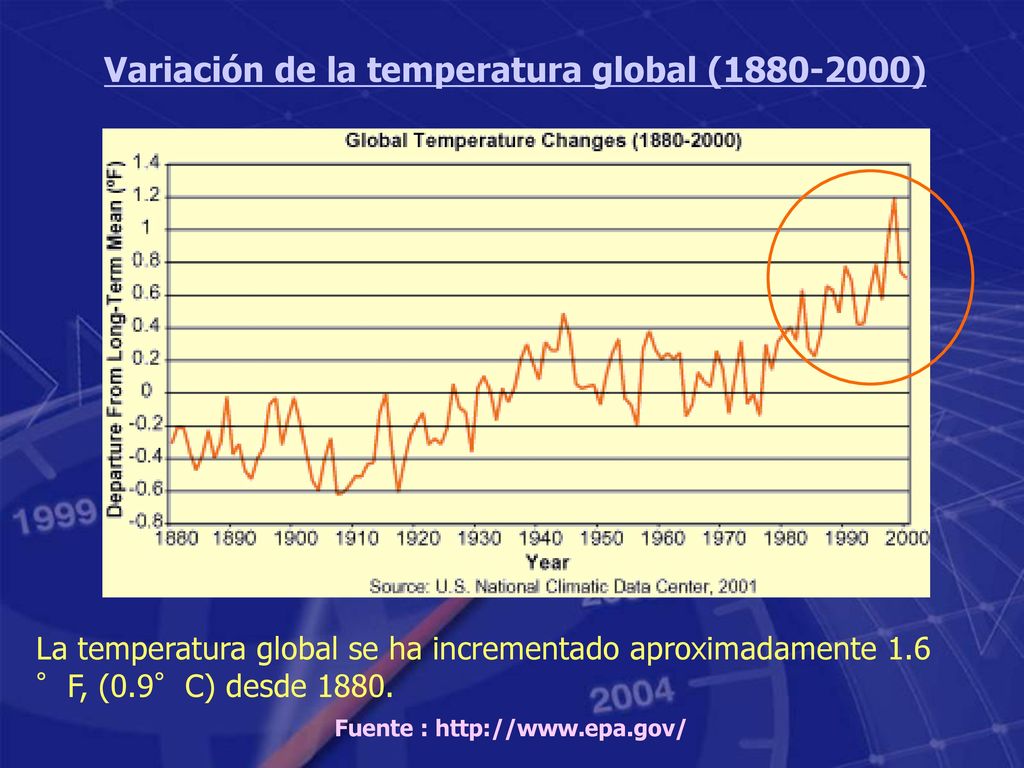

54 Variación de la temperatura global (1880-2000)
La temperatura global se ha incrementado aproximadamente 1.6 °F, (0.9°C) desde 1880. Fuente :

55 END

56 Motor Analisis de gases y control de emisiones
TWC (convertidor catalítico de tres vías) Se ha mejorado el rendimiento de emisión y resistencia de calor Double Layer Catalyst LS 400 LS 430 Espesor de la pared 0.05 mm Paso de células 0.85 mm

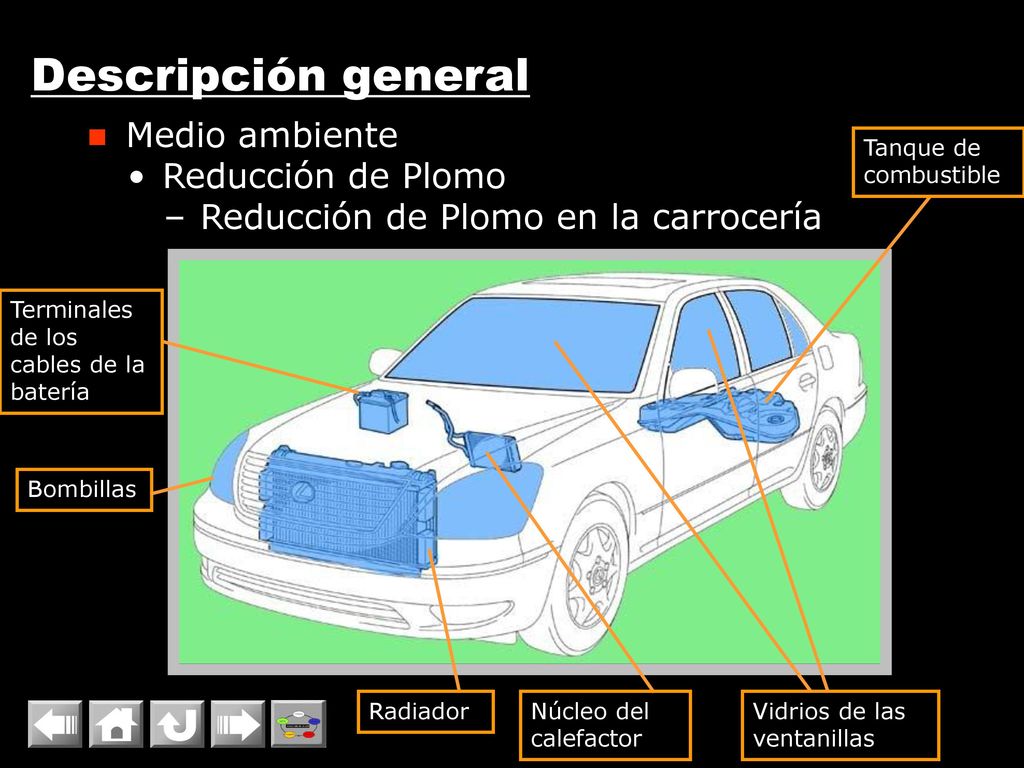

57 Descripción general Medio ambiente Reducción de Plomo
Reducción de Plomo en la carrocería Tanque de combustible Terminales de los cables de la batería Bombillas Radiador Núcleo del calefactor Vidrios de las ventanillas

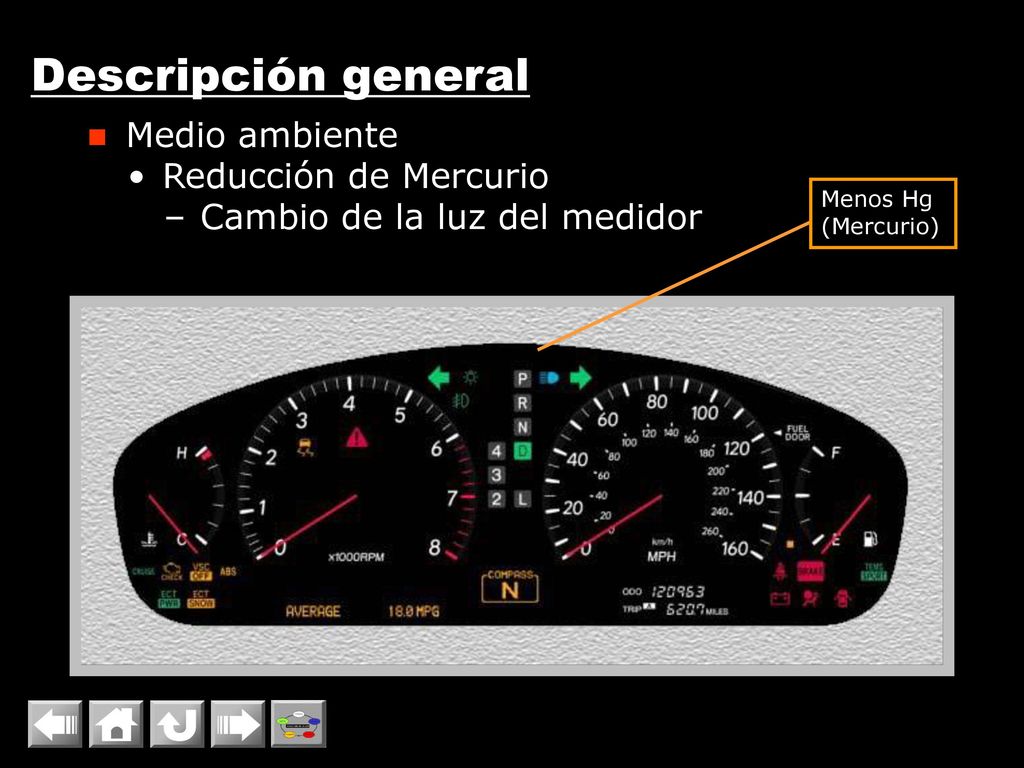

58 Descripción general Medio ambiente Reducción de Mercurio
Cambio de la luz del medidor Menos Hg (Mercurio)

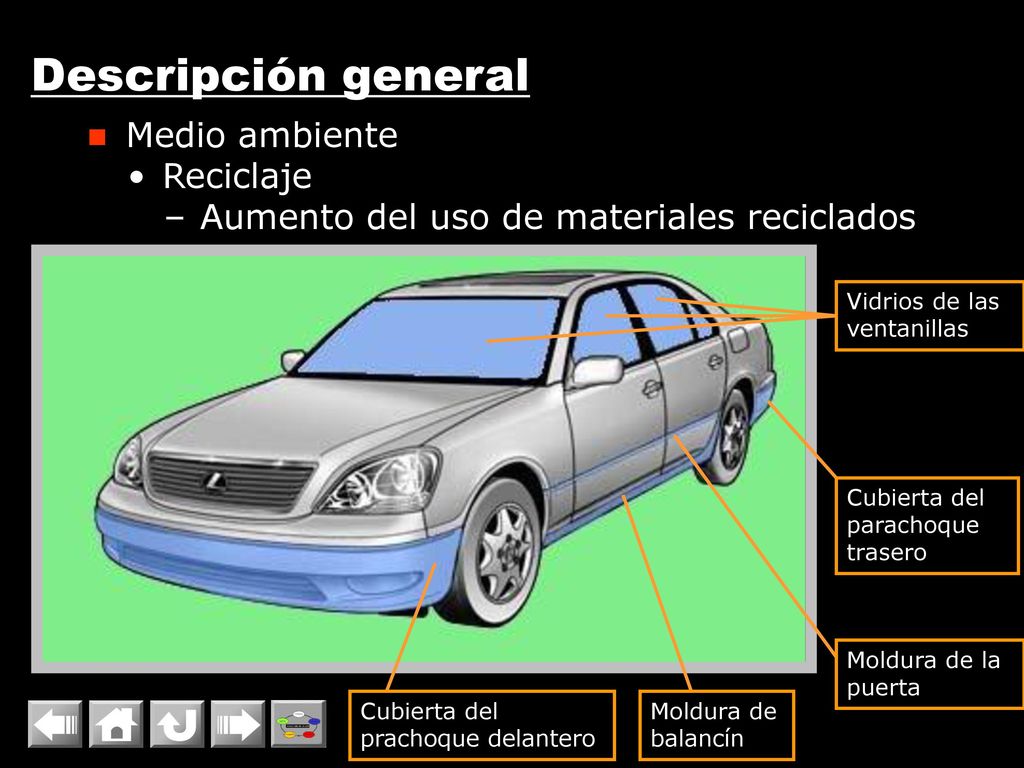

59 Descripción general Medio ambiente Reciclaje
Aumento del uso de materiales reciclados Vidrios de las ventanillas Cubierta del parachoque trasero Moldura de la puerta Cubierta del prachoque delantero Moldura de balancín

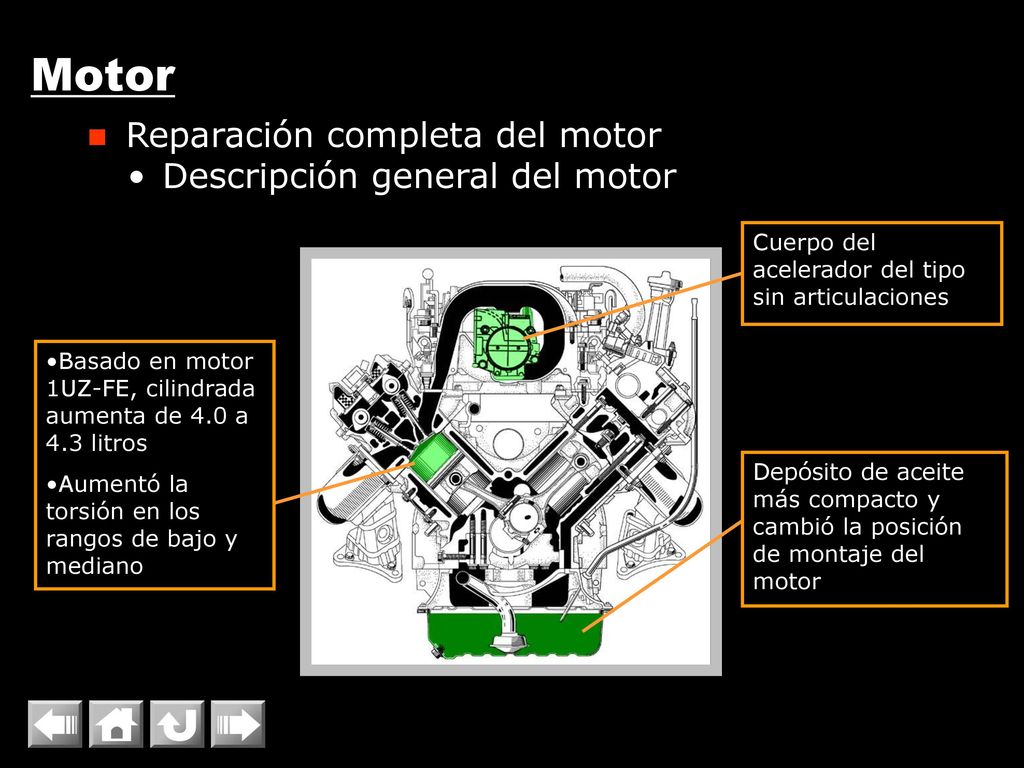

60 Motor Reparación completa del motor Descripción general del motor
Cuerpo del acelerador del tipo sin articulaciones Basado en motor UZ-FE, cilindrada aumenta de 4.0 a 4.3 litros Aumentó la torsión en los rangos de bajo y mediano Depósito de aceite más compacto y cambió la posición de montaje del motor

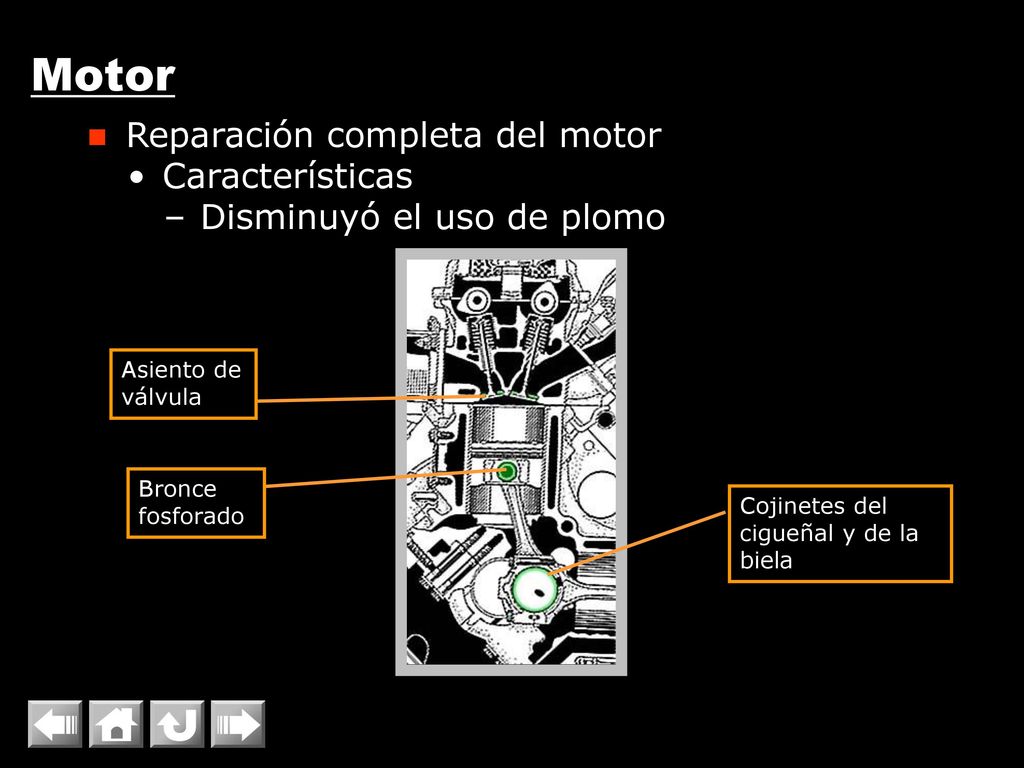

61 Motor Reparación completa del motor Características
Disminuyó el uso de plomo Asiento de válvula Bronce fosforado Cojinetes del cigueñal y de la biela

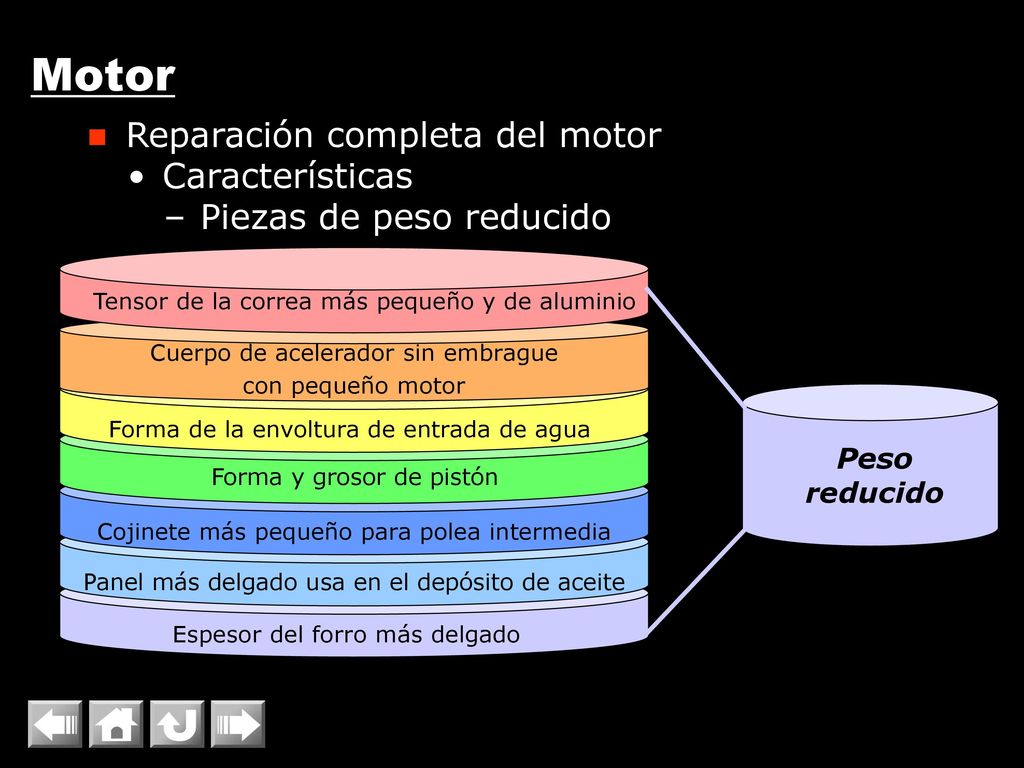

62 Motor Reparación completa del motor Características
Piezas de peso reducido Tensor de la correa más pequeño y de aluminio Cuerpo de acelerador sin embrague con pequeño motor Forma de la envoltura de entrada de agua Peso reducido Forma y grosor de pistón Cojinete más pequeño para polea intermedia Panel más delgado usa en el depósito de aceite Espesor del forro más delgado

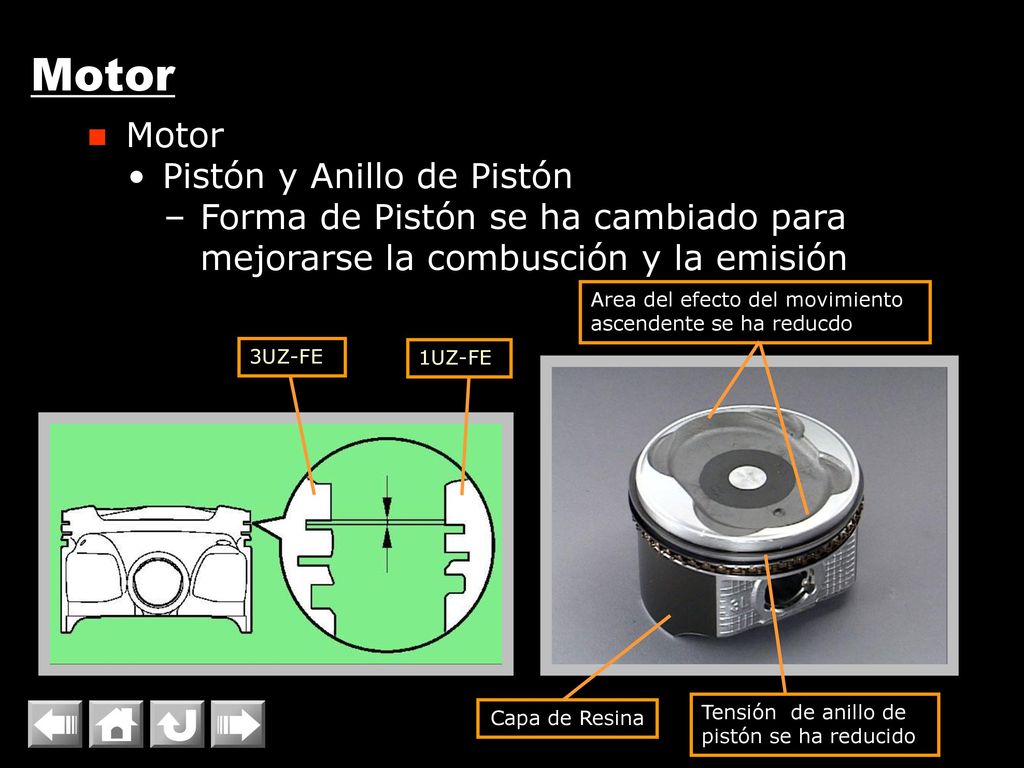

63 Motor Motor Pistón y Anillo de Pistón
Forma de Pistón se ha cambiado para mejorarse la combusción y la emisión Area del efecto del movimiento ascendente se ha reducdo 3UZ-FE 1UZ-FE Capa de Resina Tensión de anillo de pistón se ha reducido

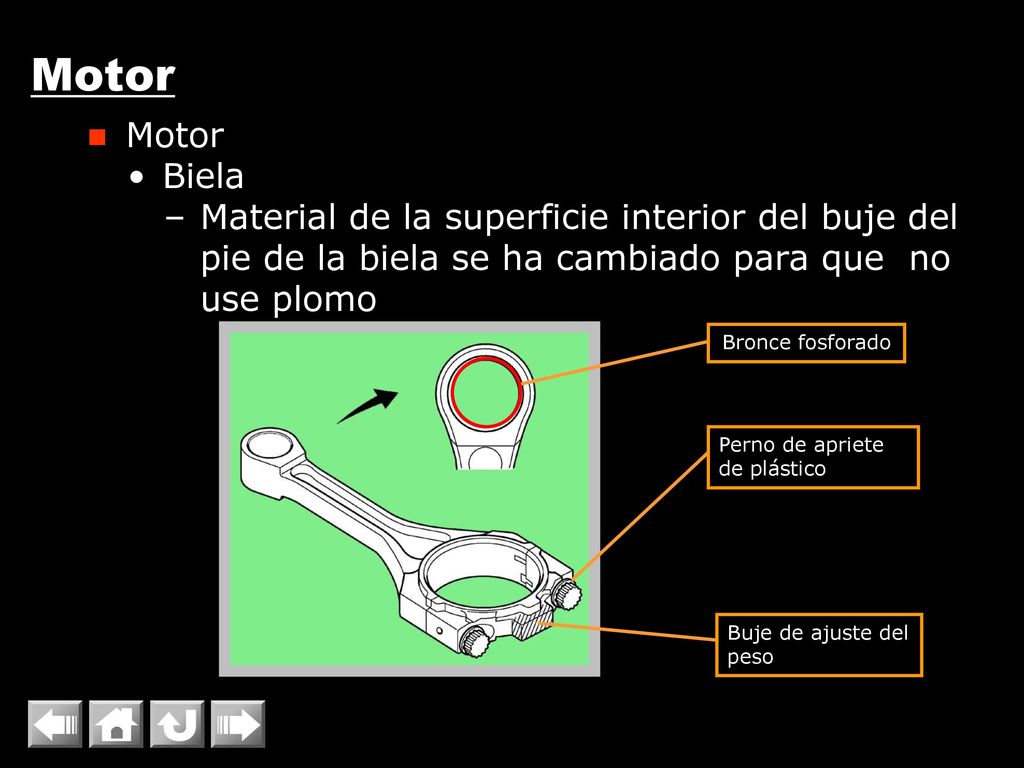

64 Motor Motor Biela Material de la superficie interior del buje del pie de la biela se ha cambiado para que no use plomo Bronce fosforado Perno de apriete de plástico Buje de ajuste del peso

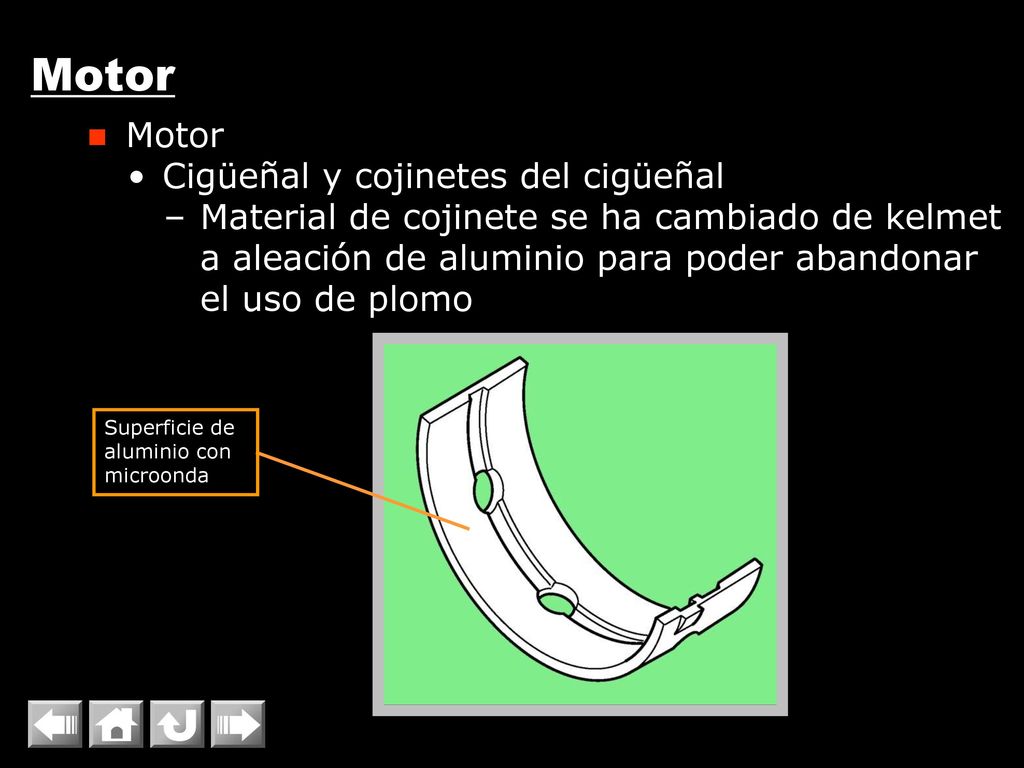

65 Motor Motor Cigüeñal y cojinetes del cigüeñal
Material de cojinete se ha cambiado de kelmet a aleación de aluminio para poder abandonar el uso de plomo Superficie de aluminio con microonda

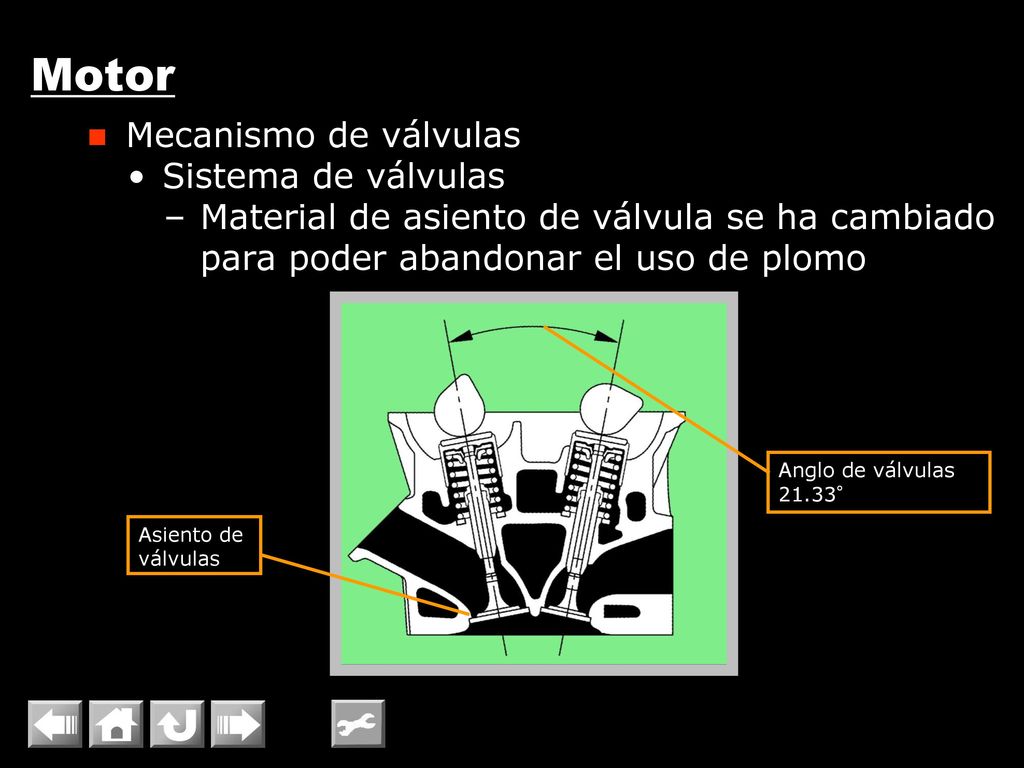

66 Motor Mecanismo de válvulas Sistema de válvulas
Material de asiento de válvula se ha cambiado para poder abandonar el uso de plomo Anglo de válvulas 21.33° Asiento de válvulas

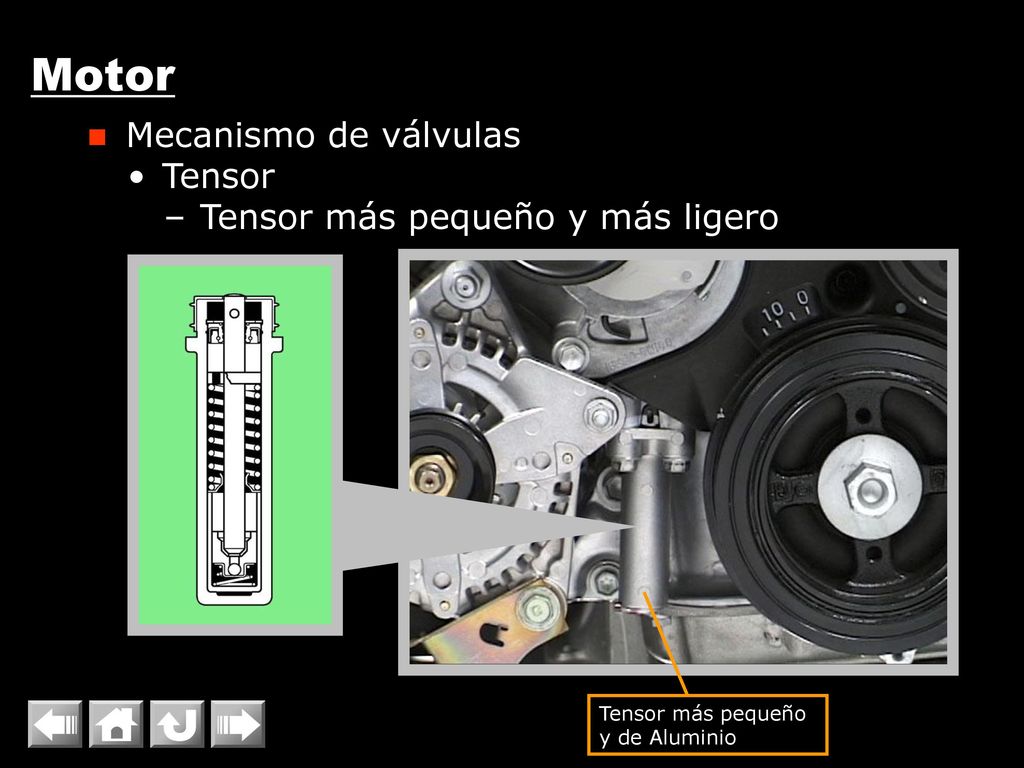

67 Motor Mecanismo de válvulas Tensor Tensor más pequeño y más ligero
Tensor más pequeño y de Aluminio

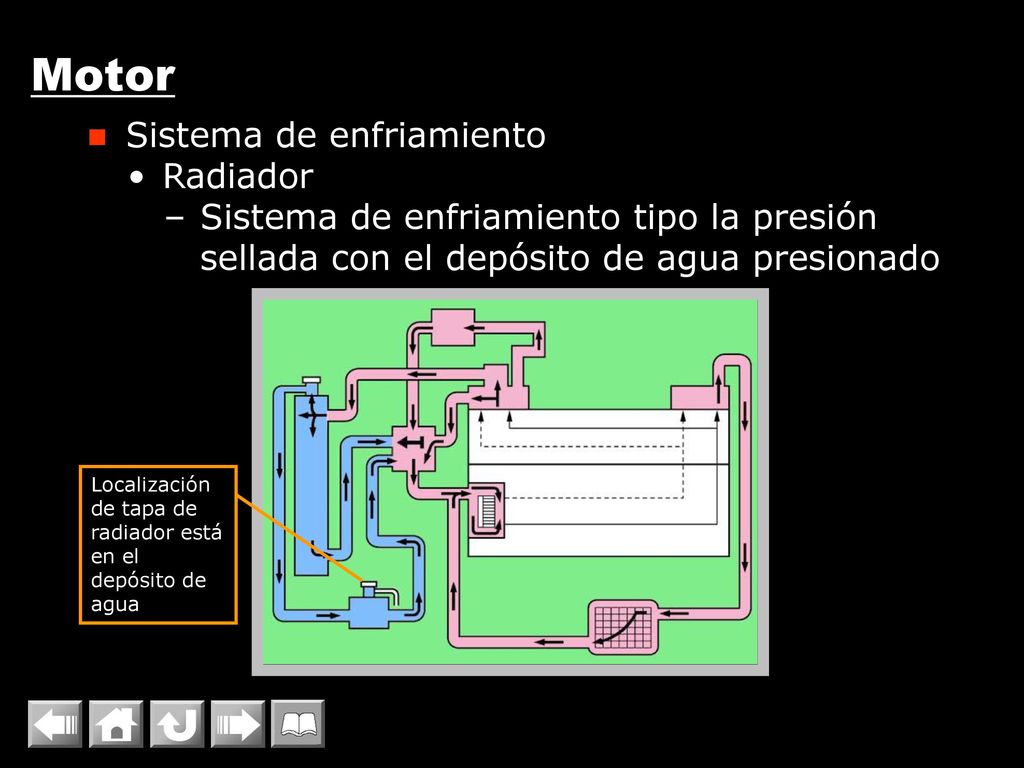

68 Motor Sistema de enfriamiento Radiador
Sistema de enfriamiento tipo la presión sellada con el depósito de agua presionado Localización de tapa de radiador está en el depósito de agua

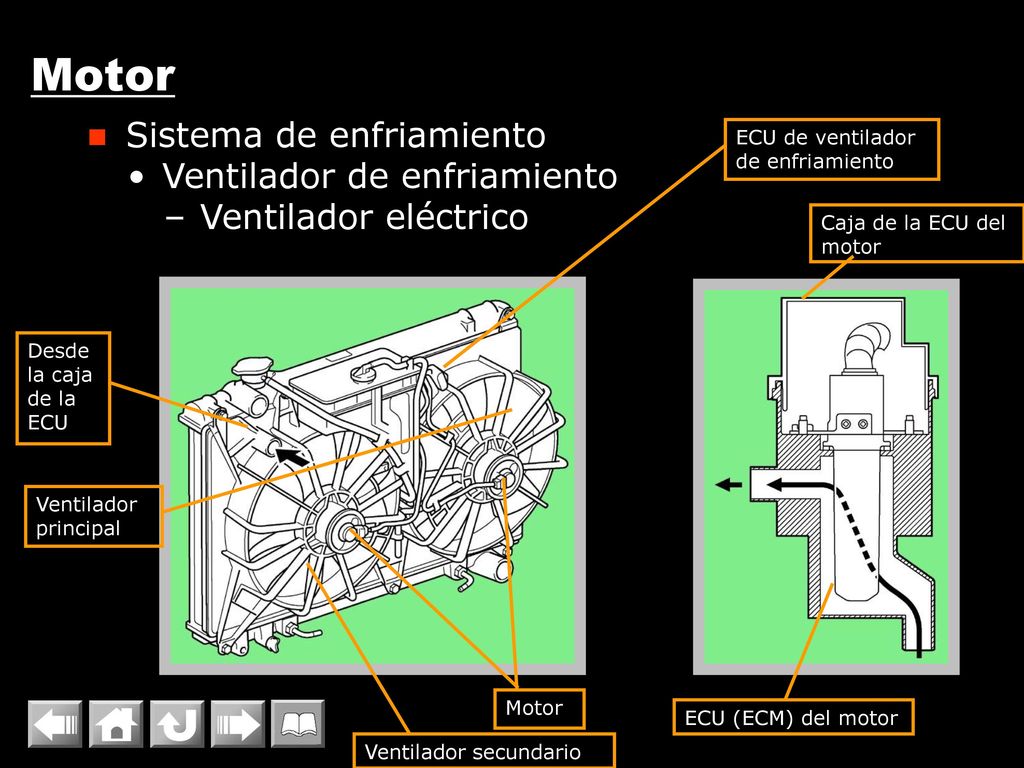

69 Motor Sistema de enfriamiento Ventilador de enfriamiento
Ventilador eléctrico ECU de ventilador de enfriamiento Caja de la ECU del motor Desde la caja de la ECU Ventilador principal Motor ECU (ECM) del motor Ventilador secundario

70 ECU de ventilador de enfriamiento
Motor Sistema de enfriamiento Ventilador de enfriamiento Diagrama Señal de Temp. de agua Señal de velocidad de vehículo Señal de RPM del motor Señal de interruptor de A/C ECU (ECM) del motor -Water inlet housing shape change to realize straight water flow and reduce its weight M ECU de ventilador de enfriamiento Desde Relé principal de ventilador (+B) M

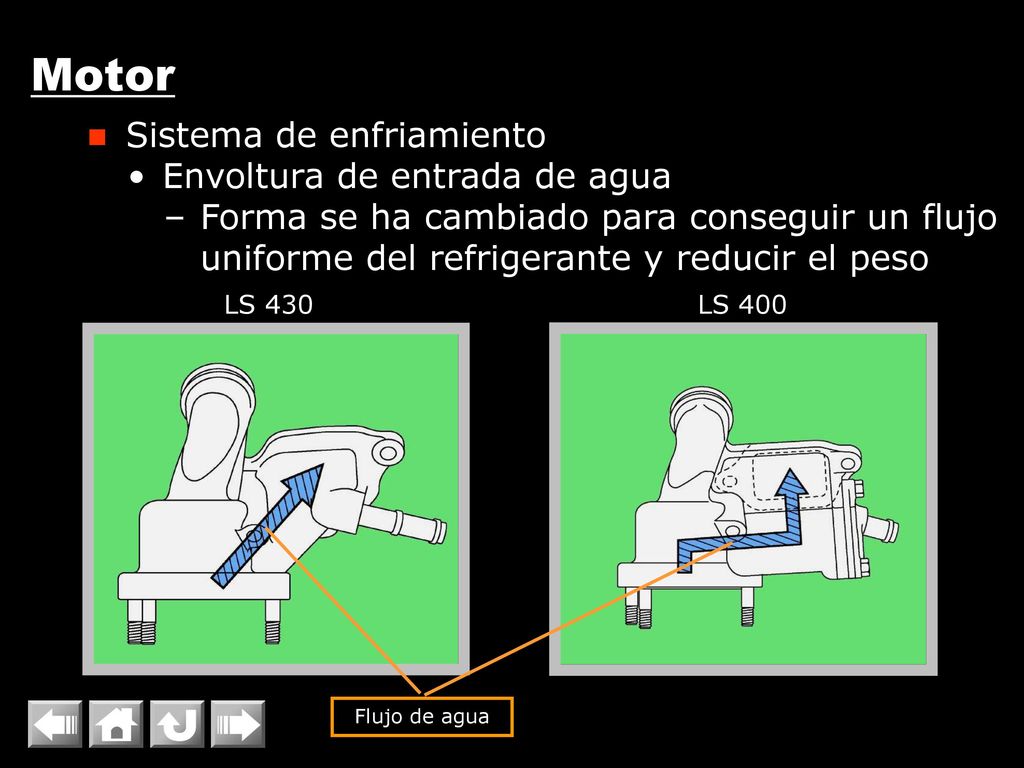

71 Motor Sistema de enfriamiento Envoltura de entrada de agua
Forma se ha cambiado para conseguir un flujo uniforme del refrigerante y reducir el peso LS 430 LS 400 Flujo de agua

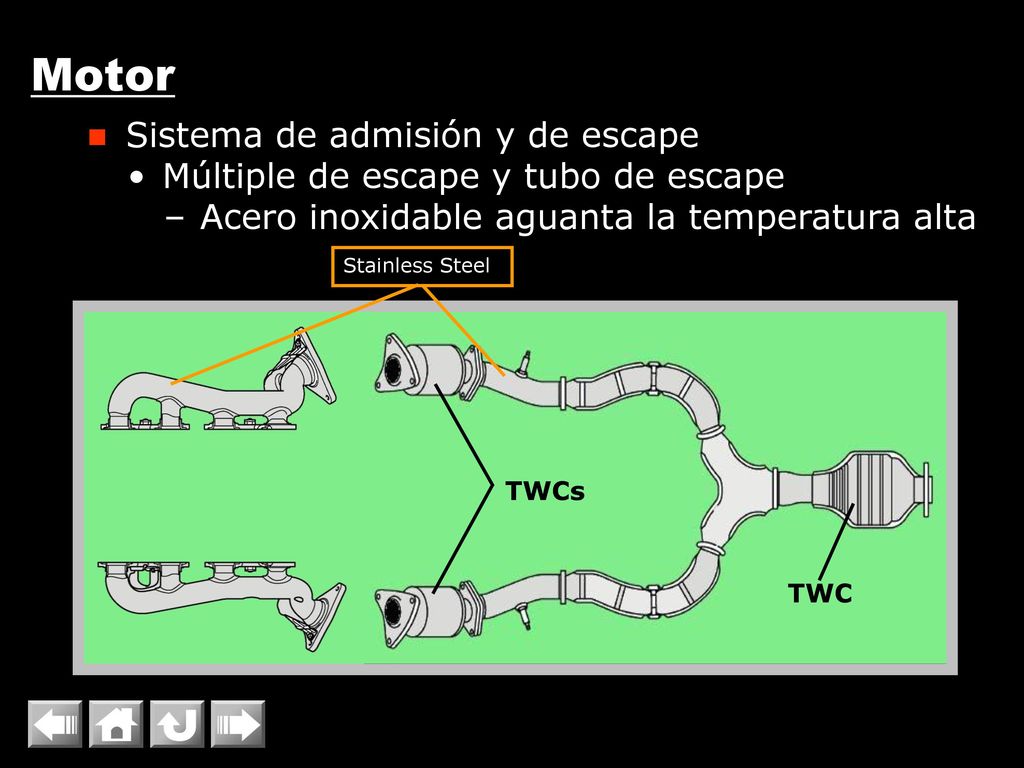

72 Motor Sistema de admisión y de escape
Múltiple de escape y tubo de escape Acero inoxidable aguanta la temperatura alta Stainless Steel TWCs TWC

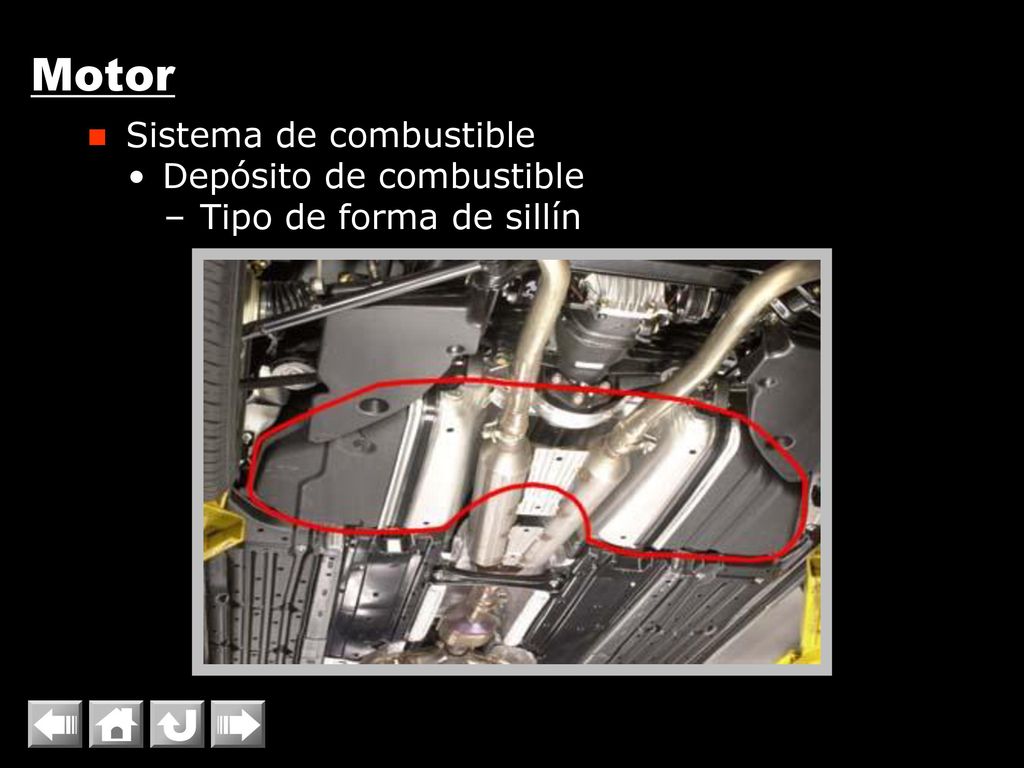

73 Motor Sistema de combustible Depósito de combustible
Tipo de forma de sillín

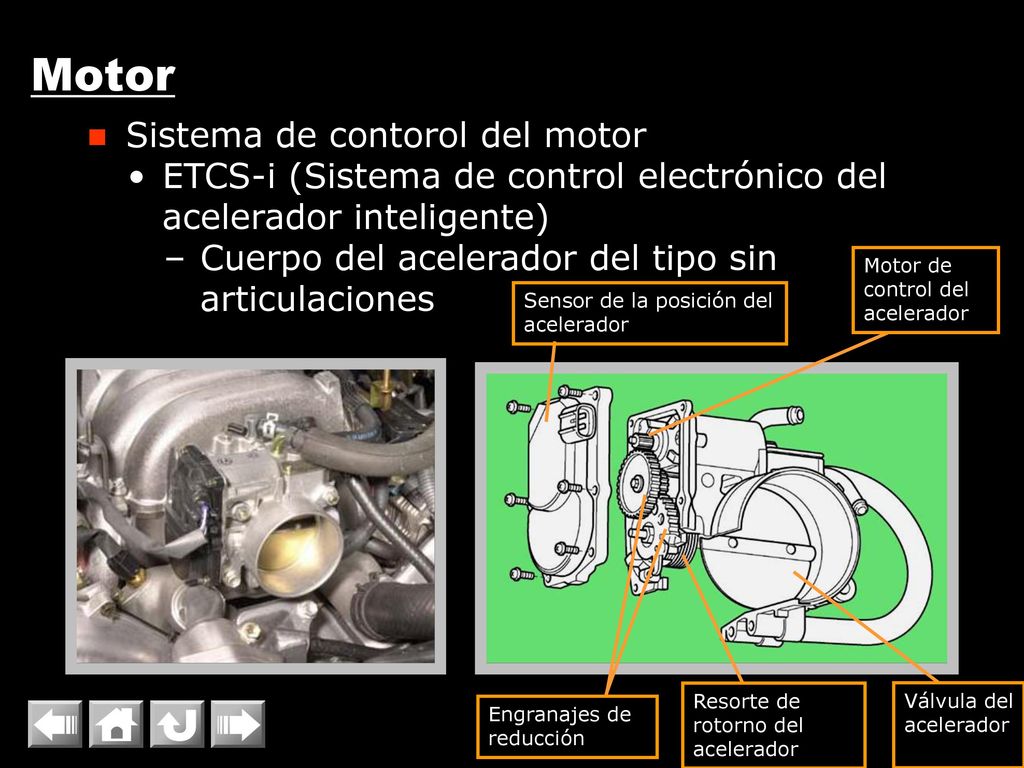

74 Motor Sistema de contorol del motor
ETCS-i (Sistema de control electrónico del acelerador inteligente) Cuerpo del acelerador del tipo sin articulaciones Motor de control del acelerador Sensor de la posición del acelerador Resorte de rotorno del acelerador Válvula del acelerador Engranajes de reducción

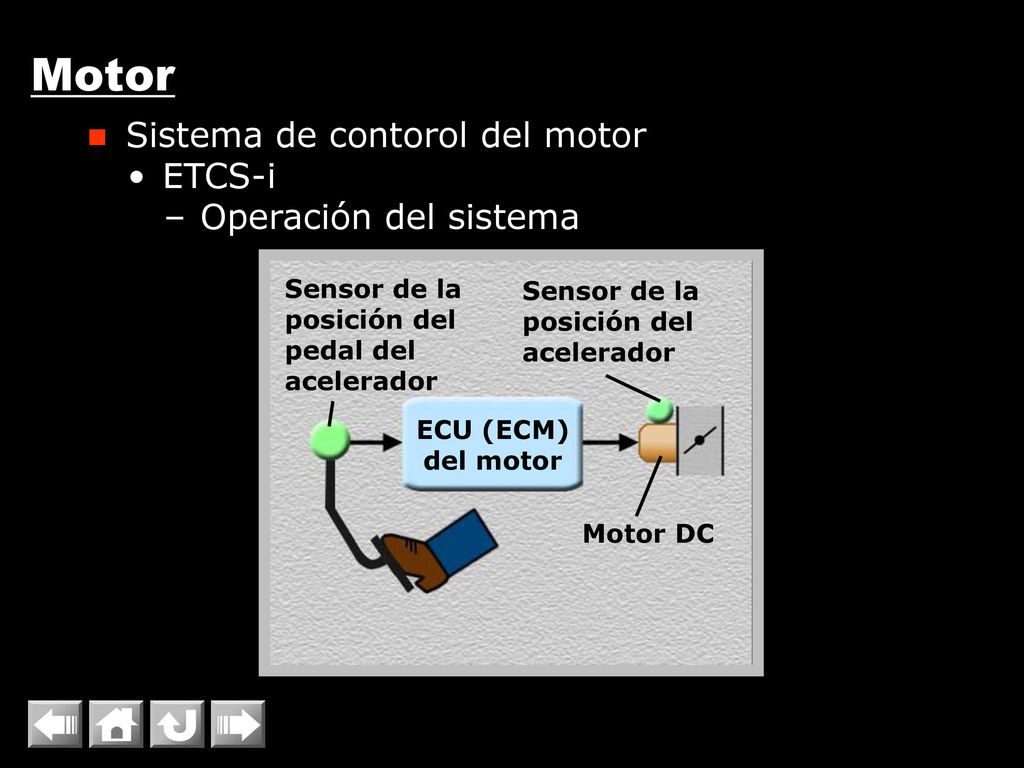

75 Motor Sistema de contorol del motor ETCS-i Operación del sistema
Sensor de la posición del pedal del acelerador Sensor de la posición del acelerador ECU (ECM) del motor Motor DC

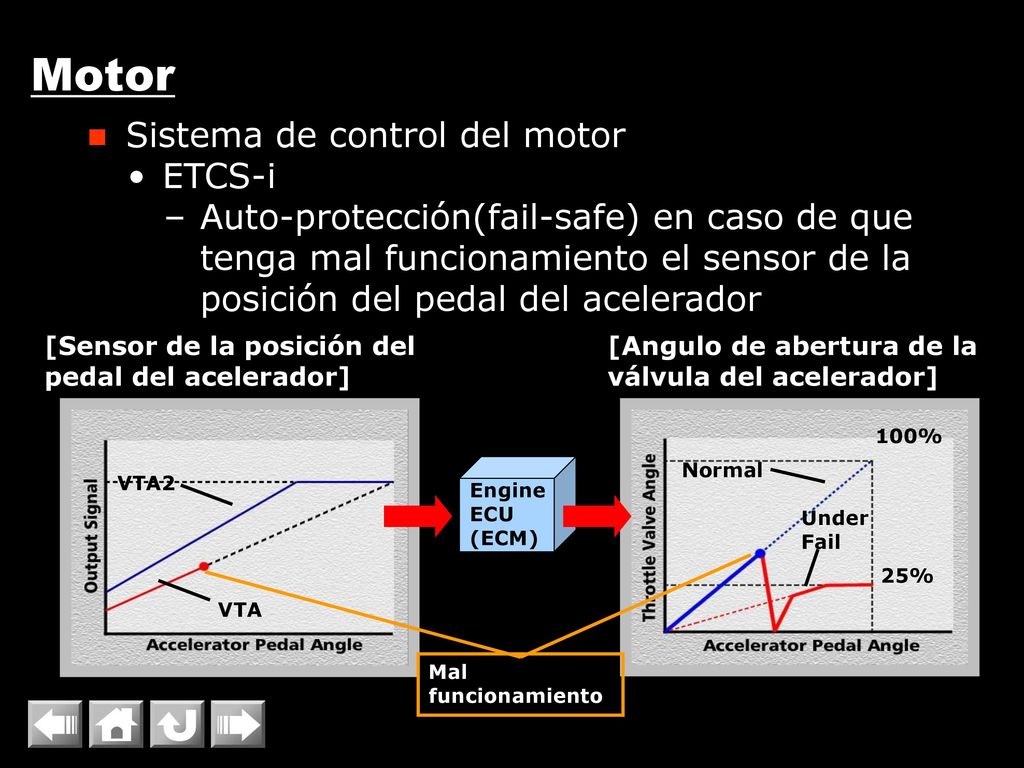

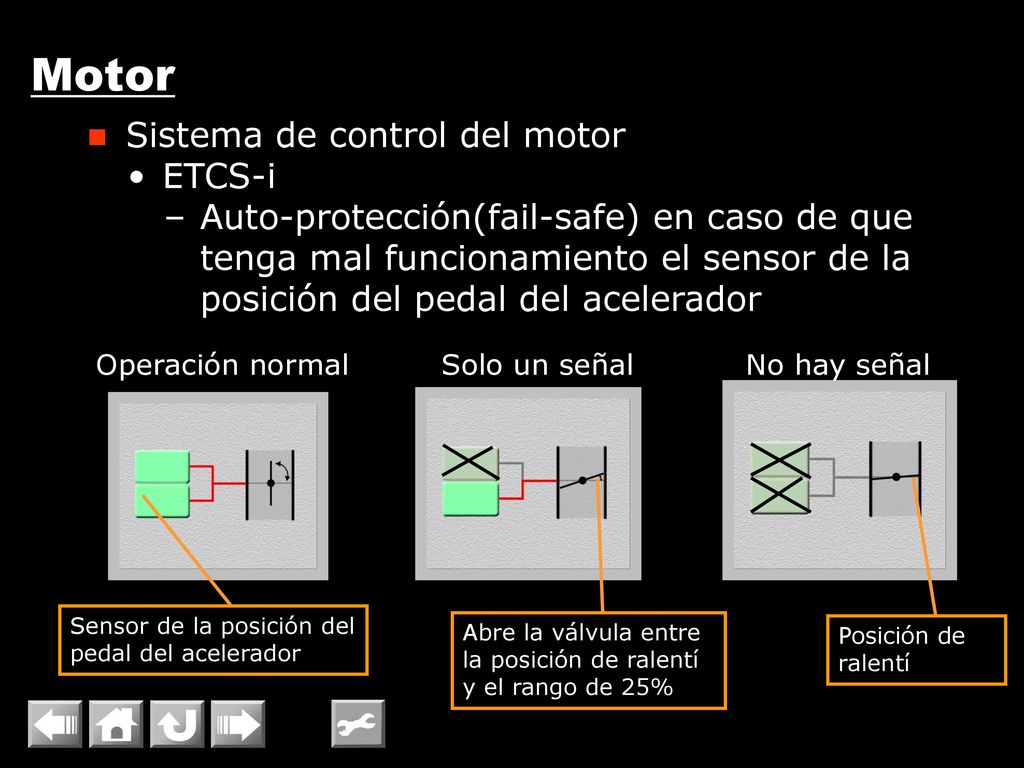

76 Motor Sistema de control del motor ETCS-i
Auto-protección(fail-safe) en caso de que tenga mal funcionamiento el sensor de la posición del pedal del acelerador [Sensor de la posición del pedal del acelerador] [Angulo de abertura de la válvula del acelerador] 100% Engine ECU (ECM) Normal VTA2 Under Fail 25% VTA Mal funcionamiento

77 Motor Sistema de control del motor ETCS-i
Auto-protección(fail-safe) en caso de que tenga mal funcionamiento el sensor de la posición del pedal del acelerador Operación normal Solo un señal No hay señal Sensor de la posición del pedal del acelerador Abre la válvula entre la posición de ralentí y el rango de 25% Posición de ralentí

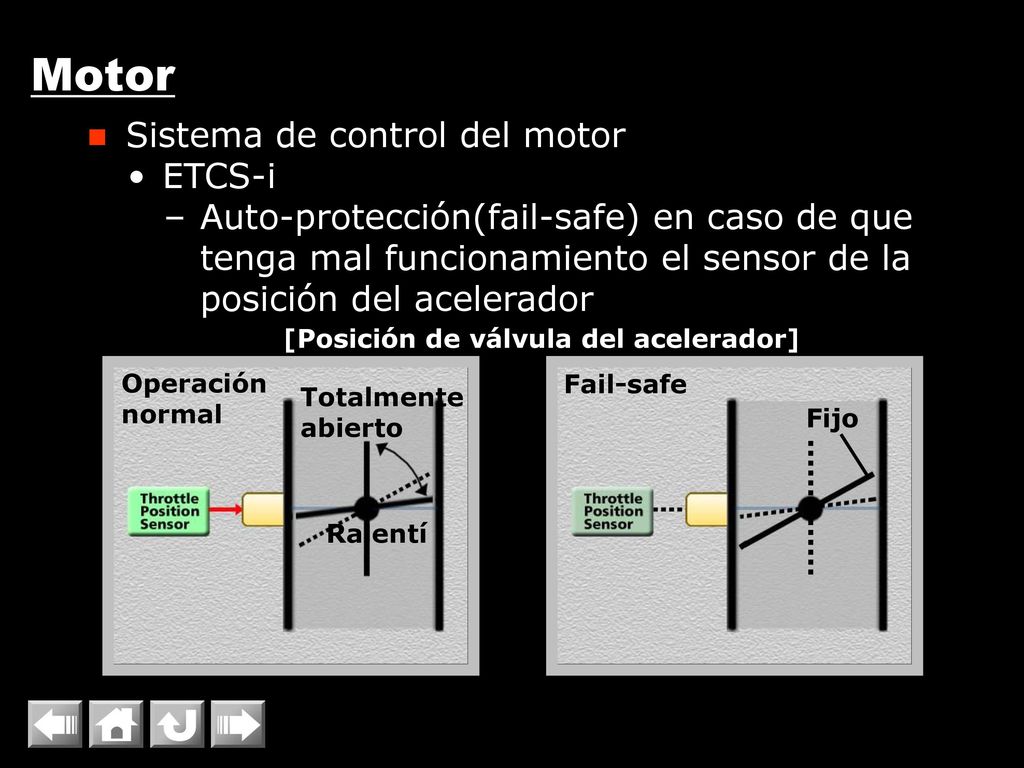

78 [Posición de válvula del acelerador]
Motor Sistema de control del motor ETCS-i Auto-protección(fail-safe) en caso de que tenga mal funcionamiento el sensor de la posición del acelerador [Posición de válvula del acelerador] Operación normal Fail-safe Totalmente abierto Fijo Ralentí

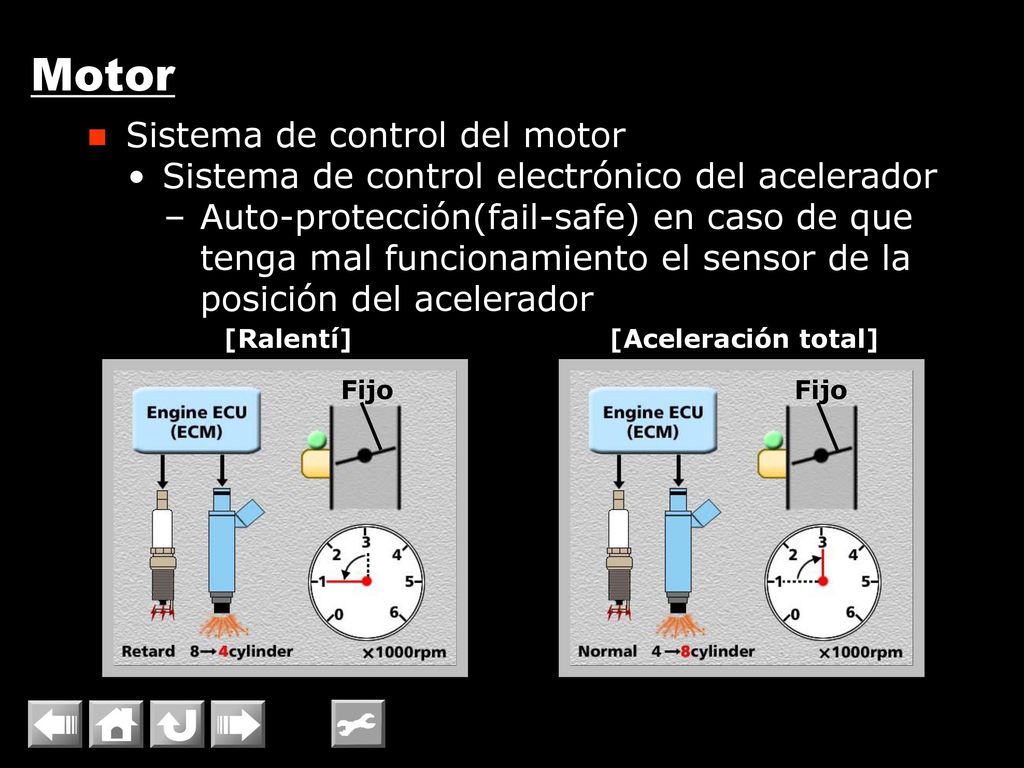

79 Motor Sistema de control del motor
Sistema de control electrónico del acelerador Auto-protección(fail-safe) en caso de que tenga mal funcionamiento el sensor de la posición del acelerador [Ralentí] [Aceleración total] Fijo Fijo

80 Motor Sistema de control del motor
ACIS (Sistema de inducción de control acústico) Rango de la operación de la válvula de control del aire de admisión se ha cambiado para reducir el ruido del aire de admisión Válvula de Control LS 430 LS 400 Throttle Valve Angle 60  VSV ON Throttle Valve Angle 60  VSV ON 4700 rpm 4700 rpm Engine Speed Engine Speed

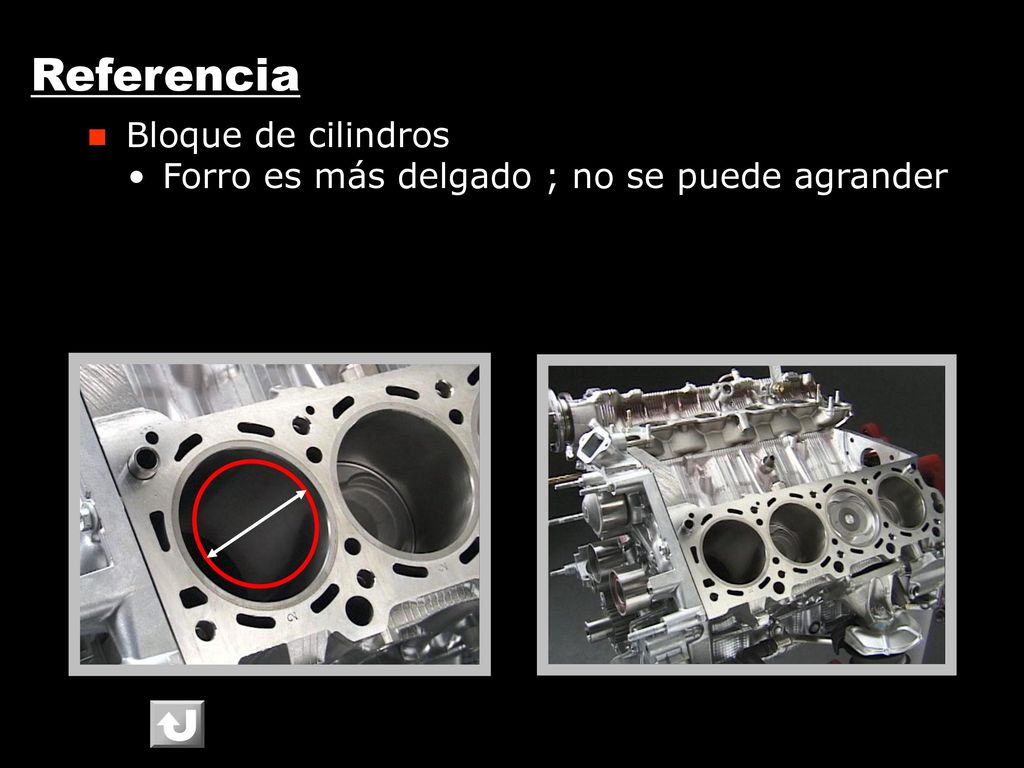

81 Referencia Bloque de cilindros
Forro es más delgado ; no se puede agrander

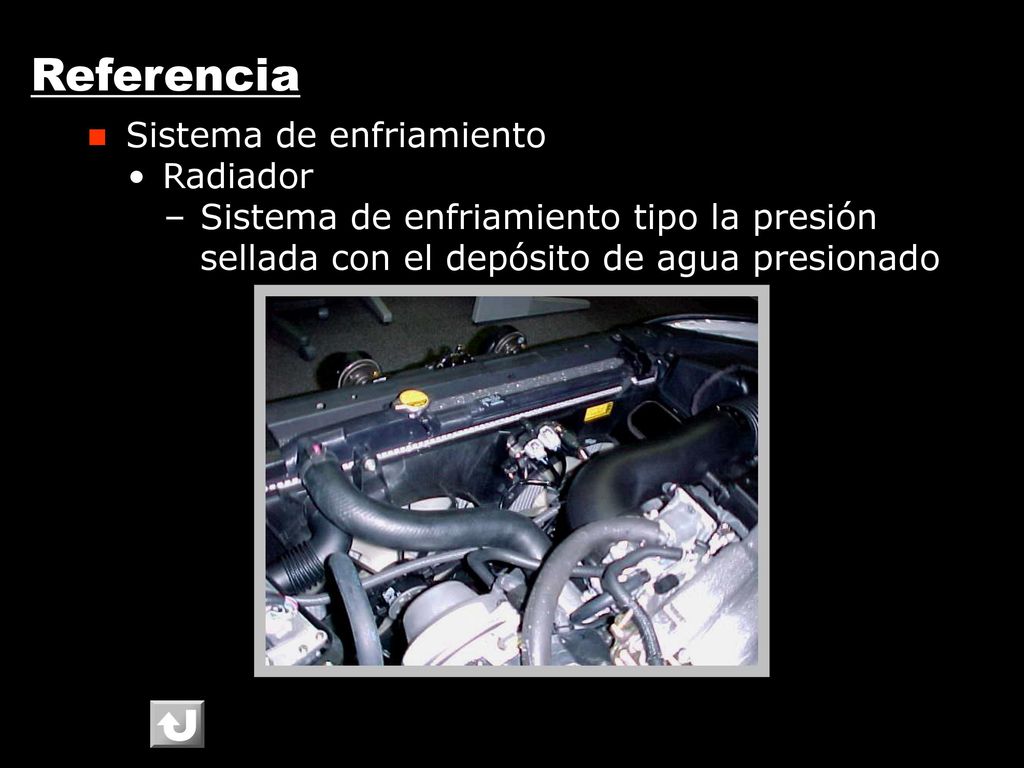

82 Referencia Sistema de enfriamiento Radiador
Sistema de enfriamiento tipo la presión sellada con el depósito de agua presionado

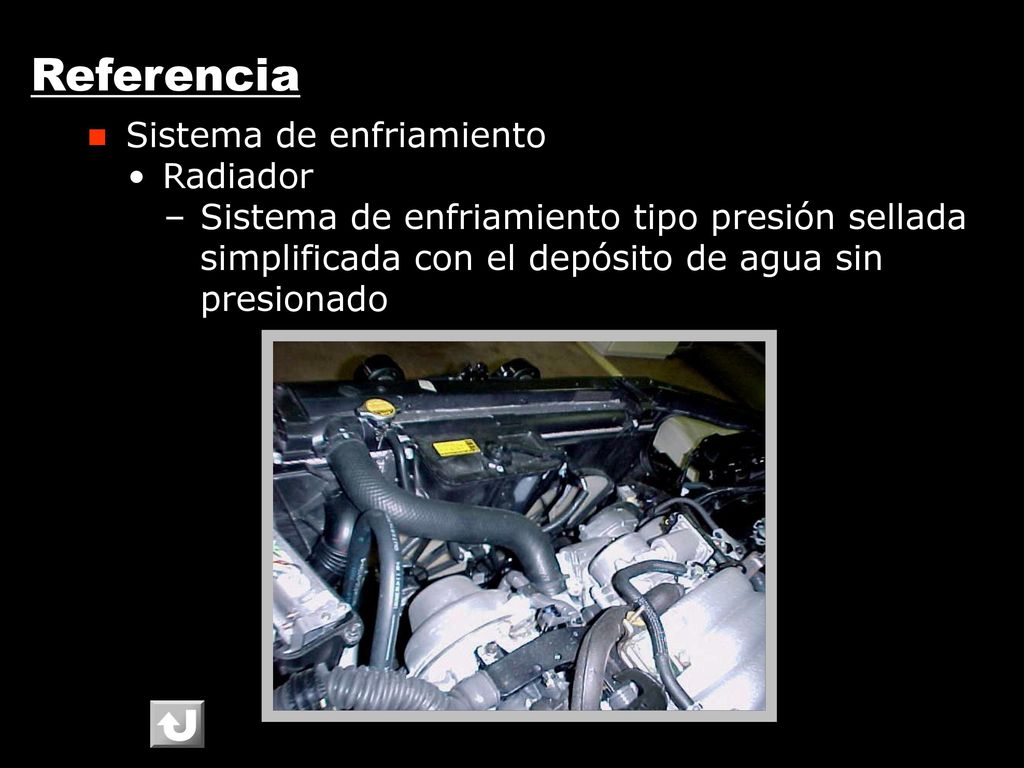

83 Referencia Sistema de enfriamiento Radiador
Sistema de enfriamiento tipo presión sellada simplificada con el depósito de agua sin presionado

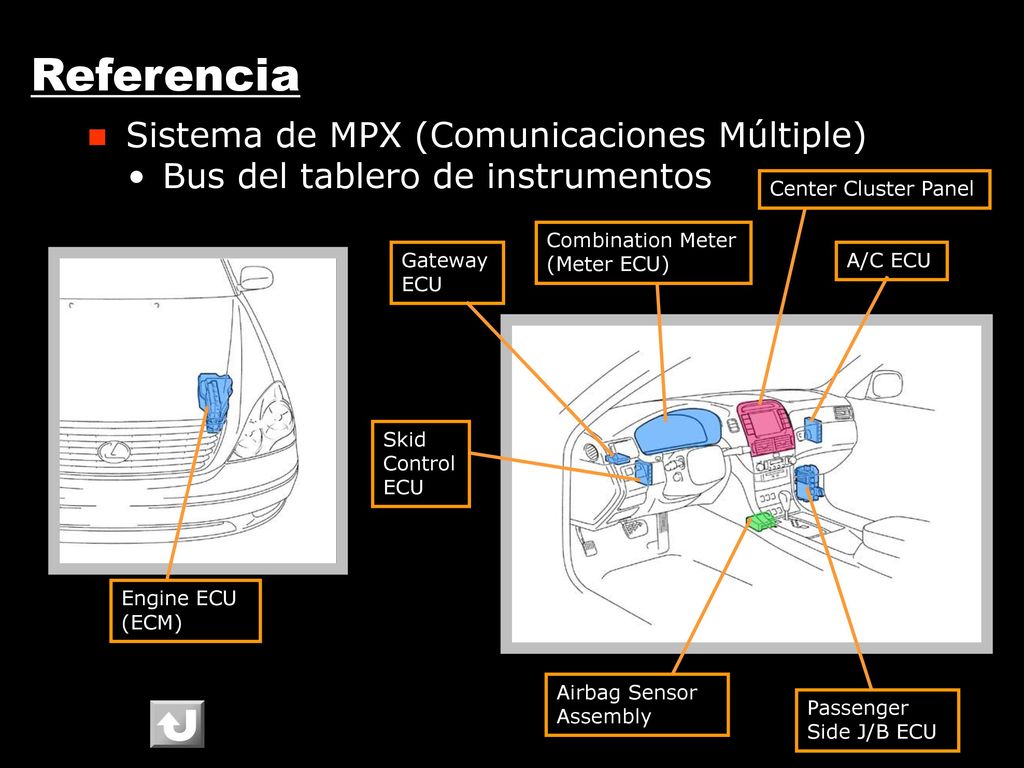

84 Referencia Sistema de MPX (Comunicaciones Múltiple)
Bus del tablero de instrumentos Center Cluster Panel Combination Meter (Meter ECU) Gateway ECU A/C ECU Skid Control ECU Engine ECU (ECM) Airbag Sensor Assembly Passenger Side J/B ECU

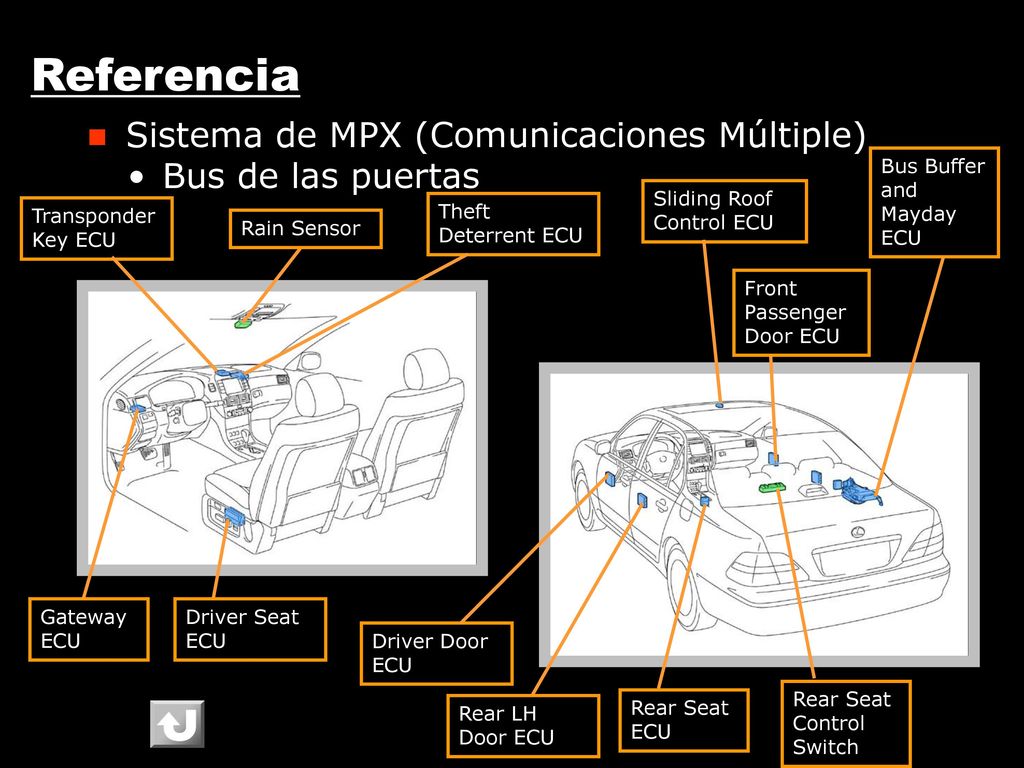

85 Referencia Sistema de MPX (Comunicaciones Múltiple) Bus de las puertas
Bus Buffer and Mayday ECU Sliding Roof Control ECU Transponder Key ECU Theft Deterrent ECU Rain Sensor Front Passenger Door ECU Gateway ECU Driver Seat ECU Driver Door ECU Rear Seat Control Switch Rear LH Door ECU Rear Seat ECU

86 Referencia Sistema de MPX (Comunicaciones Múltiple) Bus de las puertas
Sliding Roof Control ECU Transponder Key ECU Theft Deterrent ECU Rain Sensor Front Passenger Door ECU Gateway ECU Driver Seat ECU Driver Door ECU Rear Seat Control Switch Rear LH Door ECU Rear Seat ECU

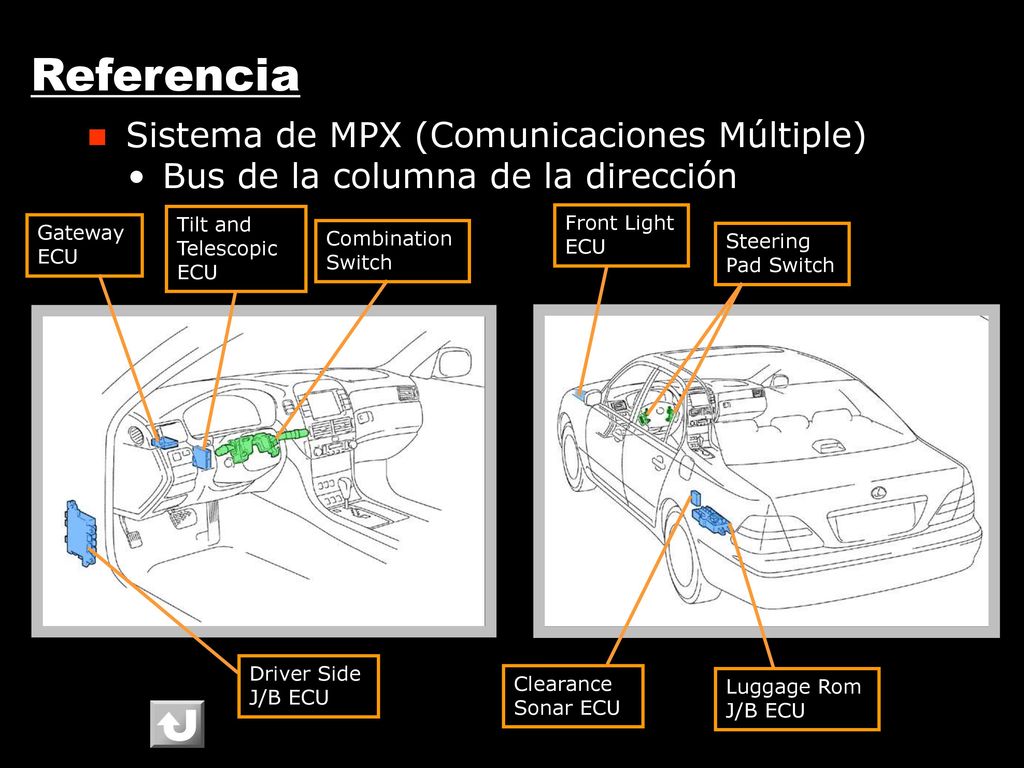

87 Referencia Sistema de MPX (Comunicaciones Múltiple)
Bus de la columna de la dirección Tilt and Telescopic ECU Front Light ECU Gateway ECU Combination Switch Steering Pad Switch Driver Side J/B ECU Clearance Sonar ECU Luggage Rom J/B ECU

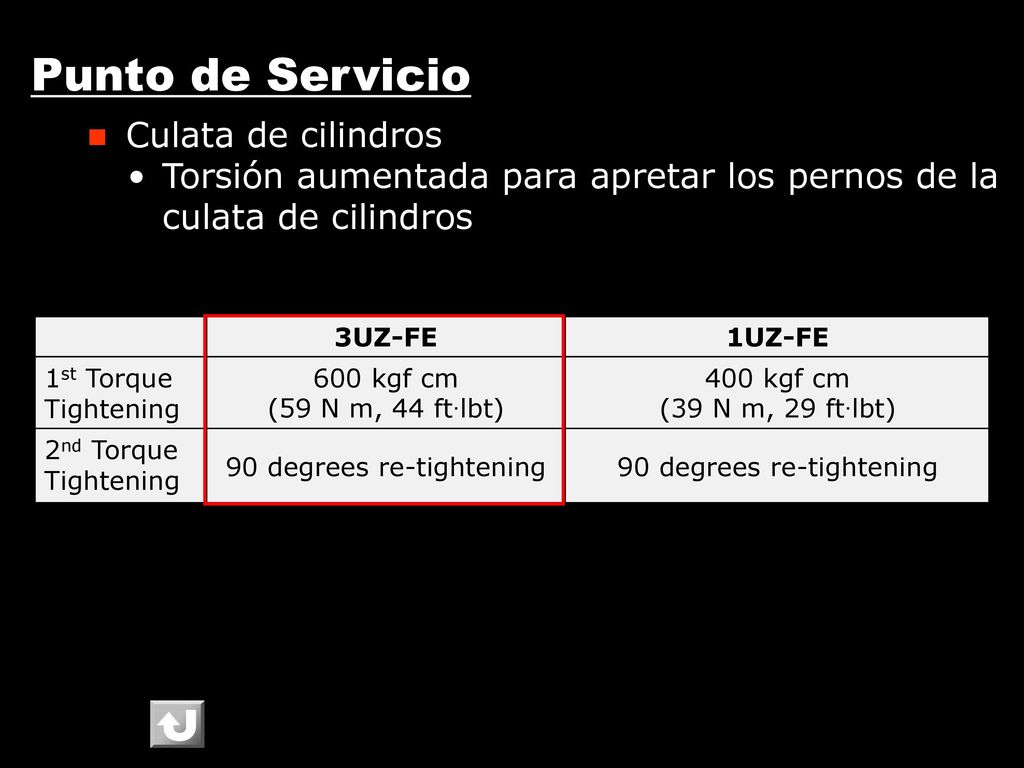

88 90 degrees re-tightening
Punto de Servicio Culata de cilindros Torsión aumentada para apretar los pernos de la culata de cilindros 3UZ-FE 1UZ-FE 1st Torque Tightening 600 kgf cm (59 N m, 44 ftlbt) 400 kgf cm (39 N m, 29 ftlbt) 2nd Torque Tightening 90 degrees re-tightening

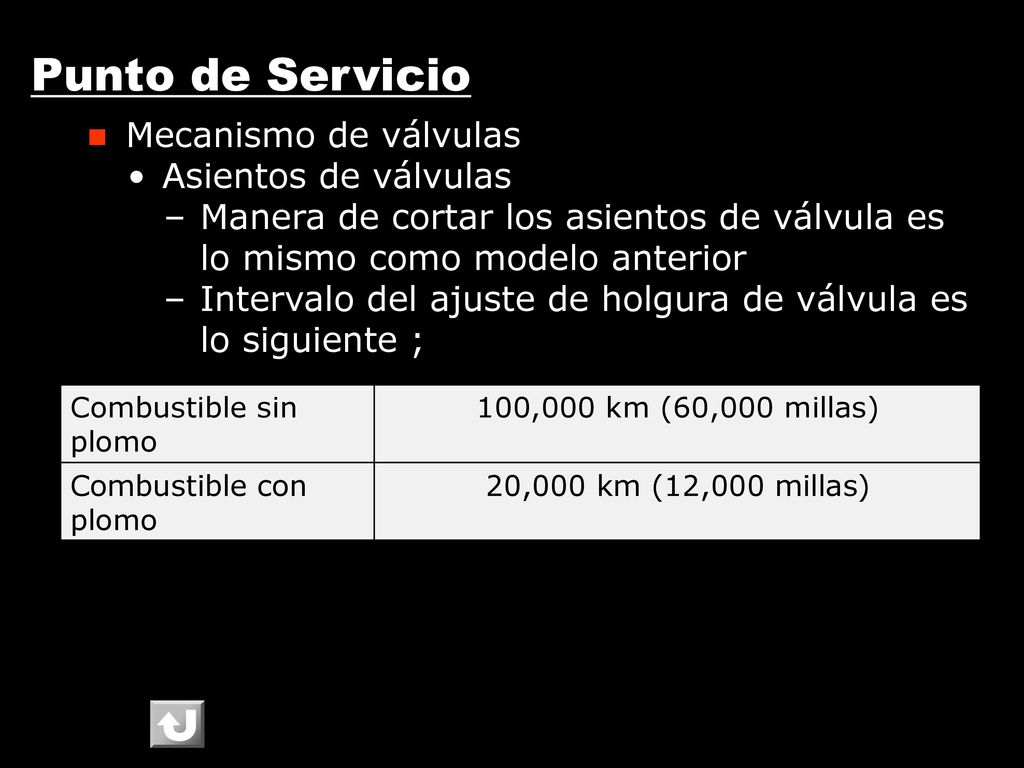

89 Punto de Servicio Mecanismo de válvulas Asientos de válvulas
Manera de cortar los asientos de válvula es lo mismo como modelo anterior Intervalo del ajuste de holgura de válvula es lo siguiente ; Combustible sin plomo 100,000 km (60,000 millas) Combustible con plomo 20,000 km (12,000 millas)

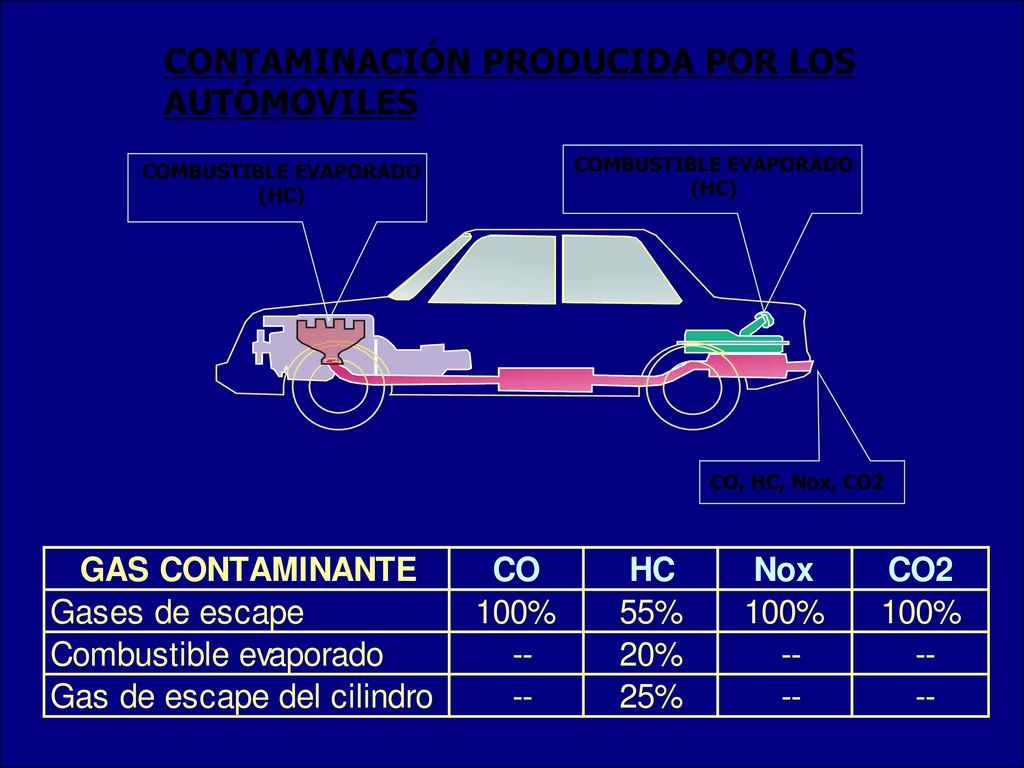

90 COMBUSTIBLE EVAPORADO (HC) COMBUSTIBLE EVAPORADO (HC)
CONTAMINACIÓN PRODUCIDA POR LOS AUTÓMOVILES COMBUSTIBLE EVAPORADO (HC) COMBUSTIBLE EVAPORADO (HC) CO, HC, Nox, CO2
