VENTILACIÓN EÓLICA, UNA SOLUCIÓN AL CONFORT TERMICO SIN USO DE ENERGÍA ELÉCTRICA Diego Abril peña Camilo Garzón Pérez Jaime González Velásquez Universidad.

Presentación del tema: "VENTILACIÓN EÓLICA, UNA SOLUCIÓN AL CONFORT TERMICO SIN USO DE ENERGÍA ELÉCTRICA Diego Abril peña Camilo Garzón Pérez Jaime González Velásquez Universidad."— Transcripción de la presentación:

1 VENTILACIÓN EÓLICA, UNA SOLUCIÓN AL CONFORT TERMICO SIN USO DE ENERGÍA ELÉCTRICA Diego Abril peña Camilo Garzón Pérez Jaime González Velásquez Universidad Colegio Mayor De Cundinamarca Programa: Construcción y Gestión Arquitectónica Asignatura: Medio Ambiente Presentado a: Arq. Javier Valbuena Bernal Arquitecto M. Sc. Gestión Ambiental

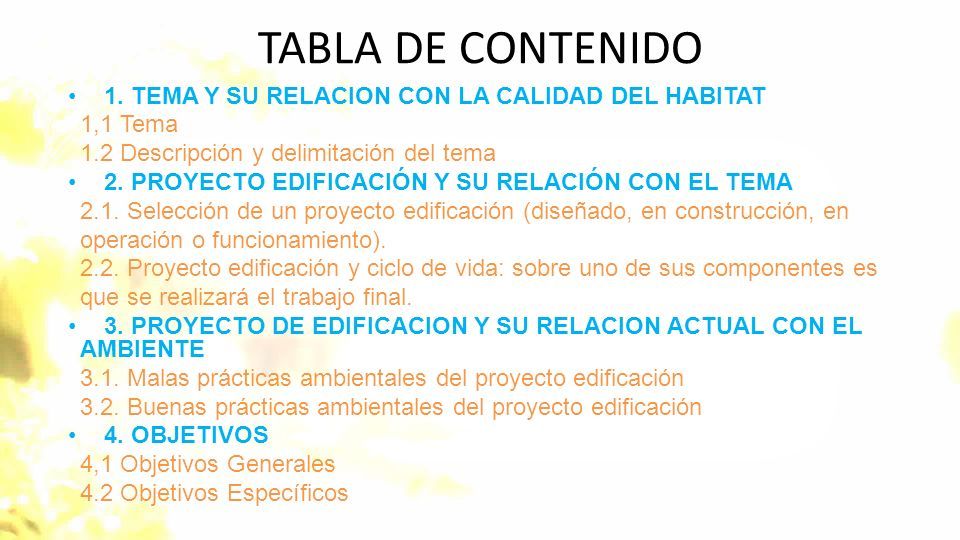

2 TABLA DE CONTENIDO 1. TEMA Y SU RELACION CON LA CALIDAD DEL HABITAT 1,1 Tema 1.2 Descripción y delimitación del tema 2. PROYECTO EDIFICACIÓN Y SU RELACIÓN CON EL TEMA 2.1. Selección de un proyecto edificación (diseñado, en construcción, en operación o funcionamiento). 2.2. Proyecto edificación y ciclo de vida: sobre uno de sus componentes es que se realizará el trabajo final. 3. PROYECTO DE EDIFICACION Y SU RELACION ACTUAL CON EL AMBIENTE 3.1. Malas prácticas ambientales del proyecto edificación 3.2. Buenas prácticas ambientales del proyecto edificación 4. OBJETIVOS 4,1 Objetivos Generales 4.2 Objetivos Específicos

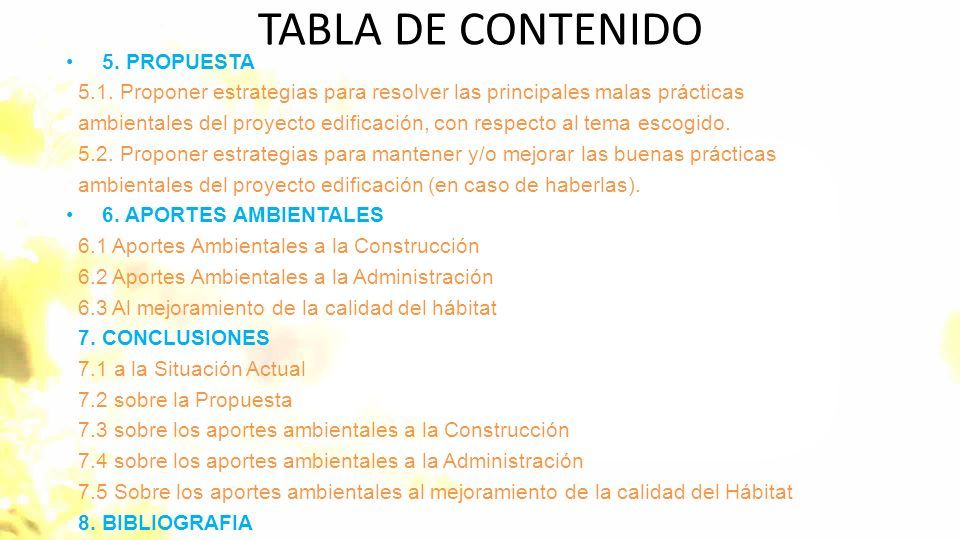

3 TABLA DE CONTENIDO 5. PROPUESTA 5.1. Proponer estrategias para resolver las principales malas prácticas ambientales del proyecto edificación, con respecto al tema escogido. 5.2. Proponer estrategias para mantener y/o mejorar las buenas prácticas ambientales del proyecto edificación (en caso de haberlas). 6. APORTES AMBIENTALES 6.1 Aportes Ambientales a la Construcción 6.2 Aportes Ambientales a la Administración 6.3 Al mejoramiento de la calidad del hábitat 7. CONCLUSIONES 7.1 a la Situación Actual 7.2 sobre la Propuesta 7.3 sobre los aportes ambientales a la Construcción 7.4 sobre los aportes ambientales a la Administración 7.5 Sobre los aportes ambientales al mejoramiento de la calidad del Hábitat 8. BIBLIOGRAFIA

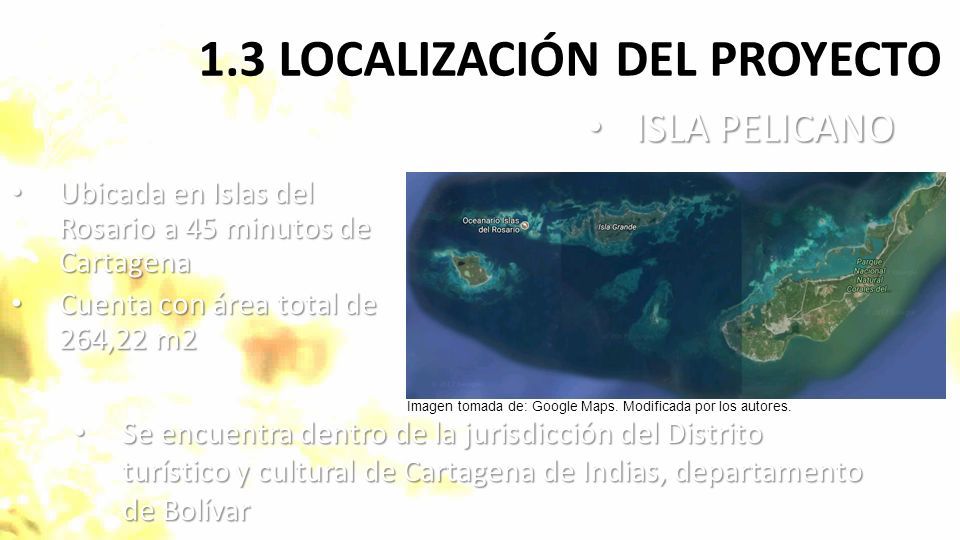

4 1.3 LOCALIZACIÓN DEL PROYECTO Ubicada en Islas del Rosario a 45 minutos de Cartagena Ubicada en Islas del Rosario a 45 minutos de Cartagena Cuenta con área total de 264,22 m2 Cuenta con área total de 264,22 m2 ISLA PELICANO ISLA PELICANO Se encuentra dentro de la jurisdicción del Distrito turístico y cultural de Cartagena de Indias, departamento de Bolívar Se encuentra dentro de la jurisdicción del Distrito turístico y cultural de Cartagena de Indias, departamento de Bolívar Imagen tomada de: Google Maps. Modificada por los autores.

5 2. PROYECTO DE EDIFICACION Y SU RELACIÓN CON EL TEMA

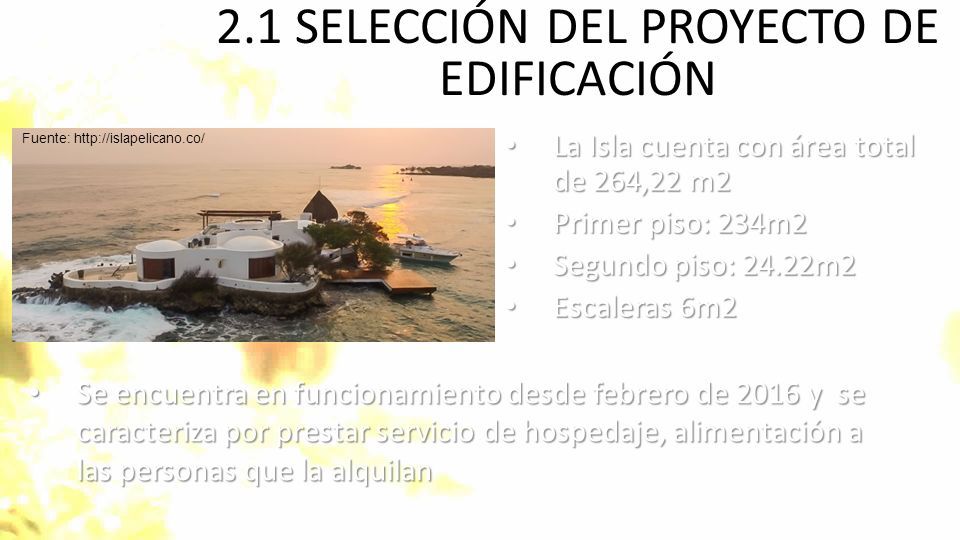

6 La Isla cuenta con área total de 264,22 m2 La Isla cuenta con área total de 264,22 m2 Primer piso: 234m2 Primer piso: 234m2 Segundo piso: 24.22m2 Segundo piso: 24.22m2 Escaleras 6m2 Escaleras 6m2 2.1 SELECCIÓN DEL PROYECTO DE EDIFICACIÓN Se encuentra en funcionamiento desde febrero de 2016 y se caracteriza por prestar servicio de hospedaje, alimentación a las personas que la alquilan Se encuentra en funcionamiento desde febrero de 2016 y se caracteriza por prestar servicio de hospedaje, alimentación a las personas que la alquilan Fuente: http://islapelicano.co/

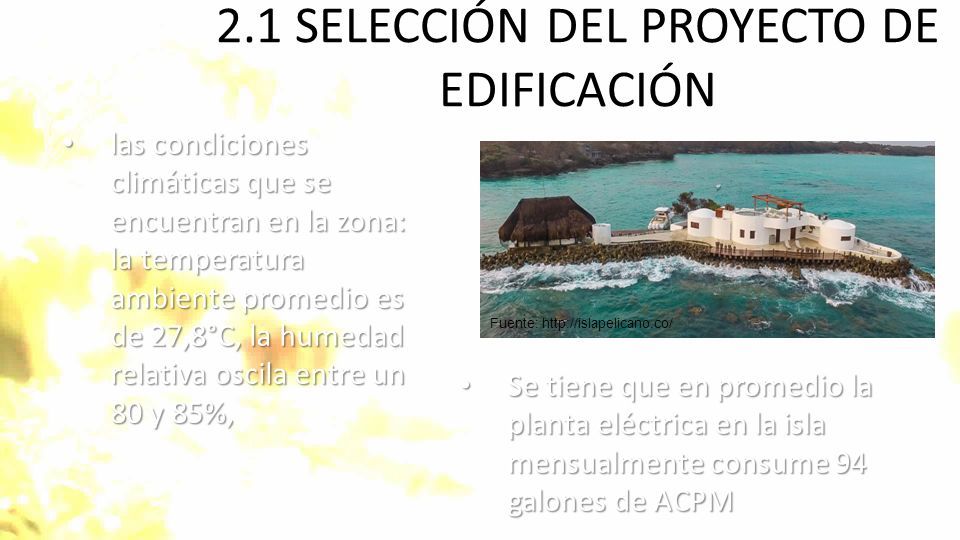

7 2.1 SELECCIÓN DEL PROYECTO DE EDIFICACIÓN las condiciones climáticas que se encuentran en la zona: la temperatura ambiente promedio es de 27,8°C, la humedad relativa oscila entre un 80 y 85%, las condiciones climáticas que se encuentran en la zona: la temperatura ambiente promedio es de 27,8°C, la humedad relativa oscila entre un 80 y 85%, Fuente: http://islapelicano.co/ Se tiene que en promedio la planta eléctrica en la isla mensualmente consume 94 galones de ACPM Se tiene que en promedio la planta eléctrica en la isla mensualmente consume 94 galones de ACPM

8 2.2 PROYECTO DE EDIFICACIÓN Y SU CICLO DE VIDA Toda la energía eléctrica que se usa en la isla, a excepción de la del quiosco, es producida por una planta eléctrica marca Modasa modelo MP-14-I la cual cuenta con un generador de 16 KVA /13 KW y su consumo de combustible, al 75% de carga, es de 0,9 galones de ACPM por hora Toda la energía eléctrica que se usa en la isla, a excepción de la del quiosco, es producida por una planta eléctrica marca Modasa modelo MP-14-I la cual cuenta con un generador de 16 KVA /13 KW y su consumo de combustible, al 75% de carga, es de 0,9 galones de ACPM por hora del 100% de la energía que se consume en la isla, un 30% está destinado al funcionamiento de los sistemas de aire acondicionado, esto quiere decir que mensualmente se consumen en promedio 28,2 galones de ACPM para mantener el confort térmico en las habitaciones de la edificación. del 100% de la energía que se consume en la isla, un 30% está destinado al funcionamiento de los sistemas de aire acondicionado, esto quiere decir que mensualmente se consumen en promedio 28,2 galones de ACPM para mantener el confort térmico en las habitaciones de la edificación. Imagen tomada de: Registro fotográfico isla Pelicano - Rua Group S.A.S. Imagen tomada por los autores

9 3. PROYECTO DE EDIFICACIÓN Y SU REALCIÓN CON EL AMBIENTE

10 3.1 MALAS PRÁCTICAS AMBIENTALES DEL PROYECTO Consumo de combustibles fósiles para generar la energía eléctrica de la isla. Consumo de combustibles fósiles para generar la energía eléctrica de la isla. Emisión de CO2 por causa del uso de la planta eléctrica. Emisión de CO2 por causa del uso de la planta eléctrica. Consumo de productos químicos para mantenimiento de equipos. Consumo de productos químicos para mantenimiento de equipos. Generación de residuos por uso y mantenimiento de equipos. Generación de residuos por uso y mantenimiento de equipos. alto consumo de energía eléctrica. alto consumo de energía eléctrica. Fuentehttp://www.monografias.com/trabajos81/el- impacto-ambiental/el-impacto-ambiental2.shtml

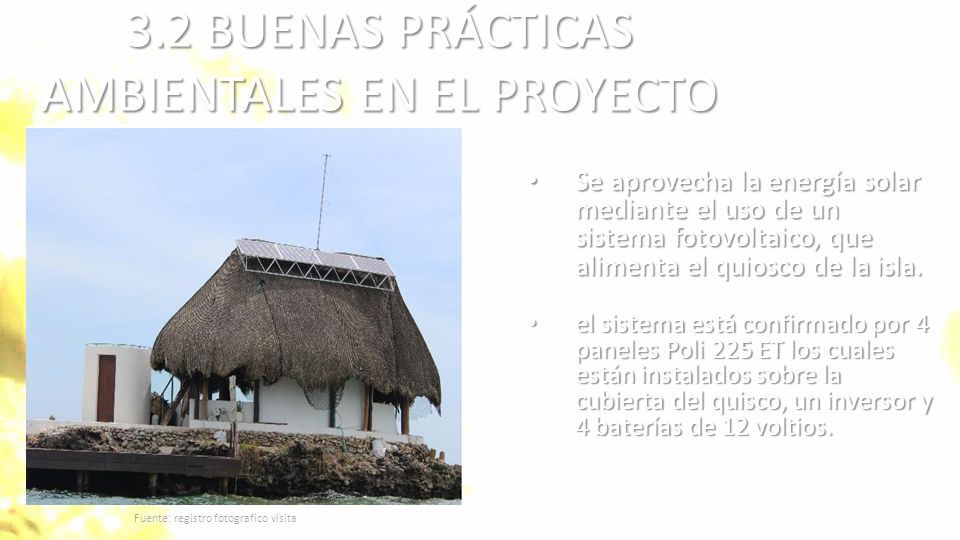

11 3.2 BUENAS PRÁCTICAS AMBIENTALES EN EL PROYECTO Se aprovecha la energía solar mediante el uso de un sistema fotovoltaico, que alimenta el quiosco de la isla. Se aprovecha la energía solar mediante el uso de un sistema fotovoltaico, que alimenta el quiosco de la isla. Fuente: registro fotografico visita el sistema está confirmado por 4 paneles Poli 225 ET los cuales están instalados sobre la cubierta del quisco, un inversor y 4 baterías de 12 voltios. el sistema está confirmado por 4 paneles Poli 225 ET los cuales están instalados sobre la cubierta del quisco, un inversor y 4 baterías de 12 voltios.

12 4.OBJETIVOS

13 Proponer un sistema de ventilación eólica para las habitaciones del proyecto Isla Pelicano que contribuya a tener mayor eficiencia en el uso de la energía eléctrica Proponer un sistema de ventilación eólica para las habitaciones del proyecto Isla Pelicano que contribuya a tener mayor eficiencia en el uso de la energía eléctrica Fuente: http://www.compracolima.com/Objetivo- Especifico--57 4.1. OBJETIVO GENERAL

14 Seleccionar una edificación en la cual se pueda proponer la instalación de un sistema de ventilación eólica. Seleccionar una edificación en la cual se pueda proponer la instalación de un sistema de ventilación eólica. Plantear una alternativa para refrescar las habitaciones de la isla sin que sea necesario el uso de la energía eléctrica. Plantear una alternativa para refrescar las habitaciones de la isla sin que sea necesario el uso de la energía eléctrica. Analizar los beneficios económicos y ambientales que se tendrían al instalar un sistema de ventilación eólica. Analizar los beneficios económicos y ambientales que se tendrían al instalar un sistema de ventilación eólica. Fuente: http://lacorrespondenciaofimatica.blogspot.com.co/2014/ 12/mediosde-correspondencia-la-carta-es-un.html 4.2. OBJETIVOS ESPECIFICOS 4.2. OBJETIVOS ESPECIFICOS

15 5.PROPUESTA

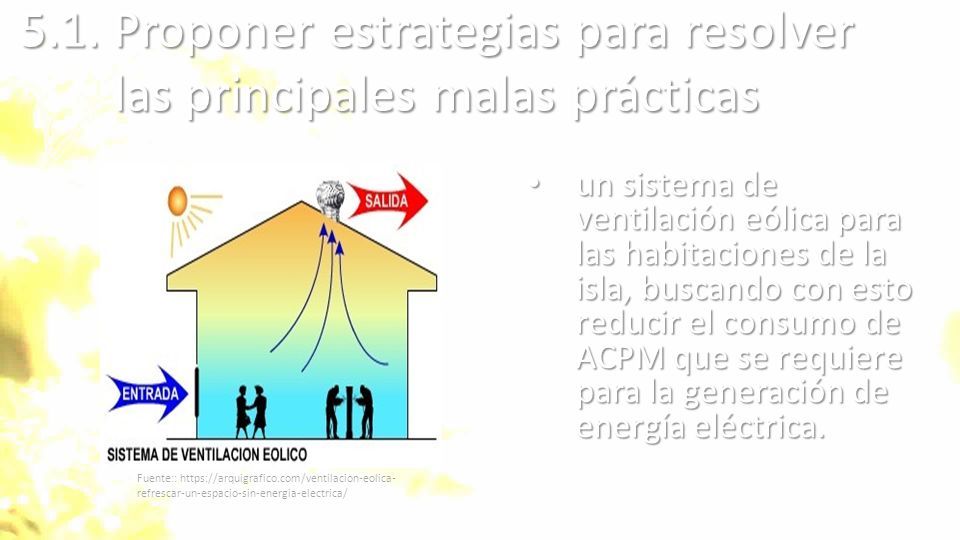

16 5.1. Proponer estrategias para resolver las principales malas prácticas un sistema de ventilación eólica para las habitaciones de la isla, buscando con esto reducir el consumo de ACPM que se requiere para la generación de energía eléctrica. un sistema de ventilación eólica para las habitaciones de la isla, buscando con esto reducir el consumo de ACPM que se requiere para la generación de energía eléctrica. Fuente:: https://arquigrafico.com/ventilacion-eolica- refrescar-un-espacio-sin-energia-electrica/

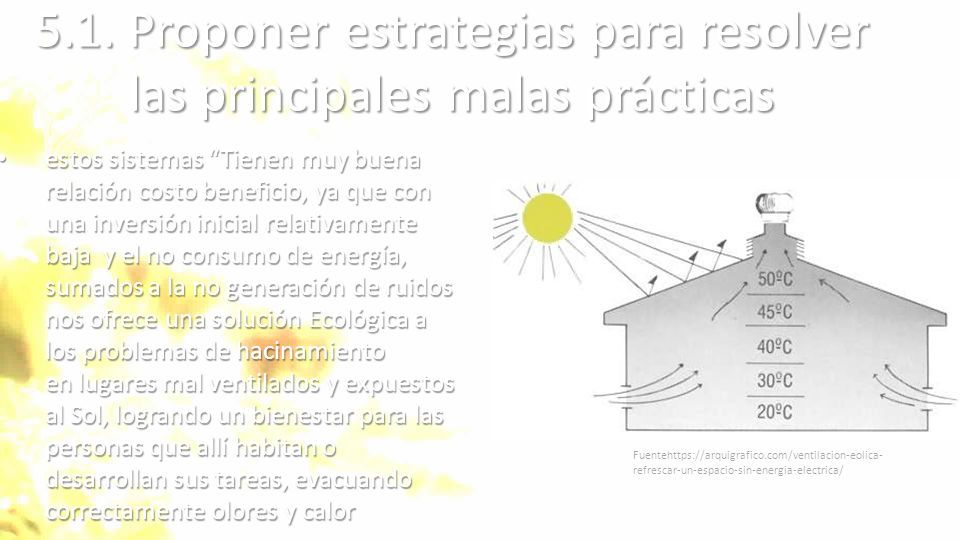

17 5.1. Proponer estrategias para resolver las principales malas prácticas estos sistemas “Tienen muy buena relación costo beneficio, ya que con una inversión inicial relativamente baja y el no consumo de energía, sumados a la no generación de ruidos nos ofrece una solución Ecológica a los problemas de hacinamiento en lugares mal ventilados y expuestos al Sol, logrando un bienestar para las personas que allí habitan o desarrollan sus tareas, evacuando correctamente olores y calor estos sistemas “Tienen muy buena relación costo beneficio, ya que con una inversión inicial relativamente baja y el no consumo de energía, sumados a la no generación de ruidos nos ofrece una solución Ecológica a los problemas de hacinamiento en lugares mal ventilados y expuestos al Sol, logrando un bienestar para las personas que allí habitan o desarrollan sus tareas, evacuando correctamente olores y calor Fuentehttps://arquigrafico.com/ventilacion-eolica- refrescar-un-espacio-sin-energia-electrica/

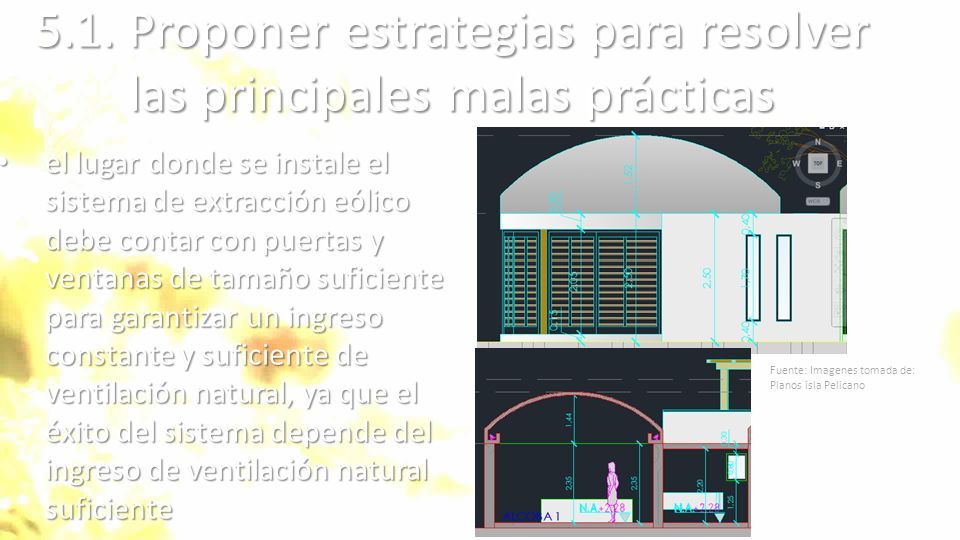

18 5.1. Proponer estrategias para resolver las principales malas prácticas el lugar donde se instale el sistema de extracción eólico debe contar con puertas y ventanas de tamaño suficiente para garantizar un ingreso constante y suficiente de ventilación natural, ya que el éxito del sistema depende del ingreso de ventilación natural suficiente el lugar donde se instale el sistema de extracción eólico debe contar con puertas y ventanas de tamaño suficiente para garantizar un ingreso constante y suficiente de ventilación natural, ya que el éxito del sistema depende del ingreso de ventilación natural suficiente Fuente: Imagenes tomada de: Planos isla Pelicano

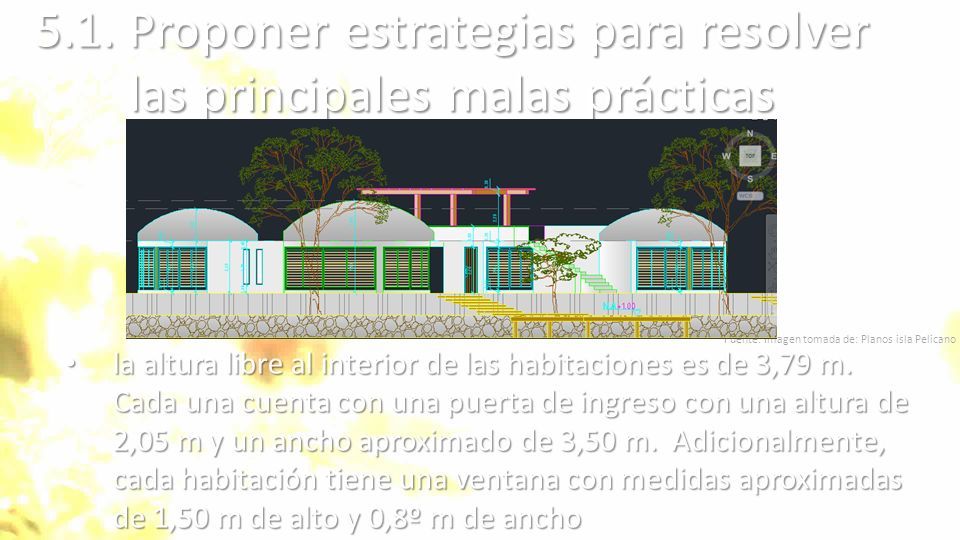

19 5.1. Proponer estrategias para resolver las principales malas prácticas la altura libre al interior de las habitaciones es de 3,79 m. Cada una cuenta con una puerta de ingreso con una altura de 2,05 m y un ancho aproximado de 3,50 m. Adicionalmente, cada habitación tiene una ventana con medidas aproximadas de 1,50 m de alto y 0,8º m de ancho la altura libre al interior de las habitaciones es de 3,79 m. Cada una cuenta con una puerta de ingreso con una altura de 2,05 m y un ancho aproximado de 3,50 m. Adicionalmente, cada habitación tiene una ventana con medidas aproximadas de 1,50 m de alto y 0,8º m de ancho Fuente: Imagen tomada de: Planos isla Pelicano

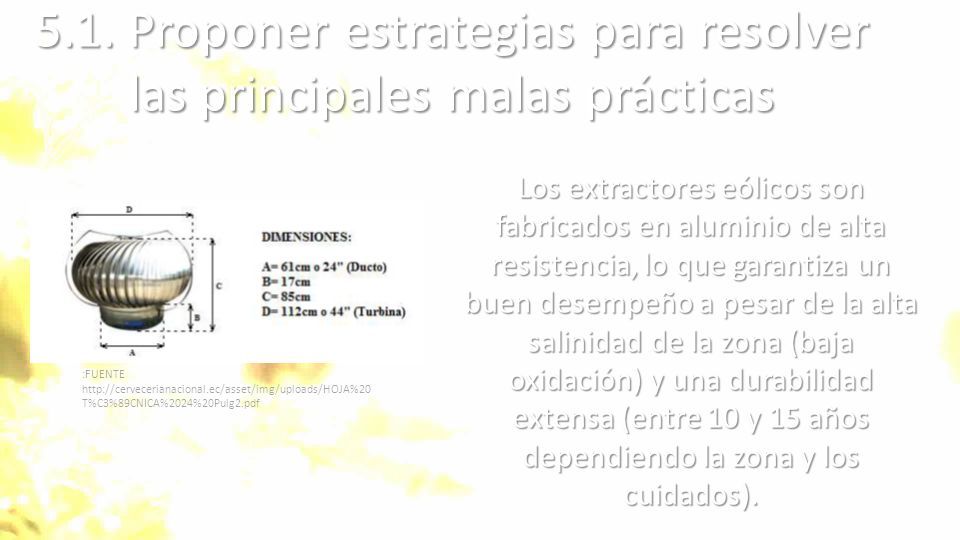

20 5.1. Proponer estrategias para resolver las principales malas prácticas Los extractores eólicos son fabricados en aluminio de alta resistencia, lo que garantiza un buen desempeño a pesar de la alta salinidad de la zona (baja oxidación) y una durabilidad extensa (entre 10 y 15 años dependiendo la zona y los cuidados). :FUENTE http://cervecerianacional.ec/asset/img/uploads/HOJA%20 T%C3%89CNICA%2024%20Pulg2.pdf

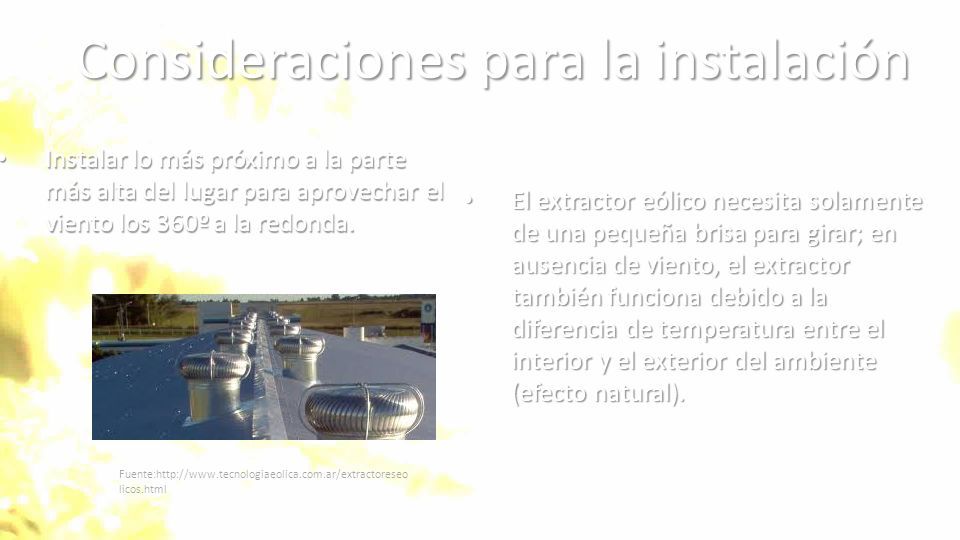

21 Consideraciones para la instalación Instalar lo más próximo a la parte más alta del lugar para aprovechar el viento los 360º a la redonda. Instalar lo más próximo a la parte más alta del lugar para aprovechar el viento los 360º a la redonda. Fuente:http://www.tecnologiaeolica.com.ar/extractoreseo licos.html El extractor eólico necesita solamente de una pequeña brisa para girar; en ausencia de viento, el extractor también funciona debido a la diferencia de temperatura entre el interior y el exterior del ambiente (efecto natural). El extractor eólico necesita solamente de una pequeña brisa para girar; en ausencia de viento, el extractor también funciona debido a la diferencia de temperatura entre el interior y el exterior del ambiente (efecto natural).

22 CRONOGRAMA Programación actividades para suministro e instalación equipo de extracción eólica. Elaborado por los autores

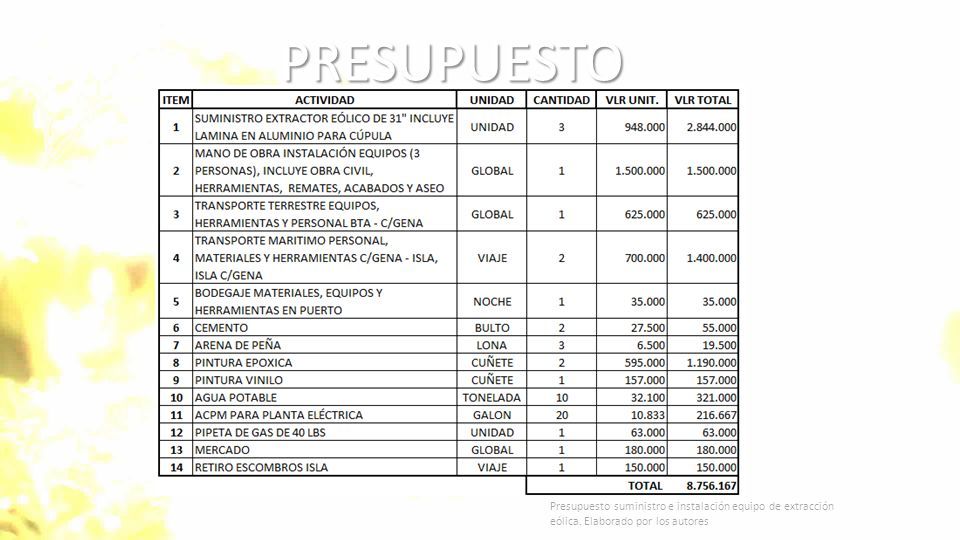

23 PRESUPUESTO Presupuesto suministro e instalación equipo de extracción eólica. Elaborado por los autores

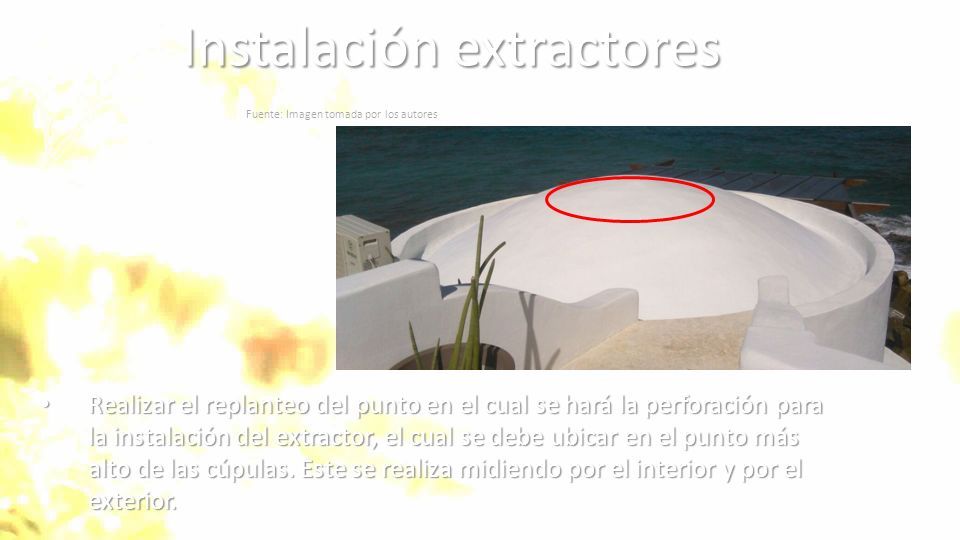

24 Instalación extractores Realizar el replanteo del punto en el cual se hará la perforación para la instalación del extractor, el cual se debe ubicar en el punto más alto de las cúpulas. Este se realiza midiendo por el interior y por el exterior. Realizar el replanteo del punto en el cual se hará la perforación para la instalación del extractor, el cual se debe ubicar en el punto más alto de las cúpulas. Este se realiza midiendo por el interior y por el exterior. Fuente: Imagen tomada por los autores

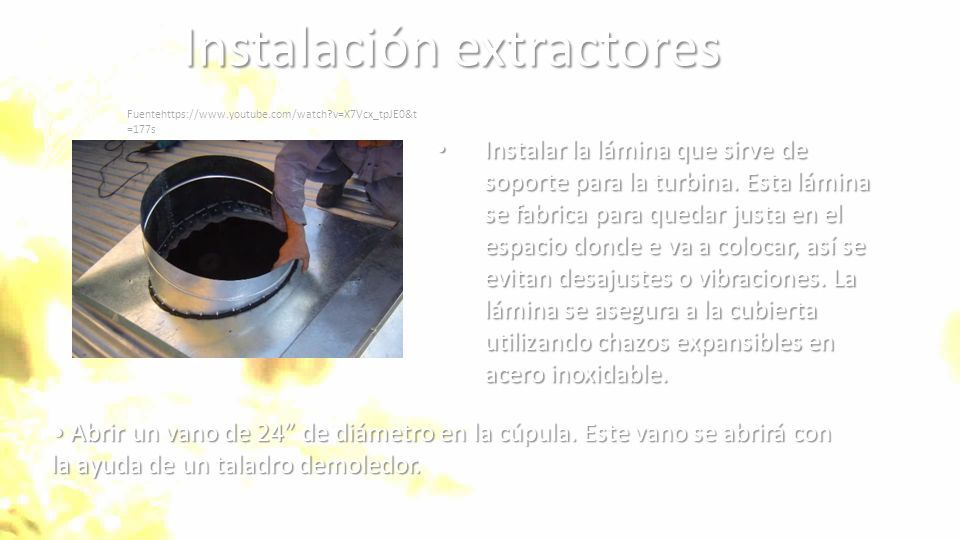

25 Instalación extractores Abrir un vano de 24” de diámetro en la cúpula. Este vano se abrirá con la ayuda de un taladro demoledor. Abrir un vano de 24” de diámetro en la cúpula. Este vano se abrirá con la ayuda de un taladro demoledor. Fuentehttps://www.youtube.com/watch?v=X7Vcx_tpJE0&t =177s Instalar la lámina que sirve de soporte para la turbina. Esta lámina se fabrica para quedar justa en el espacio donde e va a colocar, así se evitan desajustes o vibraciones. La lámina se asegura a la cubierta utilizando chazos expansibles en acero inoxidable. Instalar la lámina que sirve de soporte para la turbina. Esta lámina se fabrica para quedar justa en el espacio donde e va a colocar, así se evitan desajustes o vibraciones. La lámina se asegura a la cubierta utilizando chazos expansibles en acero inoxidable.

26 6.APORTES AMBIENTALES

27 6.1 Aportes a la construcción. extractores eólicos no requieren de ductería para su funcionamiento extractores eólicos no requieren de ductería para su funcionamiento Fuente Imagen del quisco tomada por los autores no se requieren conexiones eléctricas para el funcionamiento de los extractores no se requieren conexiones eléctricas para el funcionamiento de los extractores ahorro de energía y materias primas ahorro de energía y materias primas innovación innovación

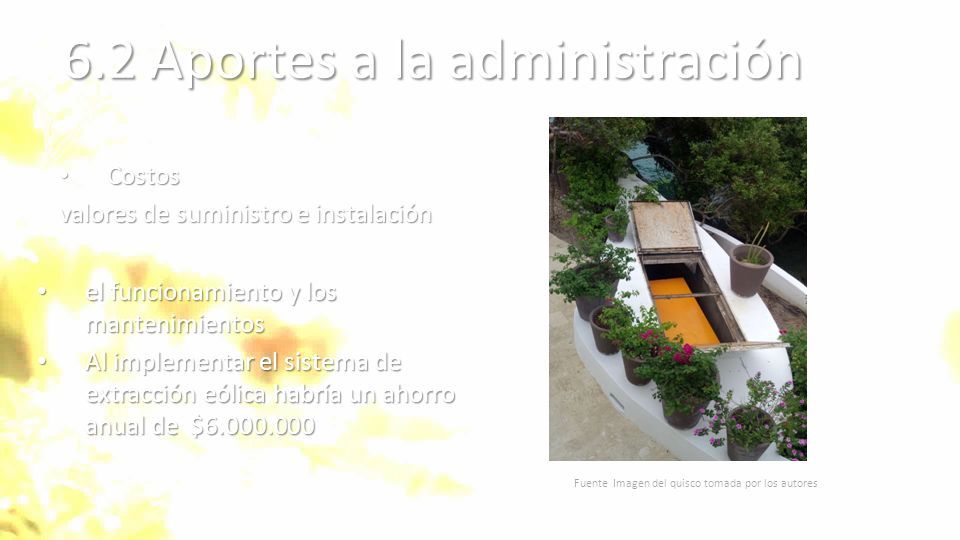

28 6.2 Aportes a la administración Costos Costos valores de suministro e instalación Fuente Imagen del quisco tomada por los autores el funcionamiento y los mantenimientos el funcionamiento y los mantenimientos Al implementar el sistema de extracción eólica habría un ahorro anual de $6.000.000 Al implementar el sistema de extracción eólica habría un ahorro anual de $6.000.000

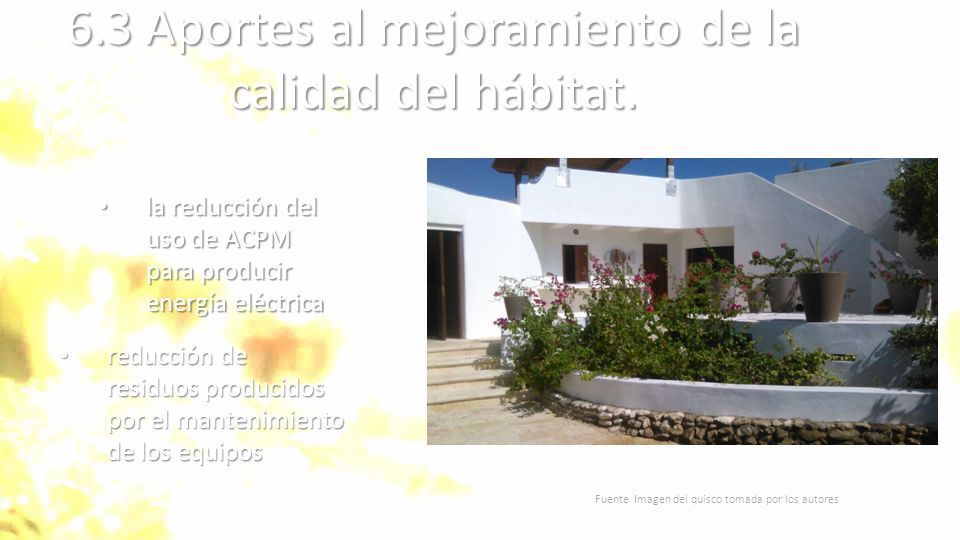

29 6.3 Aportes al mejoramiento de la calidad del hábitat. la reducción del uso de ACPM para producir energía eléctrica la reducción del uso de ACPM para producir energía eléctrica Fuente Imagen del quisco tomada por los autores reducción de residuos producidos por el mantenimiento de los equipos reducción de residuos producidos por el mantenimiento de los equipos

30 7.CONCLUSIONES.

31 7.1 Sobre la situación actual Como conclusión sobre este punto se puede decir que en el proyecto seleccionado se identificaron buenas y malas prácticas ambientales. Con respecto a las buenas prácticas, relacionadas con el sistema fotovoltaico usado en el quisco, se puede decir que es algo que aporta bastante al ambiente y al hábitat de la zona, y que a plazo futuro se podría llegar a implementar en otras zonas del proyecto acercándolo así más al mundo de la espiral Como conclusión sobre este punto se puede decir que en el proyecto seleccionado se identificaron buenas y malas prácticas ambientales. Con respecto a las buenas prácticas, relacionadas con el sistema fotovoltaico usado en el quisco, se puede decir que es algo que aporta bastante al ambiente y al hábitat de la zona, y que a plazo futuro se podría llegar a implementar en otras zonas del proyecto acercándolo así más al mundo de la espiral

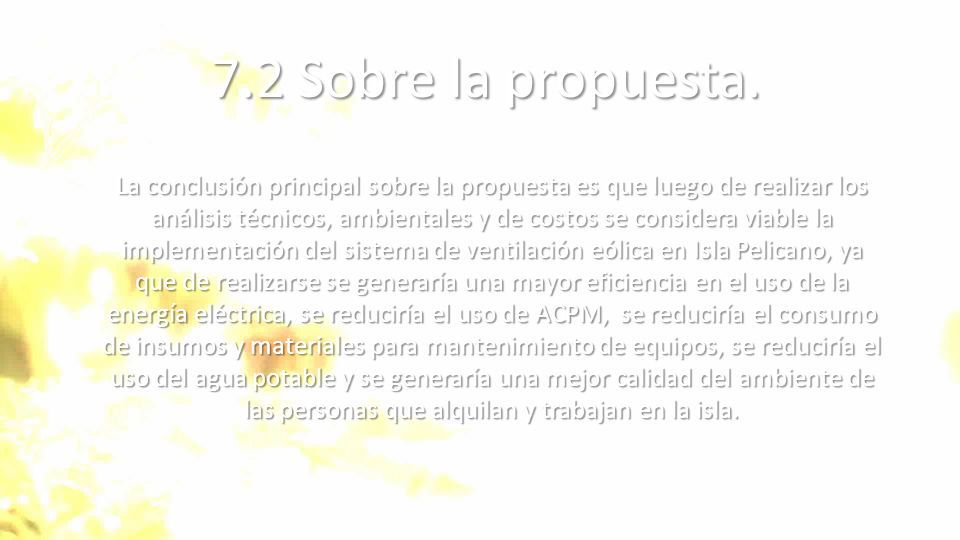

32 7.2 Sobre la propuesta. La conclusión principal sobre la propuesta es que luego de realizar los análisis técnicos, ambientales y de costos se considera viable la implementación del sistema de ventilación eólica en Isla Pelicano, ya que de realizarse se generaría una mayor eficiencia en el uso de la energía eléctrica, se reduciría el uso de ACPM, se reduciría el consumo de insumos y materiales para mantenimiento de equipos, se reduciría el uso del agua potable y se generaría una mejor calidad del ambiente de las personas que alquilan y trabajan en la isla.

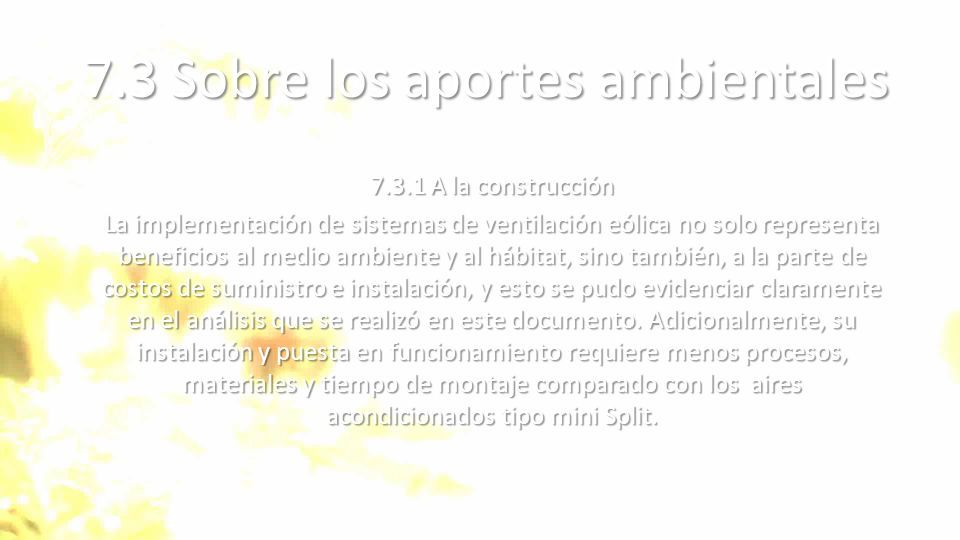

33 7.3 Sobre los aportes ambientales 7.3.1 A la construcción La implementación de sistemas de ventilación eólica no solo representa beneficios al medio ambiente y al hábitat, sino también, a la parte de costos de suministro e instalación, y esto se pudo evidenciar claramente en el análisis que se realizó en este documento. Adicionalmente, su instalación y puesta en funcionamiento requiere menos procesos, materiales y tiempo de montaje comparado con los aires acondicionados tipo mini Split.

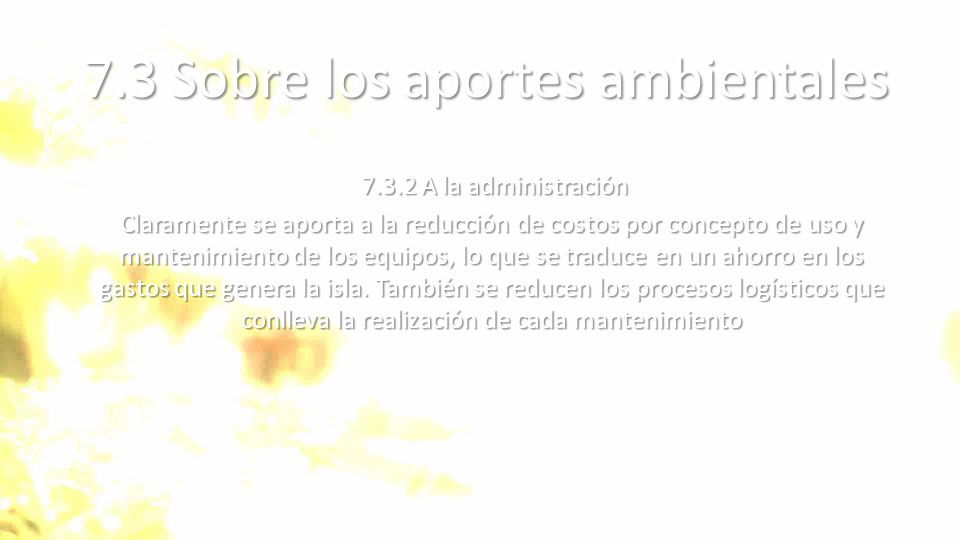

34 7.3 Sobre los aportes ambientales 7.3.2 A la administración 7.3.2 A la administración Claramente se aporta a la reducción de costos por concepto de uso y mantenimiento de los equipos, lo que se traduce en un ahorro en los gastos que genera la isla. También se reducen los procesos logísticos que conlleva la realización de cada mantenimiento

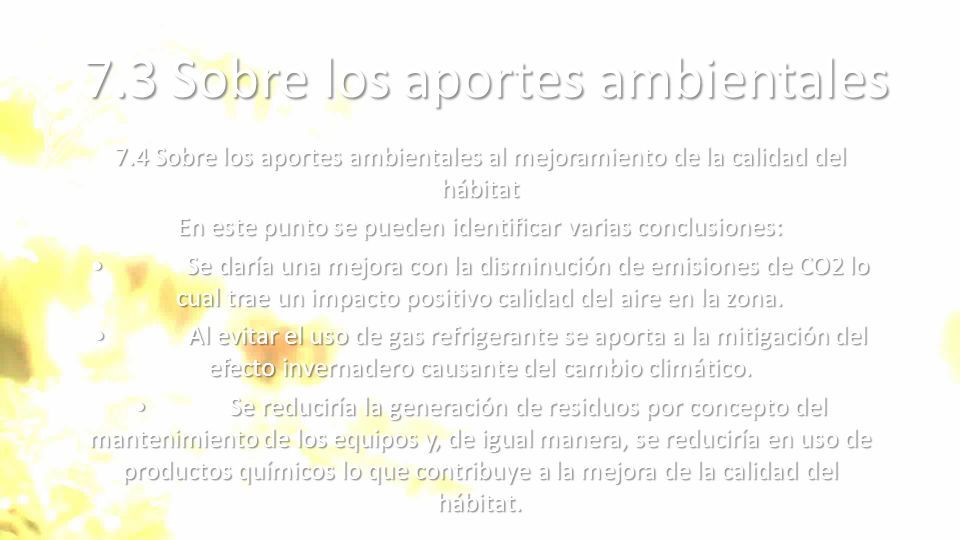

35 7.3 Sobre los aportes ambientales 7.4 Sobre los aportes ambientales al mejoramiento de la calidad del hábitat En este punto se pueden identificar varias conclusiones: Se daría una mejora con la disminución de emisiones de CO2 lo cual trae un impacto positivo calidad del aire en la zona.Se daría una mejora con la disminución de emisiones de CO2 lo cual trae un impacto positivo calidad del aire en la zona. Al evitar el uso de gas refrigerante se aporta a la mitigación del efecto invernadero causante del cambio climático.Al evitar el uso de gas refrigerante se aporta a la mitigación del efecto invernadero causante del cambio climático. Se reduciría la generación de residuos por concepto del mantenimiento de los equipos y, de igual manera, se reduciría en uso de productos químicos lo que contribuye a la mejora de la calidad del hábitat.Se reduciría la generación de residuos por concepto del mantenimiento de los equipos y, de igual manera, se reduciría en uso de productos químicos lo que contribuye a la mejora de la calidad del hábitat.

36 8.BIBLIOGRAFIA
