1 UNIVERSIDAD ALAS PERUANAS FACULTAD DE INGENIERIA Y ARQUITECTURA ESCUELA PROFESIONAL DE INGENIERIA CIVIL “CONCRETO ARMADO II” INTEGRANTES : -GUZMAN MAMANI Dante Angelo -URPEQUE ROMERO Frank Serghio “PREDIMENSIONAMIENTO, ANÁLISIS DINÁMICO DE VIVIENDA MULTIFAMILIAR CON SOTANO” DOCENTE : -ING. WILSON CHAMBILLA

2 Ubicación: El terreno sobre la que radicará la edificación multifamiliar está situada av. Celestino Vargas N°333 colindante con la calle Granada y el callejón Ovalo, en el distrito de Pocollay, ciudad de Tacna.

3

4 Fotografías del terreno

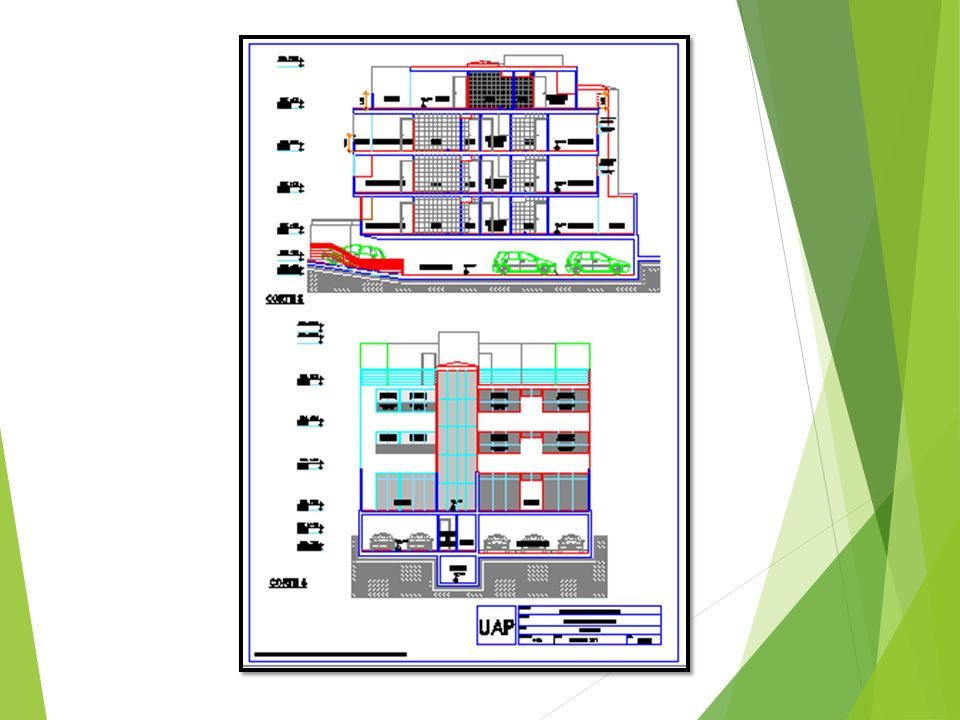

5 PLANOS

6

7

8

9

10

11

12 Características estructurales del proyecto El funcionamiento adecuado del sistema será realizado conforme a las normas: ● Reglamento Nacional de Edificaciones vigente. ● Norma de Cargas E.020. ● Norma de Diseño Sismorresistente E.030. ● Norma de Suelos y Cimentaciones E.050. ● Norma Nacional de Concreto Armado E.060. Programas de Cómputo: Para el análisis del edificio se empleará el programa ETABS2013. Este es un programa para análisis estructural y diseño de estructuras que incluye las mejores técnicas actualmente disponibles.

13 La edificación se va considerar como una estructura Aplicada donde van a intervenir los siguientes elementos estructurales:  Losa aligerada  Vigas en eje X-X,eje Y-Y  Columnas Tienen un comportamiento estructural, es decir soportan el peso de las cargas vivas y cargas muertas. Características de nuestra edificación de 5 Niveles son las siguientes. DATOS GENERRALES DE LA EDIFICACION DATOS GEOMETRICO Longitud Total X15.26 m Longitud Total y25.30 m Altura del primer piso2.45 m N° Pórticos X-X9 N° Pórticos Y-Y3 DATOS PARA EL DISEÑO Niveles5 Carga viva200kg/m2 Usoviviendas f'c210 kg/cm2

14 Según esta regla práctica se considera los siguientes espesores de losa para cada longitud de luz libre: PREDIMENSIONAMIENTO

15 LOSA ALIGERADA PAÑOLONGITUDALTURA (h) 13.910.1564 24.10.164 32.450.098 42.90.116 53.10.124 64.340.1736 74.530.1812 83.950.158 93.240.1296 102.950.118 112.920.1168 h=L/25 MAYOR (h) 0.1812 Al tener una altura de 0.18m podemos uniformizar todas nuestros paños con una losa de 0.2 m PREDIMENSIONAMIENTO

16 PREDIMENSIONAMIENTO (h) es el peralte de la viga h= l/10 en el caso de vigas interiores h= l/12 en el caso de vigas perimétricas

17 PREDIMENSIONAMIENTO VIGAS TRAMOLONGITUDL/10L/12 16.90.690.575 26.90.690.575 36.90.690.575 46.90.690.575 56.90.690.575 66.980.6980.58166667 76.980.6980.58166667 86.980.6980.58166667 96.550.6550.54583333 103.950.3950.32916667 MAYOR (h)0.69 MENOR (h)0.395 Concluimos que la base de las vigas sea 0.25 m por norma y el peralte de las vigas internas 0.70 m y el de las vigas perimétricas 0.40 cm, en el caso de ductos utilizaremos una viga chata de 0.25x0.20

18 PREDIMENSIONAMIENTO TIPO DE VIGASDIMENSIONES V-125x70 cm V-225x40 cm V-325x20 cm

19 PREDIMENSIONAMIENTO Donde: P(servicio) = P. A. N A = área tributaria N = número de pisos

20 PREDIMENSIONAMIENTO Considerando el área del primer nivel como 244.08 m2 y los valores de verificación de una estructura aporticada. Edificios categoría C (ver E030) P = 1000 kg/m2 podemos decir que la estructura de 3 pisos y azotea pesa 244.08 x 4= 976.32 m2 976.32 m2 x 1000 kg/m2 = 976320.00 kg Diseño C-1

21 PREDIMENSIONAMIENTO Edificios categoría C (ver E-030) P = 1000 kg/m2 Aplicando las fórmulas: Área de columna centradas = P (servicio) / 0,45f‘c ÁREA= 10331.428 CM2 CONSIDERANDO 8 COLUMNAS EN EL DISEÑO ÁREA POR COLUMNA: 1291.428 cm2 x columna Entonces una columna de 35cm x 40cm = 1400 cm2 COLUMNAPESO COEF. C-1F´c(kg/cm2) AREA DE COLUMNA (cm2) C-1 976320 0.4521010331.428

22 ANALISIS DINAMICO El análisis se realizó según la norma vigente NTE E- 030 del Reglamento Nacional de Edificaciones. Parámetros sísmicos: Factor de Zona: Z = 0.4 (Zona 3) Factor de Uso:U = 1.0 (Edificación Común) Factor de suelo: S = 1.2 (Suelo itermedio) Periodo de la plataformaTp = 0.6 Coeficiente de reducción dirección horizontal Rx =8 (Pórticos) Coeficiente de reducción dirección verticalRy =8 (Pórticos)

23 ANALISIS DINAMICO A partir de estos valores se determino el espectro de pseudo aceleraciones en X-X

24 ANALISIS DINAMICO A partir de estos valores se determino el espectro de pseudo aceleraciones en Y-Y

25 ANALISIS DINAMICO CARGAS MUERTAS: Peso de los acabados: 100 Kg/m2 Peso de losa aligerada h=0.20m:300Kg/m2 CARGAS VIVAS: Vivienda: 200Kg/m2 Techo: 100Kg/m2 Cabe mencionar que para el análisis sísmico, las cargas vivas han sido reducidas al 25% en concordancia con la NTE E-030.

26 ANALISIS DINAMICO Tabla 01 Periodos y modos de vibración

27 ANALISIS DINAMICO Figura nro. 01 Modo 1 eje x-x T=0.198seg. Figura nro. 02 Modo 3 eje Y-Y T=0.091seg.

28 ANALISIS DINAMICO Tabla 02 Distorsiones de entre piso en el eje X-X

29 ANALISIS DINAMICO Tabla 02 Distorsiones de entre piso en el eje Y-Y

30 ANALISIS DINAMICO Tabla 04 Masa

31 Calculando los cortantes por cada piso se tiene : En la tabla 05 se hace una comparación del cortante estático y dinámico obtenido para esta edificación. Como se observa en la tabla 05, se cumple con lo mínimo indicado por la NTE E-030 (Vd>90% Ve), en este caso no es necesario amplificar la fuerza por corte.

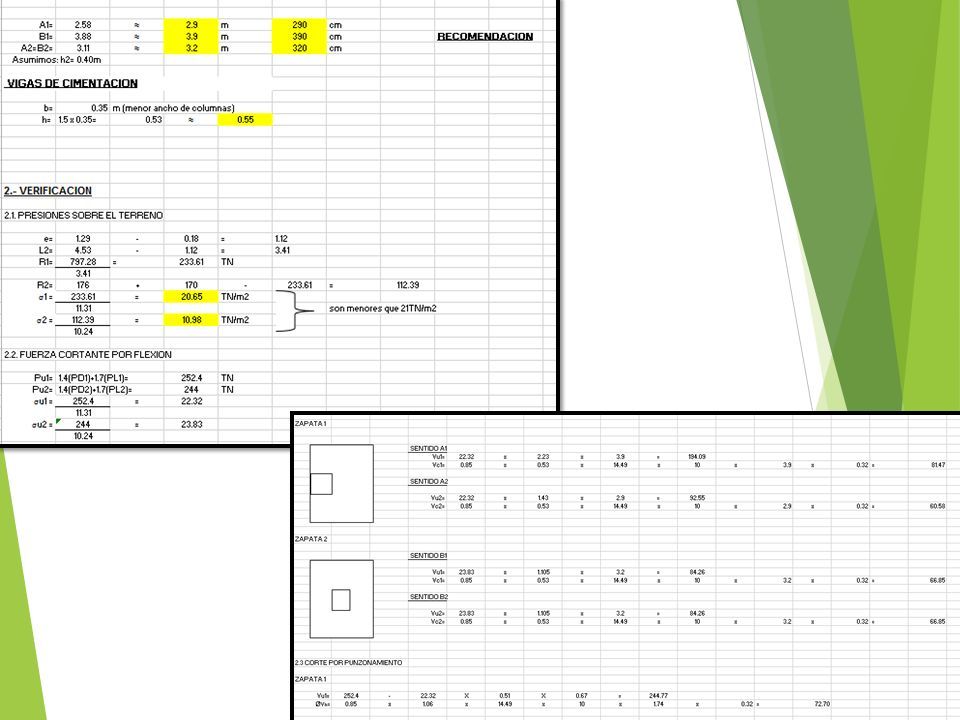

32 DISEÑO ZAPATAS CONECTADAS La zapata conectada está compuesta por una zapata excéntrica y una zapata interior unida por una viga de conexión rígida, que permite controlar la rotación de la zapata excéntrica correspondiente a la columna perimetral. Se considera una solución económica. Se utilizan generalmente cuando el terreno es de baja capacidad portante o cuando se quiere aliviar las presiones de la zapata al terreno.

33 DISEÑO ZAPATAS CONECTADAS

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66 CONCLUSIONES: Es factible realizar el pre dimensionamiento de una estructura utilizando el ante proyecto arquitectónico y unos pocos indicadores. Se requieren unos conocimientos mínimos de sistemas estructurales. La importancia de determinar preliminarmente las posibles dimensiones de una estructura radica fundamentalmente en dos aspectos. Preveer desde el proyecto arquitectónico los espacios adecuados para los elementos estructurales y lograr una valoración preliminar muy ajustada de las cantidades de obra estructural, dato importantísimo para realizar los estudios de pre factibilidad y factibilidad del proyecto Una correcta selección del sistema estructural y de sus dimensiones desde el inicio del proyecto arquitectónico redunda en una mayor claridad de información, certeza de costos y calidad de producto. La diferencia entre zapatas combinadas y zapatas conectadas es que en la primera, las columnas transfieren esfuerzos a un mismo cimiento; mientras que en la segunda, cada columna posee su propia cimentación y estas están unidas por una viga de conexión. Se debe diseñar tomando en consideración las características del suelo (capacidad admisible).
