FUNDAMENTOS DE TREN DE FUERZA

Presentación del tema: "FUNDAMENTOS DE TREN DE FUERZA"— Transcripción de la presentación:

1 FUNDAMENTOS DE TREN DE FUERZA
Sesión N° : 1 FUNDAMENTOS DE TREN DE FUERZA Ing. Jorge Pérez Villa

2 SABERES PREVIOS

3 PROBLEMATIZACION ¿Cómo éstas máquinas pueden mover o acarrear grandes cargas Partiendo de la energía que le proporciona el motor?

4 LOGRO DE LA SESION Al término de la sesión el alumno estará en la condición de identificar los 3 tipos de transmisión presentes en maquinaria pesada

5 MOTIVACION

6 Finalidad del sistema de transmisión
Es el conjunto de componentes o subsistemas que interactúan entre si para llevar la potencia mecánica giratoria del motor a las ruedas motrices

7 Sistemas de Transmisión
Transmisión Mecánica Transmisión POWER SHIFT Transmisión Hidrostática Transmisión Eléctrica

8 Transmisión MECÁNICA

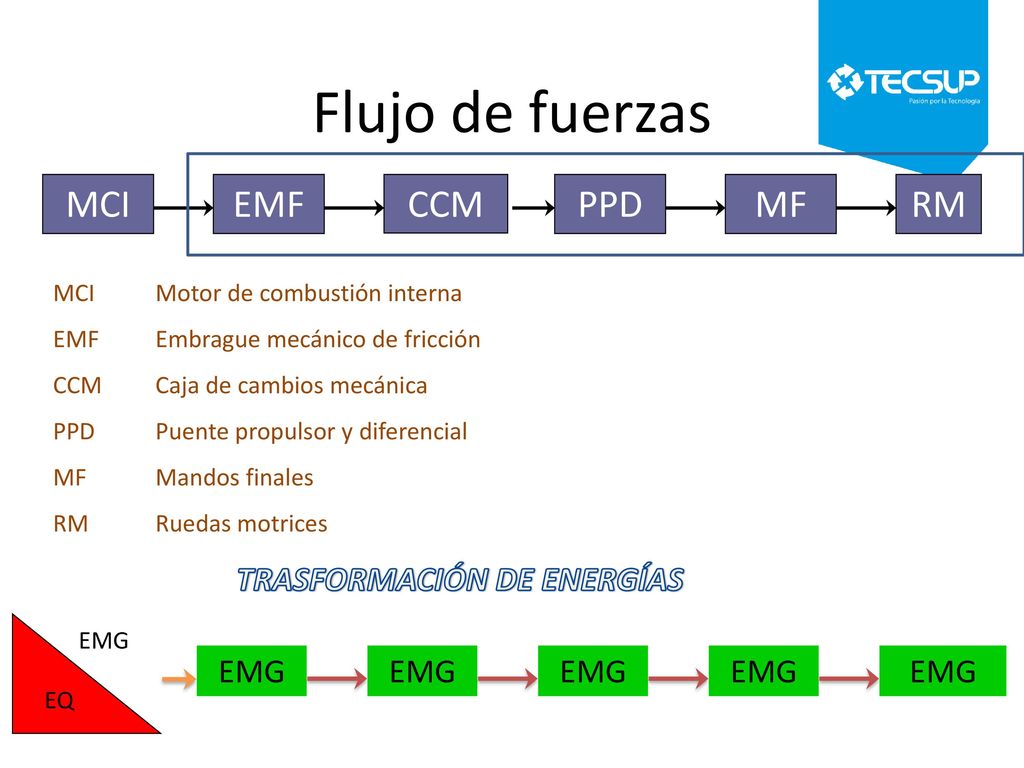

9 Flujo de fuerzas MCI EMF CCM PPD MF RM TRASFORMACIÓN DE ENERGÍAS EMG
MCI Motor de combustión interna EMF Embrague mecánico de fricción CCM Caja de cambios mecánica PPD Puente propulsor y diferencial MF Mandos finales RM Ruedas motrices TRASFORMACIÓN DE ENERGÍAS EMG EMG EMG EMG EMG EMG EQ

10 Características de la Transmisión Mecánica
Eficiente. Economía de combustible. El motor se apaga ante sobrecargas.

11 Aplicaciones Tractores Sobre Orugas (antiguos) Autos de Turismo
Tractocamiones Camiones semi-pesados Buses Volquetes

12 SERVOTRANSMISION

13

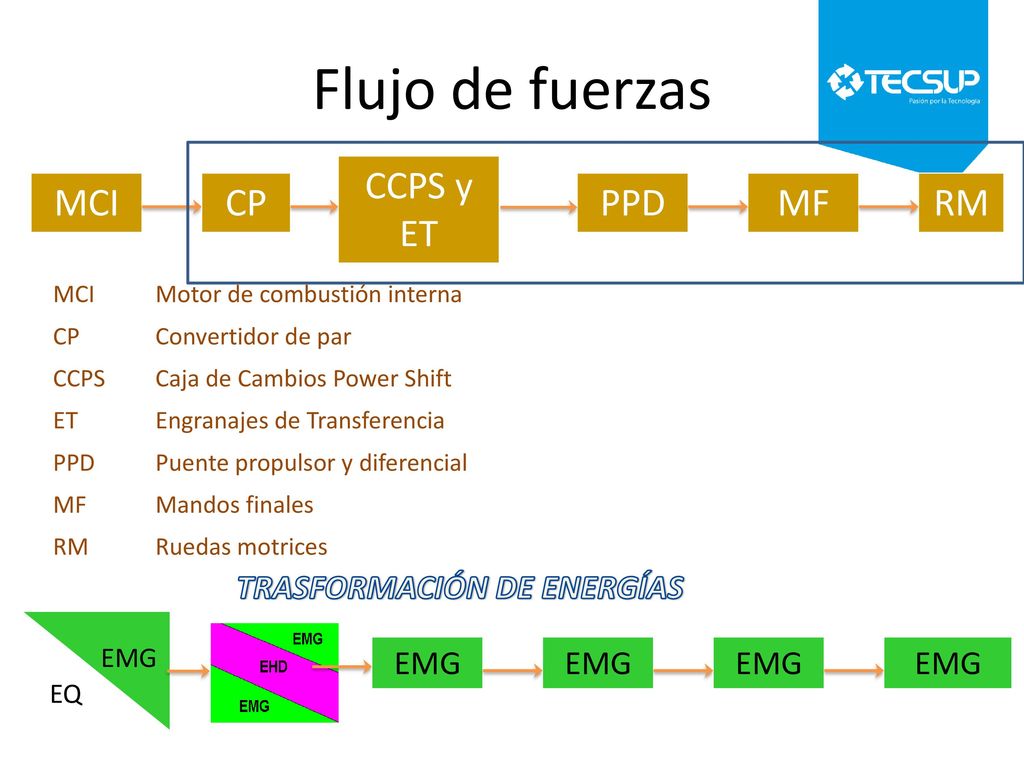

14 Flujo de fuerzas CCPS y ET MCI CP PPD MF RM TRASFORMACIÓN DE ENERGÍAS
MCI Motor de combustión interna CP Convertidor de par CCPS Caja de Cambios Power Shift ET Engranajes de Transferencia PPD Puente propulsor y diferencial MF Mandos finales RM Ruedas motrices TRASFORMACIÓN DE ENERGÍAS EMG EMG EMG EMG EMG EQ

15 Características de la Servotransmisión
Menos eficiente, perdidas por calor. Mayor consumo de combustible El motor no se apaga ante sobrecargas. Se tiene una multiplicación de torque.

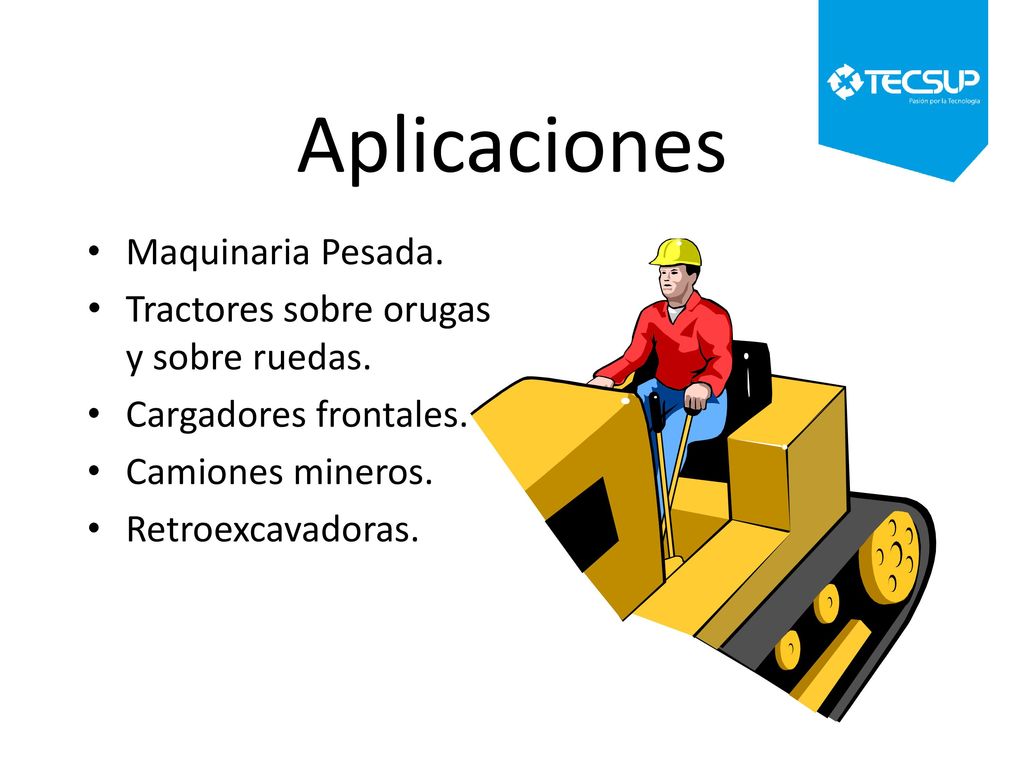

16 Aplicaciones Maquinaria Pesada. Tractores sobre orugas y sobre ruedas.
Cargadores frontales. Camiones mineros. Retroexcavadoras.

17 Transmisión HIDROSTÁTICA

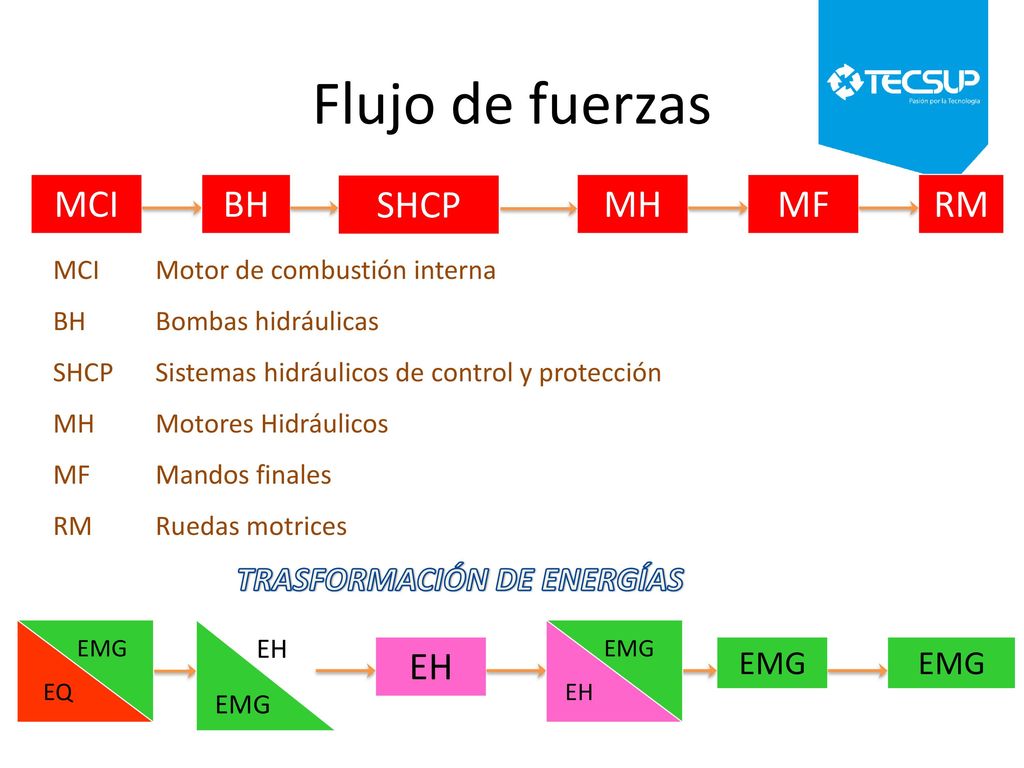

18 Flujo de fuerzas MCI BH SHCP MH MF RM EH TRASFORMACIÓN DE ENERGÍAS EMG
MCI Motor de combustión interna BH Bombas hidráulicas SHCP Sistemas hidráulicos de control y protección MH Motores Hidráulicos MF Mandos finales RM Ruedas motrices TRASFORMACIÓN DE ENERGÍAS EQ EMG EH EH EMG EH EMG EMG EMG

19 Características de la Transmisión Hidrostática
Velocidad limitada por las perdidas en el sistema. No se requiere caja de transmisión. Se logran velocidades constantes. El motor no se detiene a pesar de sobrecargas

20 Aplicaciones Tractores sobre orugas Excavadoras. Palas hidráulicas

21

22 Transmisión ELÉCTRICA

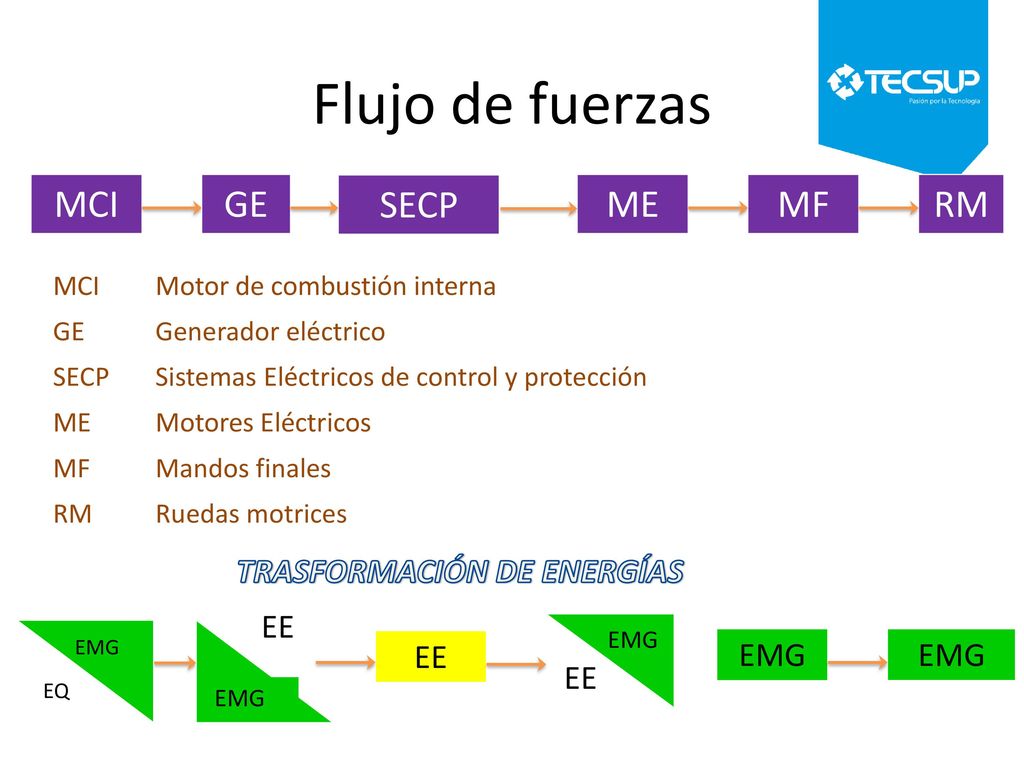

23 Flujo de fuerzas MCI GE SECP ME MF RM TRASFORMACIÓN DE ENERGÍAS EE EMG
MCI Motor de combustión interna GE Generador eléctrico SECP Sistemas Eléctricos de control y protección ME Motores Eléctricos MF Mandos finales RM Ruedas motrices TRASFORMACIÓN DE ENERGÍAS EE EMG EMG EE EMG EMG EE EQ EMG

24 Características de la Transmisión Eléctrica
Menos componentes mecánicos Menor consumo de combustible. No necesita caja de cambios.

25 Aplicaciones Palas electromecánicas
Cargadores frontales utilizados en minería Camiones mineros Palas electromecánicas

26

27 ACTIVIDAD GRUPAL EN CLASE

28 EN CONCLUSIÓN…!

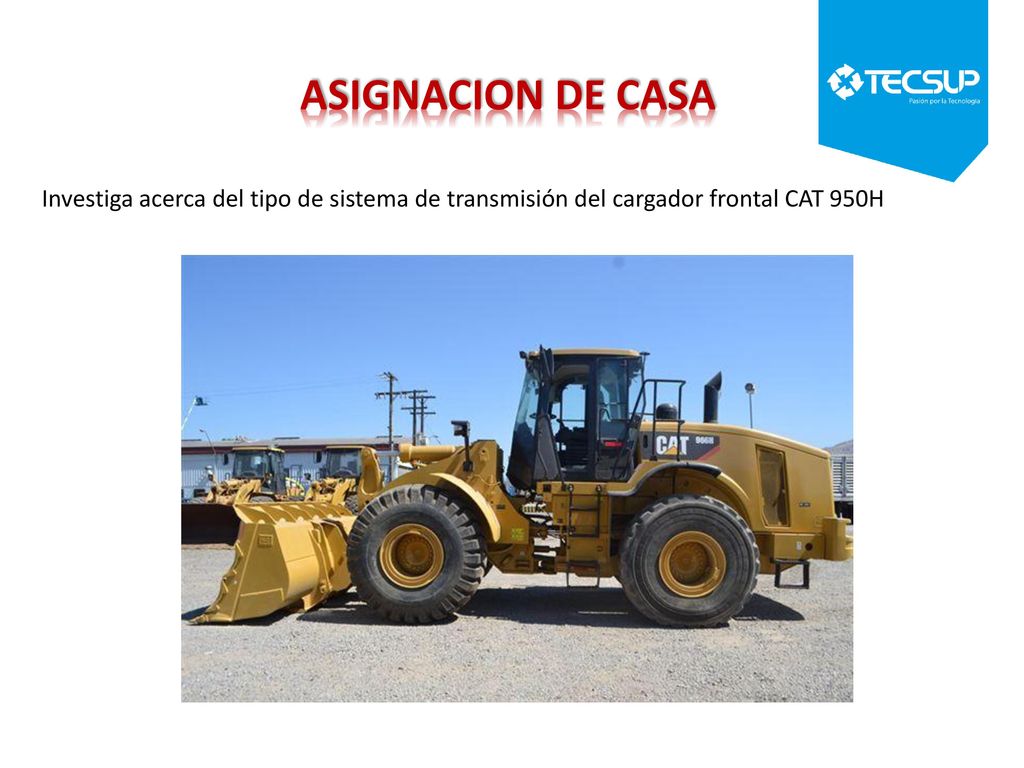

29 ASIGNACION DE CASA Investiga acerca del tipo de sistema de transmisión del cargador frontal CAT 950H
