Entrenamiento en Partículas Magnéticas Nivel 2

Presentación del tema: "Entrenamiento en Partículas Magnéticas Nivel 2"— Transcripción de la presentación:

1 Entrenamiento en Partículas Magnéticas Nivel 2
Sistemas de Ensayo UD 4.0 Ensayos No Destructivos Agosto de 2017

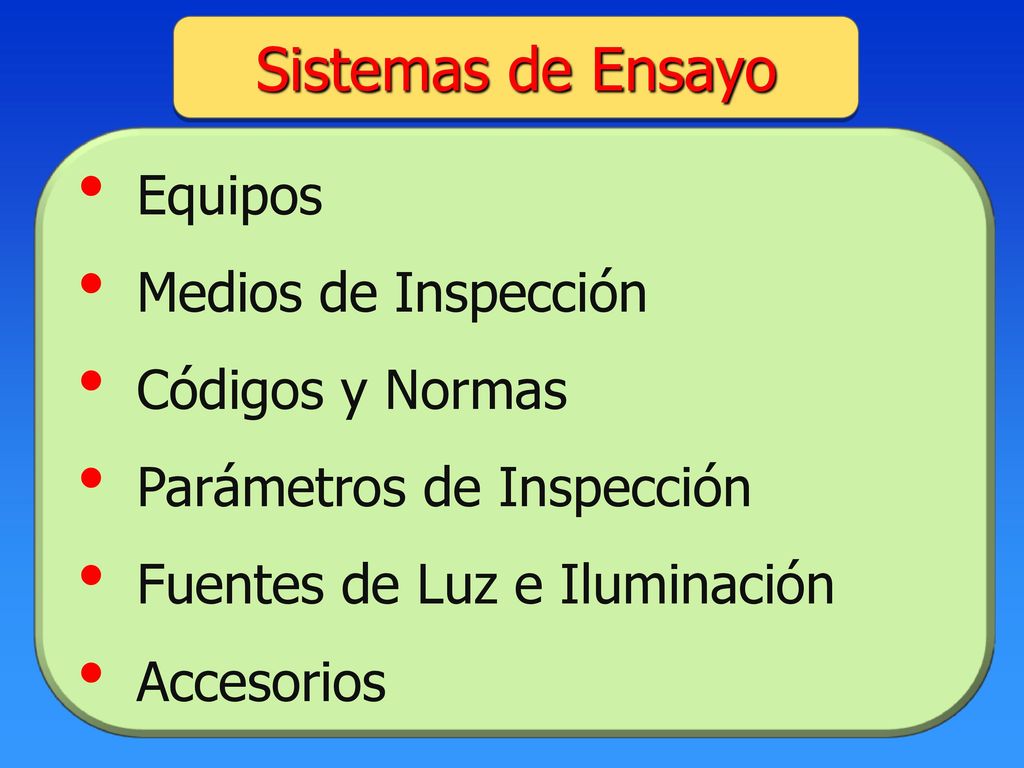

2 Sistemas de Ensayo Equipos Medios de Inspección Códigos y Normas
Parámetros de Inspección Fuentes de Luz e Iluminación Accesorios

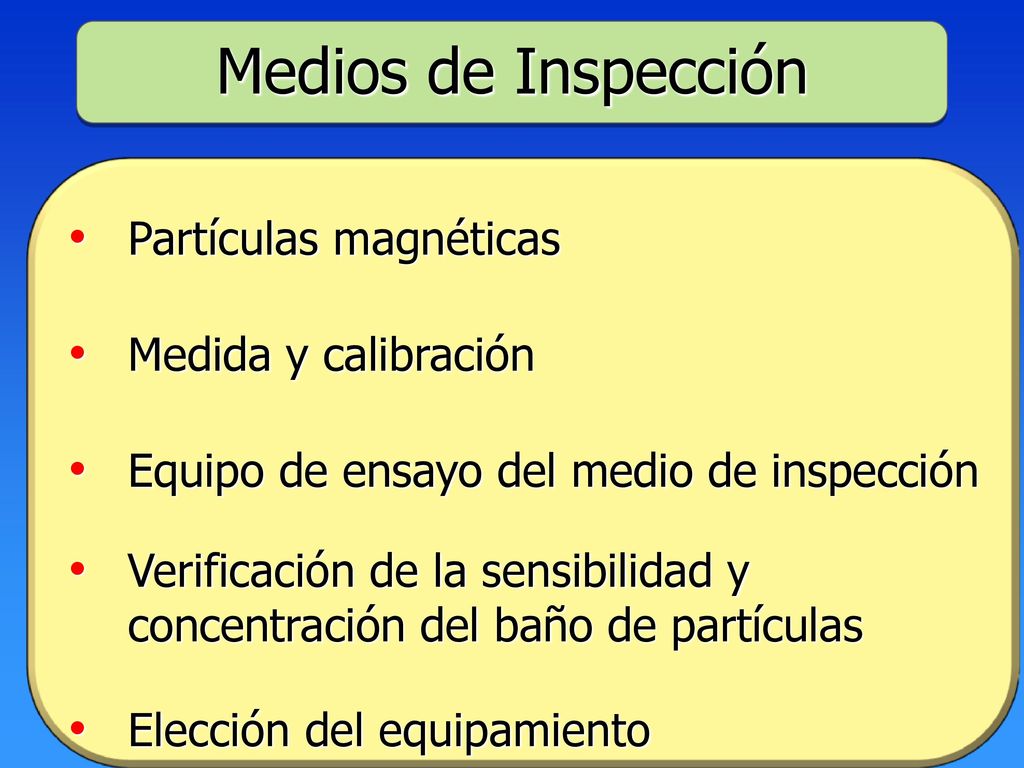

3 Medios de Inspección Partículas magnéticas Medida y calibración
Equipo de ensayo del medio de inspección Verificación de la sensibilidad y concentración del baño de partículas Elección del equipamiento

4 Partículas Las partículas magnéticas se clasifican en función del tipo de pigmento con que se mezclan, para aumentar su visibilidad; y en función de sí disponen o no de un vehículo de suspensión. En función del tipo de pigmento, se dividen en dos grupos: las visibles, que producen un buen contraste con relación a la superficie de la pieza a ensayar, bajo luz visible o blanca, para lo cual se colorean en rojo, amarillo, etc.; y las fluorescentes, cuyos pigmentos producen fluorescencia cuando están sometidas a luz ultravioleta. Existe un tercer tipo de partículas con pigmentos que son visibles tanto con luz blanca como con luz ultravioleta.

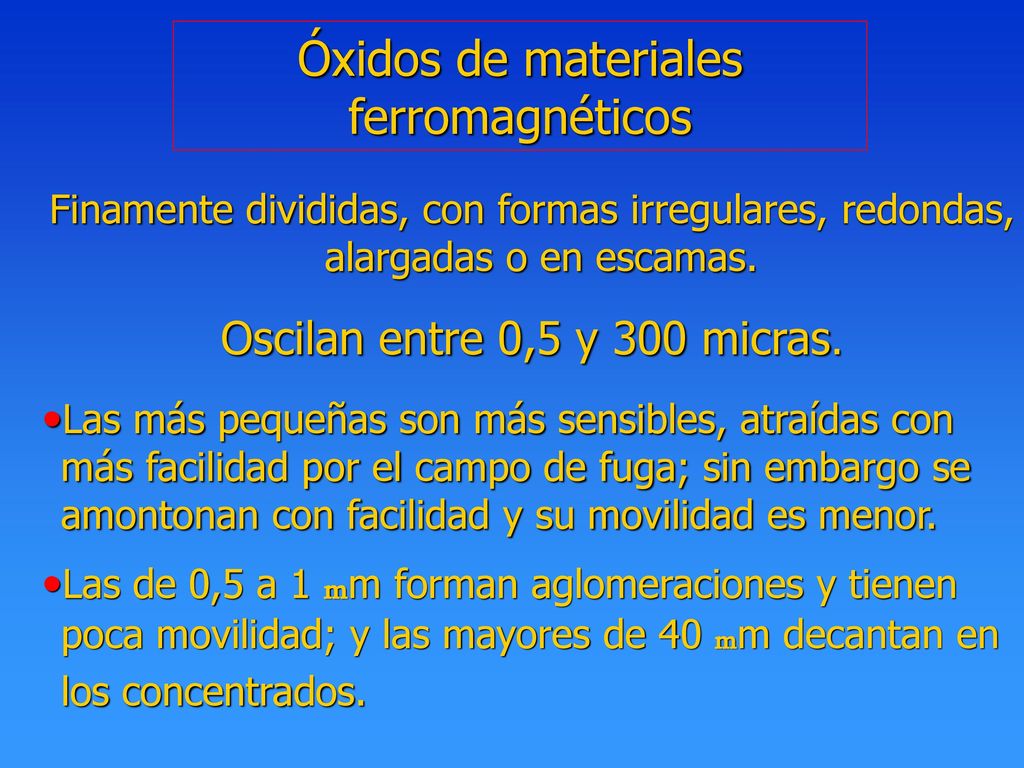

5 Óxidos de materiales ferromagnéticos
Finamente divididas, con formas irregulares, redondas, alargadas o en escamas. Oscilan entre 0,5 y 300 micras. Las más pequeñas son más sensibles, atraídas con más facilidad por el campo de fuga; sin embargo se amontonan con facilidad y su movilidad es menor. Las de 0,5 a 1 mm forman aglomeraciones y tienen poca movilidad; y las mayores de 40 mm decantan en los concentrados.

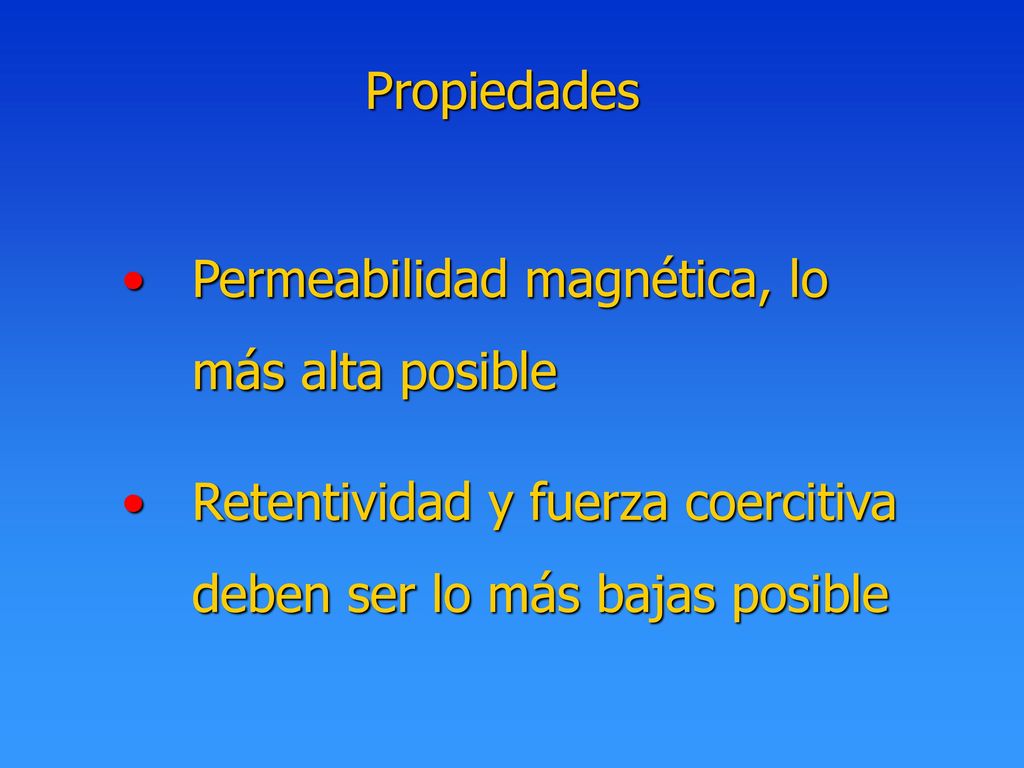

6 Propiedades Permeabilidad magnética, lo más alta posible Retentividad y fuerza coercitiva deben ser lo más bajas posible

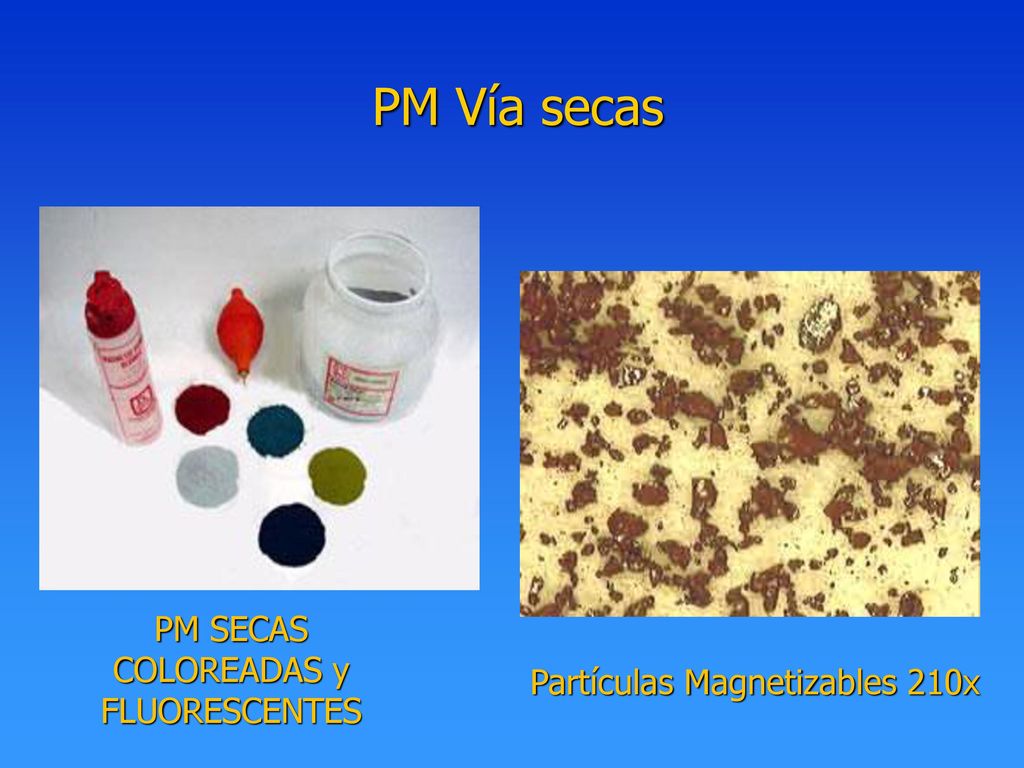

7 COLOREADAS y FLUORESCENTES
PM Vía secas PM SECAS COLOREADAS y FLUORESCENTES Partículas Magnetizables 210x

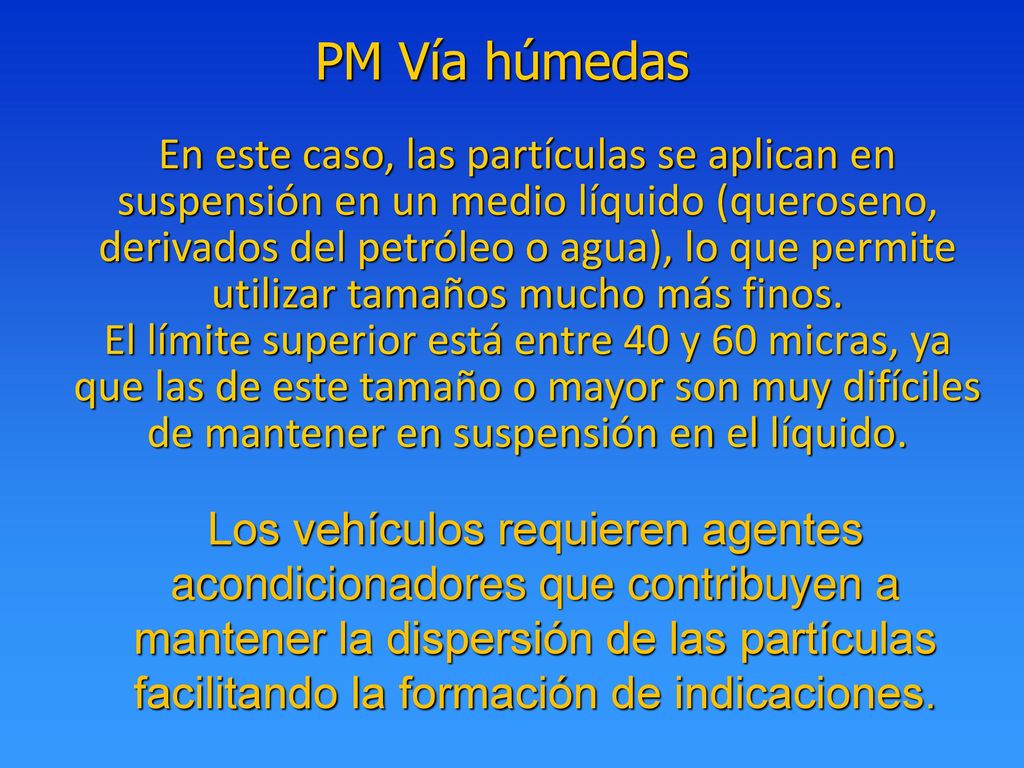

8 PM Vía húmedas En este caso, las partículas se aplican en suspensión en un medio líquido (queroseno, derivados del petróleo o agua), lo que permite utilizar tamaños mucho más finos. El límite superior está entre 40 y 60 micras, ya que las de este tamaño o mayor son muy difíciles de mantener en suspensión en el líquido. Los vehículos requieren agentes acondicionadores que contribuyen a mantener la dispersión de las partículas facilitando la formación de indicaciones.

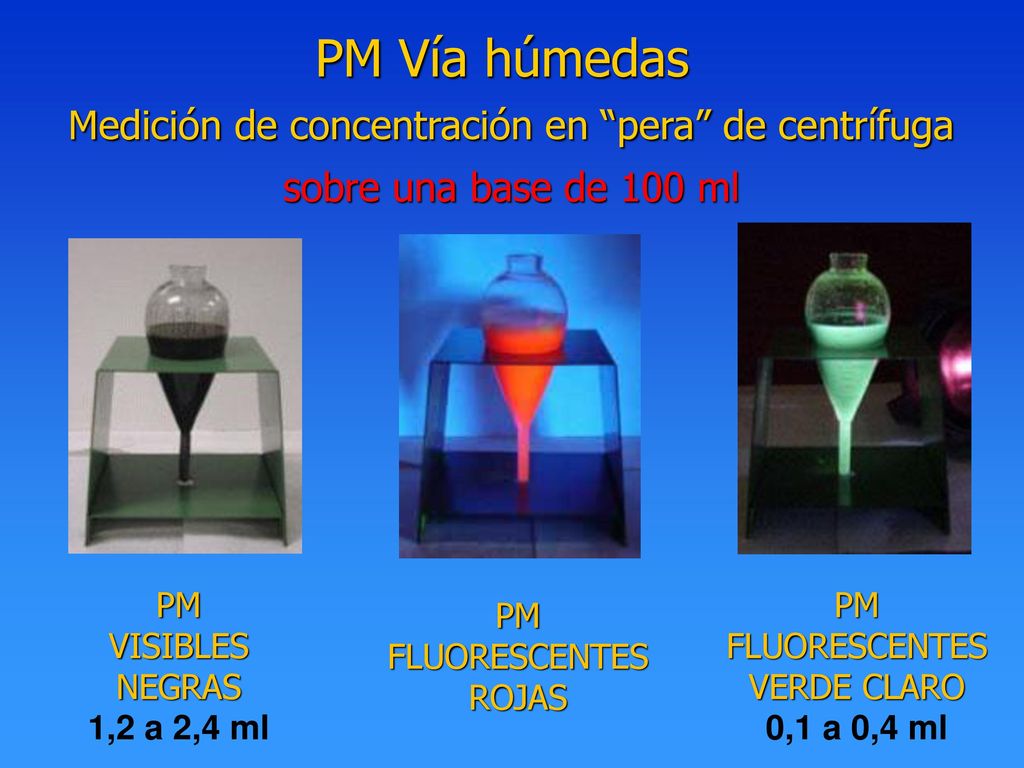

9 Medición de concentración en “pera” de centrífuga
PM Vía húmedas Medición de concentración en “pera” de centrífuga sobre una base de 100 ml PM VISIBLES NEGRAS 1,2 a 2,4 ml PM FLUORESCENTES VERDE CLARO 0,1 a 0,4 ml PM FLUORESCENTES ROJAS

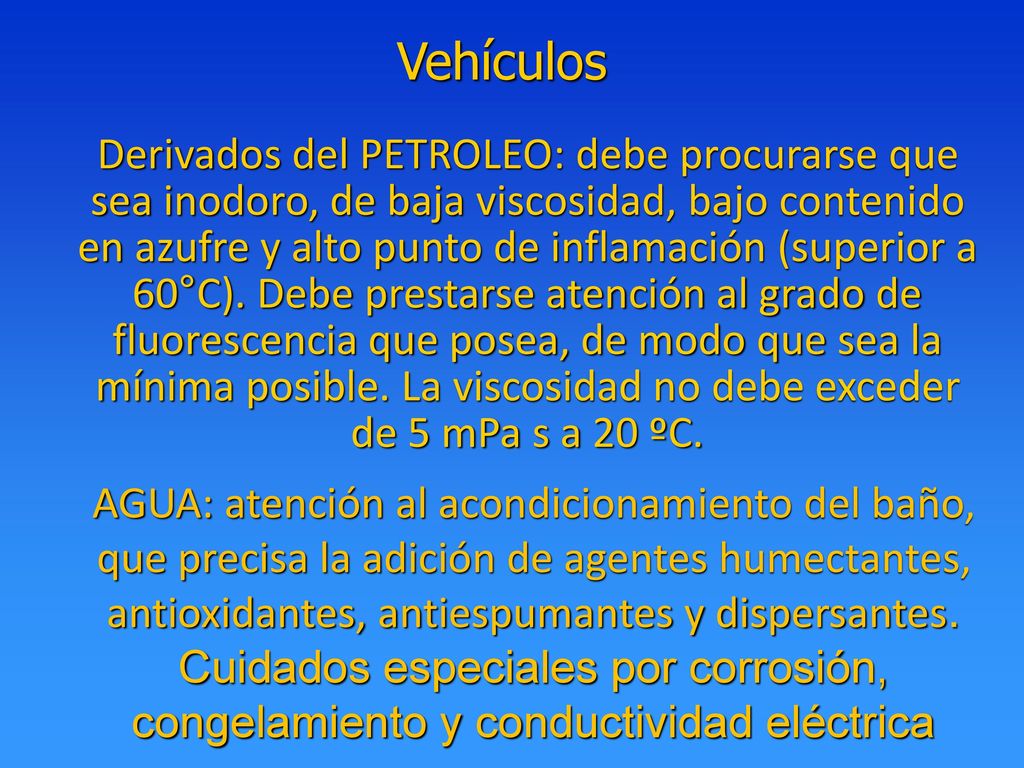

10 Vehículos Derivados del PETROLEO: debe procurarse que sea inodoro, de baja viscosidad, bajo contenido en azufre y alto punto de inflamación (superior a 60°C). Debe prestarse atención al grado de fluorescencia que posea, de modo que sea la mínima posible. La viscosidad no debe exceder de 5 mPa s a 20 ºC. AGUA: atención al acondicionamiento del baño, que precisa la adición de agentes humectantes, antioxidantes, antiespumantes y dispersantes. Cuidados especiales por corrosión, congelamiento y conductividad eléctrica

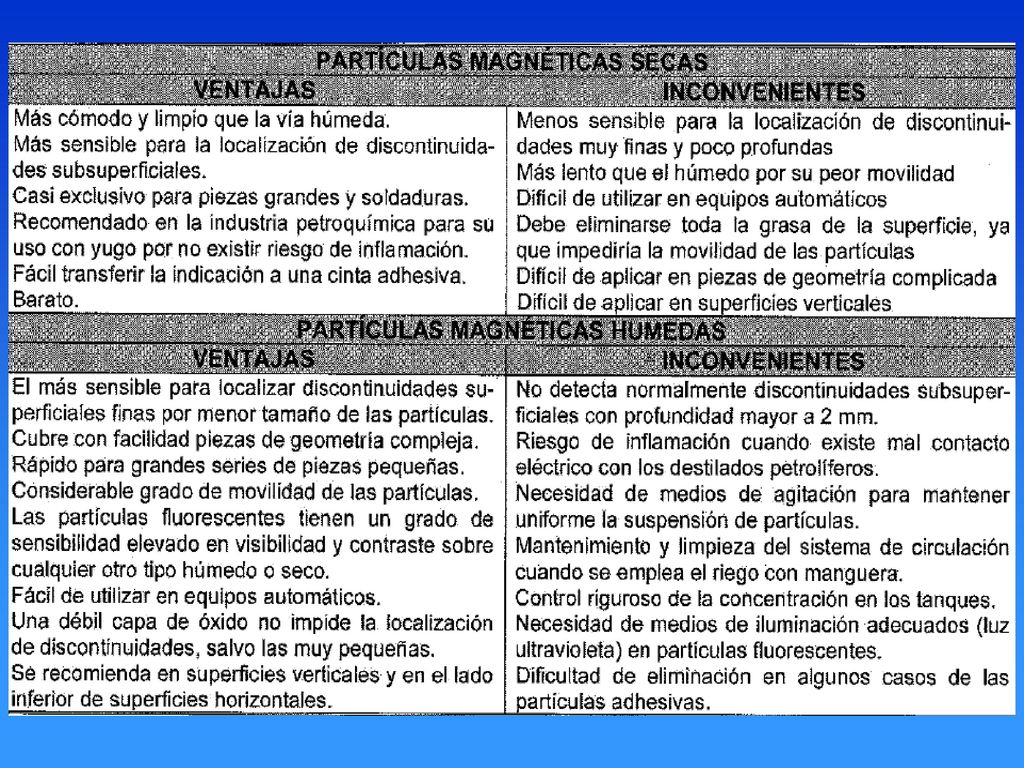

11

12 Fuentes y condiciones de iluminación (luz blanca, luz UV)

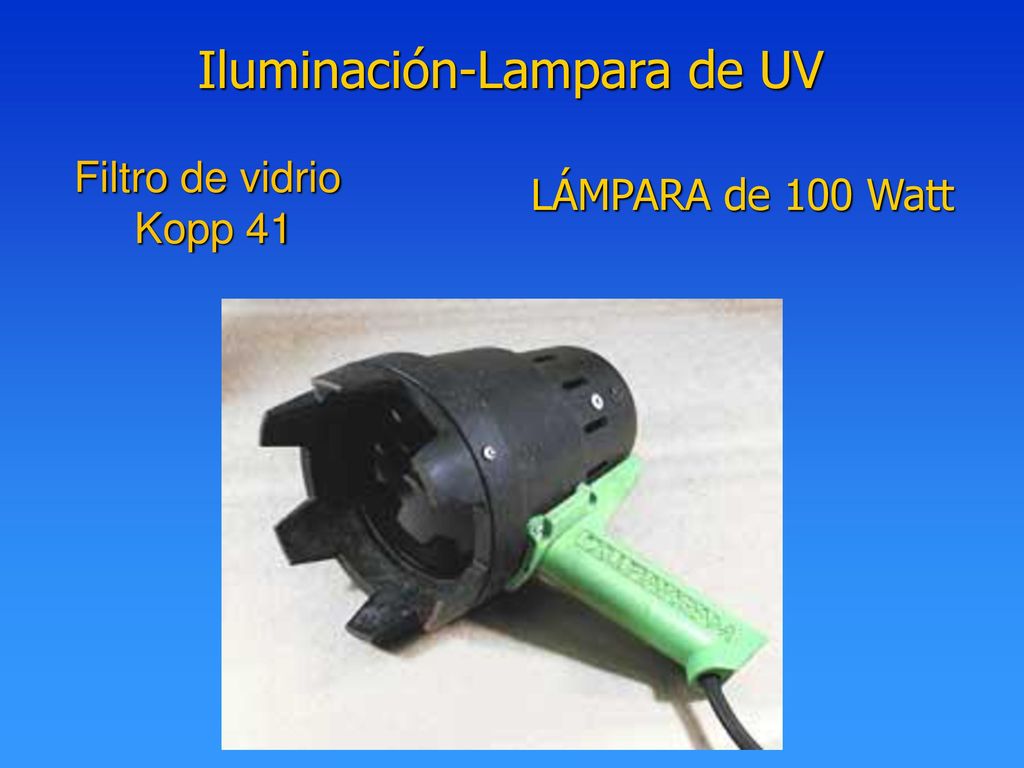

13 Iluminación-Lampara de UV
Filtro de vidrio Kopp 41 LÁMPARA de 100 Watt

14 Lámpara UV LÁMPARA de UV SUPER CON FILTRO
400 Watt (10 veces superior a la de 100 Watt)

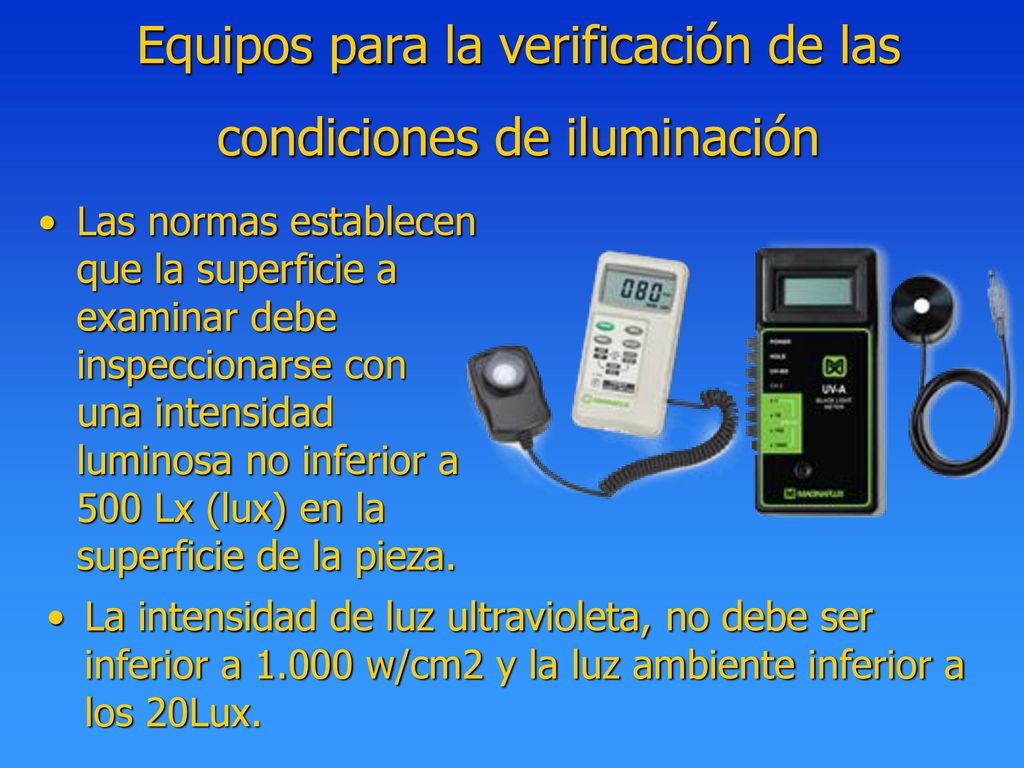

15 Equipos para la verificación de las condiciones de iluminación
Las normas establecen que la superficie a examinar debe inspeccionarse con una intensidad luminosa no inferior a 500 Lx (lux) en la superficie de la pieza. La intensidad de luz ultravioleta, no debe ser inferior a w/cm2 y la luz ambiente inferior a los 20Lux.

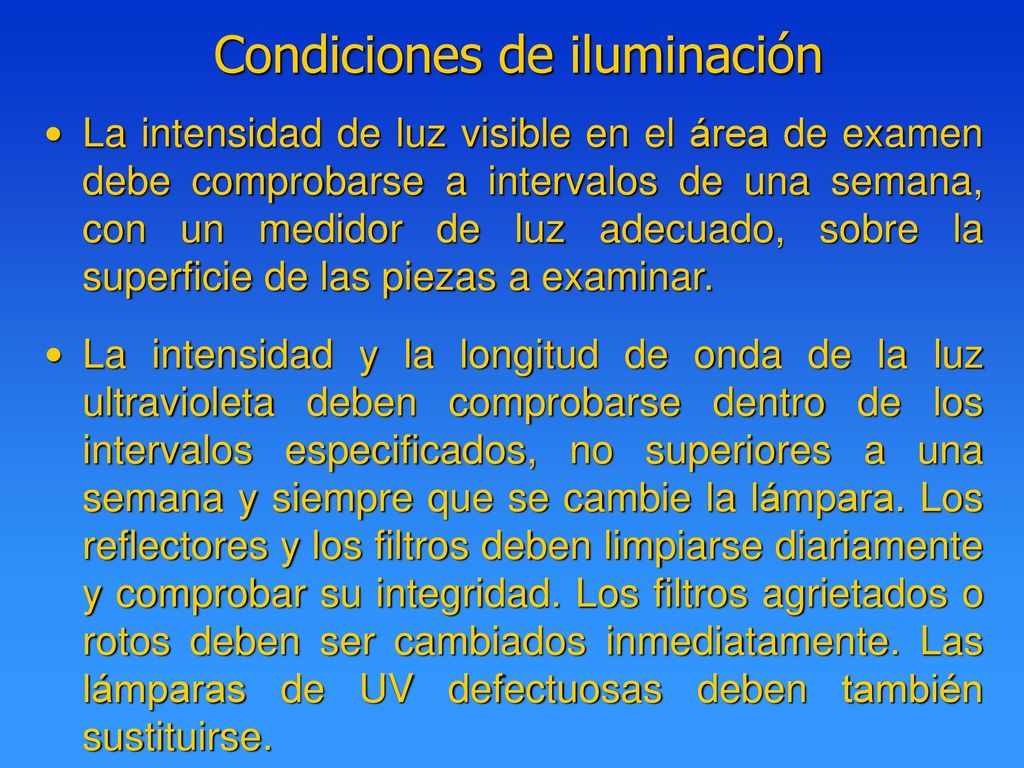

16 Condiciones de iluminación
La intensidad de luz visible en el área de examen debe comprobarse a intervalos de una semana, con un medidor de luz adecuado, sobre la superficie de las piezas a examinar. La intensidad y la longitud de onda de la luz ultravioleta deben comprobarse dentro de los intervalos especificados, no superiores a una semana y siempre que se cambie la lámpara. Los reflectores y los filtros deben limpiarse diariamente y comprobar su integridad. Los filtros agrietados o rotos deben ser cambiados inmediatamente. Las lámparas de UV defectuosas deben también sustituirse.

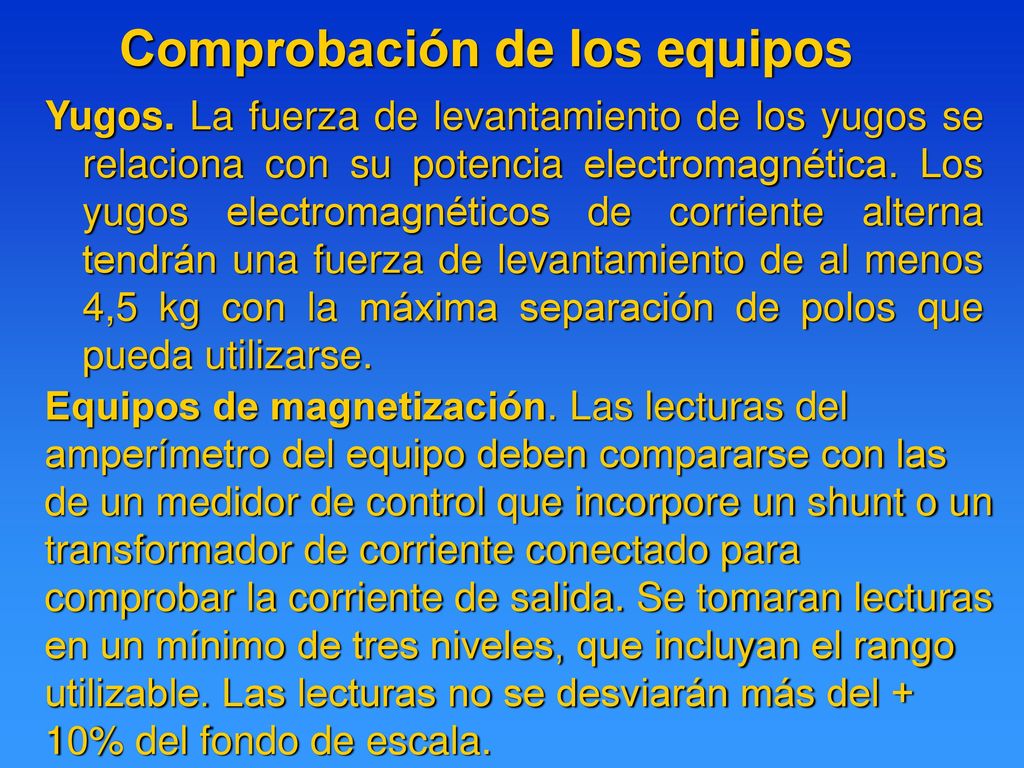

17 Comprobación de los equipos
Yugos. La fuerza de levantamiento de los yugos se relaciona con su potencia electromagnética. Los yugos electromagnéticos de corriente alterna tendrán una fuerza de levantamiento de al menos 4,5 kg con la máxima separación de polos que pueda utilizarse. Equipos de magnetización. Las lecturas del amperímetro del equipo deben compararse con las de un medidor de control que incorpore un shunt o un transformador de corriente conectado para comprobar la corriente de salida. Se tomaran lecturas en un mínimo de tres niveles, que incluyan el rango utilizable. Las lecturas no se desviarán más del + 10% del fondo de escala.

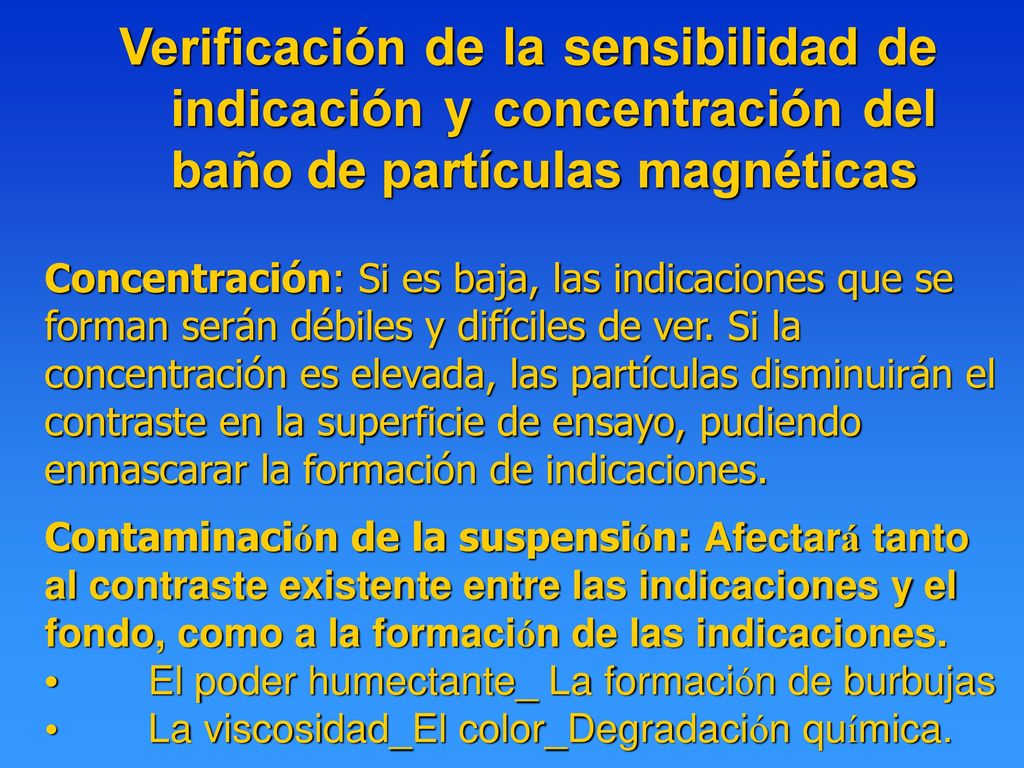

18 Verificación de la sensibilidad de indicación y concentración del baño de partículas magnéticas
Concentración: Si es baja, las indicaciones que se forman serán débiles y difíciles de ver. Si la concentración es elevada, las partículas disminuirán el contraste en la superficie de ensayo, pudiendo enmascarar la formación de indicaciones. Contaminación de la suspensión: Afectará tanto al contraste existente entre las indicaciones y el fondo, como a la formación de las indicaciones. •         El poder humectante_ La formación de burbujas •         La viscosidad_El color_Degradación química.

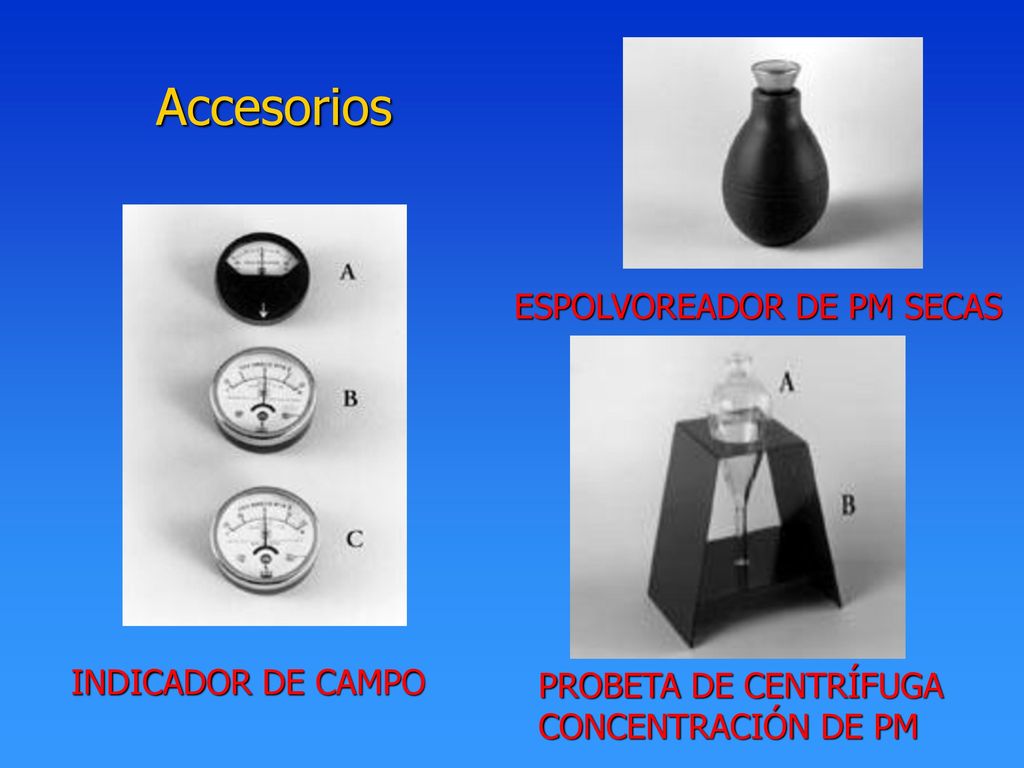

19 Accesorios ESPOLVOREADOR DE PM SECAS INDICADOR DE CAMPO
PROBETA DE CENTRÍFUGA CONCENTRACIÓN DE PM

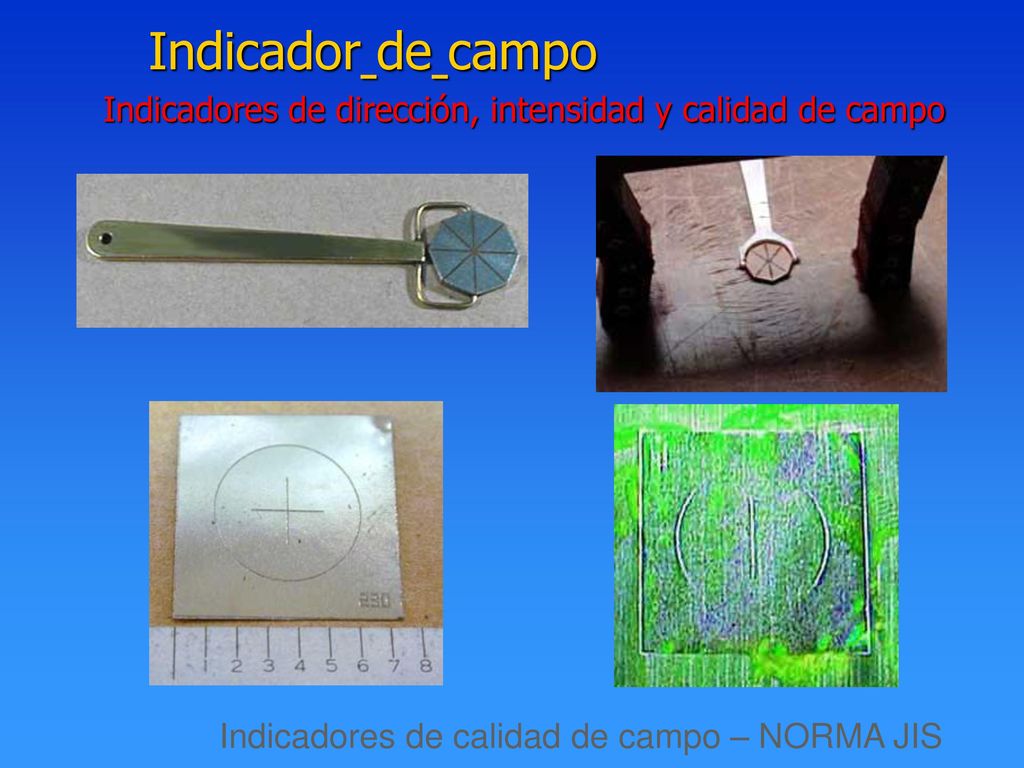

20 Indicador de campo Indicadores de dirección, intensidad y calidad de campo Indicadores de calidad de campo – NORMA JIS
