1 Isidoro Berral Montero Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2 Elementos básicos de electricidad y electrónica

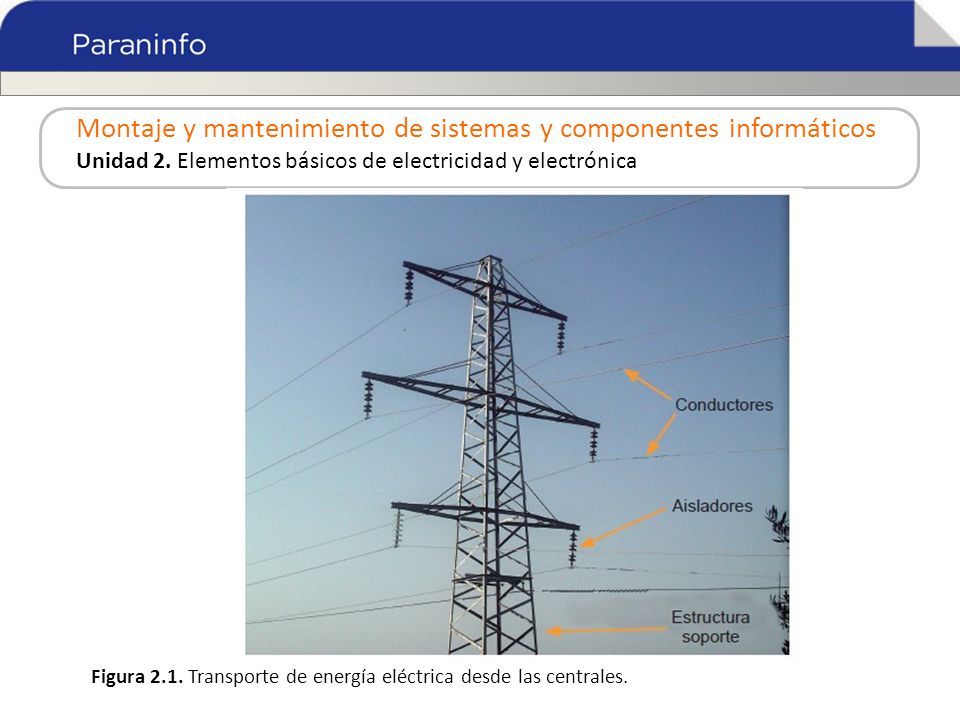

2 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.1. Transporte de energía eléctrica desde las centrales.

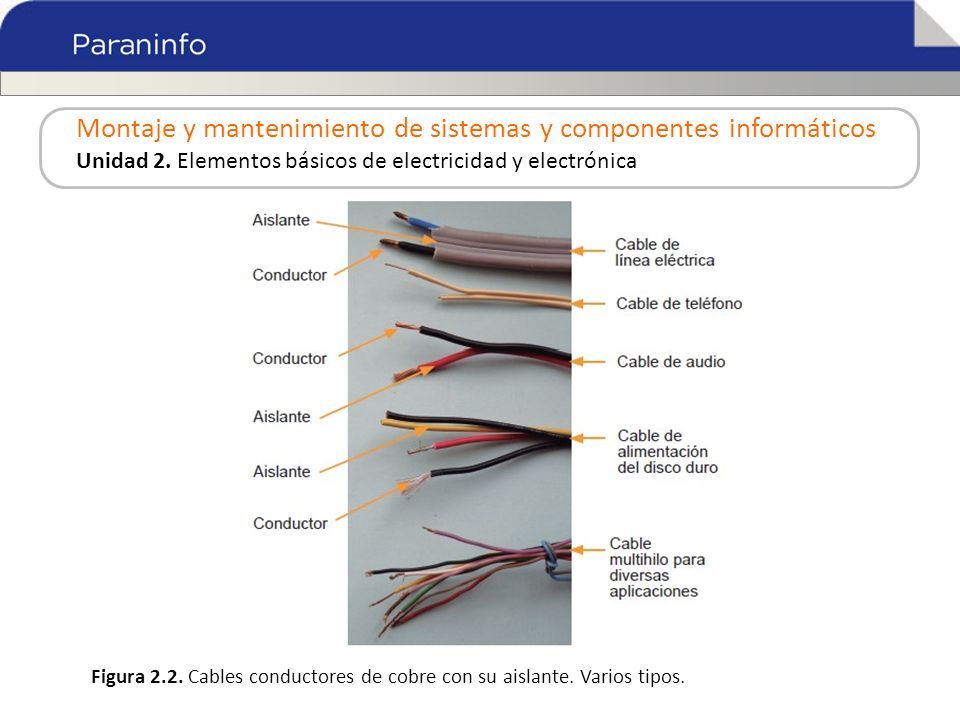

3 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.2. Cables conductores de cobre con su aislante. Varios tipos.

4 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.3. Corriente eléctrica; a) continua; b) alterna.

5 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.4. a) y b) Dos tipos de interruptores; c) y d) símbolo.

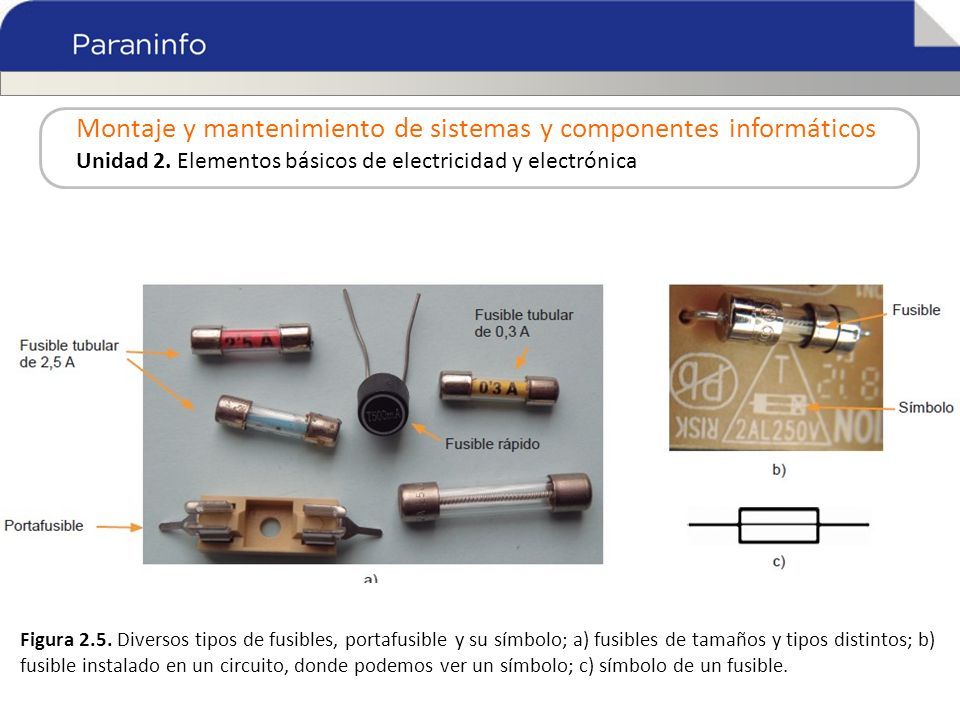

6 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.5. Diversos tipos de fusibles, portafusible y su símbolo; a) fusibles de tamaños y tipos distintos; b) fusible instalado en un circuito, donde podemos ver un símbolo; c) símbolo de un fusible.

7 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.6. Símbolo de un pulsador; a) pulsador normalmente abierto; b) pulsador normalmente cerrado.

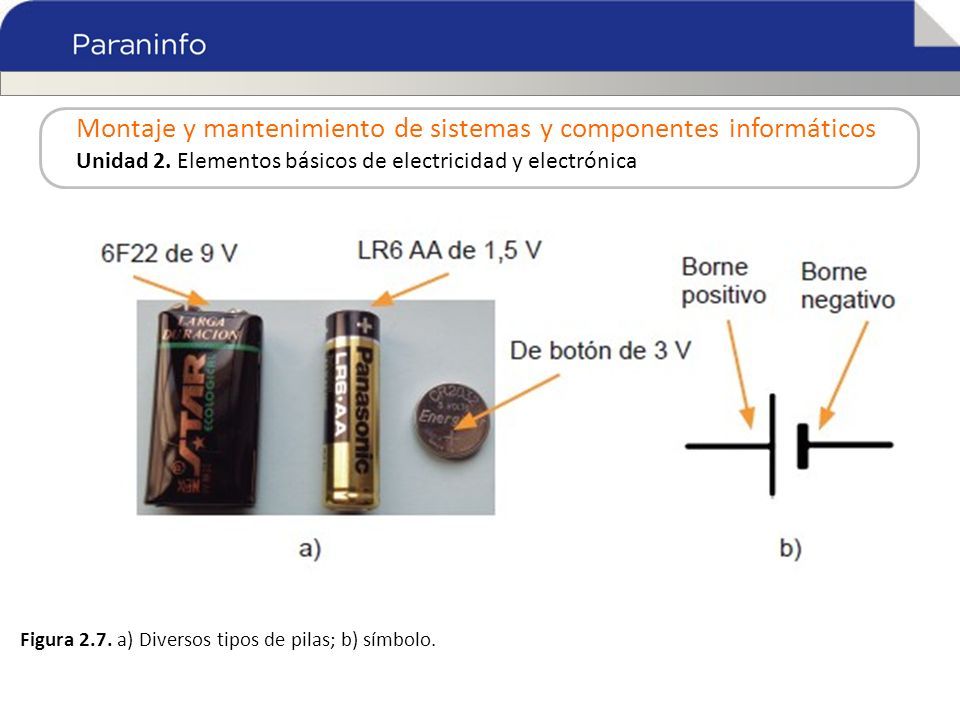

8 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.7. a) Diversos tipos de pilas; b) símbolo.

9 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.8. Diversos tipos de baterías y su símbolo. a) De una cámara fotográfica (740m Ah); b) genérica de tamaño AA HR6 (2.500 mAh); c) de un MP4 (400 mAh); d) símbolo.

10 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.9. a) Interruptor magnetotérmico bipolar (corta dos hilos); b) símbolo.

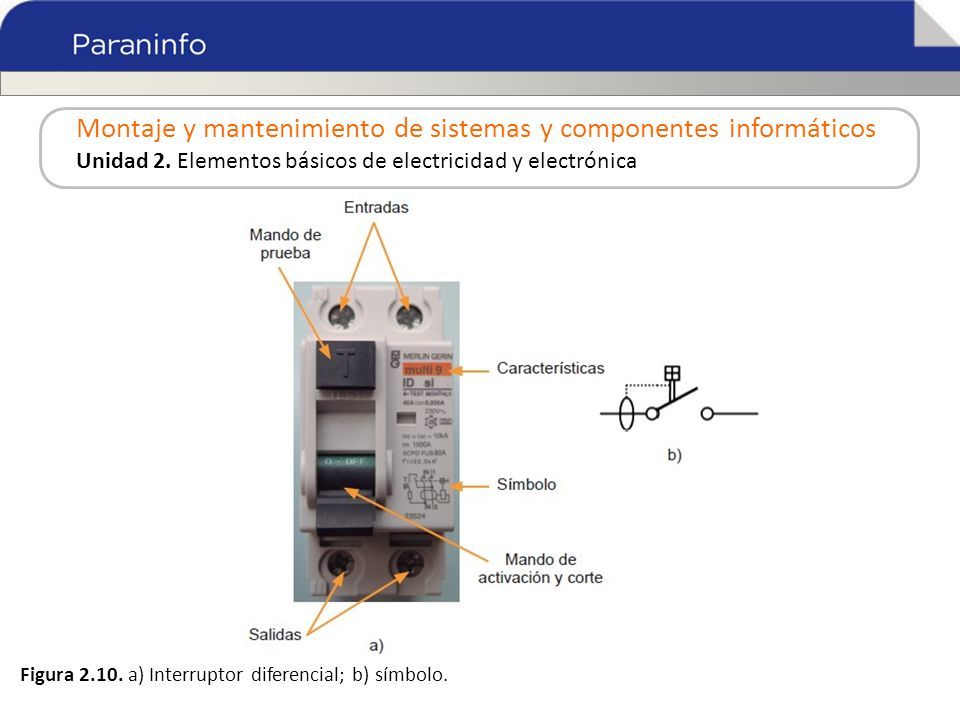

11 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.10. a) Interruptor diferencial; b) símbolo.

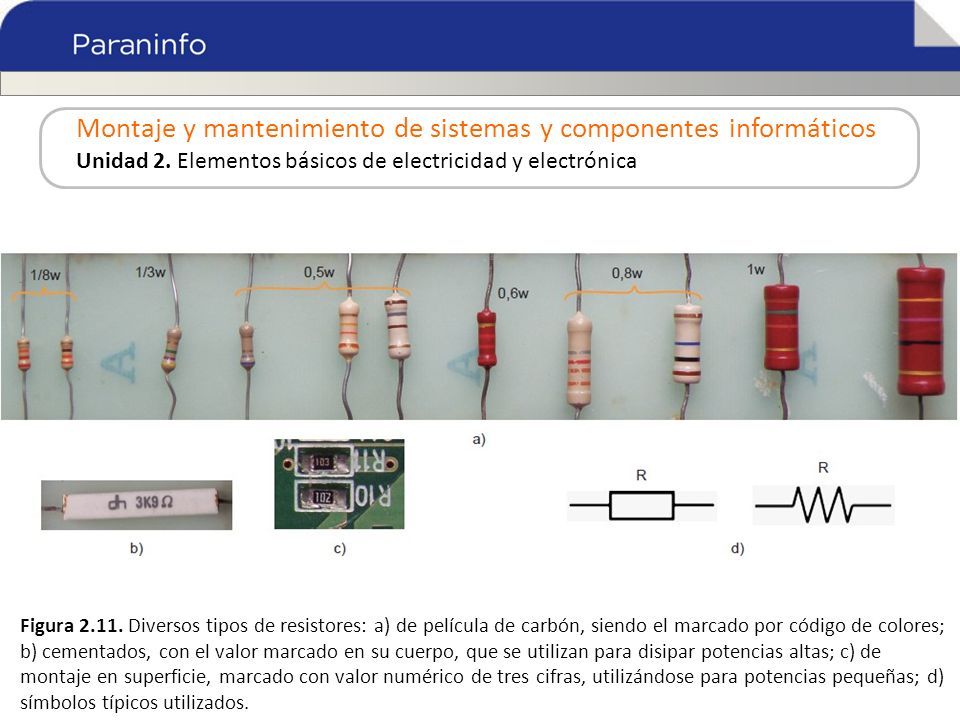

12 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.11. Diversos tipos de resistores: a) de película de carbón, siendo el marcado por código de colores; b) cementados, con el valor marcado en su cuerpo, que se utilizan para disipar potencias altas; c) de montaje en superficie, marcado con valor numérico de tres cifras, utilizándose para potencias pequeñas; d) símbolos típicos utilizados.

13 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.12. Diversos tipos de condensadores: a) montaje normal; b) montaje en superficie; c) símbolos.

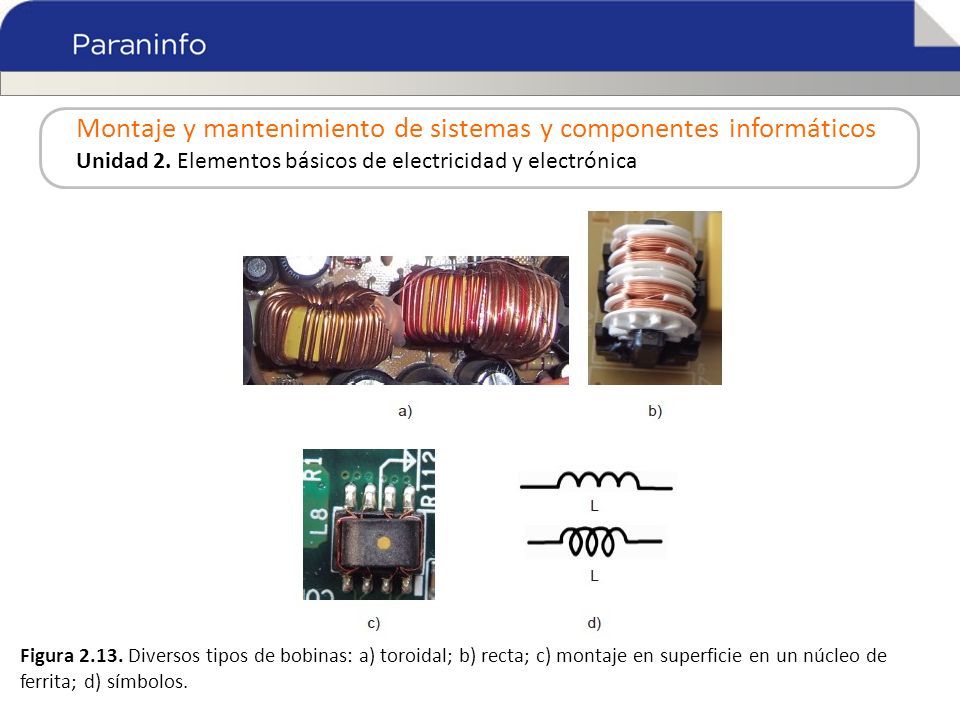

14 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.13. Diversos tipos de bobinas: a) toroidal; b) recta; c) montaje en superficie en un núcleo de ferrita; d) símbolos.

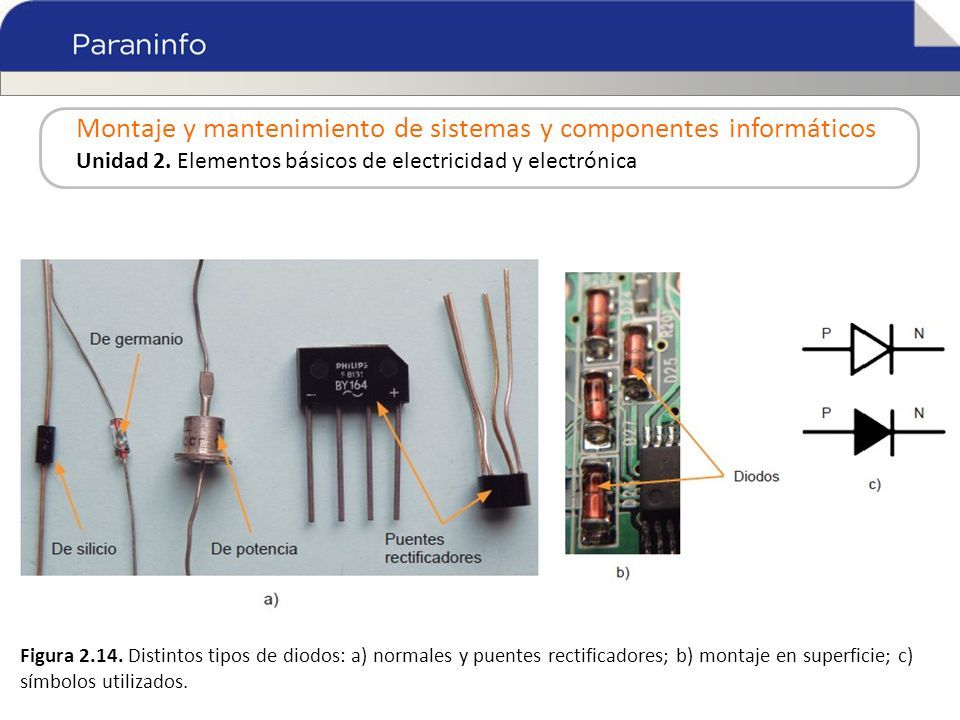

15 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.14. Distintos tipos de diodos: a) normales y puentes rectificadores; b) montaje en superficie; c) símbolos utilizados.

16 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.15. Ejemplo de utilización de un puente rectificador en la fuente de alimentación de un ordenador.

17 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.16. a) Diodos LED; b) símbolos.

18 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.17. Diversos tipos de transistores: a) normales; b) montados en superficie; c) símbolos.

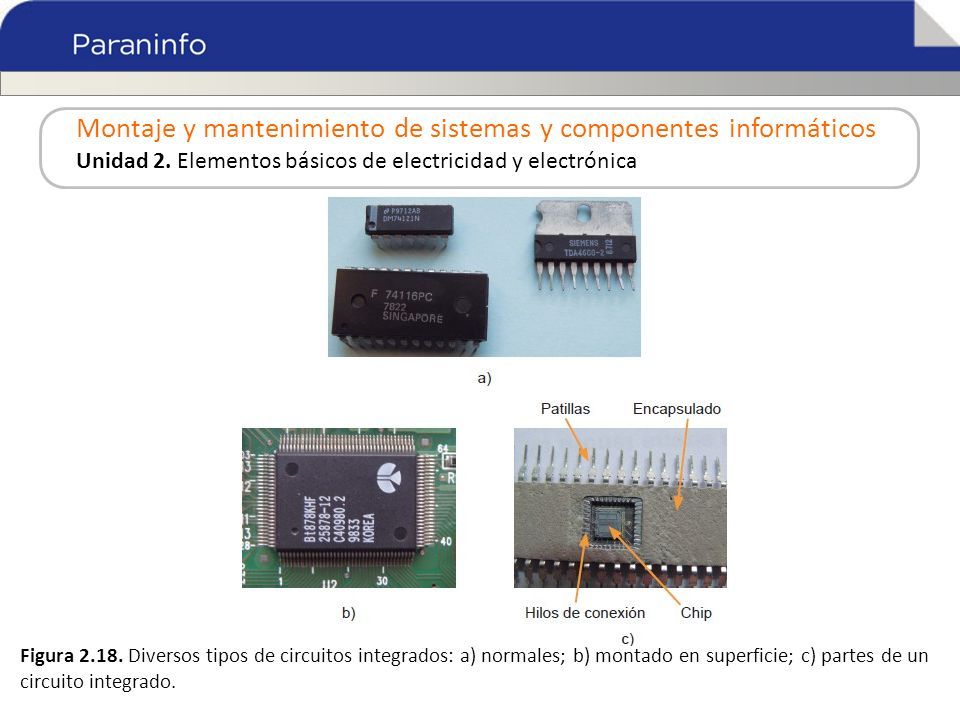

19 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.18. Diversos tipos de circuitos integrados: a) normales; b) montado en superficie; c) partes de un circuito integrado.

20 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.19. Dos tipos de multímetros digitales: a) básico; b) avanzado, que podemos ver que tiene más posibilidades de medida.

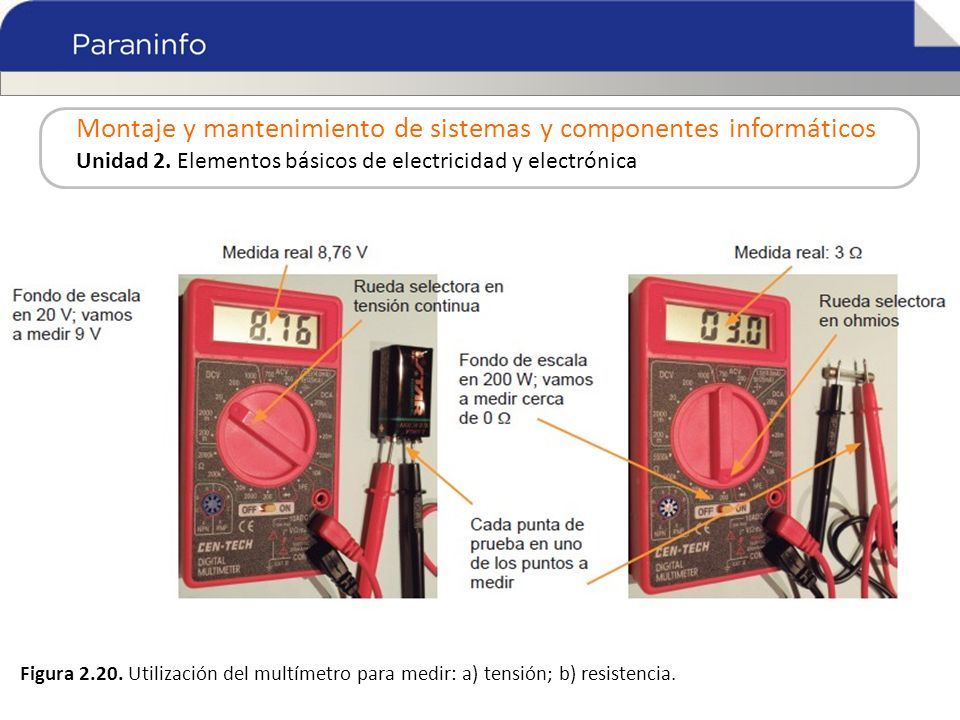

21 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.20. Utilización del multímetro para medir: a) tensión; b) resistencia.

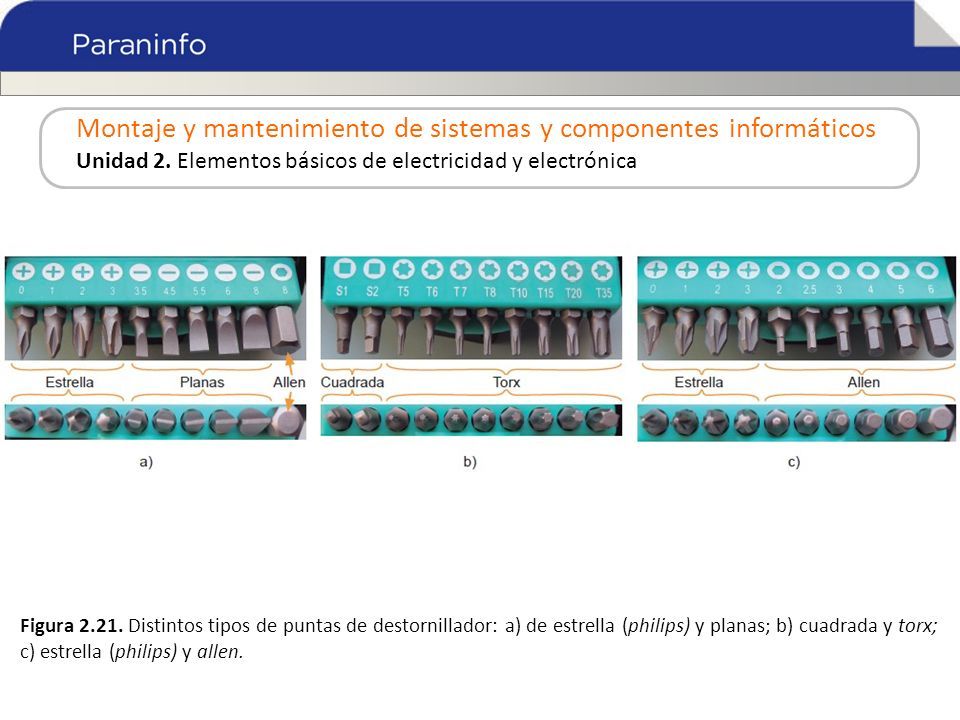

22 Montaje y mantenimiento de sistemas y componentes informáticos Unidad 2. Elementos básicos de electricidad y electrónica Figura 2.21. Distintos tipos de puntas de destornillador: a) de estrella (philips) y planas; b) cuadrada y torx; c) estrella (philips) y allen.
