1 METRADO DE ELEMENTOS ESTRUCTURALES Jorge Max Blanco Ruiz Ingeniero Civil 1

2 Logro de la unidad El alumno conocerá el proceso para la ejecución de metrados de las partidas de estructura tales como Vigas, Losas; además las partidas de arquitectura correspondientes a Muros 2

3 Temario 1.Metrado de elementos estructurales 1.Vigas 2.Losas 2.Metrado de elementos arquitectónicos 1.Muros y tabiques 3

4 Especificaciones Técnicas: Tomar en cuenta las Especificaciones Técnicas que se encuentran en los Planos y el Expediente Técnico

5 MUROS Y TABIQUES DE ALBAÑILERIA Comprende la medición de muros y tabiques ejecutados con diversos tipos de unidades de albañilería, diferenciados por su tipo, calidad, por los aparejos o amarres, así como por el acabado de sus caras. Se denomina muro o pared a la obra levantada a plomo para transmitir o recibir la carga de elementos superiores como vigas, techo, etc., para cerrar espacios, independizar ambientes, o por razones ornamentales. Se denomina tabiques a paredes de poco espesor que corrientemente sirven para la división de ambientes y que no resisten carga alguna aparte de su peso propio. Tratándose de ladrillos, se denominan, respectivamente, largo (su mayor dimensión), ancho (su dimensión media), y espesor (su menor dimensión). Si el espesor del muro es igual al largo de ladrillo se dice “muro de cabeza”; si es igual al ancho “muro de soga”, si es igual al espesor del ladrillo “muro de canto”.

6 MUROS Y TABIQUES DE ALBAÑILERIA Los muros y tabiques que consideramos son: – Muros de ladrillo king kong de arcilla (a maquina o artesanalmente). – Muros de ladrillo corriente de arcilla (a maquina o artesanalmente) – Muros de ladrillo pandereta de arcilla – Muros de block sílico-calcáreo k.K. Standard – Muros de block sílico-calcáreo tabiques (tres huecos) – Muros de ladrillo de concreto – Muros de bloques huecos de concreto – Muros de albañilería armada – Muros de albañilería confinada – Muros con el sistema de construcción en seco eternit (sistema dry wall o similar) – Muros de piedra – Muros de adobe (simple o estabilizado) – Tabiques con elementos leves (fibrocemento, quincha, etc.) – Otros tipos de muros o tabiques

7 MUROS Y TABIQUES DE ALBAÑILERIA Unidad de Medida Metro cuadrado (m2). Forma de medición Cada tipo de muro o tabique, identificado en los planos, será diferenciado e incluido en su partida específica, debiendo señalarse claramente el tipo de elementos que lo constituyen, los aparejos o amarres, así como el acabado de sus caras, previsto en las especificaciones técnicas de cada proyecto en particular. En caso de muros de albañilería armada o confinada, la armadura y el concreto que son parte del muro, serán considerados en los respectivos análisis de precios unitarios. El área de cada tipo de muros es la suma de las áreas de los tramos correspondientes al muro de que se trate. Las áreas son netas, por lo tanto, se descontarán en la medición las áreas de los vanos de puertas, ventanas, mamparas y algunos otros vacíos si los hubiera.

8 Qué requerimos para el metrado de muros de albañilería Plano de cimentación (para 1er nivel)

9 Qué requerimos para el metrado de muros de albañilería Plano de Planta (para todos los niveles)

10 Qué requerimos para el metrado de muros de albañilería Planos de cortes y cuadro de vanos

11 Qué requerimos para el metrado de muros de albañilería Planos de detalles

12 Formato de Metrados

13 VIGAS Son los elementos horizontales o inclinados, de medida longitudinal muy superior a las transversales. La longitud a considerarse para la longitud de vigas será su longitud entre caras de columnas. En los elementos que se crucen se medirá la intersección una sola vez. En el encuentro de losas con vigas, se considerará que la longitud de cada losa termina en el plano lateral o costado de la viga, por consiguiente la altura o peralte de la viga incluirá el espesor de la parte empotrada de la losa. La partida comprende las vigas principales, vigas secundarias, vigas de amarre y dinteles.

14 VIGAS Unidad de Medida – CONCRETO Metro cúbico (m3) – ENCOFRADO Y DESENCOFRADO Metro cuadrado (m2) – ARMADURA DE ACERO. Kilogramo (kg) Forma de medición El volumen total de concreto de las vigas será la suma de los volúmenes individuales. El área total de encofrado (y desencofrado) será la suma de áreas individuales. El área de encofrado de cada viga constituye la superficie de contacto efectivo con el concreto. En el cómputo del peso de la armadura, se incluirá la longitud de las barras que van empotradas en los apoyos de cada viga.

15 Qué requerimos para el metrado de vigas Planos de Losas Aligeradas (¿para qué?)

16 Qué requerimos para el metrado de vigas Cuadro de vigas (¿para qué?)

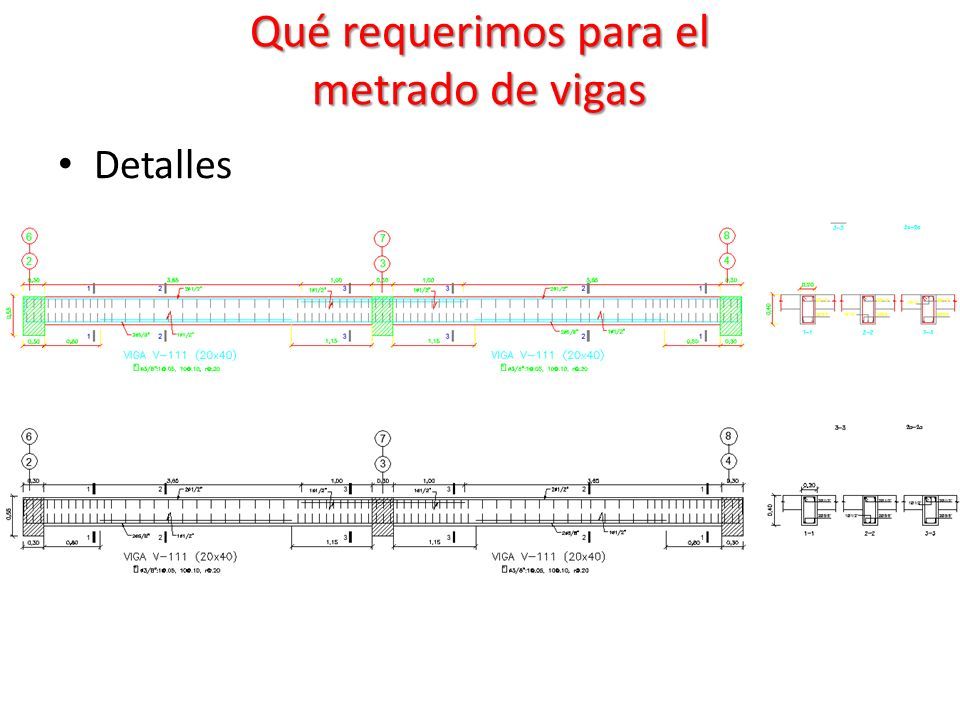

17 Qué requerimos para el metrado de vigas Detalles

18

19 Qué requerimos para el metrado de vigas Cortes y Elevaciones (¿para qué?)

20 Qué requerimos para el metrado de columnas Resumiendo para metrar vigas requerimos: – Planos de losas y vigas – Detalles de vigas – Cortes y Elevaciones Con estos datos podemos identificar el número de vigas de un determinado tipo, la sección de la viga, el detalle del refuerzo, la longitud de la viga, etc.

21 Metrado de vigas Analizaremos dos vigas: V111 y V211

22 Metrado de Vigas Debemos considerar la ubicación de traslapes para el refuerzo horizontal.

23 ELEMENTOUbicación# ElemDiám(ø)# PiezasLongitud de la pieza A superior Ø1Ø1 nL g +L 1 -.05+L 2 +L 3 +L 4 +L 5 -.05+L g A superior Ø3Ø3 aL g +L 1 -.05+X 1 A superior Ø4Ø4 bX2X2 Ø5Ø5 cL g +L 5 -.05+X 3 A inferior Ø2Ø2 mL g +L 1 -.05+L 2 +L 3 +L 4 +L 5 -.05+L g A inferior Ø6Ø6 dL 2 -X 4 -X 5 A inferior Ø7Ø7 eL 4 -X 6 -X 7 x 4 x 5 x 6 x 7 Metrado de Vigas nø1nø1 nø1nø1 mø2mø2 mø2mø2 L 1 L 2 L 3 L 4 L 5 x 1 x 2 x 3 aø3aø3 bø4bø4 cø5cø5 eø7eø7 dø6dø6 1111 2222 3333 Sera el Total de Vigas que estemos analizan do Si se requiere traslape deberá añadirse la longitud de traslape requerida acorde a su ubicación

24 x 4 x 5 x 6 x 7 Metrado de Vigas nø1nø1 nø1nø1 mø2mø2 mø2mø2 L 1 L 2 L 3 L 4 L 5 x 1 x 2 x 3 aø3aø3 bø4bø4 cø5cø5 eø7eø7 dø6dø6 1111 2222 3333 Corte 1-1 Corte 2-2 Corte 3-3 B B B H Longitud del Estribo ElementoUbicación# ElemDiám(ø)# PiezasLongitud de la pieza EstribosØ8Ø8 Debo tomar la distribución2(B-2r)+2(H-2r)+2L g EstribosØ9Ø9 p.e. 1@5, 6@10, rto @202(B-2r)+2(H-2r)+2L g

25 Metrado de viga V111

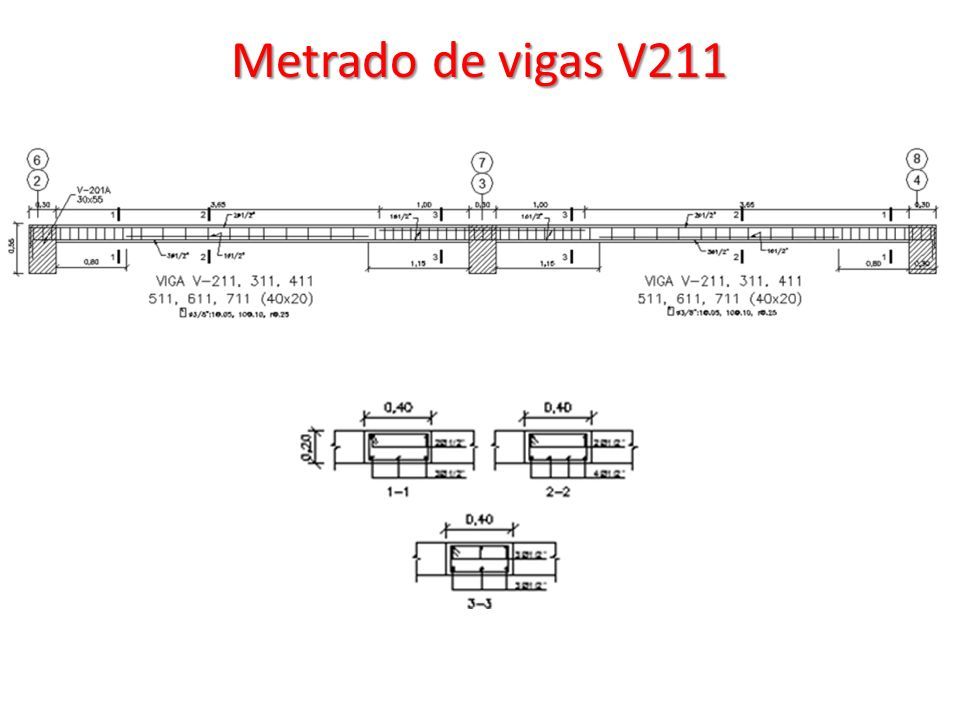

26 Metrado de vigas V211

27 LOSAS Se refiere a las estructuras de concreto armado utilizadas como entrepisos, techos o coberturas de una edificación. Como norma general para el cálculo del concreto en losas, se adoptará el siguiente criterio: a) Si la losa descansa en un muro, se incluirá en la medición la parte empotrada o apoyada en el muro. b) En el encuentro las losas con vigas se considera que cada losa termina en el plano lateral o costado de la viga.

28 Qué requerimos para el metrado de losas Planos de encofrados(¿para qué?)

29 Qué requerimos para el metrado de vigas Cortes y Elevaciones (¿para qué?)

30 Qué requerimos para el metrado de losas Resumiendo para metrar losas requerimos: – Planos de encofrados – Detalles – Cortes y Elevaciones Con estos datos podemos identificar el número de paños de losas de un determinado tipo, el detalle del refuerzo, sus dimensiones. Etc.

31 Metrado de losas aligeradas Identificar los paños del Aligerado

32 Tomaremos el Paño 7

33 Detalles

34 Metrado de Losa Aligerada aø1aø1 bø2bø2 cø3cø3 dø4dø4 eø5eø5 fø6fø6 gø7gø7 x 1 x 2 x 3 x 4 x 5 x 6 x 7 x 8 x 9 x 10 L 1 L 2 L 3 L 4 L 5 L6L7L8L6L7L8

35 Metrado de losa aligerada ElementounidadMetrado Concreto f’c 210 kg/m2 en Losa Aligeradam3 # Paños# ViguetasLargoAnchoAlturaVolumen Losa mL 2 +L 4 L7L7 0.05m*(L 2 +L 4 )*L 7 *0.05 Viguetas mnL 2 +L 4 0.100.15m*n*(L 2 +L 4 )*0.10*0.15 Encofrado y Desencofrado Losa Aligeradam2 # Paños# ViguetasLargoAncho Área Losa mL 2 +L 4 L7L7 m*(L 2 +L 4 )*L 7 Ladrillo de Techo de 30x30x15cmpza El número de ladrillos estará dado por el volumen que ocupa todo el ladrillo en la losa aligerada dividido entre el volumen de un ladrillo: Volumen de la losa aligerada: V LA =Área Losa *peralte losa Volumen del concreto en losa aligerada: V concreto =Volumen Losa +Volumen vigueta Volumen del Ladrillo en losa aligerada: V ladrillo techo =Volumen Losa Aligerada -Volumen concreto Cantidad de ladrillos en losa aligerada: Cantidad ladrillo techo =V ladrillo techo /(0.15*0.30*0.30)

36 Metrado de Losa Aligerada Elementos # Paños # Viguetas Diám (ø) # Piezas Longitud de la pieza A sup mnØ1Ø1 aL g +(L 1 -.05)+X 1 A sup mnØ3Ø3 bX 3 +L 2 +X 4 A sup mnØ4Ø4 cX 2 +L 2 +X 5 A sup mnØ5Ø5 dX 6 +(L 3 -0.05)+L g A inf mnØ2Ø2 eL g +(L 1 -.05)+L 2 +L 3 +L 4 +(L 5 -.05)+L g A inf mnØ6Ø6 fL 2 -X 7 -X 8 A inf mnØ7Ø7 gL 4 -X 9 -X 10 A tmp m1Ø8Ø8 hL g +(L 6 -.05)+L 7 +(L 8 -.05)+L g

37 Conclusiones Construyámoslas juntos
