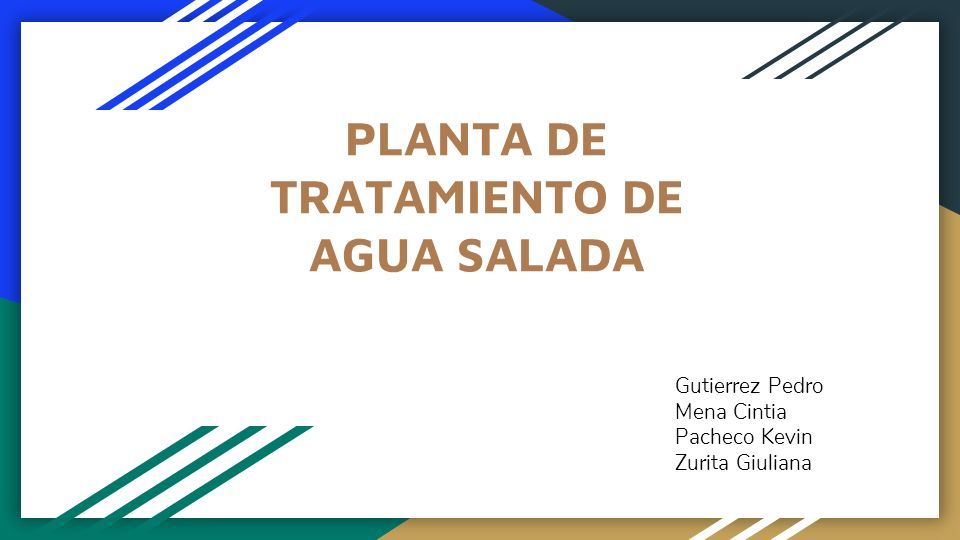

1 PLANTA DE TRATAMIENTO DE AGUA SALADA Gutierrez Pedro Mena Cintia Pacheco Kevin Zurita Giuliana

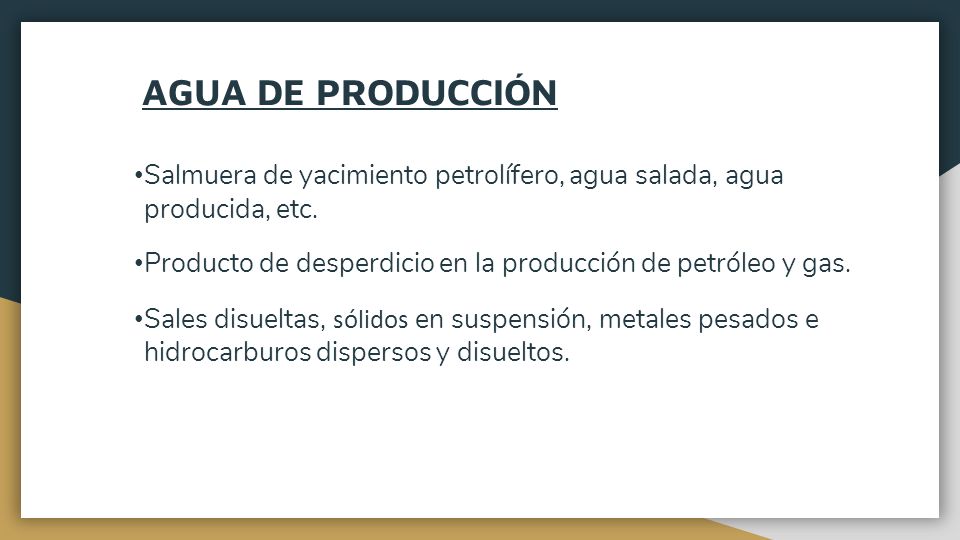

2 AGUA DE PRODUCCIÓN Salmuera de yacimiento petrolífero, agua salada, agua producida, etc. Producto de desperdicio en la producción de petróleo y gas. Sales disueltas, sólidos en suspensión, metales pesados e hidrocarburos dispersos y disueltos.

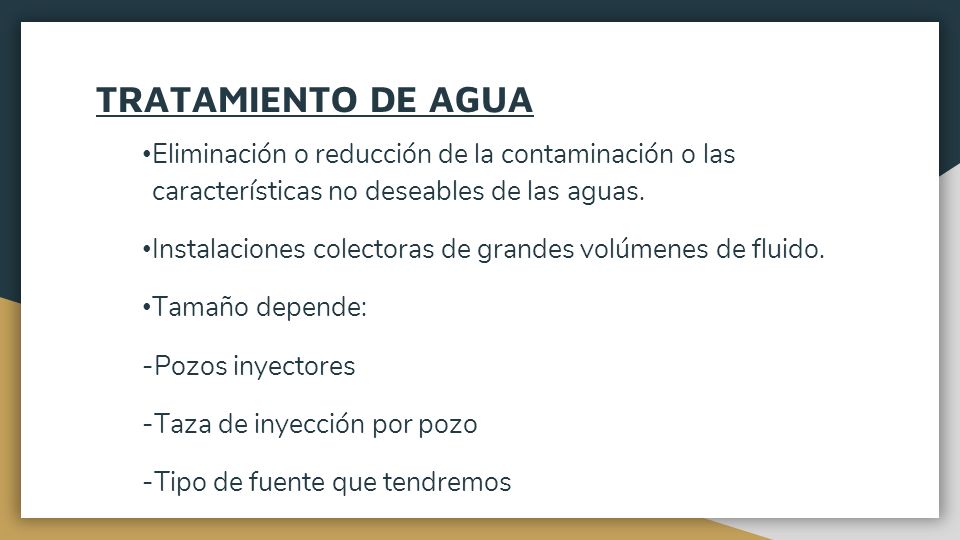

3 TRATAMIENTO DE AGUA Eliminación o reducción de la contaminación o las características no deseables de las aguas. Instalaciones colectoras de grandes volúmenes de fluido. Tamaño depende: -Pozos inyectores -Taza de inyección por pozo -Tipo de fuente que tendremos

4

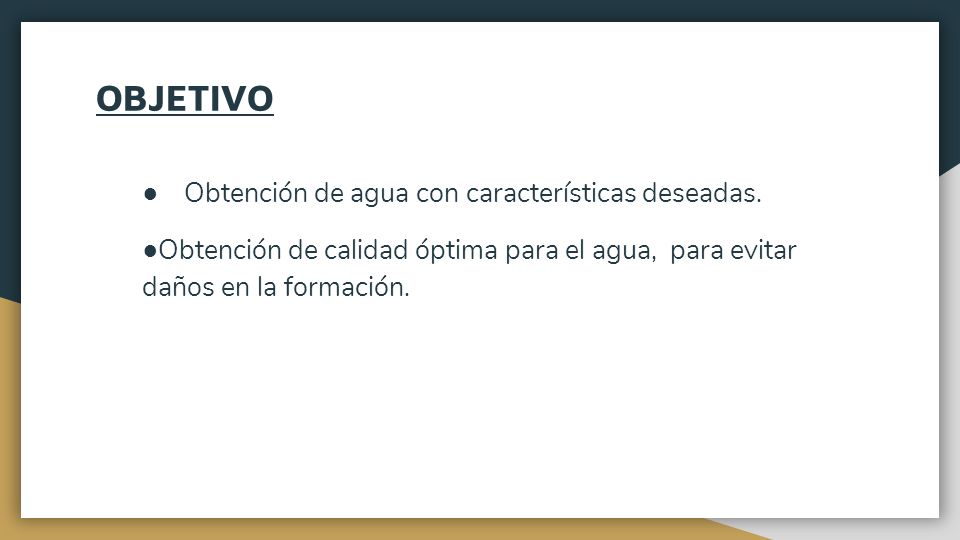

5 OBJETIVO ● Obtención de agua con características deseadas. ● Obtención de calidad óptima para el agua, para evitar daños en la formación.

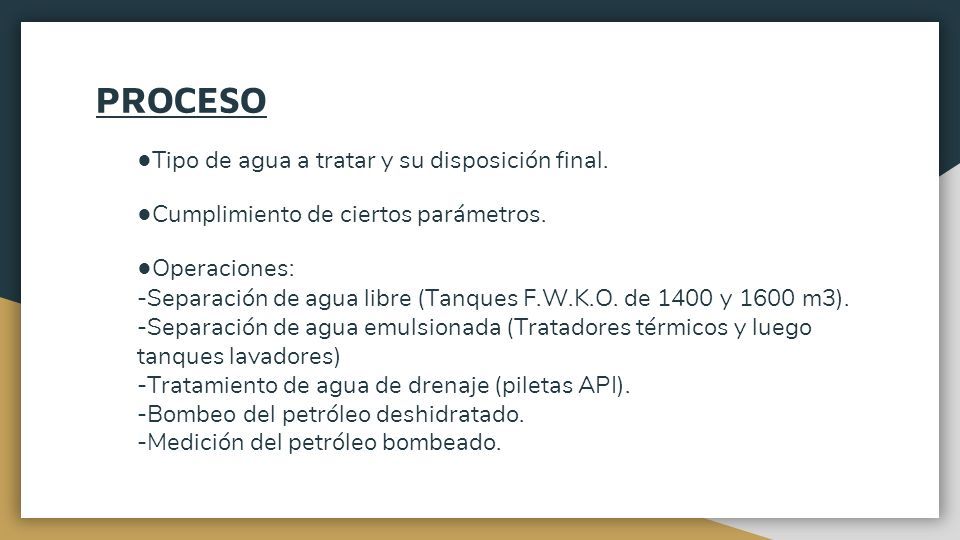

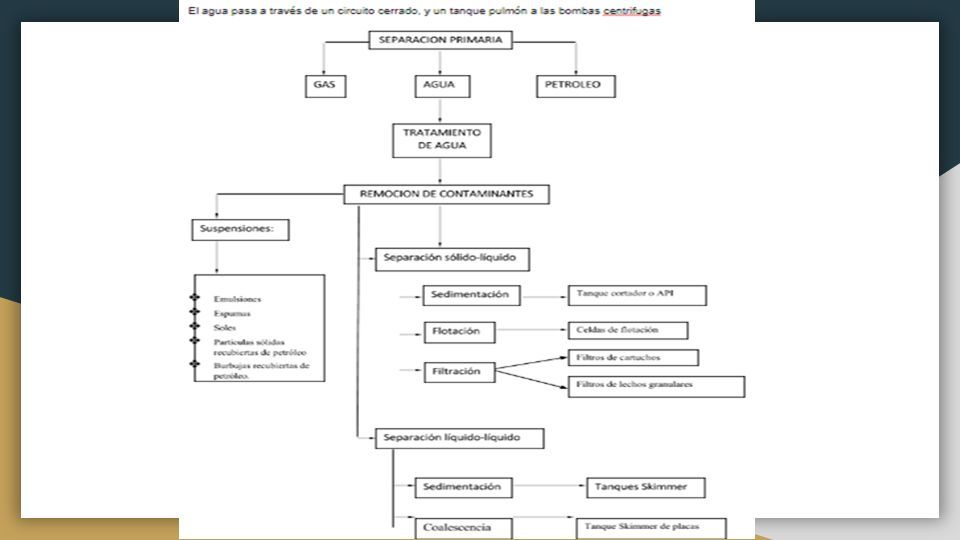

6 PROCESO ● Tipo de agua a tratar y su disposición final. ● Cumplimiento de ciertos parámetros. ● Operaciones: -Separación de agua libre (Tanques F.W.K.O. de 1400 y 1600 m3). -Separación de agua emulsionada (Tratadores térmicos y luego tanques lavadores) -Tratamiento de agua de drenaje (piletas API). -Bombeo del petróleo deshidratado. -Medición del petróleo bombeado.

7

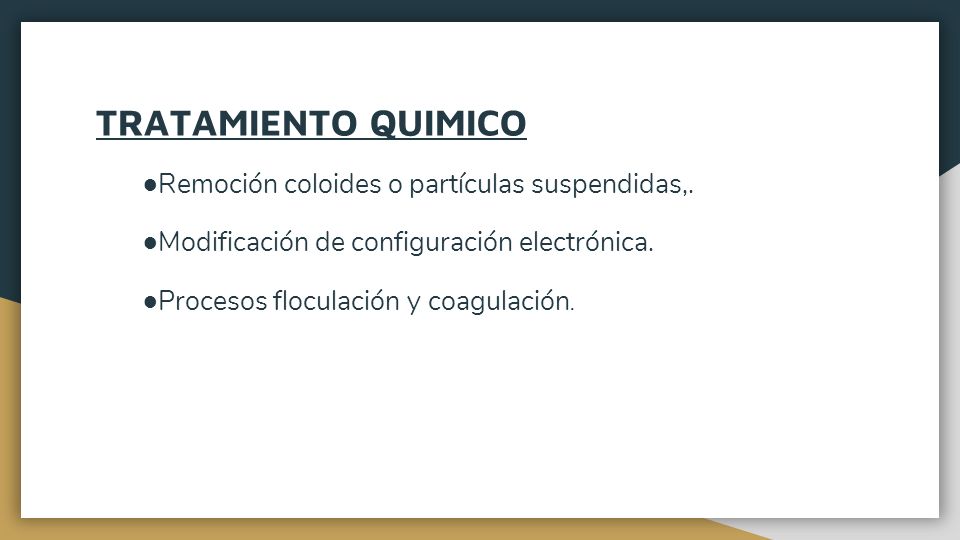

8 TRATAMIENTO QUIMICO ● Remoción coloides o partículas suspendidas,. ● Modificación de configuración electrónica. ● Procesos floculación y coagulación.

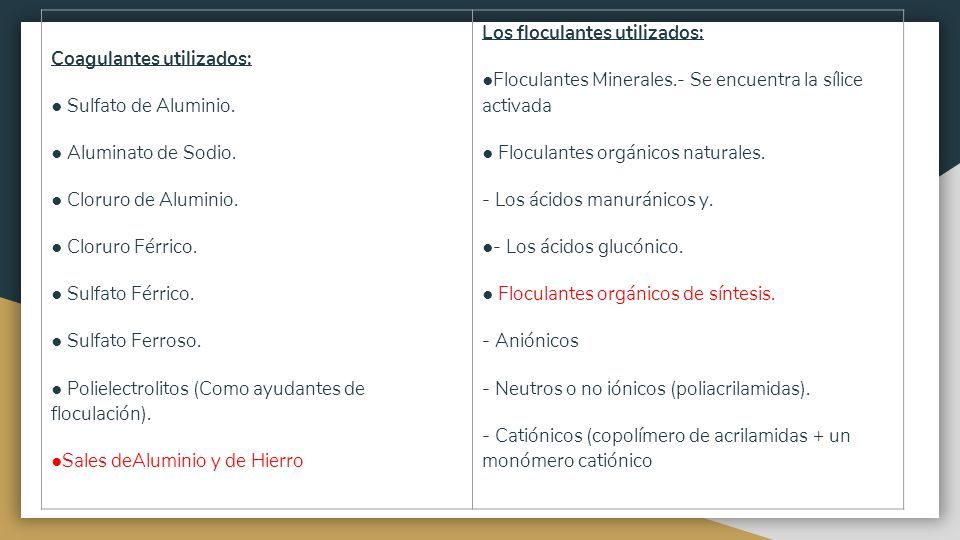

9 Coagulantes utilizados: ● Sulfato de Aluminio. ● Aluminato de Sodio. ● Cloruro de Aluminio. ● Cloruro Férrico. ● Sulfato Férrico. ● Sulfato Ferroso. ● Polielectrolitos (Como ayudantes de floculación). ● Sales deAluminio y de Hierro Los floculantes utilizados: ● Floculantes Minerales.- Se encuentra la sílice activada ● Floculantes orgánicos naturales. - Los ácidos manuránicos y. ● - Los ácidos glucónico. ● Floculantes orgánicos de síntesis. - Aniónicos - Neutros o no iónicos (poliacrilamidas). - Catiónicos (copolímero de acrilamidas + un monómero catiónico

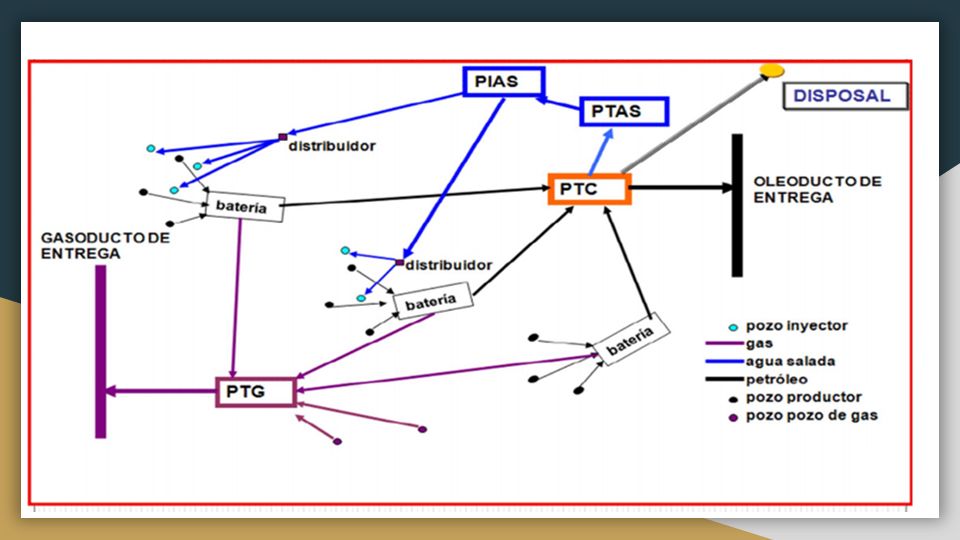

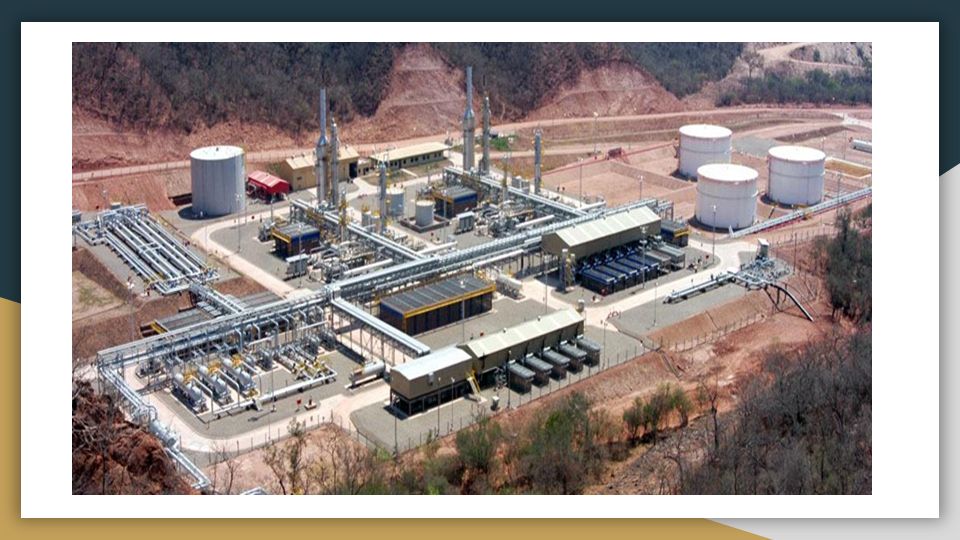

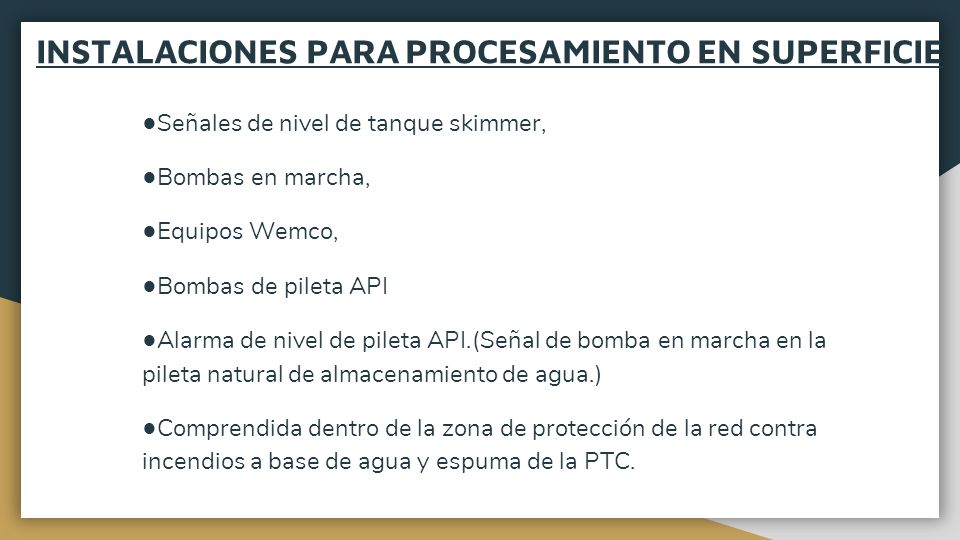

10 INSTALACIONES PARA PROCESAMIENTO EN SUPERFICIE ● Señales de nivel de tanque skimmer, ● Bombas en marcha, ● Equipos Wemco, ● Bombas de pileta API ● Alarma de nivel de pileta API.(Señal de bomba en marcha en la pileta natural de almacenamiento de agua.) ● Comprendida dentro de la zona de protección de la red contra incendios a base de agua y espuma de la PTC.

11

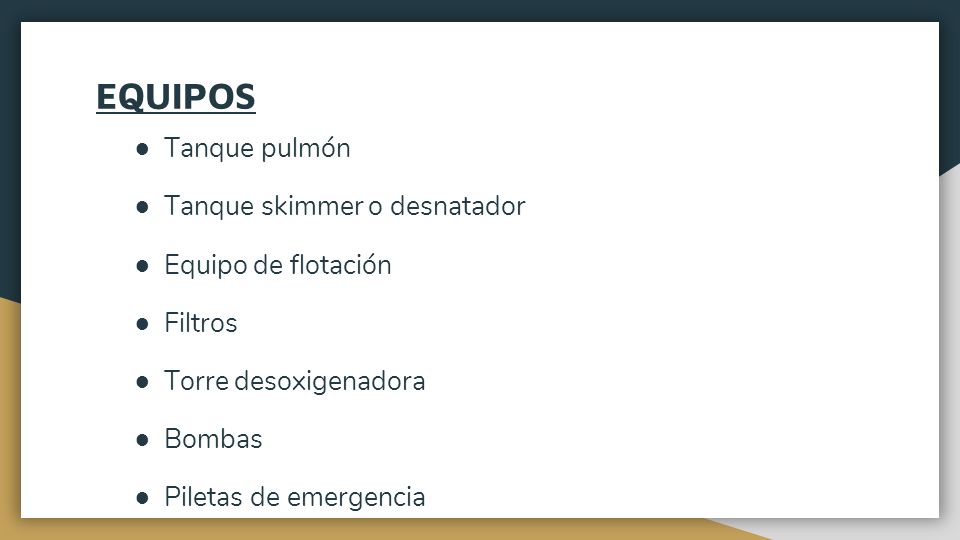

12 EQUIPOS ● Tanque pulmón ● Tanque skimmer o desnatador ● Equipo de flotación ● Filtros ● Torre desoxigenadora ● Bombas ● Piletas de emergencia

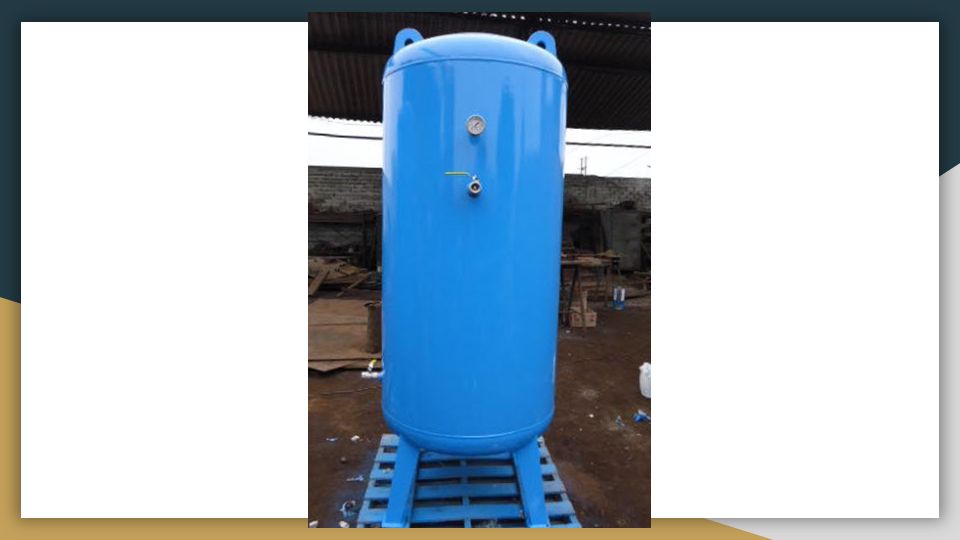

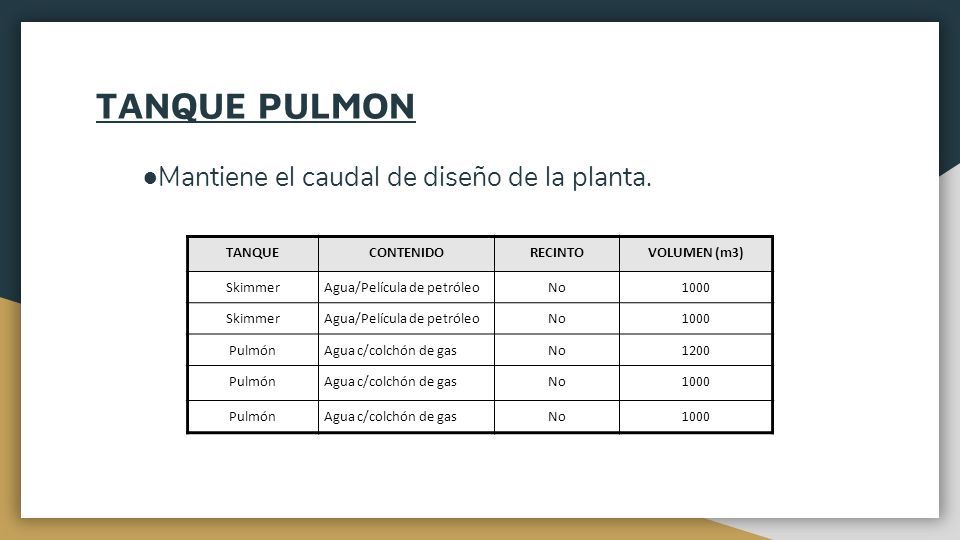

13 TANQUE PULMON ● Mantiene el caudal de diseño de la planta. TANQUECONTENIDORECINTOVOLUMEN (m3) SkimmerAgua/Película de petróleoNo1000 SkimmerAgua/Película de petróleoNo1000 PulmónAgua c/colchón de gasNo1200 PulmónAgua c/colchón de gasNo1000 PulmónAgua c/colchón de gasNo1000

14

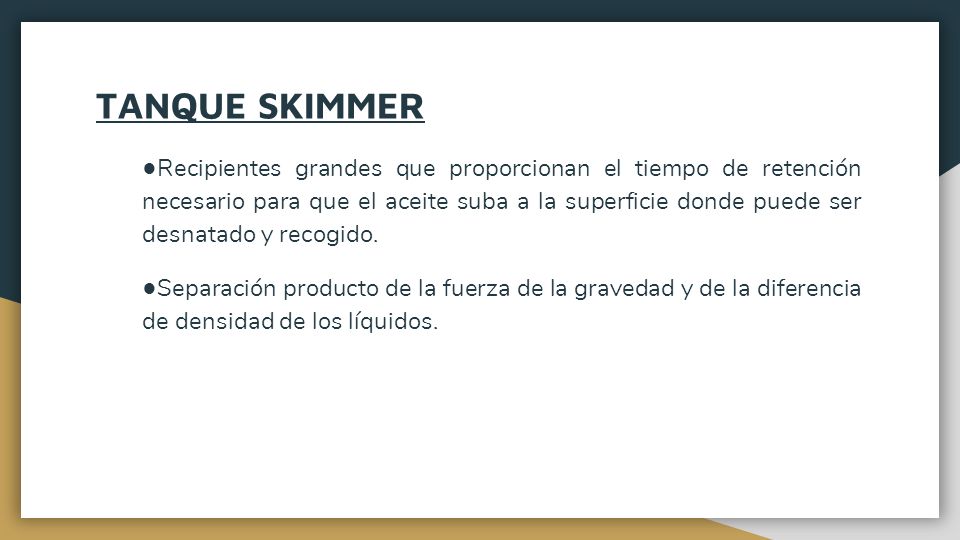

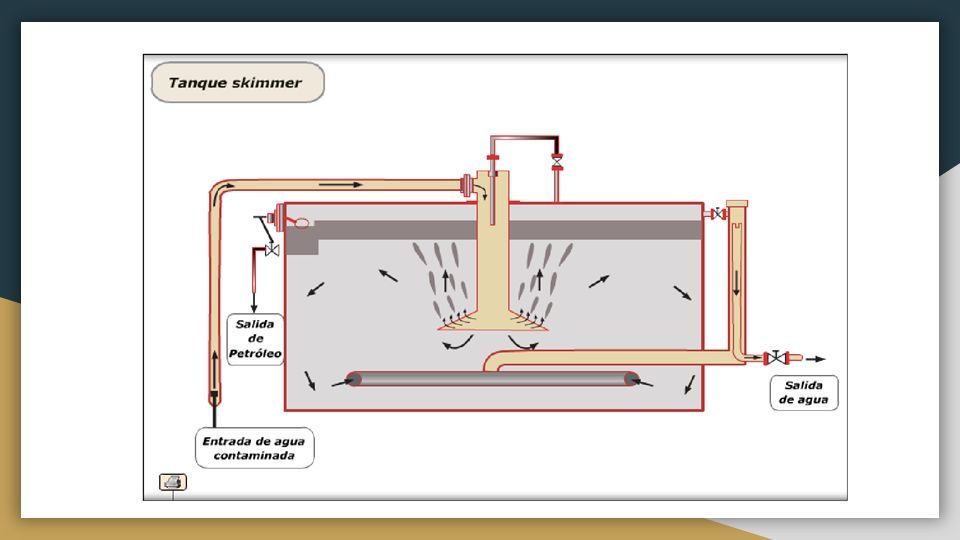

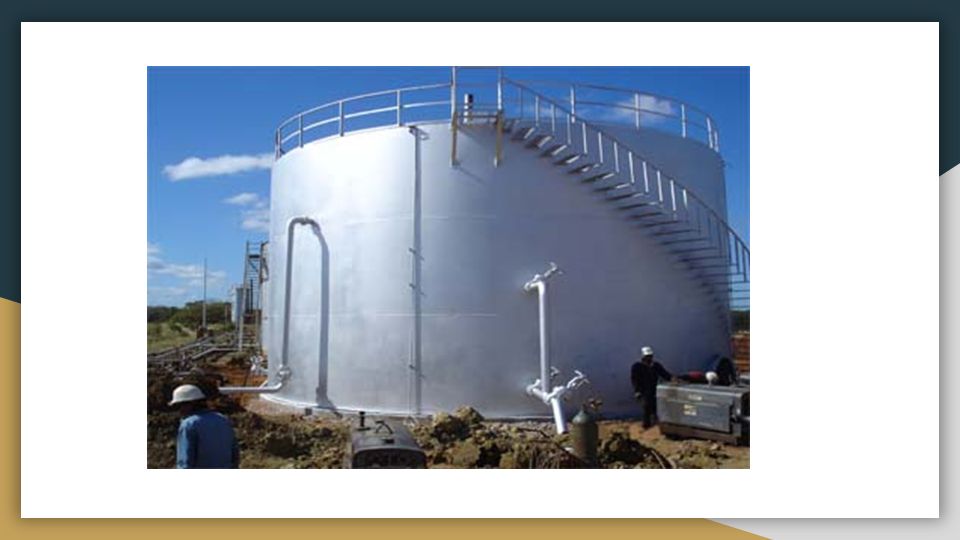

15 TANQUE SKIMMER ● Recipientes grandes que proporcionan el tiempo de retención necesario para que el aceite suba a la superficie donde puede ser desnatado y recogido. ● Separación producto de la fuerza de la gravedad y de la diferencia de densidad de los líquidos.

16

17

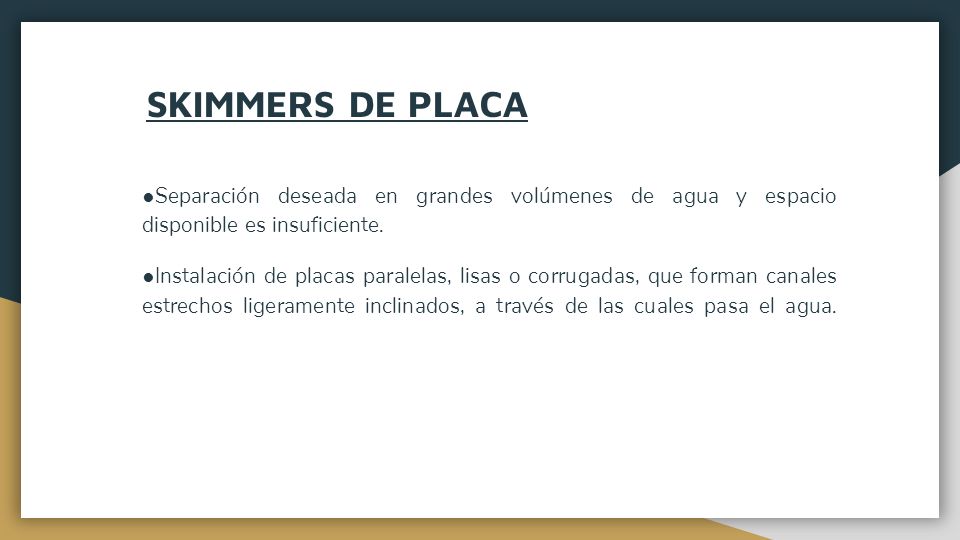

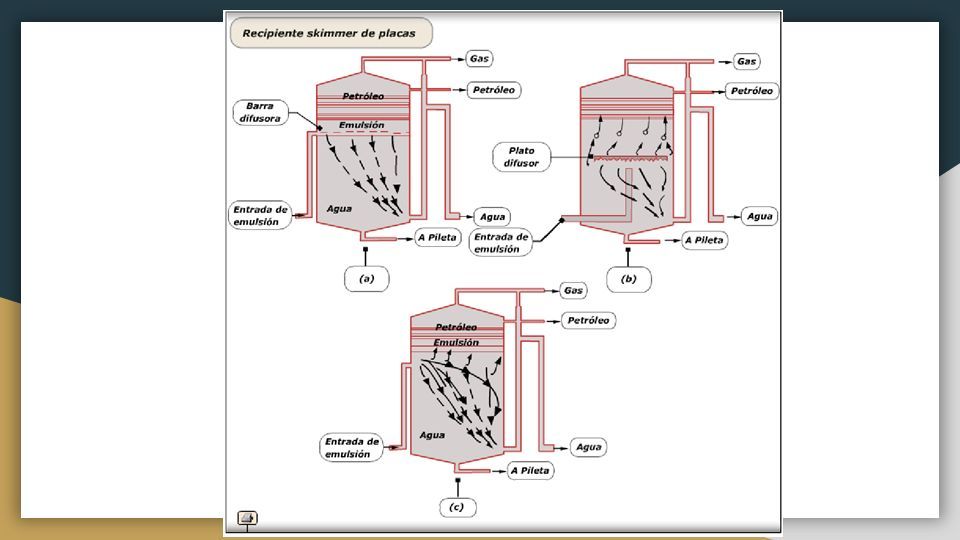

18 SKIMMERS DE PLACA ● Separación deseada en grandes volúmenes de agua y espacio disponible es insuficiente. ● Instalación de placas paralelas, lisas o corrugadas, que forman canales estrechos ligeramente inclinados, a través de las cuales pasa el agua.

19

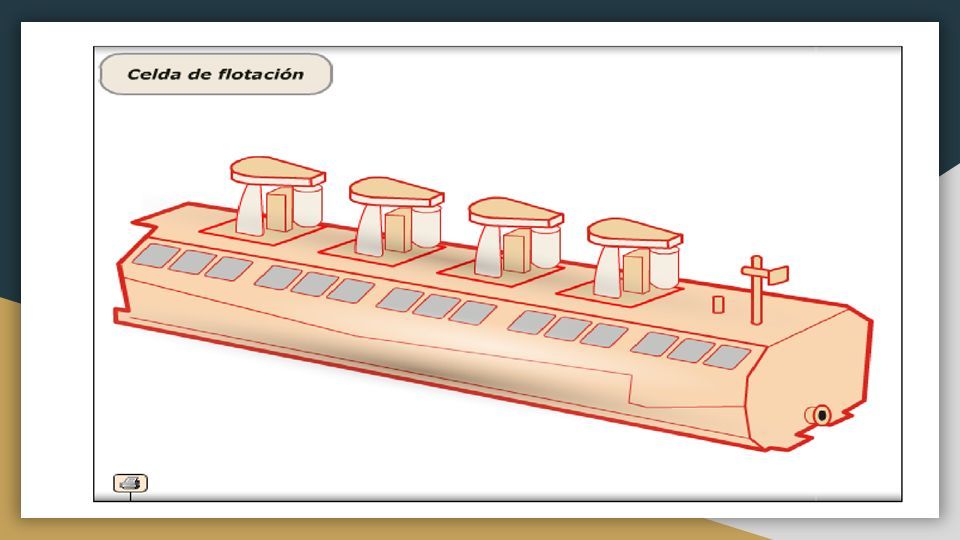

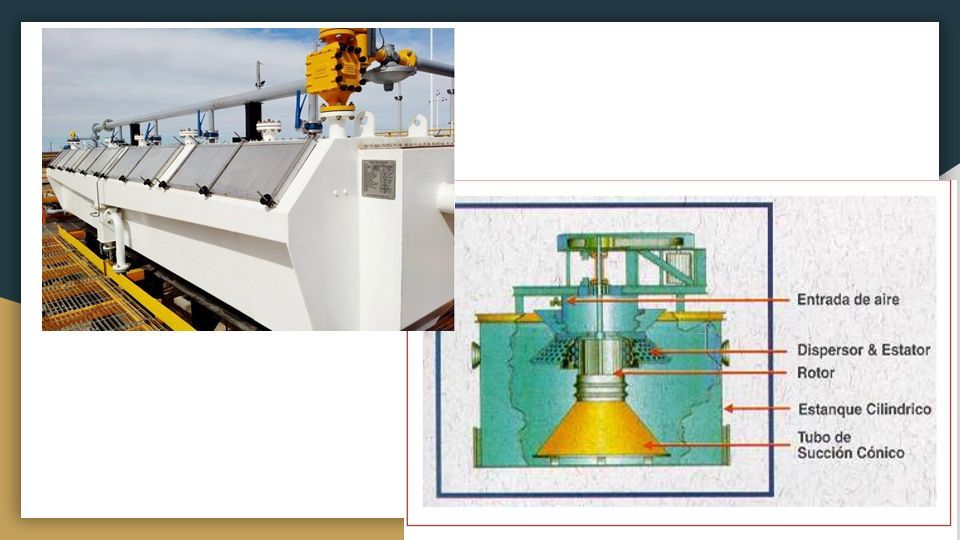

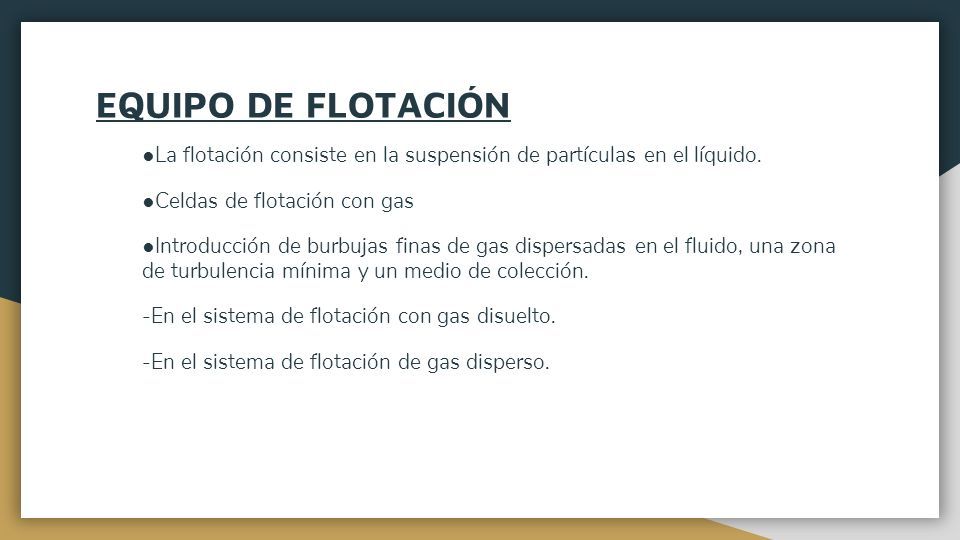

20 EQUIPO DE FLOTACIÓN ● La flotación consiste en la suspensión de partículas en el líquido. ● Celdas de flotación con gas ● Introducción de burbujas finas de gas dispersadas en el fluido, una zona de turbulencia mínima y un medio de colección. -En el sistema de flotación con gas disuelto. -En el sistema de flotación de gas disperso.

21

22

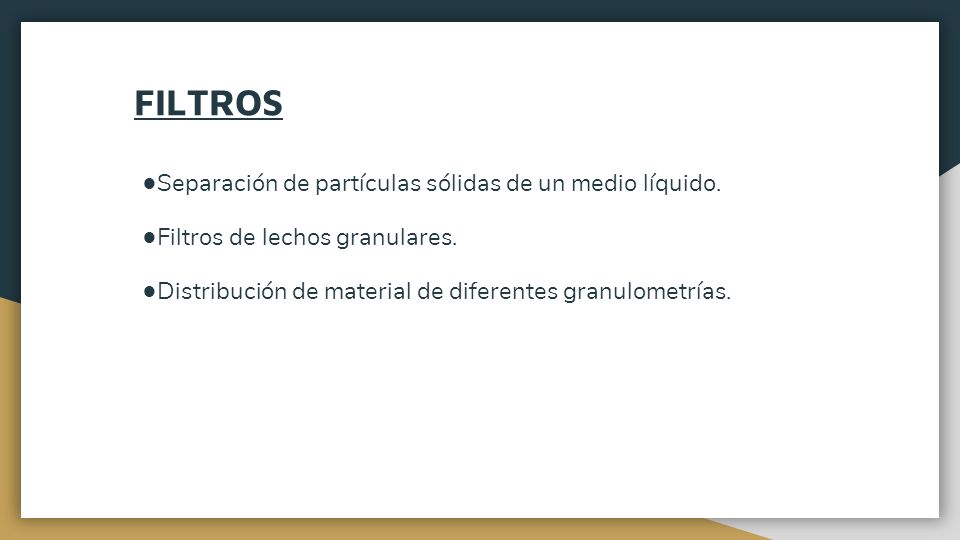

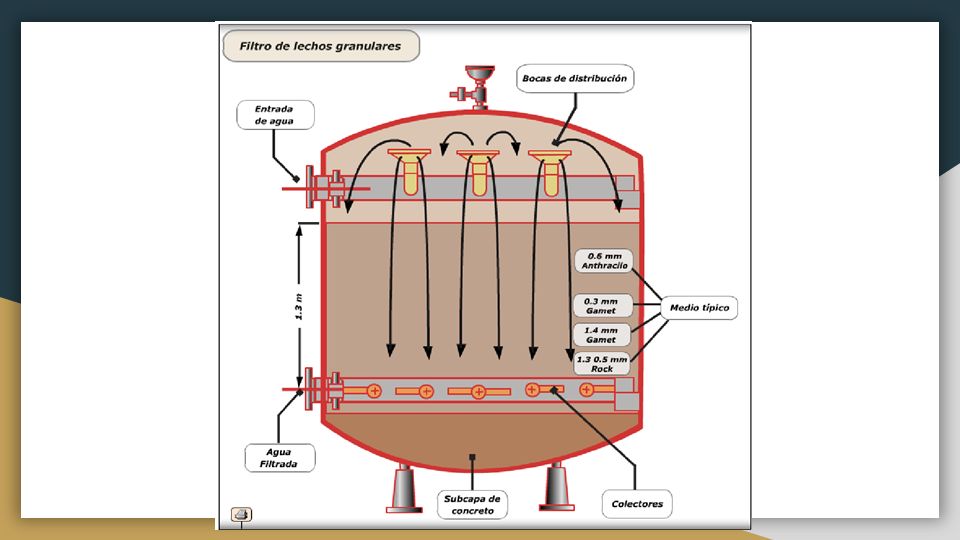

23 FILTROS ● Separación de partículas sólidas de un medio líquido. ● Filtros de lechos granulares. ● Distribución de material de diferentes granulometrías.

24

25

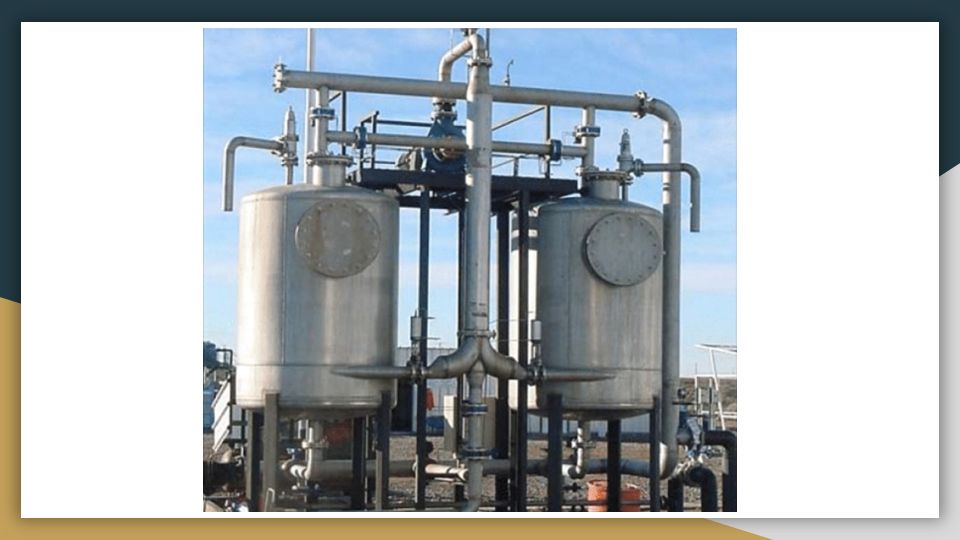

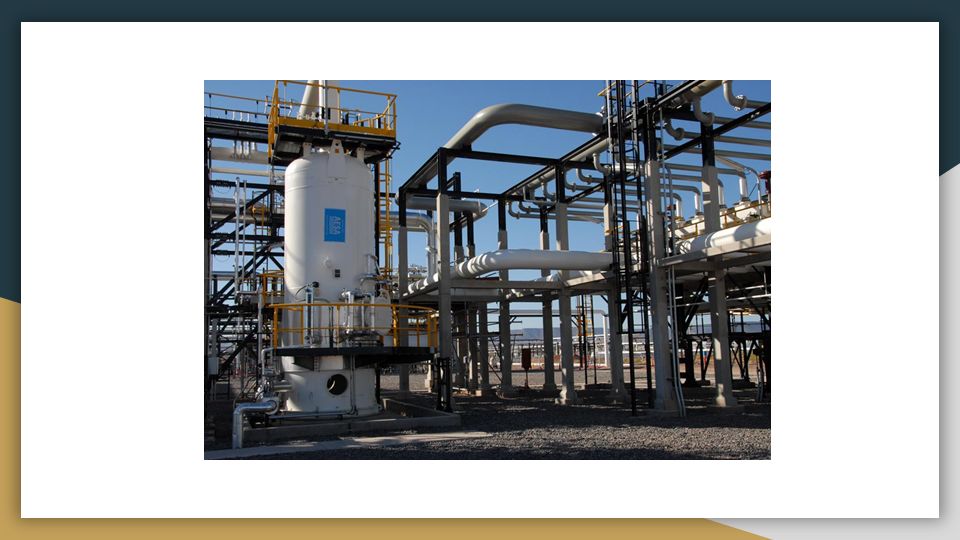

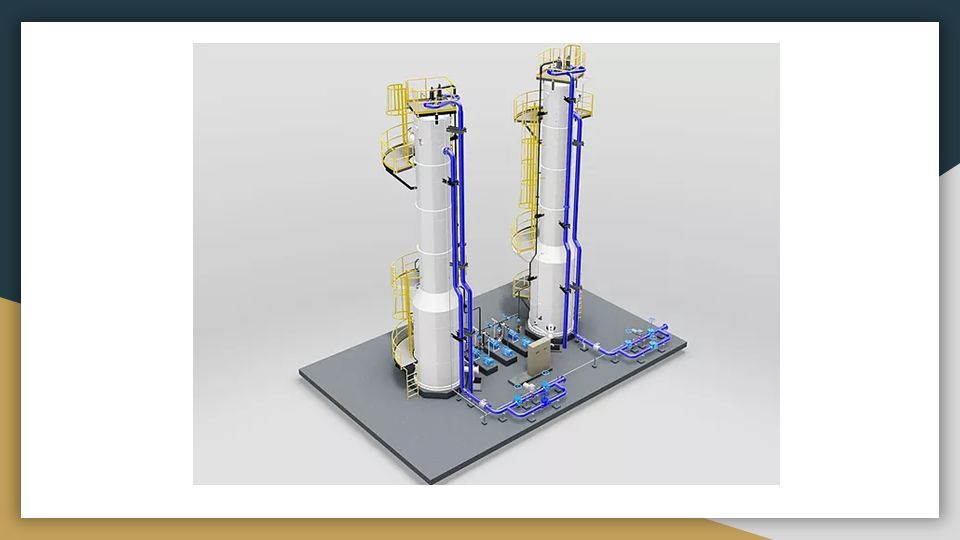

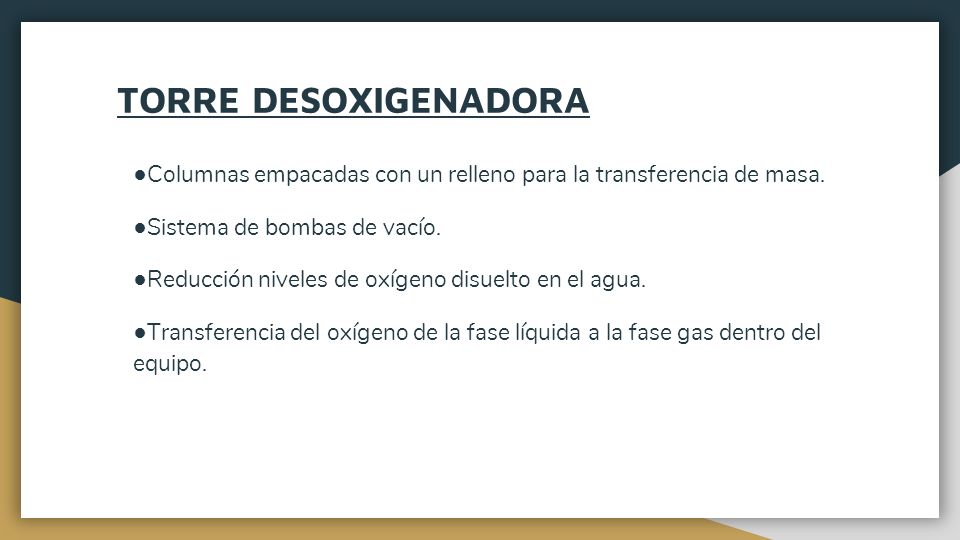

26 TORRE DESOXIGENADORA ● Columnas empacadas con un relleno para la transferencia de masa. ● Sistema de bombas de vacío. ● Reducción niveles de oxígeno disuelto en el agua. ● Transferencia del oxígeno de la fase líquida a la fase gas dentro del equipo.

27

28

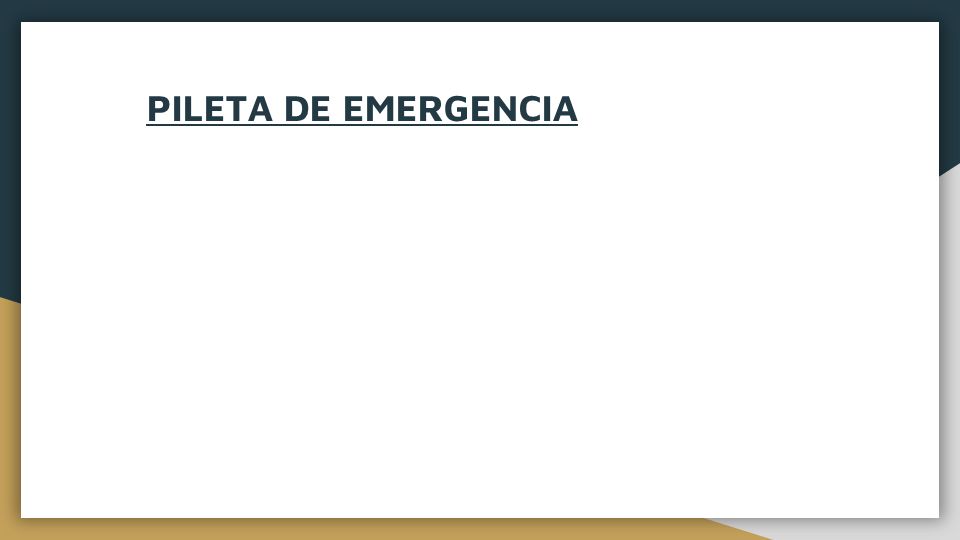

29 PILETA DE EMERGENCIA

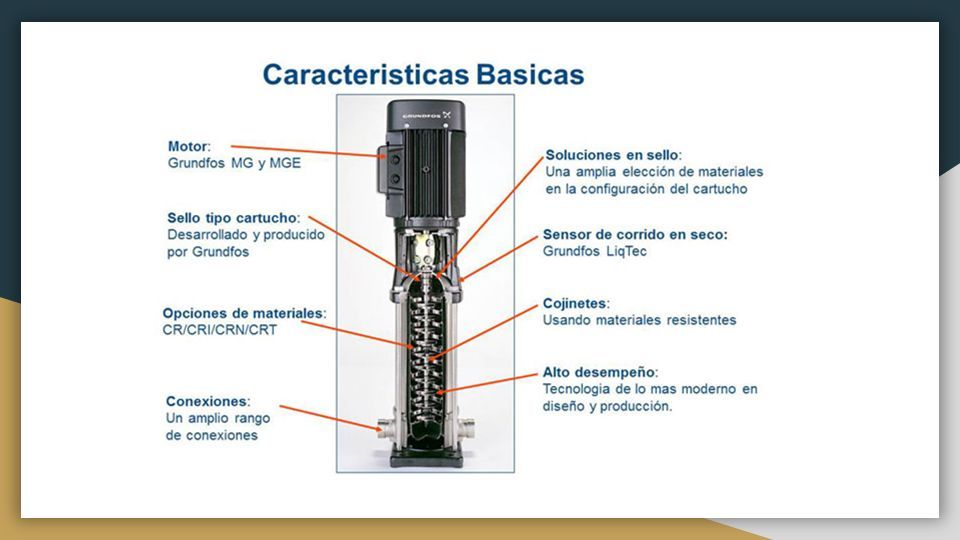

30 BOMBAS ●Transporte del agua desde el pozo hasta el tanque de almacenamiento de agua desmineralizada. ●Su tipo depende de cada proceso. ●Primer tipo de bomba es una bomba centrífuga de eje vertical sumergible.

31

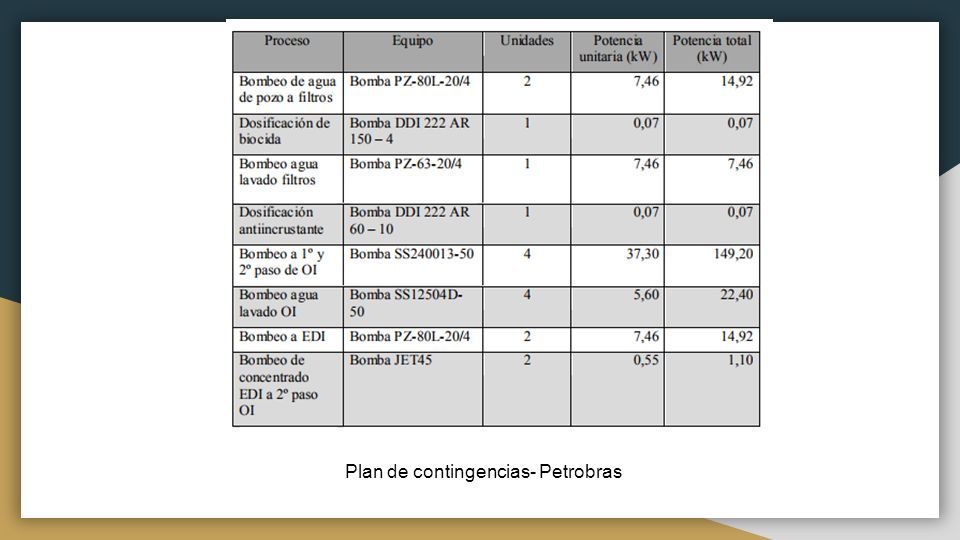

32 Plan de contingencias- Petrobras

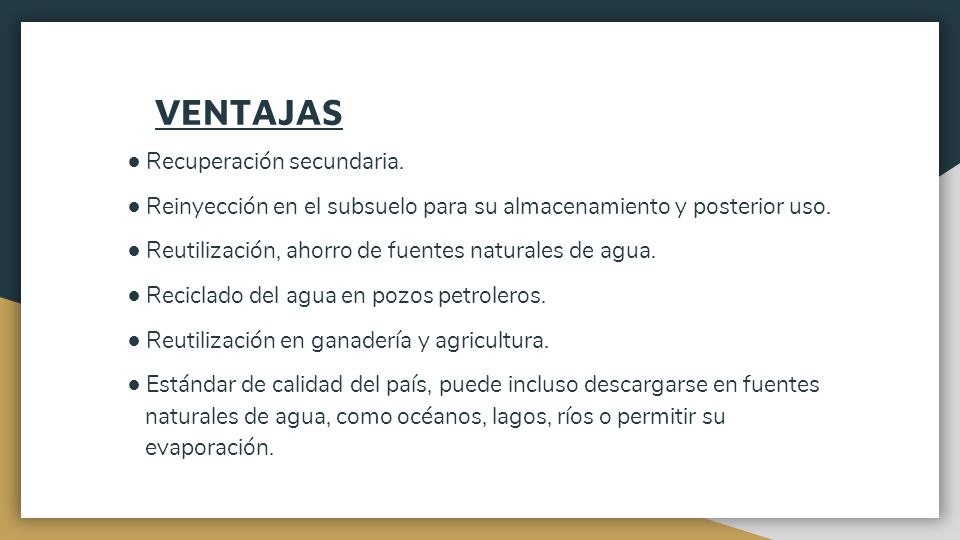

33 VENTAJAS ● Recuperación secundaria. ● Reinyección en el subsuelo para su almacenamiento y posterior uso. ● Reutilización, ahorro de fuentes naturales de agua. ● Reciclado del agua en pozos petroleros. ● Reutilización en ganadería y agricultura. ● Estándar de calidad del país, puede incluso descargarse en fuentes naturales de agua, como océanos, lagos, ríos o permitir su evaporación.

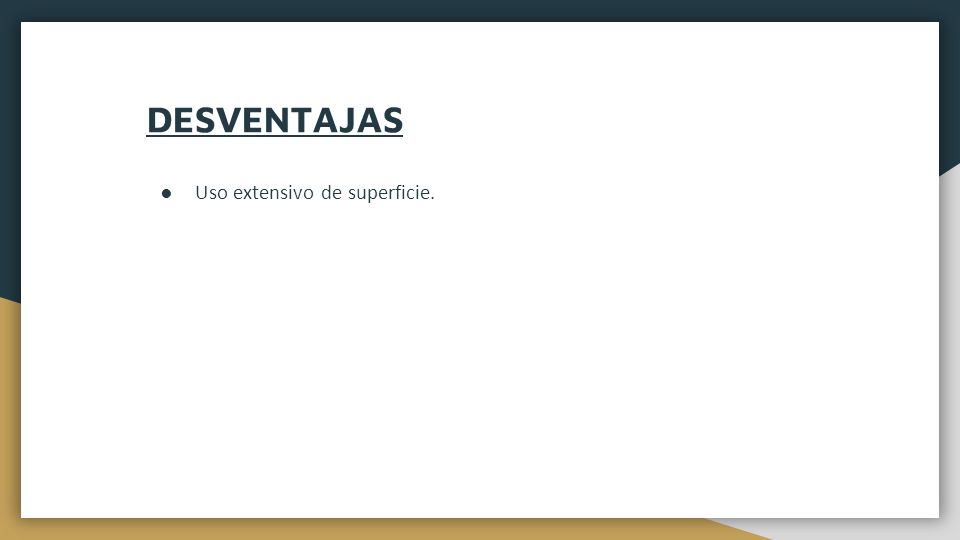

34 DESVENTAJAS ●Uso extensivo de superficie.
