Introducción Reforma de varias zonas de un hospital para la creación de una zona quirúrgica. Consta de tres plantas Planta baja: almacén de esterilización,

Presentación del tema: "Introducción Reforma de varias zonas de un hospital para la creación de una zona quirúrgica. Consta de tres plantas Planta baja: almacén de esterilización,"— Transcripción de la presentación:

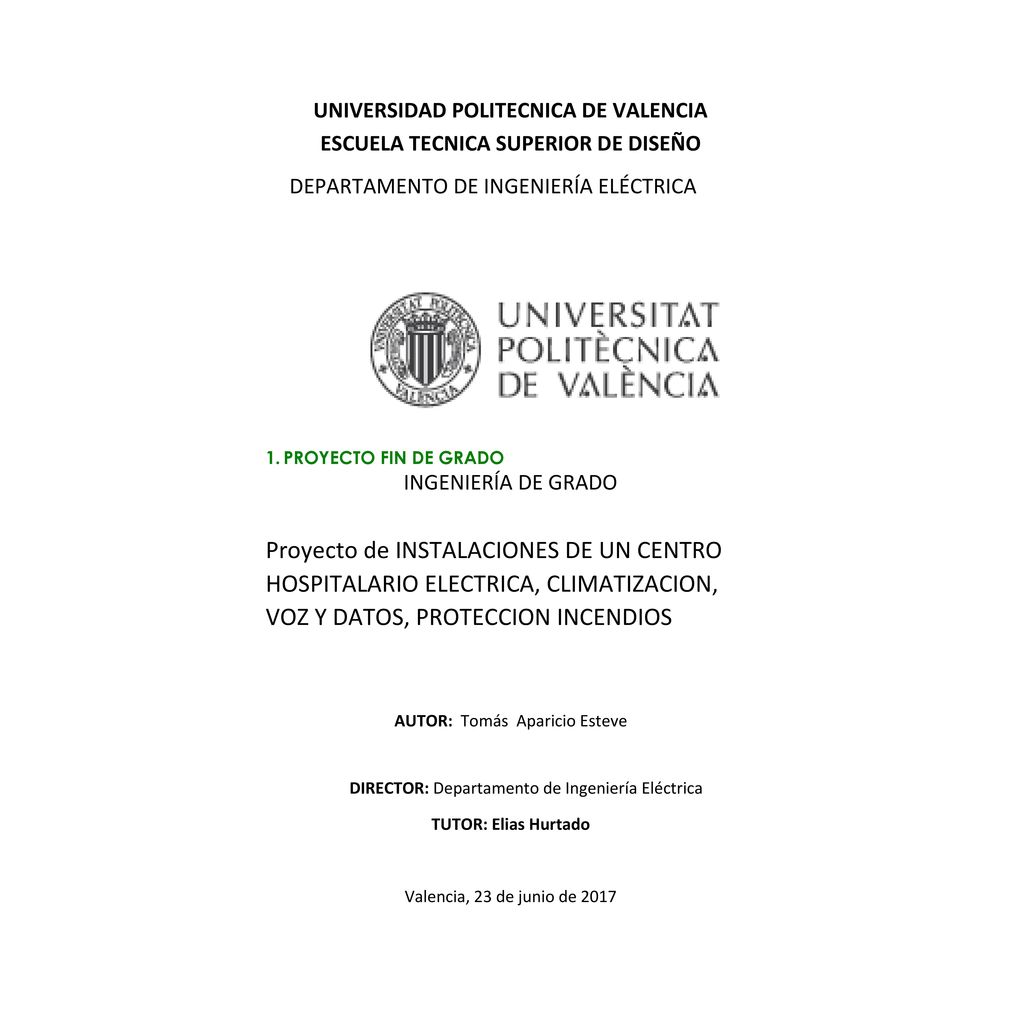

1

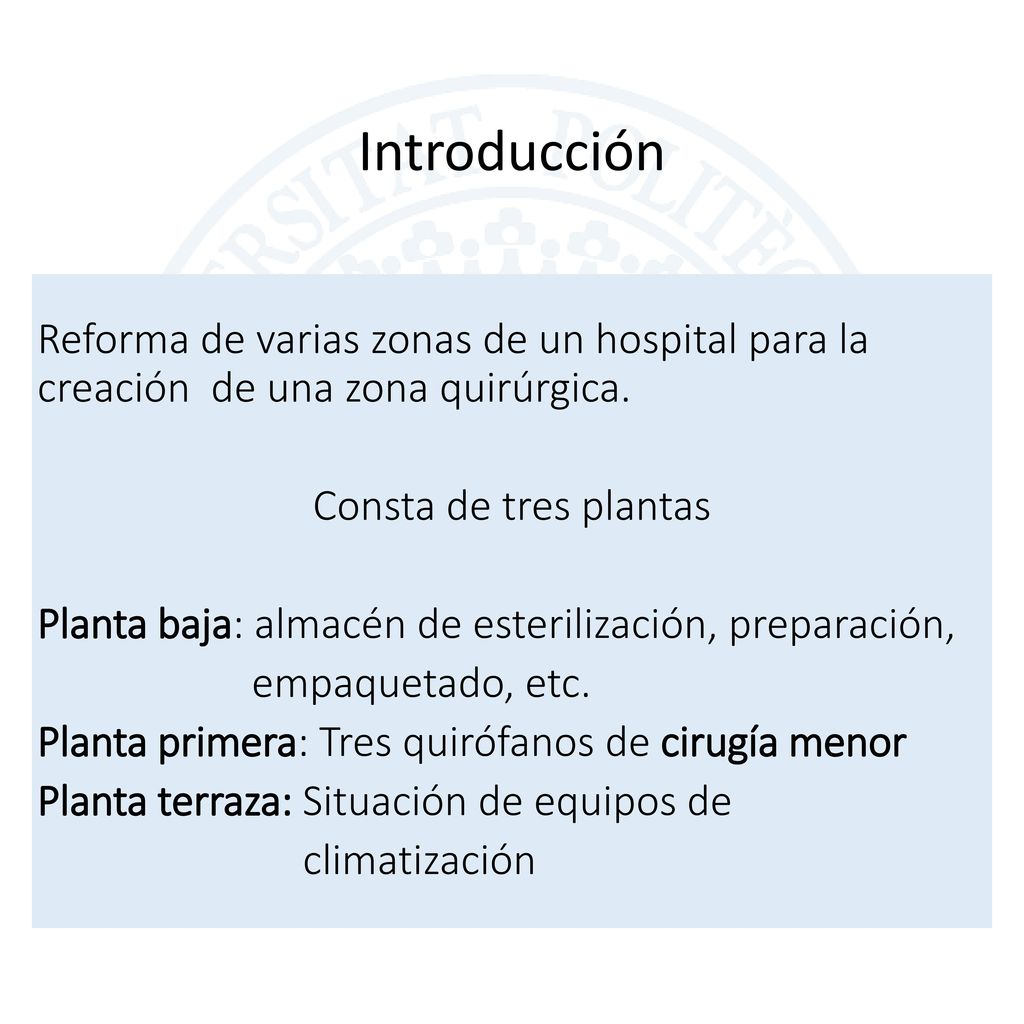

2 Introducción Reforma de varias zonas de un hospital para la creación de una zona quirúrgica. Consta de tres plantas Planta baja: almacén de esterilización, preparación, empaquetado, etc. Planta primera: Tres quirófanos de cirugía menor Planta terraza: Situación de equipos de climatización

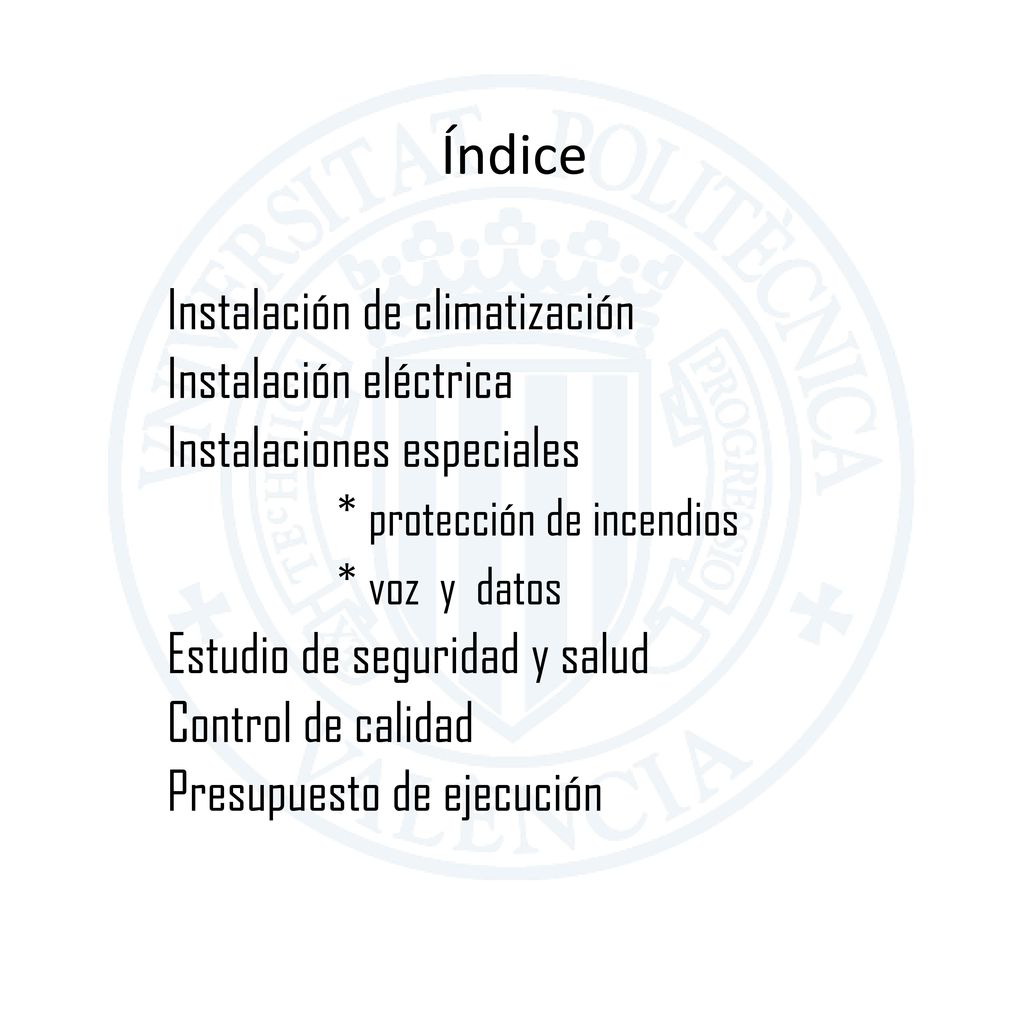

3 Índice Instalación de climatización Instalación eléctrica Instalaciones especiales * protección de incendios * voz y datos Estudio de seguridad y salud Control de calidad Presupuesto de ejecución

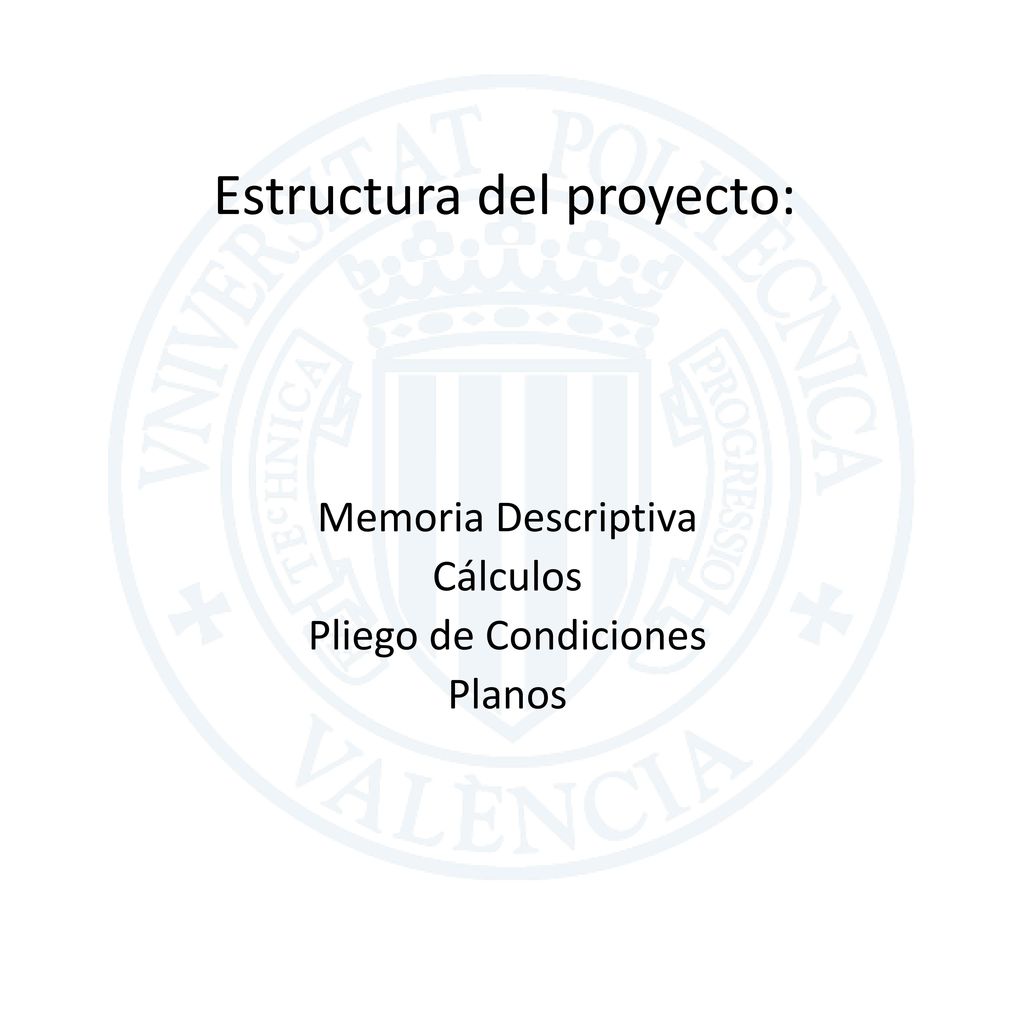

4 Estructura del proyecto:
Memoria Descriptiva Cálculos Pliego de Condiciones Planos

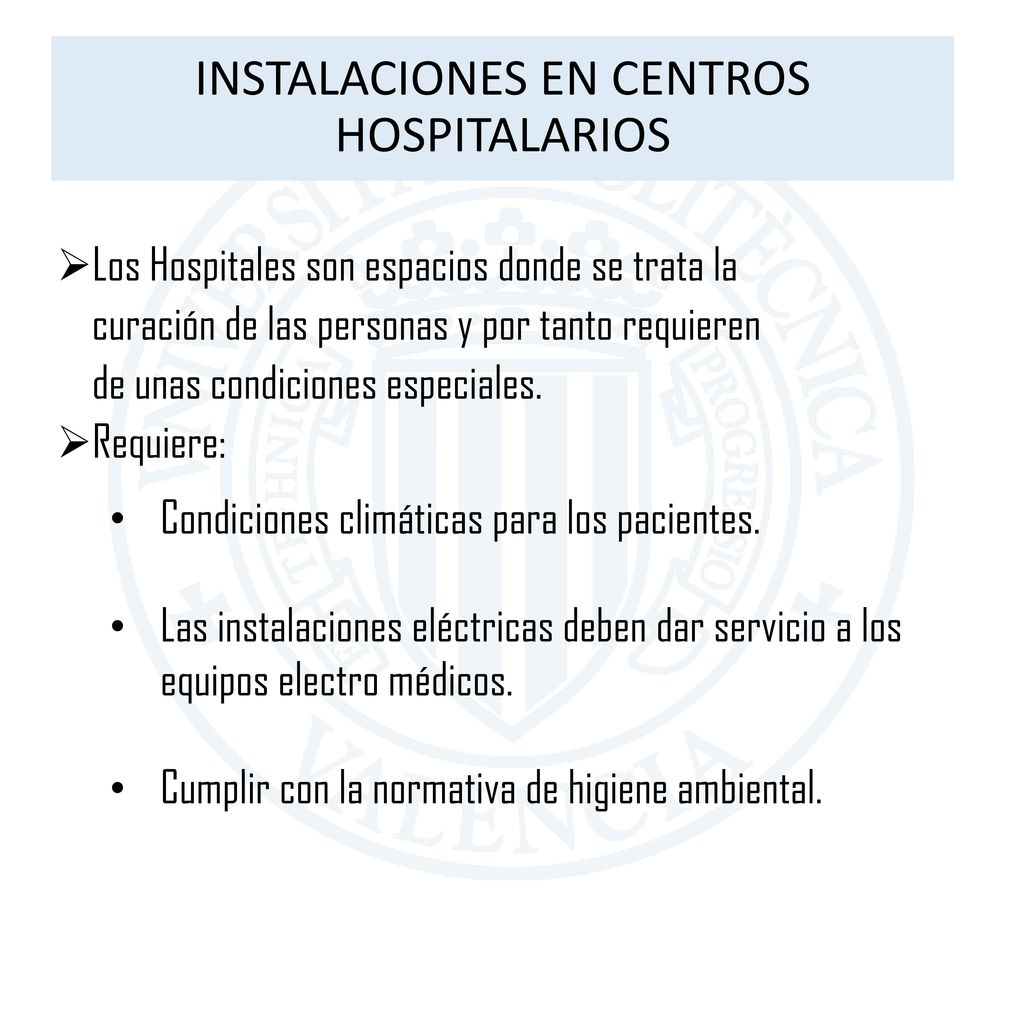

5 INSTALACIONES EN CENTROS HOSPITALARIOS
Los Hospitales son espacios donde se trata la curación de las personas y por tanto requieren de unas condiciones especiales. Requiere: Condiciones climáticas para los pacientes. Las instalaciones eléctricas deben dar servicio a los equipos electro médicos. Cumplir con la normativa de higiene ambiental.

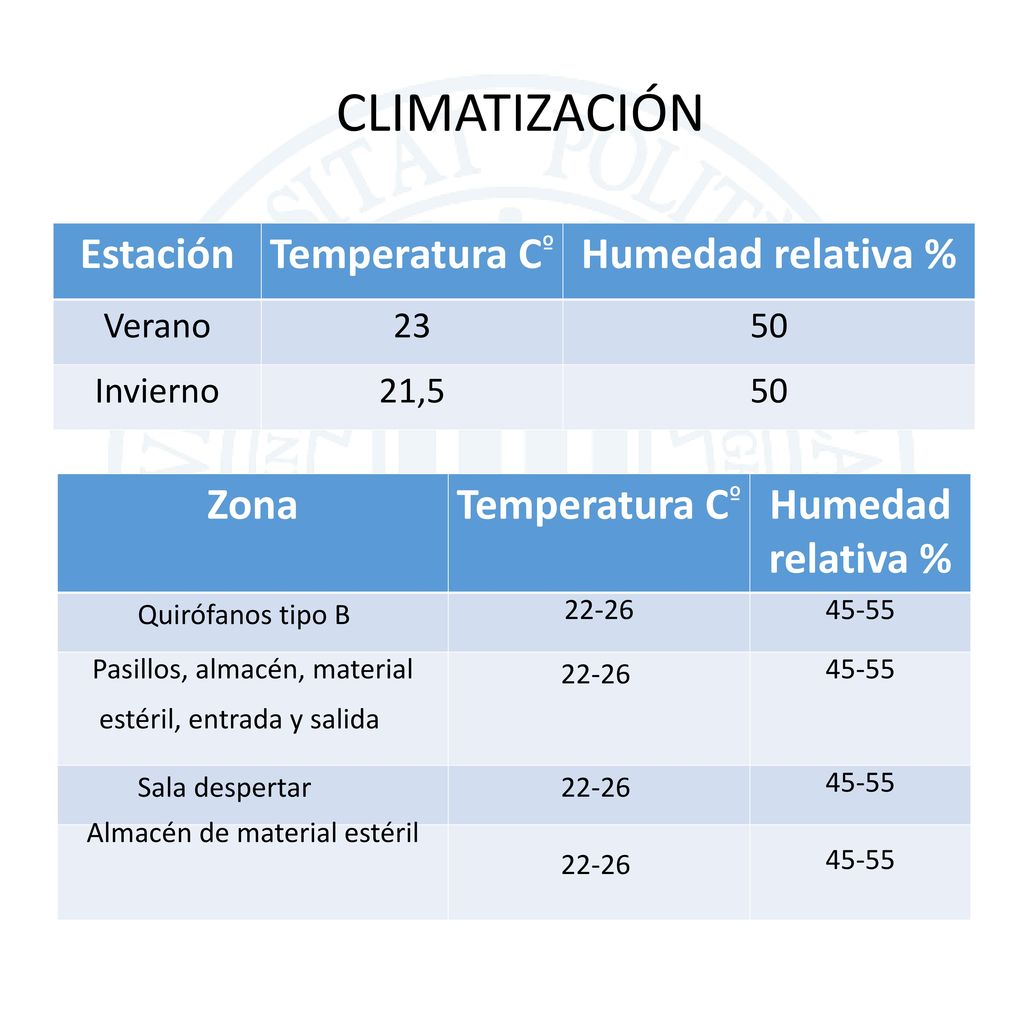

6 CLIMATIZACIÓN Estación Temperatura Cº Humedad relativa % Zona
Verano 23 50 Invierno 21,5 Zona Temperatura Cº Humedad relativa % Quirófanos tipo B 22-26 45-55 Pasillos, almacén, material estéril, entrada y salida Sala despertar Almacén de material estéril

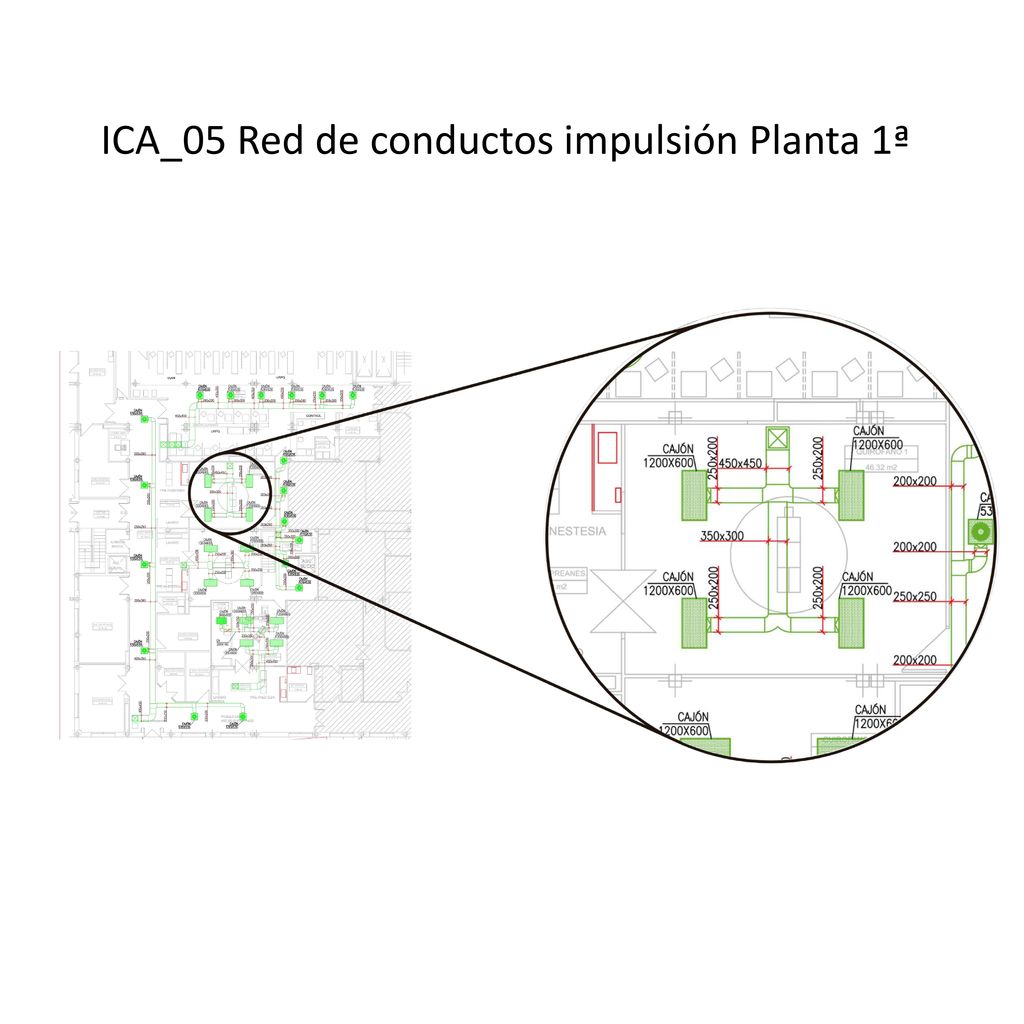

7 ICA_05 Red de conductos impulsión Planta 1ª

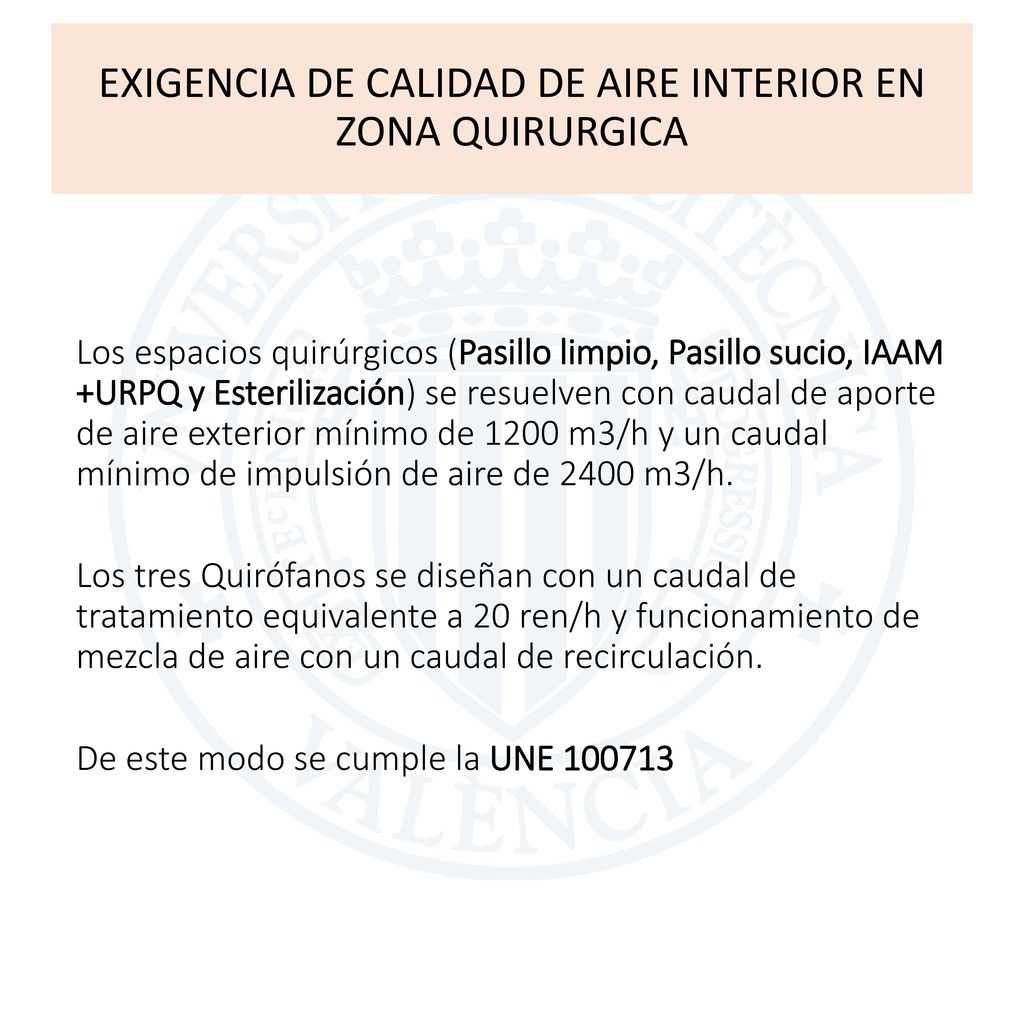

8 EXIGENCIA DE CALIDAD DE AIRE INTERIOR EN ZONA QUIRURGICA
Los espacios quirúrgicos (Pasillo limpio, Pasillo sucio, IAAM +URPQ y Esterilización) se resuelven con caudal de aporte de aire exterior mínimo de 1200 m3/h y un caudal mínimo de impulsión de aire de 2400 m3/h. Los tres Quirófanos se diseñan con un caudal de tratamiento equivalente a 20 ren/h y funcionamiento de mezcla de aire con un caudal de recirculación. De este modo se cumple la UNE

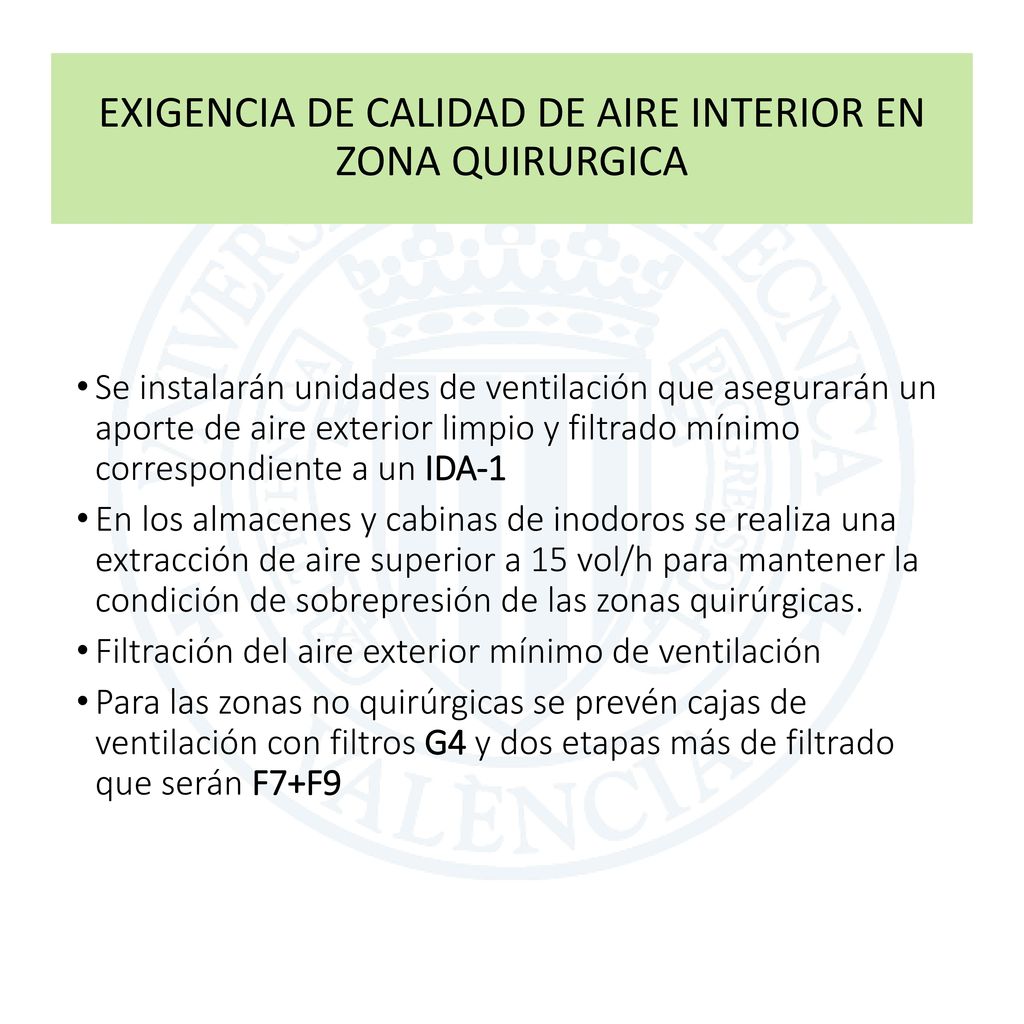

9 EXIGENCIA DE CALIDAD DE AIRE INTERIOR EN ZONA QUIRURGICA
Se instalarán unidades de ventilación que asegurarán un aporte de aire exterior limpio y filtrado mínimo correspondiente a un IDA-1 En los almacenes y cabinas de inodoros se realiza una extracción de aire superior a 15 vol/h para mantener la condición de sobrepresión de las zonas quirúrgicas. Filtración del aire exterior mínimo de ventilación Para las zonas no quirúrgicas se prevén cajas de ventilación con filtros G4 y dos etapas más de filtrado que serán F7+F9

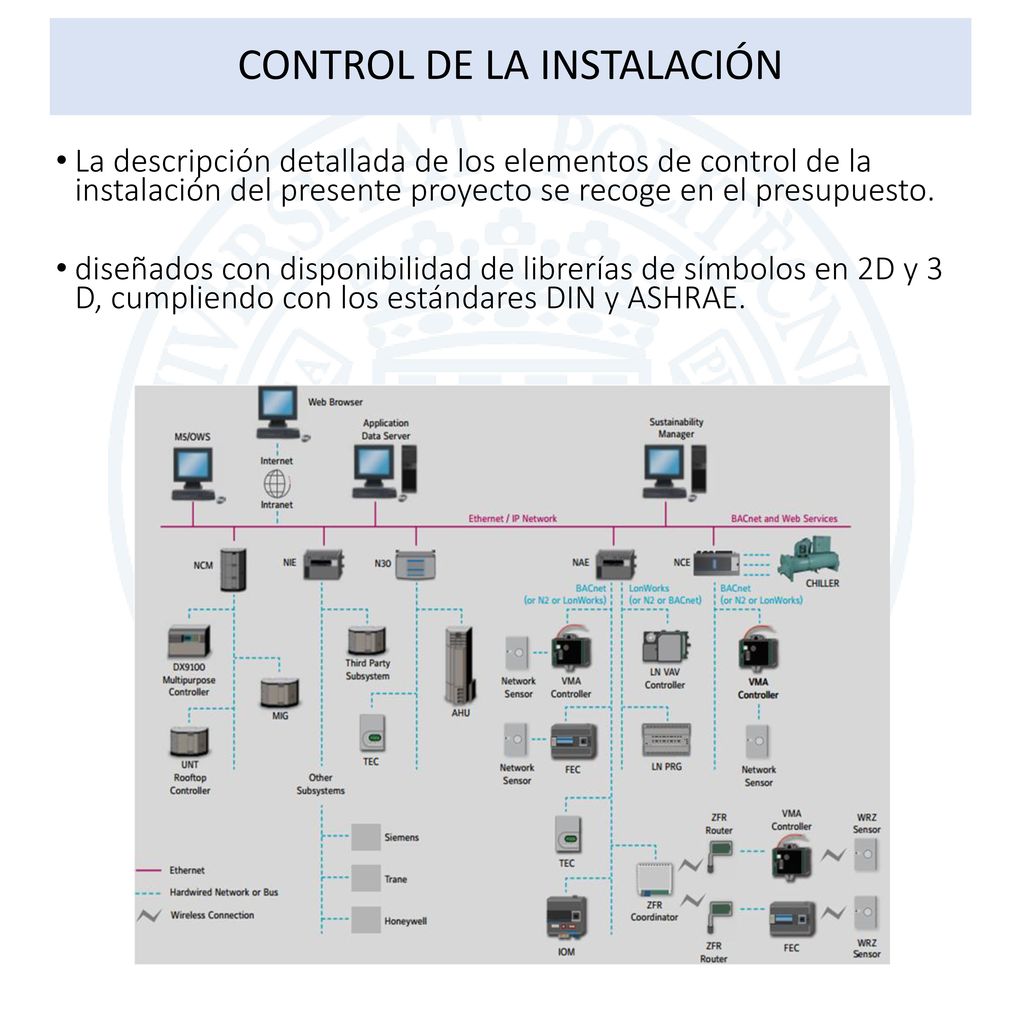

10 CONTROL DE LA INSTALACIÓN
La descripción detallada de los elementos de control de la instalación del presente proyecto se recoge en el presupuesto. diseñados con disponibilidad de librerías de símbolos en 2D y 3 D, cumpliendo con los estándares DIN y ASHRAE.

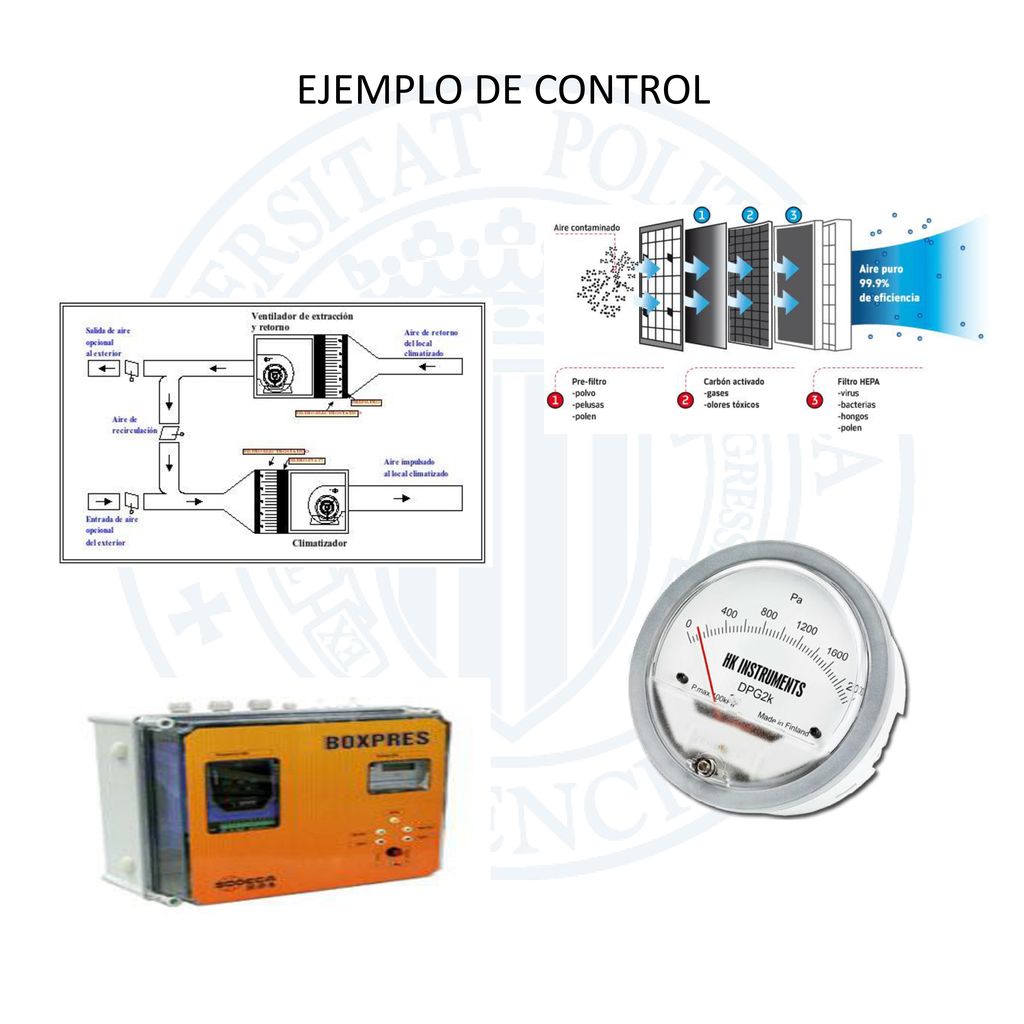

11 EJEMPLO DE CONTROL

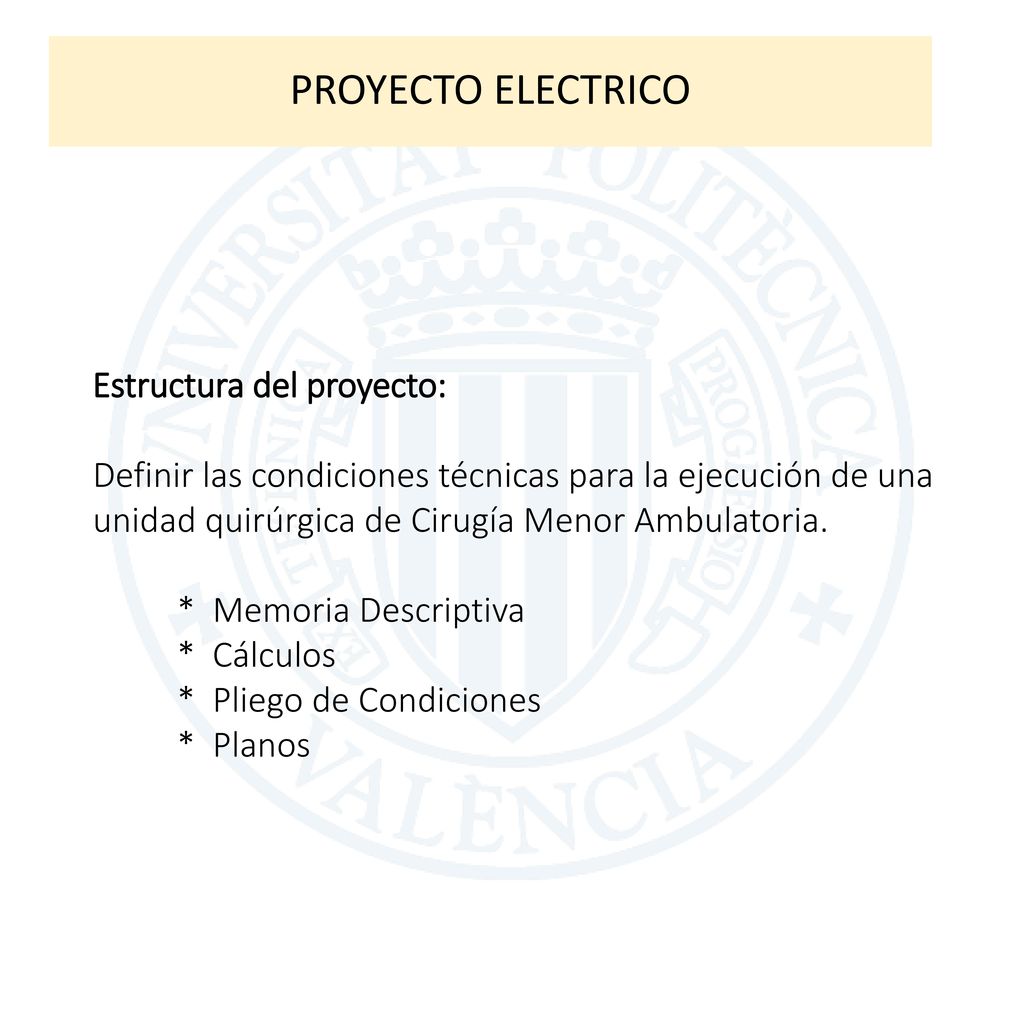

12 PROYECTO ELECTRICO Estructura del proyecto:
Definir las condiciones técnicas para la ejecución de una unidad quirúrgica de Cirugía Menor Ambulatoria. * Memoria Descriptiva * Cálculos * Pliego de Condiciones * Planos

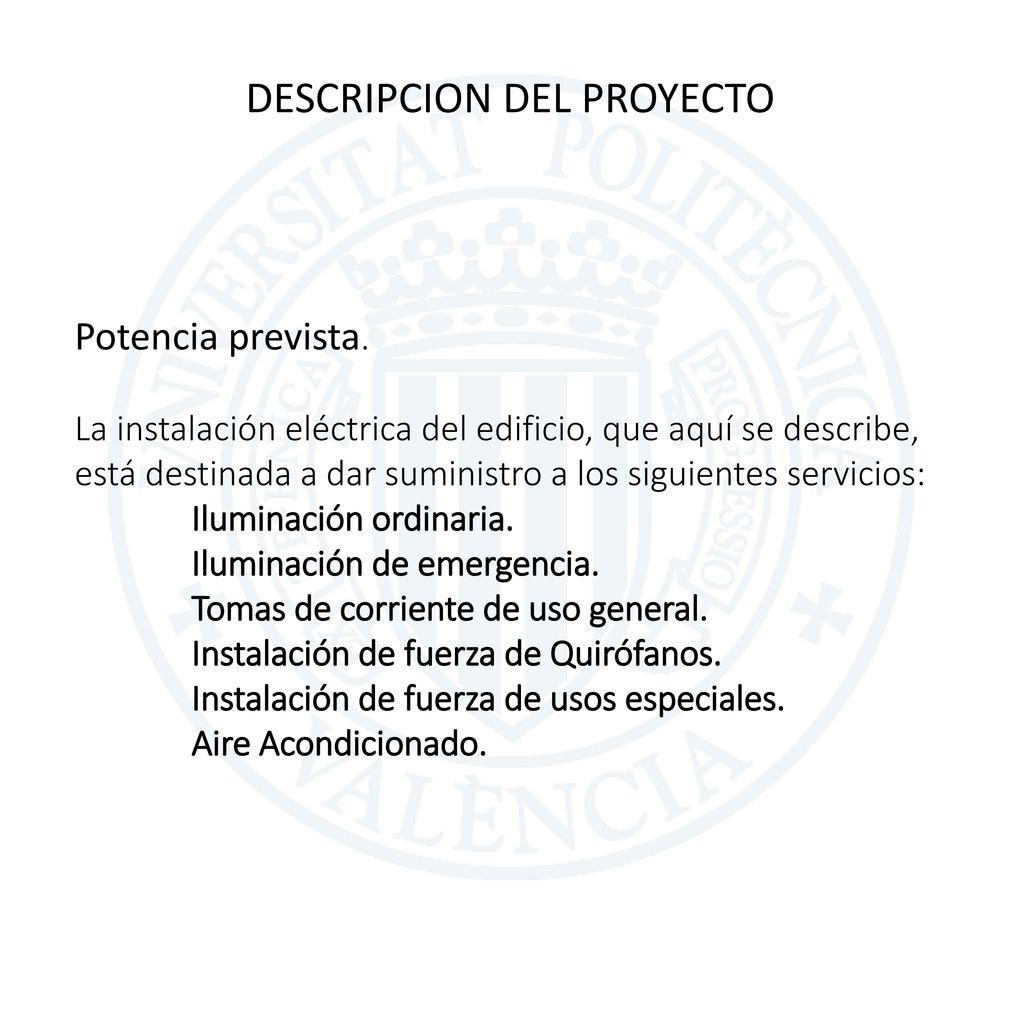

13 DESCRIPCION DEL PROYECTO
Potencia prevista. La instalación eléctrica del edificio, que aquí se describe, está destinada a dar suministro a los siguientes servicios: Iluminación ordinaria. Iluminación de emergencia. Tomas de corriente de uso general. Instalación de fuerza de Quirófanos. Instalación de fuerza de usos especiales. Aire Acondicionado.

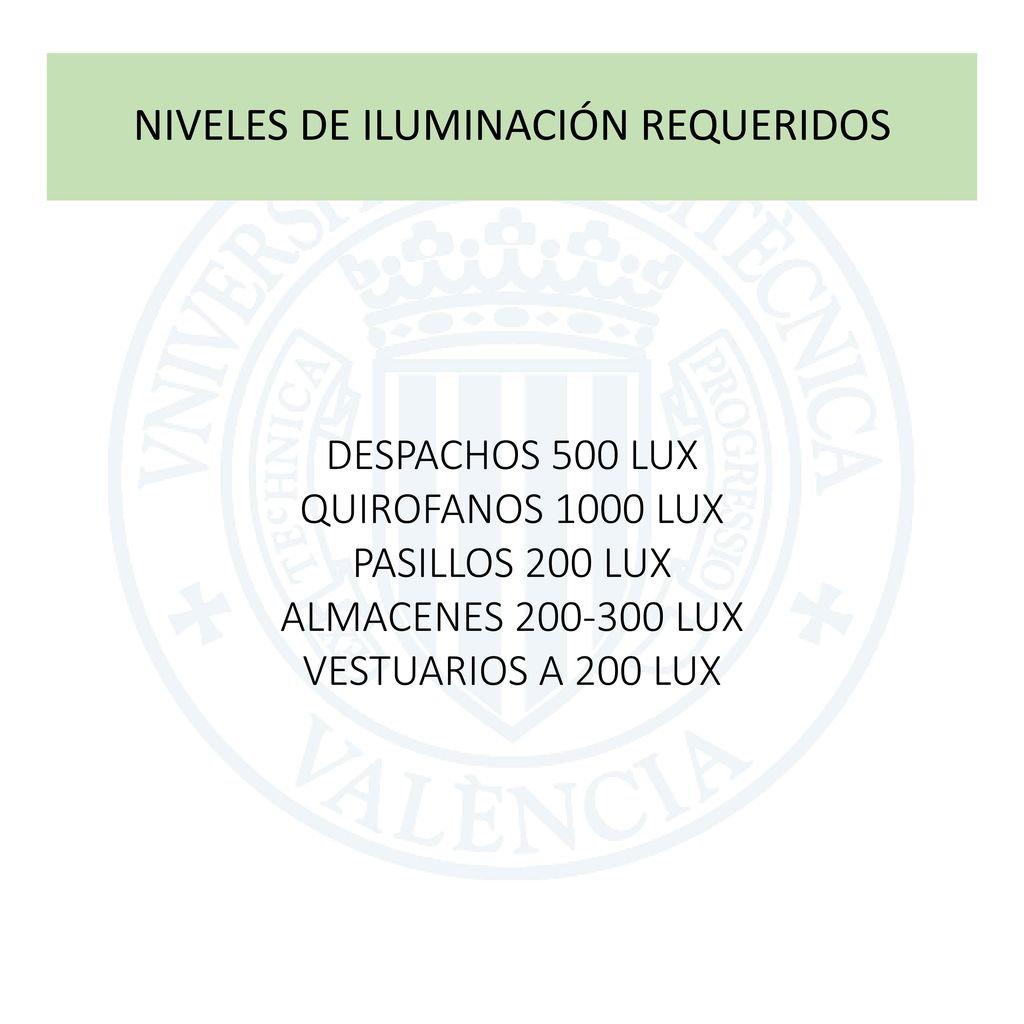

14 NIVELES DE ILUMINACIÓN REQUERIDOS
DESPACHOS 500 LUX QUIROFANOS 1000 LUX PASILLOS 200 LUX ALMACENES LUX VESTUARIOS A 200 LUX

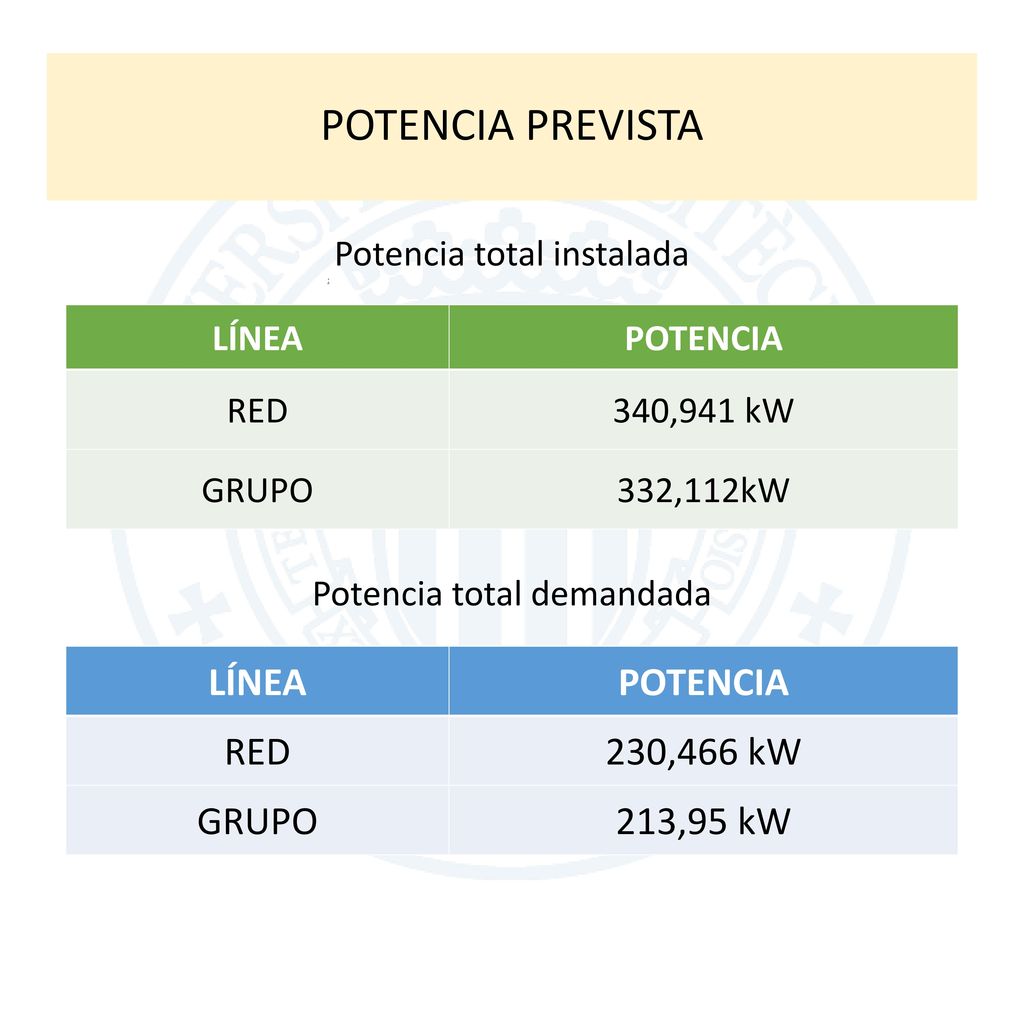

15 POTENCIA PREVISTA LÍNEA POTENCIA RED 230,466 kW GRUPO 213,95 kW
Potencia total instalada : LÍNEA POTENCIA RED 340,941 kW GRUPO 332,112kW Potencia total demandada LÍNEA POTENCIA RED 230,466 kW GRUPO 213,95 kW

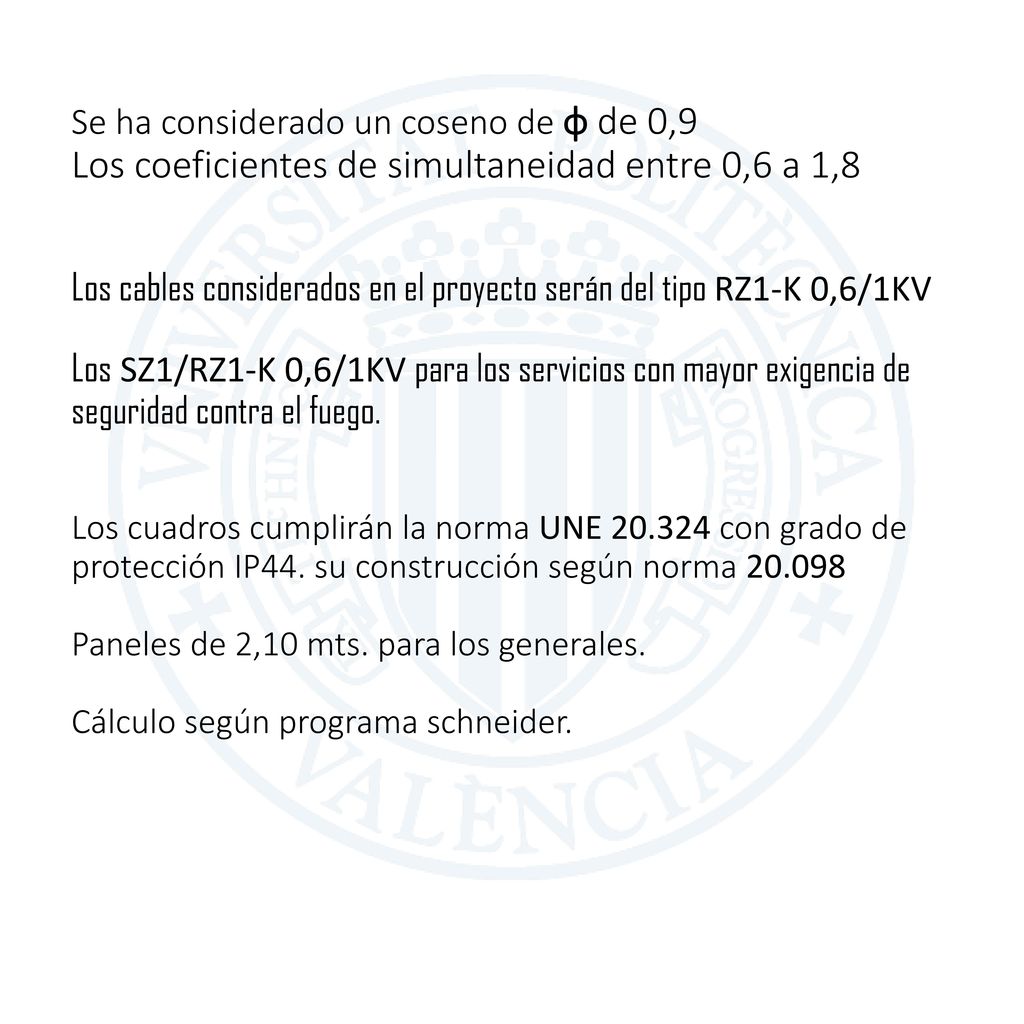

16 Los coeficientes de simultaneidad entre 0,6 a 1,8
Se ha considerado un coseno de φ de 0,9 Los coeficientes de simultaneidad entre 0,6 a 1,8 Los cables considerados en el proyecto serán del tipo RZ1-K 0,6/1KV Los SZ1/RZ1-K 0,6/1KV para los servicios con mayor exigencia de seguridad contra el fuego. Los cuadros cumplirán la norma UNE con grado de protección IP44. su construcción según norma Paneles de 2,10 mts. para los generales. Cálculo según programa schneider.

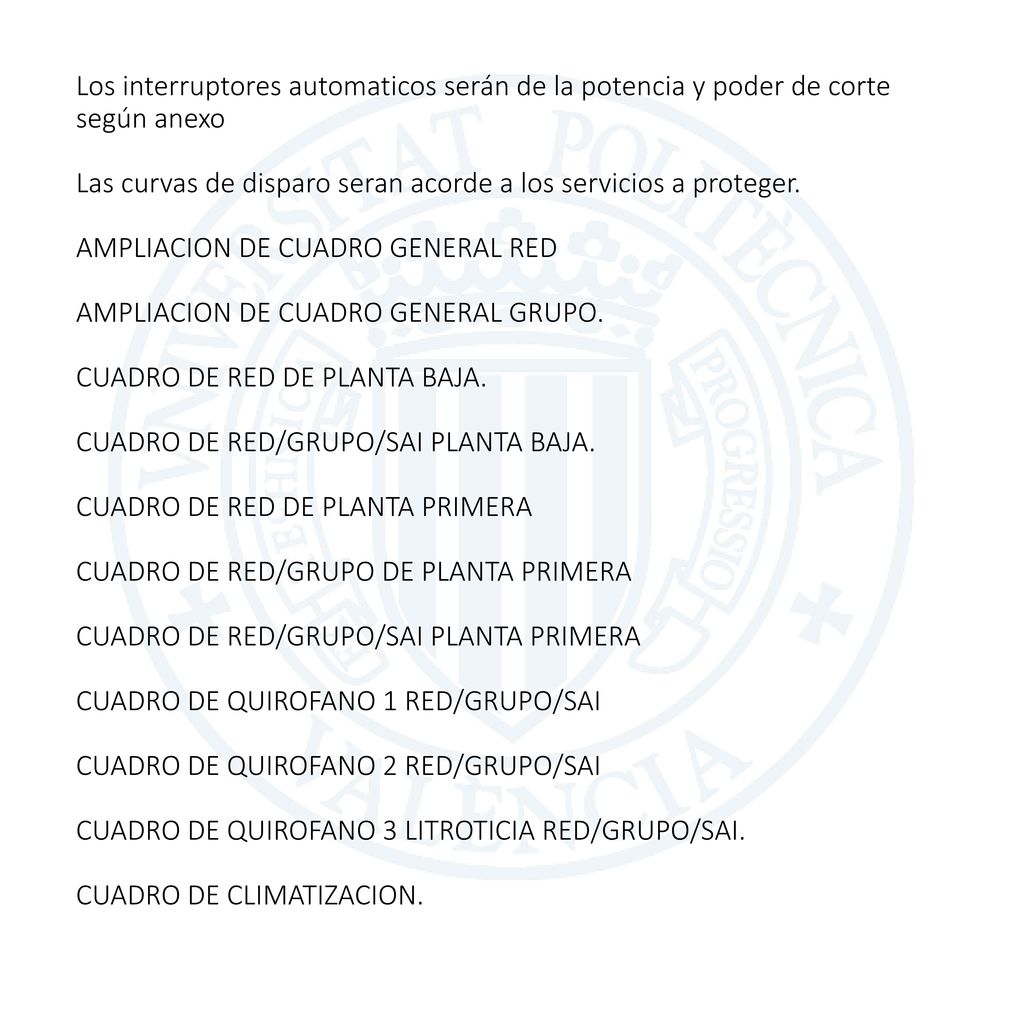

17 Los interruptores automaticos serán de la potencia y poder de corte según anexo Las curvas de disparo seran acorde a los servicios a proteger. AMPLIACION DE CUADRO GENERAL RED AMPLIACION DE CUADRO GENERAL GRUPO. CUADRO DE RED DE PLANTA BAJA. CUADRO DE RED/GRUPO/SAI PLANTA BAJA. CUADRO DE RED DE PLANTA PRIMERA CUADRO DE RED/GRUPO DE PLANTA PRIMERA CUADRO DE RED/GRUPO/SAI PLANTA PRIMERA CUADRO DE QUIROFANO 1 RED/GRUPO/SAI CUADRO DE QUIROFANO 2 RED/GRUPO/SAI CUADRO DE QUIROFANO 3 LITROTICIA RED/GRUPO/SAI. CUADRO DE CLIMATIZACION.

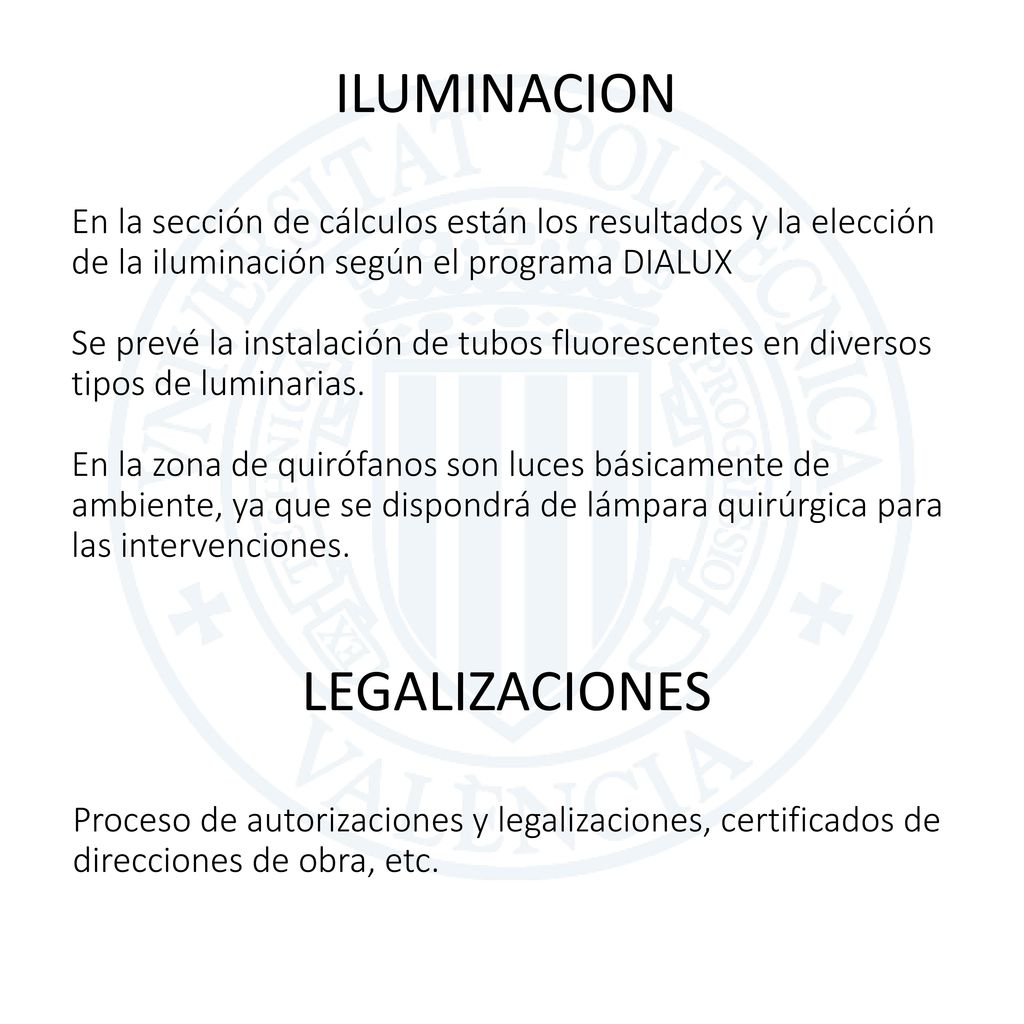

18 ILUMINACION LEGALIZACIONES
En la sección de cálculos están los resultados y la elección de la iluminación según el programa DIALUX Se prevé la instalación de tubos fluorescentes en diversos tipos de luminarias. En la zona de quirófanos son luces básicamente de ambiente, ya que se dispondrá de lámpara quirúrgica para las intervenciones. LEGALIZACIONES Proceso de autorizaciones y legalizaciones, certificados de direcciones de obra, etc.

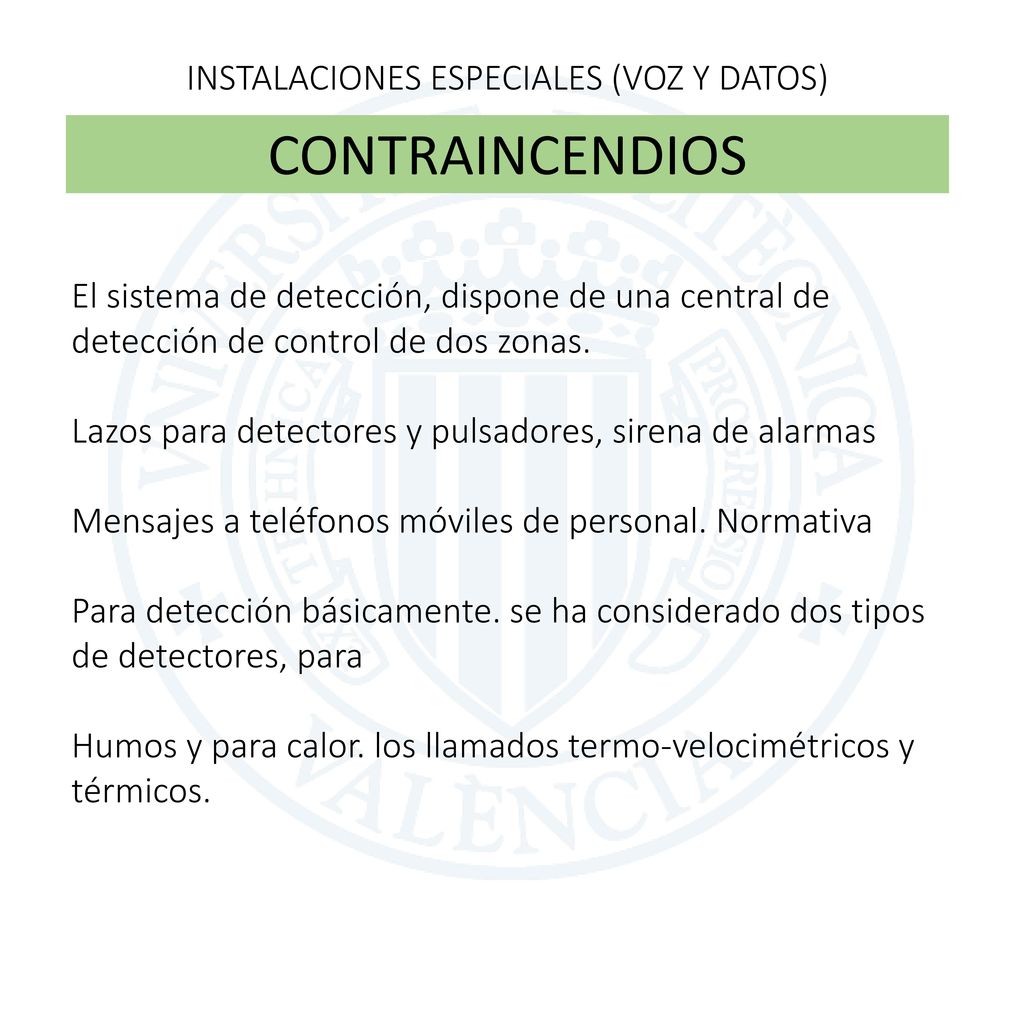

19 INSTALACIONES ESPECIALES (VOZ Y DATOS)
CONTRAINCENDIOS El sistema de detección, dispone de una central de detección de control de dos zonas. Lazos para detectores y pulsadores, sirena de alarmas Mensajes a teléfonos móviles de personal. Normativa Para detección básicamente. se ha considerado dos tipos de detectores, para Humos y para calor. los llamados termo-velocimétricos y térmicos.

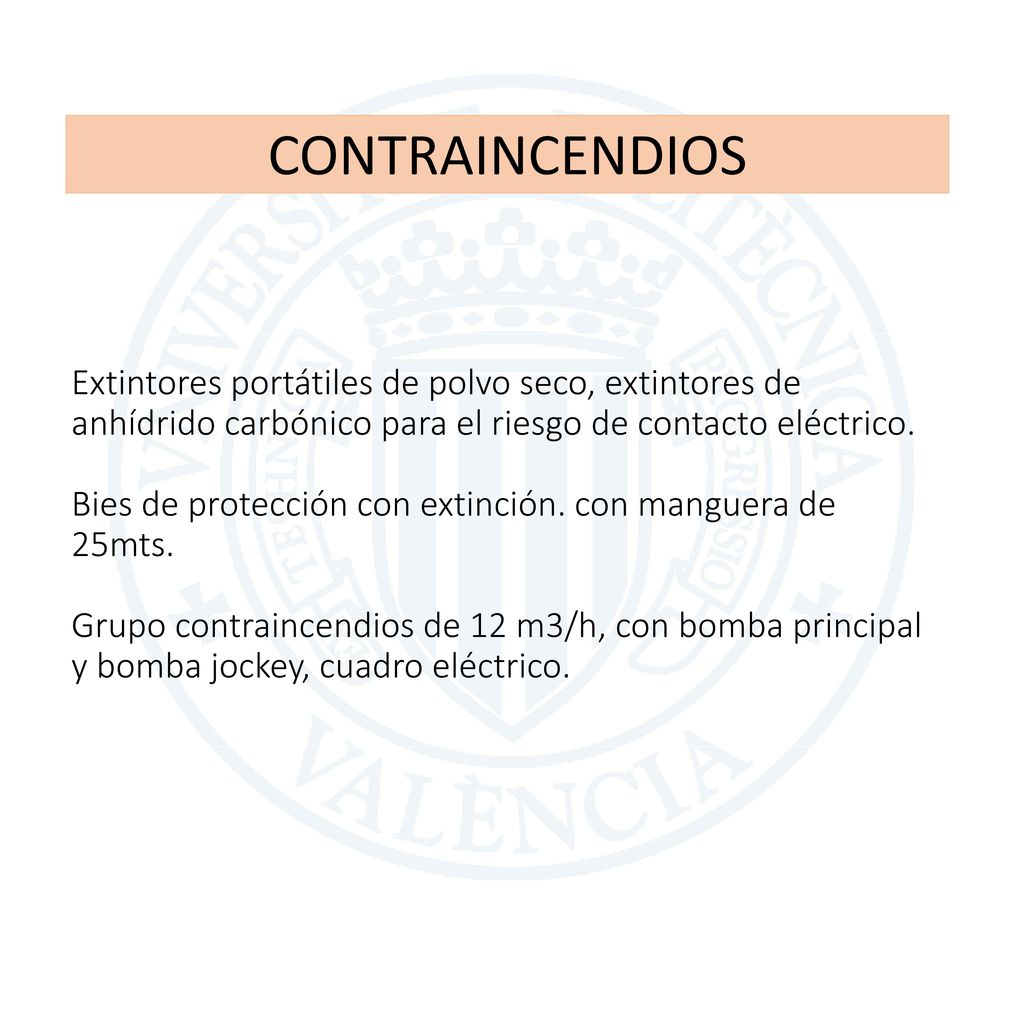

20 CONTRAINCENDIOS Extintores portátiles de polvo seco, extintores de anhídrido carbónico para el riesgo de contacto eléctrico. Bies de protección con extinción. con manguera de 25mts. Grupo contraincendios de 12 m3/h, con bomba principal y bomba jockey, cuadro eléctrico.

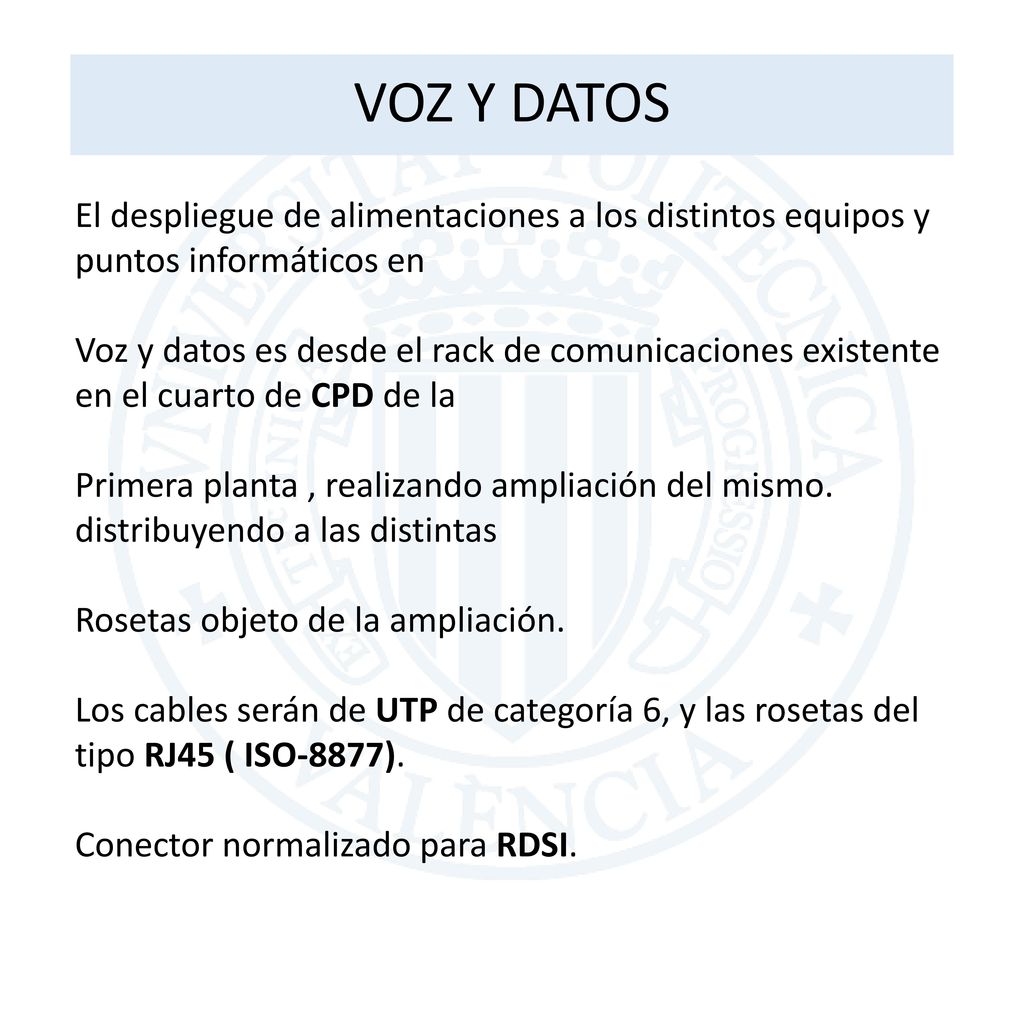

21 VOZ Y DATOS El despliegue de alimentaciones a los distintos equipos y puntos informáticos en Voz y datos es desde el rack de comunicaciones existente en el cuarto de CPD de la Primera planta , realizando ampliación del mismo. distribuyendo a las distintas Rosetas objeto de la ampliación. Los cables serán de UTP de categoría 6, y las rosetas del tipo RJ45 ( ISO-8877). Conector normalizado para RDSI.

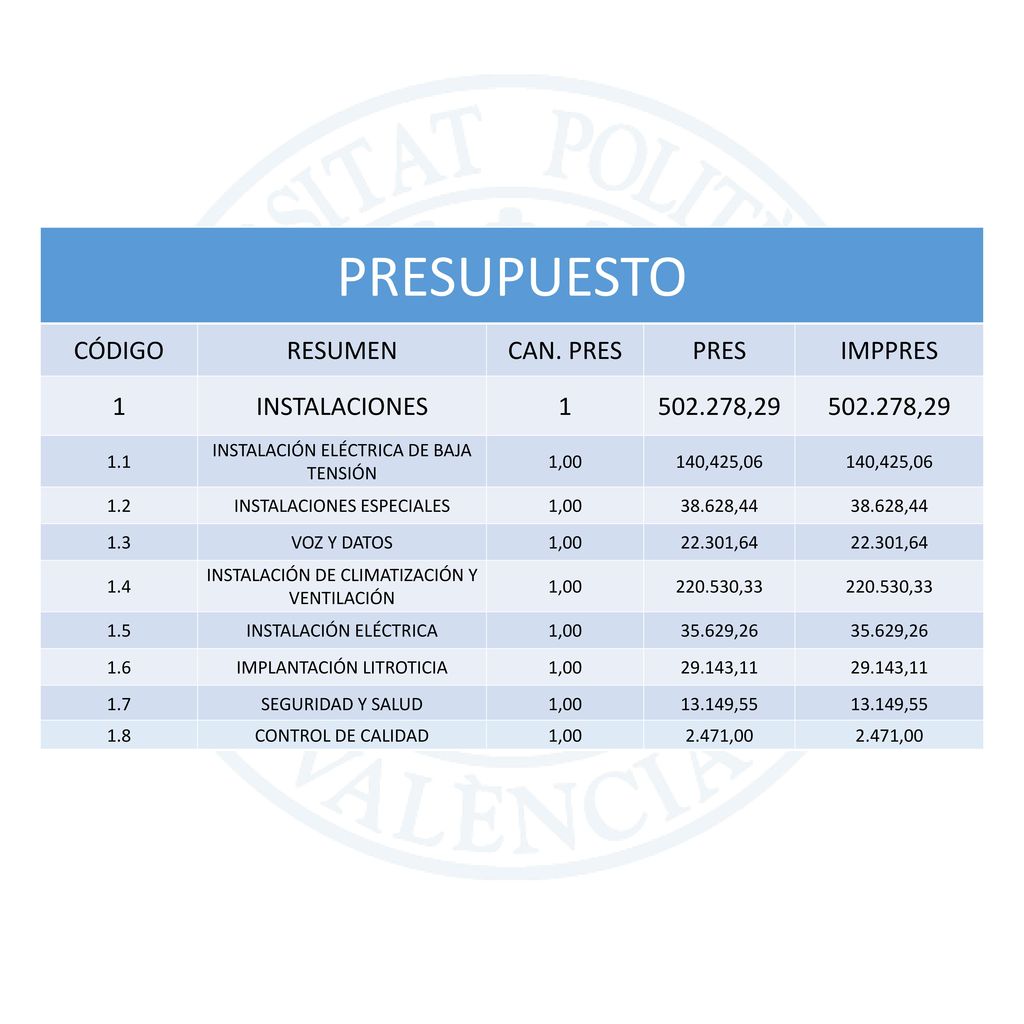

22 PRESUPUESTO CÓDIGO RESUMEN CAN. PRES PRES IMPPRES 1 INSTALACIONES
,29 1.1 INSTALACIÓN ELÉCTRICA DE BAJA TENSIÓN 1,00 140,425,06 1.2 INSTALACIONES ESPECIALES 38.628,44 1.3 VOZ Y DATOS 22.301,64 1.4 INSTALACIÓN DE CLIMATIZACIÓN Y VENTILACIÓN ,33 1.5 INSTALACIÓN ELÉCTRICA 35.629,26 1.6 IMPLANTACIÓN LITROTICIA 29.143,11 1.7 SEGURIDAD Y SALUD 13.149,55 1.8 CONTROL DE CALIDAD 1,00 2.471,00

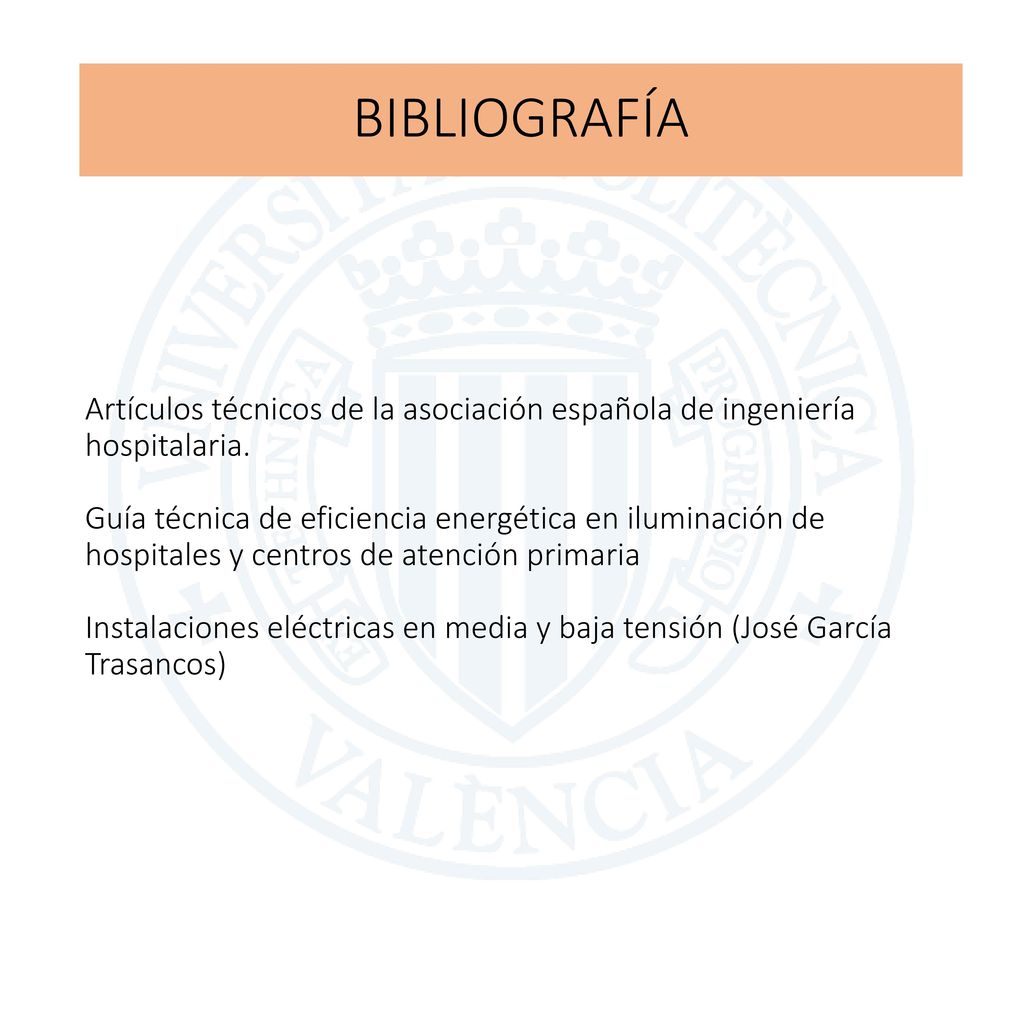

23 BIBLIOGRAFÍA Artículos técnicos de la asociación española de ingeniería hospitalaria. Guía técnica de eficiencia energética en iluminación de hospitales y centros de atención primaria Instalaciones eléctricas en media y baja tensión (José García Trasancos)

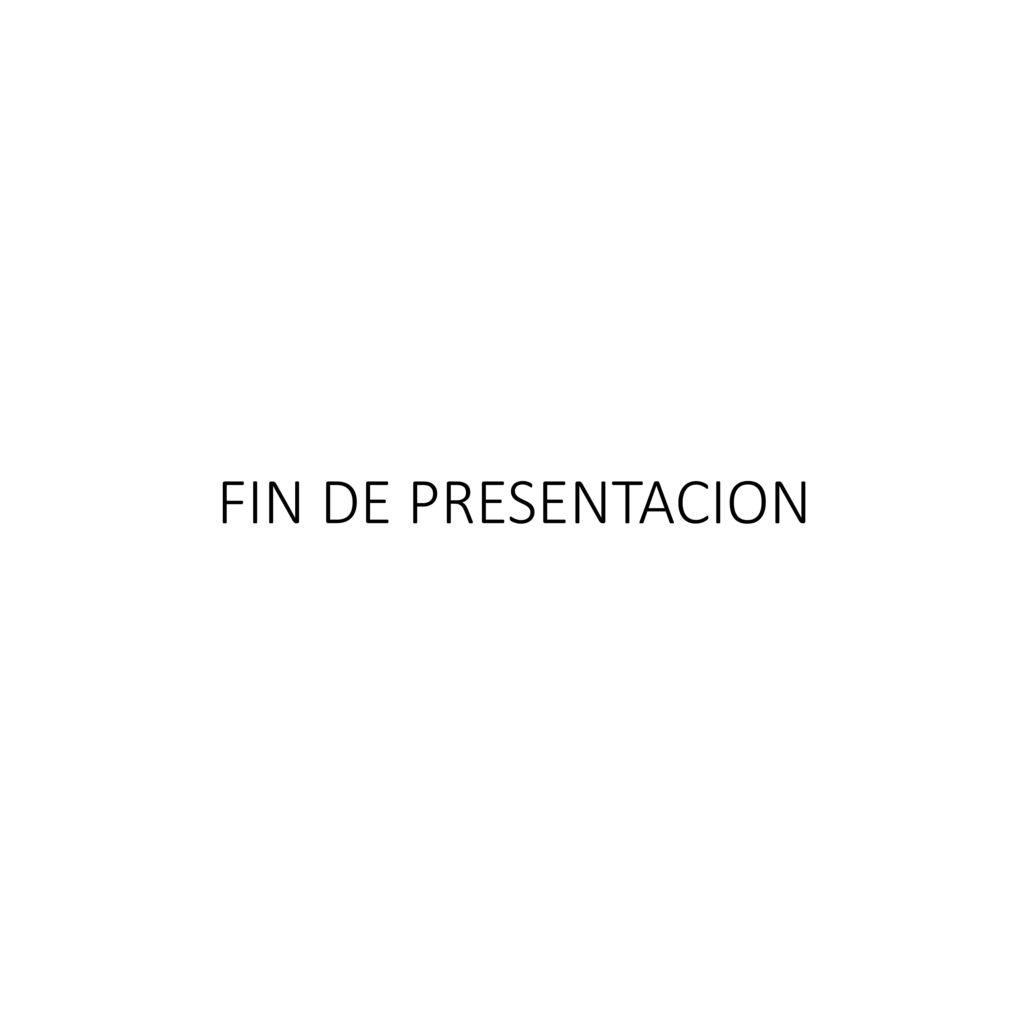

24 FIN DE PRESENTACION
