Pasos sencillos para operar el software LOGICON Caries Detector

Presentación del tema: "Pasos sencillos para operar el software LOGICON Caries Detector"— Transcripción de la presentación:

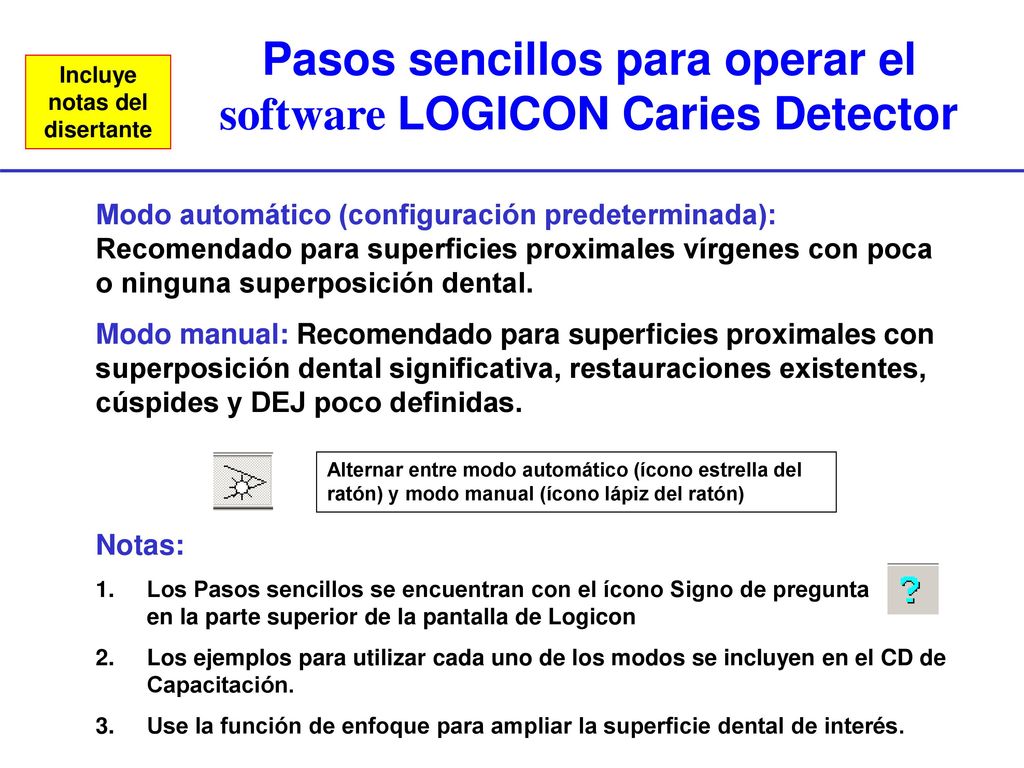

1 Pasos sencillos para operar el software LOGICON Caries Detector
Incluye notas del disertante Modo automático (configuración predeterminada): Recomendado para superficies proximales vírgenes con poca o ninguna superposición dental. Modo manual: Recomendado para superficies proximales con superposición dental significativa, restauraciones existentes, cúspides y DEJ poco definidas. Alternar entre modo automático (ícono estrella del ratón) y modo manual (ícono lápiz del ratón) Hola, una vez más, soy David Gakenheimer, uno de los inventores del Detector de caries de Logicon. En el software hemos incorporado un archivo de Pasos sencillos para recordarle cómo iniciar el programa. Se encuentra en el ícono del Signo de pregunta en la barra de herramientas sobre la imagen. La configuración predeterminada es el modo automático. Puede alternar con el modo manual cuando lo necesite usando la herramienta-V o ícono de la estrella en la barra de herramientas sobre la imagen. Estudiemos más cuidadosamente cada uno de estos modos. Notas: Los Pasos sencillos se encuentran con el ícono Signo de pregunta en la parte superior de la pantalla de Logicon Los ejemplos para utilizar cada uno de los modos se incluyen en el CD de Capacitación. Use la función de enfoque para ampliar la superficie dental de interés.

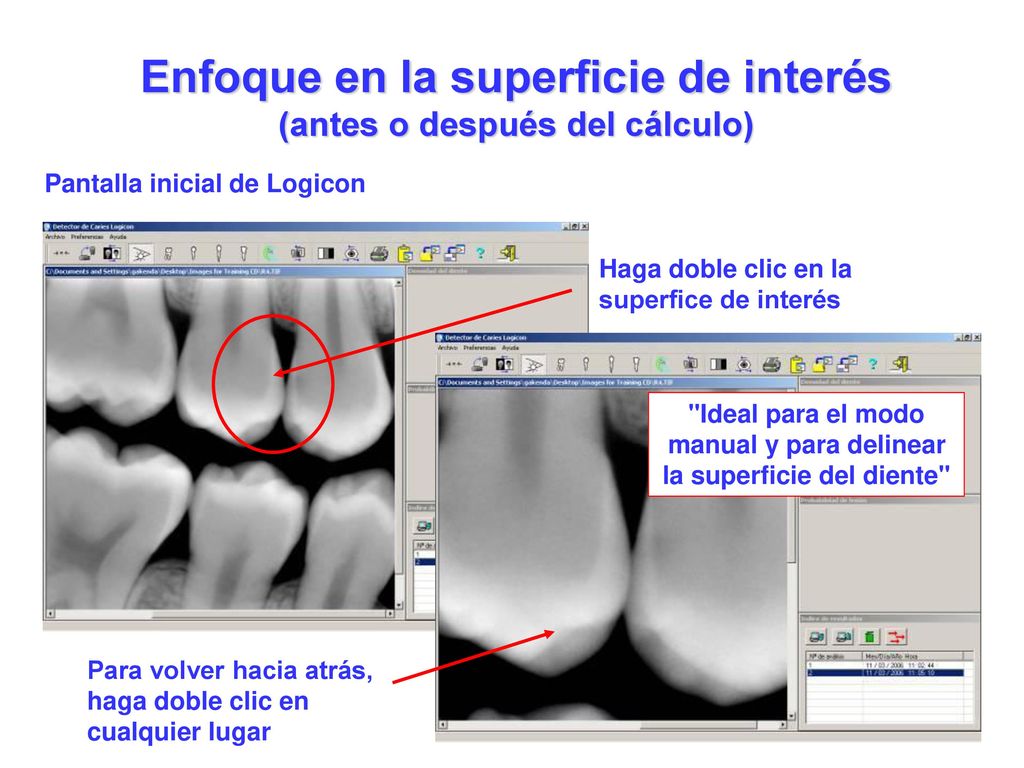

2 Enfoque en la superficie de interés
(antes o después del cálculo) Pantalla inicial de Logicon Haga doble clic en la superfice de interés "Ideal para el modo manual y para delinear la superficie del diente" Puede acercarse o alejarse de la superficie de interés antes o después de hacer un cálculo. Es especialmente conveniente acercarse cuando está utilizando el modo manual. Para volver hacia atrás, haga doble clic en cualquier lugar

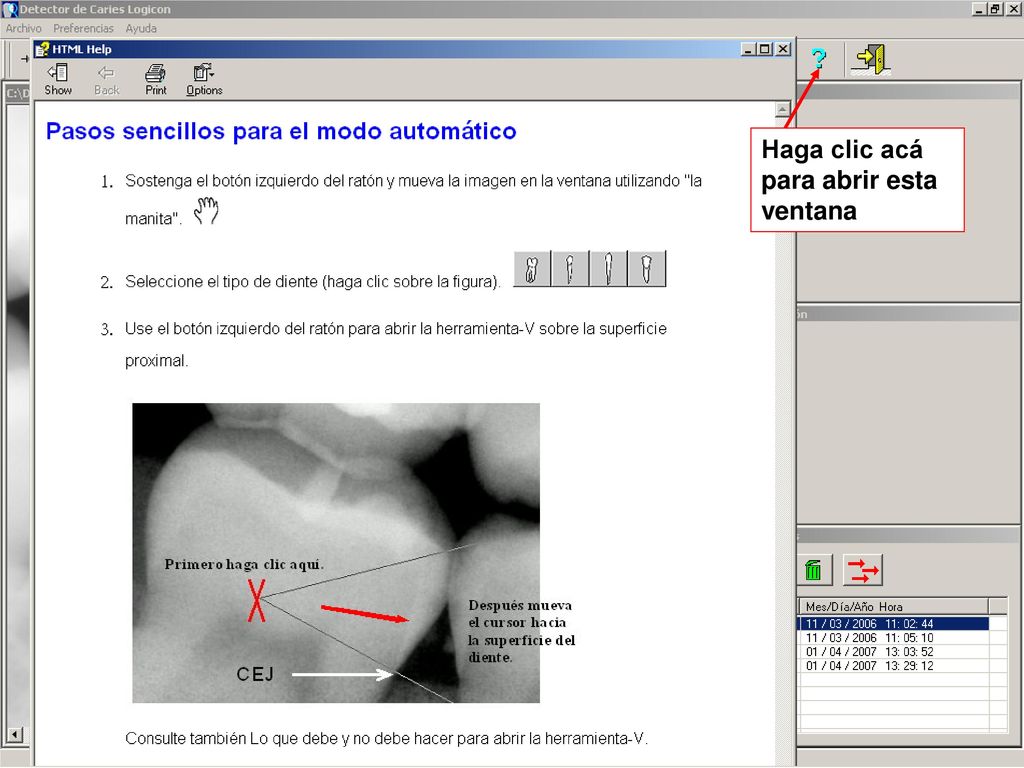

3 Haga clic acá para abrir esta ventana
Para pasar al modo automático, haga clic en el medio del diente de interés entre la cámara pulpar y la superficie de oclusión, mantenga apretado el botón del ratón y arrastre la estrella hacia la superficie de interés. Debe abarcar la superficie proximal entre la CEJ y la superficie de oclusión. Debe contar con un buen material dental en ambos lados de la radiolucencia sospechosa ya que se compara el buen material dental contra el material malo o desmineralizado. Después de colocar la herramienta-V, suelte el botón del ratón y el software se ejecuta automáticamente.

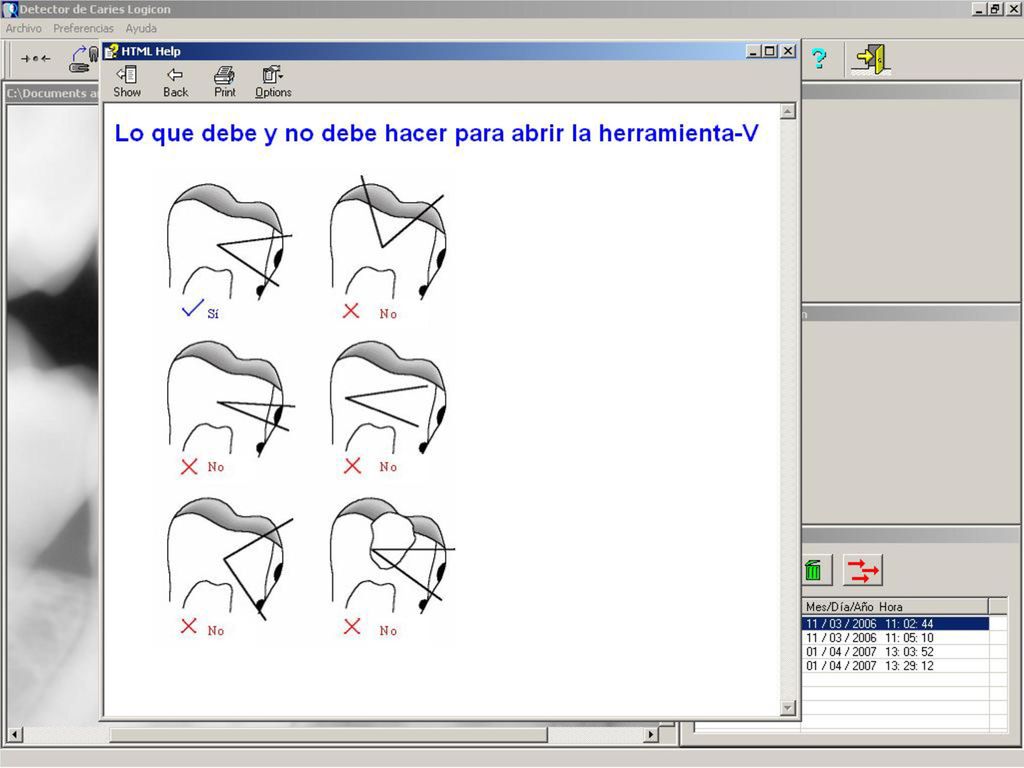

4 Esta tabla muestra la manera correcta de abrir la herramienta-V y cinco maneras incorrectas. Sírvase prestar atención a lo que debe y no debe hacer al usar esta herramienta. El caso que se presenta en la esquina inferior izquierda es especialmente importante. Siempre debe excluir cualquier cosa que pueda ser un desgaste cervical. El odontólogo deberá revisar al paciente clínicamente para determinar si hay caries o simplemente material dental muy delgado en la región cerca de la CEJ. Este programa no cuenta con la capacidad para diferenciarlos.

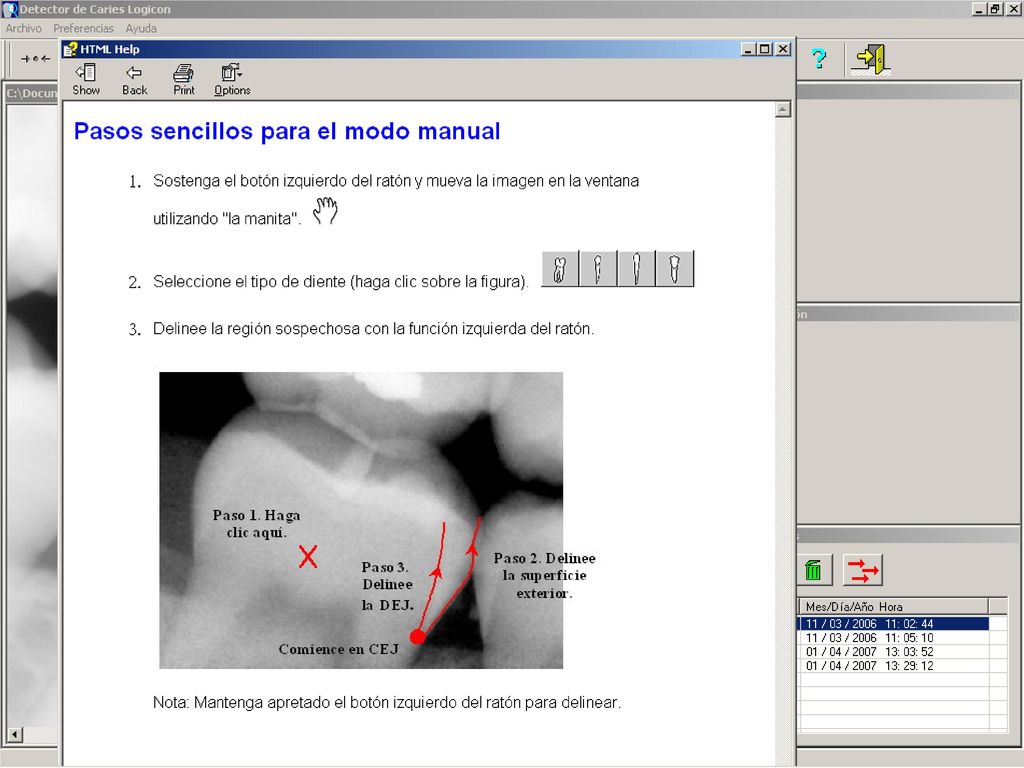

5 El modo manual incluye tres pasos que se deben seguir tal como se muestra. Primero, haga clic con el botón izquierdo en el centro del diente, entre la cámara pulpar y la superficie de oclusión tal como se muestra y suelte el botón del ratón. Delinee la superficie proximal del diente manteniendo apretado el botón del ratón y arrastre el lápiz a lo largo del borde del diente, entre la CEJ y la superficie de oclusión. Recomendamos mantenerse un poco adentro de la superficie para evitar imperfecciones de la superficie. Suelte el botón del ratón cuando haya terminado de delinear la superficie proximal. Delinee entonces la DEJ utilizando el mismo procedimiento. Puede delinear la superficie proximal y la DEJ en cualquiera de las dos direcciones, pero ambas deben ser en la misma dirección y siempre debe delinear primero la superficie proximal y luego la DEJ. (Recuerde alternar el modo manual cuando use la herramienta-V o el ícono de la estrella en la barra de herramientas sobre la imagen. El cursor del ratón cambia de estrella a lápiz.)

6 Cuando utiliza el programa en el modo automático (o se usa la herramienta-V), el programa efectúa automáticamente 9 cálculos por separado para las diferentes posiciones del ápice de la herramienta-V alrededor de la posición inicial donde se abrió, tal como se muestra en la diapositiva, y luego muestra la respuesta con el patrón de caries más intenso que, por lo general, es la penetración de las caries más profundas.

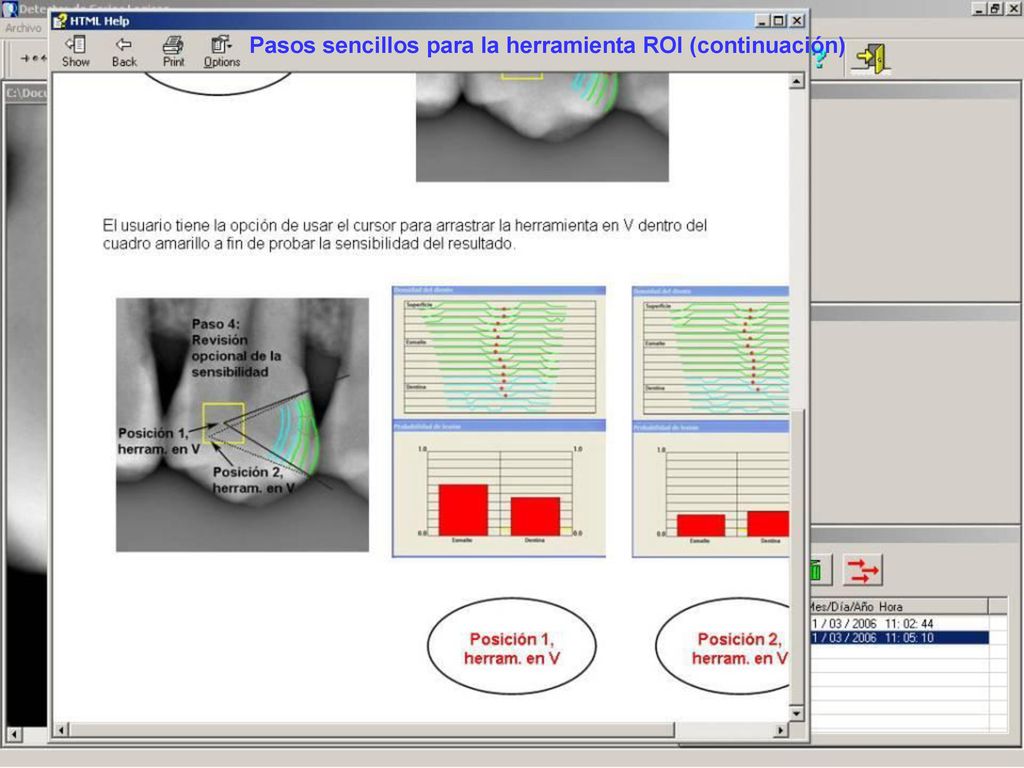

7 Pasos sencillos para la herramienta ROI (continuación)
Existe una función de anulación manual para la herramienta ROI que permite probar la sensibilidad de la solución. Tome el ápice de la herramienta-V con el cursor del ratón y arrástrelo alrededor de la caja amarilla. El cálculo se actualiza a medida que se mueve la herramienta-V. La caja amarilla está centrada en lo que se considera la mejor respuesta. En este ejemplo, se ve que la profundidad del patrón de la caries cambia una pequeña cantidad como resultado del movimiento de la herramienta-V.

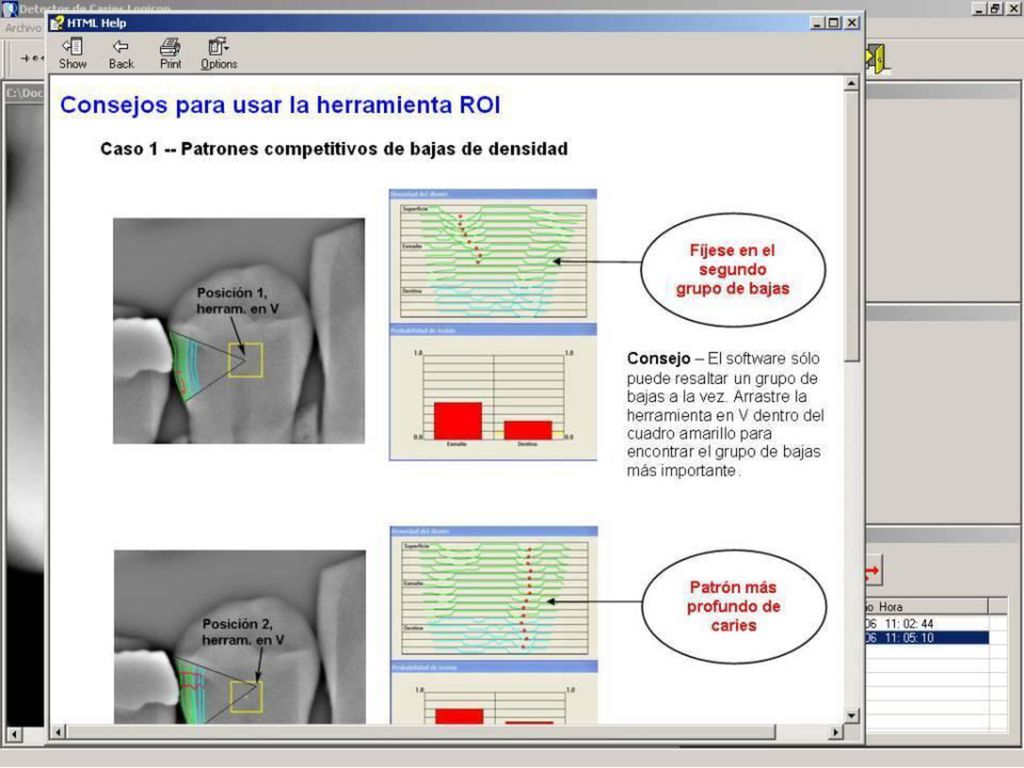

8 Esta tabla muestra ejemplos de la mejor manera de utilizar la anulación manual de la herramienta ROI. Existen dos casos que se presentan con frecuencia. Uno es al completar los patrones de baja de densidad en la misma superficie dental. Como el programa solo puede analizar un patrón a la vez, usted debe mover la herramienta-V para concentrarse en cualquier otro patrón que observe en la superficie. Después, debe determinar cuál es el más importante para su diagnóstico. .

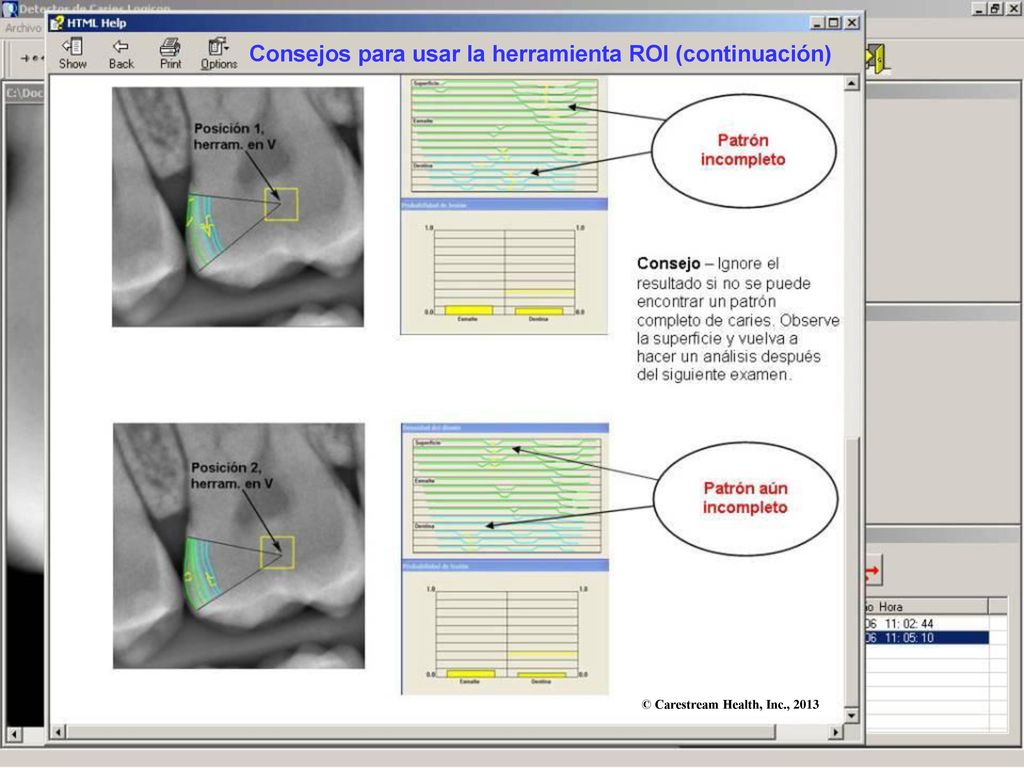

9 Consejos para usar la herramienta ROI (continuación)
En esta tabla se muestra el segundo caso más común. A veces no se puede encontrar un patrón de caries completo. Existen bajas de densidad sospechosas, pero no se encuentran en un patrón completo comenzando en la superdicie del diente y a través del esmalte, y en la dentina. Muchas veces tienden a moverse cuando se mueve la herramienta-V. En este caso, no recomendamos tratamiento y esta superficie debe controlarse en exámenes futuros. © Carestream Health, Inc., 2013
