Formación de imágenes En espejos

Presentación del tema: "Formación de imágenes En espejos"— Transcripción de la presentación:

1 Formación de imágenes En espejos
ESFÉRICOS Óptica geométrica Profesor: Cristian Jofré Gutiérrez. Física.

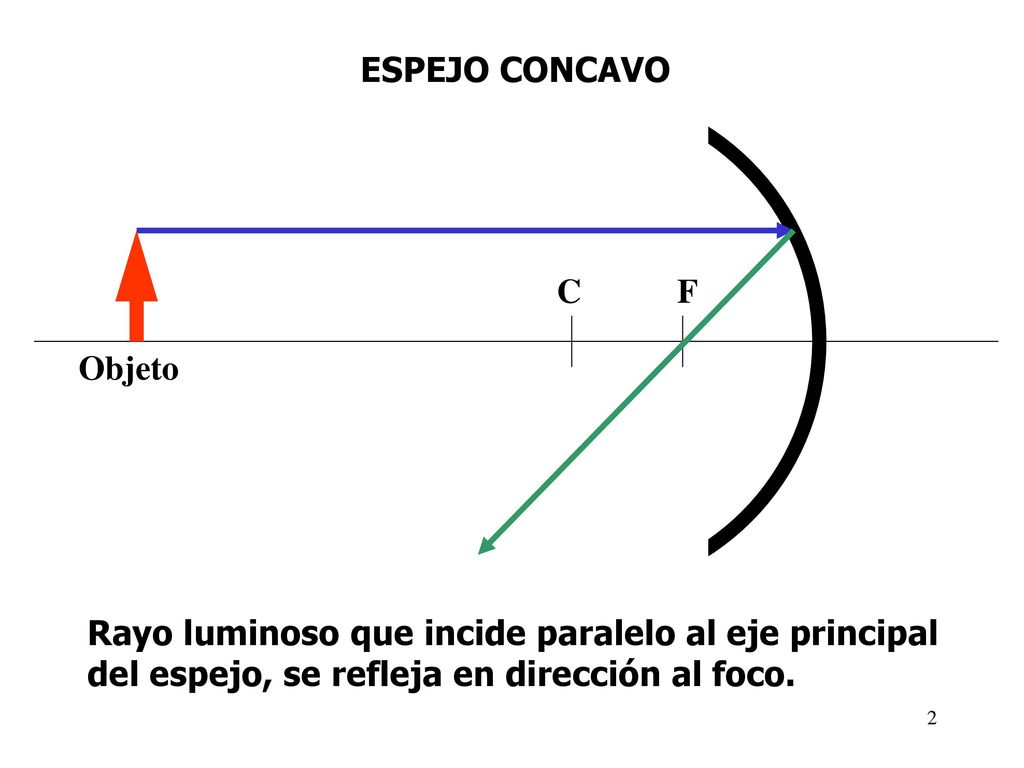

2 ESPEJO CONCAVO C F Objeto Rayo luminoso que incide paralelo al eje principal del espejo, se refleja en dirección al foco.

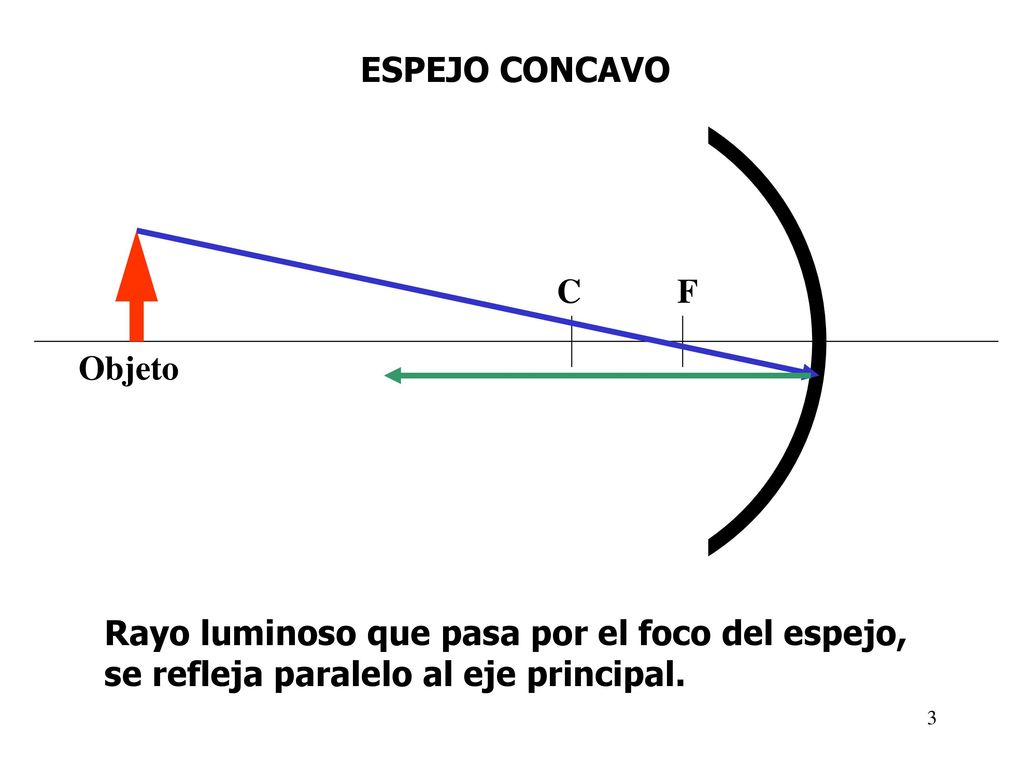

3 ESPEJO CONCAVO C F Objeto Rayo luminoso que pasa por el foco del espejo, se refleja paralelo al eje principal.

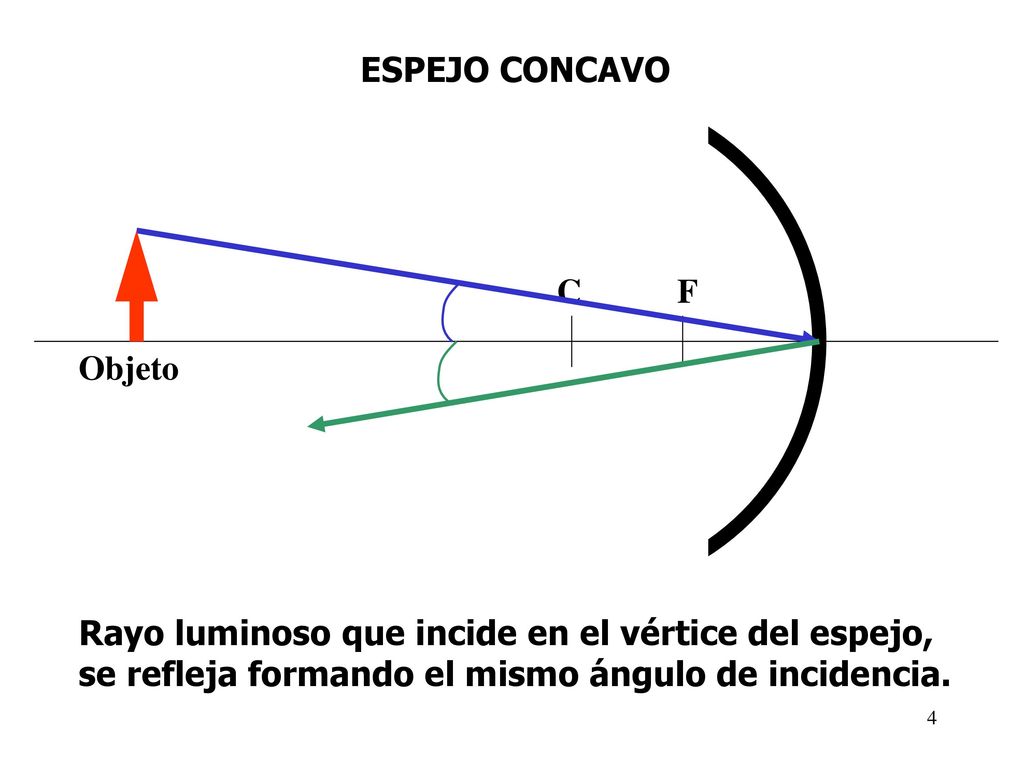

4 ESPEJO CONCAVO C F Objeto Rayo luminoso que incide en el vértice del espejo, se refleja formando el mismo ángulo de incidencia.

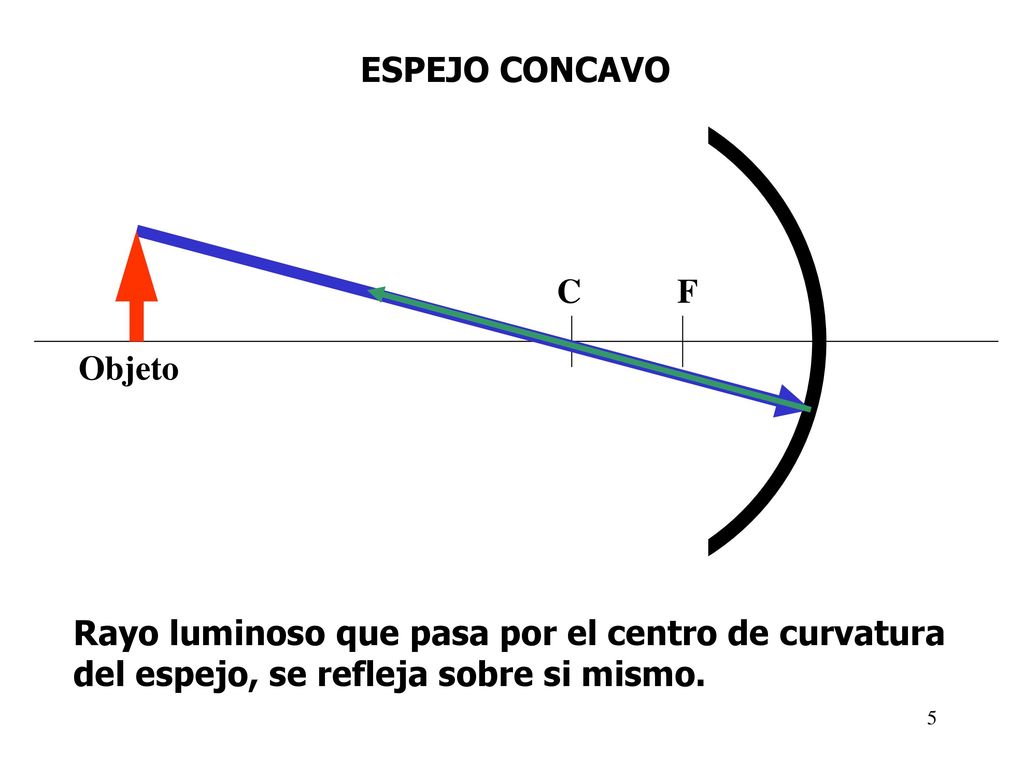

5 ESPEJO CONCAVO C F Objeto Rayo luminoso que pasa por el centro de curvatura del espejo, se refleja sobre si mismo.

6 OBJETO MAS ATRÁS DEL CENTRO DE CURVATURA
F Objeto Imagen: Real Invertida Menor tamaño

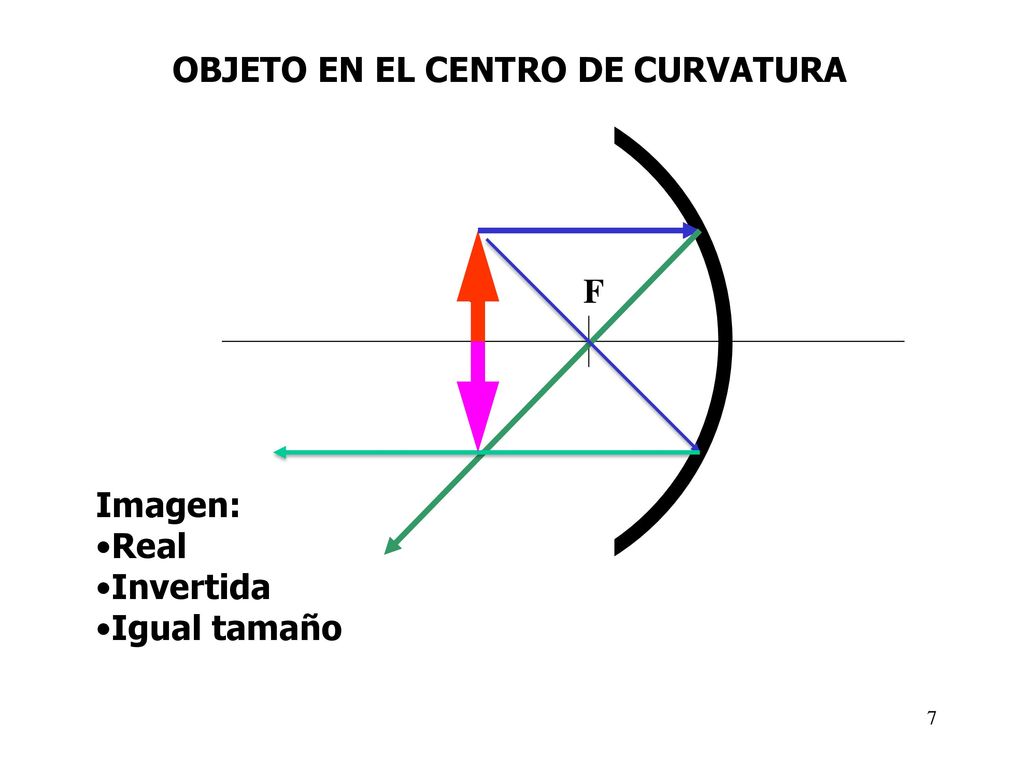

7 OBJETO EN EL CENTRO DE CURVATURA
F Imagen: Real Invertida Igual tamaño

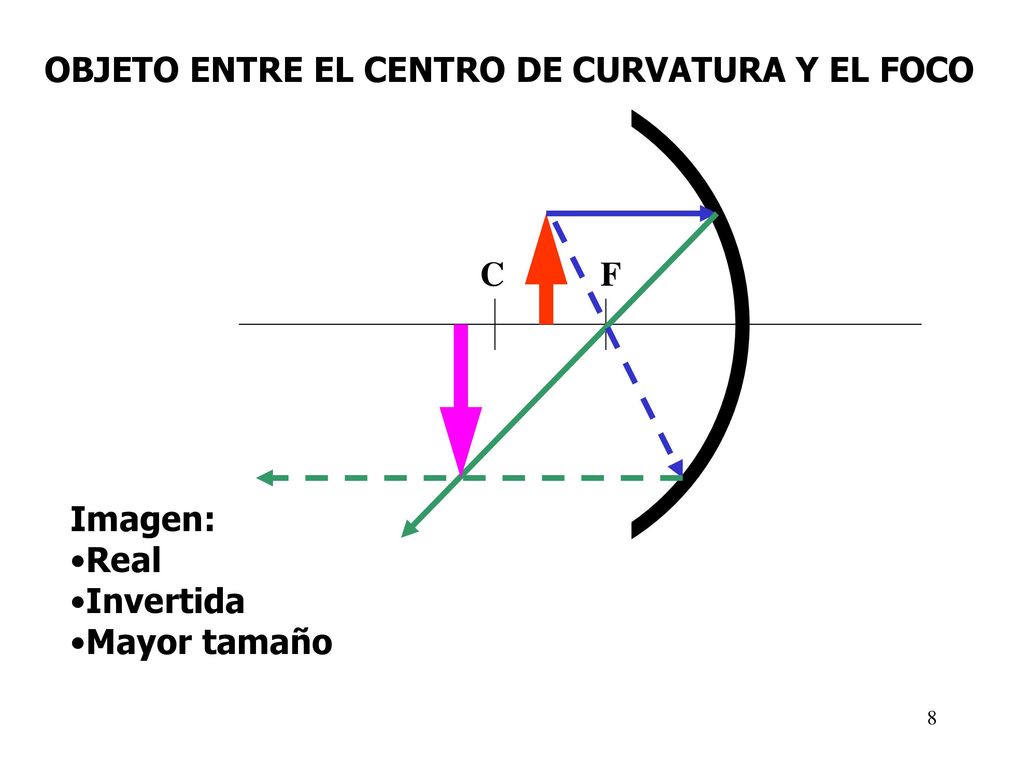

8 OBJETO ENTRE EL CENTRO DE CURVATURA Y EL FOCO
Imagen: Real Invertida Mayor tamaño

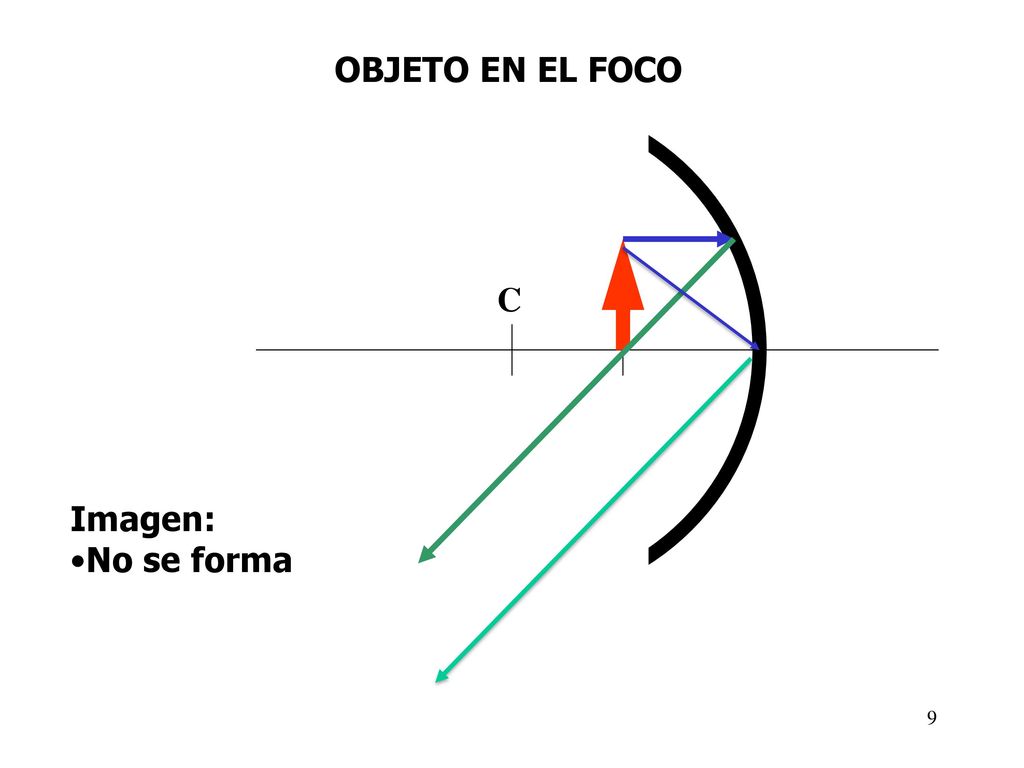

9 OBJETO EN EL FOCO C F Imagen: No se forma

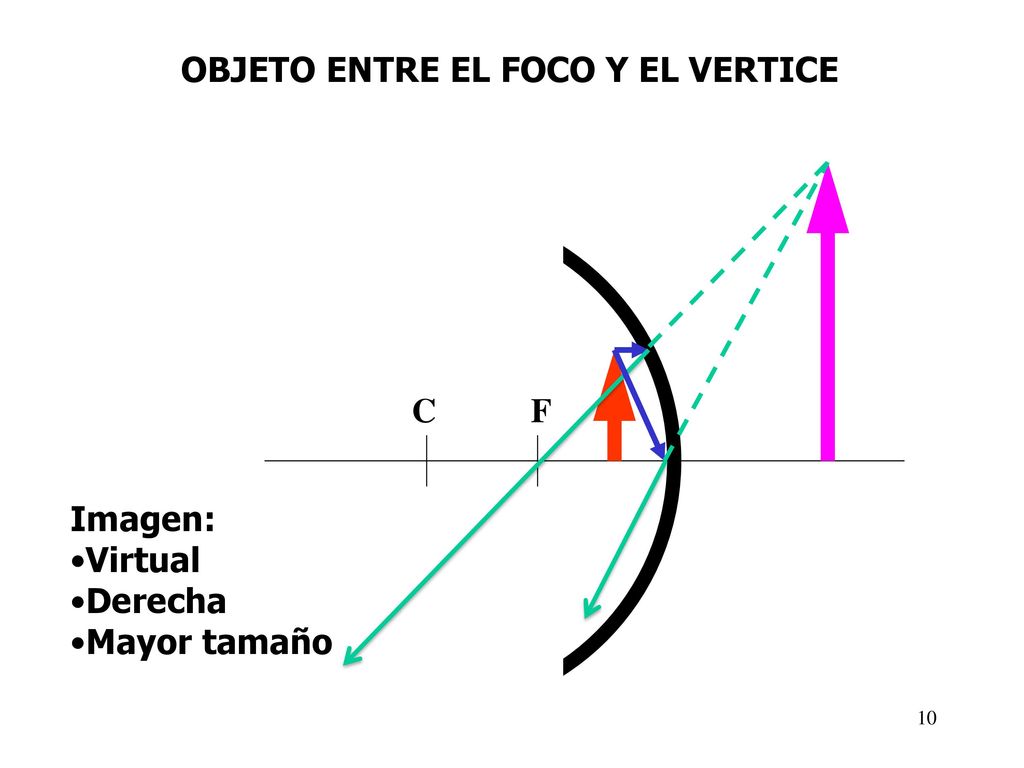

10 OBJETO ENTRE EL FOCO Y EL VERTICE
Imagen: Virtual Derecha Mayor tamaño

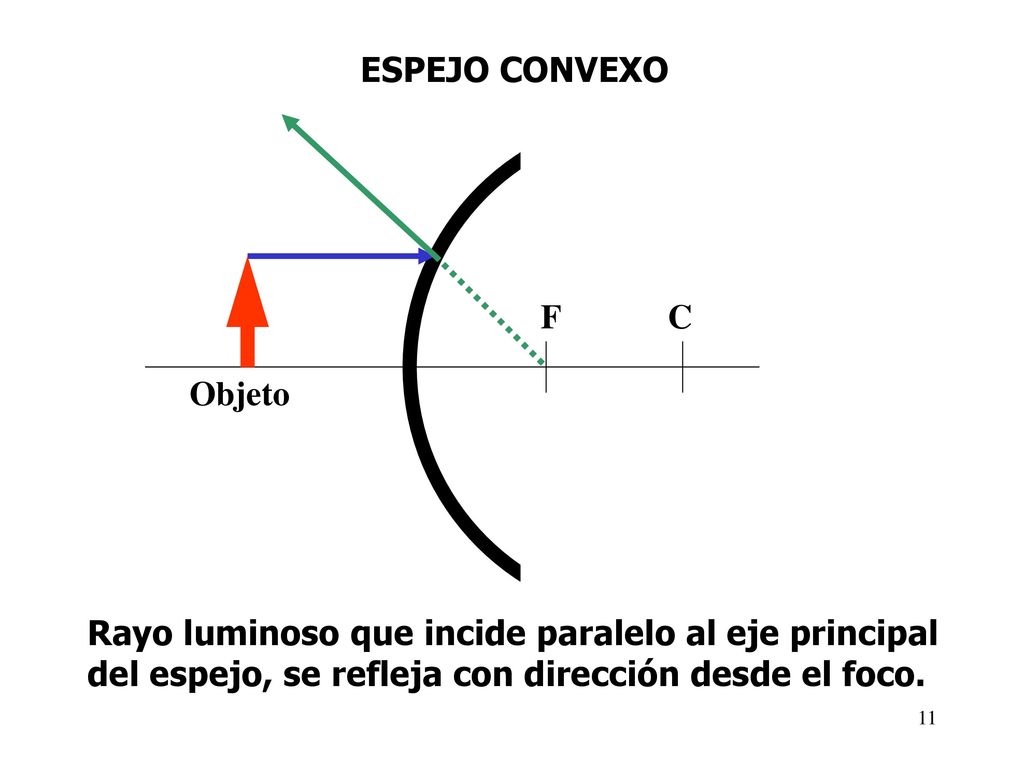

11 ESPEJO CONVEXO C F Objeto Rayo luminoso que incide paralelo al eje principal del espejo, se refleja con dirección desde el foco.

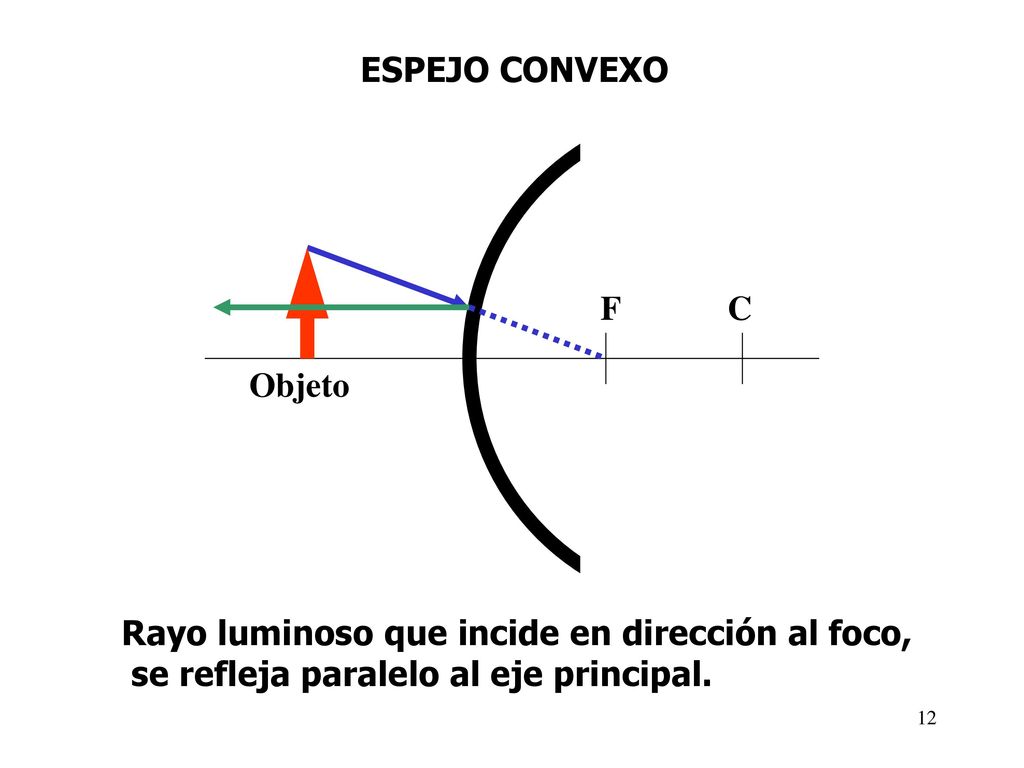

12 ESPEJO CONVEXO C F Objeto Rayo luminoso que incide en dirección al foco, se refleja paralelo al eje principal.

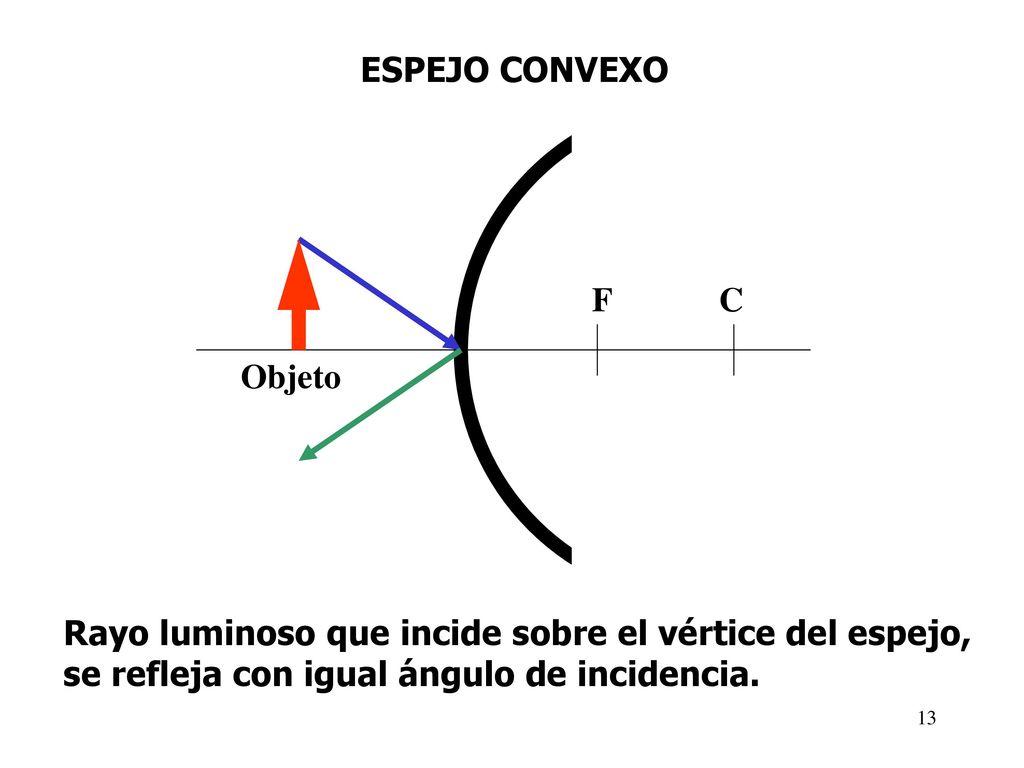

13 ESPEJO CONVEXO C F Objeto Rayo luminoso que incide sobre el vértice del espejo, se refleja con igual ángulo de incidencia.

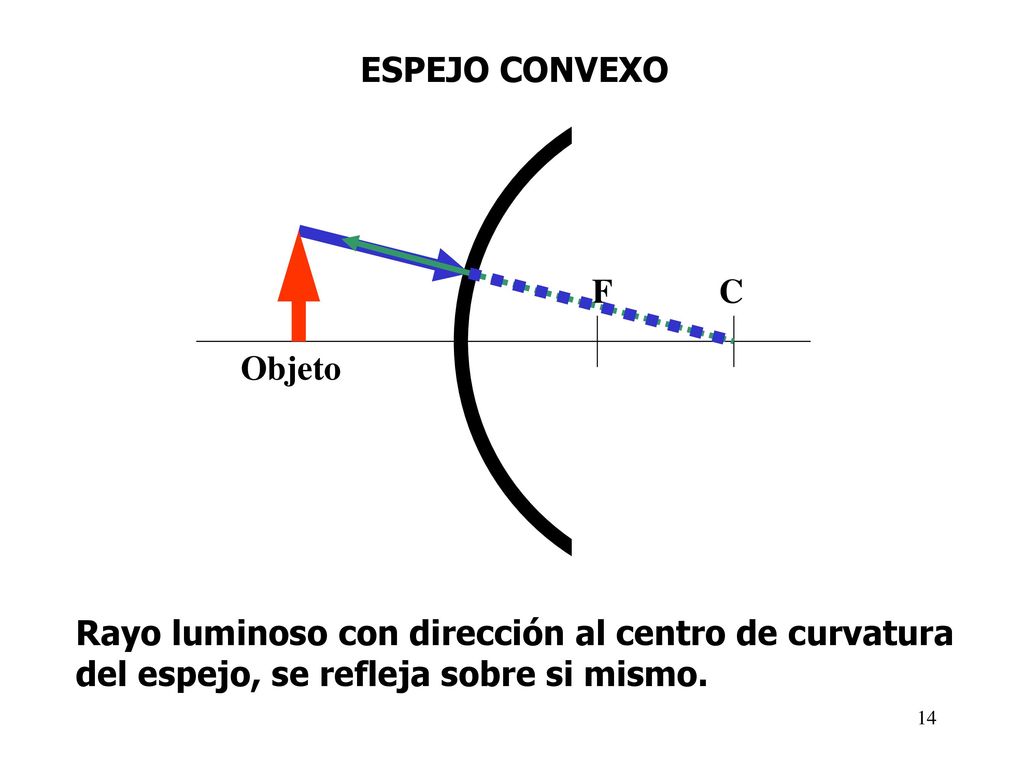

14 ESPEJO CONVEXO C F Objeto Rayo luminoso con dirección al centro de curvatura del espejo, se refleja sobre si mismo.

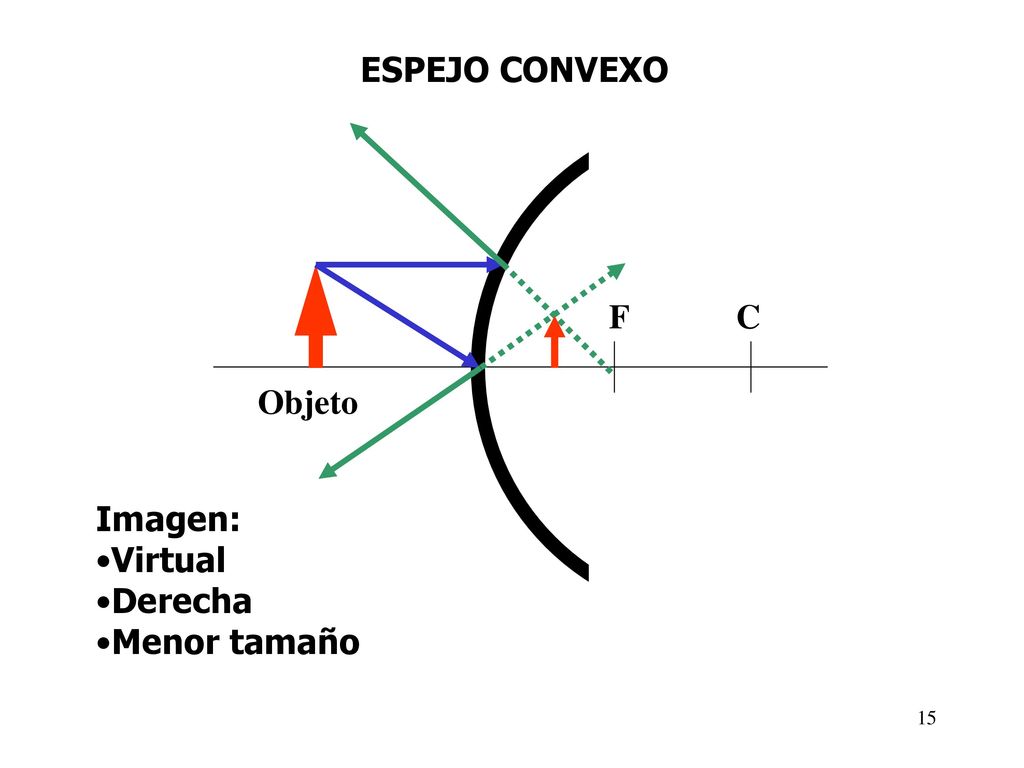

15 ESPEJO CONVEXO C F Objeto Imagen: Virtual Derecha Menor tamaño
