CAPITULO 8 ESTUDIO DE CRECIDAS.

Presentación del tema: "CAPITULO 8 ESTUDIO DE CRECIDAS."— Transcripción de la presentación:

1 CAPITULO 8 ESTUDIO DE CRECIDAS

2 Estimar caudales máximos asociados a cierta probabilidad para diseñar:
obras de evacuación y control (vertederos) obras de drenaje (puentes y alcantarillas de caminos, redes de aguas lluvias) obras de protección contra inundaciones (defensas ribereñas, encauzamiento) Pronóstico de crecidas a corto plazo para: operación de compuertas en vertederos tomar medidas de protección y salvataje de centros urbanos Objetivo

3 Ciclo de escorrentía Nivel Freático bajo y decrece Inicio Pp en Cauces, Intercepción, Infiltración y almacenamiento en depresiones. Solo escorrentía en superficies impermeables Zona de aireación saturada

4 Se agotan posibilidades de almacenamiento
Se agotan posibilidades de almacenamiento. Contribuye escorrentía subsuperficial Pp cesa. Agua de zona de aireación pasa a cauces o acuíferos

5 Flujo Base proviene de flujo subterráneo o flujo intermedio

6 HET CURVA DE RECESION CURVA DE CONCENTRACION C B A D
Curva de agotamiento HET

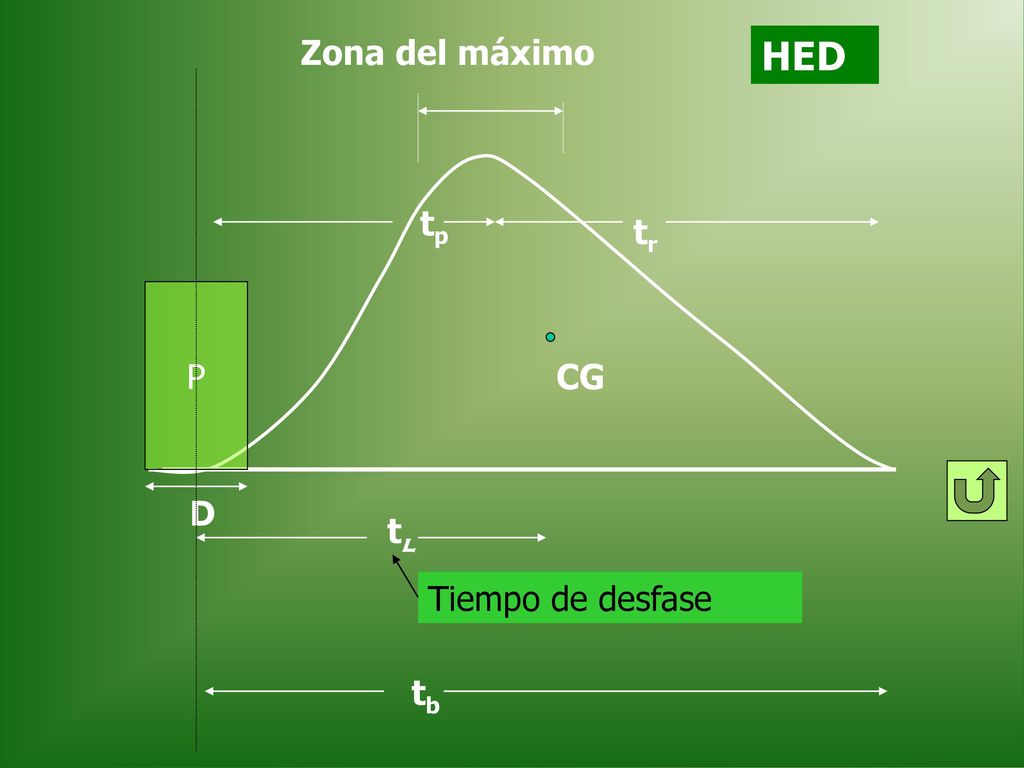

7 Zona del máximo HED tp tr P CG D tl Tiempo de desfase tb

8 En curva de concentración:
Q=KS dQ =KdS t= Q=0

9 CURVA DE RECESION No hay entrada, I = 0 dQ = K’dS t=to Q =Qo Q(t) = Qo e-K’t’ t’ =t-to

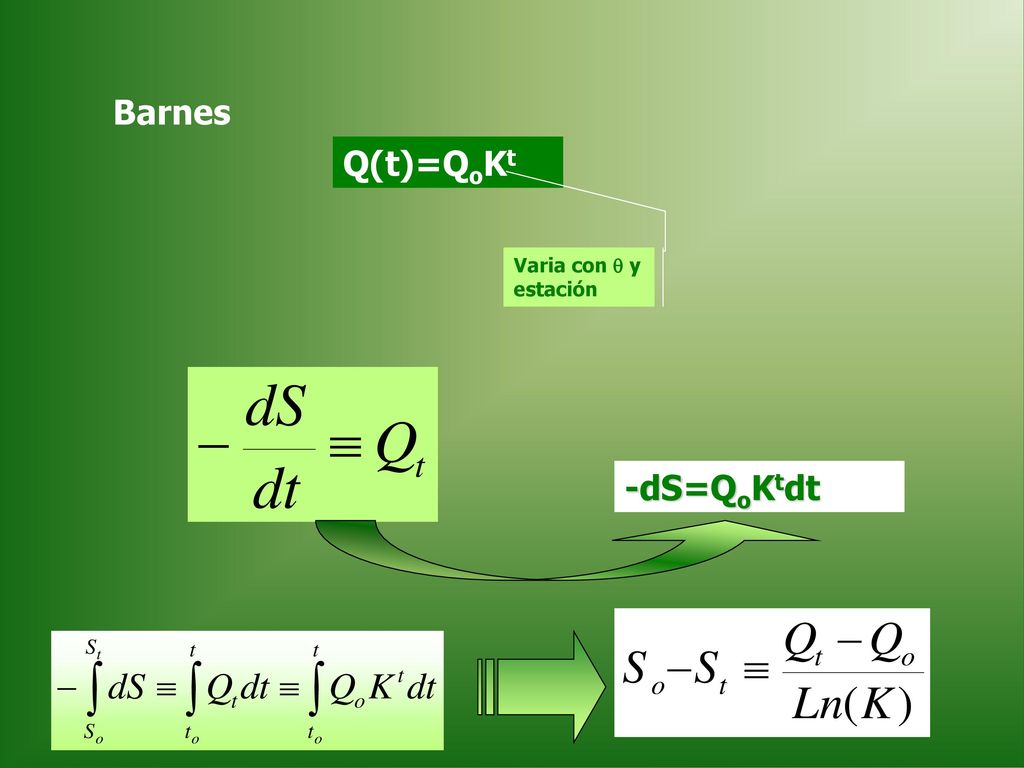

10 Barnes Q(t)=QoKt Varia con q y estación -dS=QoKtdt

11 Almacenamiento Remanente
t=  Q=0, S=0

12 Curva General de agotamiento
Análisis de curvas de recesión de varias crecidas homogéneas (sin lluvias en recesión, sin derretimiento, similar distribución espacial)

13 SEPARACION DE LAS COMPONENTES DEL HIDROGRAMA
FLUJO BASE (E. SUBTERRANEA Y FLUJO INTERMEDIO LENTO) ESCORRENTIA DIRECTA (FLUJO SUPERFICIAL E INTERMEDIO RÁPIDO) SE SABE QUE PRECIPITACIÓN EFECTIVA ESTÁ RELACIONADA DIRECTAMENTE CON HED

14 Escorrentía Directa A D Flujo Base Método de la línea recta

15 A D Flujo Base Método de las dos líneas rectas o Base Fija

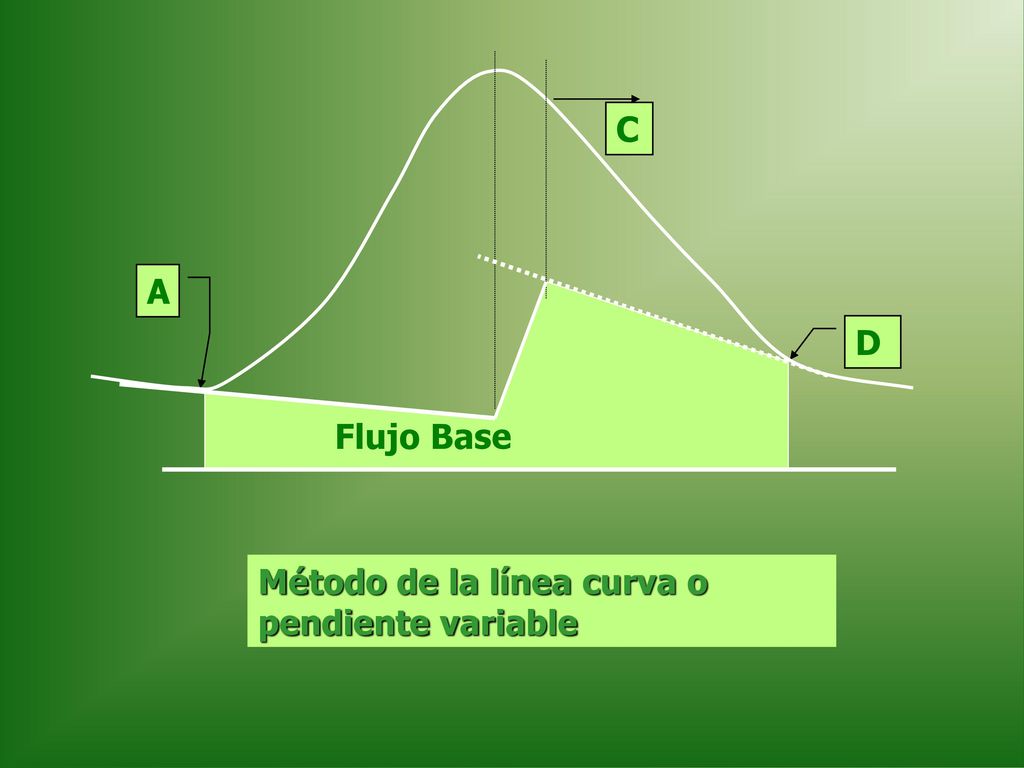

16 C A D Flujo Base Método de la línea curva o pendiente variable

17 Determinación de punto D de inicio de la curva de agotamiento
Km2

18 Método Gráfico Q(t) = Qo e-K’t’

19

20 D A

21

22 No existe flujo intermedio rápido.

23

24

25

26
