CAPÍTULO 6: Infiltración
0. La Zona No Saturada 1. Concepto de Infiltración 2. Mecanismo de generación de la infiltración 3. Factores que influyen 4. Medida 5. Cálculo 5.1. Índice de infiltración f 5.2. Ecuación de Horton 5.3. Ecuación de Phillip 5.4. Método de Green-Ampt
2
CAPÍTULO 6: Infiltración
0. La Zona No Saturada del Suelo Saturación Histéresis Evaluaciones
3

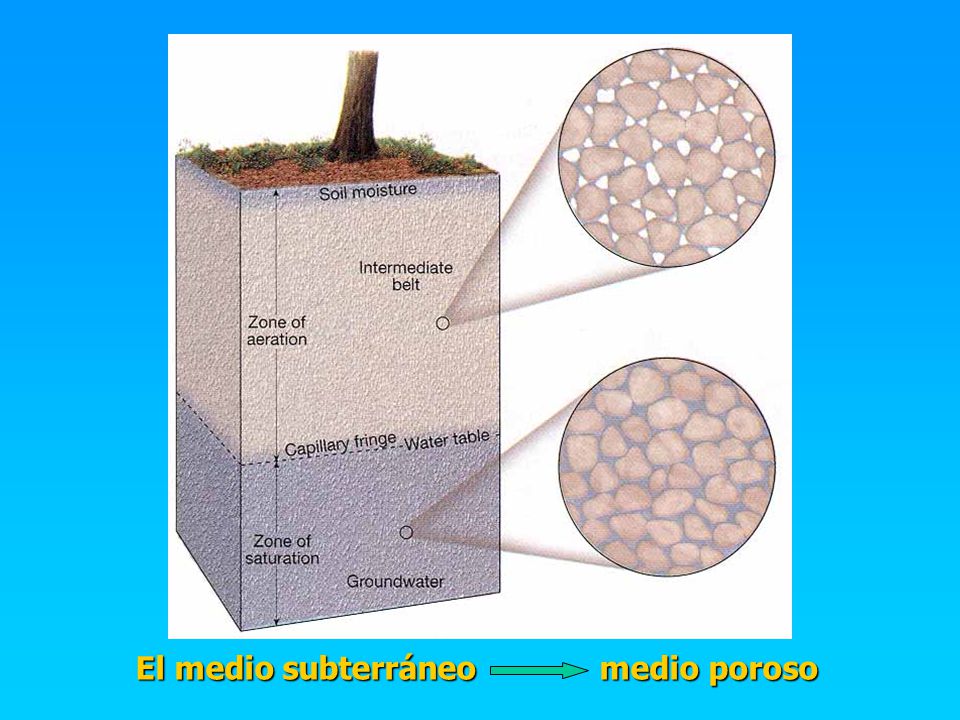

El medio subterráneo medio poroso
4
Poros totalmente rellenos de agua
La zona no saturada Poros totalmente rellenos de agua
5
Saturación en La Zona No Saturada
6
La porosidad eficaz (ne) o porosidad de drenaje

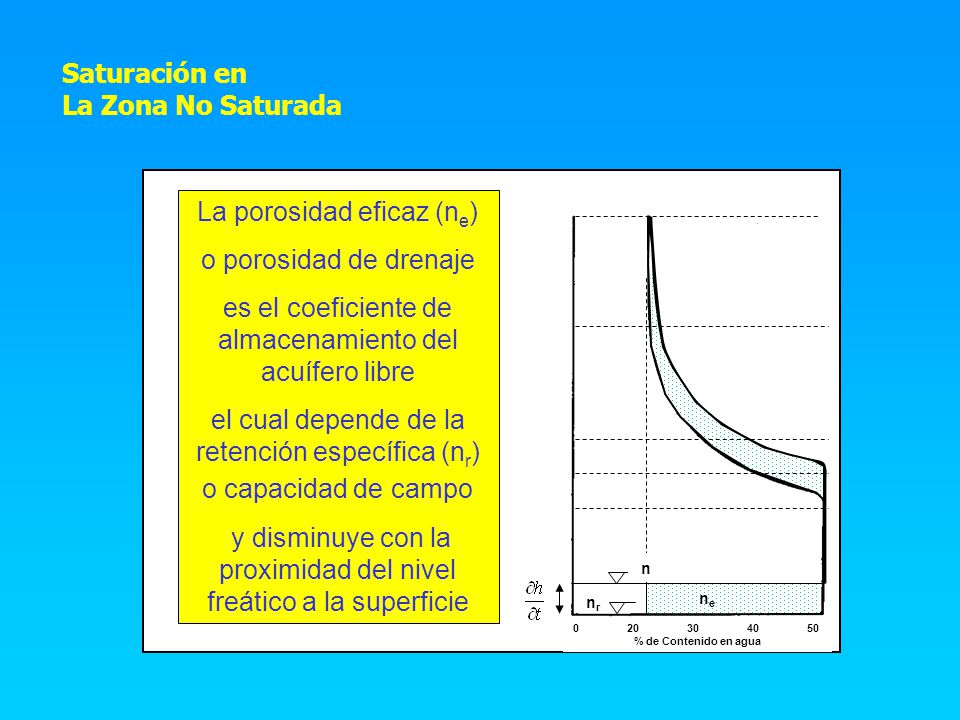

Saturación en La Zona No Saturada La porosidad eficaz (ne) o porosidad de drenaje es el coeficiente de almacenamiento del acuífero libre el cual depende de la retención específica (nr) o capacidad de campo y disminuye con la proximidad del nivel freático a la superficie n nr ne % de Contenido en agua
7
Histéresis en La Zona No Saturada
8
La conductividad hidráulica
en La Zona No Saturada
9
Conductividad hidráulica

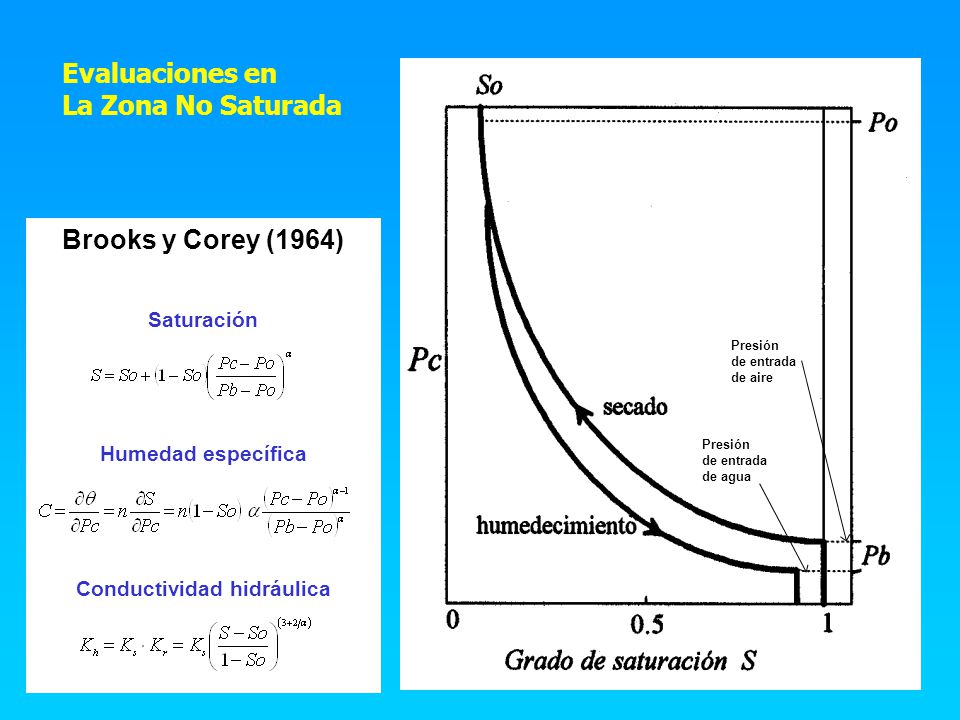

Evaluaciones en La Zona No Saturada Brooks y Corey (1964) Saturación Humedad específica Conductividad hidráulica Presión de entrada de aire Presión de entrada de agua
10
_________________________

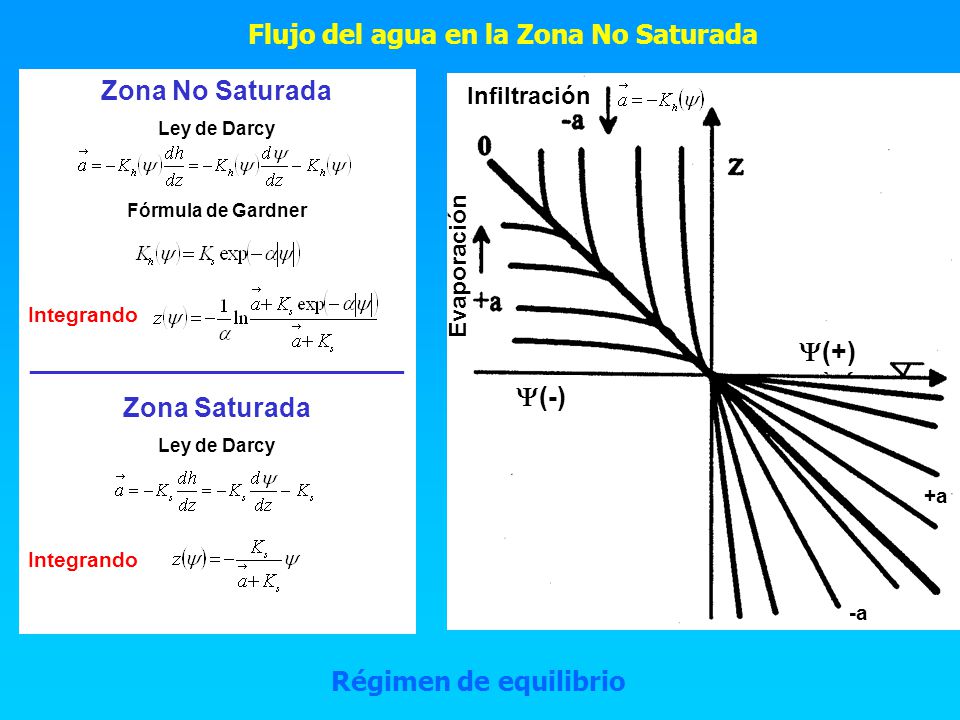

Flujo del agua en la Zona No Saturada Zona No Saturada Ley de Darcy Fórmula de Gardner Integrando _________________________ Zona Saturada Infiltración Evaporación Y(+) Y(-) +a -a Régimen de equilibrio
11
CAPÍTULO 6: Infiltración
1. Concepto de Infiltración Paso del agua a través de la superficie del suelo al interior del terreno Percolación Movimiento del agua dentro del terreno
12
CAPÍTULO 6: Infiltración

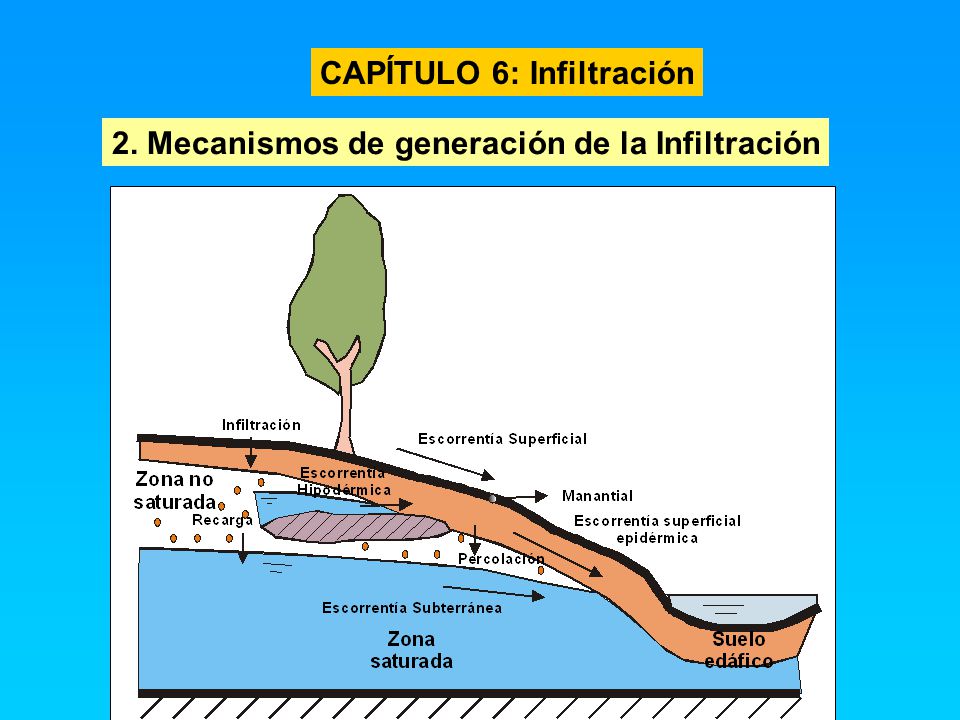

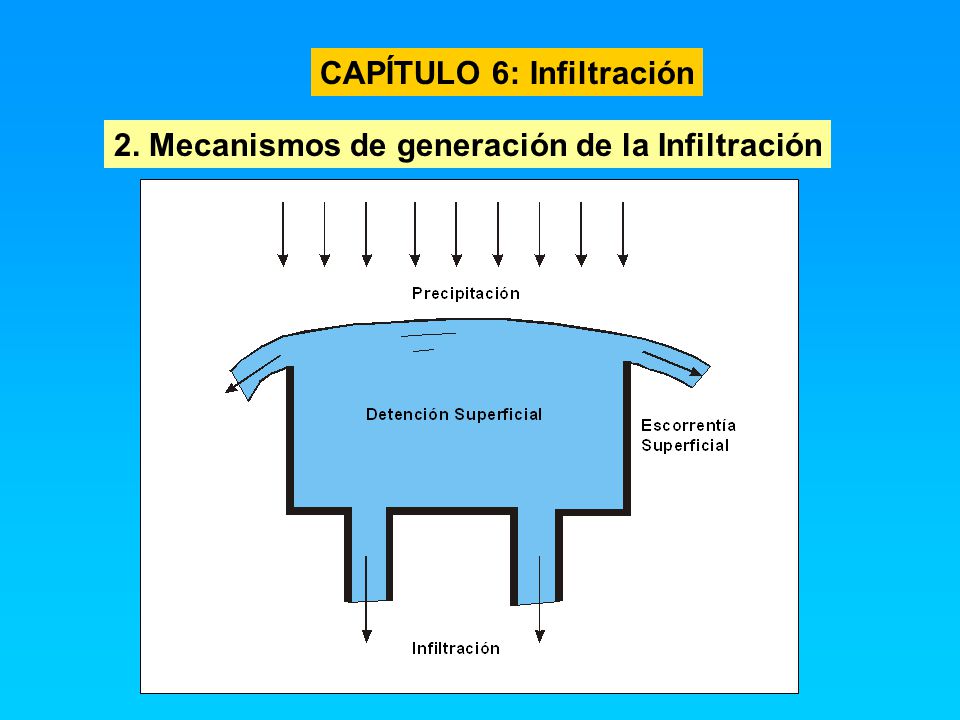

2. Mecanismos de generación de la Infiltración
13
CAPÍTULO 6: Infiltración
2. Mecanismos de generación de la Infiltración
14
CAPÍTULO 6: Infiltración

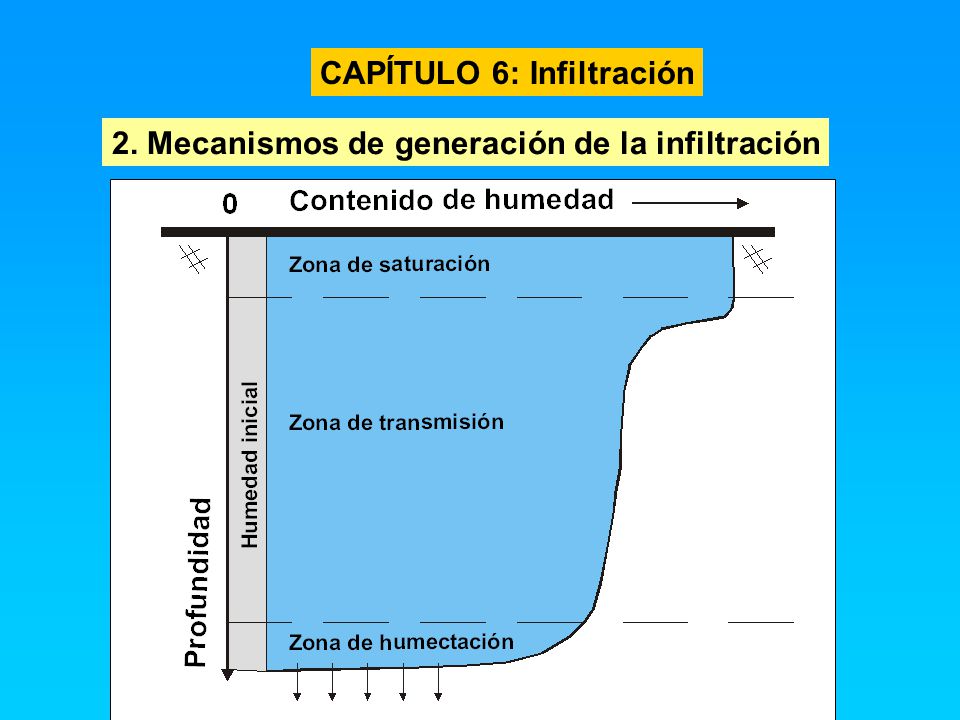

2. Mecanismos de generación de la infiltración
15
CAPÍTULO 6: Infiltración

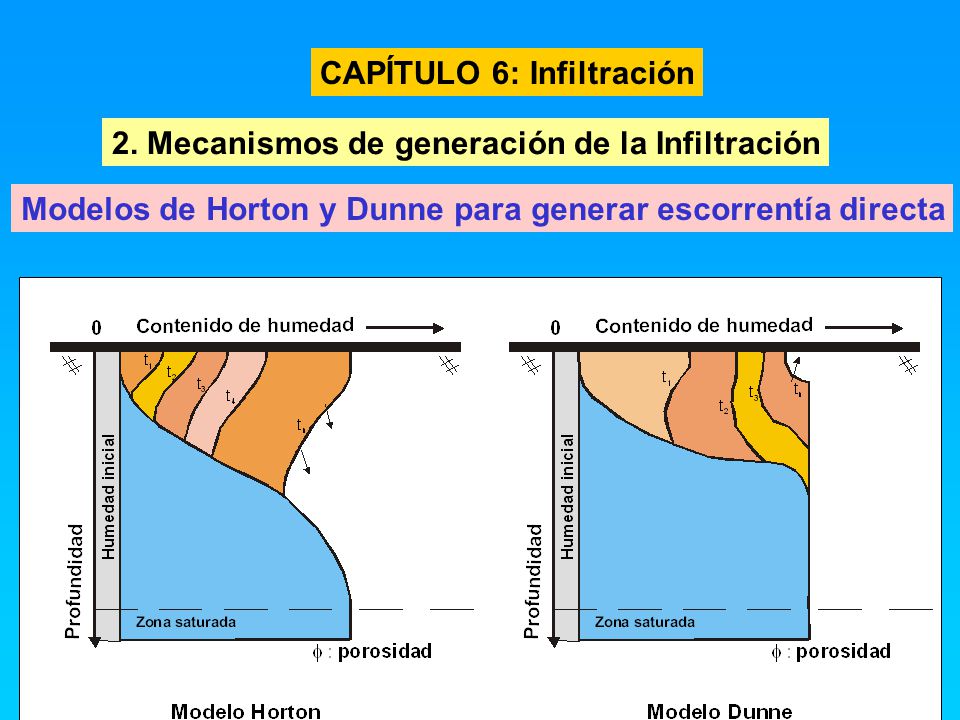

2. Mecanismos de generación de la Infiltración Modelos de Horton y Dunne para generar escorrentía directa
16
CAPÍTULO 6: Infiltración
3. Factores que influyen Precipitación Temperatura Contenido inicial de humedad Condiciones de la superficie del terreno 4. Medida Análisis de hidrogramas Infiltrómetros Lisímetros
17
CAPÍTULO 6: Infiltración
4. Medida Infiltrómetros
18
CAPÍTULO 6: Infiltración

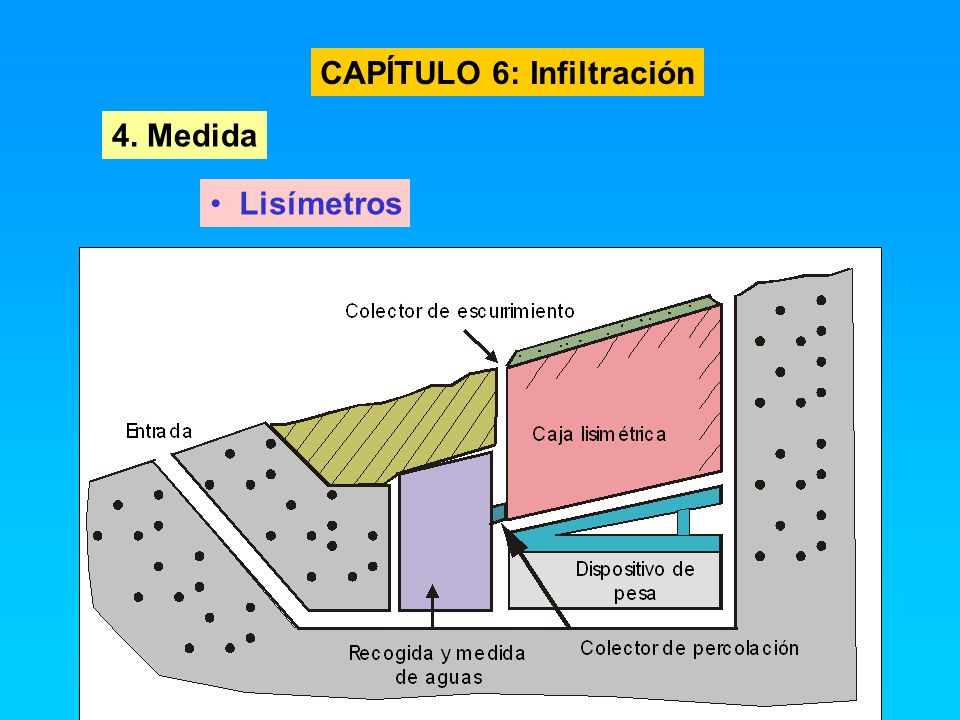

4. Medida Lisímetros
19
CAPÍTULO 6: Infiltración
4. Medida Lisímetros
20
CAPÍTULO 6: Infiltración

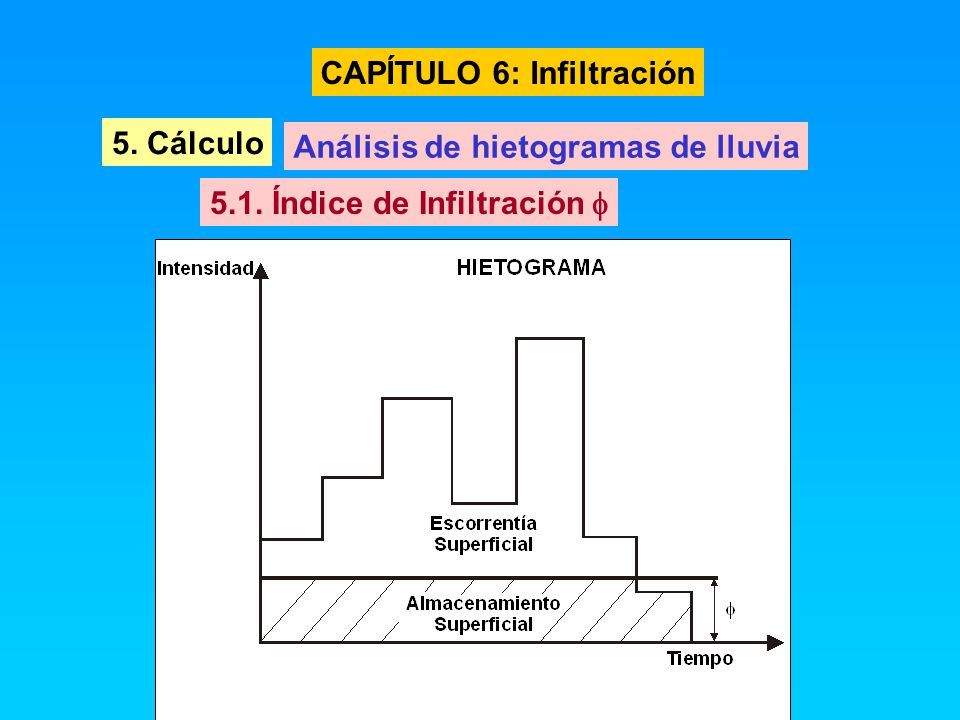

5. Cálculo Análisis de hietogramas de lluvia 5.1. Índice de Infiltración f
21
CAPÍTULO 6: Infiltración

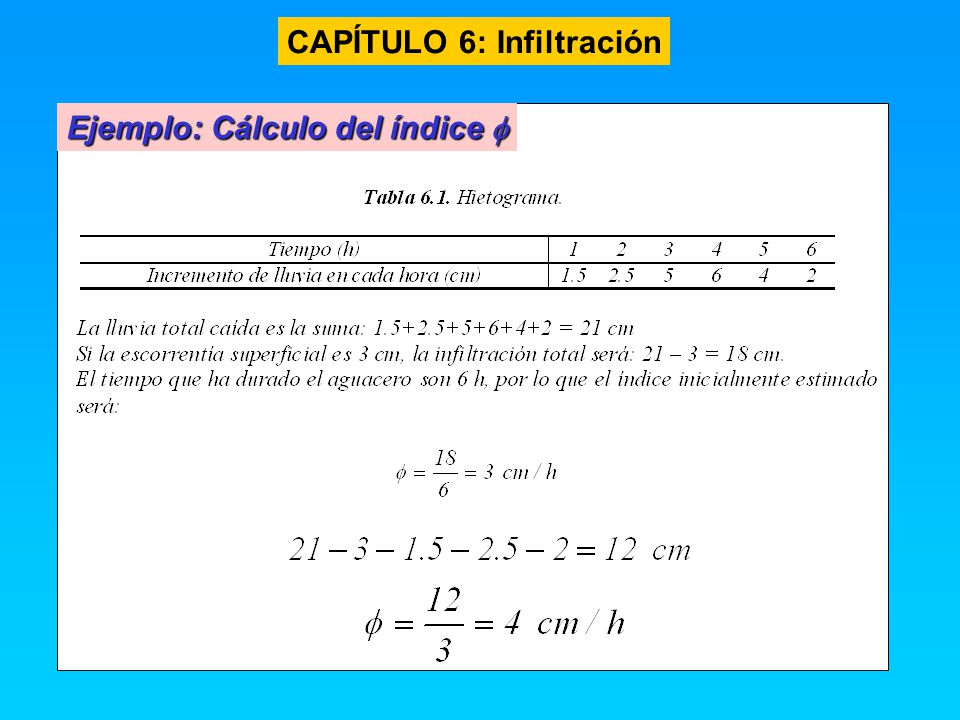

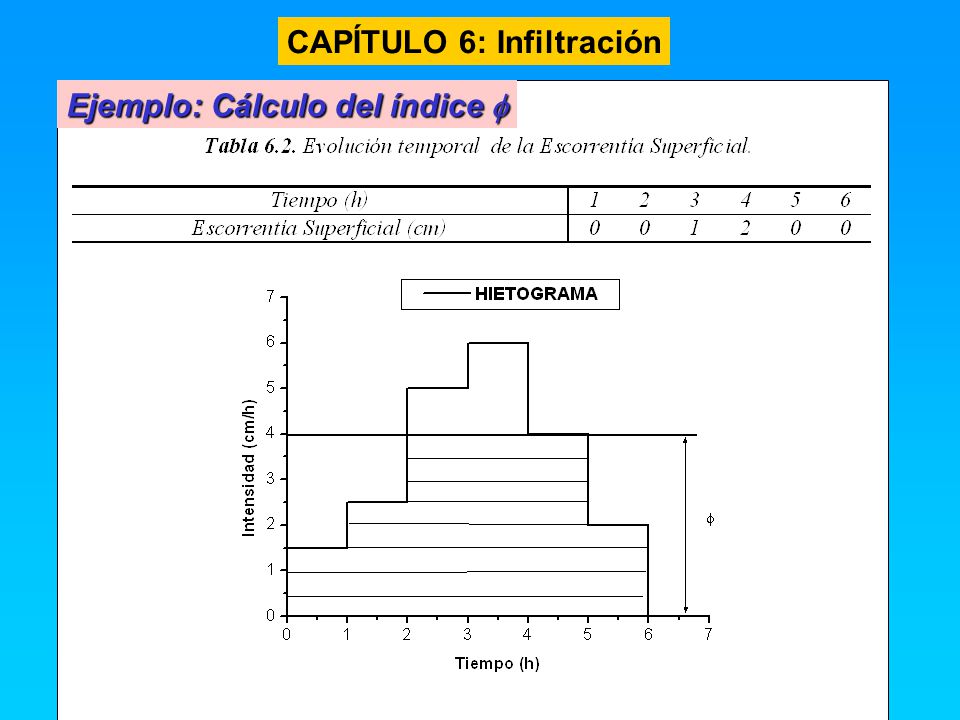

Ejemplo: Cálculo del índice f
22
CAPÍTULO 6: Infiltración
Ejemplo: Cálculo del índice f
23
CAPÍTULO 6: Infiltración

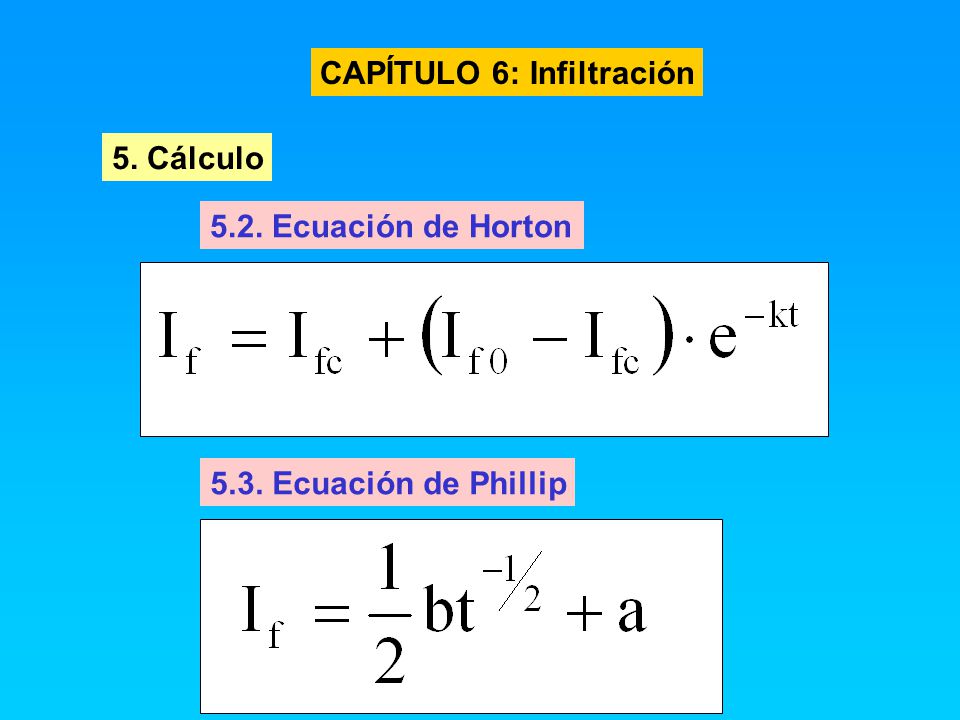

5. Cálculo 5.2. Ecuación de Horton 5.3. Ecuación de Phillip
24
CAPÍTULO 6: Infiltración

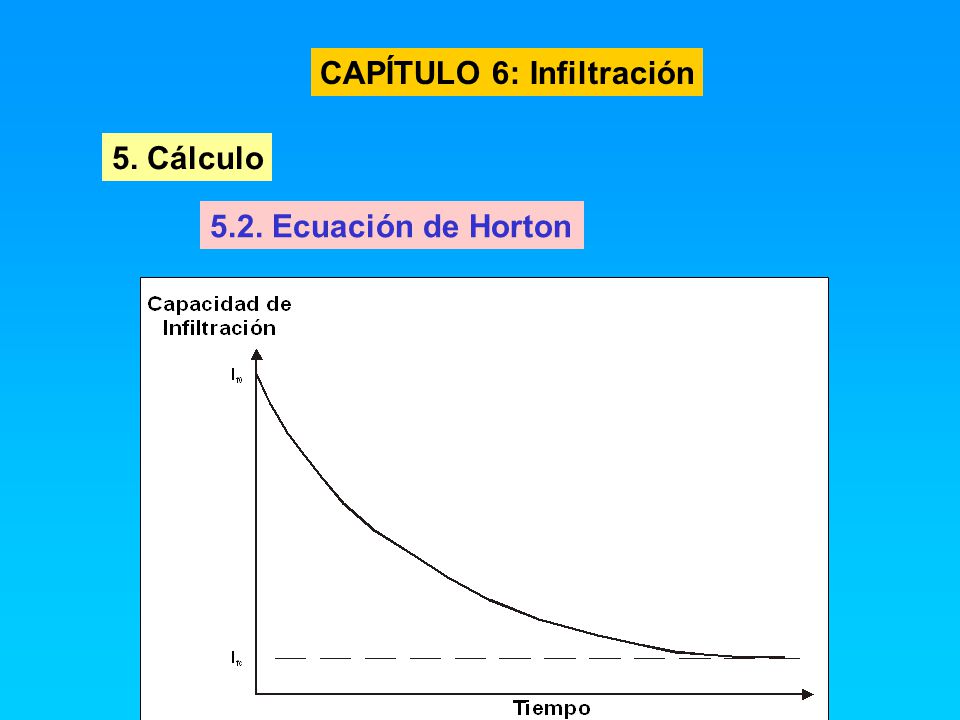

5. Cálculo 5.2. Ecuación de Horton
25
CAPÍTULO 6: Infiltración

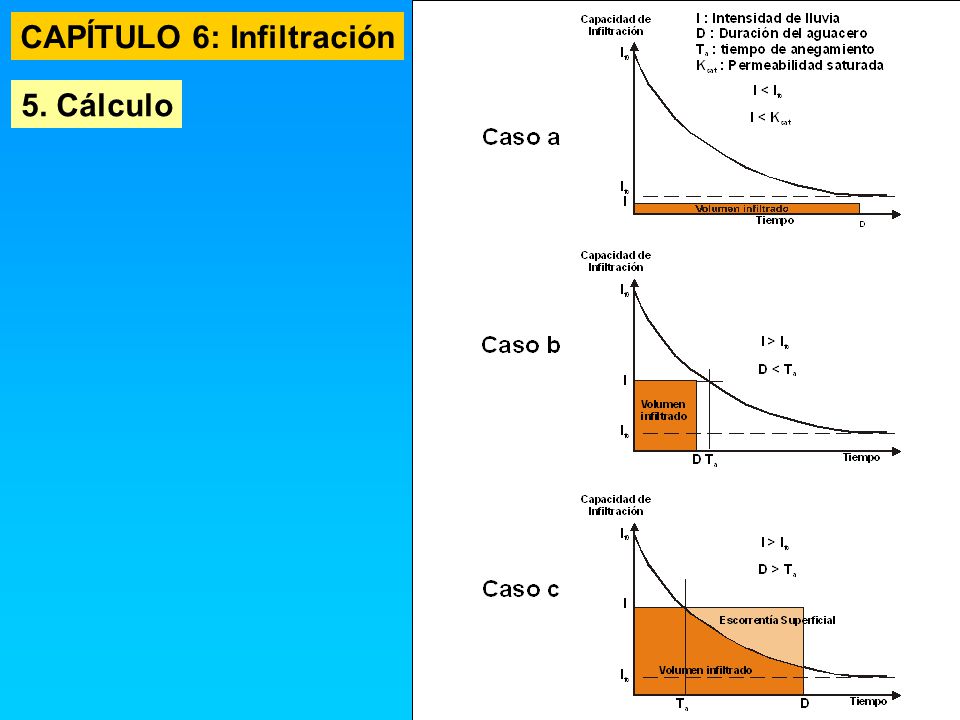

5. Cálculo
26
CAPÍTULO 6: Infiltración

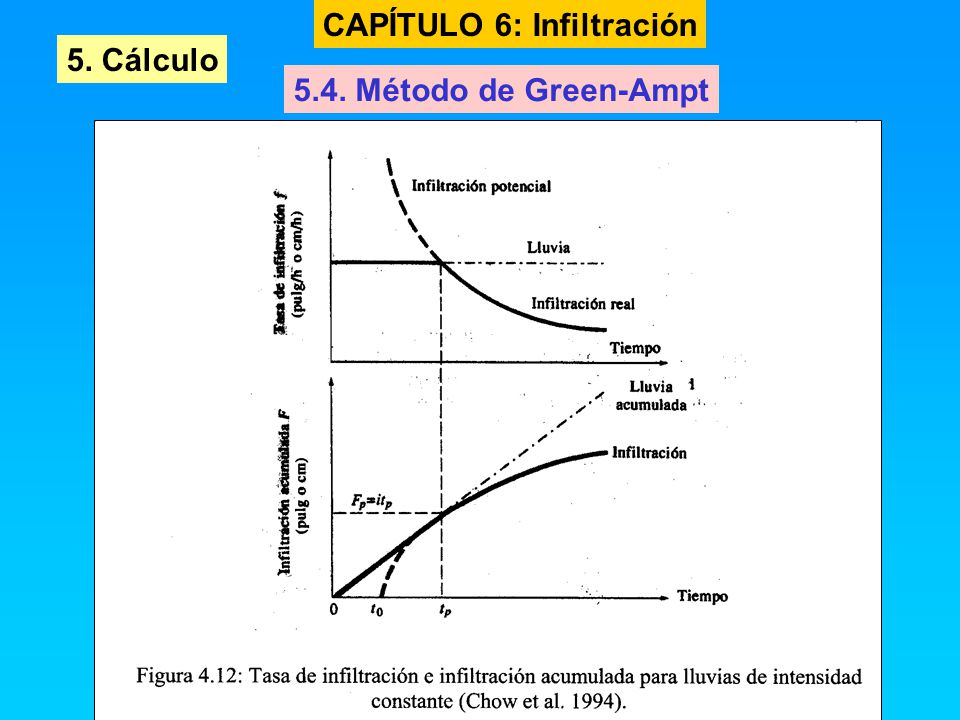

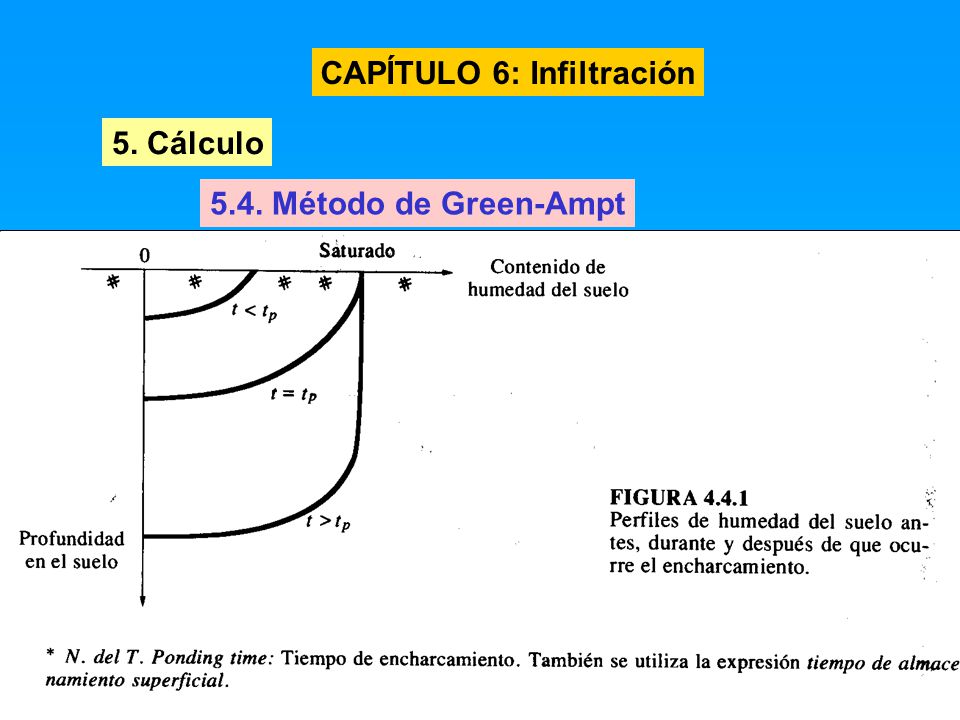

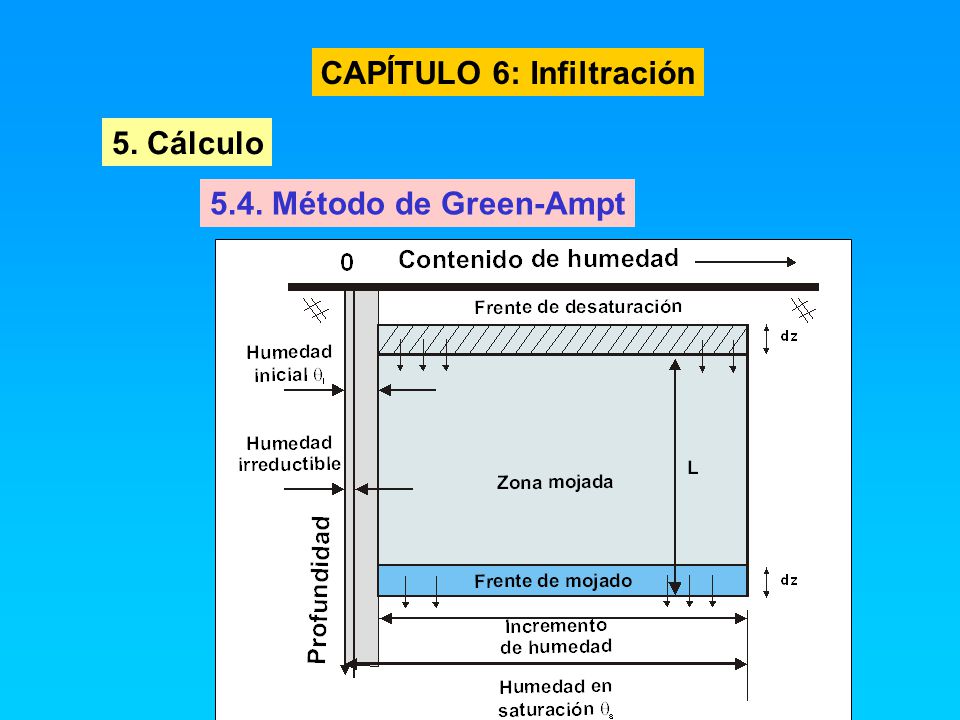

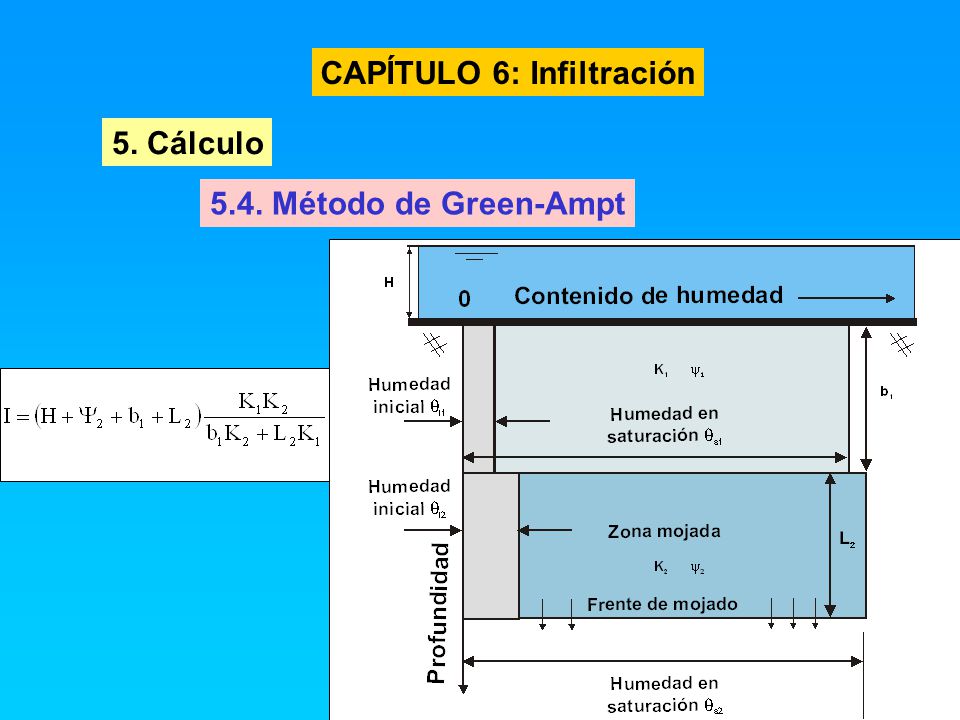

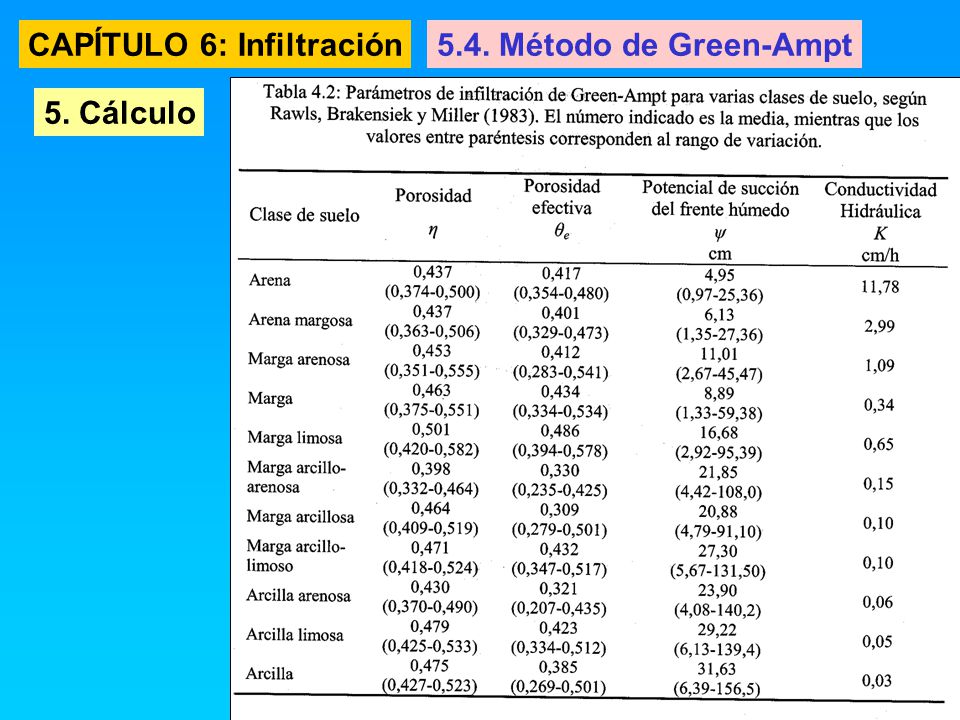

5. Cálculo 5.4. Método de Green-Ampt
27
CAPÍTULO 6: Infiltración
5. Cálculo 5.4. Método de Green-Ampt
28
CAPÍTULO 6: Infiltración
5.4. Método de Green-Ampt 5. Cálculo
29
CAPÍTULO 6: Infiltración
5. Cálculo 5.4. Método de Green-Ampt
30
CAPÍTULO 6: Infiltración
5. Cálculo 5.4. Método de Green-Ampt
31
CAPÍTULO 6: Infiltración
5. Cálculo 5.4. Método de Green-Ampt
32
CAPÍTULO 6: Infiltración
5. Cálculo 5.4. Método de Green-Ampt
33
CAPÍTULO 6: Infiltración

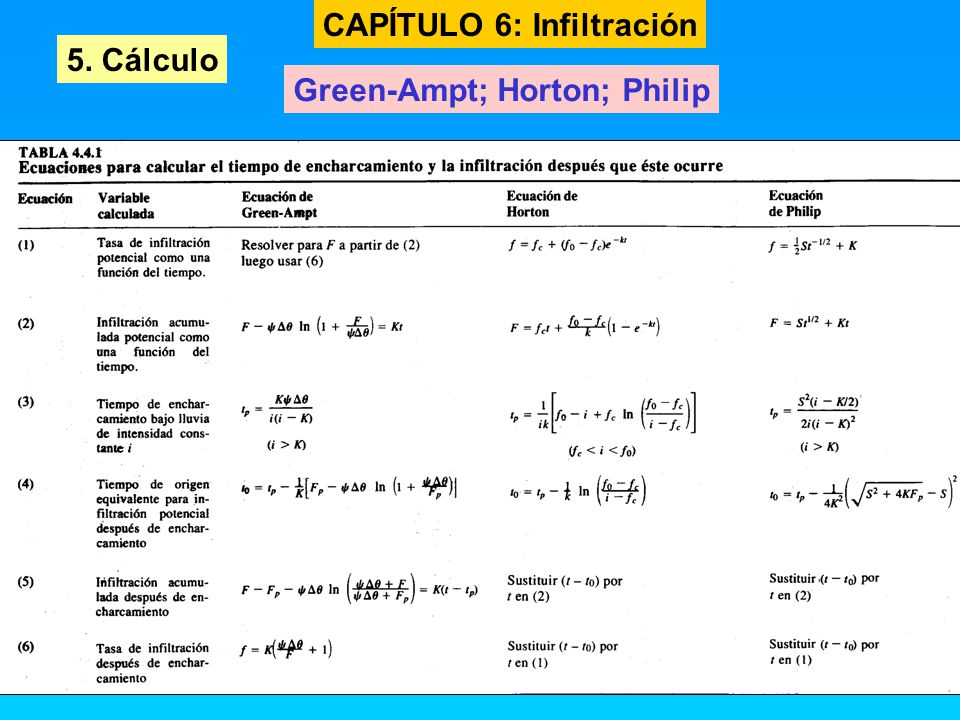

5. Cálculo Green-Ampt; Horton; Philip
34
CAPÍTULO 6: Infiltración

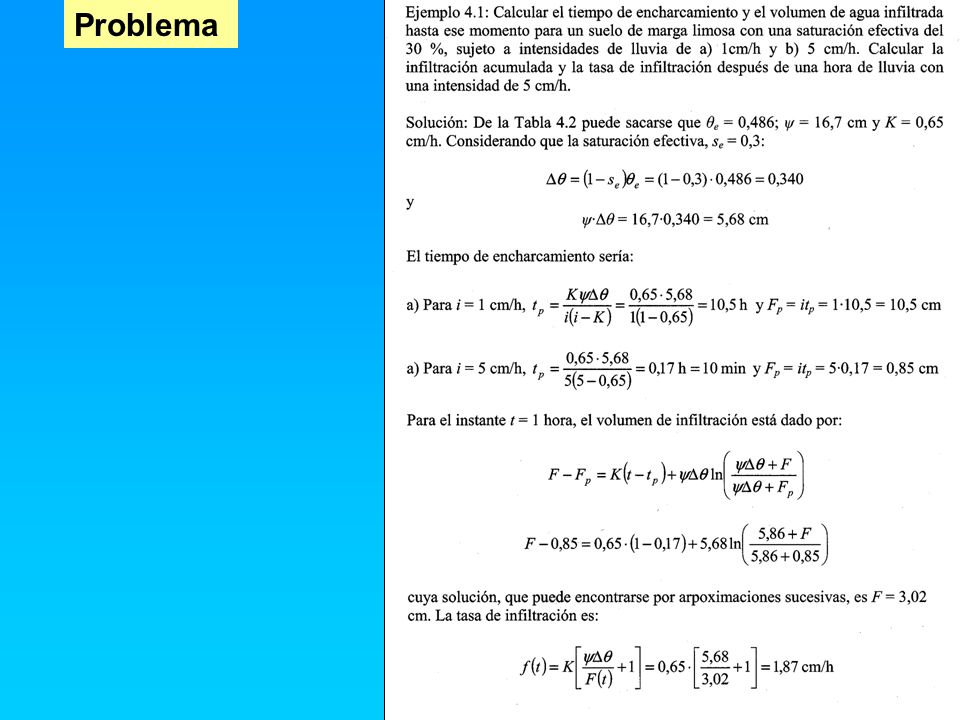

Problema: Green-Ampt
35
Problema
36

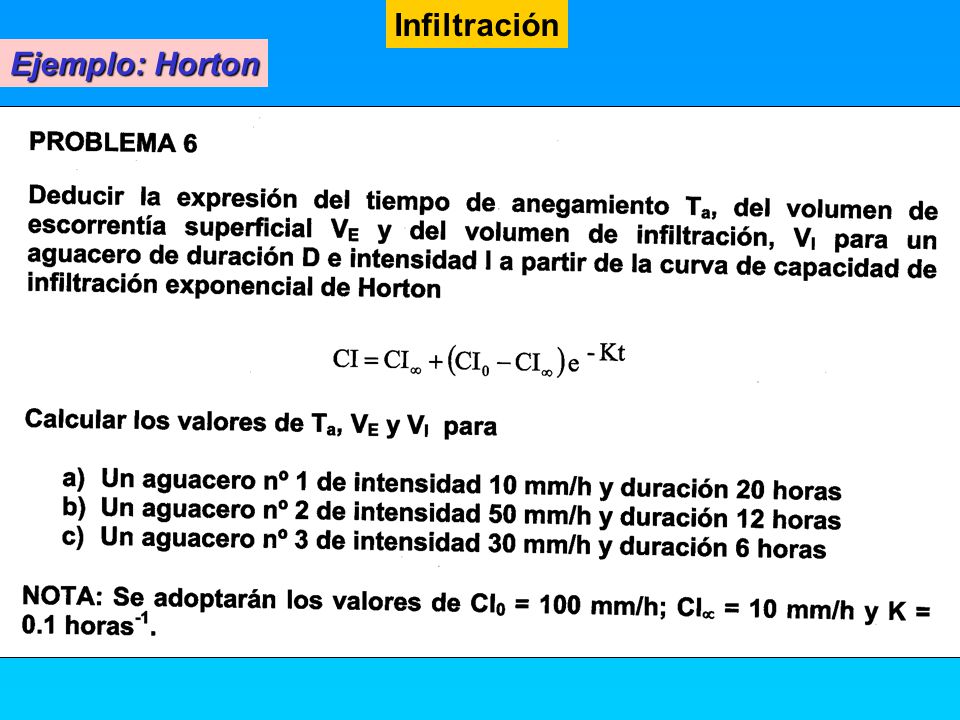

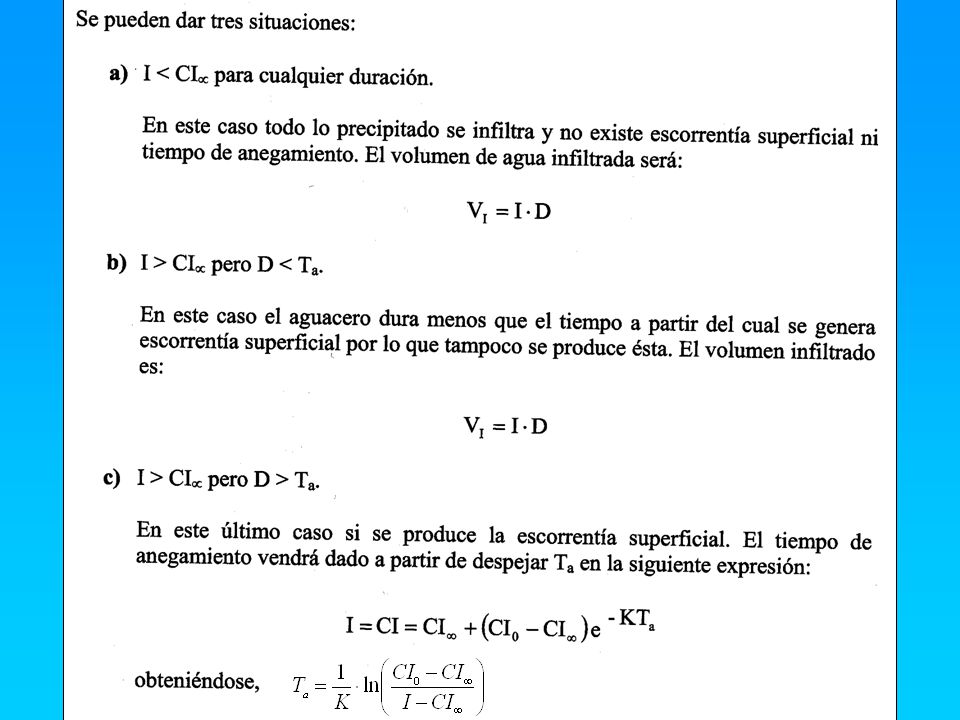

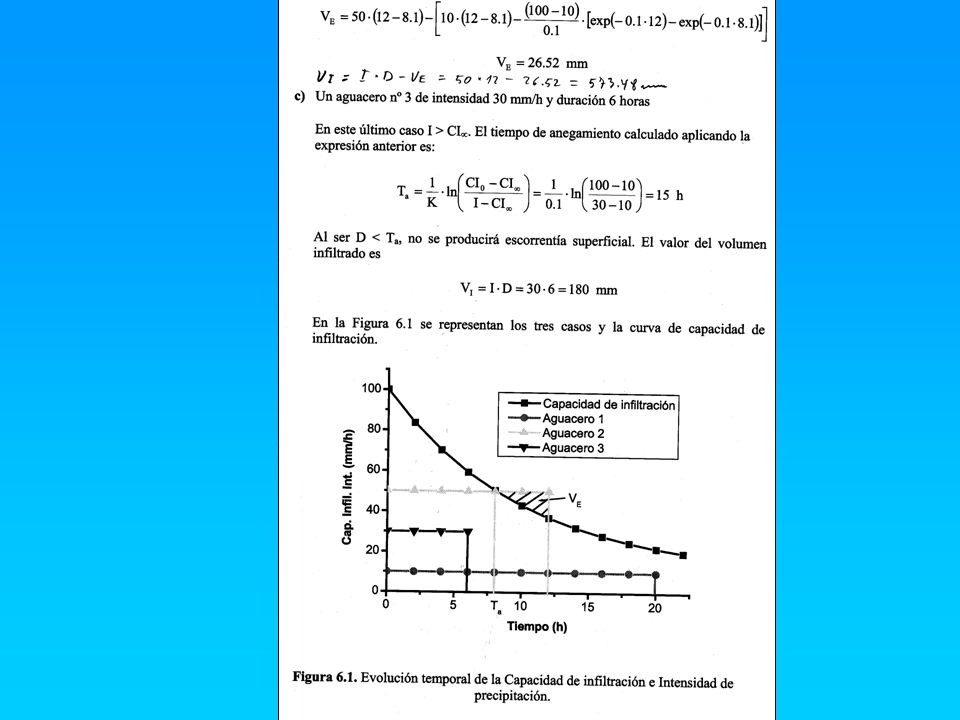

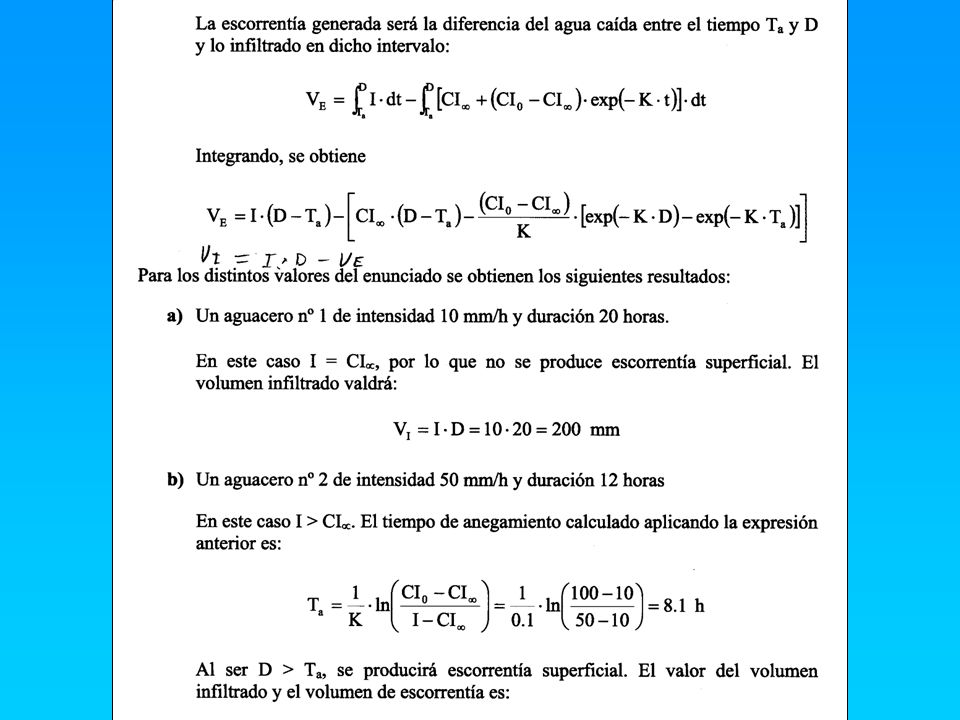

Infiltración Ejemplo: Horton
40
CAPÍTULO 6: Infiltración

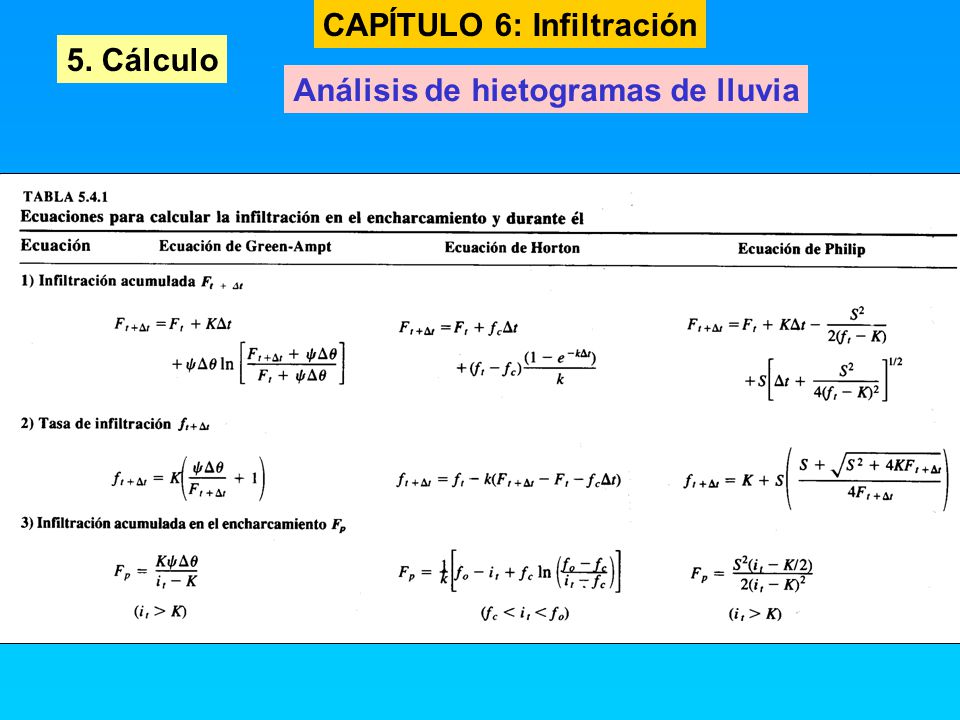

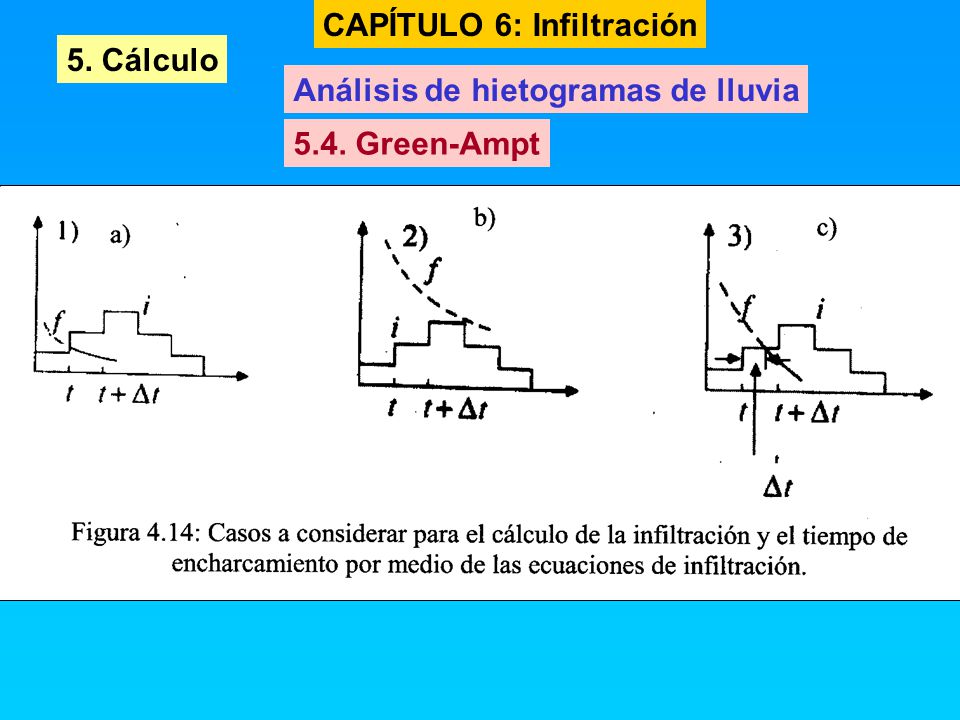

5. Cálculo Análisis de hietogramas de lluvia 5.4. Green-Ampt
41
CAPÍTULO 6: Infiltración
5. Cálculo Análisis de hietogramas de lluvia
42
CAPÍTULO 6: Infiltración
5. Cálculo Análisis de hietogramas de lluvia
43
CAPÍTULO 6: Infiltración
5. Cálculo Análisis de hietogramas de lluvia
44
CAPÍTULO 6: Infiltración

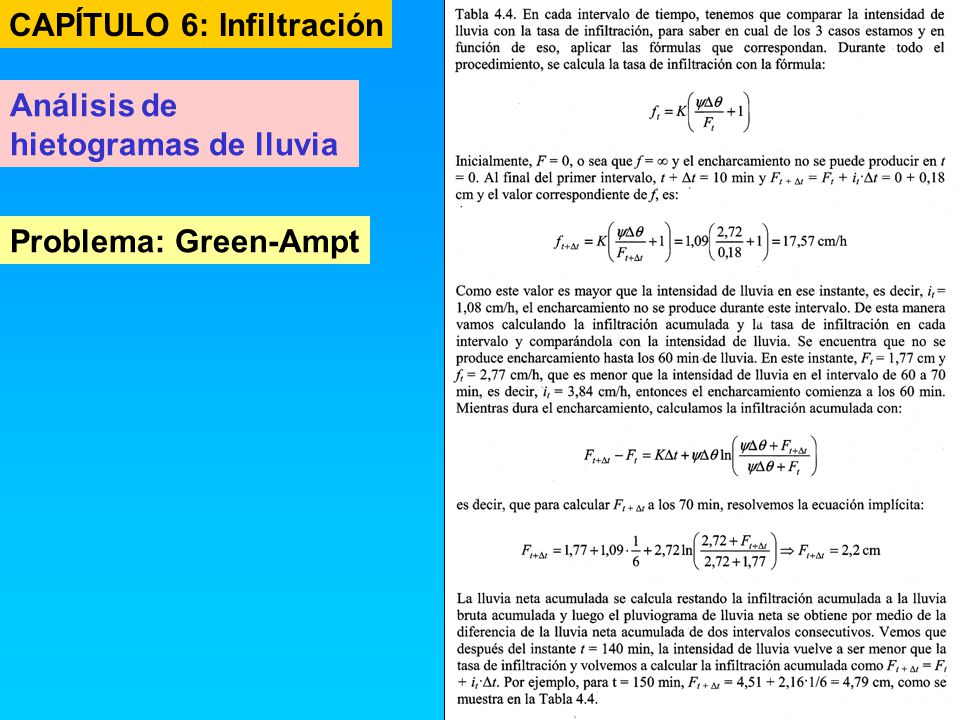

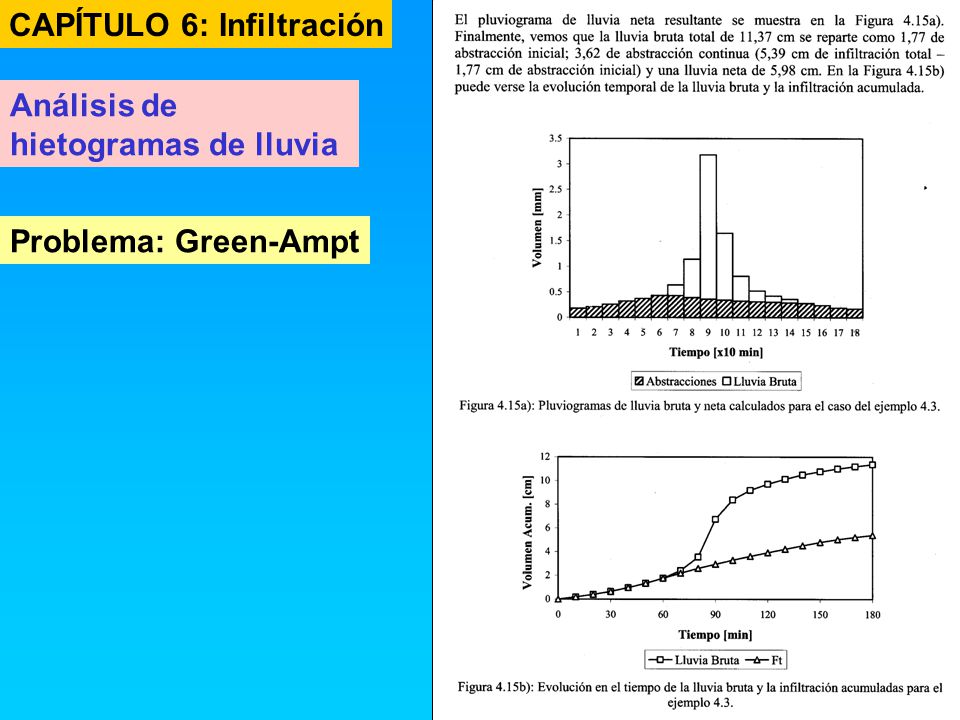

Análisis de hietogramas de lluvia Problema: Green-Ampt
45
CAPÍTULO 6: Infiltración
Análisis de hietogramas de lluvia Problema: Green-Ampt
46
CAPÍTULO 6: Infiltración
Análisis de hietogramas de lluvia Problema: Green-Ampt
47

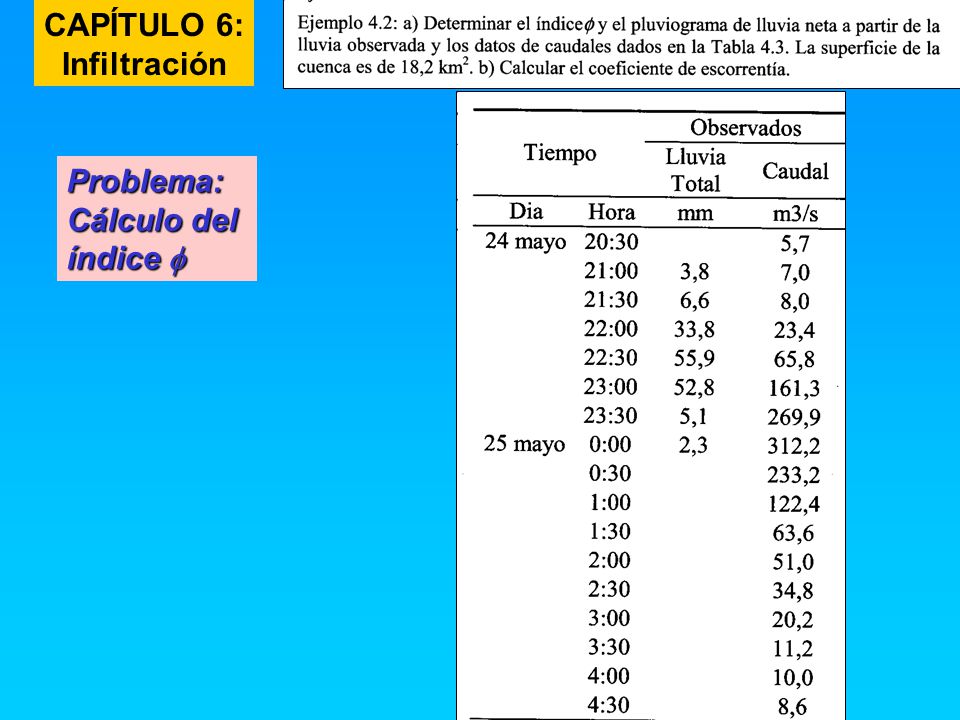

CAPÍTULO 6: Infiltración Problema: Cálculo del índice f
