Estudio para la seguridad en operaciones de mantenimiento

Presentación del tema: "Estudio para la seguridad en operaciones de mantenimiento"— Transcripción de la presentación:

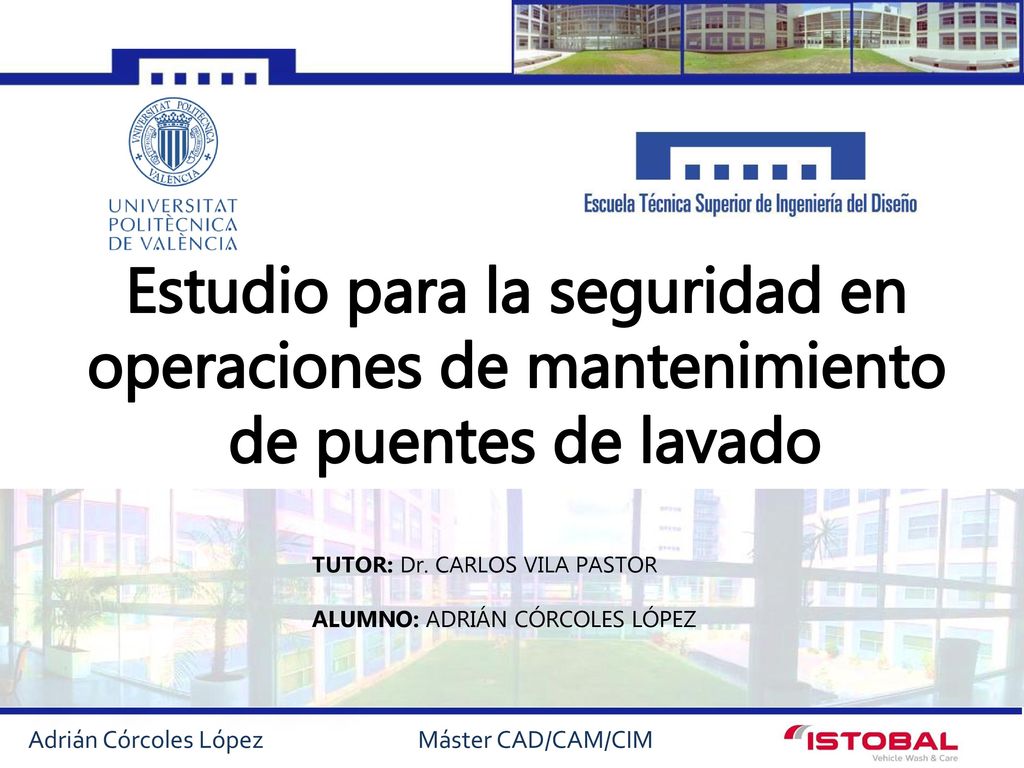

1 Estudio para la seguridad en operaciones de mantenimiento
de puentes de lavado TUTOR: Dr. CARLOS VILA PASTOR ALUMNO: ADRIÁN CÓRCOLES LÓPEZ

2 Índice ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE
Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado Índice ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE OBJETIVOS ANÁLISIS ESTRUCTURAL DISEÑO DE UN UTILLAJE PROCEDIMIENTO DE TRABAJO PRESUPUESTO CONCLUSIONES FINALES

3 ISTOBAL. Introducción. 1 ISTOBAL. INTRODUCCIÓN PUENTE M12+
Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado ISTOBAL. Introducción. ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE OBJETIVOS ANÁLISIS ESTRUCTURAL DISEÑO DE UN UTILLAJE PROCEDIMIENTO DE TRABAJO PRESUPUESTO CONCLUSIONES FINALES 1

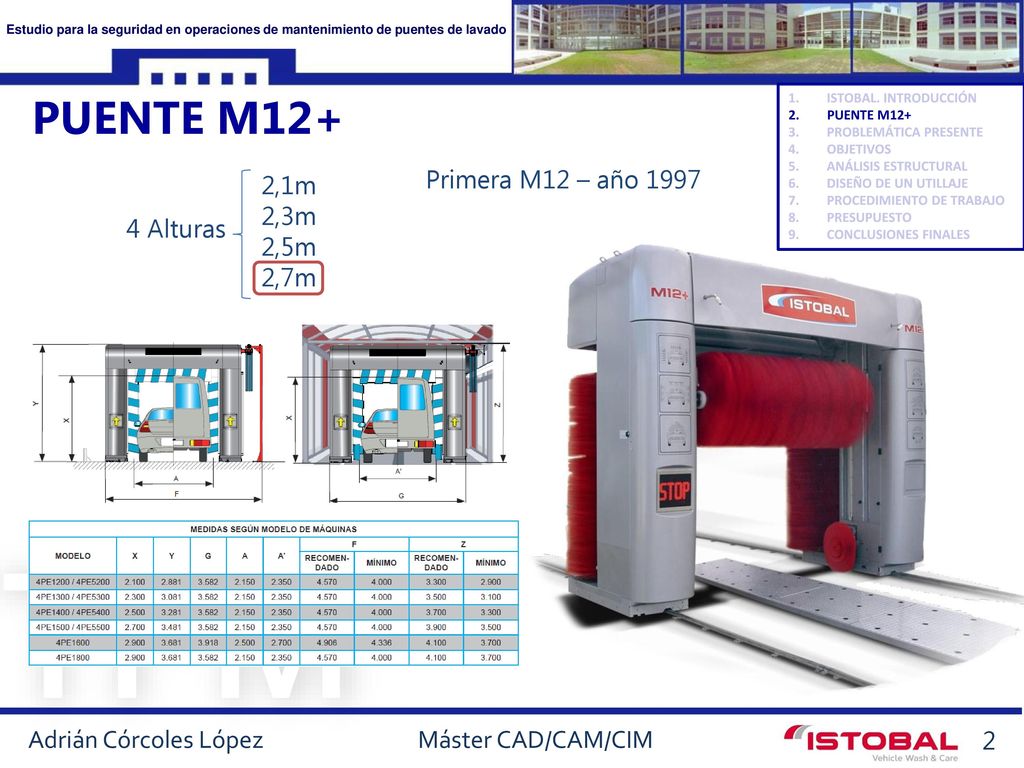

4 Puente M12+ Primera M12 – año 1997 2,1m 2,3m 2,5m 4 Alturas 2,7m 2
Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado Puente M12+ ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE OBJETIVOS ANÁLISIS ESTRUCTURAL DISEÑO DE UN UTILLAJE PROCEDIMIENTO DE TRABAJO PRESUPUESTO CONCLUSIONES FINALES 2,1m 2,3m 2,5m 2,7m Primera M12 – año 1997 4 Alturas 2

5 Problemática Presente

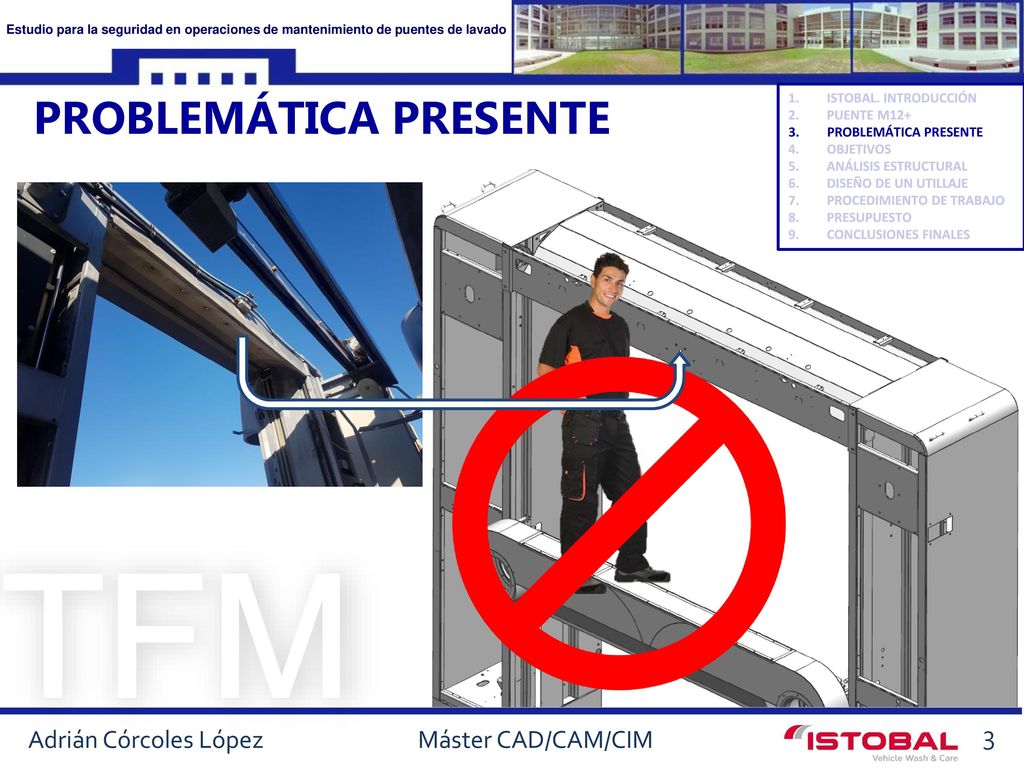

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado Problemática Presente ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE OBJETIVOS ANÁLISIS ESTRUCTURAL DISEÑO DE UN UTILLAJE PROCEDIMIENTO DE TRABAJO PRESUPUESTO CONCLUSIONES FINALES 3

6 OBJETIVOS Verificar resistencia estructural Análisis MEF
Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado OBJETIVOS ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE OBJETIVOS ANÁLISIS ESTRUCTURAL DISEÑO DE UN UTILLAJE PROCEDIMIENTO DE TRABAJO PRESUPUESTO CONCLUSIONES FINALES Verificar resistencia estructural Ofrecer una solución Alternativa de seguridad Análisis MEF Diseño de un utillaje 4

7 Análisis ESTRUCTURAL 11285 N > 2998,8 N 5 Peso Correa estimado

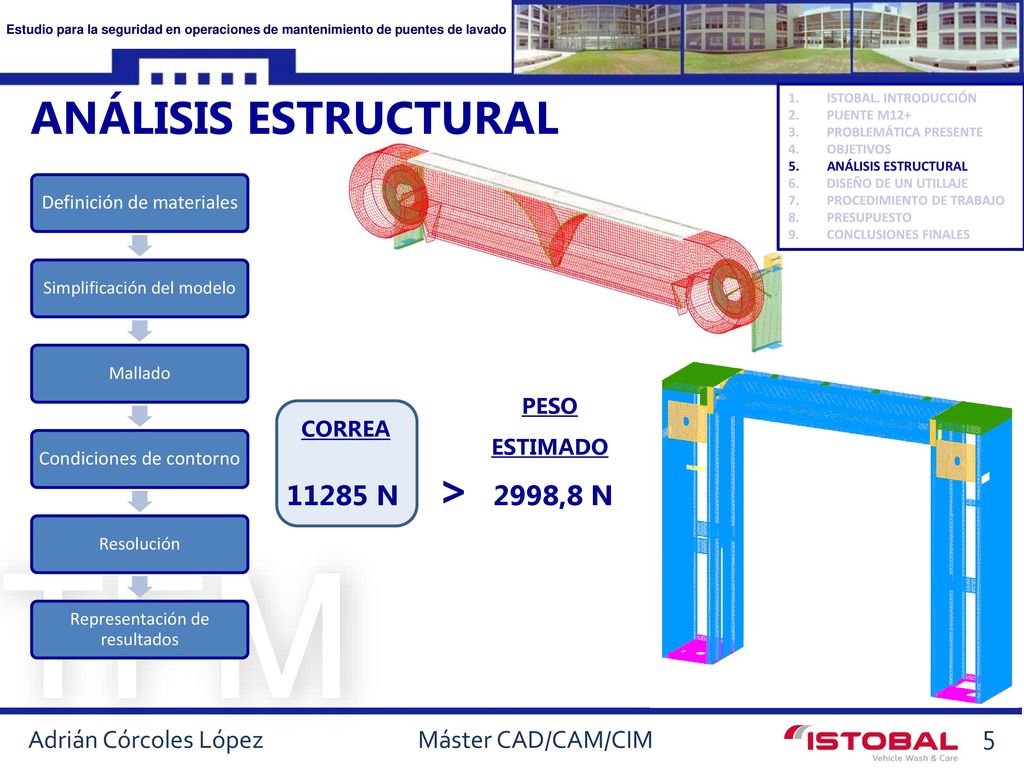

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado Análisis ESTRUCTURAL ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE OBJETIVOS ANÁLISIS ESTRUCTURAL DISEÑO DE UN UTILLAJE PROCEDIMIENTO DE TRABAJO PRESUPUESTO CONCLUSIONES FINALES Definición de materiales Simplificación del modelo Mallado Condiciones de contorno Resolución Representación de resultados Peso estimado Correa 11285 N > ,8 N 5

8 CONJUNTO 1: PARTE ESTRUCTURAL DE LA MAQUINA

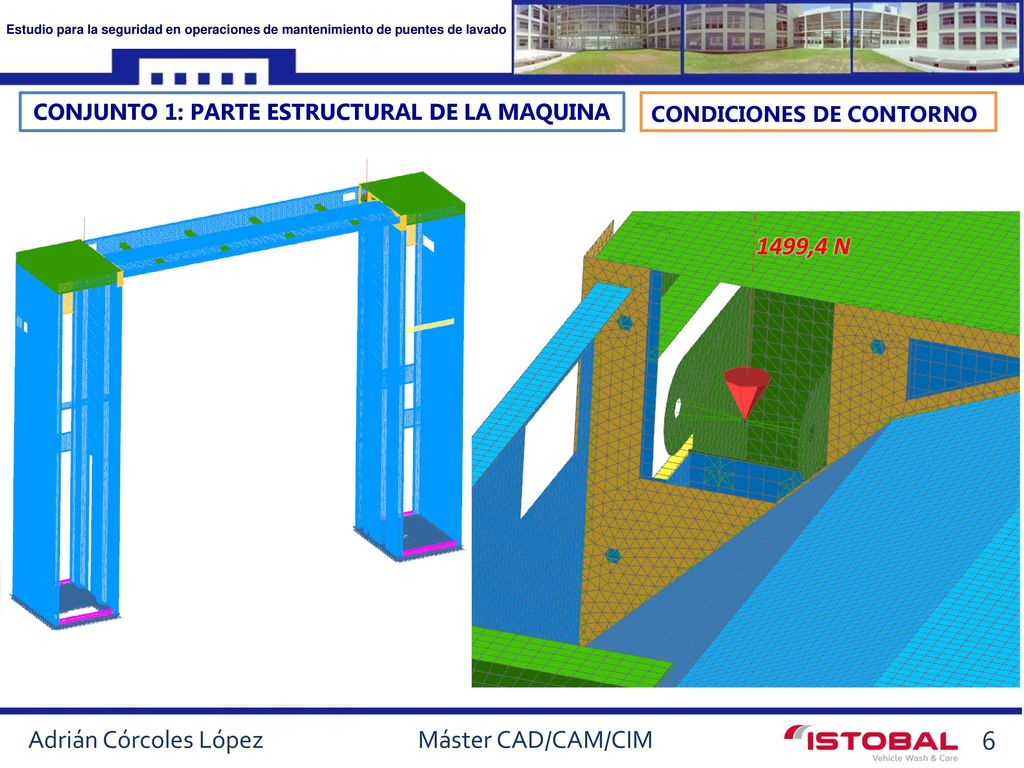

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado CONJUNTO 1: PARTE ESTRUCTURAL DE LA MAQUINA Condiciones de contorno 1499,4 N 6

9 CONJUNTO 1: PARTE ESTRUCTURAL DE LA MAQUINA

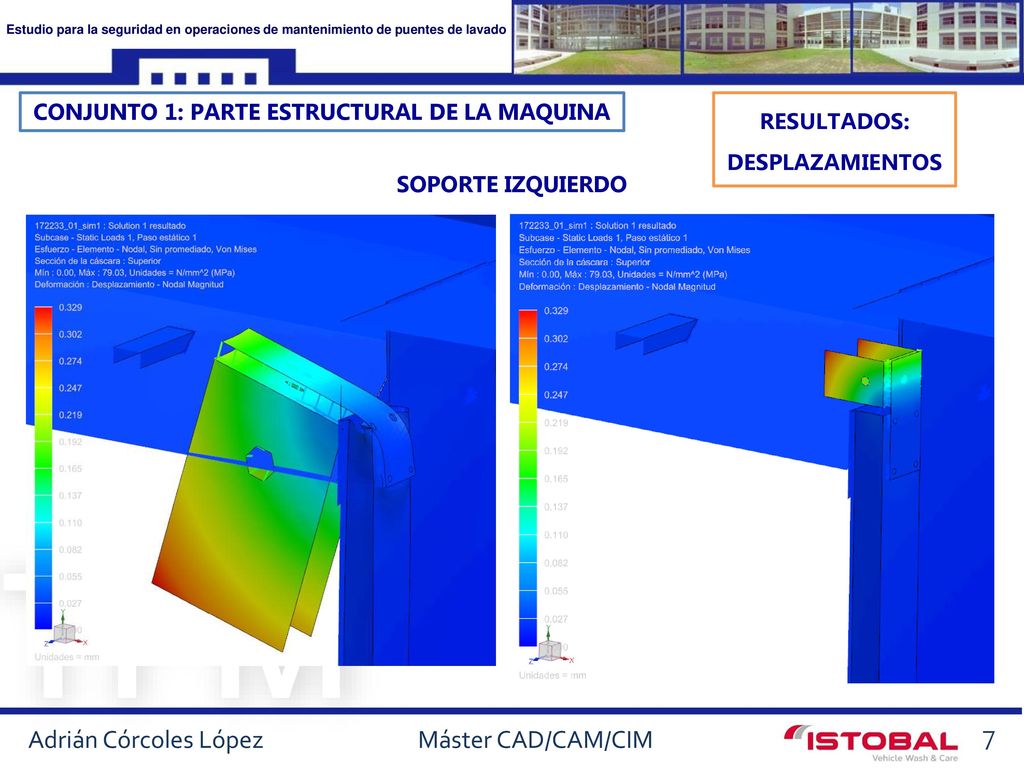

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado CONJUNTO 1: PARTE ESTRUCTURAL DE LA MAQUINA RESULTADOS: DESPLAZAMIENTOS SOPORTE IZQUIERDO 7

10 CONJUNTO 1: PARTE ESTRUCTURAL DE LA MAQUINA

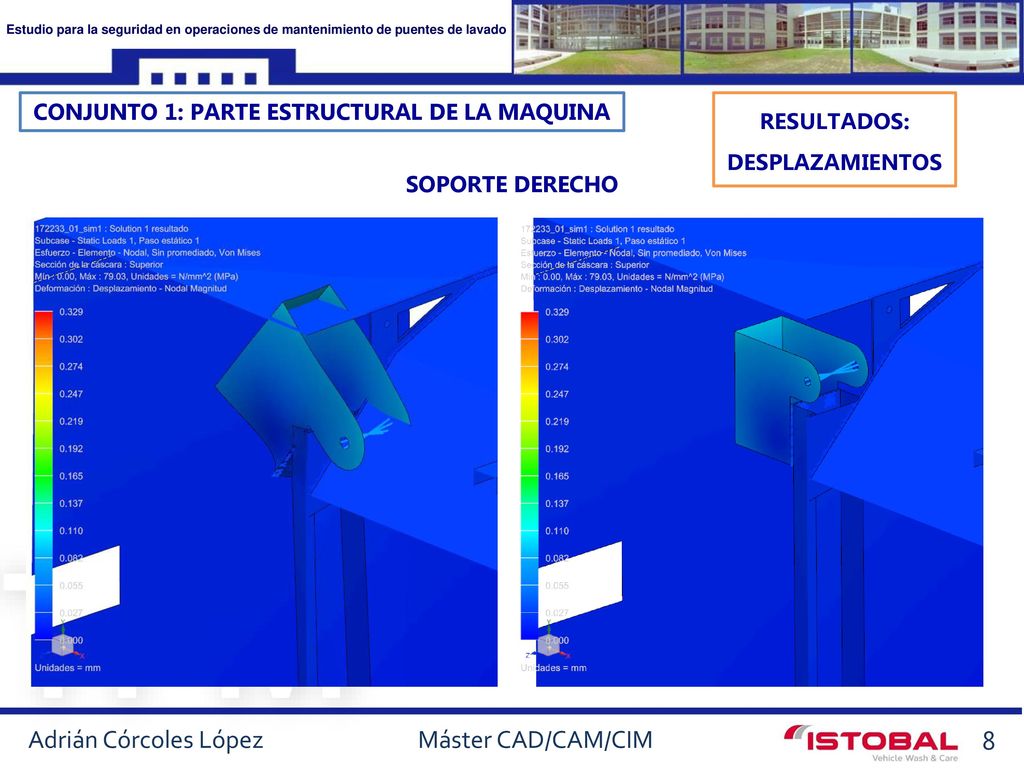

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado CONJUNTO 1: PARTE ESTRUCTURAL DE LA MAQUINA RESULTADOS: DESPLAZAMIENTOS SOPORTE DERECHO 8

11 CONJUNTO 1: PARTE ESTRUCTURAL DE LA MAQUINA

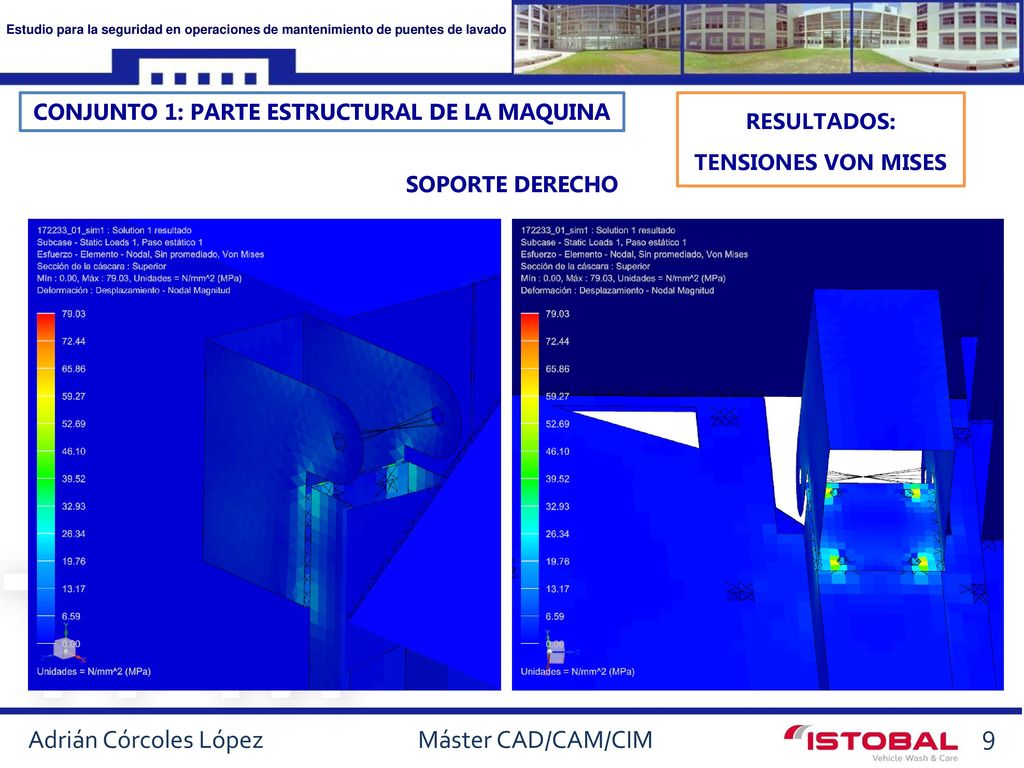

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado CONJUNTO 1: PARTE ESTRUCTURAL DE LA MAQUINA RESULTADOS: TENSIONES VON MISES SOPORTE DERECHO 9

12 CONJUNTO 1: PARTE ESTRUCTURAL DE LA MAQUINA

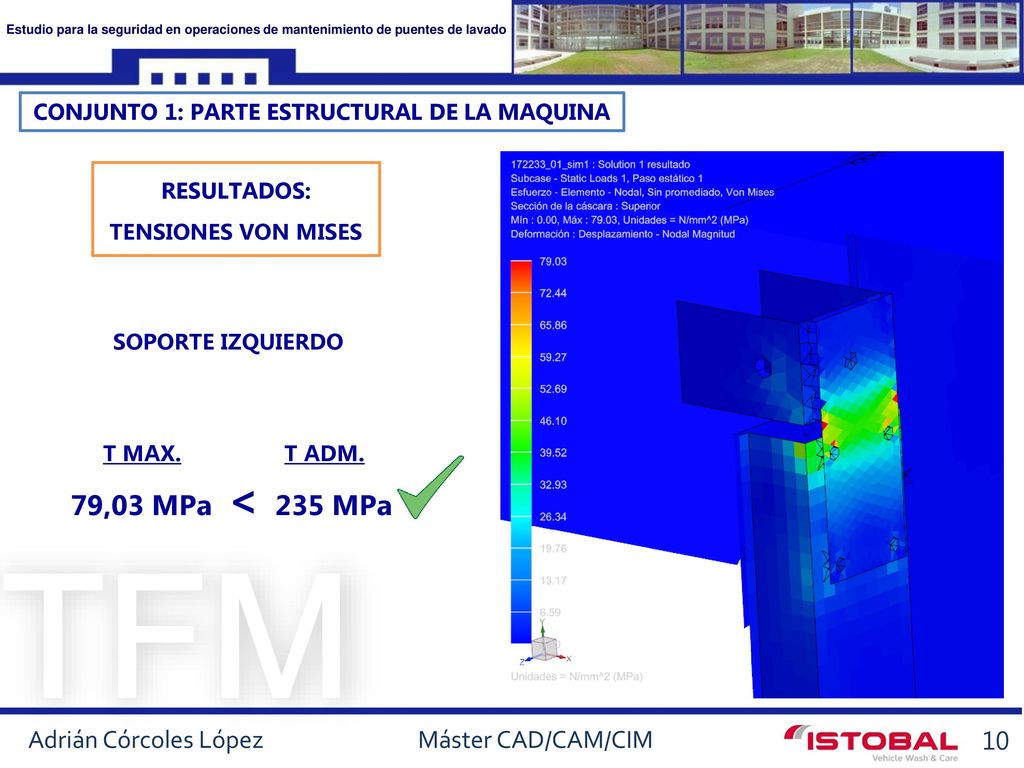

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado CONJUNTO 1: PARTE ESTRUCTURAL DE LA MAQUINA RESULTADOS: TENSIONES VON MISES SOPORTE IZQUIERDO T MAX. T ADM. 79,03 MPa < 235 MPa 10

13 CONJUNTO 2: GRUPO SECADO HORIZONTAL

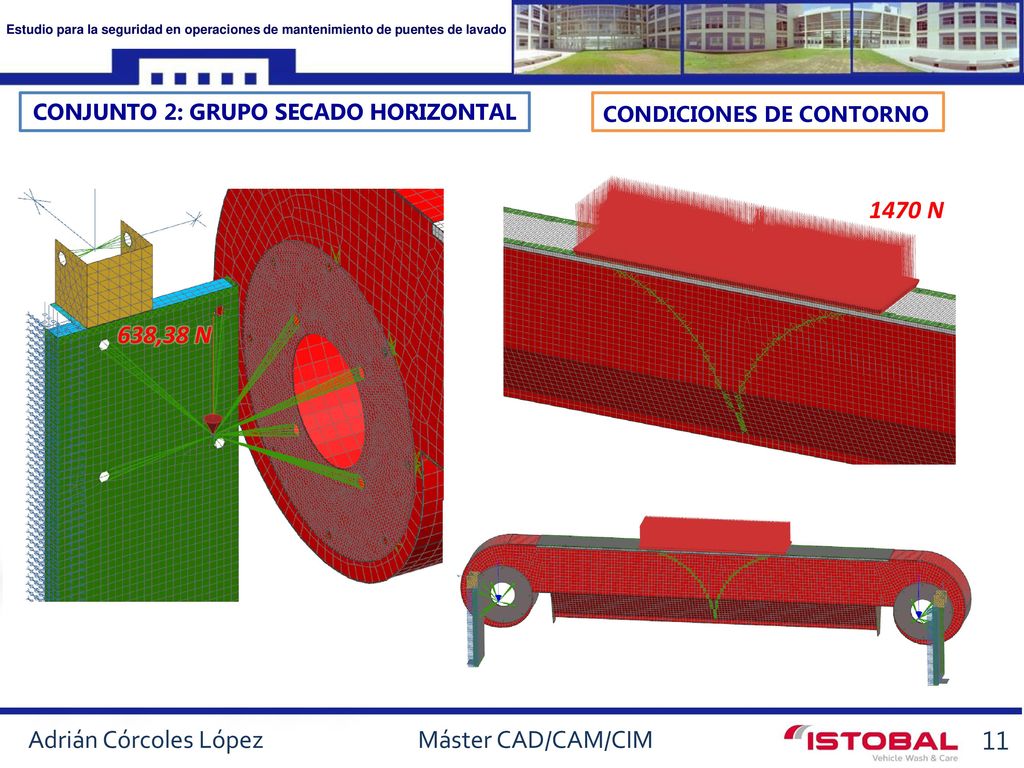

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado CONJUNTO 2: GRUPO SECADO HORIZONTAL Condiciones de contorno 1470 N 638,38 N 11

14 CONJUNTO 2: GRUPO SECADO HORIZONTAL

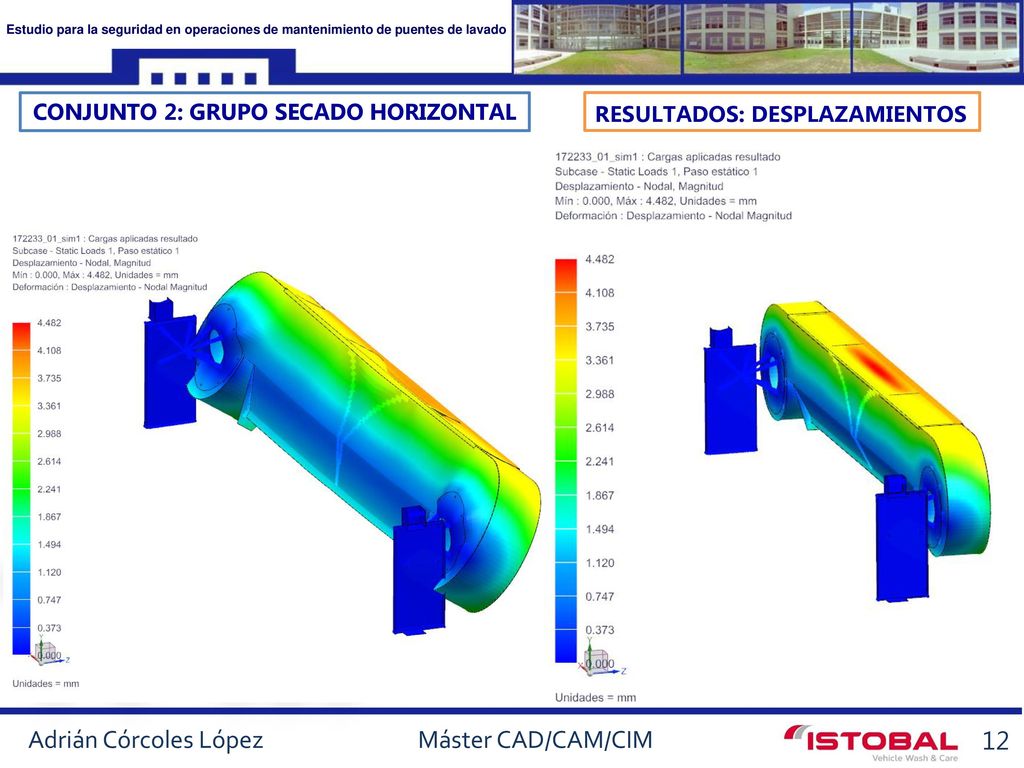

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado CONJUNTO 2: GRUPO SECADO HORIZONTAL RESULTADOS: DESPLAZAMIENTOS 12

15 CONJUNTO 2: GRUPO SECADO HORIZONTAL

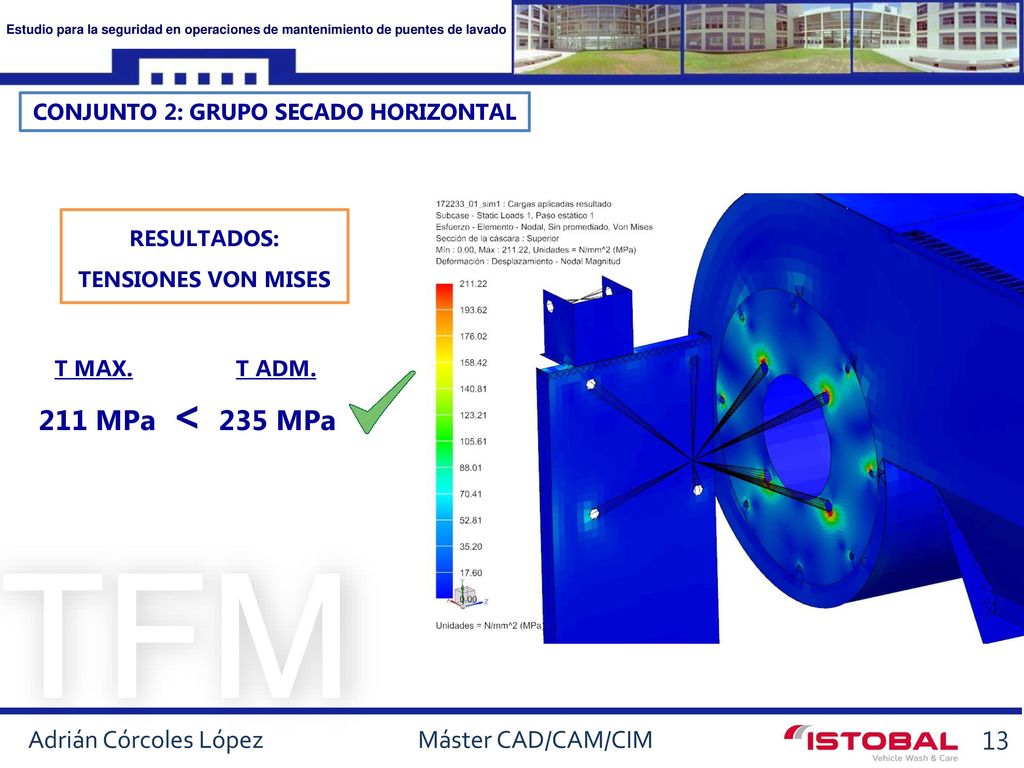

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado CONJUNTO 2: GRUPO SECADO HORIZONTAL RESULTADOS: TENSIONES VON MISES T MAX. T ADM. 211 MPa < 235 MPa 13

16 DISEÑO DE UN UTILLAJE 14 ISTOBAL. INTRODUCCIÓN PUENTE M12+
Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado DISEÑO DE UN UTILLAJE ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE OBJETIVOS ANÁLISIS ESTRUCTURAL DISEÑO DE UN UTILLAJE PROCEDIMIENTO DE TRABAJO PRESUPUESTO CONCLUSIONES FINALES 14

17 Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado
15

18 PROCEDIMIENTO DE TRABAJO

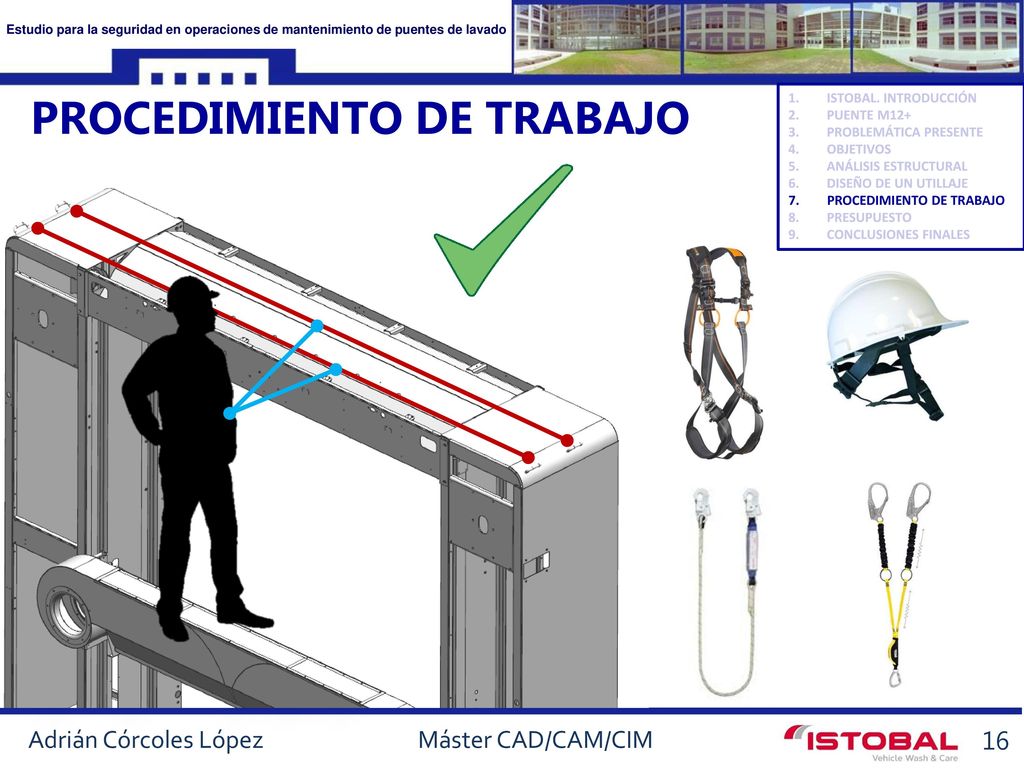

Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado PROCEDIMIENTO DE TRABAJO ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE OBJETIVOS ANÁLISIS ESTRUCTURAL DISEÑO DE UN UTILLAJE PROCEDIMIENTO DE TRABAJO PRESUPUESTO CONCLUSIONES FINALES 16

19 Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado

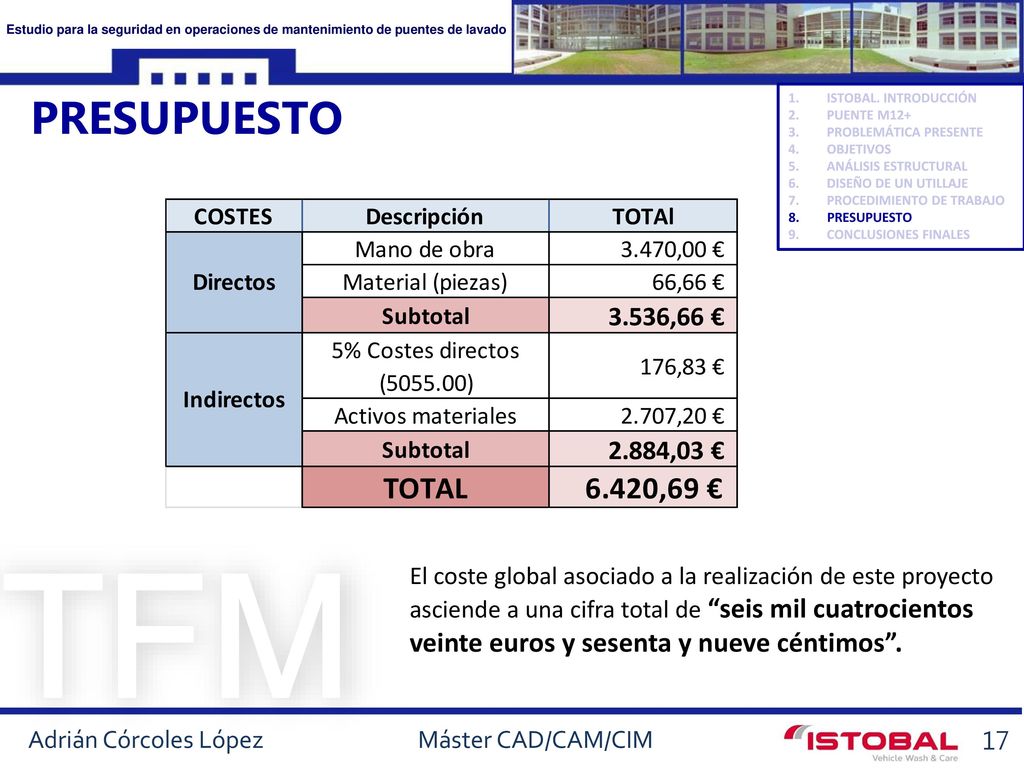

PRESUPUESTO ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE OBJETIVOS ANÁLISIS ESTRUCTURAL DISEÑO DE UN UTILLAJE PROCEDIMIENTO DE TRABAJO PRESUPUESTO CONCLUSIONES FINALES El coste global asociado a la realización de este proyecto asciende a una cifra total de “seis mil cuatrocientos veinte euros y sesenta y nueve céntimos”. 17

20 CONCLUSIONES FINALES Estructura de la máquina validada
Estudio para la seguridad en operaciones de mantenimiento de puentes de lavado CONCLUSIONES FINALES ISTOBAL. INTRODUCCIÓN PUENTE M12+ PROBLEMÁTICA PRESENTE OBJETIVOS ANÁLISIS ESTRUCTURAL DISEÑO DE UN UTILLAJE PROCEDIMIENTO DE TRABAJO PRESUPUESTO CONCLUSIONES FINALES Estructura de la máquina validada Simplificación del problema para su estudio Diseño de un utillaje VALIDO PAUTAS DE SEGURIDAD EN OPERACIONES 18
