UNIVERSIDAD TECNICA DE COTOPAXI TEMA: VARIABLES RELACIONADAS AL TRATAMIENTO DEL AIRE
2
INTRODUCCION El aire presenta impurezas líquidas y sólidas. Las primeras son principalmente restos de aceite procedentes del compresor y vapor de agua. Las segundas están formadas por el polvo aspirado y las partículas sólidas desprendidas de la instalación por efectos de oxidación. Unas y otras reducen la vida útil en los equipos
3
UNIDAD DE MANTENIMIENTO
4
EL FILTRO Tiene la misión de eliminar las últimas impurezas que puede llevar el aire.. las impurezas, tanto sólidas como líquidas, chocan contra las paredes del recipiente, caen al fondo y son evacuadas al exterior a través de una purga, que puede ser manual o automática. VARIABLES RELACIONADAS AL TRATAMIENTO DEL AIRE La unidad de tratamiento final del aire comprimido, llamada también unidad de mantenimiento, se coloca justo al comienzo de la aplicación neumática. Está formada por un filtro, una válvula reguladora de presión y un lubricador.
5
REGULADOR DE PRESIÓN La válvula reguladora de presión mantiene constante la presión de trabajo, sea cual fuere las oscilaciones de presión en la red y en el consumo de aire. La presión de entrada debe ser siempre mas alta que la presión de trabajo (P1>P2) Presión estándar de trabajo 90PSI(6Bar)
6
EL LUBRICADOR. El lubricador de aire comprimido funciona según el principio Venturi A través de un tubo ascendente, el vacío aspira el aceita tomándolo de un recipiente. El aceite llega a una cámara de goteo: allí la corriente de aire lo nebuliza y lo transporta. El aire a presión sólo debe aceitarse o lubricarse cuando los ciclos de movimiento son sumamente rápidos o al trabajar con cilindros en los cuales el diámetro del orificio es muy grande
7
PROPIEDADES DEL AIRE COMPRIMIDO Abundancia: disponible para su compresión en cantidades ilimitadas. Transporte: fácilmente transportado por tuberías, incluso a grandes distancias. No es necesario disponer tuberías de retorno. Almacenable: en depósitos y tomarse de éstos. Además, se puede transportar en recipientes (botellas). Temperatura: el aire comprimido es insensible a las variaciones de temperatura, garantiza un trabajo seguro incluso a temperaturas extremas. Antideflagrante: no existe ningún riesgo de explosión ni incendio; por lo tanto, no es necesario disponer instalaciones antideflagrantes, que son caras. Limpio: el aire comprimido es limpio. Muy importante, por ejemplo, en las industrias alimenticias, de la madera, textiles y del cuero. Velocidad: es un medio de trabajo muy rápido y, por eso, permite obtener velocidades de trabajo muy elevadas.
8
PROPIEDADES FÍSICAS DEL AIRE Como todos los gases, el aire no tiene una forma determinada. Toma la del recipiente que lo contiene o la de su ambiente. La ley que rige estos fenómenos es la de Boyle-Mariotte. A temperatura constante, el volumen de un gas encerrado en un recipiente es inversamente proporcional a la presión absoluta.
9

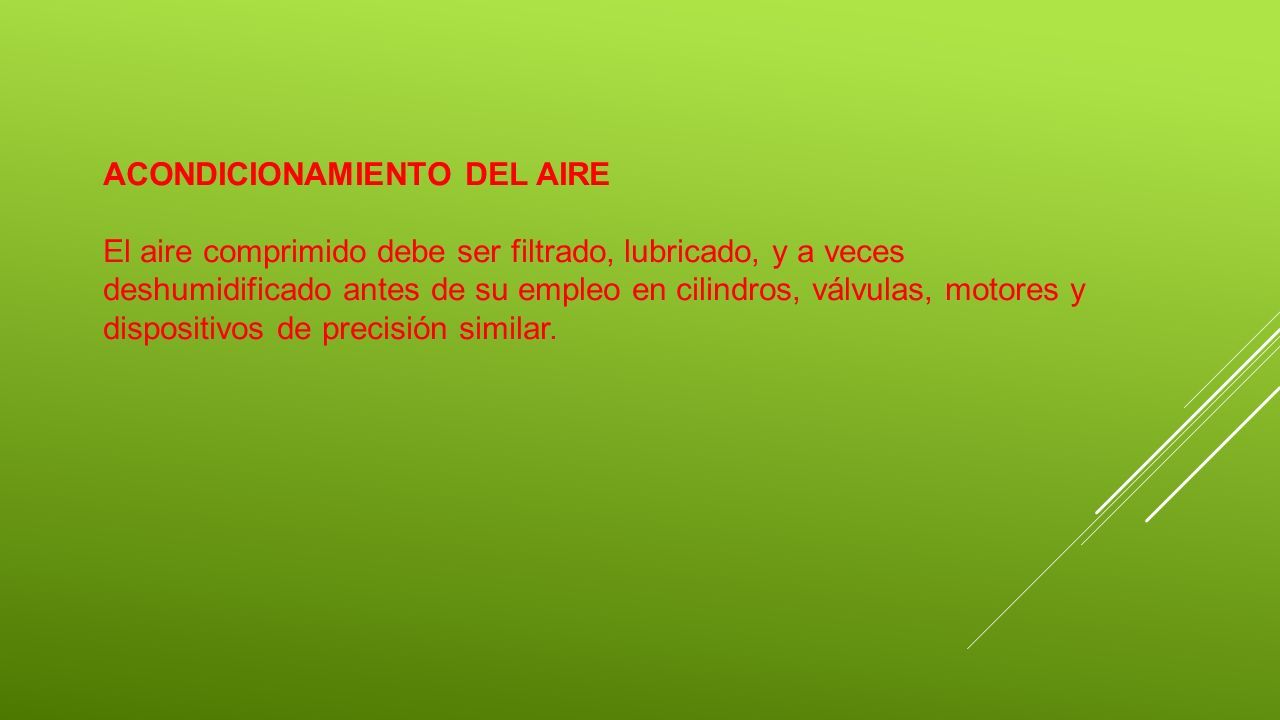

ACONDICIONAMIENTO DEL AIRE ACONDICIONAMIENTO DEL AIRE El aire comprimido debe ser filtrado, lubricado, y a veces deshumidificado antes de su empleo en cilindros, válvulas, motores y dispositivos de precisión similar.
10
HUMEDAD La humedad es simplemente agua en su fase gaseosa, propiamente llamada vapor de agua.. Humedad absoluta. Masa de vapor de agua (en gramos) contenida en un metro cúbico de aire húmedo
11

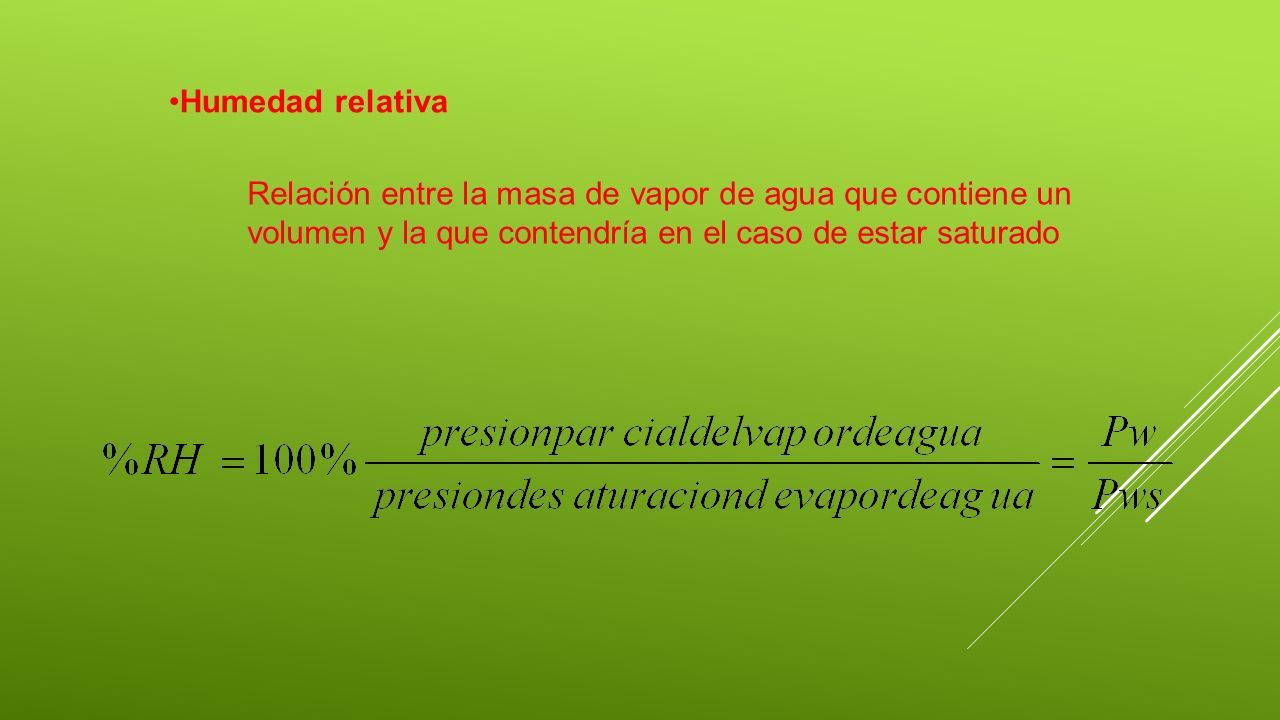

Humedad relativa Relación entre la masa de vapor de agua que contiene un volumen y la que contendría en el caso de estar saturado
12

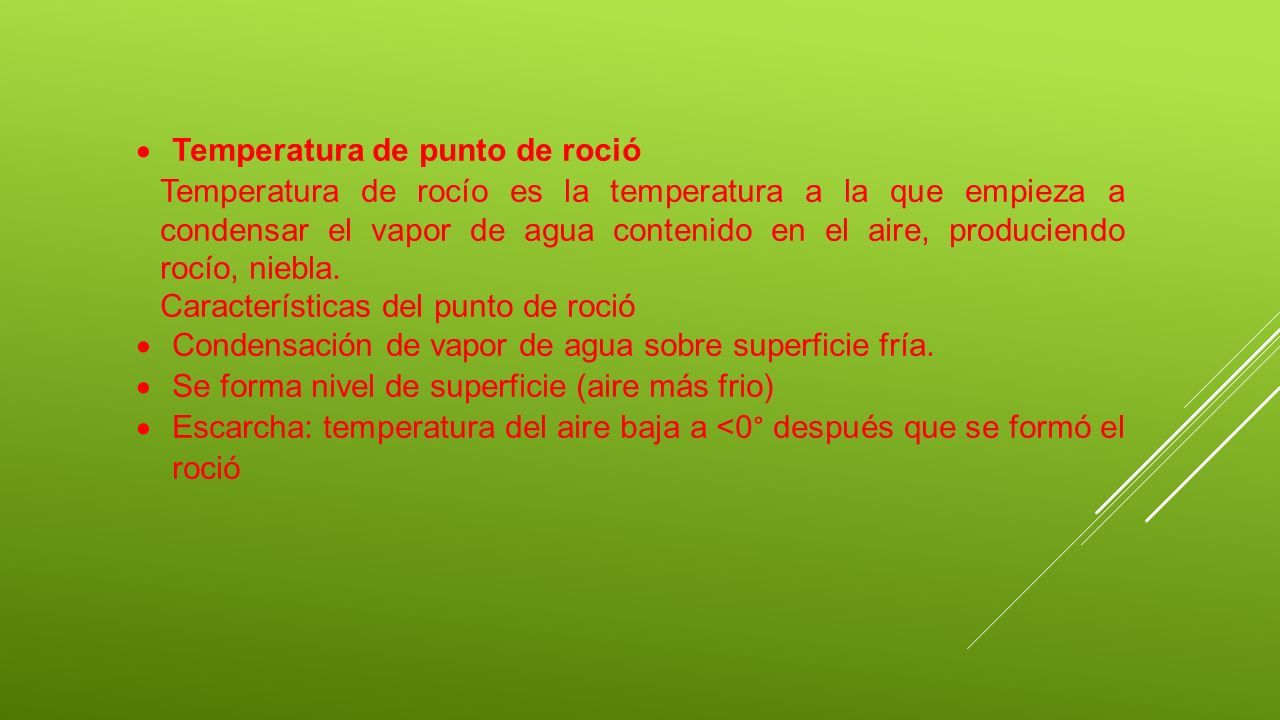

Temperatura de punto de roció Temperatura de rocío es la temperatura a la que empieza a condensar el vapor de agua contenido en el aire, produciendo rocío, niebla. Características del punto de roció Condensación de vapor de agua sobre superficie fría. Se forma nivel de superficie (aire más frio) Escarcha: temperatura del aire baja a <0° después que se formó el roció
