1 Taller teórico-práctico de construcción en madera con alta prestación
Federación 28 de junio 2016 Curso Taller teórico-práctico de construcción en madera con alta prestación Módulo 2 Martín Sánchez Acosta INTA Concordia Ciro Mastrandrea INTA Concordia Nicolás Zakowicz INTI Entre Ríos Guillermo Tisocco- Esc. Técnica Evangelina Polidori- Arquitecta privada.

2 Módulo 2 Piezas Parte Muros Techos Pisos Decks

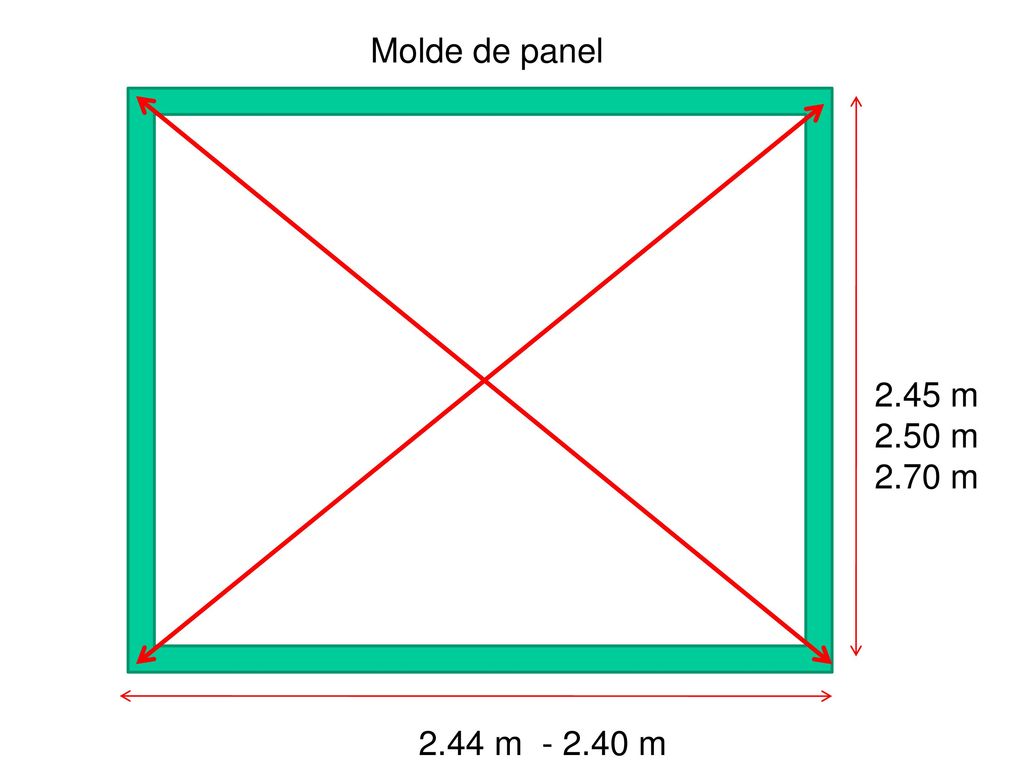

3 Molde de panel 2.45 m 2.50 m 2.70 m 2.44 m m

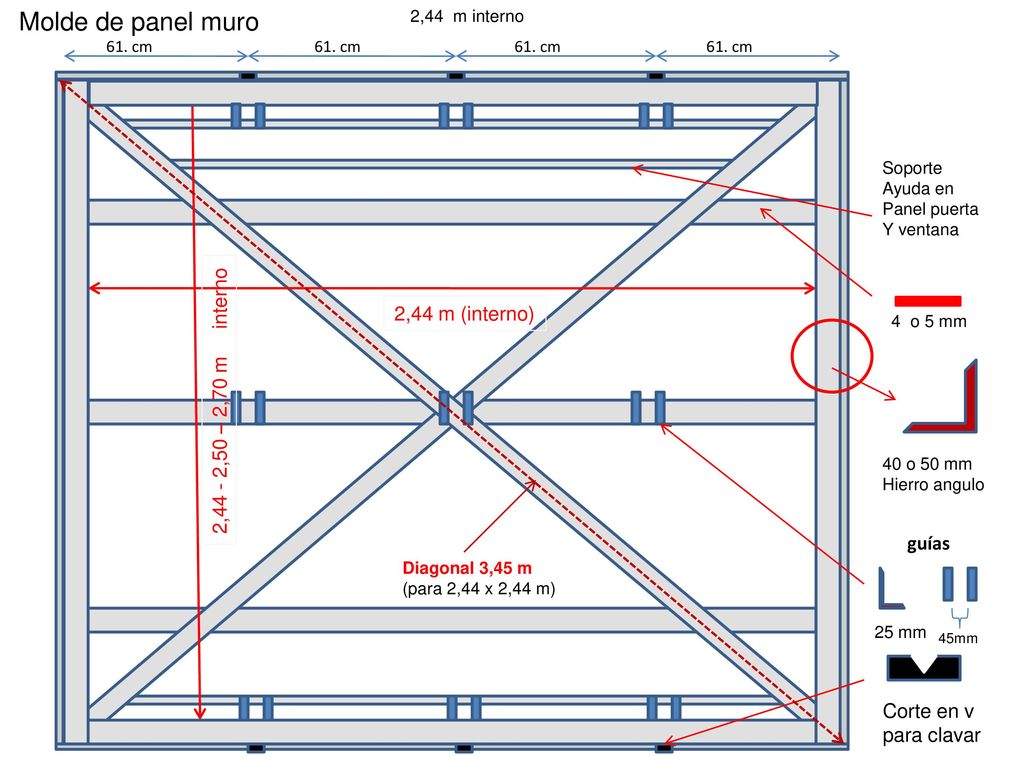

4 Molde de panel muro 2,44 m (interno) 2,44 - 2,50 – 2,70 m interno
61. cm 2,44 m interno Soporte Ayuda en Panel puerta Y ventana 2,44 m (interno) 4 o 5 mm 2,44 - 2,50 – 2,70 m interno 40 o 50 mm Hierro angulo guías Diagonal 3,45 m (para 2,44 x 2,44 m) 25 mm 45mm Corte en v para clavar

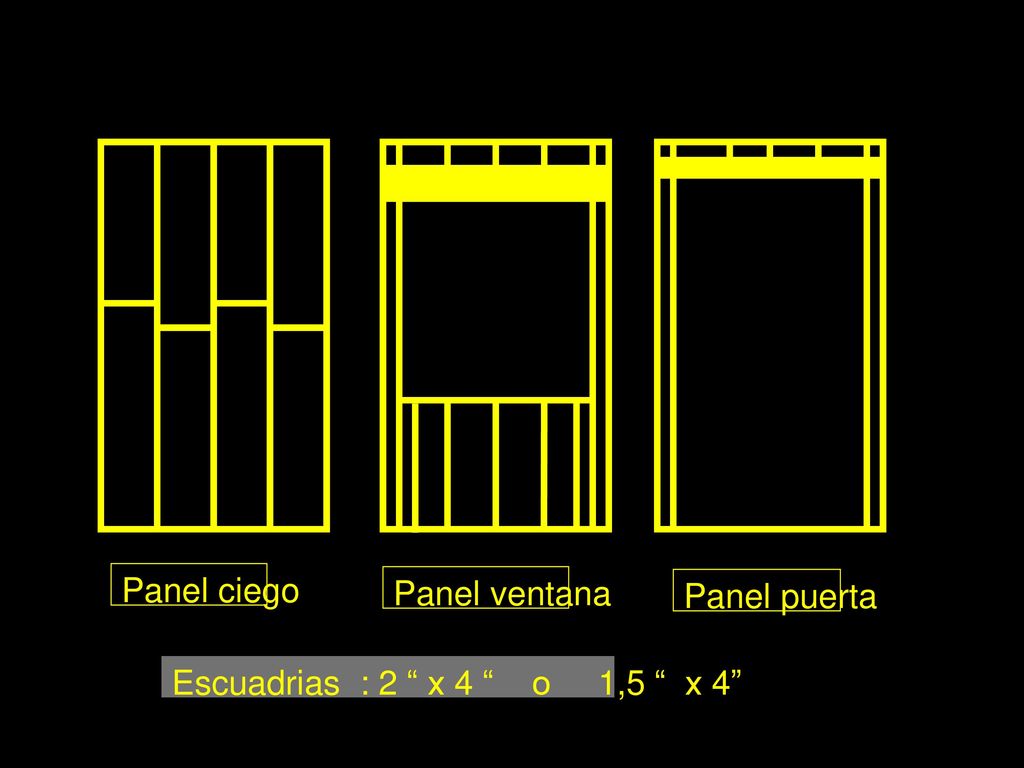

5 Tipos de paneles básicos
Panel ciego Panel ventana Panel puerta Escuadrias : 2 “ x 4 “ o 1,5 “ x 4”

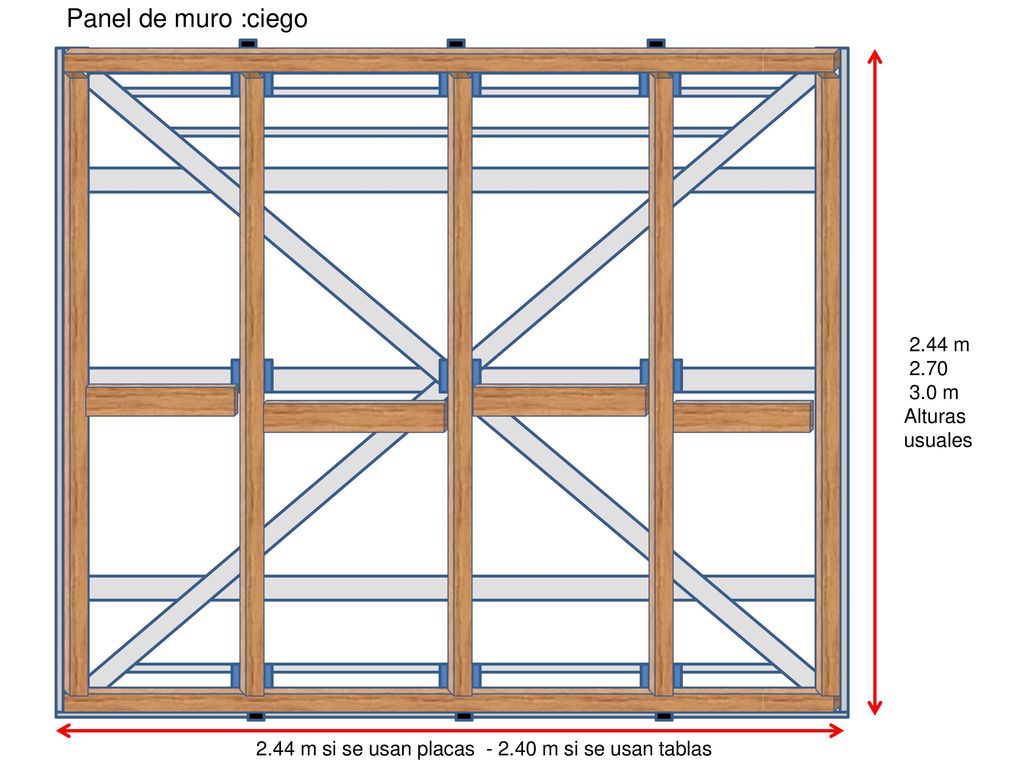

6 Panel de muro :ciego 2.44 m 2.70 3.0 m Alturas usuales
2.44 m si se usan placas m si se usan tablas

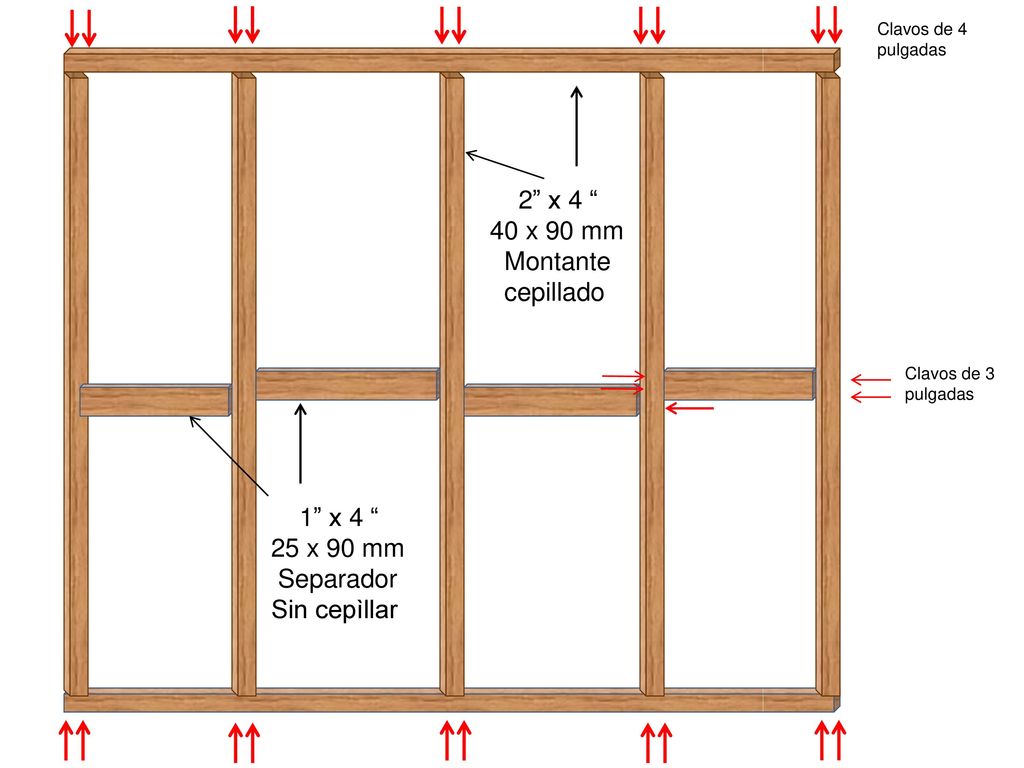

7 2” x 4 “ 40 x 90 mm Montante cepillado 1” x 4 “ 25 x 90 mm Separador
Clavos de 4 pulgadas 2” x 4 “ 40 x 90 mm Montante cepillado Clavos de 3 pulgadas 1” x 4 “ 25 x 90 mm Separador Sin cepìllar

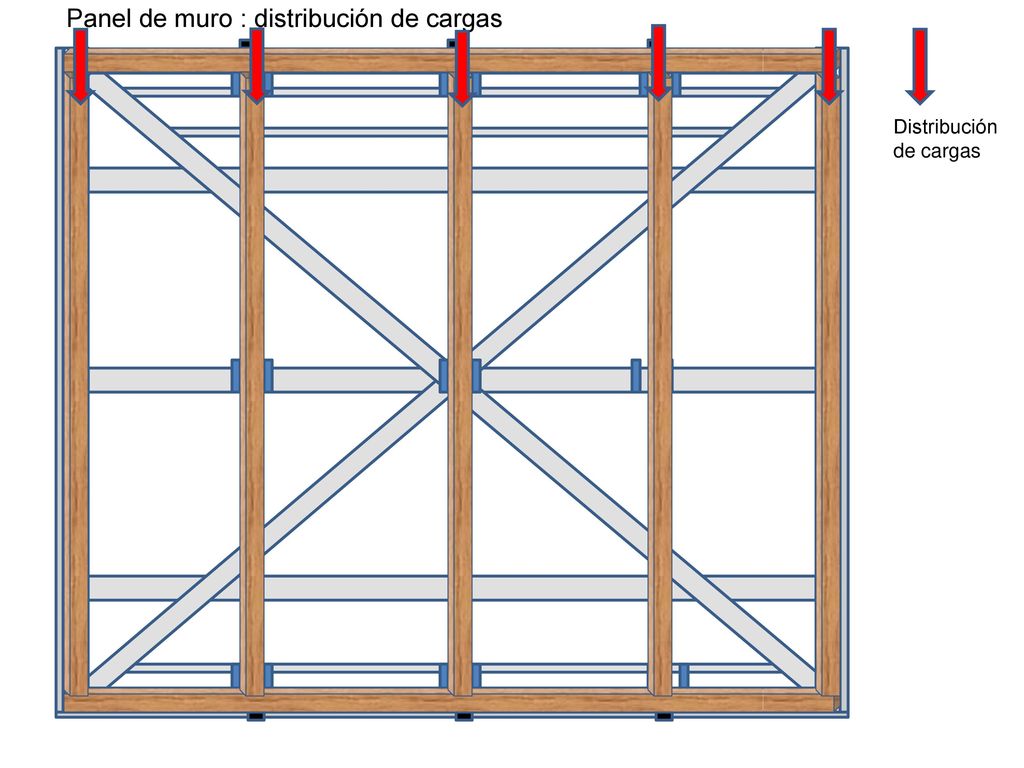

8 Panel de muro : distribución de cargas

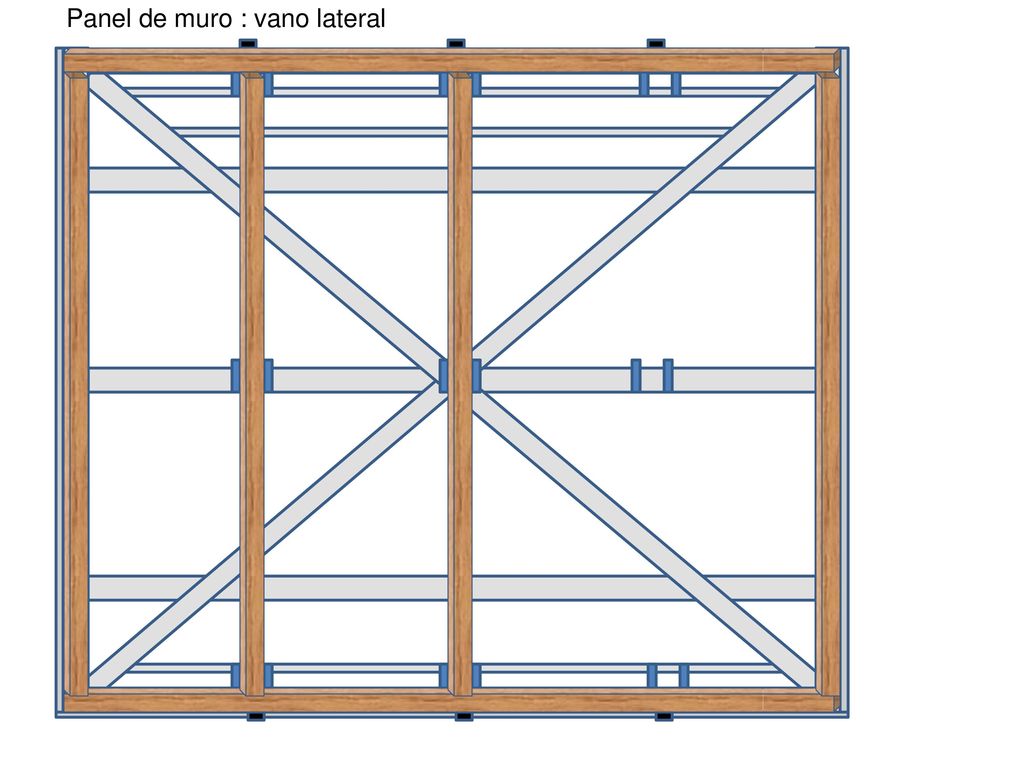

9 Panel de muro : vano lateral

10 Panel de muro : vano central

11 Panel de muro : puerta o ventana central

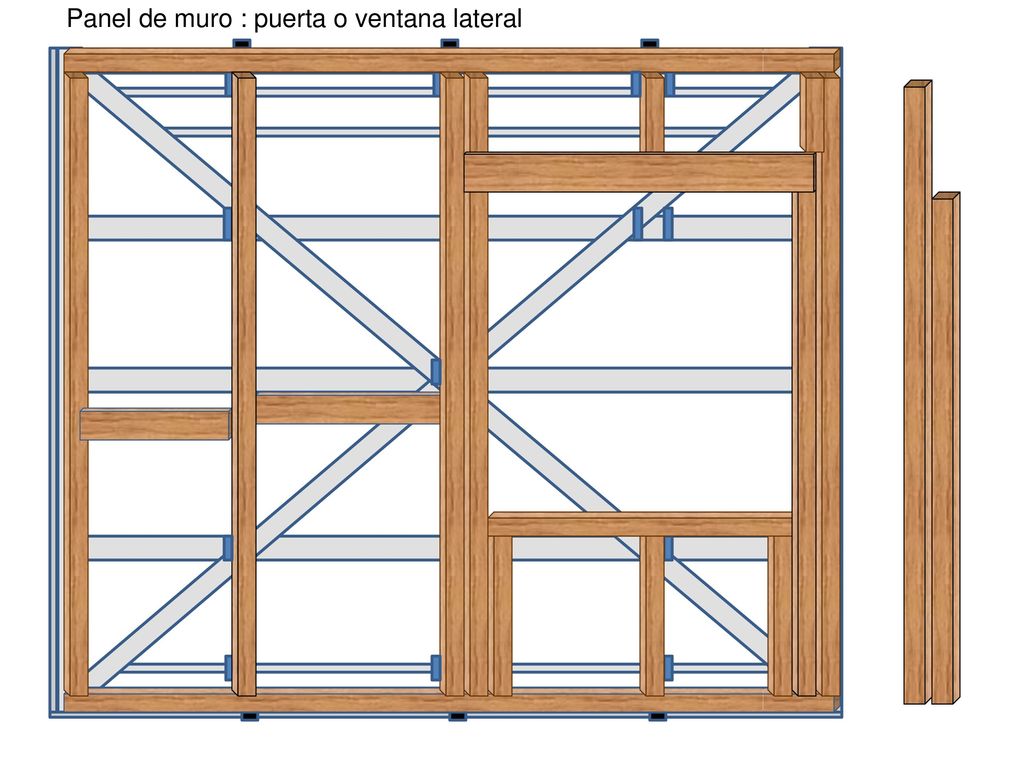

12 Panel de muro : puerta o ventana lateral

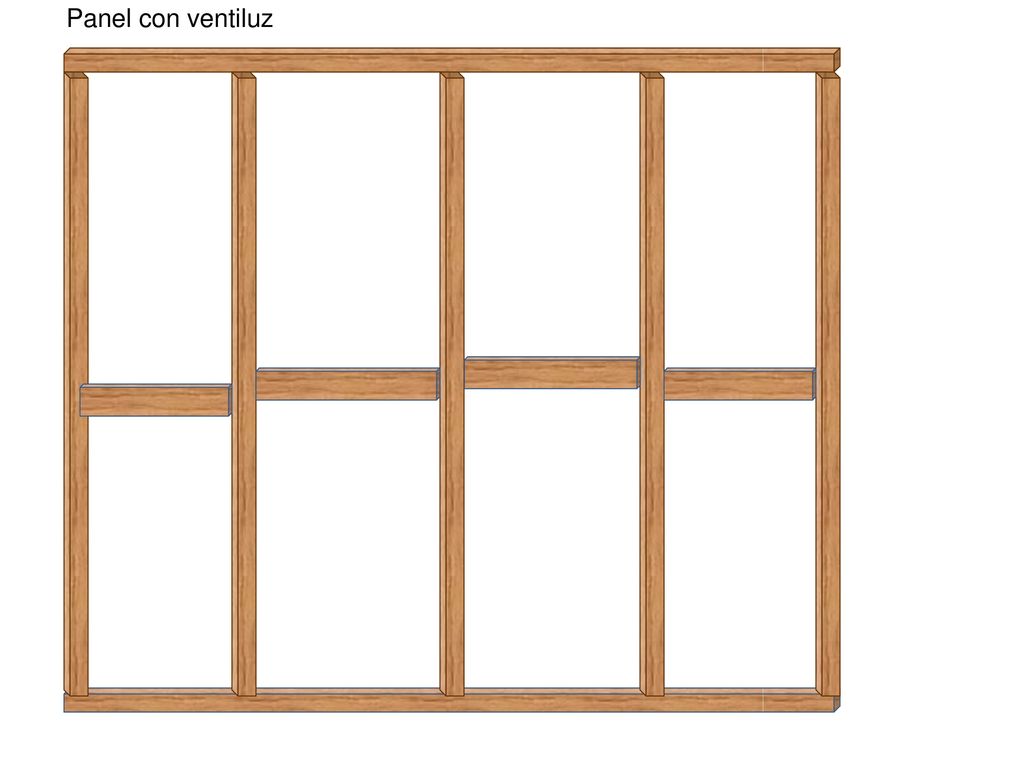

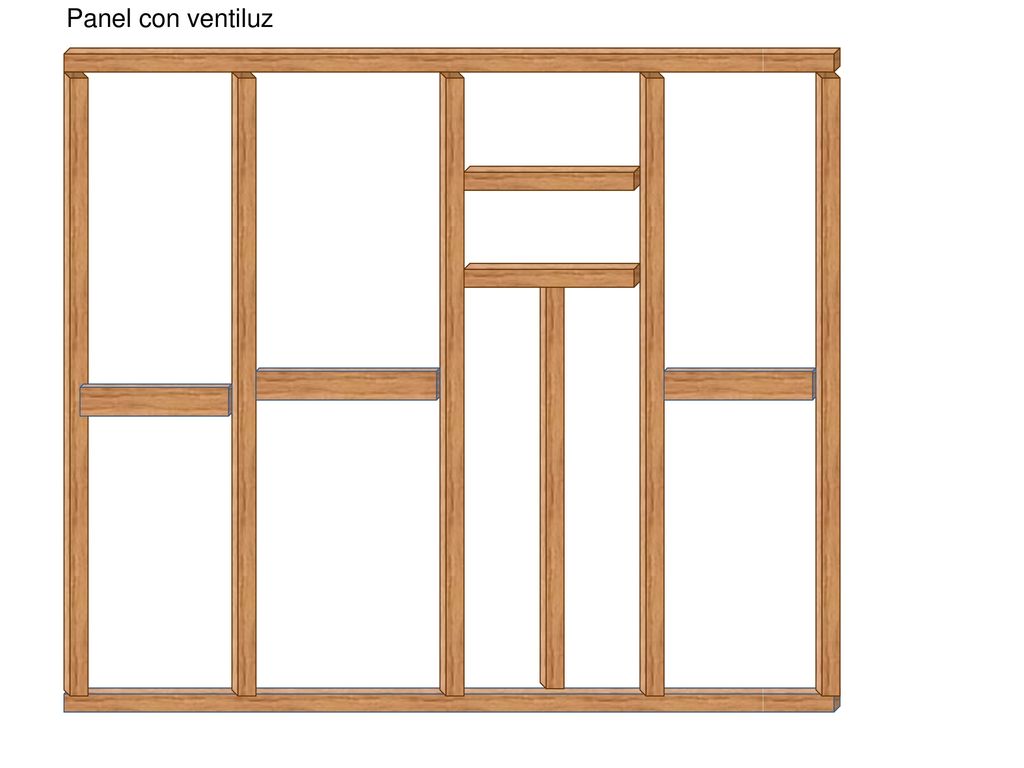

13 Panel con ventiluz

14 Panel con ventiluz

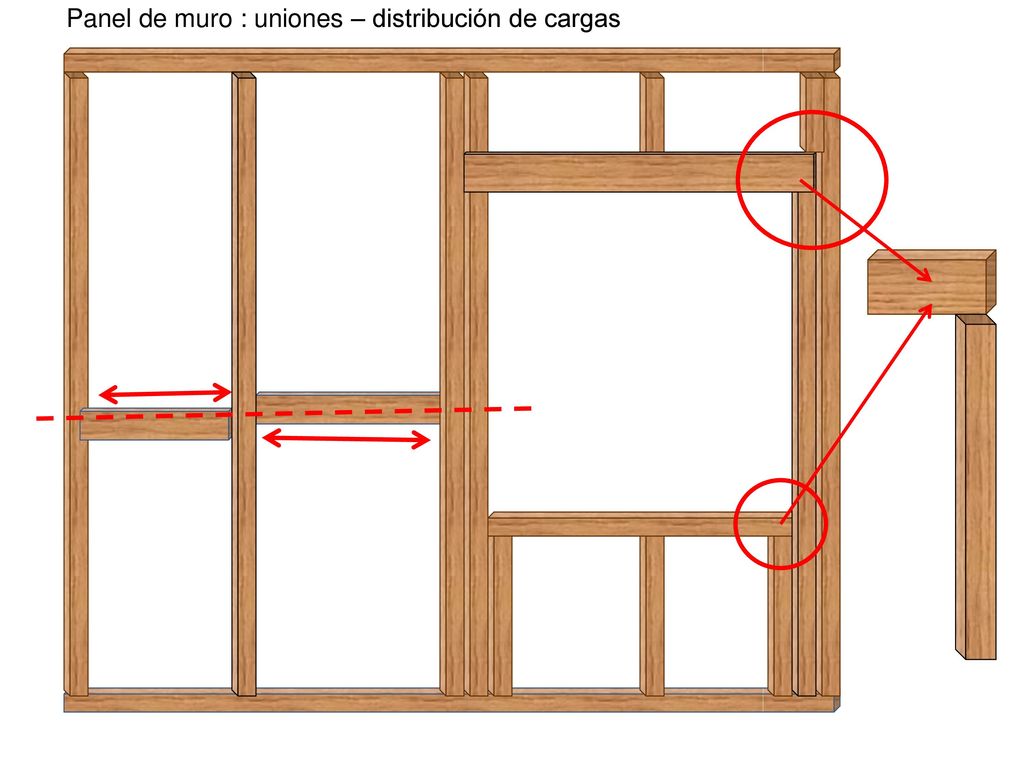

15 Panel de muro : uniones – distribución de cargas

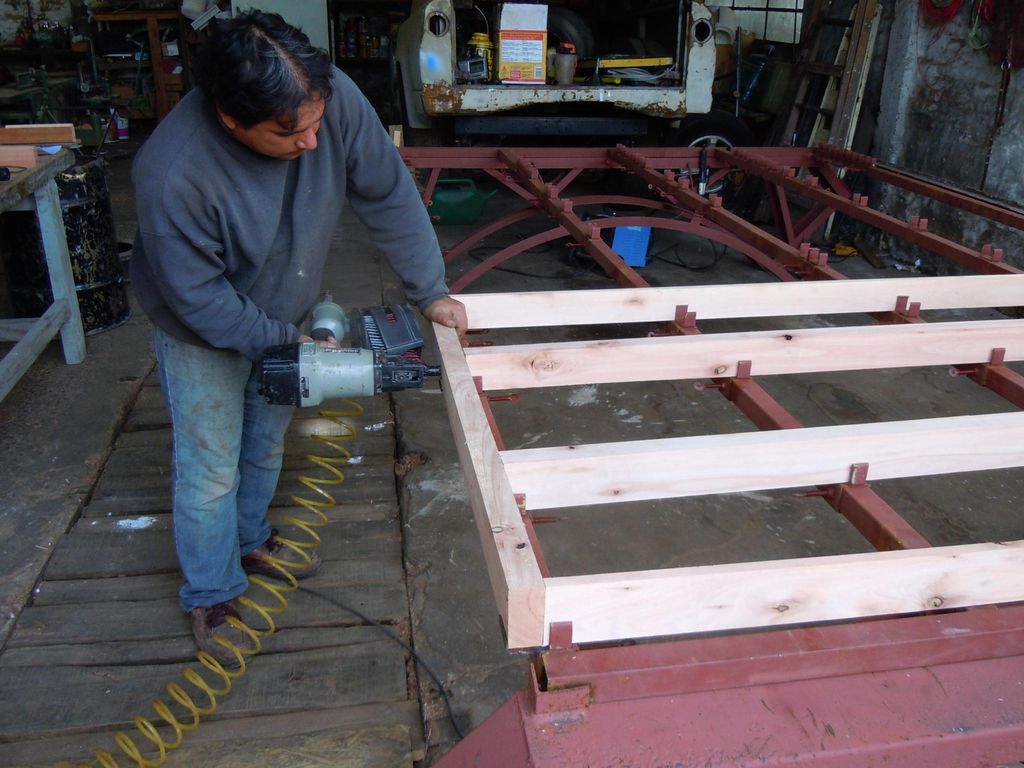

16

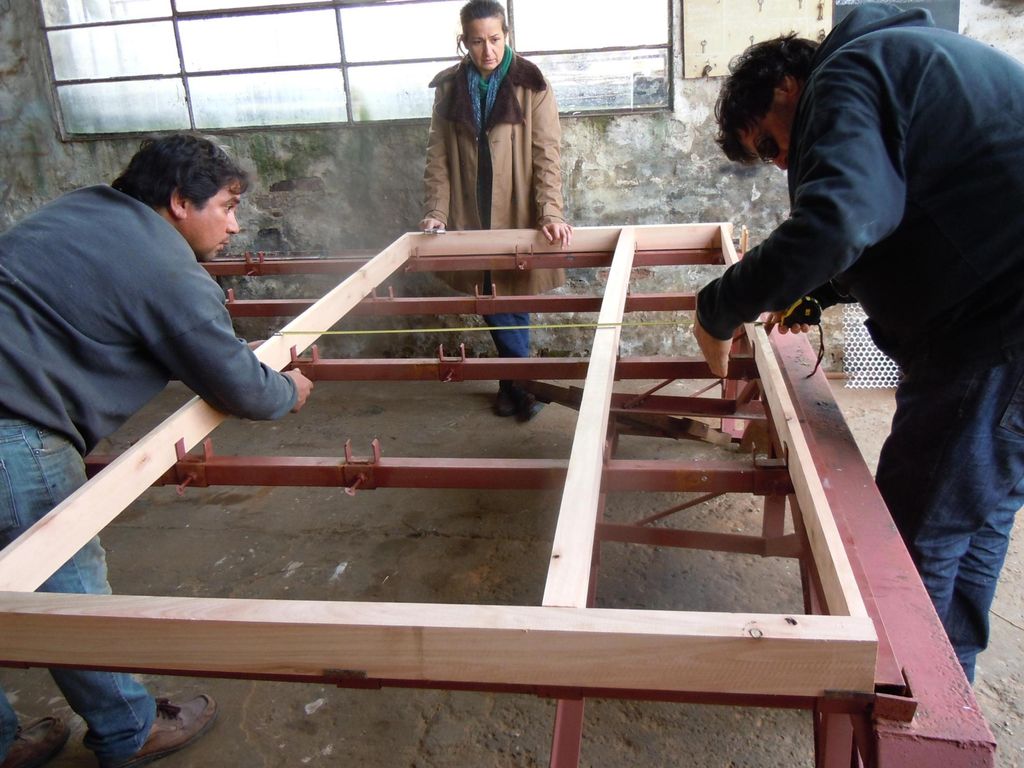

17

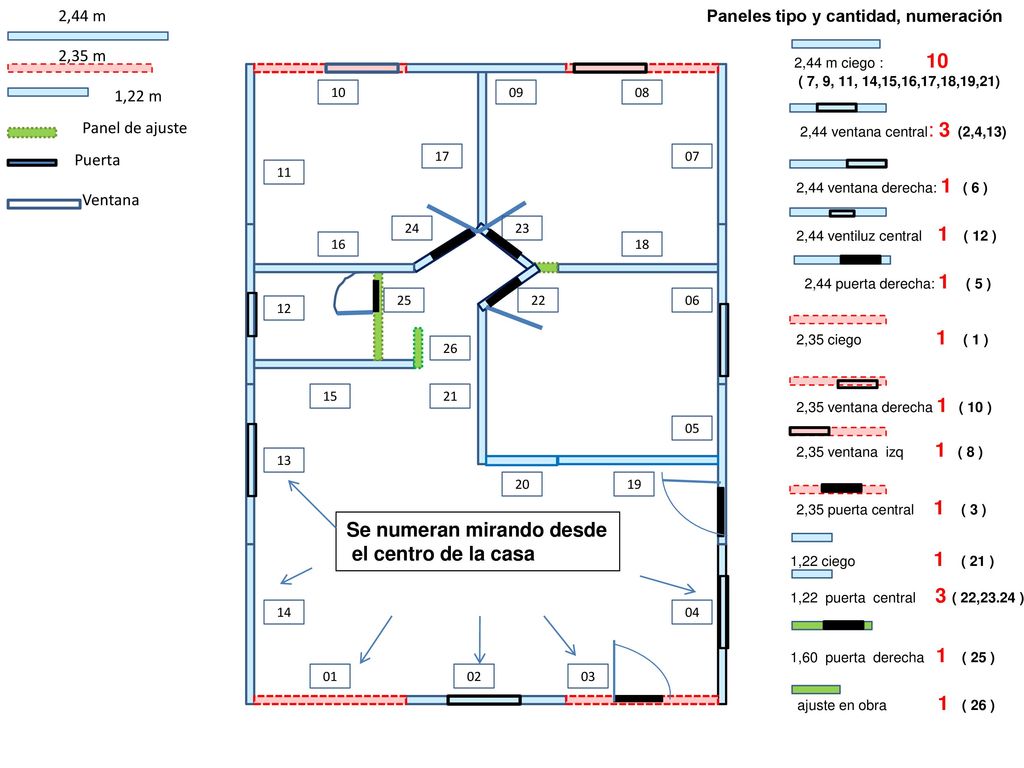

18 Se numeran mirando desde el centro de la casa
Paneles tipo y cantidad, numeración 2,35 m 2,44 m ciego : ( 7, 9, 11, 14,15,16,17,18,19,21) 1,22 m 10 09 08 Panel de ajuste 2,44 ventana central: 3 (2,4,13) Puerta 17 07 11 2,44 ventana derecha: 1 ( 6 ) Ventana 24 23 2,44 ventiluz central ( 12 ) 16 18 2,44 puerta derecha: 1 ( 5 ) 25 22 06 12 2,35 ciego ( 1 ) 26 15 21 2,35 ventana derecha 1 ( 10 ) 05 2,35 ventana izq ( 8 ) 13 20 19 2,35 puerta central ( 3 ) Se numeran mirando desde el centro de la casa 1,22 ciego ( 21 ) 1,22 puerta central ( 22,23.24 ) 14 04 1,60 puerta derecha ( 25 ) 01 02 03 ajuste en obra ( 26 )

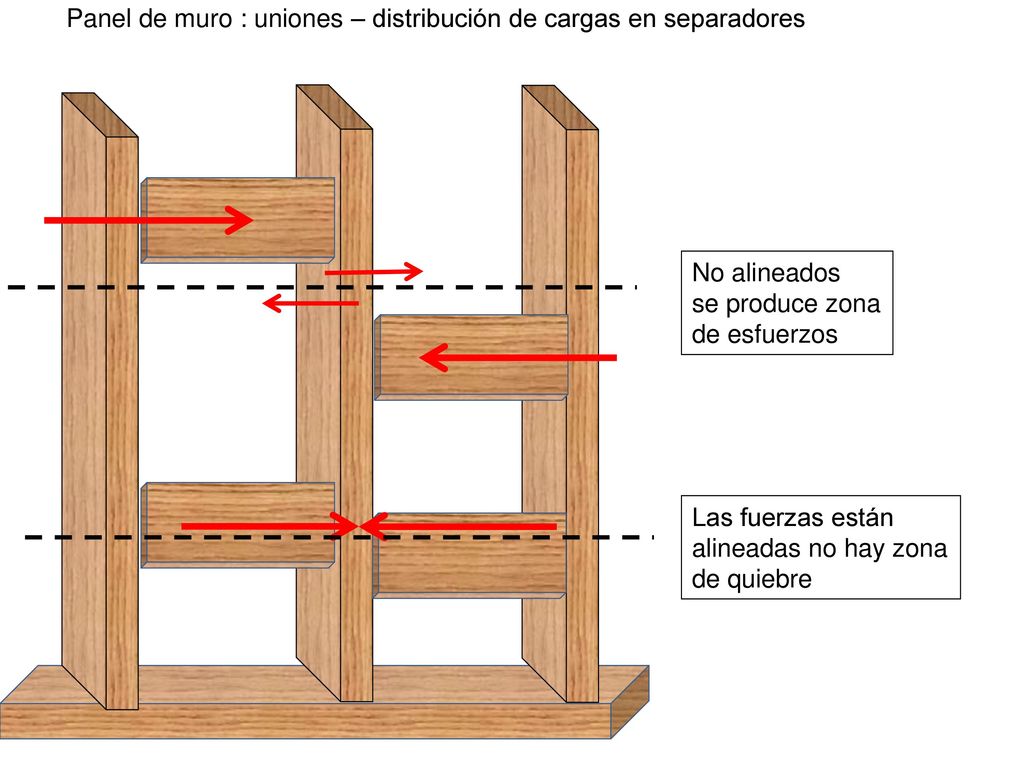

19 Panel de muro : uniones – distribución de cargas en separadores
No alineados se produce zona de esfuerzos Las fuerzas están alineadas no hay zona de quiebre

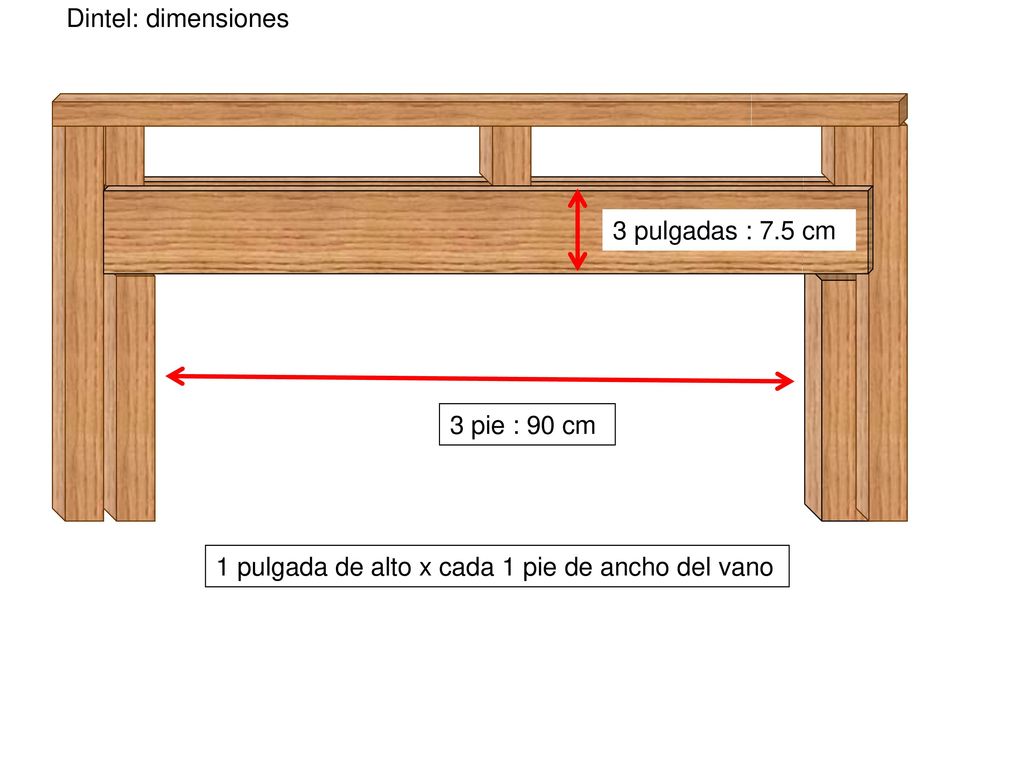

20 Dintel: dimensiones 3 pulgadas : 7.5 cm 3 pie : 90 cm 1 pulgada de alto x cada 1 pie de ancho del vano

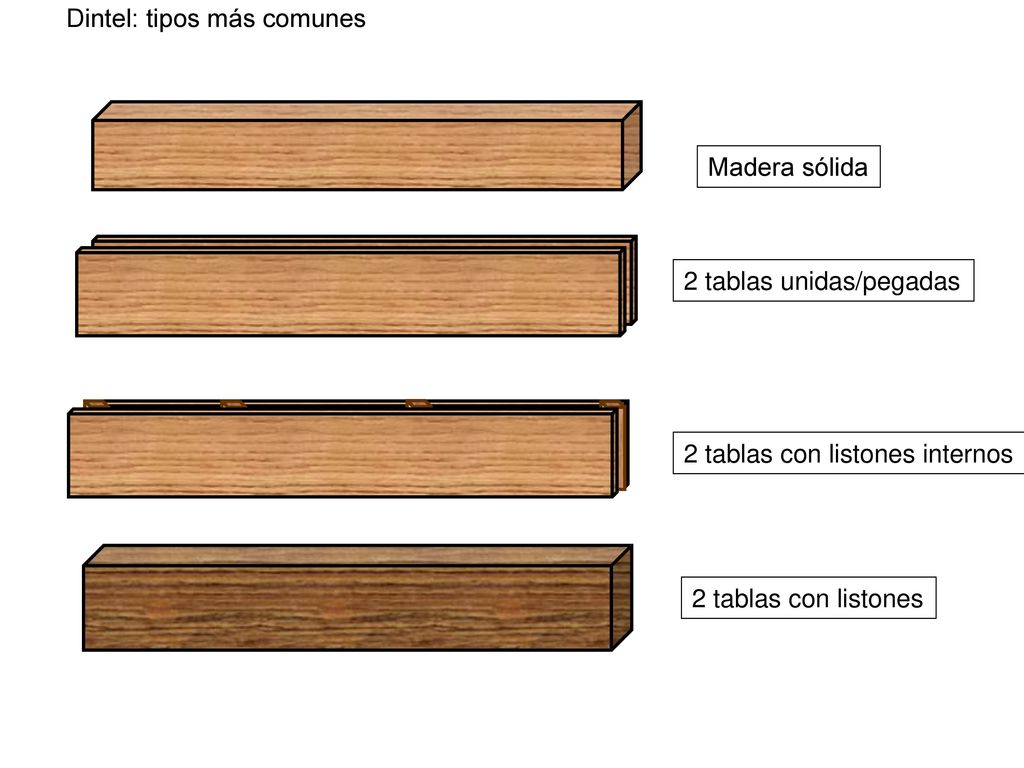

21 Dintel: tipos más comunes
Madera sólida 2 tablas unidas/pegadas 2 tablas con listones internos 2 tablas con listones

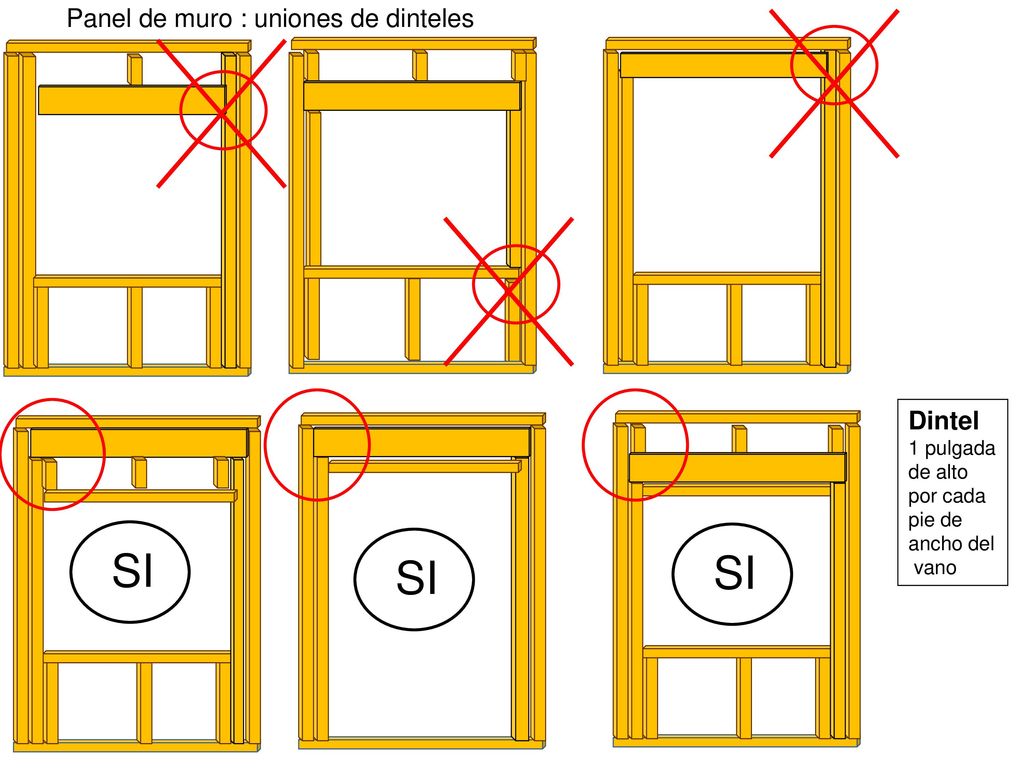

22 SI SI SI Panel de muro : uniones de dinteles Dintel 1 pulgada de alto
por cada pie de ancho del vano SI SI SI

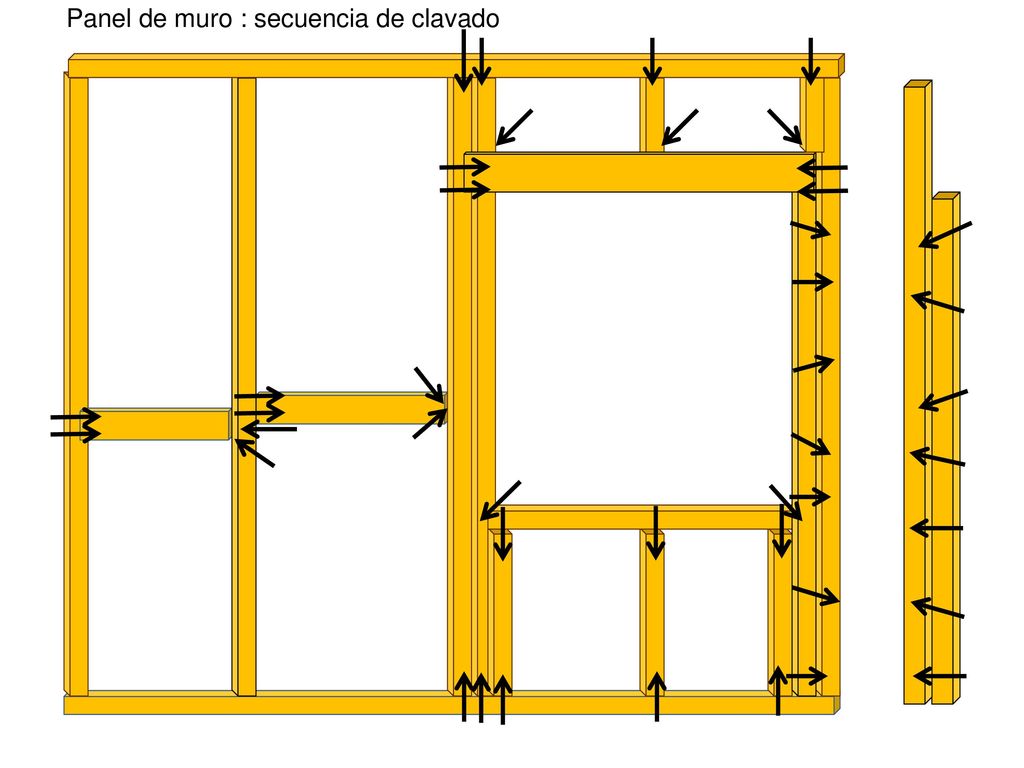

23 Panel de muro : secuencia de clavado

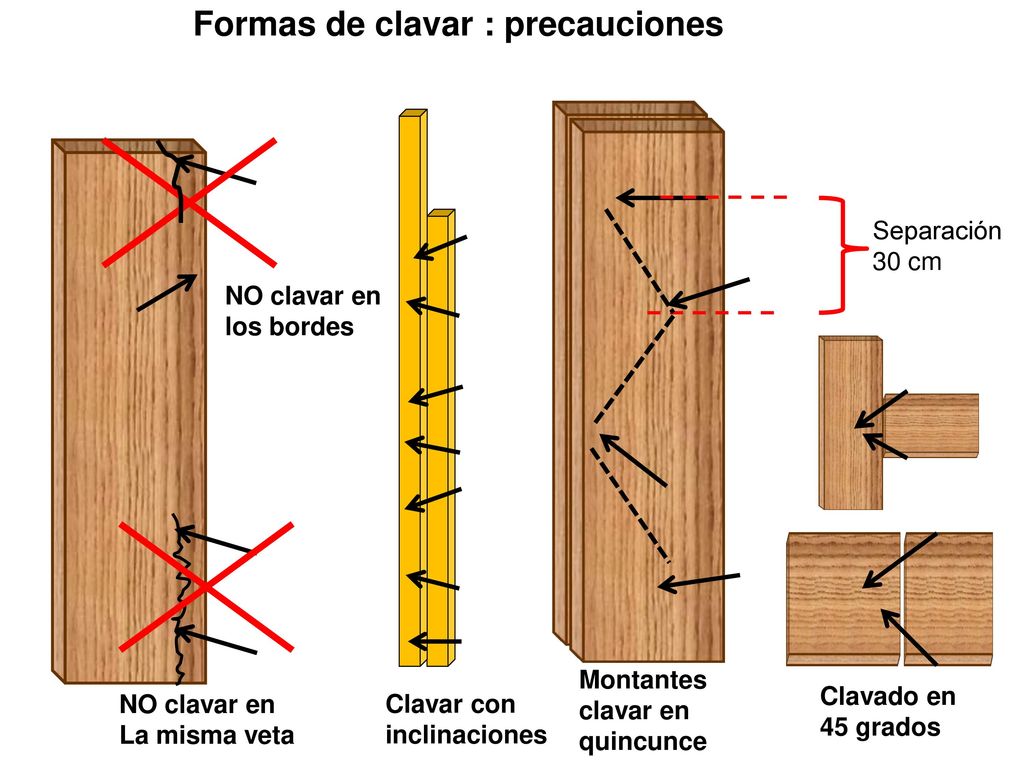

24 Formas de clavar : precauciones
Separación 30 cm NO clavar en los bordes Montantes clavar en quincunce Clavado en 45 grados NO clavar en La misma veta Clavar con inclinaciones

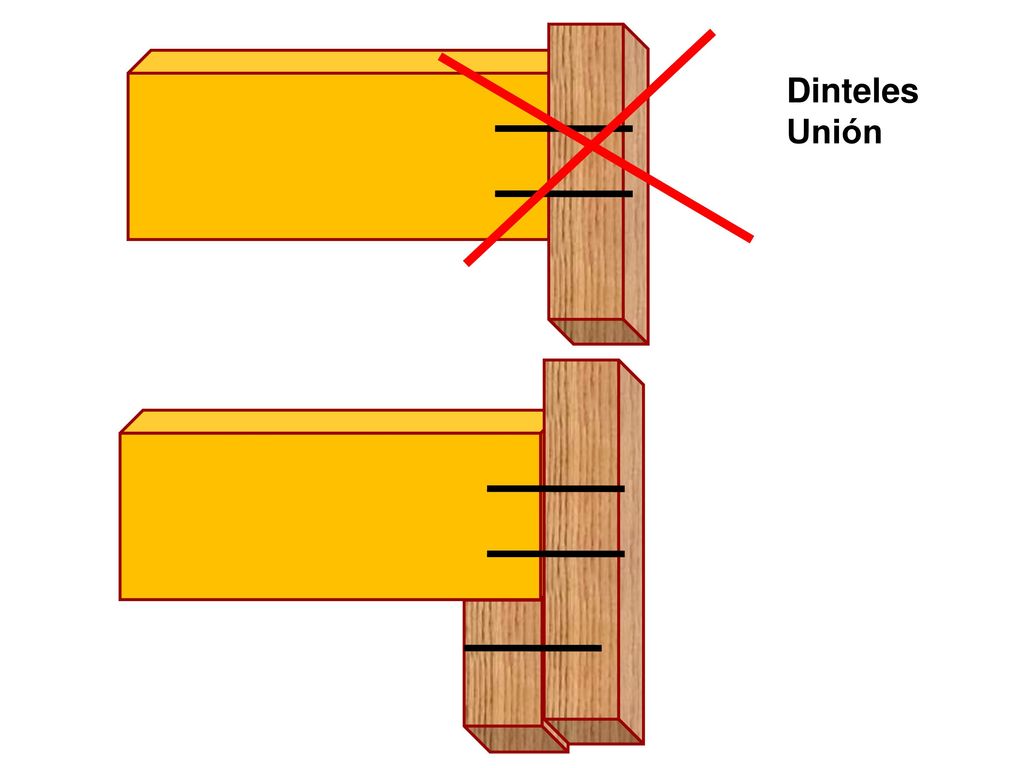

25 Dinteles Unión

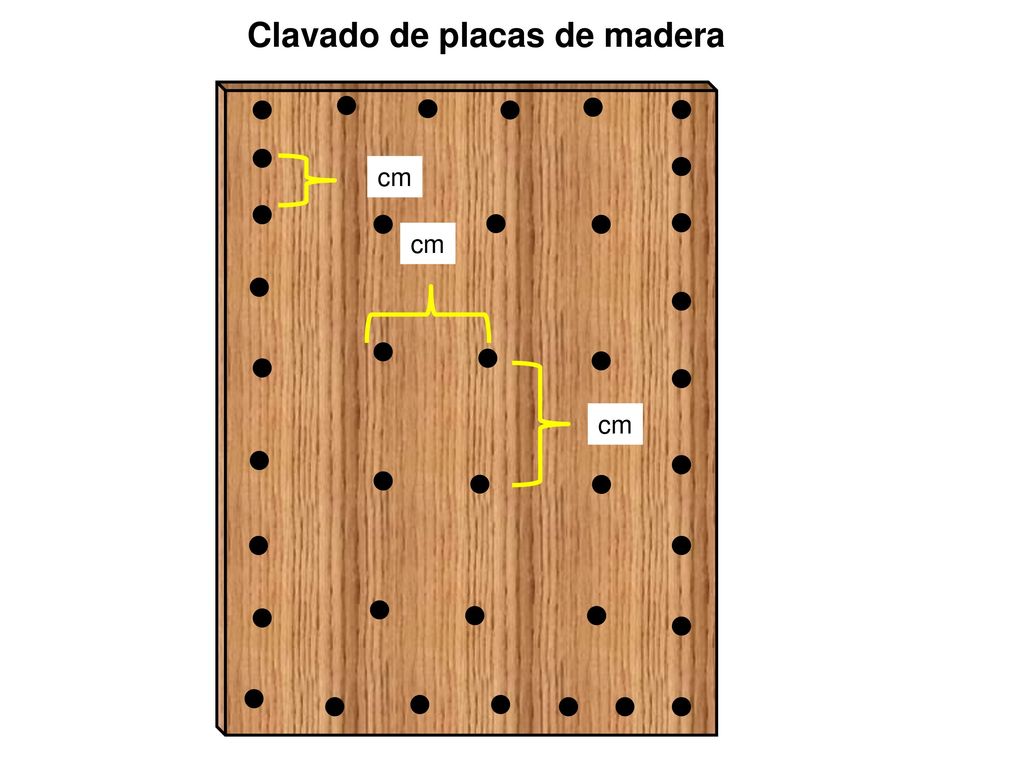

26 Clavado de placas de madera
cm cm cm

27 Piezas Parte 2. Cerchas o Cabriadas

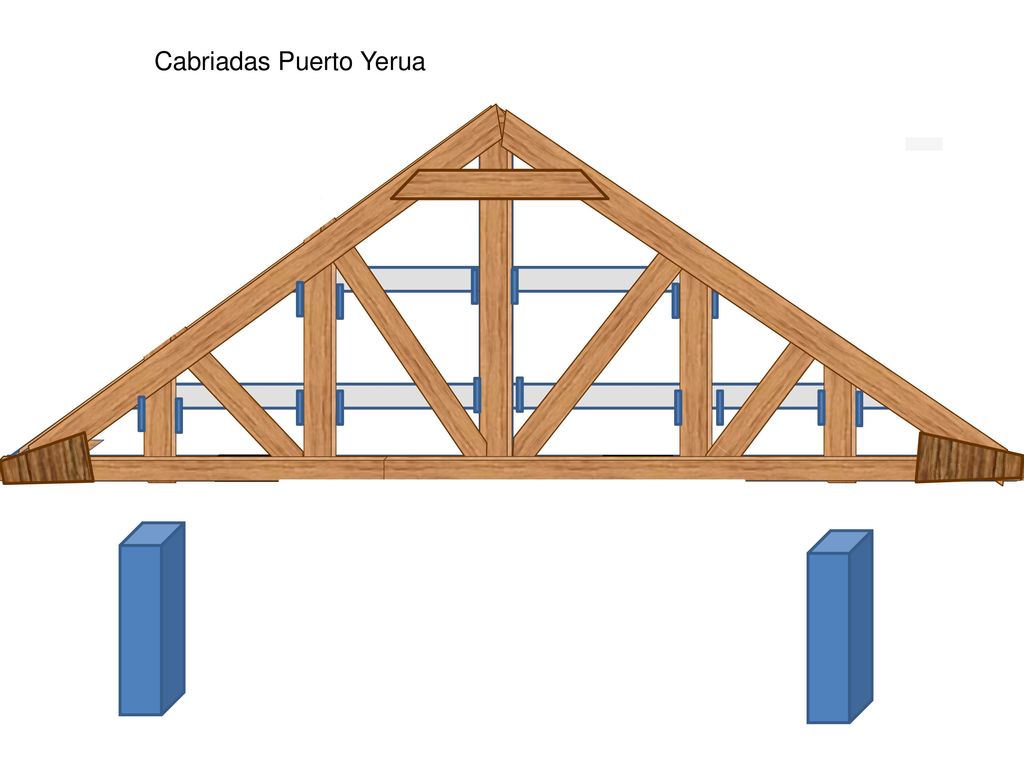

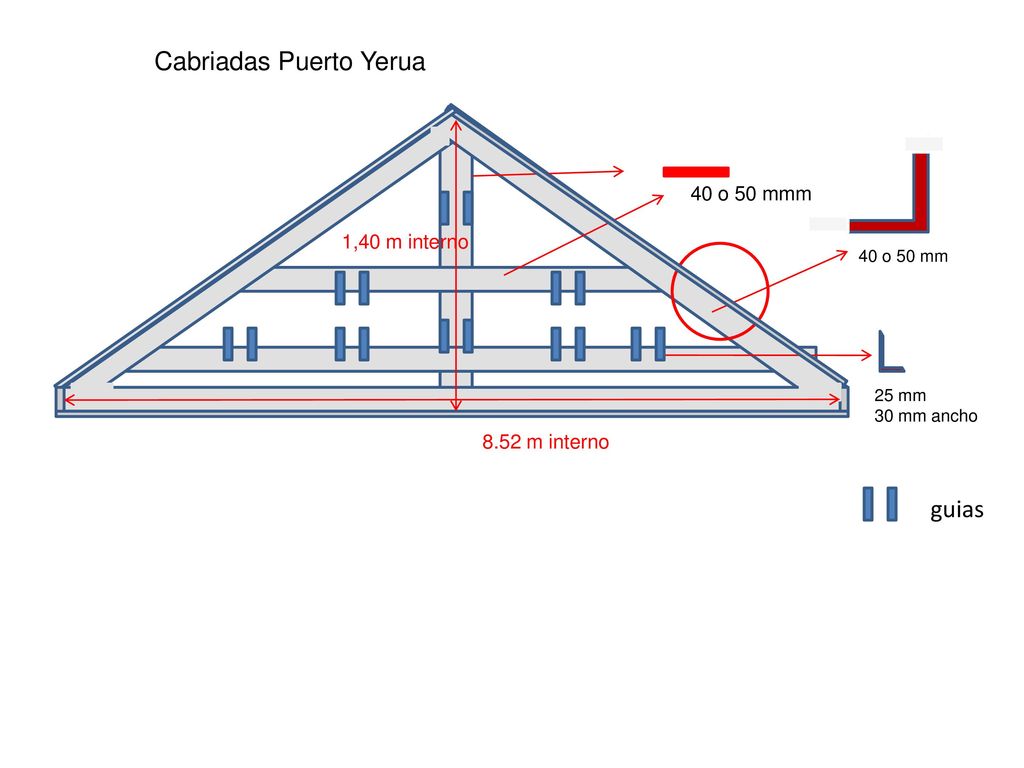

28 Cabriadas Puerto Yerua
40 o 50 mmm 1,40 m interno 40 o 50 mm 25 mm 30 mm ancho 8.52 m interno guias

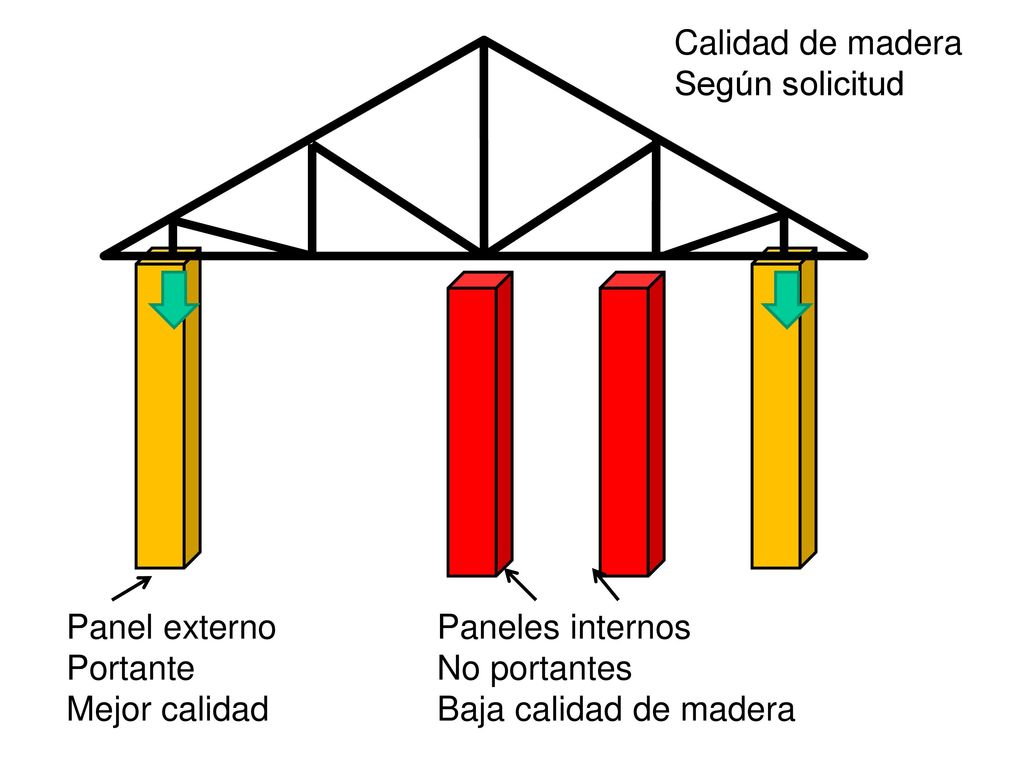

29 Calidad de madera Según solicitud Panel externo Portante Mejor calidad Paneles internos No portantes Baja calidad de madera

30 Diseños de cabriadas Con madera de 1 x 3 Grupo GEMA – UTN Concepción del Uruguay

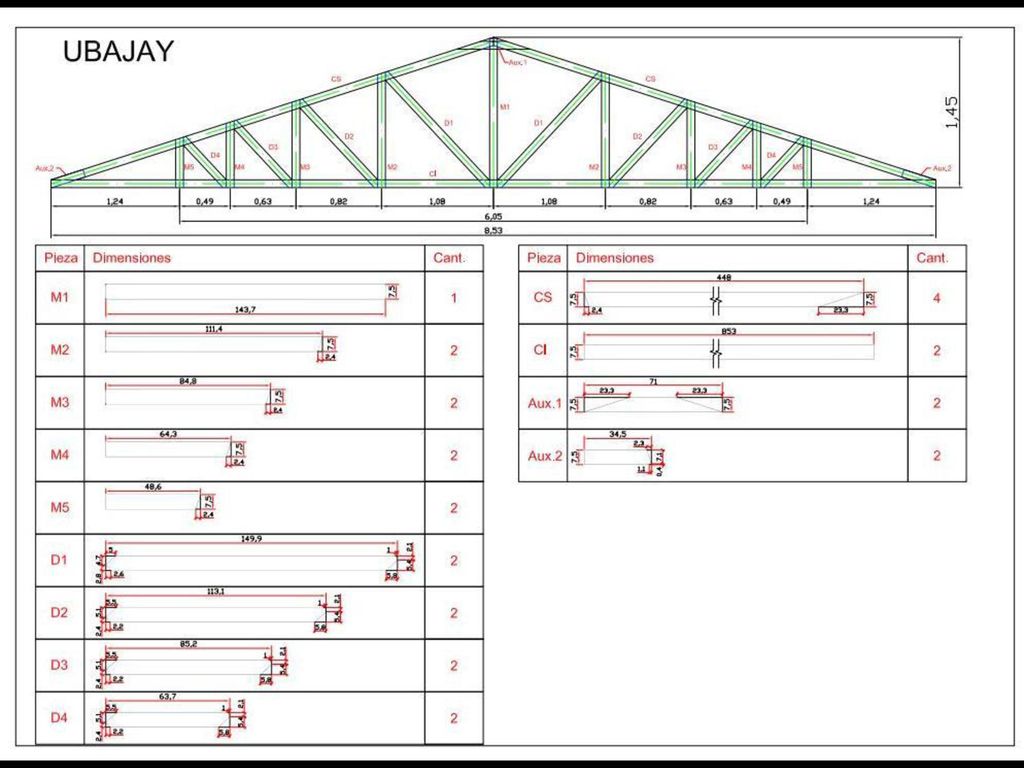

31

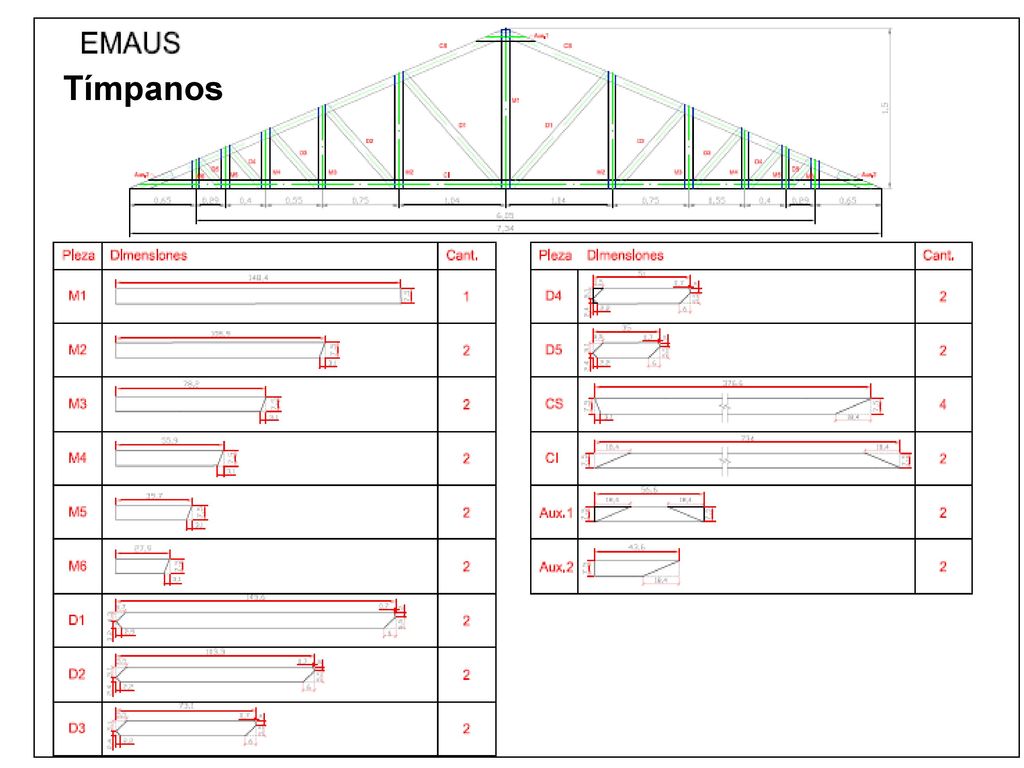

32 Tímpanos

33 Cabriadas Puerto Yerua

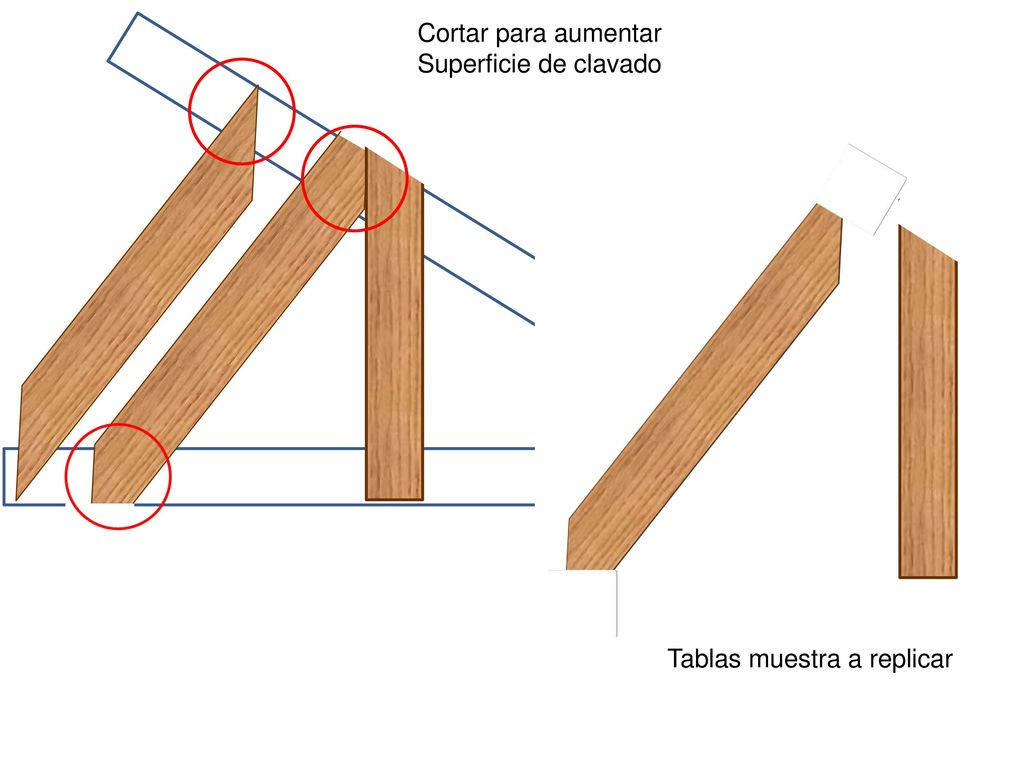

34 Cortar para aumentar Superficie de clavado Tablas muestra a replicar

35 Clavado de cabriadas Diseño: GEMA -UTN

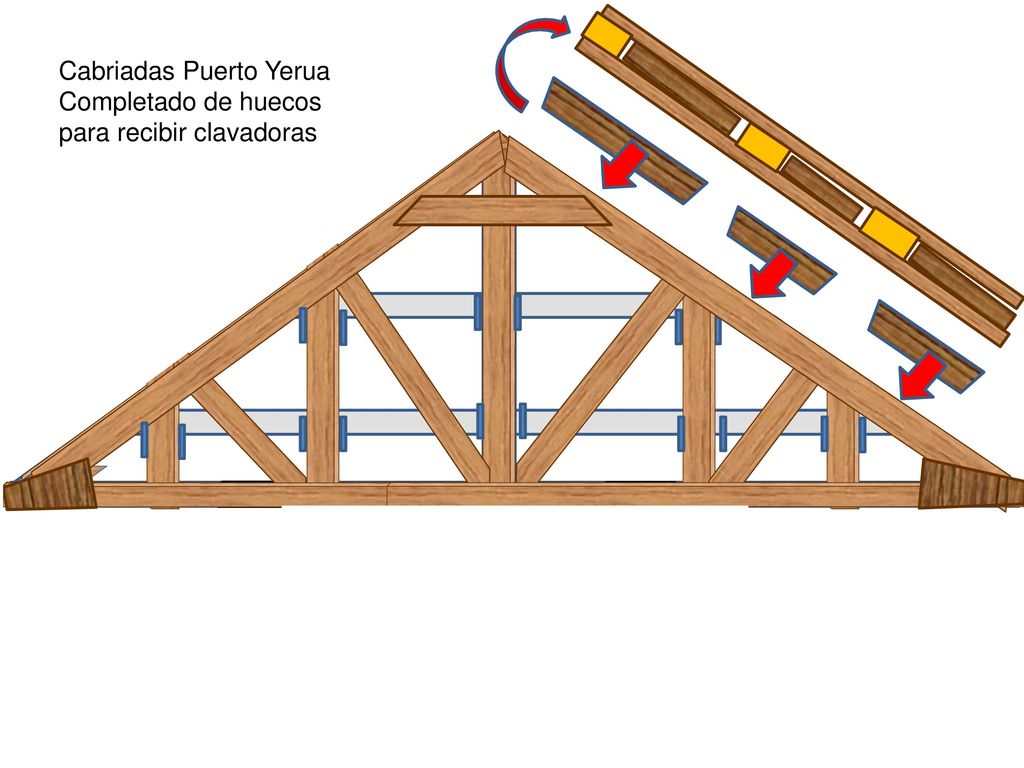

36 Cabriadas Puerto Yerua
Completado de huecos para recibir clavadoras

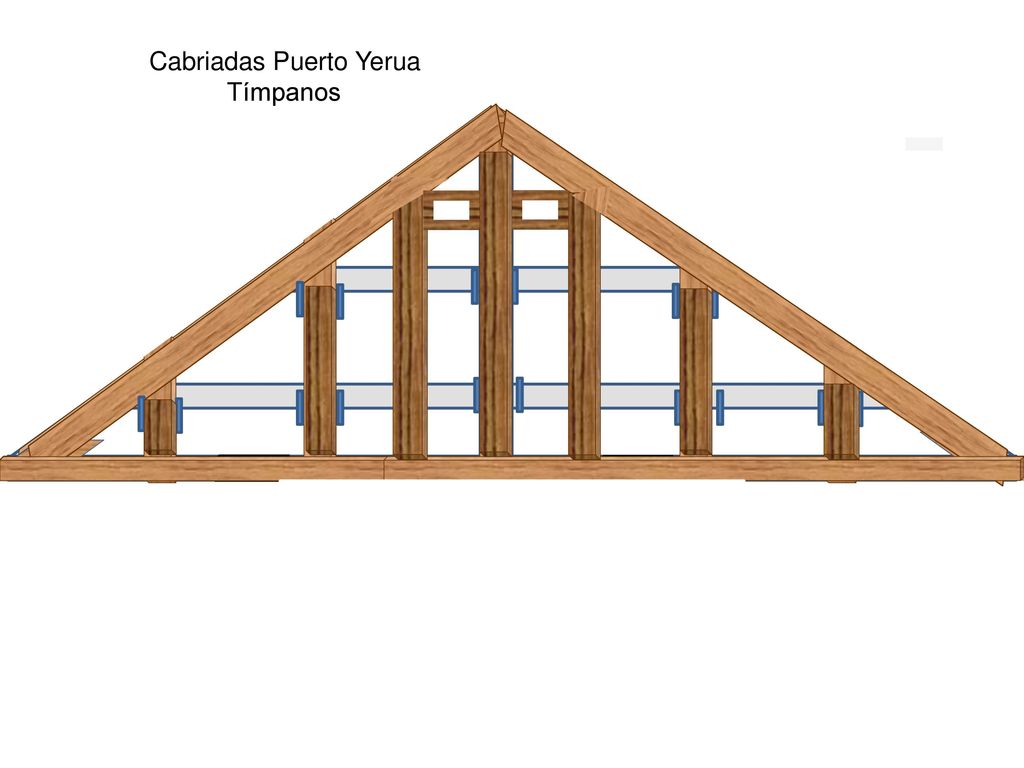

37 Cabriadas Puerto Yerua
Tímpanos

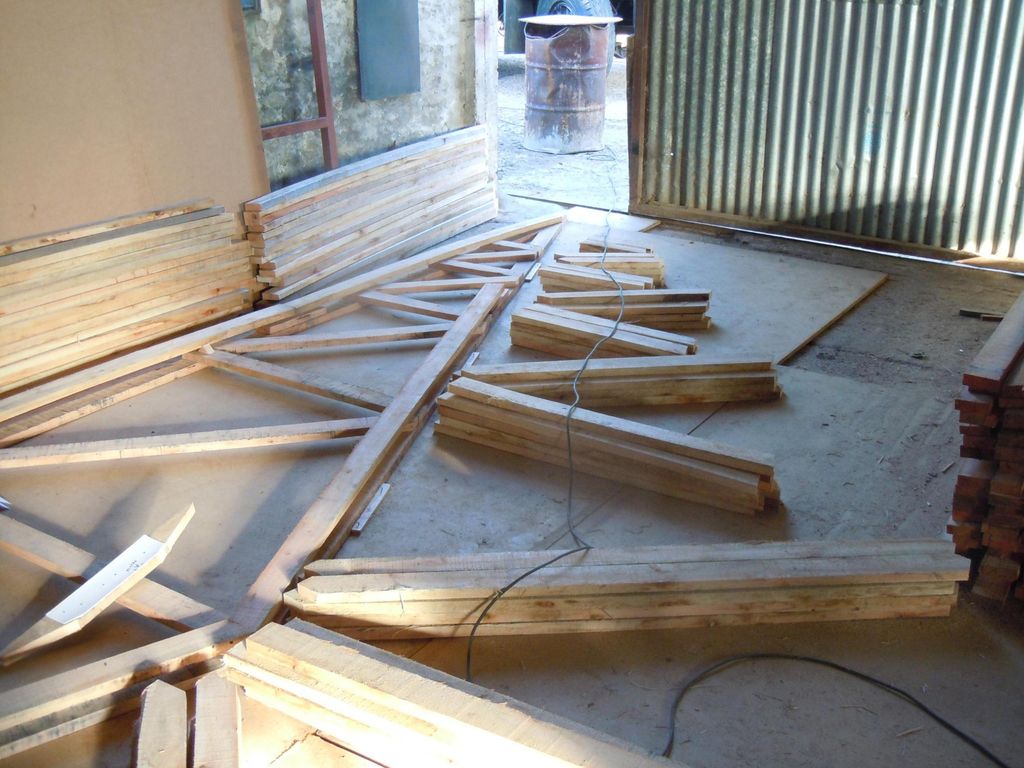

38

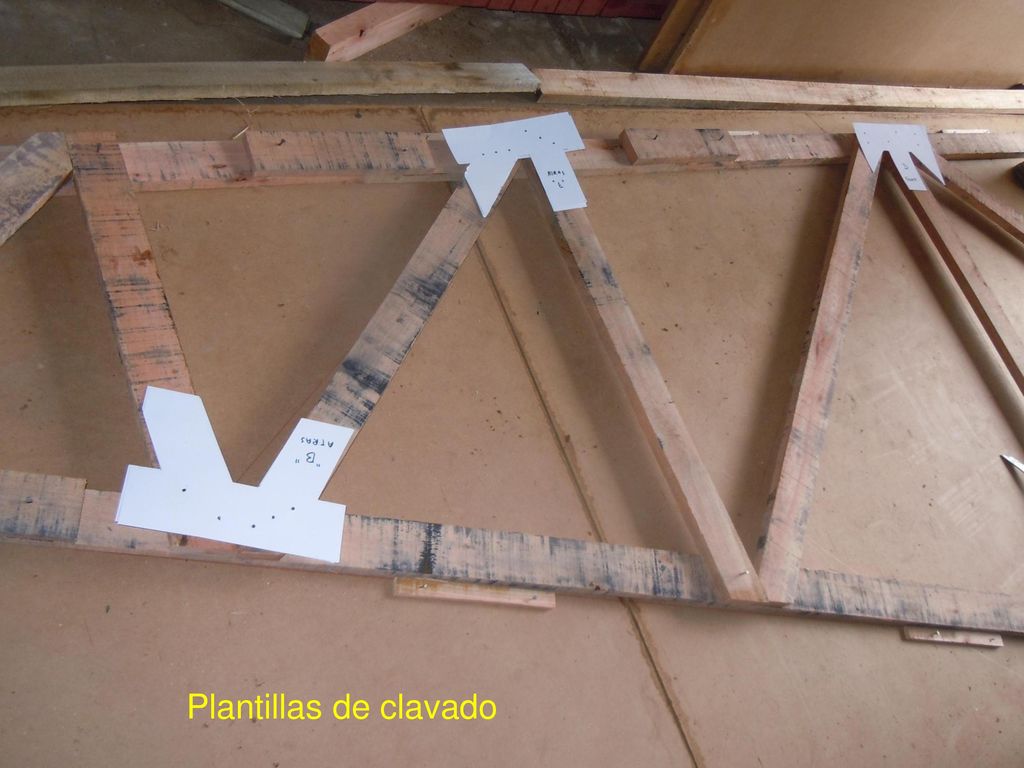

39 Plantillas de clavado

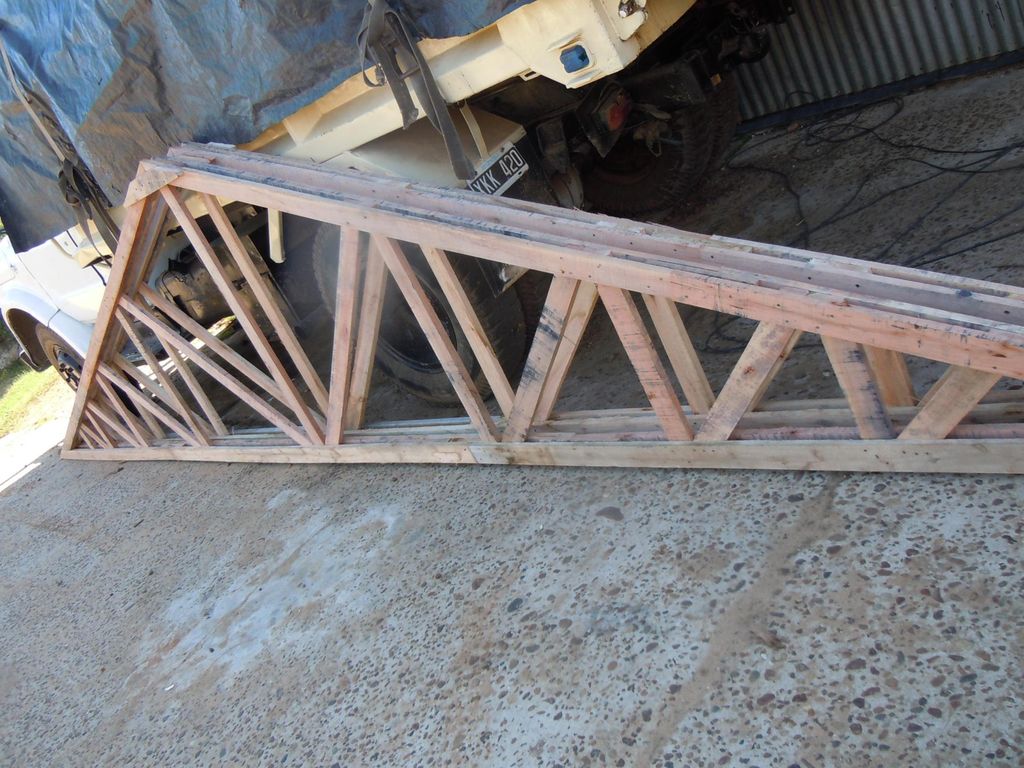

40

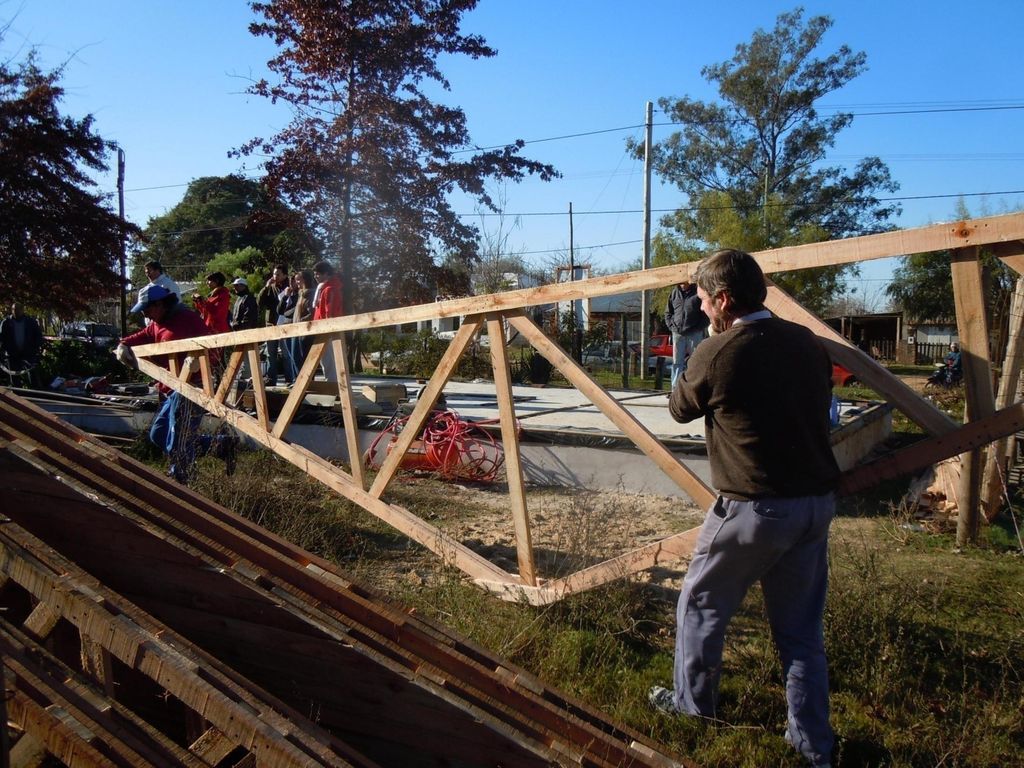

41

42 1” x 3 “ 0.5 x 3 “ 2 x 4 “

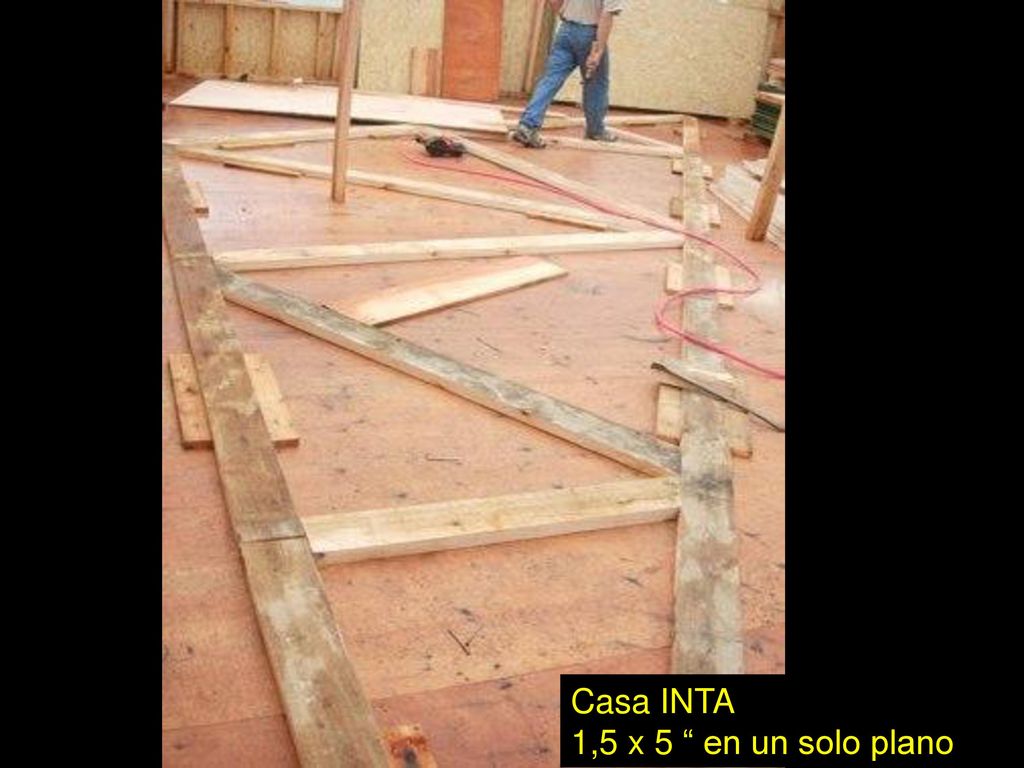

43 Casa INTA 1,5 x 5 “ en un solo plano

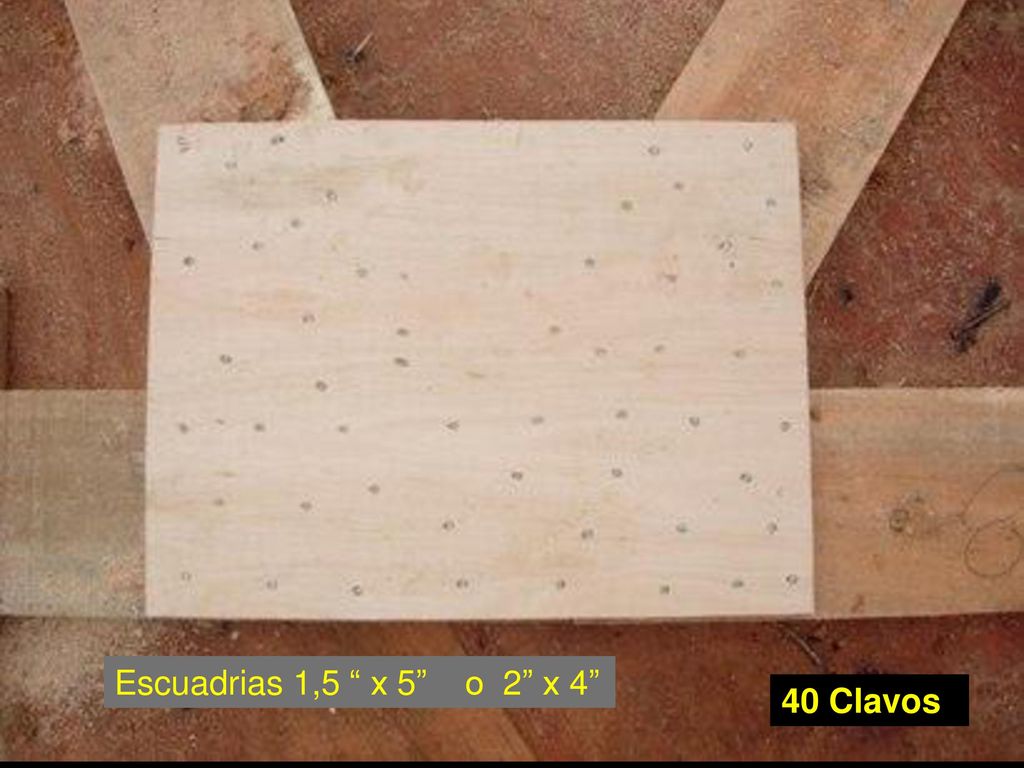

44 Escuadrias 1,5 “ x 5” o 2” x 4” 40 Clavos

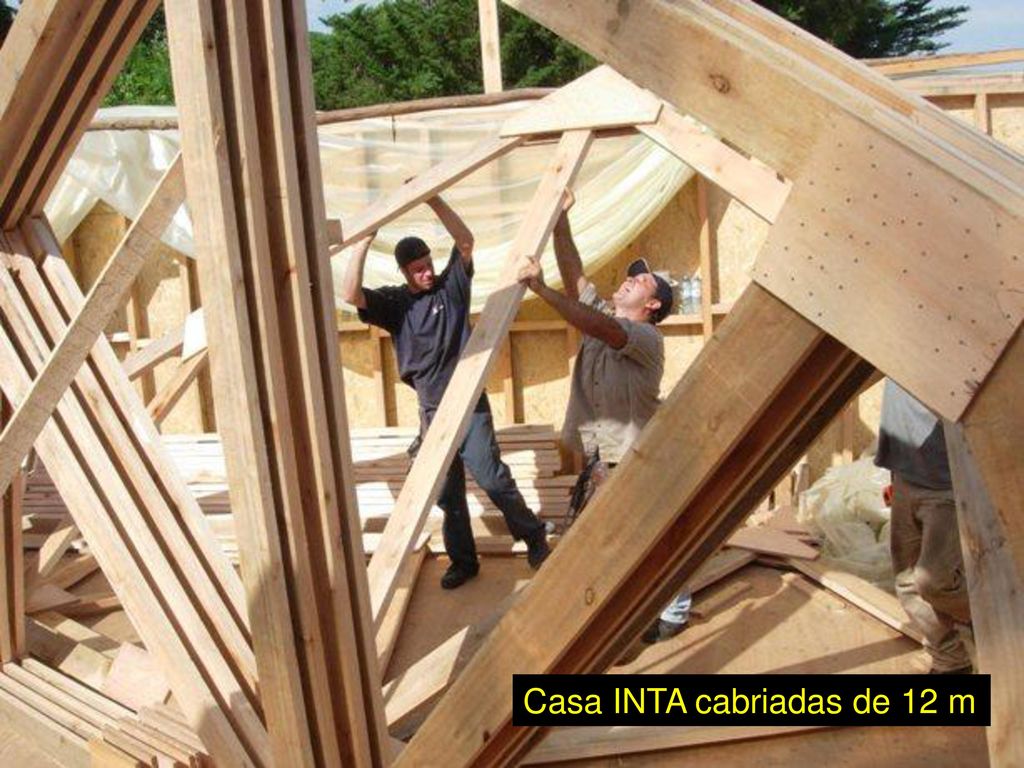

45 Casa INTA cabriadas de 12 m

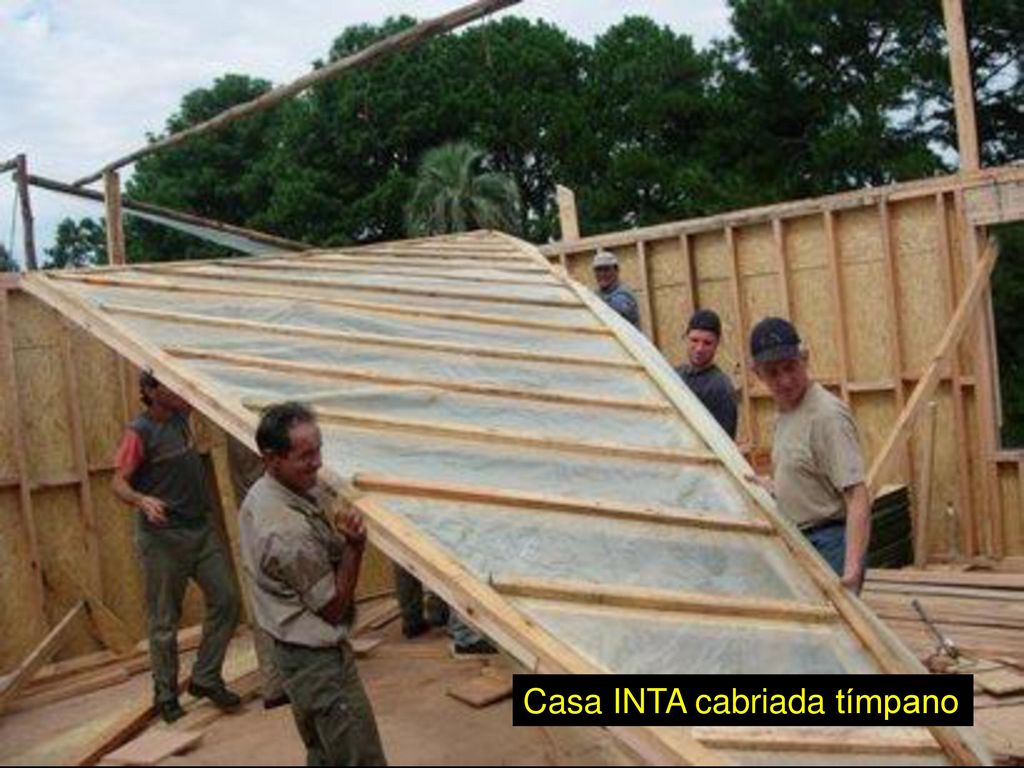

46 Casa INTA cabriada tímpano

47 Piezas Parte 3. Pisos - Vigas

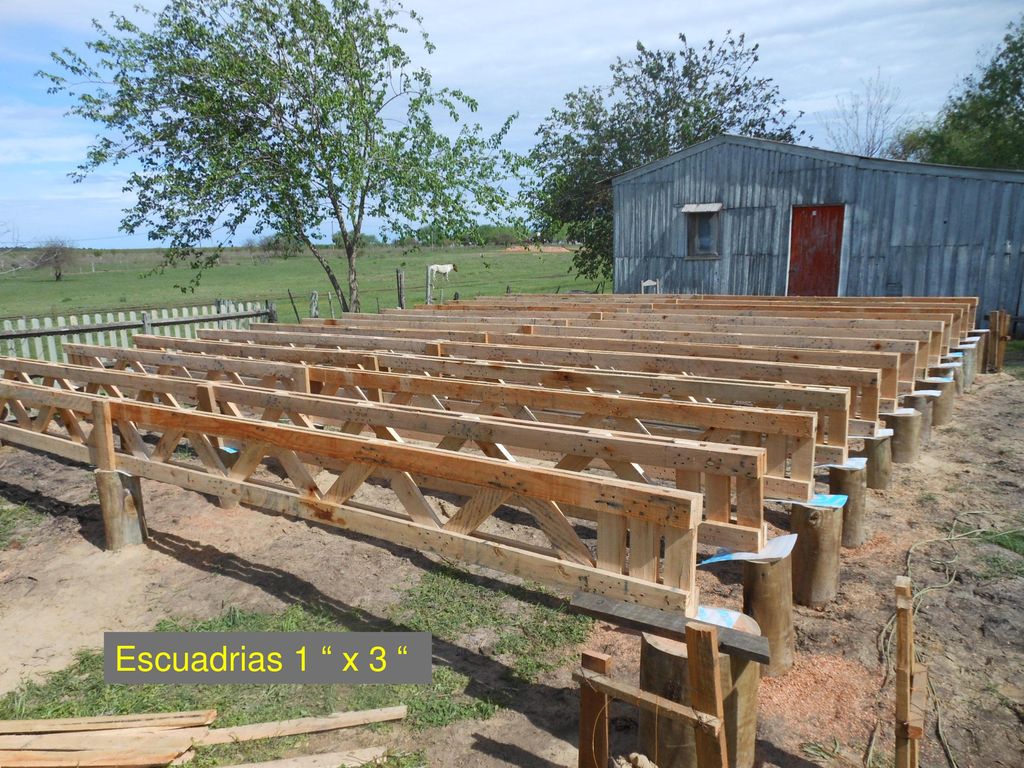

48 Escuadrias 1 “ x 3 “

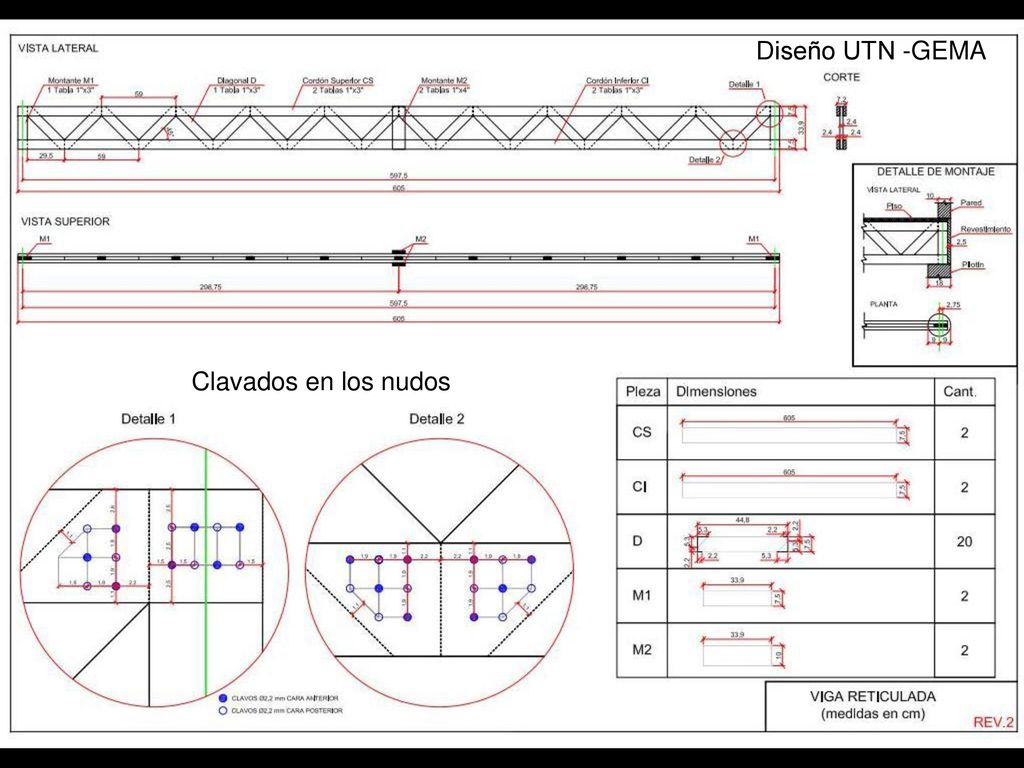

49 Diseño UTN -GEMA Clavados en los nudos

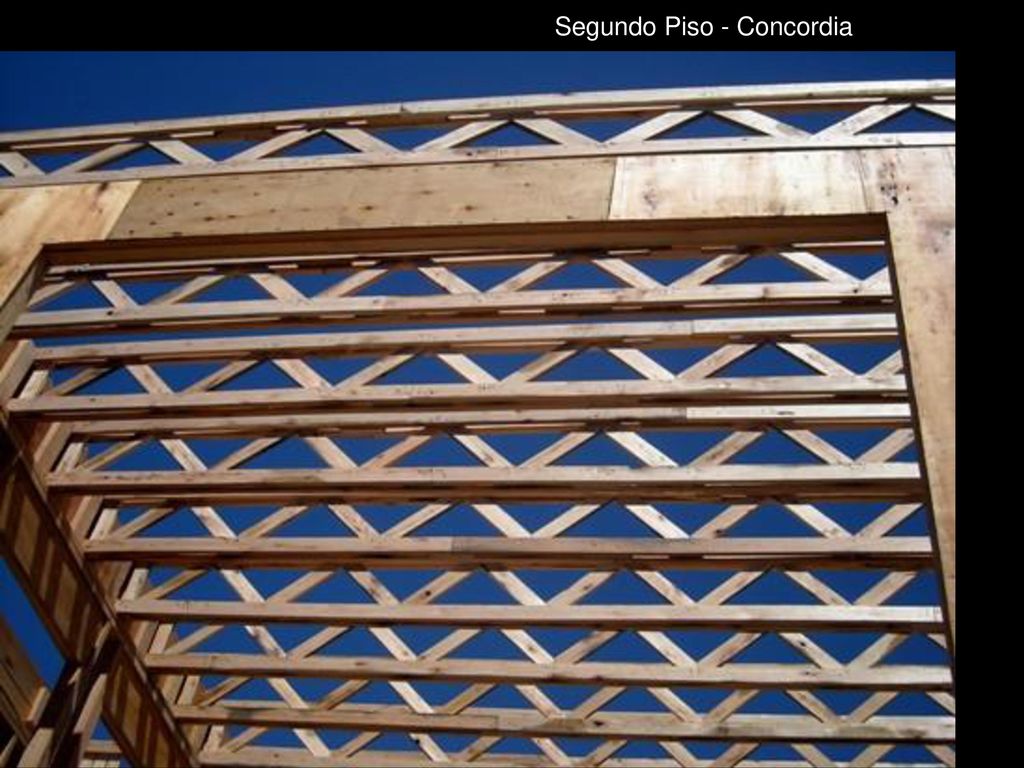

50 Segundo Piso - Concordia

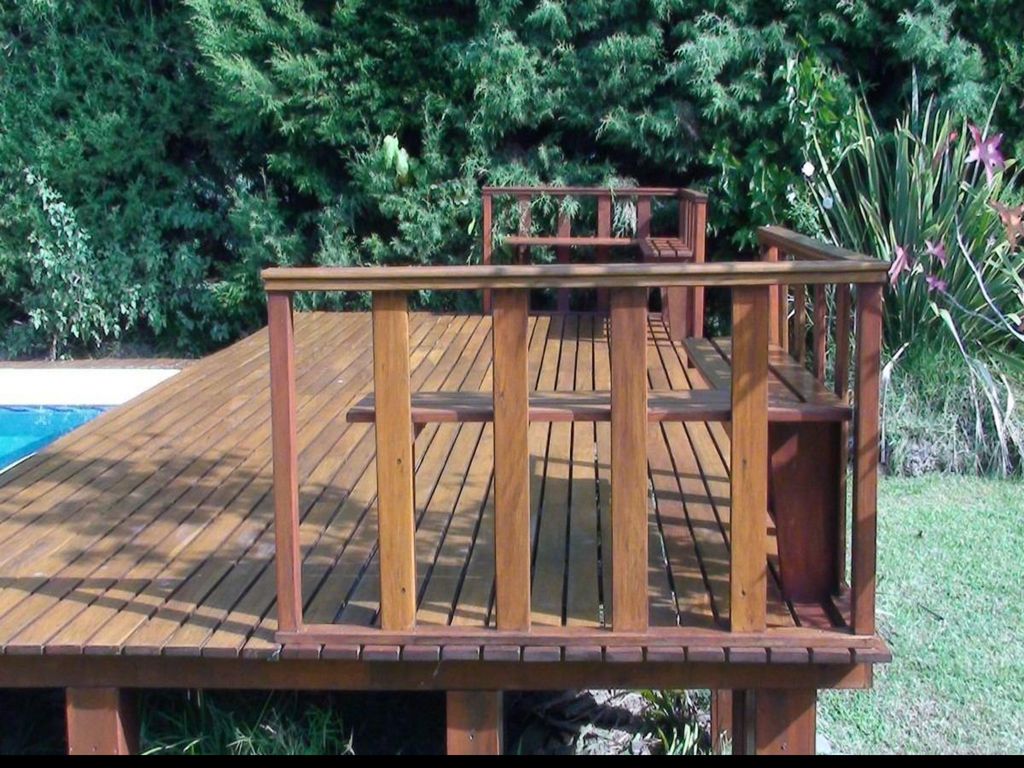

51 Otras Piezas Parte 4. Decks Barandas

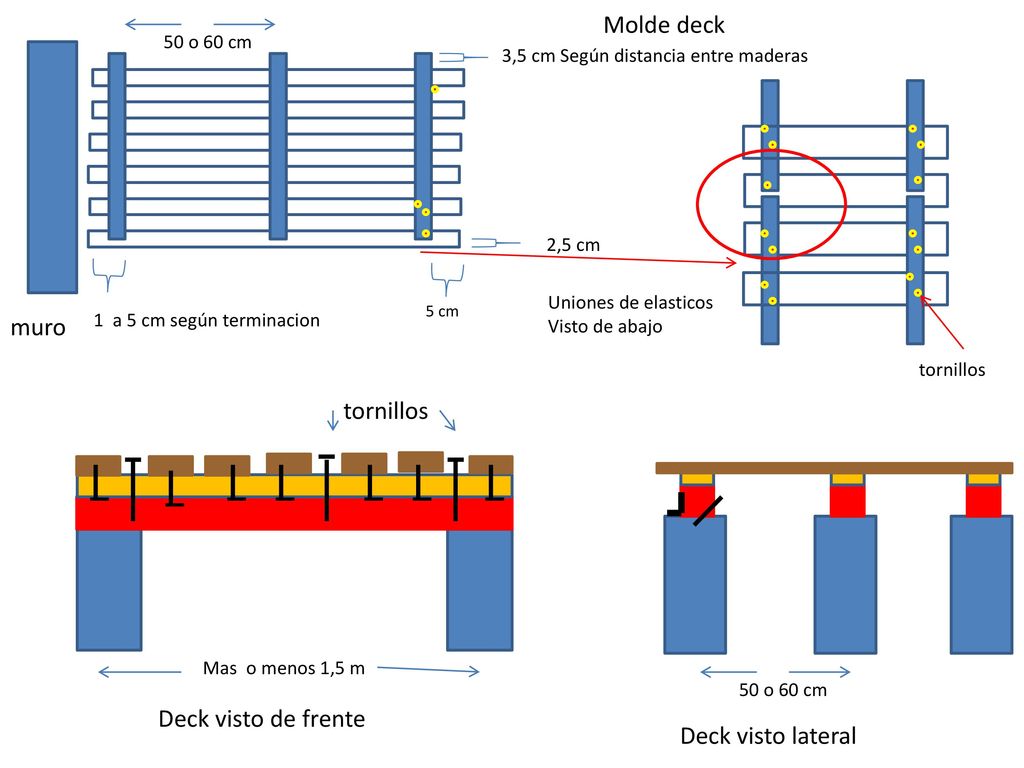

52 Molde deck muro tornillos Deck visto de frente Deck visto lateral
50 o 60 cm 3,5 cm Según distancia entre maderas 2,5 cm Uniones de elasticos Visto de abajo 5 cm muro 1 a 5 cm según terminacion tornillos tornillos Mas o menos 1,5 m 50 o 60 cm Deck visto de frente Deck visto lateral

53

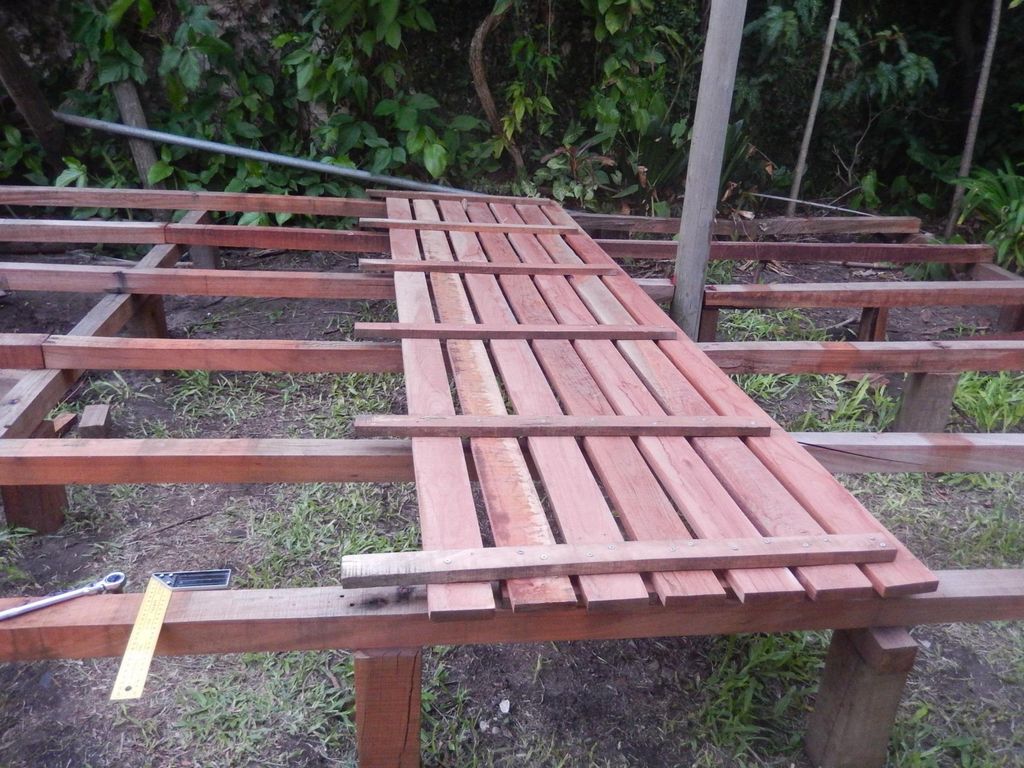

54

55
