Desembalse bajo Ebro 21 de abril de 2016 Planificación del desembalse

Presentación del tema: "Desembalse bajo Ebro 21 de abril de 2016 Planificación del desembalse"— Transcripción de la presentación:

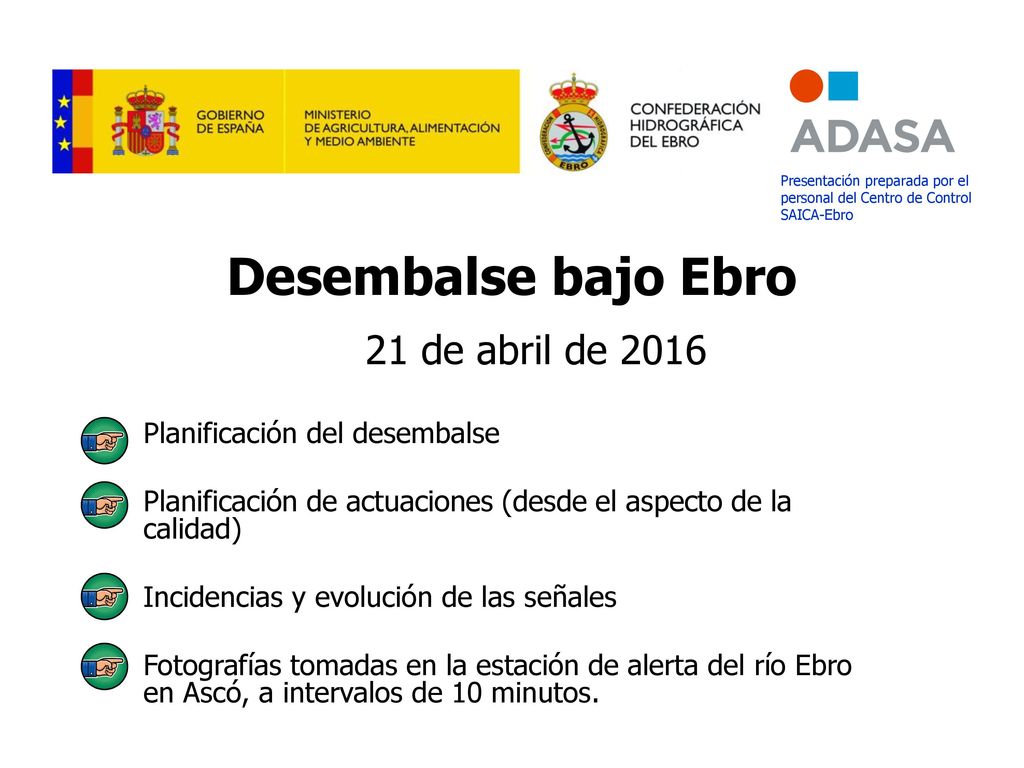

1 Desembalse bajo Ebro 21 de abril de 2016 Planificación del desembalse
Presentación preparada por el personal del Centro de Control SAICA-Ebro Desembalse bajo Ebro 21 de abril de 2016 Planificación del desembalse Planificación de actuaciones (desde el aspecto de la calidad) Incidencias y evolución de las señales Fotografías tomadas en la estación de alerta del río Ebro en Ascó, a intervalos de 10 minutos.

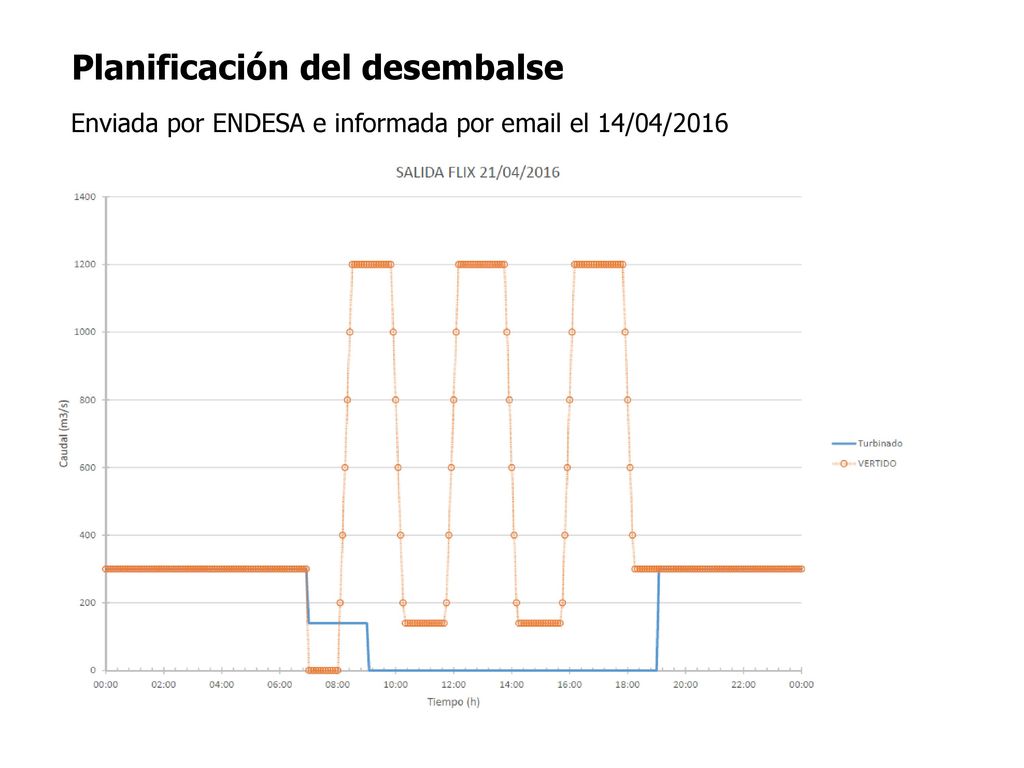

2 Planificación del desembalse
Enviada por ENDESA e informada por el 14/04/2016

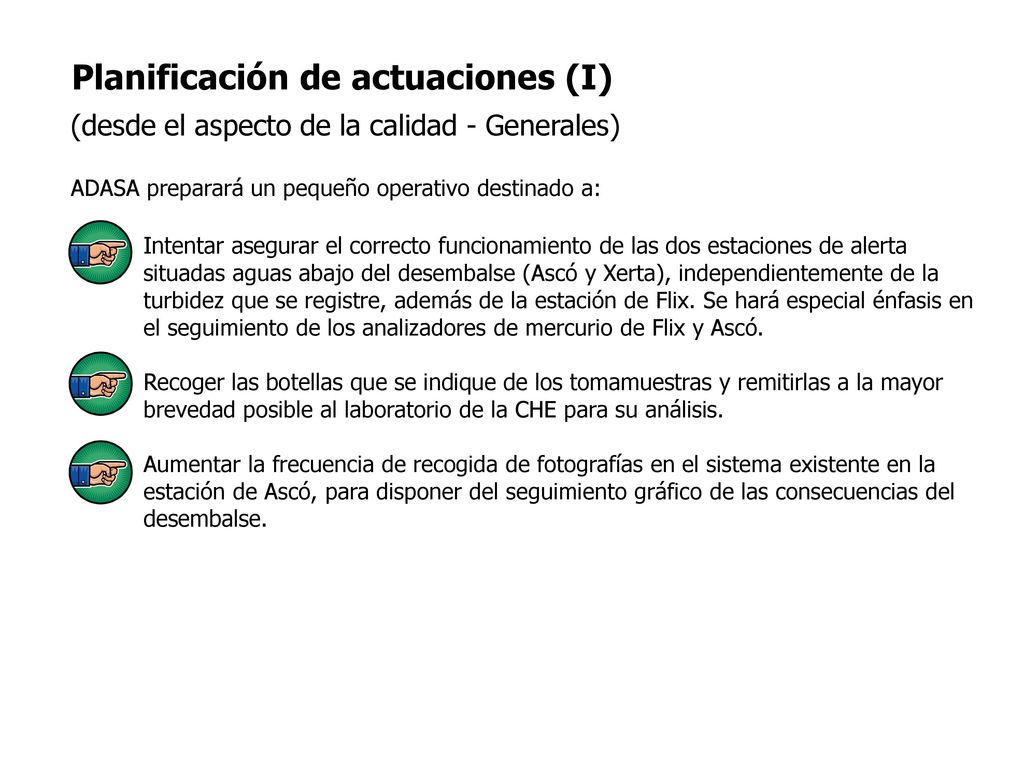

3 Planificación de actuaciones (I)
(desde el aspecto de la calidad - Generales) ADASA preparará un pequeño operativo destinado a: Intentar asegurar el correcto funcionamiento de las dos estaciones de alerta situadas aguas abajo del desembalse (Ascó y Xerta), independientemente de la turbidez que se registre, además de la estación de Flix. Se hará especial énfasis en el seguimiento de los analizadores de mercurio de Flix y Ascó. Recoger las botellas que se indique de los tomamuestras y remitirlas a la mayor brevedad posible al laboratorio de la CHE para su análisis. Aumentar la frecuencia de recogida de fotografías en el sistema existente en la estación de Ascó, para disponer del seguimiento gráfico de las consecuencias del desembalse.

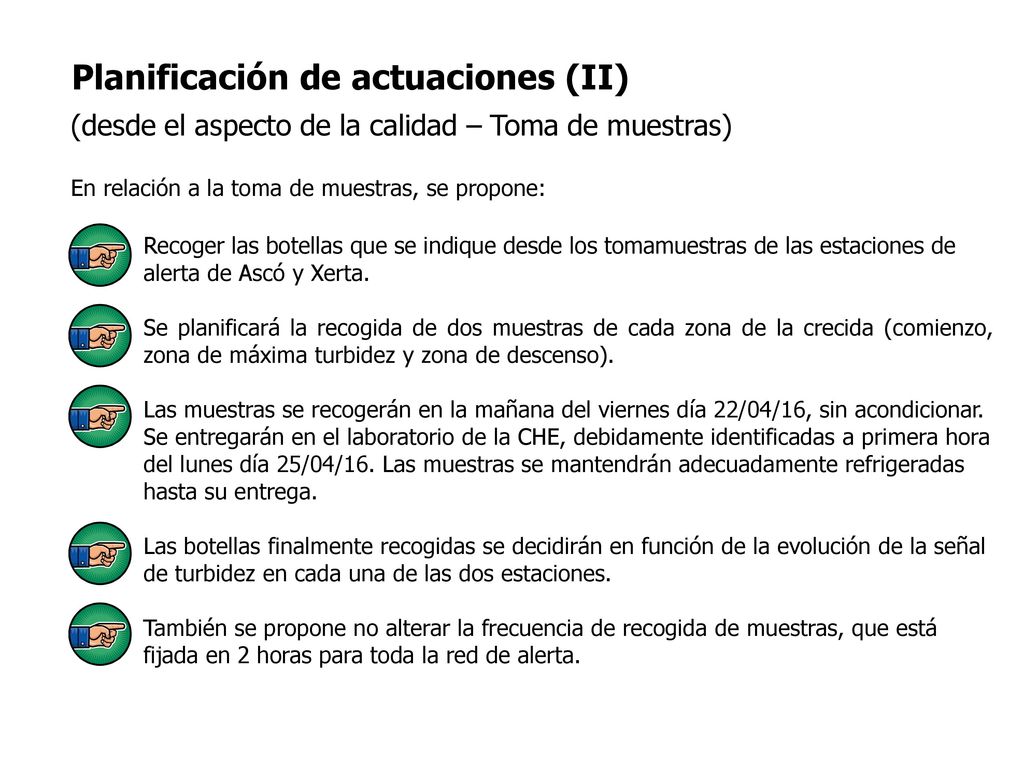

4 Planificación de actuaciones (II)
(desde el aspecto de la calidad – Toma de muestras) En relación a la toma de muestras, se propone: Recoger las botellas que se indique desde los tomamuestras de las estaciones de alerta de Ascó y Xerta. Se planificará la recogida de dos muestras de cada zona de la crecida (comienzo, zona de máxima turbidez y zona de descenso). Las muestras se recogerán en la mañana del viernes día 22/04/16, sin acondicionar. Se entregarán en el laboratorio de la CHE, debidamente identificadas a primera hora del lunes día 25/04/16. Las muestras se mantendrán adecuadamente refrigeradas hasta su entrega. Las botellas finalmente recogidas se decidirán en función de la evolución de la señal de turbidez en cada una de las dos estaciones. También se propone no alterar la frecuencia de recogida de muestras, que está fijada en 2 horas para toda la red de alerta.

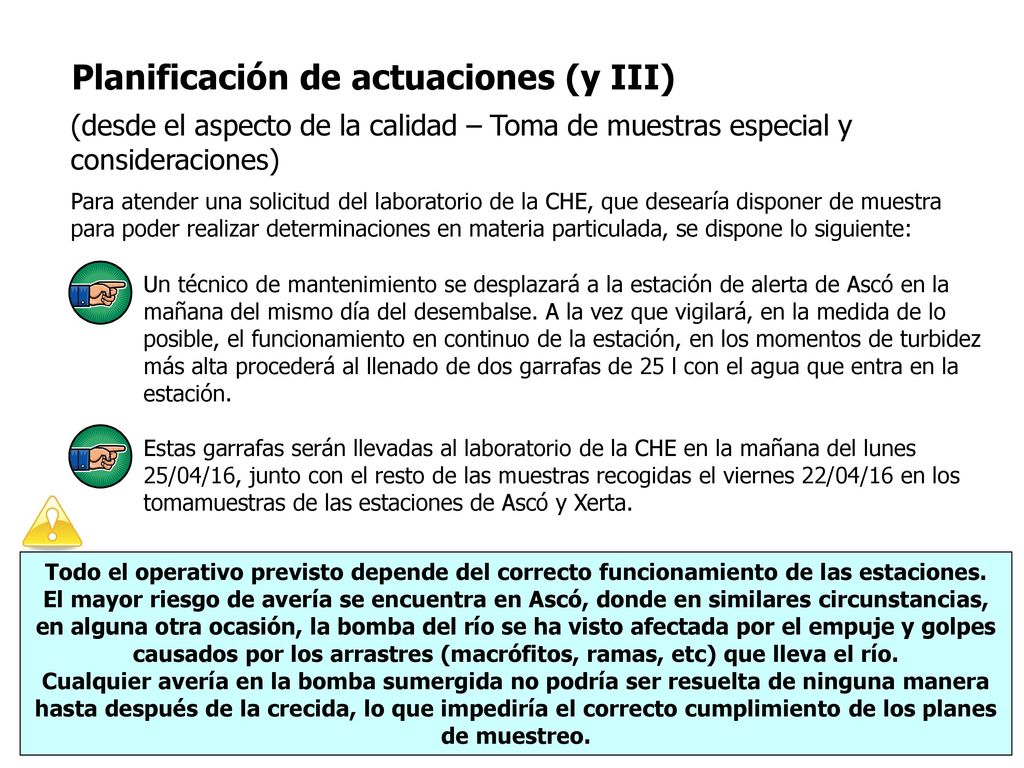

5 Planificación de actuaciones (y III)
(desde el aspecto de la calidad – Toma de muestras especial y consideraciones) Para atender una solicitud del laboratorio de la CHE, que desearía disponer de muestra para poder realizar determinaciones en materia particulada, se dispone lo siguiente: Un técnico de mantenimiento se desplazará a la estación de alerta de Ascó en la mañana del mismo día del desembalse. A la vez que vigilará, en la medida de lo posible, el funcionamiento en continuo de la estación, en los momentos de turbidez más alta procederá al llenado de dos garrafas de 25 l con el agua que entra en la estación. Estas garrafas serán llevadas al laboratorio de la CHE en la mañana del lunes 25/04/16, junto con el resto de las muestras recogidas el viernes 22/04/16 en los tomamuestras de las estaciones de Ascó y Xerta. Todo el operativo previsto depende del correcto funcionamiento de las estaciones. El mayor riesgo de avería se encuentra en Ascó, donde en similares circunstancias, en alguna otra ocasión, la bomba del río se ha visto afectada por el empuje y golpes causados por los arrastres (macrófitos, ramas, etc) que lleva el río. Cualquier avería en la bomba sumergida no podría ser resuelta de ninguna manera hasta después de la crecida, lo que impediría el correcto cumplimiento de los planes de muestreo.

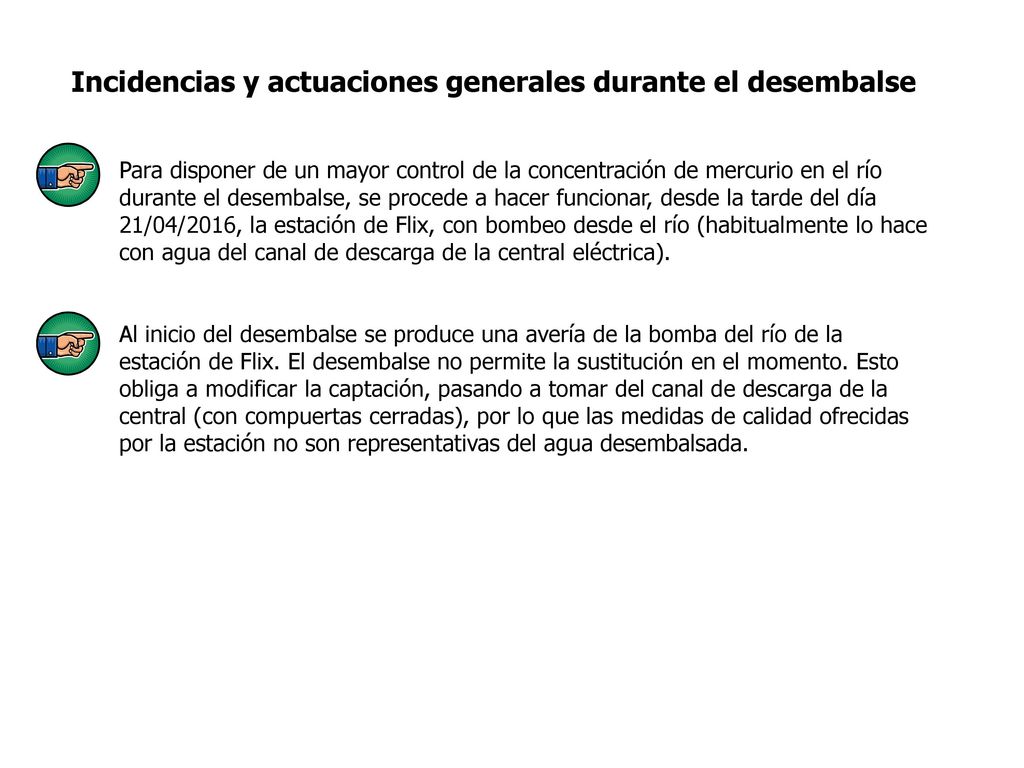

6 Incidencias y actuaciones generales durante el desembalse
Para disponer de un mayor control de la concentración de mercurio en el río durante el desembalse, se procede a hacer funcionar, desde la tarde del día 21/04/2016, la estación de Flix, con bombeo desde el río (habitualmente lo hace con agua del canal de descarga de la central eléctrica). Al inicio del desembalse se produce una avería de la bomba del río de la estación de Flix. El desembalse no permite la sustitución en el momento. Esto obliga a modificar la captación, pasando a tomar del canal de descarga de la central (con compuertas cerradas), por lo que las medidas de calidad ofrecidas por la estación no son representativas del agua desembalsada.

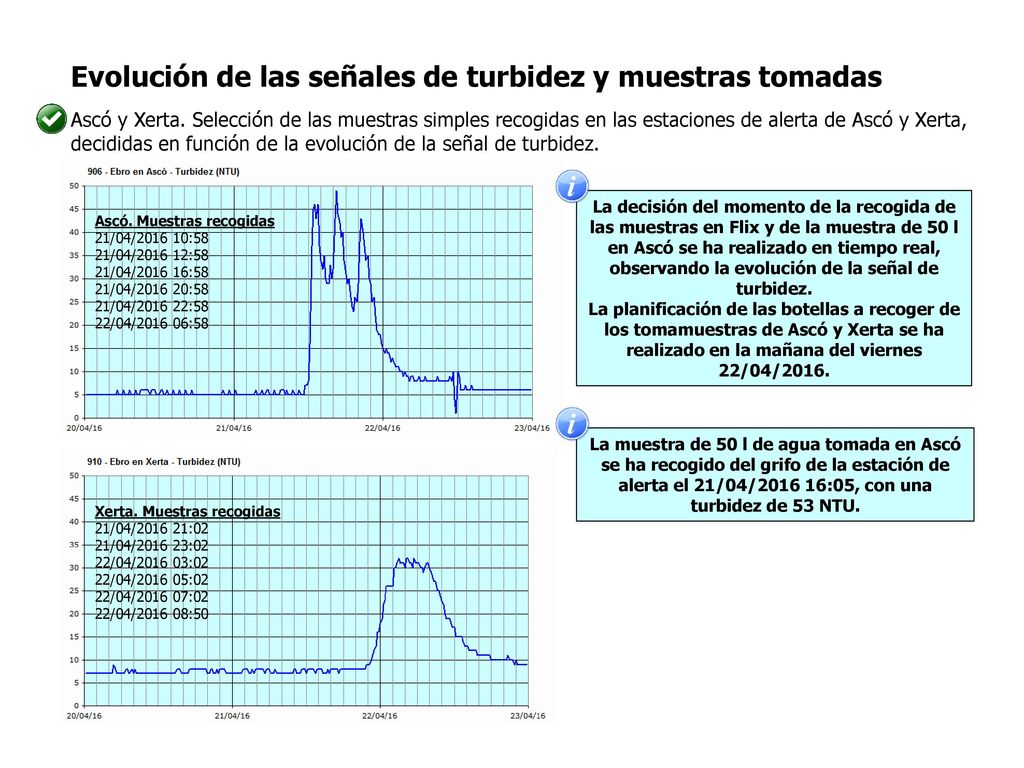

7 Evolución de las señales de turbidez y muestras tomadas
Ascó y Xerta. Selección de las muestras simples recogidas en las estaciones de alerta de Ascó y Xerta, decididas en función de la evolución de la señal de turbidez. La decisión del momento de la recogida de las muestras en Flix y de la muestra de 50 l en Ascó se ha realizado en tiempo real, observando la evolución de la señal de turbidez. La planificación de las botellas a recoger de los tomamuestras de Ascó y Xerta se ha realizado en la mañana del viernes 22/04/2016. Ascó. Muestras recogidas 21/04/ :58 21/04/ :58 21/04/ :58 21/04/ :58 21/04/ :58 22/04/ :58 La muestra de 50 l de agua tomada en Ascó se ha recogido del grifo de la estación de alerta el 21/04/ :05, con una turbidez de 53 NTU. Xerta. Muestras recogidas 21/04/ :02 21/04/ :02 22/04/ :02 22/04/ :02 22/04/ :02 22/04/ :50

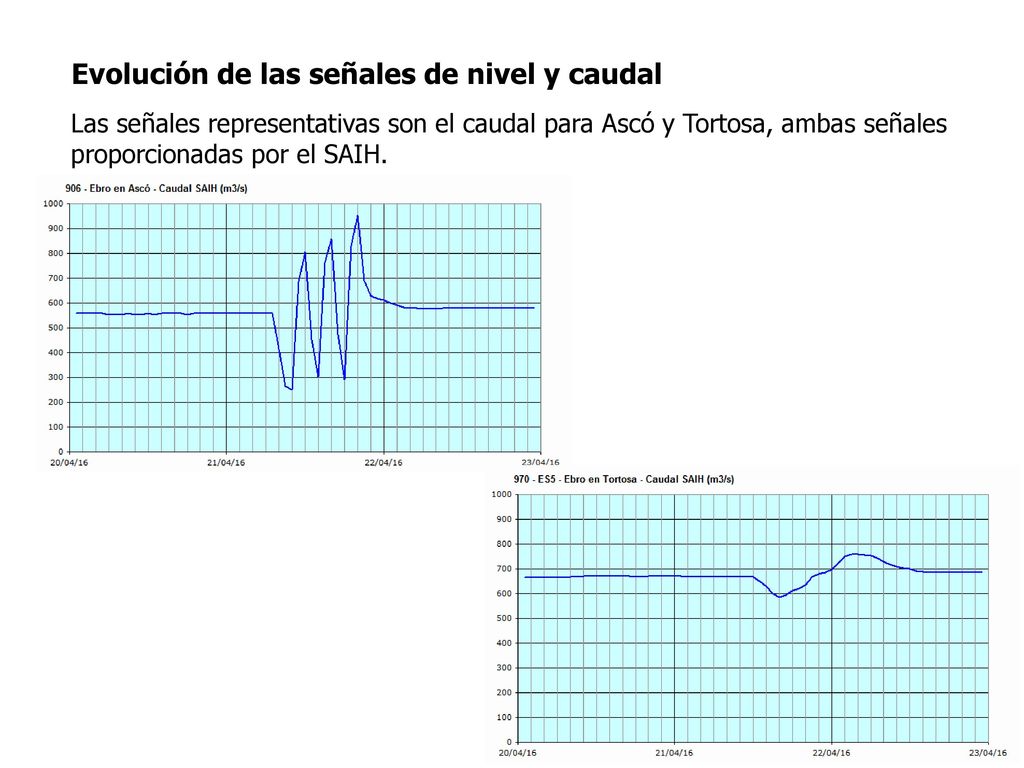

8 Evolución de las señales de nivel y caudal
Las señales representativas son el caudal para Ascó y Tortosa, ambas señales proporcionadas por el SAIH.

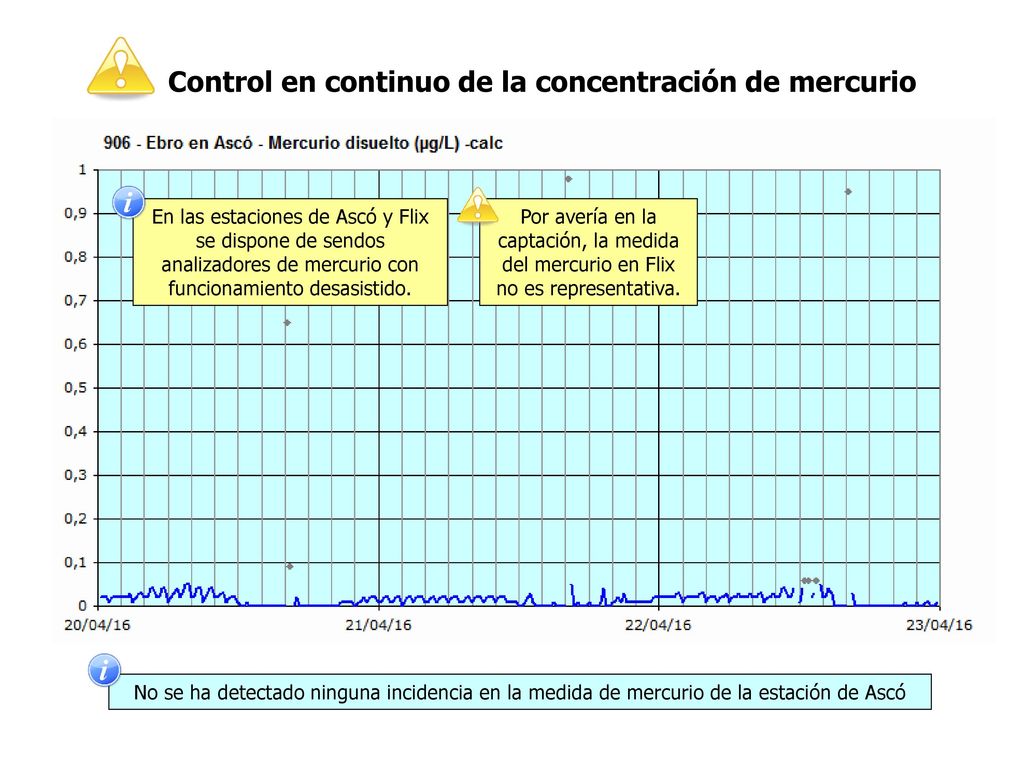

9 Control en continuo de la concentración de mercurio
En las estaciones de Ascó y Flix se dispone de sendos analizadores de mercurio con funcionamiento desasistido. Por avería en la captación, la medida del mercurio en Flix no es representativa. No se ha detectado ninguna incidencia en la medida de mercurio de la estación de Ascó

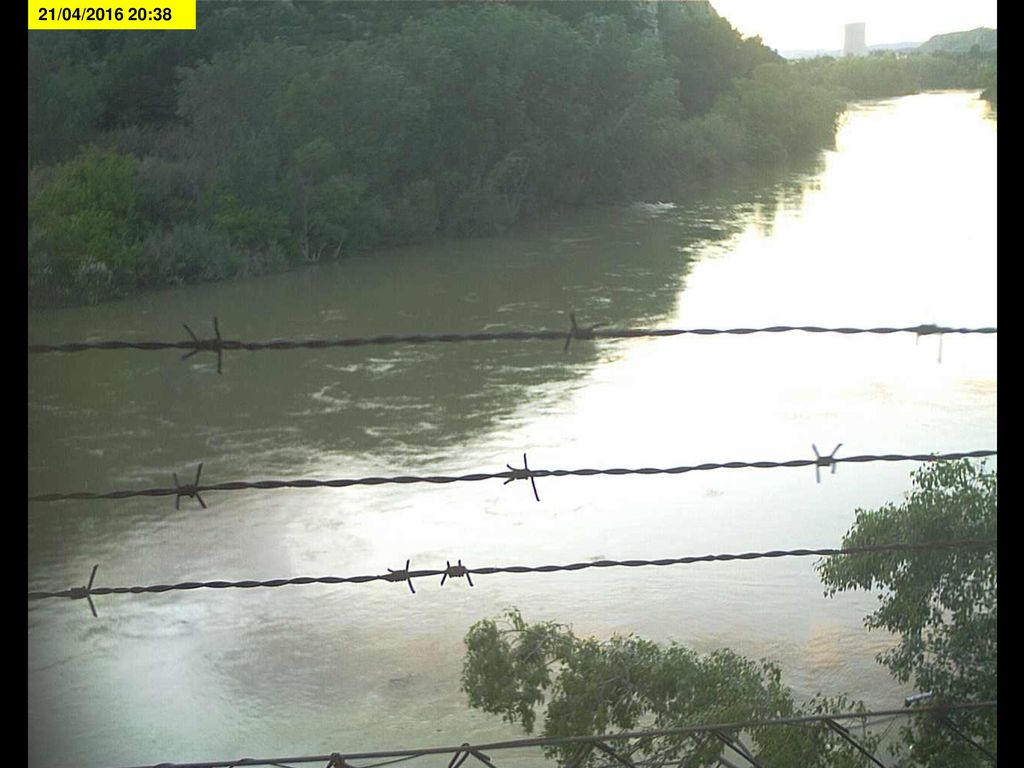

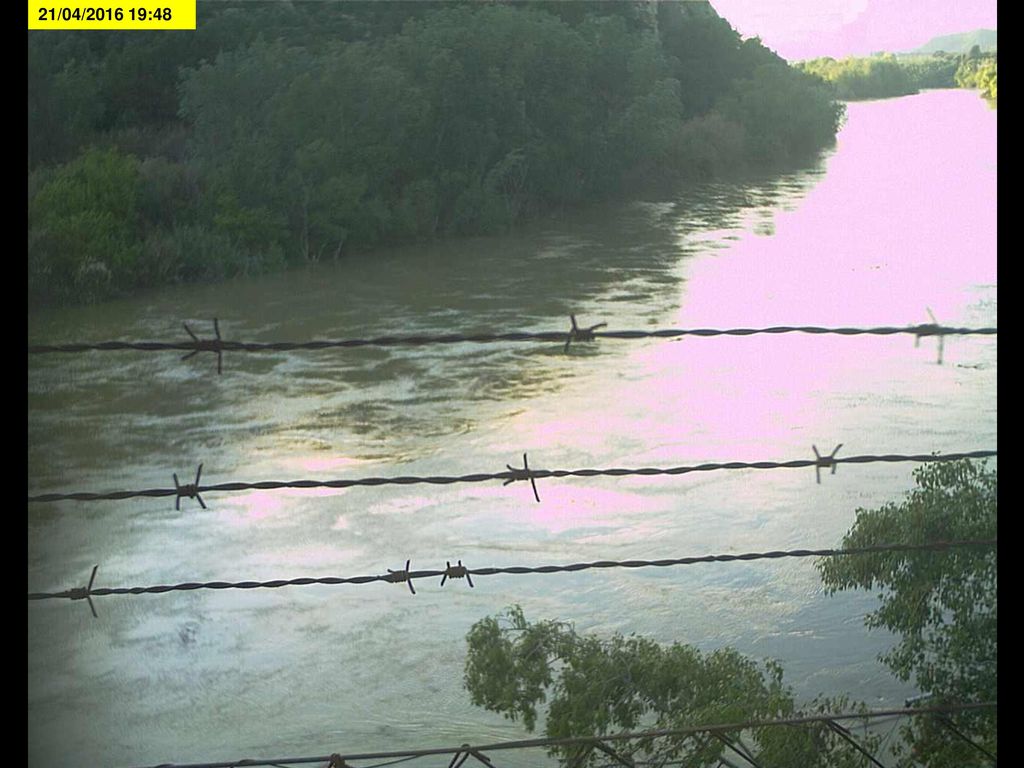

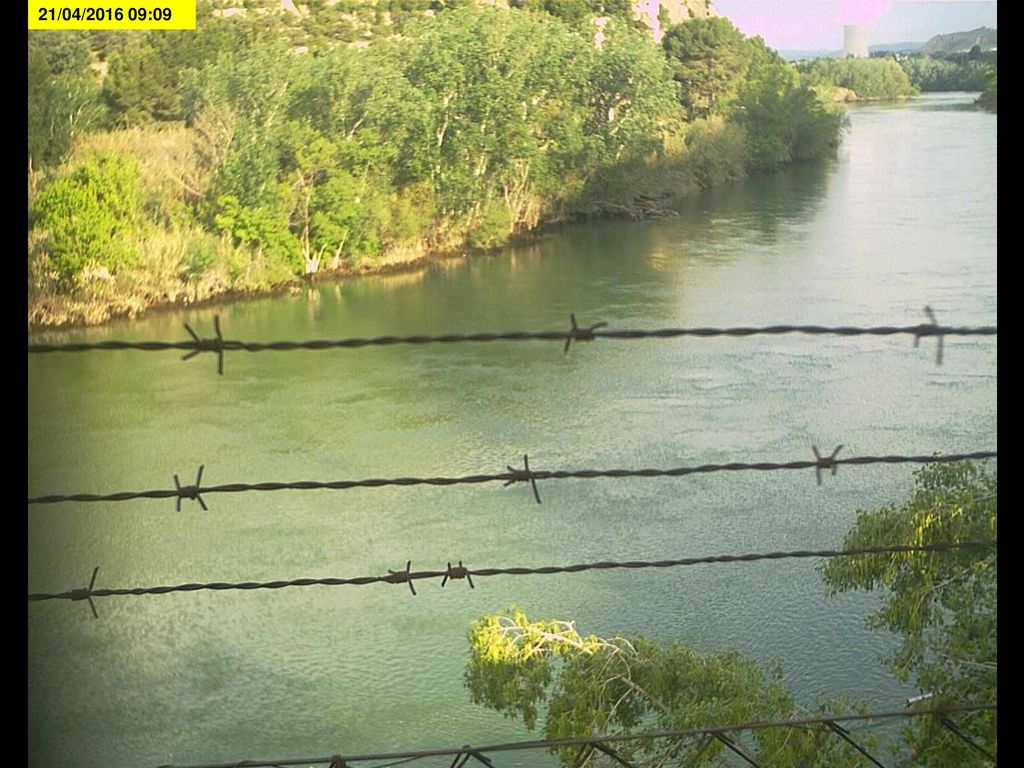

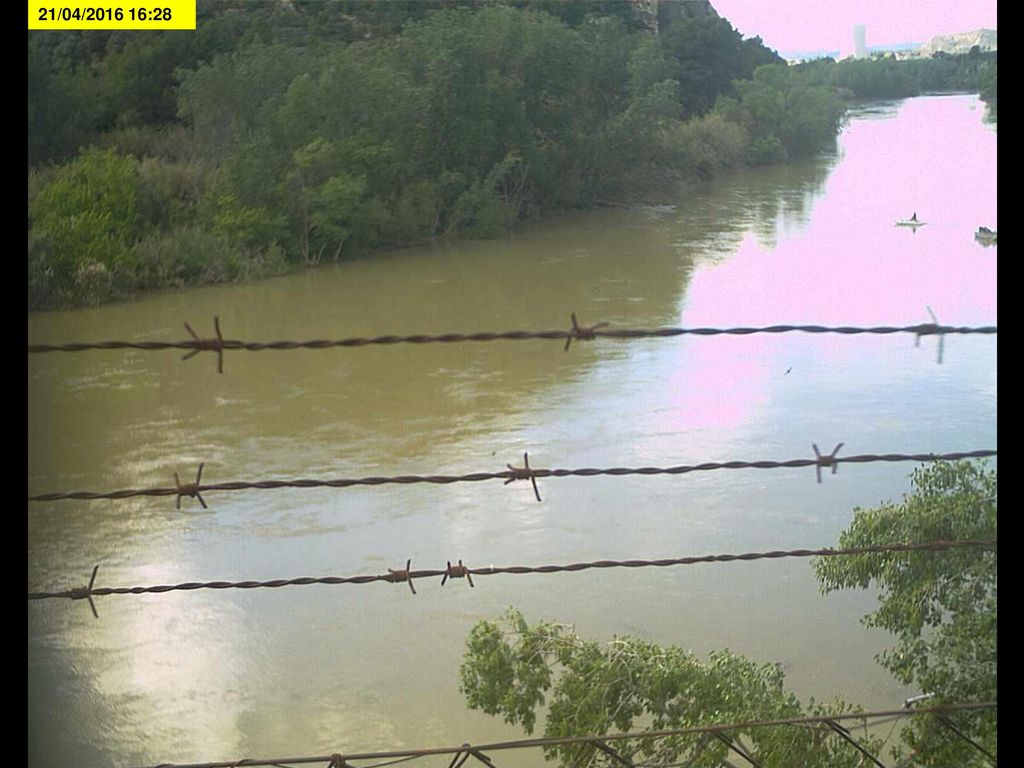

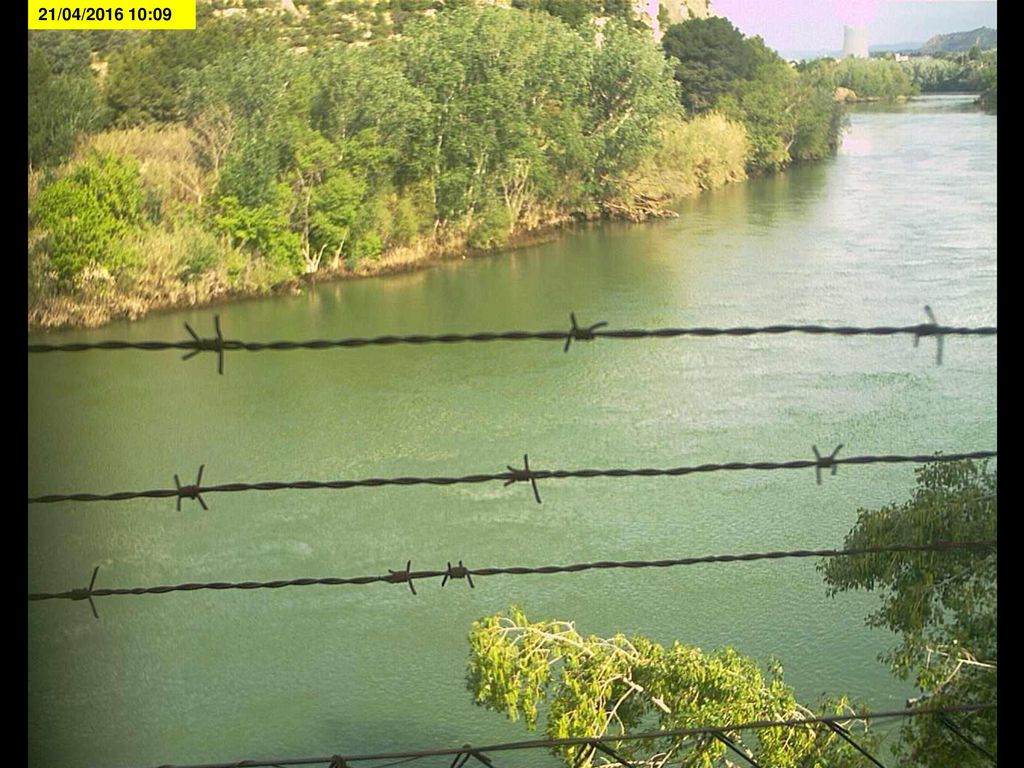

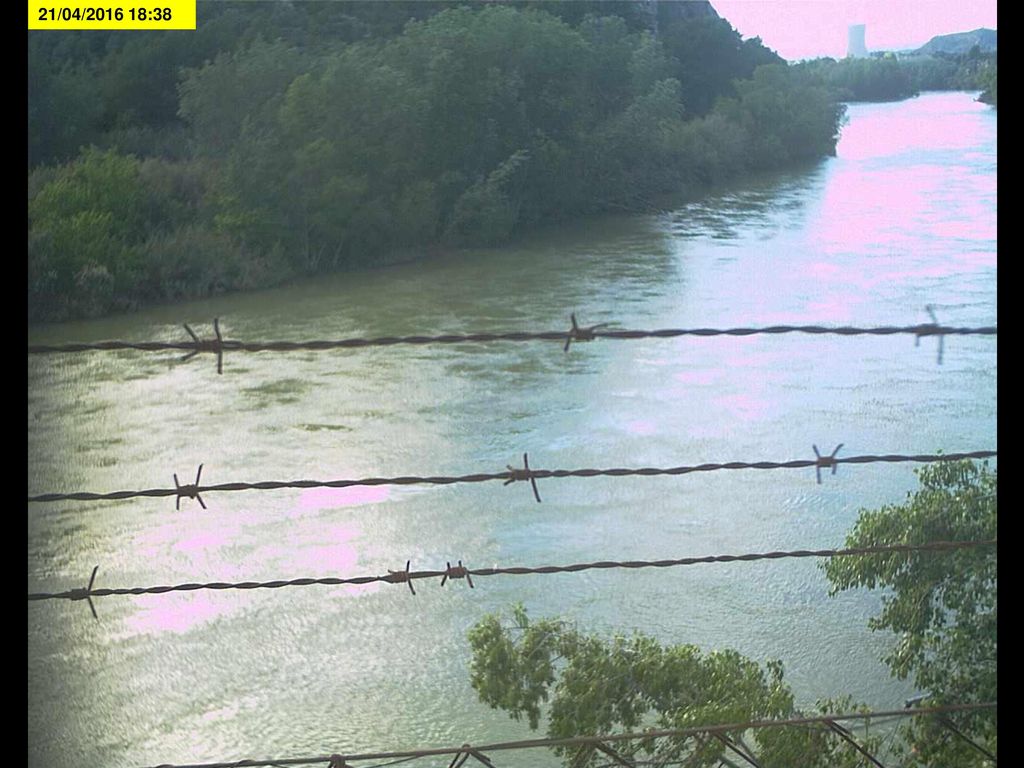

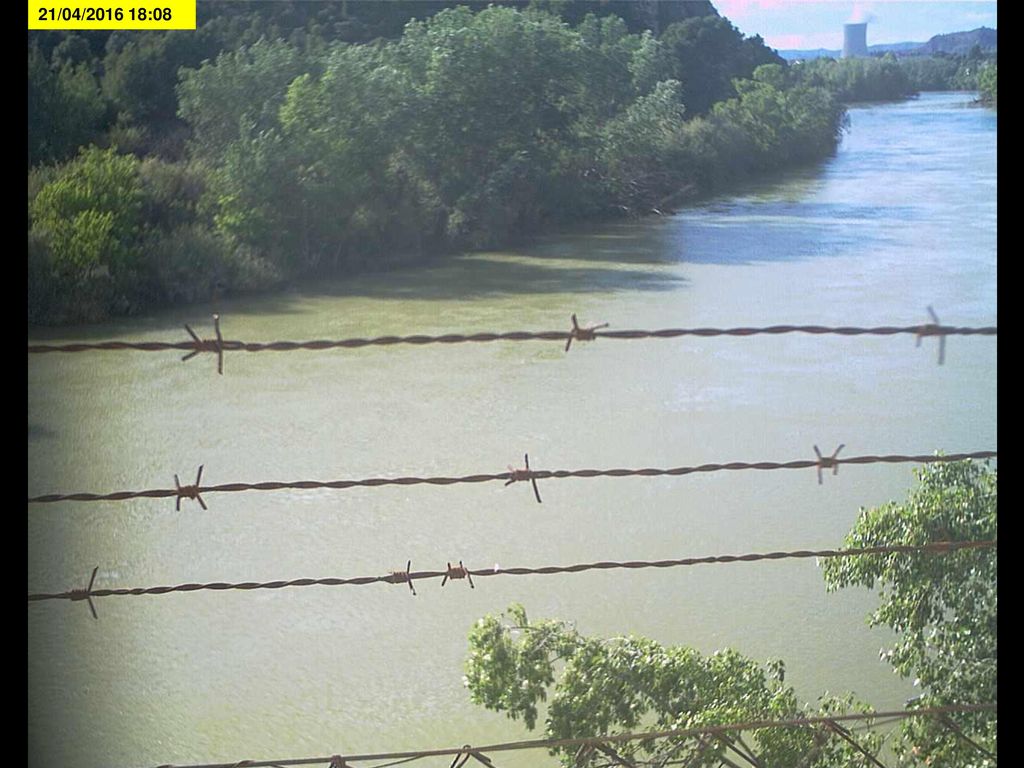

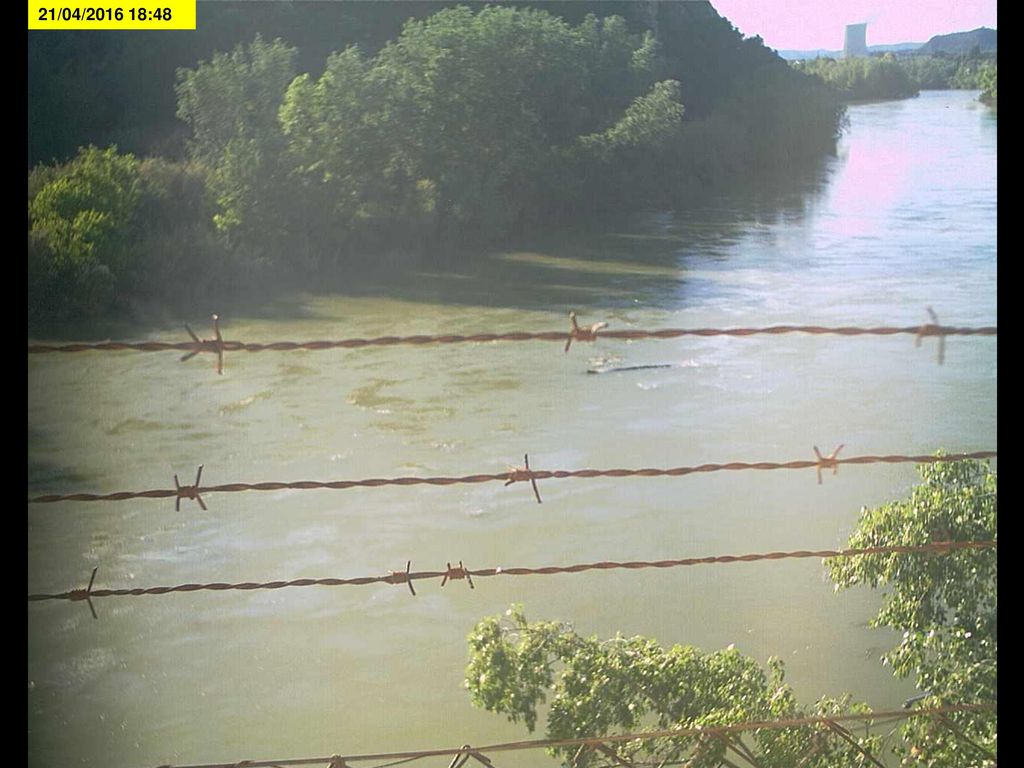

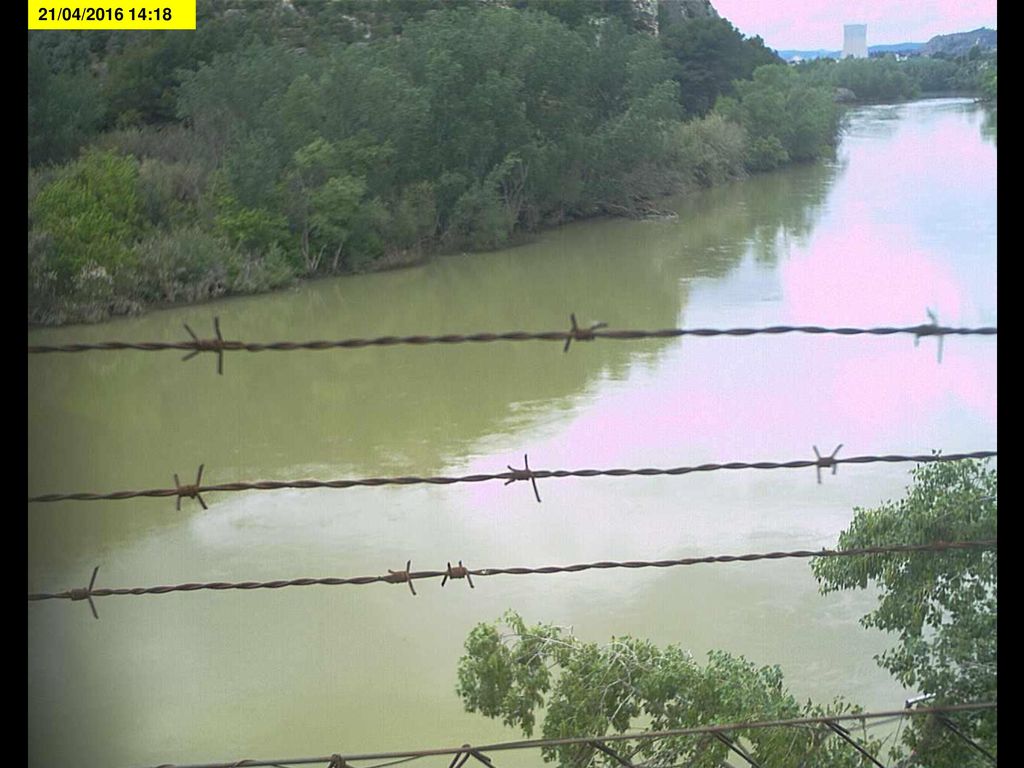

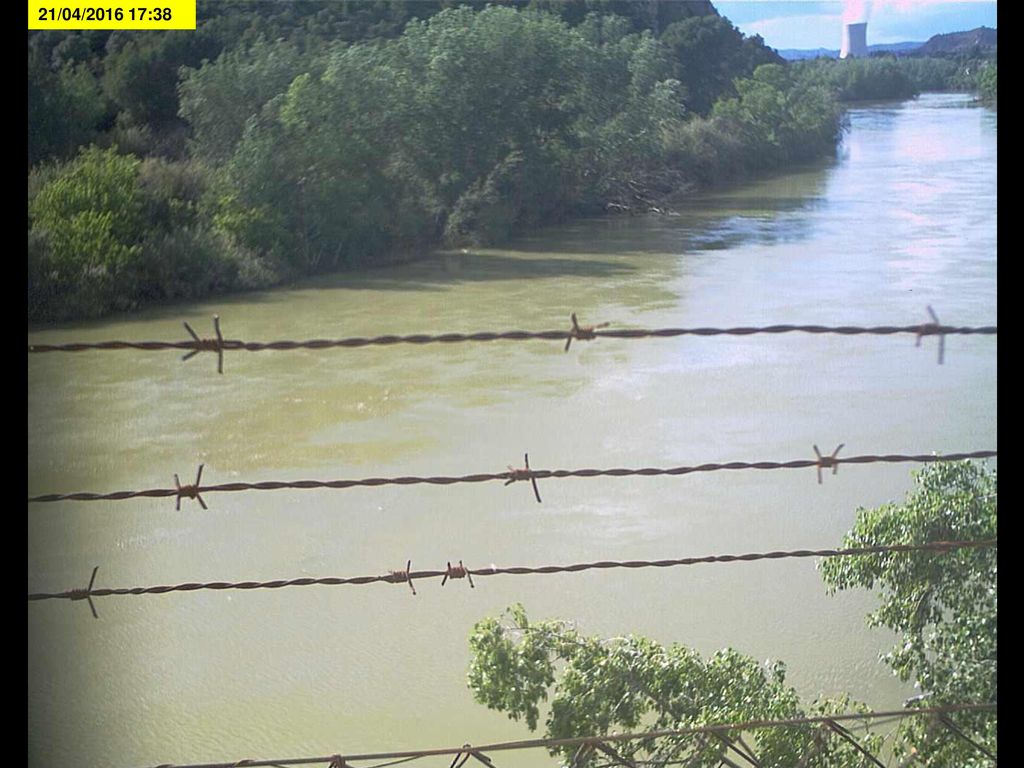

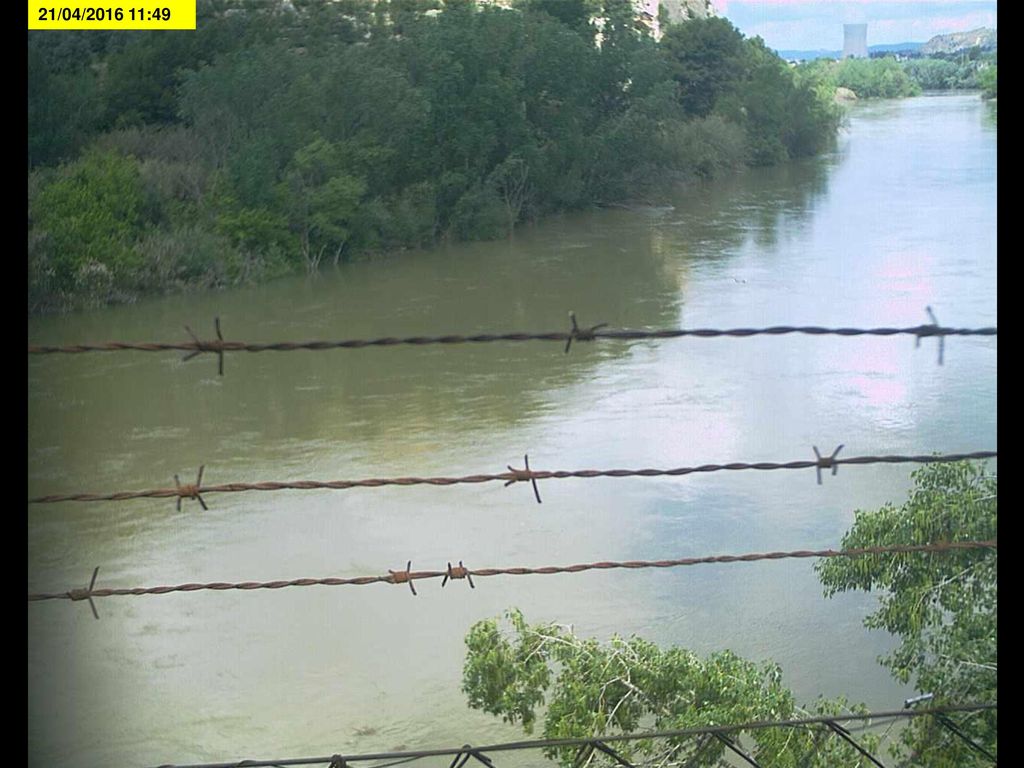

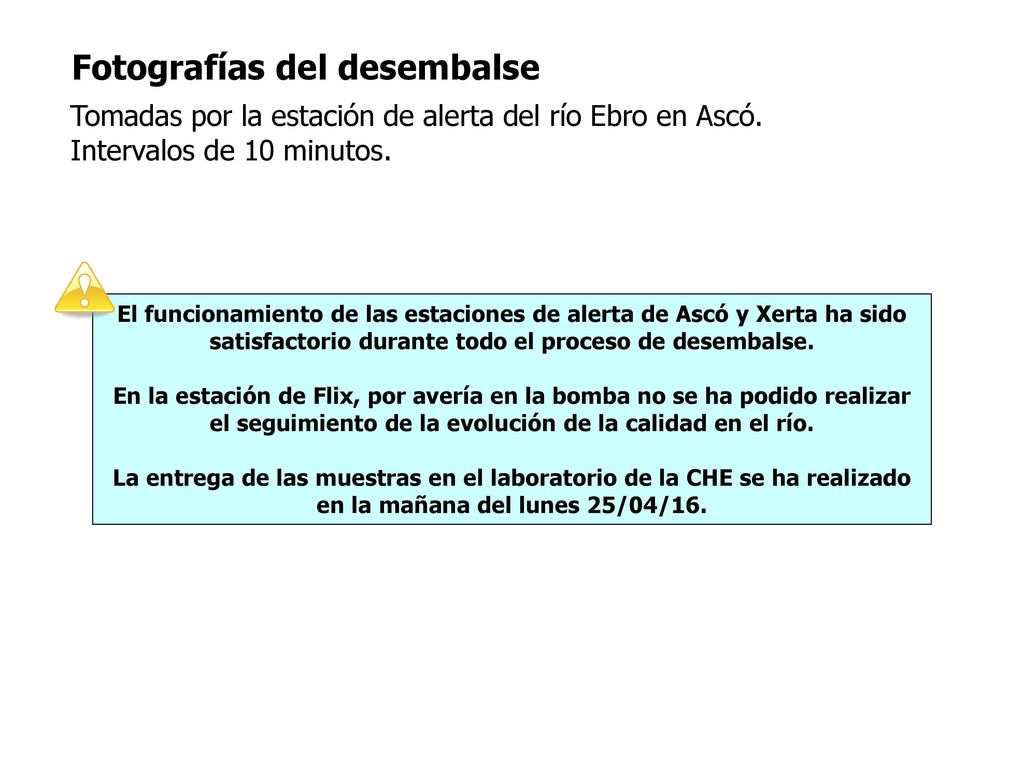

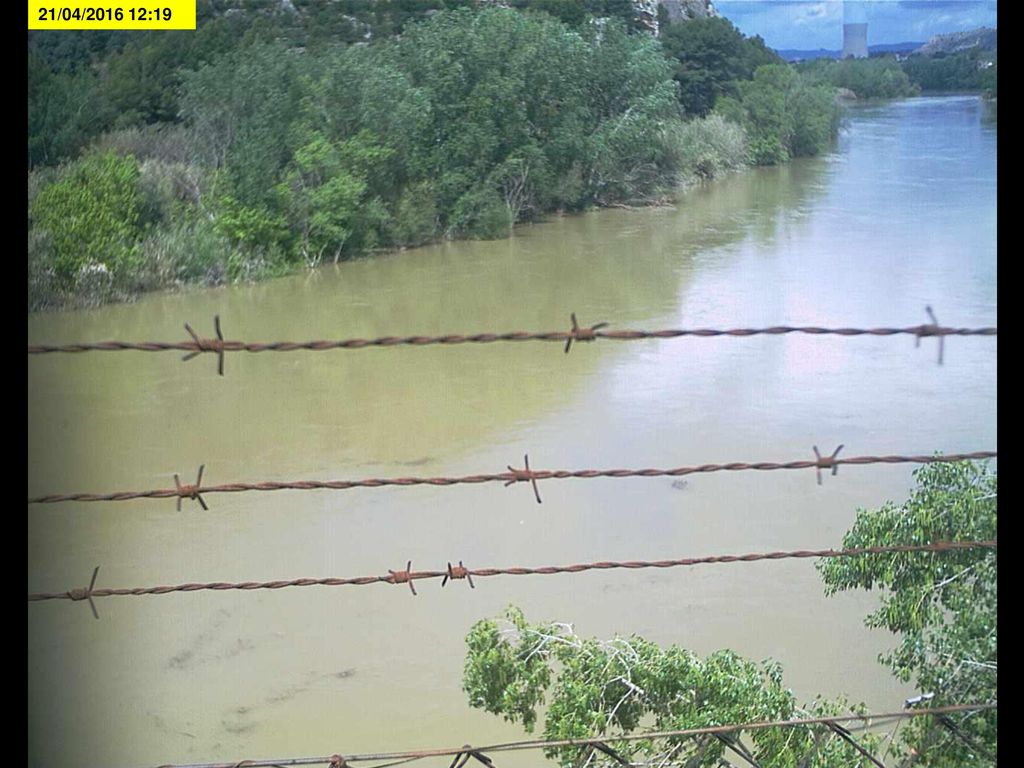

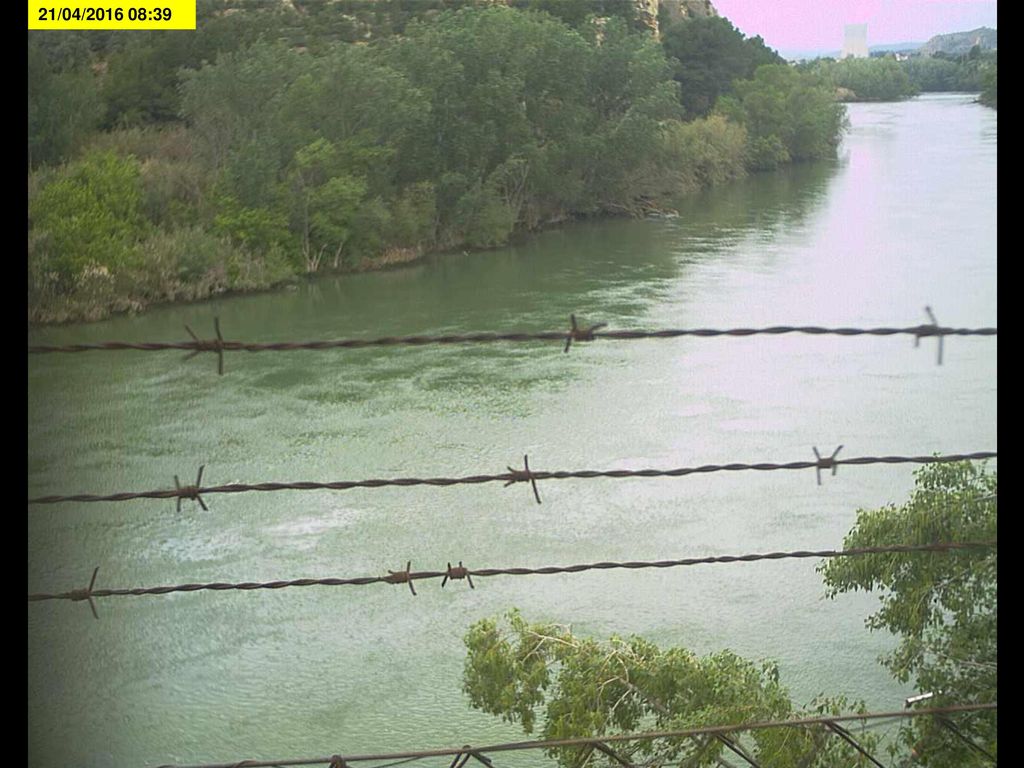

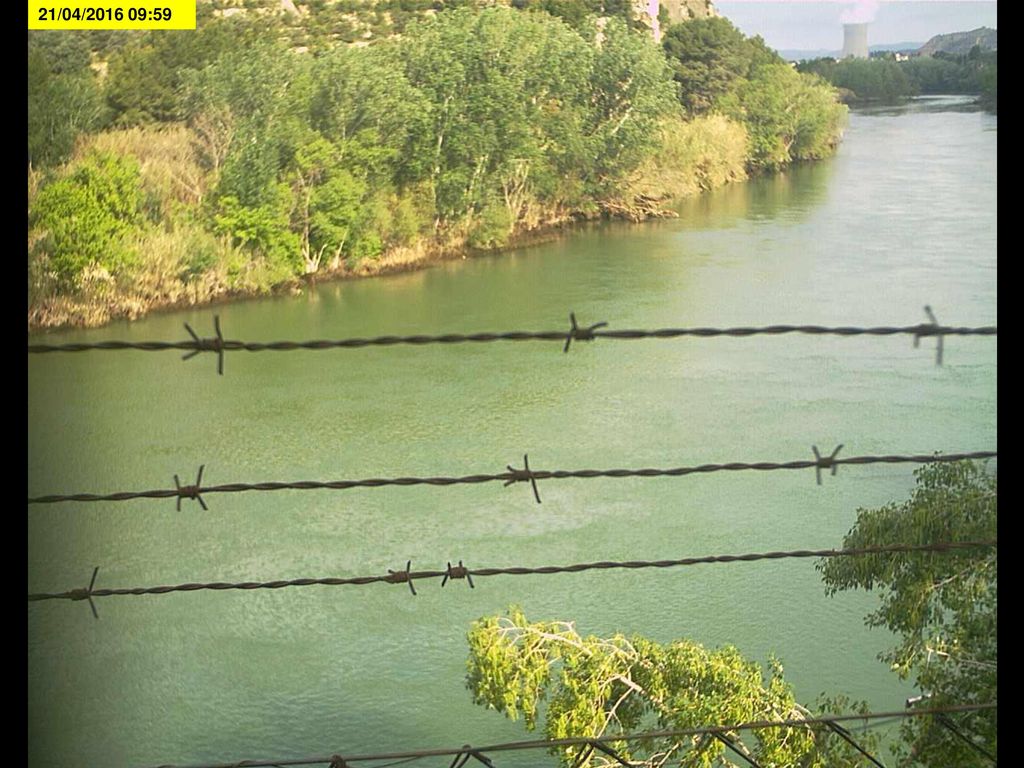

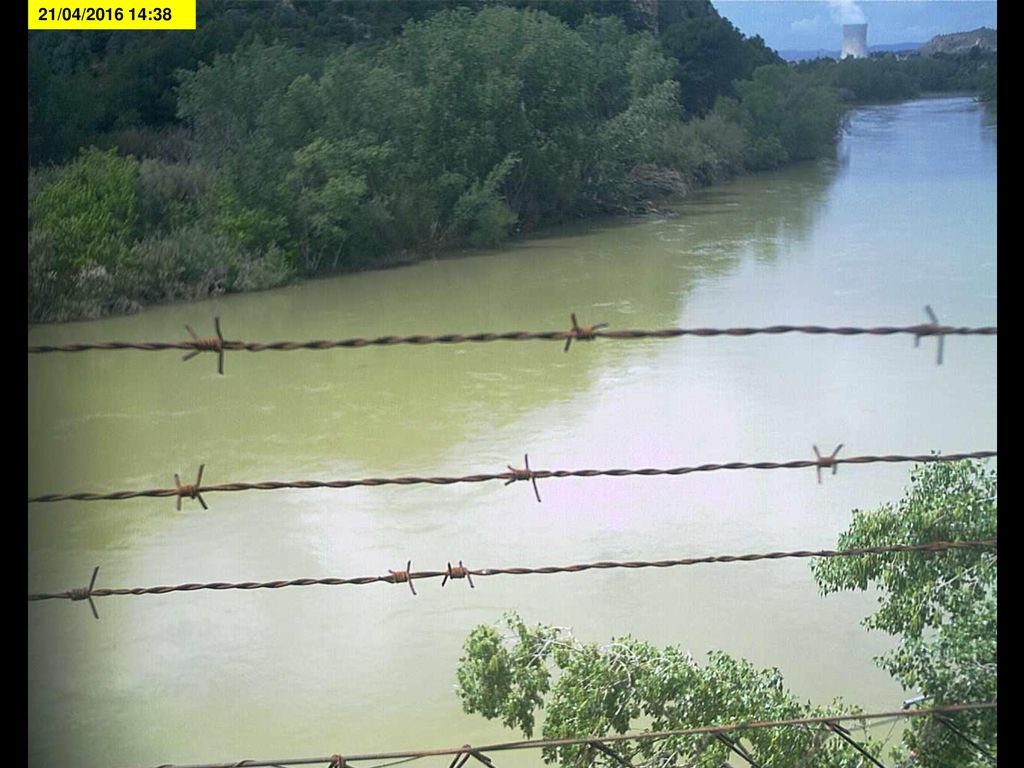

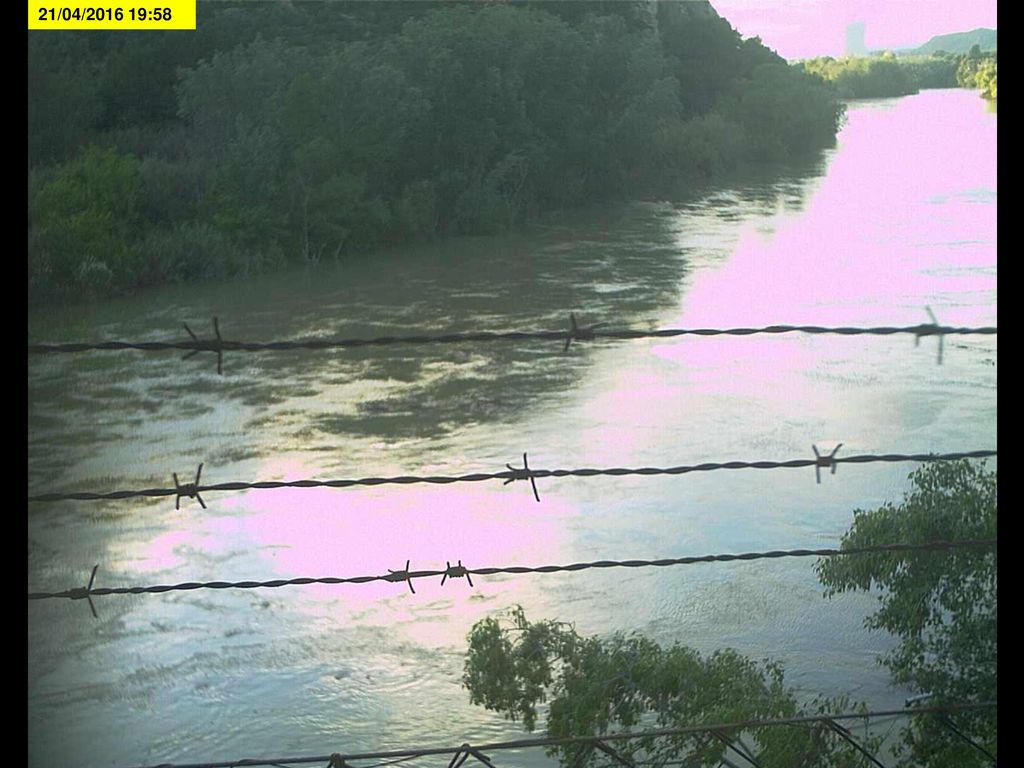

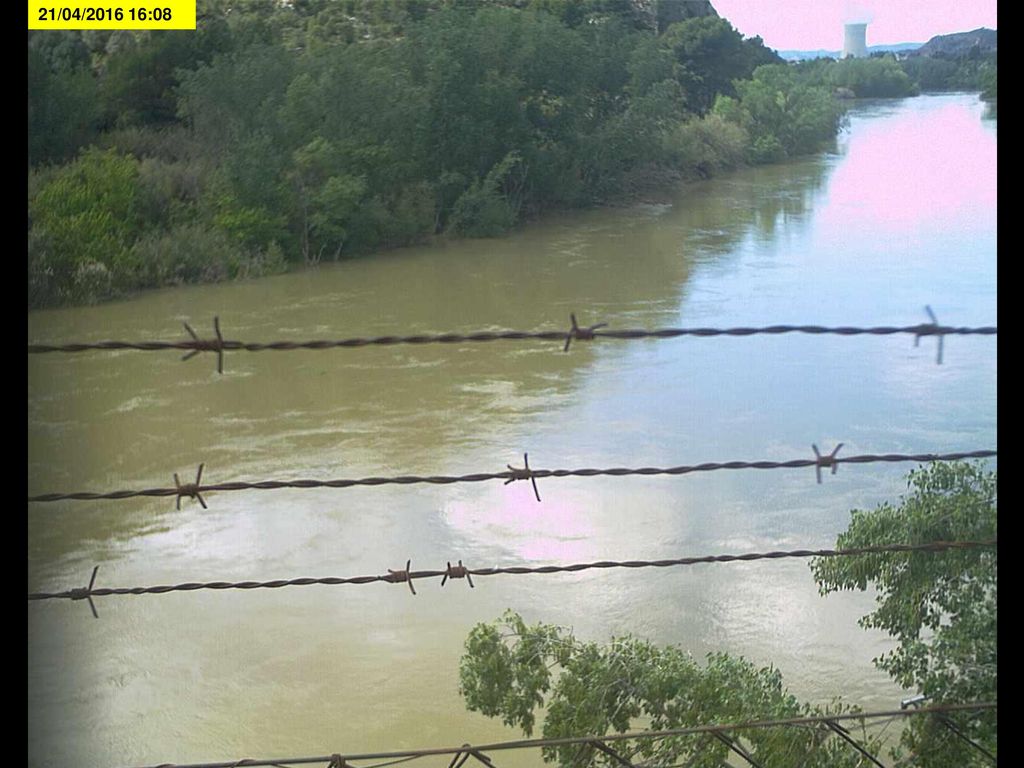

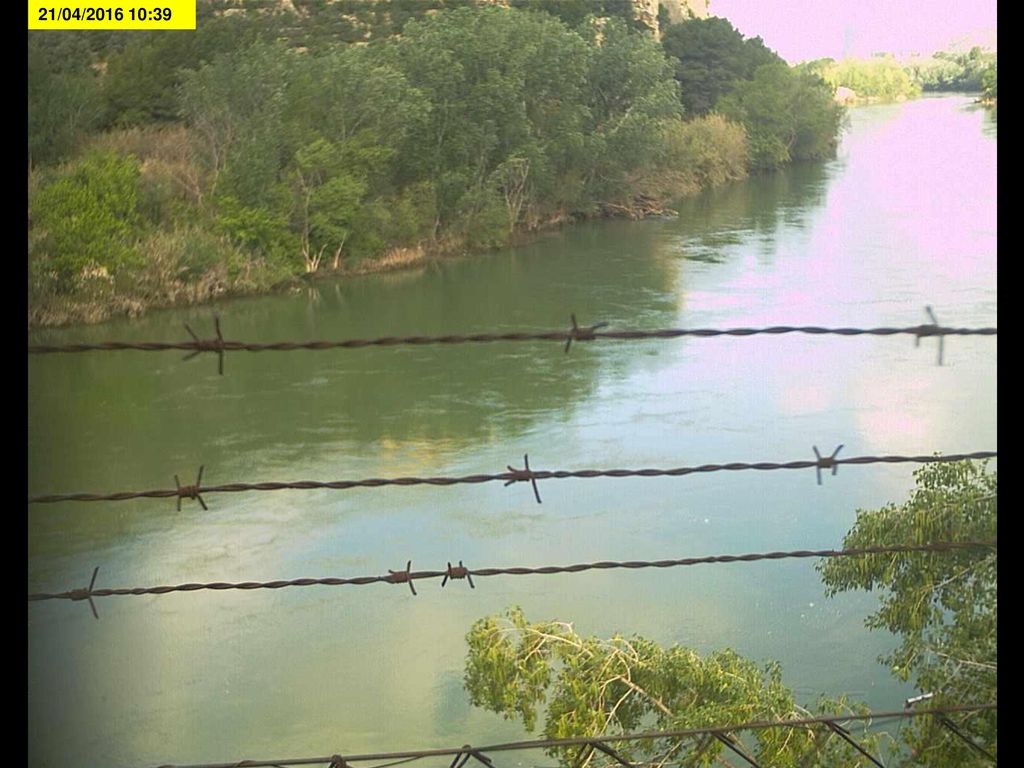

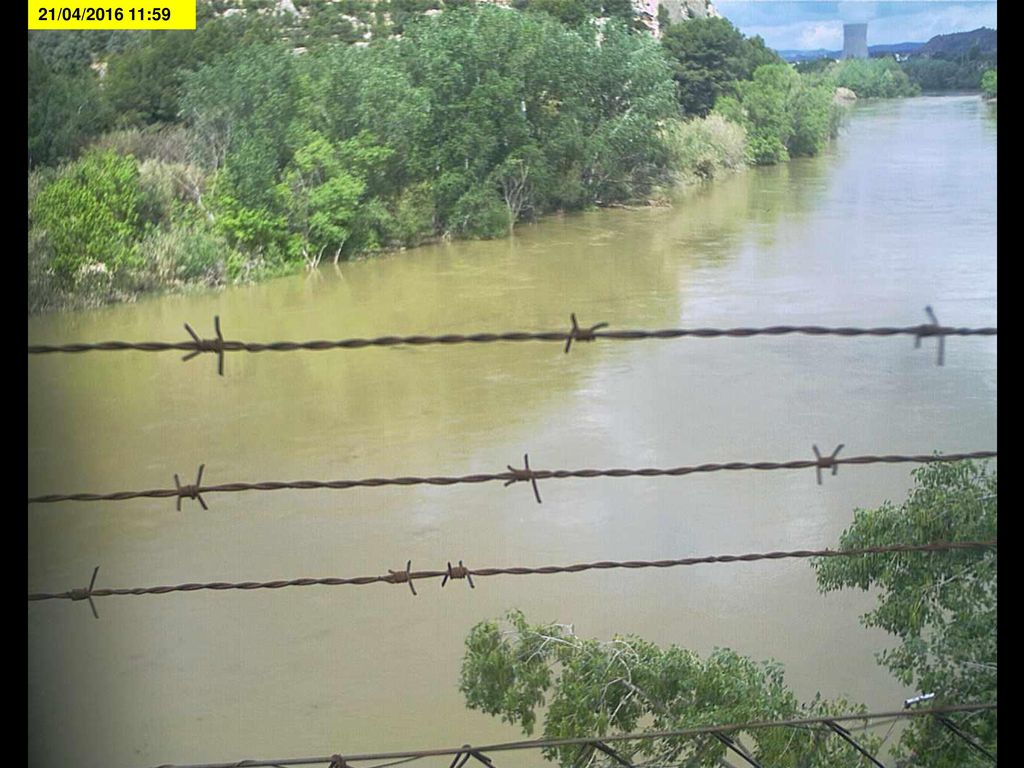

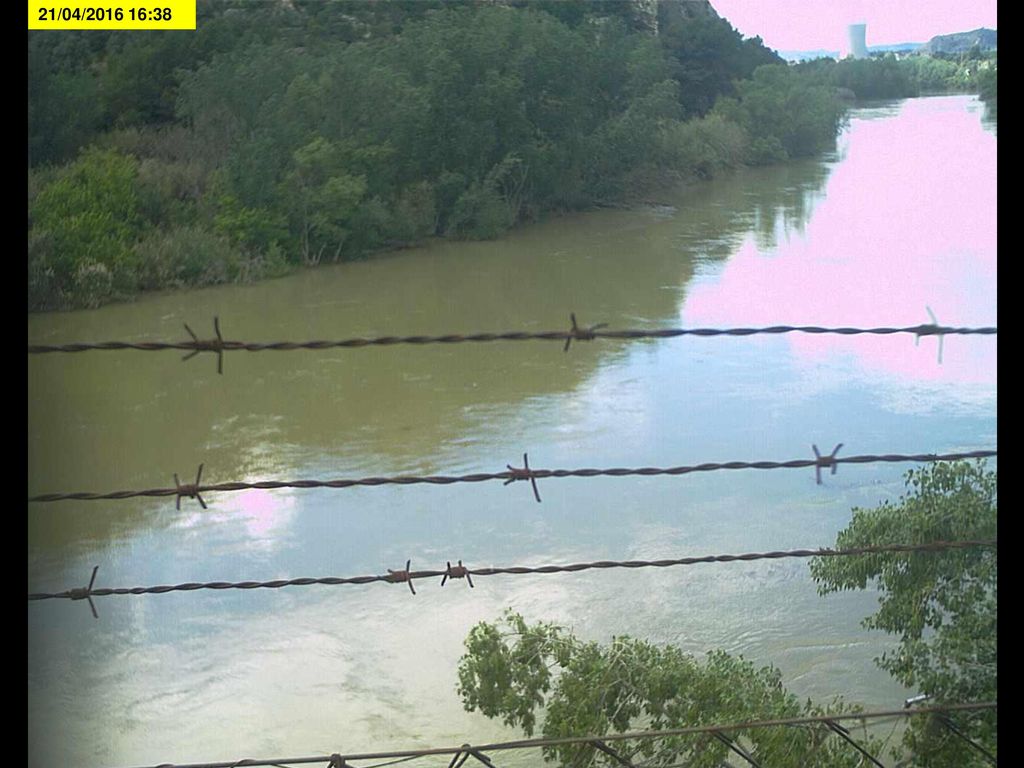

10 Fotografías del desembalse

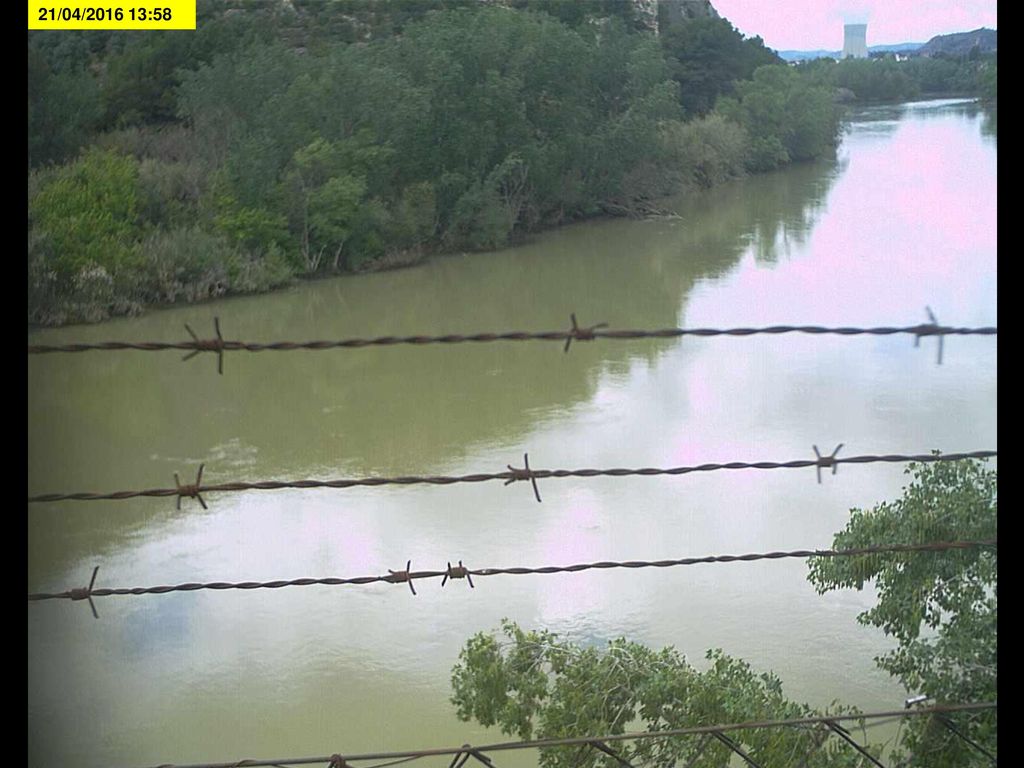

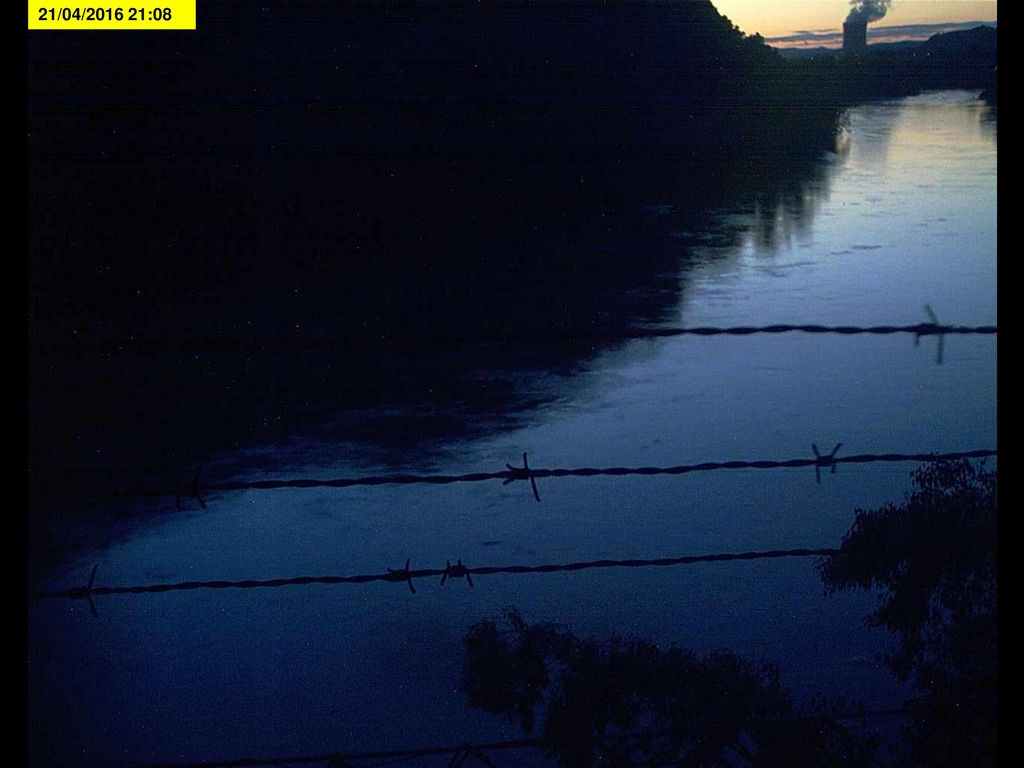

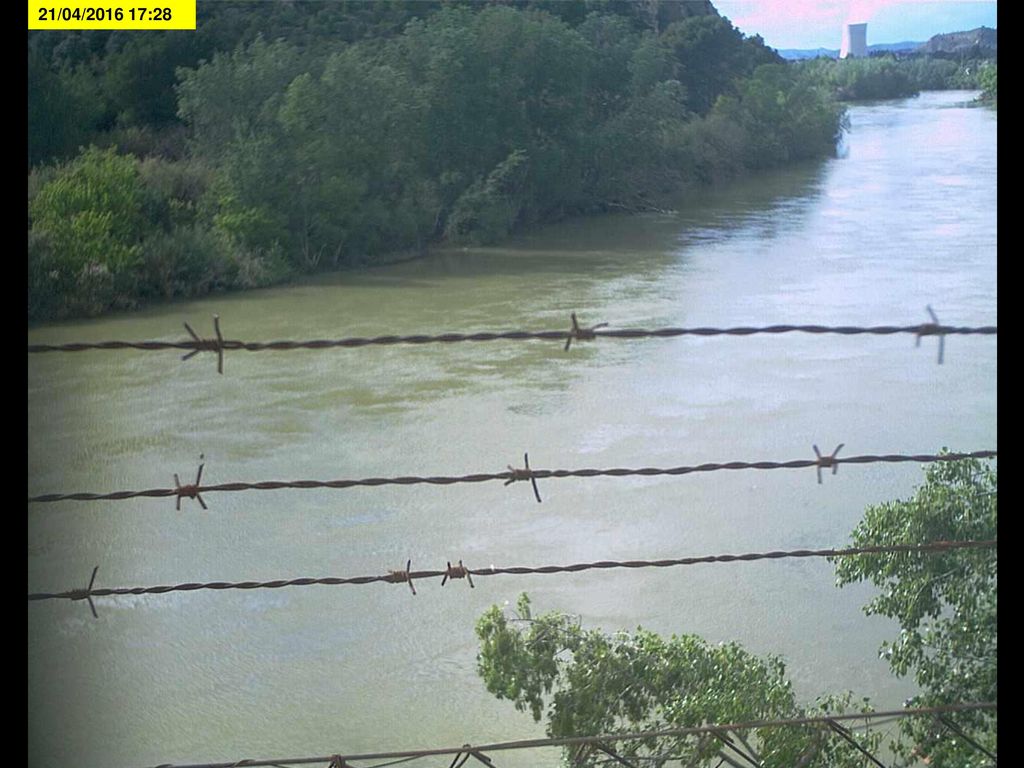

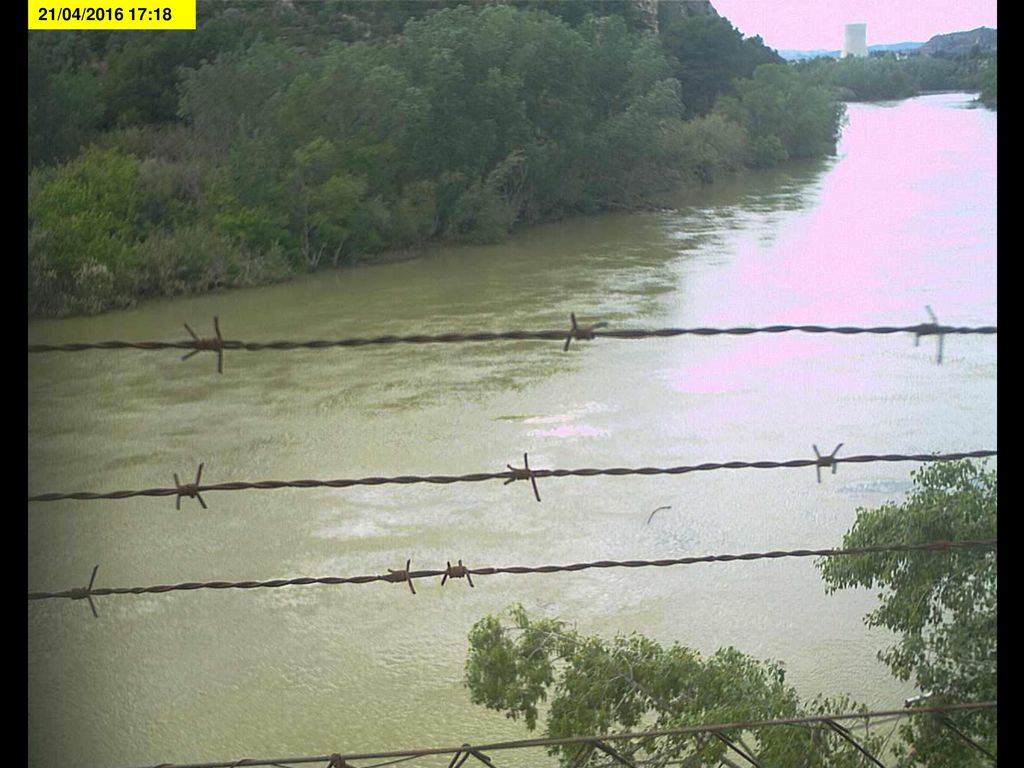

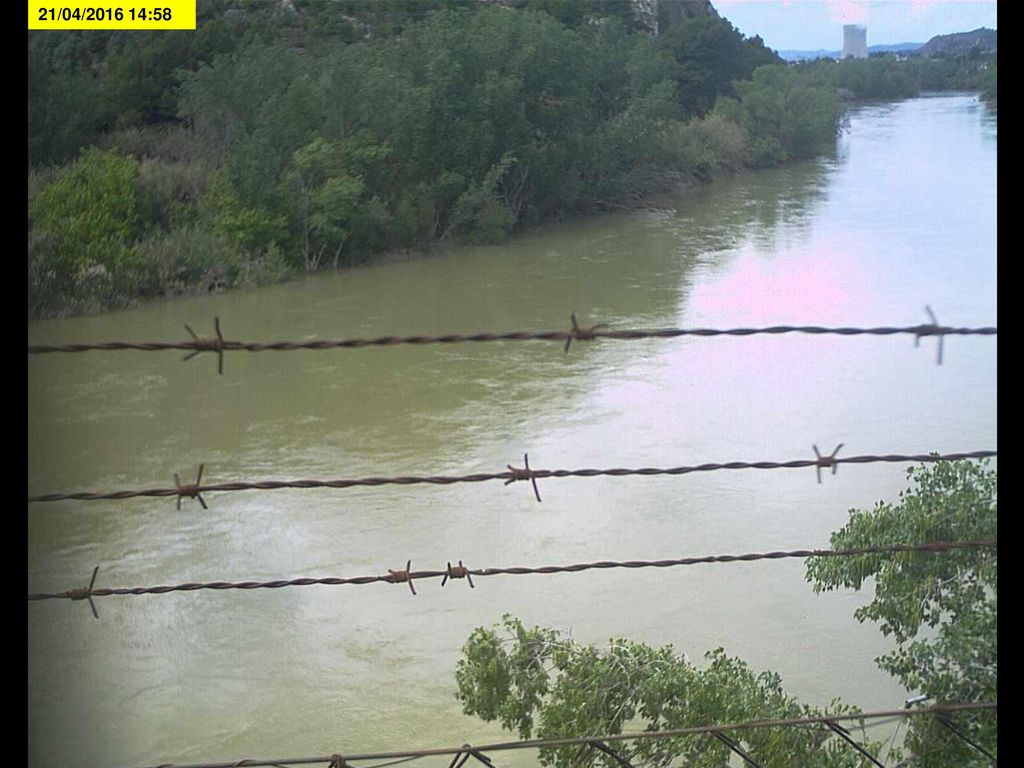

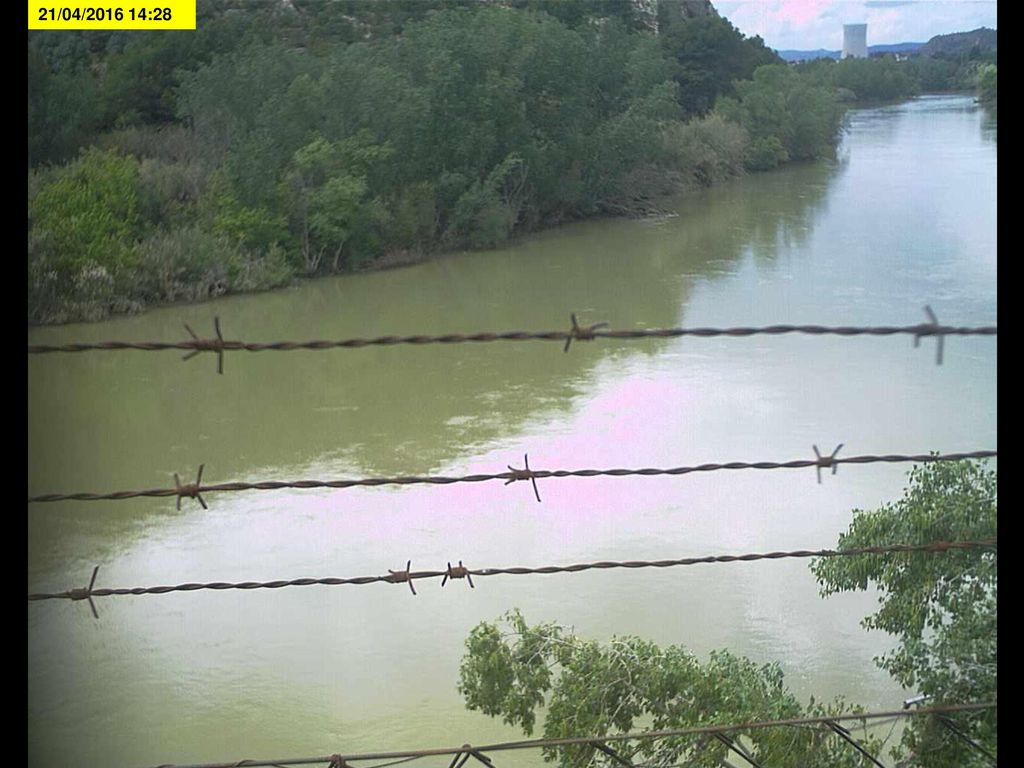

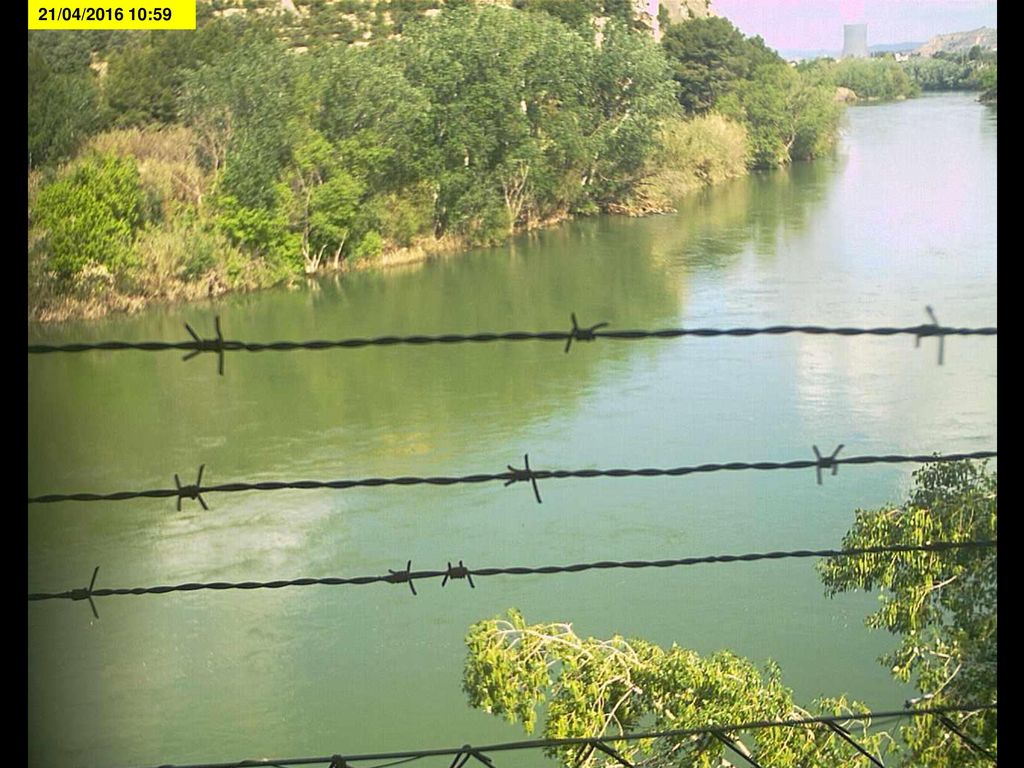

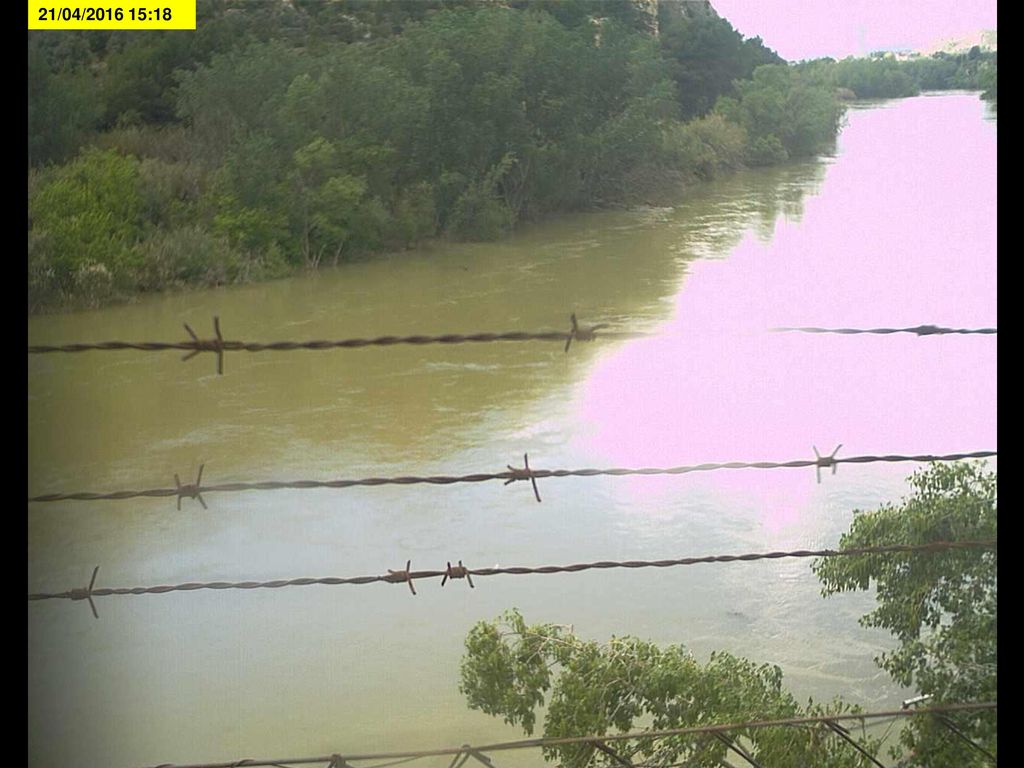

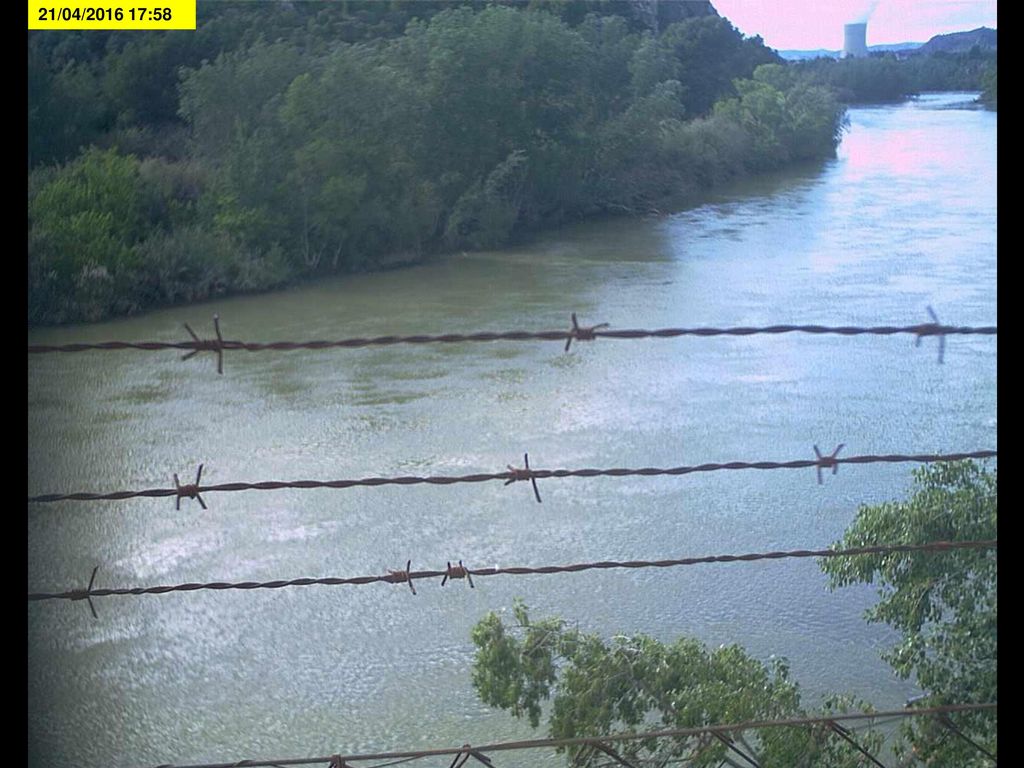

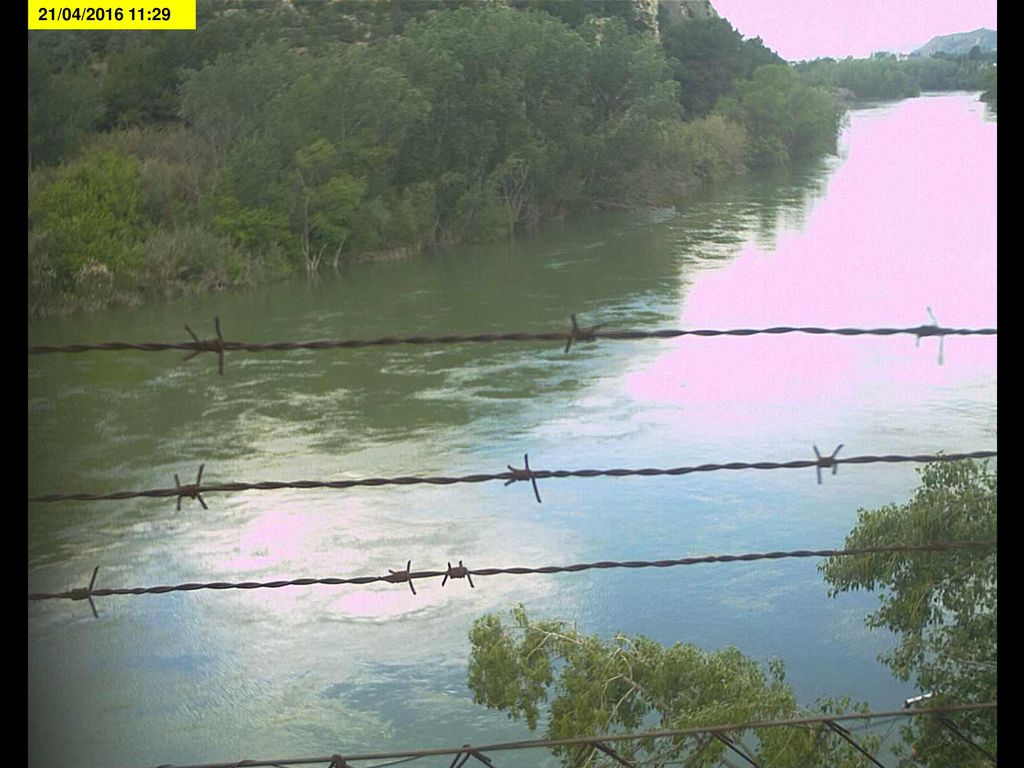

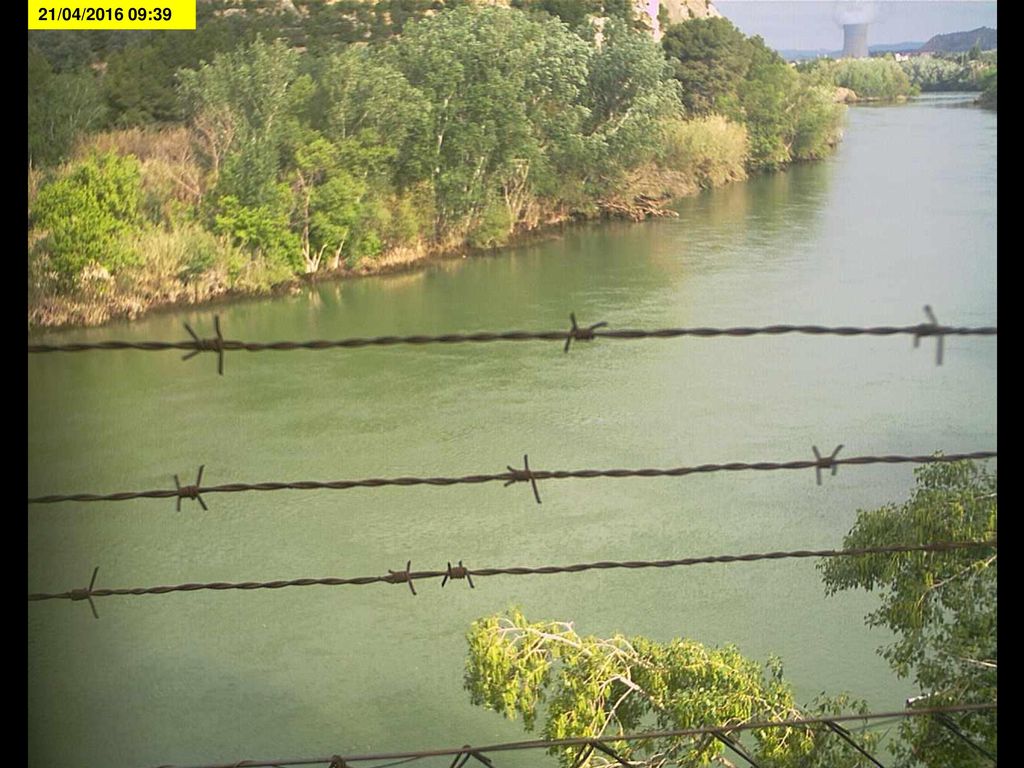

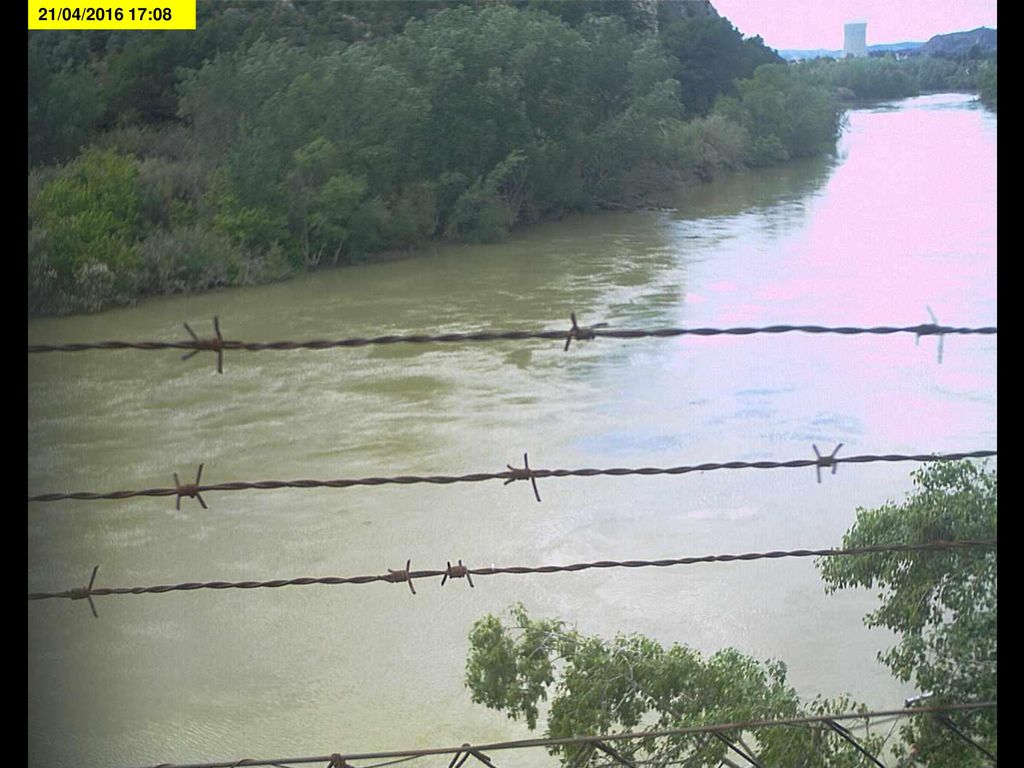

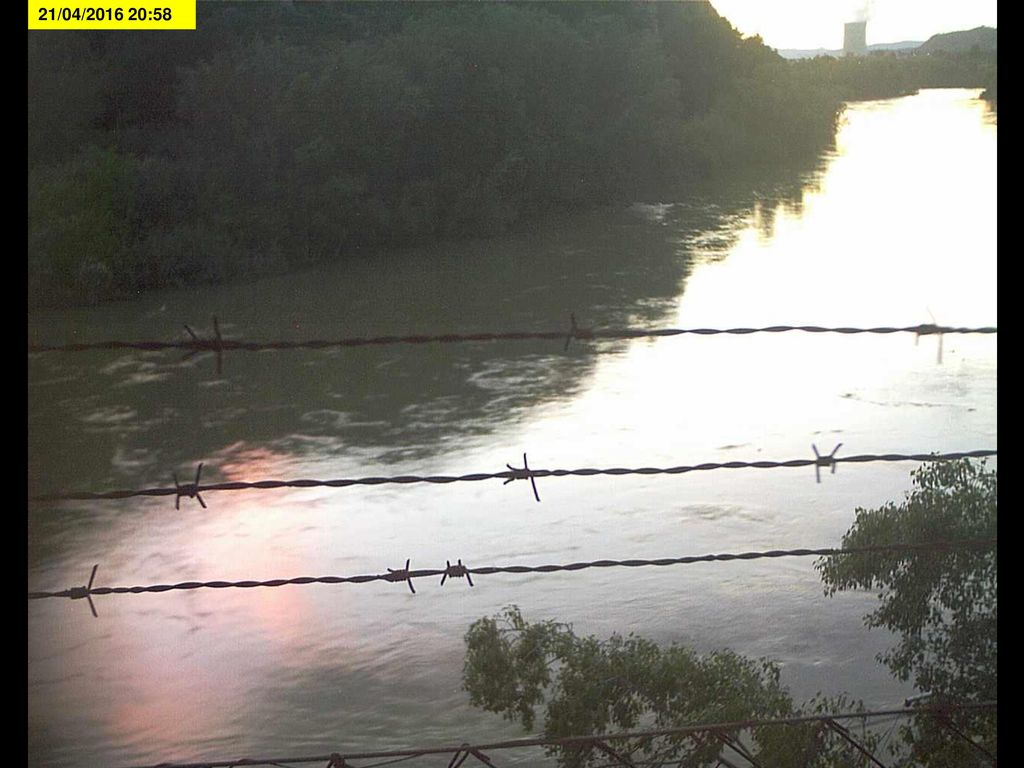

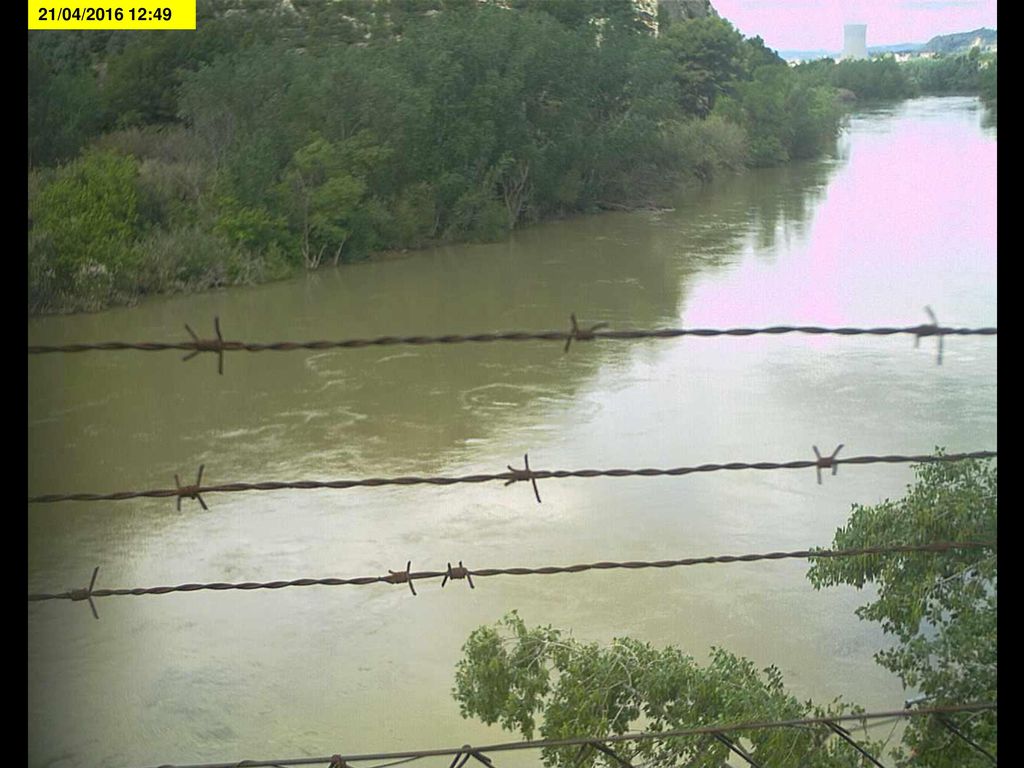

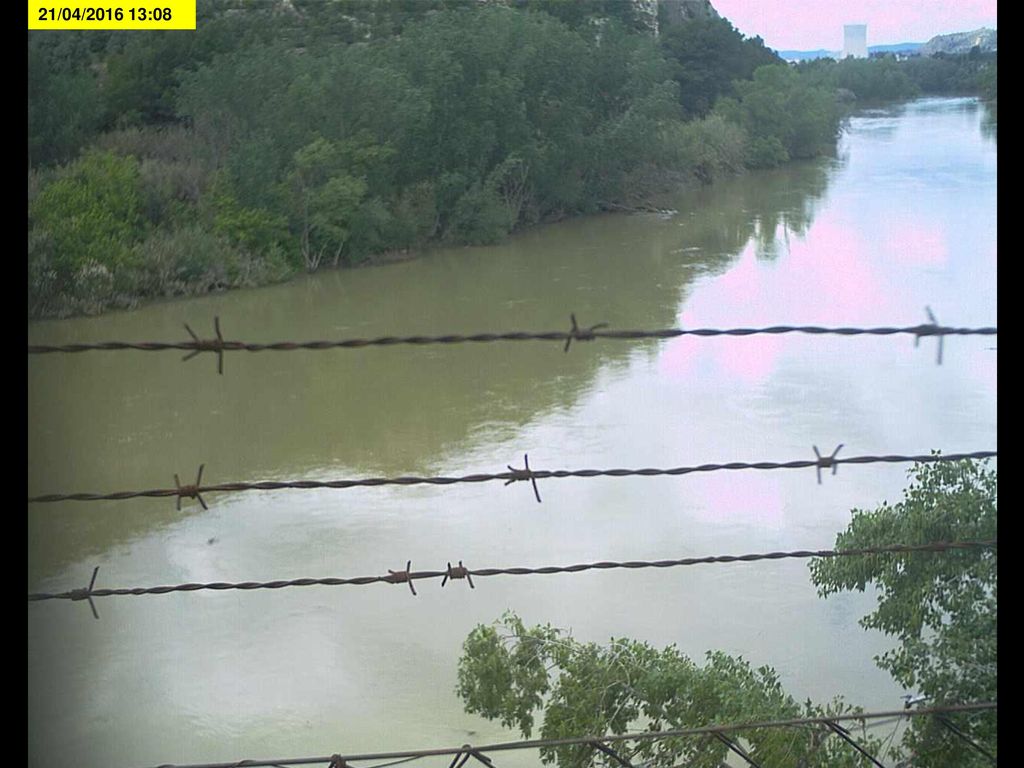

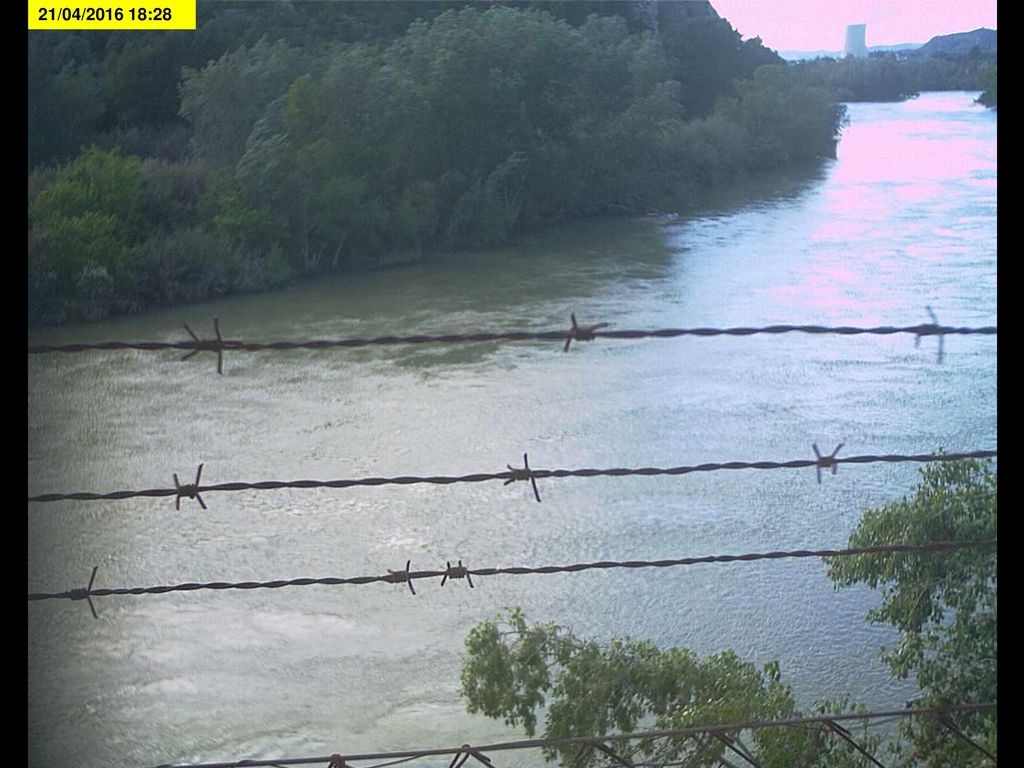

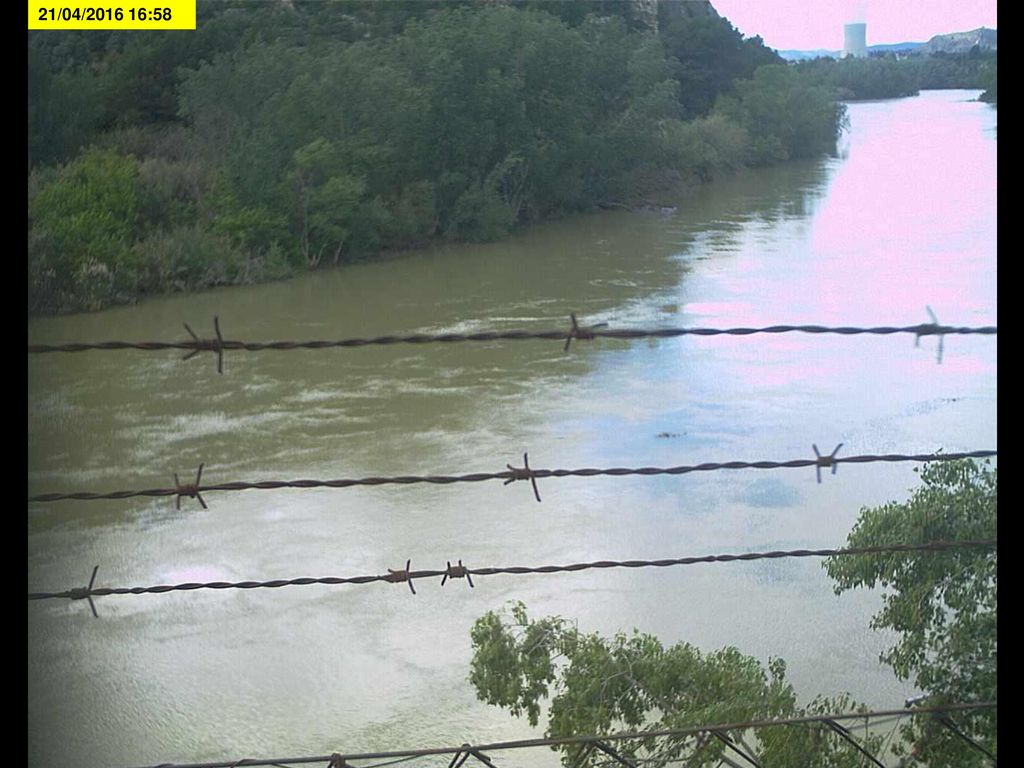

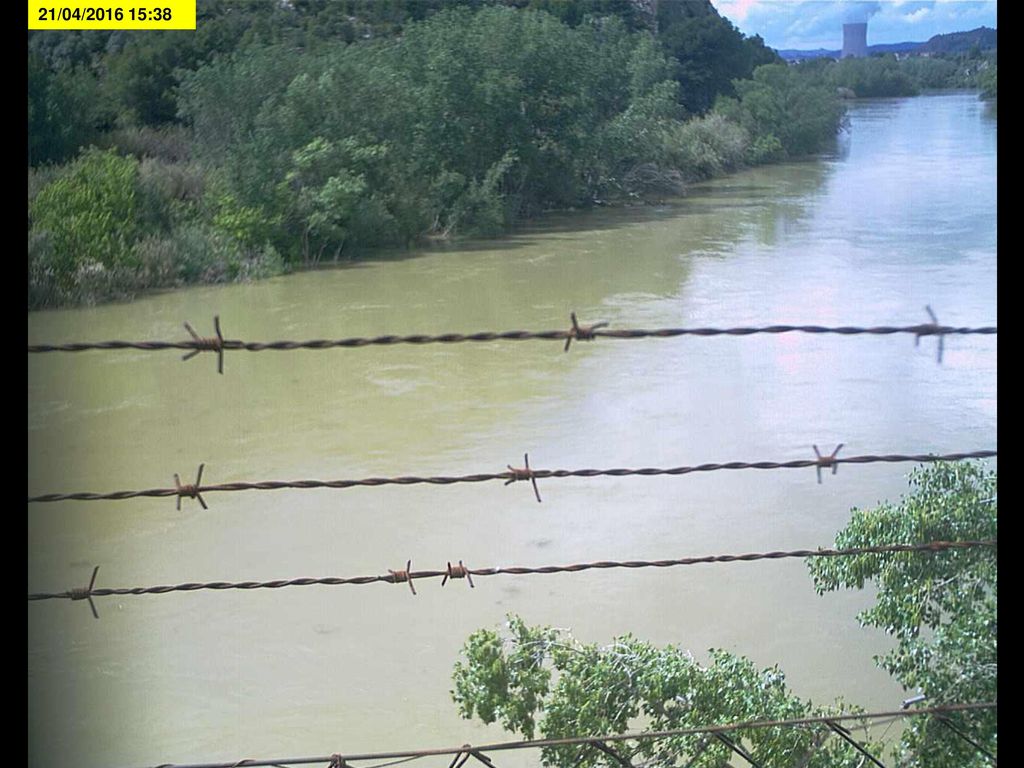

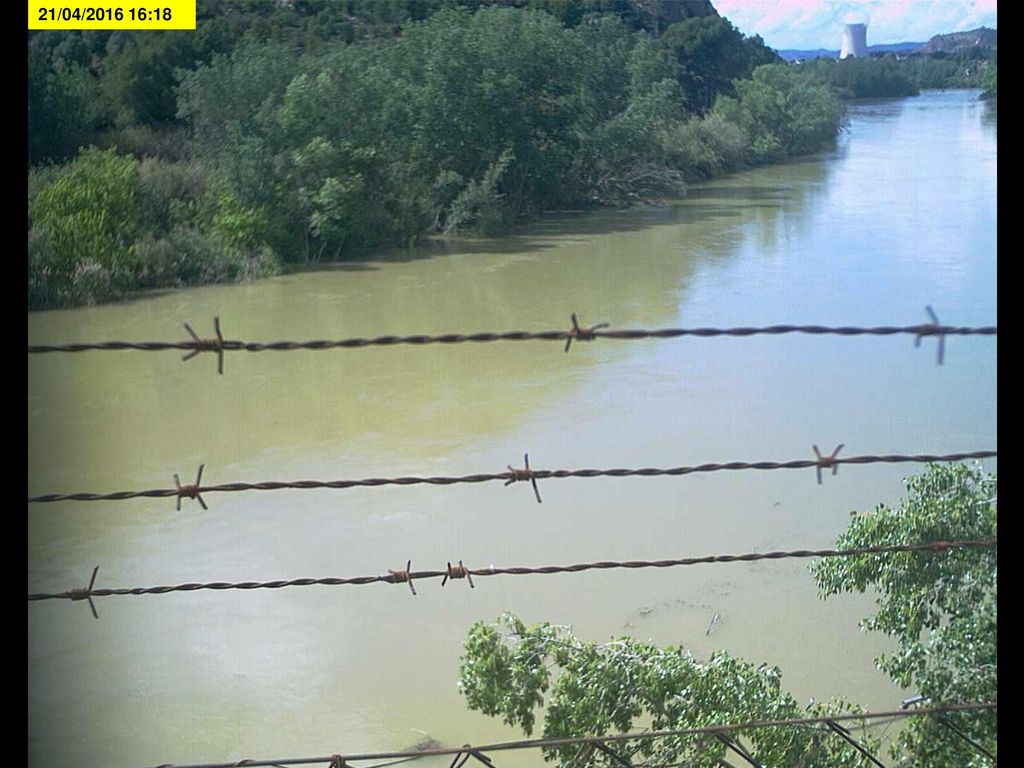

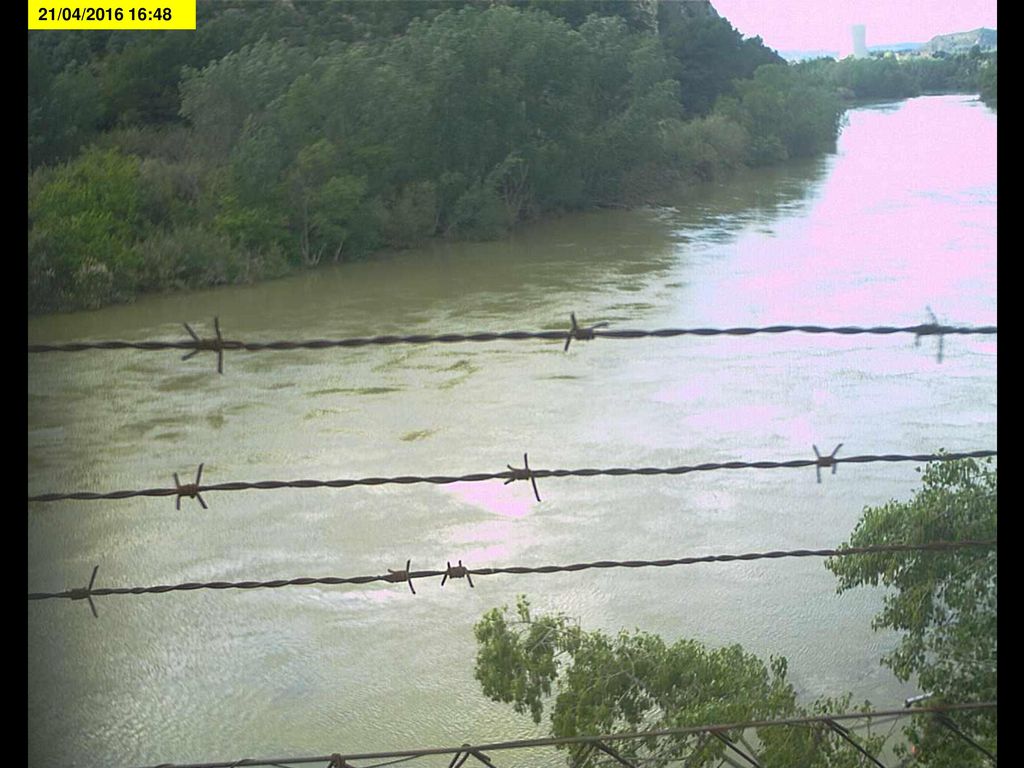

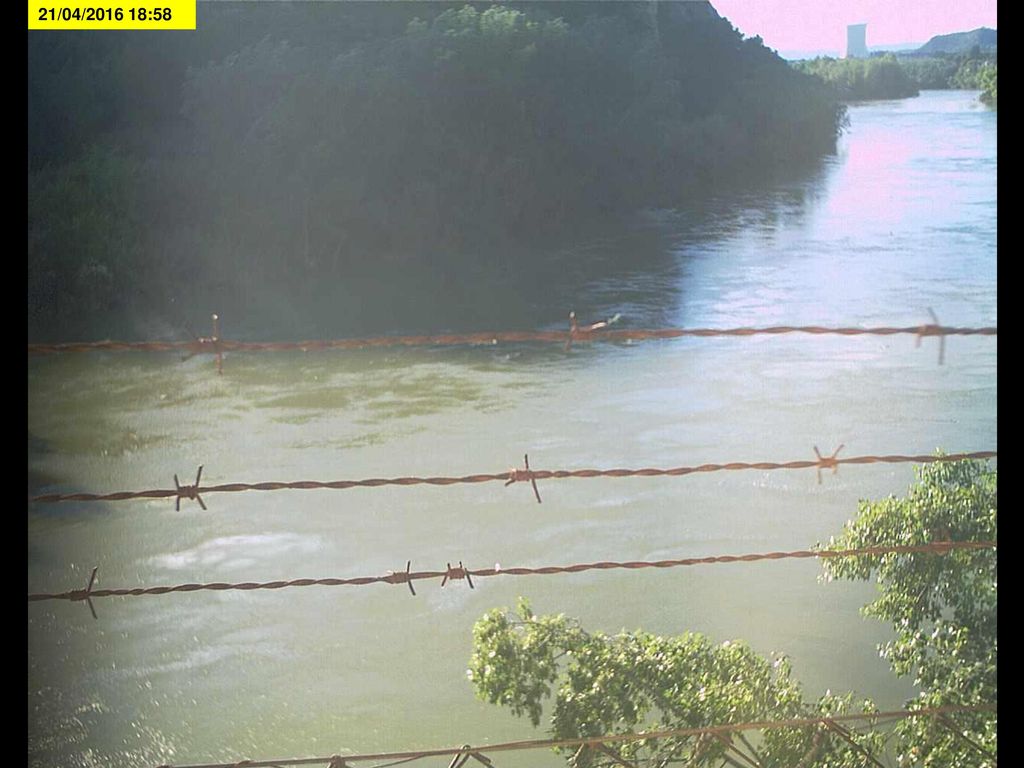

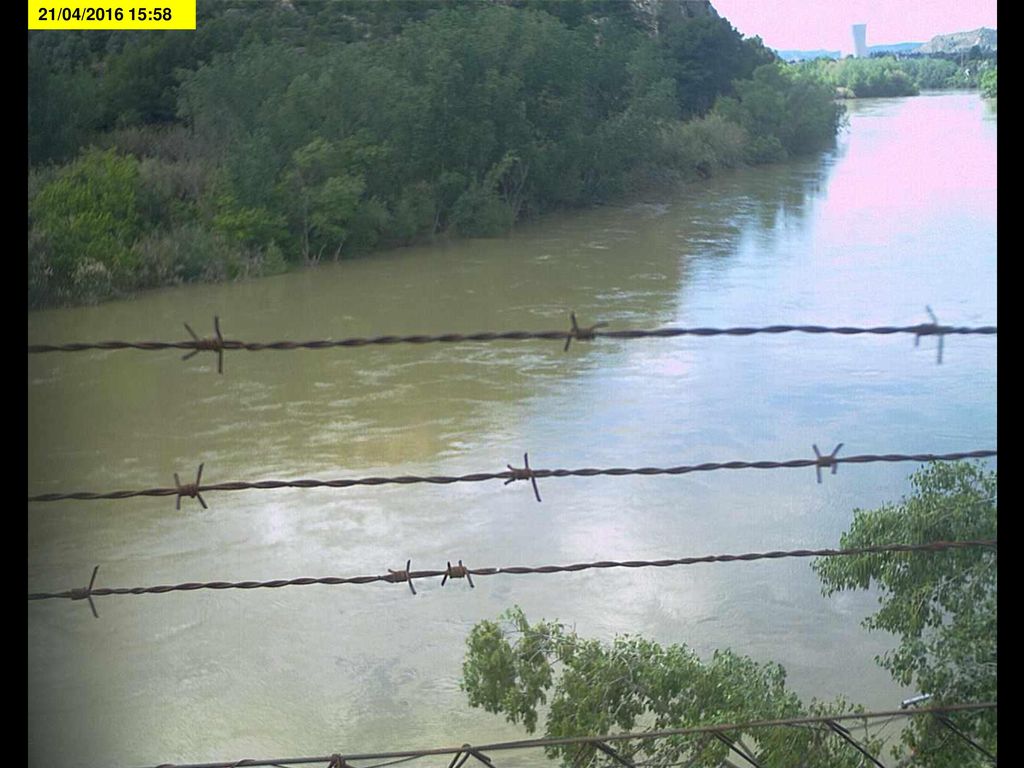

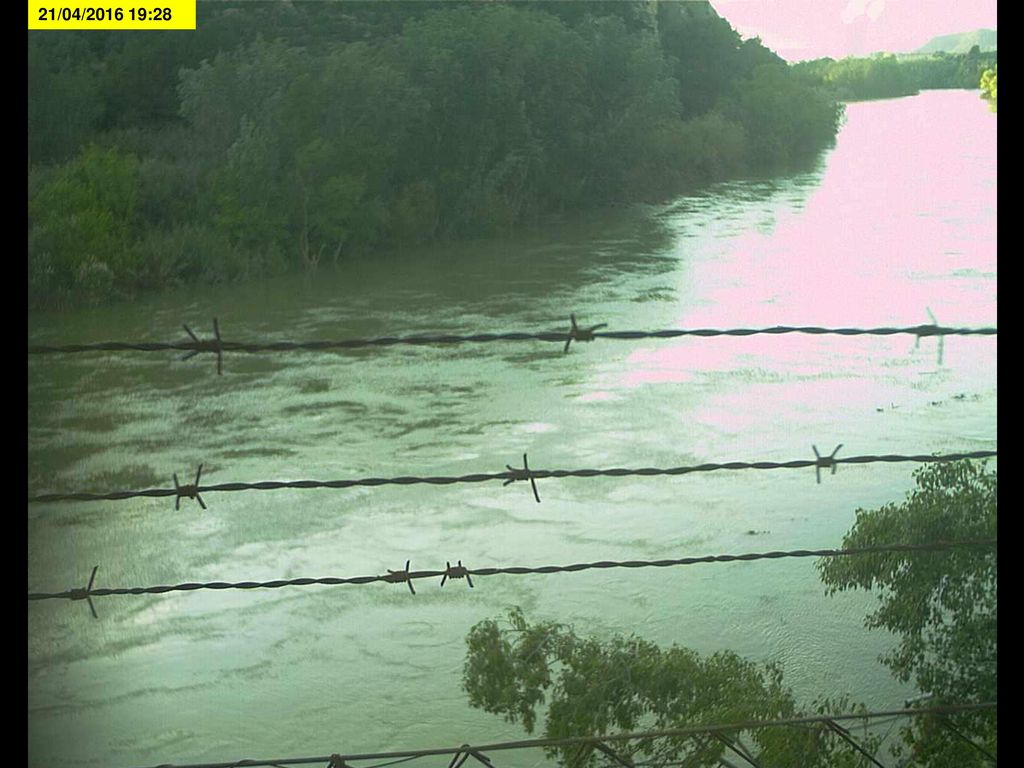

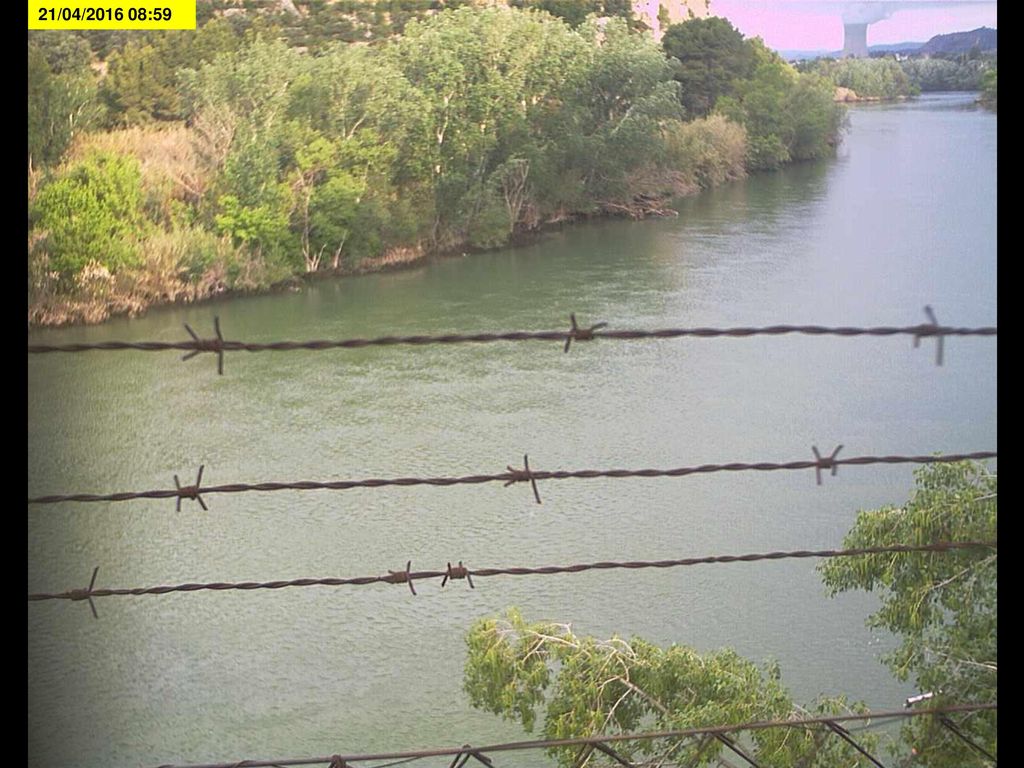

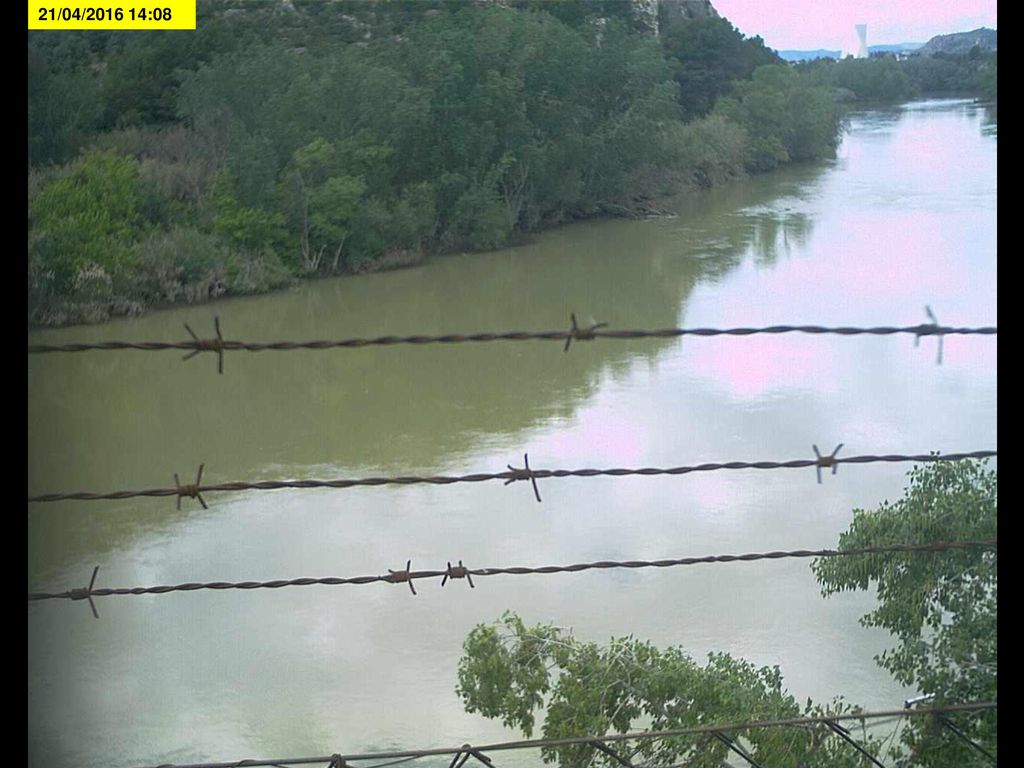

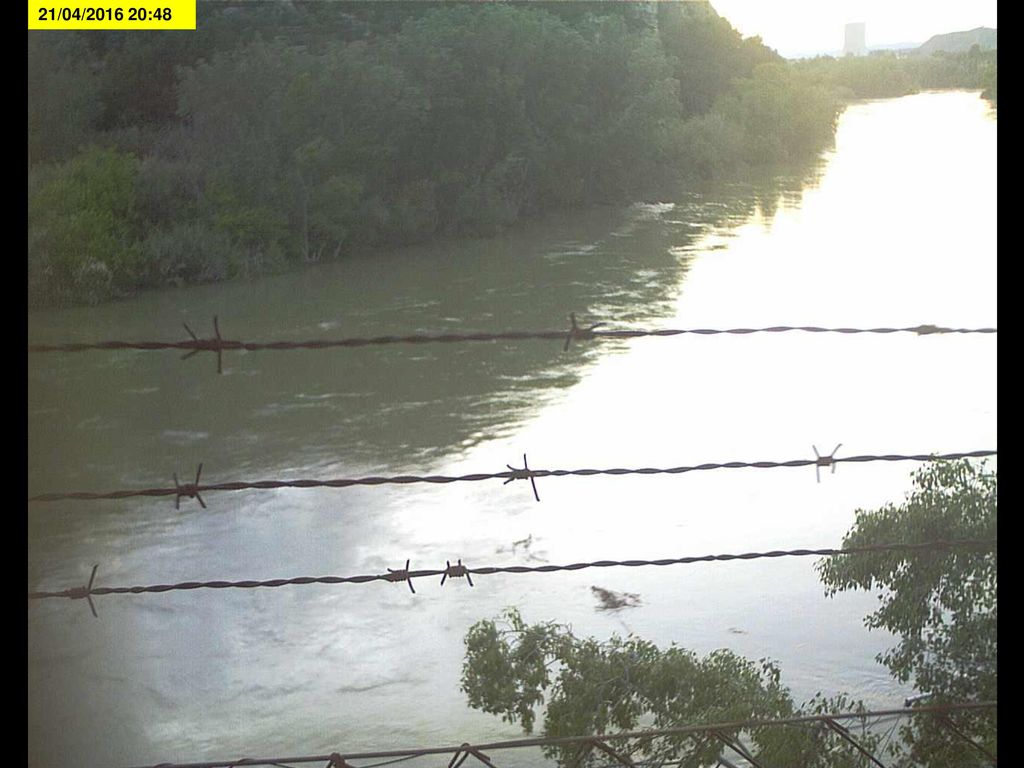

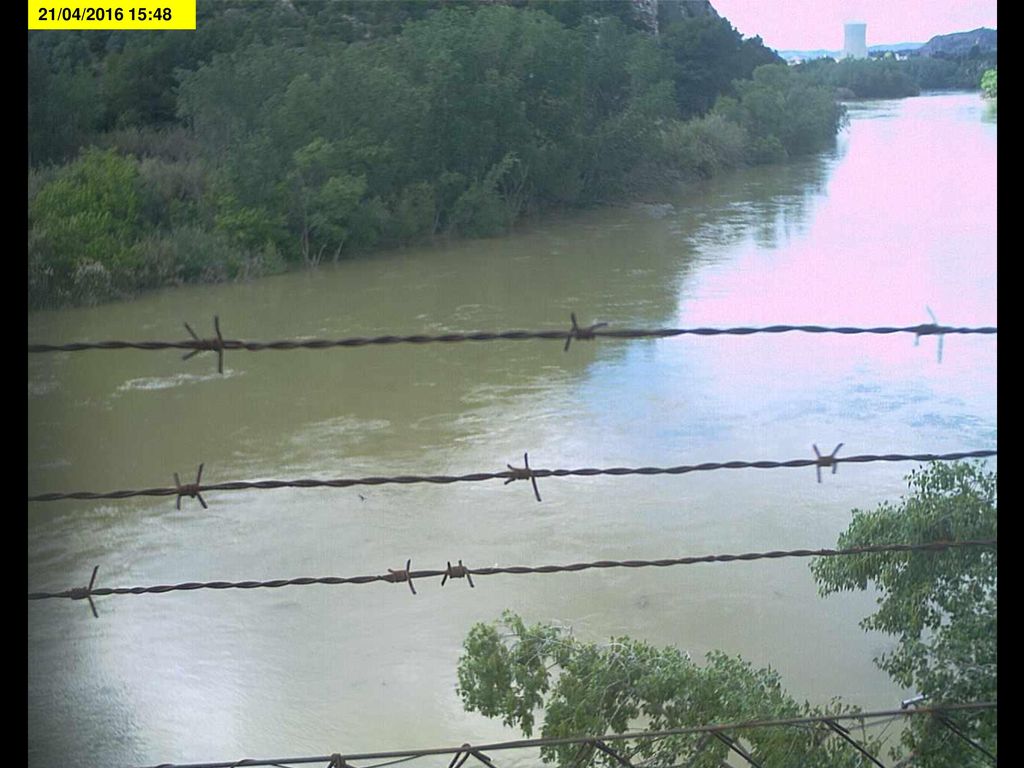

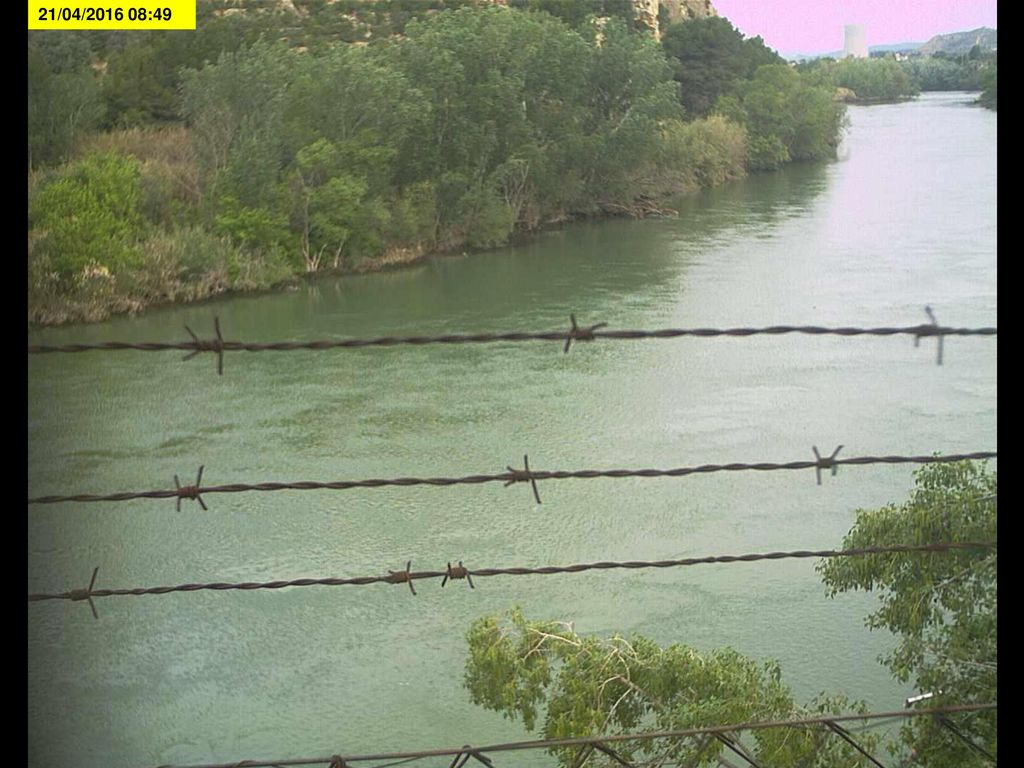

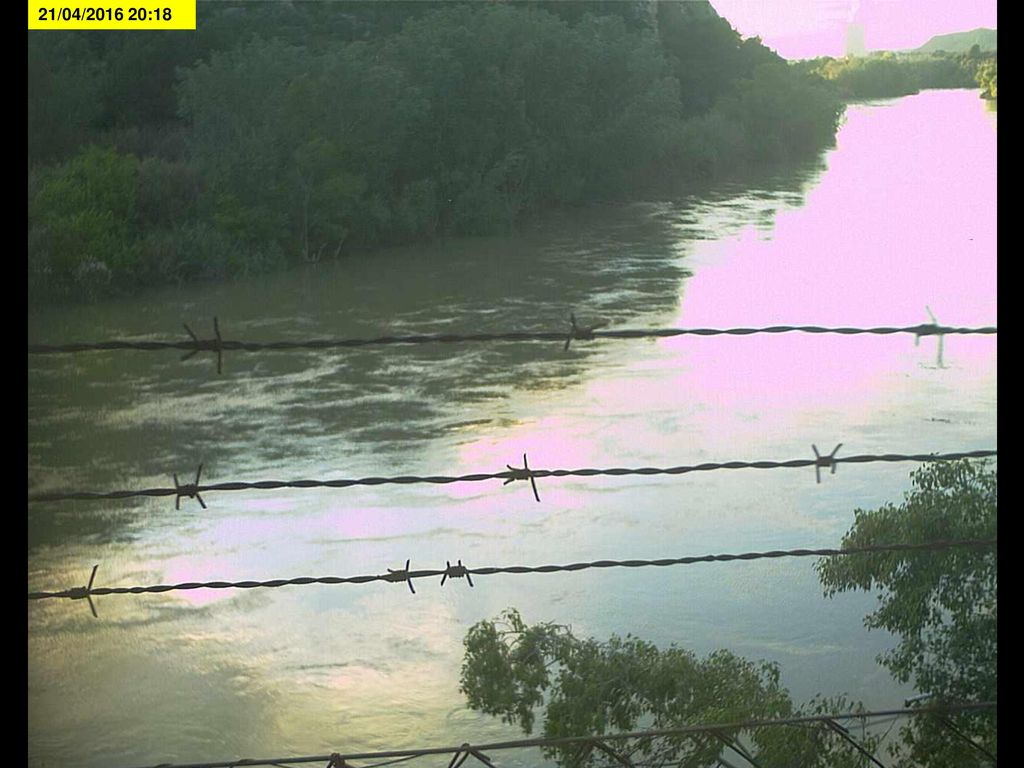

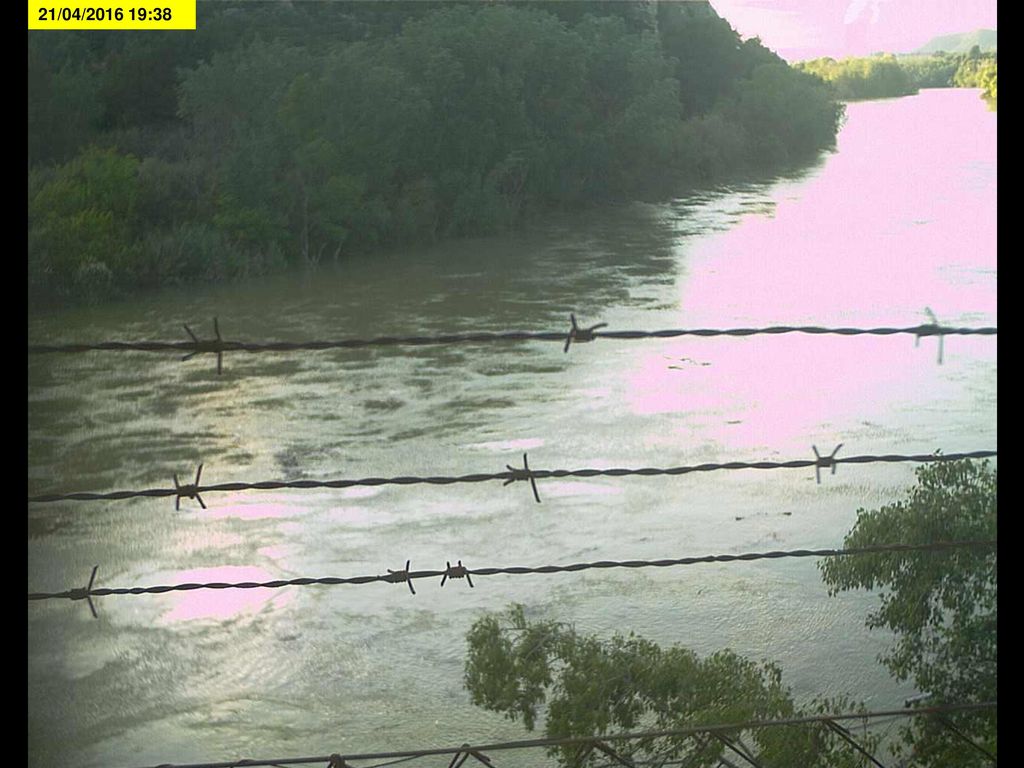

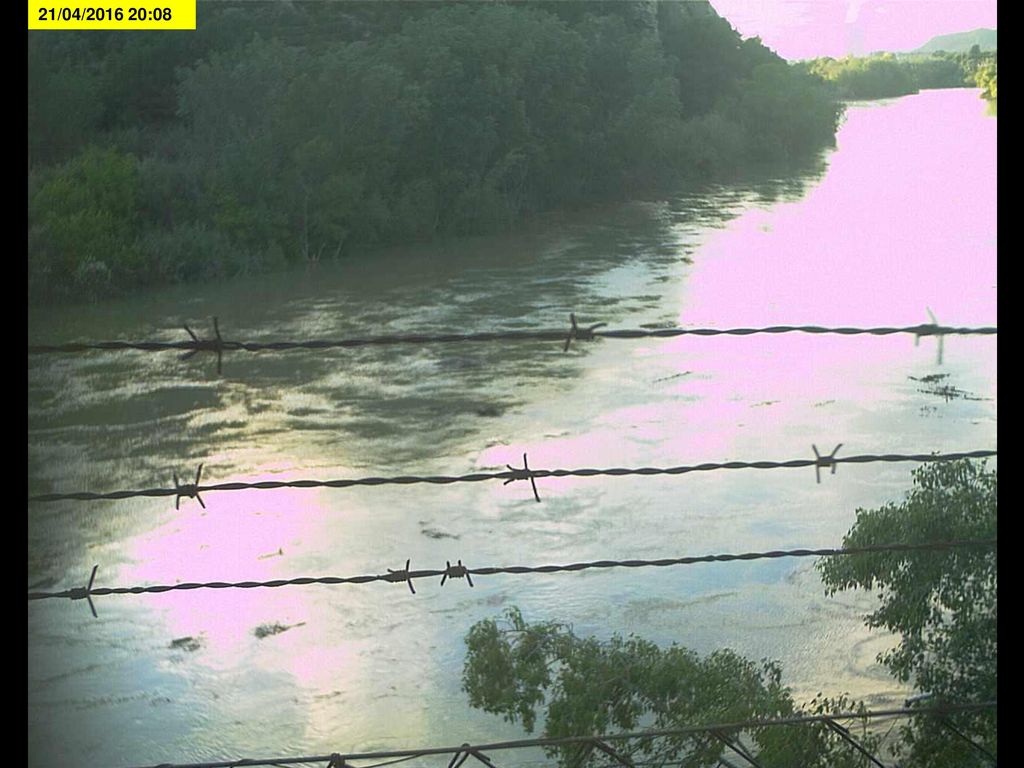

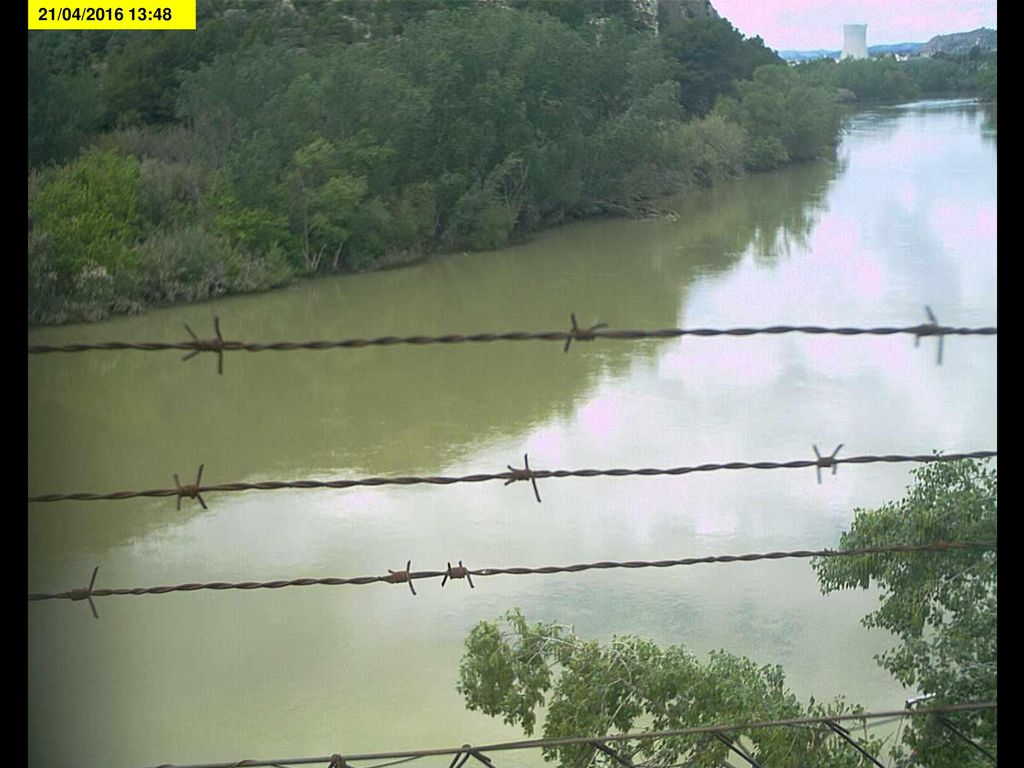

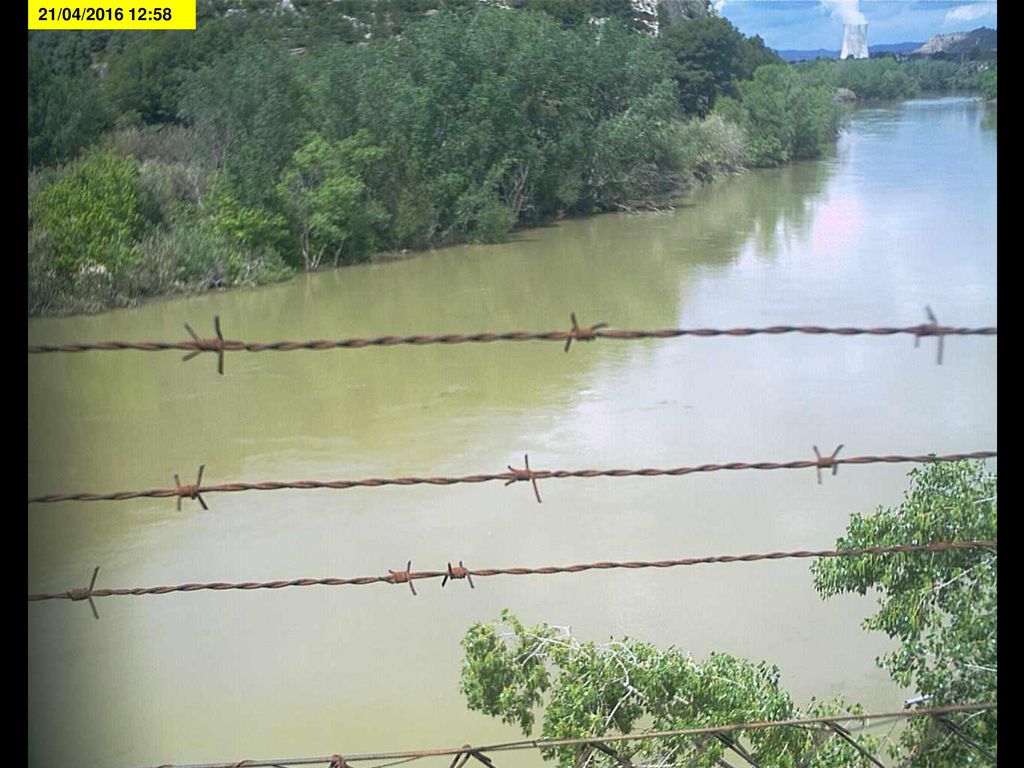

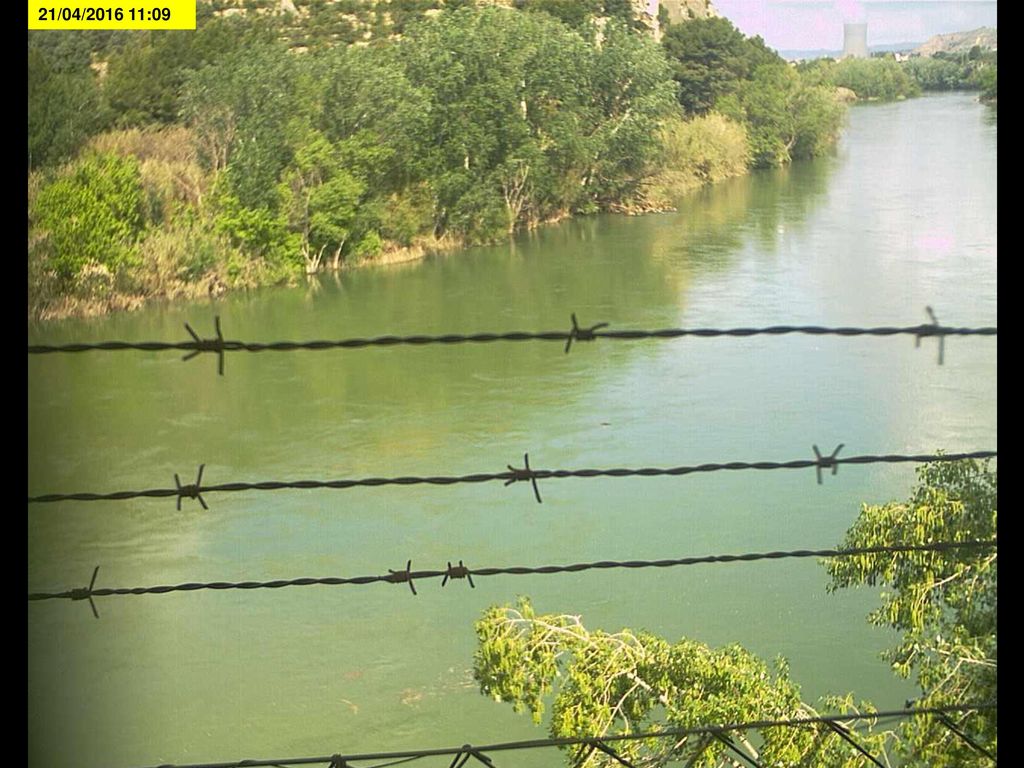

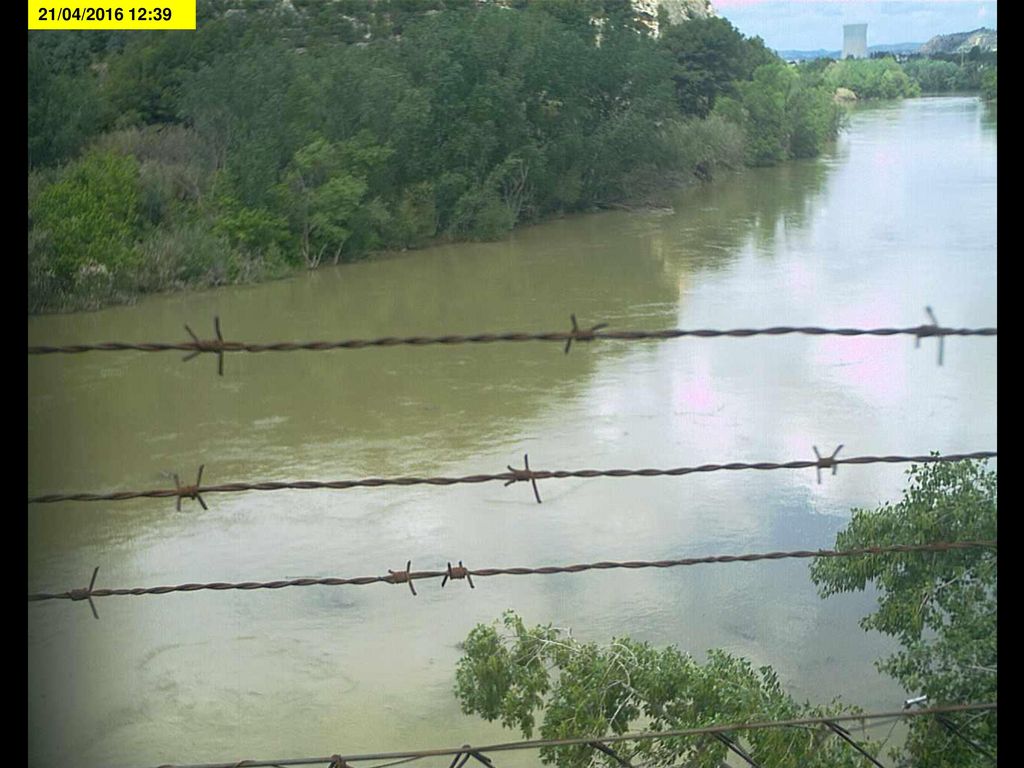

Tomadas por la estación de alerta del río Ebro en Ascó. Intervalos de 10 minutos. El funcionamiento de las estaciones de alerta de Ascó y Xerta ha sido satisfactorio durante todo el proceso de desembalse. En la estación de Flix, por avería en la bomba no se ha podido realizar el seguimiento de la evolución de la calidad en el río. La entrega de las muestras en el laboratorio de la CHE se ha realizado en la mañana del lunes 25/04/16.

11 21/04/ :39

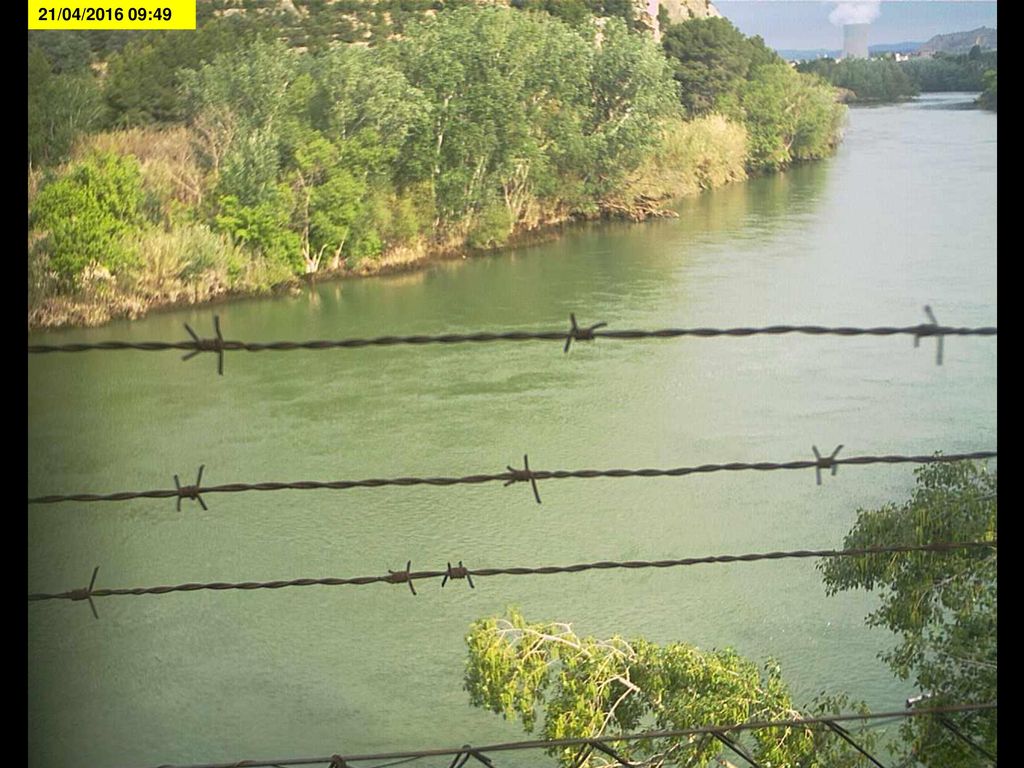

12 21/04/ :49

13 21/04/ :59

14 21/04/ :09

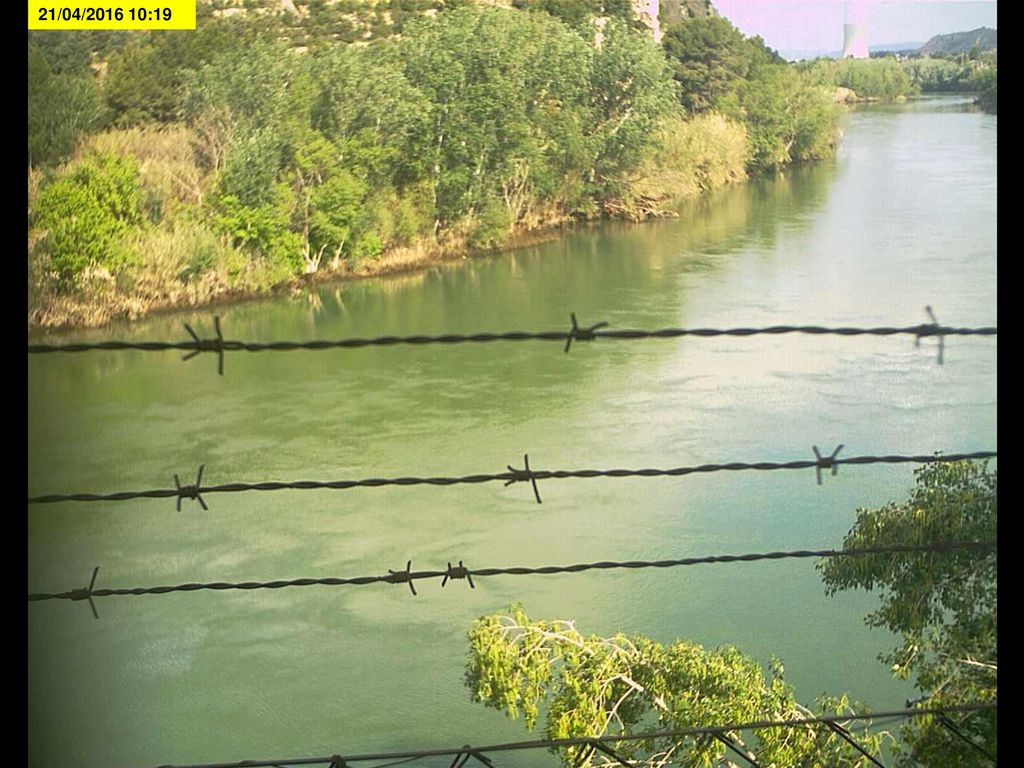

15 21/04/ :19

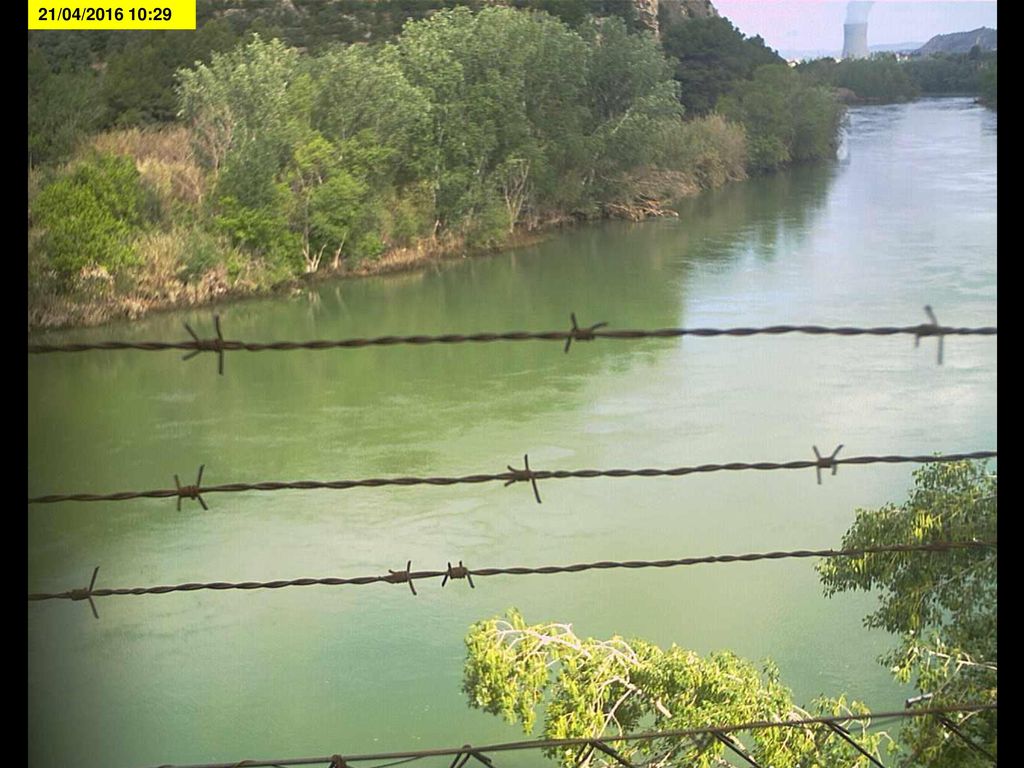

16 21/04/ :29

17 21/04/ :39

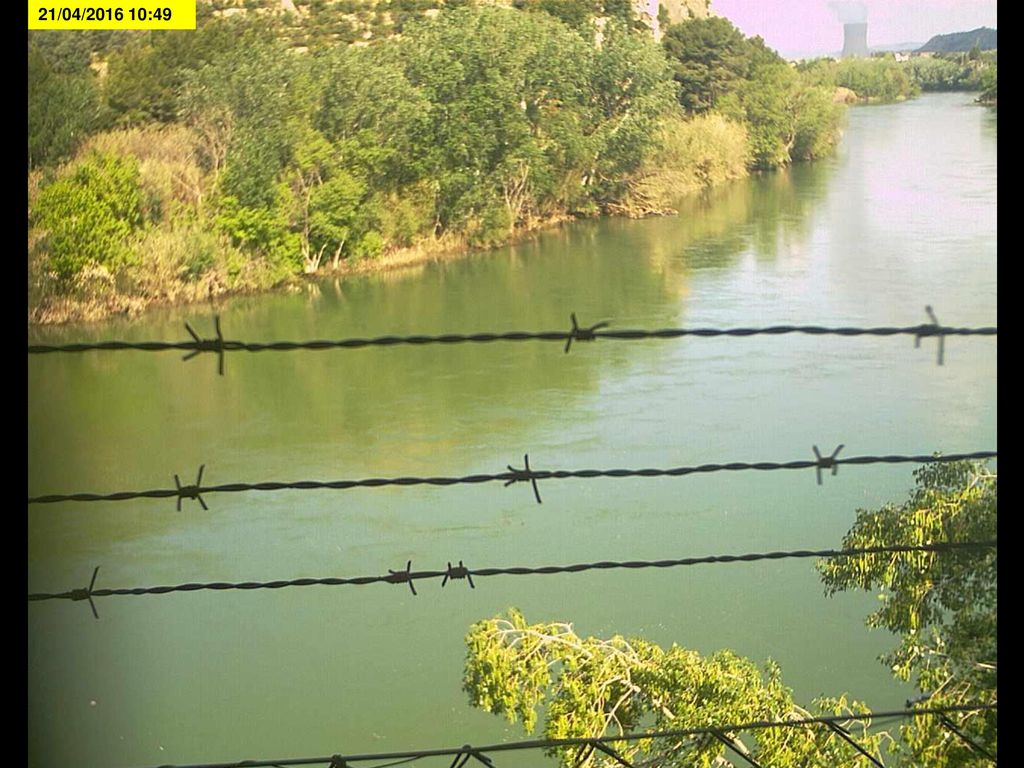

18 21/04/ :49

19 21/04/ :59

20 21/04/ :09

21 21/04/ :19

22 21/04/ :29

23 21/04/ :39

24 21/04/ :49

25 21/04/ :59

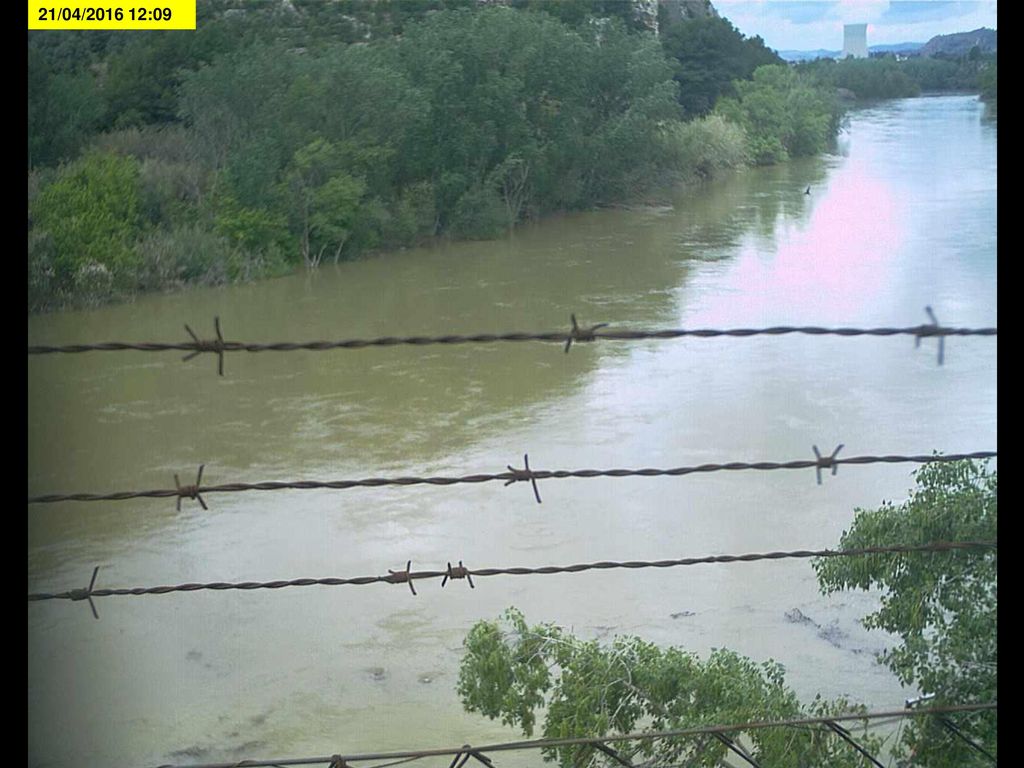

26 21/04/ :09

27 21/04/ :19

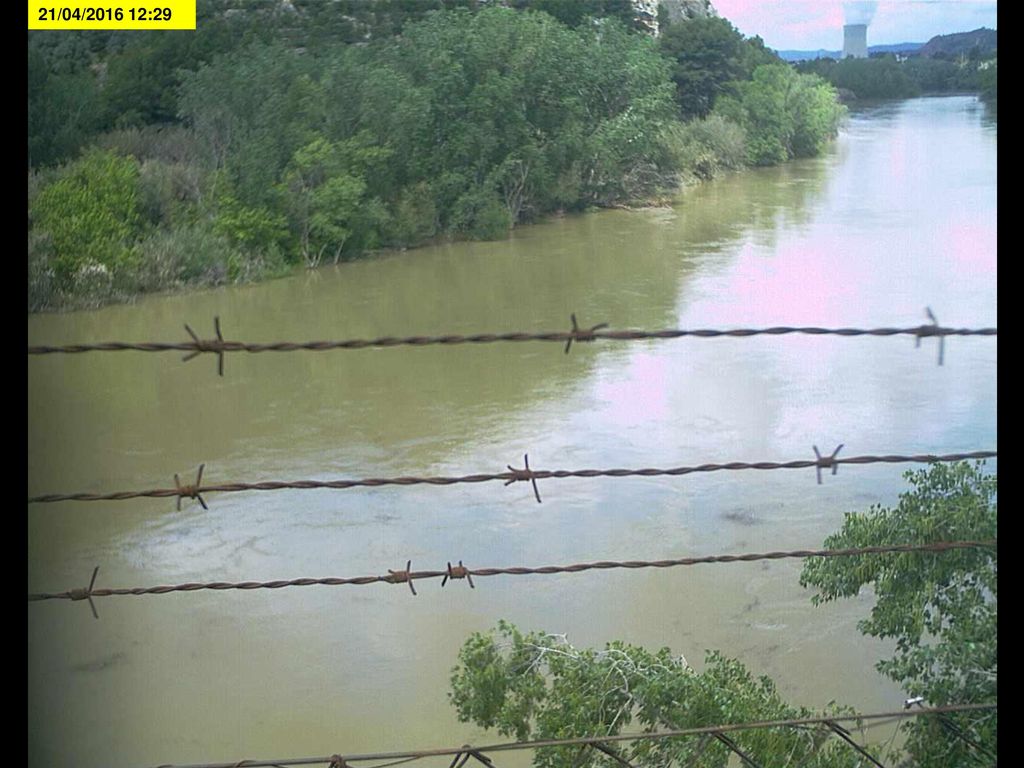

28 21/04/ :29

29 21/04/ :39

30 21/04/ :49

31 21/04/ :59

32 21/04/ :09

33 21/04/ :19

34 21/04/ :29

35 21/04/ :39

36 21/04/ :49

37 21/04/ :58

38 21/04/ :08

39 21/04/ :18

40 21/04/ :28

41 21/04/ :38

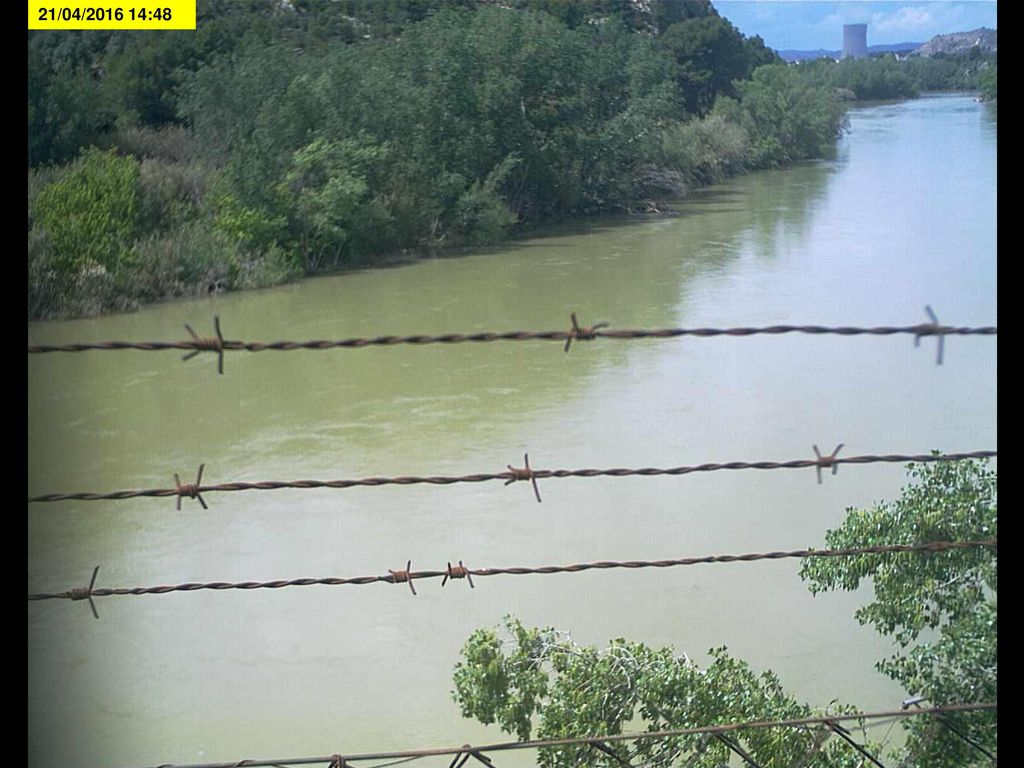

42 21/04/ :48

43 21/04/ :58

44 21/04/ :08

45 21/04/ :18

46 21/04/ :28

47 21/04/ :38

48 21/04/ :48

49 21/04/ :58

50 21/04/ :08

51 21/04/ :18

52 21/04/ :28

53 21/04/ :38

54 21/04/ :48

55 21/04/ :58

56 21/04/ :08

57 21/04/ :18

58 21/04/ :28

59 21/04/ :38

60 21/04/ :48

61 21/04/ :58

62 21/04/ :08

63 21/04/ :18

64 21/04/ :28

65 21/04/ :38

66 21/04/ :48

67 21/04/ :58

68 21/04/ :08

69 21/04/ :18

70 21/04/ :28

71 21/04/ :38

72 21/04/ :48

73 21/04/ :58

74 21/04/ :08

75 21/04/ :18

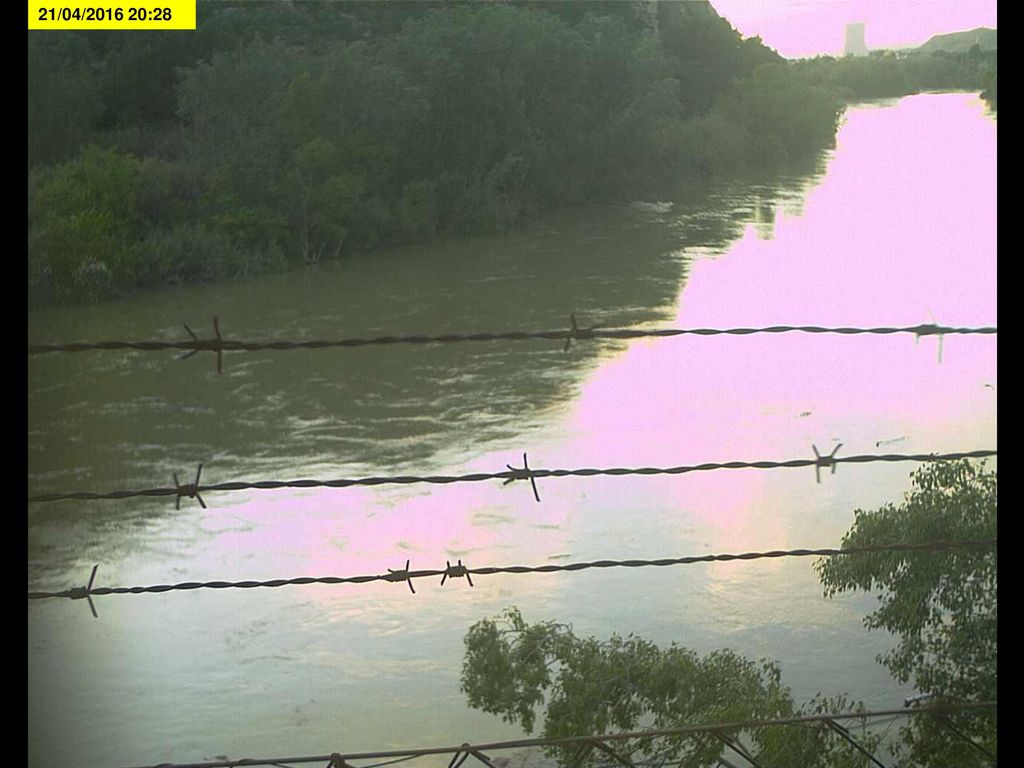

76 21/04/ :28

77 21/04/ :38

78 21/04/ :48

79 21/04/ :58

80 21/04/ :08

81 21/04/ :18

82 21/04/ :28

83 21/04/ :38

84 21/04/ :48

85 21/04/ :58

86 21/04/ :08

87 GRACIAS POR VUESTRO INTERÉS Y... ... HASTA EL PRÓXIMO DESEMBALSE
FIN DE LA PRESENTACIÓN GRACIAS POR VUESTRO INTERÉS Y... ... HASTA EL PRÓXIMO DESEMBALSE
