3 ENERGÍA MAREOMOTRIZ La energía mareomotriz aprovecha la diferencia de potencial que se deriva de la diferencia de nivel del agua del mar provocado por las mareas. infografía de consumer

4 MAREAS El fenómeno de las mareas, es decir, la fluctuación periódica del nivel de los océanos, se debe principalmente a la atracción gravitatoria de la Luna, en menor medida del Sol y al movimiento de rotación de la Tierra. Otros factores son la forma y fisionomía del relieve de las costas y del fondo, los fenómenos meteorológicos, etc.

5 DIFERENCIA DE NIVEL DEL AGUA ENTRE PLEAMAR Y BAJAMAR
En el mar Muerto y mares interiores= nula De escaso valor en el Mediterráneo y en el océano Pacífico. Notable en determinadas zonas del océano Atlántico

6 SEVERN RIVER – REINO UNIDO

7 KIMBERLEYS - AUSTRALIA

8 Passamaquoddy- U.S.A.

9 Bahia Fundy - Canada

10 ANNAPOLIS- bahía de Fundy Canadá

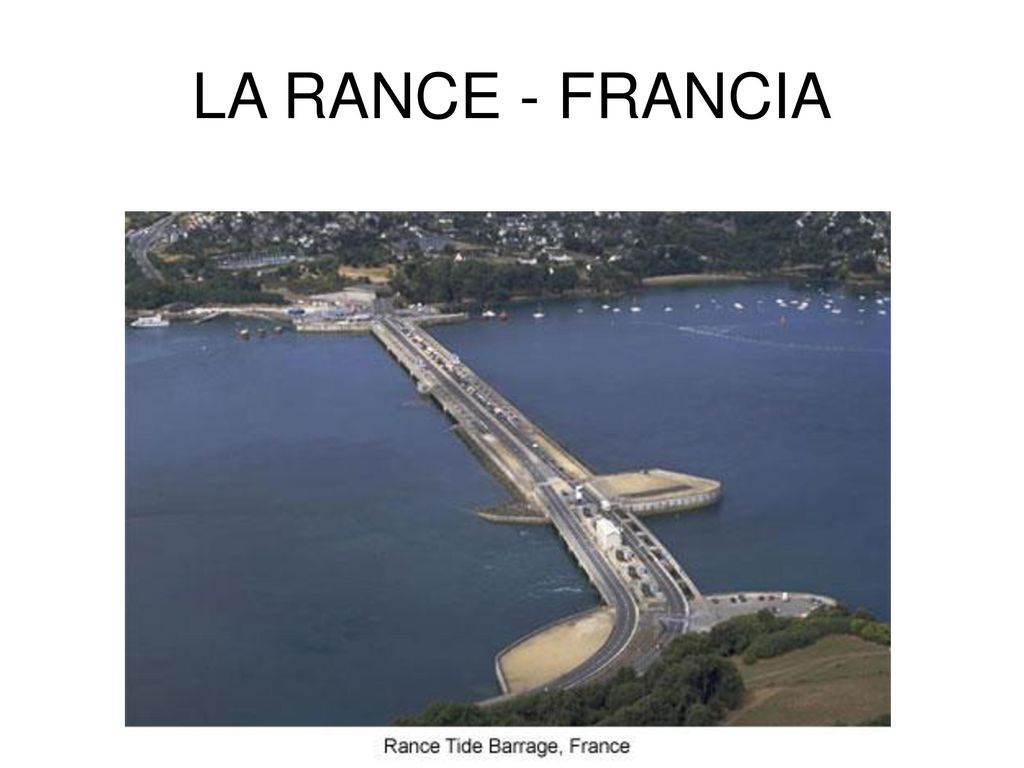

11 LA RANCE - FRANCIA

12 KISLAYA GUBA- RUSIA

13 SIHWA LAKE- COREA DEL SUR

14 Centrales instaladas

15 REQUISITOS PARA LAS CENTRALES DE ENERGÍA MAREOMOTRIZ
La diferencia del nivel del agua entre pleamar y bajamar (mucho desnivel) Que la fisionomía de la costa permita la construcción de diques.

16 PRINCIPIO DE FUNCIONAMIENTO DE UNA CENTRAL MAREOMOTRIZ
La técnica de explotación de la energía mareomotriz consiste en cerrar una bahía o un estuario con un dique, generando así una diferencia de nivel a ambos lados, es decir energía potencial acumulada. La potencia se obtiene mediante turbinas con sus respectivos generadores, las cuales se ponen en movimiento al pasar el agua hacia el embalse y luego de este hacia el mar.

17 CICLOS DE FUNCIONAMIENTO
CENTRAL DE SIMPLE EFECTO Se dispone de un embalse único. El llenado del embalse se efectúa con las compuertas abiertas y el vaciado con turbinación: Cuando sube la marea se abren las compuertas y el embalse se llena. Cuando comienza a bajar la marea se cierran las compuertas y se espera un tiempo, del orden de 3 horas, para alcanzar una diferencia de nivel adecuada entre el mar y el embalse. A continuación, durante 5 ó 6 horas, se hace pasar el agua por las turbinas generando energía eléctrica.

18 SIMPLE EFECTO

19 CICLOS DE FUNCIONAMIENTO
CENTRAL DE DOBLE EFECTO La generación de energía se efectúa con ambas mareas. Las turbinas tienen que operar eficazmente con un determinado caudal de agua en cualquier dirección, funcionando tanto durante el llenado, como durante el vaciado del embalse. Produce un 18 % más de energía a pesar de no optimizar el uso de las turbinas (desnivel menor entre el agua embalsada y el mar).

20 DOBLE EFECTO

21 CICLOS DE FUNCIONAMIENTO
ACUMULACIÓN POR BOMBEO En cada una de las compuertas del dique se instala una turbina. Estas son capaces de funcionar como generadores de electricidad y como bombas de impulsión del agua en los dos sentidos. La secuencia de funcionamiento es la siguiente: Al subir la marea, el agua entra en el embalse y acciona los grupos turbina-alternador produciendo electricidad. Al final de la pleamar, las turbinas actúan como bombas y provocan un sobrellenado del embalse (aumentando el desnivel entre el agua del mar y la del embalse). Cuando baja la marea, el agua regresa al mar, vuelve a accionar los grupos turbina-alternador y de nuevo se produce energía eléctrica. Al final de la bajamar, las turbinas actúan de nuevo como bombas y provocan un sobrevaciado del embalse (para aumentar el desnivel entre el agua del mar y el agua del embalse).

22 ACUMULACIÓN POR BOMBEO
Aumenta la generación de electricidad un 10 % respecto de la de doble ciclo. Compuertas cerradas Compuertas cerradas Compuertas cerradas Cerca de la bajamar se abren las compuertas Embalse vacío Sobrevaciado del Embalse Cerca de la pleamar se abren las compuertas Embalse lleno Sobrellenado del Embalse embalse embalse embalse mar mar embalse embalse mar mar mar mar embalse Compuertas cerradas Compuertas cerradas Turbina funcionando como bomba Turbina generando electricidad - BAJAMAR Turbina generando electricidad- PLEAMAR Turbina funcionando como bomba Sube la marea= espera Baja la marea= espera Sube la marea= espera

23 CENTRAL MAREOMOTRIZ DE LA RANCE
Ciclo de doble efecto con acumulación por bombeo

24 CENTRAL MAREOMOTRIZ DE LA RANCE
Ciclo de doble efecto con acumulación por bombeo Dique de 700 metros de largo, 240 m de ancho y 27 metros de alto. Desnivel bajamar y pleamar: 13.5 metros 6 compuertas y una esclusa 24 turbinas tipo bulbo, el rotor pesa 20 Tn, corriente 1150 A. Energía generada: Turbinaje directo 500 Gwh al año Turbinaje inverso 50 Gwh al año

25 GRUPO BULBO TURBINA-ALTERNADOR

26 FUNCIONAMIENTO

27 VENTAJAS Y DESVENTAJAS
autorenovable no contaminante silenciosa de bajo costo de materia prima disponible en cualquier clima y época del año no presenta problemas de sequía como la hidráulica DESVENTAJAS efecto sobre la fauna y la flora. impacto visual y estructural sobre el paisaje limitada puntual
