Utilización del GEOCALC para transformación y traspasos de coordenadas

2 Carrera de Agrimensura Cátedra de Geodesia II

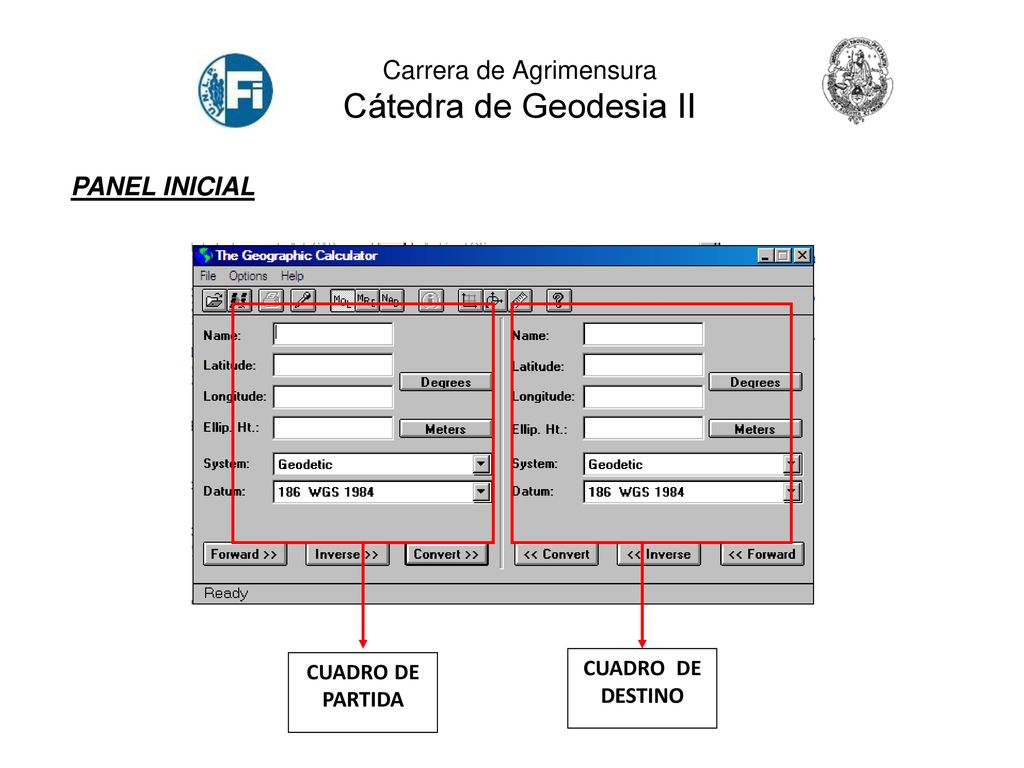

PANEL INICIAL CUADRO DE PARTIDA CUADRO DE DESTINO

3 Carrera de Agrimensura Cátedra de Geodesia II

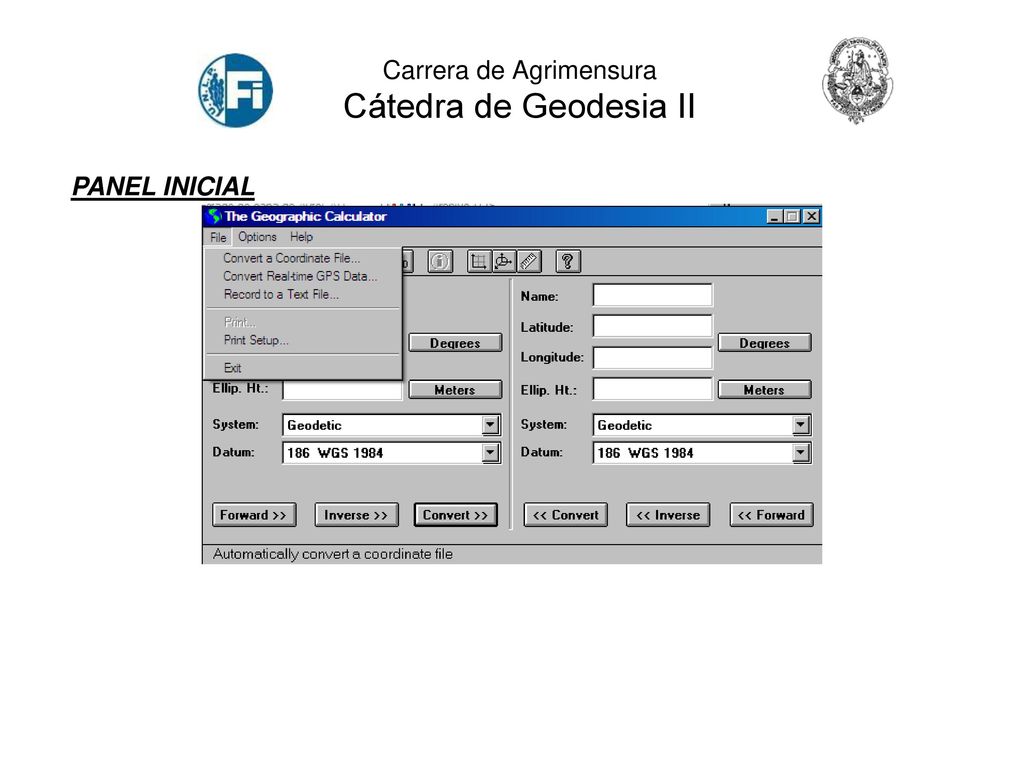

PANEL INICIAL

4 Carrera de Agrimensura Cátedra de Geodesia II

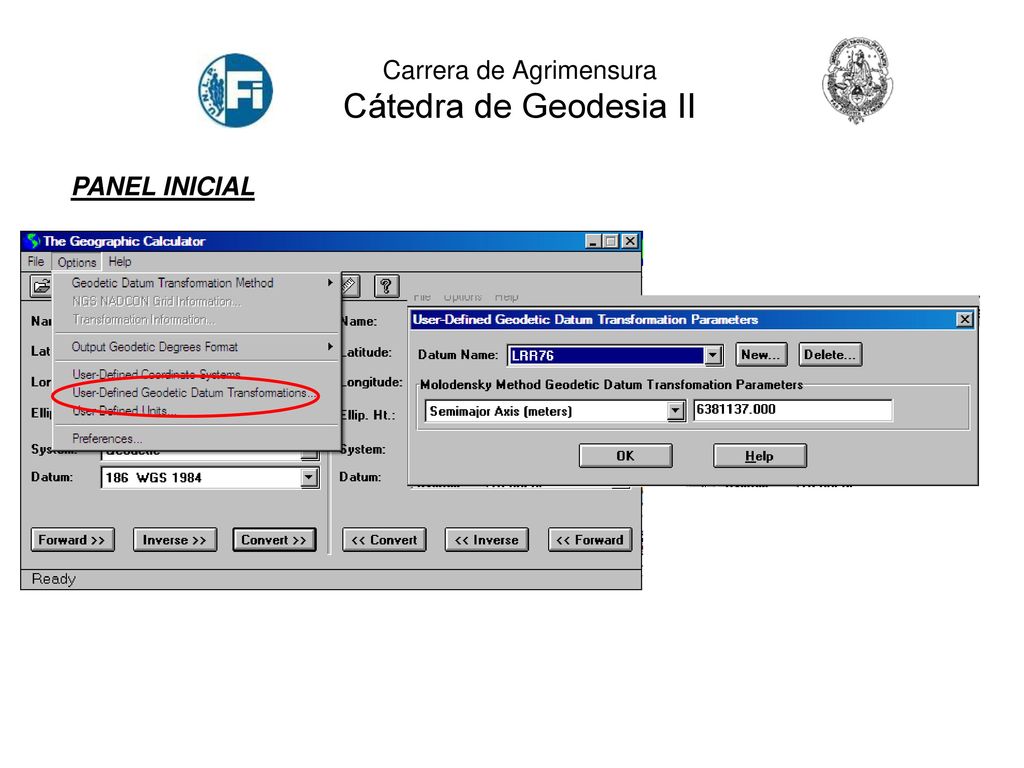

PANEL INICIAL

5 Carrera de Agrimensura Cátedra de Geodesia II

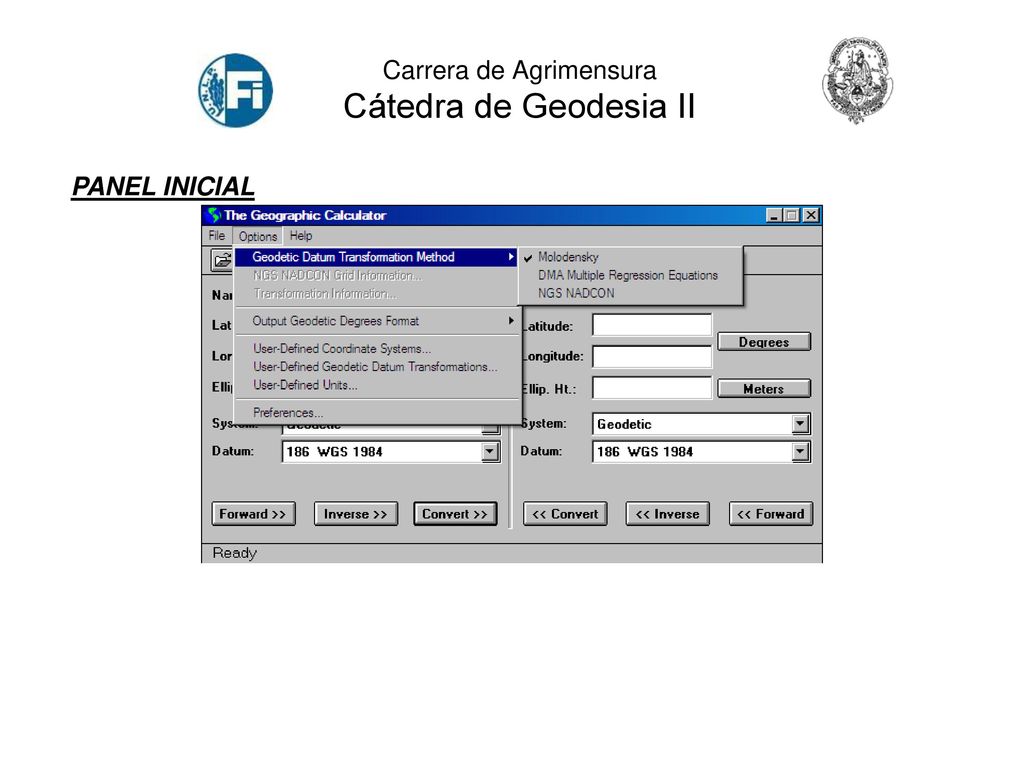

PANEL INICIAL

6 Carrera de Agrimensura Cátedra de Geodesia II
PANEL INICIAL

7 Carrera de Agrimensura Cátedra de Geodesia II
PANEL INICIAL

8 Carrera de Agrimensura Cátedra de Geodesia II
PANEL INICIAL

9 Carrera de Agrimensura Cátedra de Geodesia II

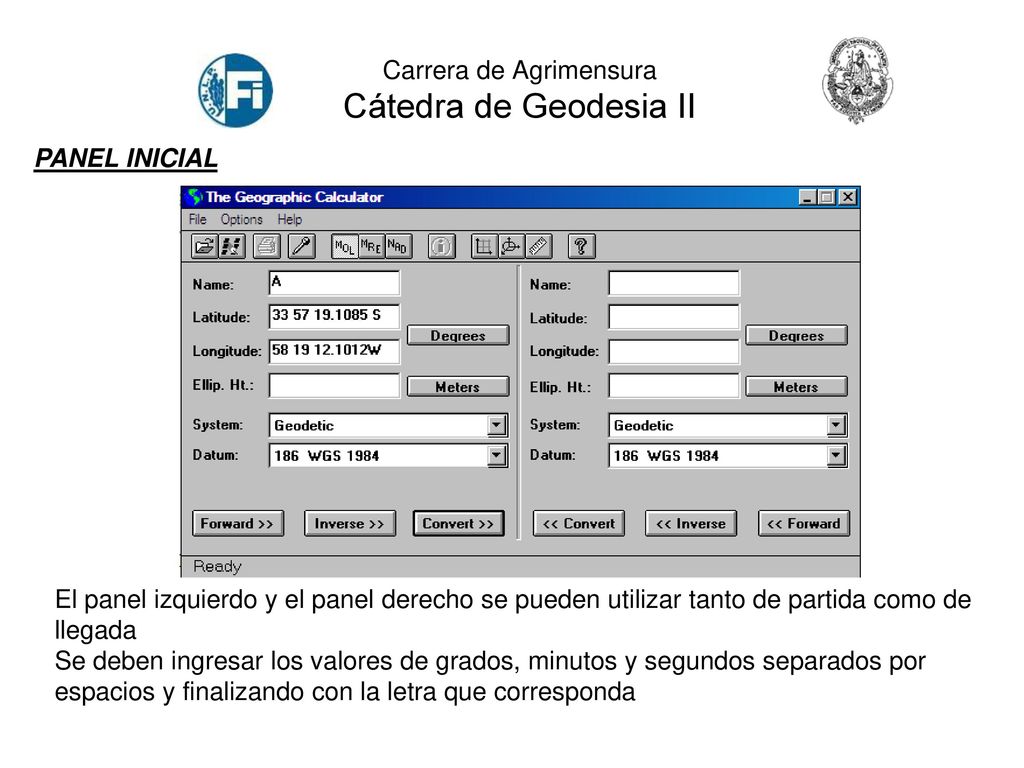

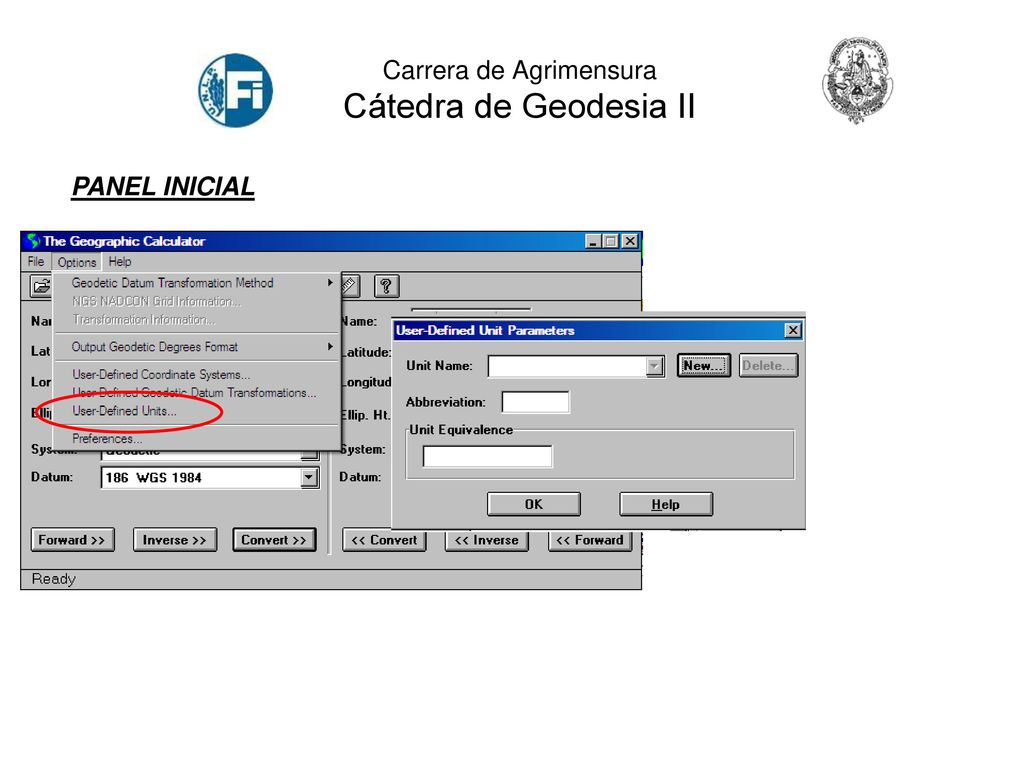

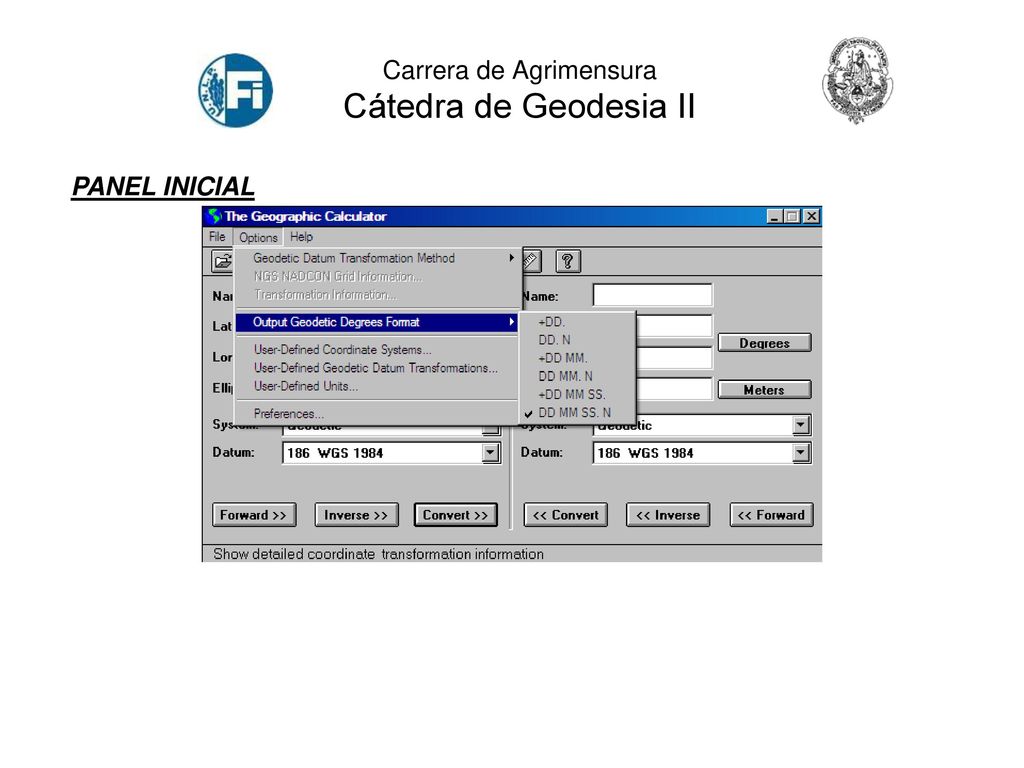

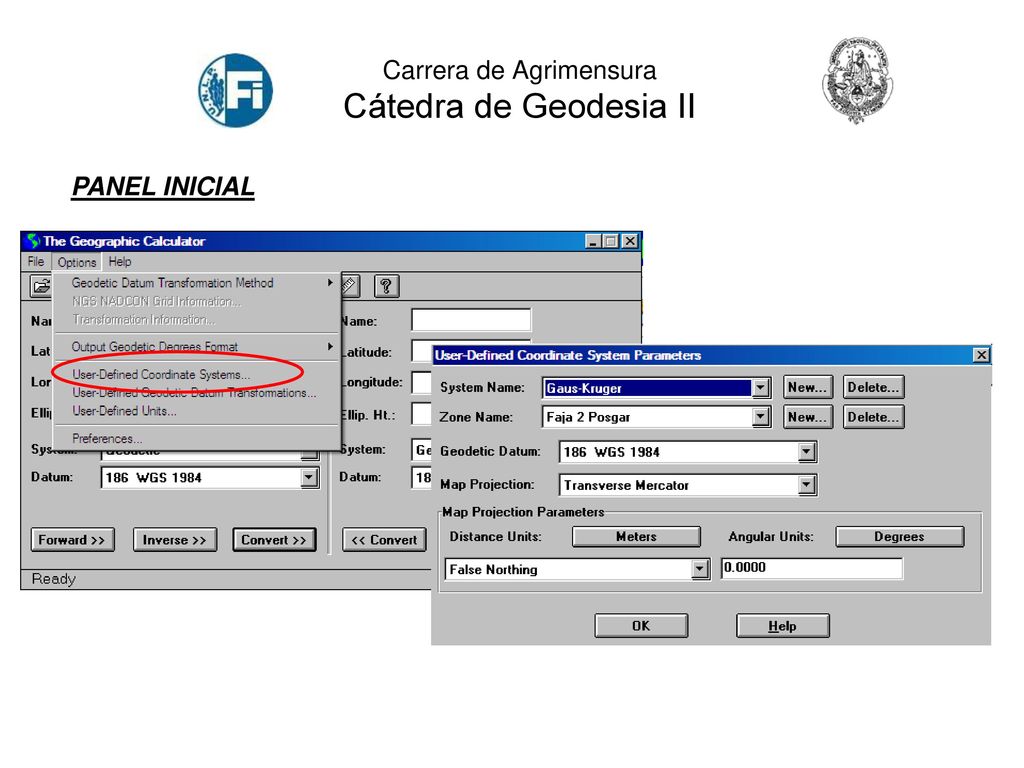

PANEL INICIAL El panel izquierdo y el panel derecho se pueden utilizar tanto de partida como de llegada Se deben ingresar los valores de grados, minutos y segundos separados por espacios y finalizando con la letra que corresponda

10 Carrera de Agrimensura Cátedra de Geodesia II

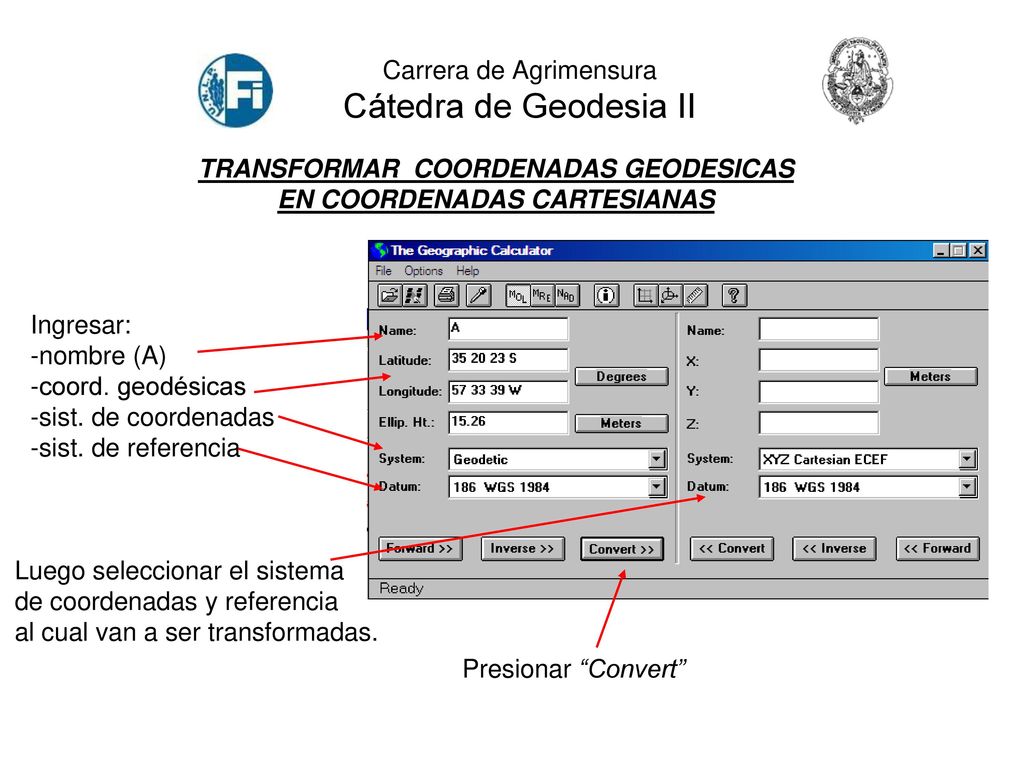

TRANSFORMAR COORDENADAS GEODESICAS EN COORDENADAS CARTESIANAS Ingresar: -nombre (A) -coord. geodésicas -sist. de coordenadas -sist. de referencia Luego seleccionar el sistema de coordenadas y referencia al cual van a ser transformadas. Presionar “Convert”

11 Carrera de Agrimensura Cátedra de Geodesia II

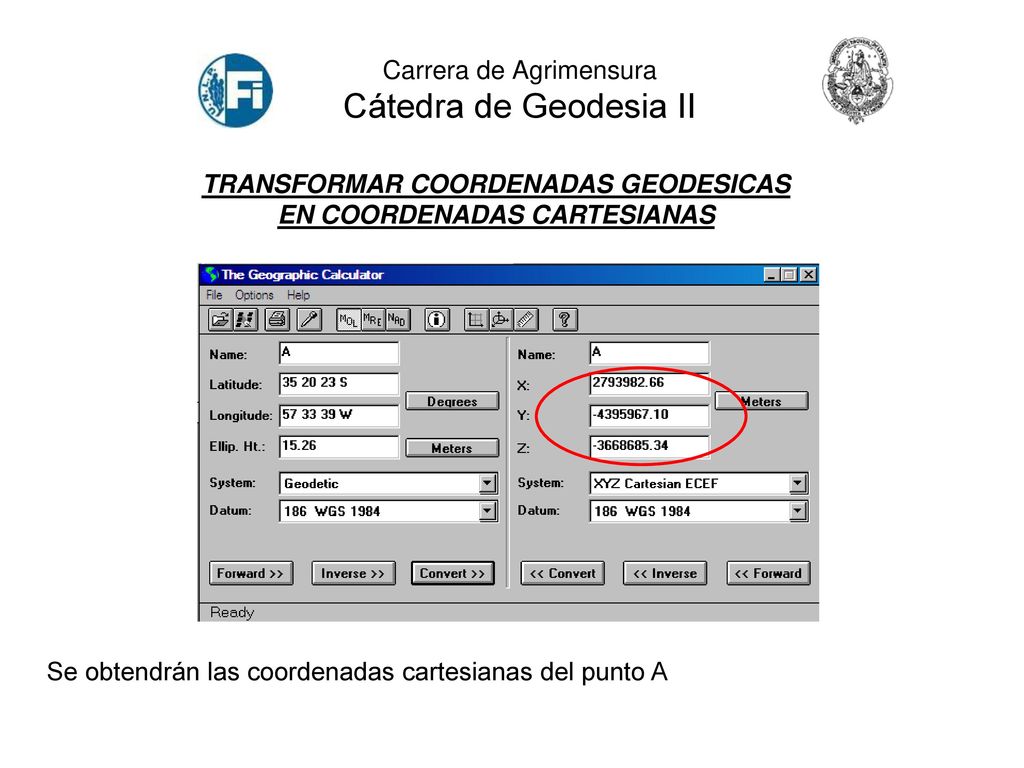

TRANSFORMAR COORDENADAS GEODESICAS EN COORDENADAS CARTESIANAS Se obtendrán las coordenadas cartesianas del punto A

12 Carrera de Agrimensura Cátedra de Geodesia II
PROBLEMA DIRECTO: PUNTO A 1 = -33º57’19,1085” λ1 = -58º19’12,1012” S12 = 11500,15m A12 = 140º10’11,15” Ingresar: Del punto de partida -nombre (A) -coord. geodésicas -sist. de coordenadas -sist. de referencia Del punto de llegada -sistema de coordenadas -sistema de referencia

13 Carrera de Agrimensura Cátedra de Geodesia II

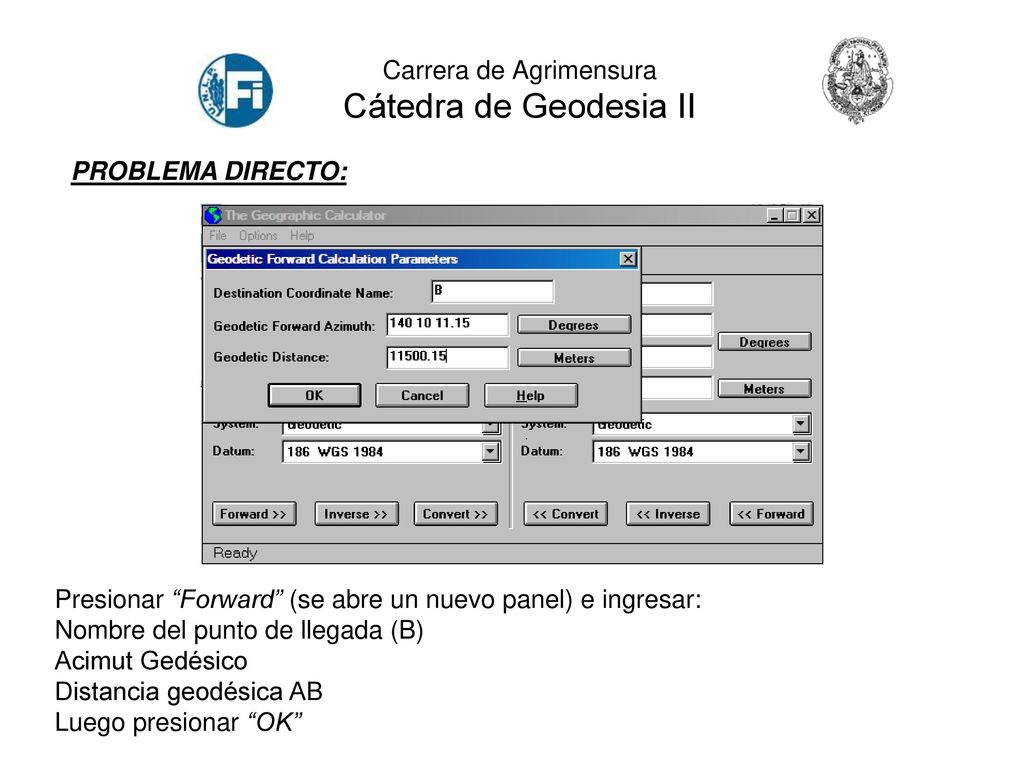

PROBLEMA DIRECTO: Presionar “Forward” (se abre un nuevo panel) e ingresar: Nombre del punto de llegada (B) Acimut Gedésico Distancia geodésica AB Luego presionar “OK”

14 Carrera de Agrimensura Cátedra de Geodesia II

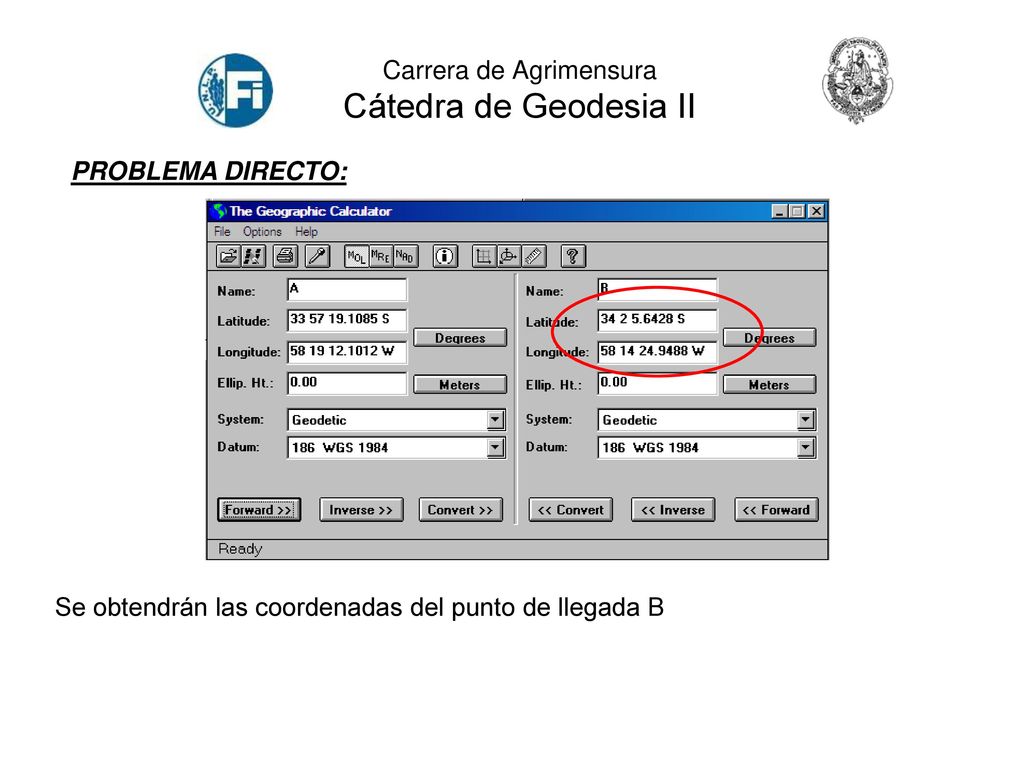

PROBLEMA DIRECTO: Se obtendrán las coordenadas del punto de llegada B

15 Carrera de Agrimensura Cátedra de Geodesia II

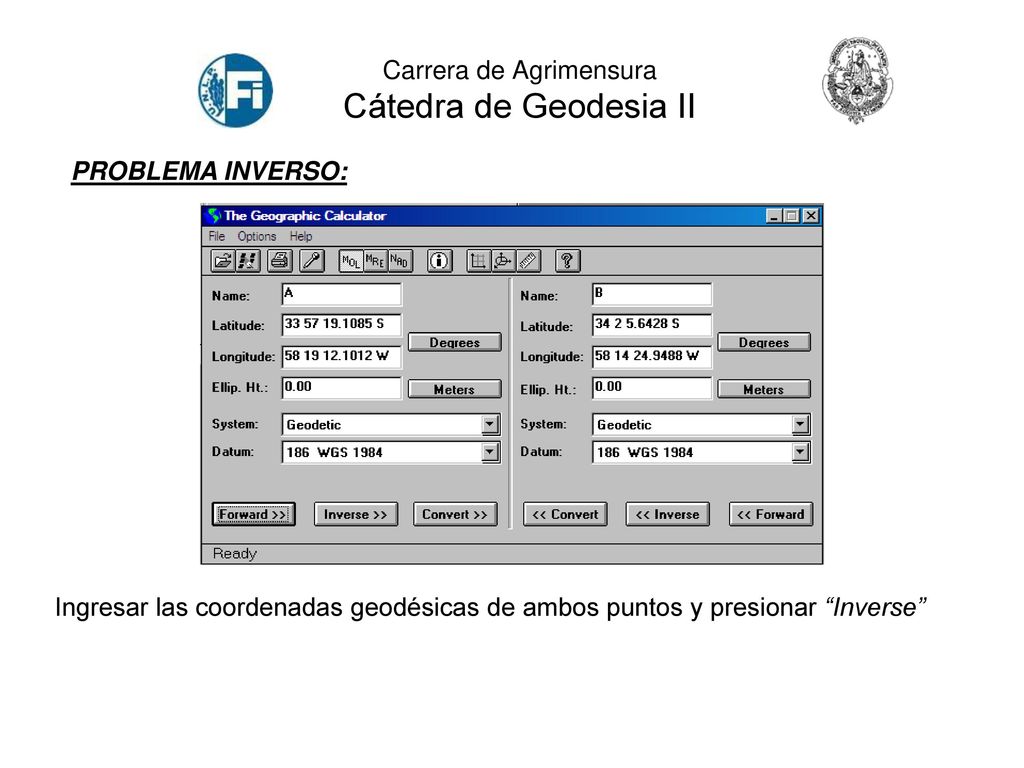

PROBLEMA INVERSO: Ingresar las coordenadas geodésicas de ambos puntos y presionar “Inverse”

16 Carrera de Agrimensura Cátedra de Geodesia II

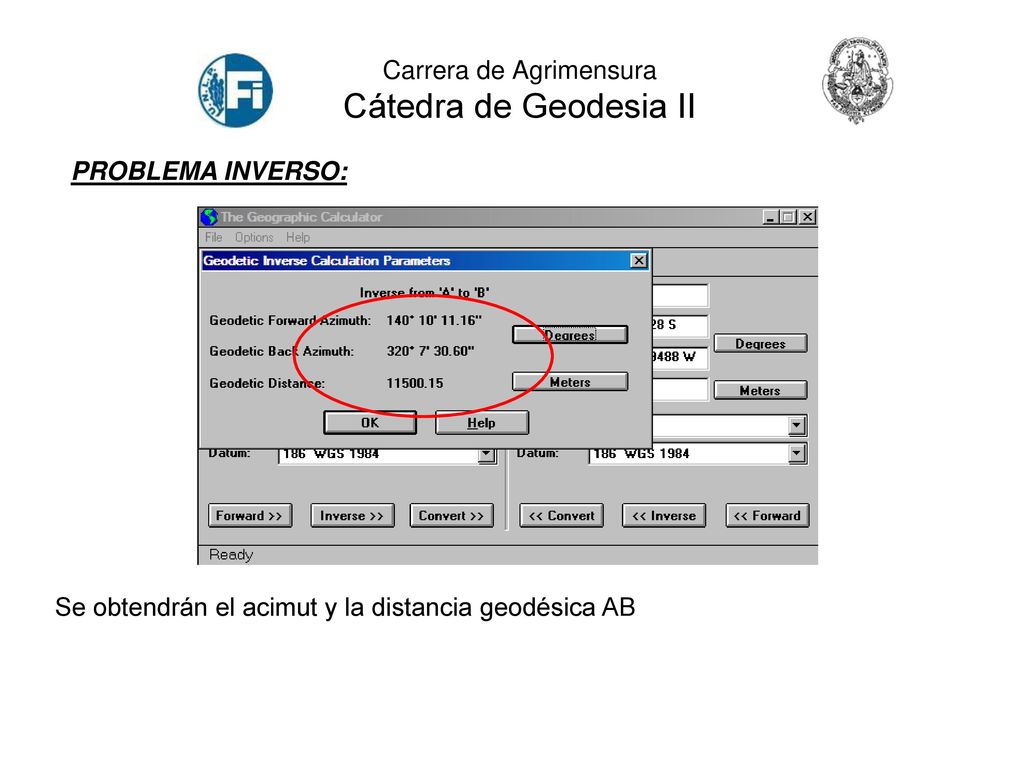

PROBLEMA INVERSO: Se obtendrán el acimut y la distancia geodésica AB

17 Carrera de Agrimensura Cátedra de Geodesia II

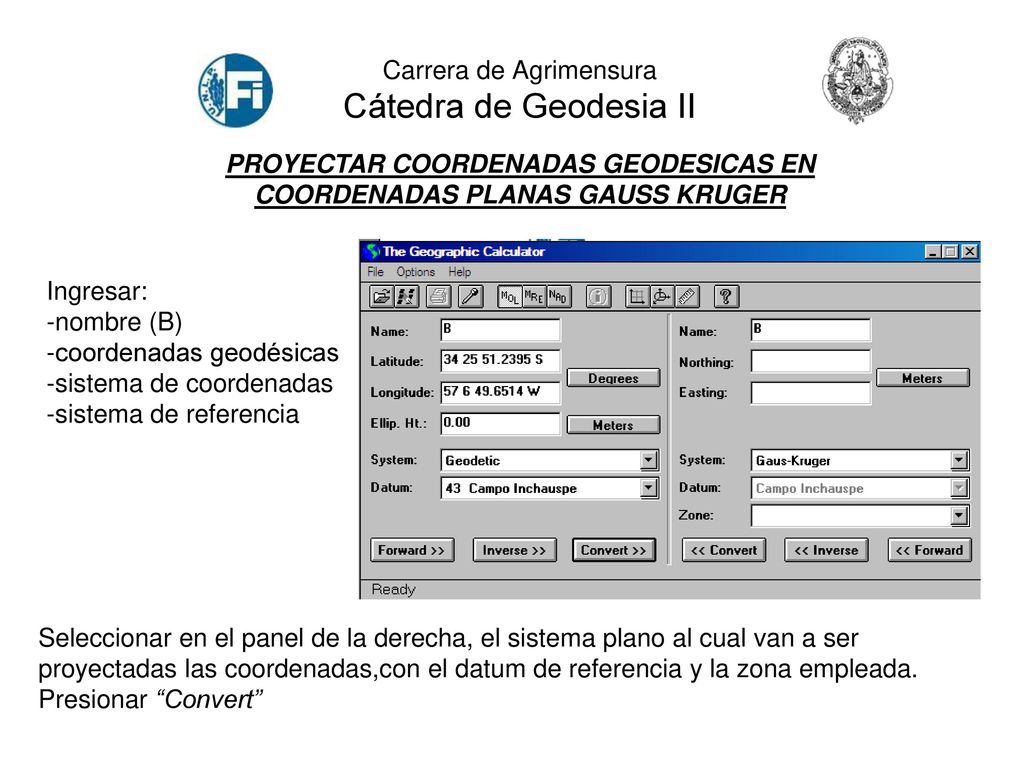

PROYECTAR COORDENADAS GEODESICAS EN COORDENADAS PLANAS GAUSS KRUGER Ingresar: -nombre (B) -coordenadas geodésicas -sistema de coordenadas -sistema de referencia Seleccionar en el panel de la derecha, el sistema plano al cual van a ser proyectadas las coordenadas,con el datum de referencia y la zona empleada. Presionar “Convert”

18 Carrera de Agrimensura Cátedra de Geodesia II

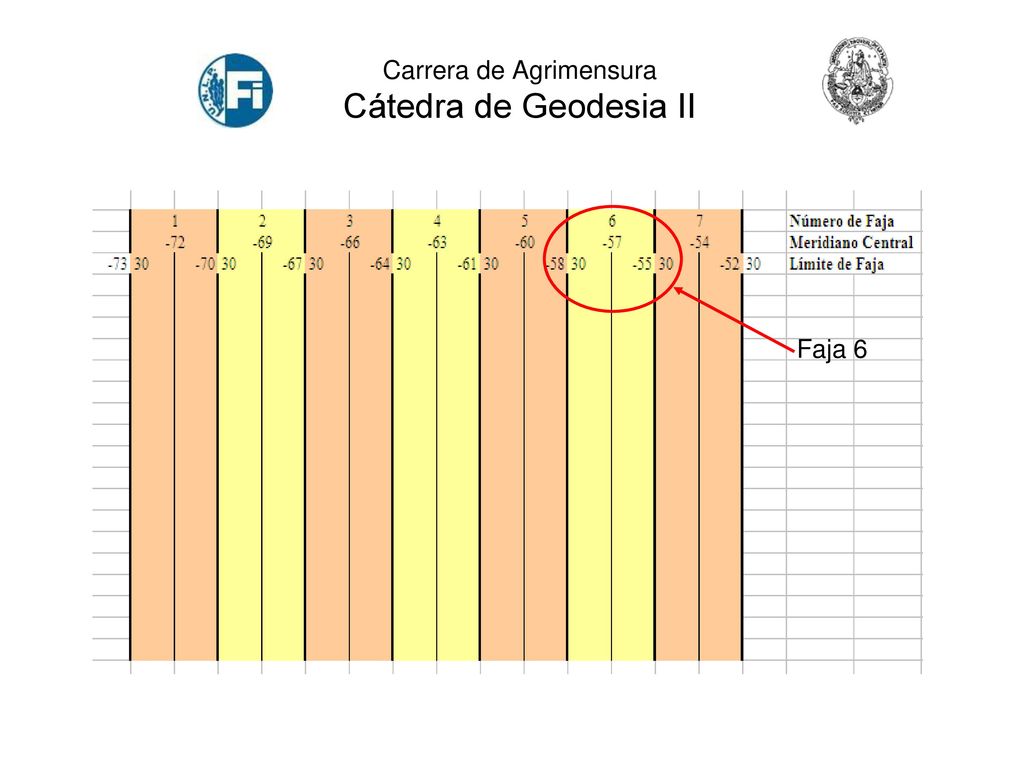

Faja 6

19 Carrera de Agrimensura Cátedra de Geodesia II

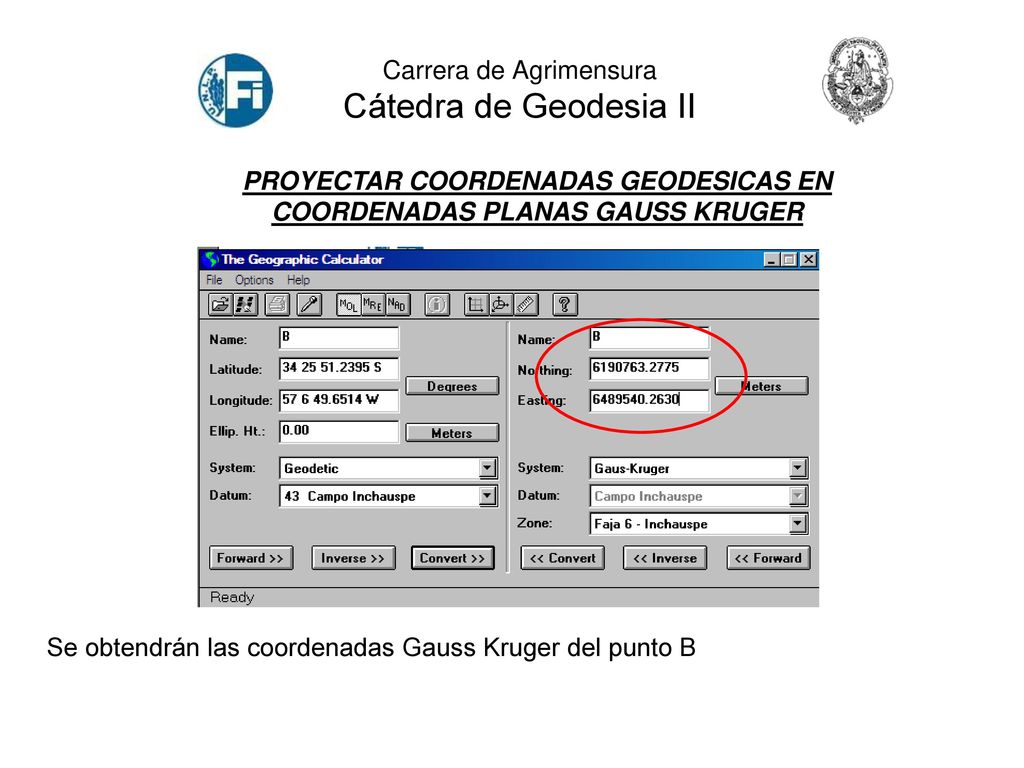

PROYECTAR COORDENADAS GEODESICAS EN COORDENADAS PLANAS GAUSS KRUGER Se obtendrán las coordenadas Gauss Kruger del punto B
