Representaciones cartográficas

Presentación del tema: "Representaciones cartográficas"— Transcripción de la presentación:

1 Representaciones cartográficas

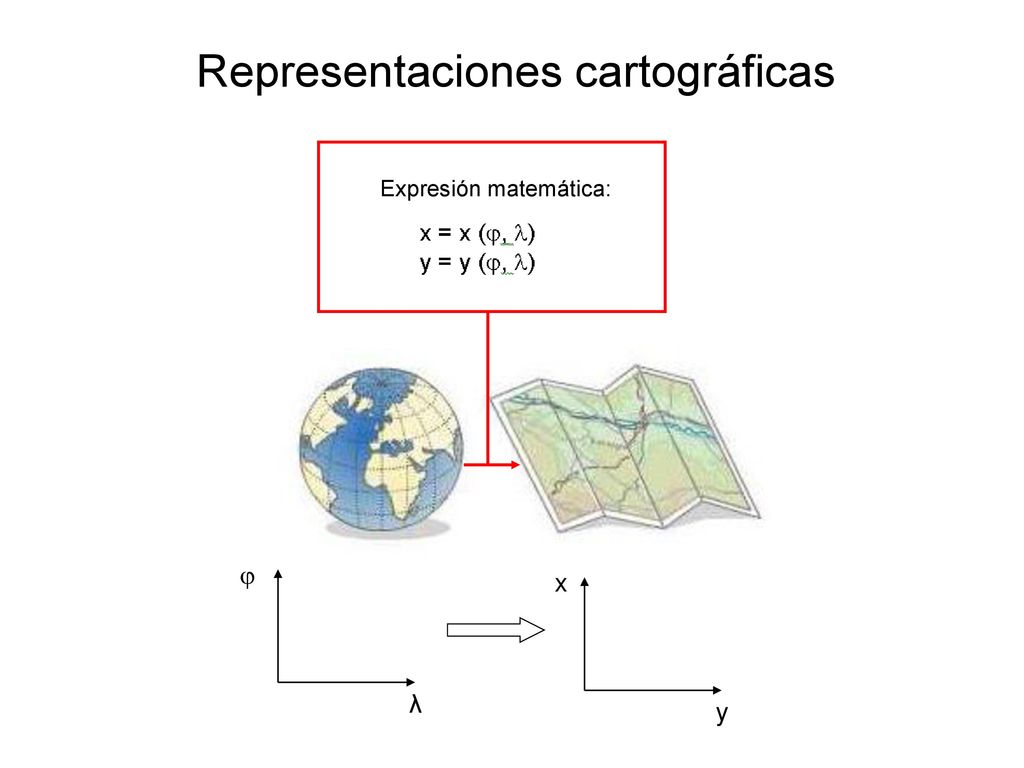

Expresión matemática:  λ x y

2 Representaciones cartográficas

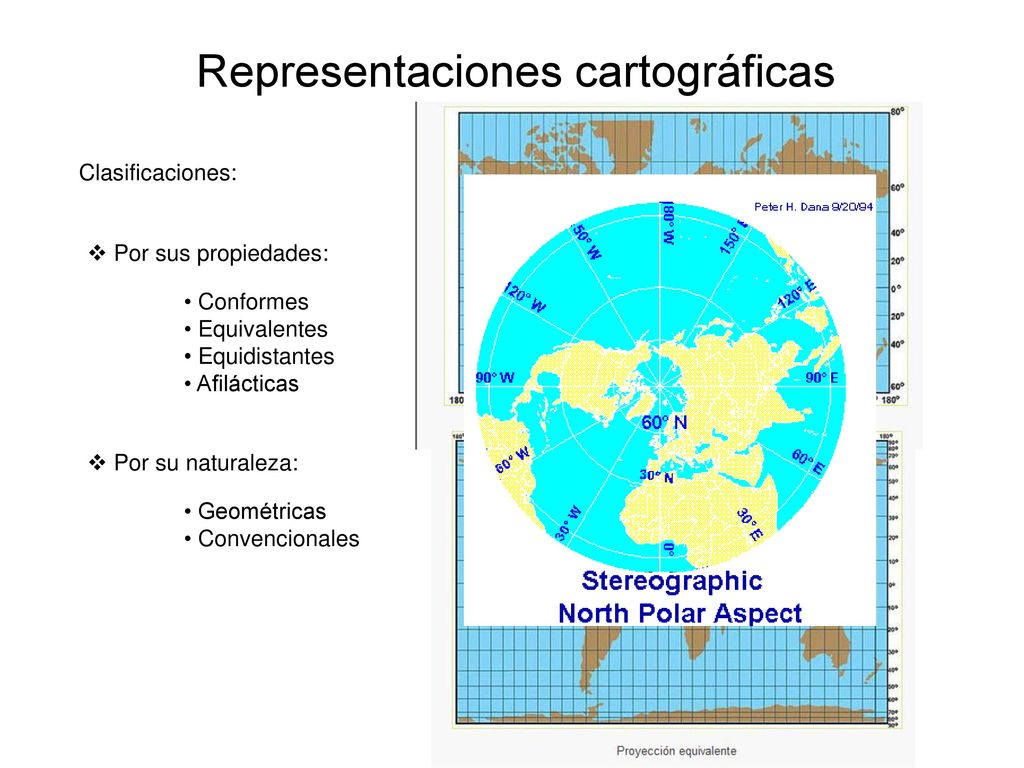

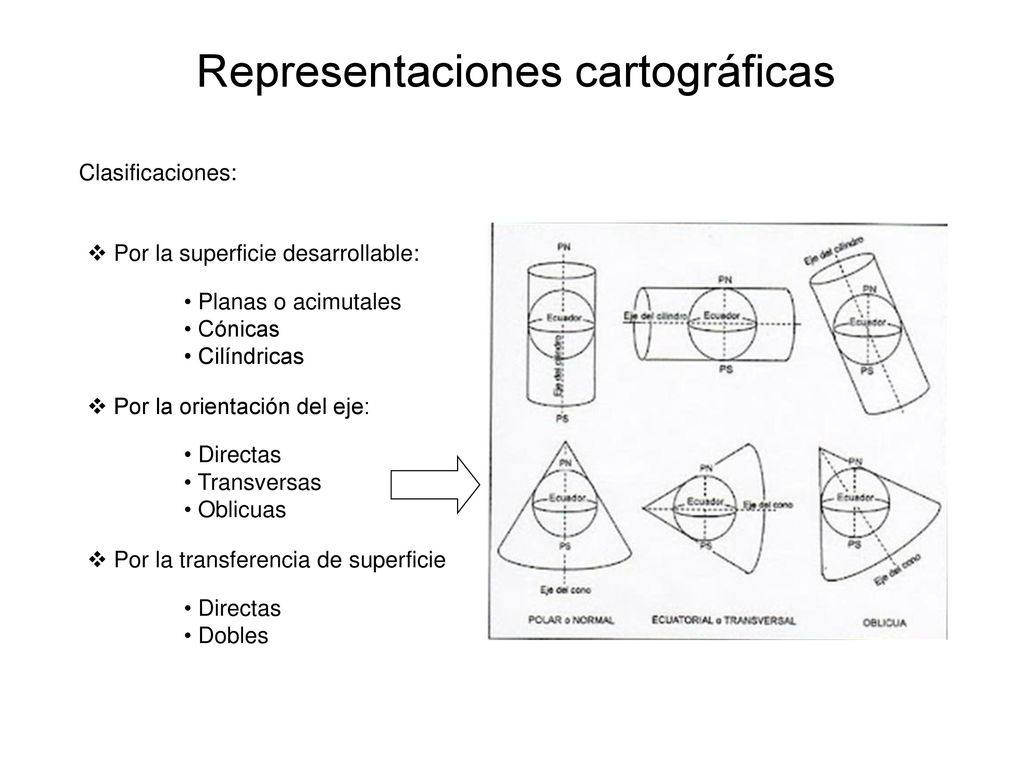

Clasificaciones: Por sus propiedades: Conformes Equivalentes Equidistantes Afilácticas Por su naturaleza: Geométricas Convencionales

3 Representaciones cartográficas

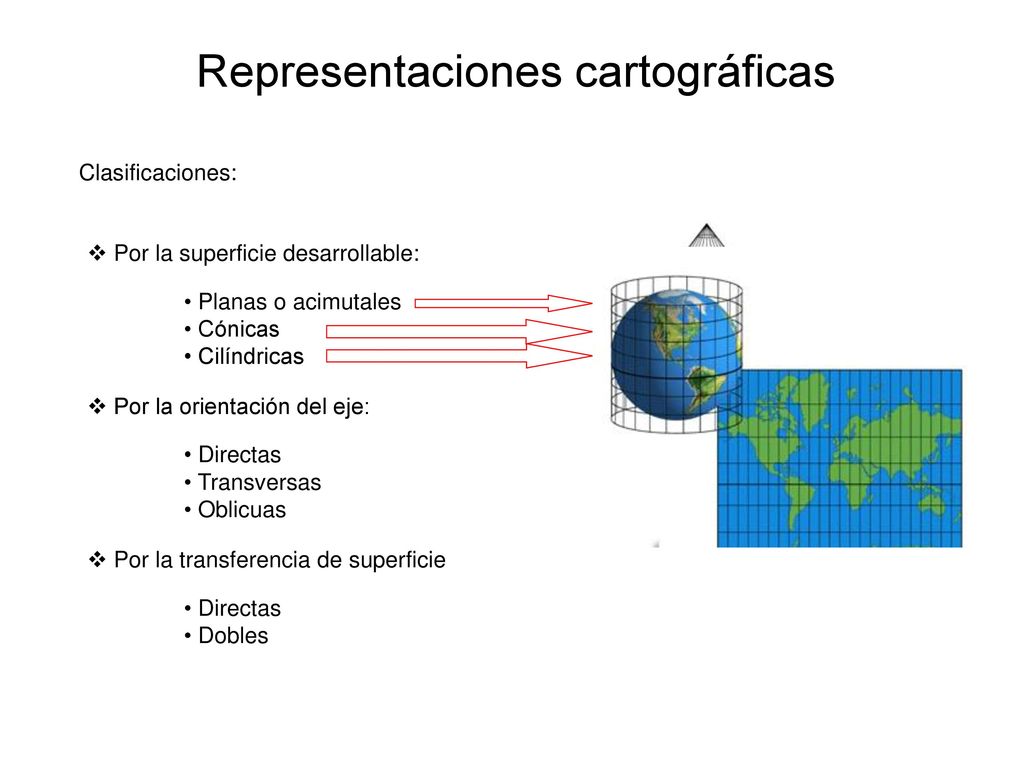

Clasificaciones: Por la superficie desarrollable: Planas o acimutales Cónicas Cilíndricas Por la orientación del eje: Directas Transversas Oblicuas Por la transferencia de superficie Directas Dobles

4 Representaciones cartográficas
Clasificaciones: Por la superficie desarrollable: Planas o acimutales Cónicas Cilíndricas Por la orientación del eje: Directas Transversas Oblicuas Por la transferencia de superficie Directas Dobles

5 Representaciones cartográficas

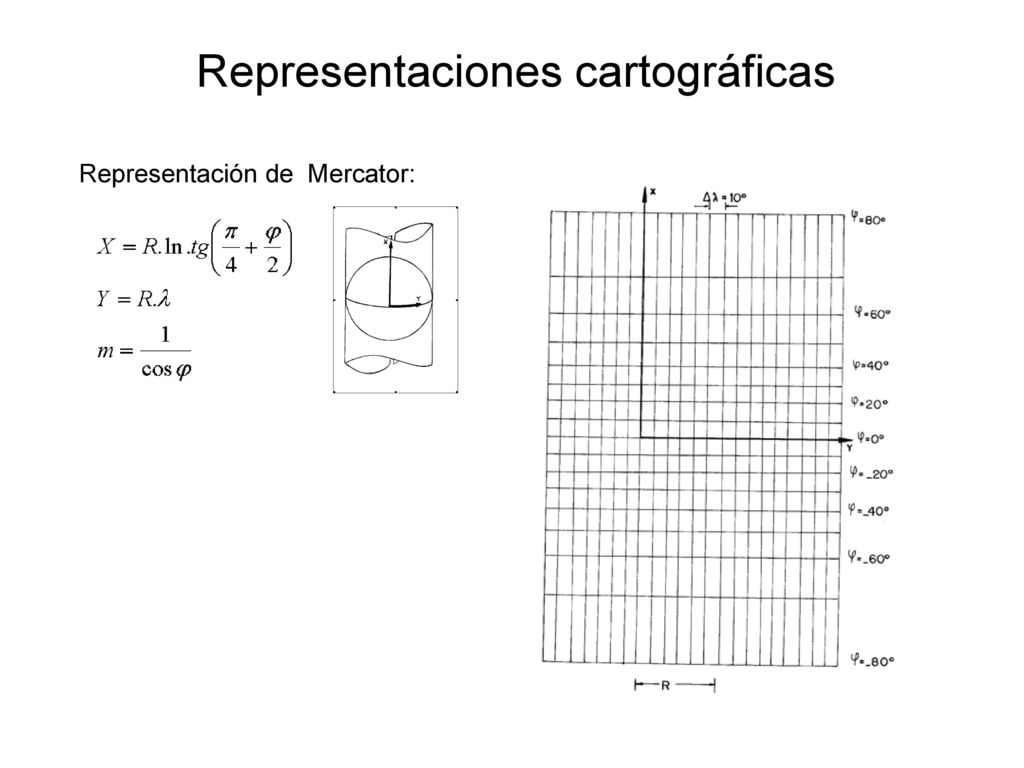

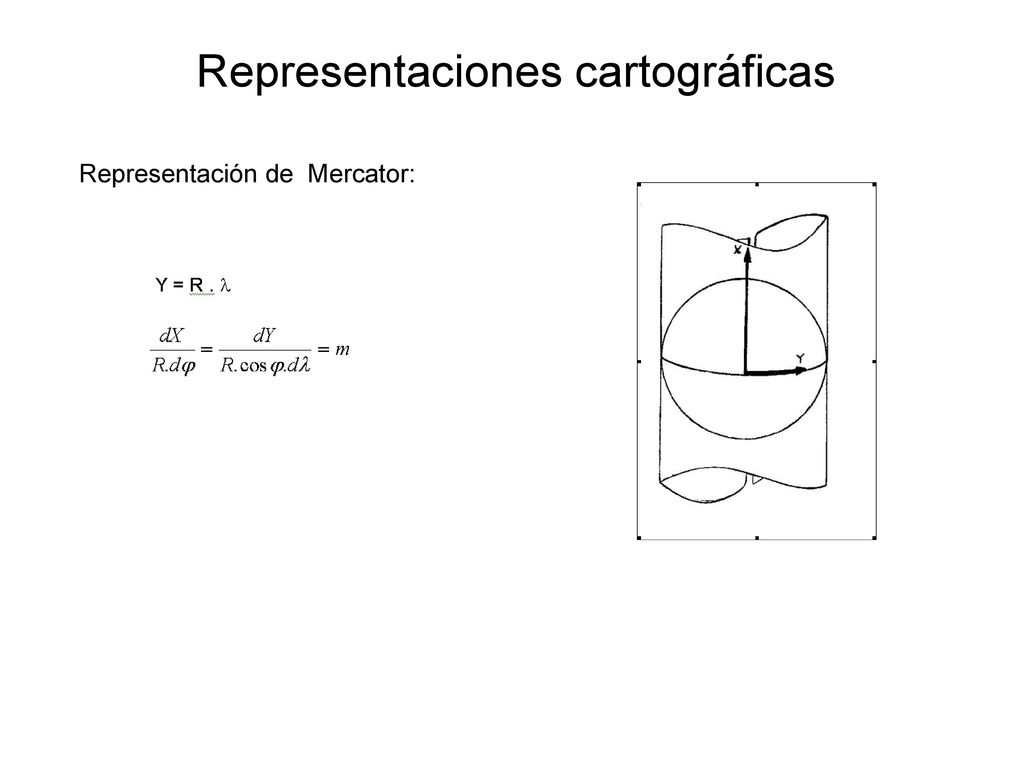

Representación de Mercator:

6 Representaciones cartográficas

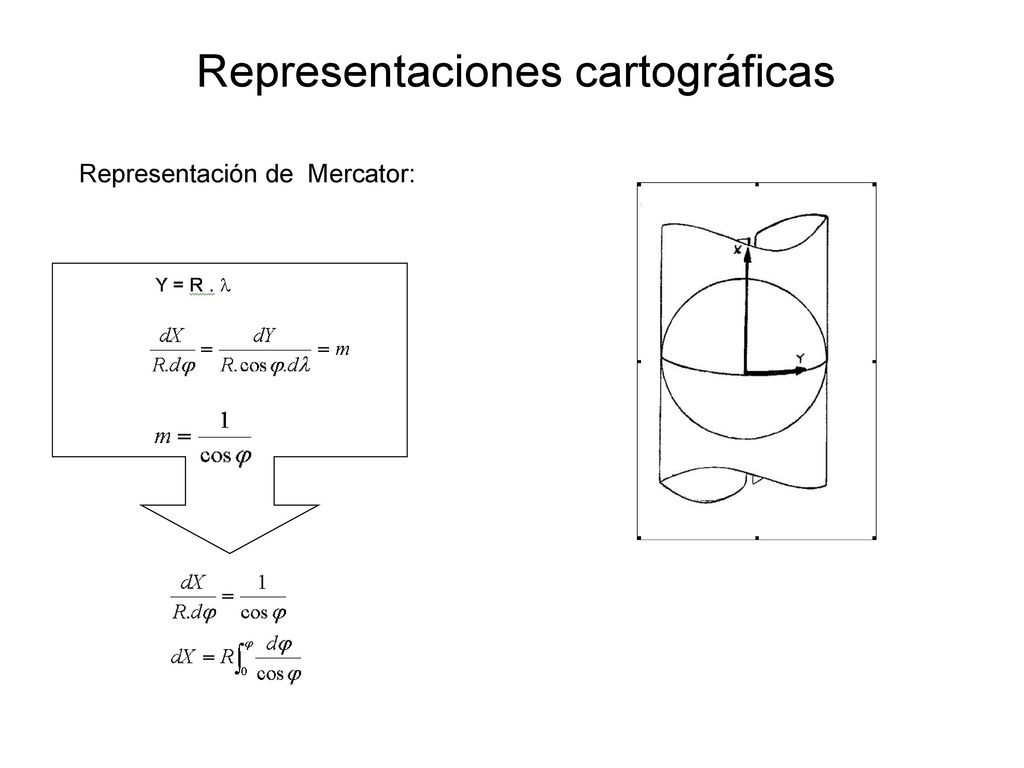

Representación de Mercator:

7 Representaciones cartográficas

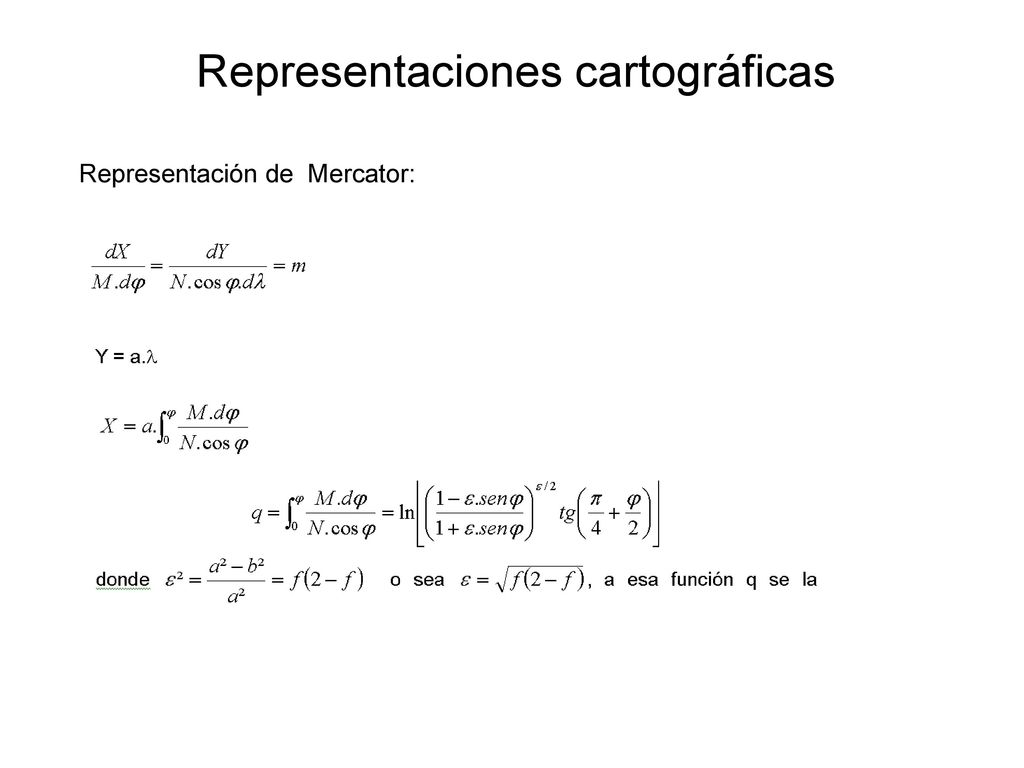

Representación de Mercator:

8 Representaciones cartográficas
Representación de Mercator: a =60º m=2

9 Representaciones cartográficas
Representación de Mercator:

10 Representaciones cartográficas
Representación de Mercator:

11 Representaciones cartográficas
Representación de Mercator:

12 Representaciones cartográficas
Representación de Mercator: Tangencia en el ecuador Tangencia en el paralelo

13 Representaciones cartográficas

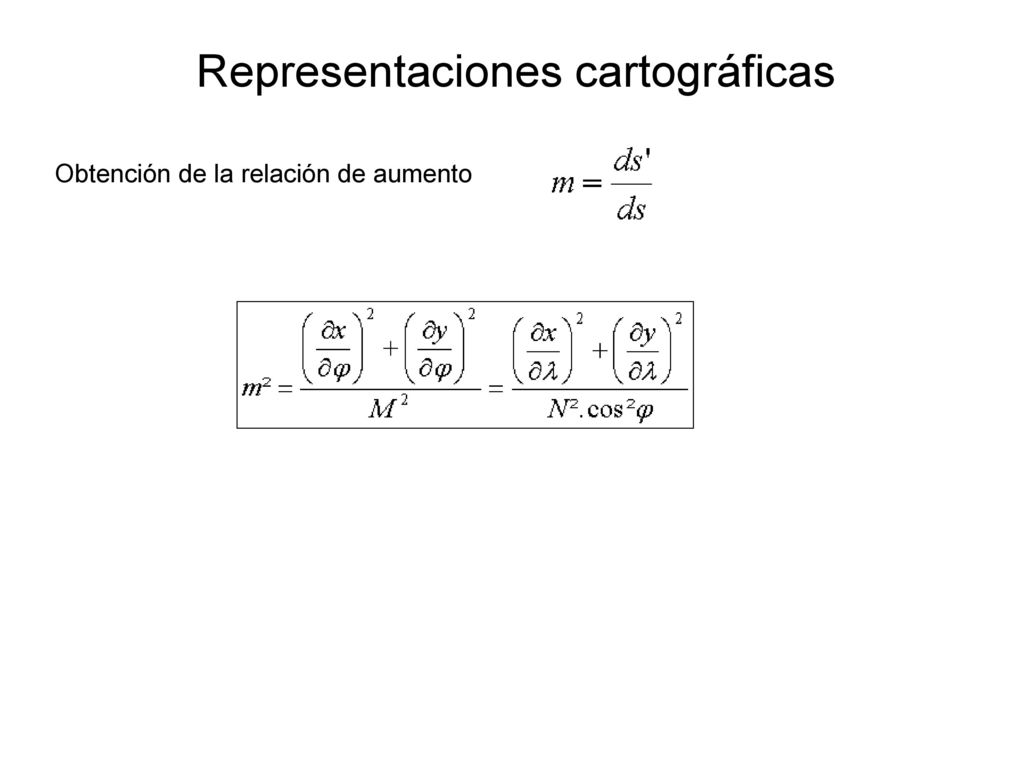

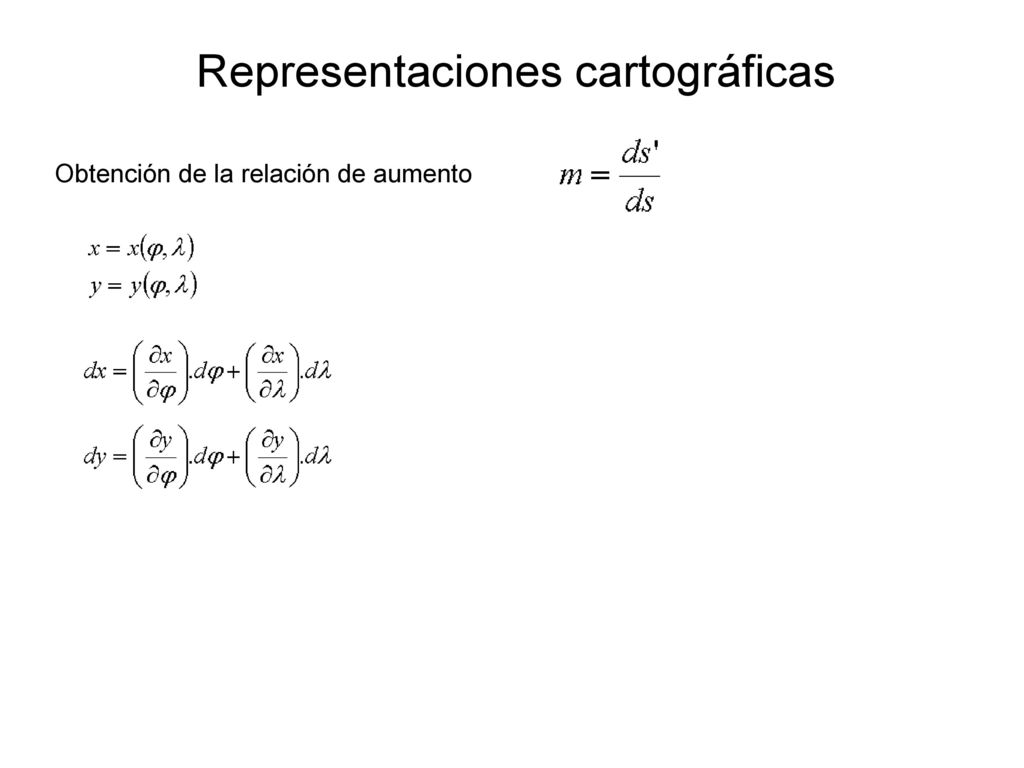

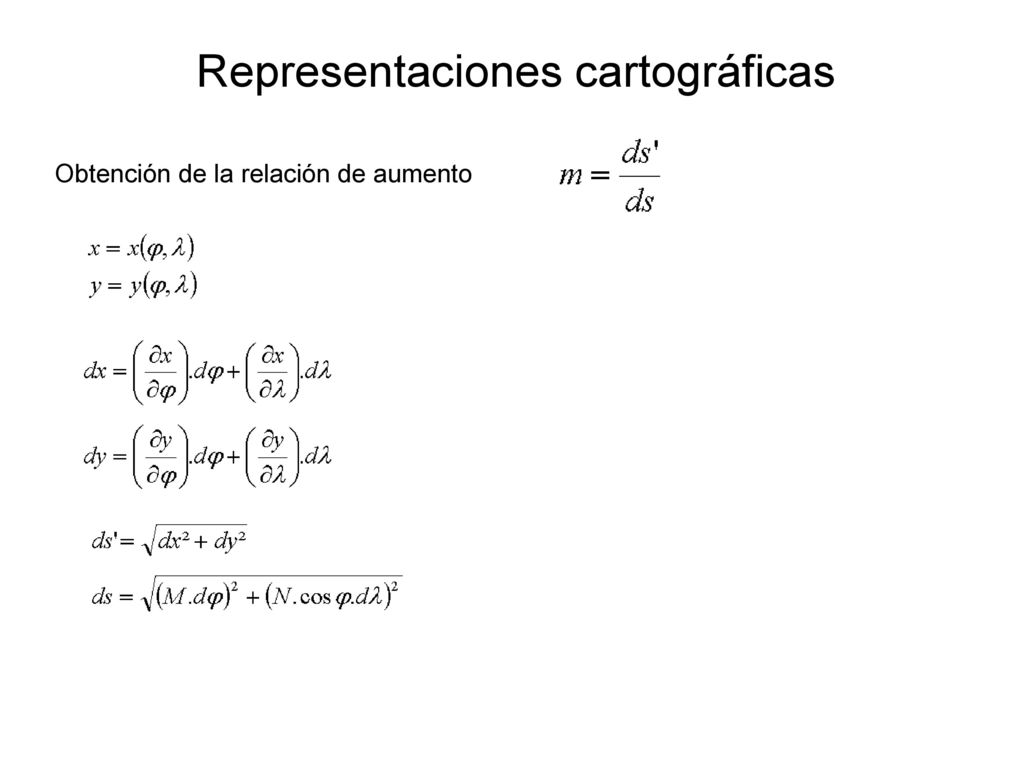

Obtención de la relación de aumento

14 Representaciones cartográficas

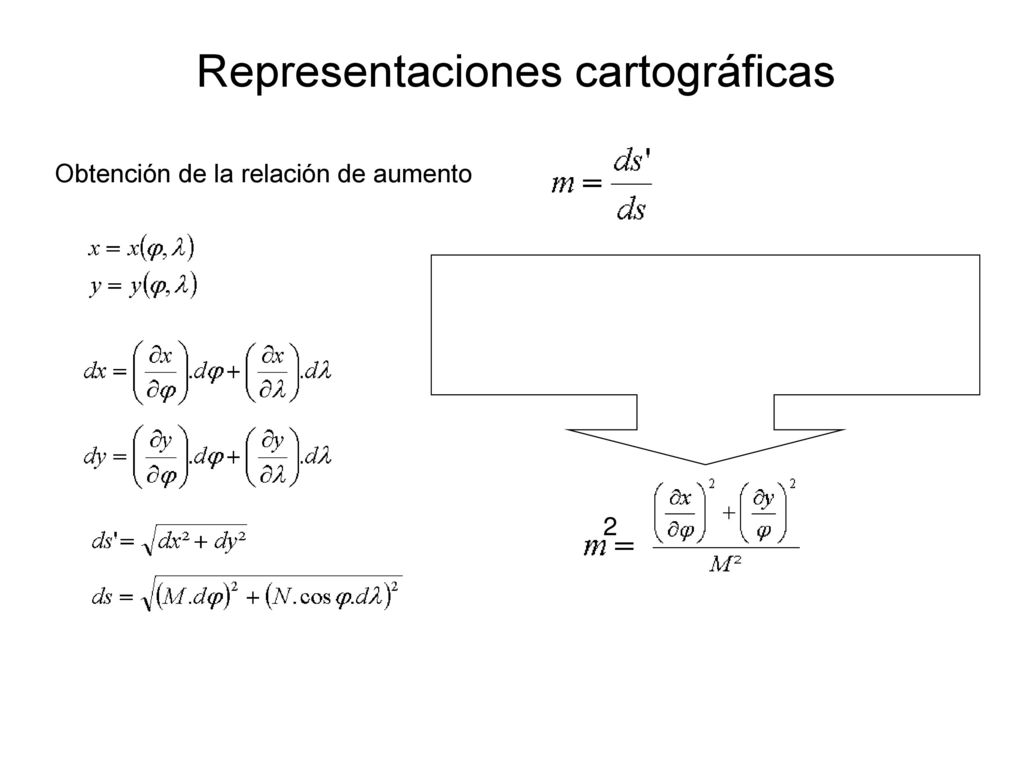

Obtención de la relación de aumento

15 Representaciones cartográficas

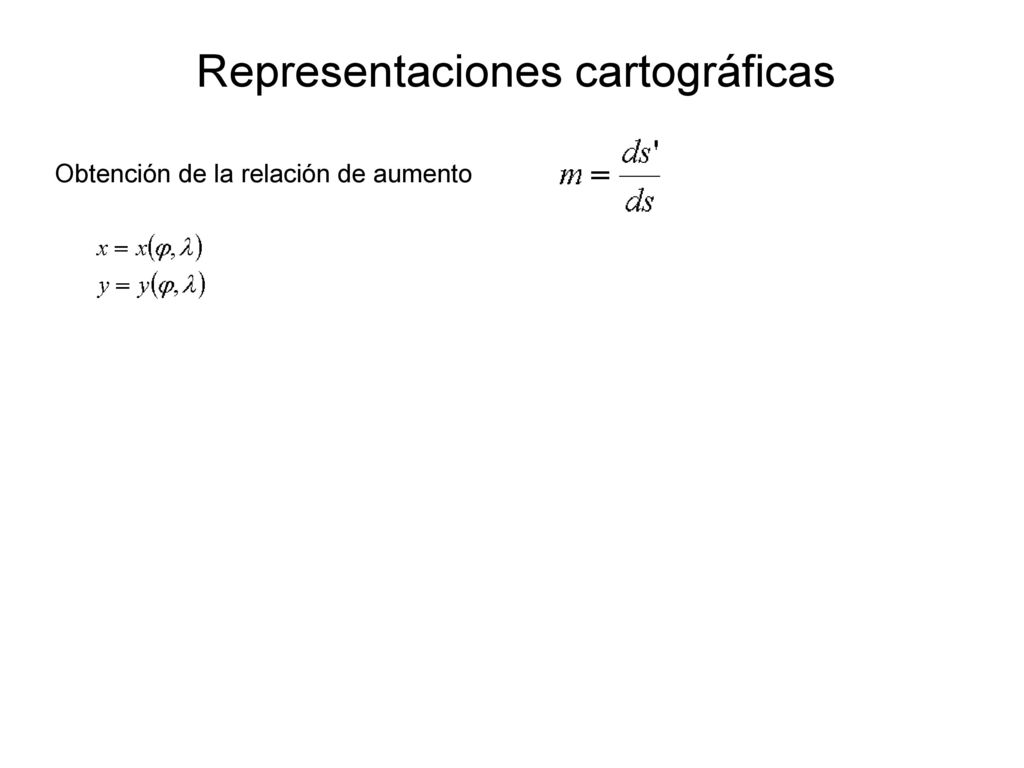

Obtención de la relación de aumento

16 Representaciones cartográficas
Obtención de la relación de aumento

17 Representaciones cartográficas
Obtención de la relación de aumento

18 Representaciones cartográficas

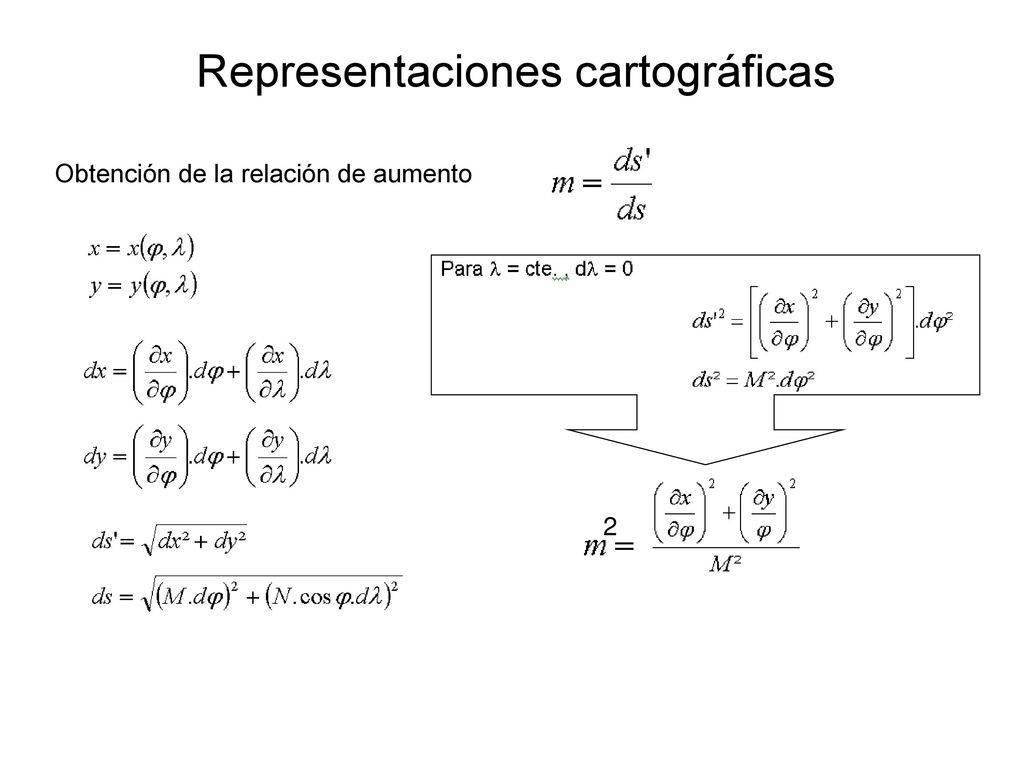

Obtención de la relación de aumento 2

19 Representaciones cartográficas
Obtención de la relación de aumento 2

20 Representaciones cartográficas
Obtención de la relación de aumento 2

21 Representaciones cartográficas
Obtención de la relación de aumento

22 Representaciones cartográficas
Obtención de la convergencia meridiana

23 Representaciones cartográficas
Obtención de la convergencia meridiana

24 Representaciones cartográficas

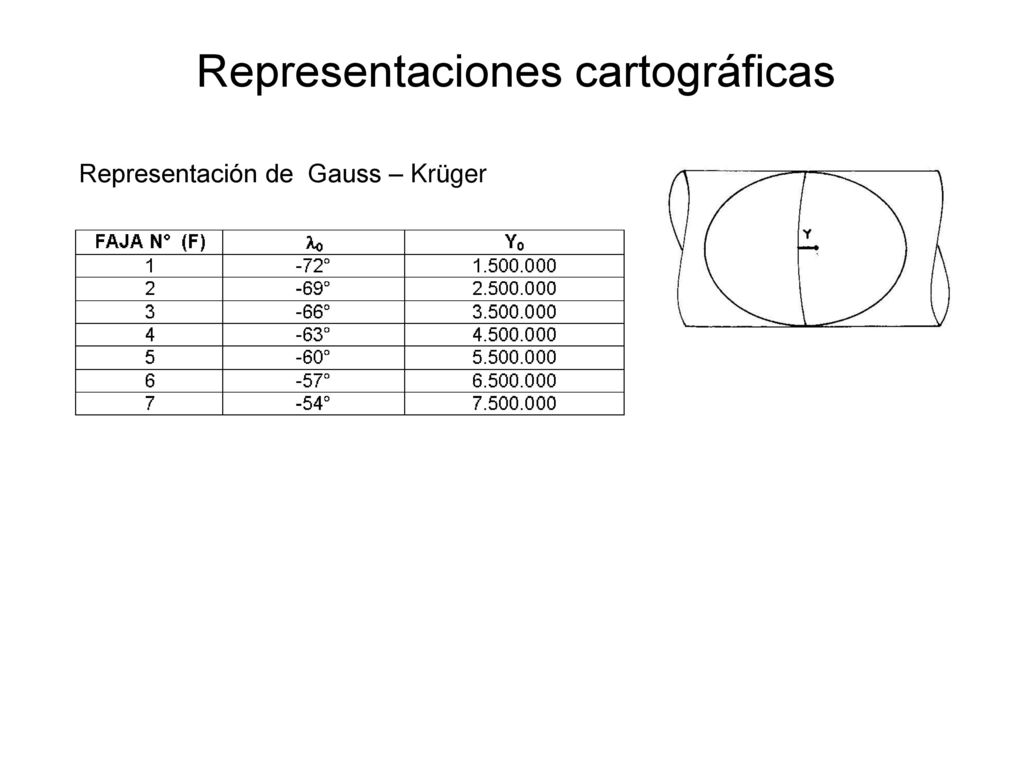

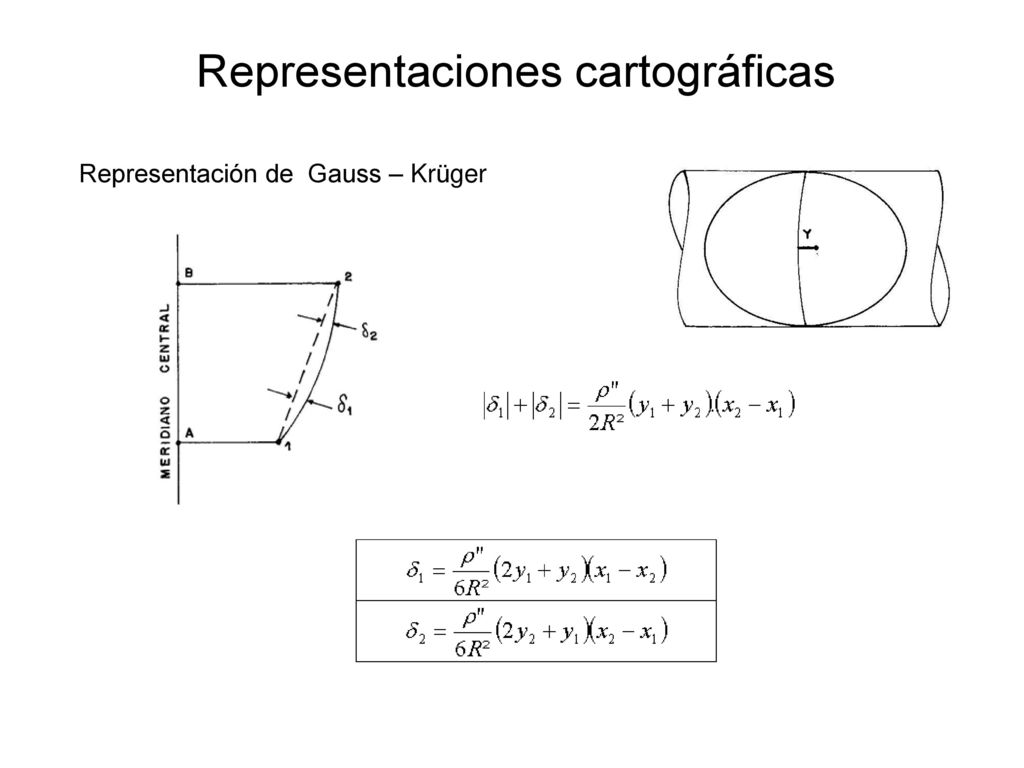

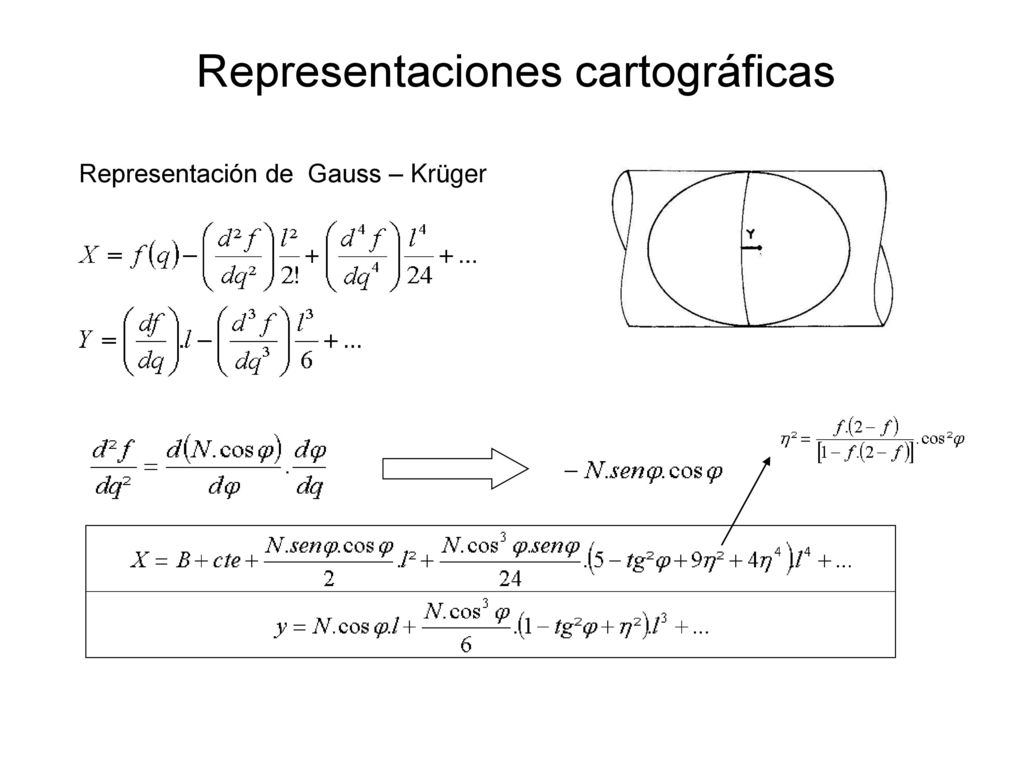

Representación de Gauss – Krüger

25 Representaciones cartográficas

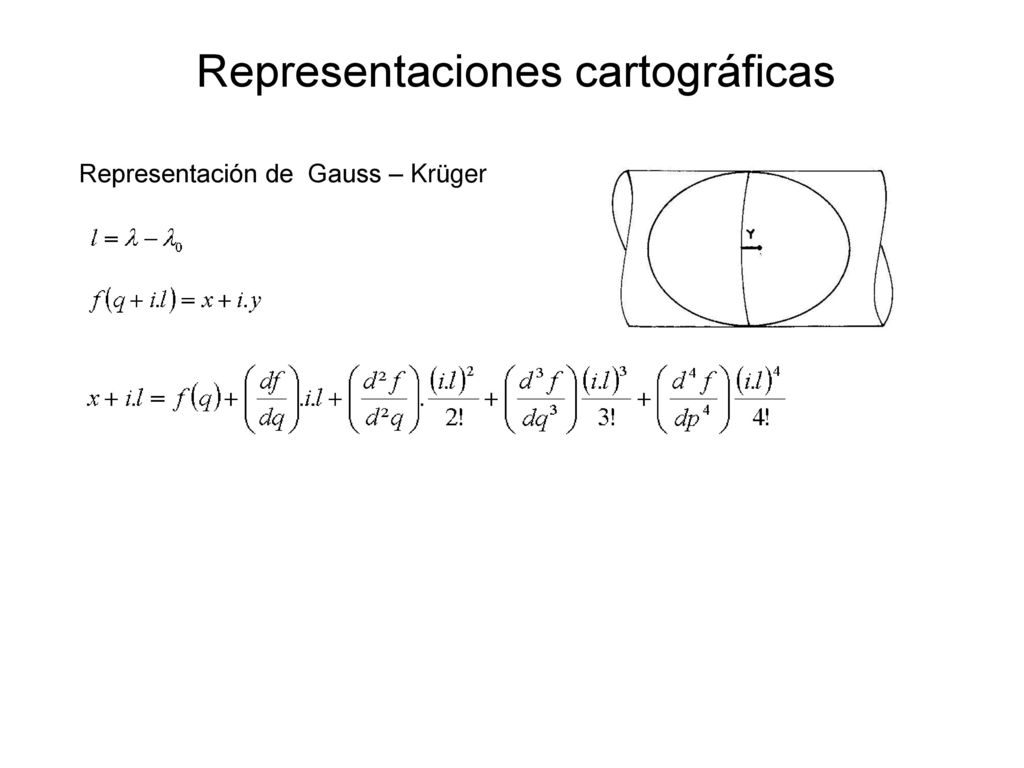

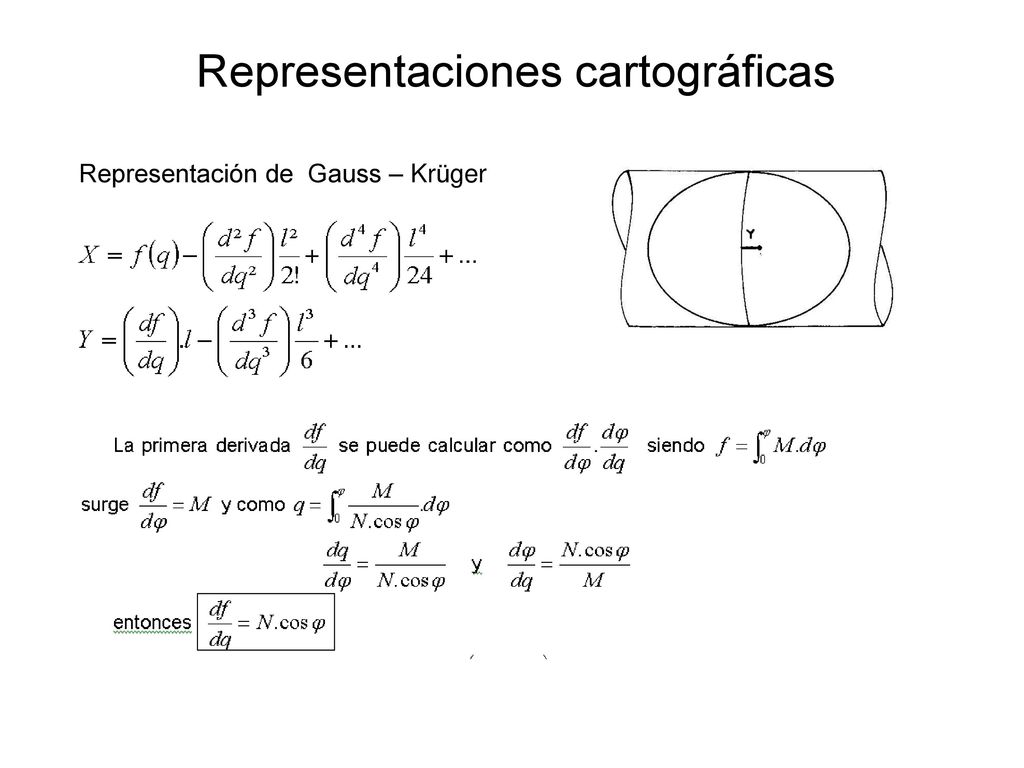

Representación de Gauss – Krüger

26 Representaciones cartográficas

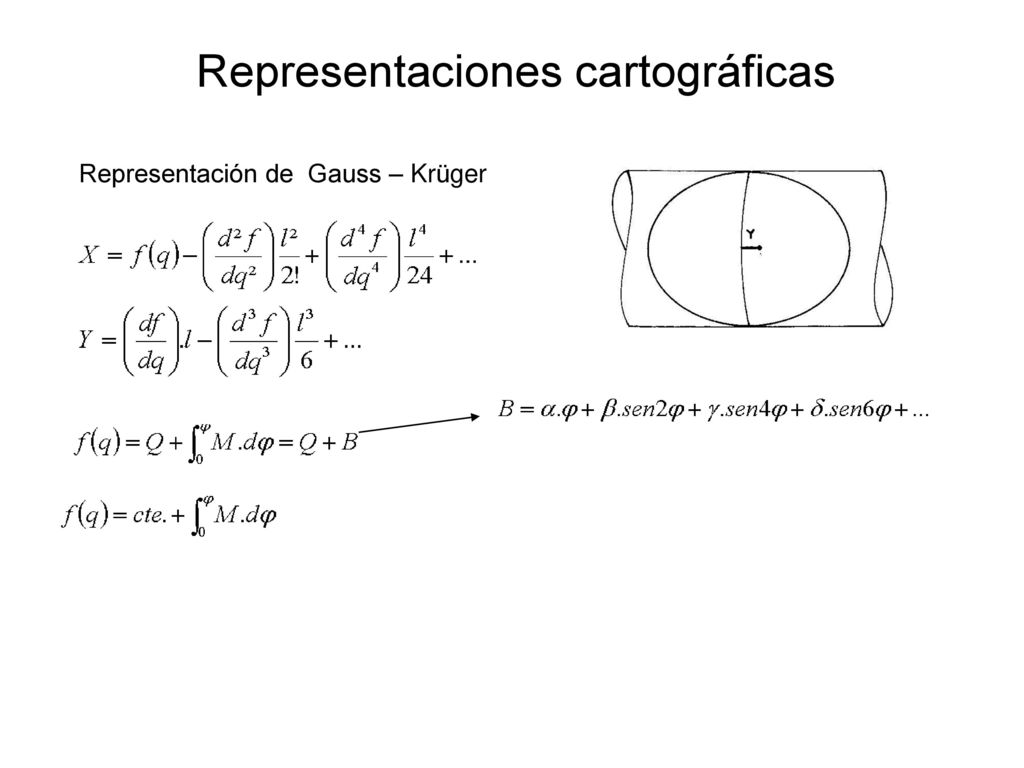

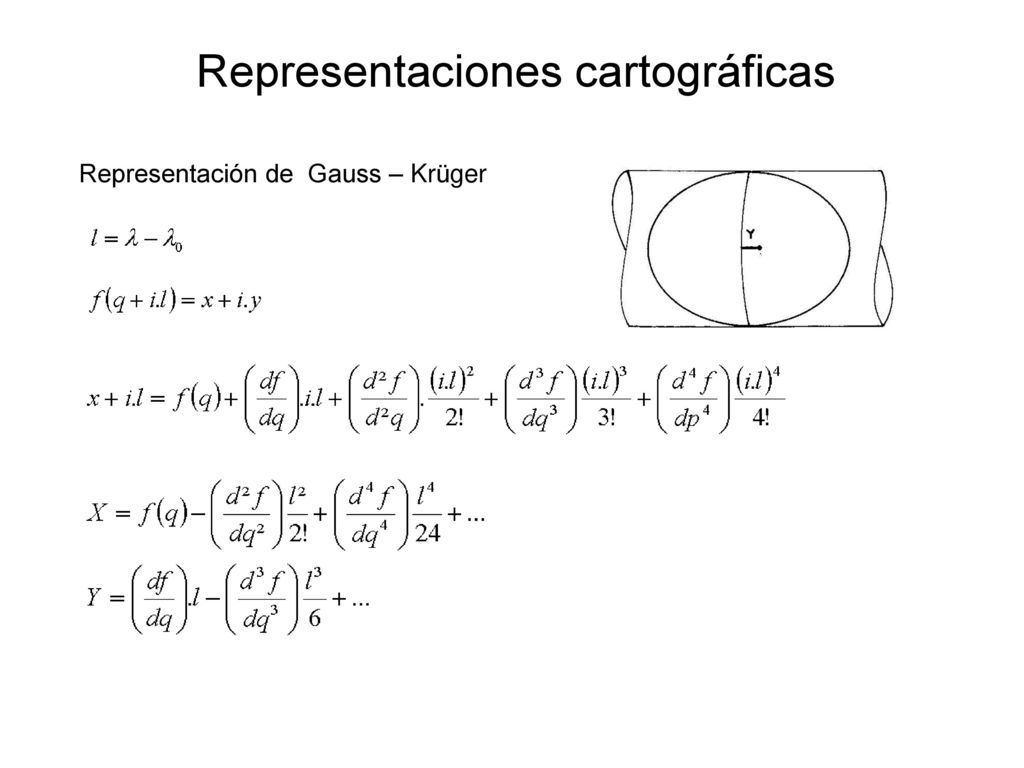

Representación de Gauss – Krüger

27 Representaciones cartográficas
Representación de Gauss – Krüger

28 Representaciones cartográficas
Representación de Gauss – Krüger

29 Representaciones cartográficas
Representación de Gauss – Krüger

30 Representaciones cartográficas
Representación de Gauss – Krüger

31 Representaciones cartográficas
Representación de Gauss – Krüger

32 Representaciones cartográficas
Representación de Gauss – Krüger Integrando para una distancia finita

33 Representaciones cartográficas
Representación de Gauss – Krüger

34 Representaciones cartográficas

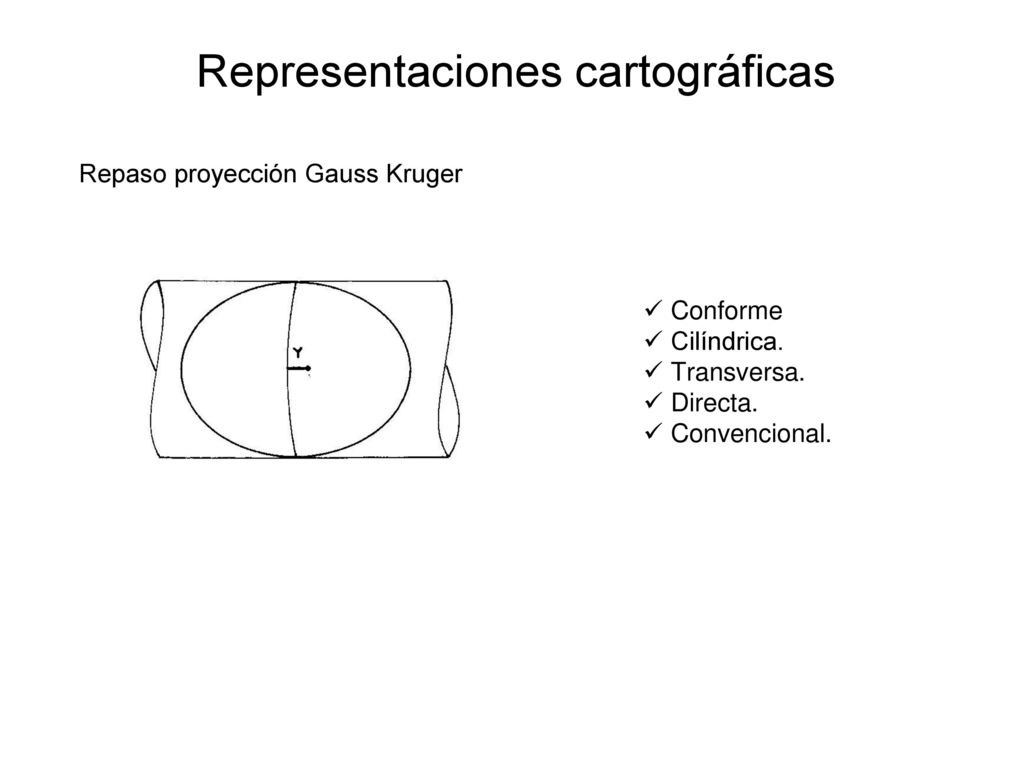

Repaso proyección Gauss Kruger Conforme Cilíndrica. Transversa. Directa. Convencional.

35 Representaciones cartográficas

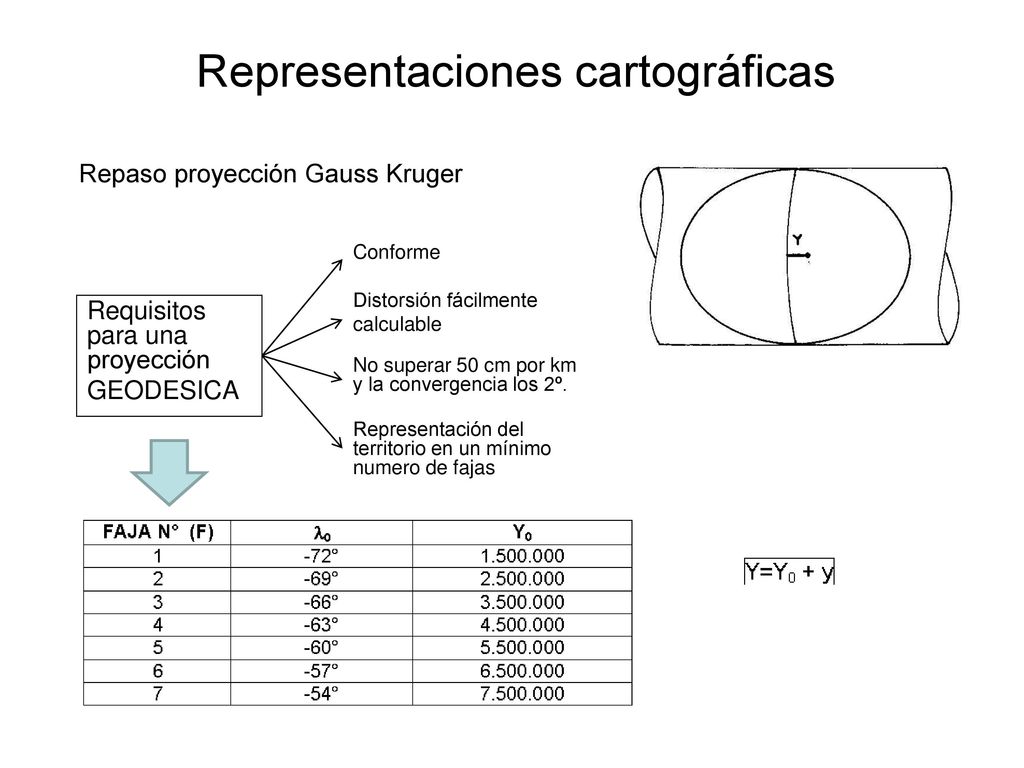

Repaso proyección Gauss Kruger Conforme Distorsión calculable Requisitos para una proyección GEODESICA No superar 50 cm por km

36 Representaciones cartográficas
Repaso proyección Gauss Kruger Conforme Distorsión fácilmente calculable Requisitos para una proyección GEODESICA No superar 50 cm por km y la convergencia los 2º. Representación del territorio en un mínimo numero de fajas

37 Representaciones cartográficas

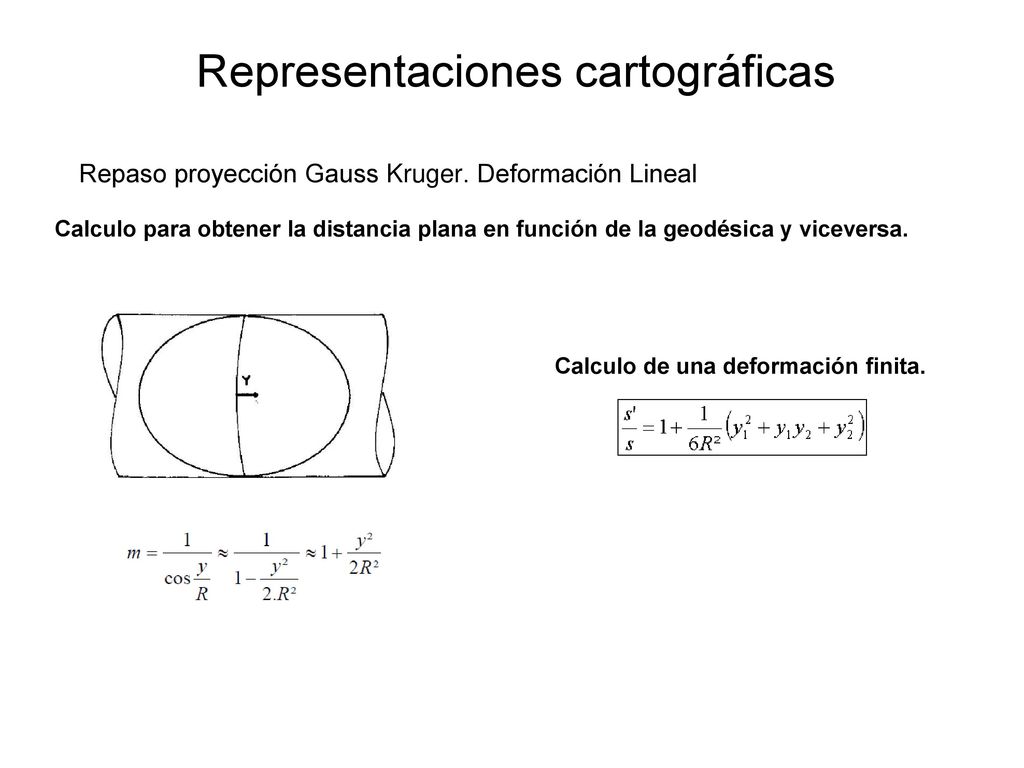

Repaso proyección Gauss Kruger. Deformación Lineal Calculo para obtener la distancia plana en función de la geodésica y viceversa. Calculo de una deformación finita.

38 Representaciones cartográficas
Repaso proyección Gauss Kruger. Deformación Angular Calculo de para pasar de la dirección geodésica a la plana. Tg γ = L sen (φ)
