Cartel luminomagnético
PASOS DEL ARMADO
2

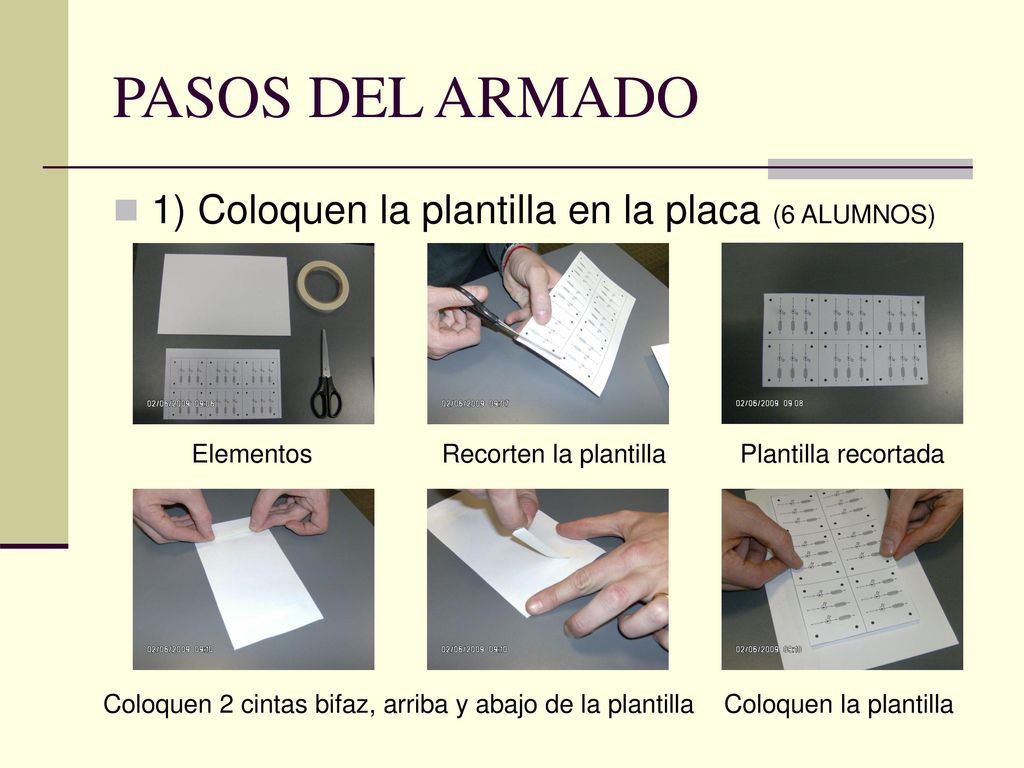

PASOS DEL ARMADO 1) Coloquen la plantilla en la placa (6 ALUMNOS)
Elementos Recorten la plantilla Plantilla recortada Coloquen 2 cintas bifaz, arriba y abajo de la plantilla Coloquen la plantilla
3
PASOS DEL ARMADO 2) AGUJEREADO DE 5 mm (grupo de 6 alumnos)
5 mm para los tornillos 5 mm para los leds Ubicación de los agujeros de 5 mm Cada alumno hace sus agujeros 3 agujeros para los leds 4 agujeros para los tornillos Importante: Uso de antiparras y pelo recogido
4
Antiparras protectoras y pelo recogido
PASOS DEL ARMADO 3) AGUJEREADO DE 1,5 mm (grupo de 6 alumnos) 1,5 mm Ubicación de los 12 agujeros Base de soporte Antiparras protectoras y pelo recogido Apliquen el mini torno de manera vertical
5

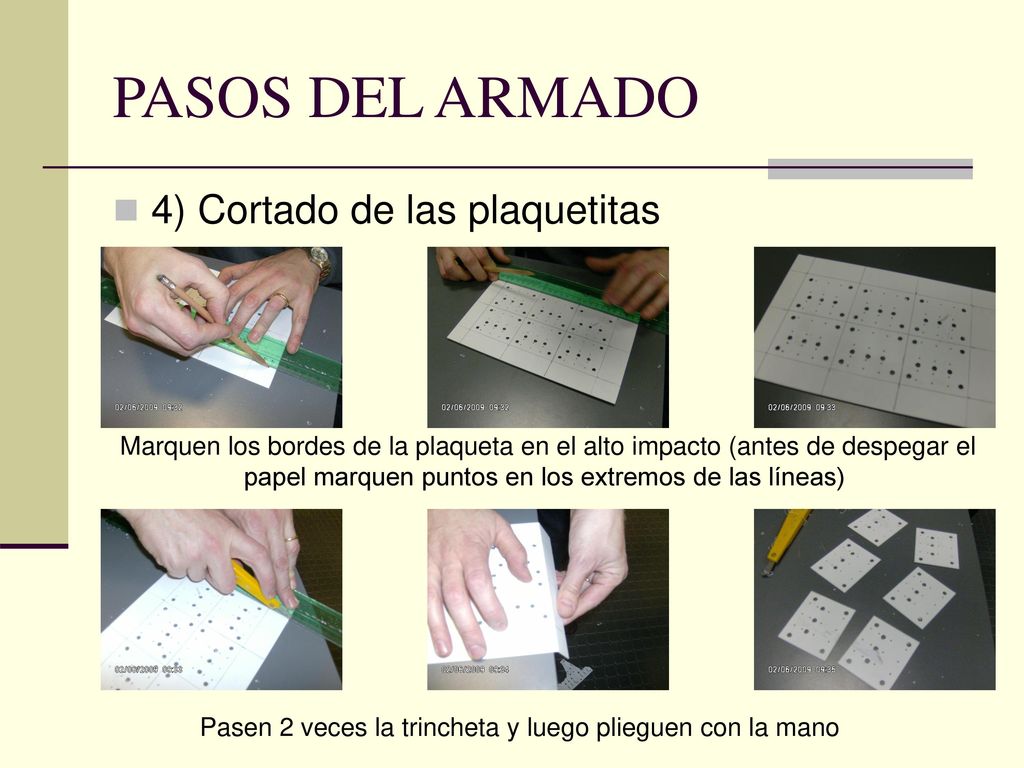

PASOS DEL ARMADO 4) Cortado de las plaquetitas
Marquen los bordes de la plaqueta en el alto impacto (antes de despegar el papel marquen puntos en los extremos de las líneas) Pasen 2 veces la trincheta y luego plieguen con la mano
6

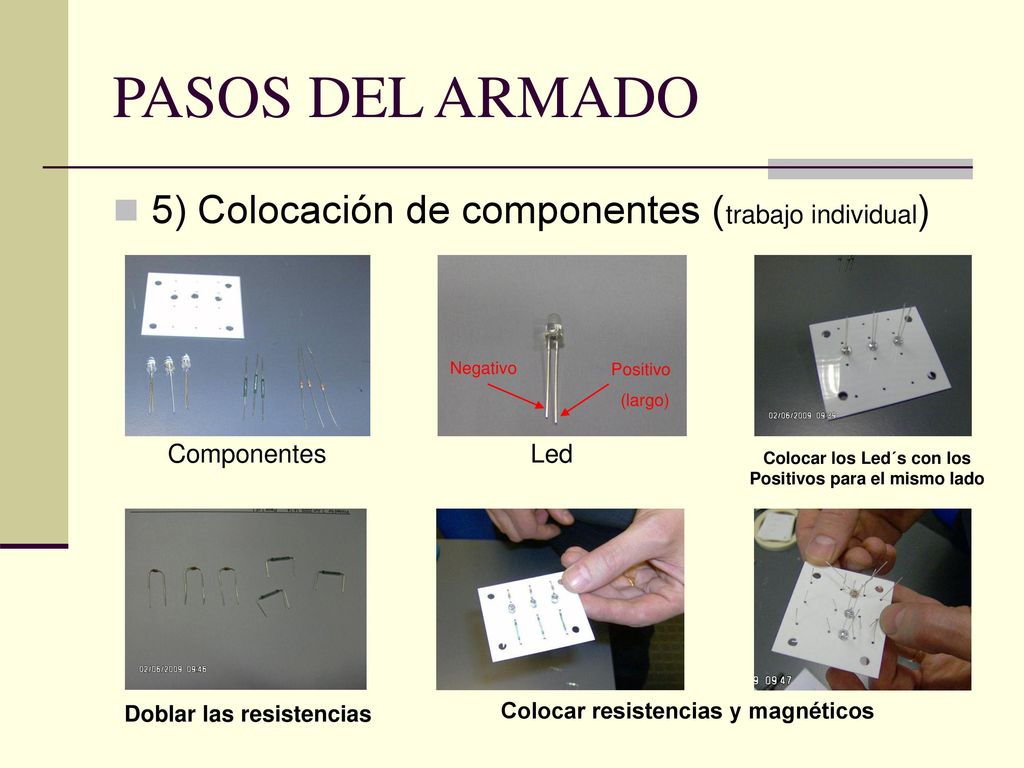

PASOS DEL ARMADO 5) Colocación de componentes (trabajo individual)
Positivo (largo) Negativo Componentes Led Colocar los Led´s con los Positivos para el mismo lado Doblar las resistencias Colocar resistencias y magnéticos
