Fallas en Minería a Cielo Abierto

Presentación del tema: "Fallas en Minería a Cielo Abierto"— Transcripción de la presentación:

1 Fallas en Minería a Cielo Abierto

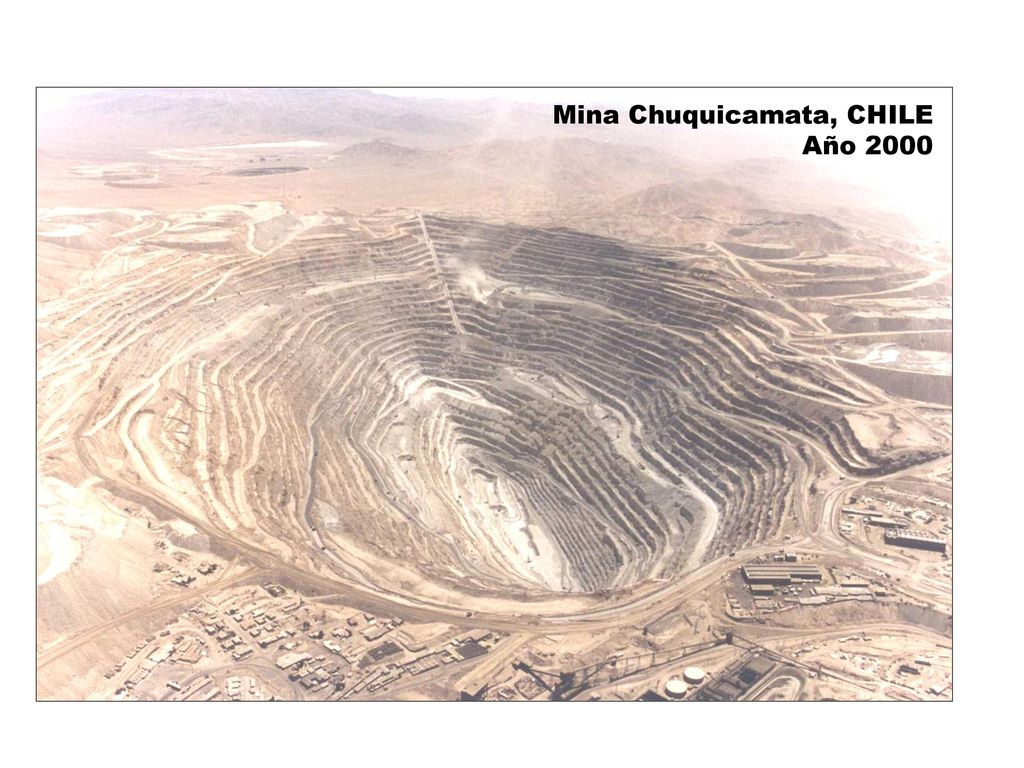

2 Mina Chuquicamata, CHILE
Año 2000

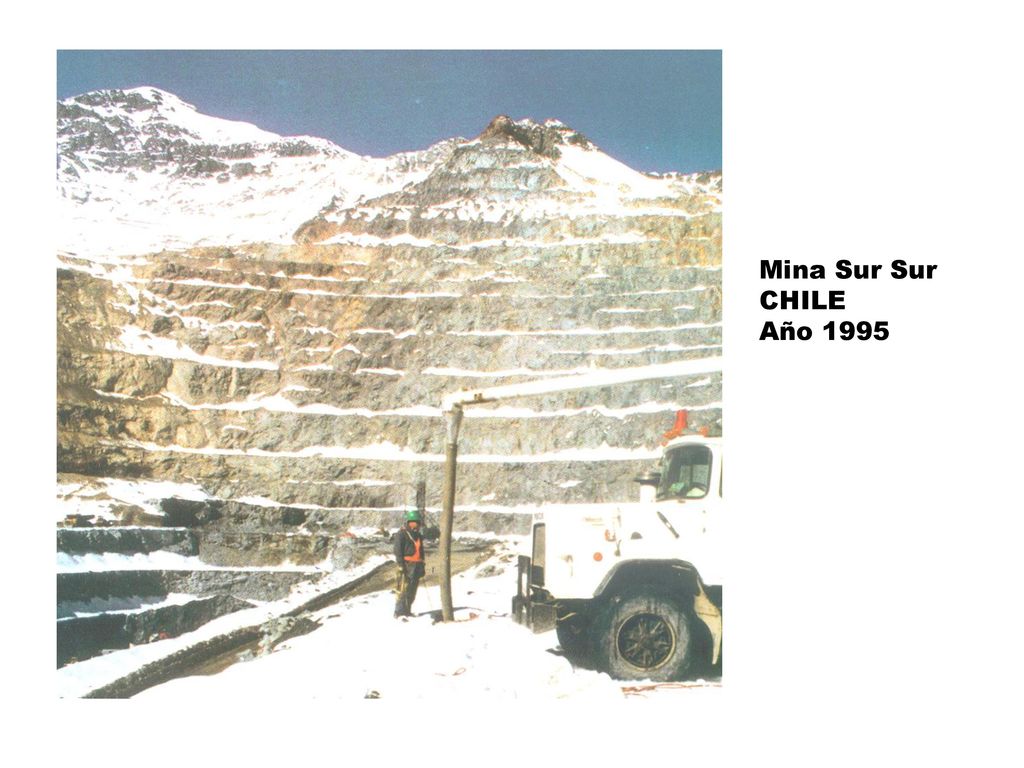

3 Mina Sur Sur CHILE Año 1995

4 a sr C L NEGOCIO MINERO h a b
IMPACTO DE LA INCLINACIÓN DE LOS TALUDES, a , EN LA RAZÓN LASTRE:MINERAL, sr a sr WASTE ROCK ORE a b C L h

5 RESTRICCIONES GEOMECÁNICAS

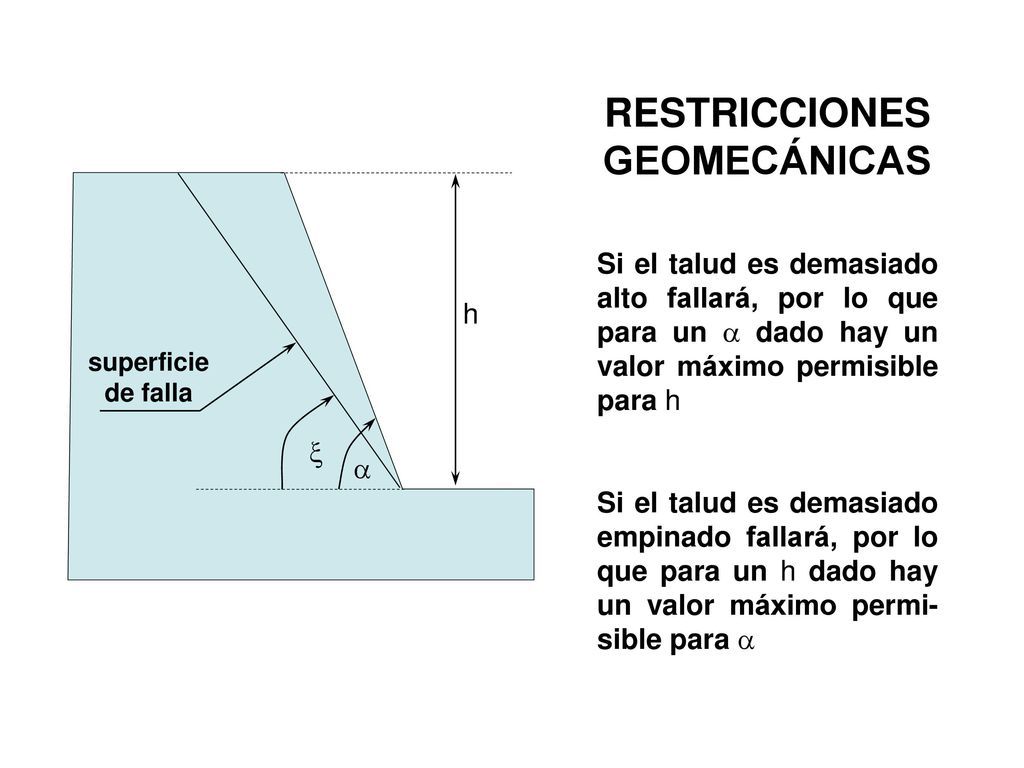

h RESTRICCIONES GEOMECÁNICAS Si el talud es demasiado alto fallará, por lo que para un a dado hay un valor máximo permisible para h Si el talud es demasiado empinado fallará, por lo que para un h dado hay un valor máximo permi-sible para a x superficie de falla

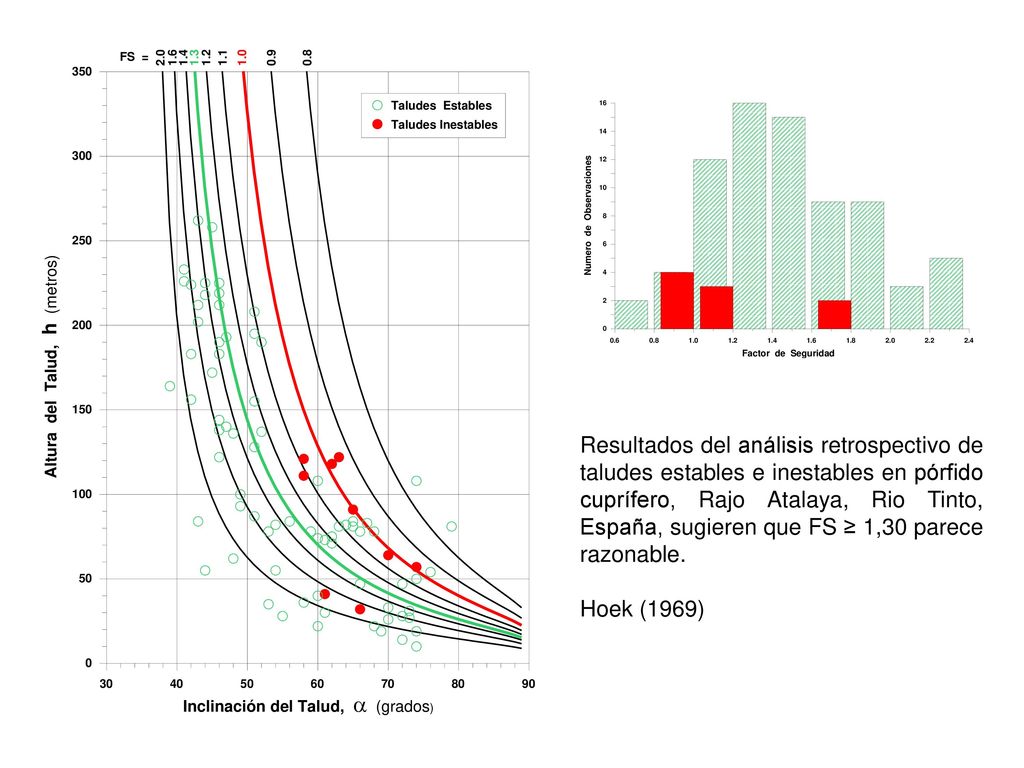

6 Resultados del análisis retrospectivo de taludes estables e inestables en pórfido cuprífero, Rajo Atalaya, Rio Tinto, España, sugieren que FS ≥ 1,30 parece razonable. Hoek (1969)

7 Parámetros que definen la geometría de un talud minero

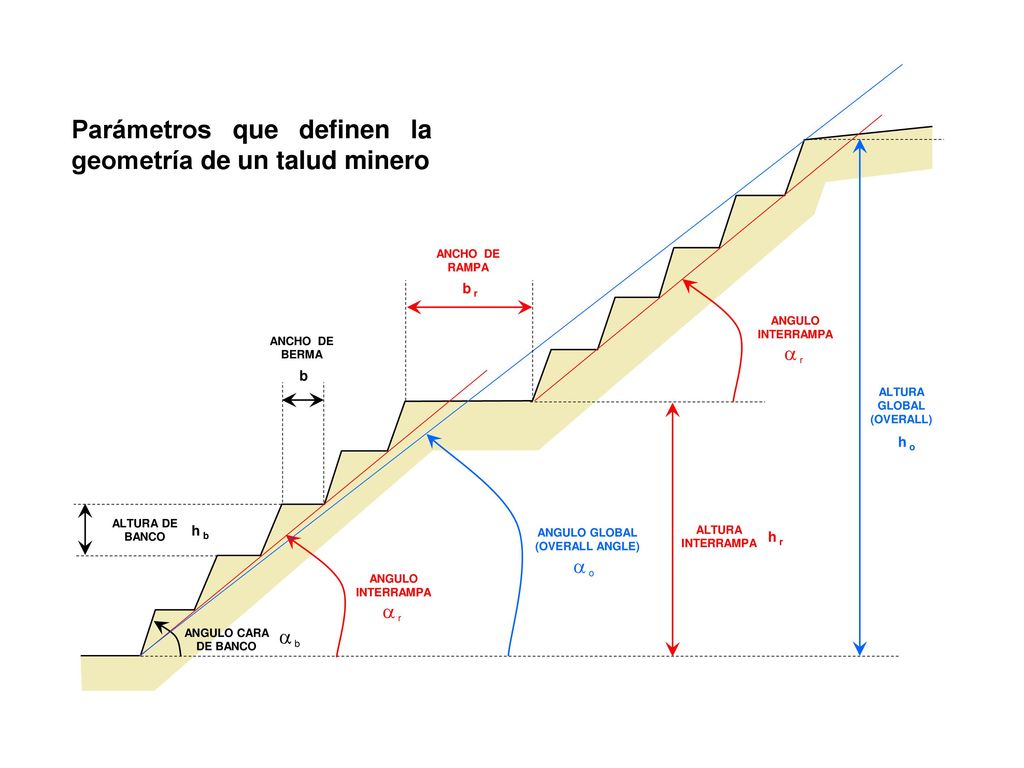

ANGULO CARA DE BANCO a b ANGULO INTERRAMPA a r ALTURA DE BANCO h b ALTURA INTERRAMPA h r ANGULO GLOBAL (OVERALL ANGLE) a o ALTURA GLOBAL (OVERALL) h o ANCHO DE RAMPA b r ANCHO DE BERMA b Parámetros que definen la geometría de un talud minero

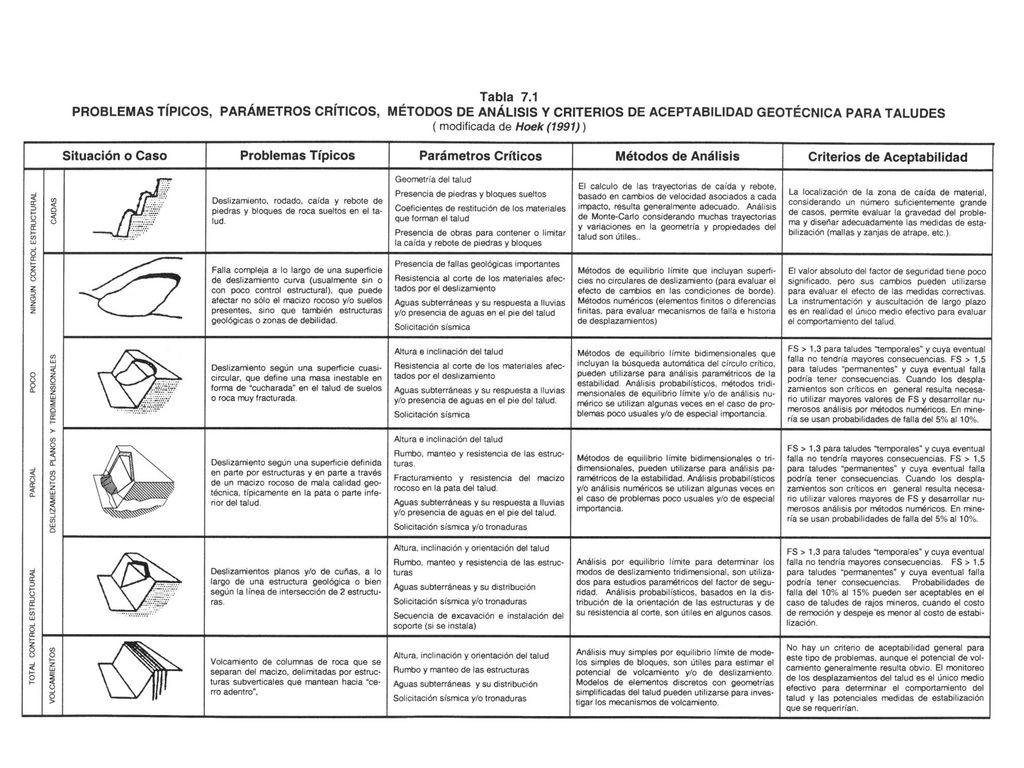

8

9 TIPOS DE INESTABILIDADES EN LOS TALUDES ROCOSOS

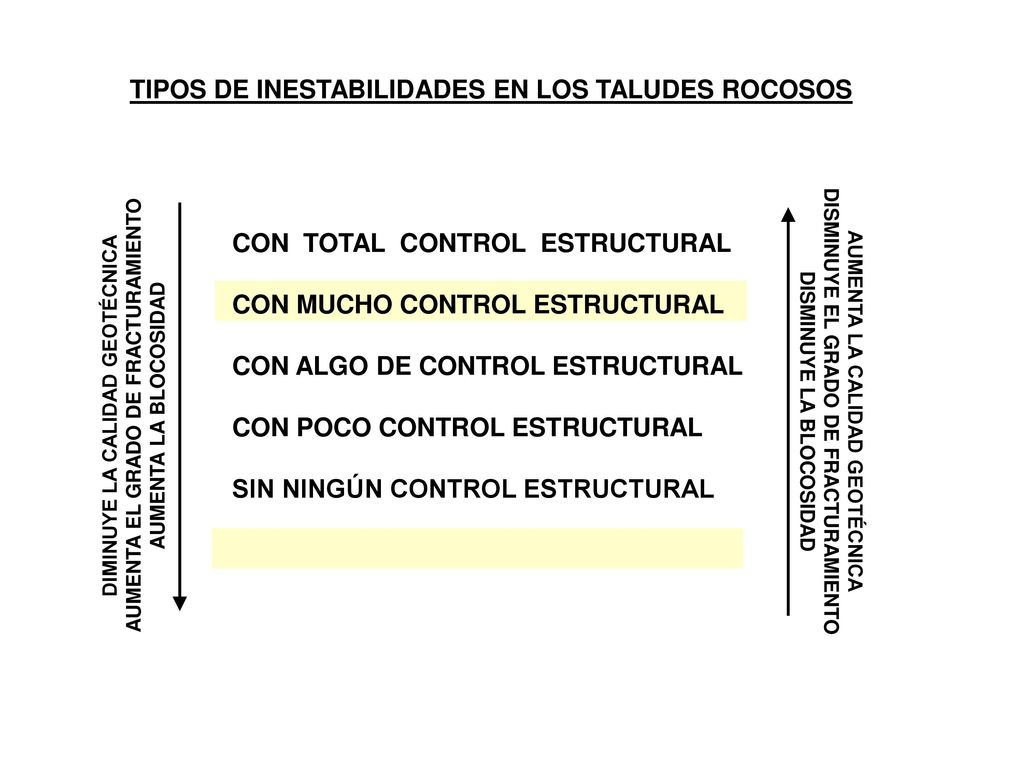

CON TOTAL CONTROL ESTRUCTURAL CON MUCHO CONTROL ESTRUCTURAL CON ALGO DE CONTROL ESTRUCTURAL CON POCO CONTROL ESTRUCTURAL SIN NINGÚN CONTROL ESTRUCTURAL AUMENTA EL GRADO DE FRACTURAMIENTO DIMINUYE LA CALIDAD GEOTÉCNICA AUMENTA LA BLOCOSIDAD DISMINUYE EL GRADO DE FRACTURAMIENTO AUMENTA LA CALIDAD GEOTÉCNICA DISMINUYE LA BLOCOSIDAD

10 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL

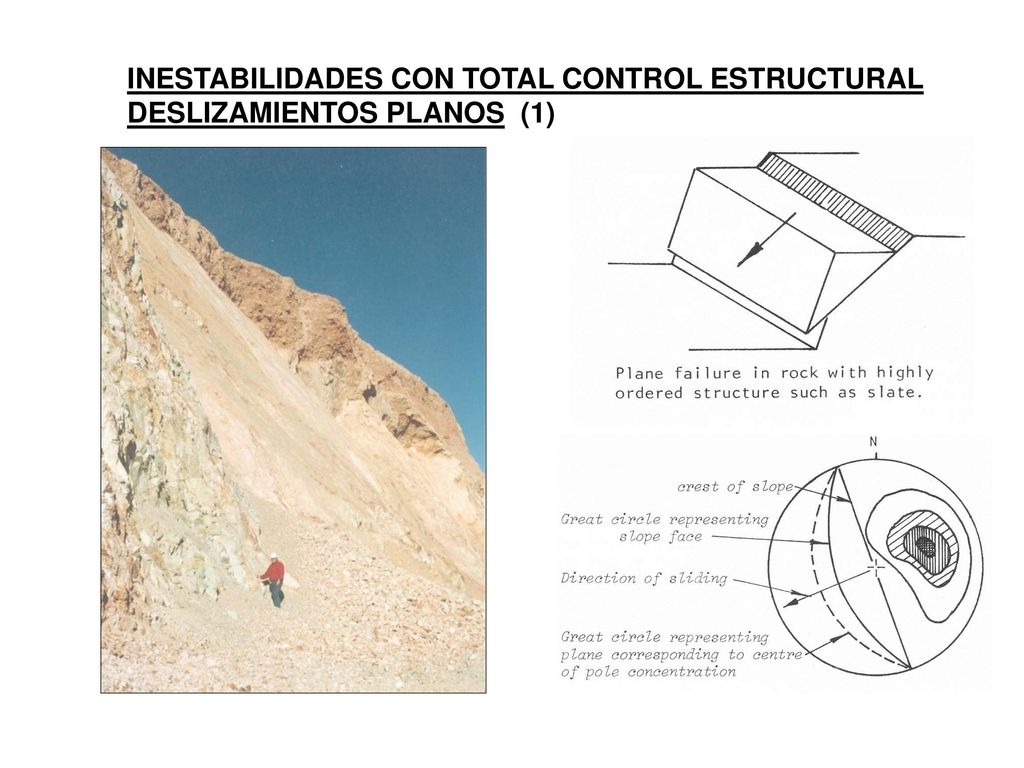

DESLIZAMIENTOS PLANOS (1)

11 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL

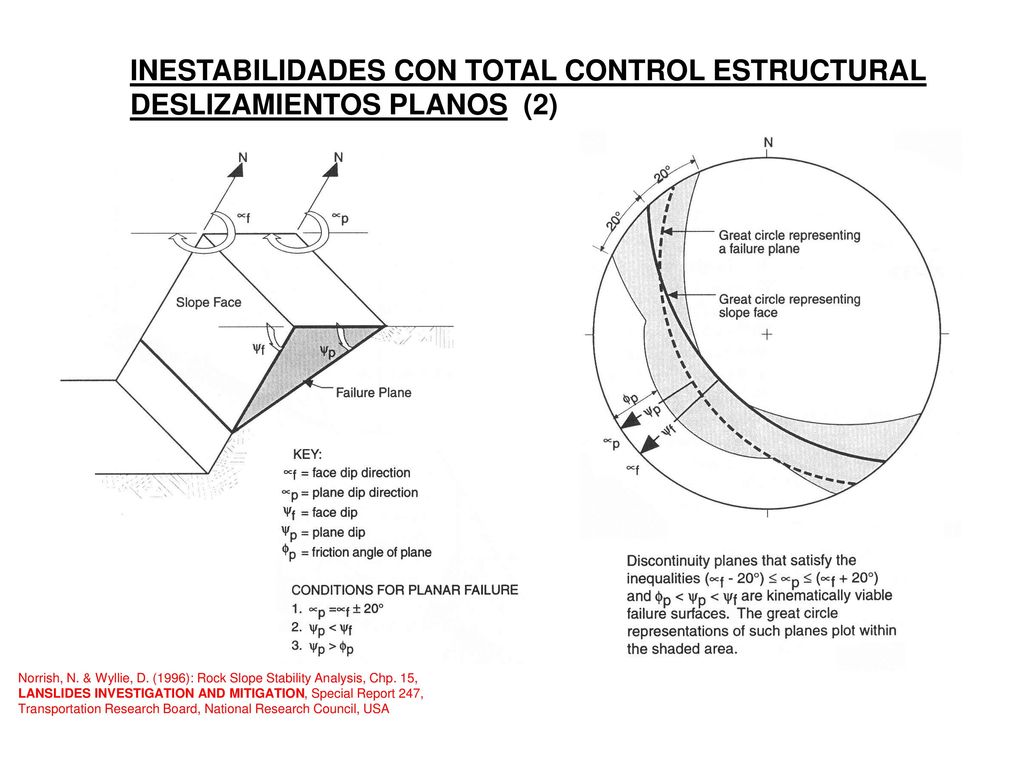

DESLIZAMIENTOS PLANOS (2) Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

12 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL

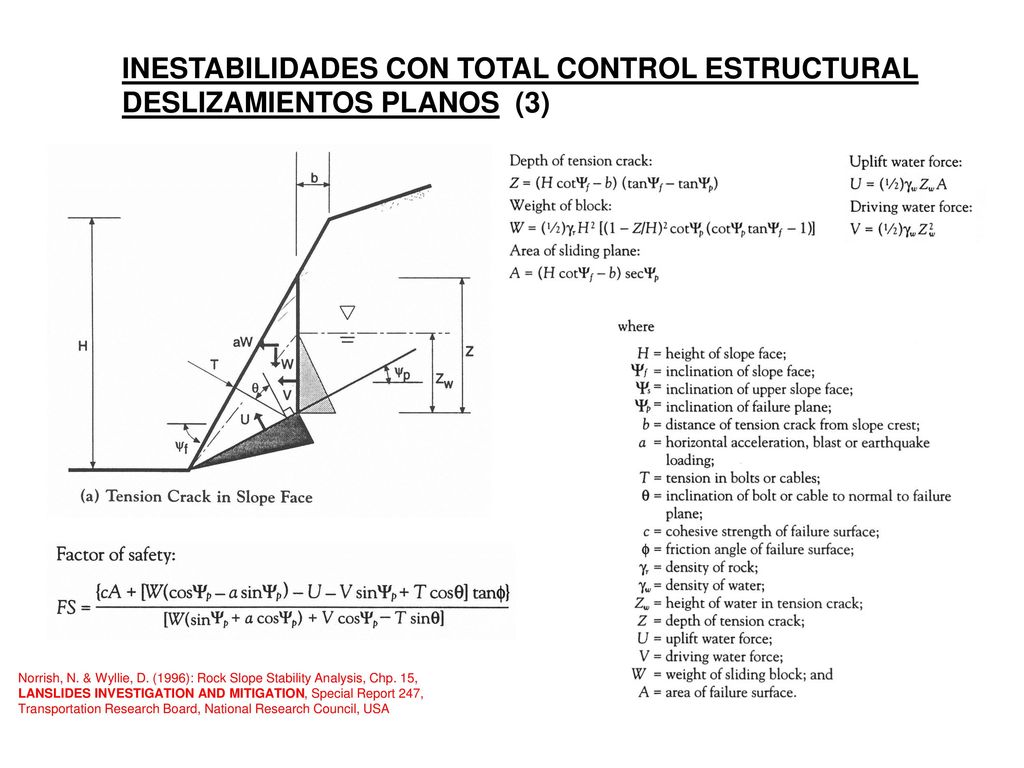

DESLIZAMIENTOS PLANOS (3) Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

13 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL

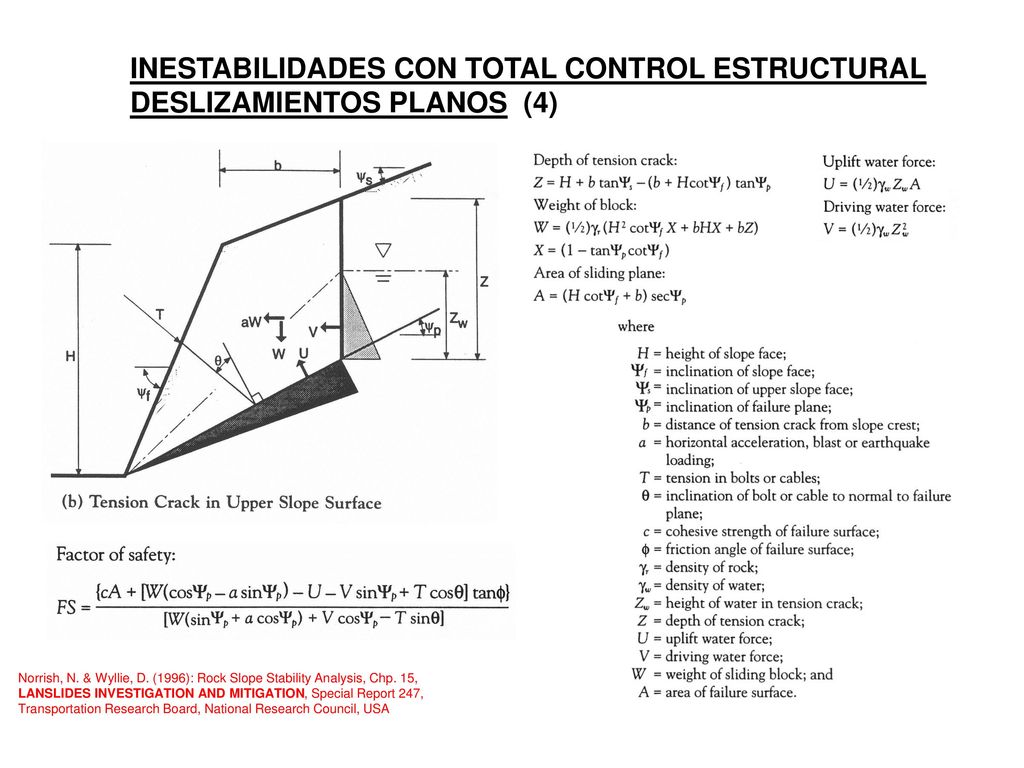

DESLIZAMIENTOS PLANOS (4) Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

14 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL

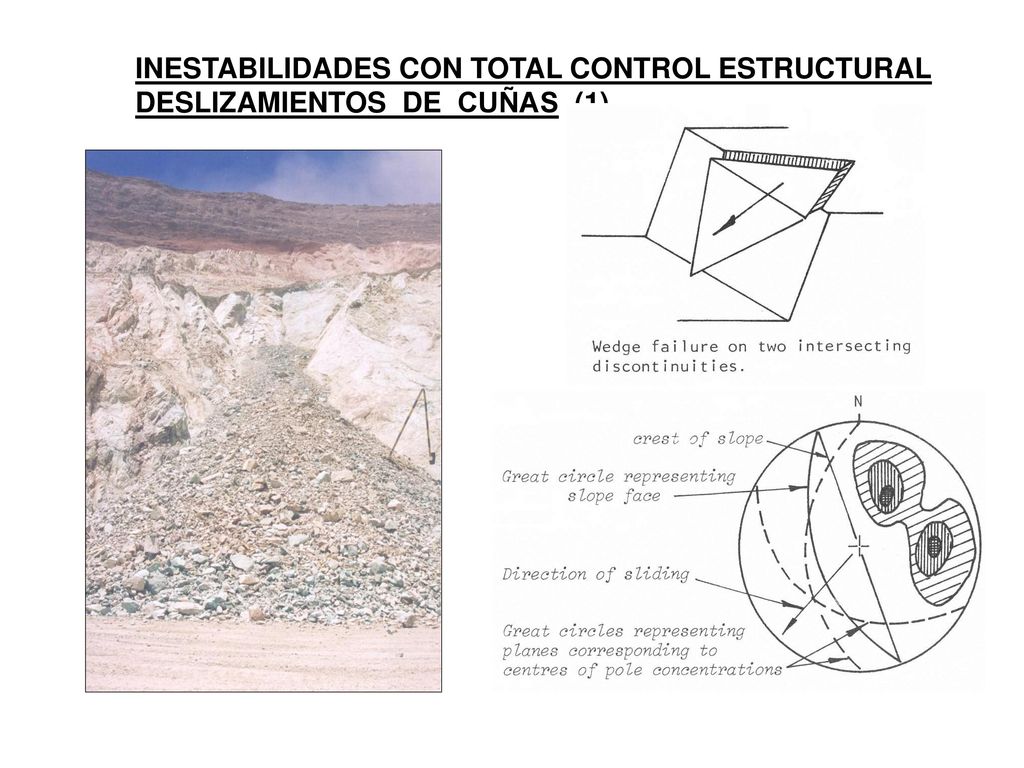

DESLIZAMIENTOS DE CUÑAS (1)

15 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL DESLIZAMIENTOS DE CUÑAS
Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

16 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL

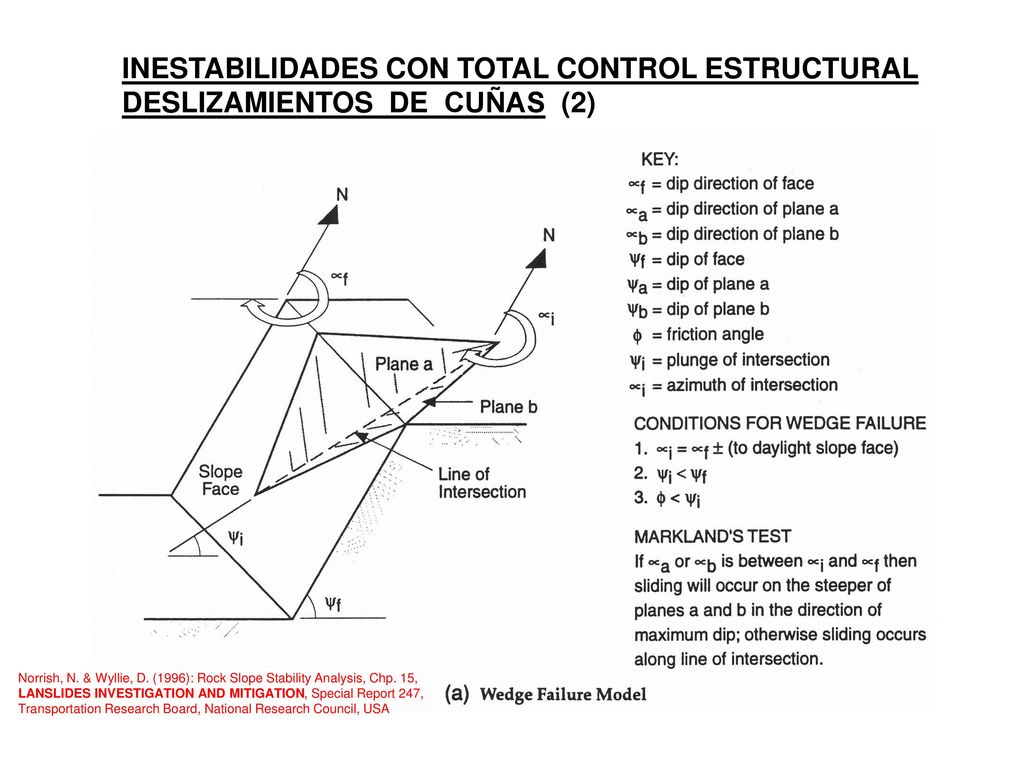

DESLIZAMIENTOS DE CUÑAS (2) Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

17 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL

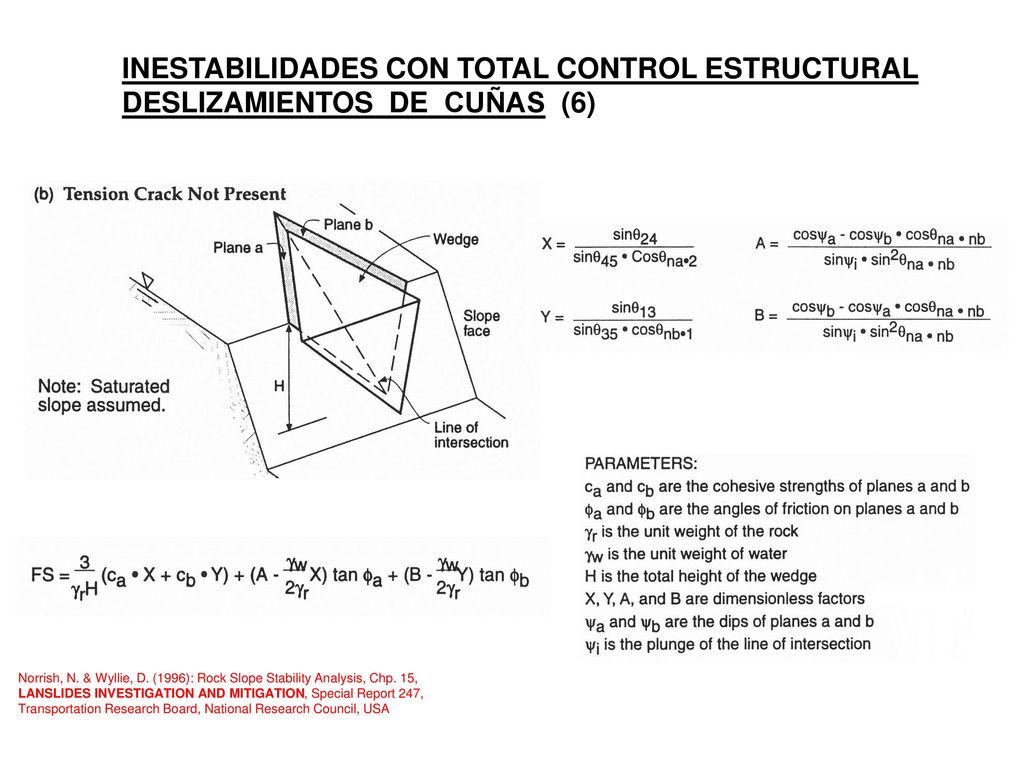

DESLIZAMIENTOS DE CUÑAS (6) Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

18 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL

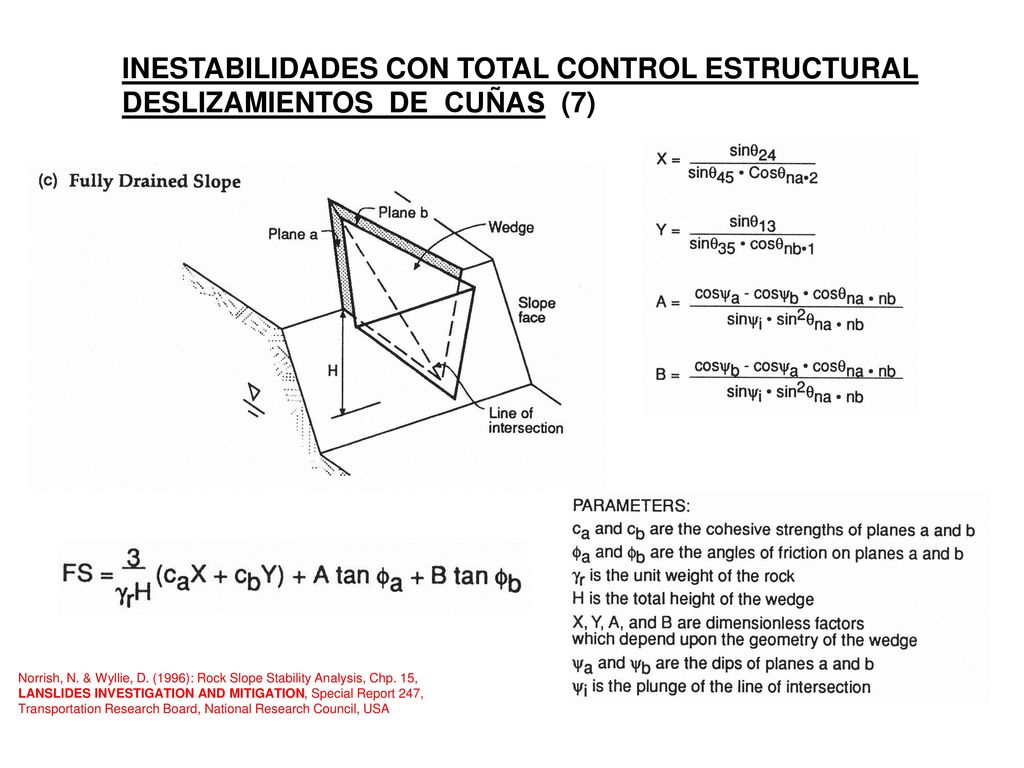

DESLIZAMIENTOS DE CUÑAS (7) Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

19 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL

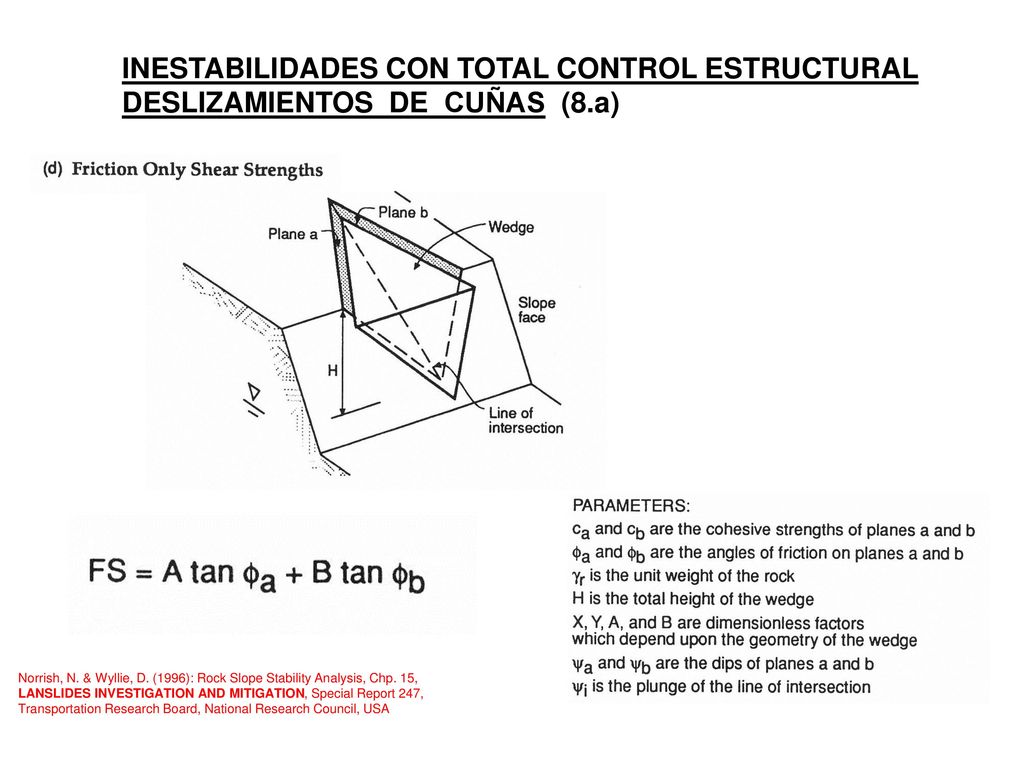

DESLIZAMIENTOS DE CUÑAS (8.a) Norrish, N. & Wyllie, D. (1996): Rock Slope Stability Analysis, Chp. 15, LANSLIDES INVESTIGATION AND MITIGATION, Special Report 247, Transportation Research Board, National Research Council, USA

20 INESTABILIDADES CON TOTAL CONTROL ESTRUCTURAL
DESLIZAMIENTOS DE CUÑAS (8.b) Hoek, E. & Bray, J. (1981): ROCK SLOPE ENGINEERING, IMM, London
