LEY DE OHM. MEDIDA DE INTENSIDADES Y DIFERENCIAS DE POTENCIAL
Voltímetro Mide la diferencia de potencial entre los dos extremos de la resistencia. Por él NO circula corriente. Amperímetro Mide la corriente circulante. Por él pasa toda la corriente. Fuente de voltaje Representación gráfica V (ordenadas) frente a I (abscisas) (Podemos cambiar la fuente en cada medida) Resistencia ON /OFF La pendiente de la gráfica nos da la resistencia R Hacemos una medida cada vez que el interruptor se coloca en ON
2
LEY DE OHM. MEDIDA DE INTENSIDADES Y DIFERENCIAS DE POTENCIAL

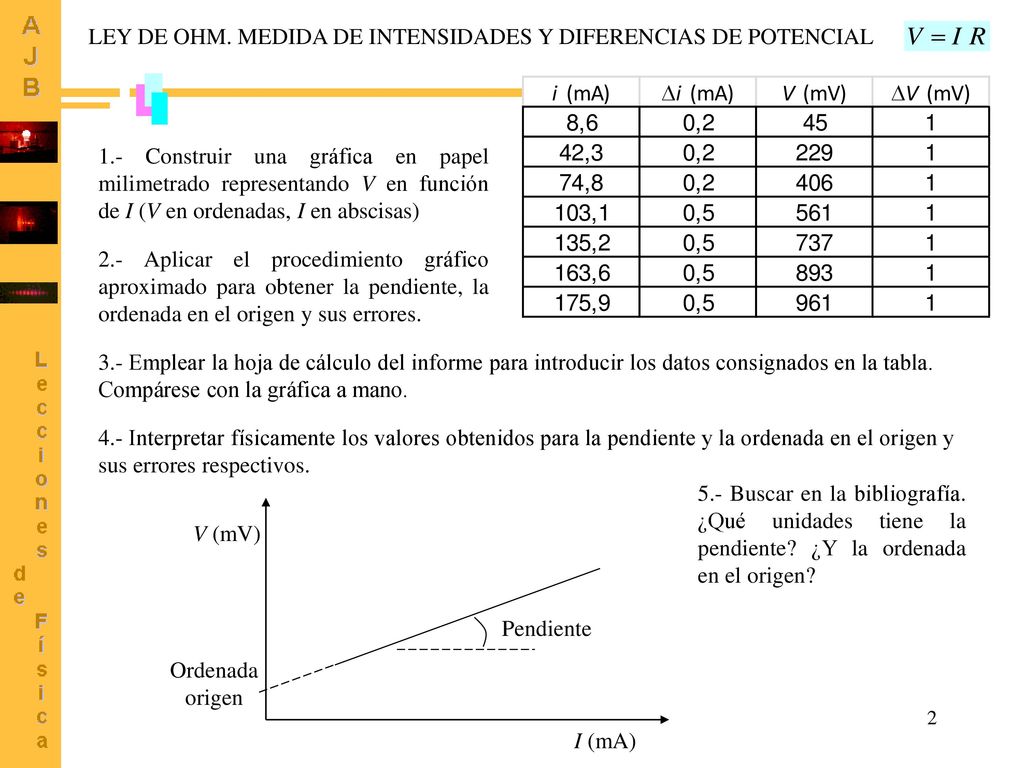

1.- Construir una gráfica en papel milimetrado representando V en función de I (V en ordenadas, I en abscisas) 2.- Aplicar el procedimiento gráfico aproximado para obtener la pendiente, la ordenada en el origen y sus errores. 3.- Emplear la hoja de cálculo del informe para introducir los datos consignados en la tabla. Compárese con la gráfica a mano. 4.- Interpretar físicamente los valores obtenidos para la pendiente y la ordenada en el origen y sus errores respectivos. 5.- Buscar en la bibliografía. ¿Qué unidades tiene la pendiente? ¿Y la ordenada en el origen? V (mV) Pendiente Ordenada origen I (mA)
