1 Electrocardiograma - interpretación
Dr. Johann Radax © 2014

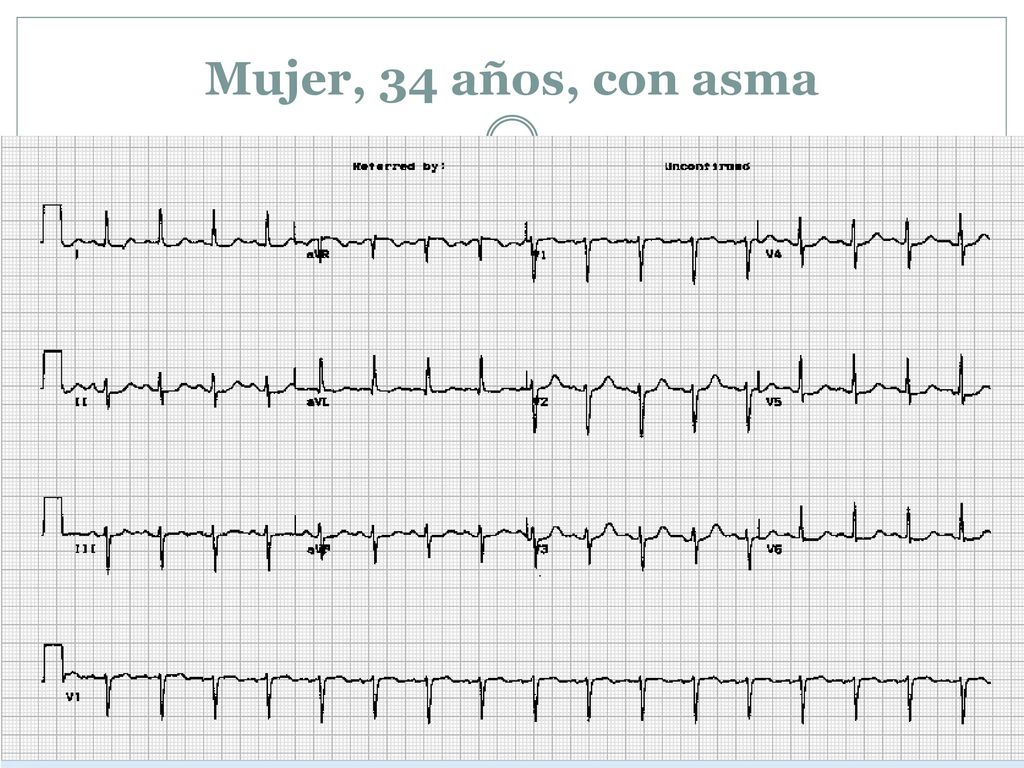

2 Mujer, 34 años, con asma

3 Mujer, 34 años, con asma Taquicardia sinusal
Frecuencia de ondas p > 100/min

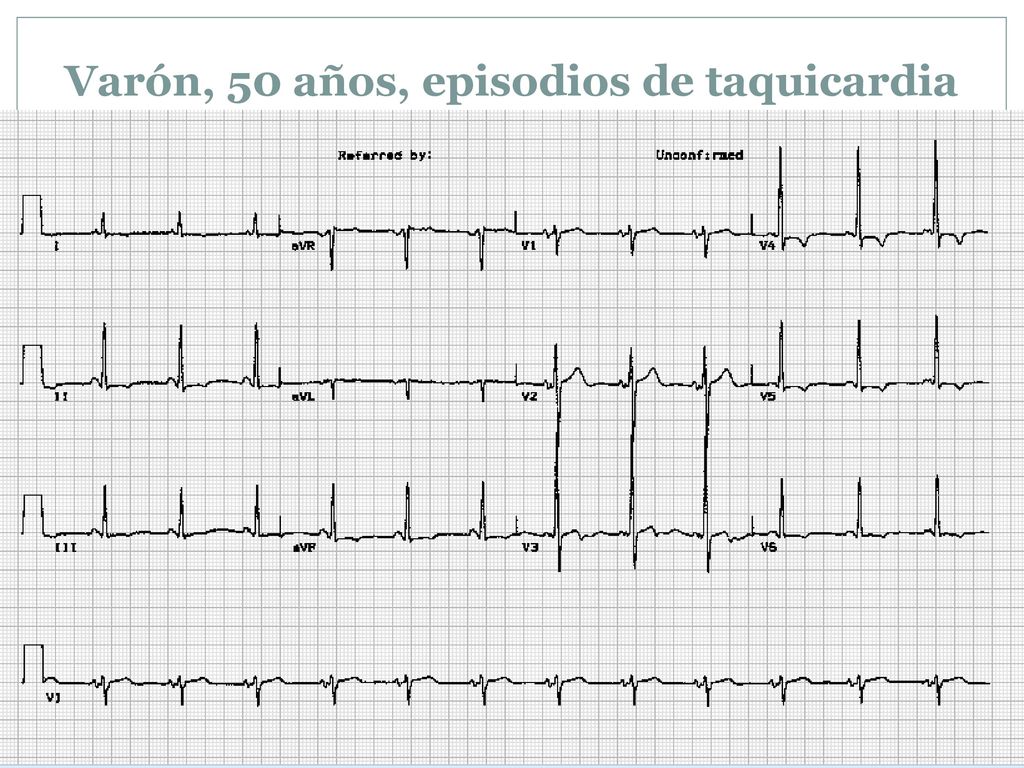

4 Varón, 50 años, episodios de taquicardia

5 Varón, 50 años, episodios de taquicardia
Síndrome Lown Ganong Levine (LGL) Intervalos PR cortos (< 3 cuadraditos) Sin onda delta Cambios no específicos inferolaterales de ST-T Criterios de voltage para hipertrofia izquierda

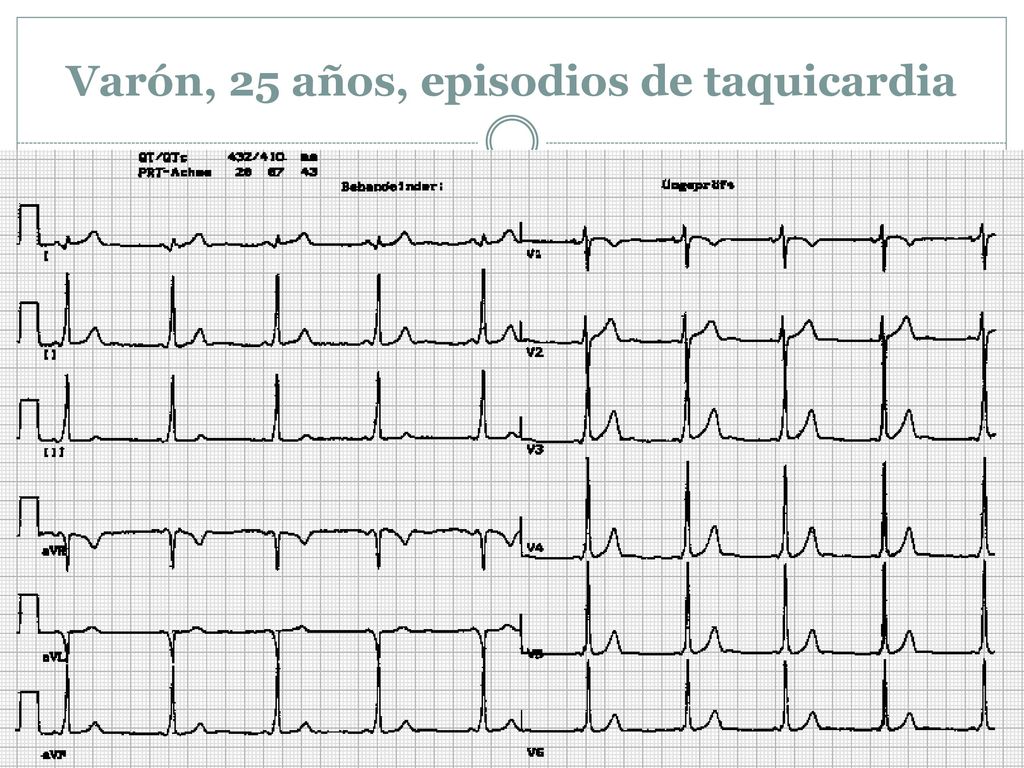

6 Varón, 25 años, episodios de taquicardia

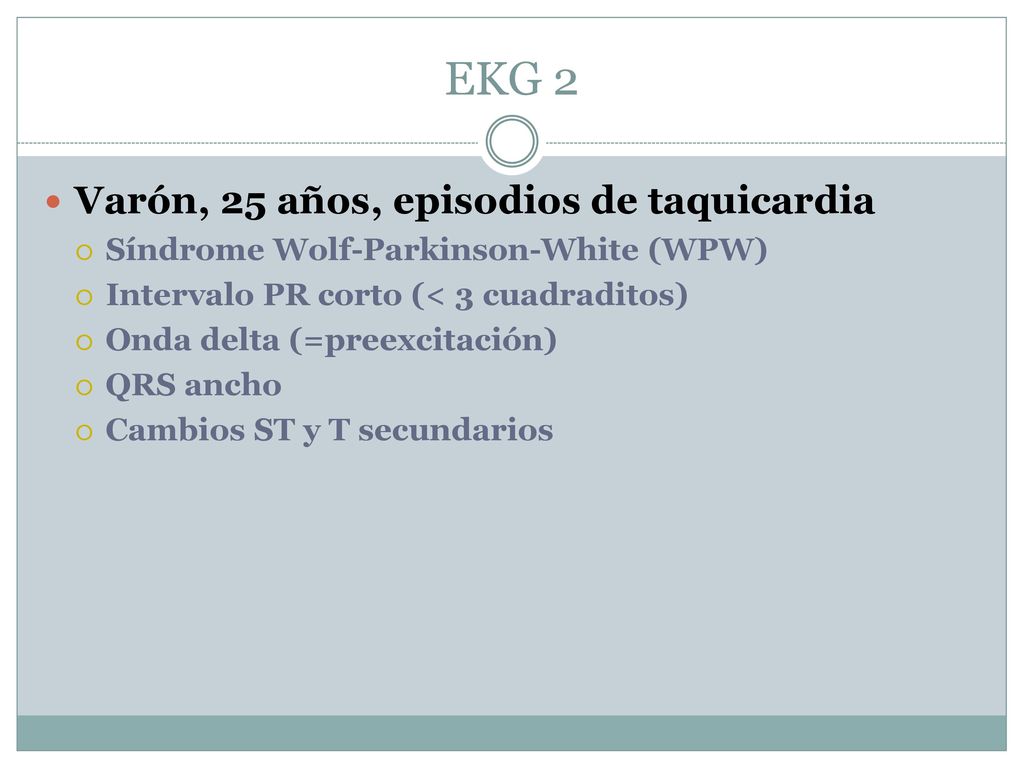

7 EKG 2 Varón, 25 años, episodios de taquicardia
Síndrome Wolf-Parkinson-White (WPW) Intervalo PR corto (< 3 cuadraditos) Onda delta (=preexcitación) QRS ancho Cambios ST y T secundarios

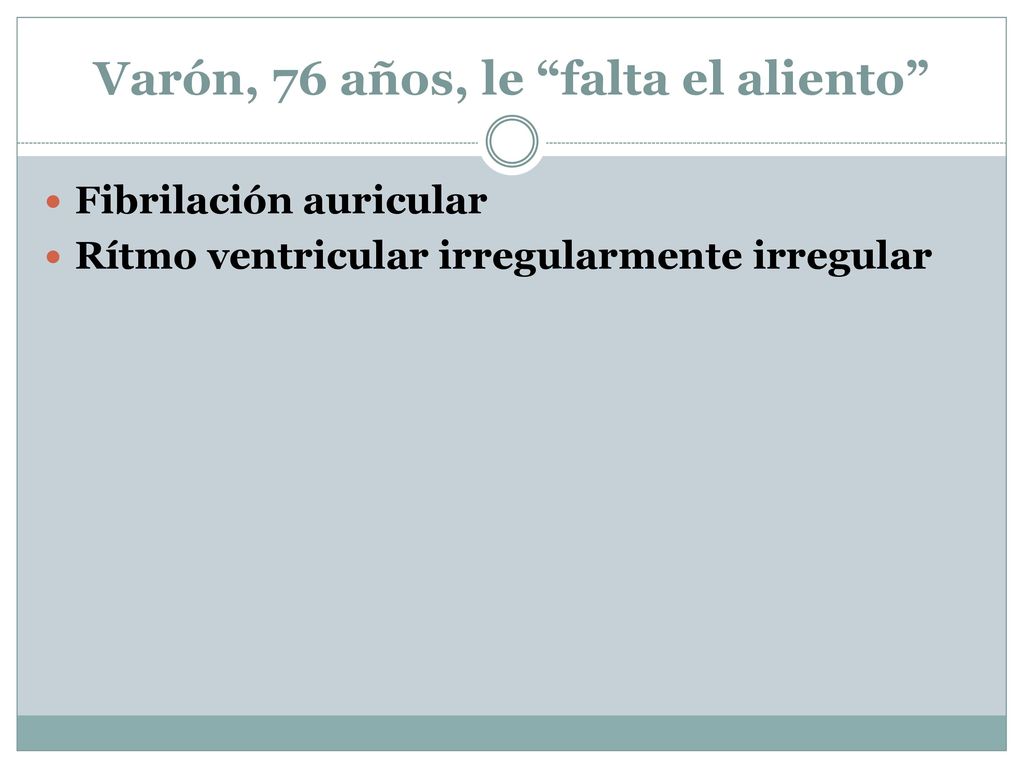

8 Varón, 76 años, le “falta el aliento”

9 Varón, 76 años, le “falta el aliento”
Fibrilación auricular Rítmo ventricular irregularmente irregular

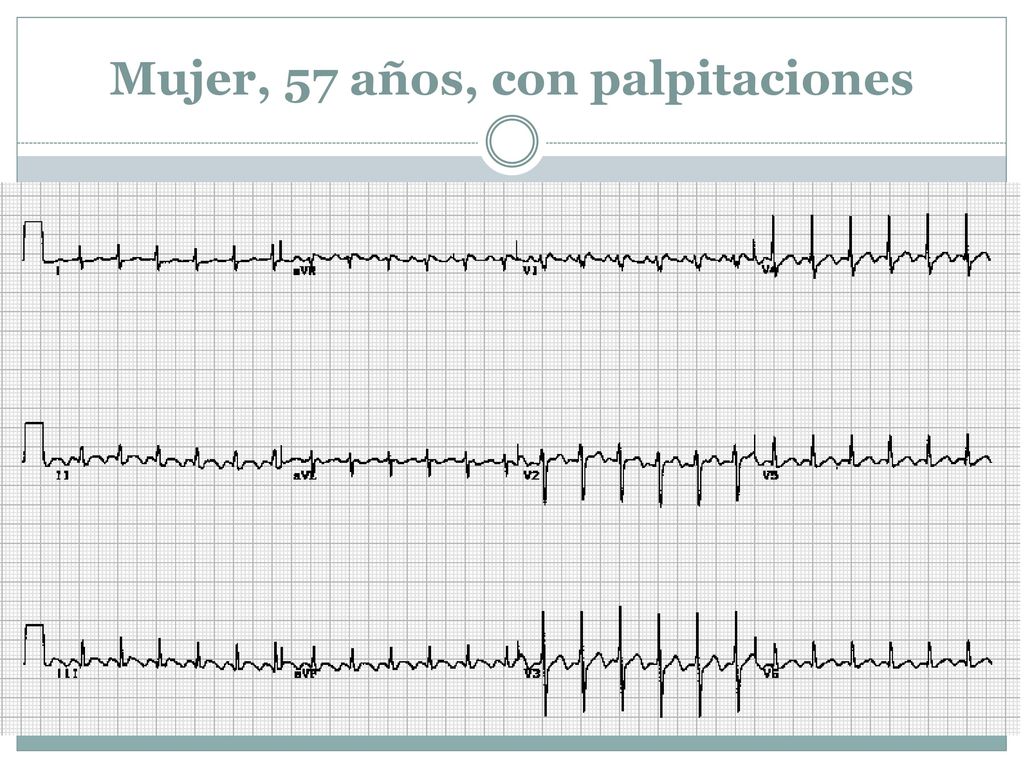

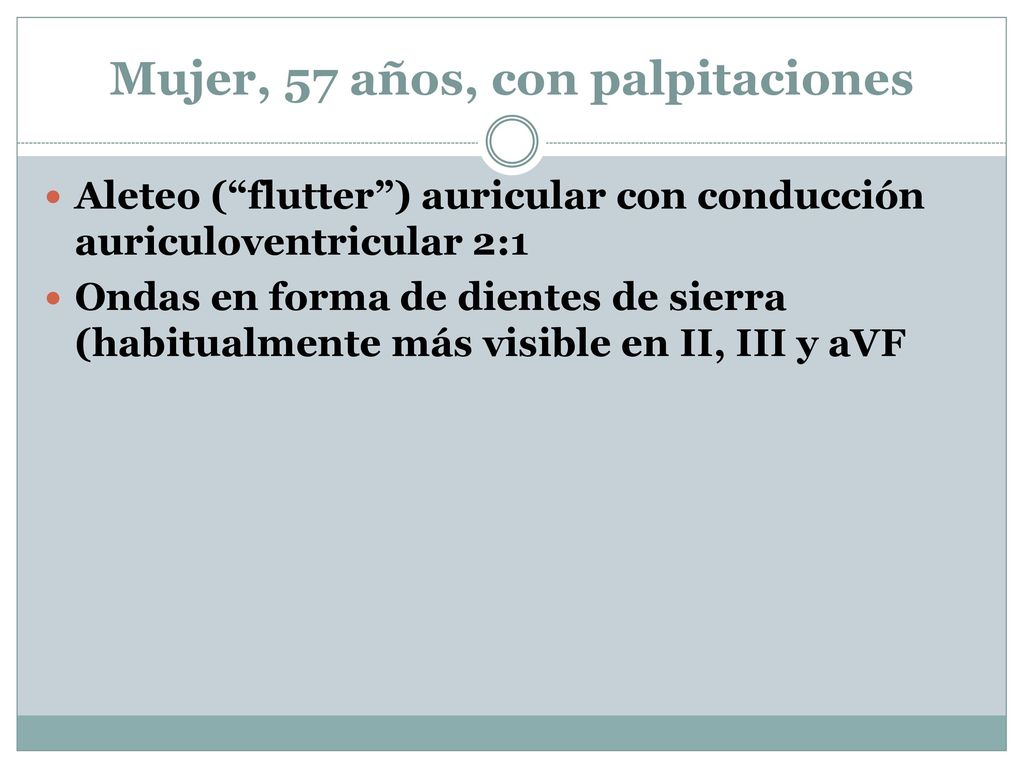

10 Mujer, 57 años, con palpitaciones

11 Mujer, 57 años, con palpitaciones
Aleteo (“flutter”) auricular con conducción auriculoventricular 2:1 Ondas en forma de dientes de sierra (habitualmente más visible en II, III y aVF

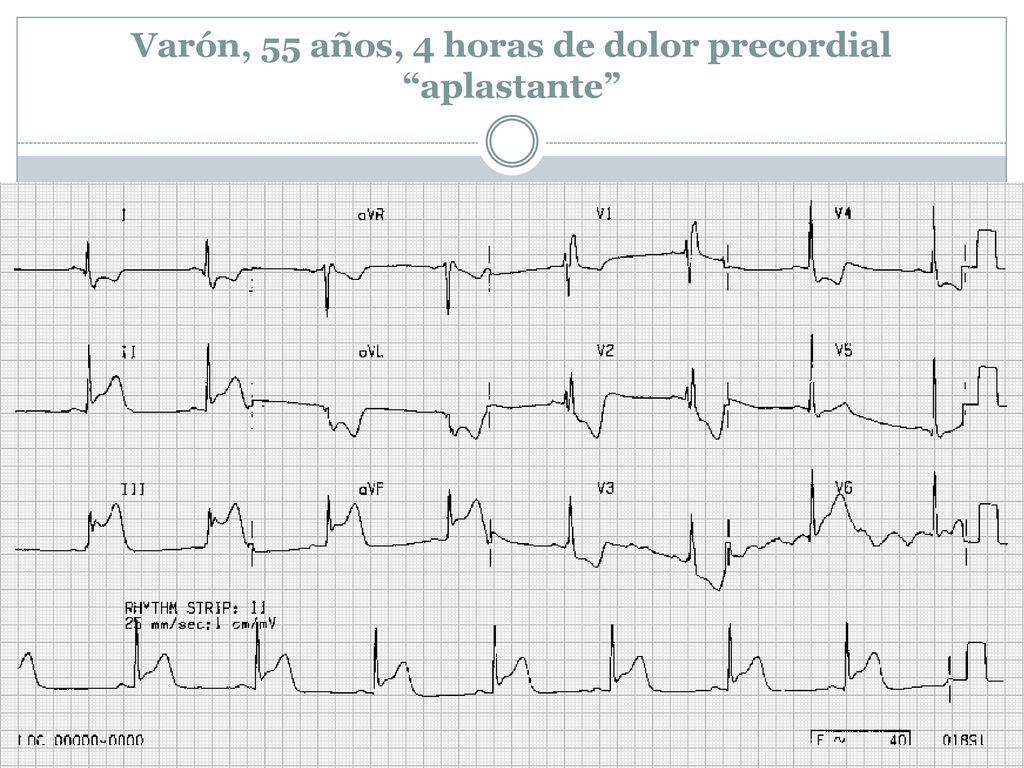

12 Varón, 55 años, 4 horas de dolor precordial “aplastante”

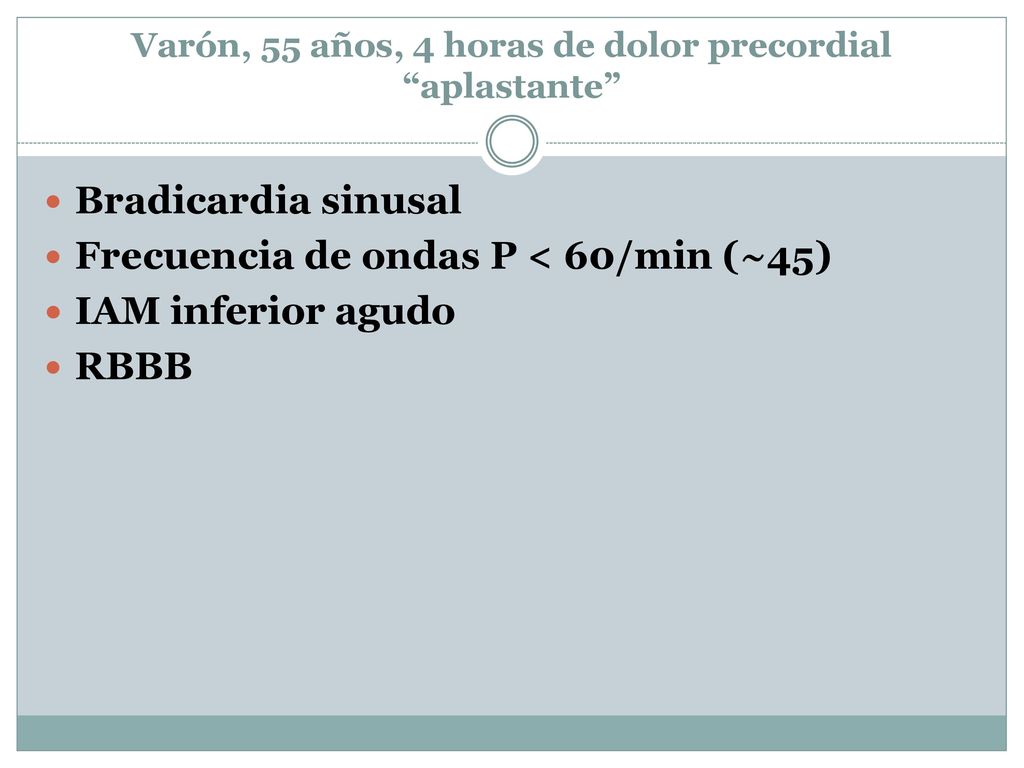

13 Varón, 55 años, 4 horas de dolor precordial “aplastante”
Bradicardia sinusal Frecuencia de ondas P < 60/min (~45) IAM inferior agudo RBBB

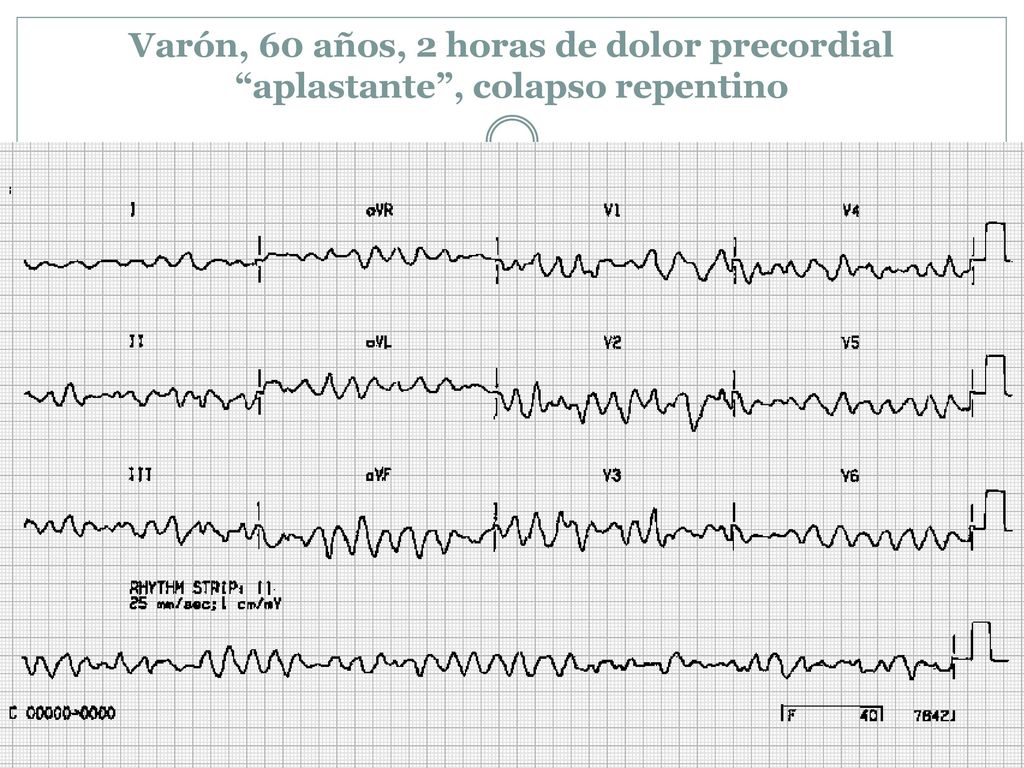

14 Varón, 60 años, 2 horas de dolor precordial “aplastante”, colapso repentino

15 Fibrilación ventricular
Varón, 60 años, 2 horas de dolor precordial “aplastante”, colapso repentino Fibrilación ventricular Formas raras, irregulares, aleatorias de ondeas, P y ORS no claramente identificables, línea de base cambiante

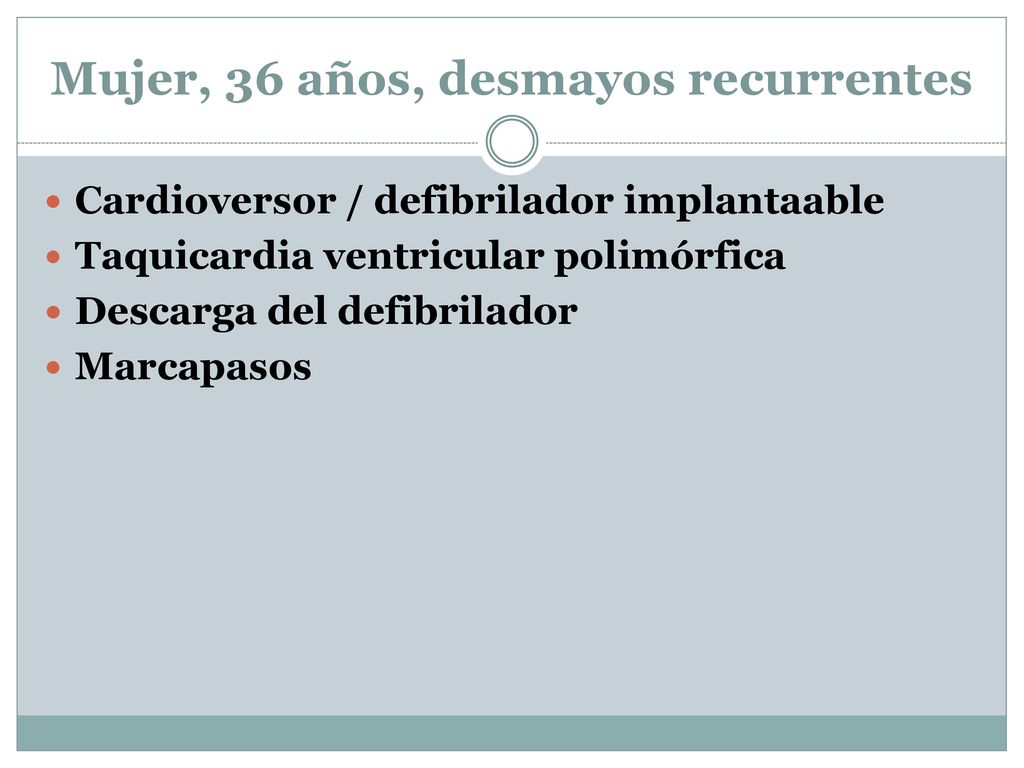

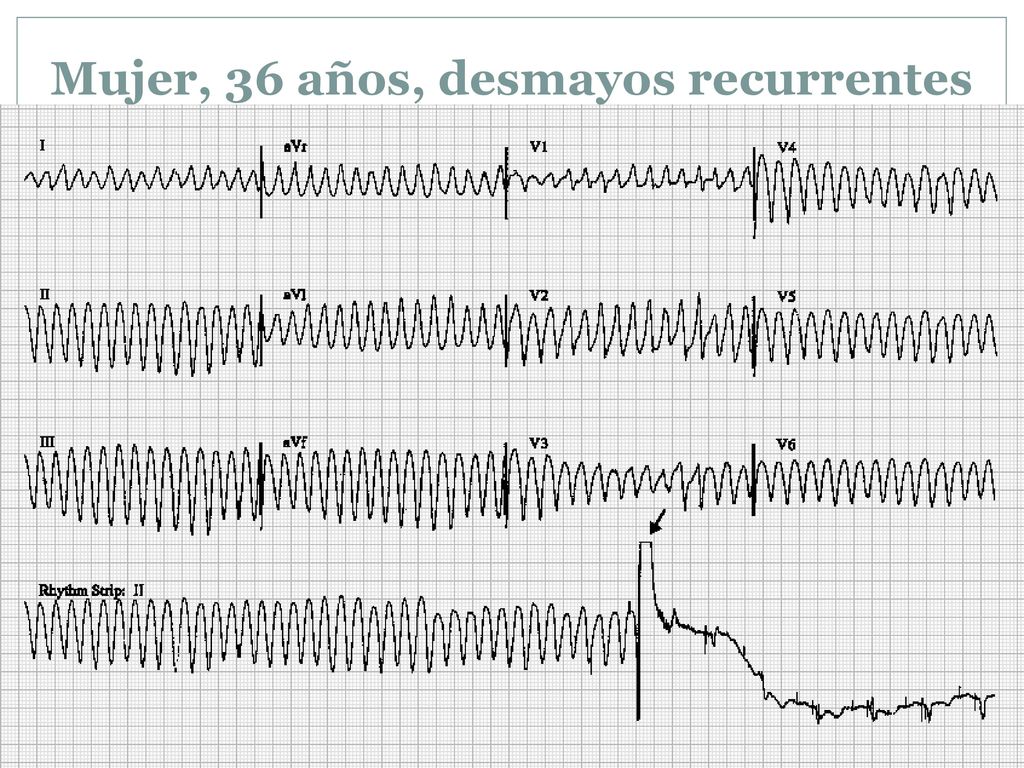

16 Mujer, 36 años, desmayos recurrentes

17 Mujer, 36 años, desmayos recurrentes
Cardioversor / defibrilador implantaable Taquicardia ventricular polimórfica Descarga del defibrilador Marcapasos

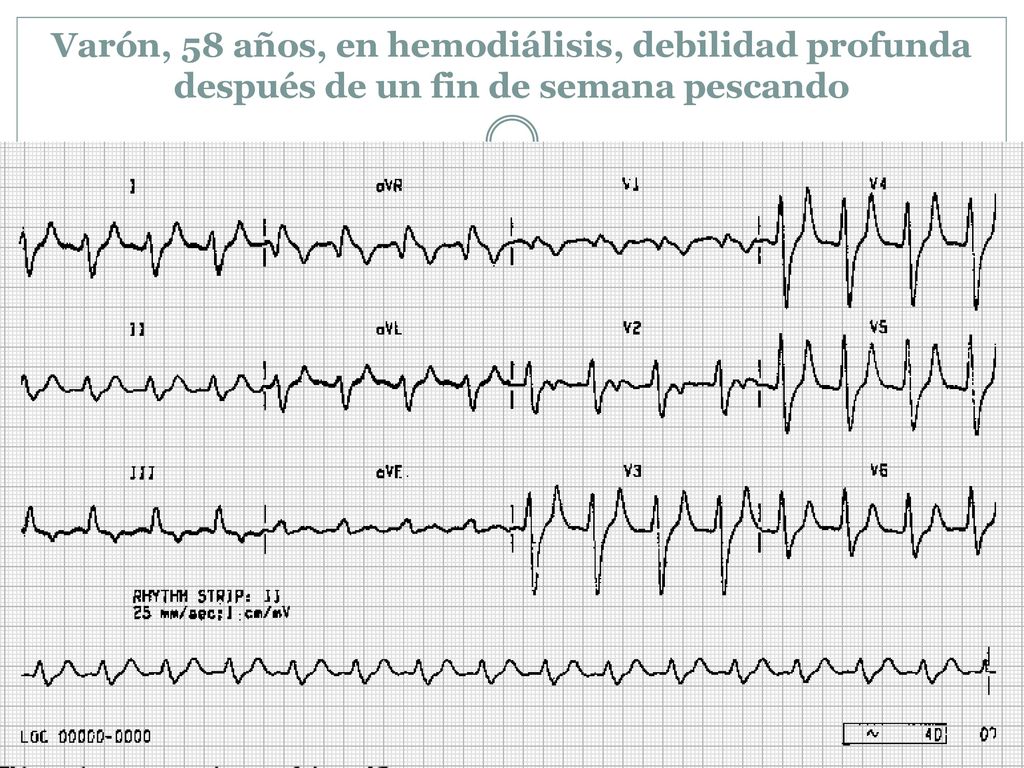

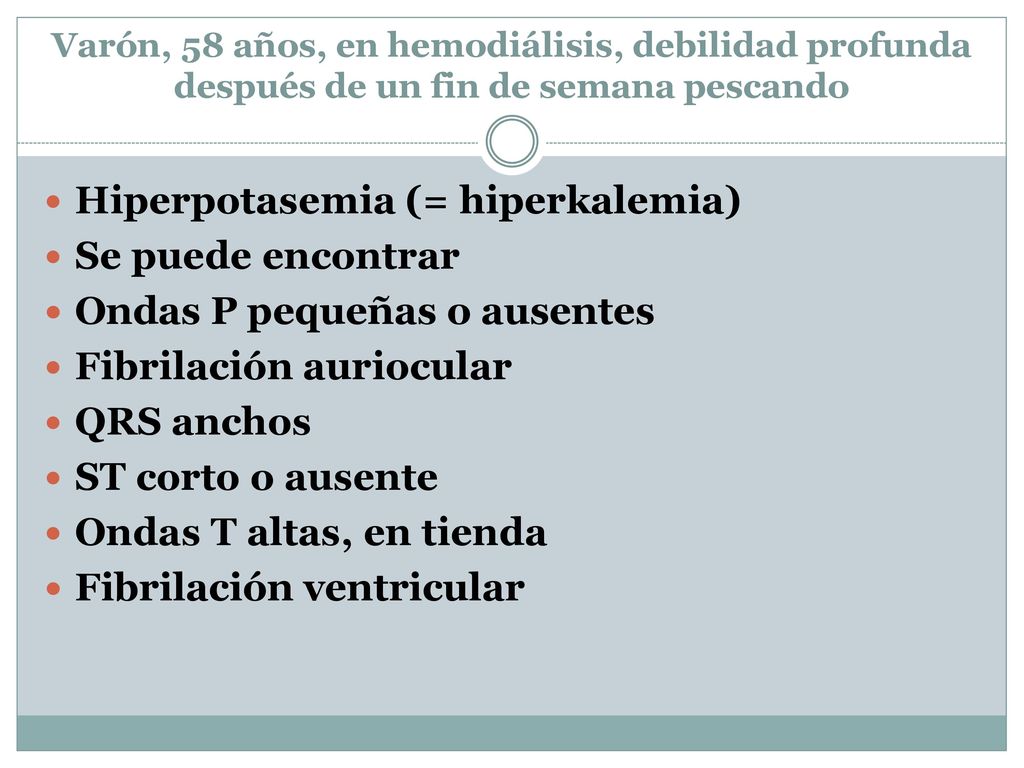

18 Varón, 58 años, en hemodiálisis, debilidad profunda después de un fin de semana pescando

19 Hiperpotasemia (= hiperkalemia) Se puede encontrar
Varón, 58 años, en hemodiálisis, debilidad profunda después de un fin de semana pescando Hiperpotasemia (= hiperkalemia) Se puede encontrar Ondas P pequeñas o ausentes Fibrilación auriocular QRS anchos ST corto o ausente Ondas T altas, en tienda Fibrilación ventricular

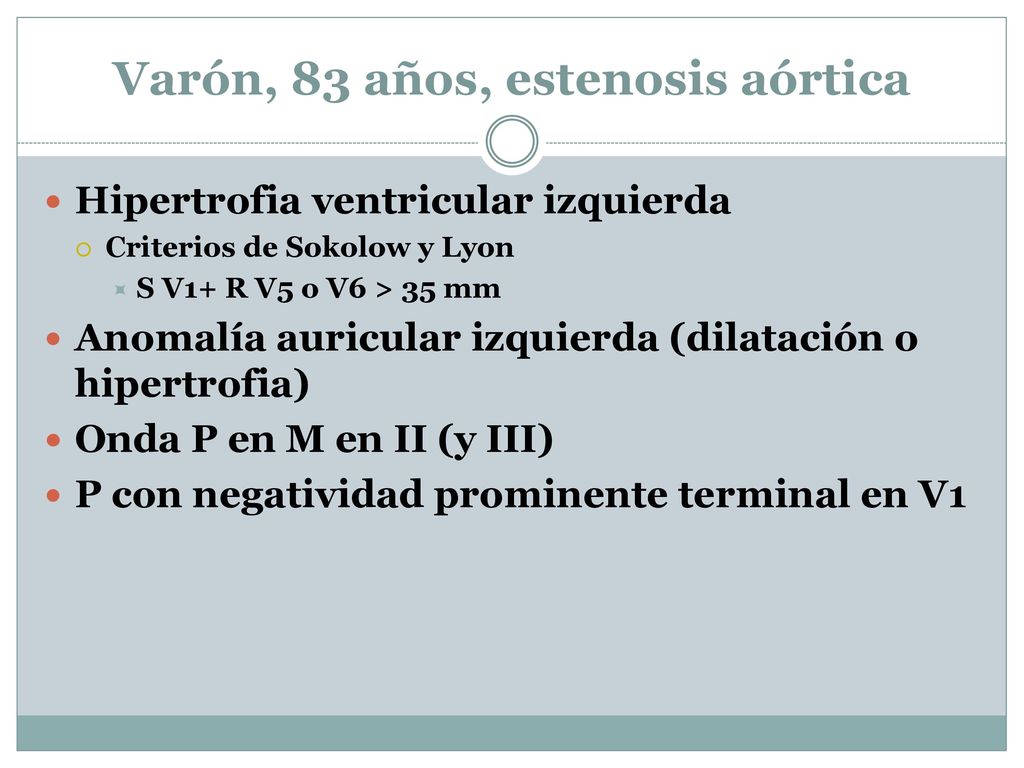

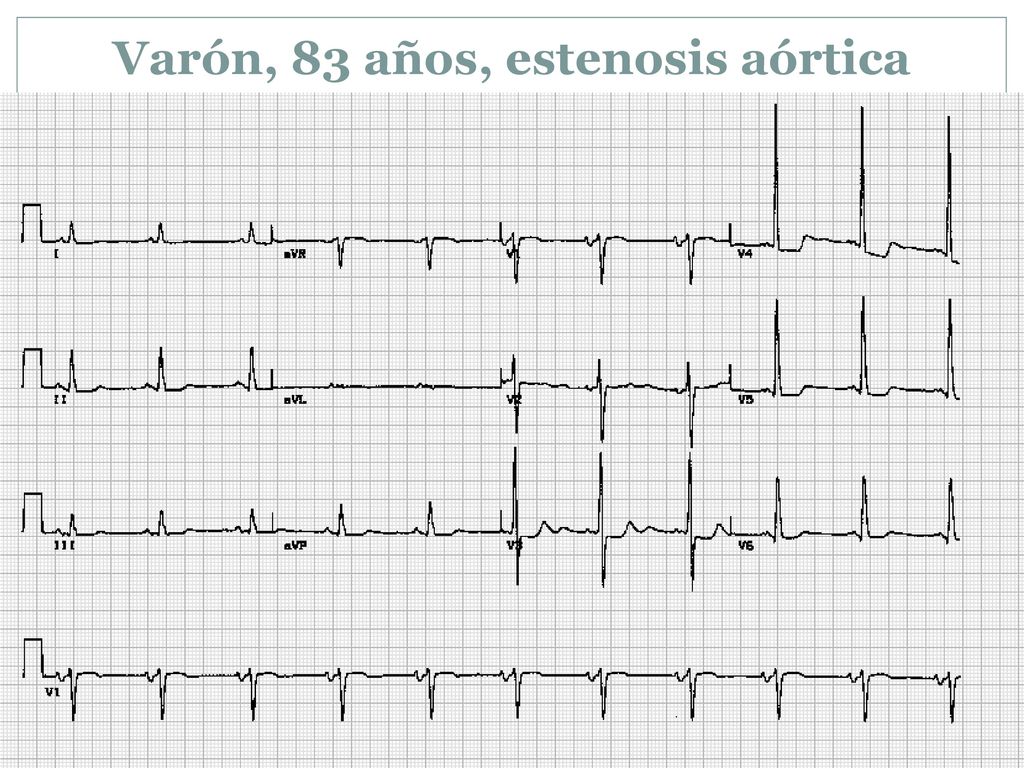

20 Varón, 83 años, estenosis aórtica

21 Varón, 83 años, estenosis aórtica
Hipertrofia ventricular izquierda Criterios de Sokolow y Lyon S V1+ R V5 o V6 > 35 mm Anomalía auricular izquierda (dilatación o hipertrofia) Onda P en M en II (y III) P con negatividad prominente terminal en V1

22 Mujer, 35 años, examen para seguro

23 Mujer, 35 años, examen para seguro
Normal

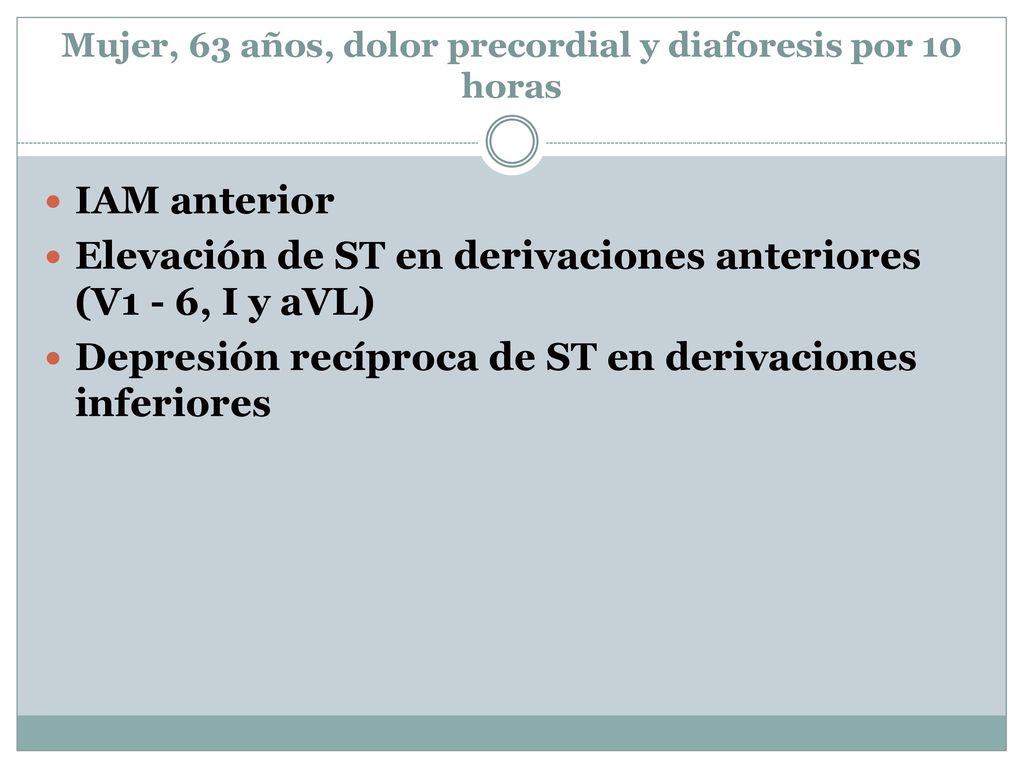

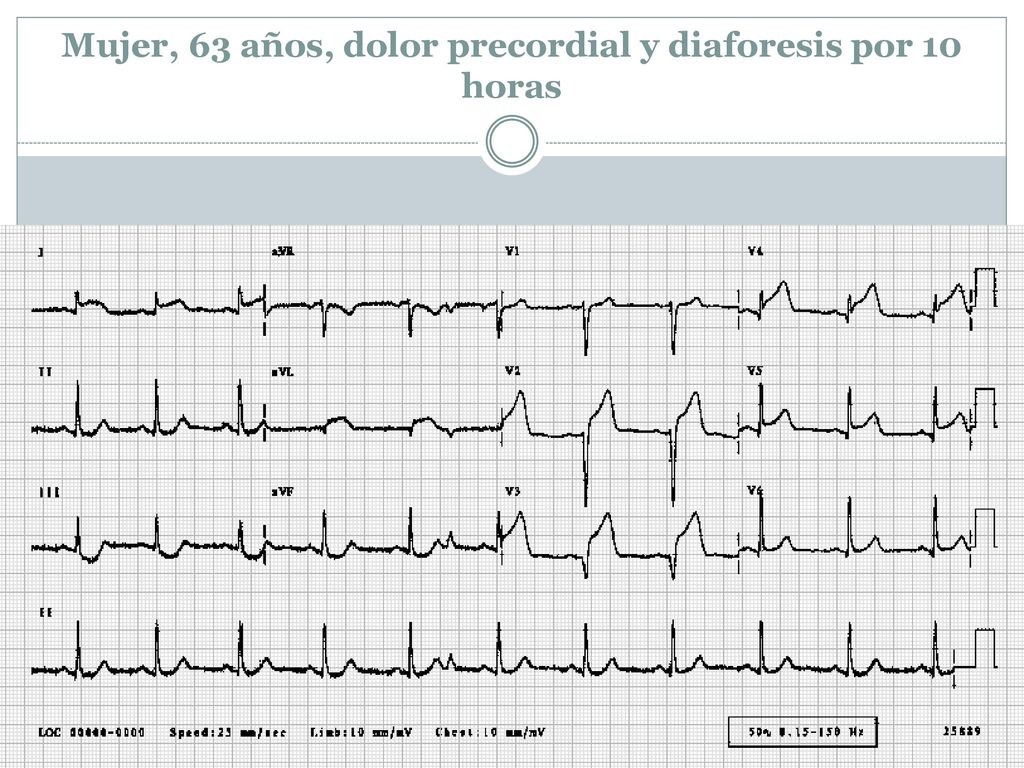

24 Mujer, 63 años, dolor precordial y diaforesis por 10 horas

25 Mujer, 63 años, dolor precordial y diaforesis por 10 horas
IAM anterior Elevación de ST en derivaciones anteriores (V1 - 6, I y aVL) Depresión recíproca de ST en derivaciones inferiores

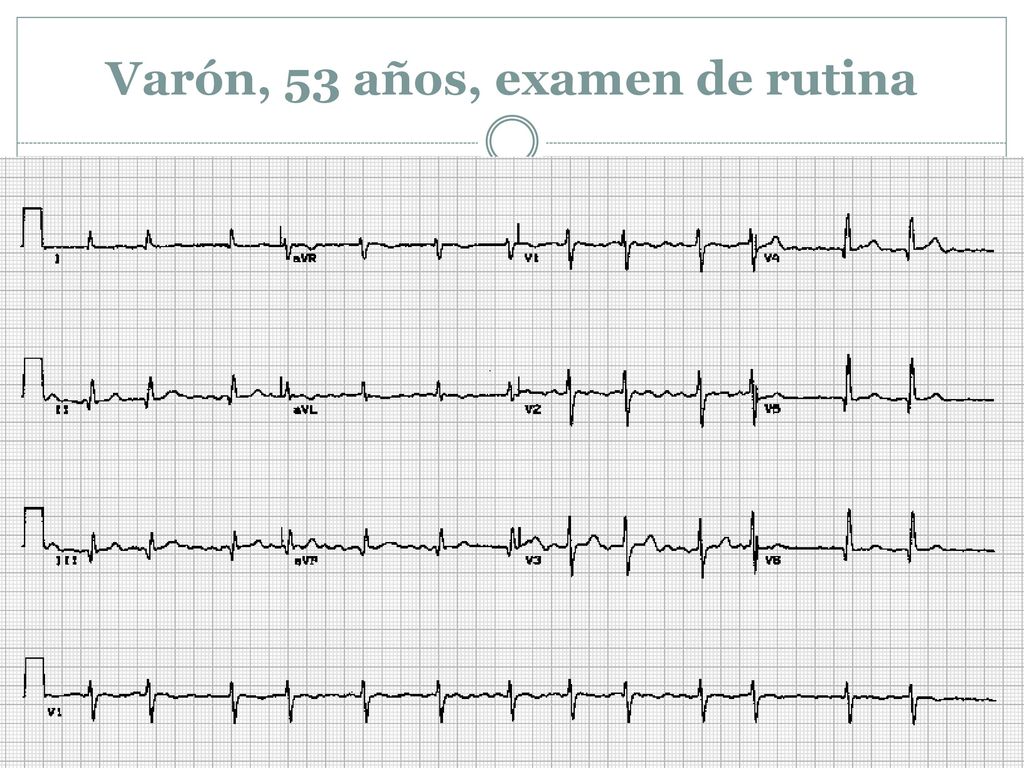

26 Varón, 53 años, examen de rutina

27 Varón, 53 años, examen de rutina
IMA inferior antiguo Onda Q en DIII > 1 mm (1 cuadradito) Onda Q en aVF > 0.5 mm Onda Q de cualquier tamaño en DII

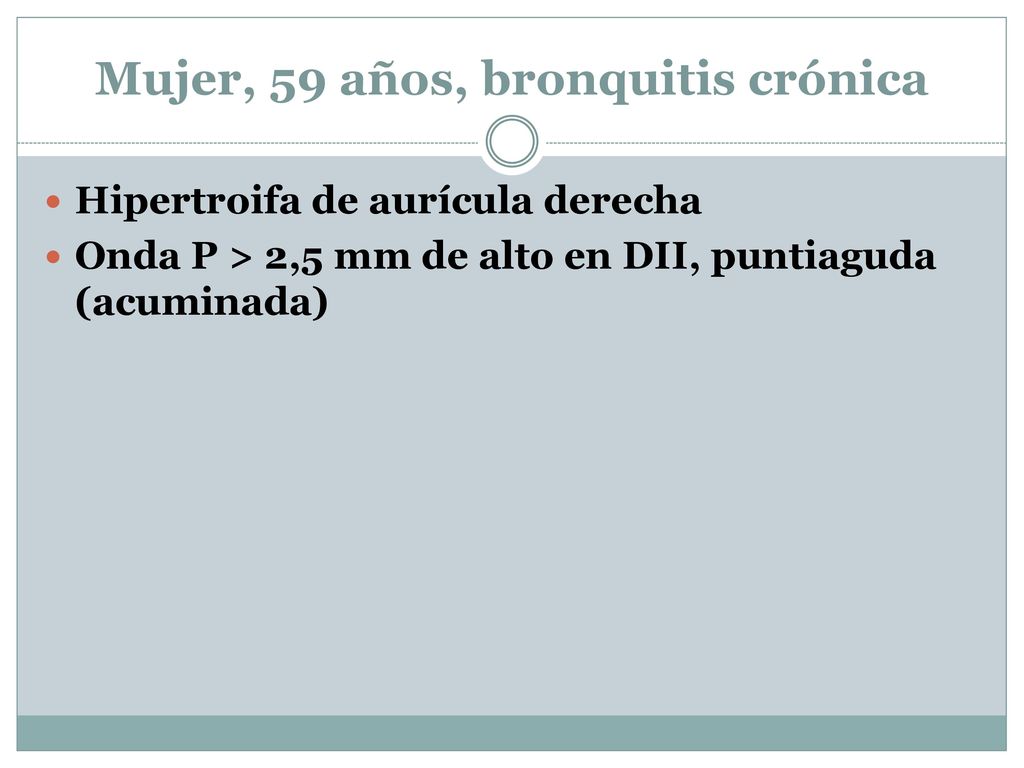

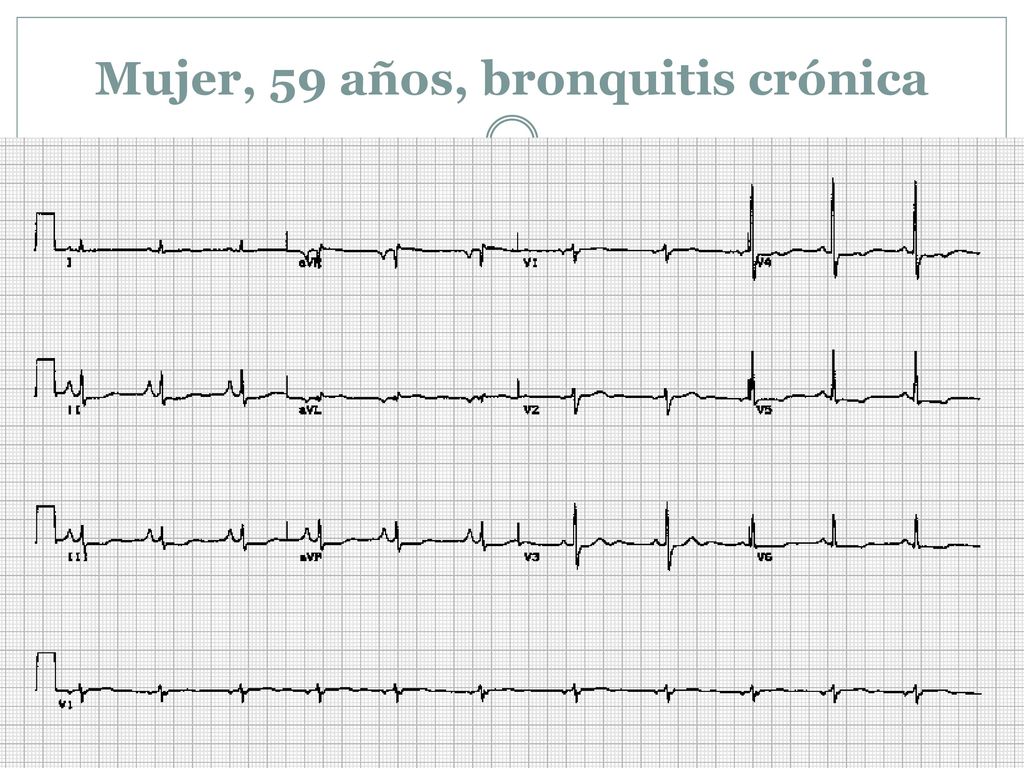

28 Mujer, 59 años, bronquitis crónica

29 Mujer, 59 años, bronquitis crónica
Hipertroifa de aurícula derecha Onda P > 2,5 mm de alto en DII, puntiaguda (acuminada)

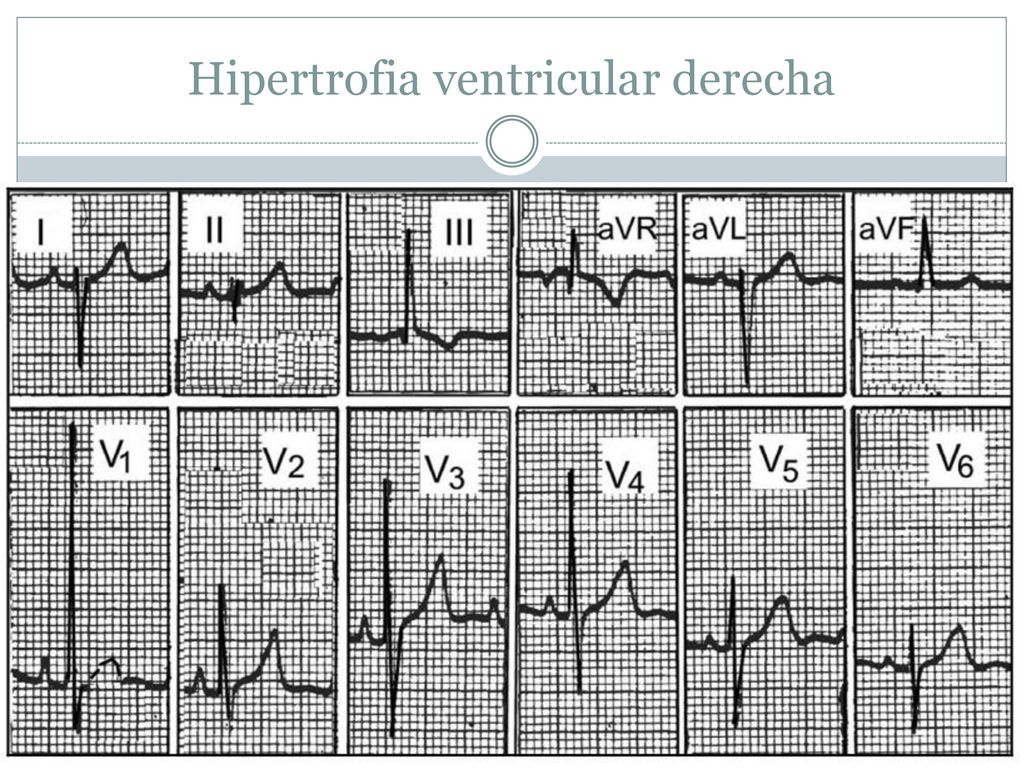

30 Hipertrofia ventricular derecha

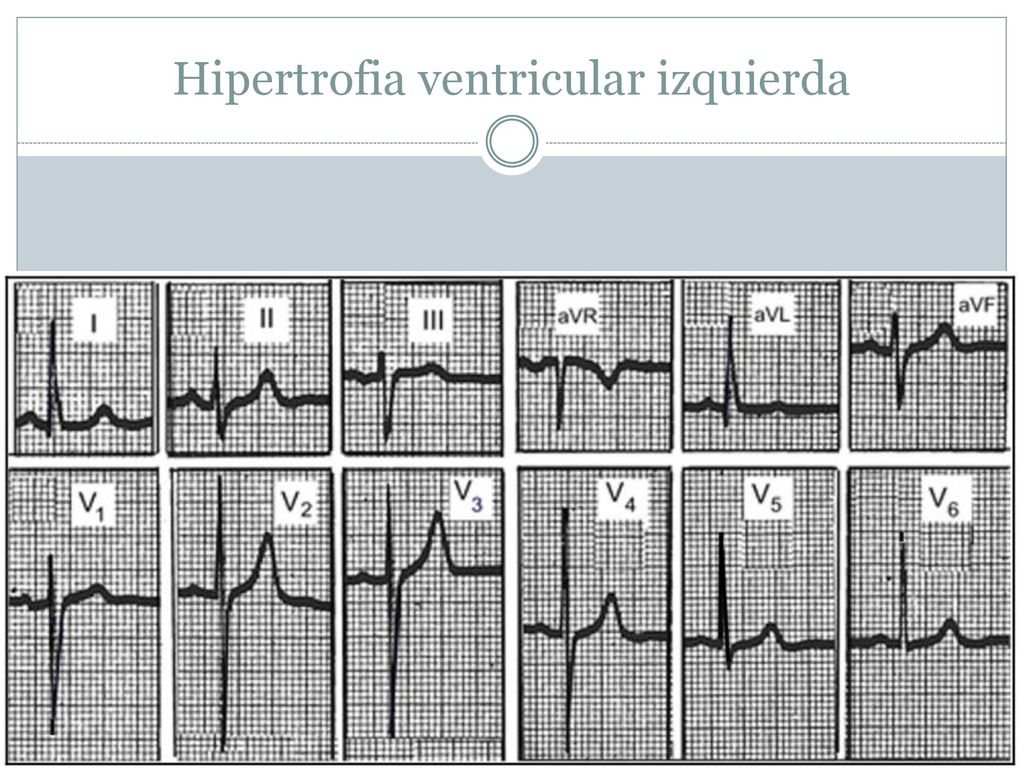

31 Hipertrofia ventricular izquierda
