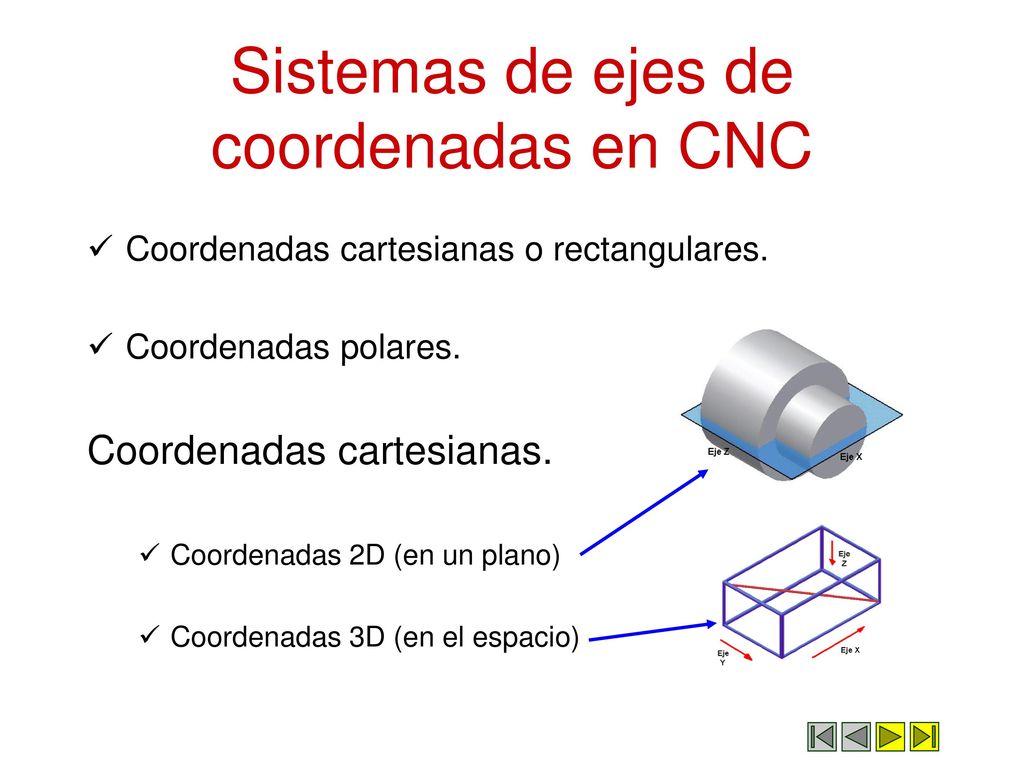

Sistemas de ejes de coordenadas en CNC
Coordenadas cartesianas o rectangulares. Coordenadas polares. Coordenadas cartesianas. Coordenadas 2D (en un plano) Coordenadas 3D (en el espacio)
2

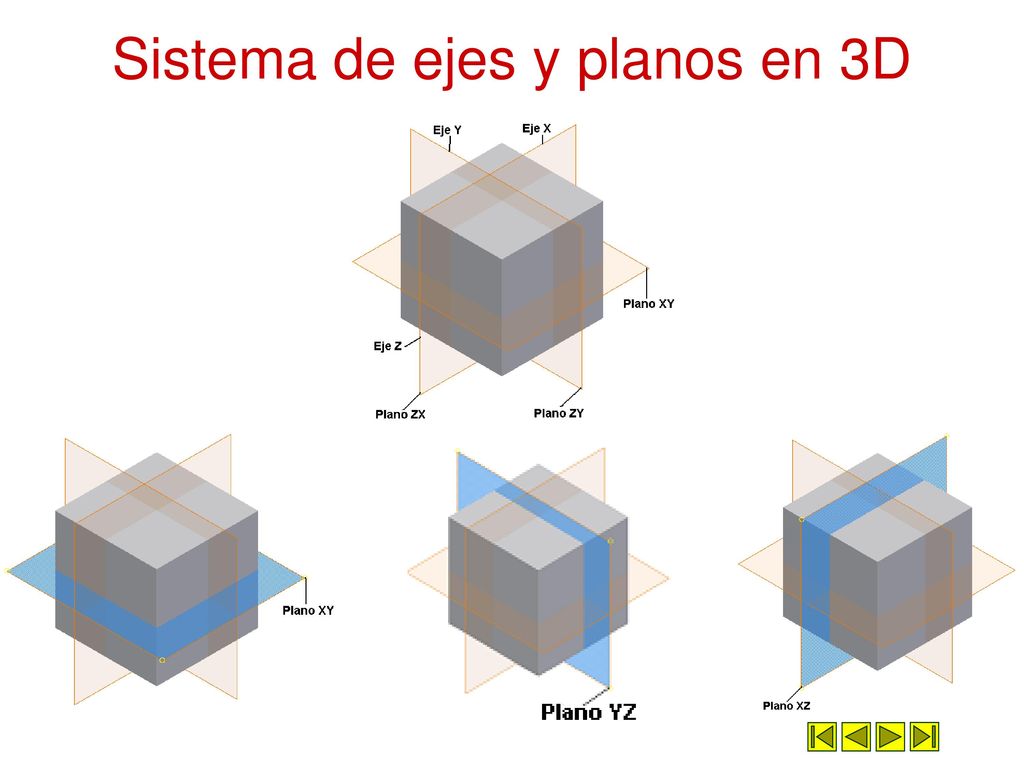

Sistema de ejes y planos en 3D
3

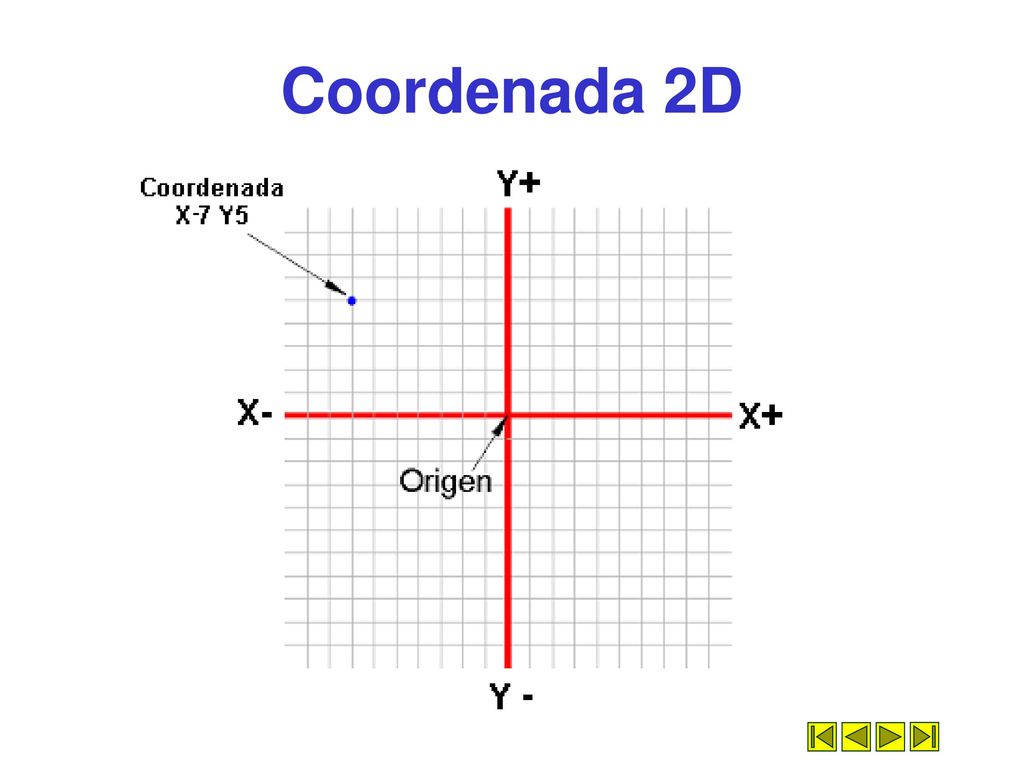

Coordenada 2D
4

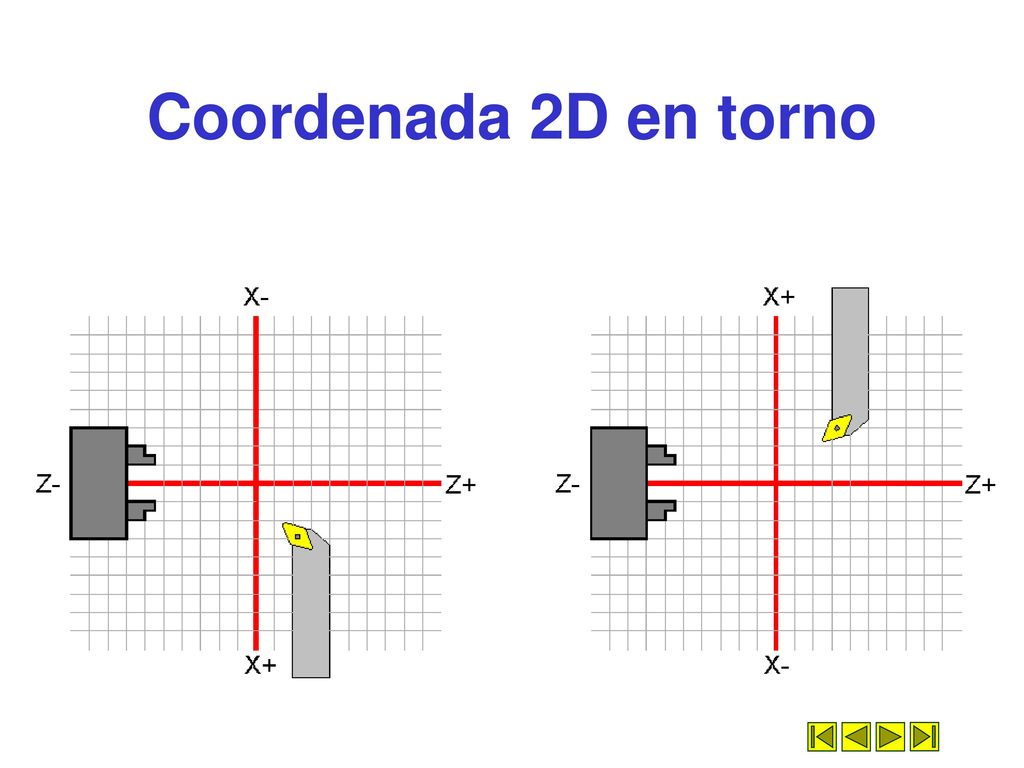

Coordenada 2D en torno
5

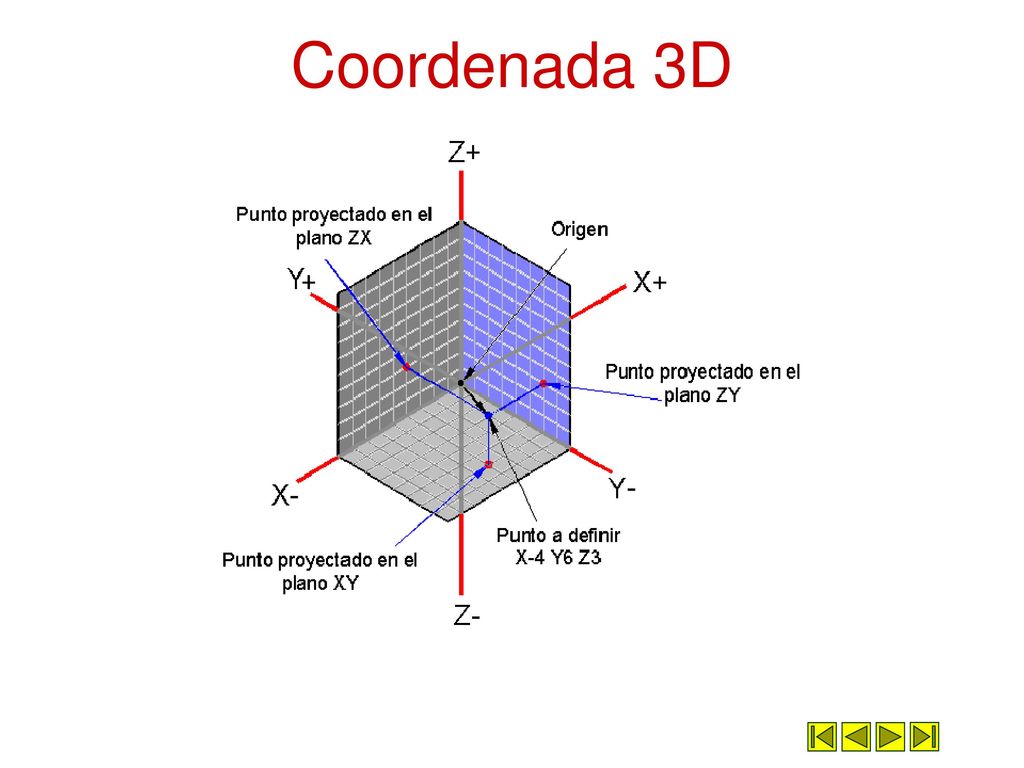

Coordenada 3D
6

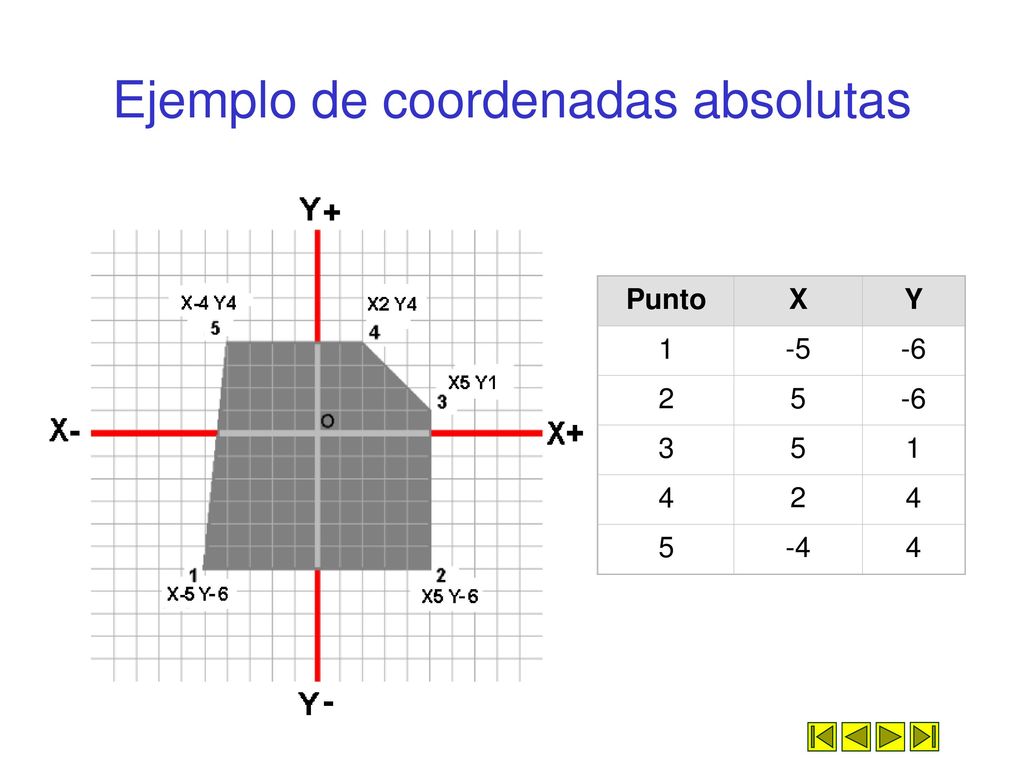

Ejemplo de coordenadas absolutas
Punto X Y 1 -5 -6 2 5 3 4 -4
7

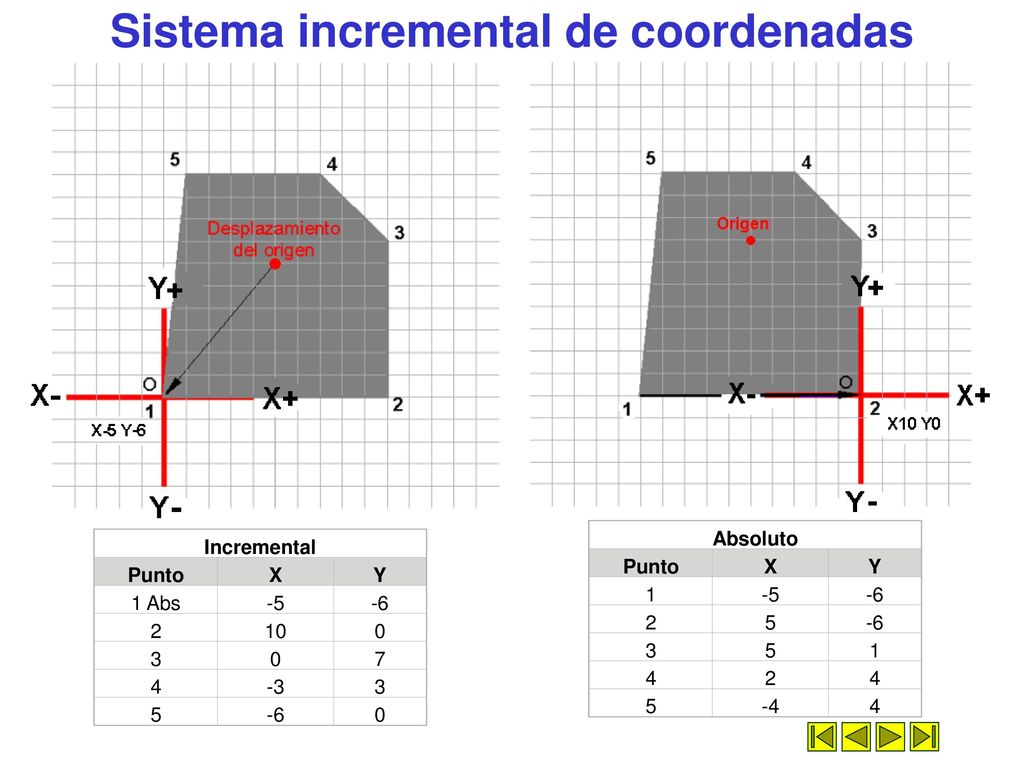

Sistema incremental de coordenadas
Absoluto Punto X Y 1 -5 -6 2 5 3 4 -4 Incremental Punto X Y 1 Abs -5 -6 2 10 3 7 4 -3 5
8

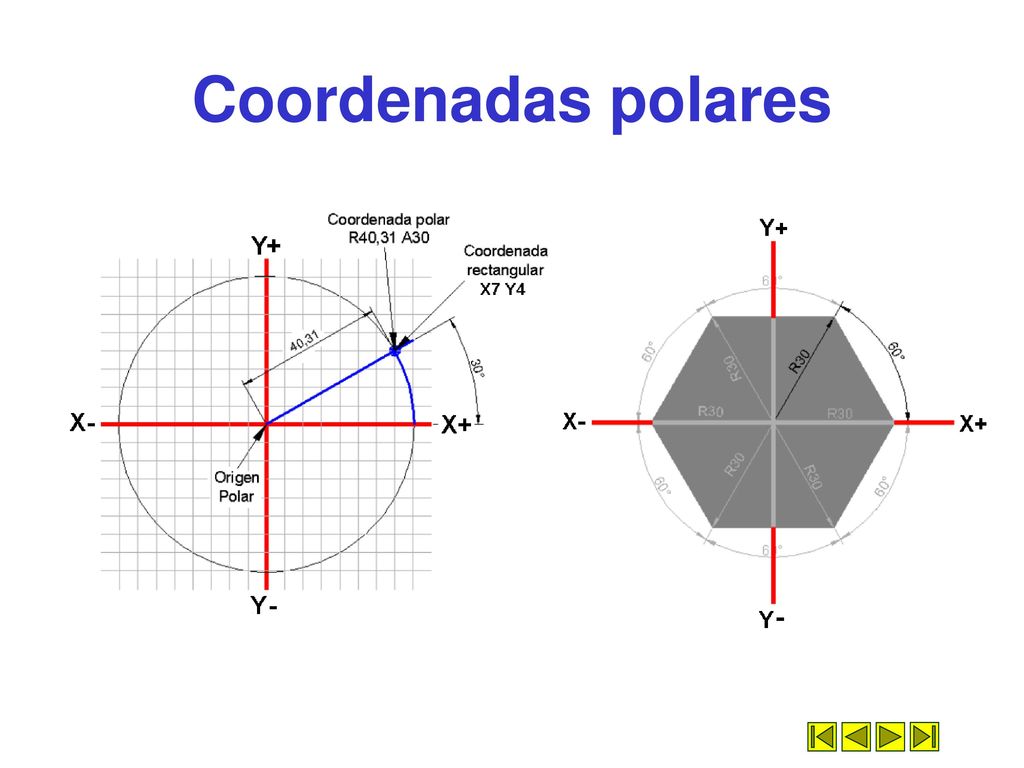

Coordenadas polares
9
Sistema polar incremental y absoluto
Sentido antitrigonométrico Incremental Punto Radio Angulo 1 30 -60 2 3 4 5 6 Absoluto Punto Radio Angulo 1 30 -60 2 -120 3 -180 4 -240 5 -300 6 -360 Sentido trigonométrico Incremental Punto Radio Angulo 1 30 60 2 3 4 5 6 Absoluto Punto Radio Angulo 1 30 60 2 120 3 180 4 240 5 300 6 360
10

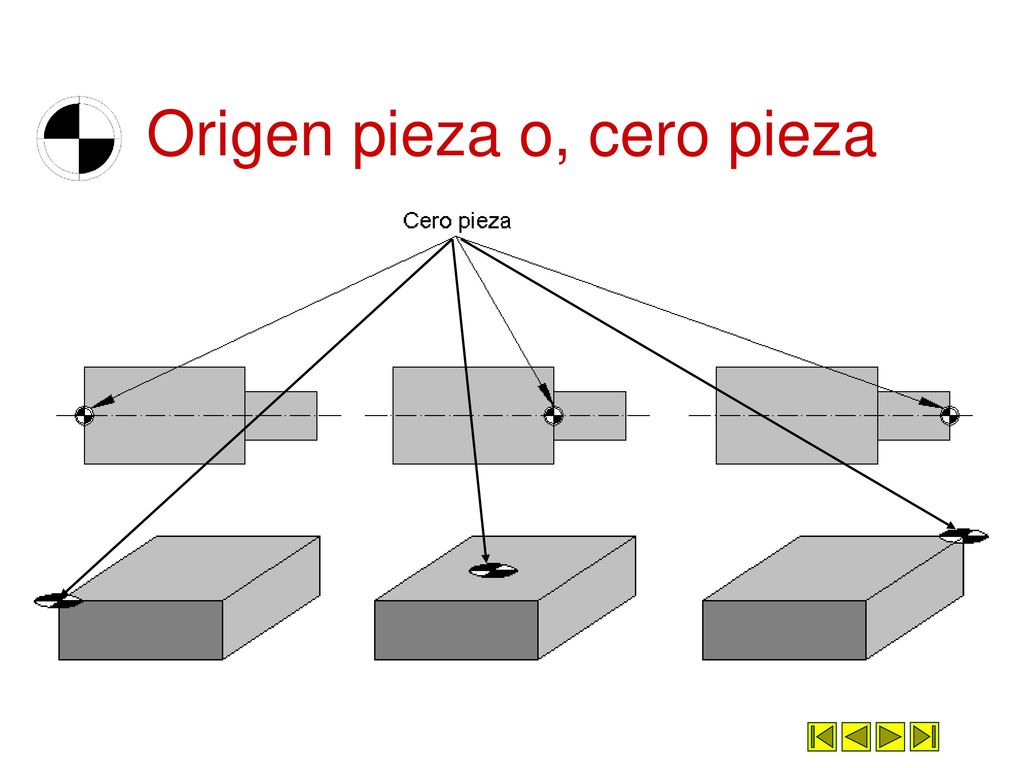

Origen pieza o, cero pieza
11

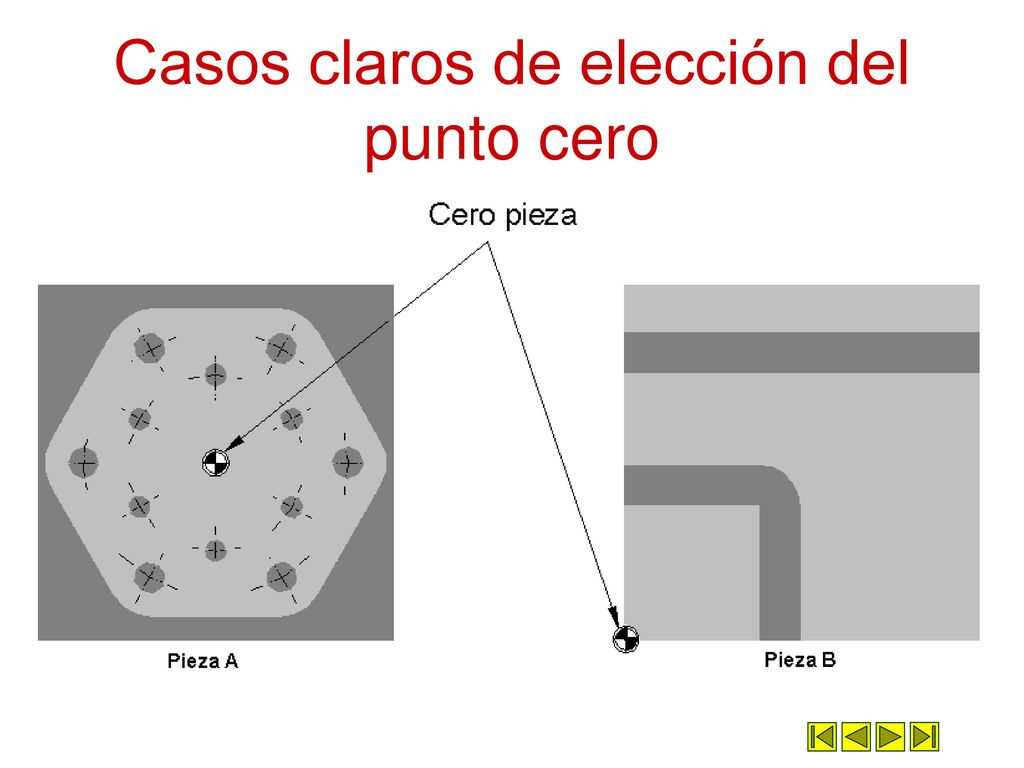

Casos claros de elección del punto cero
12

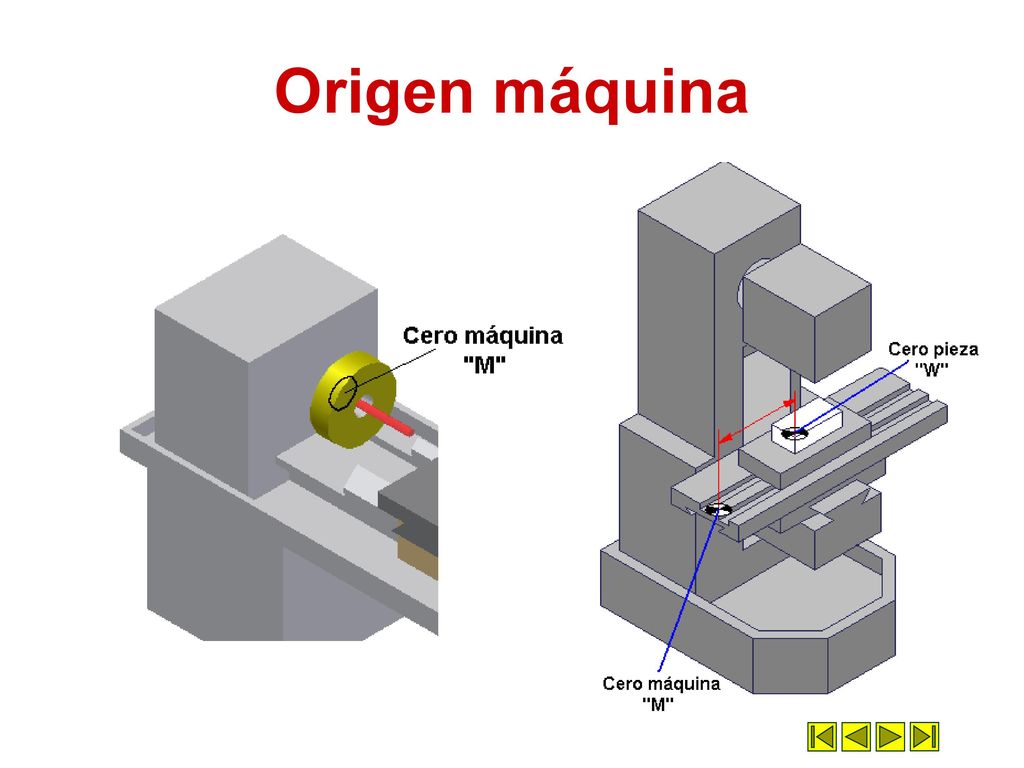

Origen máquina
13

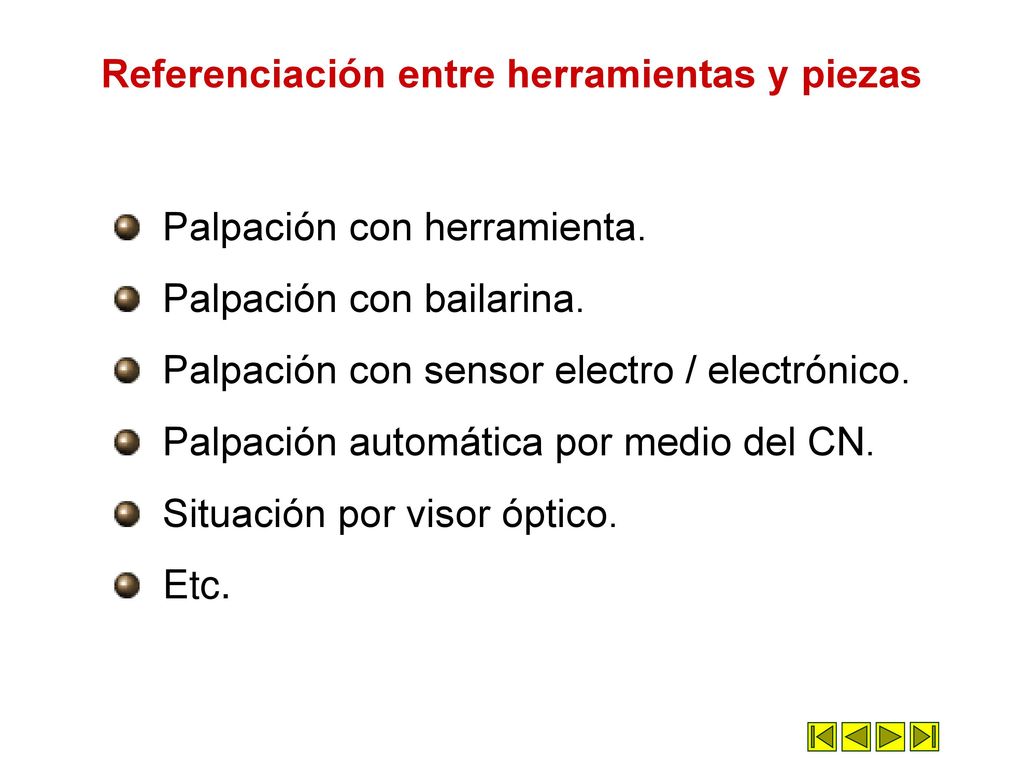

Referenciación entre herramientas y piezas
Palpación con herramienta. Palpación con bailarina. Palpación con sensor electro / electrónico. Palpación automática por medio del CN. Situación por visor óptico. Etc.
14

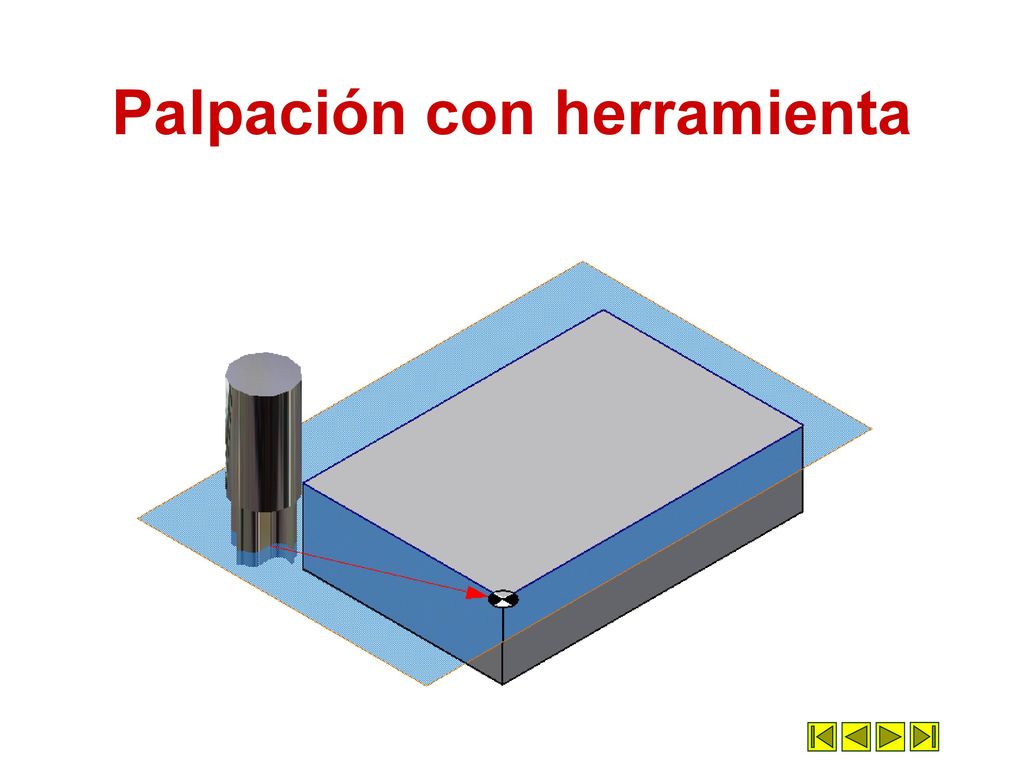

Palpación con herramienta
15

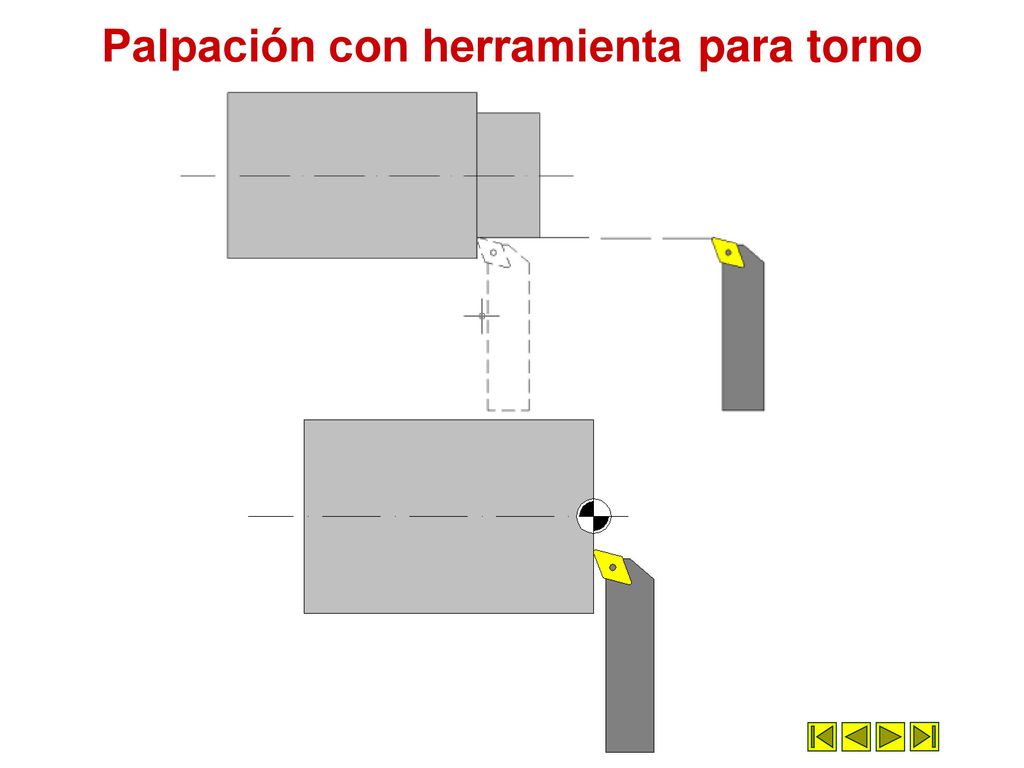

Palpación con herramienta para torno
16

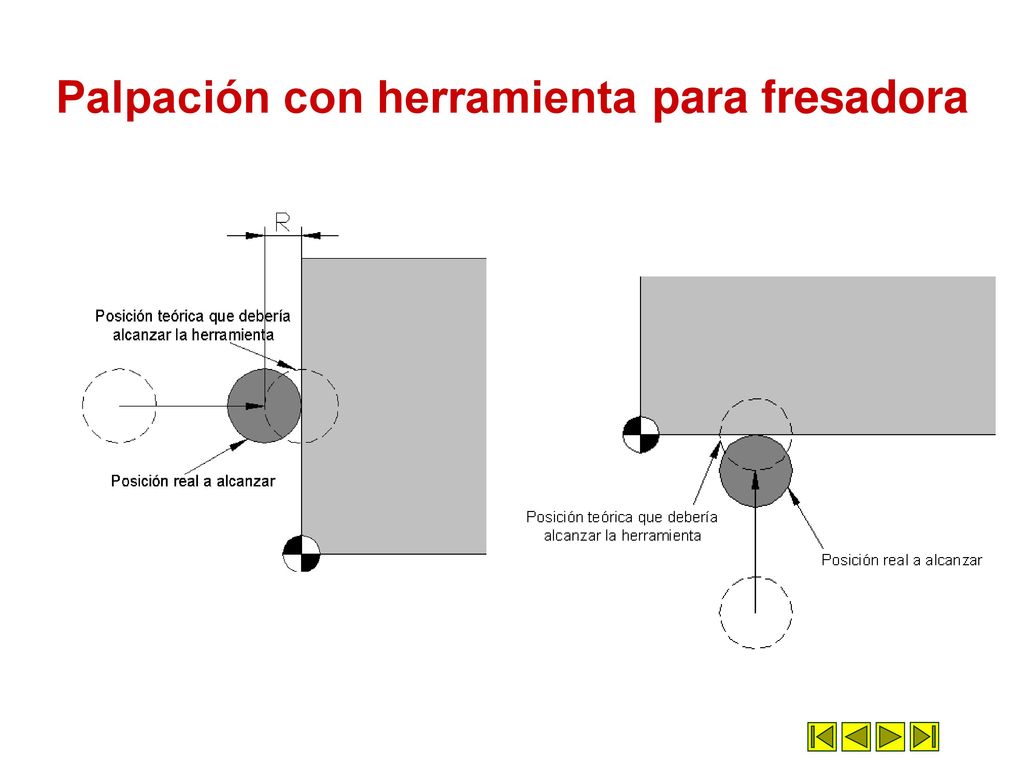

Palpación con herramienta para fresadora
17

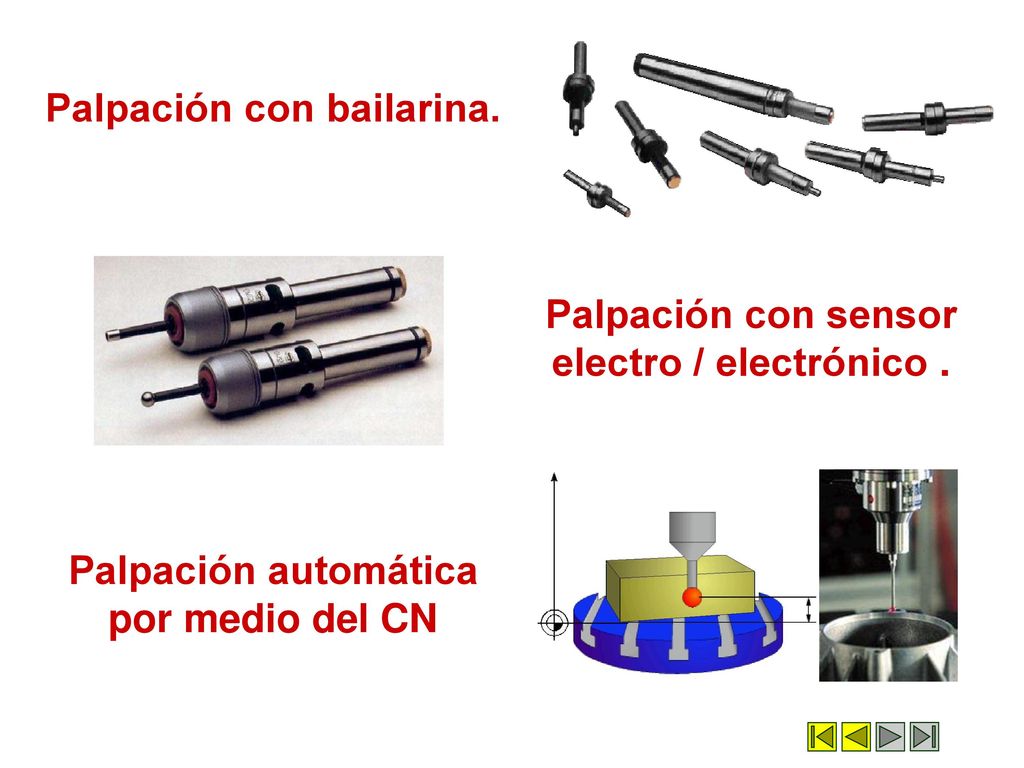

Palpación con bailarina.
Palpación con sensor electro / electrónico . Palpación automática por medio del CN
