Las Redes del Futuro.

Presentación del tema: "Las Redes del Futuro."— Transcripción de la presentación:

1 Las Redes del Futuro

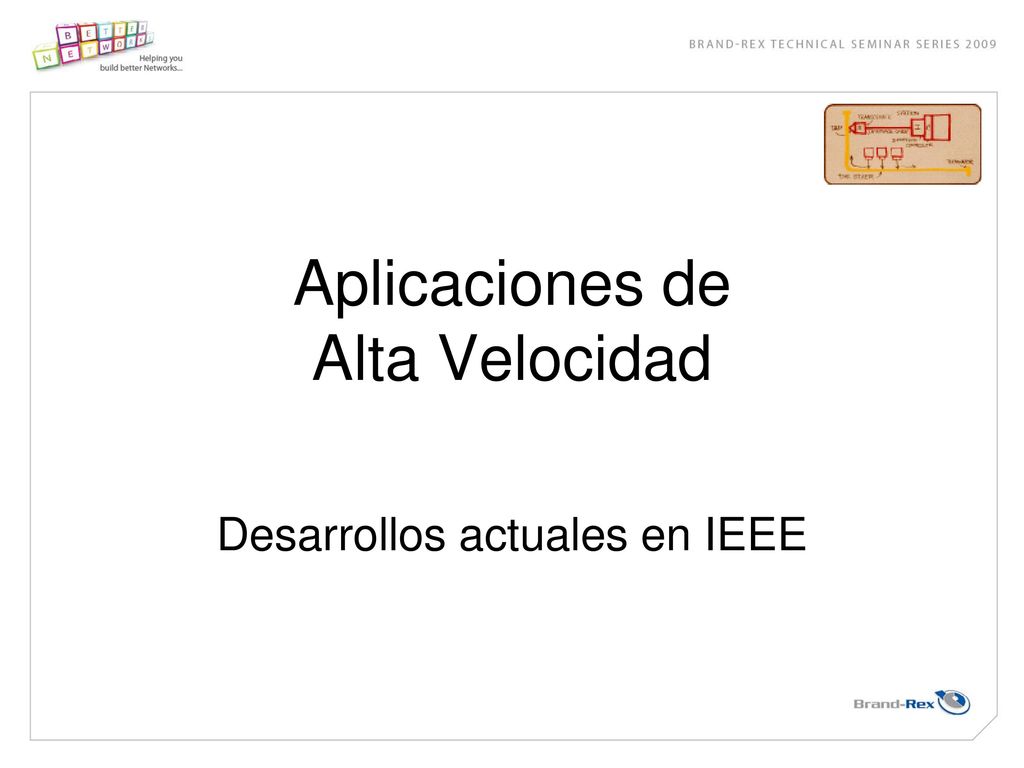

2 Aplicaciones de Alta Velocidad
Desarrollos actuales en IEEE

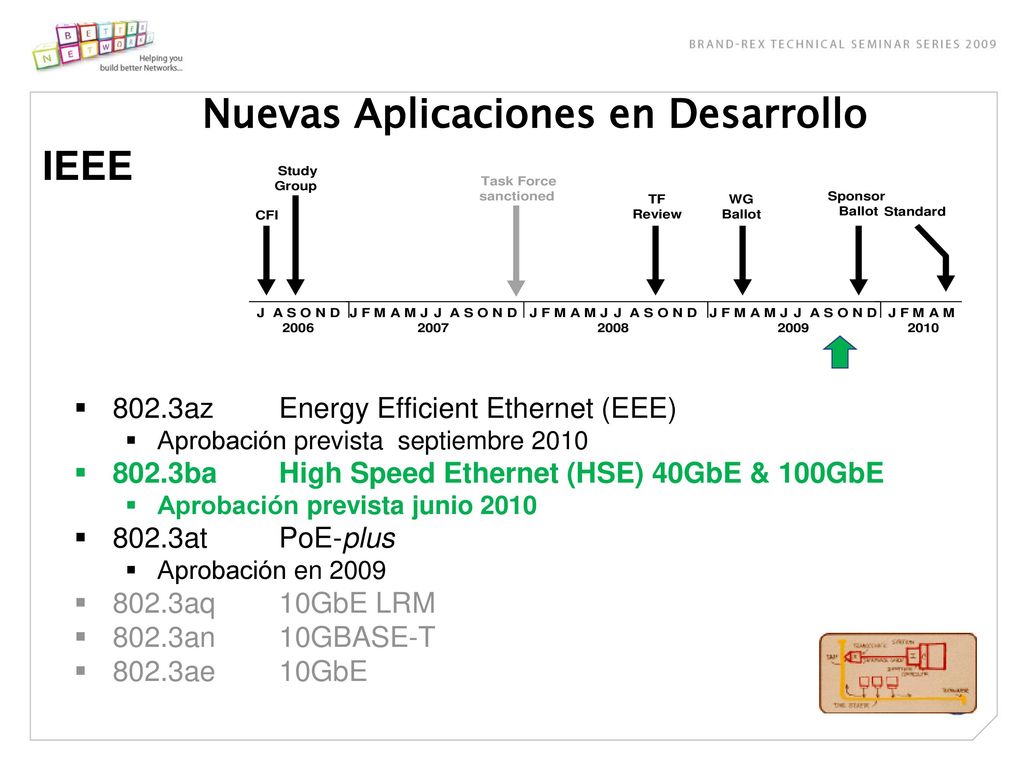

3 Nuevas Aplicaciones en Desarrollo IEEE
802.3az Energy Efficient Ethernet (EEE) Aprobación prevista septiembre 2010 802.3ba High Speed Ethernet (HSE) 40GbE & 100GbE Aprobación prevista junio 2010 802.3at PoE-plus Aprobación en 2009 802.3aq 10GbE LRM 802.3an 10GBASE-T 802.3ae 10GbE

4 Soportar un BER > 10-12 a nivel de interface físico
IEEE 802.3ba HSE: Objetivos Soportar solamente full-duplex Conservar el formato de trama Ethernet 802.3 Conservar los tamaños min/max de trama de 802.3 Soportar un BER > a nivel de interface físico Soportar una velocidad de transmisión de 40G: Como mínimo 10km sobre SMF Como mínimo 100m sobre OM3* Como mínimo 7m sobre cable de cobre Soportar una velocidad de transmisión de 100G : Como mínimo 40km sobre SMF * 125m sobre OM4

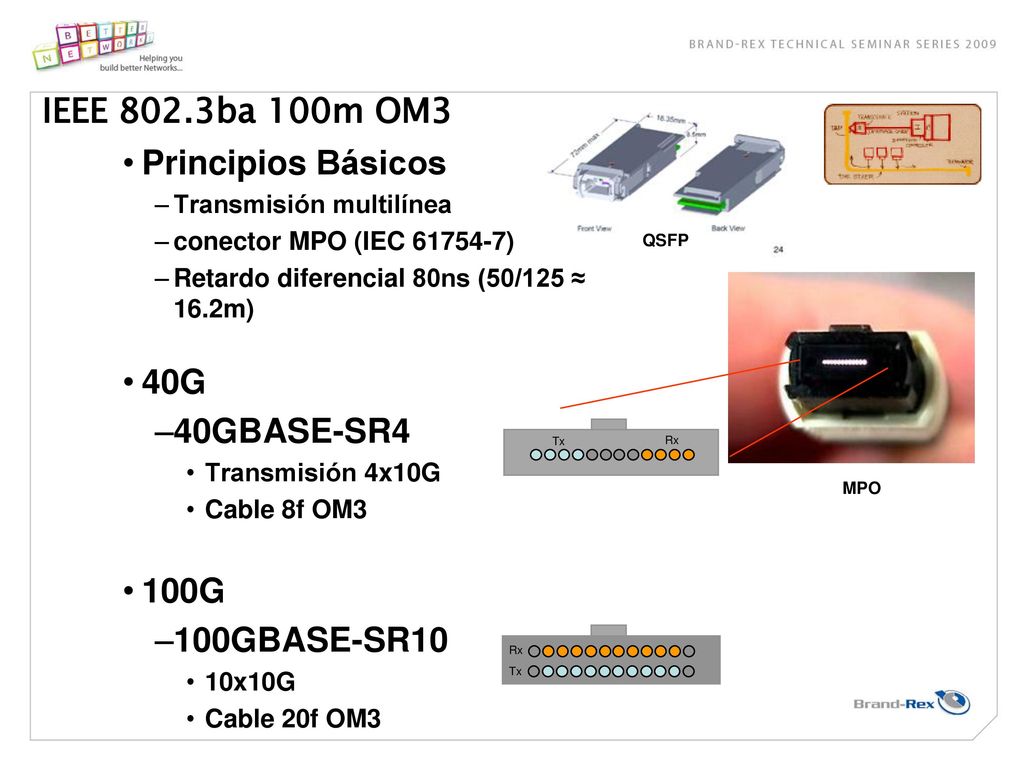

5 IEEE 802.3ba 100m OM3 Principios Básicos 40G 40GBASE-SR4 100G
Transmisión multilínea conector MPO (IEC ) Retardo diferencial 80ns (50/125 ≈ 16.2m) 40G 40GBASE-SR4 Transmisión 4x10G Cable 8f OM3 100G 100GBASE-SR10 10x10G Cable 20f OM3 QSFP Tx Rx MPO Rx Tx

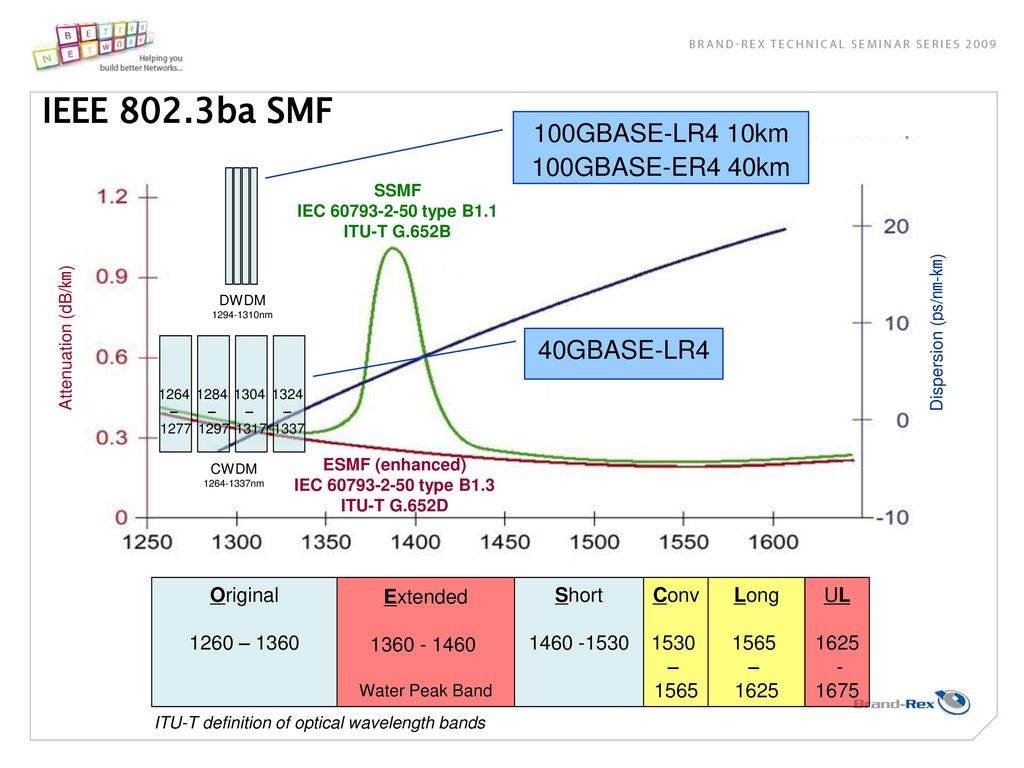

6 IEEE 802.3ba SMF 100GBASE-LR4 10km 100GBASE-ER4 40km 40GBASE-LR4
DWDM nm 100GBASE-LR4 10km 100GBASE-ER4 40km SSMF IEC type B1.1 ITU-T G.652B 1264 – 1277 1284 1297 1304 1317 1324 1337 CWDM nm 40GBASE-LR4 Attenuation (dB/㎞) Dispersion (㎰/㎚-㎞) ESMF (enhanced) IEC type B1.3 ITU-T G.652D Original 1260 – 1360 Extended Water Peak Band Short Conv 1530 – 1565 Long 1565 – 1625 UL 1625 - 1675 ITU-T definition of optical wavelength bands

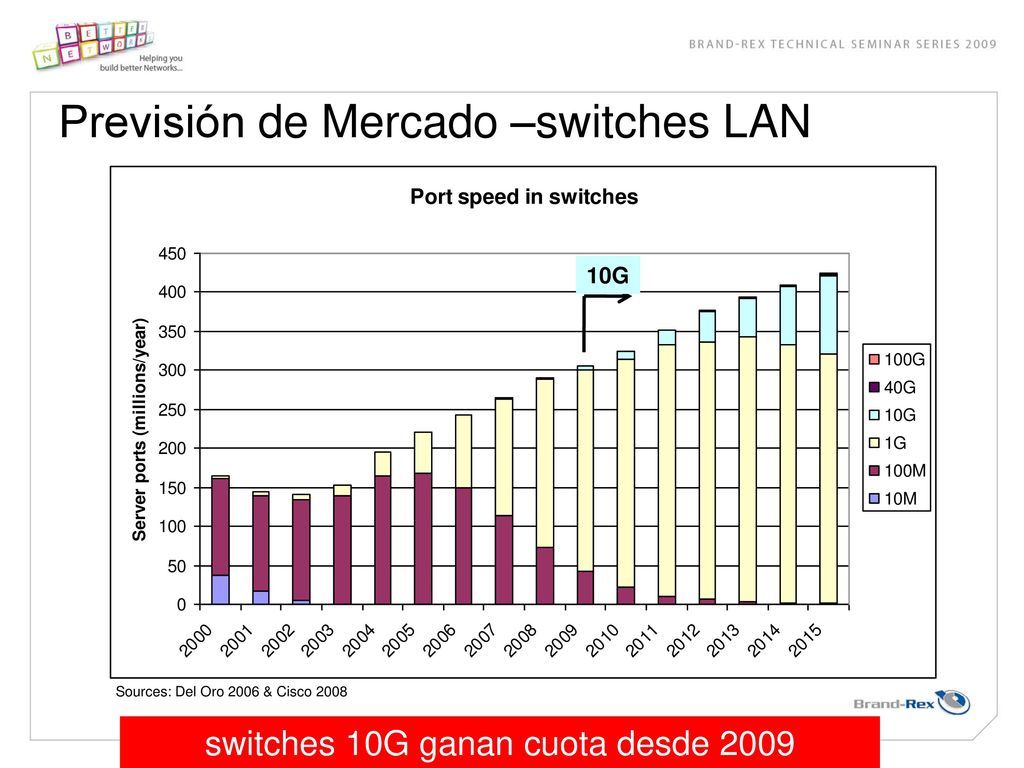

7 Previsión de Mercado –switches LAN
10G Sources: Del Oro 2006 & Cisco 2008 switches 10G ganan cuota desde 2009

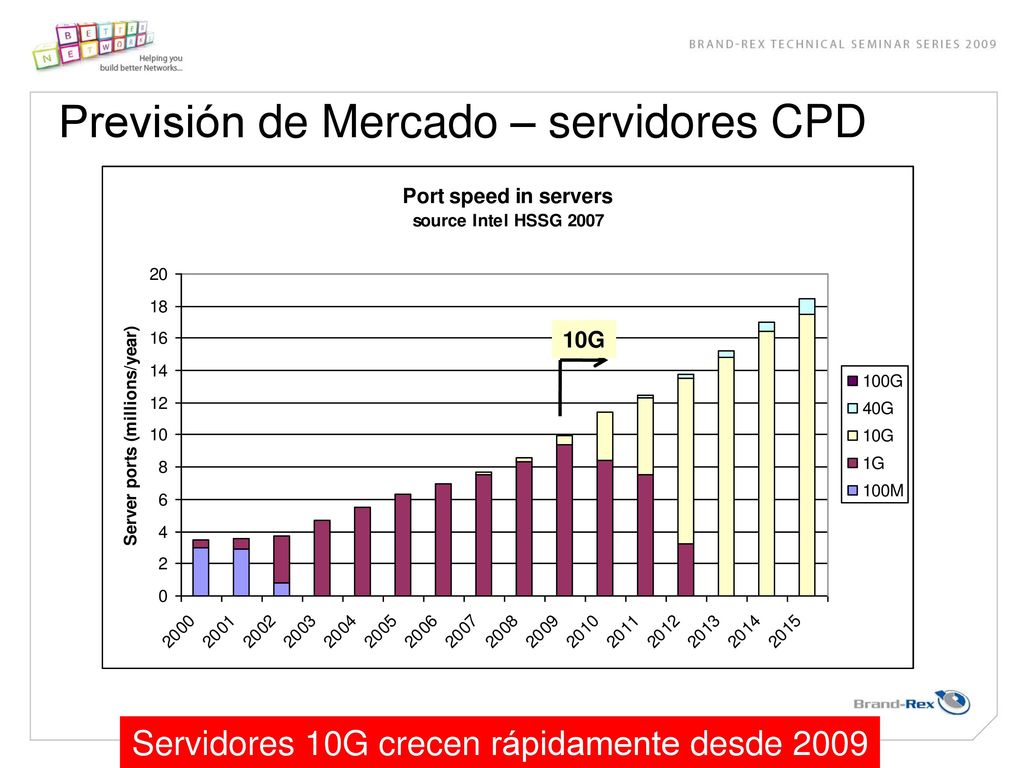

8 Previsión de Mercado – servidores CPD
10G Servidores 10G crecen rápidamente desde 2009

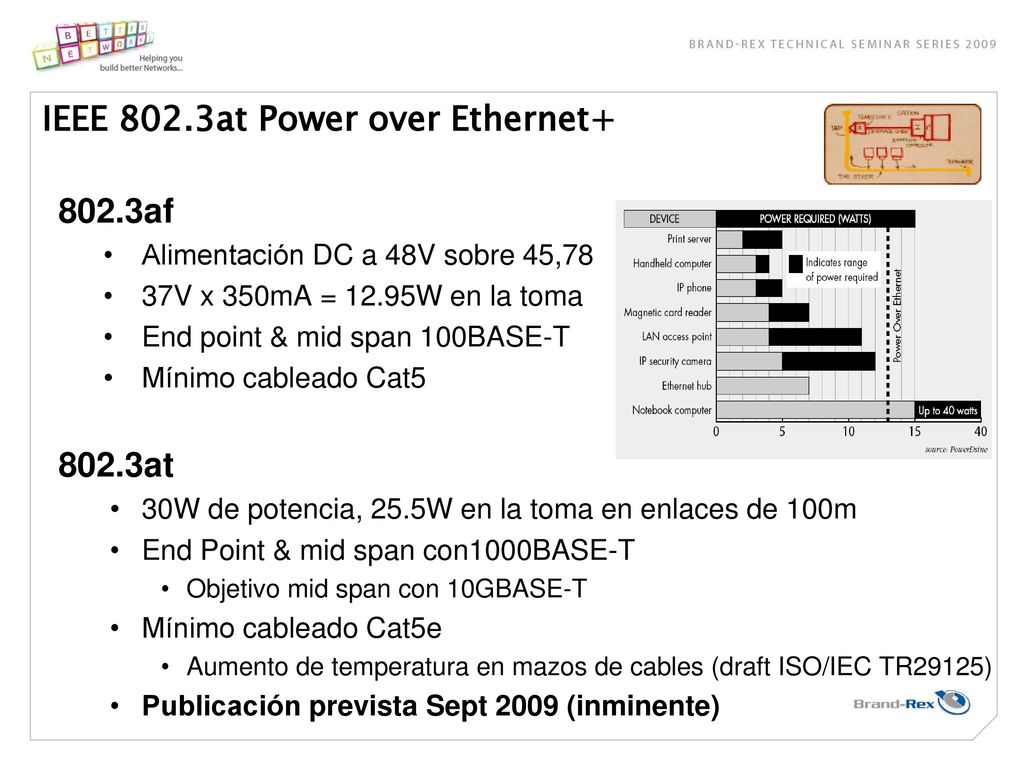

9 IEEE 802.3at Power over Ethernet+
802.3af Alimentación DC a 48V sobre 45,78 37V x 350mA = 12.95W en la toma End point & mid span 100BASE-T Mínimo cableado Cat5 802.3at 30W de potencia, 25.5W en la toma en enlaces de 100m End Point & mid span con1000BASE-T Objetivo mid span con 10GBASE-T Mínimo cableado Cat5e Aumento de temperatura en mazos de cables (draft ISO/IEC TR29125) Publicación prevista Sept 2009 (inminente)

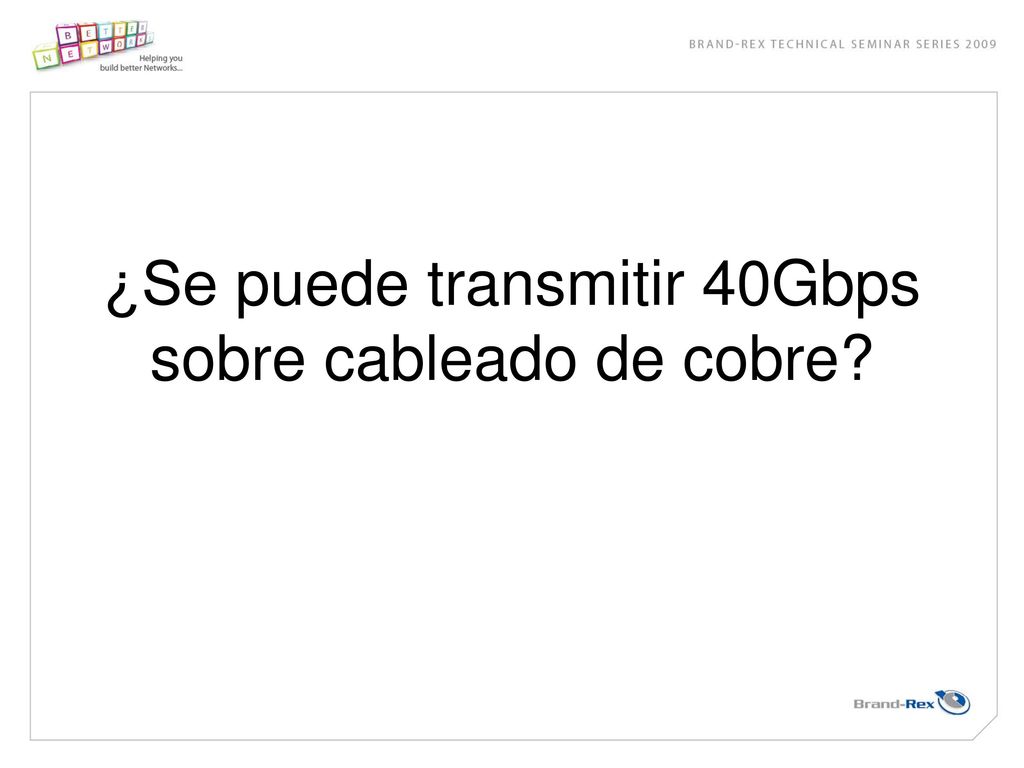

10 ¿Se puede transmitir 40Gbps sobre cableado de cobre?

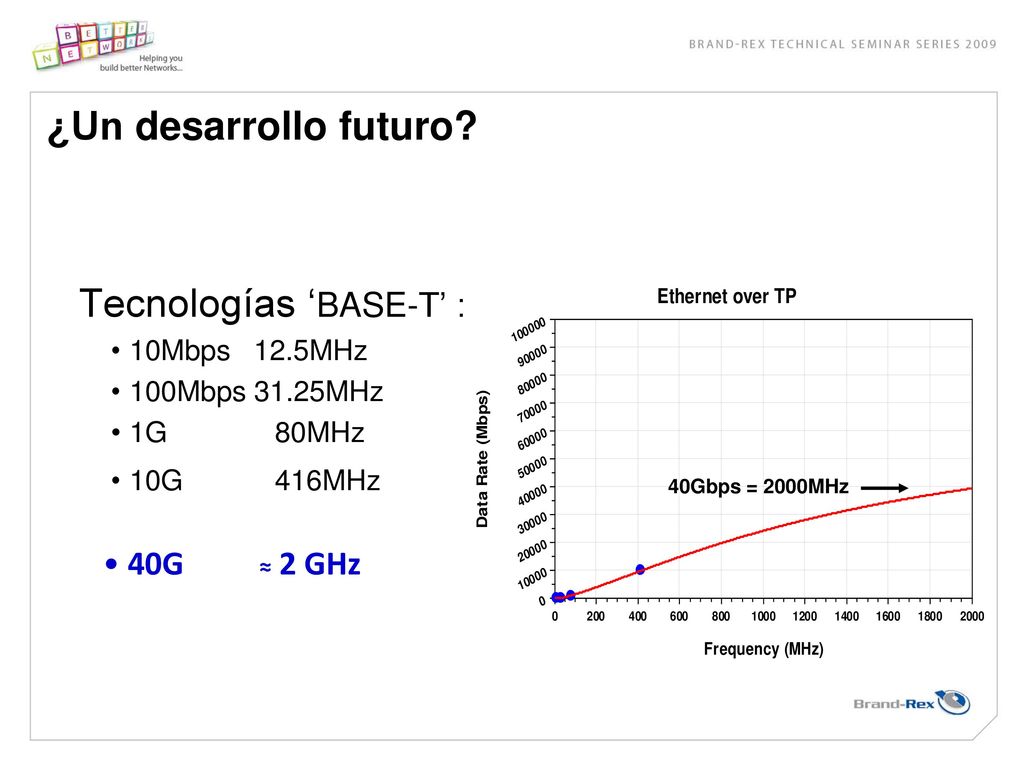

11 Tecnologías ‘BASE-T’ :
¿Un desarrollo futuro? Tecnologías ‘BASE-T’ : 10Mbps MHz 100Mbps 31.25MHz 1G MHz 10G MHz 40Gbps = 2000MHz 40G ≈ 2 GHz

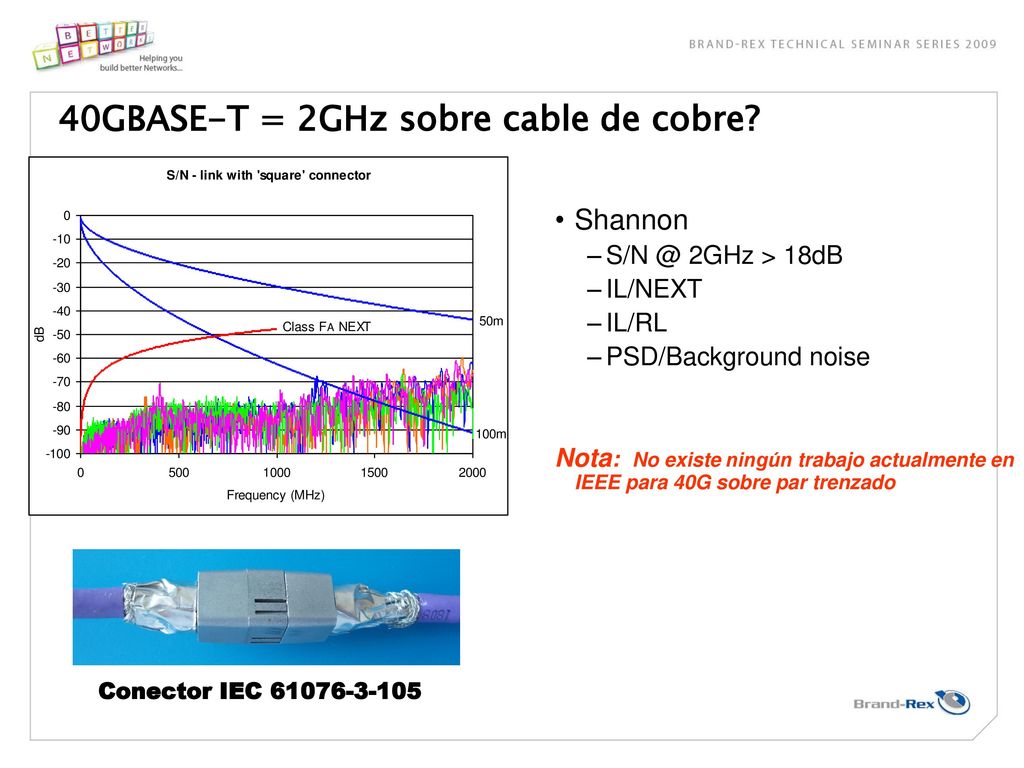

12 40GBASE-T = 2GHz sobre cable de cobre?
Shannon 2GHz > 18dB IL/NEXT IL/RL PSD/Background noise Nota: No existe ningún trabajo actualmente en IEEE para 40G sobre par trenzado Conector IEC

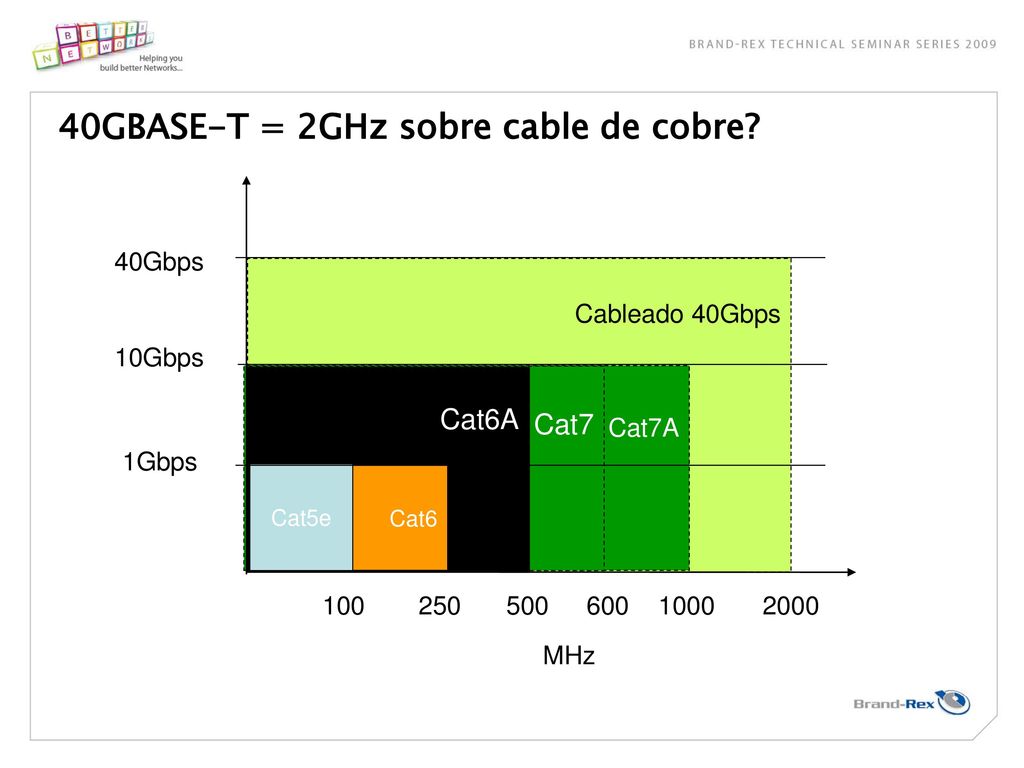

13 40GBASE-T = 2GHz sobre cable de cobre?
Cableado 40Gbps Cat7A Cat7 Cat6A Cat6 100 250 600 1000 2000 MHz 1Gbps 10Gbps 40Gbps Cat5e 500

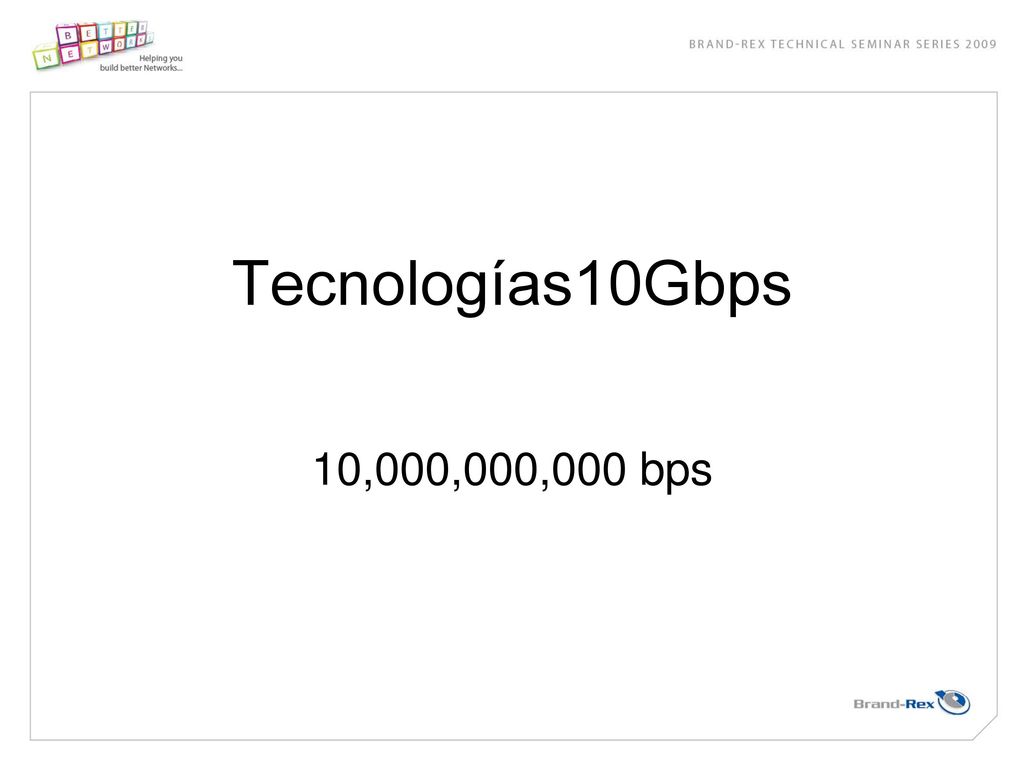

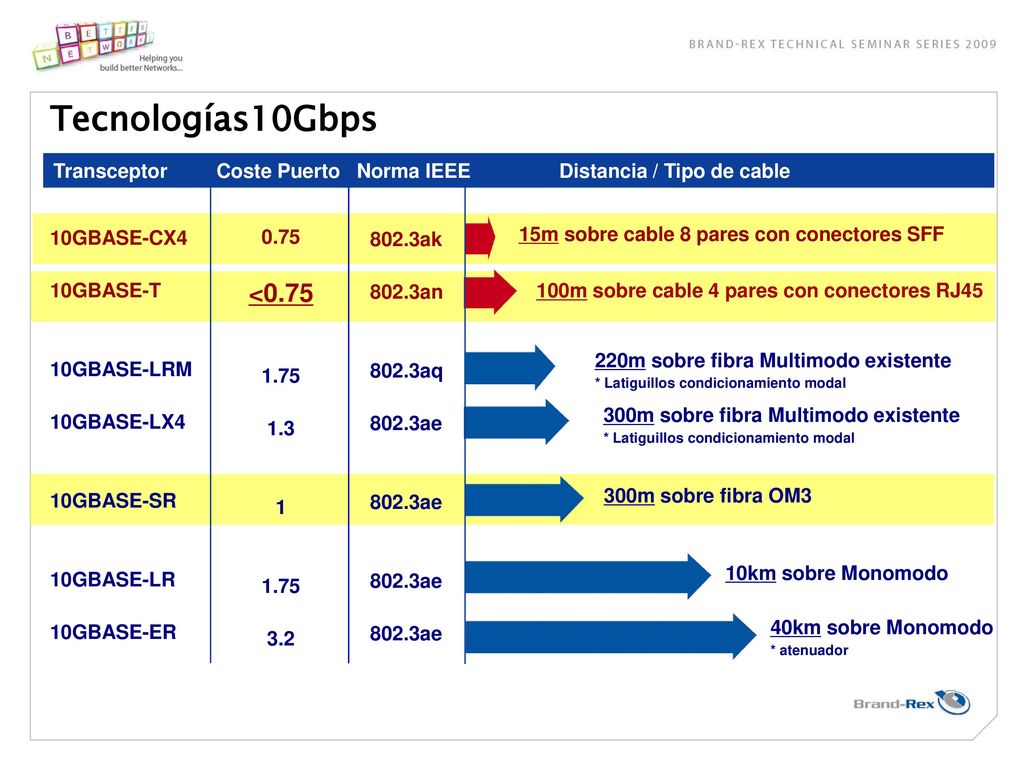

14 Tecnologías10Gbps 10,000,000,000 bps

15 Tecnologías10Gbps Transceptor Coste Puerto Norma IEEE Distancia / Tipo de cable 10GBASE-CX4 10GBASE-T 10GBASE-LRM 10GBASE-LX4 10GBASE-SR 10GBASE-LR 10GBASE-ER 0.75 <0.75 1.75 1.3 1 3.2 802.3ak 802.3an 802.3aq 802.3ae 15m sobre cable 8 pares con conectores SFF 100m sobre cable 4 pares con conectores RJ45 220m sobre fibra Multimodo existente * Latiguillos condicionamiento modal 300m sobre fibra Multimodo existente * Latiguillos condicionamiento modal 300m sobre fibra OM3 10km sobre Monomodo 40km sobre Monomodo * atenuador

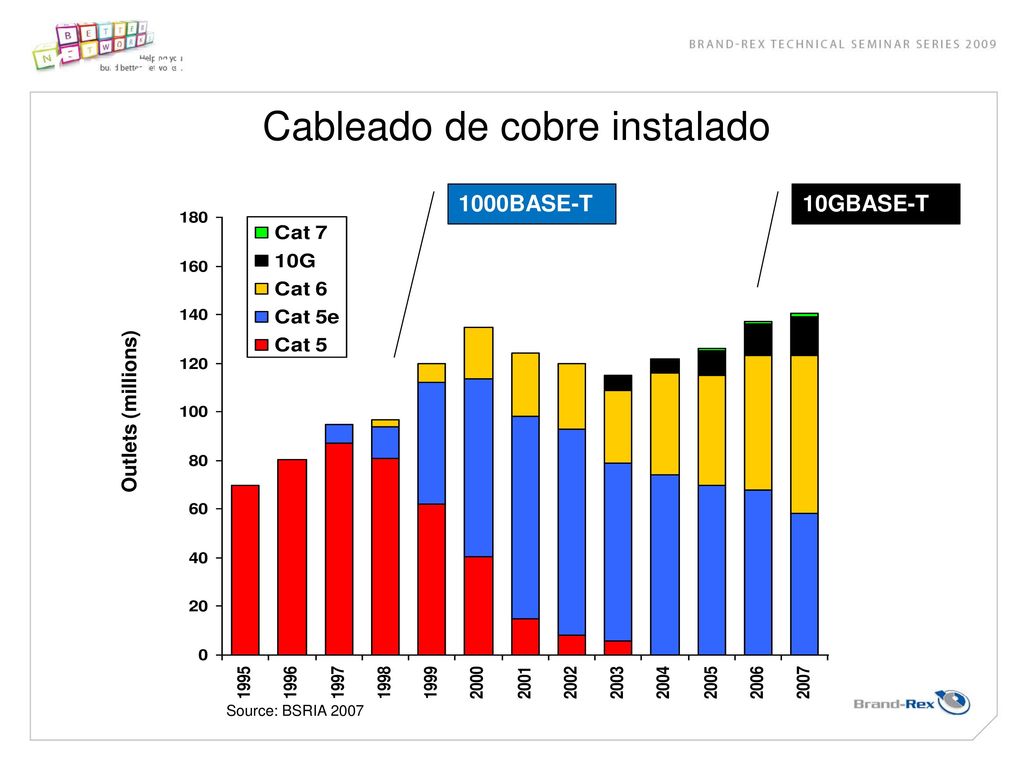

16 Cableado de cobre instalado
Cu Cable – Data Centres (source: BSRIA) Cableado de cobre instalado 1000BASE-T 10GBASE-T Outlets (millions) Source: BSRIA 2007

17 Previsiones de Cableado de Cobre
BR forecast Source: BSRIA 2009 Cableado 10G crece significativamente desde 2009

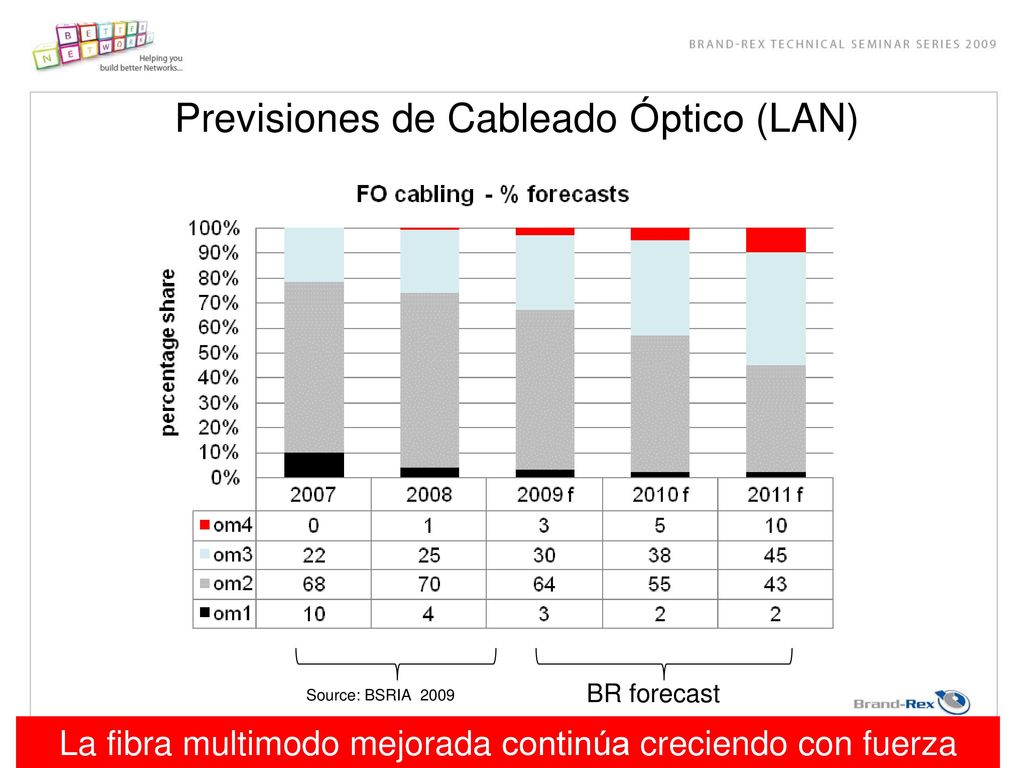

18 Previsiones de Cableado Óptico (LAN)
BR forecast Source: BSRIA 2009 La fibra multimodo mejorada continúa creciendo con fuerza

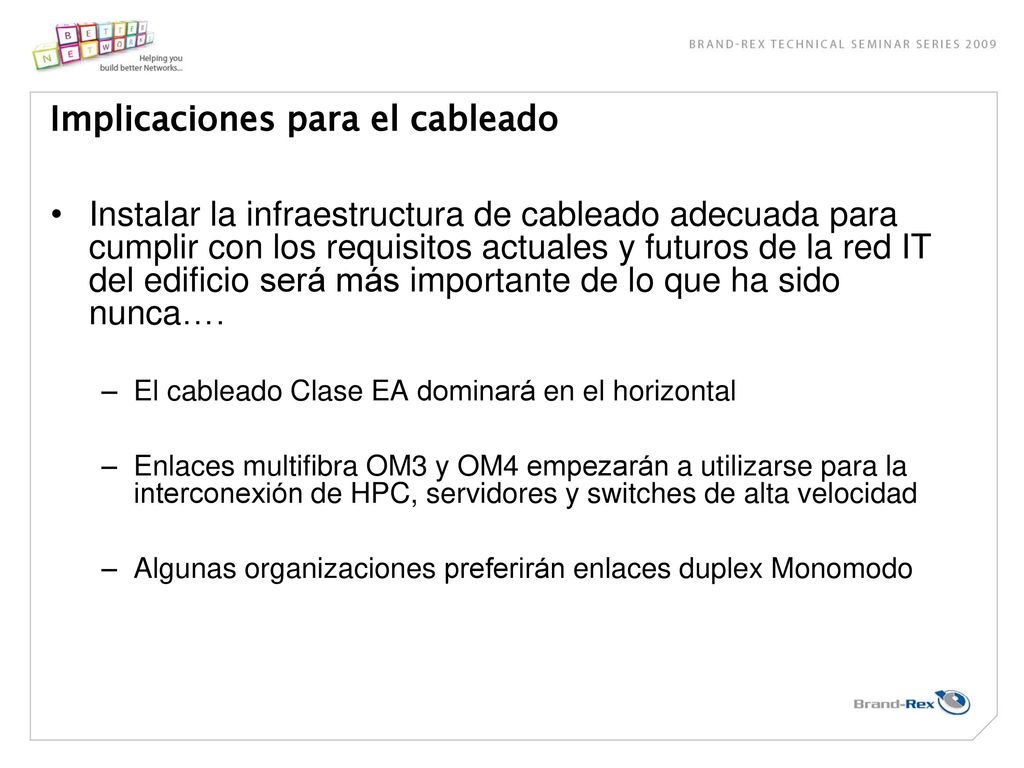

19 Implicaciones para el cableado
Instalar la infraestructura de cableado adecuada para cumplir con los requisitos actuales y futuros de la red IT del edificio será más importante de lo que ha sido nunca…. El cableado Clase EA dominará en el horizontal Enlaces multifibra OM3 y OM4 empezarán a utilizarse para la interconexión de HPC, servidores y switches de alta velocidad Algunas organizaciones preferirán enlaces duplex Monomodo

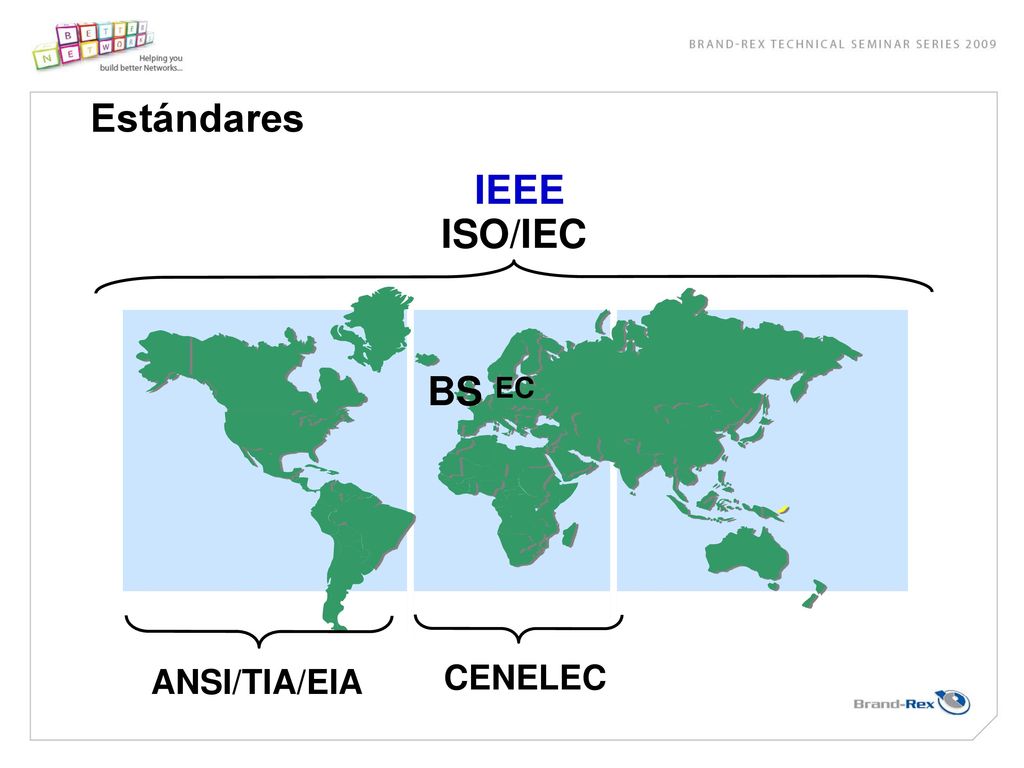

20 Estándares IEEE ISO/IEC BS EC ANSI/TIA/EIA CENELEC

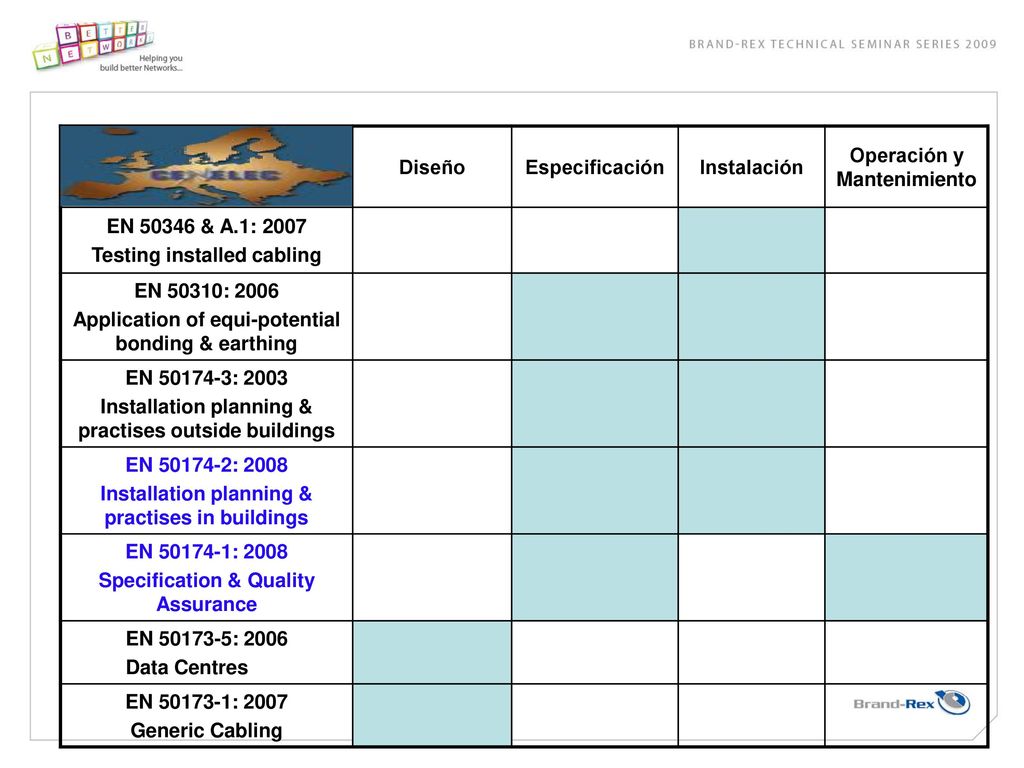

21 Operación y Mantenimiento
Diseño Especificación Instalación Operación y Mantenimiento EN & A.1: 2007 Testing installed cabling EN 50310: 2006 Application of equi-potential bonding & earthing EN : 2003 Installation planning & practises outside buildings EN : 2008 Installation planning & practises in buildings EN : 2008 Specification & Quality Assurance EN : 2006 Data Centres EN : 2007 Generic Cabling

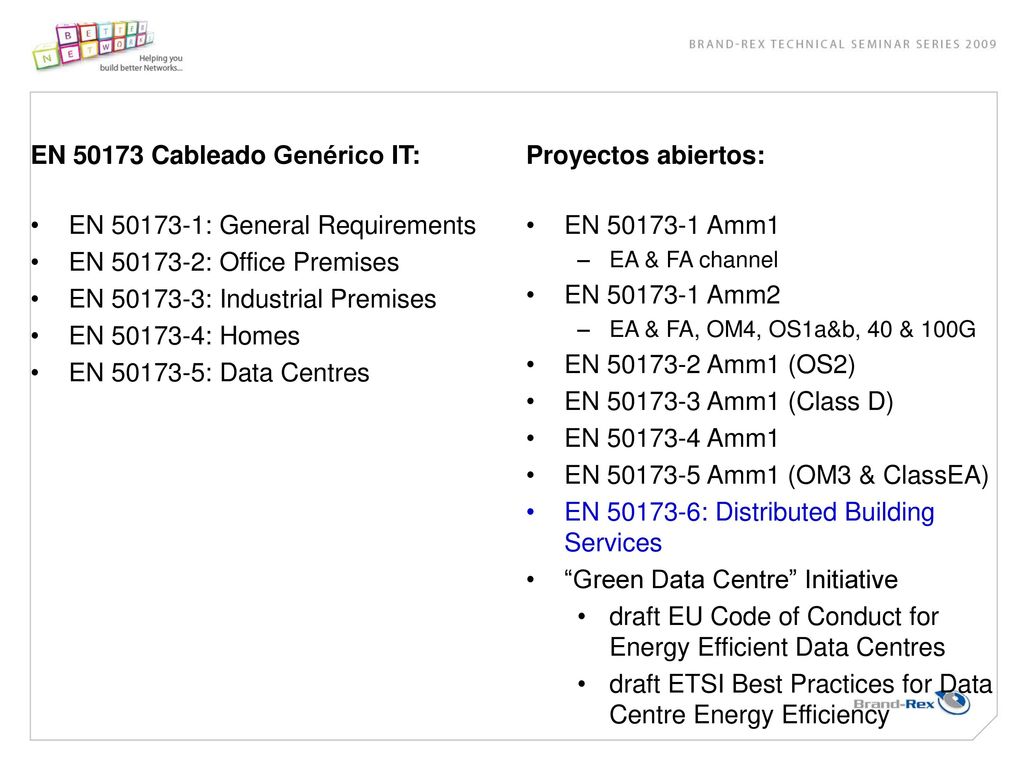

22 EN 50173 Cableado Genérico IT: EN 50173-1: General Requirements
EN : Office Premises EN : Industrial Premises EN : Homes EN : Data Centres Proyectos abiertos: EN Amm1 EA & FA channel EN Amm2 EA & FA, OM4, OS1a&b, 40 & 100G EN Amm1 (OS2) EN Amm1 (Class D) EN Amm1 EN Amm1 (OM3 & ClassEA) EN : Distributed Building Services “Green Data Centre” Initiative draft EU Code of Conduct for Energy Efficient Data Centres draft ETSI Best Practices for Data Centre Energy Efficiency

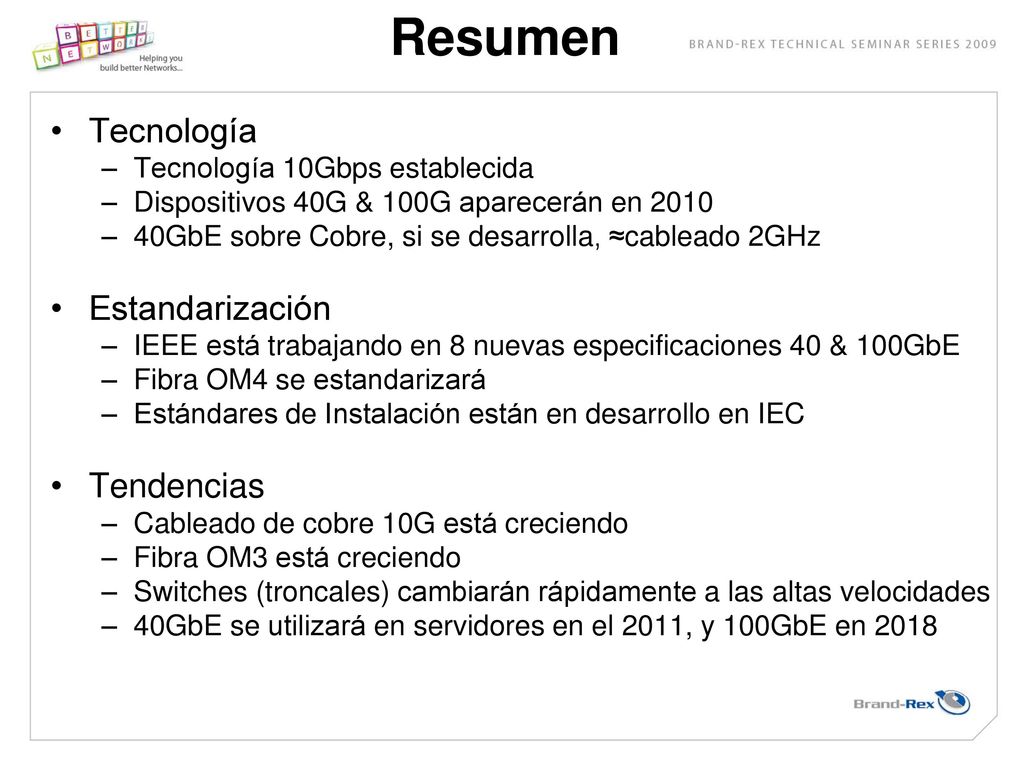

23 Resumen Tecnología Estandarización Tendencias
Tecnología 10Gbps establecida Dispositivos 40G & 100G aparecerán en 2010 40GbE sobre Cobre, si se desarrolla, ≈cableado 2GHz Estandarización IEEE está trabajando en 8 nuevas especificaciones 40 & 100GbE Fibra OM4 se estandarizará Estándares de Instalación están en desarrollo en IEC Tendencias Cableado de cobre 10G está creciendo Fibra OM3 está creciendo Switches (troncales) cambiarán rápidamente a las altas velocidades 40GbE se utilizará en servidores en el 2011, y 100GbE en 2018
