CLASE 3: MEDIOS DE TRANSMISION CURSO DE CABLEADO ESTRUCTURADOCURSO DE CABLEADO ESTRUCTURADO ING. HORACIO SAGREDO TEJERINAING. HORACIO SAGREDO TEJERINA.

Presentación del tema: "CLASE 3: MEDIOS DE TRANSMISION CURSO DE CABLEADO ESTRUCTURADOCURSO DE CABLEADO ESTRUCTURADO ING. HORACIO SAGREDO TEJERINAING. HORACIO SAGREDO TEJERINA."— Transcripción de la presentación:

1 CLASE 3: MEDIOS DE TRANSMISION CURSO DE CABLEADO ESTRUCTURADOCURSO DE CABLEADO ESTRUCTURADO ING. HORACIO SAGREDO TEJERINAING. HORACIO SAGREDO TEJERINA

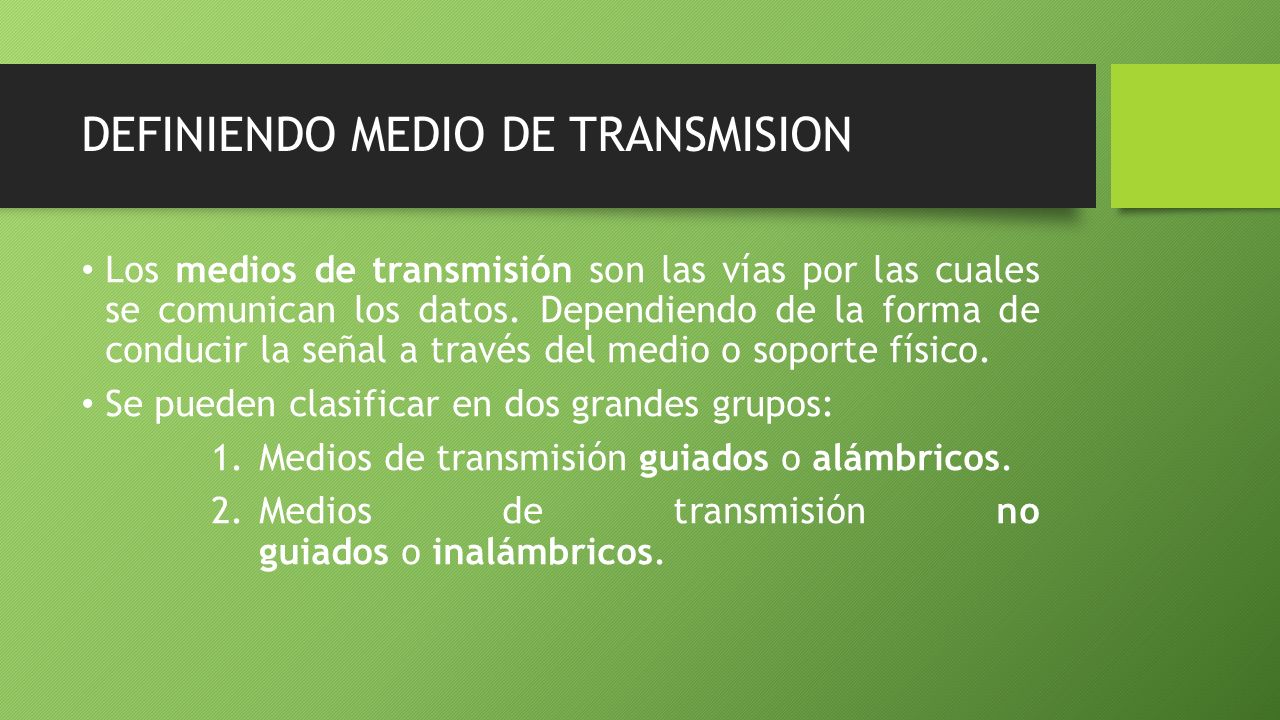

2 DEFINIENDO MEDIO DE TRANSMISION Los medios de transmisión son las vías por las cuales se comunican los datos. Dependiendo de la forma de conducir la señal a través del medio o soporte físico. Se pueden clasificar en dos grandes grupos: 1.1.Medios de transmisión guiados o alámbricos. 2.2.Medios de transmisión no guiados o inalámbricos.

3 DEFINIENDO MEDIO DE TRANSMISION En ambos casos las tecnologías actuales de transmisión usan ondas electromagnéticas. En el caso de los medios guiados estas ondas se conducen a través de cables o “alambres”. En los medios inalámbricos, se utiliza el aire como medio de transmisión, a través de radiofrecuencias, microondas y luz (infrarrojos, láser) Ejemplo:

4 DEFINIENDO MEDIO DE TRANSMISION Los MEDIOS GUIADOS conducen (guían) las ondas a través de un camino físico, ejemplos de estos medios son el cable coaxial, la fibra óptica y el par trenzado. Los MEDIOS NO GUIADOS proporcionan un soporte para que las ondas se transmitan, pero no las dirigen, como por ejemplo de ellos tenemos el aire y el vacío.

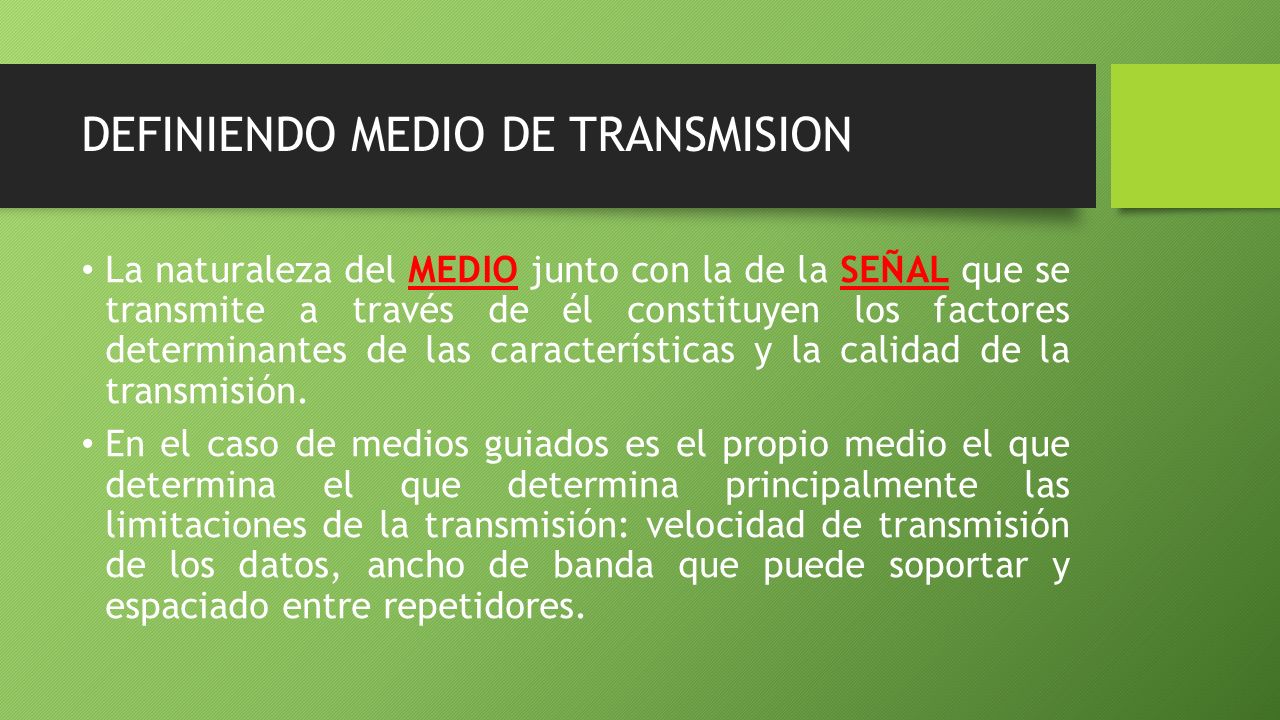

5 DEFINIENDO MEDIO DE TRANSMISION La naturaleza del MEDIO junto con la de la SEÑAL que se transmite a través de él constituyen los factores determinantes de las características y la calidad de la transmisión. En el caso de medios guiados es el propio medio el que determina el que determina principalmente las limitaciones de la transmisión: velocidad de transmisión de los datos, ancho de banda que puede soportar y espaciado entre repetidores.

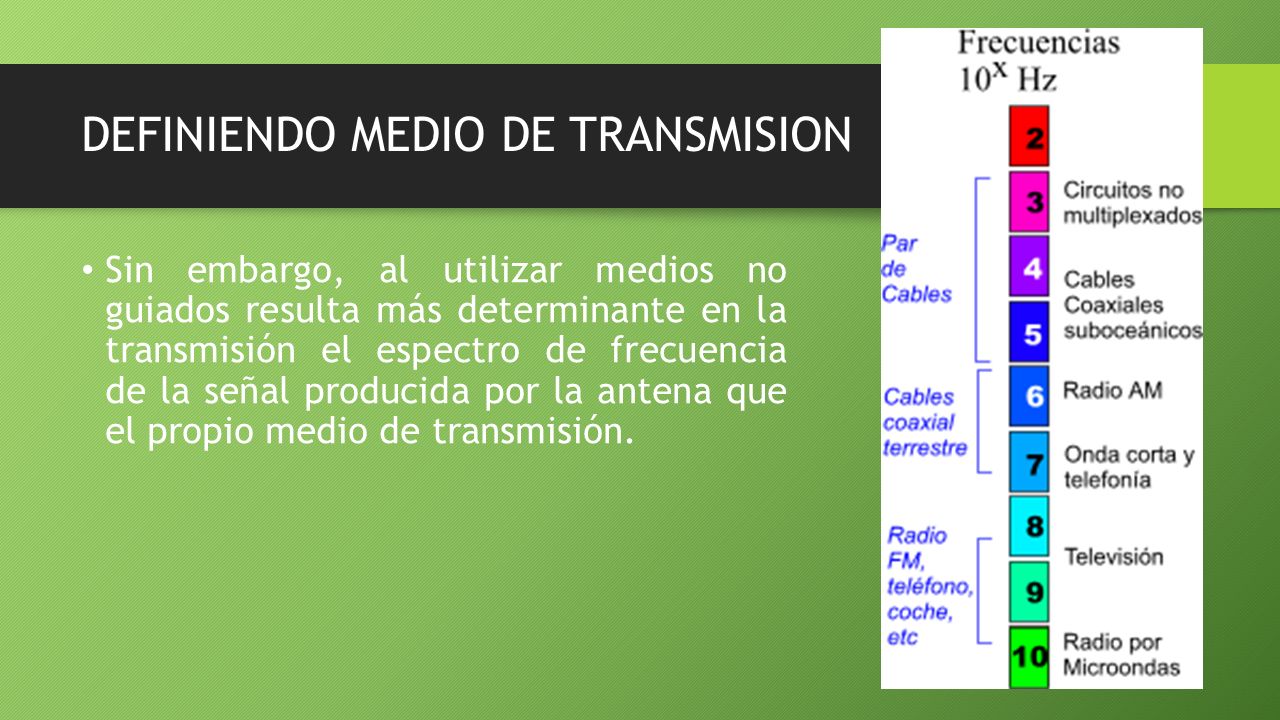

6 DEFINIENDO MEDIO DE TRANSMISION Sin embargo, al utilizar medios no guiados resulta más determinante en la transmisión el espectro de frecuencia de la señal producida por la antena que el propio medio de transmisión.

7 ACTIVIDAD DE CLASE TRABAJO EN GRUPOS: TRABAJO EN GRUPOS:  CABLE COAXIAL: ANCHO DE BANDA MIN – MAX, DISTANCIA DE TRANSMISION, MATERIAL CON EL QUE ESTA HECHO, USO DEL MEDIO, SOBRE QUE ESTANDARES SE BASAN.  FIBRA OPTICA: ANCHO DE BANDA MIN – MAX, DISTANCIA DE TRANSMISION, TIPOS DE FIBRA OPTICA, MATERIAL CON EL ESTA HECHO, USO DEL MEDIO, SOBRE QUE ESTANDARES SE BASAN.  PAR TRENZADO: ANCHO DE BANDAMIN – MAX, DISTANCIA DE TRANSMISION, TIPOS DE PAR TRENZADO, MATERIAL CON EL QUE ESTA HECHO, USO DEL MEDIO, SOBRE QUE ESTANDARES SE BASAN.

8 CLASE 4: MEDIOS DE TRANSMISION CURSO DE CABLEADO ESTRUCTURADOCURSO DE CABLEADO ESTRUCTURADO ING. HORACIO SAGREDO TEJERINAING. HORACIO SAGREDO TEJERINA

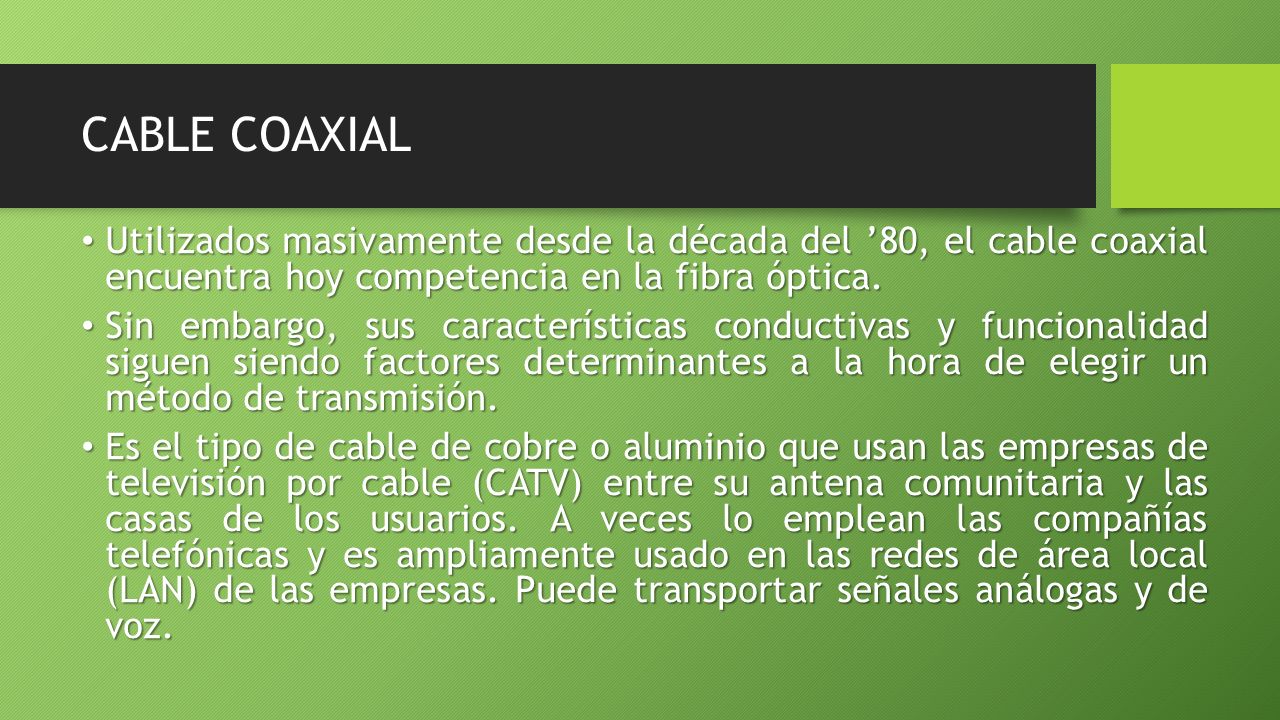

9 CABLE COAXIAL Utilizados masivamente desde la década del ’80, el cable coaxial encuentra hoy competencia en la fibra óptica. Utilizados masivamente desde la década del ’80, el cable coaxial encuentra hoy competencia en la fibra óptica. Sin embargo, sus características conductivas y funcionalidad siguen siendo factores determinantes a la hora de elegir un método de transmisión. Sin embargo, sus características conductivas y funcionalidad siguen siendo factores determinantes a la hora de elegir un método de transmisión. Es el tipo de cable de cobre o aluminio que usan las empresas de televisión por cable (CATV) entre su antena comunitaria y las casas de los usuarios. A veces lo emplean las compañías telefónicas y es ampliamente usado en las redes de área local (LAN) de las empresas. Puede transportar señales análogas y de voz. Es el tipo de cable de cobre o aluminio que usan las empresas de televisión por cable (CATV) entre su antena comunitaria y las casas de los usuarios. A veces lo emplean las compañías telefónicas y es ampliamente usado en las redes de área local (LAN) de las empresas. Puede transportar señales análogas y de voz.

10 COAXIAL SE DEFINE COMO???? Se define como coaxial al cable en el cual los dos conductores tienen el mismo eje, siendo el conductor externo un cilindro separado del conductor interno por medio de un material dieléctrico. El conductor externo, además de conductor de retorno, cumple la función de blindaje, con la consiguiente estabilización de los parámetros eléctricos. Se define como coaxial al cable en el cual los dos conductores tienen el mismo eje, siendo el conductor externo un cilindro separado del conductor interno por medio de un material dieléctrico. El conductor externo, además de conductor de retorno, cumple la función de blindaje, con la consiguiente estabilización de los parámetros eléctricos.

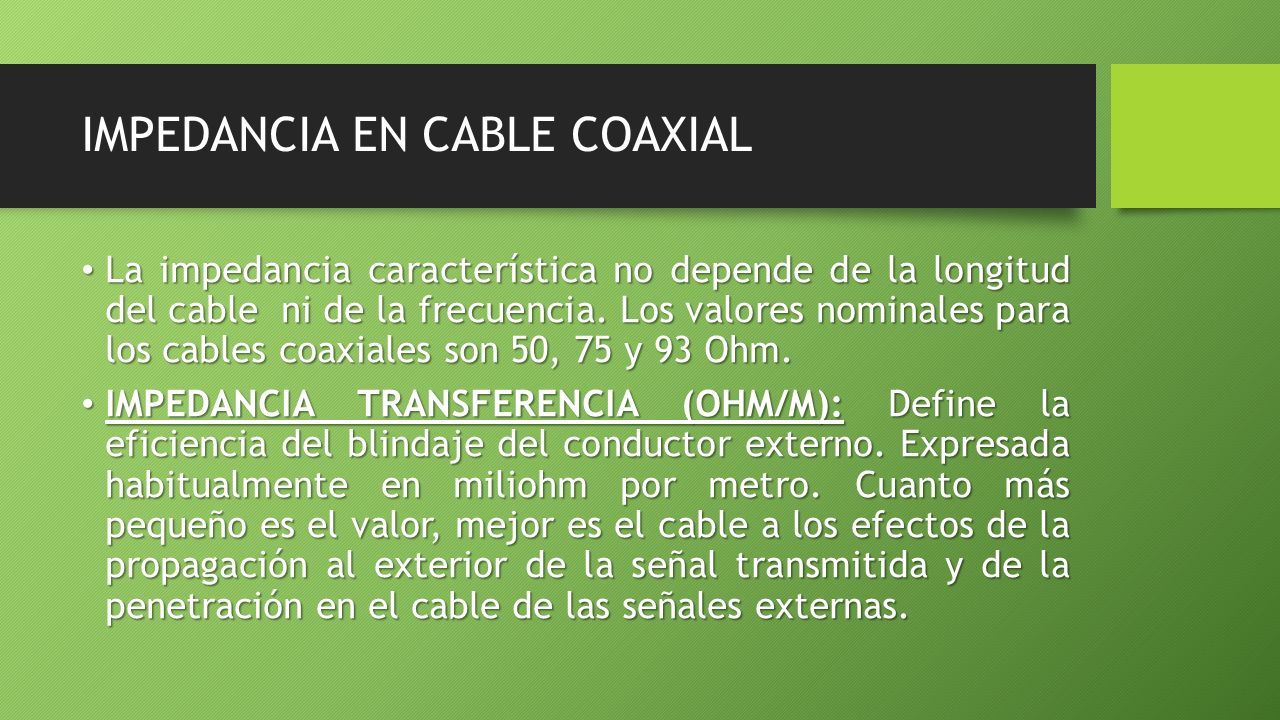

11 IMPEDANCIA EN CABLE COAXIAL La impedancia característica no depende de la longitud del cable ni de la frecuencia. Los valores nominales para los cables coaxiales son 50, 75 y 93 Ohm. La impedancia característica no depende de la longitud del cable ni de la frecuencia. Los valores nominales para los cables coaxiales son 50, 75 y 93 Ohm. IMPEDANCIA TRANSFERENCIA (OHM/M): Define la eficiencia del blindaje del conductor externo. Expresada habitualmente en miliohm por metro. Cuanto más pequeño es el valor, mejor es el cable a los efectos de la propagación al exterior de la señal transmitida y de la penetración en el cable de las señales externas. IMPEDANCIA TRANSFERENCIA (OHM/M): Define la eficiencia del blindaje del conductor externo. Expresada habitualmente en miliohm por metro. Cuanto más pequeño es el valor, mejor es el cable a los efectos de la propagación al exterior de la señal transmitida y de la penetración en el cable de las señales externas.

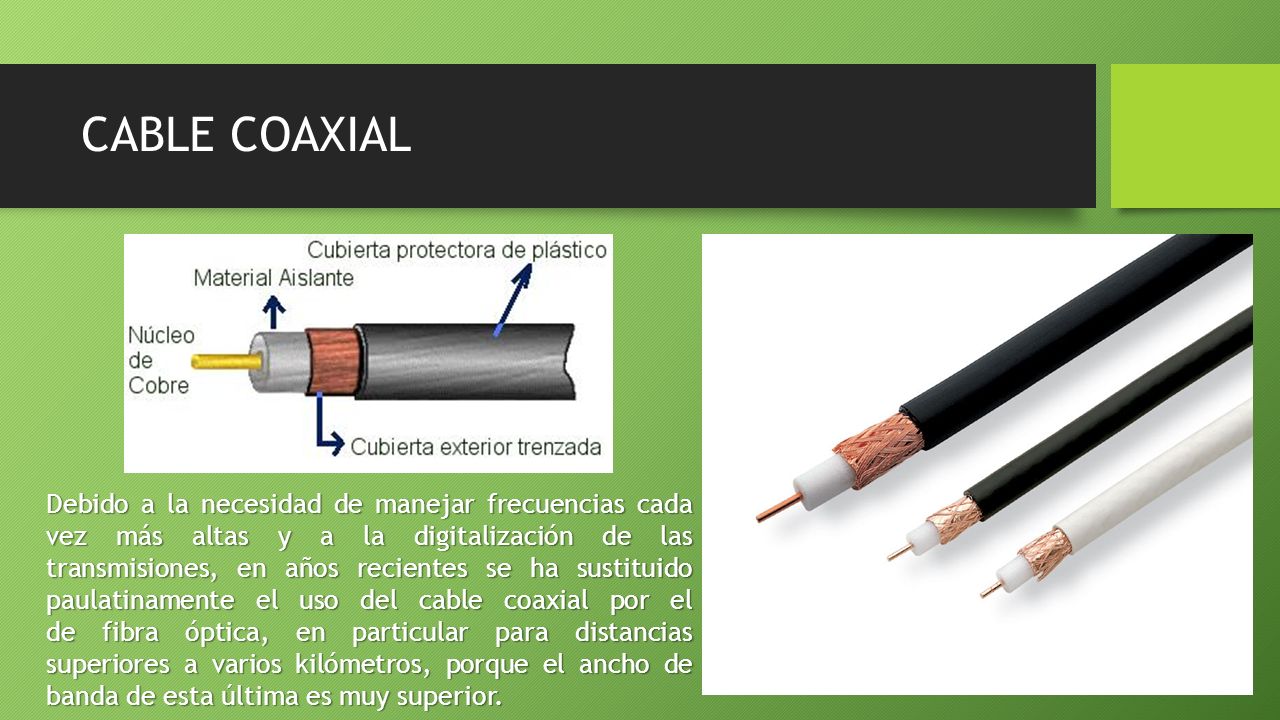

12 CABLE COAXIAL Debido a la necesidad de manejar frecuencias cada vez más altas y a la digitalización de las transmisiones, en años recientes se ha sustituido paulatinamente el uso del cable coaxial por el de fibra óptica, en particular para distancias superiores a varios kilómetros, porque el ancho de banda de esta última es muy superior.

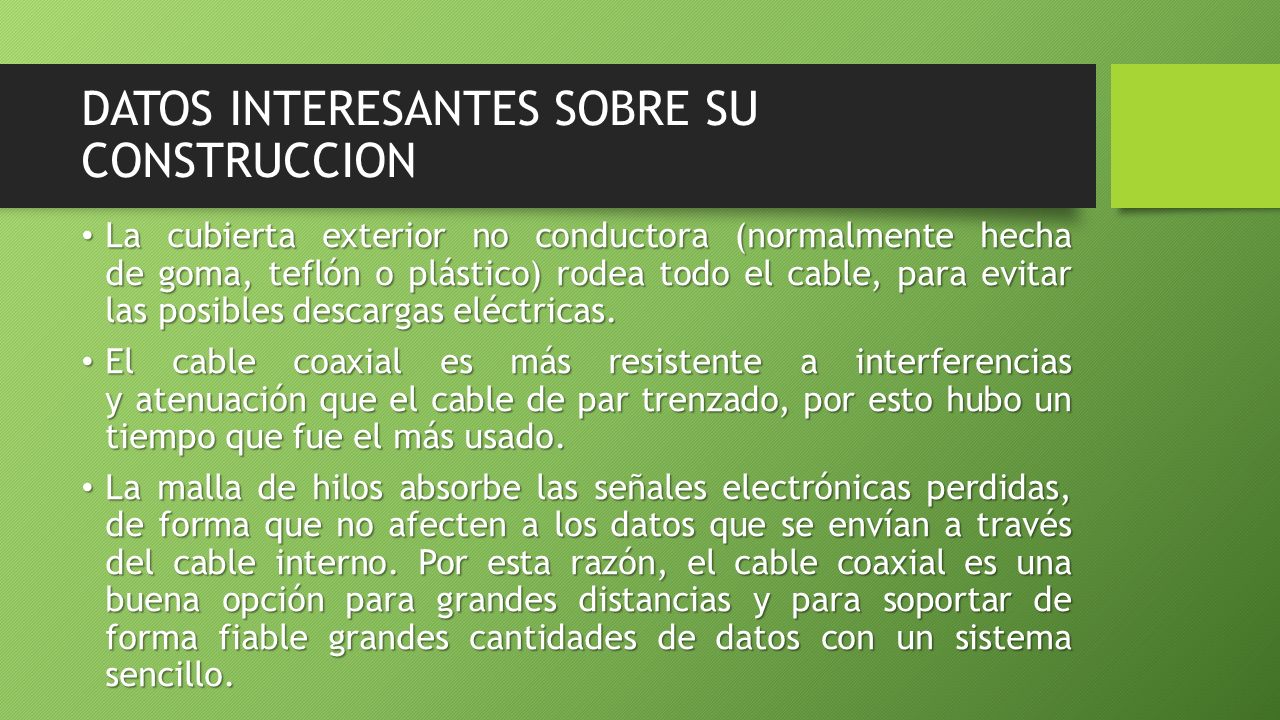

13 DATOS INTERESANTES SOBRE SU CONSTRUCCION La cubierta exterior no conductora (normalmente hecha de goma, teflón o plástico) rodea todo el cable, para evitar las posibles descargas eléctricas. La cubierta exterior no conductora (normalmente hecha de goma, teflón o plástico) rodea todo el cable, para evitar las posibles descargas eléctricas. El cable coaxial es más resistente a interferencias y atenuación que el cable de par trenzado, por esto hubo un tiempo que fue el más usado. El cable coaxial es más resistente a interferencias y atenuación que el cable de par trenzado, por esto hubo un tiempo que fue el más usado. La malla de hilos absorbe las señales electrónicas perdidas, de forma que no afecten a los datos que se envían a través del cable interno. Por esta razón, el cable coaxial es una buena opción para grandes distancias y para soportar de forma fiable grandes cantidades de datos con un sistema sencillo. La malla de hilos absorbe las señales electrónicas perdidas, de forma que no afecten a los datos que se envían a través del cable interno. Por esta razón, el cable coaxial es una buena opción para grandes distancias y para soportar de forma fiable grandes cantidades de datos con un sistema sencillo.

14 DATOS DE INTERES – CABLE COAXIAL En red de datos el cable coaxial estuvo presente en lo que es 10Base2 y 10Base5. En red de datos el cable coaxial estuvo presente en lo que es 10Base2 y 10Base5. En sistemas de transmisión de telefonía analógica basados en la multiplexación por división de frecuencia (FDM), donde se alcanzaban capacidades de transmisión de más de 10 000 circuitos de voz. Asimismo, en sistemas de transmisión digital, basados en la multiplexación por división de tiempo (TDM), se conseguía la transmisión de 64 kbps por cada canal. En sistemas de transmisión de telefonía analógica basados en la multiplexación por división de frecuencia (FDM), donde se alcanzaban capacidades de transmisión de más de 10 000 circuitos de voz. Asimismo, en sistemas de transmisión digital, basados en la multiplexación por división de tiempo (TDM), se conseguía la transmisión de 64 kbps por cada canal.

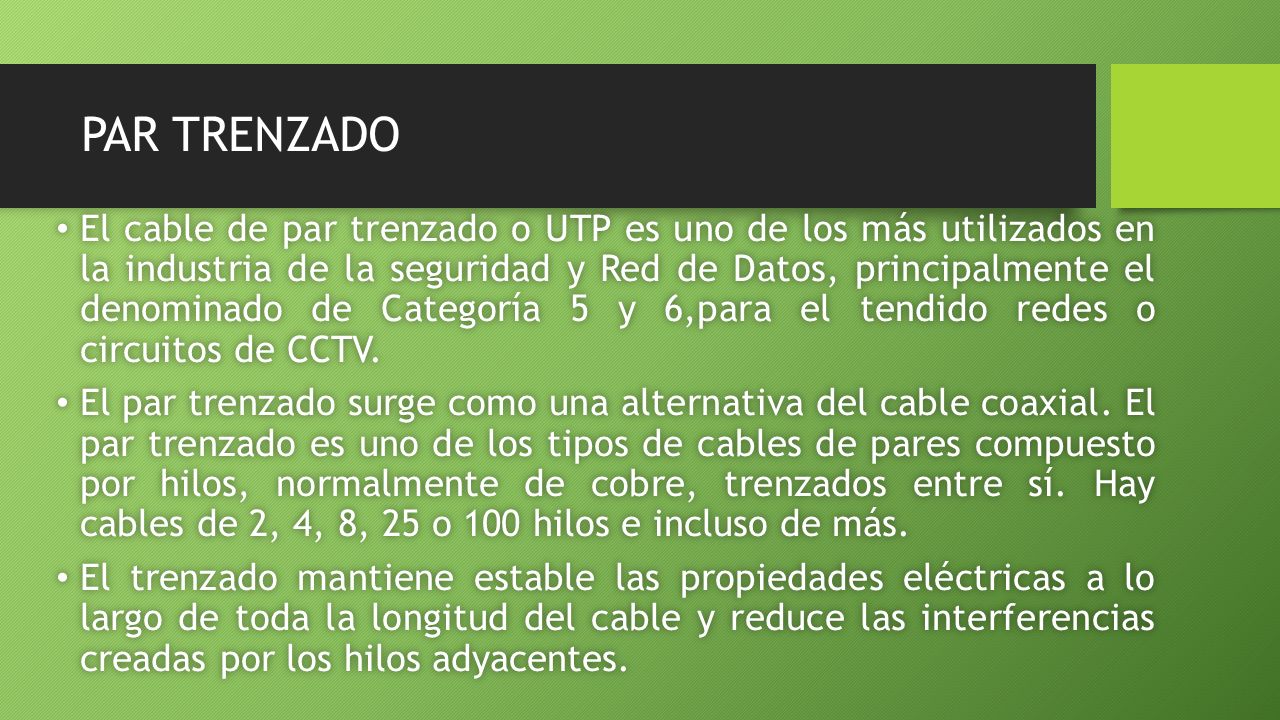

15 PAR TRENZADO El cable de par trenzado o UTP es uno de los más utilizados en la industria de la seguridad y Red de Datos, principalmente el denominado de Categoría 5 y 6,para el tendido redes o circuitos de CCTV. El cable de par trenzado o UTP es uno de los más utilizados en la industria de la seguridad y Red de Datos, principalmente el denominado de Categoría 5 y 6,para el tendido redes o circuitos de CCTV. El par trenzado surge como una alternativa del cable coaxial. El par trenzado es uno de los tipos de cables de pares compuesto por hilos, normalmente de cobre, trenzados entre sí. Hay cables de 2, 4, 8, 25 o 100 hilos e incluso de más. El par trenzado surge como una alternativa del cable coaxial. El par trenzado es uno de los tipos de cables de pares compuesto por hilos, normalmente de cobre, trenzados entre sí. Hay cables de 2, 4, 8, 25 o 100 hilos e incluso de más. El trenzado mantiene estable las propiedades eléctricas a lo largo de toda la longitud del cable y reduce las interferencias creadas por los hilos adyacentes. El trenzado mantiene estable las propiedades eléctricas a lo largo de toda la longitud del cable y reduce las interferencias creadas por los hilos adyacentes.

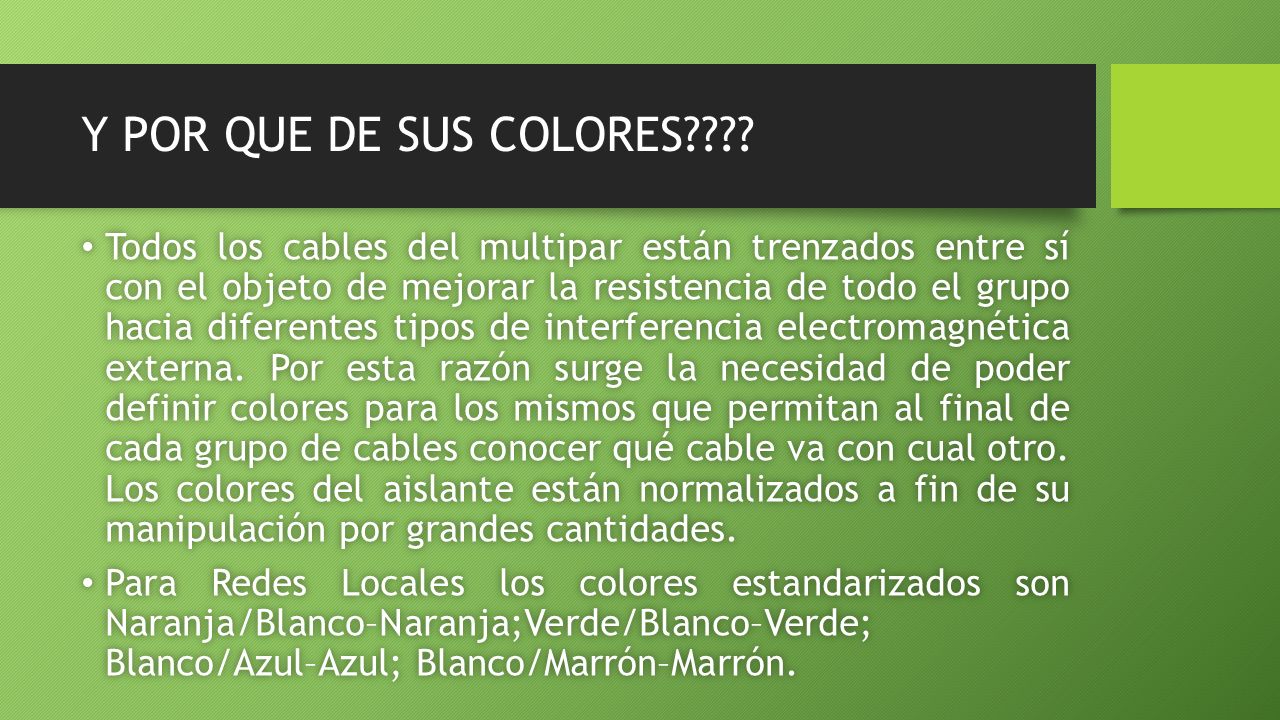

16 Y POR QUE DE SUS COLORES???? Todos los cables del multipar están trenzados entre sí con el objeto de mejorar la resistencia de todo el grupo hacia diferentes tipos de interferencia electromagnética externa. Por esta razón surge la necesidad de poder definir colores para los mismos que permitan al final de cada grupo de cables conocer qué cable va con cual otro. Los colores del aislante están normalizados a fin de su manipulación por grandes cantidades. Todos los cables del multipar están trenzados entre sí con el objeto de mejorar la resistencia de todo el grupo hacia diferentes tipos de interferencia electromagnética externa. Por esta razón surge la necesidad de poder definir colores para los mismos que permitan al final de cada grupo de cables conocer qué cable va con cual otro. Los colores del aislante están normalizados a fin de su manipulación por grandes cantidades. Para Redes Locales los colores estandarizados son Naranja/Blanco–Naranja;Verde/Blanco–Verde; Blanco/Azul–Azul; Blanco/Marrón–Marrón. Para Redes Locales los colores estandarizados son Naranja/Blanco–Naranja;Verde/Blanco–Verde; Blanco/Azul–Azul; Blanco/Marrón–Marrón.

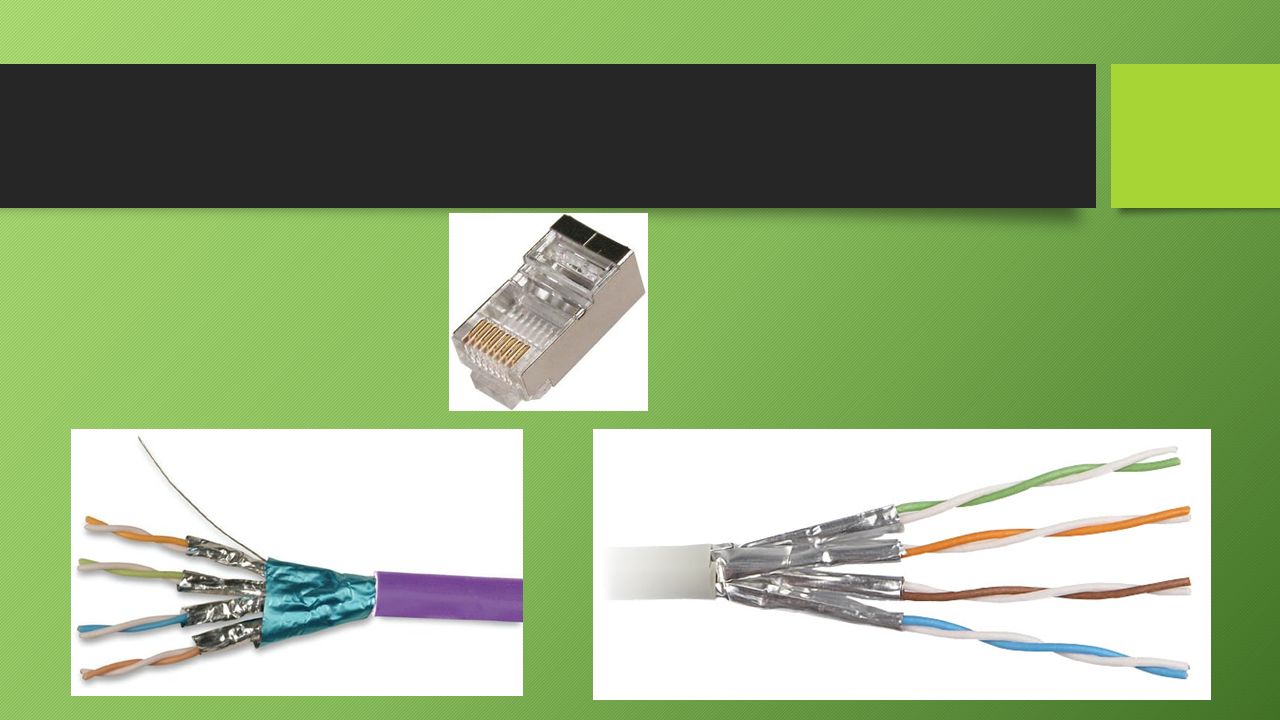

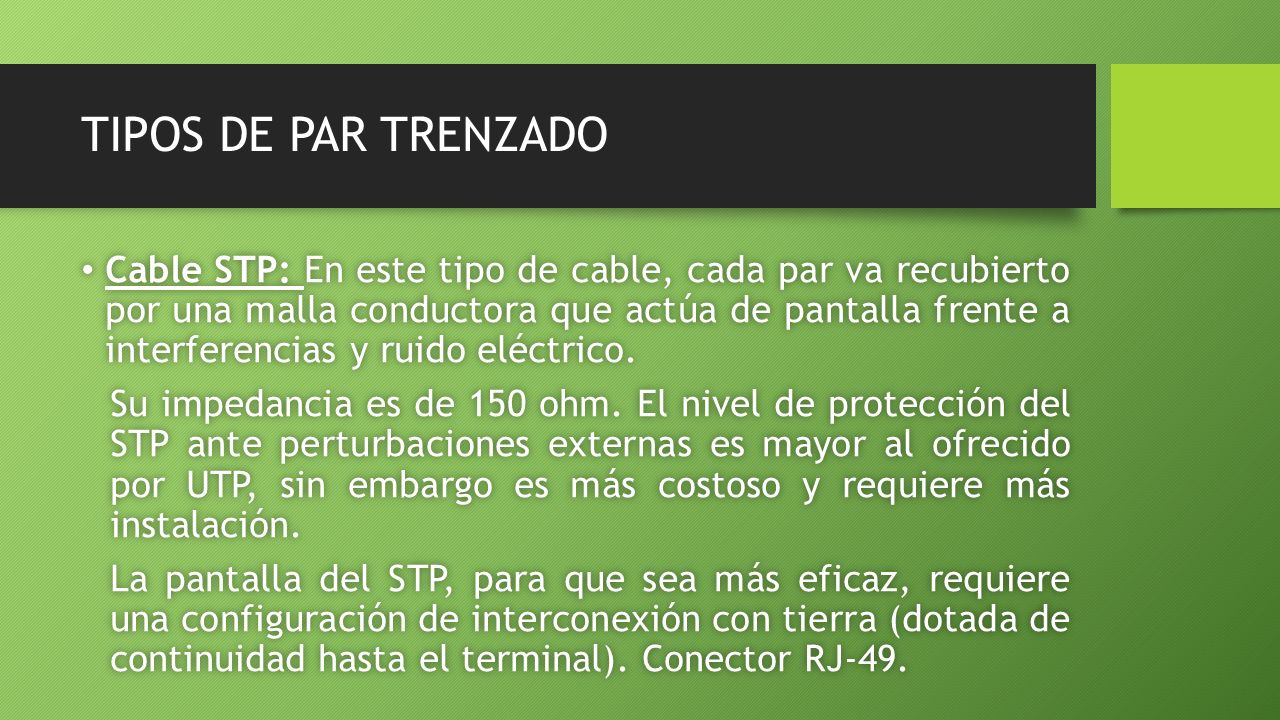

17 TIPOS DE PAR TRENZADO Cable STP: En este tipo de cable, cada par va recubierto por una malla conductora que actúa de pantalla frente a interferencias y ruido eléctrico. Cable STP: En este tipo de cable, cada par va recubierto por una malla conductora que actúa de pantalla frente a interferencias y ruido eléctrico. Su impedancia es de 150 ohm. El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP, sin embargo es más costoso y requiere más instalación. La pantalla del STP, para que sea más eficaz, requiere una configuración de interconexión con tierra (dotada de continuidad hasta el terminal). Conector RJ-49.

18

19 TIPOS DE PAR TRENZADO CABLE FTP: En este tipo, como en el UTP, sus pares no están apantallados pero sí dispone de una pantalla global para mejorar su nivel de protección ante interferencias externas. CABLE FTP: En este tipo, como en el UTP, sus pares no están apantallados pero sí dispone de una pantalla global para mejorar su nivel de protección ante interferencias externas. Su impedancia característica típica es de 120 ohms y sus propiedades de transmisión son más parecidas a las del UTP. Además, puede utilizar conectores RJ-45. Tiene un precio intermedio entre el UTP y STP.

20

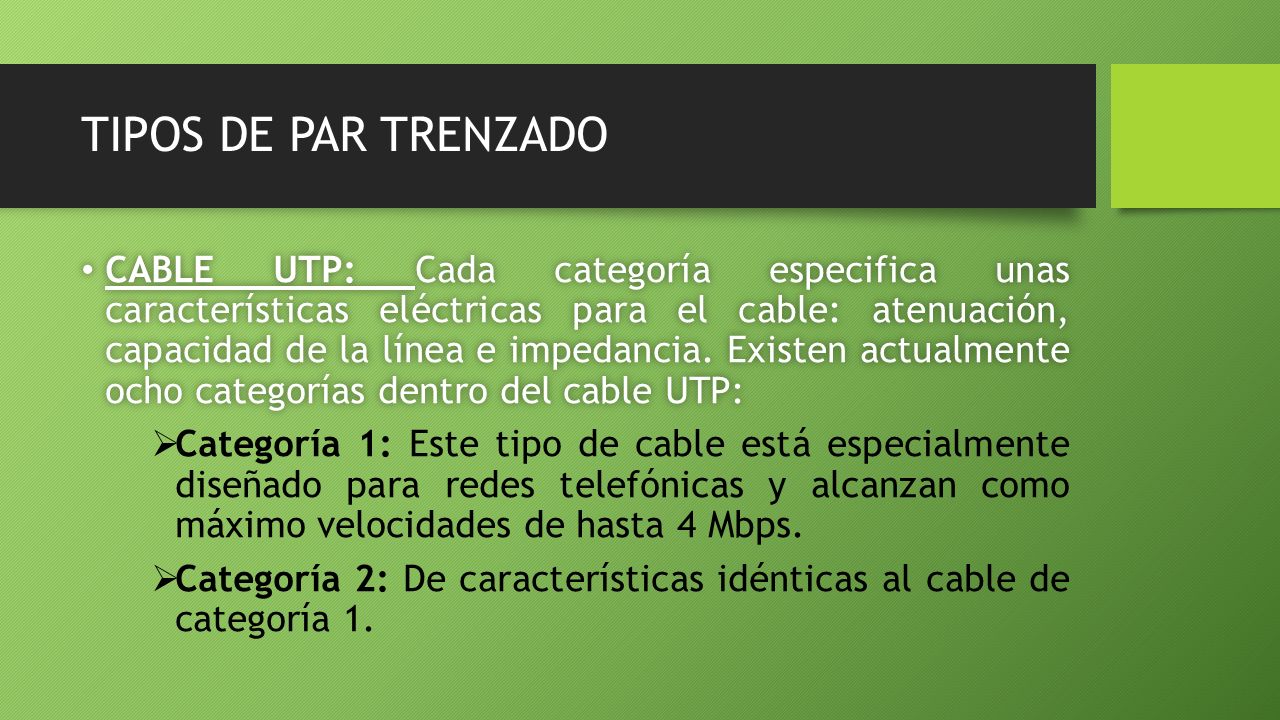

21 TIPOS DE PAR TRENZADO CABLE UTP: Cada categoría especifica unas características eléctricas para el cable: atenuación, capacidad de la línea e impedancia. Existen actualmente ocho categorías dentro del cable UTP: CABLE UTP: Cada categoría especifica unas características eléctricas para el cable: atenuación, capacidad de la línea e impedancia. Existen actualmente ocho categorías dentro del cable UTP:  Categoría 1: Este tipo de cable está especialmente diseñado para redes telefónicas y alcanzan como máximo velocidades de hasta 4 Mbps.  Categoría 2: De características idénticas al cable de categoría 1.

22  Categoría 3: Es utilizado en redes de ordenadores de hasta 16 Mbps. de velocidad y con un ancho de banda de hasta 16 Mhz.  Categoría 4: Está definido para redes de ordenadores tipo anillo como token ring con un ancho de banda de hasta 20 Mhz y con una velocidad de 20 Mbps. En la actualidad existen redes que trabajan bajo esta arquitectura. En sí, este es un cable muy difícil de manipular por sus características físicas, y de un alto costo económico. Por sus características de aislamiento representa una opción viable para ambientes industriales.

23  Categoría 5: Es un estándar dentro de las comunicaciones en redes LAN. Es capaz de soportar comunicaciones de hasta 100 Mbps. con un ancho de banda de hasta 100 Mhz. Debe tener el NEXT de 32 dB/304,8 mts. y una gama de atenuación de 67dB/304,8 mts. Este tipo de cable es de ocho hilos, es decir cuatro pares trenzados. Hasta hace poco no existía un cable de la línea del UTP capaz de trabajar con alto rendimiento en ambientes industriales, tal y como si lo podía hacer el Token Ring tipo 1 (STP), a menos que el mismo UTP se colocara dentro de tuberías metálicas.

24  Categoría 5e: Es una categoría 5 mejorada. Minimiza la atenuación y las interferencias. Esta categoría no tiene estandarizadas las normas aunque si está diferenciada por los diferentes organismos. La velocidad de transmisión es de 1000Mhz.  Categoría 6: Se define su característica por un ancho de banda de 250 Mhz.  Categoria 6A: Categoría 6 Aumentada, opera a frecuencias de hasta 500 MHz (tanto para cables no blindados como cables blindados) y proveen transferencias de hasta 10 Gbit/s. n el cable blindado la diafonía externa (crosstalk) es virtualmente cero.

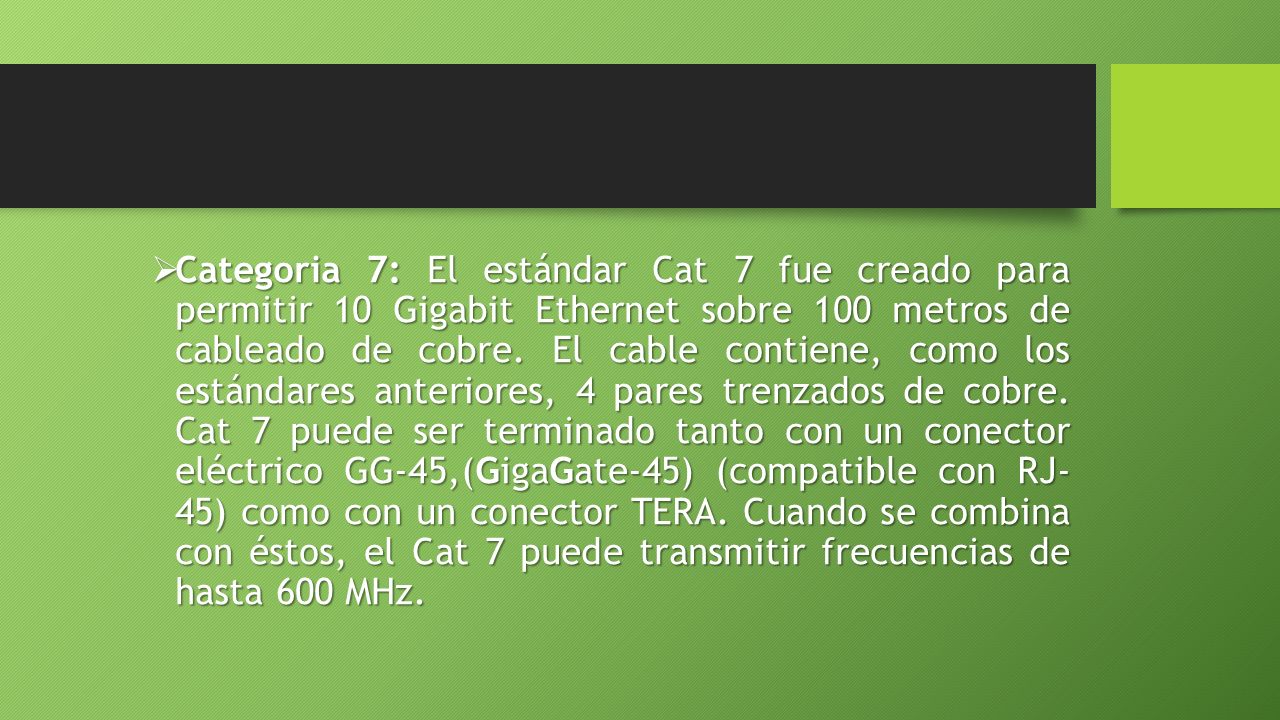

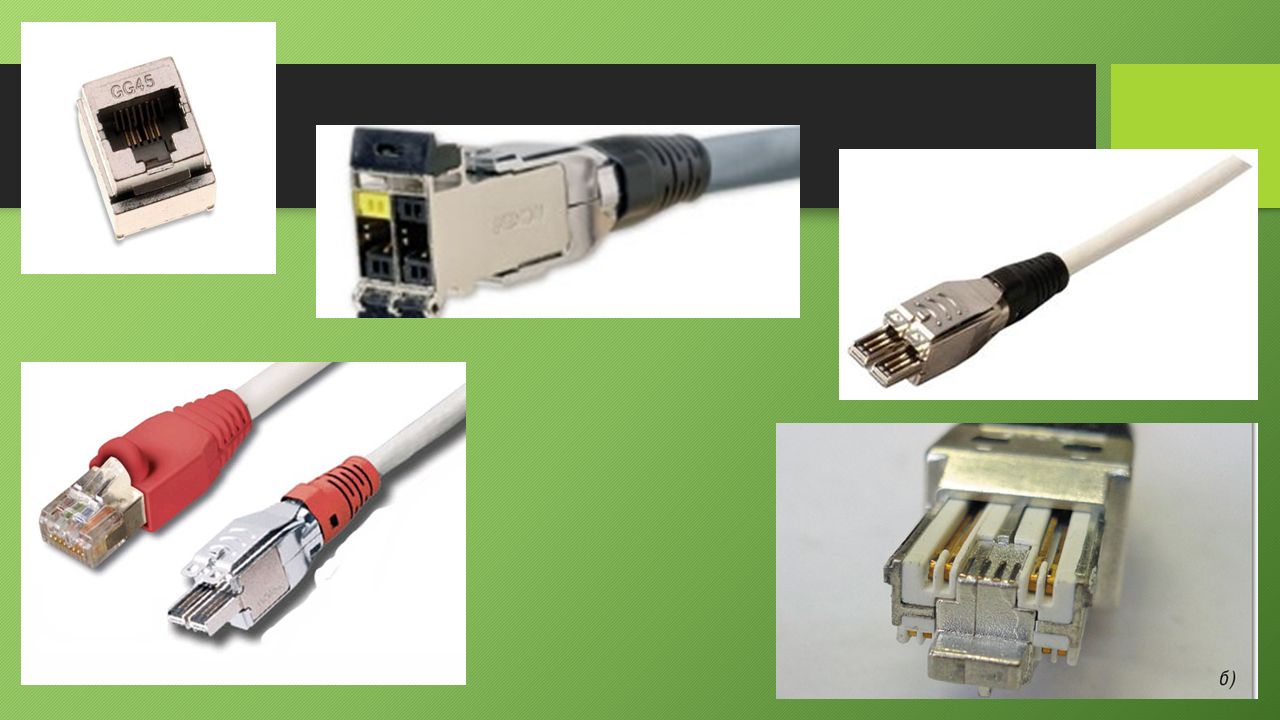

25  Categoria 7: El estándar Cat 7 fue creado para permitir 10 Gigabit Ethernet sobre 100 metros de cableado de cobre. El cable contiene, como los estándares anteriores, 4 pares trenzados de cobre. Cat 7 puede ser terminado tanto con un conector eléctrico GG-45,(GigaGate-45) (compatible con RJ- 45) como con un conector TERA. Cuando se combina con éstos, el Cat 7 puede transmitir frecuencias de hasta 600 MHz.

26

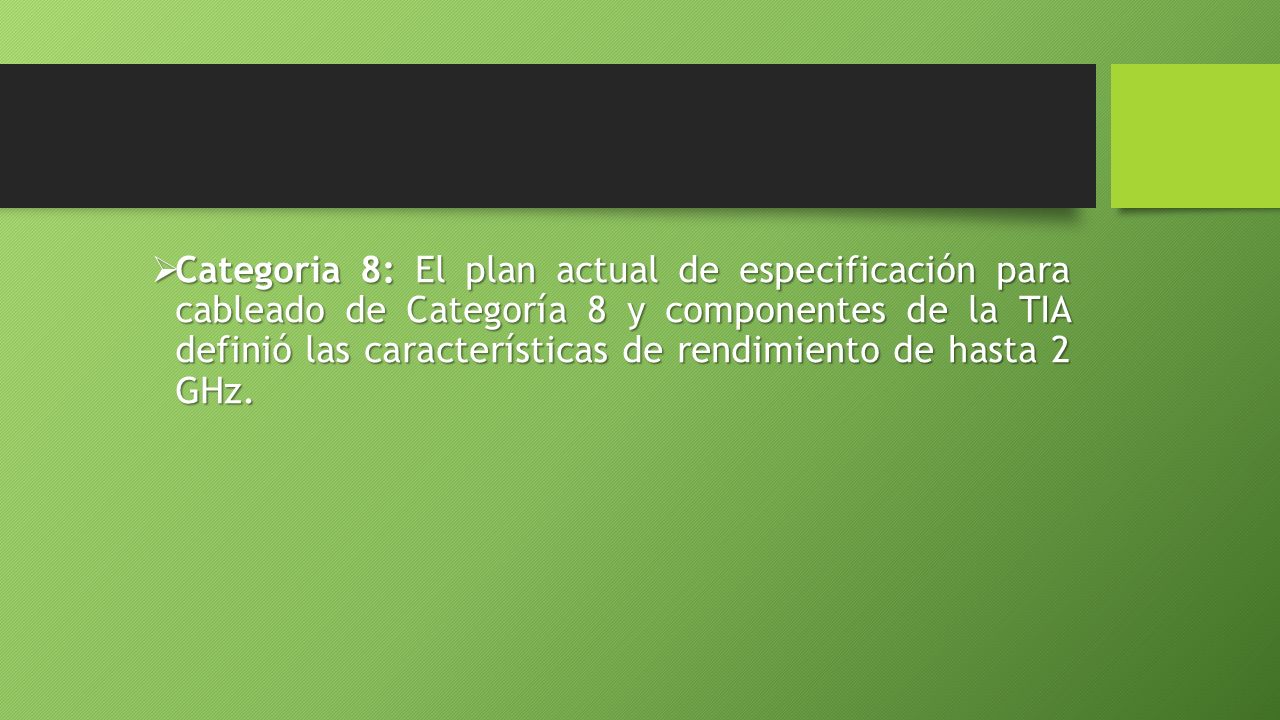

27  Categoria 8: El plan actual de especificación para cableado de Categoría 8 y componentes de la TIA definió las características de rendimiento de hasta 2 GHz.  Categoria 8: El plan actual de especificación para cableado de Categoría 8 y componentes de la TIA definió las características de rendimiento de hasta 2 GHz.

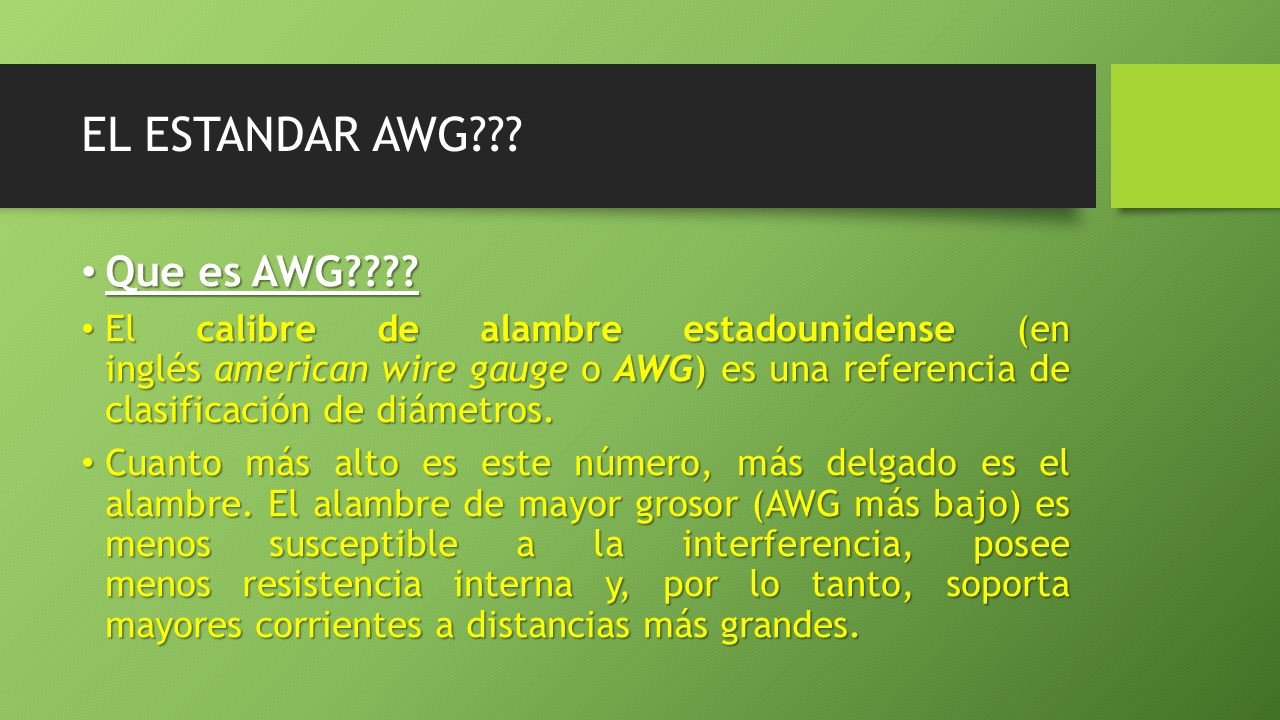

28 EL ESTANDAR AWG??? Que es AWG???? Que es AWG???? El calibre de alambre estadounidense (en inglés american wire gauge o AWG) es una referencia de clasificación de diámetros. El calibre de alambre estadounidense (en inglés american wire gauge o AWG) es una referencia de clasificación de diámetros. Cuanto más alto es este número, más delgado es el alambre. El alambre de mayor grosor (AWG más bajo) es menos susceptible a la interferencia, posee menos resistencia interna y, por lo tanto, soporta mayores corrientes a distancias más grandes. Cuanto más alto es este número, más delgado es el alambre. El alambre de mayor grosor (AWG más bajo) es menos susceptible a la interferencia, posee menos resistencia interna y, por lo tanto, soporta mayores corrientes a distancias más grandes.

29 CLASE 5: MEDIOS DE TRANSMISION CURSO DE CABLEADO ESTRUCTURADOCURSO DE CABLEADO ESTRUCTURADO ING. HORACIO SAGREDO TEJERINAING. HORACIO SAGREDO TEJERINA

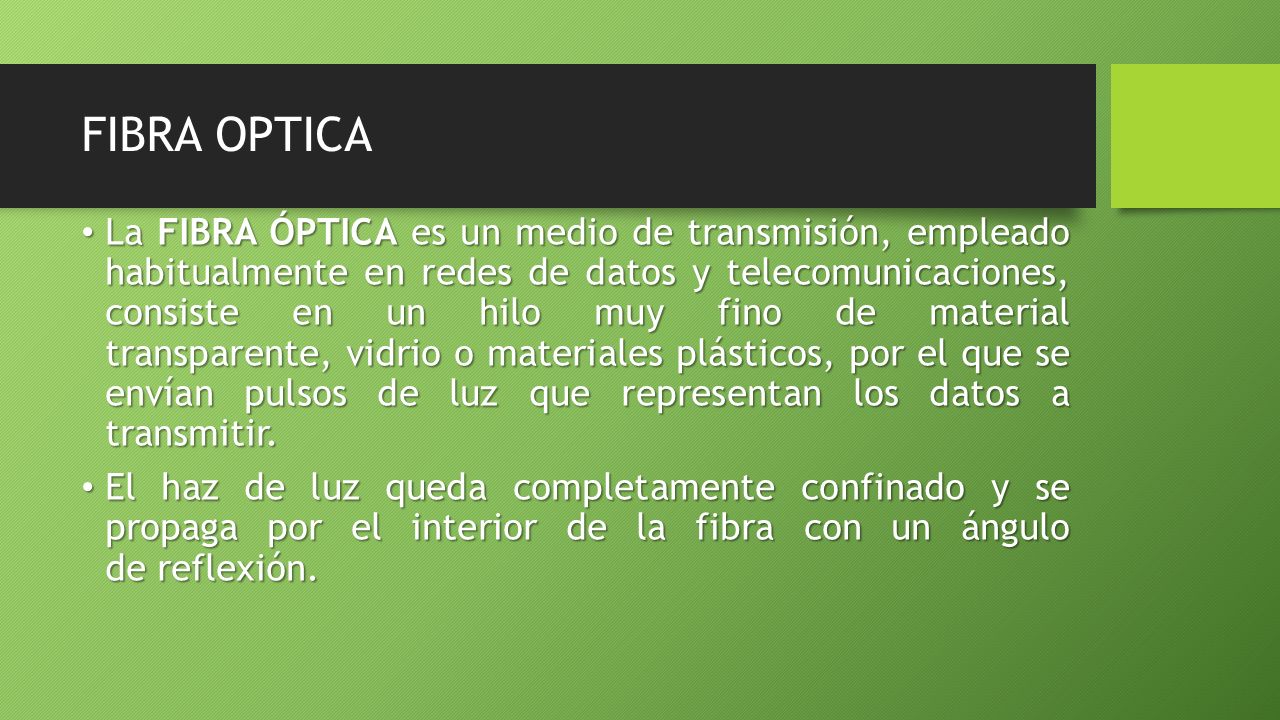

30 FIBRA OPTICA La FIBRA ÓPTICA es un medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones, consiste en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. La FIBRA ÓPTICA es un medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones, consiste en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión.

31 La Fibra Optica es una delgada hebra de vidrio o silicio fundido que conduce la luz. Se requieren dos filamentos para una comunicación bi-direccional: TX y RX. La Fibra Optica es una delgada hebra de vidrio o silicio fundido que conduce la luz. Se requieren dos filamentos para una comunicación bi-direccional: TX y RX. El grosor del filamento es comparable al grosor de un cabello humano, es decir, aproximadamente de 0,1 mm. El grosor del filamento es comparable al grosor de un cabello humano, es decir, aproximadamente de 0,1 mm.

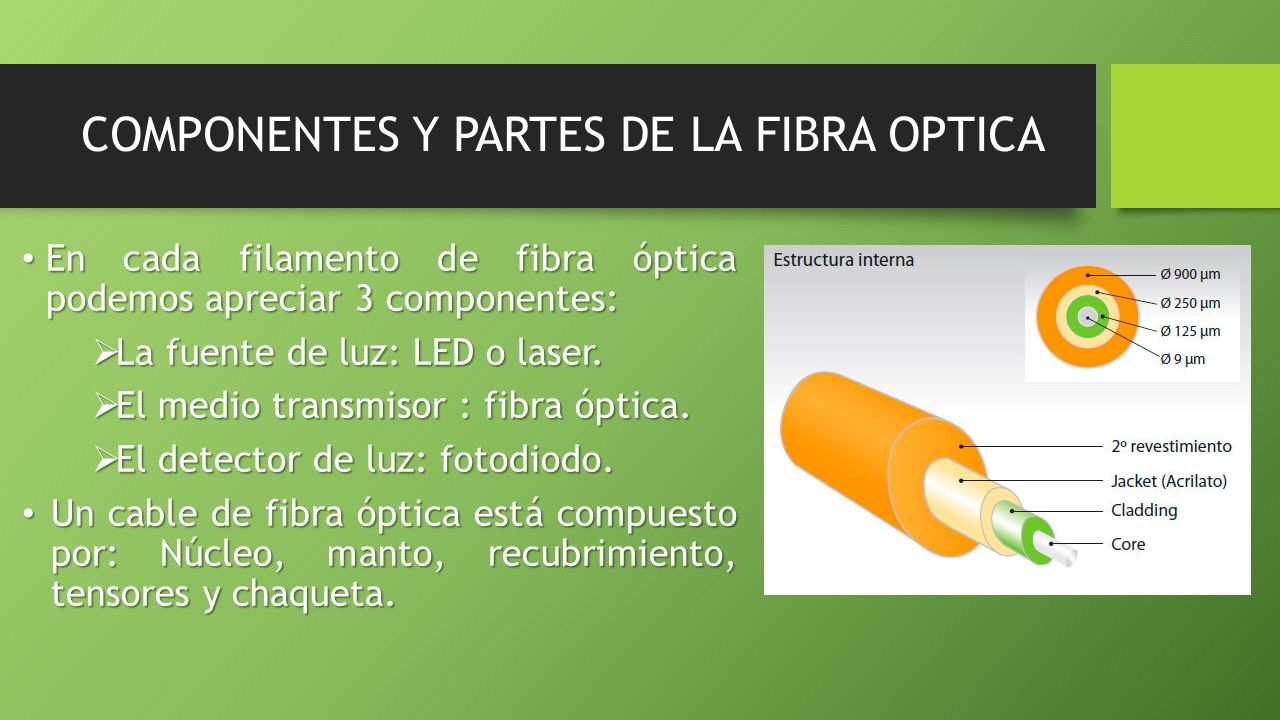

32 COMPONENTES Y PARTES DE LA FIBRA OPTICA En cada filamento de fibra óptica podemos apreciar 3 componentes: En cada filamento de fibra óptica podemos apreciar 3 componentes:  La fuente de luz: LED o laser.  El medio transmisor : fibra óptica.  El detector de luz: fotodiodo. Un cable de fibra óptica está compuesto por: Núcleo, manto, recubrimiento, tensores y chaqueta. Un cable de fibra óptica está compuesto por: Núcleo, manto, recubrimiento, tensores y chaqueta.

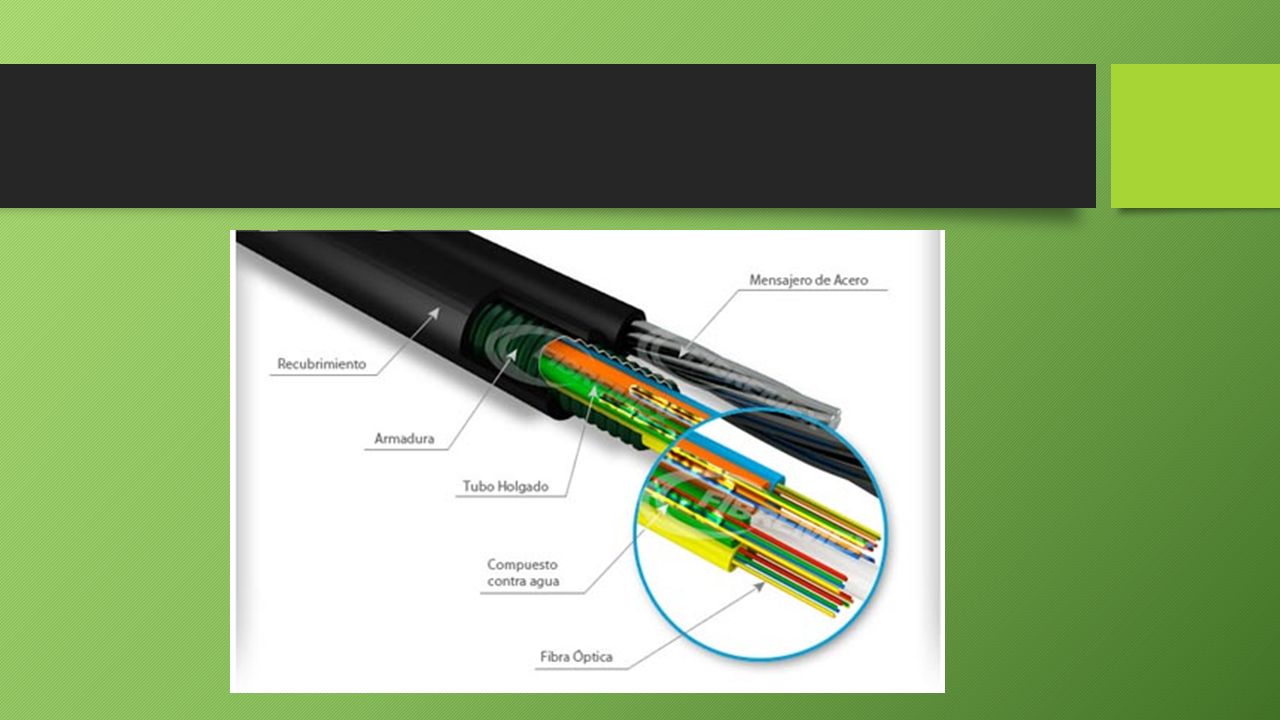

33

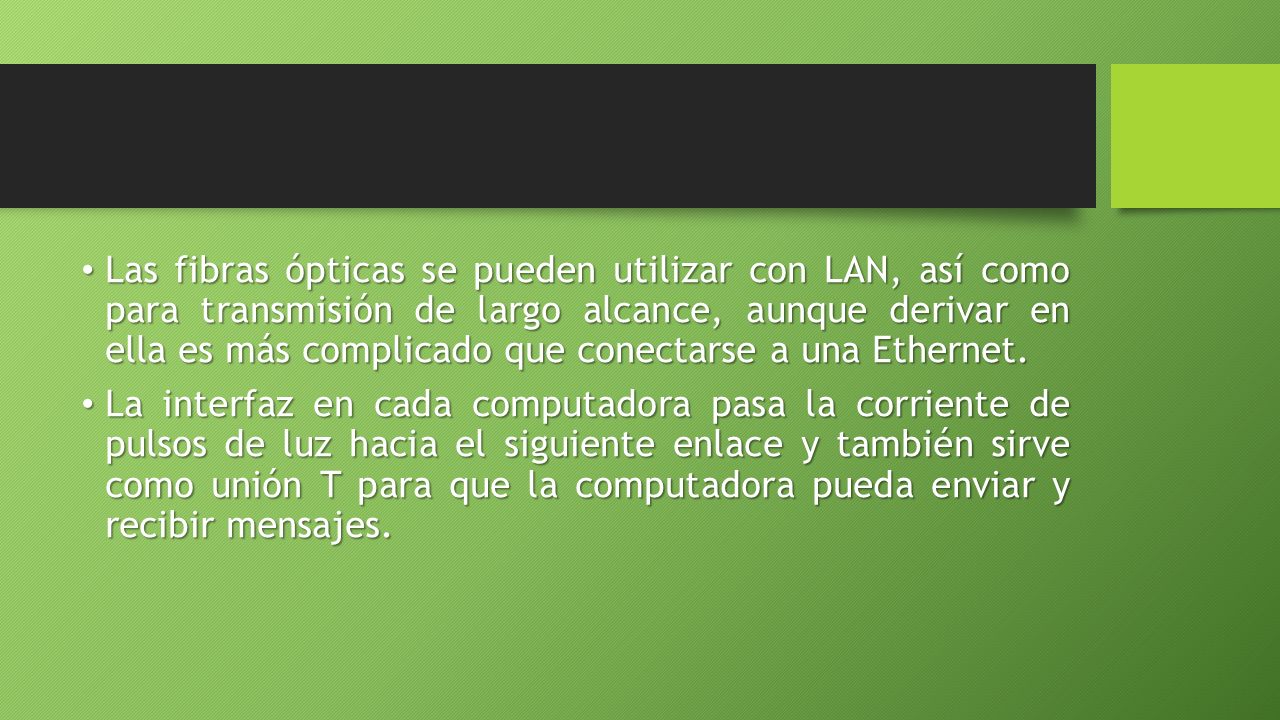

34 Las fibras ópticas se pueden utilizar con LAN, así como para transmisión de largo alcance, aunque derivar en ella es más complicado que conectarse a una Ethernet. Las fibras ópticas se pueden utilizar con LAN, así como para transmisión de largo alcance, aunque derivar en ella es más complicado que conectarse a una Ethernet. La interfaz en cada computadora pasa la corriente de pulsos de luz hacia el siguiente enlace y también sirve como unión T para que la computadora pueda enviar y recibir mensajes. La interfaz en cada computadora pasa la corriente de pulsos de luz hacia el siguiente enlace y también sirve como unión T para que la computadora pueda enviar y recibir mensajes.

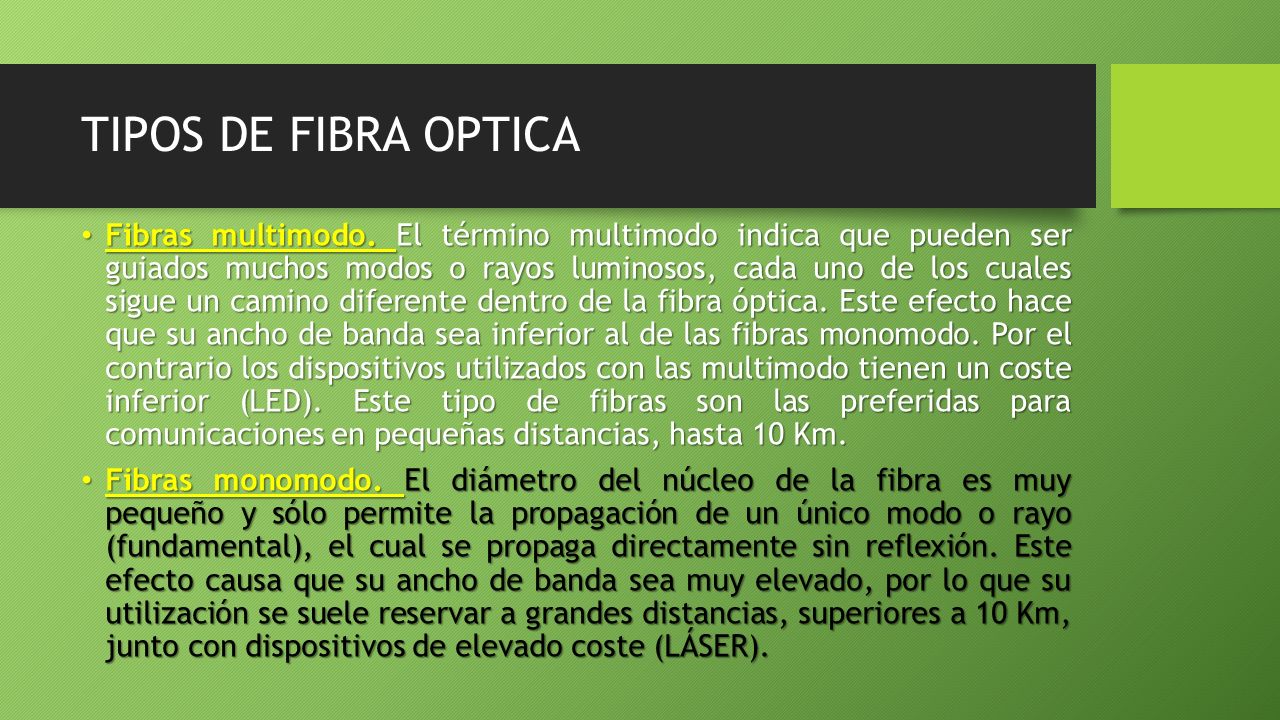

35 TIPOS DE FIBRA OPTICA Fibras multimodo. El término multimodo indica que pueden ser guiados muchos modos o rayos luminosos, cada uno de los cuales sigue un camino diferente dentro de la fibra óptica. Este efecto hace que su ancho de banda sea inferior al de las fibras monomodo. Por el contrario los dispositivos utilizados con las multimodo tienen un coste inferior (LED). Este tipo de fibras son las preferidas para comunicaciones en pequeñas distancias, hasta 10 Km. Fibras multimodo. El término multimodo indica que pueden ser guiados muchos modos o rayos luminosos, cada uno de los cuales sigue un camino diferente dentro de la fibra óptica. Este efecto hace que su ancho de banda sea inferior al de las fibras monomodo. Por el contrario los dispositivos utilizados con las multimodo tienen un coste inferior (LED). Este tipo de fibras son las preferidas para comunicaciones en pequeñas distancias, hasta 10 Km. Fibras monomodo. El diámetro del núcleo de la fibra es muy pequeño y sólo permite la propagación de un único modo o rayo (fundamental), el cual se propaga directamente sin reflexión. Este efecto causa que su ancho de banda sea muy elevado, por lo que su utilización se suele reservar a grandes distancias, superiores a 10 Km, junto con dispositivos de elevado coste (LÁSER). Fibras monomodo. El diámetro del núcleo de la fibra es muy pequeño y sólo permite la propagación de un único modo o rayo (fundamental), el cual se propaga directamente sin reflexión. Este efecto causa que su ancho de banda sea muy elevado, por lo que su utilización se suele reservar a grandes distancias, superiores a 10 Km, junto con dispositivos de elevado coste (LÁSER).

36 El tamaño de la fibra óptica está determinado por el diámetro del núcleo y el revestimiento, expresado en micrones (µm). Un micrón es la millonésima (1/1.000.000) parte de un metro. Un cable de fibra óptica con un núcleo de 62,5 µm y una cubierta de 125 µm es designado por 62,5/125 µm. El tamaño de la fibra óptica está determinado por el diámetro del núcleo y el revestimiento, expresado en micrones (µm). Un micrón es la millonésima (1/1.000.000) parte de un metro. Un cable de fibra óptica con un núcleo de 62,5 µm y una cubierta de 125 µm es designado por 62,5/125 µm. Dentro de la velocidad de ancho de banda, La luz viaja en el vacío a la velocidad de 300.000.000 m/s. En cristal la velocidad es menor, 200.000.000 m/s. Dentro de la velocidad de ancho de banda, La luz viaja en el vacío a la velocidad de 300.000.000 m/s. En cristal la velocidad es menor, 200.000.000 m/s.

37 Normalmente el ancho de banda para las fibras ópticas se expresa en MHz-km. Un ancho de banda de 500MHz- km denota que a 500MHz la señal pude ser transmitida sobre un km de distancia. Este es el ancho de banda común para fibras multimodo. El ancho de banda de las fibras monomodo está en el rango de los GHz, normalmente 100GHz sobre 1 km de distancia. Utilizando frecuencias más bajas podemos enviar las señales de luz, o pulsos, sobre distancias mayores. Normalmente el ancho de banda para las fibras ópticas se expresa en MHz-km. Un ancho de banda de 500MHz- km denota que a 500MHz la señal pude ser transmitida sobre un km de distancia. Este es el ancho de banda común para fibras multimodo. El ancho de banda de las fibras monomodo está en el rango de los GHz, normalmente 100GHz sobre 1 km de distancia. Utilizando frecuencias más bajas podemos enviar las señales de luz, o pulsos, sobre distancias mayores.

38 CARACTERISTICAS GENERALES Ancho de banda: La fibra óptica proporciona un ancho de banda significativamente mayor que los cables de pares (UTP / STP) y el Coaxial. Aunque en la actualidad se están utilizando velocidades de 1,7 Gbps en la redes públicas, la utilización de frecuencias más altas (luz visible) permitirá alcanzar los 39 Gbps. El ancho de banda de la fibra óptica permite transmitir datos, voz, vídeo, etc. Ancho de banda: La fibra óptica proporciona un ancho de banda significativamente mayor que los cables de pares (UTP / STP) y el Coaxial. Aunque en la actualidad se están utilizando velocidades de 1,7 Gbps en la redes públicas, la utilización de frecuencias más altas (luz visible) permitirá alcanzar los 39 Gbps. El ancho de banda de la fibra óptica permite transmitir datos, voz, vídeo, etc. Distancia: La baja atenuación de la señal óptica permite realizar tendidos de fibra óptica sin necesidad de repetidores. Distancia: La baja atenuación de la señal óptica permite realizar tendidos de fibra óptica sin necesidad de repetidores.

39 Integridad de datos: En condiciones normales, una transmisión de datos por fibra óptica tiene una frecuencia de errores o BER (Bit Error Rate) menor de 10 E-11. Esta característica permite que los protocolos de comunicaciones de alto nivel, no necesiten implantar procedimientos de corrección de errores por lo que se acelera la velocidad de transferencia. Integridad de datos: En condiciones normales, una transmisión de datos por fibra óptica tiene una frecuencia de errores o BER (Bit Error Rate) menor de 10 E-11. Esta característica permite que los protocolos de comunicaciones de alto nivel, no necesiten implantar procedimientos de corrección de errores por lo que se acelera la velocidad de transferencia. Duración: La fibra óptica es resistente a la corrosión y a las altas temperaturas. Gracias a la protección de la envoltura es capaz de soportar esfuerzos elevados de tensión en la instalación. Duración: La fibra óptica es resistente a la corrosión y a las altas temperaturas. Gracias a la protección de la envoltura es capaz de soportar esfuerzos elevados de tensión en la instalación.

40 Seguridad: Debido a que la fibra óptica no produce radiación electromagnética, es resistente a la acciones intrusivas de escucha. Para acceder a la señal que circula en la fibra es necesario partirla, con lo cual no hay transmisión durante este proceso, y puede por tanto detectarse. Seguridad: Debido a que la fibra óptica no produce radiación electromagnética, es resistente a la acciones intrusivas de escucha. Para acceder a la señal que circula en la fibra es necesario partirla, con lo cual no hay transmisión durante este proceso, y puede por tanto detectarse. La fibra también es inmune a los efectos electromagnéticos externos, por lo que se puede utilizar en ambientes industriales sin necesidad de protección especial.

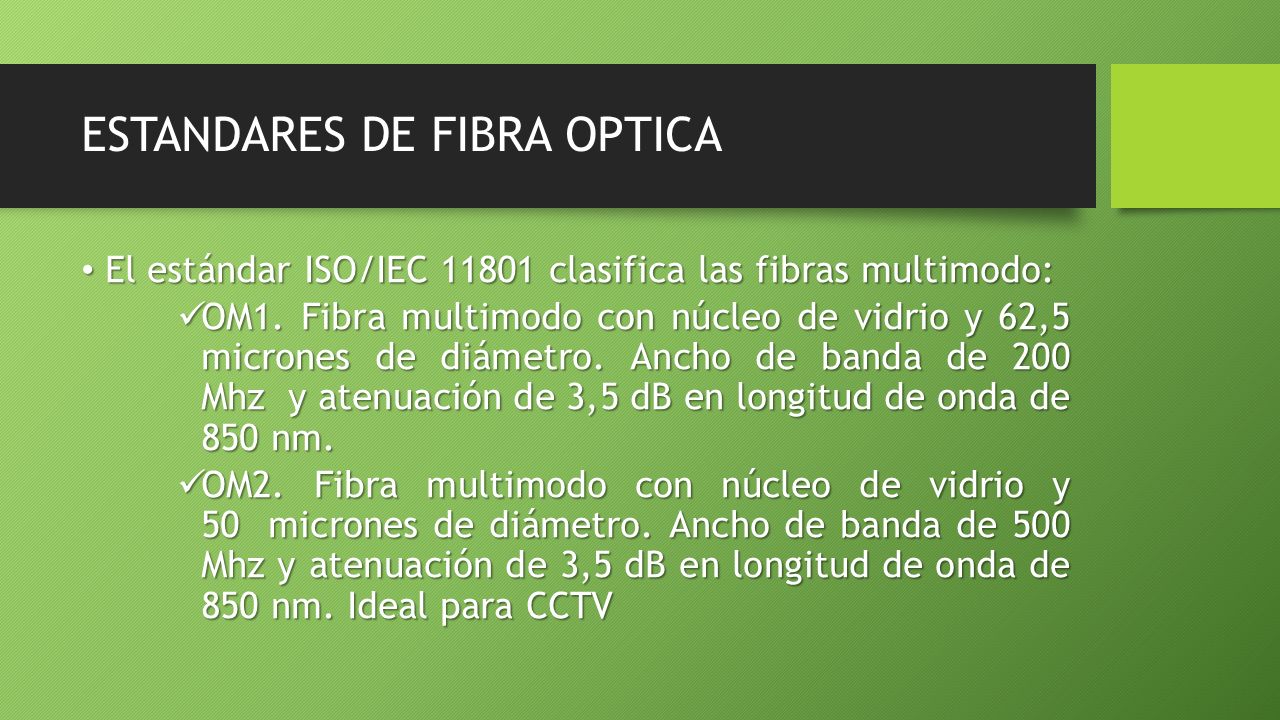

41 ESTANDARES DE FIBRA OPTICA El estándar ISO/IEC 11801 clasifica las fibras multimodo: El estándar ISO/IEC 11801 clasifica las fibras multimodo: OM1. Fibra multimodo con núcleo de vidrio y 62,5 micrones de diámetro. Ancho de banda de 200 Mhz y atenuación de 3,5 dB en longitud de onda de 850 nm. OM1. Fibra multimodo con núcleo de vidrio y 62,5 micrones de diámetro. Ancho de banda de 200 Mhz y atenuación de 3,5 dB en longitud de onda de 850 nm. OM2. Fibra multimodo con núcleo de vidrio y 50 micrones de diámetro. Ancho de banda de 500 Mhz y atenuación de 3,5 dB en longitud de onda de 850 nm. Ideal para CCTV OM2. Fibra multimodo con núcleo de vidrio y 50 micrones de diámetro. Ancho de banda de 500 Mhz y atenuación de 3,5 dB en longitud de onda de 850 nm. Ideal para CCTV

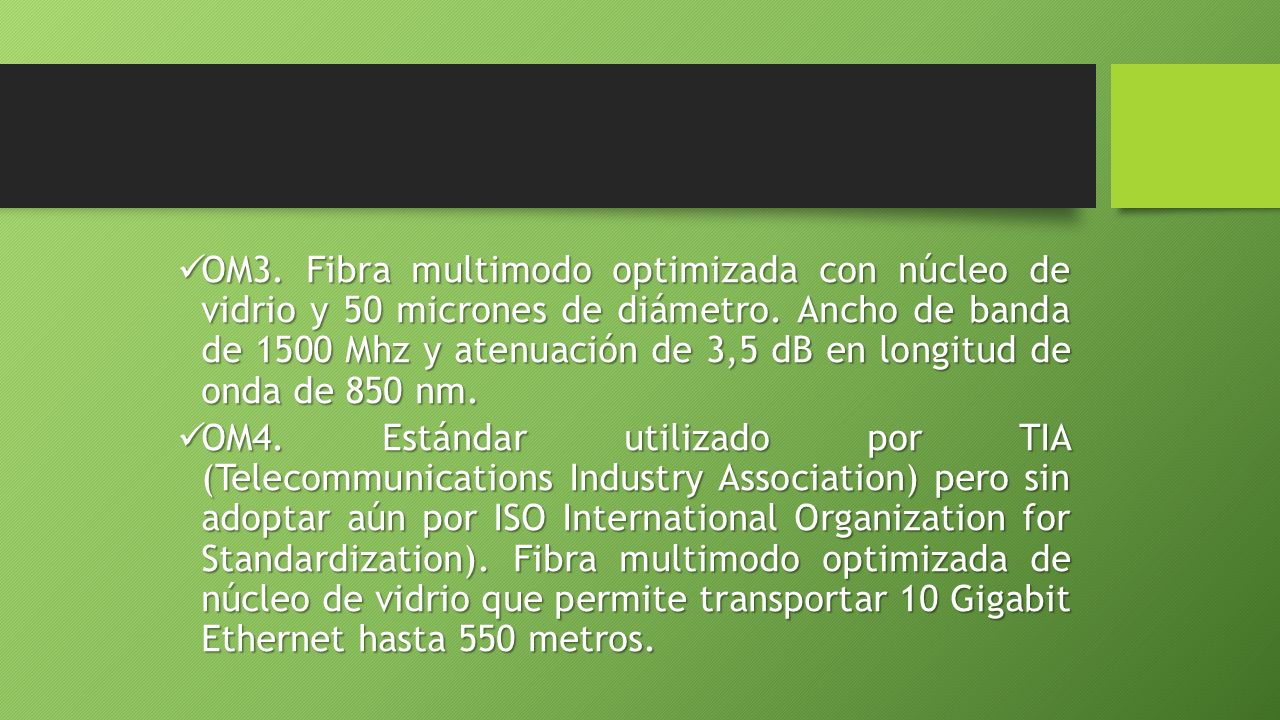

42 OM3. Fibra multimodo optimizada con núcleo de vidrio y 50 micrones de diámetro. Ancho de banda de 1500 Mhz y atenuación de 3,5 dB en longitud de onda de 850 nm. OM3. Fibra multimodo optimizada con núcleo de vidrio y 50 micrones de diámetro. Ancho de banda de 1500 Mhz y atenuación de 3,5 dB en longitud de onda de 850 nm. OM4. Estándar utilizado por TIA (Telecommunications Industry Association) pero sin adoptar aún por ISO International Organization for Standardization). Fibra multimodo optimizada de núcleo de vidrio que permite transportar 10 Gigabit Ethernet hasta 550 metros. OM4. Estándar utilizado por TIA (Telecommunications Industry Association) pero sin adoptar aún por ISO International Organization for Standardization). Fibra multimodo optimizada de núcleo de vidrio que permite transportar 10 Gigabit Ethernet hasta 550 metros.

43 DATOS IMPORTANTES ANTES DE LA INSTALACION Una fibra monomodo tiene habitualmente un núcleo de 8 micrones y una cubierta de 125 micrones de diámetro. La fuente de luz utilizada para las fibras ópticas monomodo es un laser (Light Amplification by Stimulated Emission of Radiation). Una fibra monomodo tiene habitualmente un núcleo de 8 micrones y una cubierta de 125 micrones de diámetro. La fuente de luz utilizada para las fibras ópticas monomodo es un laser (Light Amplification by Stimulated Emission of Radiation). Este laser es generado por un diodo laser semiconductor. La distancia máxima para un enlace de fibra óptica monomodo es de 20km. Este laser es generado por un diodo laser semiconductor. La distancia máxima para un enlace de fibra óptica monomodo es de 20km.

44 Una fibra multimodo tiene un núcleo de 50 ó 62,5 micrones y una cubierta de 125 micrones de diámetro. La fuente de luz que suele utilizarse con las fibras multimodo es un LED (Light Emitting diode). La distancia máxima para un enlace de fibra óptica multimodo (62.5/125) es de 3 km. Una fibra multimodo tiene un núcleo de 50 ó 62,5 micrones y una cubierta de 125 micrones de diámetro. La fuente de luz que suele utilizarse con las fibras multimodo es un LED (Light Emitting diode). La distancia máxima para un enlace de fibra óptica multimodo (62.5/125) es de 3 km. El color de la cubierta exterior suele utilizarse para identificar si un cable es monomodo o multimodo, pero este no es un método fiable. El estándar TIA-598C sugiere que la cubierta exterior sea amarilla para la fibra monomodo, y naranja para la fibra multimodo. El método más fiable es leer las especificaciones del cable impresas en la cubierta. El color de la cubierta exterior suele utilizarse para identificar si un cable es monomodo o multimodo, pero este no es un método fiable. El estándar TIA-598C sugiere que la cubierta exterior sea amarilla para la fibra monomodo, y naranja para la fibra multimodo. El método más fiable es leer las especificaciones del cable impresas en la cubierta.

45 TIPOS DE CONECTORES DE FIBRA FC: Que se usa en la transmisión de datos y en las telecomunicaciones. FC: Que se usa en la transmisión de datos y en las telecomunicaciones. FDDI: Se usa para redes de fibra óptica. FDDI: Se usa para redes de fibra óptica. LC y MT-Array: Que se utilizan en transmisiones de alta densidad de datos. LC y MT-Array: Que se utilizan en transmisiones de alta densidad de datos. SC y SC-Dúplex: Se utilizan para la transmisión de datos. SC y SC-Dúplex: Se utilizan para la transmisión de datos. ST o BFOC: Se usa en redes de edificios y en sistemas de seguridad ST o BFOC: Se usa en redes de edificios y en sistemas de seguridad

46

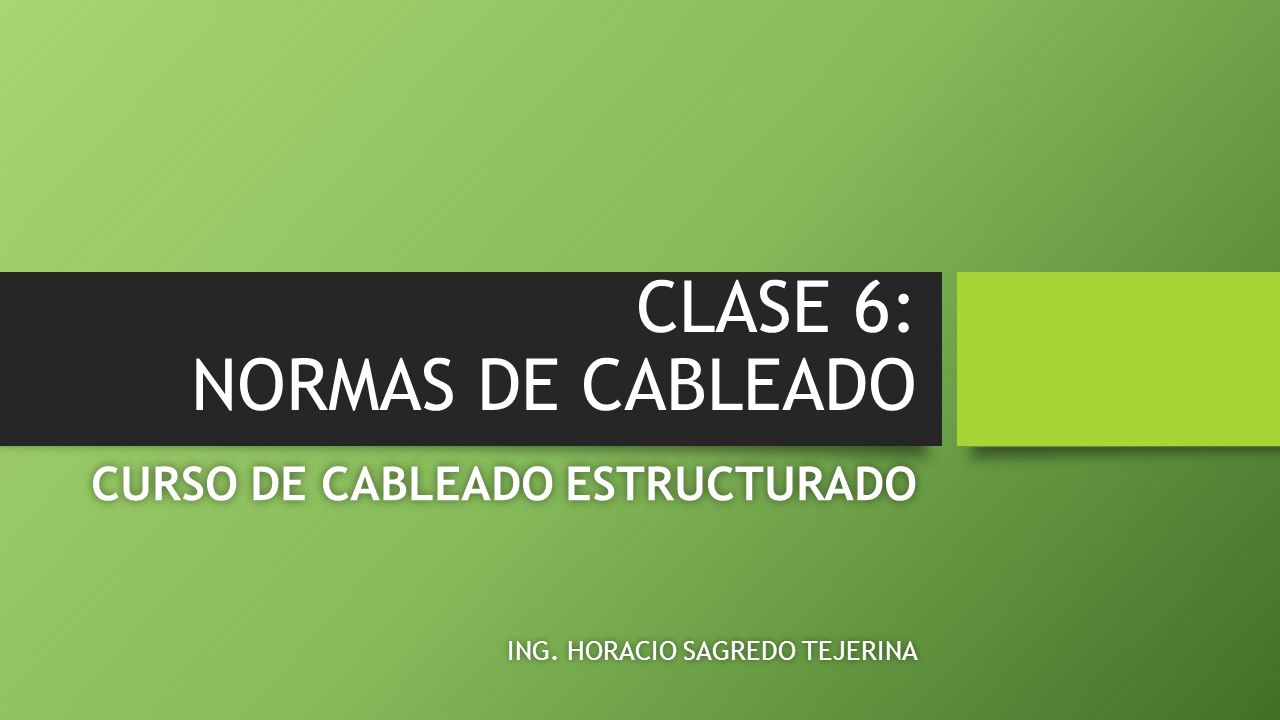

47 CLASE 6: NORMAS DE CABLEADO CURSO DE CABLEADO ESTRUCTURADOCURSO DE CABLEADO ESTRUCTURADO ING. HORACIO SAGREDO TEJERINAING. HORACIO SAGREDO TEJERINA

48 NORMAS DE CABLEADO ESTRUCTURADO ANSI/TIA/EIA-568-B: TIA/EIA 568-B1,TIA/EIA 568-B2, TIA/EIA 568-B3 ANSI/TIA/EIA-568-B: TIA/EIA 568-B1,TIA/EIA 568-B2, TIA/EIA 568-B3 ANSI/TIA/EIA-569-A ANSI/TIA/EIA-569-A ANSI/TIA/EIA-570-A ANSI/TIA/EIA-570-A ANSI/TIA/EIA-606-A ANSI/TIA/EIA-606-A ANSI/TIA/EIA-607 ANSI/TIA/EIA-607 ANSI/TIA/EIA-758 ANSI/TIA/EIA-758

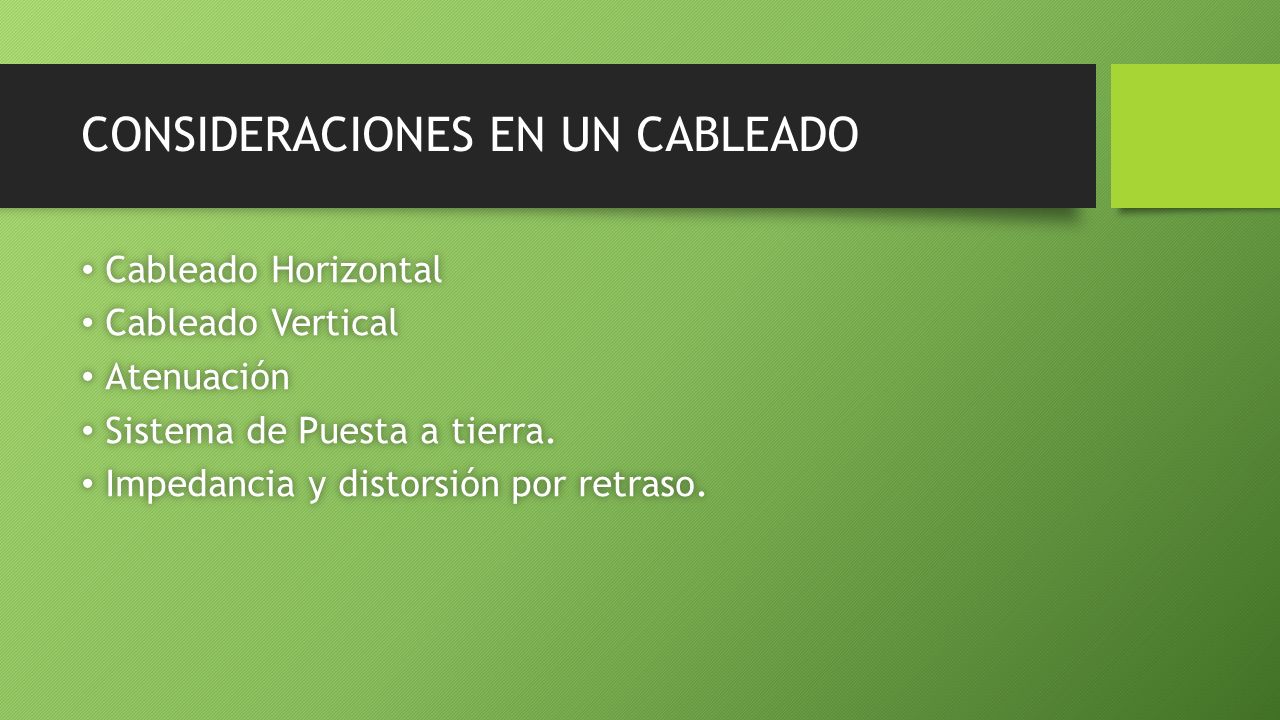

49 CONSIDERACIONES EN UN CABLEADO Cableado Horizontal Cableado Horizontal Cableado Vertical Cableado Vertical Atenuación Atenuación Sistema de Puesta a tierra. Sistema de Puesta a tierra. Impedancia y distorsión por retraso. Impedancia y distorsión por retraso.
