SWITCHES Semestre 3 Capítulo 5

Presentación del tema: "SWITCHES Semestre 3 Capítulo 5"— Transcripción de la presentación:

1 SWITCHES Semestre 3 Capítulo 5
Carlos Bran

2 Contenido Diseño de LAN Los switches LAN

3 Objetivos del diseño de LAN
Funcionalidad: La red debe de permitir que cumplan con sus requisitos del negocio con una velocidad y confiabilidad razonables. Escalabilidad: La red debe de poder crecer, sin crear cambios importantes en el diseño original. Adaptabilidad: La red debe diseñarse teniendo en cuanta futuras tecnologías y no debe limitar al implementación de las estas. Facilidad de administración: La red debe facilitar el monitoreo y la administración.

4 Consideraciones del diseño de una LAN
Para maximizar el ancho de banda y el rendimiento disponible en una LAN, se deben de tener en cuenta las siguientes consideraciones de diseño: Función y ubicación de los servidores. Acceso compartido y dominios de colisión. Segmentación. Dominios de broadcast.

5 Metodología de diseño de una LAN

6 Diseño de la capa 1 Consideraciones de cableado (cobre o fibra óptica), debe respetarse la norma 568, el tipo de cable debe ser como mínimo CAT 5e. Consideraciones de canalización, dependiendo del plano de distribución en planta. Selección y ubicación de armarios y paneles de conmutación. Extensión de medios con repetidores y hub respetando la regla

7 Diseño de la capa 2 Control de las colisiones y segmentación. Asignación de ancho de banda por puerto de acuerdo a las características de las aplicaciones, servicios y usuarios (conmutación simétrica o asimétrica), (numero de puertos por cada MDF o IDF). Aseguramiento físico de puertos y micro segmentación. Control de dominios de broadcast por medio de VLANs.

8 Diseño de la capa 3 Desarrollo del esquema de direccionamiento IP para el control de los dominios de broadcast (Subredes y VLAN). Ínter conectividad de VLANs y políticas de seguridad básicas de capa3. Servicios de traducción de direcciones y asignación dinámica de direcciones. Políticas básicas de enrutamiento.

9 Modelo de diseño jerárquico
Modelo que describe la filosofía de diseño de una red que permite garantizar sus característica básicas, este se divide en capas con funciones especiales, las cuales son: Capa de acceso Capa de distribución Capa de núcleo

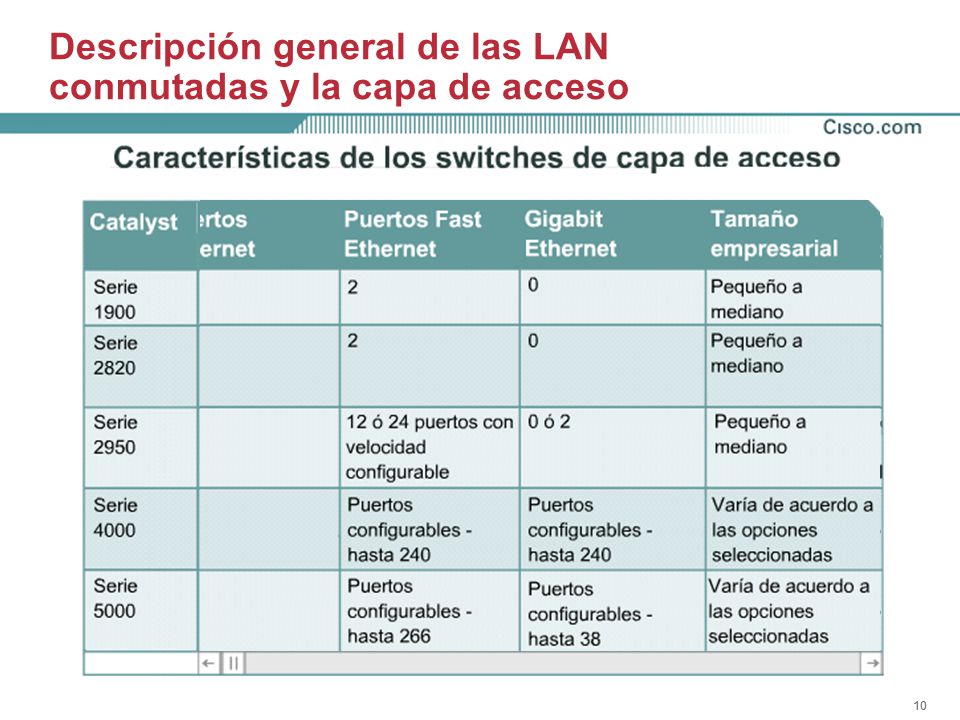

10 Descripción general de las LAN conmutadas y la capa de acceso

11 Descripción general de la capa de distribución
Switches recomendados para la capa de distribución: Catalyst 2926 Familia Catalyst 5000 Familia Catalyst 6000 Esta capa se encuentra entre el acceso y el núcleo, entre las funciones de la capa de distribución tenemos: Unificación del cableado de los armarios. Definición de dominio de broadcast/multicast. Enrutamiento entre VLANs. Transición de medios. Seguridad.

12 Descripción general de la capa de núcleo
Los siguientes son modelos de switches para la capa de nucleo: Catalyst 6500 Catalyst 8500 IGX 8400 Lightstream 1010 Las funciones principales de esta capa es la conmutación de alta velocidad y la redundancia, por lo que no debería de desarrollarse ninguna manipulación de paquete o trama que retrase su función.

13
