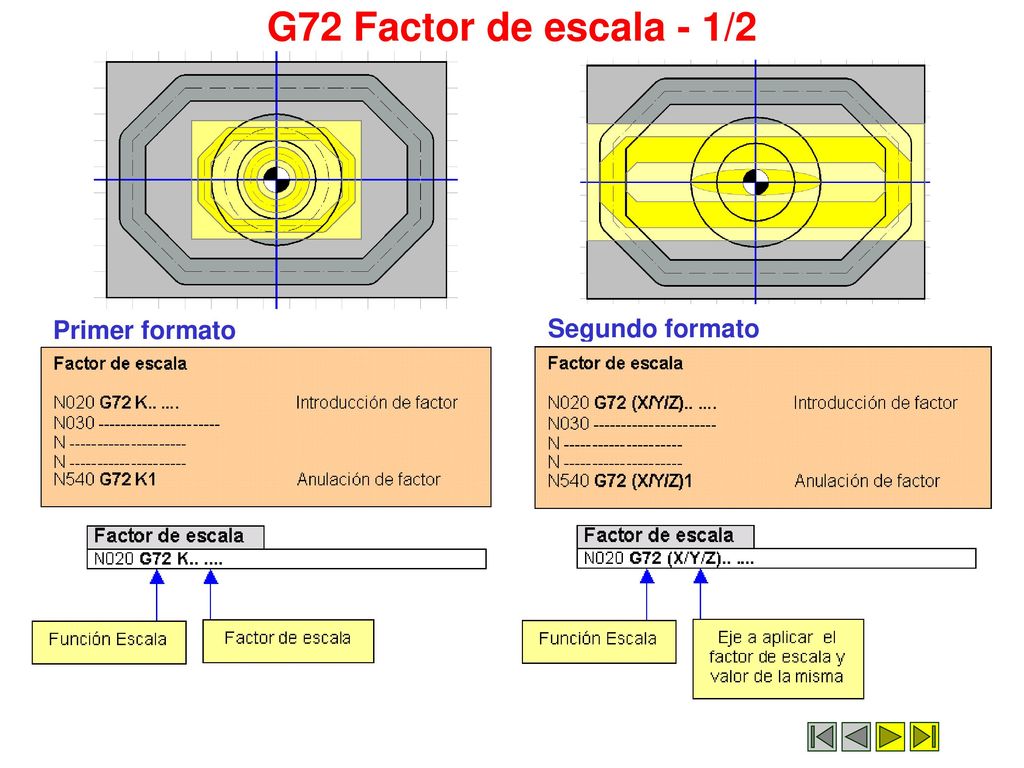

G72 Factor de escala - 1/2 Primer formato Segundo formato.

Presentación del tema: "G72 Factor de escala - 1/2 Primer formato Segundo formato."— Transcripción de la presentación:

1 G72 Factor de escala - 1/2 Primer formato Segundo formato

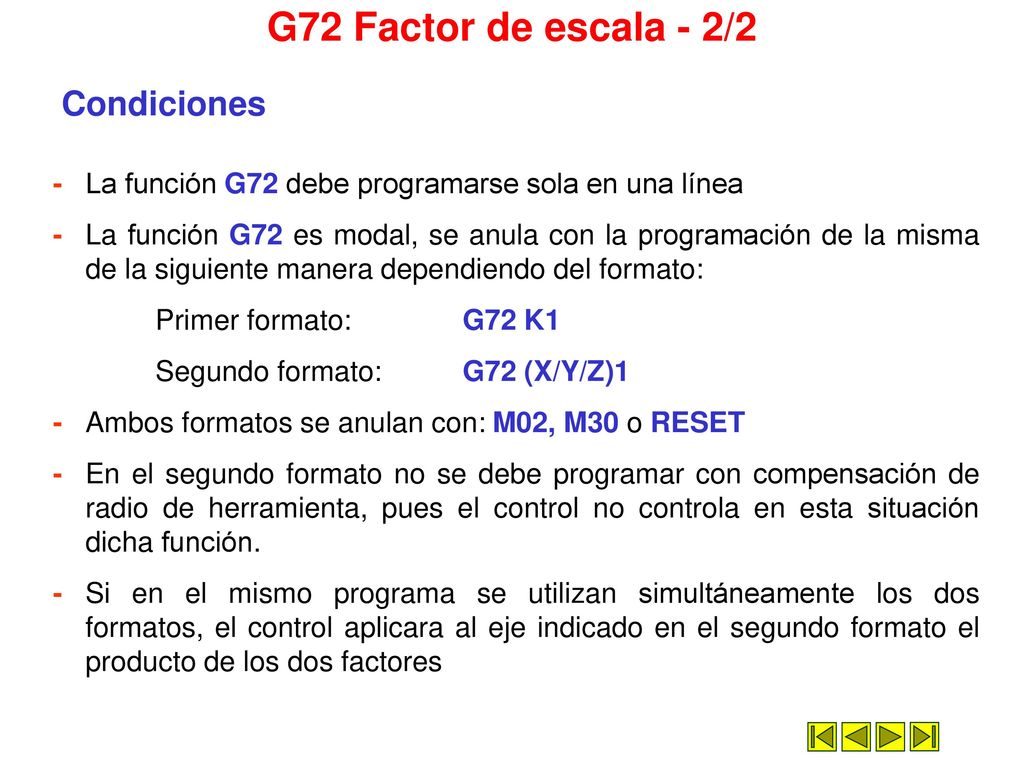

2 G72 Factor de escala - 2/2 Condiciones
- La función G72 debe programarse sola en una línea - La función G72 es modal, se anula con la programación de la misma de la siguiente manera dependiendo del formato: Primer formato: G72 K1 Segundo formato: G72 (X/Y/Z)1 - Ambos formatos se anulan con: M02, M30 o RESET - En el segundo formato no se debe programar con compensación de radio de herramienta, pues el control no controla en esta situación dicha función. - Si en el mismo programa se utilizan simultáneamente los dos formatos, el control aplicara al eje indicado en el segundo formato el producto de los dos factores

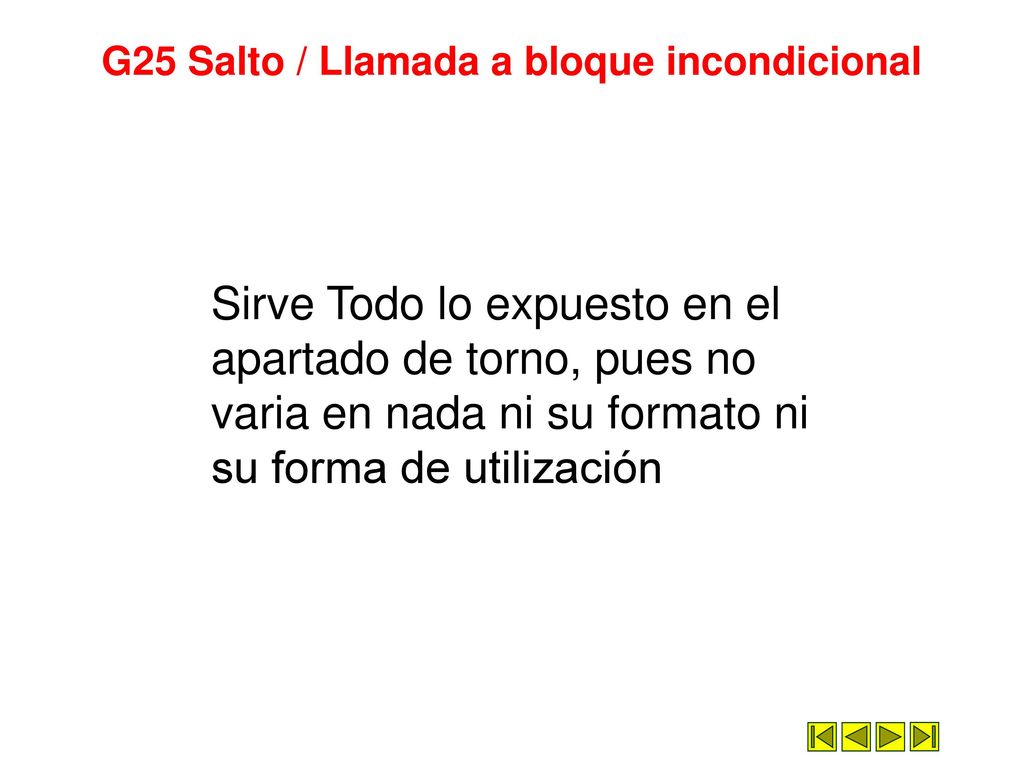

3 G25 Salto / Llamada a bloque incondicional
Sirve Todo lo expuesto en el apartado de torno, pues no varia en nada ni su formato ni su forma de utilización

4 Imagen espejo - 1/5 G10 Anulación Imagen espejo
G11 Imagen espejo en el eje X G12 Imagen espejo en el eje Y G13 Imagen espejo en el eje Z

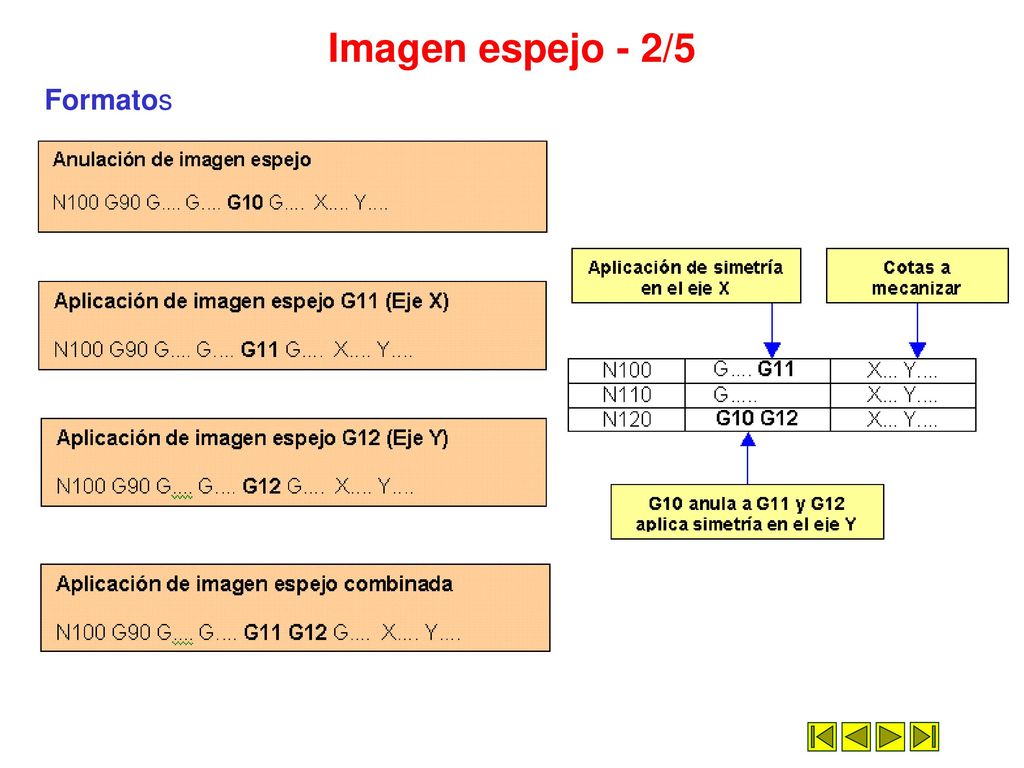

5 Imagen espejo - 2/5 Formatos

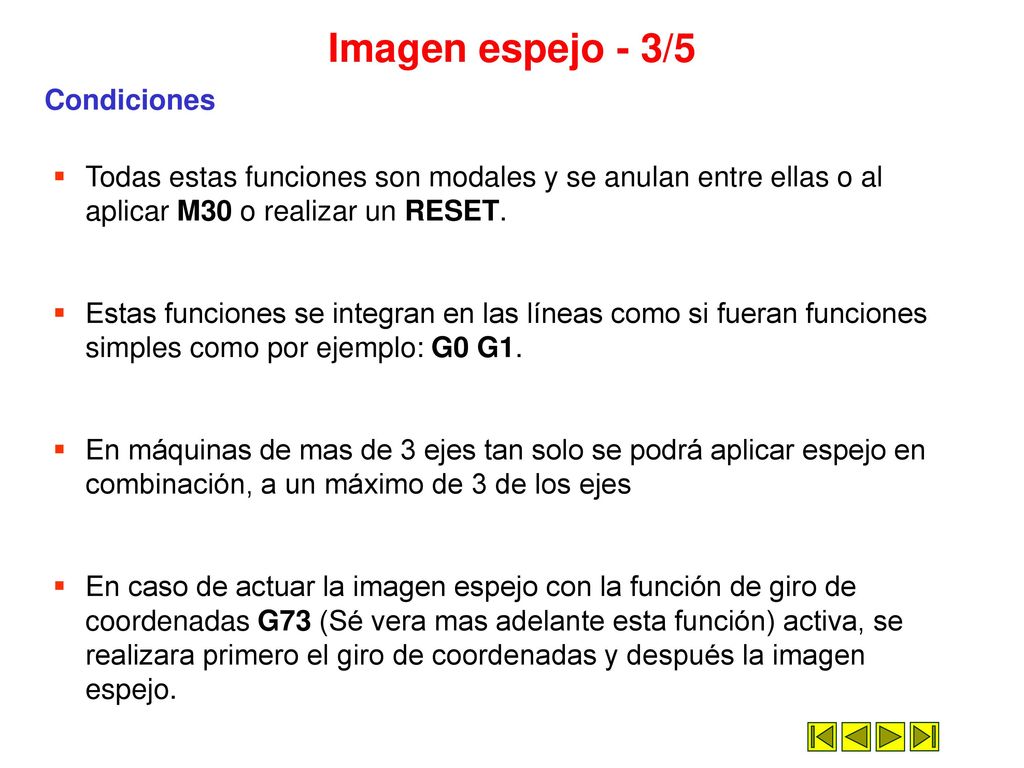

6 Imagen espejo - 3/5 Condiciones
Todas estas funciones son modales y se anulan entre ellas o al aplicar M30 o realizar un RESET. Estas funciones se integran en las líneas como si fueran funciones simples como por ejemplo: G0 G1. En máquinas de mas de 3 ejes tan solo se podrá aplicar espejo en combinación, a un máximo de 3 de los ejes En caso de actuar la imagen espejo con la función de giro de coordenadas G73 (Sé vera mas adelante esta función) activa, se realizara primero el giro de coordenadas y después la imagen espejo.

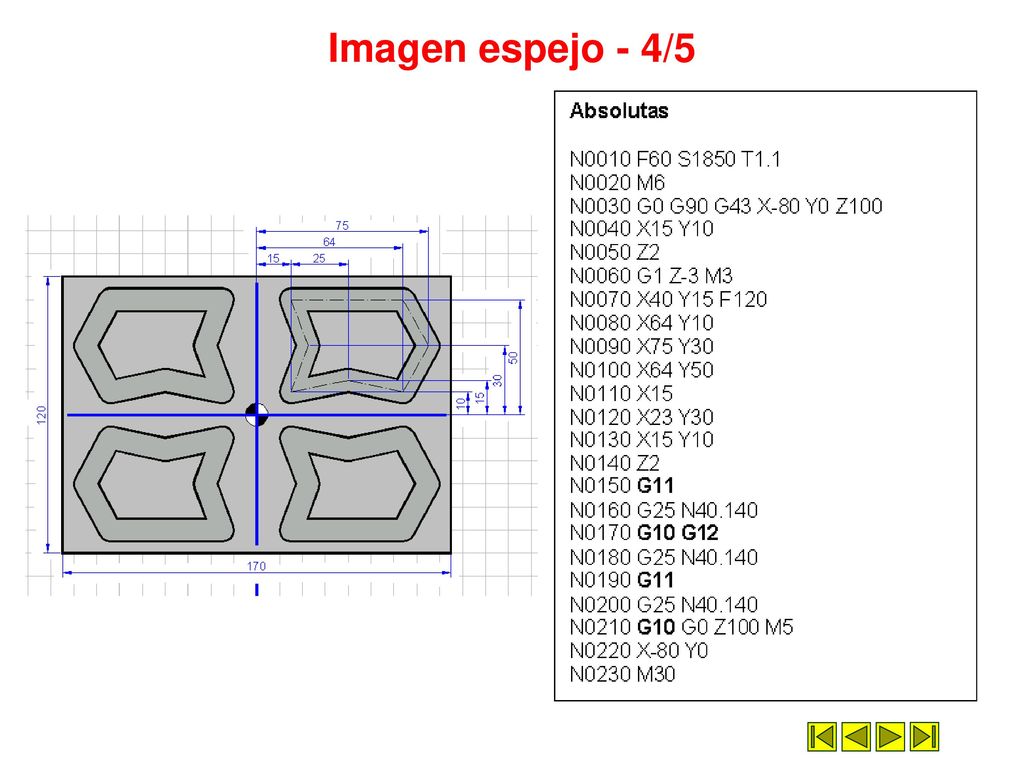

7 Imagen espejo - 4/5

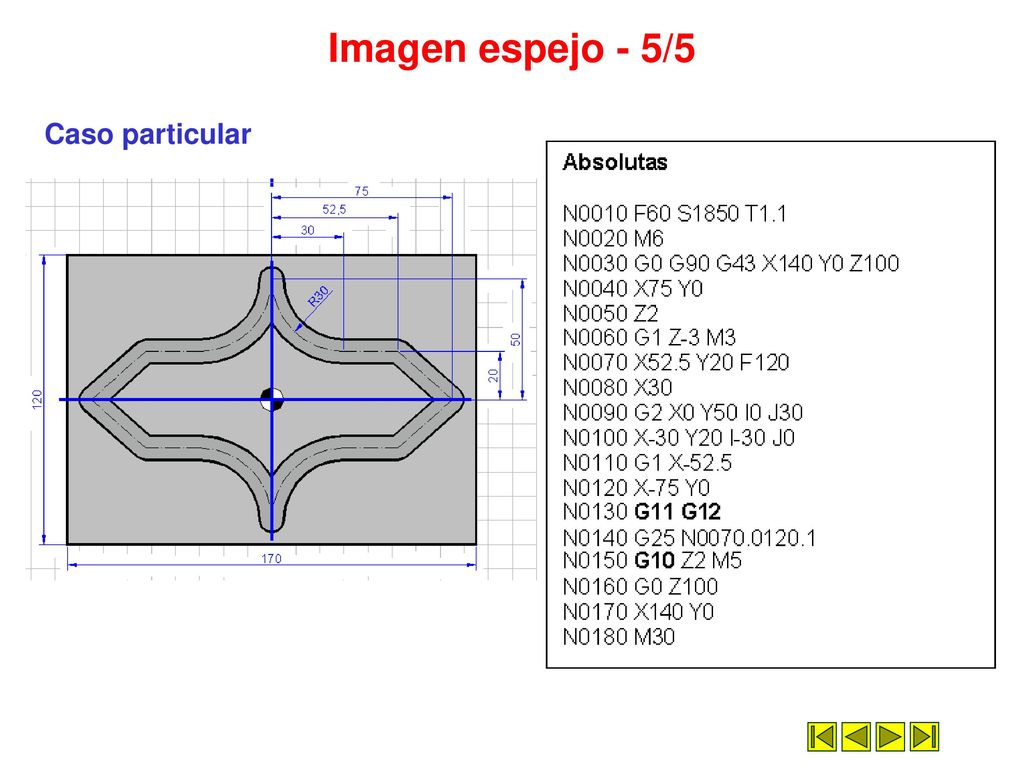

8 Imagen espejo - 5/5 Caso particular

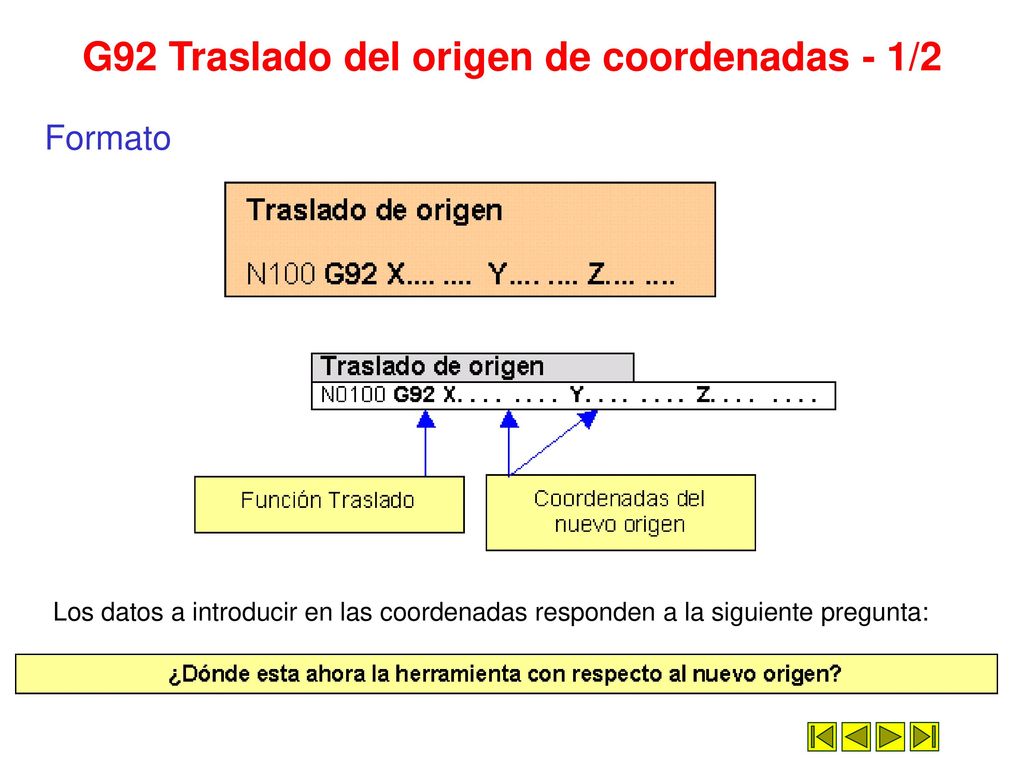

9 G92 Traslado del origen de coordenadas - 1/2
Formato Los datos a introducir en las coordenadas responden a la siguiente pregunta:

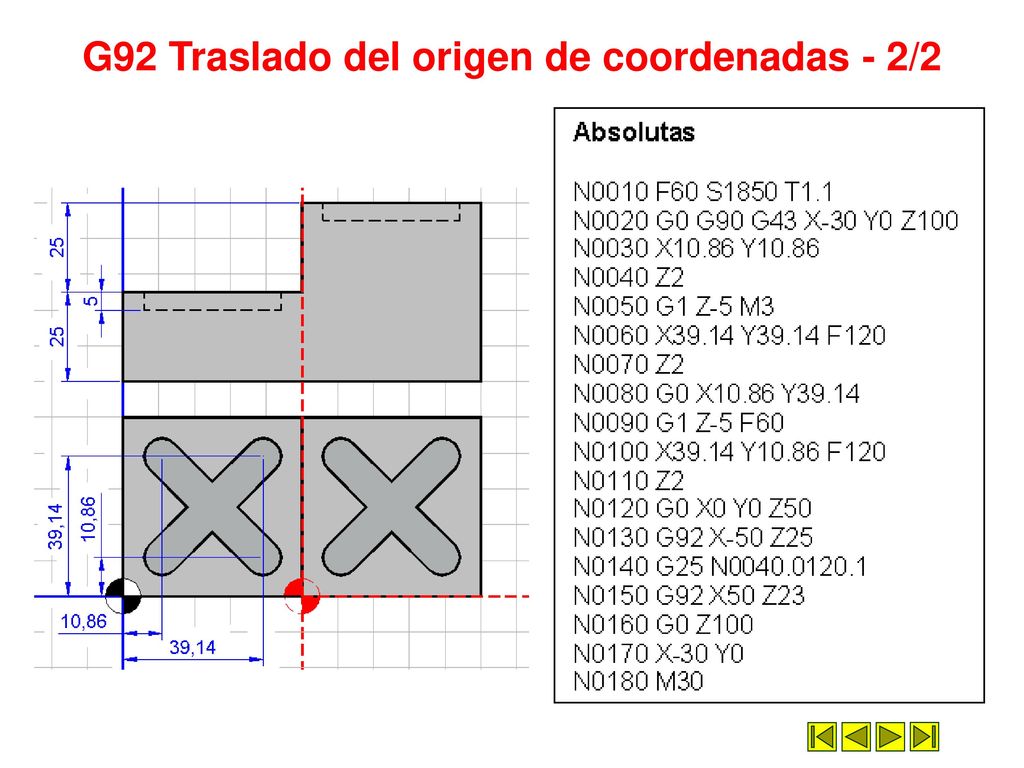

10 G92 Traslado del origen de coordenadas - 2/2

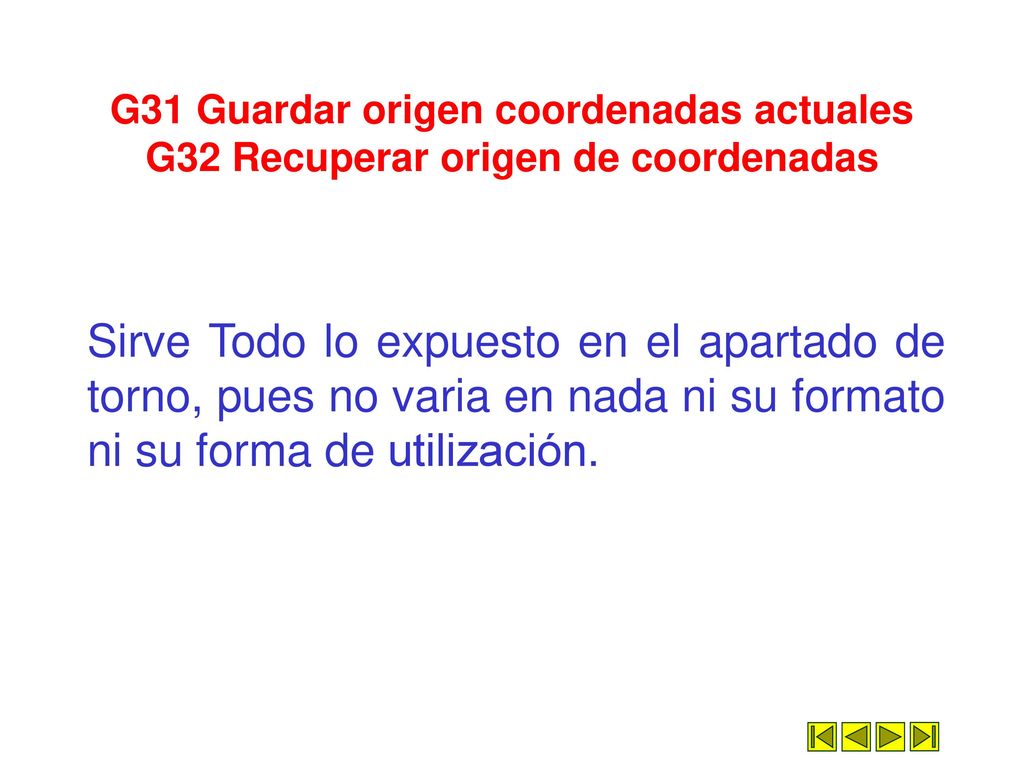

11 G31 Guardar origen coordenadas actuales G32 Recuperar origen de coordenadas
Sirve Todo lo expuesto en el apartado de torno, pues no varia en nada ni su formato ni su forma de utilización.

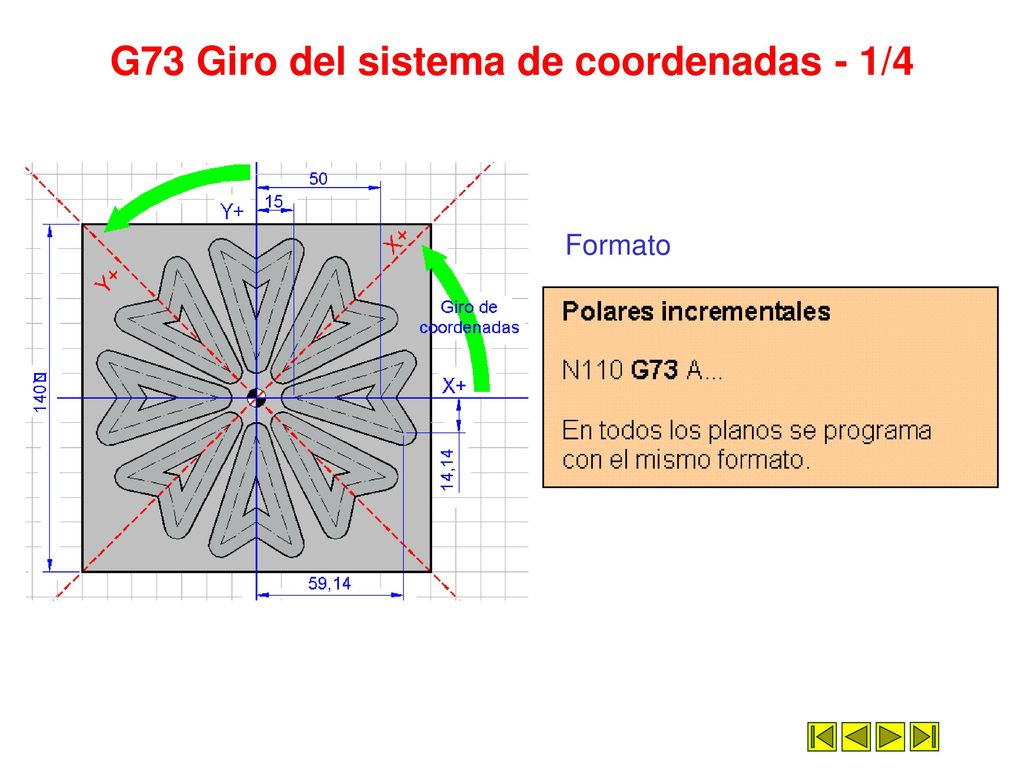

12 G73 Giro del sistema de coordenadas - 1/4
Formato

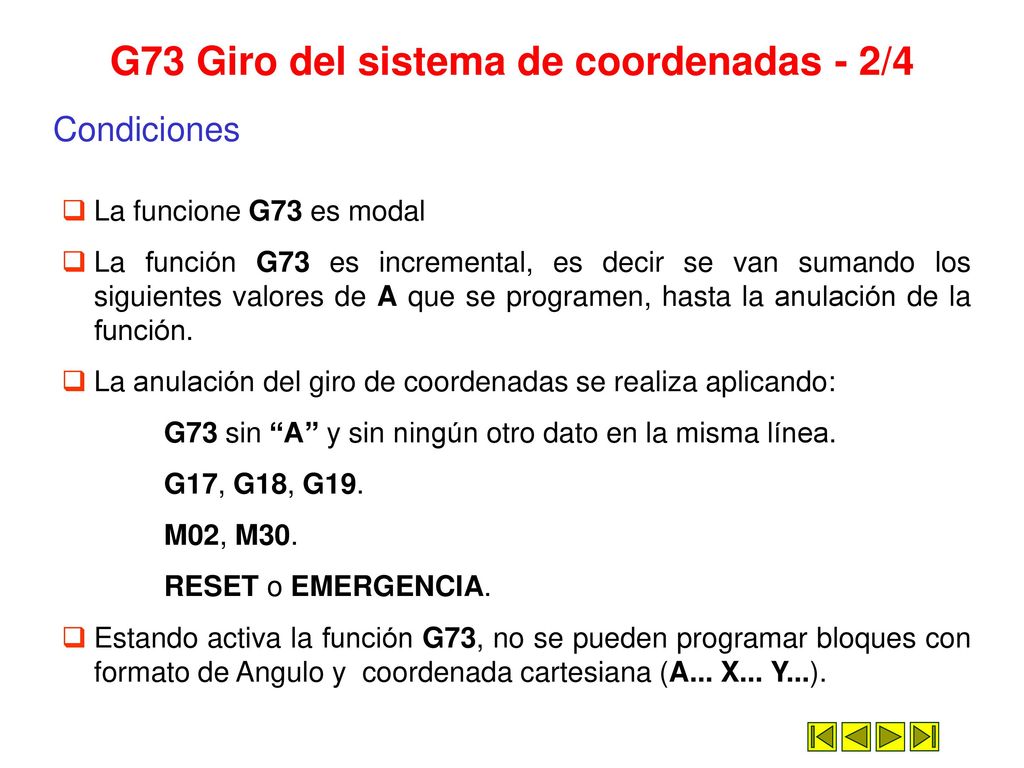

13 G73 Giro del sistema de coordenadas - 2/4
Condiciones La funcione G73 es modal La función G73 es incremental, es decir se van sumando los siguientes valores de A que se programen, hasta la anulación de la función. La anulación del giro de coordenadas se realiza aplicando: G73 sin “A” y sin ningún otro dato en la misma línea. G17, G18, G19. M02, M30. RESET o EMERGENCIA. Estando activa la función G73, no se pueden programar bloques con formato de Angulo y coordenada cartesiana (A... X... Y...).

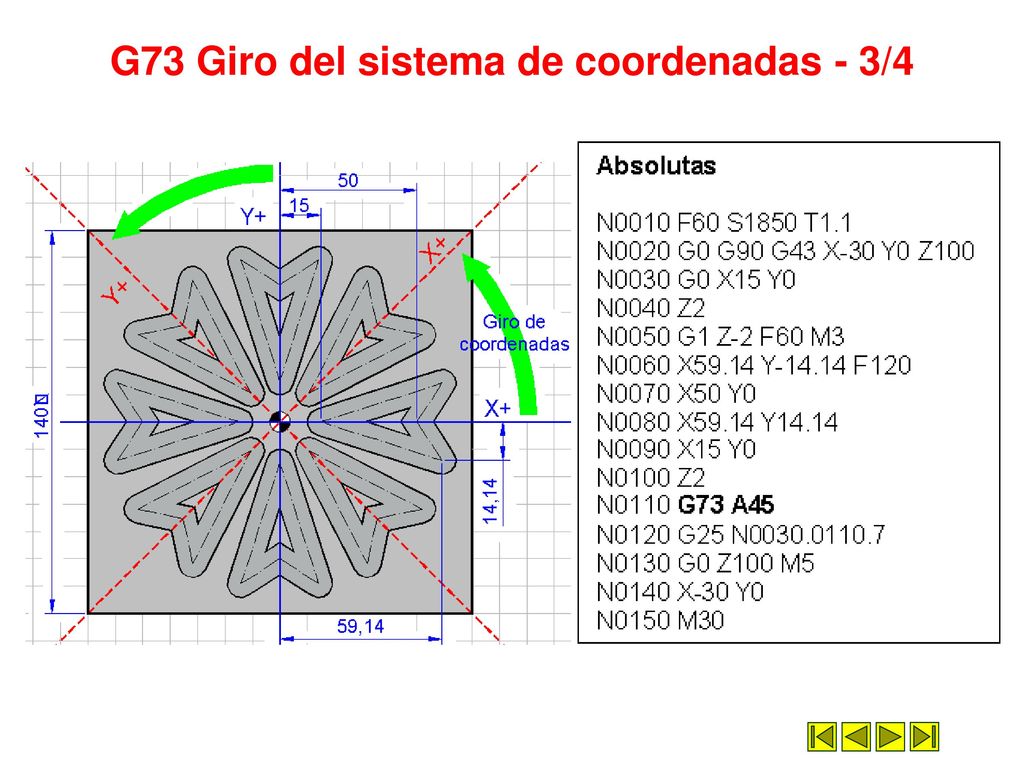

14 G73 Giro del sistema de coordenadas - 3/4

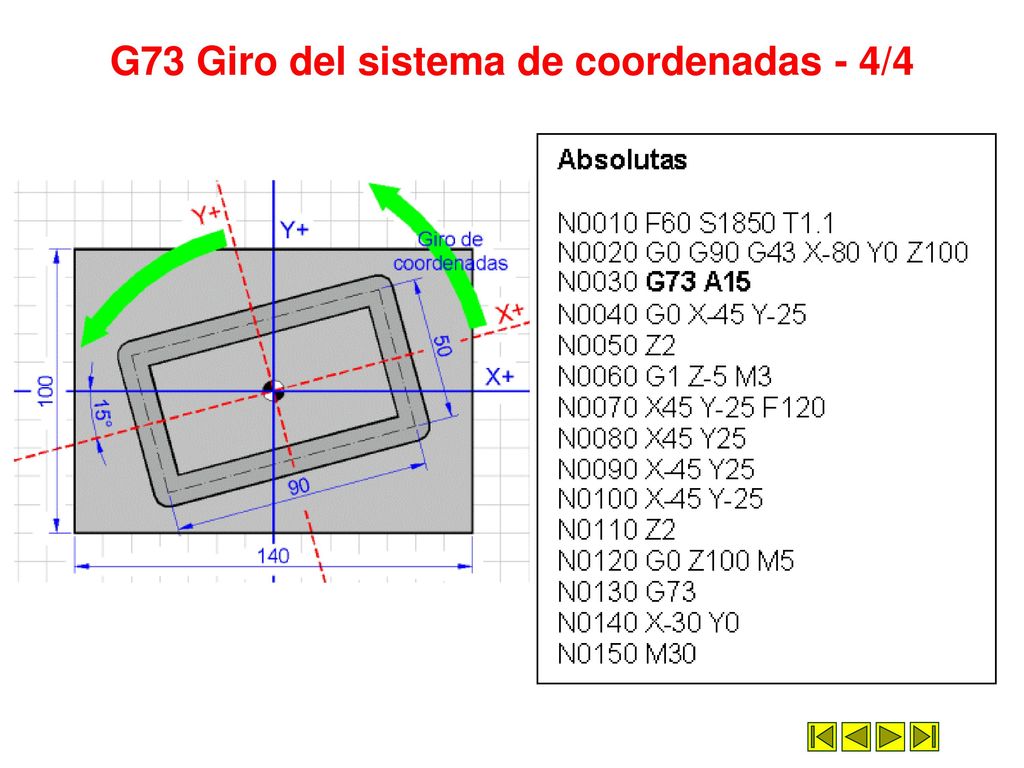

15 G73 Giro del sistema de coordenadas - 4/4

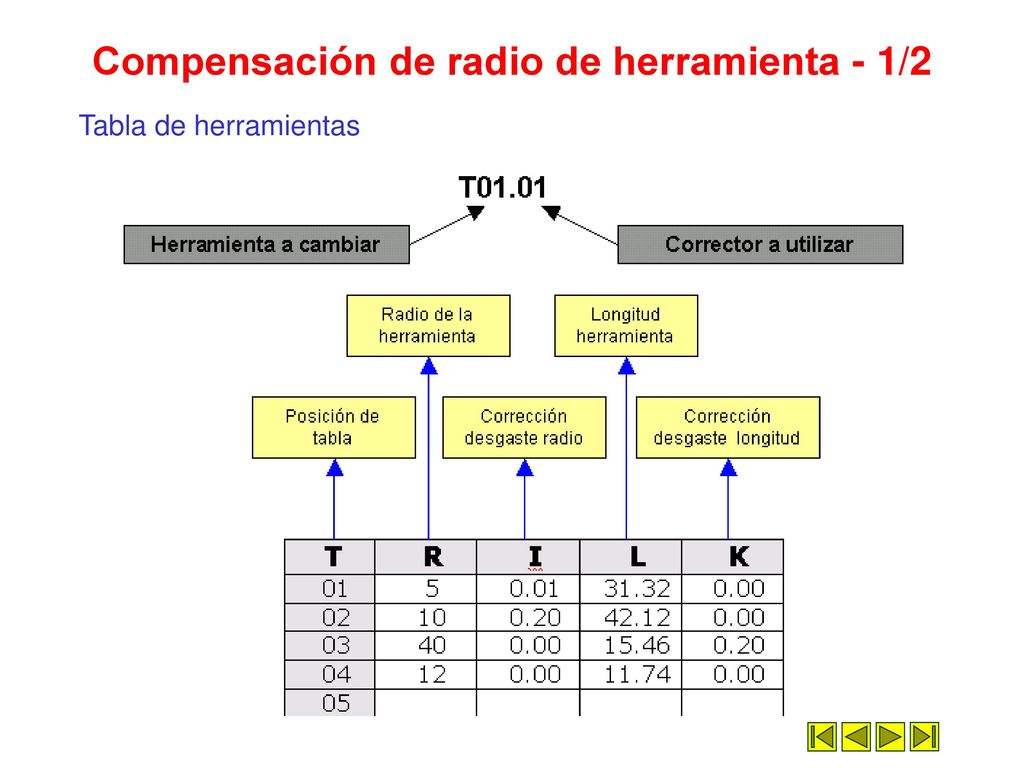

16 Compensación de radio de herramienta - 1/2
Tabla de herramientas

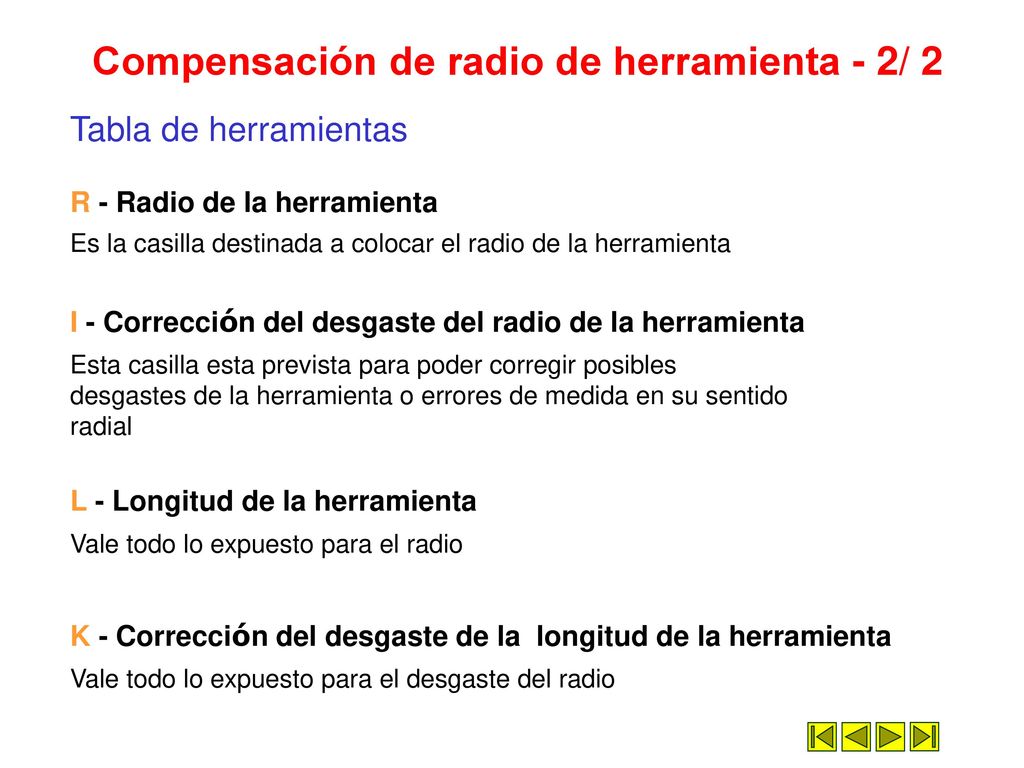

17 Compensación de radio de herramienta - 2/ 2
Tabla de herramientas R - Radio de la herramienta Es la casilla destinada a colocar el radio de la herramienta I - Corrección del desgaste del radio de la herramienta Esta casilla esta prevista para poder corregir posibles desgastes de la herramienta o errores de medida en su sentido radial L - Longitud de la herramienta Vale todo lo expuesto para el radio K - Corrección del desgaste de la longitud de la herramienta Vale todo lo expuesto para el desgaste del radio

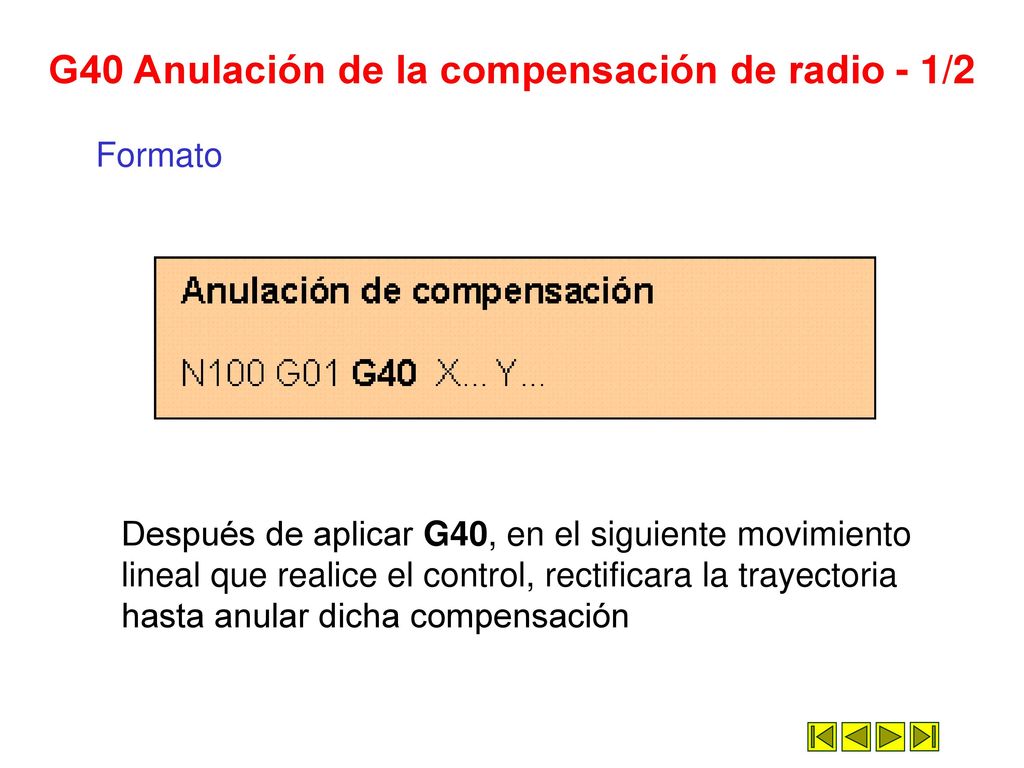

18 G40 Anulación de la compensación de radio - 1/2
Formato Después de aplicar G40, en el siguiente movimiento lineal que realice el control, rectificara la trayectoria hasta anular dicha compensación

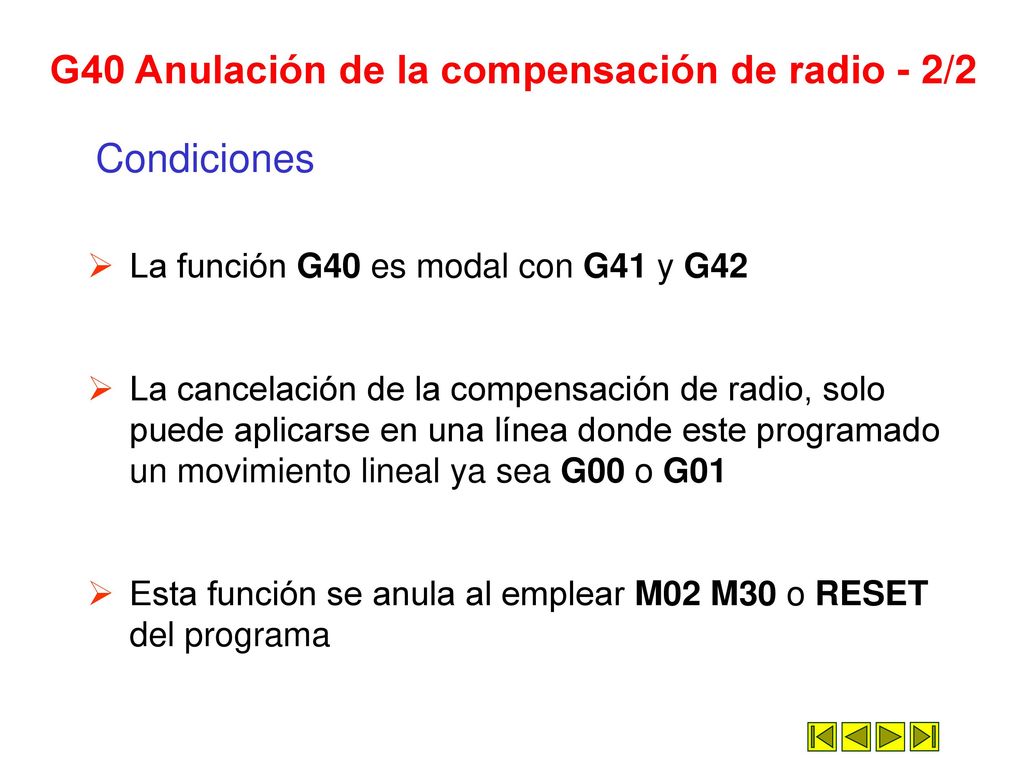

19 G40 Anulación de la compensación de radio - 2/2
Condiciones La función G40 es modal con G41 y G42 La cancelación de la compensación de radio, solo puede aplicarse en una línea donde este programado un movimiento lineal ya sea G00 o G01 Esta función se anula al emplear M02 M30 o RESET del programa

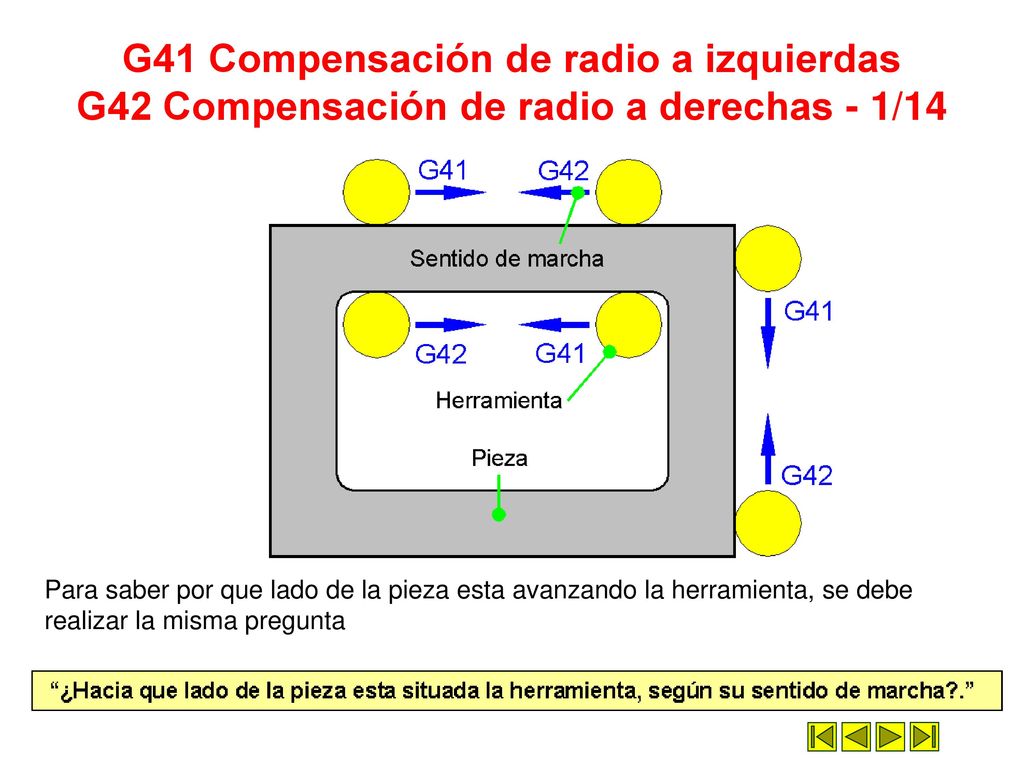

20 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 1/14
Para saber por que lado de la pieza esta avanzando la herramienta, se debe realizar la misma pregunta

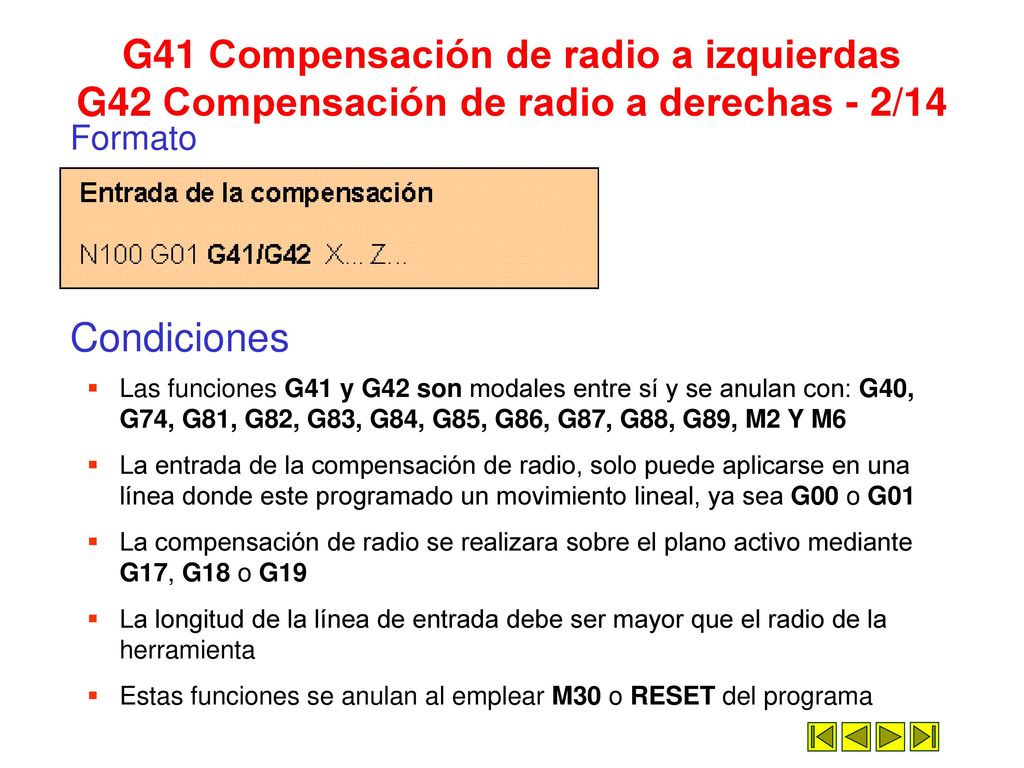

21 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 2/14
Formato Condiciones Las funciones G41 y G42 son modales entre sí y se anulan con: G40, G74, G81, G82, G83, G84, G85, G86, G87, G88, G89, M2 Y M6 La entrada de la compensación de radio, solo puede aplicarse en una línea donde este programado un movimiento lineal, ya sea G00 o G01 La compensación de radio se realizara sobre el plano activo mediante G17, G18 o G19 La longitud de la línea de entrada debe ser mayor que el radio de la herramienta Estas funciones se anulan al emplear M30 o RESET del programa

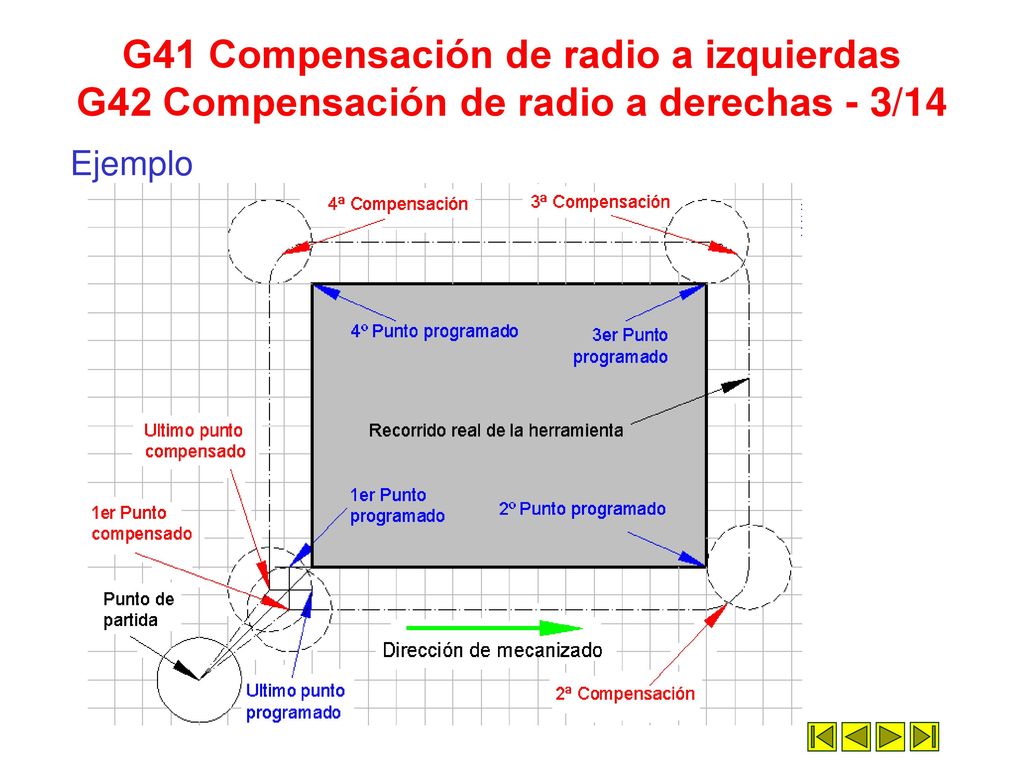

22 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 3/14
Ejemplo

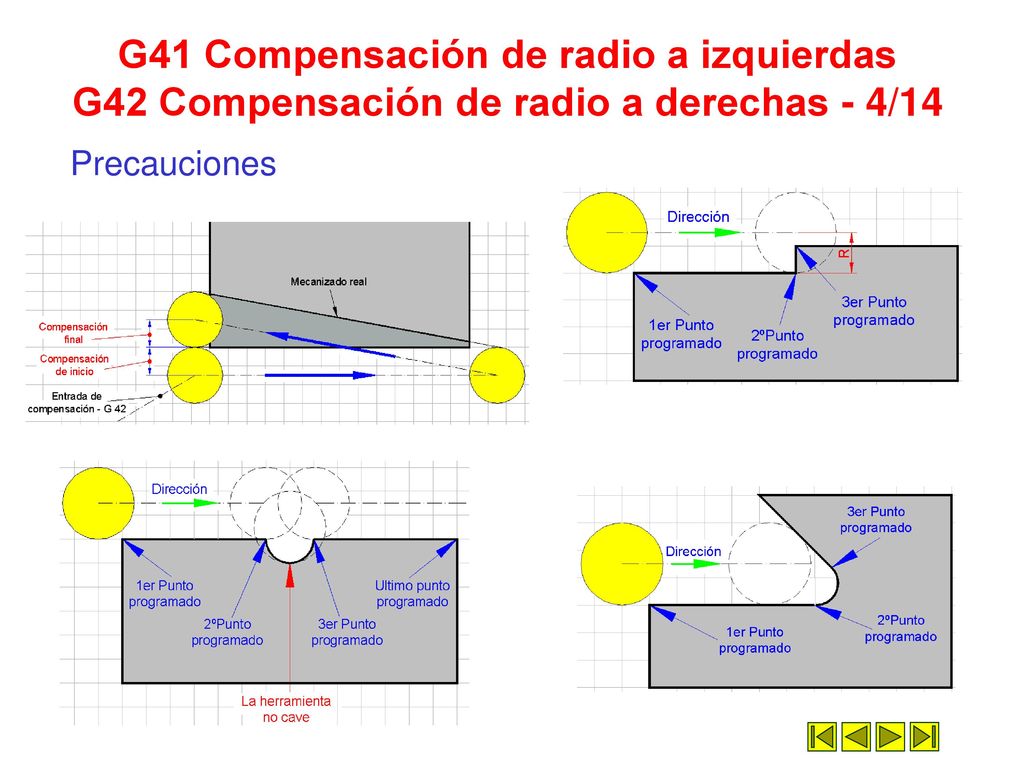

23 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 4/14
Precauciones

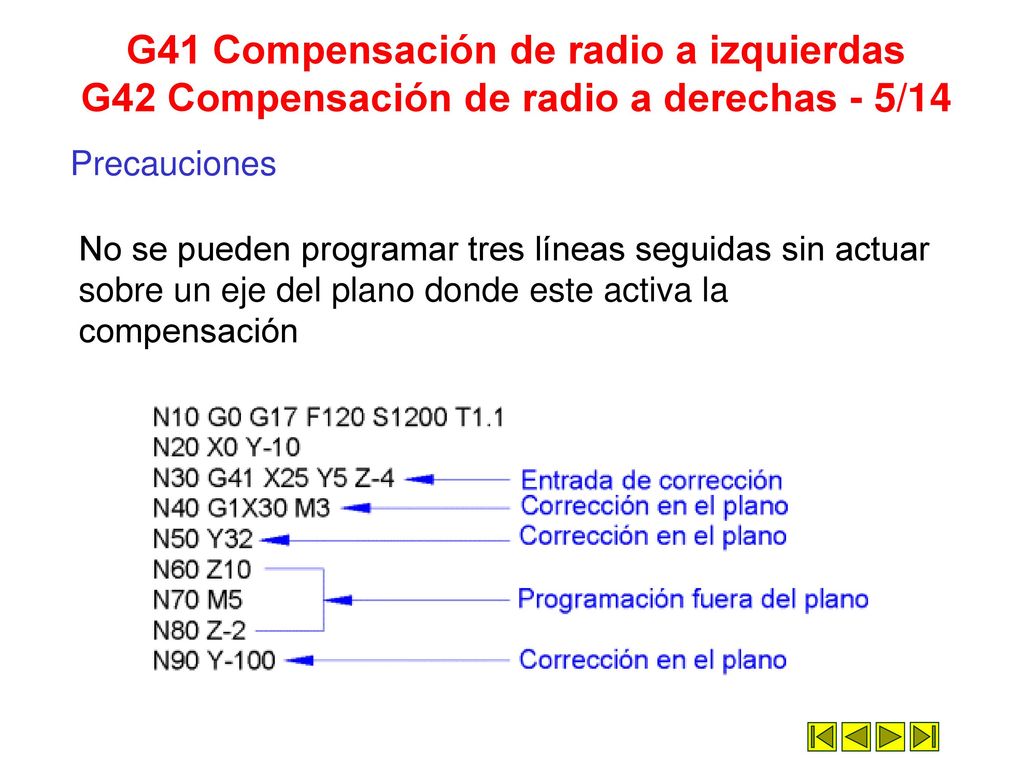

24 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 5/14
Precauciones No se pueden programar tres líneas seguidas sin actuar sobre un eje del plano donde este activa la compensación

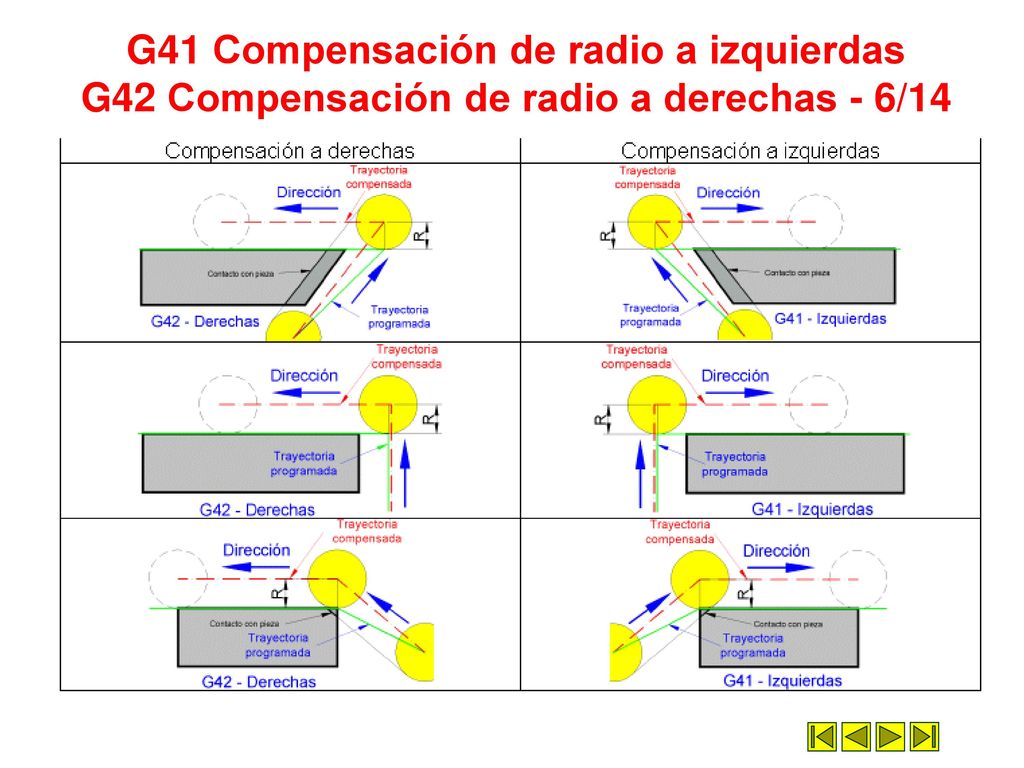

25 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 6/14

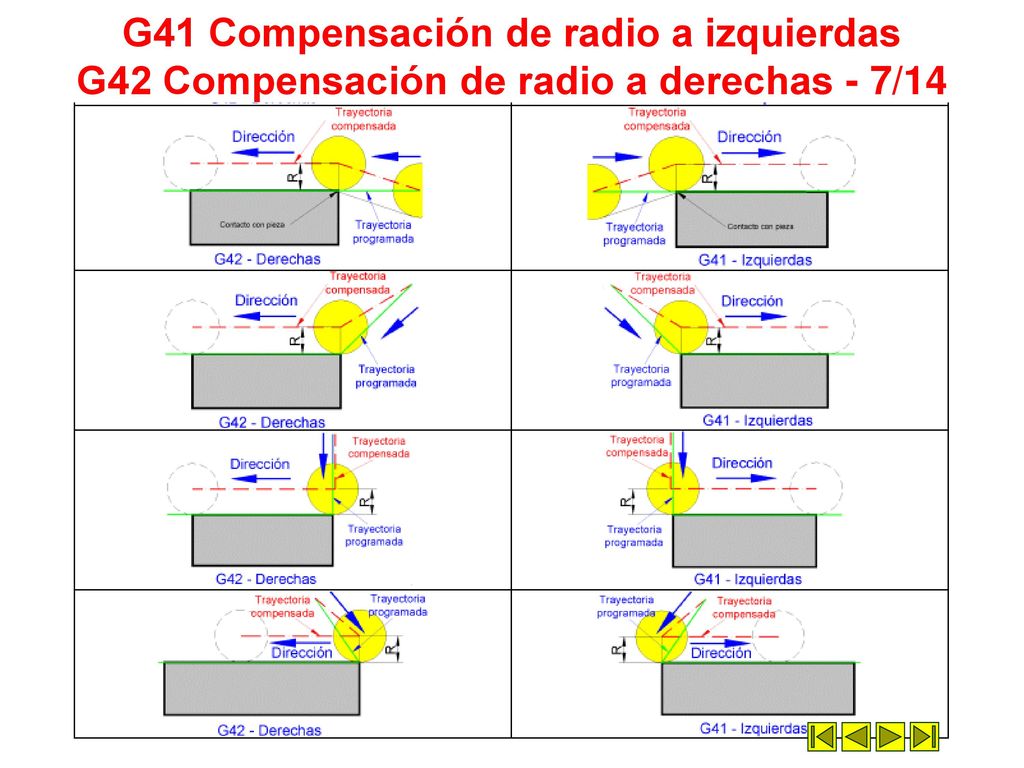

26 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 7/14

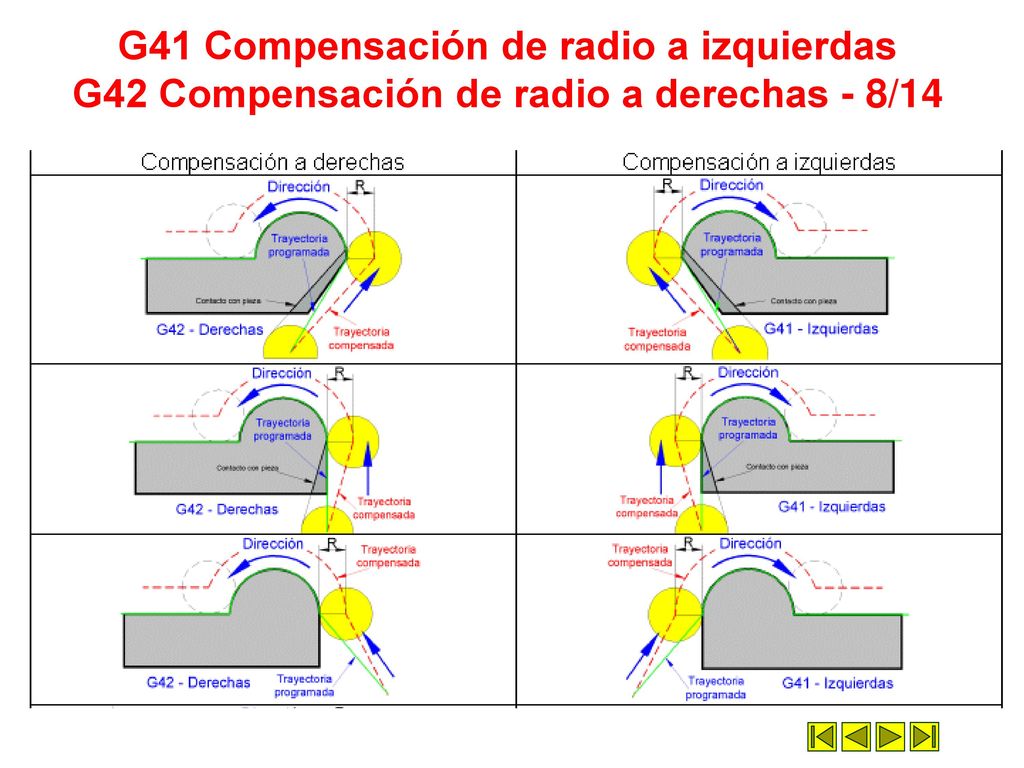

27 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 8/14

28 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 9/14

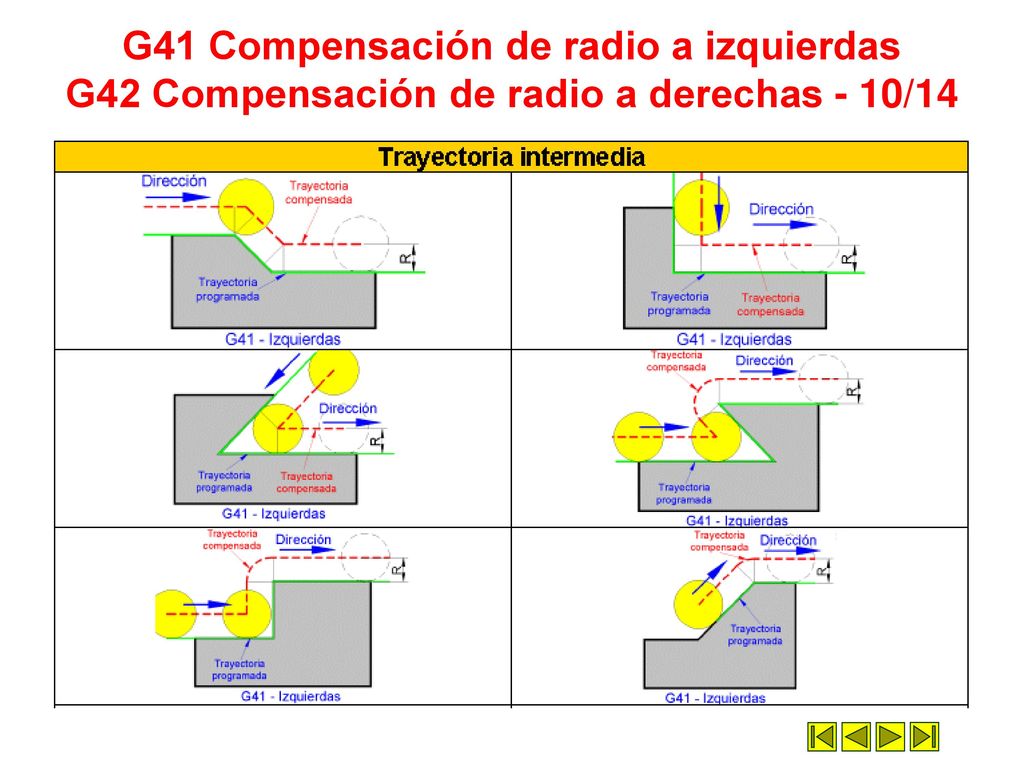

29 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 10/14

30 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 11/14

31 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 12/14

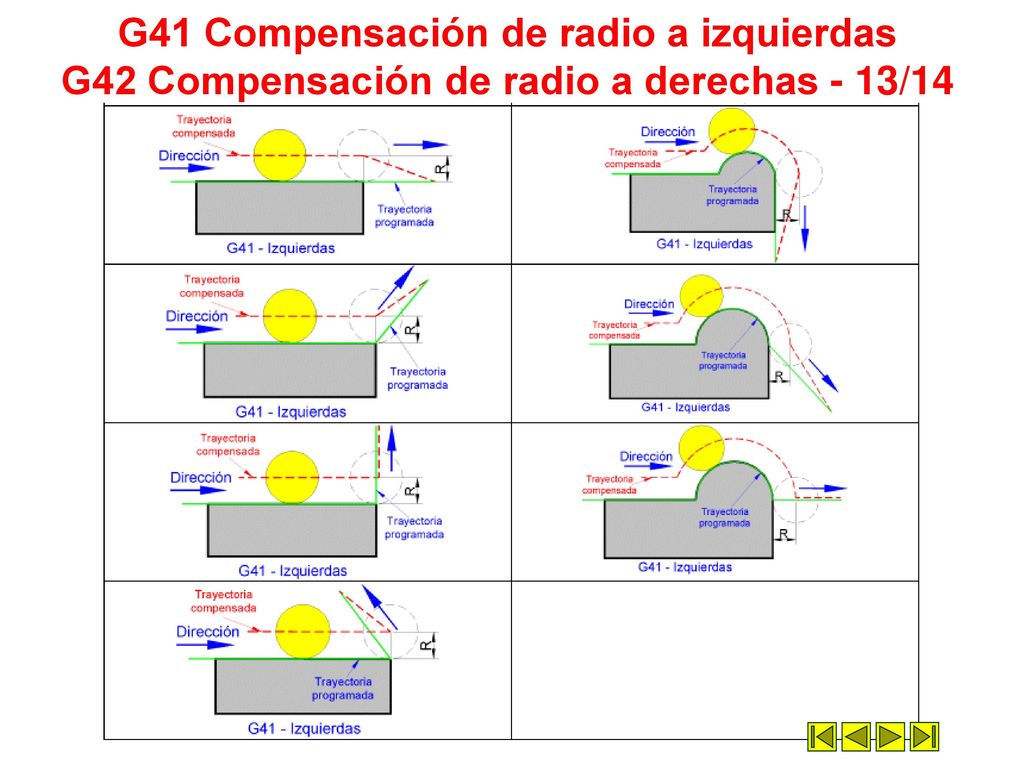

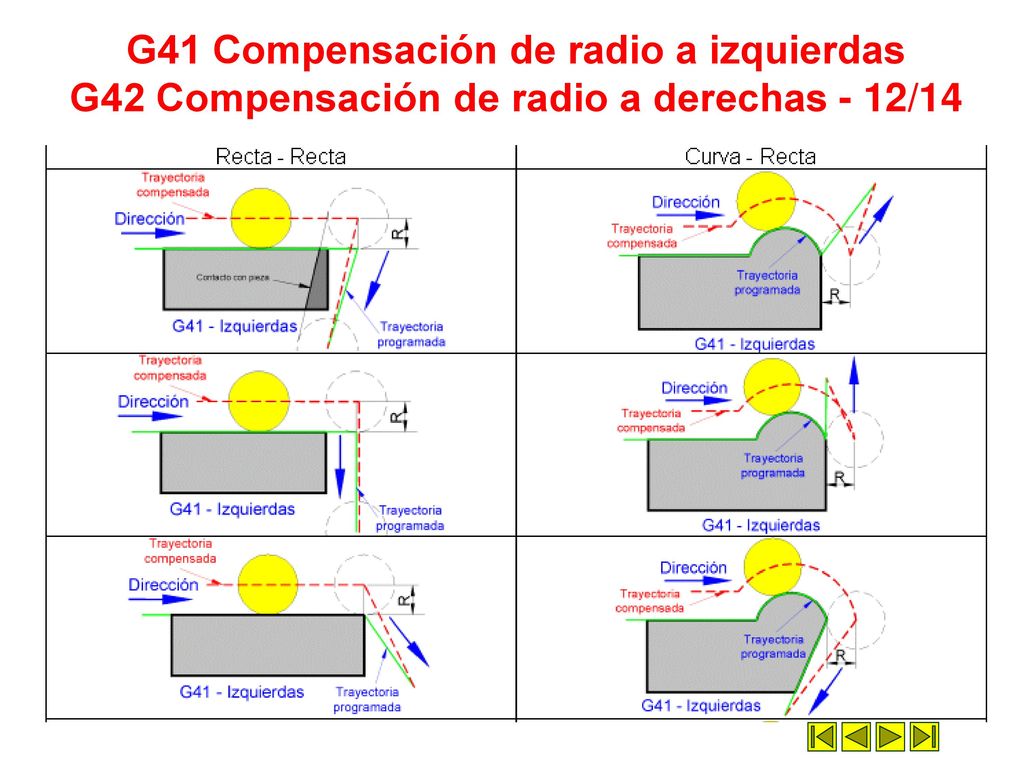

32 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 13/14

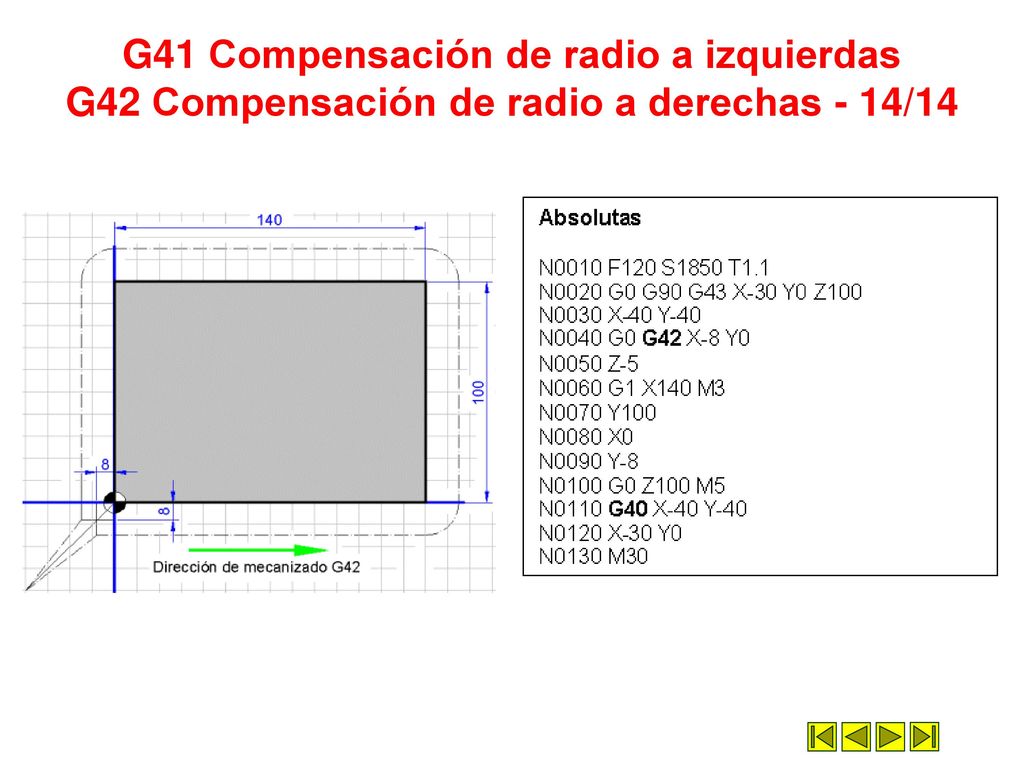

33 G41 Compensación de radio a izquierdas G42 Compensación de radio a derechas - 14/14

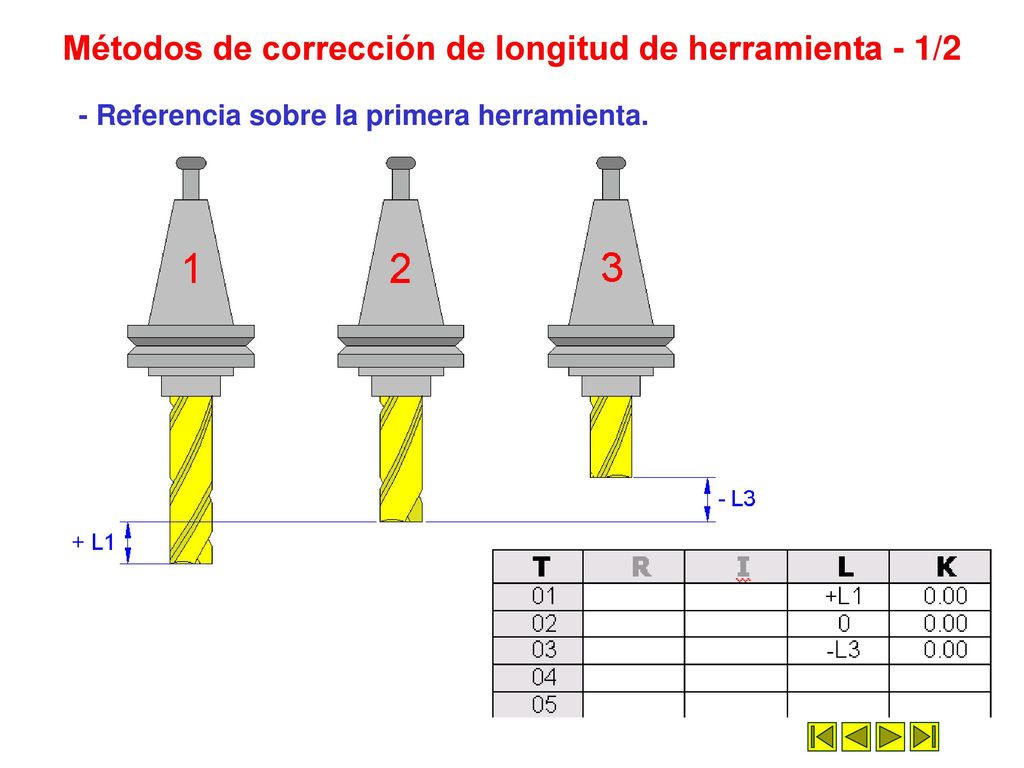

34 Métodos de corrección de longitud de herramienta - 1/2
- Referencia sobre la primera herramienta.

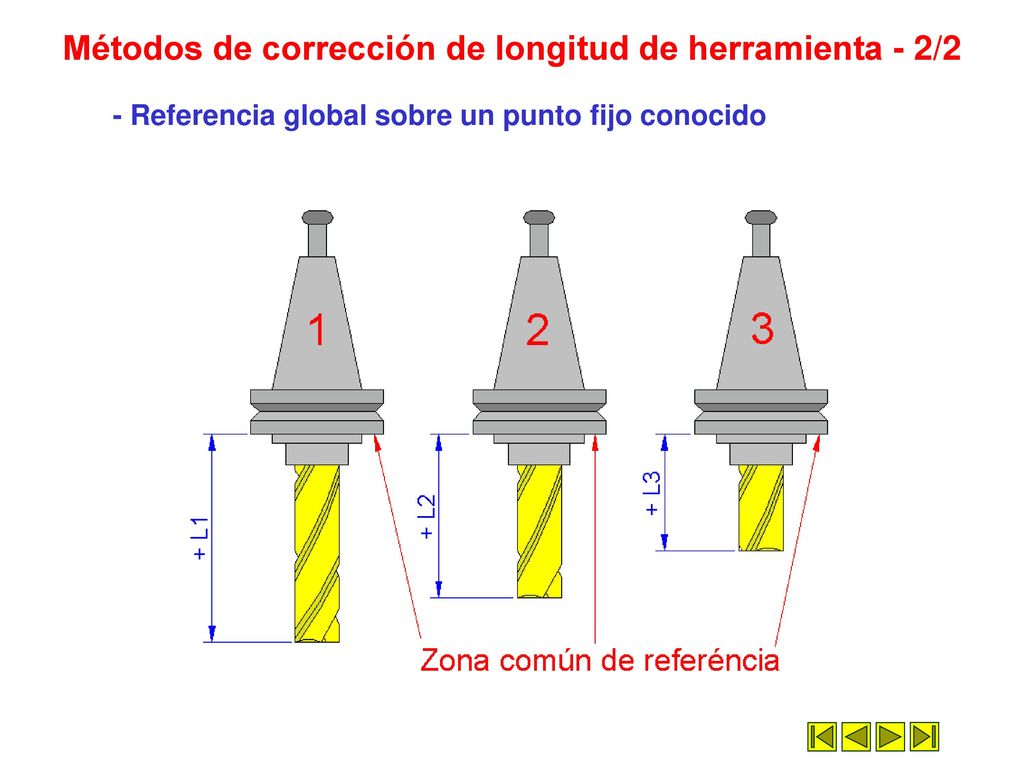

35 Métodos de corrección de longitud de herramienta - 2/2
- Referencia global sobre un punto fijo conocido

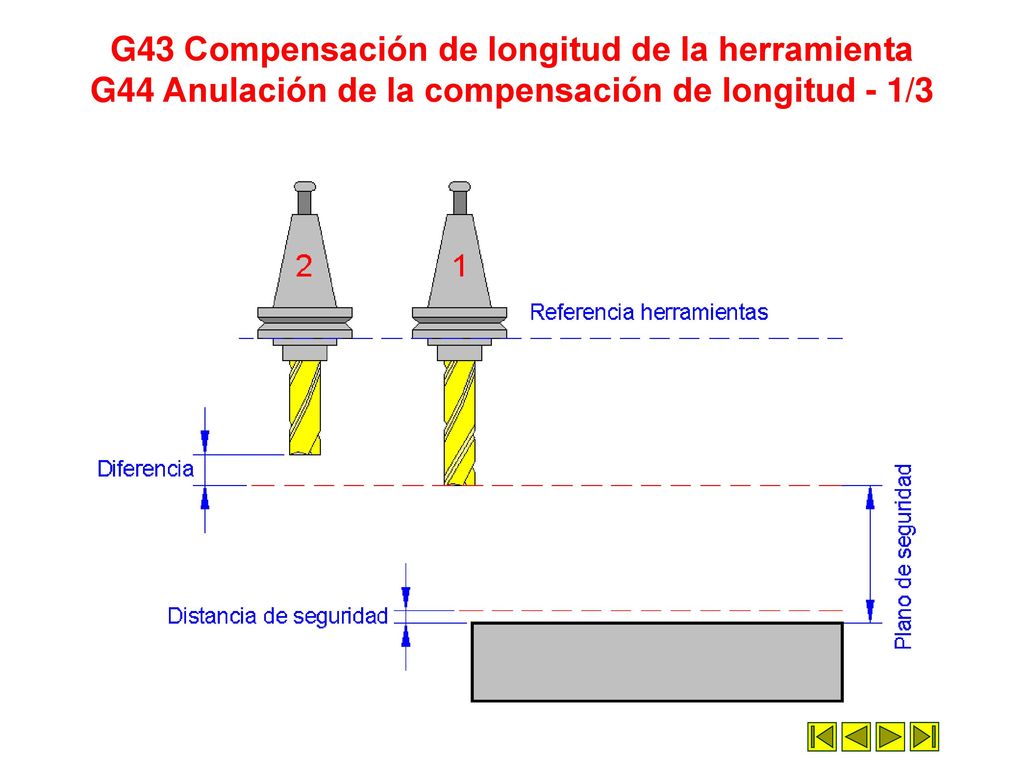

36 G43 Compensación de longitud de la herramienta G44 Anulación de la compensación de longitud - 1/3

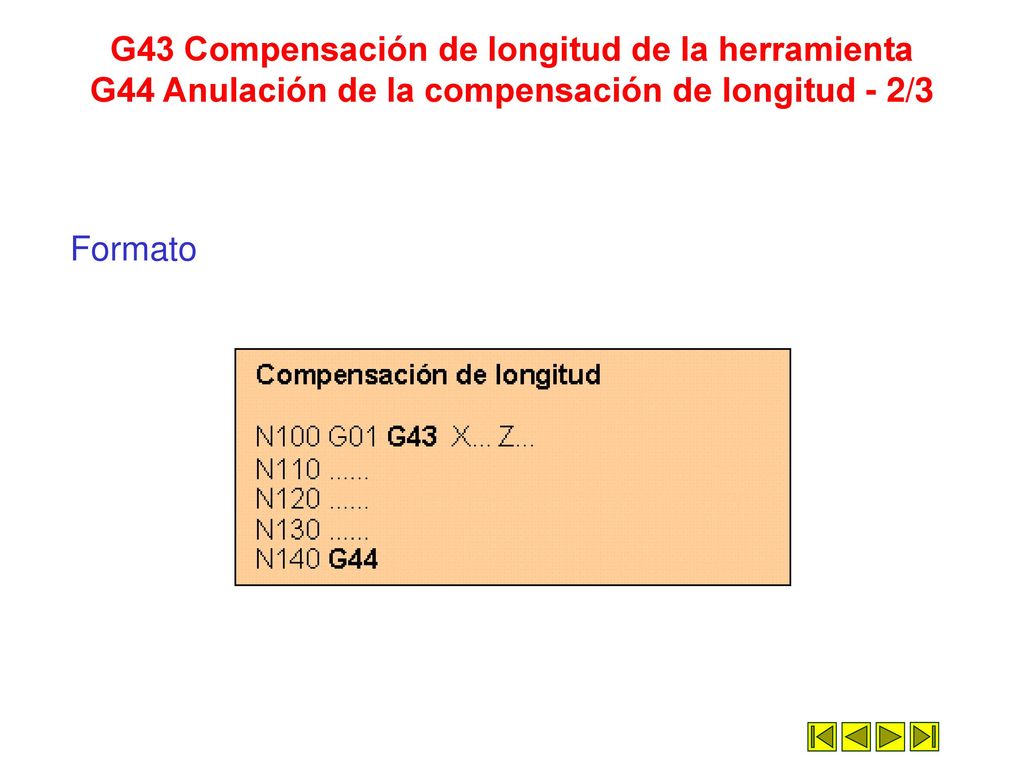

37 G43 Compensación de longitud de la herramienta G44 Anulación de la compensación de longitud - 2/3
Formato

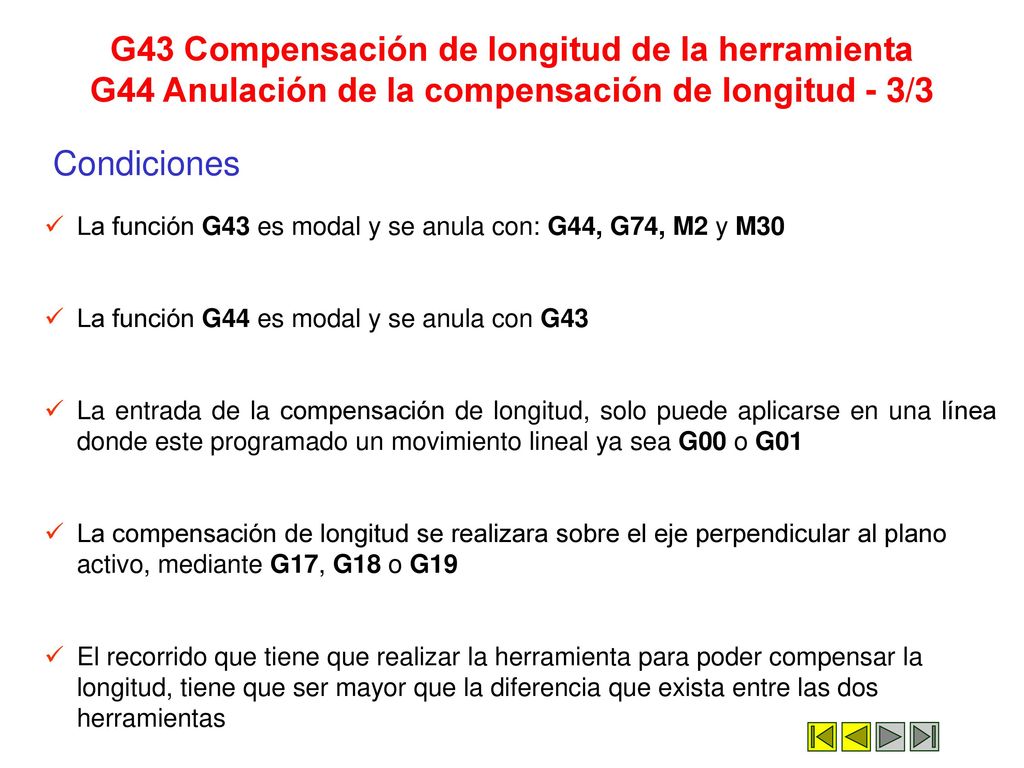

38 G43 Compensación de longitud de la herramienta G44 Anulación de la compensación de longitud - 3/3
Condiciones La función G43 es modal y se anula con: G44, G74, M2 y M30 La función G44 es modal y se anula con G43 La entrada de la compensación de longitud, solo puede aplicarse en una línea donde este programado un movimiento lineal ya sea G00 o G01 La compensación de longitud se realizara sobre el eje perpendicular al plano activo, mediante G17, G18 o G19 El recorrido que tiene que realizar la herramienta para poder compensar la longitud, tiene que ser mayor que la diferencia que exista entre las dos herramientas
