1 REDES ATM MODO DE TRANSFERENCIA ASINCRONA
ESTUDIANTES : JUAN MANUEL TRUJILLO JIMENEZ MIGUEL ANGEL CUSI AJNO

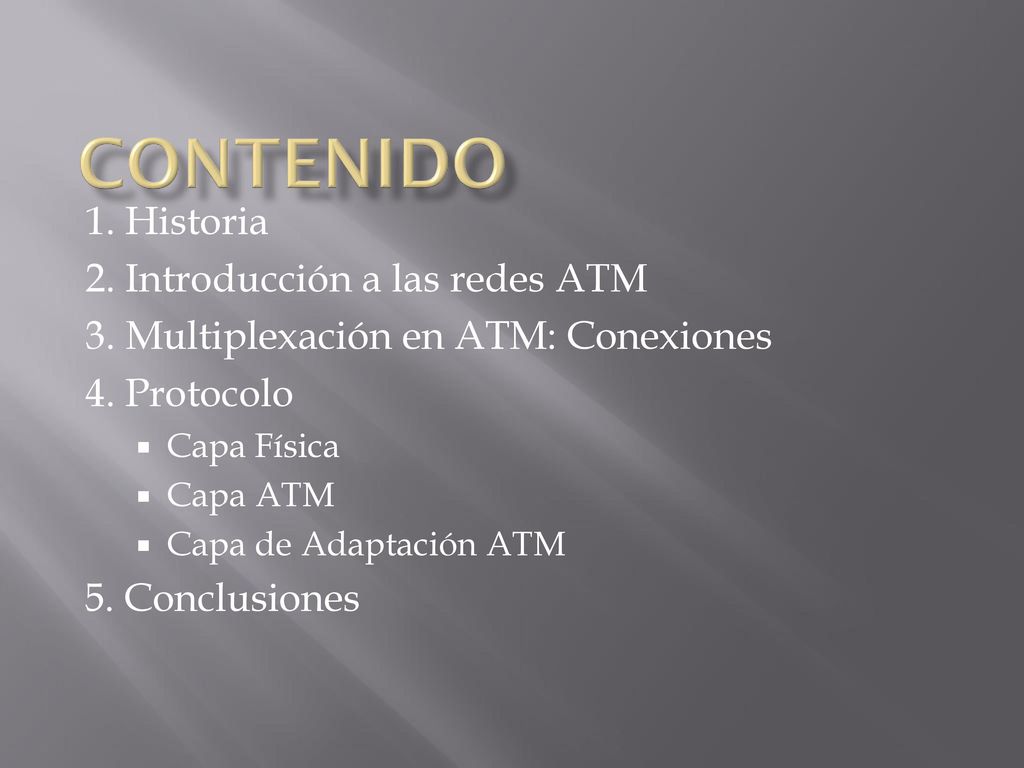

2 Contenido 1. Historia 2. Introducción a las redes ATM
3. Multiplexación en ATM: Conexiones 4. Protocolo Capa Física Capa ATM Capa de Adaptación ATM 5. Conclusiones

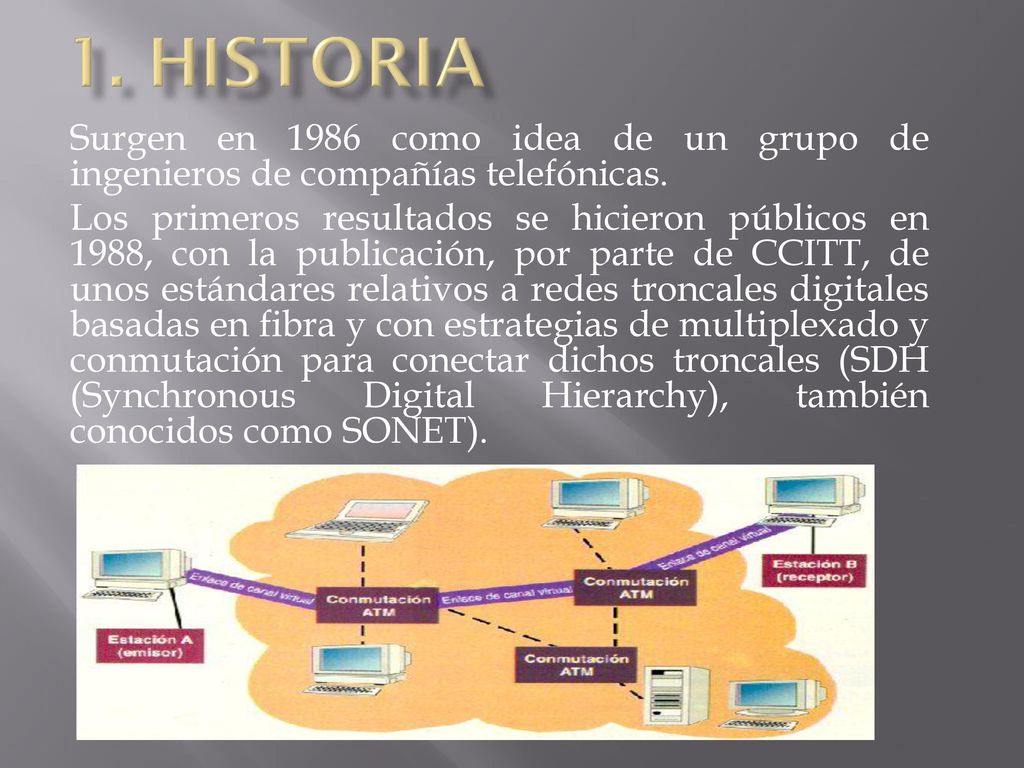

3 1. Historia Surgen en 1986 como idea de un grupo de ingenieros de compañías telefónicas. Los primeros resultados se hicieron públicos en 1988, con la publicación, por parte de CCITT, de unos estándares relativos a redes troncales digitales basadas en fibra y con estrategias de multiplexado y conmutación para conectar dichos troncales (SDH (Synchronous Digital Hierarchy), también conocidos como SONET).

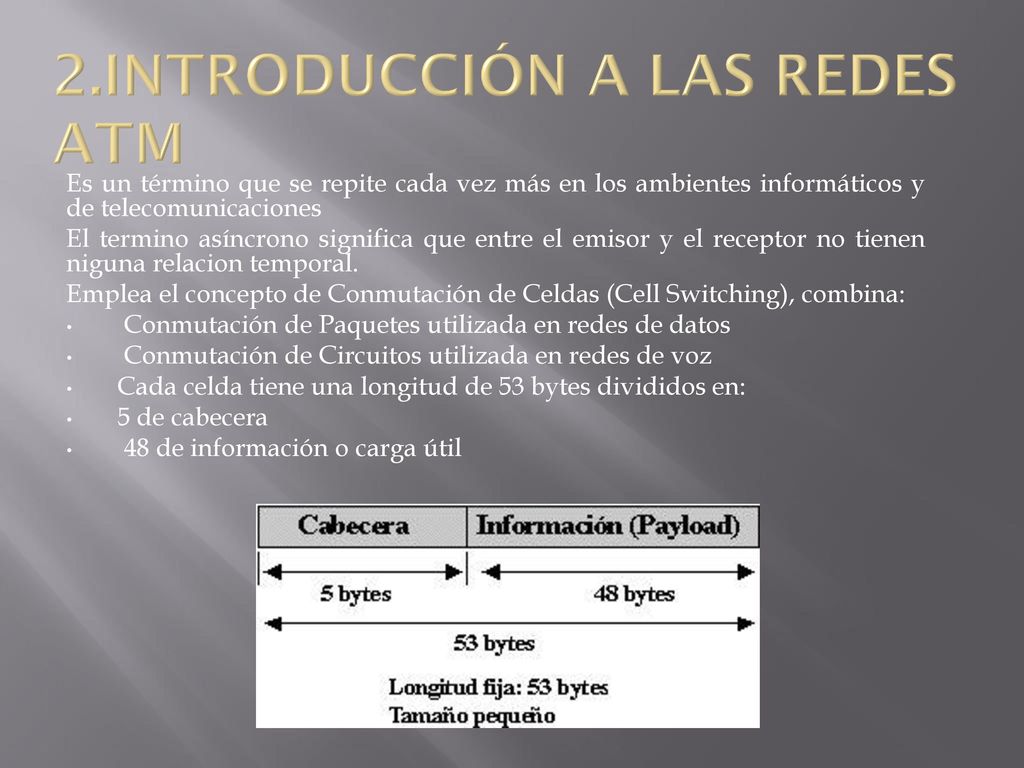

4 2.Introducción a las redes ATM
Es un término que se repite cada vez más en los ambientes informáticos y de telecomunicaciones El termino asíncrono significa que entre el emisor y el receptor no tienen niguna relacion temporal. Emplea el concepto de Conmutación de Celdas (Cell Switching), combina: Conmutación de Paquetes utilizada en redes de datos Conmutación de Circuitos utilizada en redes de voz Cada celda tiene una longitud de 53 bytes divididos en: 5 de cabecera 48 de información o carga útil

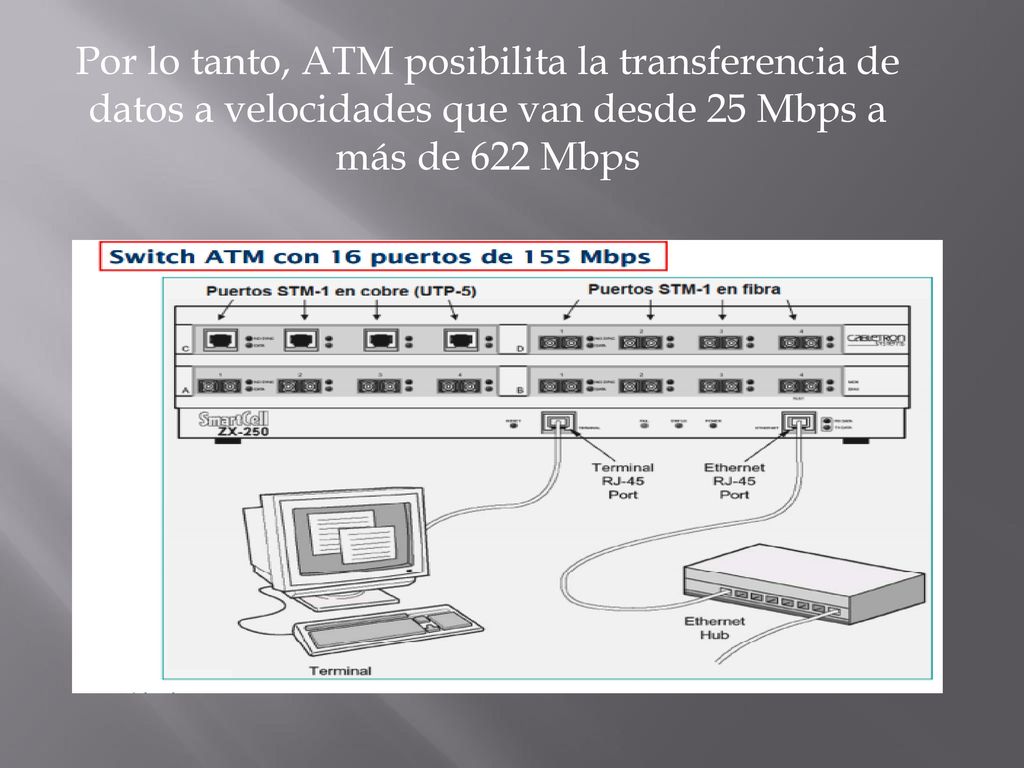

5 Por lo tanto, ATM posibilita la transferencia de datos a velocidades que van desde 25 Mbps a más de 622 Mbps

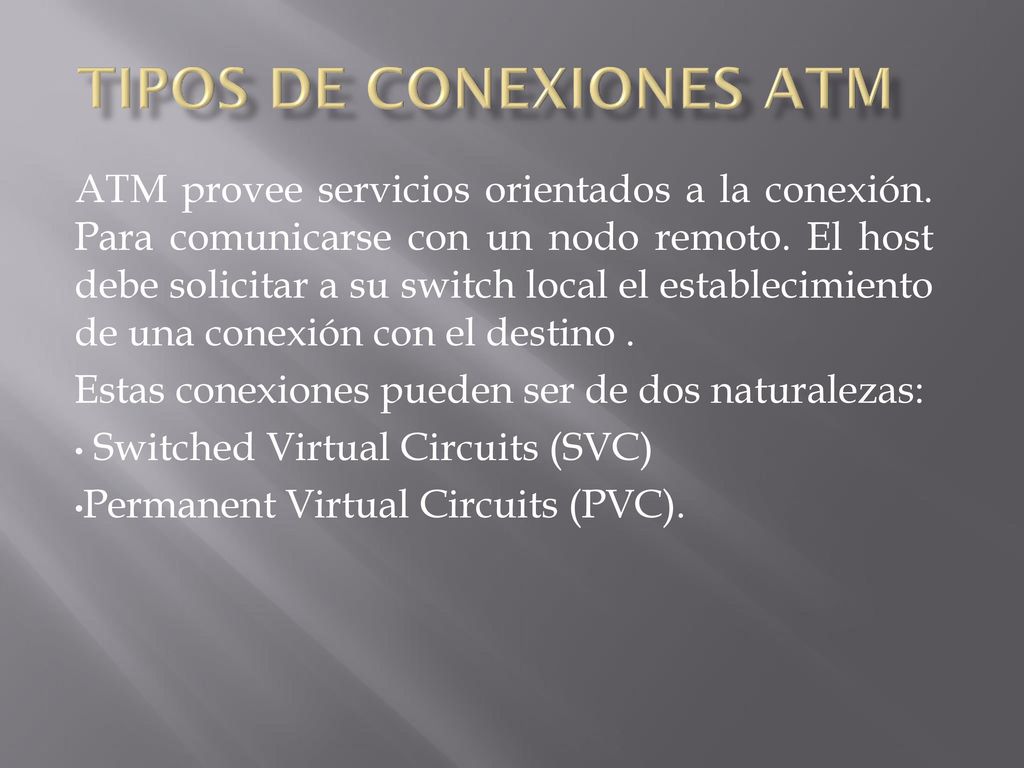

6 Tipos de conexiones ATM
ATM provee servicios orientados a la conexión. Para comunicarse con un nodo remoto. El host debe solicitar a su switch local el establecimiento de una conexión con el destino . Estas conexiones pueden ser de dos naturalezas: Switched Virtual Circuits (SVC) Permanent Virtual Circuits (PVC).

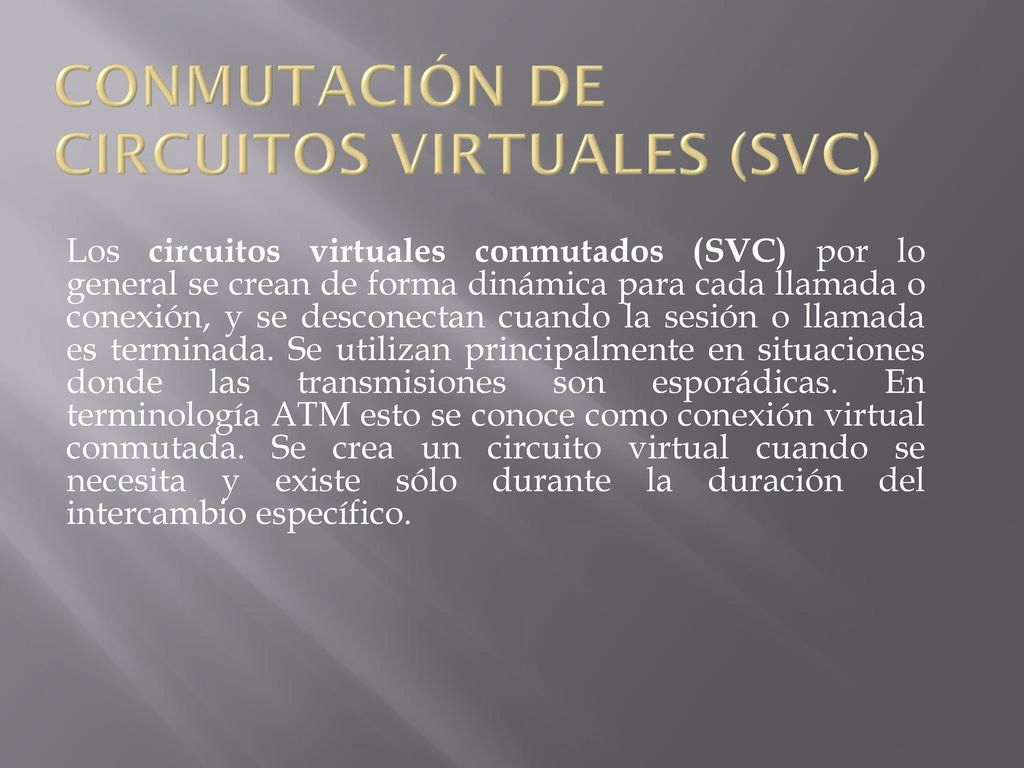

7 Conmutación de circuitos virtuales (SVC)
Los circuitos virtuales conmutados (SVC) por lo general se crean de forma dinámica para cada llamada o conexión, y se desconectan cuando la sesión o llamada es terminada. Se utilizan principalmente en situaciones donde las transmisiones son esporádicas. En terminología ATM esto se conoce como conexión virtual conmutada. Se crea un circuito virtual cuando se necesita y existe sólo durante la duración del intercambio específico.

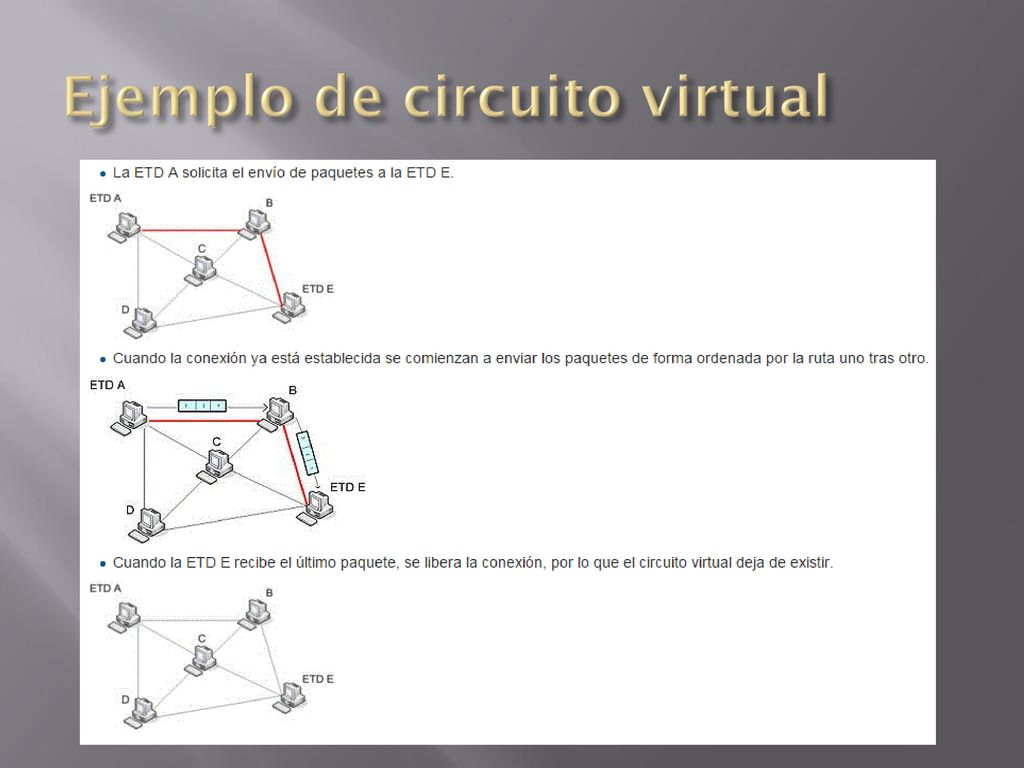

8 Ejemplo de circuito virtual

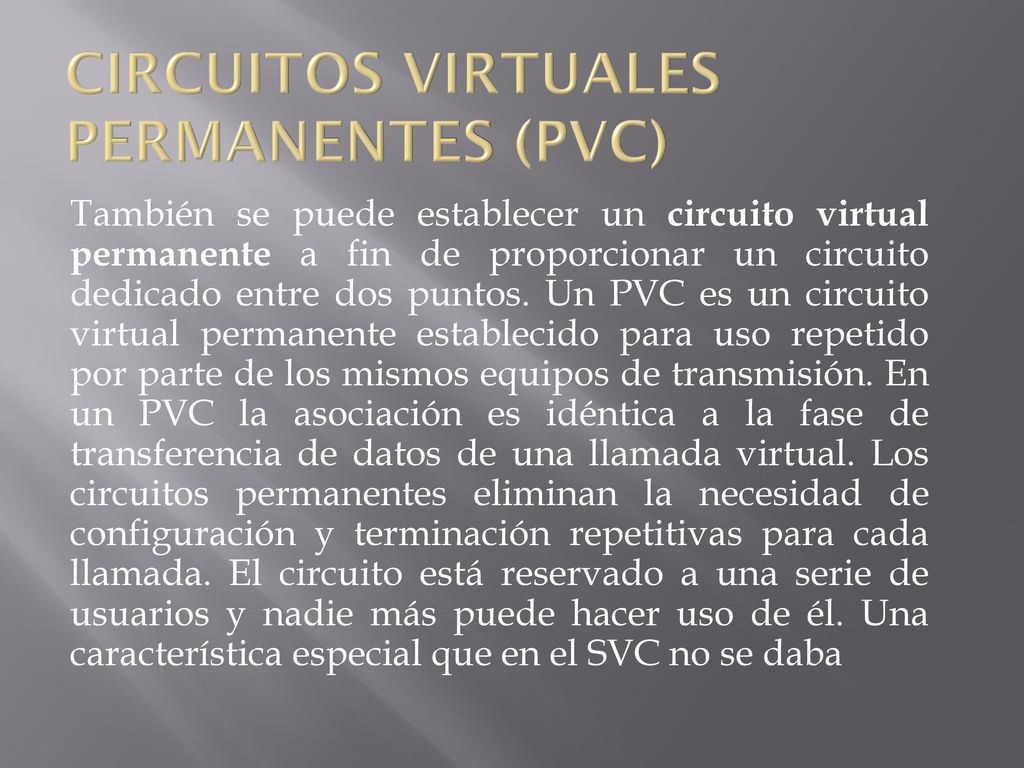

9 Circuitos virtuales permanentes (PVC)
También se puede establecer un circuito virtual permanente a fin de proporcionar un circuito dedicado entre dos puntos. Un PVC es un circuito virtual permanente establecido para uso repetido por parte de los mismos equipos de transmisión. En un PVC la asociación es idéntica a la fase de transferencia de datos de una llamada virtual. Los circuitos permanentes eliminan la necesidad de configuración y terminación repetitivas para cada llamada. El circuito está reservado a una serie de usuarios y nadie más puede hacer uso de él. Una característica especial que en el SVC no se daba

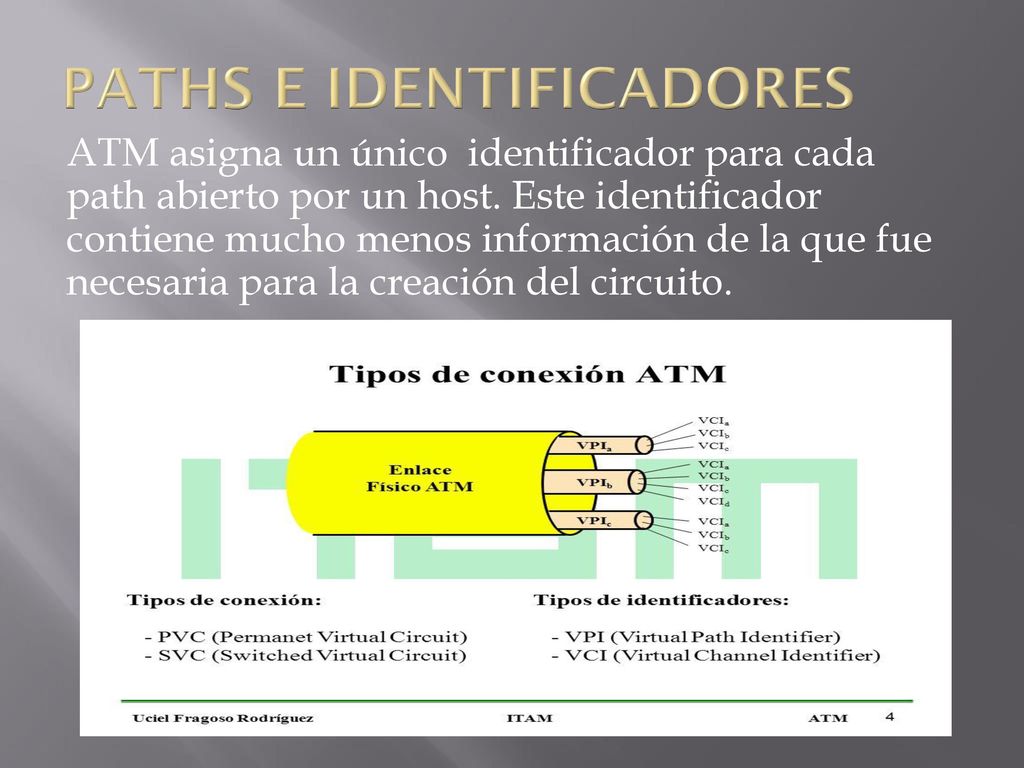

10 Paths e identificadores
ATM asigna un único identificador para cada path abierto por un host. Este identificador contiene mucho menos información de la que fue necesaria para la creación del circuito.

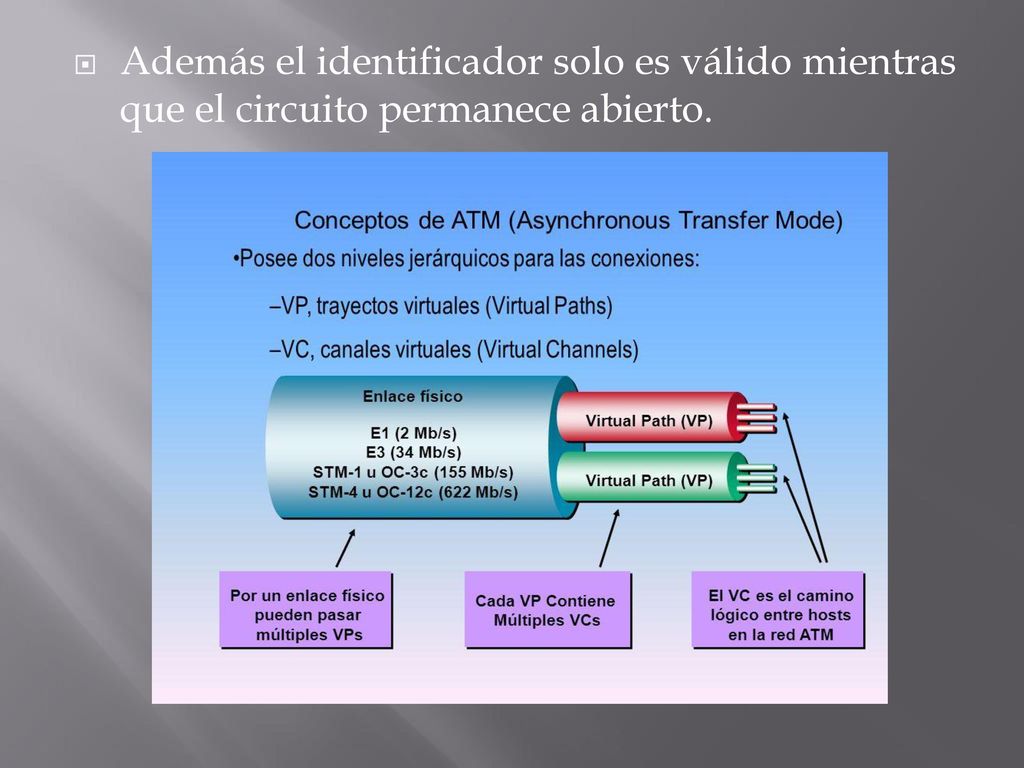

11 Además el identificador solo es válido mientras que el circuito permanece abierto.

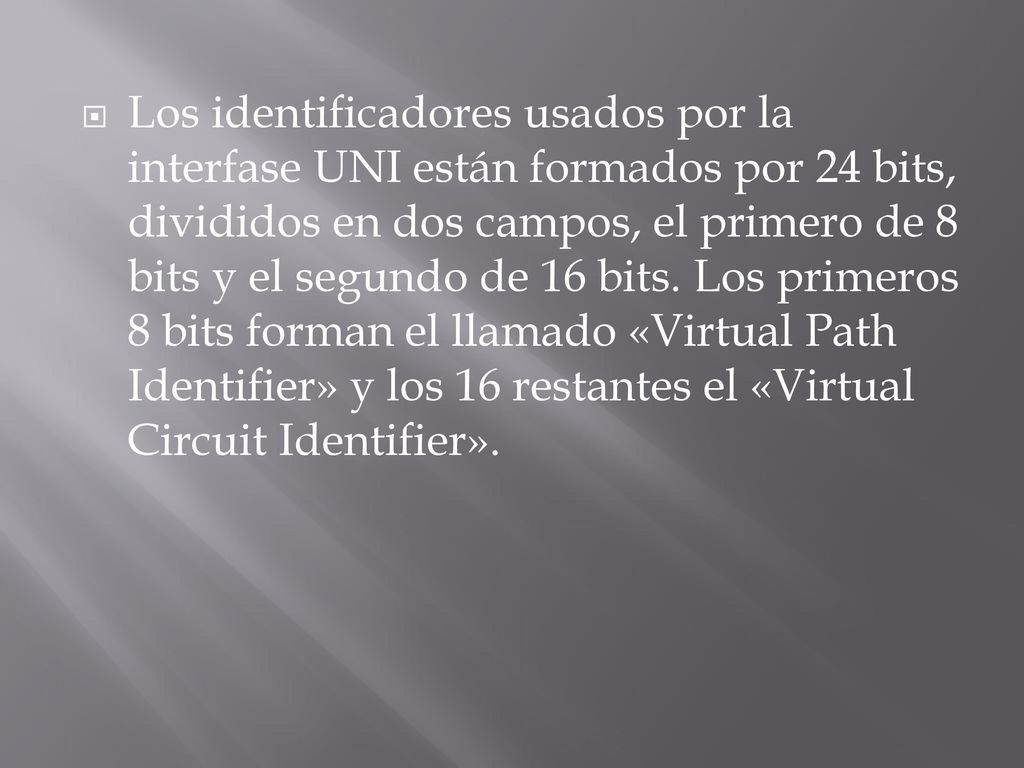

12 Los identificadores usados por la interfase UNI están formados por 24 bits, divididos en dos campos, el primero de 8 bits y el segundo de 16 bits. Los primeros 8 bits forman el llamado «Virtual Path Identifier» y los 16 restantes el «Virtual Circuit Identifier».

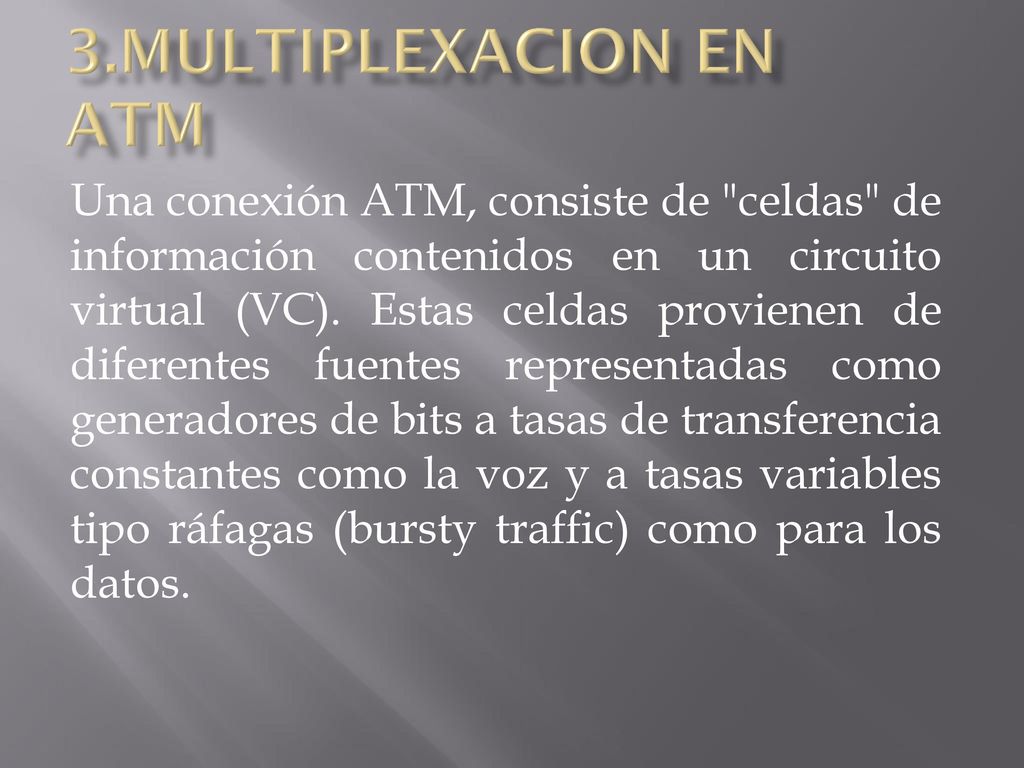

13 3.Multiplexacion en ATM Una conexión ATM, consiste de "celdas" de información contenidos en un circuito virtual (VC). Estas celdas provienen de diferentes fuentes representadas como generadores de bits a tasas de transferencia constantes como la voz y a tasas variables tipo ráfagas (bursty traffic) como para los datos.

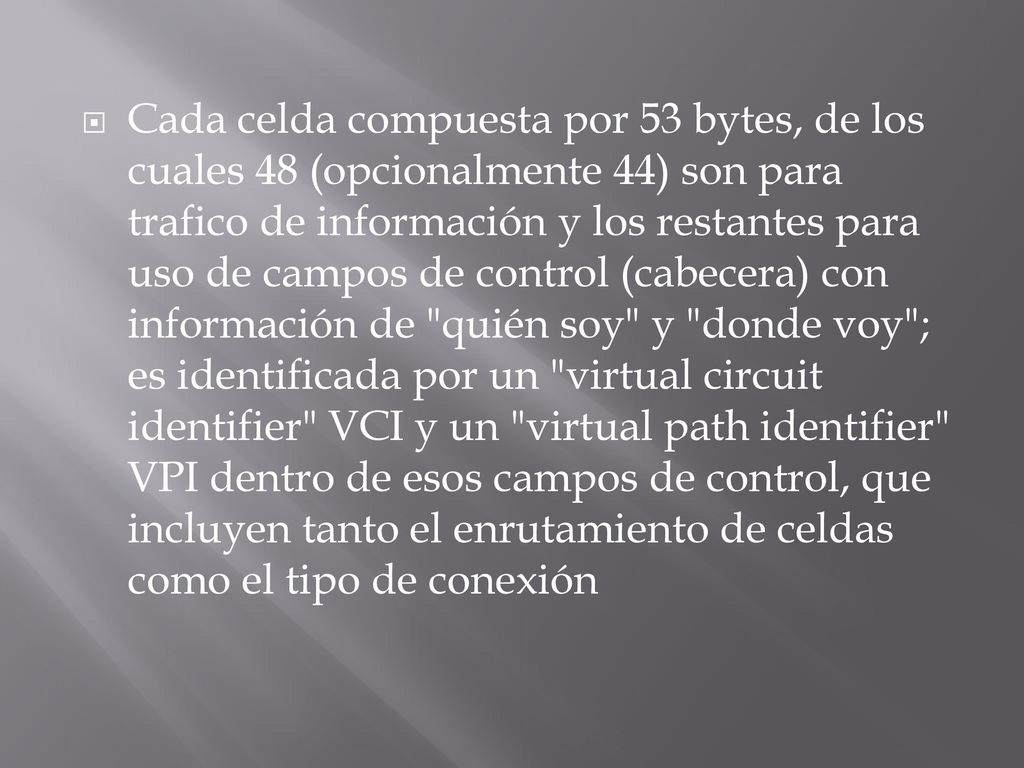

14 Cada celda compuesta por 53 bytes, de los cuales 48 (opcionalmente 44) son para trafico de información y los restantes para uso de campos de control (cabecera) con información de "quién soy" y "donde voy"; es identificada por un "virtual circuit identifier" VCI y un "virtual path identifier" VPI dentro de esos campos de control, que incluyen tanto el enrutamiento de celdas como el tipo de conexión

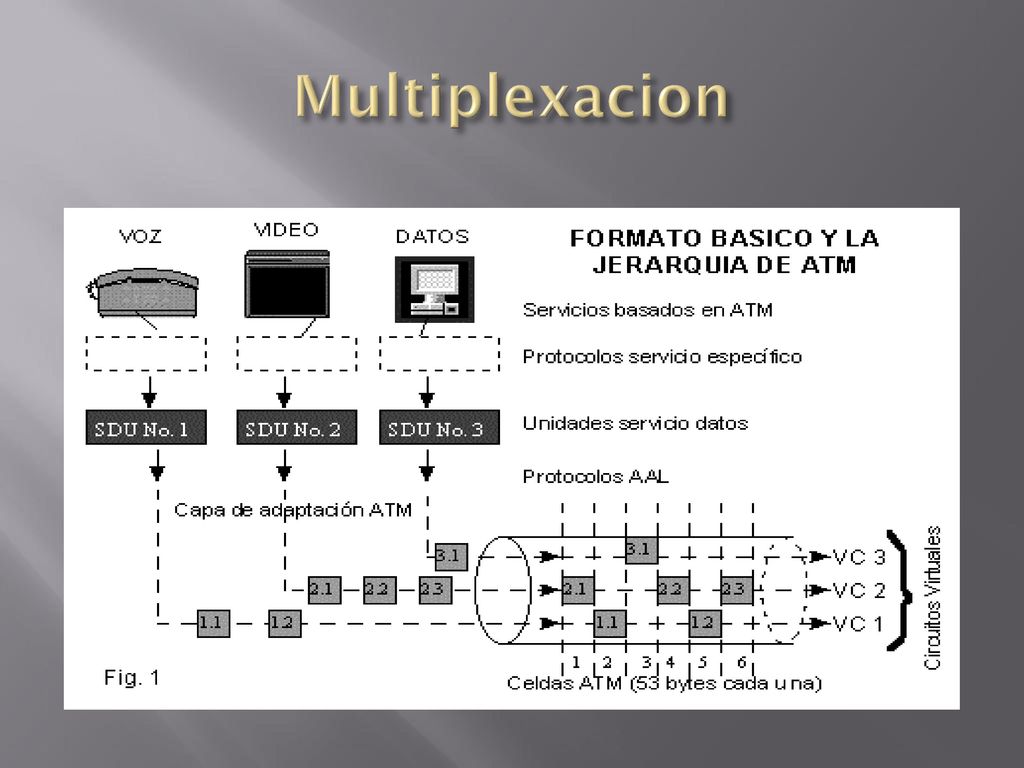

15 Multiplexacion

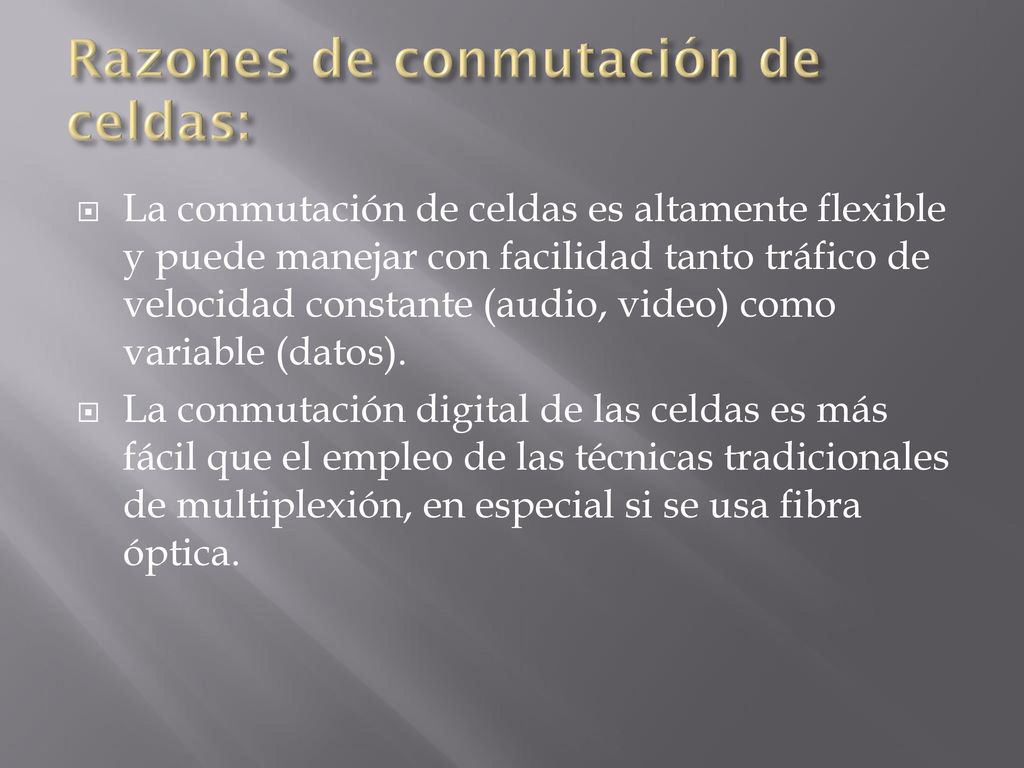

16 Razones de conmutación de celdas:
La conmutación de celdas es altamente flexible y puede manejar con facilidad tanto tráfico de velocidad constante (audio, video) como variable (datos). La conmutación digital de las celdas es más fácil que el empleo de las técnicas tradicionales de multiplexión, en especial si se usa fibra óptica.

17 4.Protocolo ATM El protocolo ATM consiste de tres niveles o capas básicas y 3 planos (y los planos son el plano de usuario, de control y de gestión).

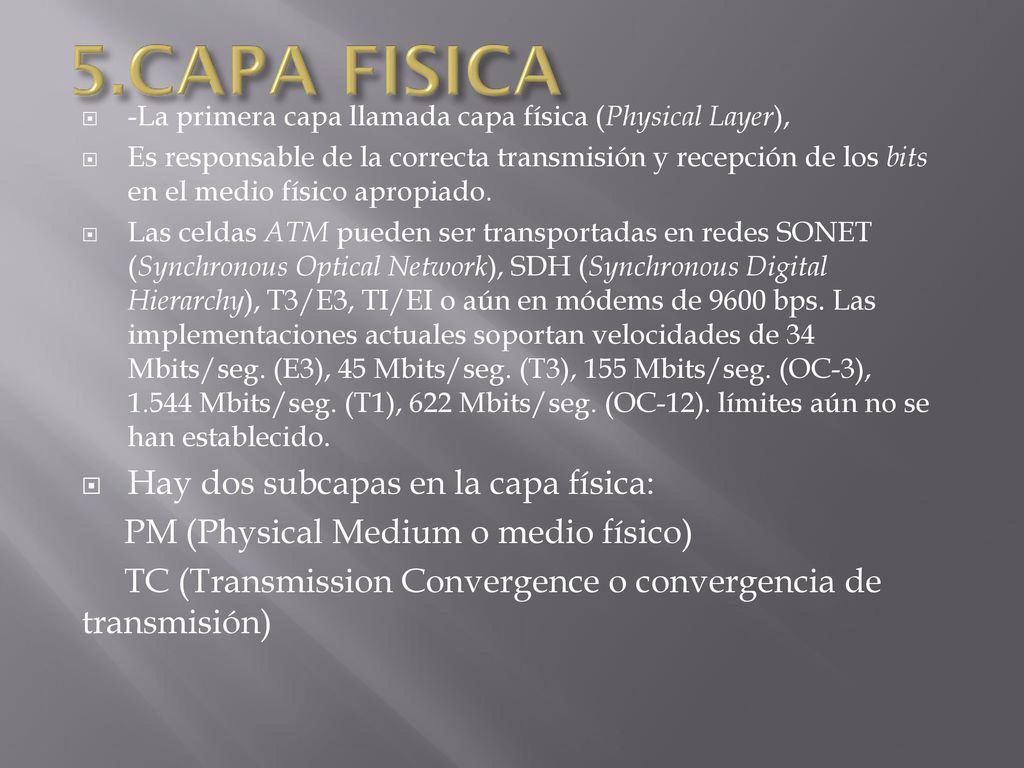

18 5.CAPA FISICA Hay dos subcapas en la capa física:
-La primera capa llamada capa física (Physical Layer), Es responsable de la correcta transmisión y recepción de los bits en el medio físico apropiado. Las celdas ATM pueden ser transportadas en redes SONET (Synchronous Optical Network), SDH (Synchronous Digital Hierarchy), T3/E3, TI/EI o aún en módems de 9600 bps. Las implementaciones actuales soportan velocidades de 34 Mbits/seg. (E3), 45 Mbits/seg. (T3), 155 Mbits/seg. (OC-3), Mbits/seg. (T1), 622 Mbits/seg. (OC-12). límites aún no se han establecido. Hay dos subcapas en la capa física: PM (Physical Medium o medio físico) TC (Transmission Convergence o convergencia de transmisión)

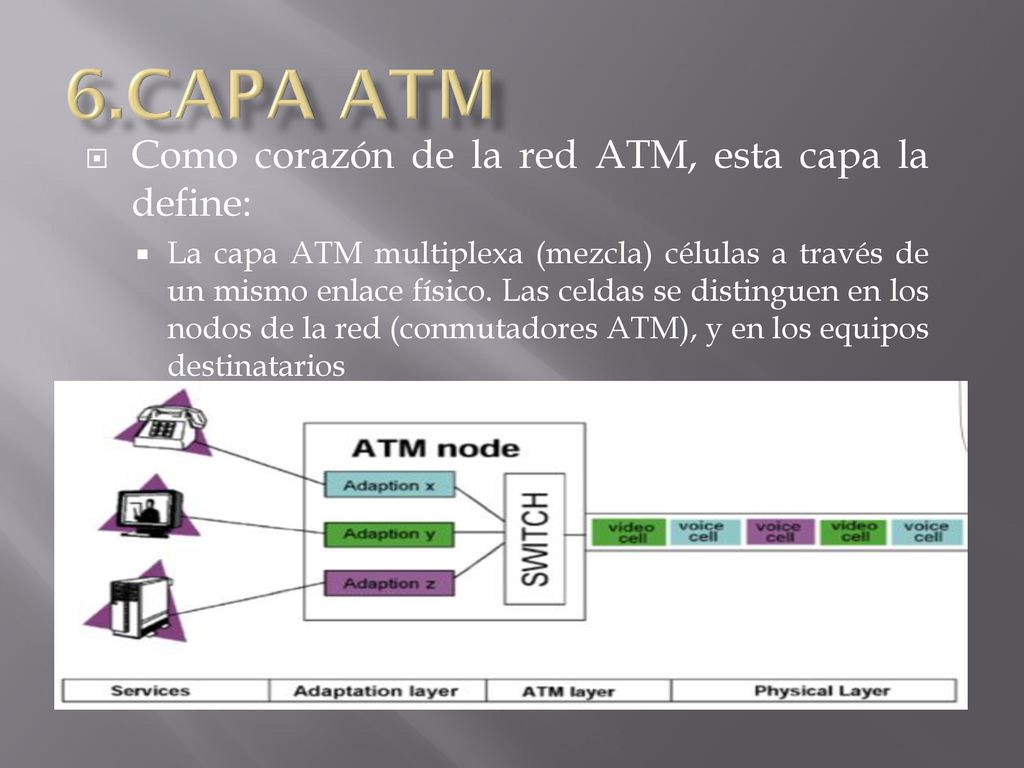

19 6.CAPA ATM Como corazón de la red ATM, esta capa la define:
La capa ATM multiplexa (mezcla) células a través de un mismo enlace físico. Las celdas se distinguen en los nodos de la red (conmutadores ATM), y en los equipos destinatarios

20 Se distinguen las siguientes interfaces:
UNI (User-Network Interface): define la línea entre el usuario y el primer nodo de la red ATM. NNI (Network-Network Interface): se aplica a la línea entre conmutadores ATM (en ATM el conmutador es el router)

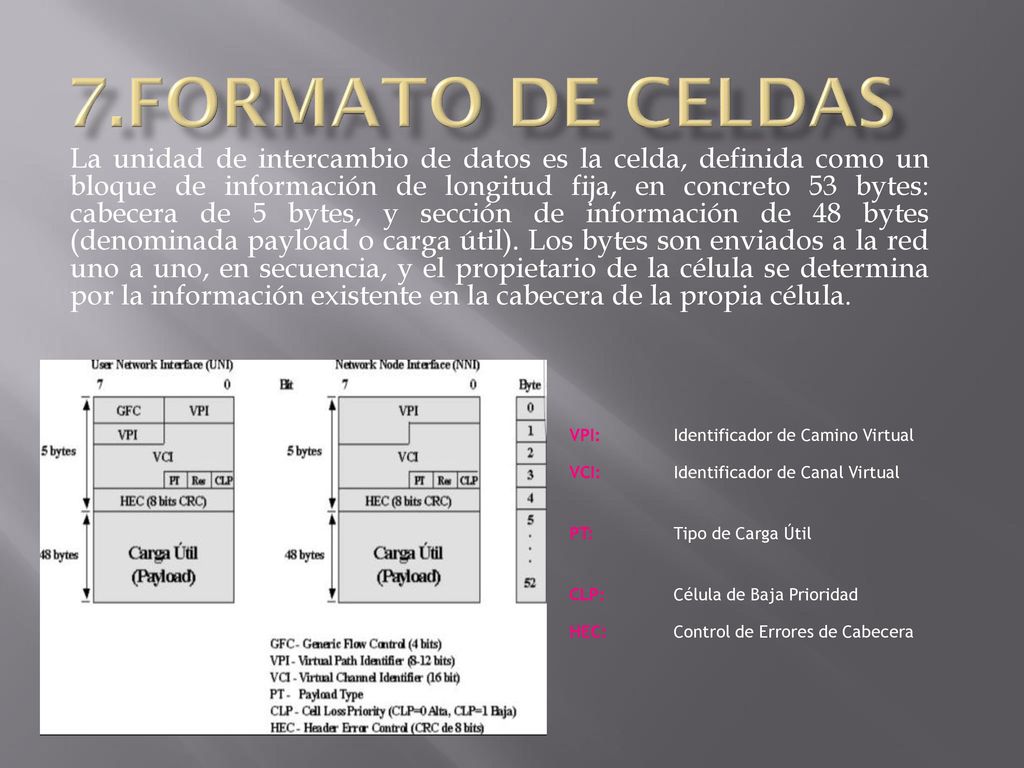

21 7.FORMATO DE CELDAS La unidad de intercambio de datos es la celda, definida como un bloque de información de longitud fija, en concreto 53 bytes: cabecera de 5 bytes, y sección de información de 48 bytes (denominada payload o carga útil). Los bytes son enviados a la red uno a uno, en secuencia, y el propietario de la célula se determina por la información existente en la cabecera de la propia célula. VPI: Identificador de Camino Virtual VCI: Identificador de Canal Virtual PT: Tipo de Carga Útil CLP: Célula de Baja Prioridad HEC: Control de Errores de Cabecera

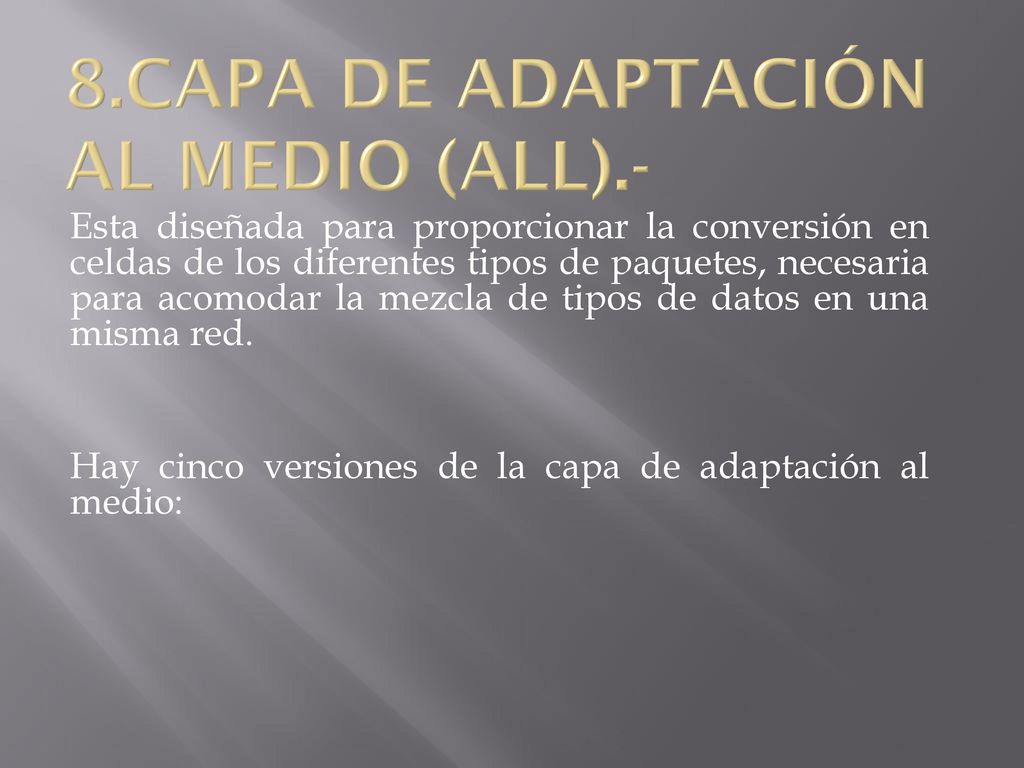

22 8.Capa de Adaptación al medio (ALL).-
Esta diseñada para proporcionar la conversión en celdas de los diferentes tipos de paquetes, necesaria para acomodar la mezcla de tipos de datos en una misma red. Hay cinco versiones de la capa de adaptación al medio:

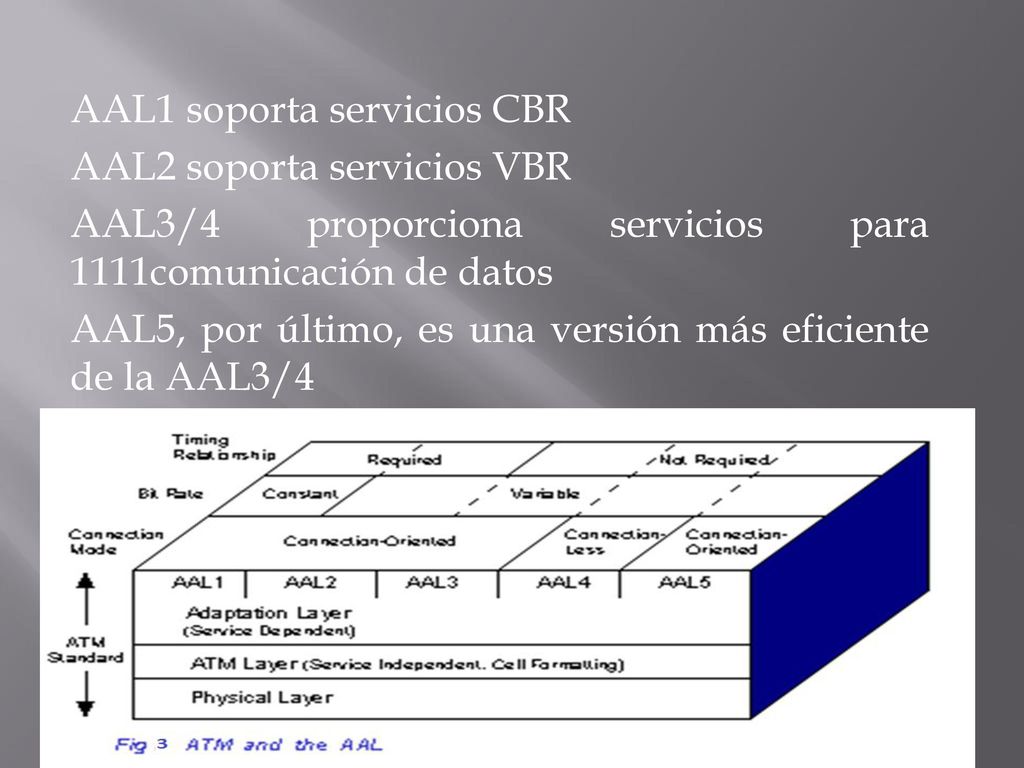

23 AAL1 soporta servicios CBR
AAL2 soporta servicios VBR AAL3/4 proporciona servicios para 1111comunicación de datos AAL5, por último, es una versión más eficiente de la AAL3/4

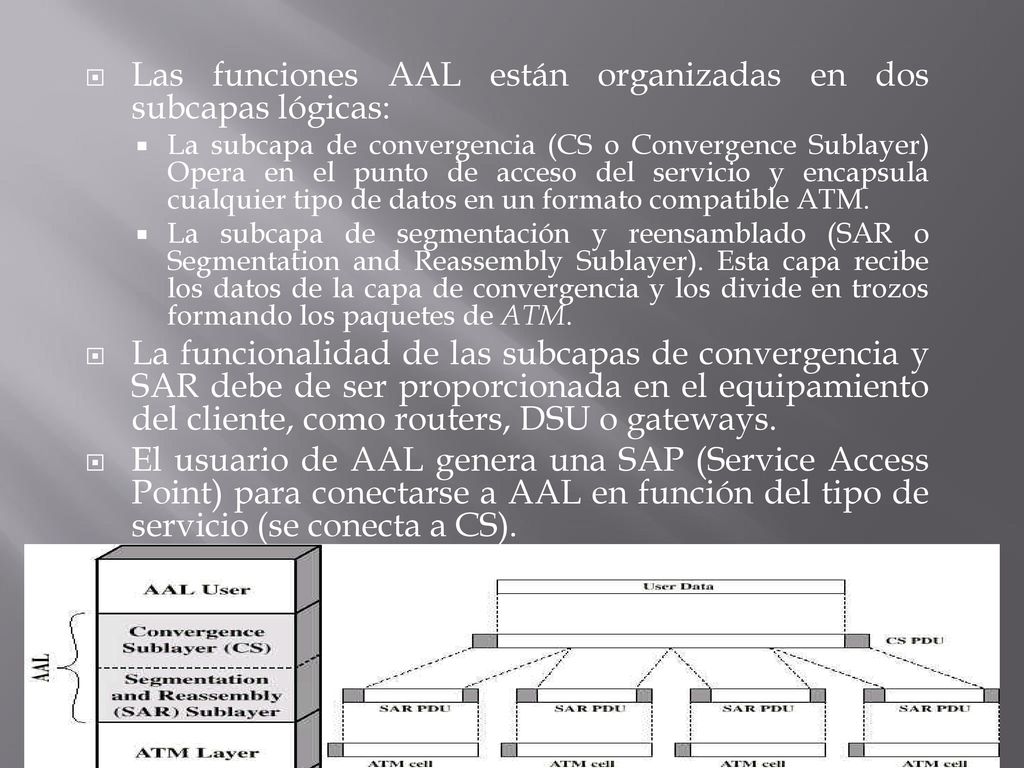

24 Las funciones AAL están organizadas en dos subcapas lógicas:
La subcapa de convergencia (CS o Convergence Sublayer) Opera en el punto de acceso del servicio y encapsula cualquier tipo de datos en un formato compatible ATM. La subcapa de segmentación y reensamblado (SAR o Segmentation and Reassembly Sublayer). Esta capa recibe los datos de la capa de convergencia y los divide en trozos formando los paquetes de ATM. La funcionalidad de las subcapas de convergencia y SAR debe de ser proporcionada en el equipamiento del cliente, como routers, DSU o gateways. El usuario de AAL genera una SAP (Service Access Point) para conectarse a AAL en función del tipo de servicio (se conecta a CS).

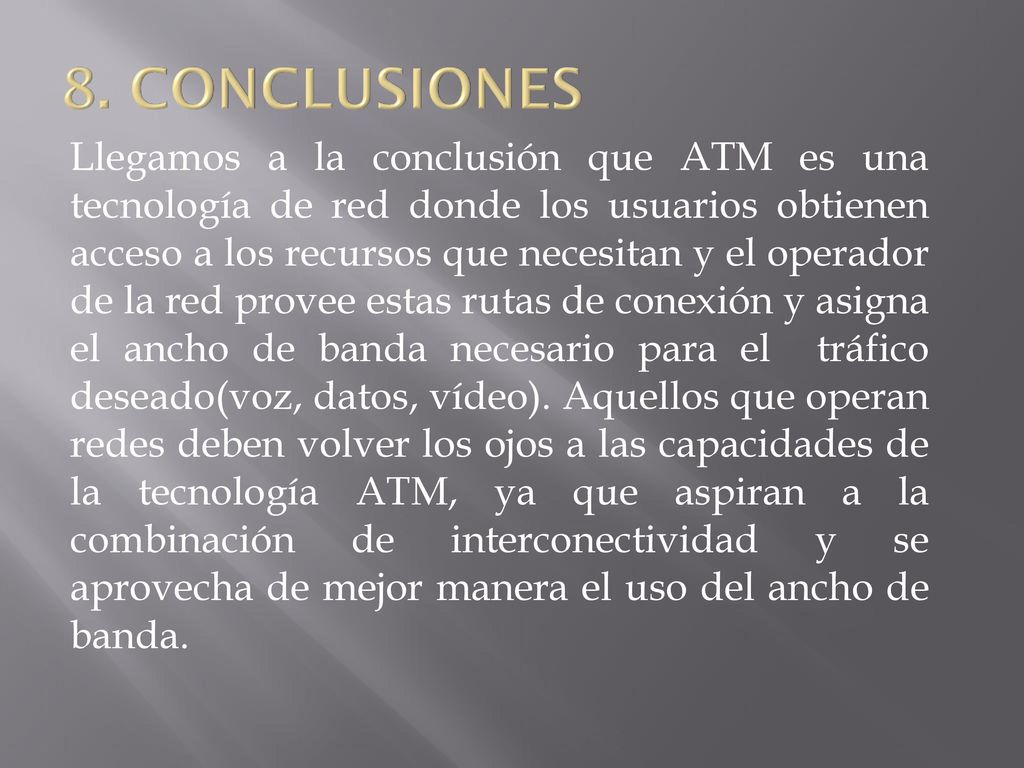

25 8. Conclusiones Llegamos a la conclusión que ATM es una tecnología de red donde los usuarios obtienen acceso a los recursos que necesitan y el operador de la red provee estas rutas de conexión y asigna el ancho de banda necesario para el tráfico deseado(voz, datos, vídeo). Aquellos que operan redes deben volver los ojos a las capacidades de la tecnología ATM, ya que aspiran a la combinación de interconectividad y se aprovecha de mejor manera el uso del ancho de banda.

26 Muchas gracias
