1 ATM ( Capa ATM )

2 Capa ATM La capa ATM se encarga del multiplexaje y conmutación de
celdas. Convergencia CS AAL Segmentación y reensamble SAR Control de flujo genérico Manejo de encabezado Translación VPI/VCI Multiplexaje / demultiplexaje ATM Desacoplamiento de celdas HEC (Header Error Control) Delineación de celdas Tramas de transmisión física TC Capa Física Temporización del bit Medio físico PM

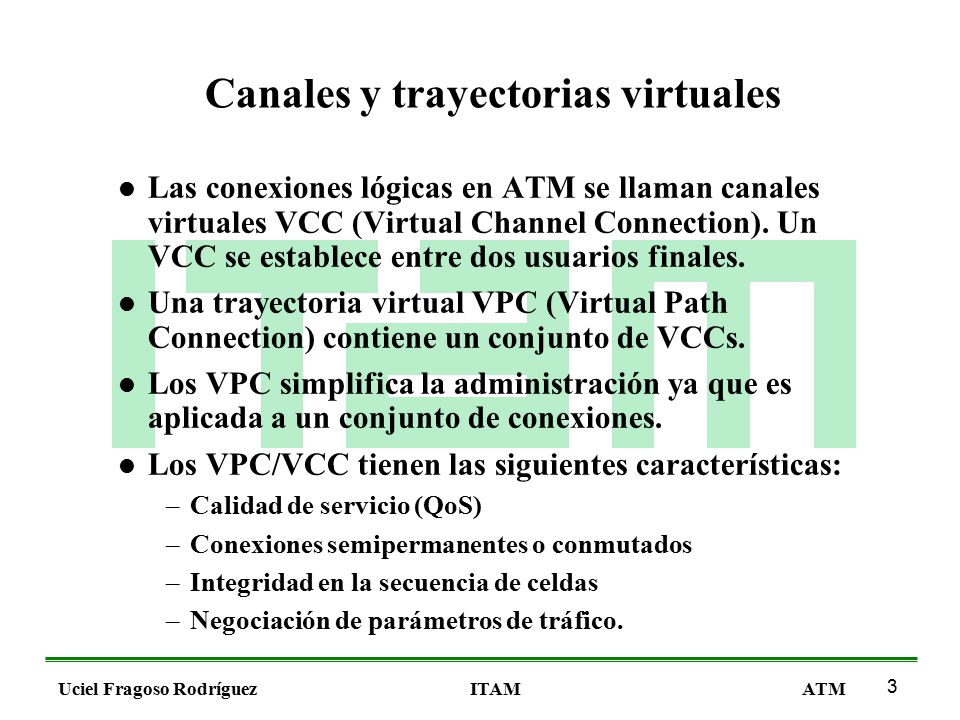

3 Canales y trayectorias virtuales
Las conexiones lógicas en ATM se llaman canales virtuales VCC (Virtual Channel Connection). Un VCC se establece entre dos usuarios finales. Una trayectoria virtual VPC (Virtual Path Connection) contiene un conjunto de VCCs. Los VPC simplifica la administración ya que es aplicada a un conjunto de conexiones. Los VPC/VCC tienen las siguientes características: Calidad de servicio (QoS) Conexiones semipermanentes o conmutados Integridad en la secuencia de celdas Negociación de parámetros de tráfico. La unidad básica de conmutación B-ISDN es el canal virtual. Un canal virtual es establecido entre usuarios finales, entre usuario-red (para señalización) o entre red-red (para administración y ruteo). Una trayectoria virtual es un conjunto de canales virtuales que tienen los mismos puntos finales, por lo que todas las celdas de los diferentes canales virtuales fluyendo en una única trayectoria virtual son conmutadas conjuntamente.

4 Tipos de conexión ATM Tipos de conexión:
VCIa VCIb VPIa VCIc Enlace Físico ATM VCIa VCIb VPIb VCIc VCId VPIc VCIa VCIb VCIc Tipos de conexión: - PVC (Permanet Virtual Circuit) - SVC (Switched Virtual Circuit) Tipos de identificadores: - VPI (Virtual Path Identifier) - VCI (Virtual Channel Identifier)

5 Terminología VC link.- Una vía de transporte de celdas entre un punto donde el valor de VCI es asignado y el punto donde ese valor se termina o se cambia. VCI.- Identifica un VC link para un VPC dado. VCC.- Concatenación de VC links. VP link.- Un grupo de VC links, identificados por un solo valor de VPI entre un punto donde el valor de VPI es asignado y el punto donde ese valor se termina o se cambia. VPI.- Identifica a un VP link VPC.- Concatenación de VP links.

6 Relación entre VC y VP VCC (Virtual Channel Connection) VC link
VP link VPC (Virtual Path Connection)

7 Conmutación de celdas A C B D VCC VPC VPI=0 VCI=33 VPI=0 VCI=38 VPI=1
anterior VPI / VCI nuevo # Pto. B D 0, 45 0, 33 . 1 . 1, 40 1, 44 .

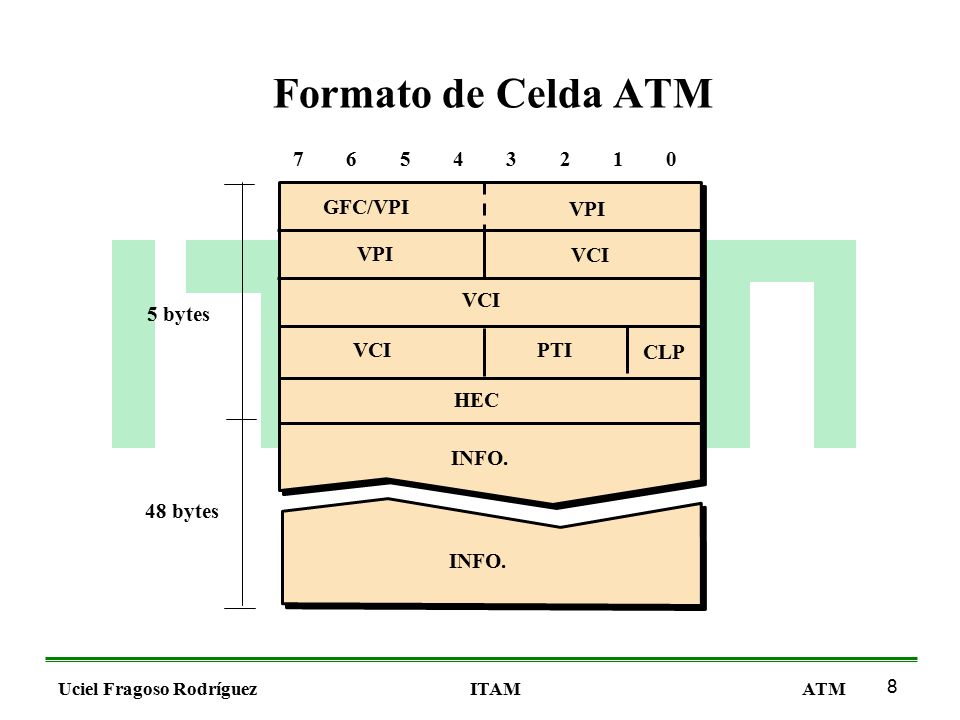

8 Formato de Celda ATM 7 6 5 4 3 2 1 0 GFC/VPI VPI VPI VCI VCI 5 bytes
GFC/VPI VPI VPI VCI VCI 5 bytes VCI PTI CLP HEC INFO. 48 bytes INFO.

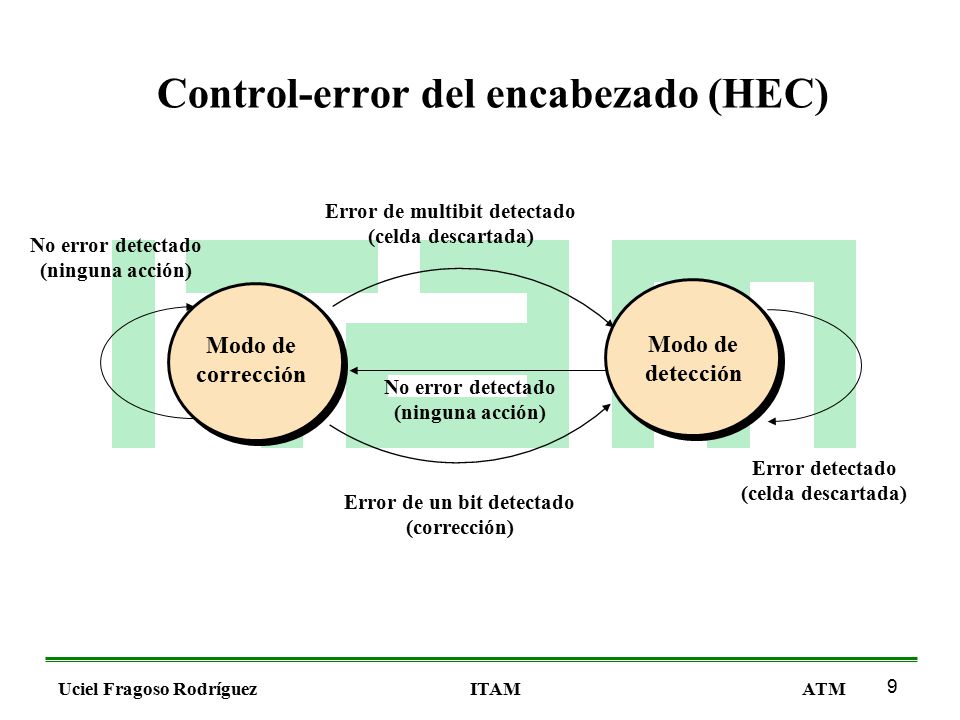

9 Control-error del encabezado (HEC)
Error de multibit detectado (celda descartada) No error detectado (ninguna acción) Modo de corrección Modo de detección No error detectado (ninguna acción) Error detectado (celda descartada) Error de un bit detectado (corrección)

10 Conmutador ATM de matriz (crossbar)
Punto de cruce 1 IC 2 IC N IC OC OC OC 1 2 N

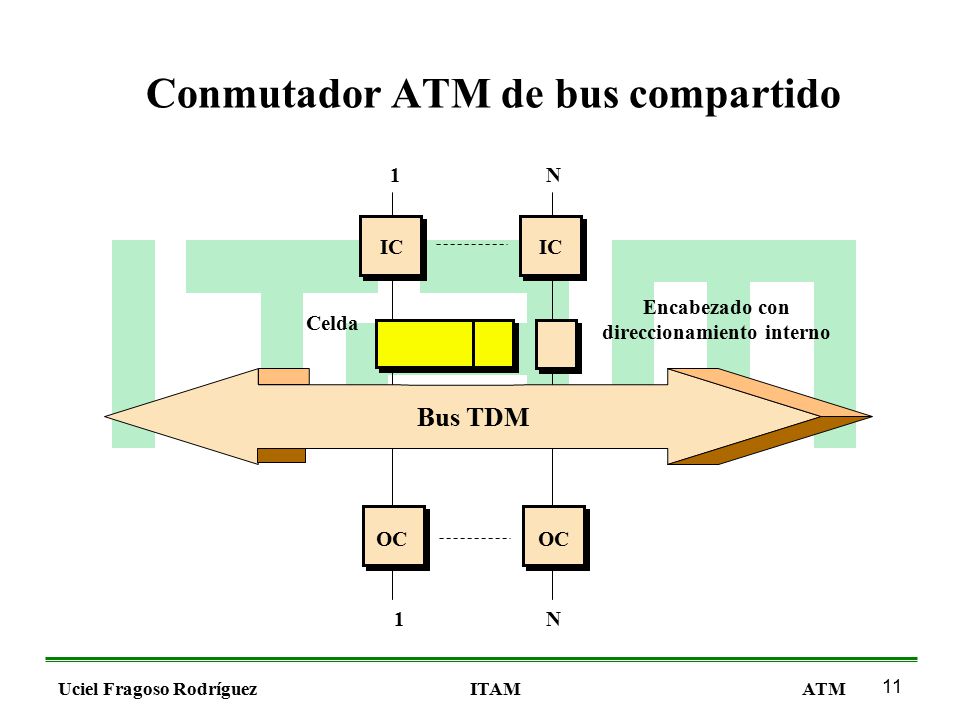

11 Conmutador ATM de bus compartido
1 N IC IC Encabezado con direccionamiento interno Celda Bus TDM OC OC 1 N

12 Conmutador ATM Banyan Celda 0110 Encabezado de autoruteo El switch
El switch lleva a la celda a la misma salida 0110 1 Las celdas entran por cualquier puerto 1 1

13 Conmutador ATM de Broadcast
Puertos de entrada 1 Puertos de salida 2 3 1 4 2 3 4 matriz 4 x 4 Descarte
