ATM M.C. JUAN ANTONIO GUERRERO IBAÑEZ

2 INTRODUCCION ATM es un estandar de la ITU-T para Cell Relay en donde mucha informacion de multiples tipos de servicios, tales como voz, datos o videos son transportadas a traves de celulas pequeñas de tamaño fijo. Las redes ATM son orientadas a conexion.

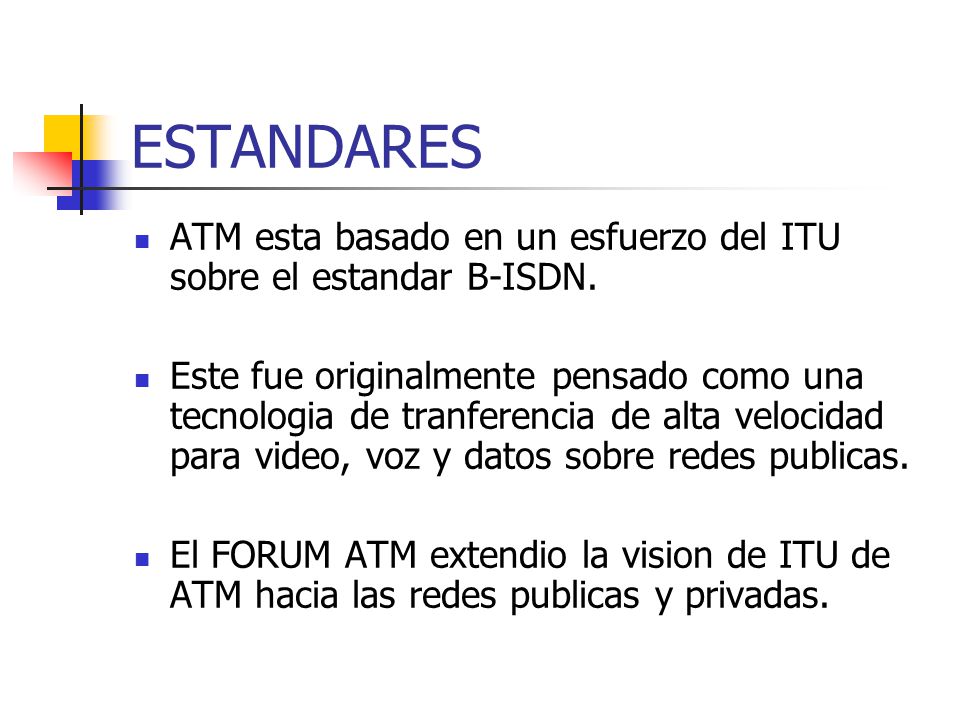

3 ESTANDARES ATM esta basado en un esfuerzo del ITU sobre el estandar B-ISDN. Este fue originalmente pensado como una tecnologia de tranferencia de alta velocidad para video, voz y datos sobre redes publicas. El FORUM ATM extendio la vision de ITU de ATM hacia las redes publicas y privadas. sad

4 DISPOSITIVOS Y AMBIENTE DE RED
ATM es una tecnologia de multiplexacion y conmutacion de celdas que combina los beneficios de conmutacion de circuitos (Transmision constante) y la conmutacion de paquetes (trafico intermitente). Proporciona anchos de banda de gran velocidad (Mbps)

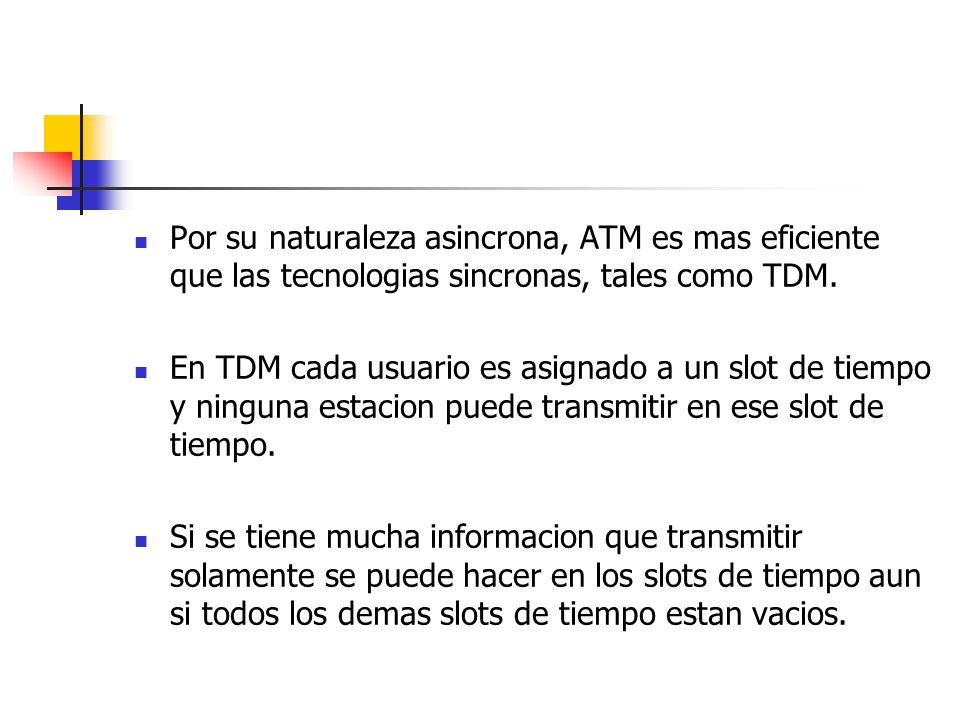

5 Por su naturaleza asincrona, ATM es mas eficiente que las tecnologias sincronas, tales como TDM.
En TDM cada usuario es asignado a un slot de tiempo y ninguna estacion puede transmitir en ese slot de tiempo. Si se tiene mucha informacion que transmitir solamente se puede hacer en los slots de tiempo aun si todos los demas slots de tiempo estan vacios.

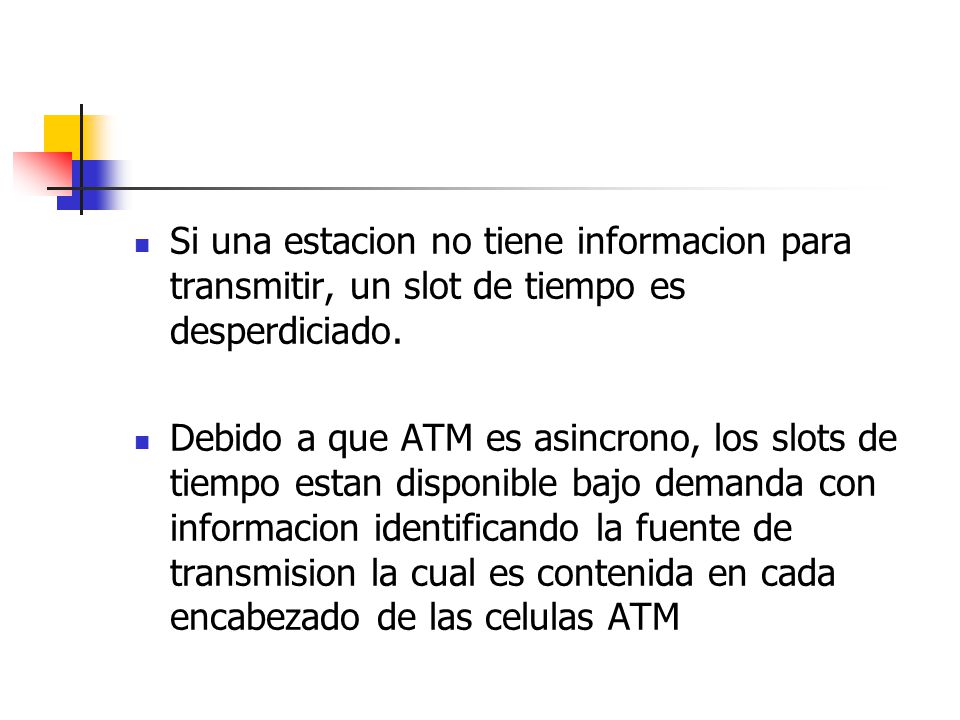

6 Si una estacion no tiene informacion para transmitir, un slot de tiempo es desperdiciado.
Debido a que ATM es asincrono, los slots de tiempo estan disponible bajo demanda con informacion identificando la fuente de transmision la cual es contenida en cada encabezado de las celulas ATM

7 Arquitectura de un nodo ATM
ATM puede ser considerado como una tecnologia de conmutacion de paquetes con las siguientes caracteristicas: Paquetes pequeños y constantes Es de naturaleza conmutada y orientada a conexion Los nodos no tienen mecanismos para el control de errores o control de flujo.

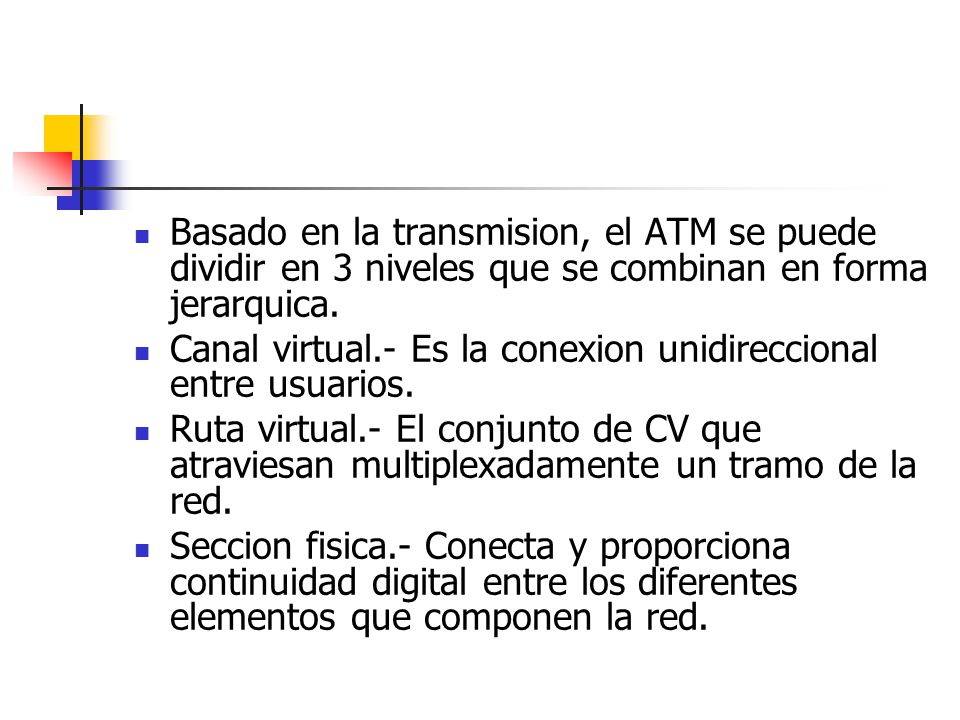

8 Basado en la transmision, el ATM se puede dividir en 3 niveles que se combinan en forma jerarquica.
Canal virtual.- Es la conexion unidireccional entre usuarios. Ruta virtual.- El conjunto de CV que atraviesan multiplexadamente un tramo de la red. Seccion fisica.- Conecta y proporciona continuidad digital entre los diferentes elementos que componen la red.

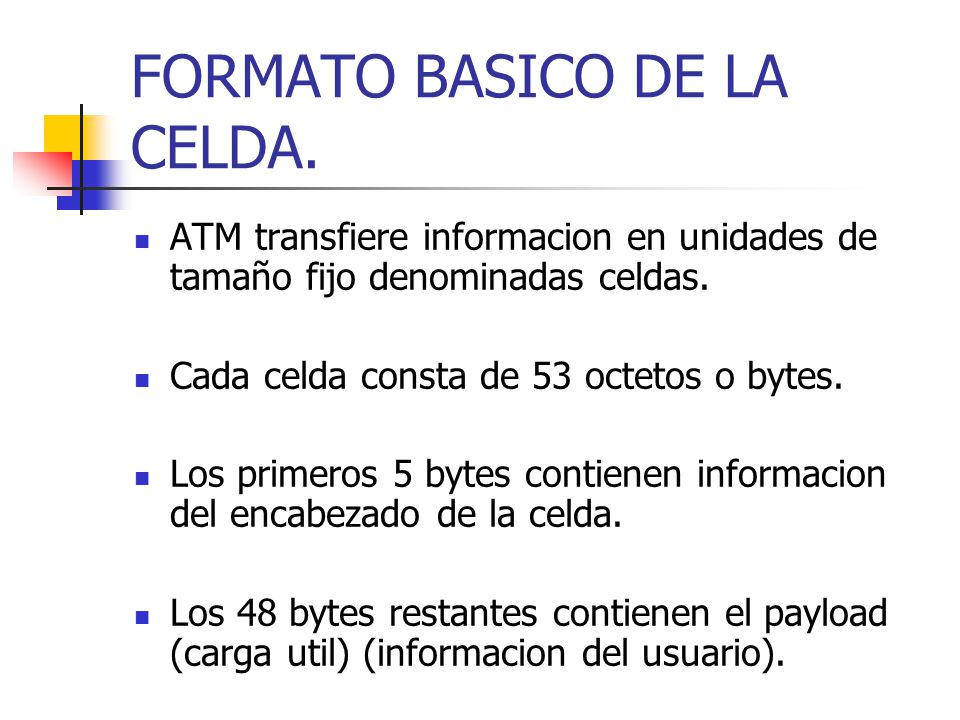

9 FORMATO BASICO DE LA CELDA.
ATM transfiere informacion en unidades de tamaño fijo denominadas celdas. Cada celda consta de 53 octetos o bytes. Los primeros 5 bytes contienen informacion del encabezado de la celda. Los 48 bytes restantes contienen el payload (carga util) (informacion del usuario).

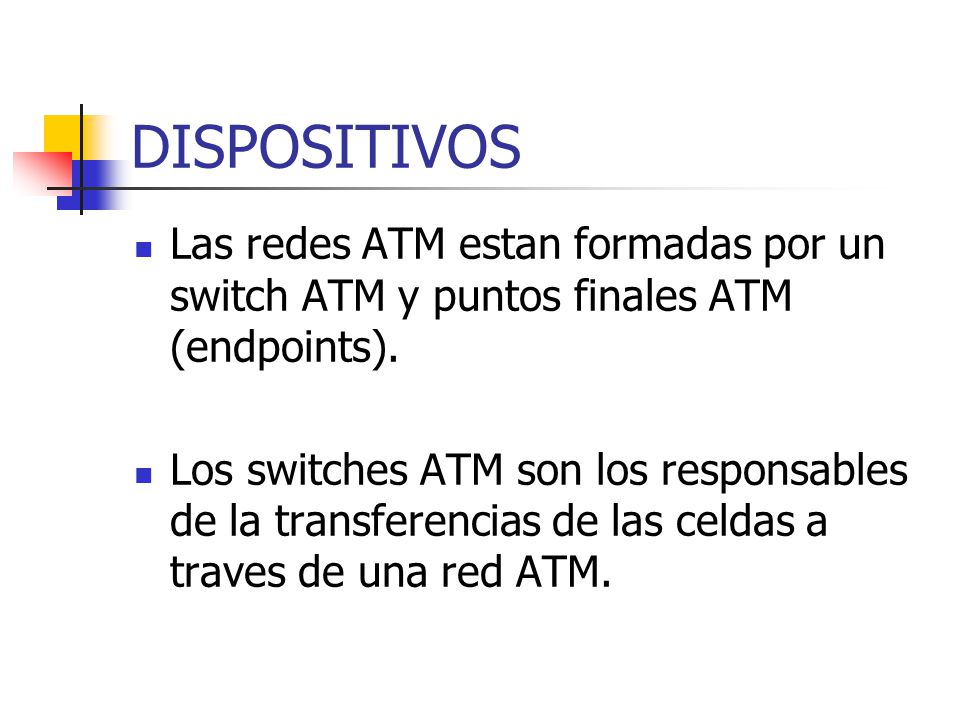

10 DISPOSITIVOS Las redes ATM estan formadas por un switch ATM y puntos finales ATM (endpoints). Los switches ATM son los responsables de la transferencias de las celdas a traves de una red ATM.

11 El trabajo de un switch esta bien definido:
Acepta las celulas que provienen de un endpoint o algun otro switch ATM. Despues lee y actualiza la informacion de la cabecera de la celda. Rapidamente dirige la celda a una interfaz de salida hacia su destino.

12 Un endpoint ATM contiene un adaptador de interface de red ATM.
Ejemplos de endpoints son: Workstation. Routers. DSU (Digital Service Unit). Switches LAN. CODECs (Coder-Decoder).

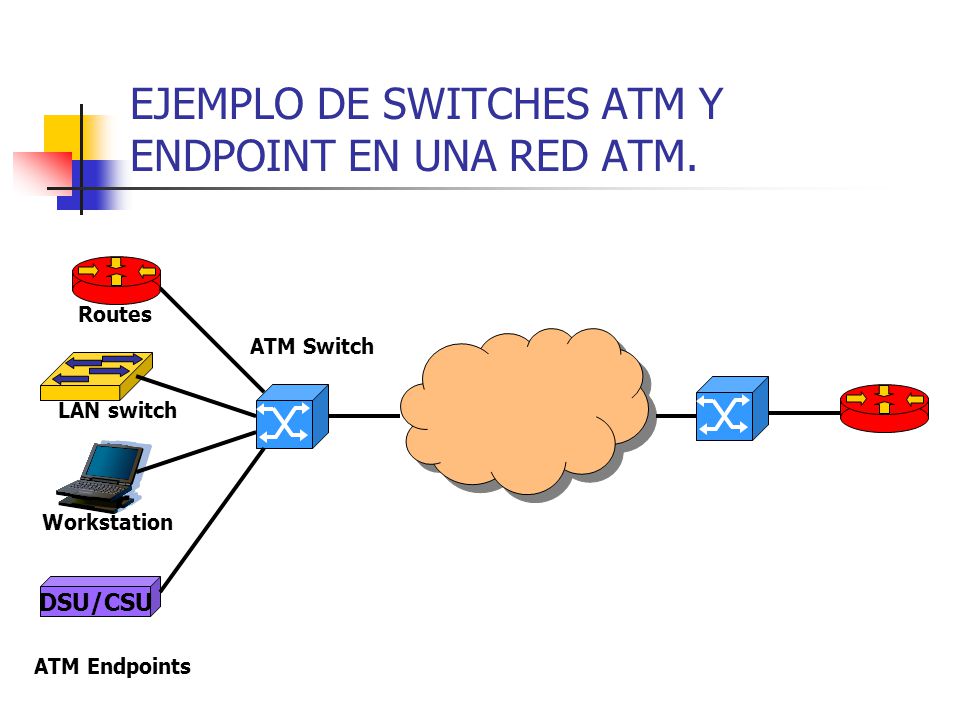

13 EJEMPLO DE SWITCHES ATM Y ENDPOINT EN UNA RED ATM.
Routes ATM Switch LAN switch Workstation DSU/CSU ATM Endpoints

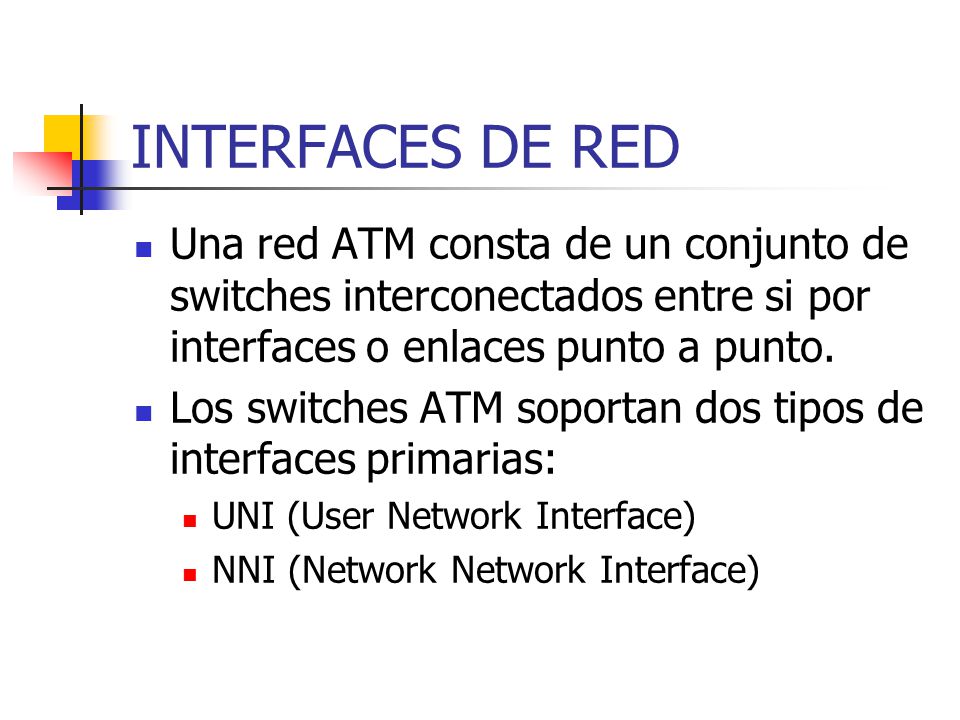

14 INTERFACES DE RED Una red ATM consta de un conjunto de switches interconectados entre si por interfaces o enlaces punto a punto. Los switches ATM soportan dos tipos de interfaces primarias: UNI (User Network Interface) NNI (Network Network Interface)

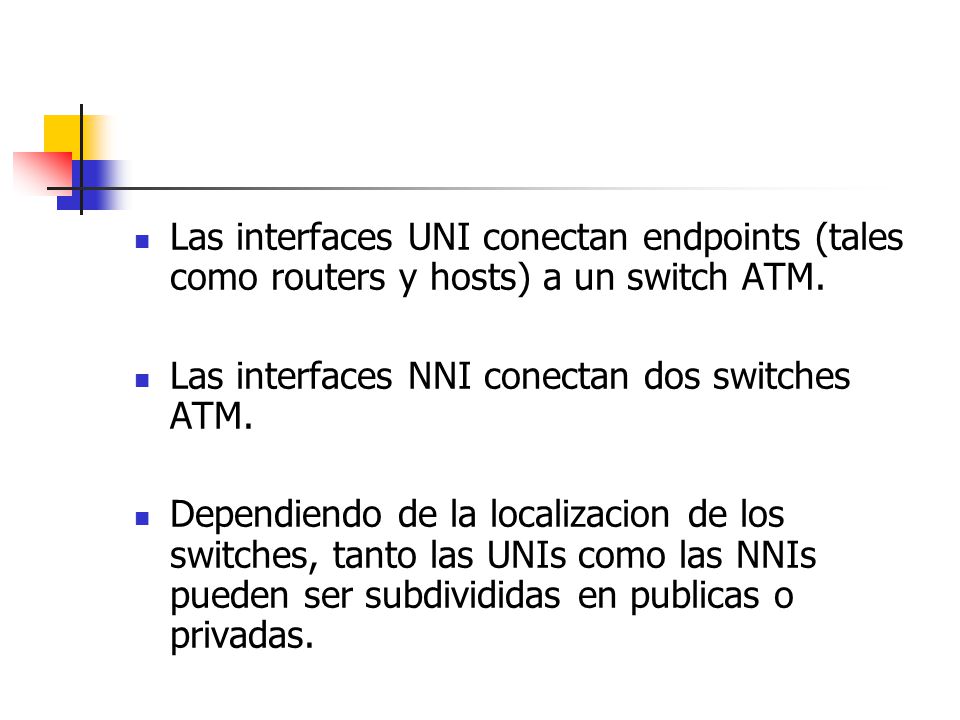

15 Las interfaces UNI conectan endpoints (tales como routers y hosts) a un switch ATM.
Las interfaces NNI conectan dos switches ATM. Dependiendo de la localizacion de los switches, tanto las UNIs como las NNIs pueden ser subdivididas en publicas o privadas.

16 Un UNI privado conecta un Endpoint ATM y un switch ATM privado.
Su contraparte publica conecta un endpoint o switch privado a un switch publico. Un NNI privado conecta dos switches dentro de la misma seccion privada. Un NNI publico conecta dos switches dentro de la misma seccion publica.

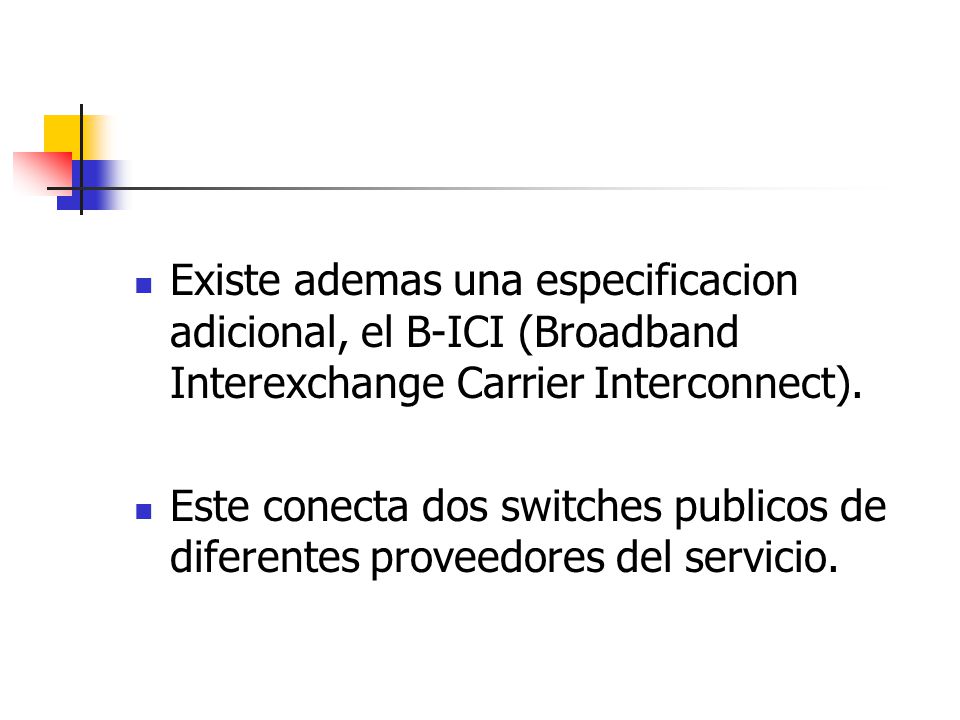

17 Existe ademas una especificacion adicional, el B-ICI (Broadband Interexchange Carrier Interconnect).
Este conecta dos switches publicos de diferentes proveedores del servicio.

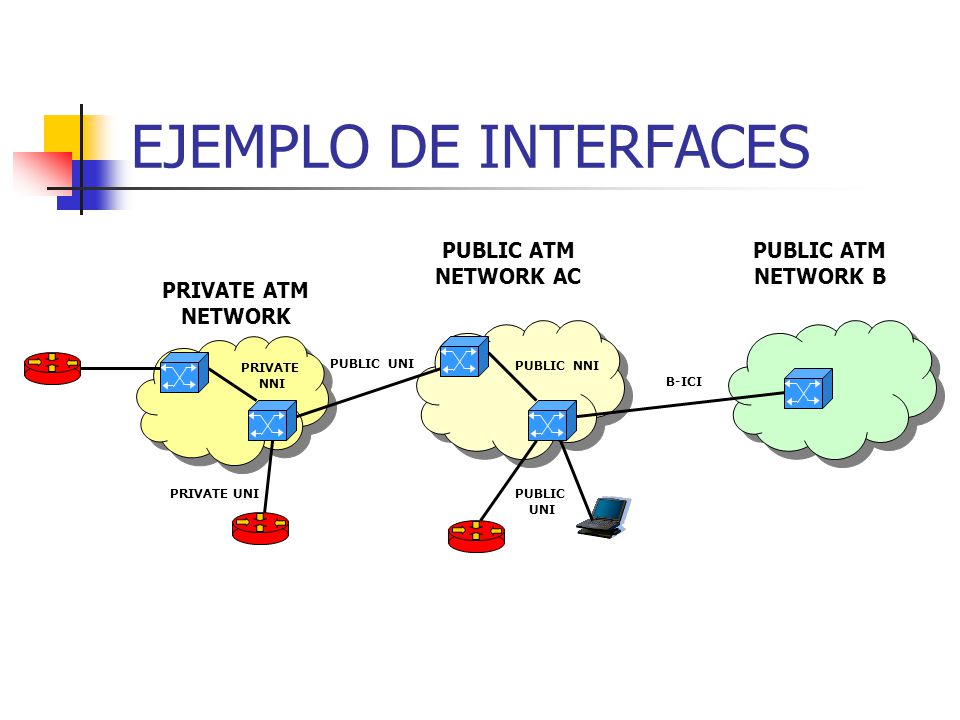

18 EJEMPLO DE INTERFACES PUBLIC ATM NETWORK AC PUBLIC ATM NETWORK B
PRIVATE ATM NETWORK PRIVATE NNI PUBLIC UNI PUBLIC NNI B-ICI PRIVATE UNI PUBLIC UNI

19 FORMATO DEL ENCABEZADO DE LA CELDA ATM

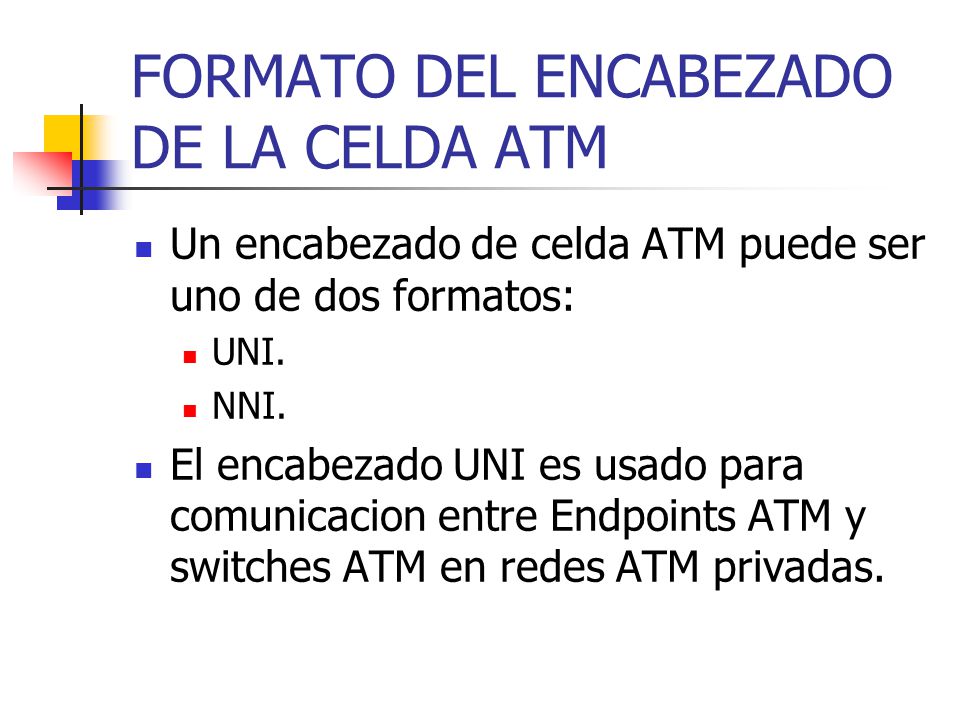

Un encabezado de celda ATM puede ser uno de dos formatos: UNI. NNI. El encabezado UNI es usado para comunicacion entre Endpoints ATM y switches ATM en redes ATM privadas.

20 El encabezado NNI es usado para comunicaciones entre switches ATM

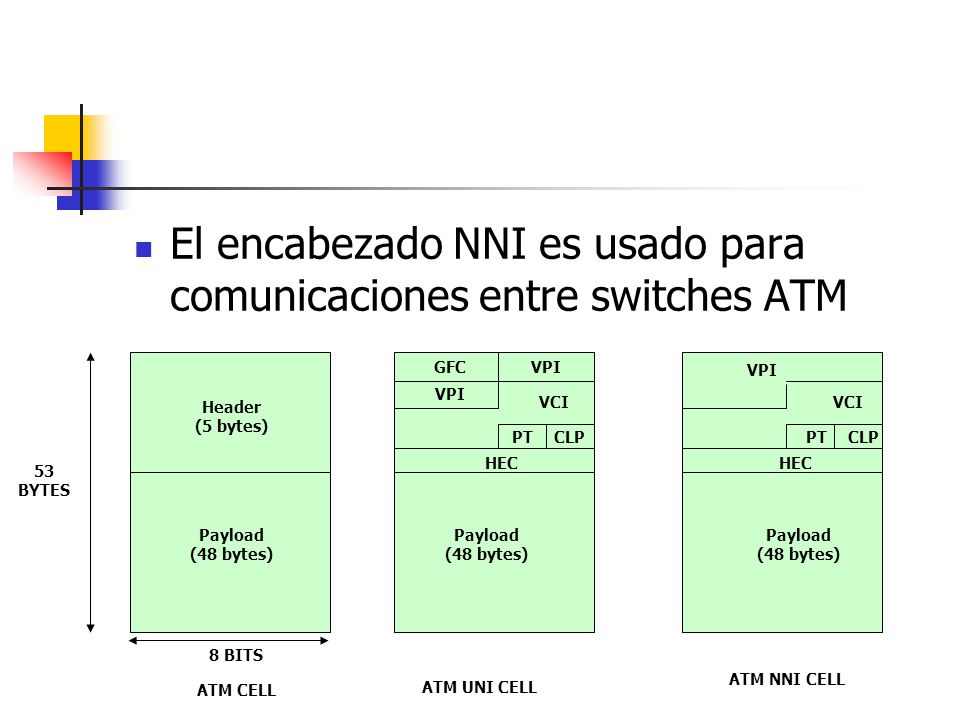

Header (5 bytes) Payload (48 bytes) VPI VCI PT CLP HEC GFC 53 BYTES 8 BITS ATM NNI CELL ATM CELL ATM UNI CELL

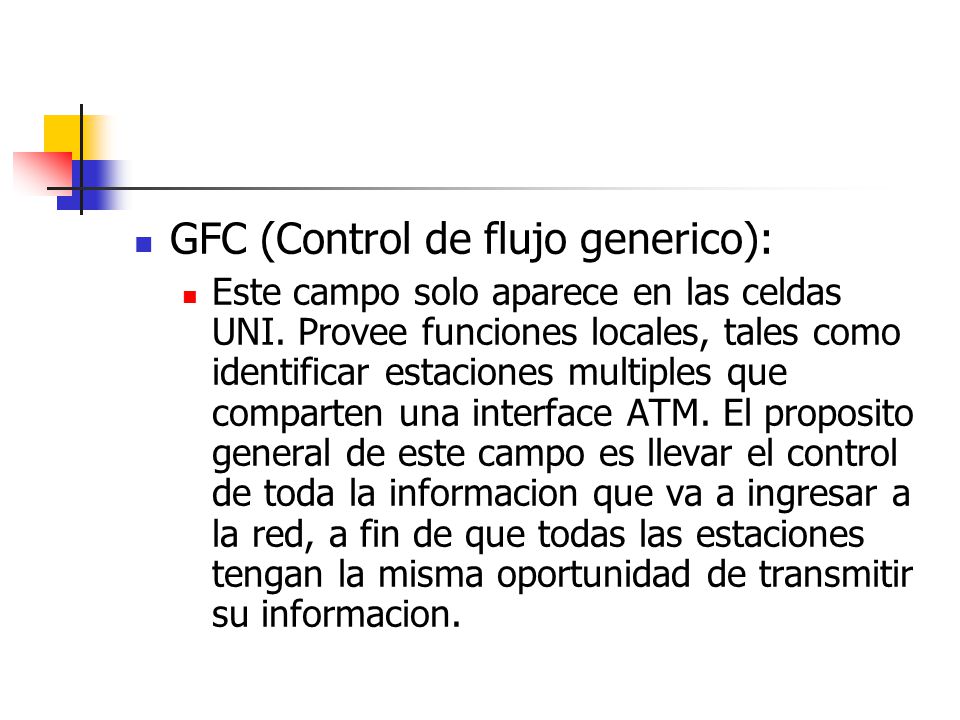

21 GFC (Control de flujo generico):
Este campo solo aparece en las celdas UNI. Provee funciones locales, tales como identificar estaciones multiples que comparten una interface ATM. El proposito general de este campo es llevar el control de toda la informacion que va a ingresar a la red, a fin de que todas las estaciones tengan la misma oportunidad de transmitir su informacion.

22 VPI (Identificador de Ruta Virtual):

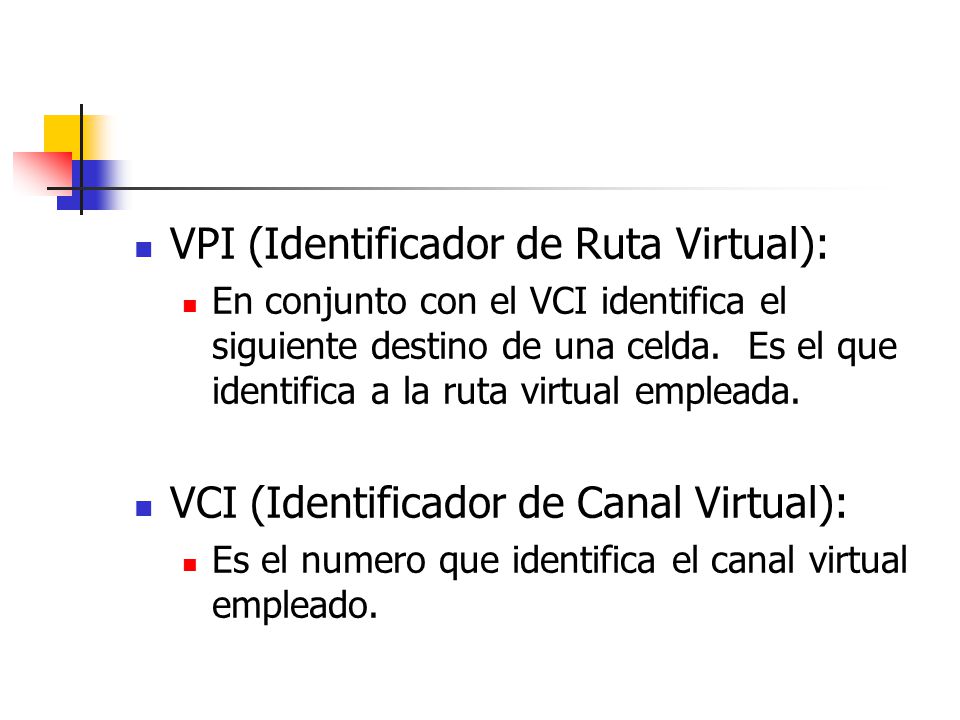

En conjunto con el VCI identifica el siguiente destino de una celda. Es el que identifica a la ruta virtual empleada. VCI (Identificador de Canal Virtual): Es el numero que identifica el canal virtual empleado.

23 PT (Tipo de Informacion):

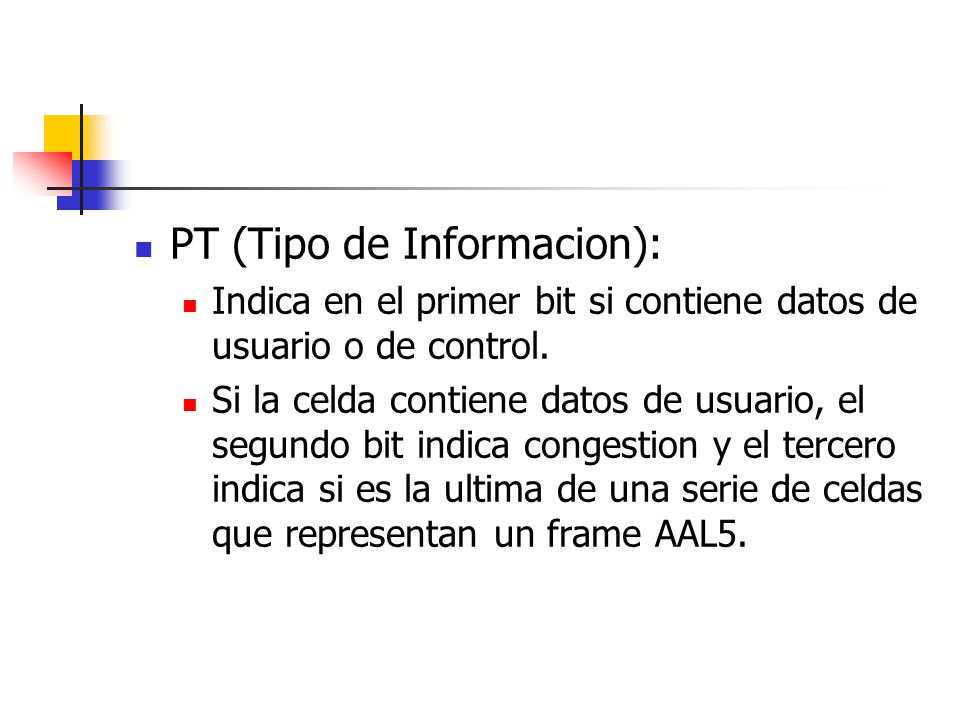

Indica en el primer bit si contiene datos de usuario o de control. Si la celda contiene datos de usuario, el segundo bit indica congestion y el tercero indica si es la ultima de una serie de celdas que representan un frame AAL5.

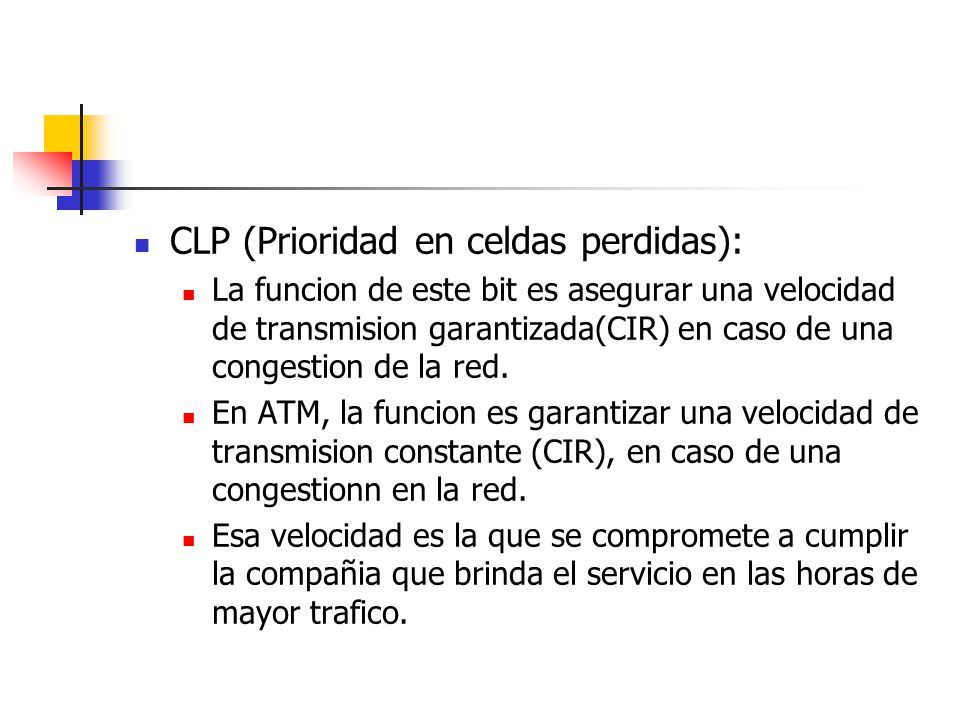

24 CLP (Prioridad en celdas perdidas):
La funcion de este bit es asegurar una velocidad de transmision garantizada(CIR) en caso de una congestion de la red. En ATM, la funcion es garantizar una velocidad de transmision constante (CIR), en caso de una congestionn en la red. Esa velocidad es la que se compromete a cumplir la compañia que brinda el servicio en las horas de mayor trafico.

25 HEC (Control de Error del Encabezado):
Este campo proporciona la verificacion de error para los otros cuatro bytes del encabezado. Los 8 bits de este campo proporcionan suficiente redundancia para detectar con una alta probabilidad los errores que pudiesen presentarse en los otros bytes.

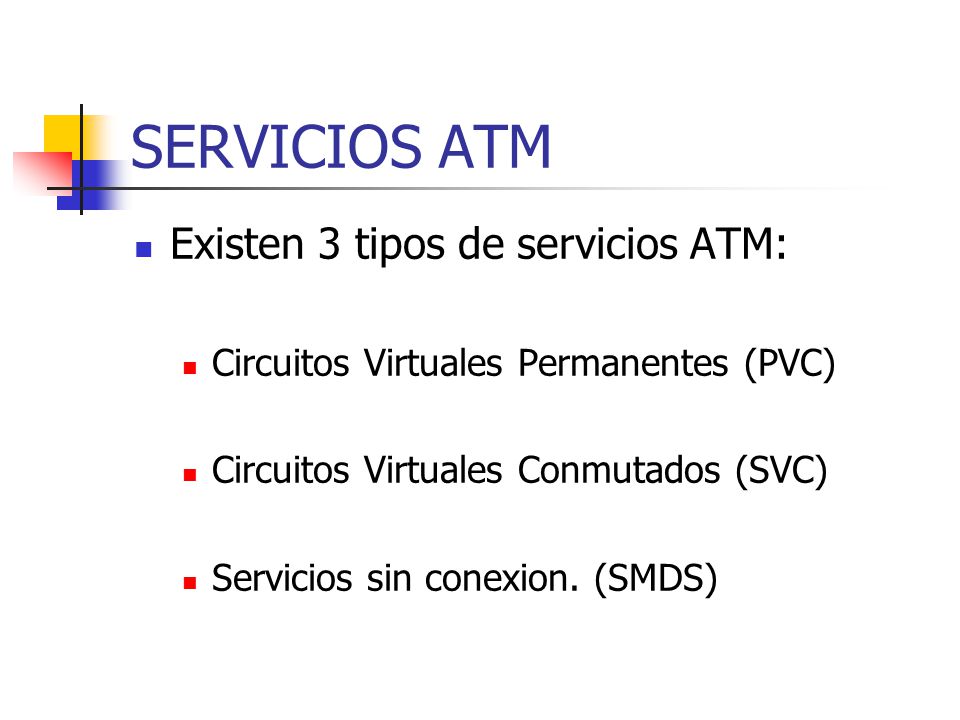

26 SERVICIOS ATM Existen 3 tipos de servicios ATM:
Circuitos Virtuales Permanentes (PVC) Circuitos Virtuales Conmutados (SVC) Servicios sin conexion. (SMDS)

27 Un PVC permite la conectividad directa entre sitios
Un PVC permite la conectividad directa entre sitios. Es similar a una linea dedicada. Ventaja: No requiere call setup entre los switches. Desventaja: Conectividad estatica y configuracion manual.

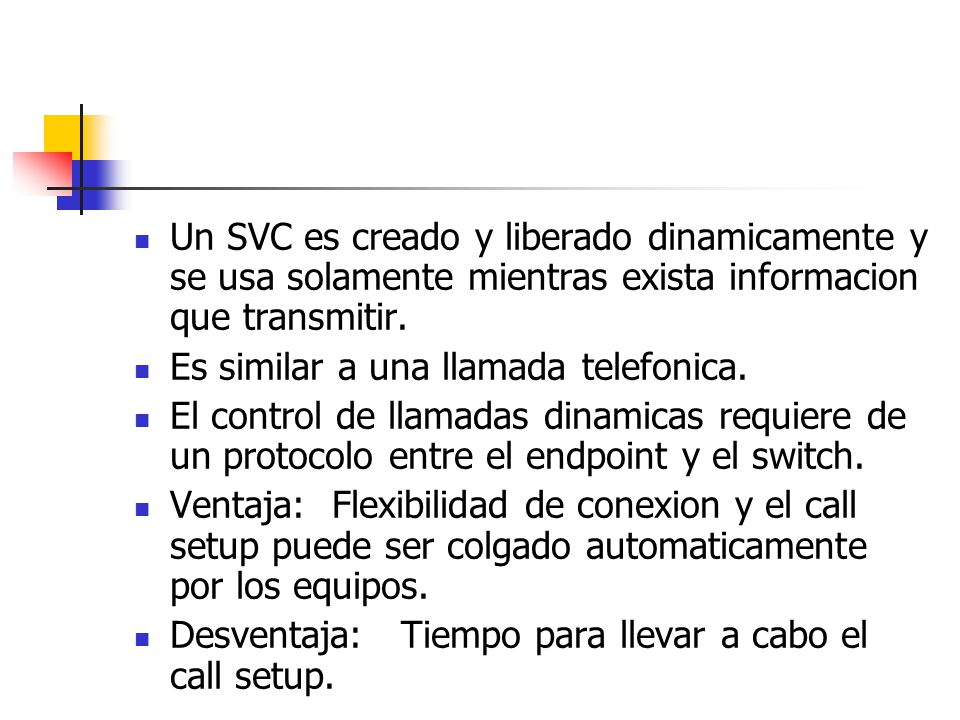

28 Un SVC es creado y liberado dinamicamente y se usa solamente mientras exista informacion que transmitir. Es similar a una llamada telefonica. El control de llamadas dinamicas requiere de un protocolo entre el endpoint y el switch. Ventaja: Flexibilidad de conexion y el call setup puede ser colgado automaticamente por los equipos. Desventaja: Tiempo para llevar a cabo el call setup.

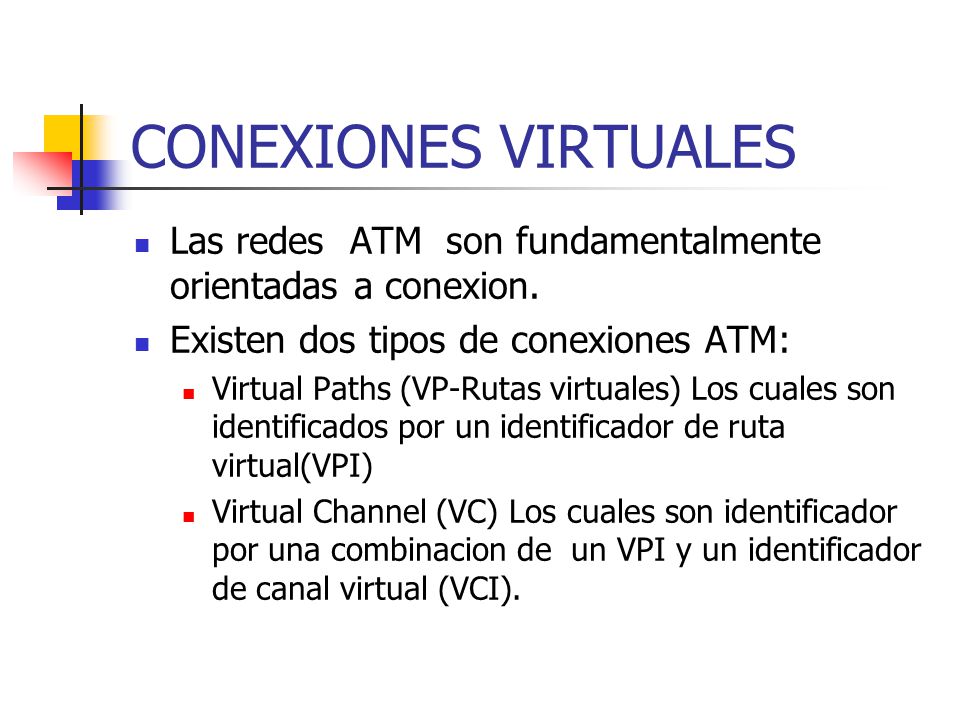

29 CONEXIONES VIRTUALES Las redes ATM son fundamentalmente orientadas a conexion. Existen dos tipos de conexiones ATM: Virtual Paths (VP-Rutas virtuales) Los cuales son identificados por un identificador de ruta virtual(VPI) Virtual Channel (VC) Los cuales son identificador por una combinacion de un VPI y un identificador de canal virtual (VCI).

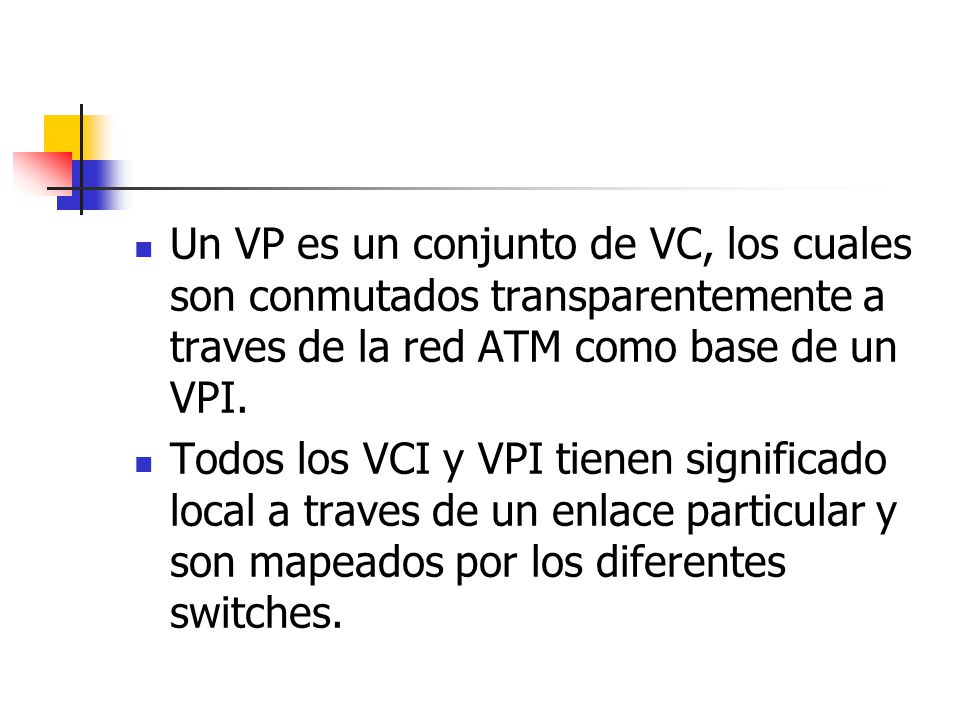

30 Un VP es un conjunto de VC, los cuales son conmutados transparentemente a traves de la red ATM como base de un VPI. Todos los VCI y VPI tienen significado local a traves de un enlace particular y son mapeados por los diferentes switches.

31 Una ruta de transmision es un conjunto de VP.
VCs VCs VCs VCs

32 MODELO DE REFERENCIA ATM
La arquitectura ATM utiliza un modelo logico para describir la funcionalidad que soporta. La funcionalidad de ATM corresponden a la capa fisica y parte de la capa de enlace del modelo OSI

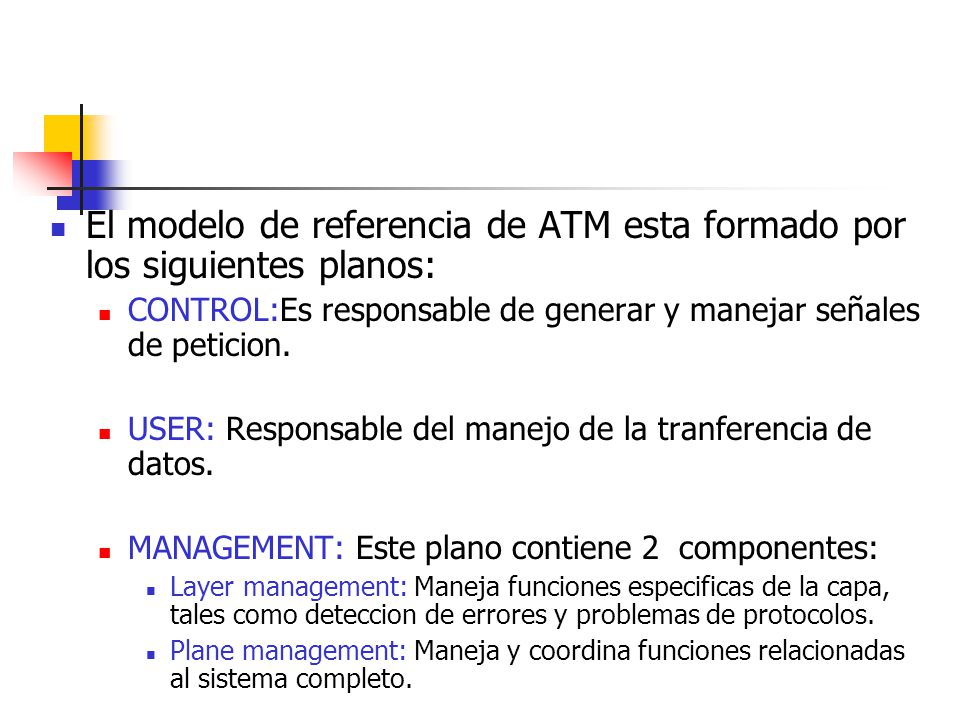

33 El modelo de referencia de ATM esta formado por los siguientes planos:
CONTROL:Es responsable de generar y manejar señales de peticion. USER: Responsable del manejo de la tranferencia de datos. MANAGEMENT: Este plano contiene 2 componentes: Layer management: Maneja funciones especificas de la capa, tales como deteccion de errores y problemas de protocolos. Plane management: Maneja y coordina funciones relacionadas al sistema completo.

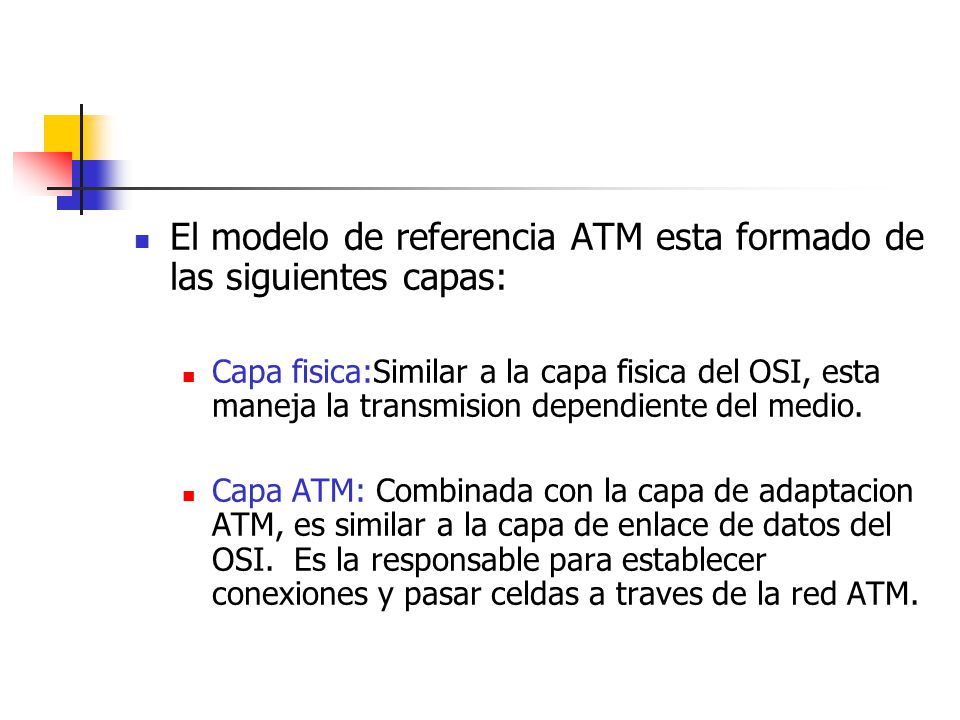

34 El modelo de referencia ATM esta formado de las siguientes capas:
Capa fisica:Similar a la capa fisica del OSI, esta maneja la transmision dependiente del medio. Capa ATM: Combinada con la capa de adaptacion ATM, es similar a la capa de enlace de datos del OSI. Es la responsable para establecer conexiones y pasar celdas a traves de la red ATM.

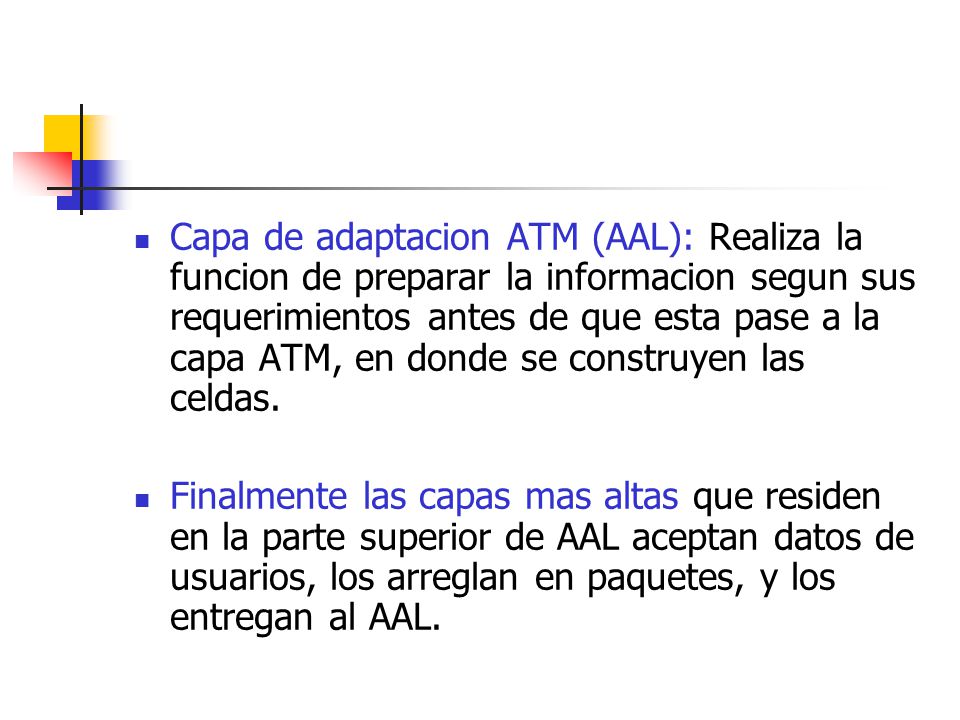

35 Capa de adaptacion ATM (AAL): Realiza la funcion de preparar la informacion segun sus requerimientos antes de que esta pase a la capa ATM, en donde se construyen las celdas. Finalmente las capas mas altas que residen en la parte superior de AAL aceptan datos de usuarios, los arreglan en paquetes, y los entregan al AAL.

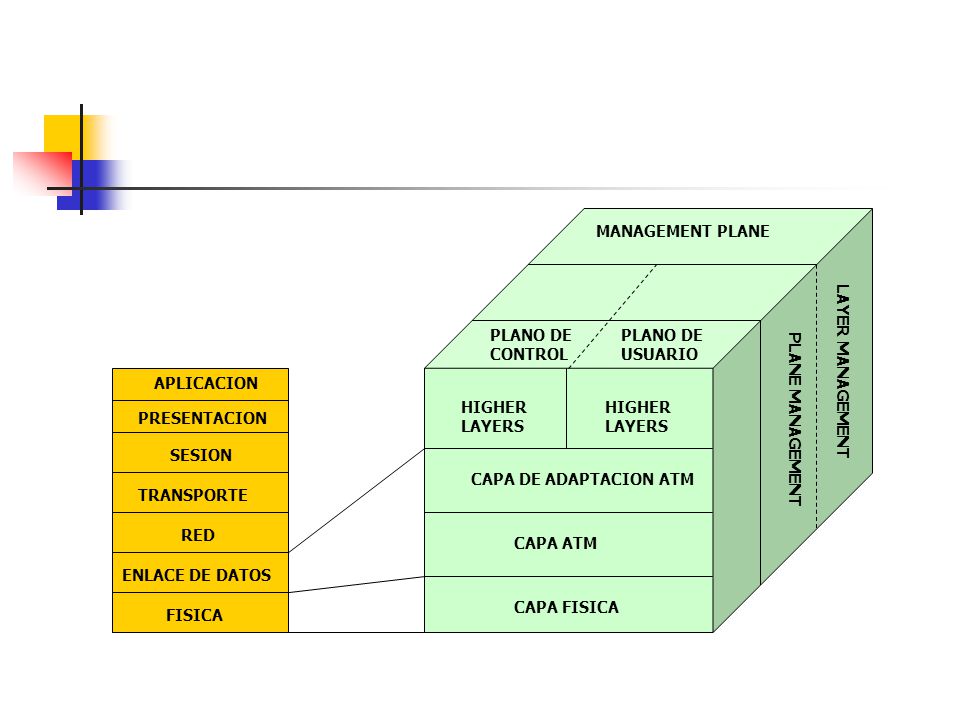

36 MANAGEMENT PLANE LAYER MANAGEMENT PLANO DE CONTROL PLANO DE USUARIO PLANE MANAGEMENT APLICACION HIGHER LAYERS HIGHER LAYERS PRESENTACION SESION CAPA DE ADAPTACION ATM TRANSPORTE RED CAPA ATM ENLACE DE DATOS CAPA FISICA FISICA

37 CAPA FISICA ATM La capa fisica ATM tiene cuatro funciones:
Los bits son convertidos a celdas. La transmision y recepcion de bits sobre el medio fisico son controlados. Los limites de las celdas son establecidos. Las celdas son empaquetadas en los frames adecuados para el medio fisico.

38 La capa fisica es dividida en 2 partes:

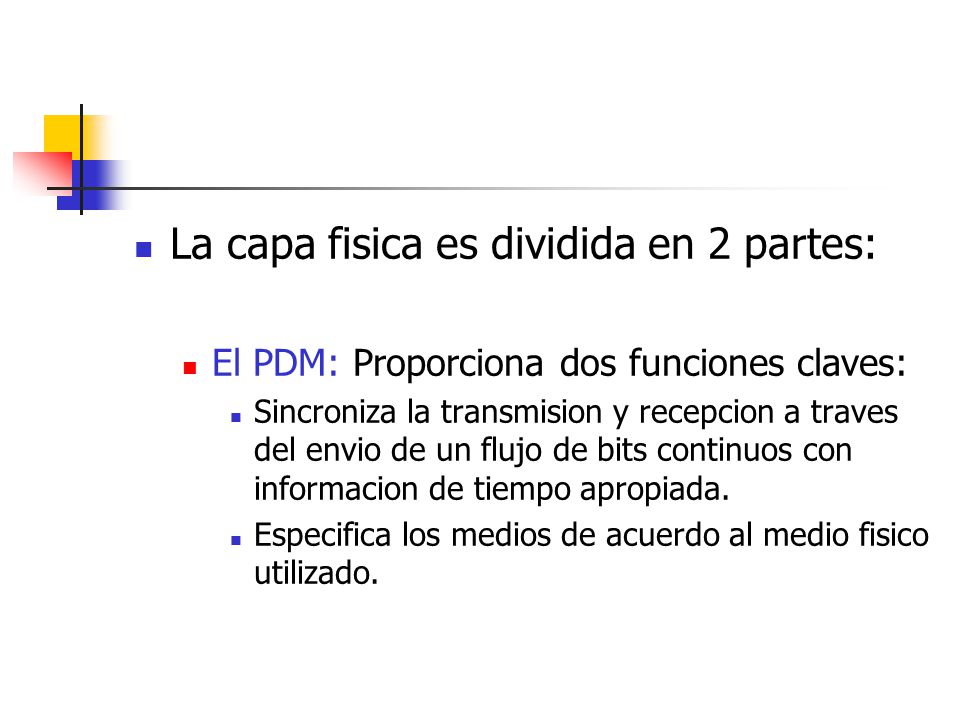

El PDM: Proporciona dos funciones claves: Sincroniza la transmision y recepcion a traves del envio de un flujo de bits continuos con informacion de tiempo apropiada. Especifica los medios de acuerdo al medio fisico utilizado.

39 TC (transmission-convergence):Tiene 4 funciones:

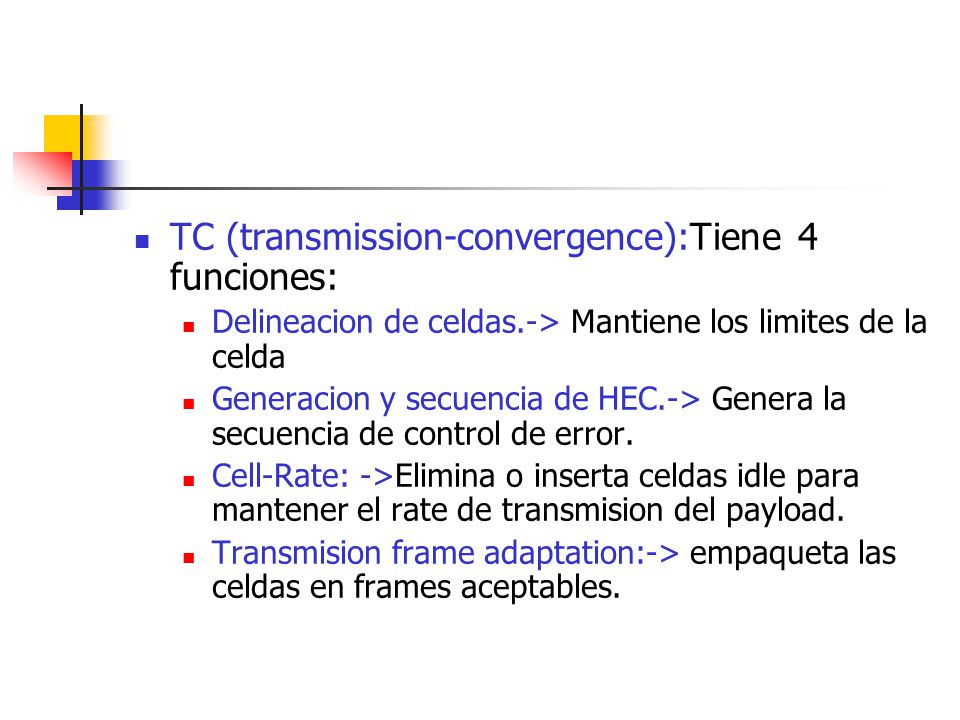

Delineacion de celdas.-> Mantiene los limites de la celda Generacion y secuencia de HEC.-> Genera la secuencia de control de error. Cell-Rate: ->Elimina o inserta celdas idle para mantener el rate de transmision del payload. Transmision frame adaptation:-> empaqueta las celdas en frames aceptables.

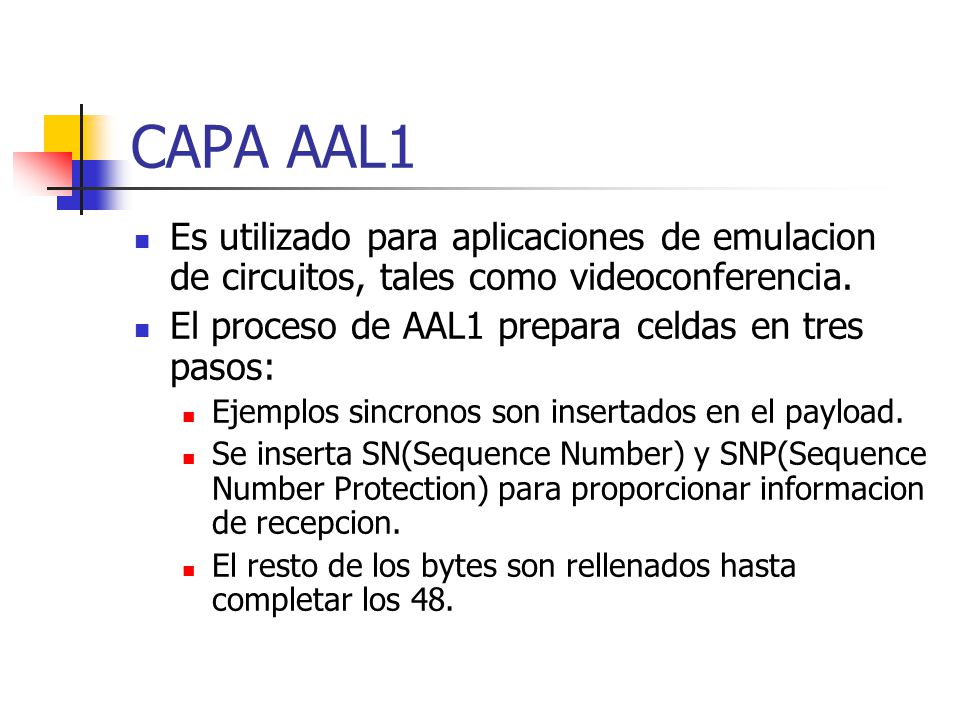

40 CAPA AAL1 Es utilizado para aplicaciones de emulacion de circuitos, tales como videoconferencia. El proceso de AAL1 prepara celdas en tres pasos: Ejemplos sincronos son insertados en el payload. Se inserta SN(Sequence Number) y SNP(Sequence Number Protection) para proporcionar informacion de recepcion. El resto de los bytes son rellenados hasta completar los 48.

41 CAPA AAL3/4 y 5 CAPA AAL3/4 CAPA AAL5

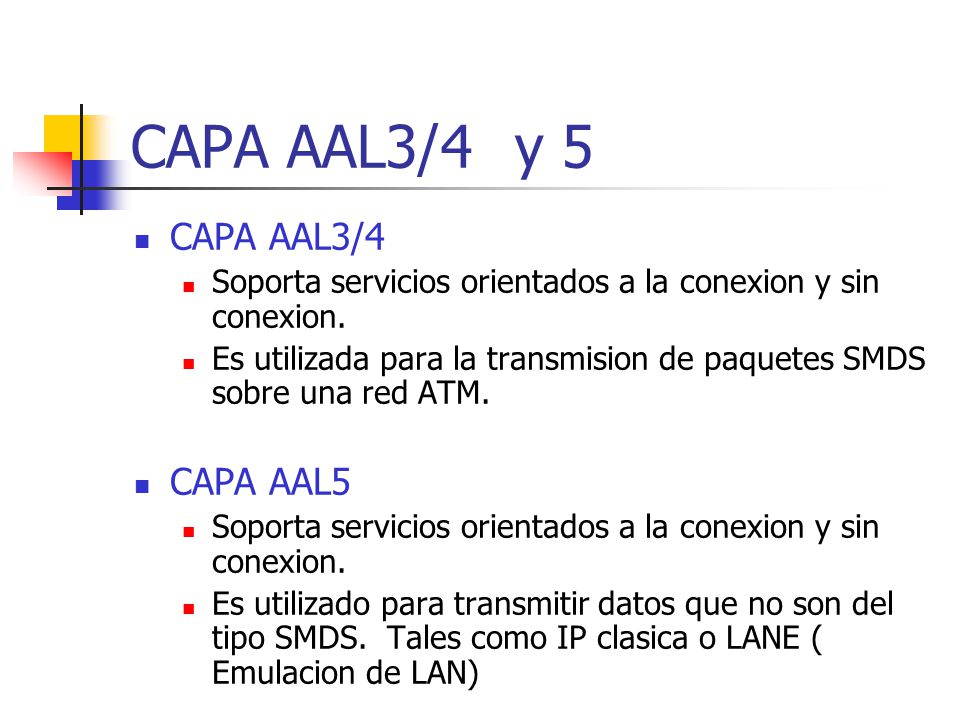

Soporta servicios orientados a la conexion y sin conexion. Es utilizada para la transmision de paquetes SMDS sobre una red ATM. CAPA AAL5 Es utilizado para transmitir datos que no son del tipo SMDS. Tales como IP clasica o LANE ( Emulacion de LAN)

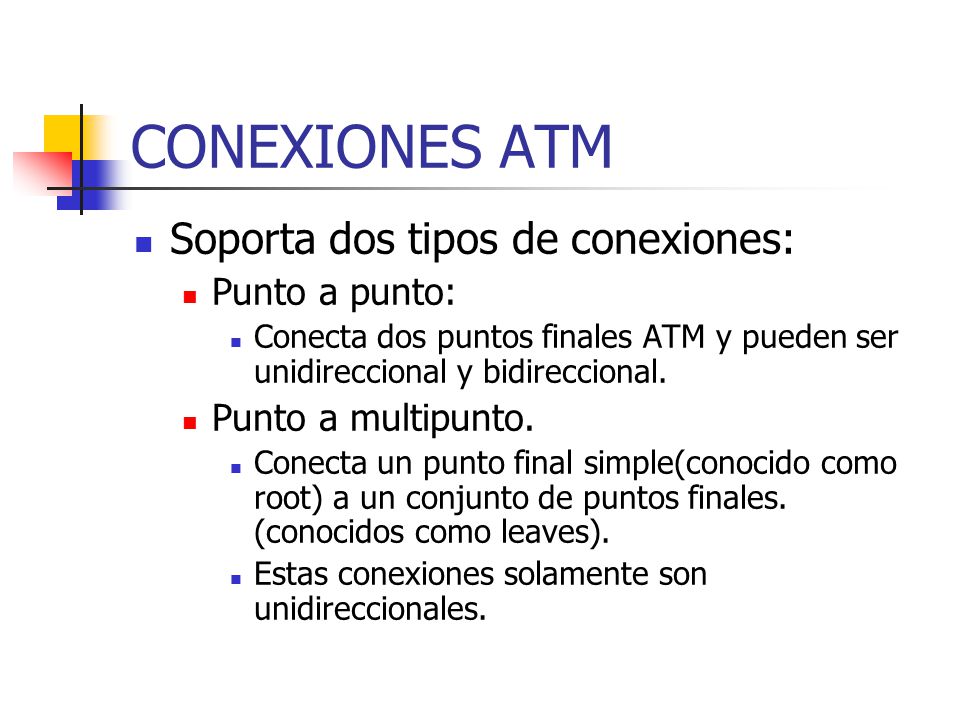

42 CONEXIONES ATM Soporta dos tipos de conexiones: Punto a punto:
Conecta dos puntos finales ATM y pueden ser unidireccional y bidireccional. Punto a multipunto. Conecta un punto final simple(conocido como root) a un conjunto de puntos finales. (conocidos como leaves). Estas conexiones solamente son unidireccionales.

43 ESTABLECIMIENTO Y SEÑALIZACION ATM

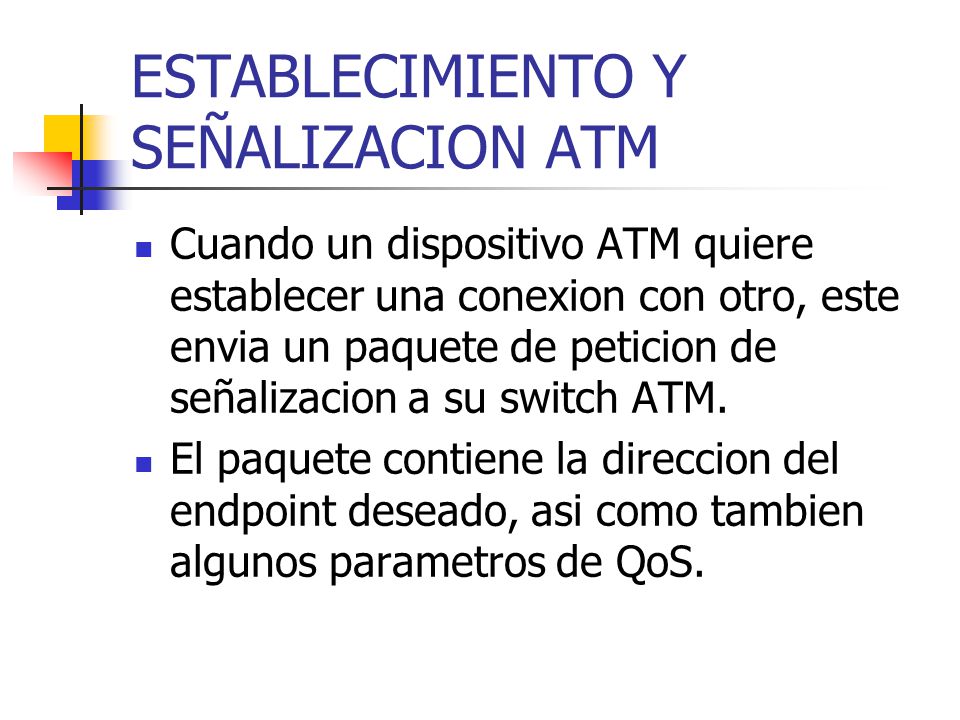

Cuando un dispositivo ATM quiere establecer una conexion con otro, este envia un paquete de peticion de señalizacion a su switch ATM. El paquete contiene la direccion del endpoint deseado, asi como tambien algunos parametros de QoS.

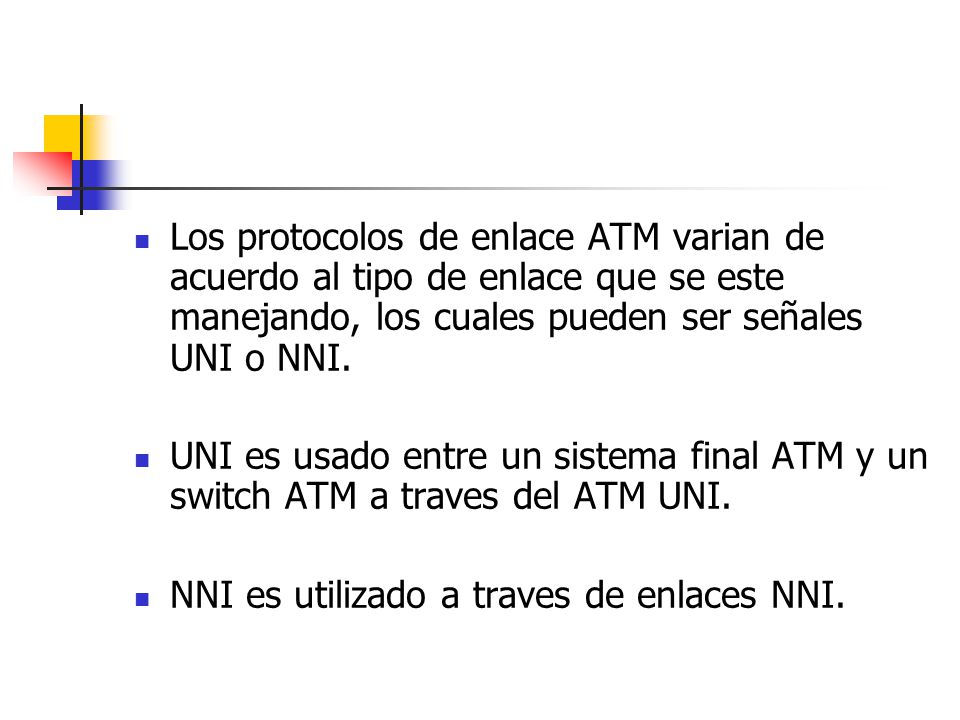

44 Los protocolos de enlace ATM varian de acuerdo al tipo de enlace que se este manejando, los cuales pueden ser señales UNI o NNI. UNI es usado entre un sistema final ATM y un switch ATM a traves del ATM UNI. NNI es utilizado a traves de enlaces NNI.

45 PROCESO DE ESTABLECIMIENTO DE CONEXION

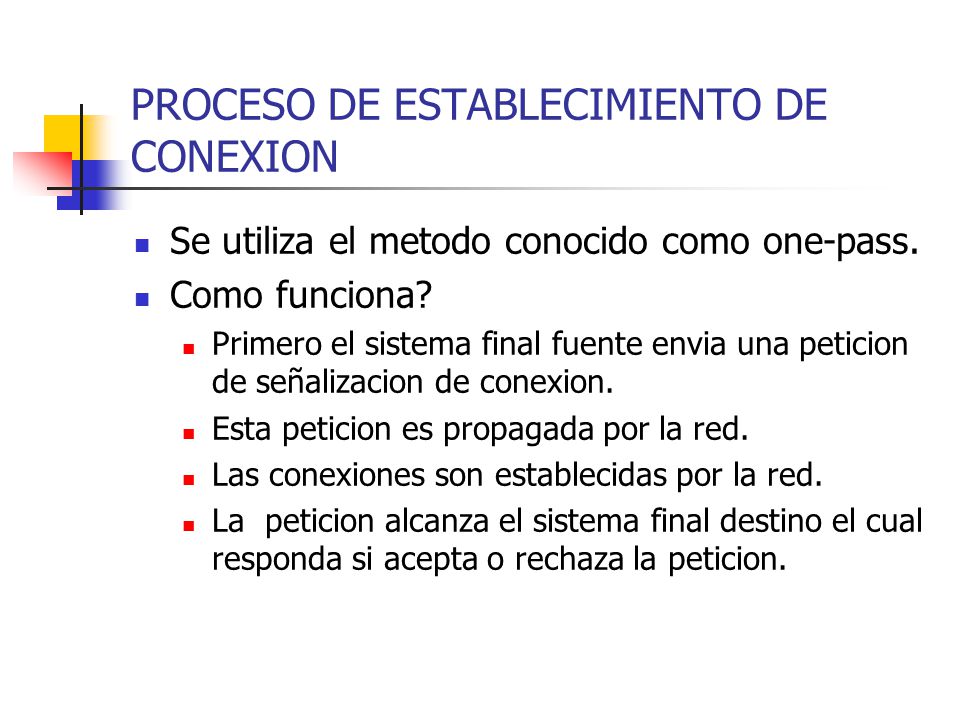

Se utiliza el metodo conocido como one-pass. Como funciona? Primero el sistema final fuente envia una peticion de señalizacion de conexion. Esta peticion es propagada por la red. Las conexiones son establecidas por la red. La peticion alcanza el sistema final destino el cual responda si acepta o rechaza la peticion.

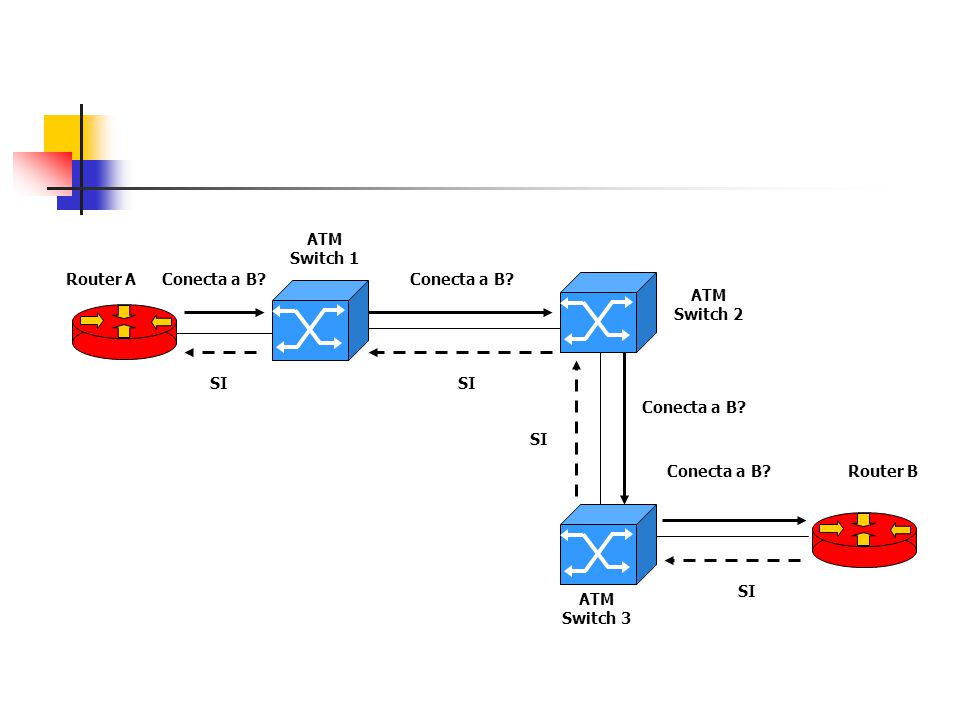

46 ATM Switch 1 Router A Conecta a B? Conecta a B? ATM Switch 2 SI SI Conecta a B? SI Conecta a B? Router B SI ATM Switch 3

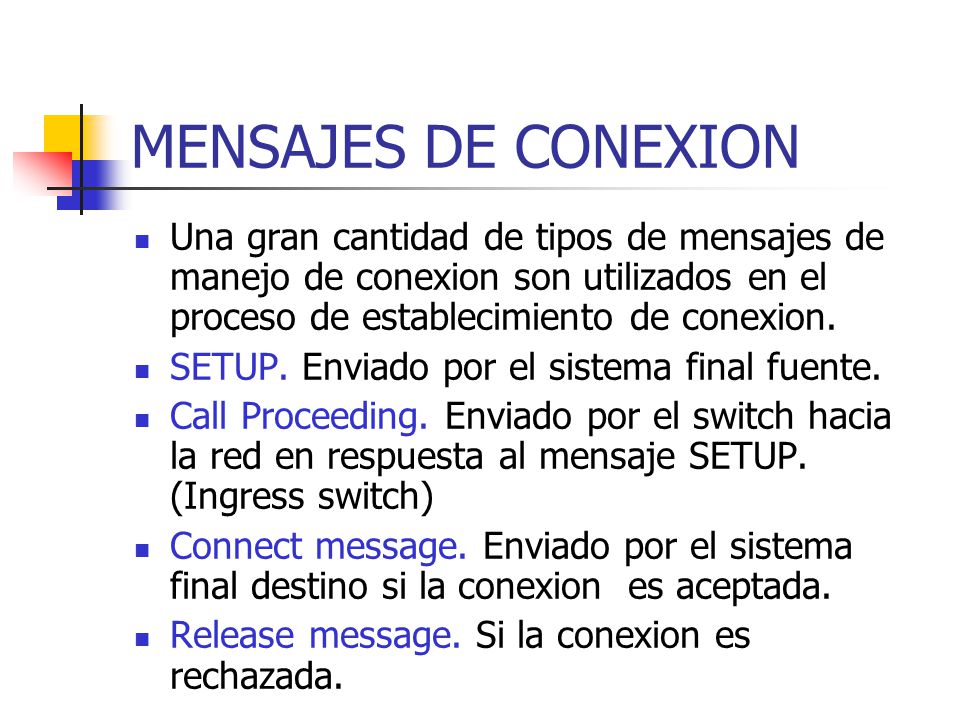

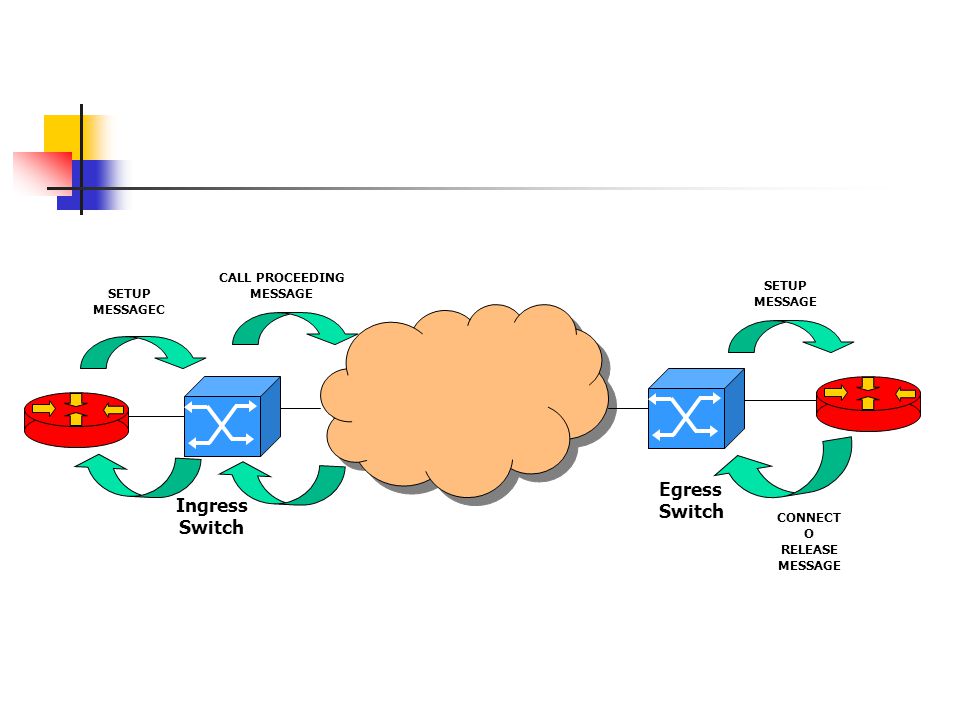

47 MENSAJES DE CONEXION Una gran cantidad de tipos de mensajes de manejo de conexion son utilizados en el proceso de establecimiento de conexion. SETUP. Enviado por el sistema final fuente. Call Proceeding. Enviado por el switch hacia la red en respuesta al mensaje SETUP. (Ingress switch) Connect message. Enviado por el sistema final destino si la conexion es aceptada. Release message. Si la conexion es rechazada.

48 Egress Switch Ingress Switch
CALL PROCEEDING MESSAGE SETUP MESSAGE SETUP MESSAGEC Egress Switch Ingress Switch CONNECT O RELEASE MESSAGE
