1 ESTRUCTURAS Para Módulos Fotovoltaicos Dr. Aarón Sánchez Juárez UNAM
Sandia National Laboratories ESTRUCTURAS Para Módulos Fotovoltaicos EXPOSITOR Dr. Aarón Sánchez Juárez Centro de Investigación en Energía, UNAM Apto. Postal 34 62580 Temixco, Morelos Tel: (777) ;

2 Estructuras UNAM Las estructuras, como parte de un sistema Fotovoltaico, son las encargadas de proporcionar un soporte Físico y Mecánico a los Módulos FV para garantizar seguridad, comodidad y operación. Los sistemas Fotovoltaicos se garantizan por periodos largos de tiempo, debido a esto se debe de diseñar una estructura de acuerdo al lugar donde se instale el sistema y que sea resistente al medio ambiente y la corrosión

3 Estructuras UNAM Esfuerzos a que se somete una estructura por el viento Compresión Estiramiento

4 Estructuras UNAM Sujeción de estructuras En poste En piso

5 Estructuras con Seguidor Solar

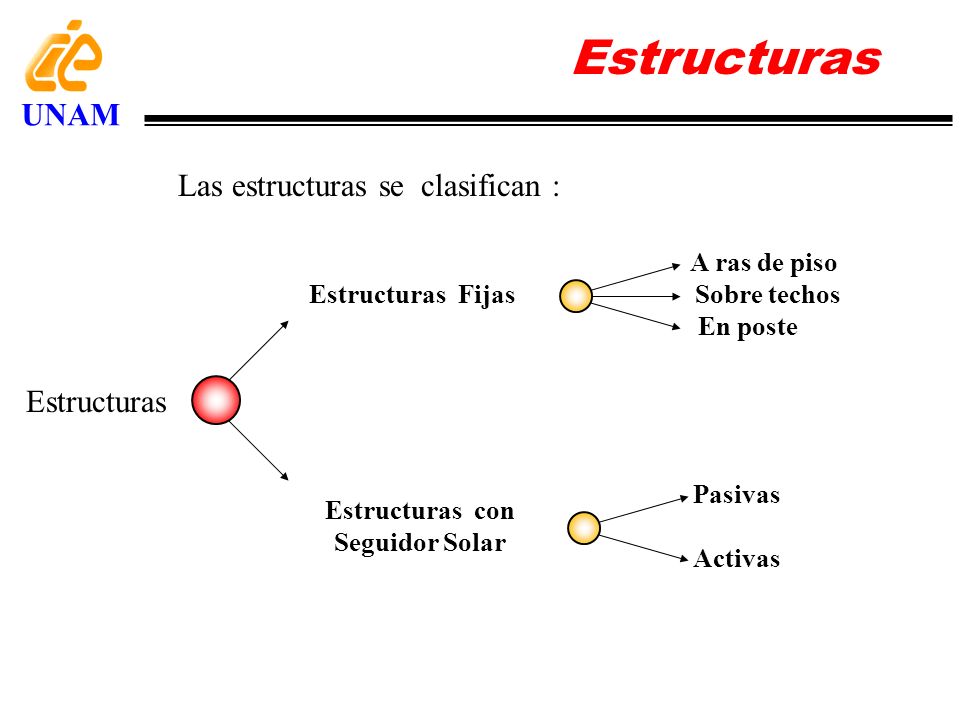

UNAM Las estructuras se clasifican : A ras de piso Estructuras Fijas Sobre techos En poste Estructuras Pasivas Estructuras con Seguidor Solar Activas

6 Estructuras UNAM verano Invierno Estructuras con opción, para ajustar el ángulo de inclinación en verano y en invierno

7 Estructuras UNAM Estructura fija para Módulos Fotovoltaicos de una Central Portátil para generación de energía Eléctrica

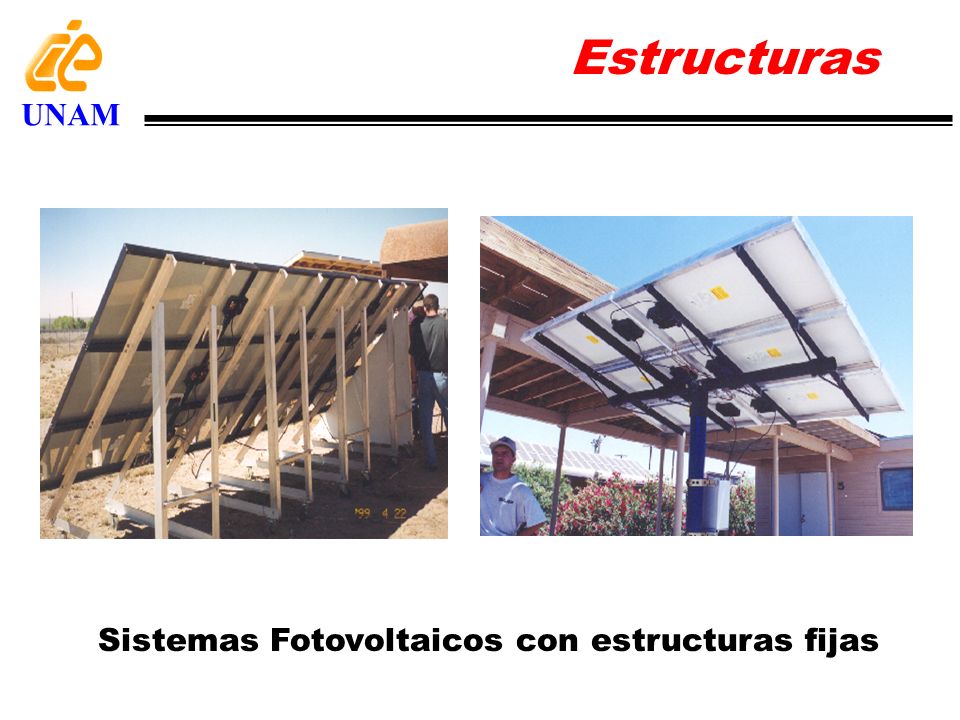

8 Estructuras UNAM Sistemas Fotovoltaicos con estructuras fijas

9 Estructuras UNAM Estructura en poste para Módulos Fv

10 Estructuras Fijas para Módulos Sobre Techo

11 Estructuras UNAM Seguidor solar en uno y dos ejes

12 Estructuras UNAM Seguidor Pasivo Solar, sin Módulos, Mca. SUN SEEKER

13 Estructuras UNAM Seguidor Pasivo Solar, sin Módulos, Mca. TRACK RACK

14 Estructuras UNAM Seguidor Pasivo Solar, con Módulos, Mca. TRACK RACK

15 Estructuras UNAM Estructuras con Seguidores solares Pasivos

16 Estructuras UNAM

17 Estructuras UNAM Celdas Solares utilizadas como sensor de orientación Solar

18 Estructuras Estructuras con Seguidores solares Activos UNAM
La Corriente fluye por ambos módulos, cuando tienen la misma Irradiancia

19 Estructuras Estructuras con Seguidores solares Activos UNAM
Cuando un módulo esta sombreado: la Corriente fluye a través del Motor, dando el giro en una dirección

20 Estructuras Estructuras con Seguidores solares Activos UNAM
Cuando el otro modulo esta sombreado: la Corriente fluye a través del Motor, dando el giro en la otra dirección

21 Sistemas Fotovoltaicos con seguidor solar Activo Horizontal
Estructuras UNAM Sistemas Fotovoltaicos con seguidor solar Activo Horizontal

22 Sistemas Fotovoltaicos con seguidor solar Activo
Estructuras UNAM Sistemas Fotovoltaicos con seguidor solar Activo

23 Estructuras UNAM Panel portátil de módulos Fotovoltaicos
