1

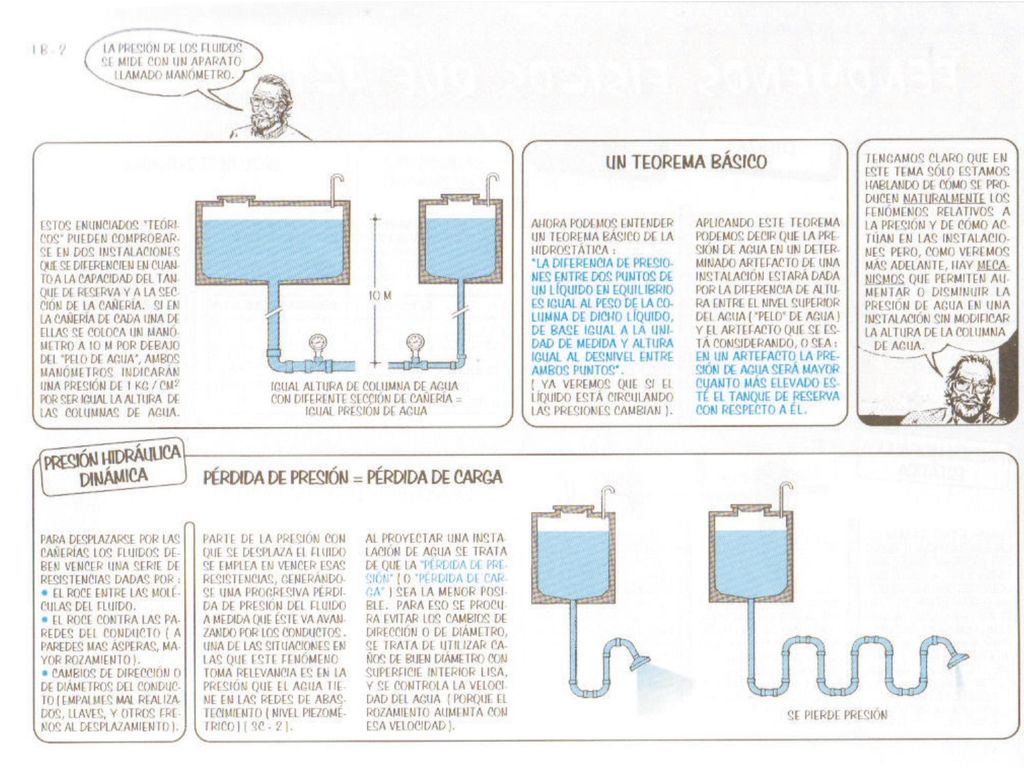

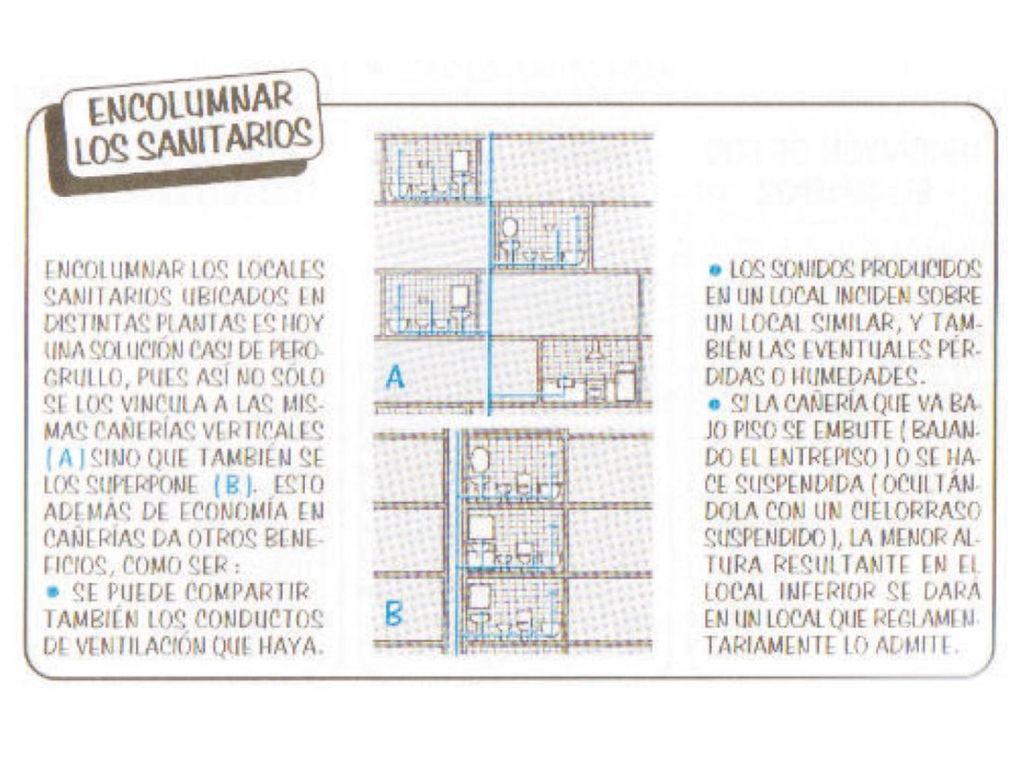

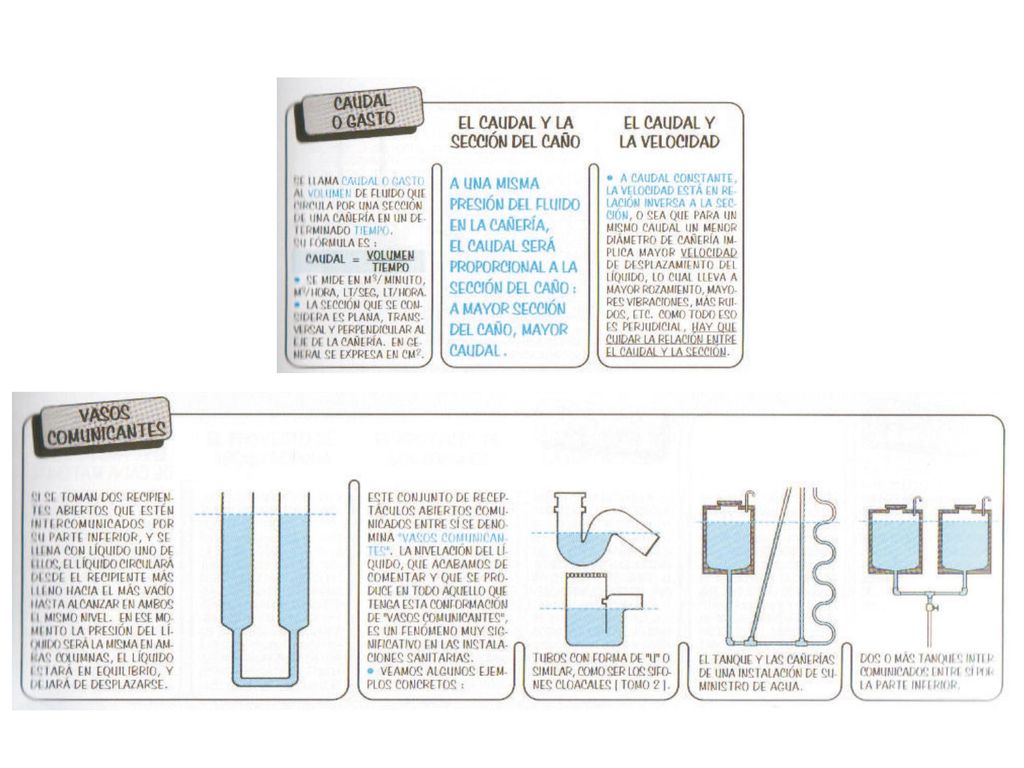

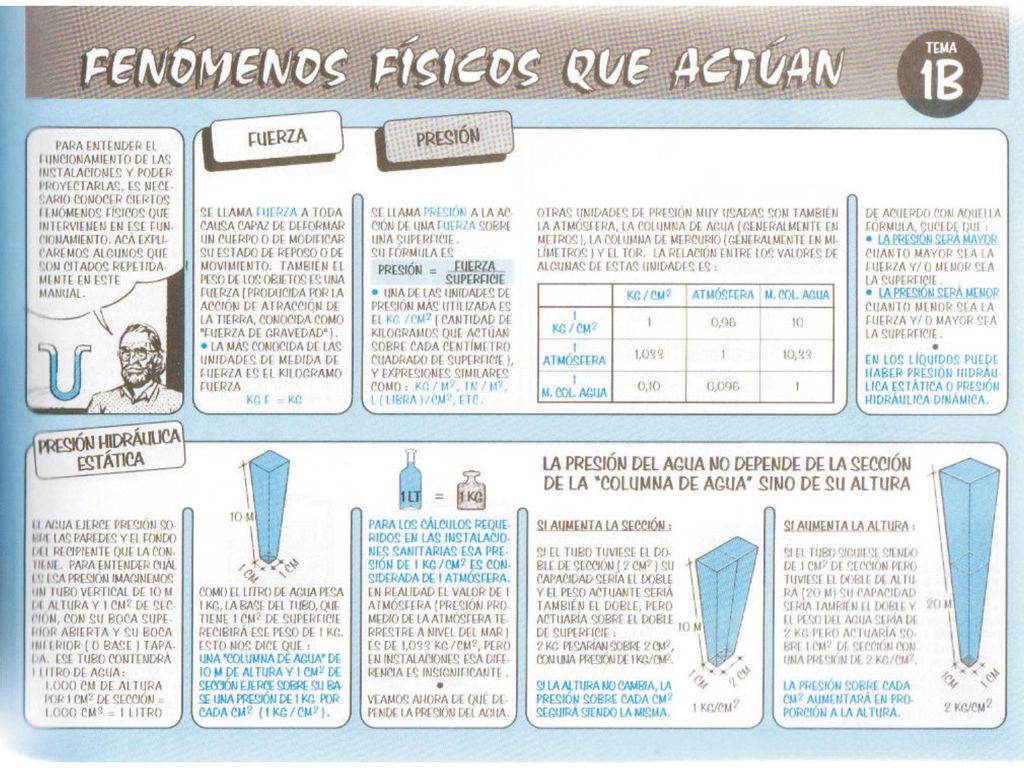

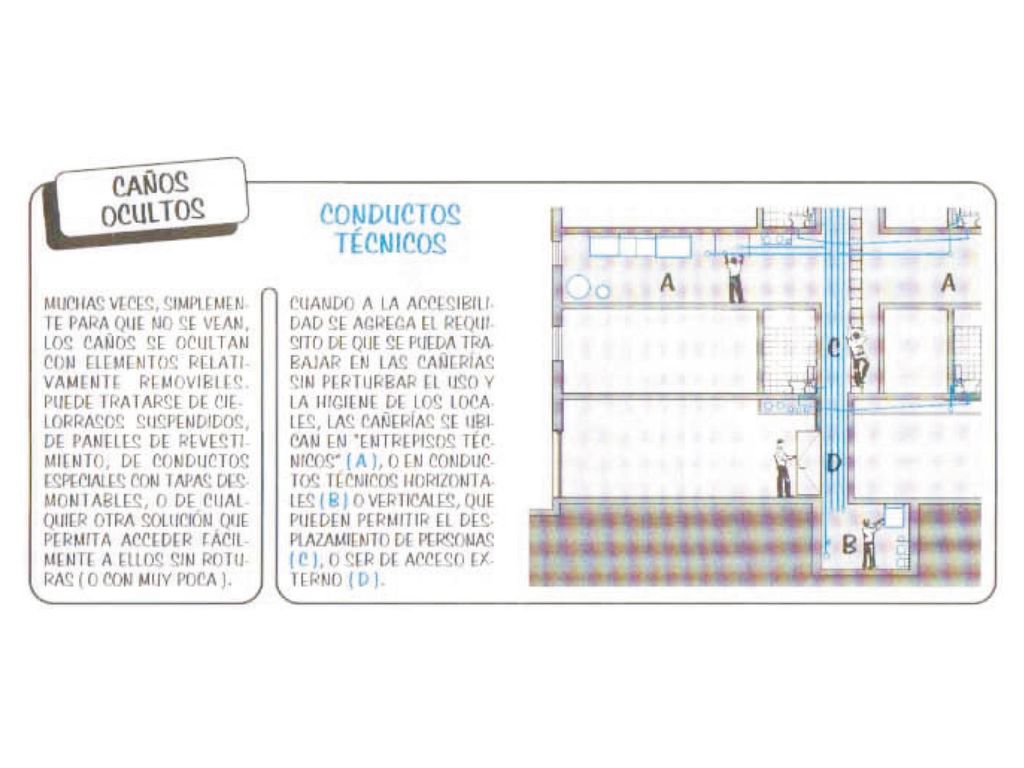

BREVE REPASO
8

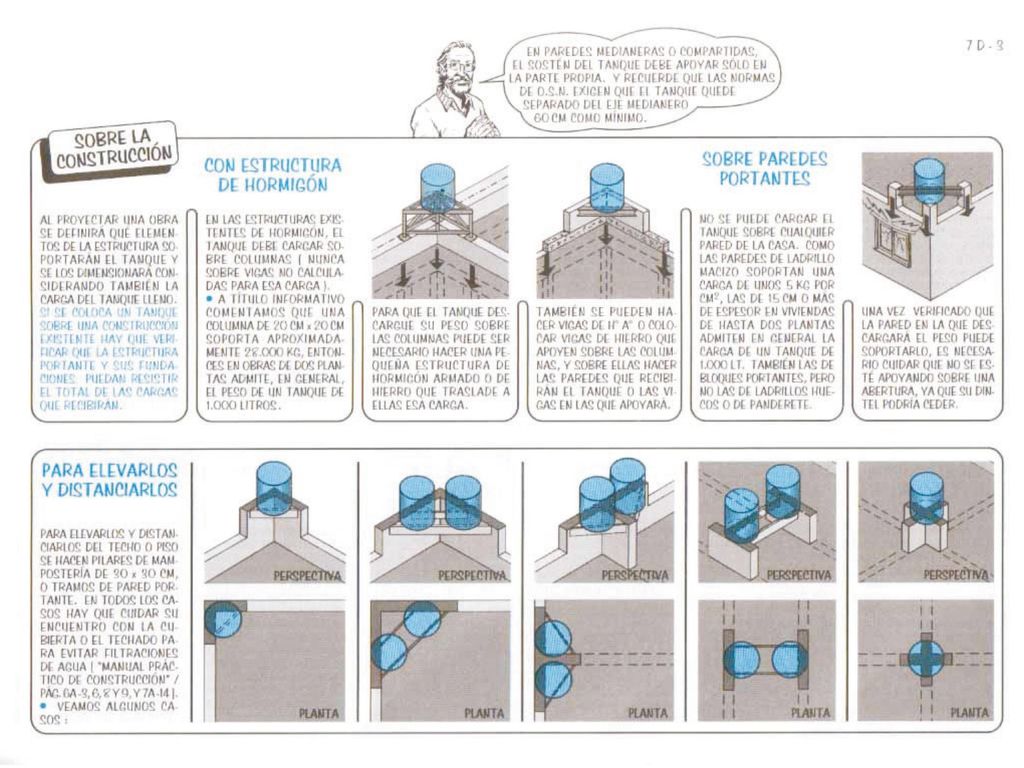

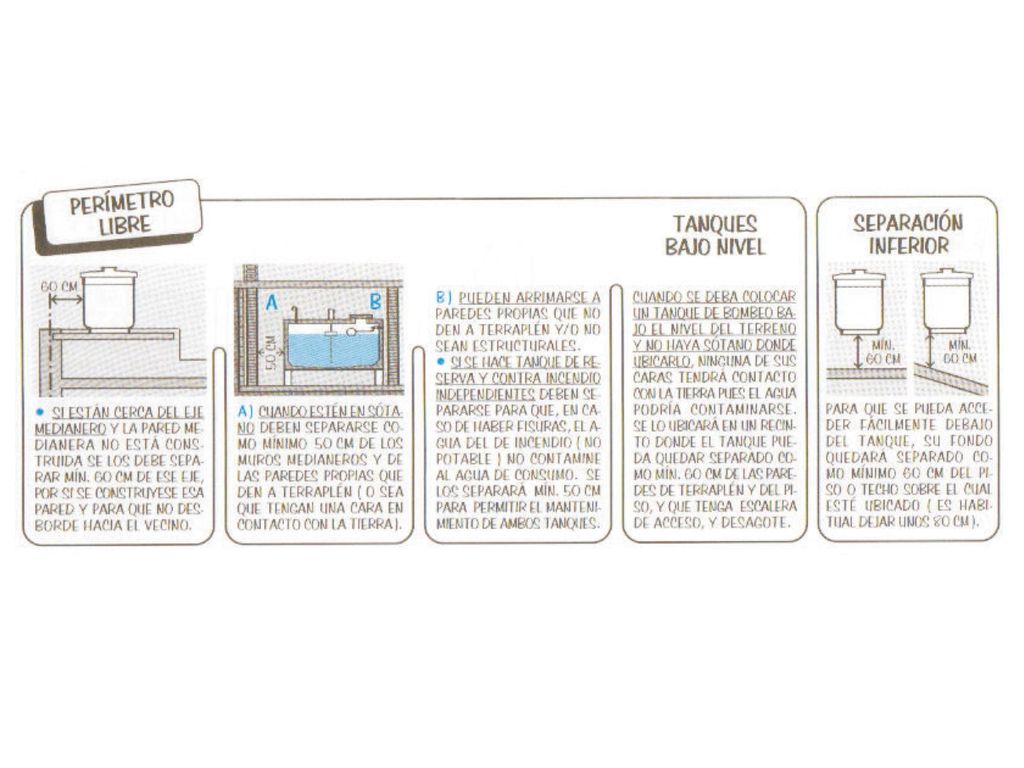

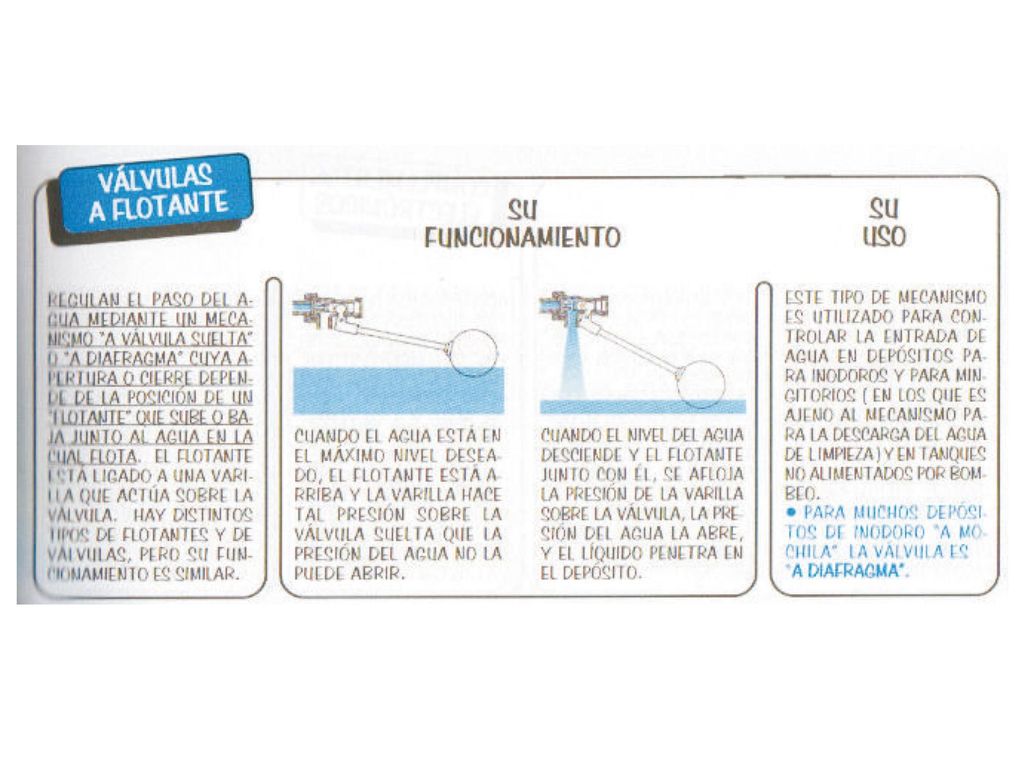

PARTICULARIDADES DE LOS TANQUES DE RESERVA
12

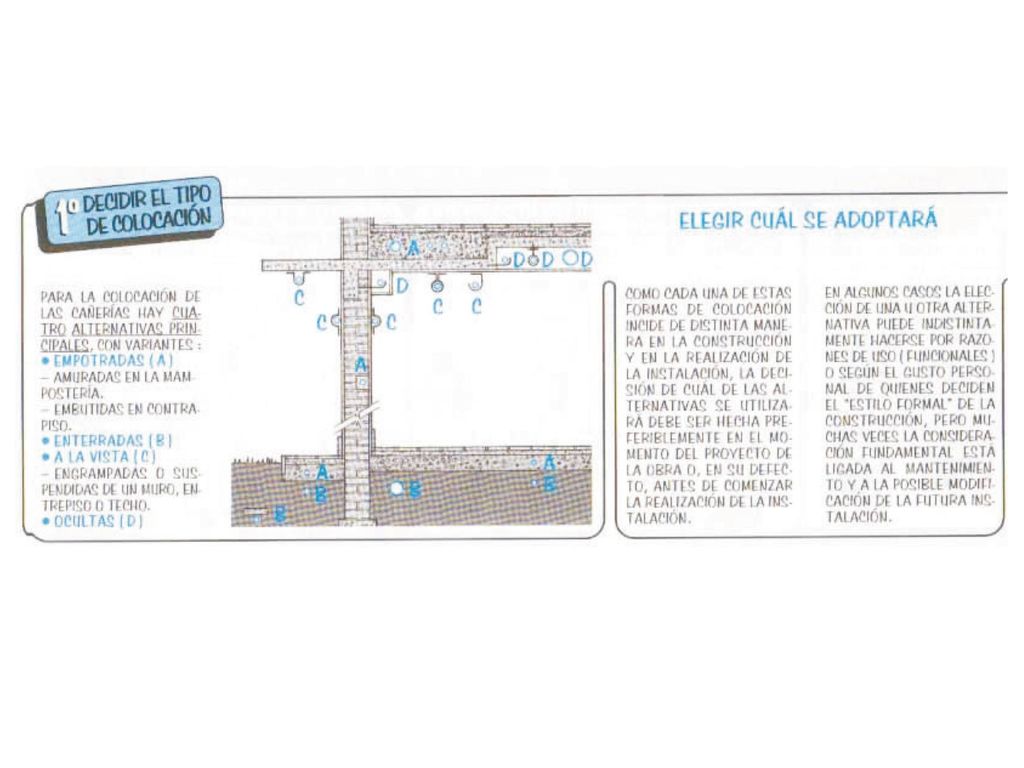

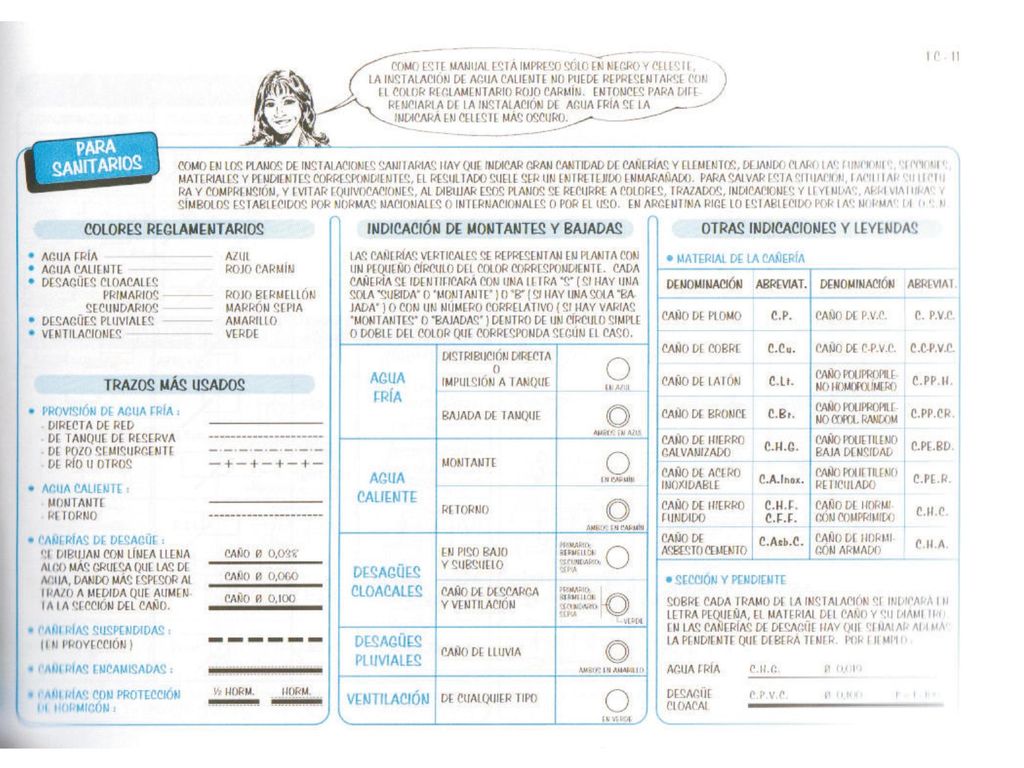

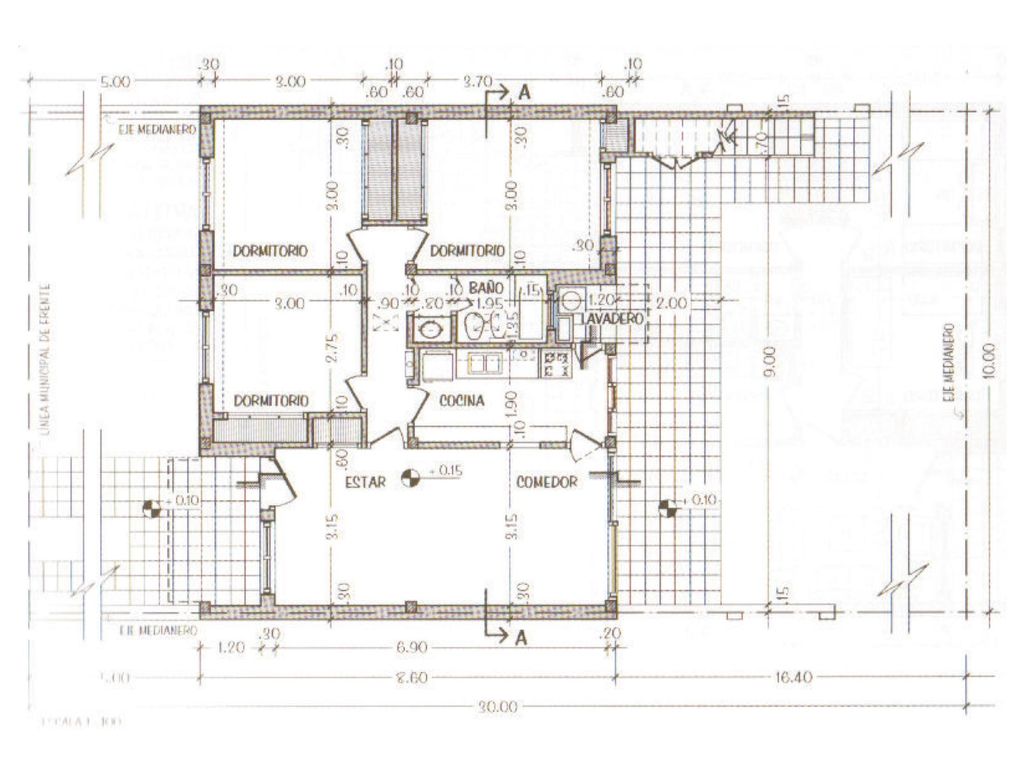

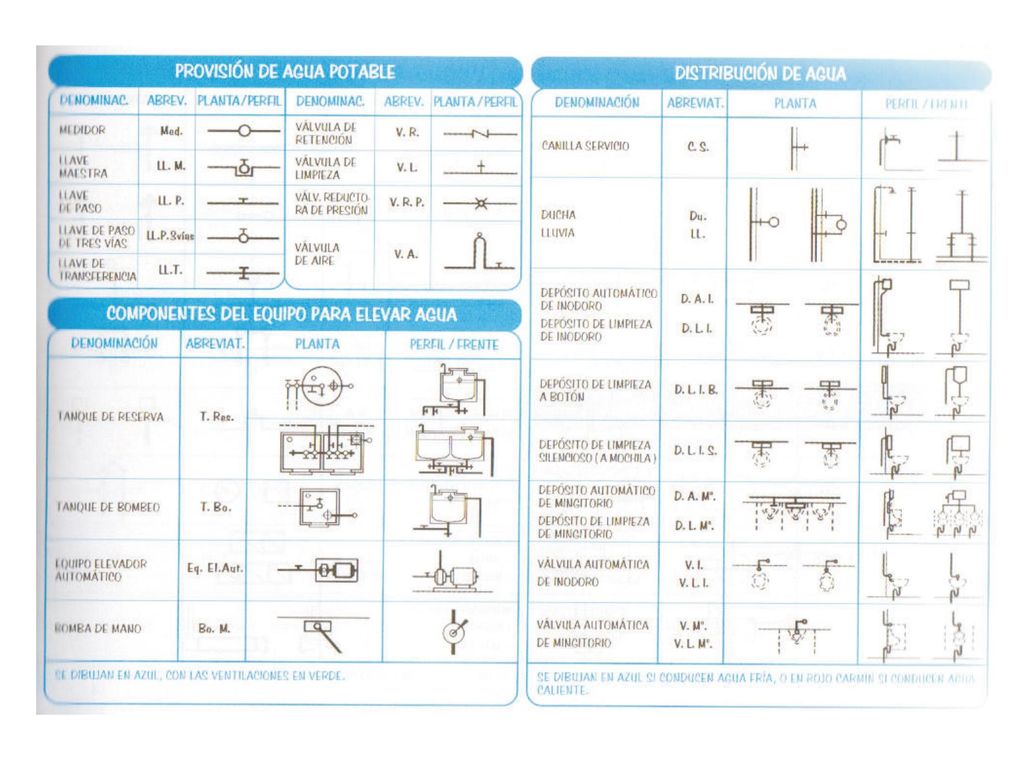

CAÑOS Y DISTRIBUCIÓN DE AGUA FRIA
16
CÁLCULOS DE CAÑERÍAS Y VOLÚMENES DE AGUA
17

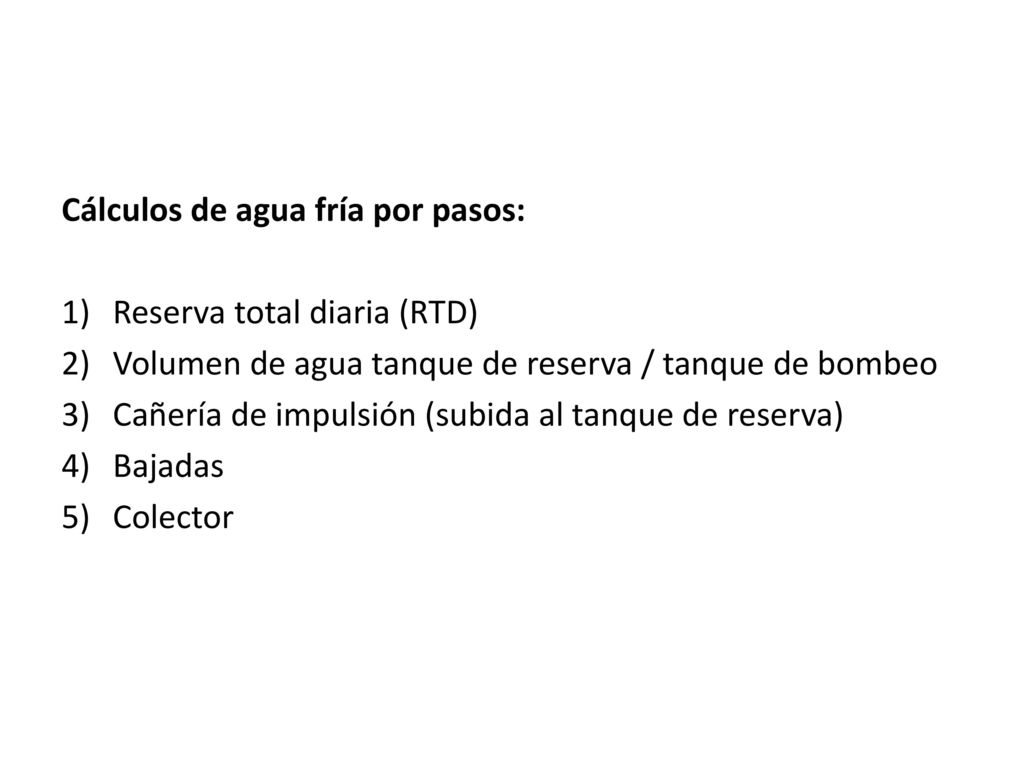

Cálculos de agua fría por pasos:
Reserva total diaria (RTD) Volumen de agua tanque de reserva / tanque de bombeo Cañería de impulsión (subida al tanque de reserva) Bajadas Colector
18

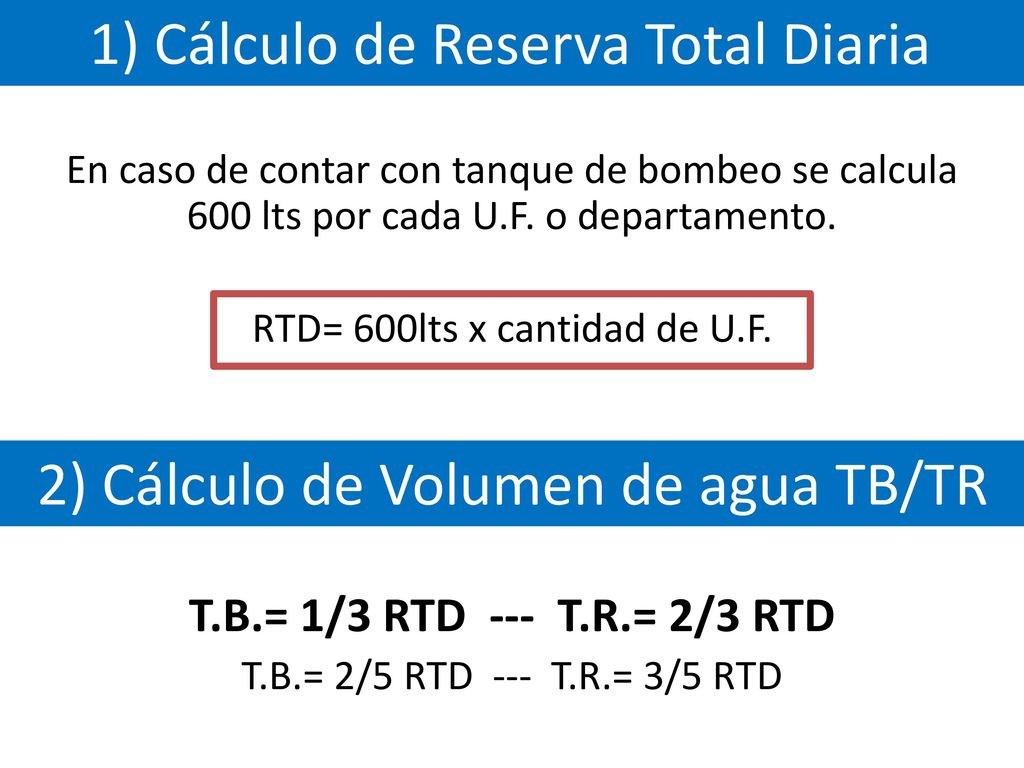

2) Cálculo de Volumen de agua TB/TR
1) Cálculo de Reserva Total Diaria En caso de contar con tanque de bombeo se calcula 600 lts por cada U.F. o departamento. RTD= 600lts x cantidad de U.F. T.B.= 1/3 RTD T.R.= 2/3 RTD T.B.= 2/5 RTD T.R.= 3/5 RTD 2) Cálculo de Volumen de agua TB/TR
19

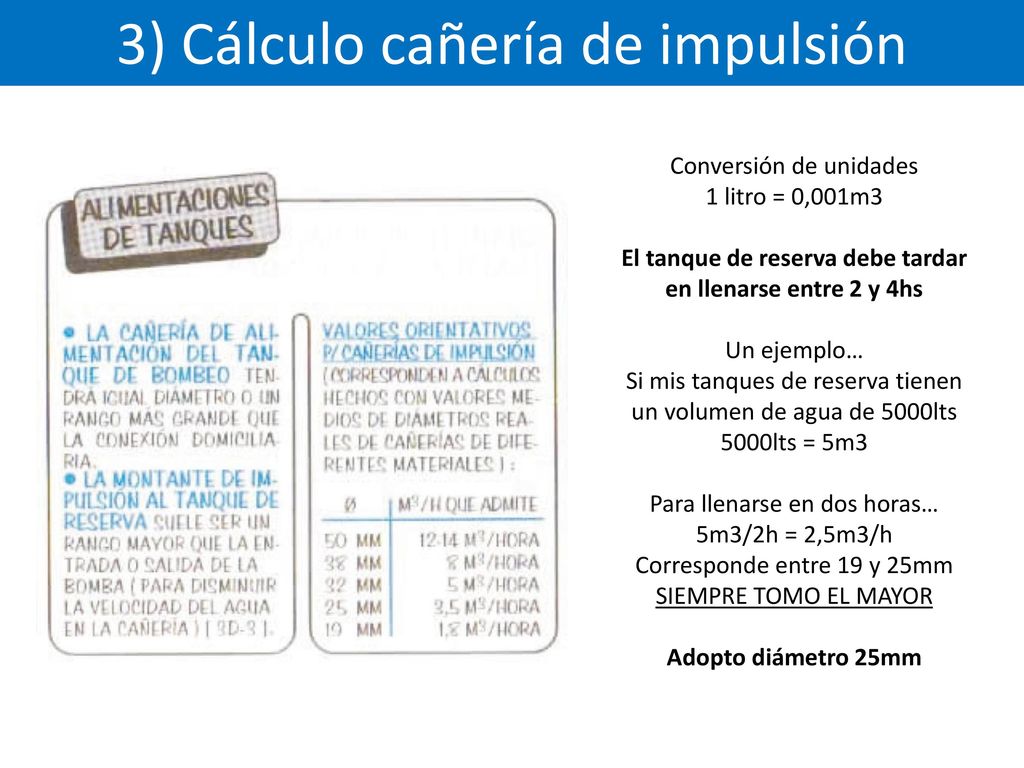

3) Cálculo cañería de impulsión
Conversión de unidades 1 litro = 0,001m3 El tanque de reserva debe tardar en llenarse entre 2 y 4hs Un ejemplo… Si mis tanques de reserva tienen un volumen de agua de 5000lts 5000lts = 5m3 Para llenarse en dos horas… 5m3/2h = 2,5m3/h Corresponde entre 19 y 25mm SIEMPRE TOMO EL MAYOR Adopto diámetro 25mm
20

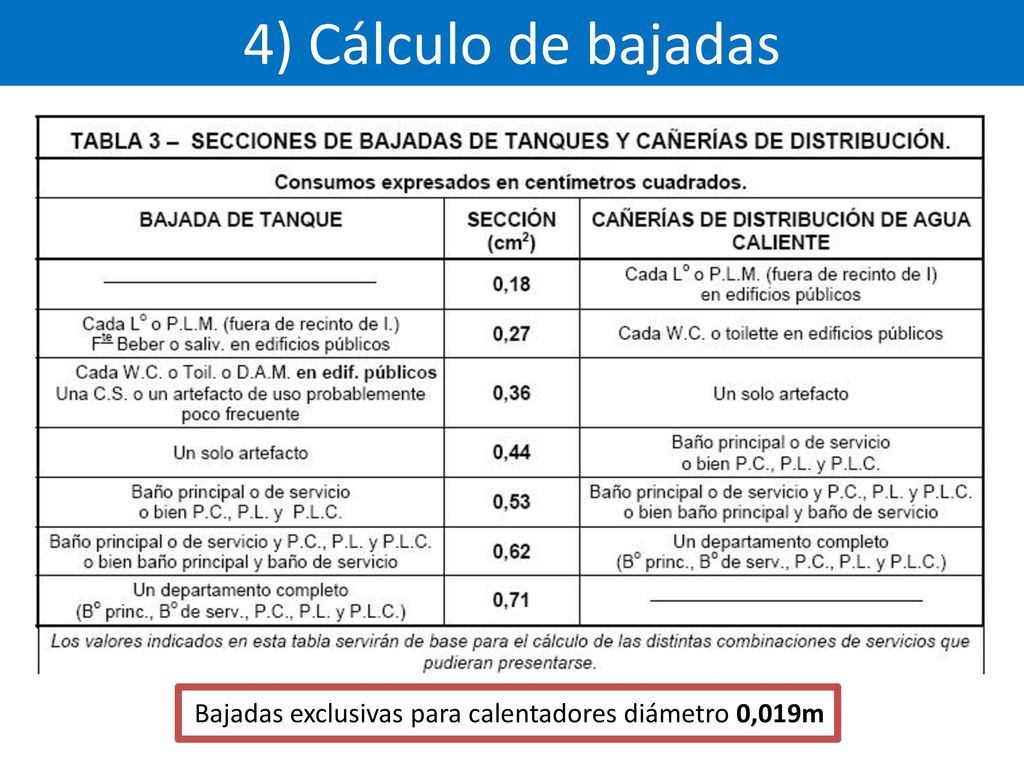

Bajadas exclusivas para calentadores diámetro 0,019m
4) Cálculo de bajadas Bajadas exclusivas para calentadores diámetro 0,019m
21

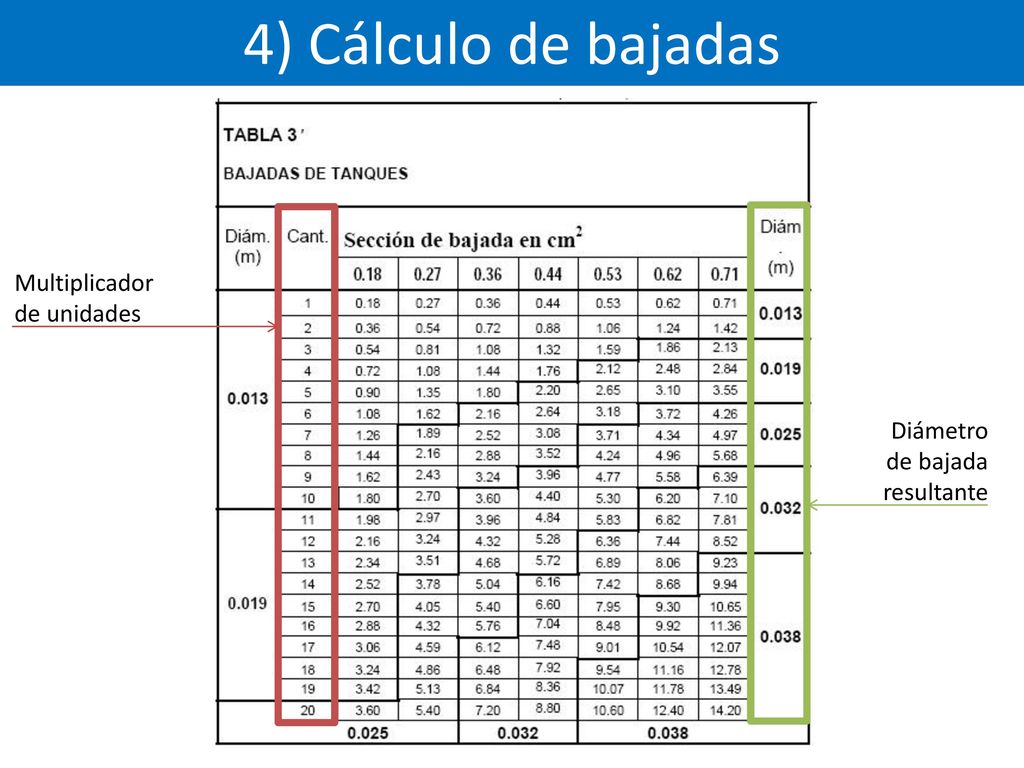

4) Cálculo de bajadas Multiplicador de unidades
Diámetro de bajada resultante
22
5) Cálculo del colector Si hay sólo dos bajadas = B1 + B2
Si hay mas de dos bajadas = sección de la bajada mayor (máx) + semisuma de las secciones restantes COLECTOR = Bmayor + Σ B1+B2+B3+…. 2 EJEMPLO Secc. Colector = 6,20cm2 + Σ 4,26cm2+2,13cm2 Secc. Colector = 9,30cm2 Diam. Colector = 0,038m
