1 ALEJANDRA SALAZAR DAYANA PARADA SANTIAGO GOMEZ

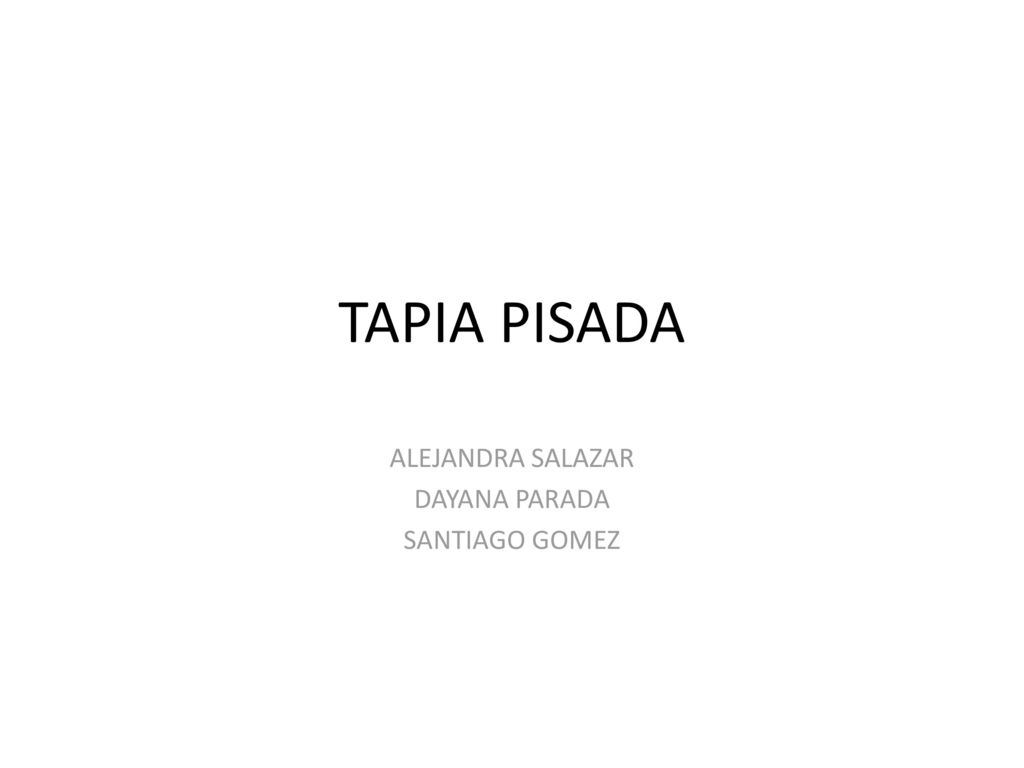

TAPIA PISADA ALEJANDRA SALAZAR DAYANA PARADA SANTIAGO GOMEZ

2 Se encuentran cimientos de este material desde 5.000 a.C

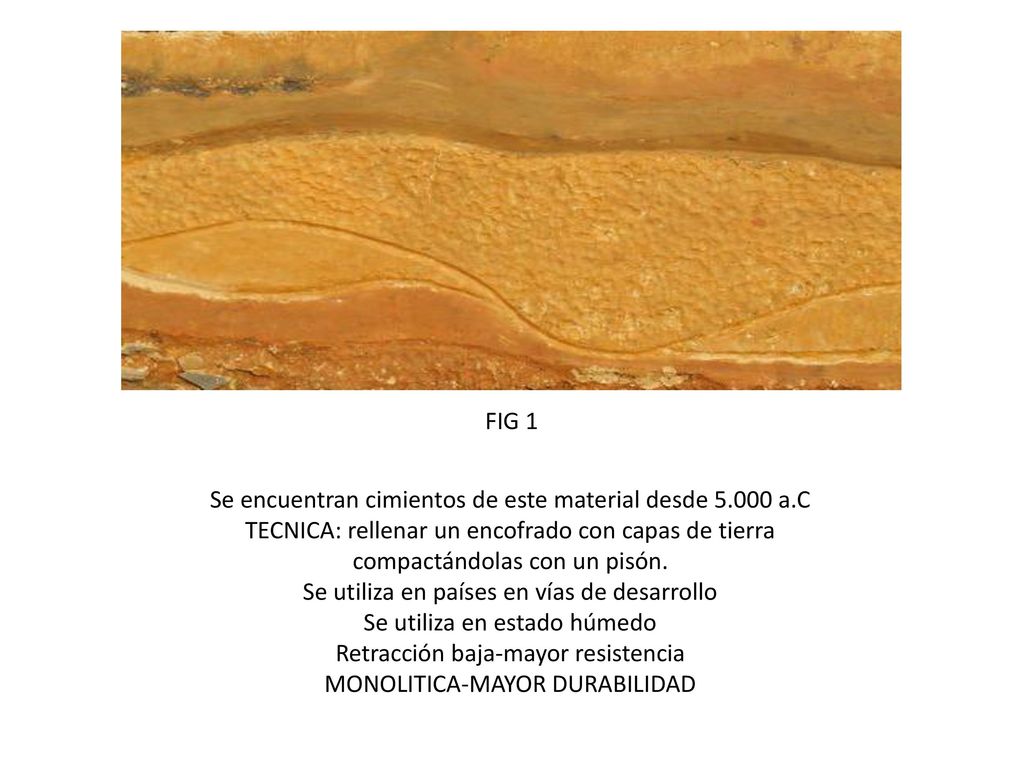

FIG 1 Se encuentran cimientos de este material desde a.C TECNICA: rellenar un encofrado con capas de tierra compactándolas con un pisón. Se utiliza en países en vías de desarrollo Se utiliza en estado húmedo Retracción baja-mayor resistencia MONOLITICA-MAYOR DURABILIDAD

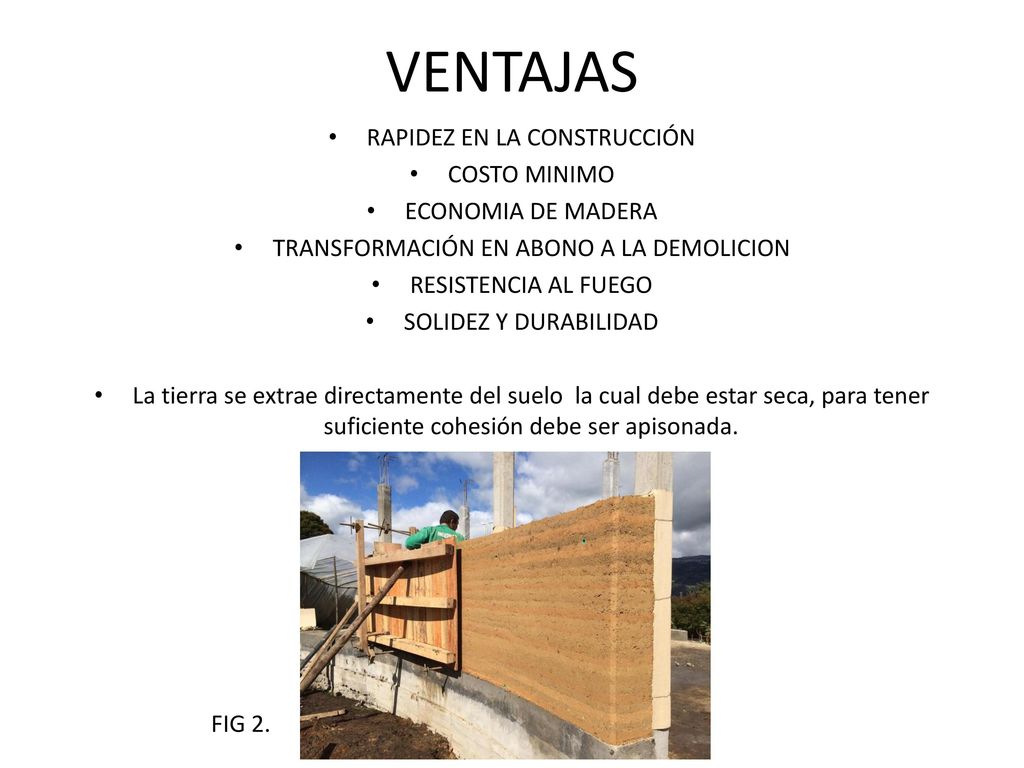

3 VENTAJAS RAPIDEZ EN LA CONSTRUCCIÓN COSTO MINIMO ECONOMIA DE MADERA
TRANSFORMACIÓN EN ABONO A LA DEMOLICION RESISTENCIA AL FUEGO SOLIDEZ Y DURABILIDAD La tierra se extrae directamente del suelo la cual debe estar seca, para tener suficiente cohesión debe ser apisonada. FIG 2.

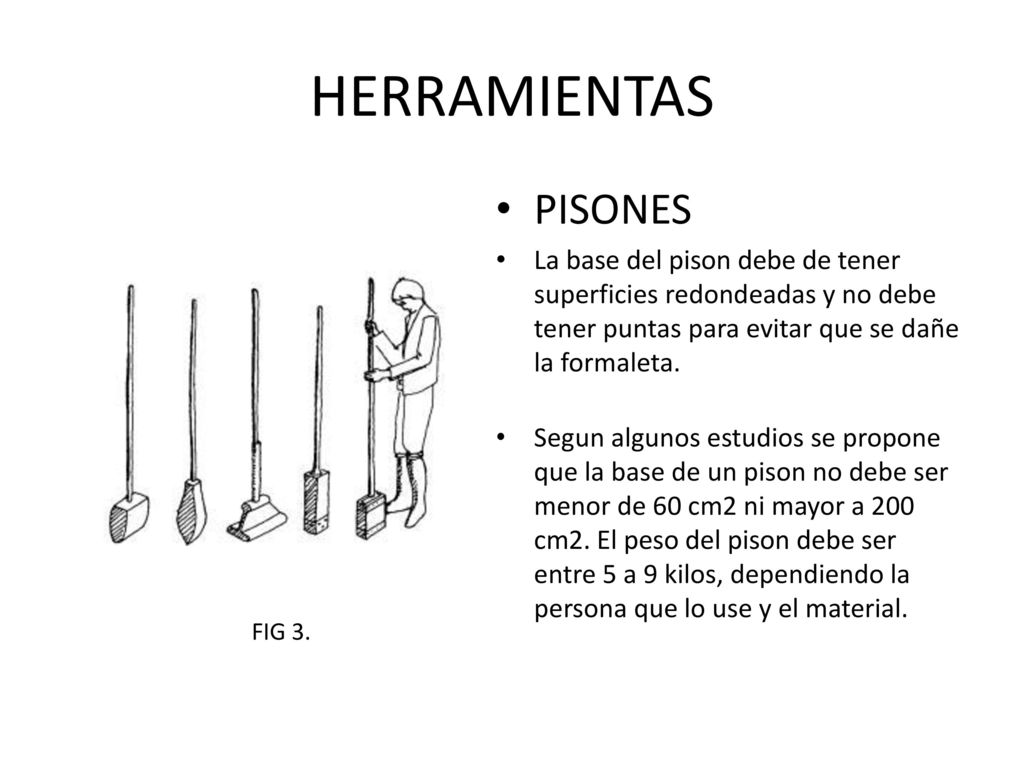

4 HERRAMIENTAS PISONES La base del pison debe de tener superficies redondeadas y no debe tener puntas para evitar que se dañe la formaleta. Segun algunos estudios se propone que la base de un pison no debe ser menor de 60 cm2 ni mayor a 200 cm2. El peso del pison debe ser entre 5 a 9 kilos, dependiendo la persona que lo use y el material. FIG 3.

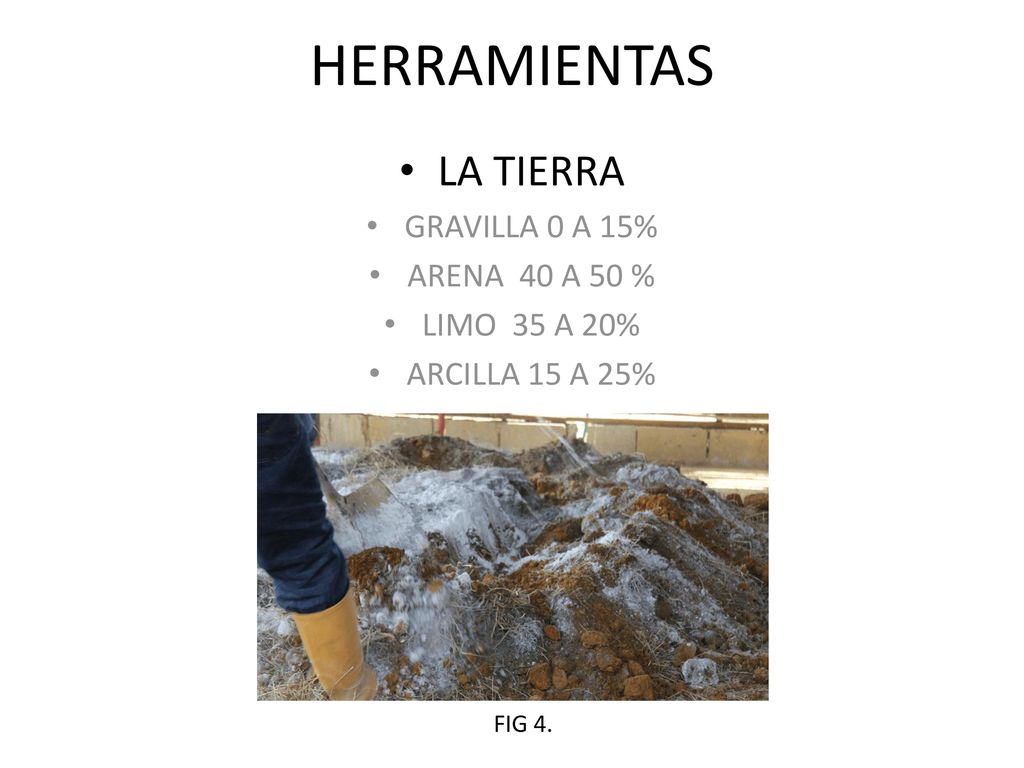

5 HERRAMIENTAS LA TIERRA GRAVILLA 0 A 15% ARENA 40 A 50 % LIMO 35 A 20%
ARCILLA 15 A 25% FIG 4.

6 HERRAMIENTAS LA FORMALETA PANELES RIOSTRAS PARALES CUÑAS LA TAPA YUGOS
FIG 5.

7 ACTUALIDAD TAPIA PISADA ARQUITECTURA ECOLOGICA EJERCICIO PROFESIONAL

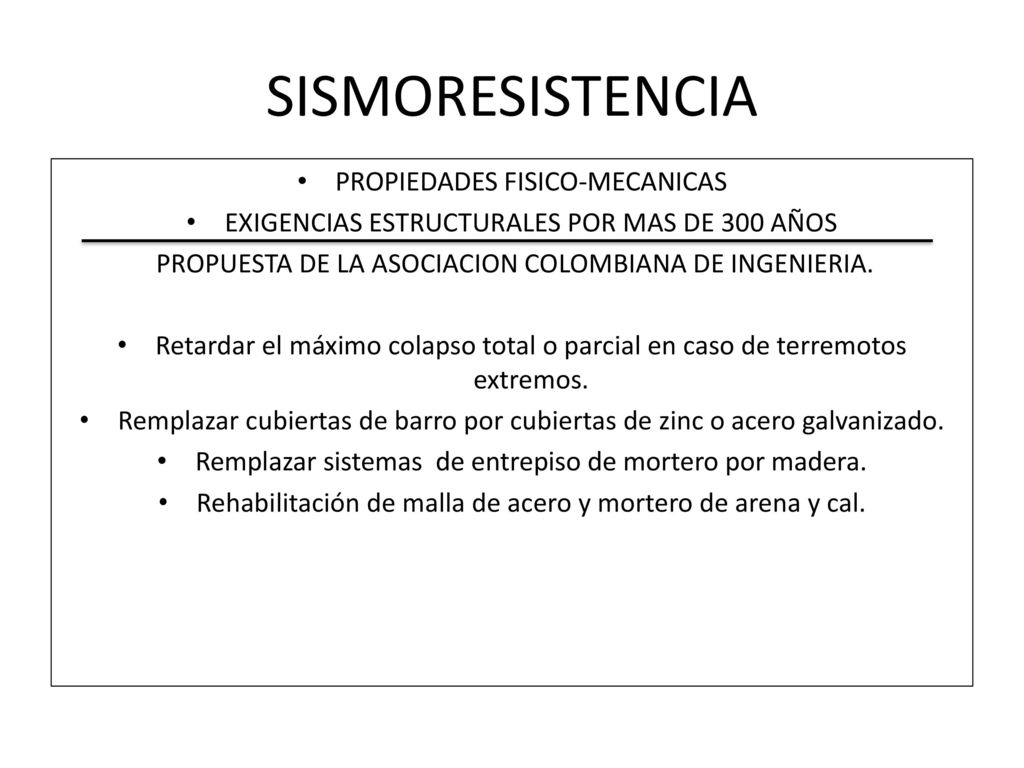

8 SISMORESISTENCIA PROPIEDADES FISICO-MECANICAS
EXIGENCIAS ESTRUCTURALES POR MAS DE 300 AÑOS PROPUESTA DE LA ASOCIACION COLOMBIANA DE INGENIERIA. Retardar el máximo colapso total o parcial en caso de terremotos extremos. Remplazar cubiertas de barro por cubiertas de zinc o acero galvanizado. Remplazar sistemas de entrepiso de mortero por madera. Rehabilitación de malla de acero y mortero de arena y cal.

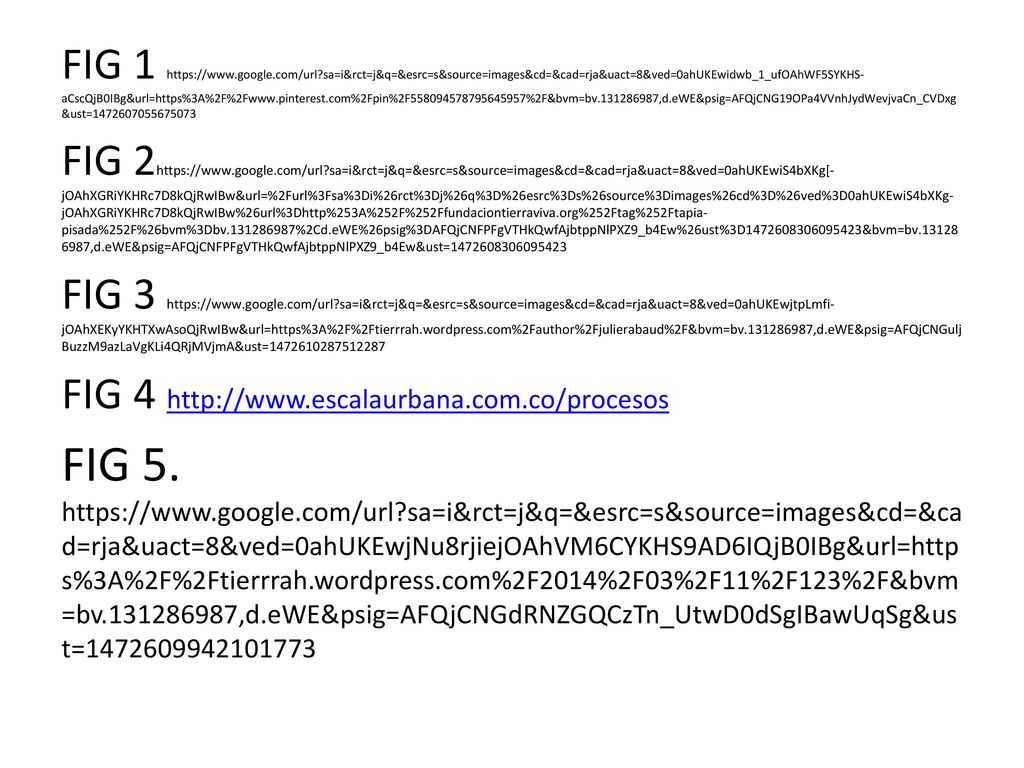

9 FIG 1 https://www. google. com/url
