1 Significado de la señal

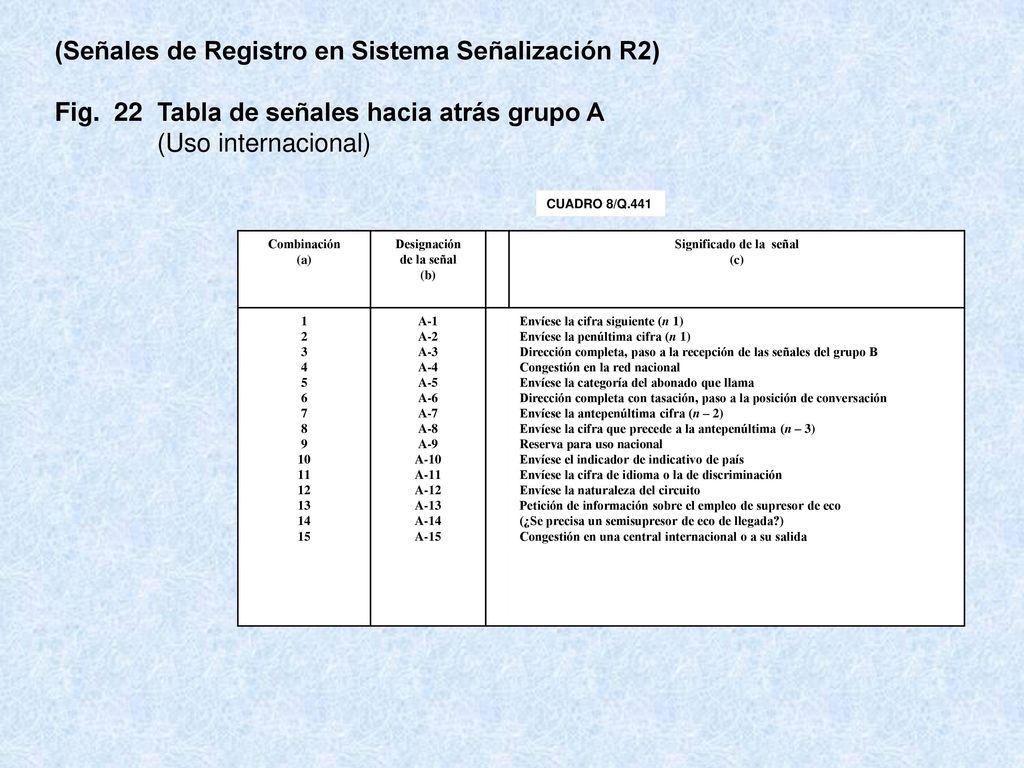

(Señales de Registro en Sistema Señalización R2) Fig. 22 Tabla de señales hacia atrás grupo A (Uso internacional) CUADRO 8/Q.441 Combinación (a) Designación de la señal (b) Significado de la señal (c) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 A-1 A-2 A-3 A-4 A-5 A-6 A-7 A-8 A-9 A-10 A-11 A-12 A-13 A-14 A-15 Envíese la cifra siguiente (n 1) Envíese la penúltima cifra (n 1) Dirección completa, paso a la recepción de las señales del grupo B Congestión en la red nacional Envíese la categoría del abonado que llama Dirección completa con tasación, paso a la posición de conversación Envíese la antepenúltima cifra (n – 2) Envíese la cifra que precede a la antepenúltima (n – 3) Reserva para uso nacional Envíese el indicador de indicativo de país Envíese la cifra de idioma o la de discriminación Envíese la naturaleza del circuito Petición de información sobre el empleo de supresor de eco (¿Se precisa un semisupresor de eco de llegada?) Congestión en una central internacional o a su salida

2 (Señales de Registro en Sistema Señalización R2)
Las señales hacia atrás del grupo A sirven para acusar recibo de las señales hacia adelante del grupo I y, en ciertas condiciones, de las señales hacia adelante del grupo II. Con señales grupo A se solicita envío de dígitos, se indica que se recibió la dirección completa, se indica congestión, indisponibilidad.

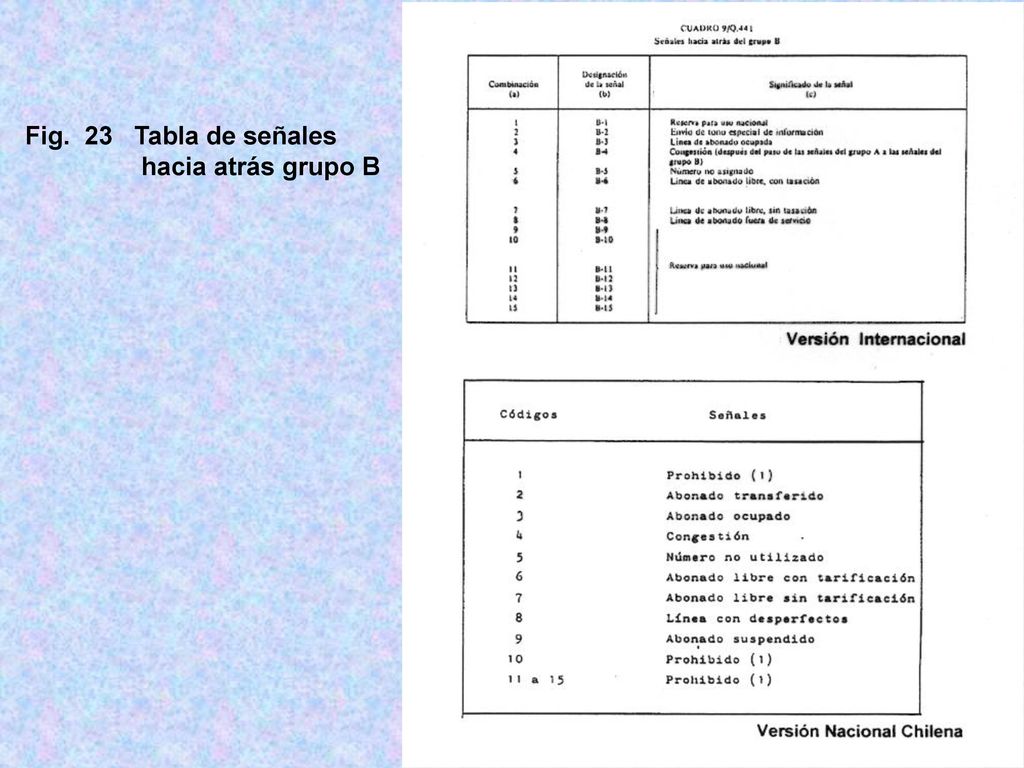

3 Fig. 23 Tabla de señales hacia atrás grupo B

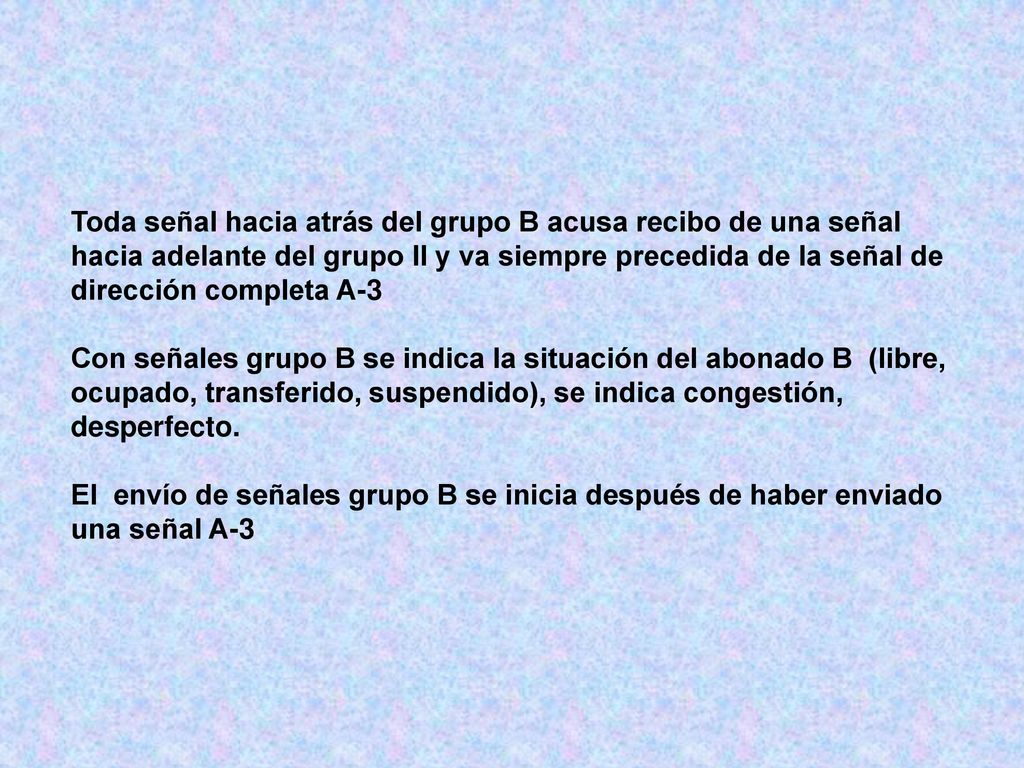

4 Toda señal hacia atrás del grupo B acusa recibo de una señal hacia adelante del grupo II y va siempre precedida de la señal de dirección completa A-3 Con señales grupo B se indica la situación del abonado B (libre, ocupado, transferido, suspendido), se indica congestión, desperfecto. El envío de señales grupo B se inicia después de haber enviado una señal A-3

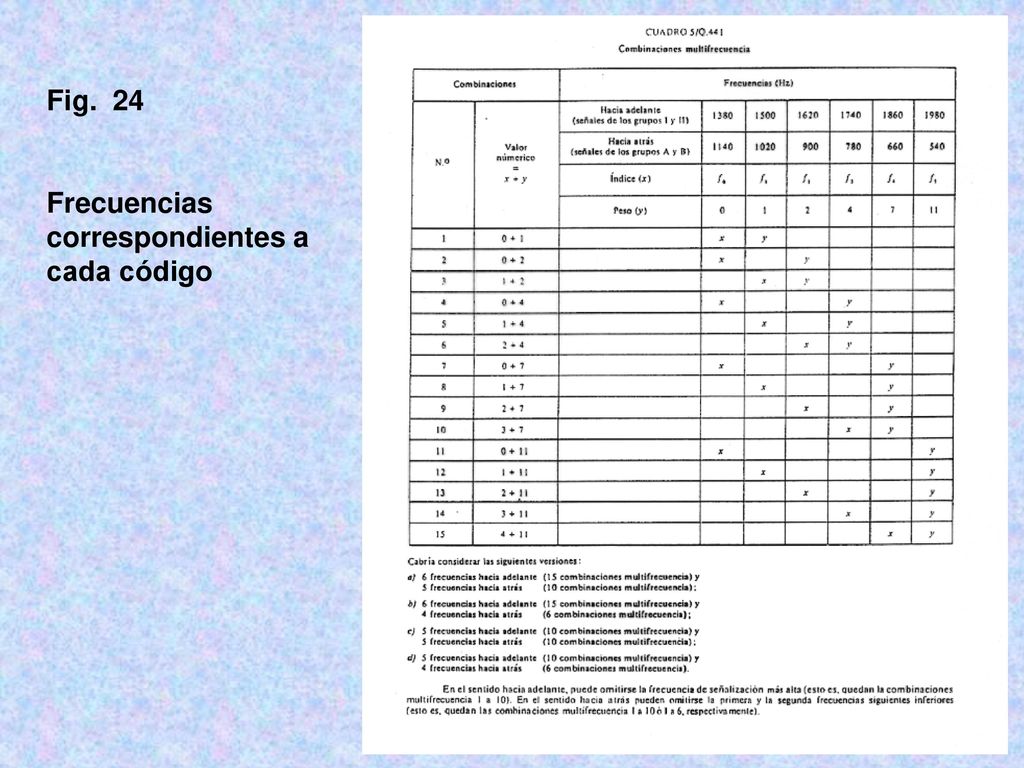

5 Fig. 24 Frecuencias correspondientes a cada código

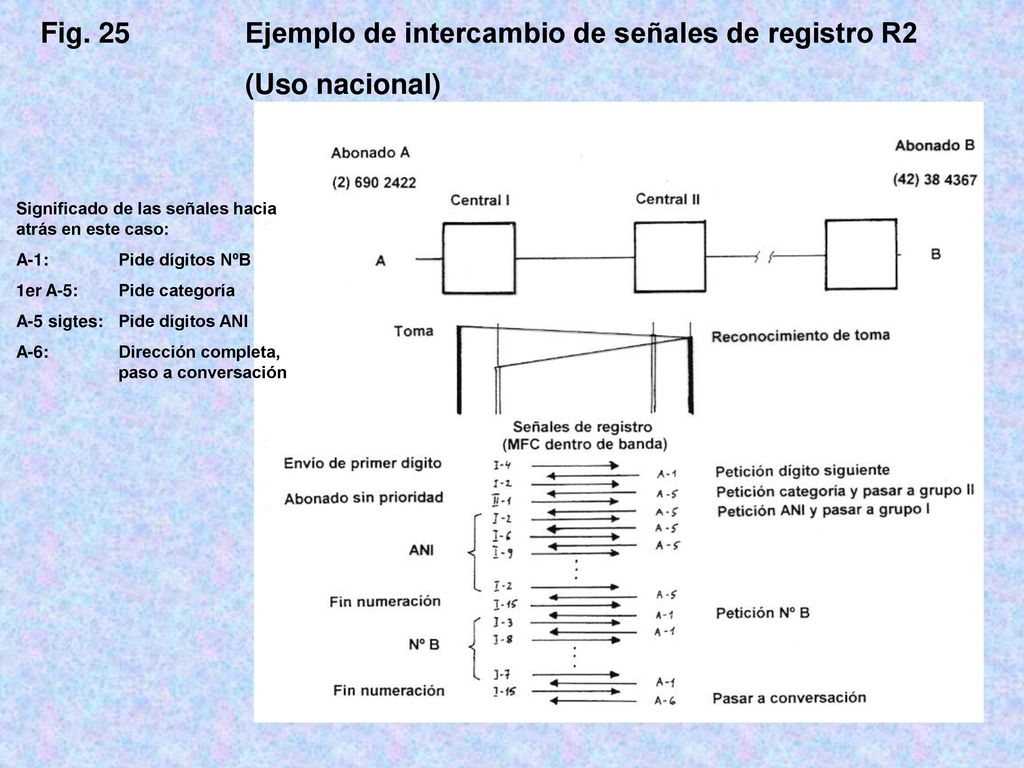

6 Fig. 25 Ejemplo de intercambio de señales de registro R2
(Uso nacional) Significado de las señales hacia atrás en este caso: A-1: Pide dígitos NºB 1er A-5: Pide categoría A-5 sigtes: Pide dígitos ANI A-6: Dirección completa, paso a conversación

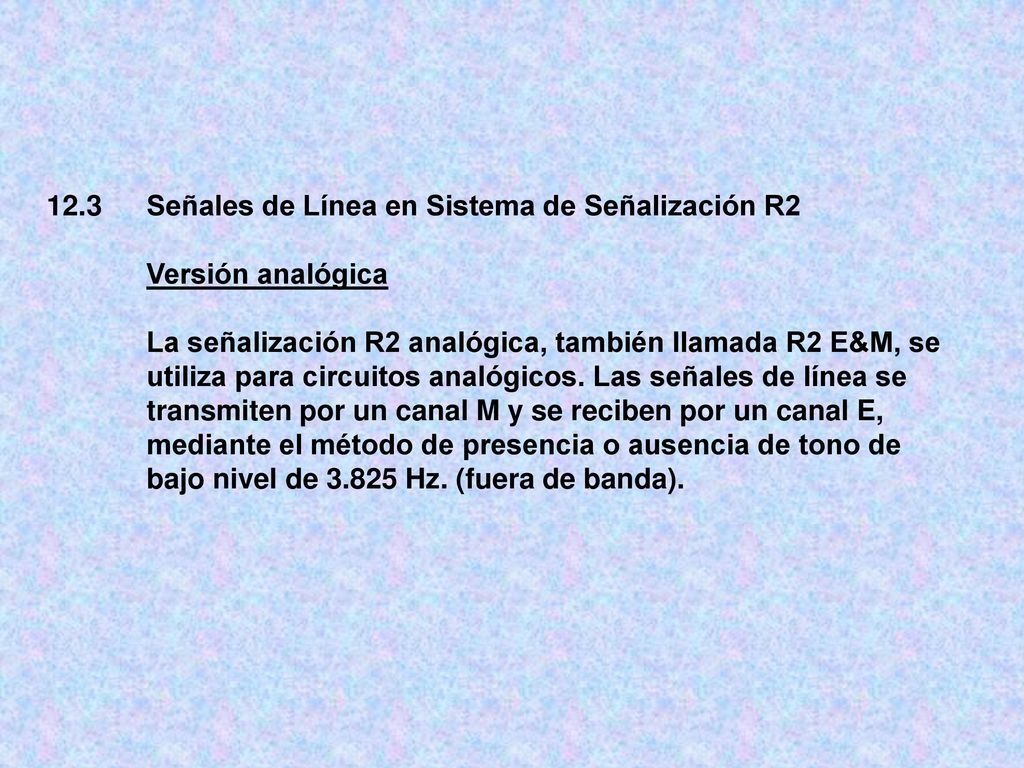

7 12.3 Señales de Línea en Sistema de Señalización R2
Versión analógica La señalización R2 analógica, también llamada R2 E&M, se utiliza para circuitos analógicos. Las señales de línea se transmiten por un canal M y se reciben por un canal E, mediante el método de presencia o ausencia de tono de bajo nivel de Hz. (fuera de banda).

8 Condición de señalización de línea

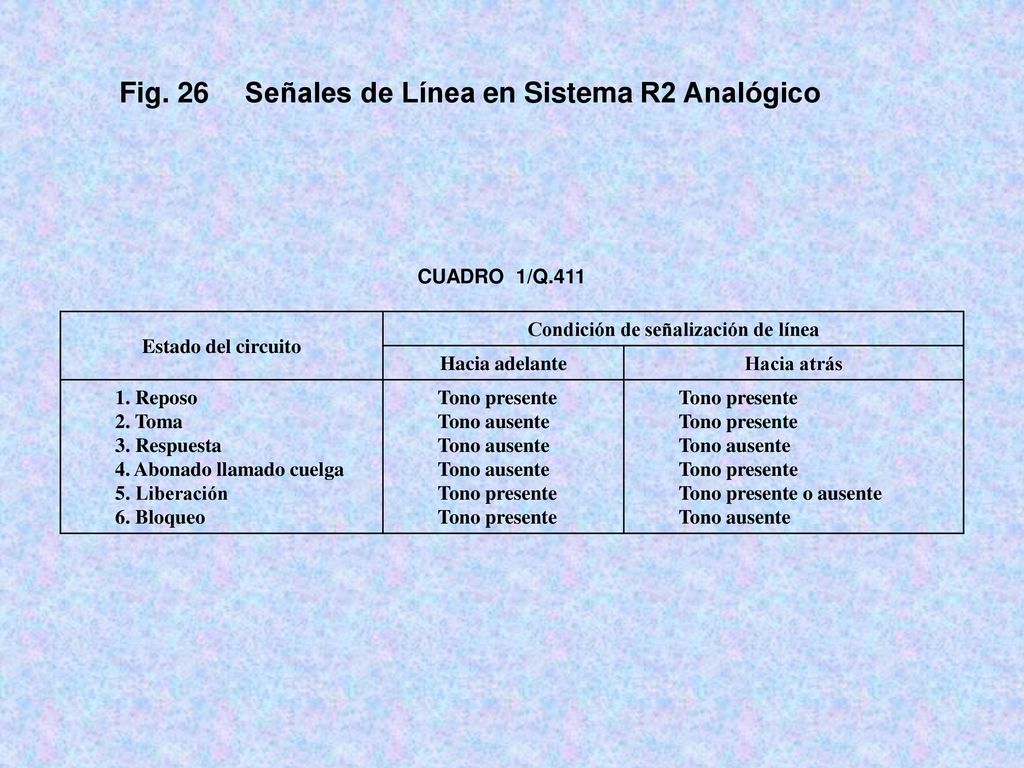

Fig Señales de Línea en Sistema R2 Analógico CUADRO 1/Q.411 Estado del circuito Condición de señalización de línea Hacia adelante Hacia atrás 1. Reposo 2. Toma 3. Respuesta 4. Abonado llamado cuelga 5. Liberación 6. Bloqueo Tono presente Tono ausente Tono presente o ausente

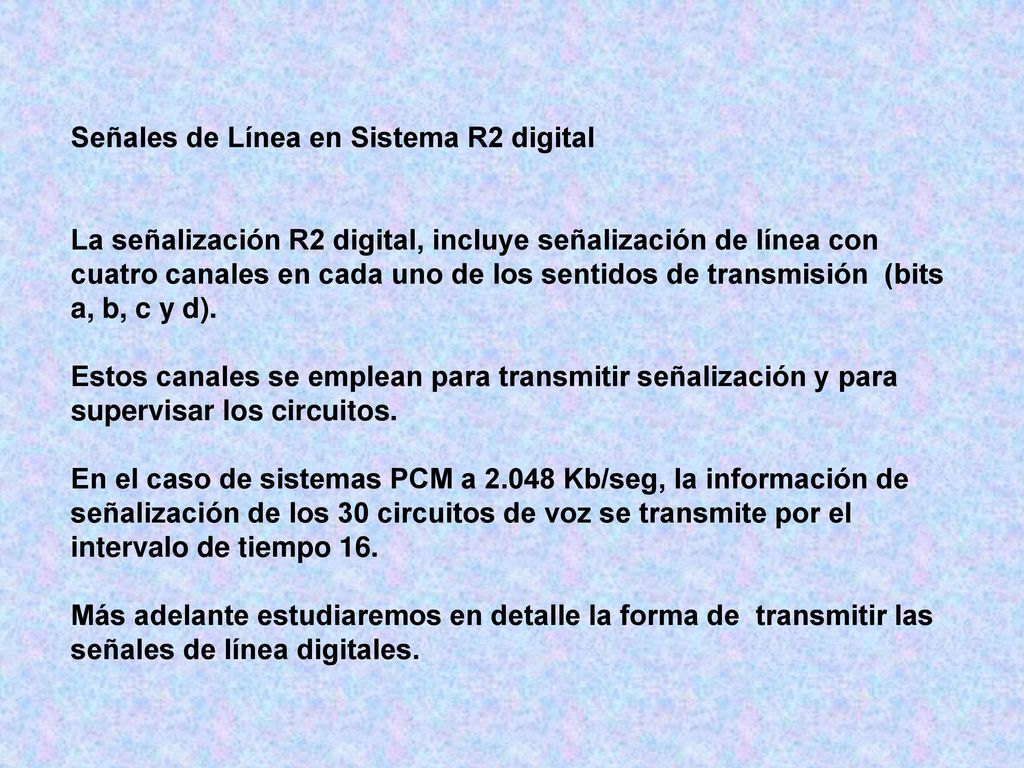

9 Señales de Línea en Sistema R2 digital
La señalización R2 digital, incluye señalización de línea con cuatro canales en cada uno de los sentidos de transmisión (bits a, b, c y d). Estos canales se emplean para transmitir señalización y para supervisar los circuitos. En el caso de sistemas PCM a Kb/seg, la información de señalización de los 30 circuitos de voz se transmite por el intervalo de tiempo 16. Más adelante estudiaremos en detalle la forma de transmitir las señales de línea digitales.
