1

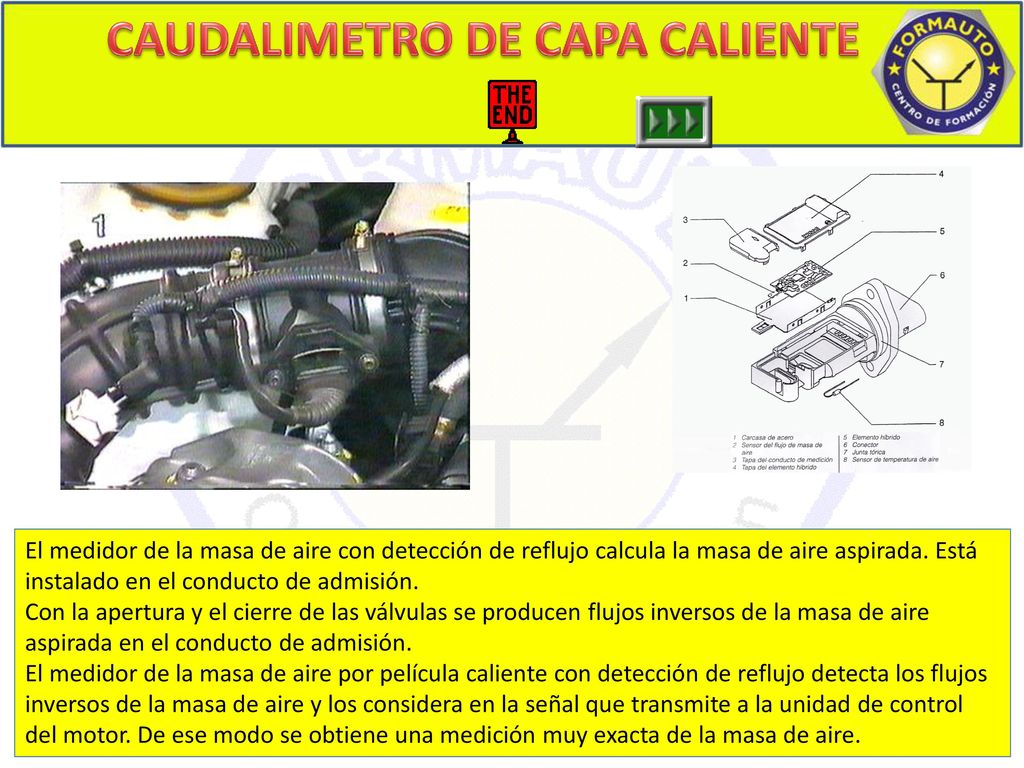

CAUDALIMETRO DE CAPA CALIENTE
El medidor de la masa de aire con detección de reflujo calcula la masa de aire aspirada. Está instalado en el conducto de admisión. Con la apertura y el cierre de las válvulas se producen flujos inversos de la masa de aire aspirada en el conducto de admisión. El medidor de la masa de aire por película caliente con detección de reflujo detecta los flujos inversos de la masa de aire y los considera en la señal que transmite a la unidad de control del motor. De ese modo se obtiene una medición muy exacta de la masa de aire.
2

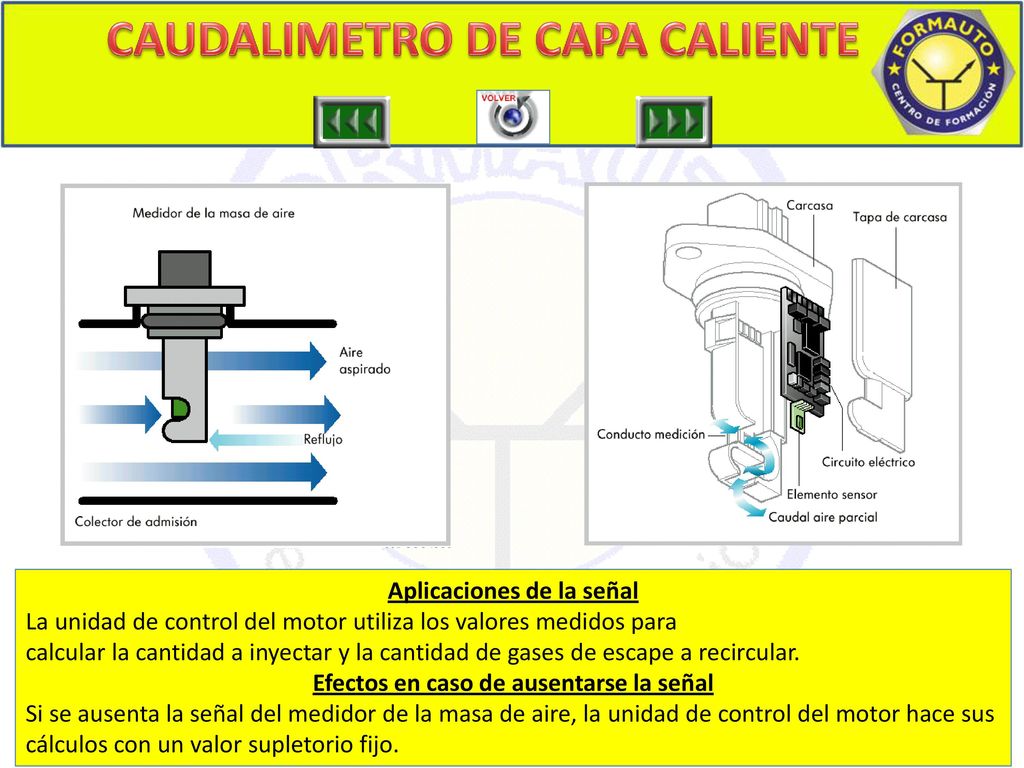

CAUDALIMETRO DE CAPA CALIENTE
Aplicaciones de la señal La unidad de control del motor utiliza los valores medidos para calcular la cantidad a inyectar y la cantidad de gases de escape a recircular. Efectos en caso de ausentarse la señal Si se ausenta la señal del medidor de la masa de aire, la unidad de control del motor hace sus cálculos con un valor supletorio fijo.
3

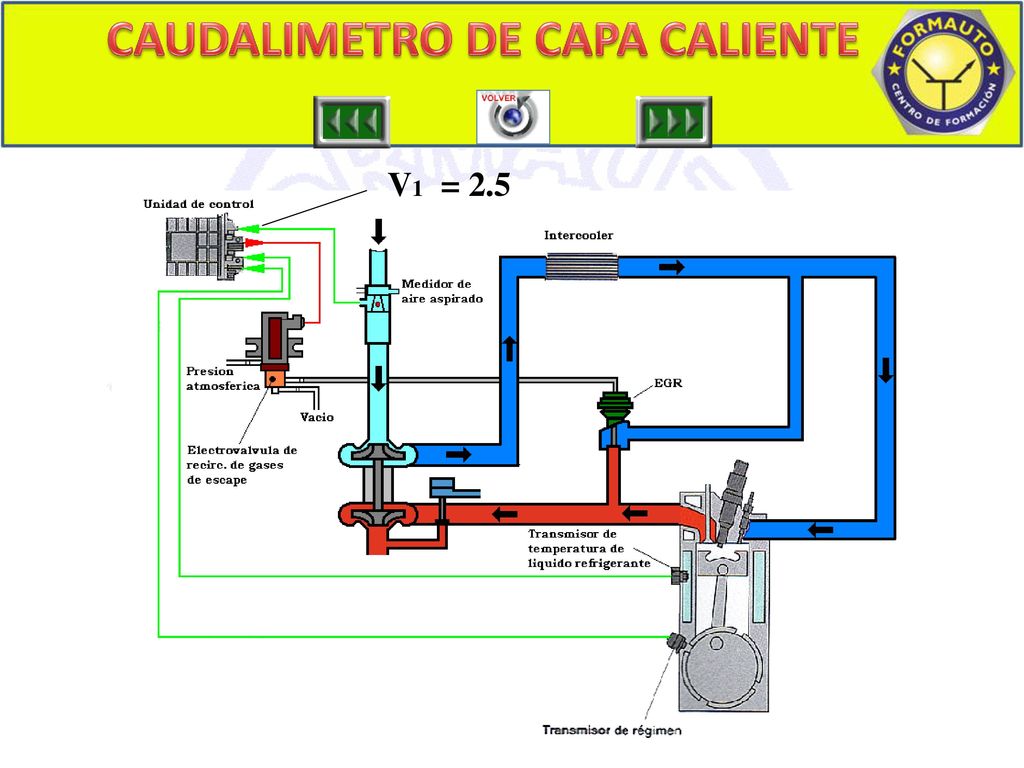

CAUDALIMETRO DE CAPA CALIENTE
V1 = 2.5
4

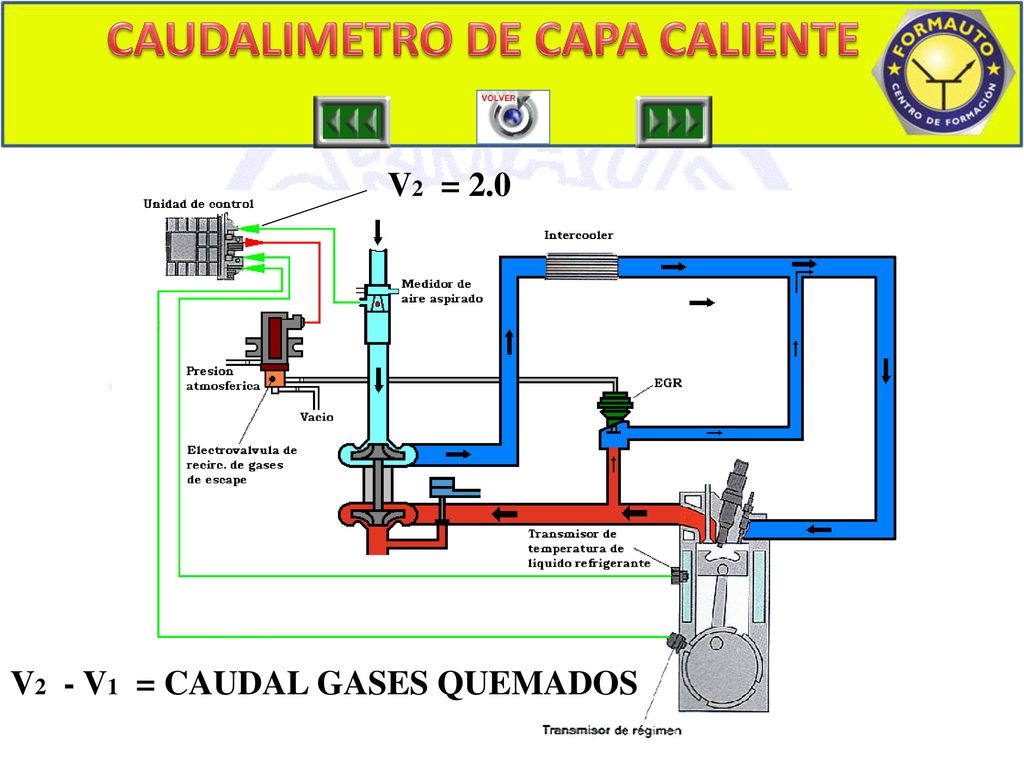

CAUDALIMETRO DE CAPA CALIENTE
V2 = 2.0 V2 - V1 = CAUDAL GASES QUEMADOS
5
CAUDALIMETRO DE CAPA CALIENTE
