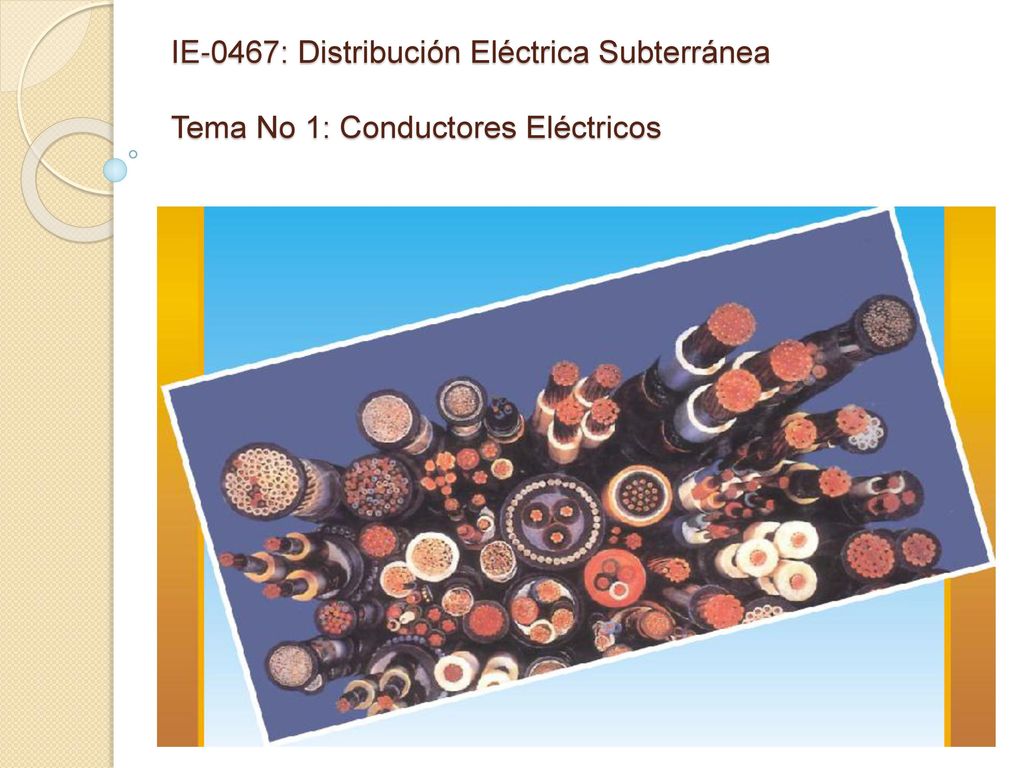

1 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

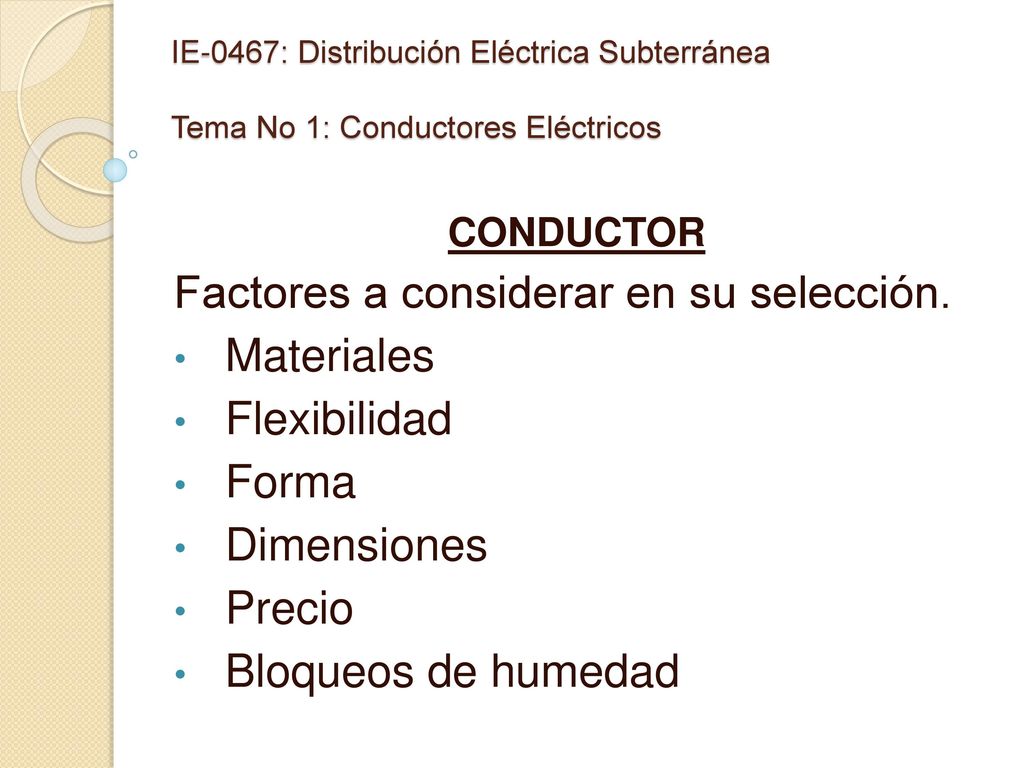

2 Factores a considerar en su selección. Materiales Flexibilidad Forma
IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos CONDUCTOR Factores a considerar en su selección. Materiales Flexibilidad Forma Dimensiones Precio Bloqueos de humedad

3 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

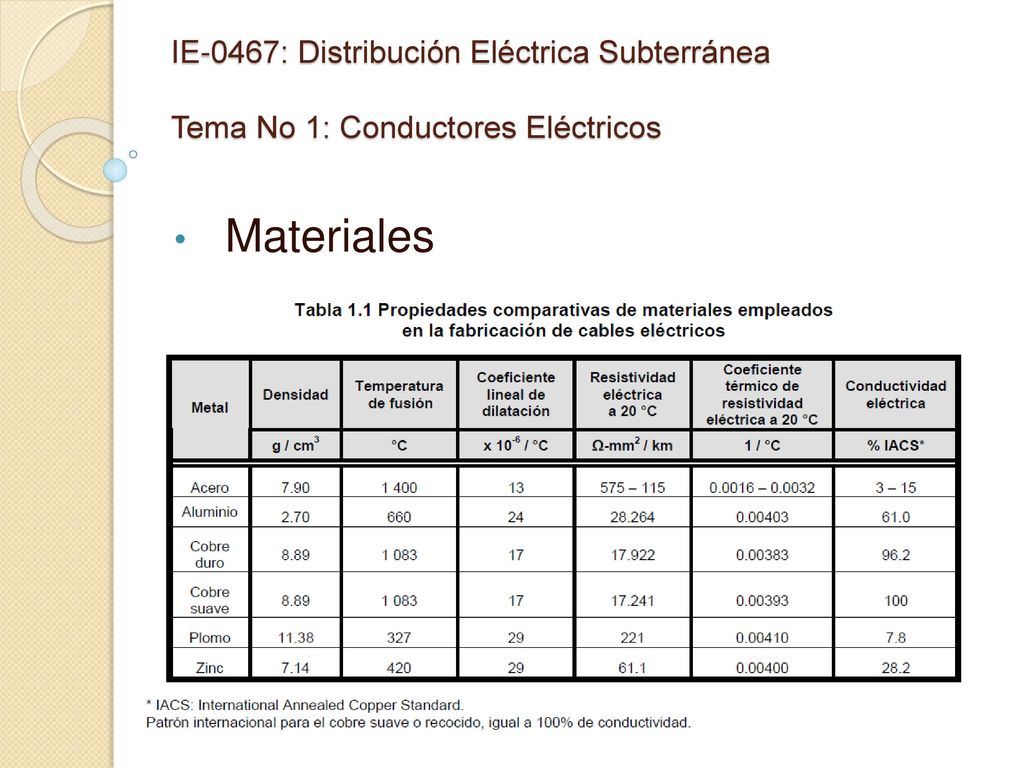

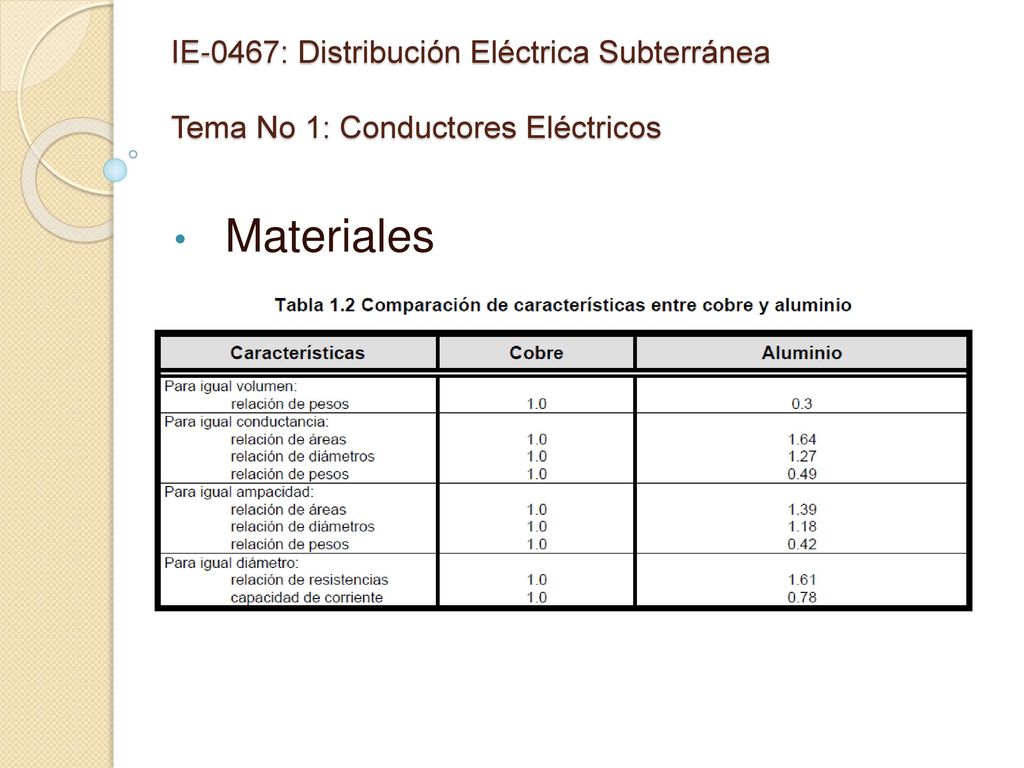

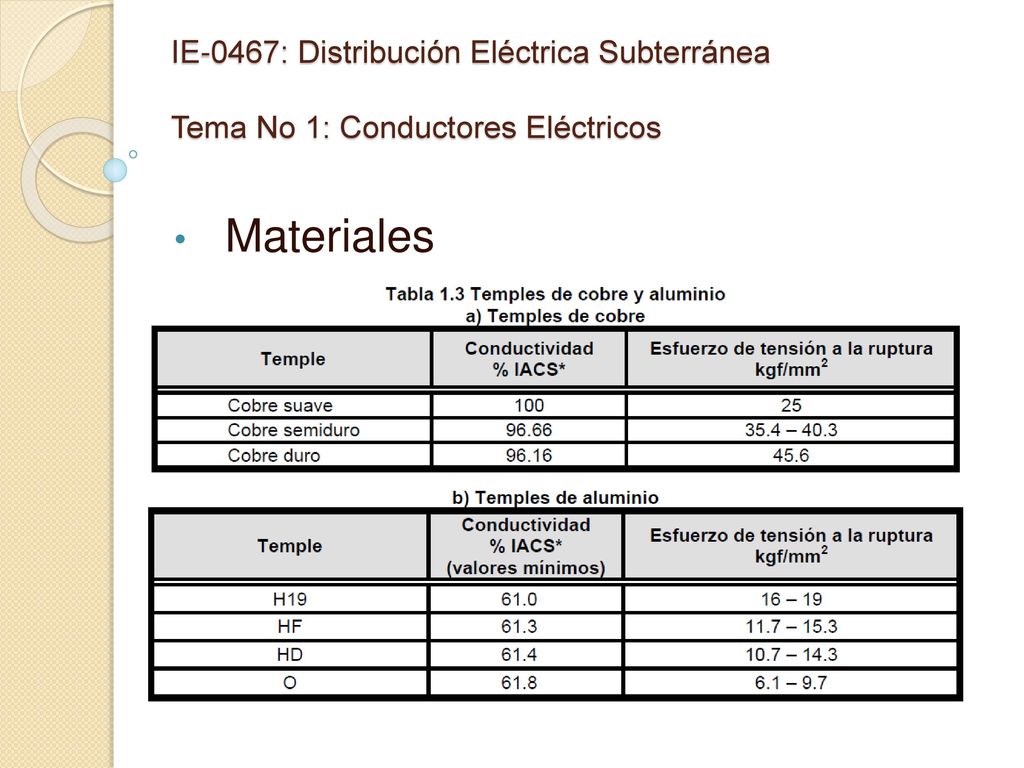

Materiales

4 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
Materiales

5 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
Materiales

6 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

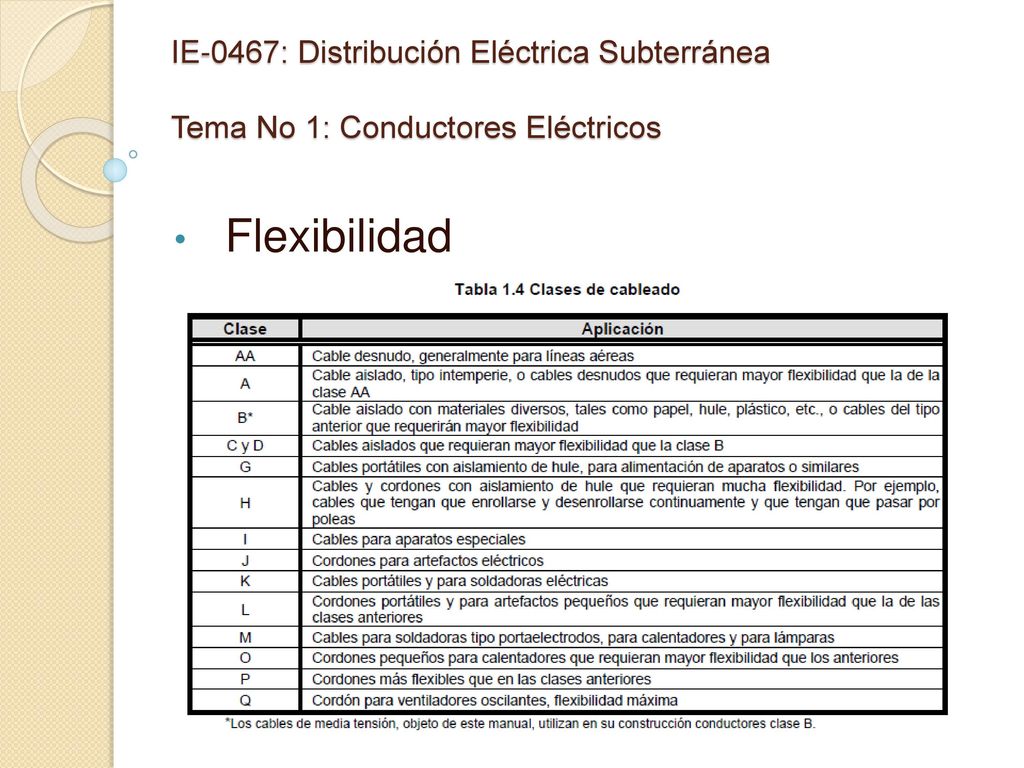

Flexibilidad

7 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

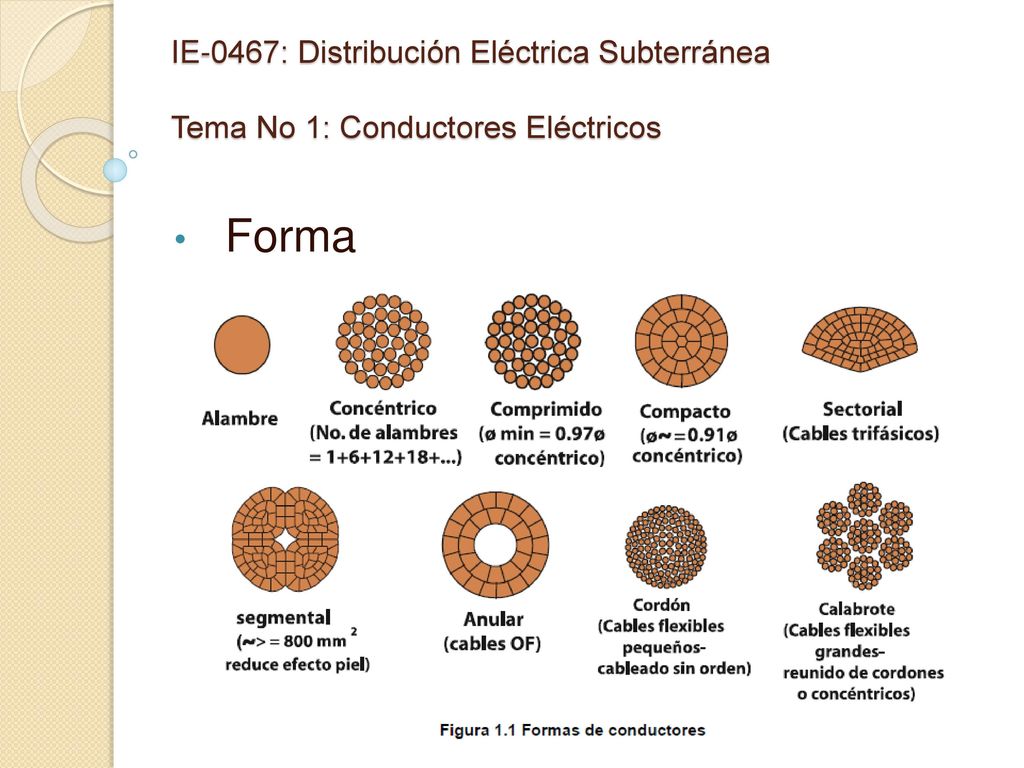

Forma

8 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

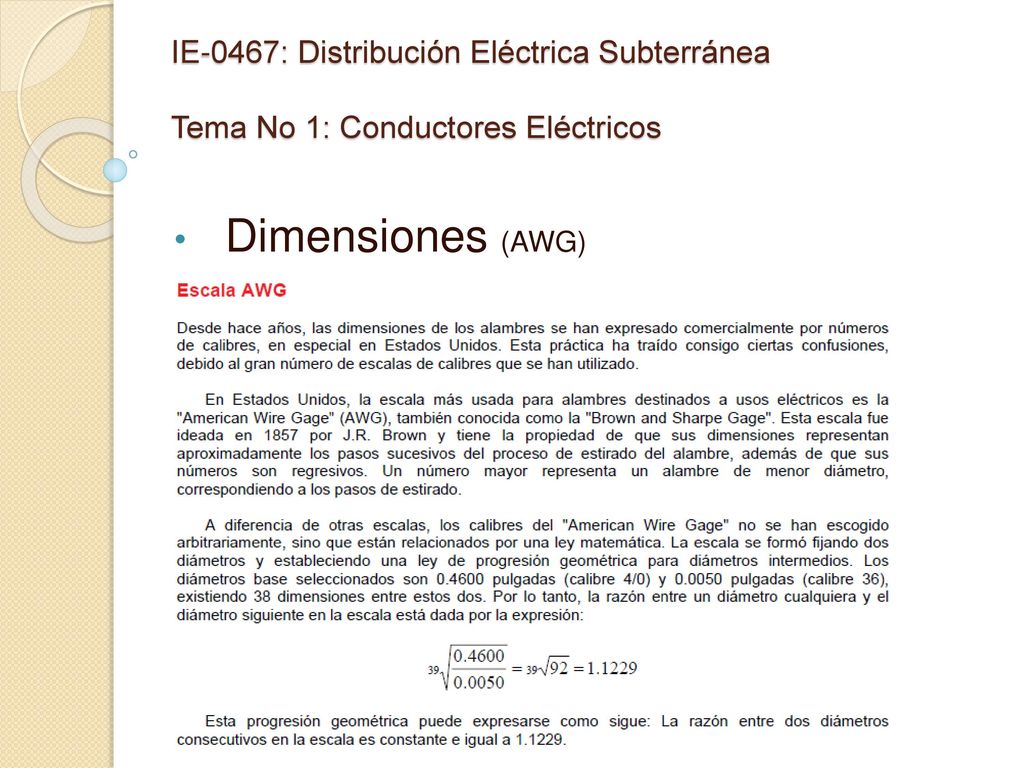

Dimensiones (AWG)

9 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
Dimensiones (kCM)

10 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

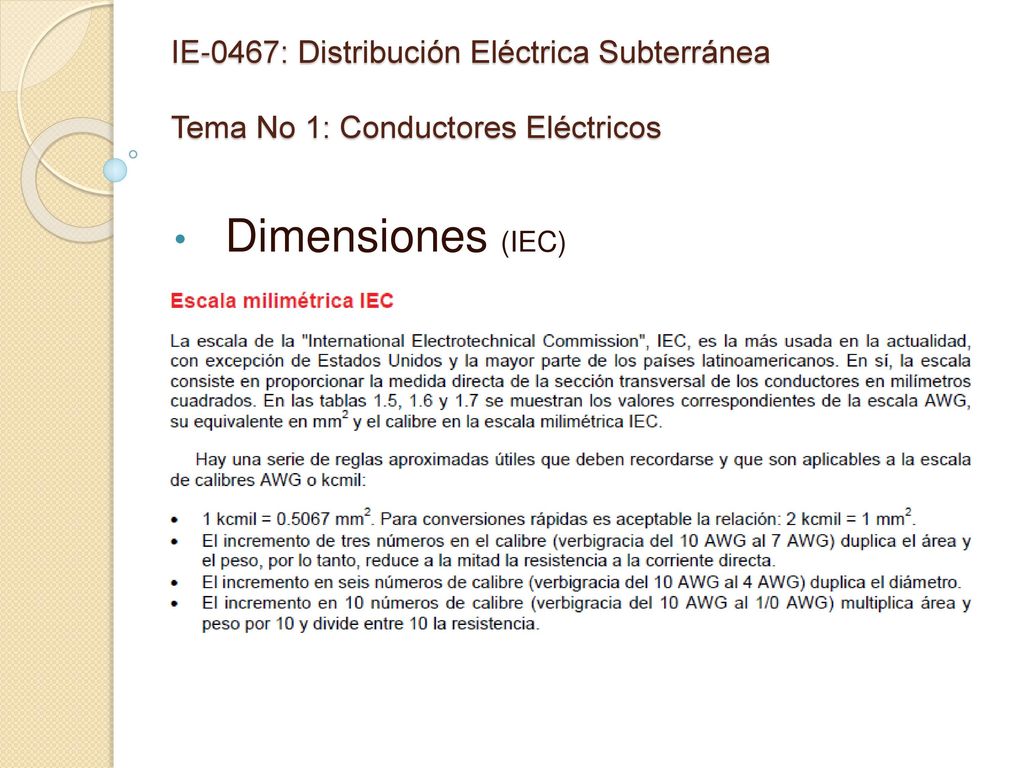

Dimensiones (IEC)

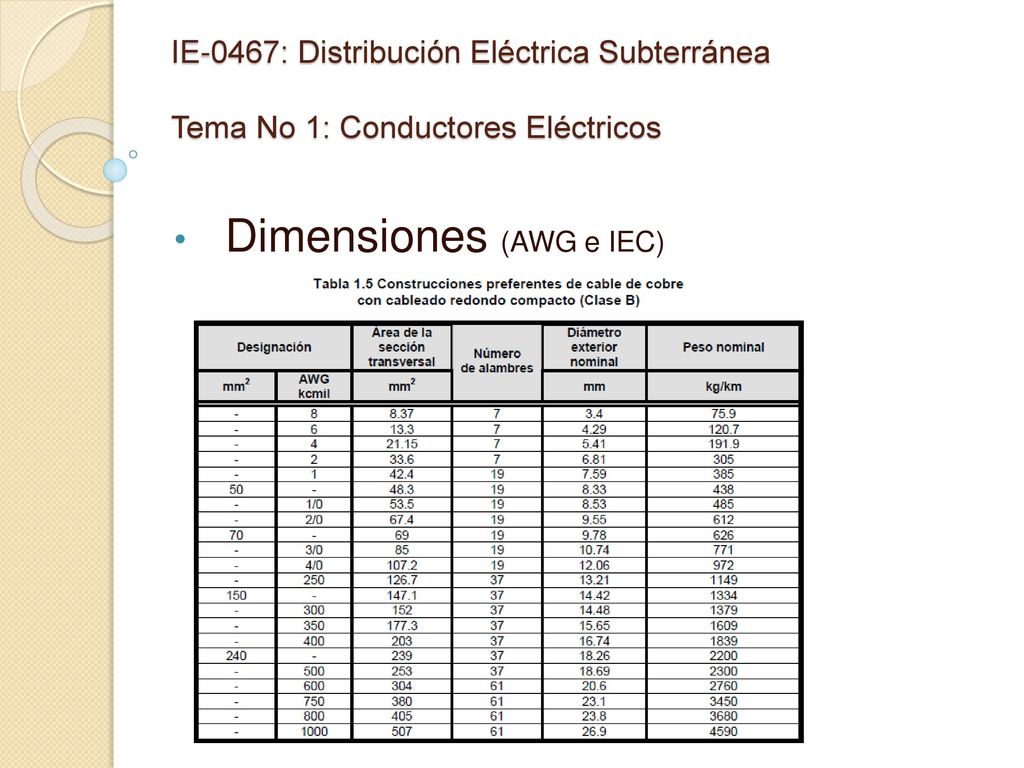

11 Dimensiones (AWG e IEC)
IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Dimensiones (AWG e IEC)

12 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
Precio (Aluminio)

13 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

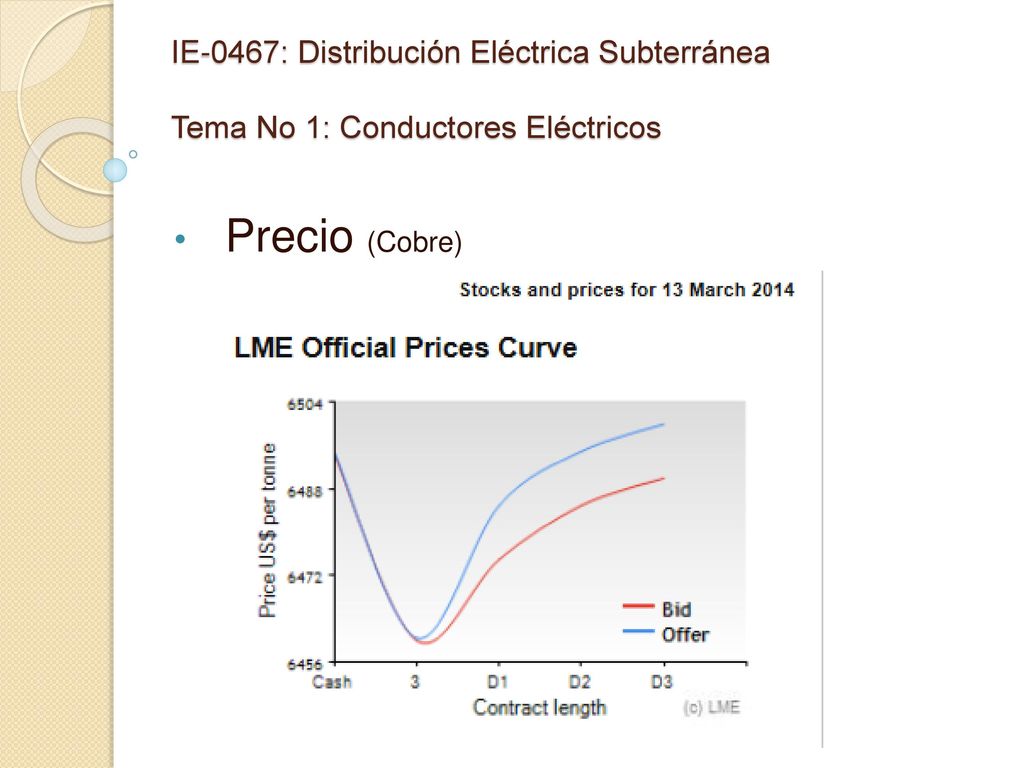

Precio (Cobre)

14 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

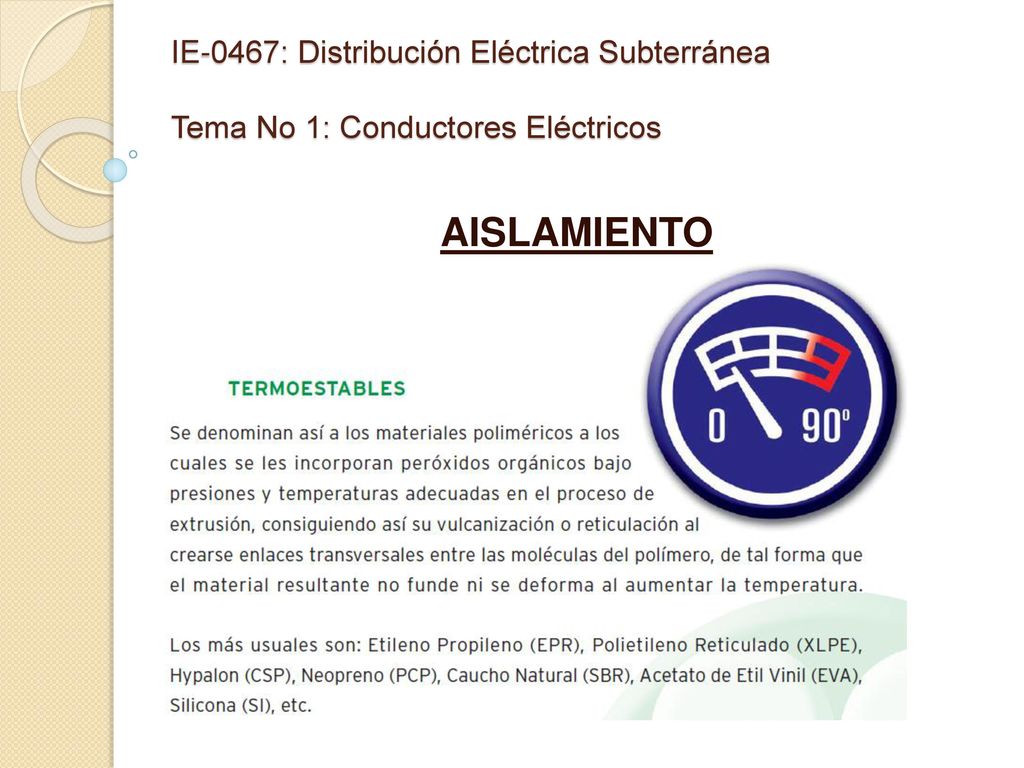

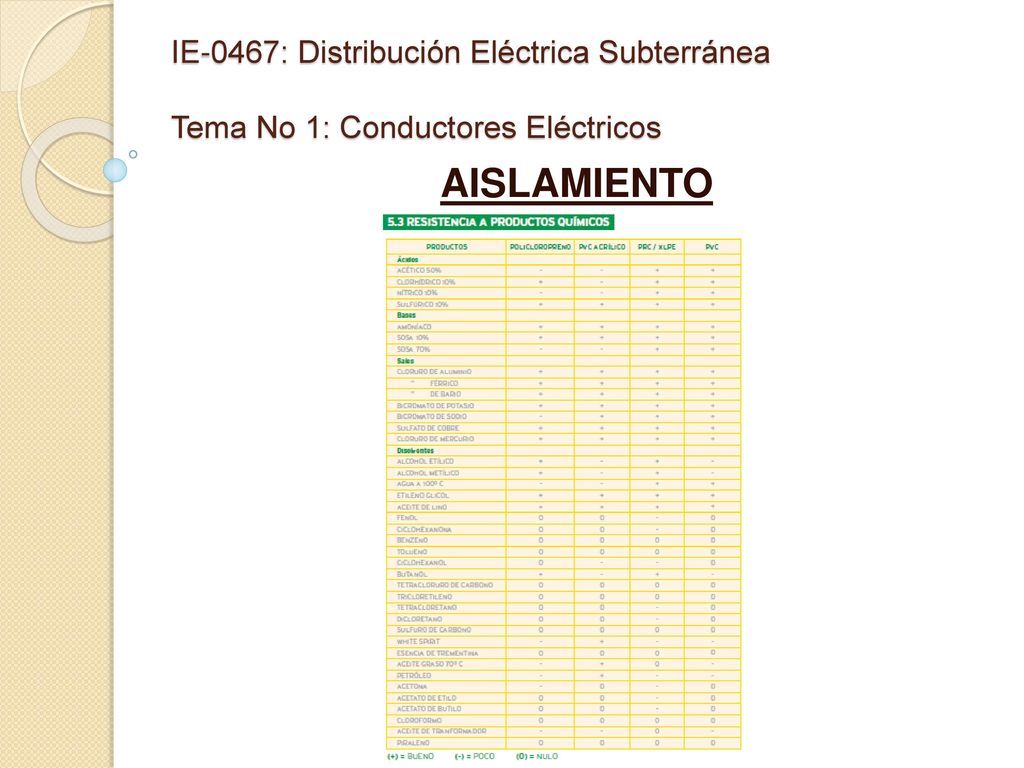

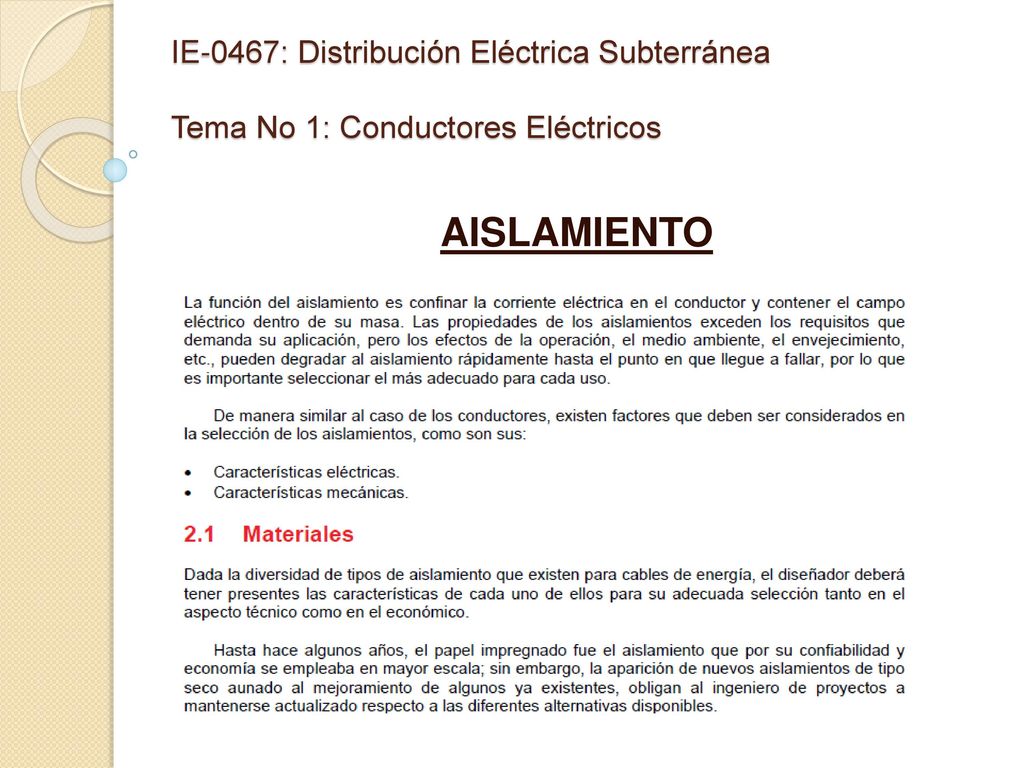

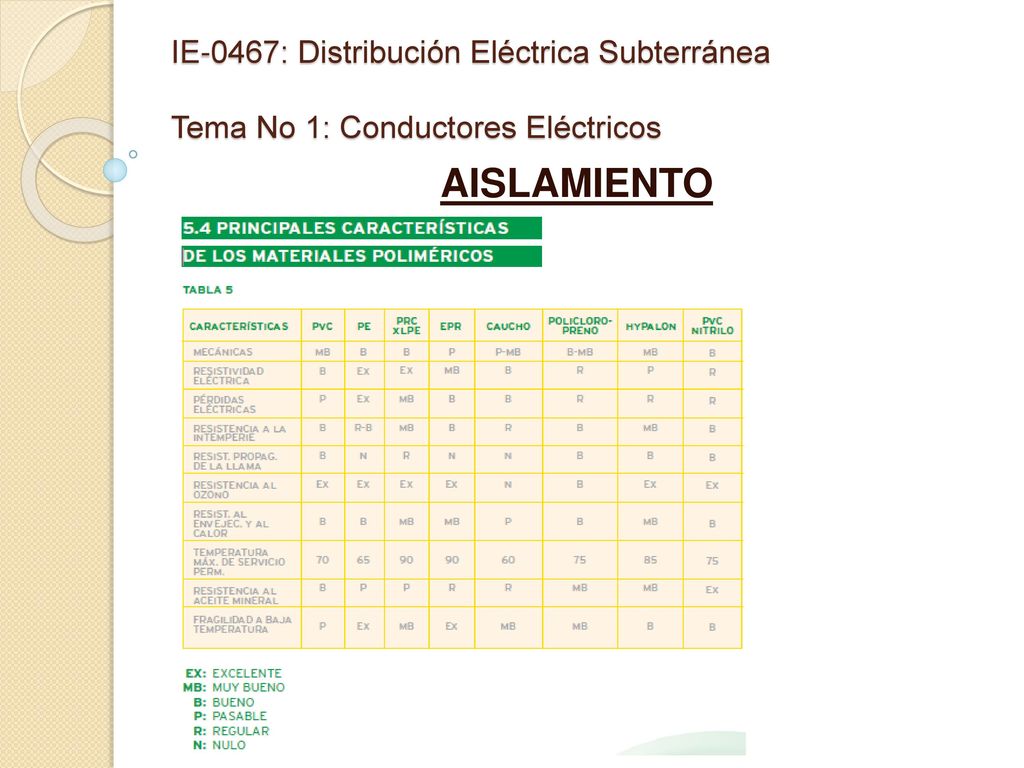

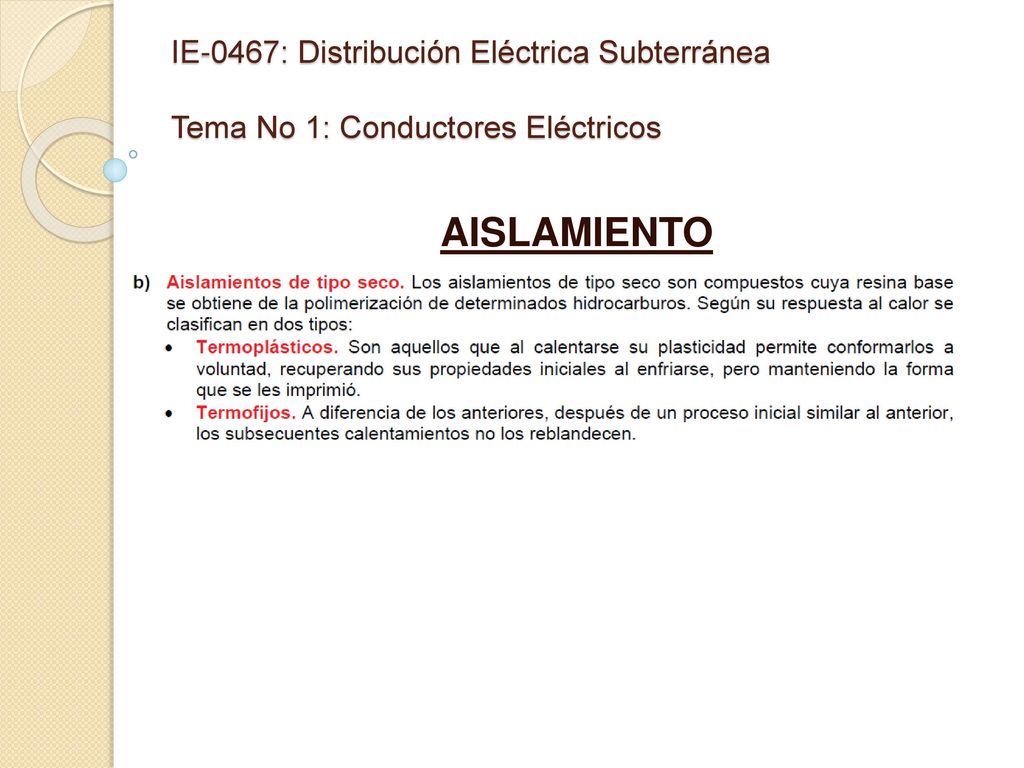

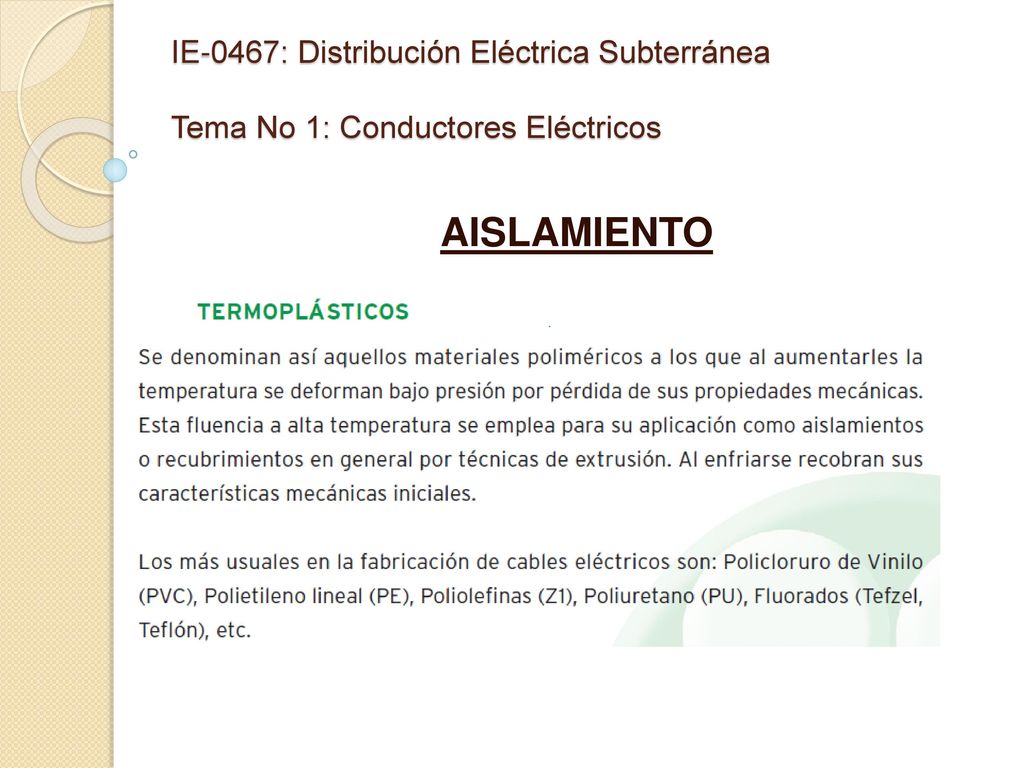

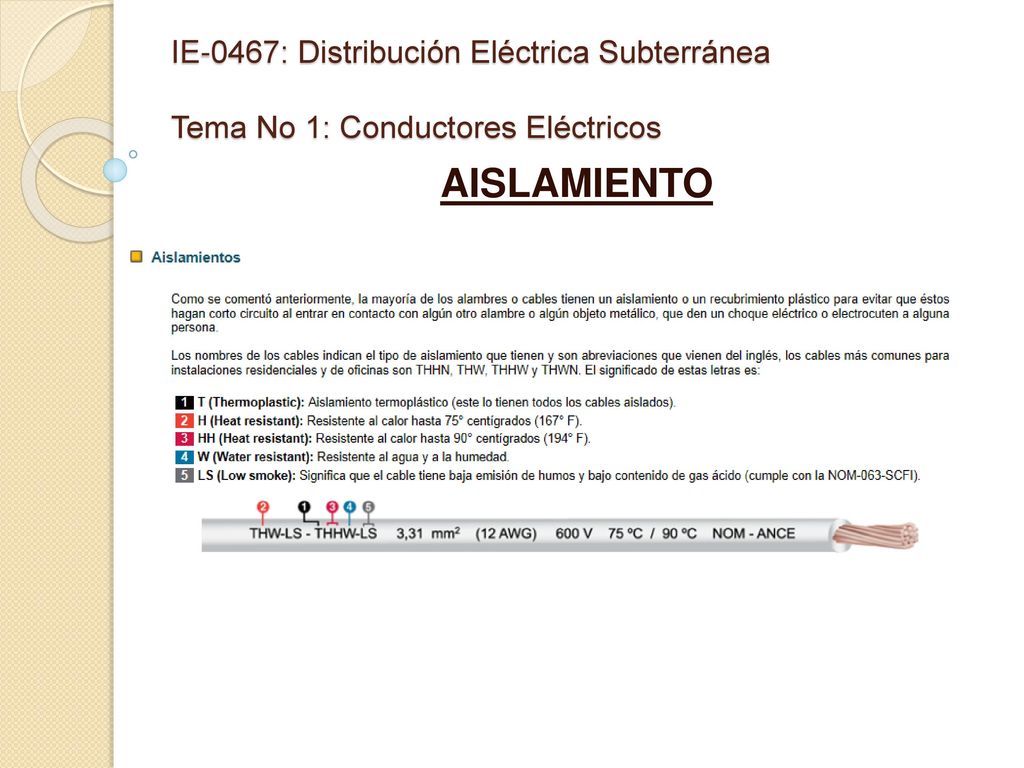

AISLAMIENTO

15 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
AISLAMIENTO

16 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
AISLAMIENTO

17 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
AISLAMIENTO

18 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
AISLAMIENTO

19 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
AISLAMIENTO

20 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
AISLAMIENTO

21 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
AISLAMIENTO

22 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

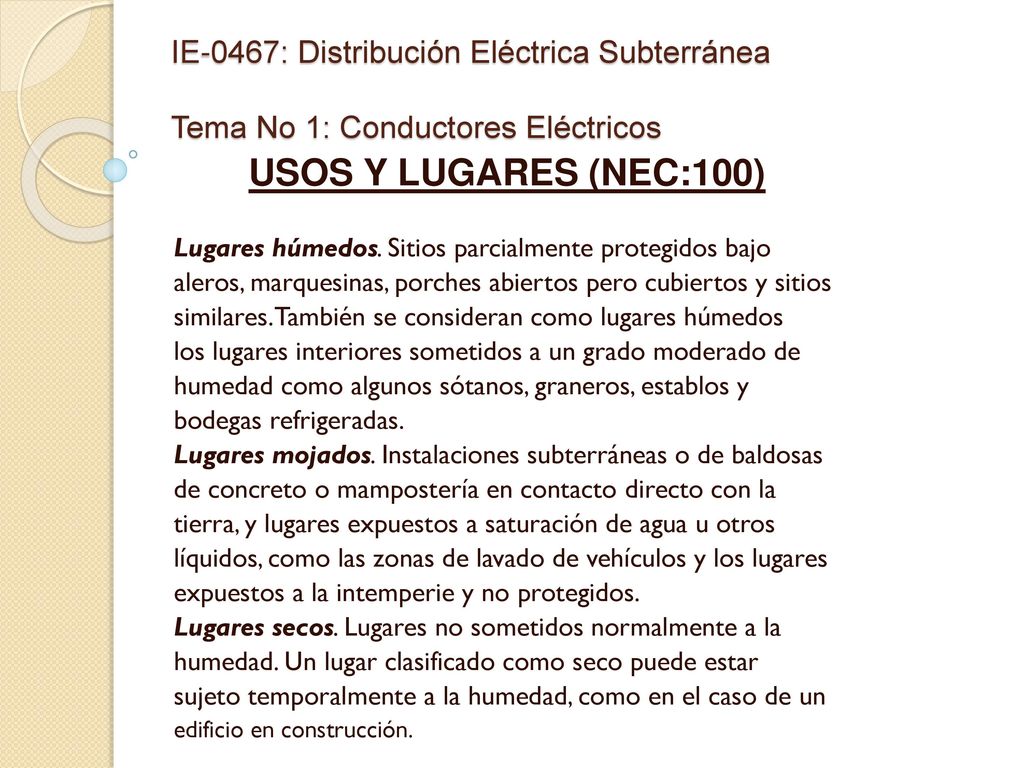

USOS Y LUGARES (NEC:100) Lugares húmedos. Sitios parcialmente protegidos bajo aleros, marquesinas, porches abiertos pero cubiertos y sitios similares. También se consideran como lugares húmedos los lugares interiores sometidos a un grado moderado de humedad como algunos sótanos, graneros, establos y bodegas refrigeradas. Lugares mojados. Instalaciones subterráneas o de baldosas de concreto o mampostería en contacto directo con la tierra, y lugares expuestos a saturación de agua u otros líquidos, como las zonas de lavado de vehículos y los lugares expuestos a la intemperie y no protegidos. Lugares secos. Lugares no sometidos normalmente a la humedad. Un lugar clasificado como seco puede estar sujeto temporalmente a la humedad, como en el caso de un edificio en construcción.

23 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos
USOS Y LUGARES (NEC : 310-8) Lugares. (a) Lugares secos. Los conductores y cables aislados usados en lugares secos, deben ser de cualquiera de los tipos identificados en este Código. (b) Lugares secos y húmedos. Los conductores y cables aislados usados en lugares secos y húmedos deben ser de los tipos FEP, FEPB, MTW, PFA, RH, RHH, RHW, RHW-2, SA, THHN, THW, THW-2, THHW, THHW-2, THWN, THWN-2, TW, XHH, XHHW, XHHW, XHHW-2, Z o ZW.

24 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

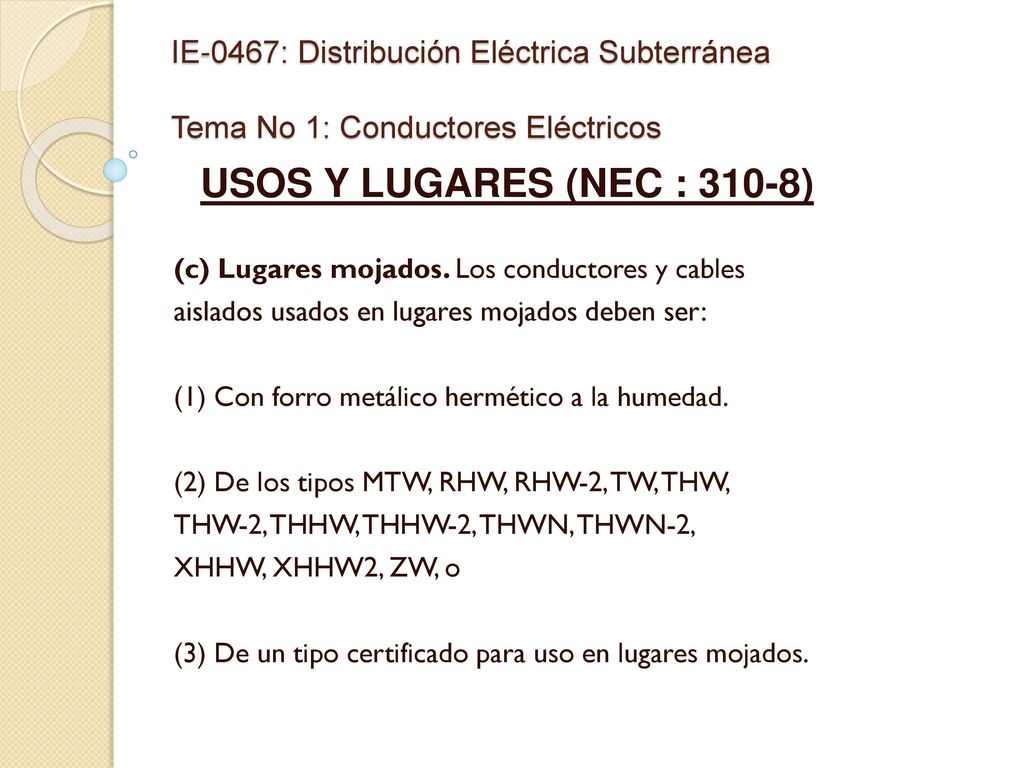

USOS Y LUGARES (NEC : 310-8) (c) Lugares mojados. Los conductores y cables aislados usados en lugares mojados deben ser: (1) Con forro metálico hermético a la humedad. (2) De los tipos MTW, RHW, RHW-2, TW, THW, THW-2, THHW, THHW-2, THWN, THWN-2, XHHW, XHHW2, ZW, o (3) De un tipo certificado para uso en lugares mojados.

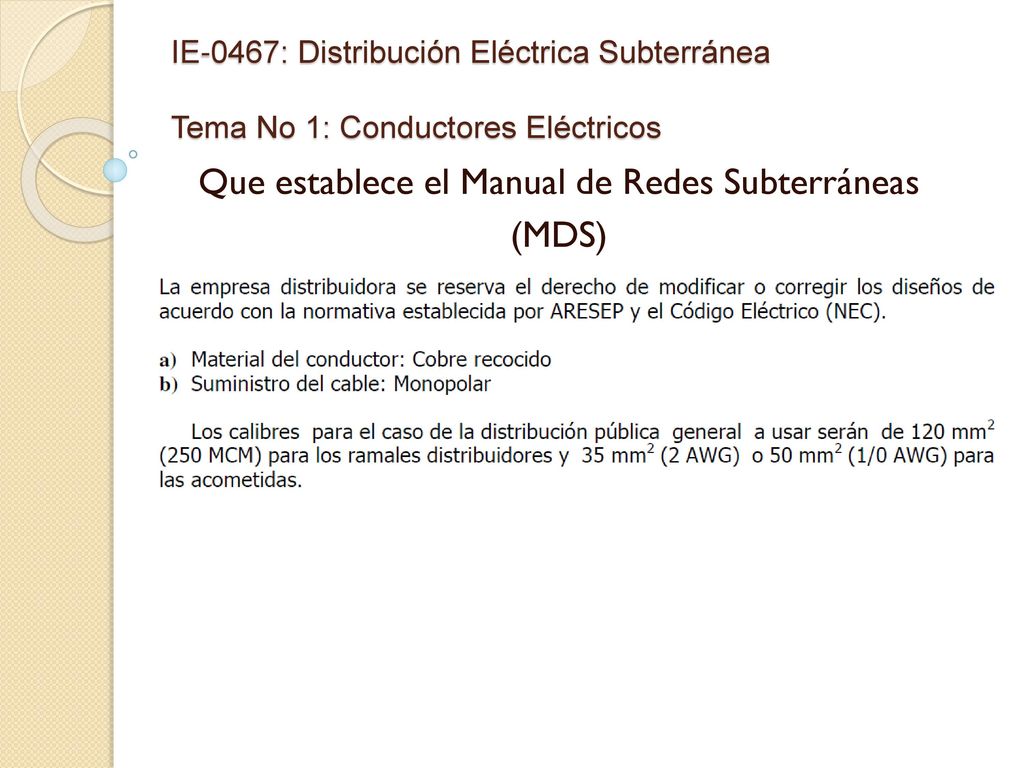

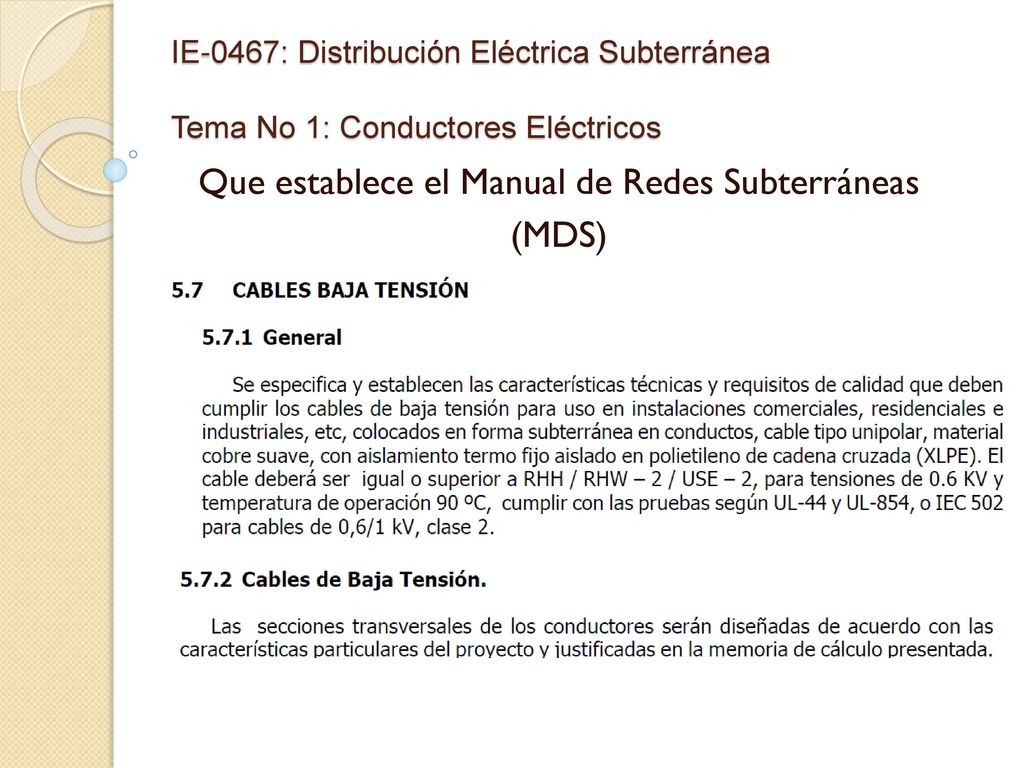

25 Que establece el Manual de Redes Subterráneas (MDS)
IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Que establece el Manual de Redes Subterráneas (MDS)

26 Que establece el Manual de Redes Subterráneas (MDS)
IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Que establece el Manual de Redes Subterráneas (MDS)

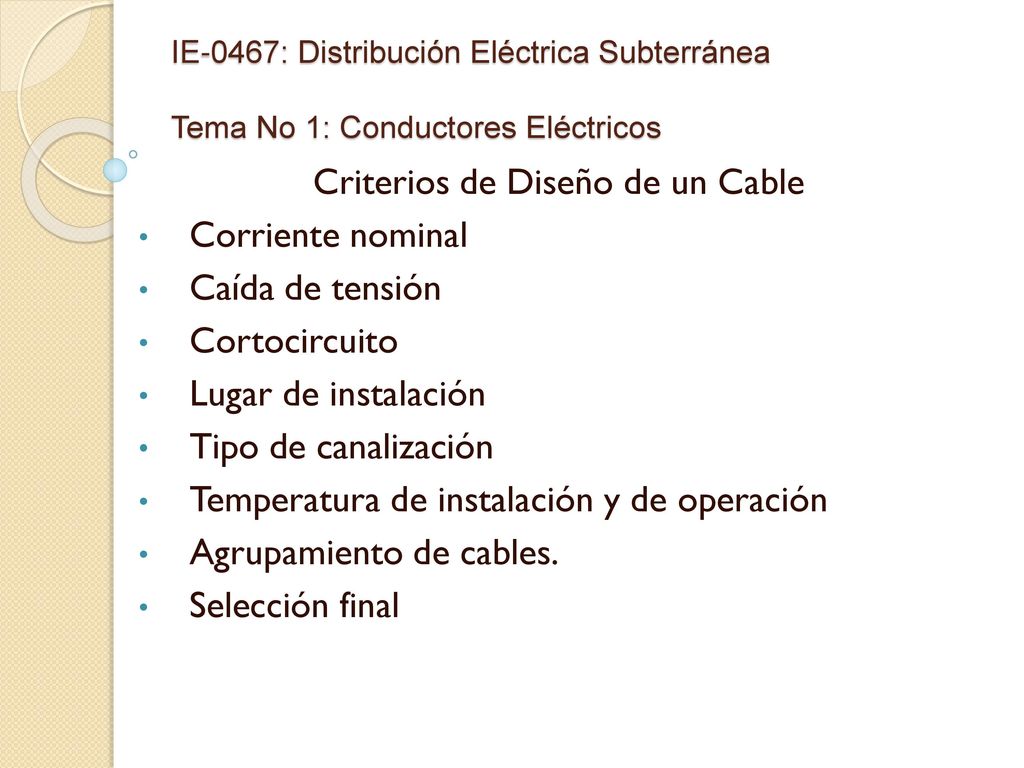

27 Criterios de Diseño de un Cable
IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Criterios de Diseño de un Cable Corriente nominal Caída de tensión Cortocircuito Lugar de instalación Tipo de canalización Temperatura de instalación y de operación Agrupamiento de cables. Selección final

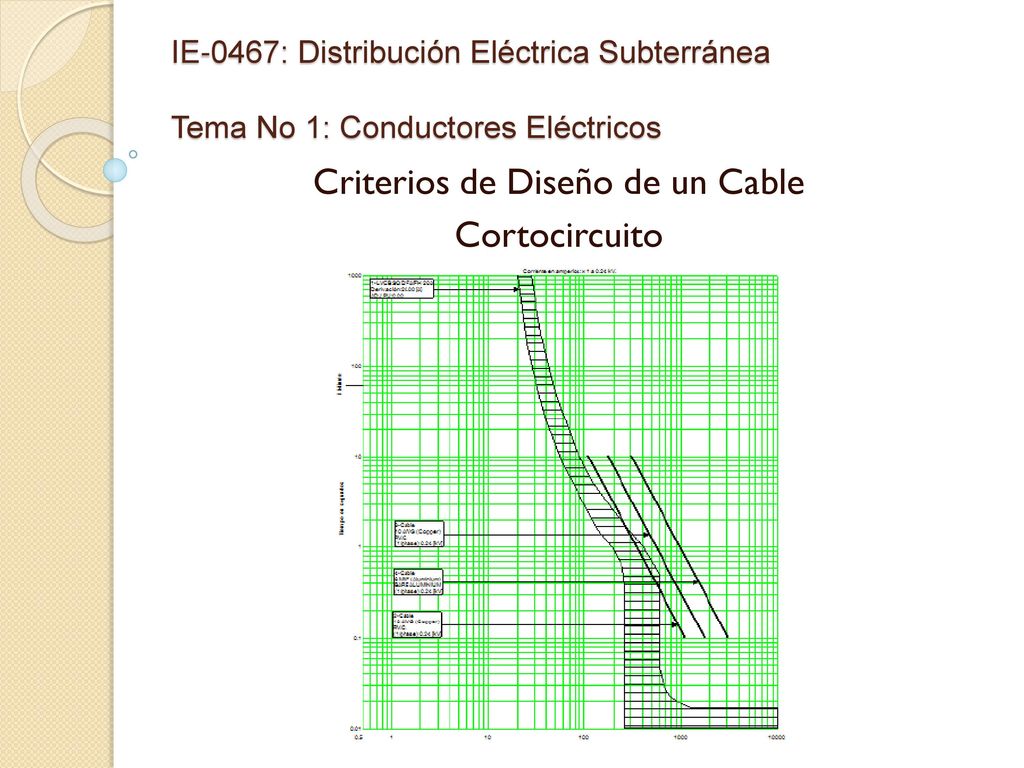

28 Criterios de Diseño de un Cable Cortocircuito
IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Criterios de Diseño de un Cable Cortocircuito

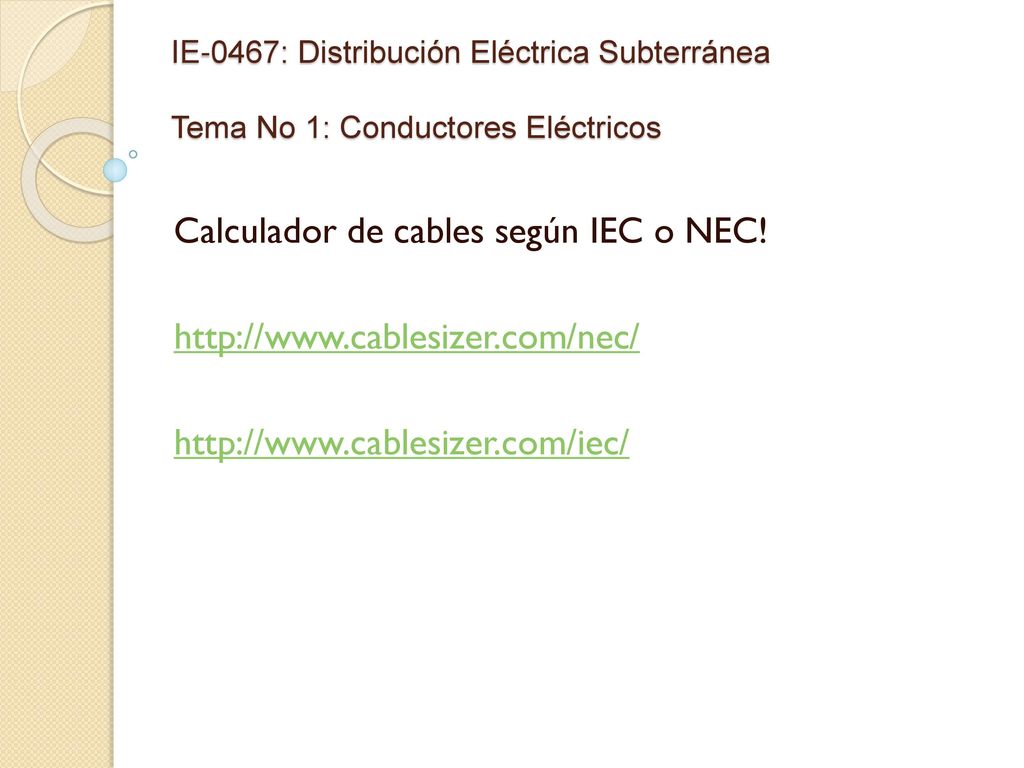

29 Calculador de cables según IEC o NEC! http://www.cablesizer.com/nec/
IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Calculador de cables según IEC o NEC!
