1 Ejes selectivos Training module

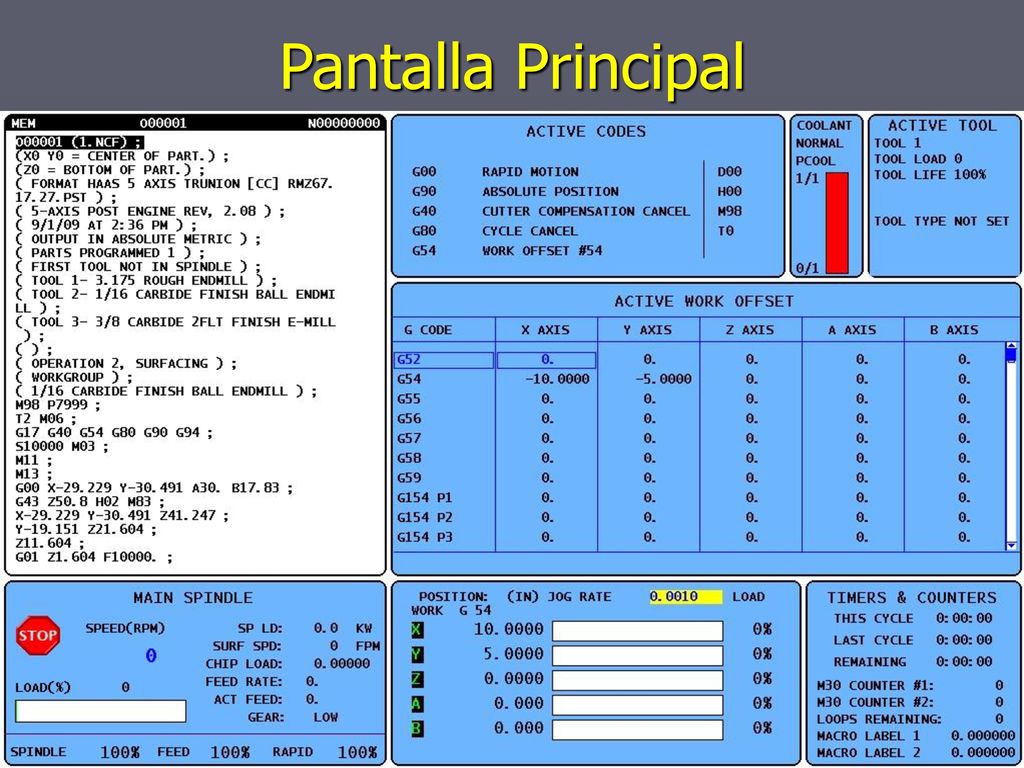

2 Pantalla Principal

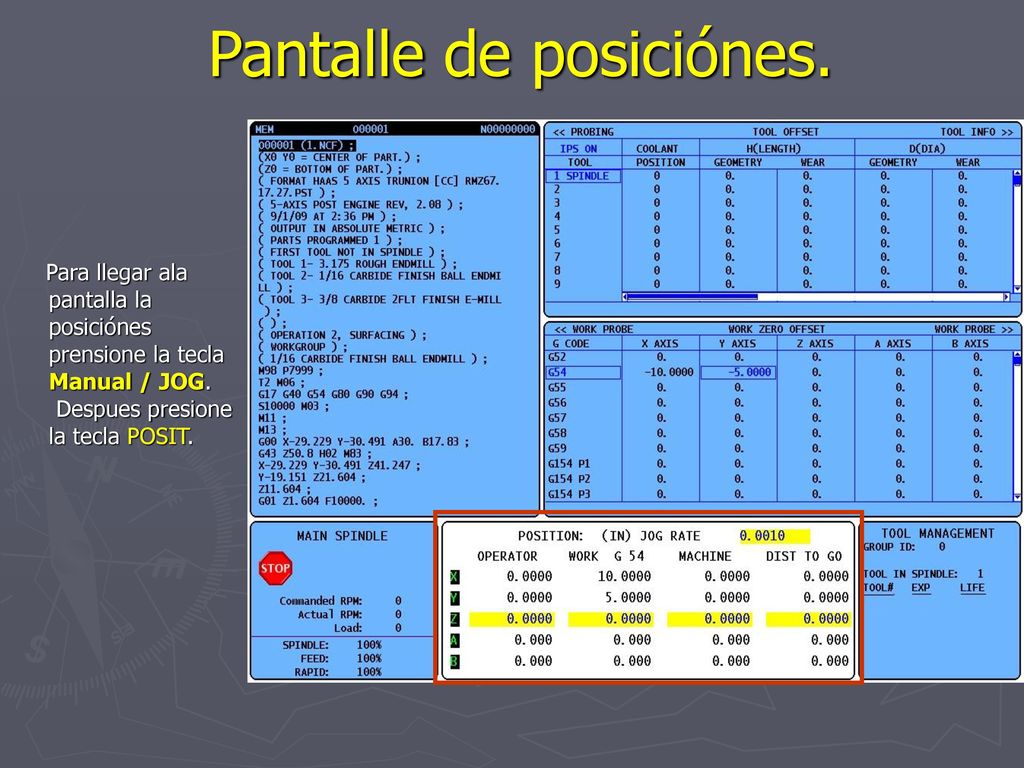

3 Pantalle de posiciónes.
Para llegar ala pantalla la posiciónes prensione la tecla Manual / JOG.  Despues presione la tecla POSIT.

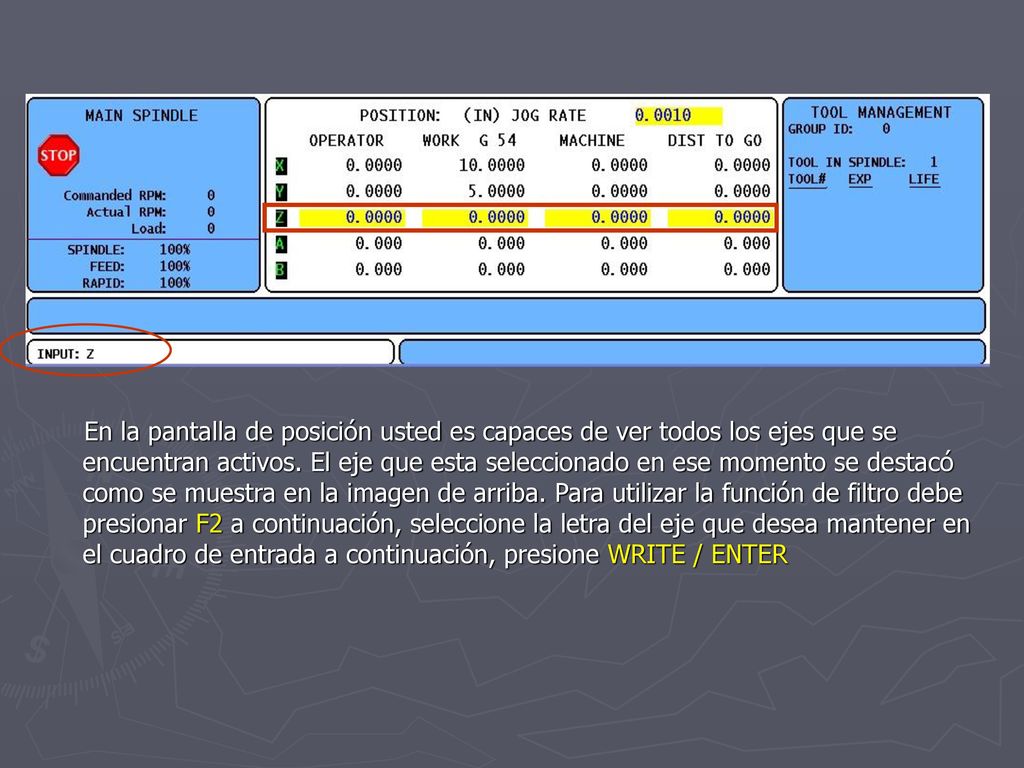

4 En la pantalla de posición usted es capaces de ver todos los ejes que se encuentran activos. El eje que esta seleccionado en ese momento se destacó como se muestra en la imagen de arriba. Para utilizar la función de filtro debe presionar F2 a continuación, seleccione la letra del eje que desea mantener en el cuadro de entrada a continuación, presione WRITE / ENTER

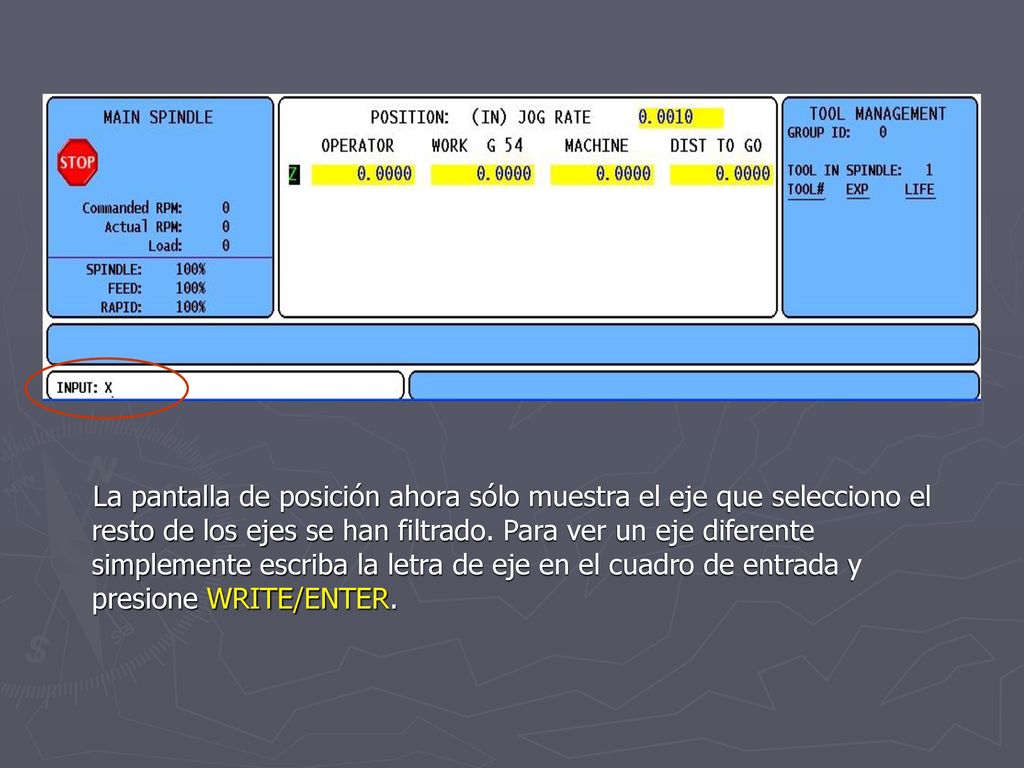

5 La pantalla de posición ahora sólo muestra el eje que selecciono el resto de los ejes se han filtrado. Para ver un eje diferente simplemente escriba la letra de eje en el cuadro de entrada y presione WRITE/ENTER.

6 XYZAB Observe el eje en la pantalla de posición no está resaltado. La razón por qué no se pone de resaltado se debe a un eje diferente está activo actualmente. Para ver todos los ejes escriba la letra de cada uno de ellos en el cuadro de entrada a continuación, preione WRITE / ENTER.

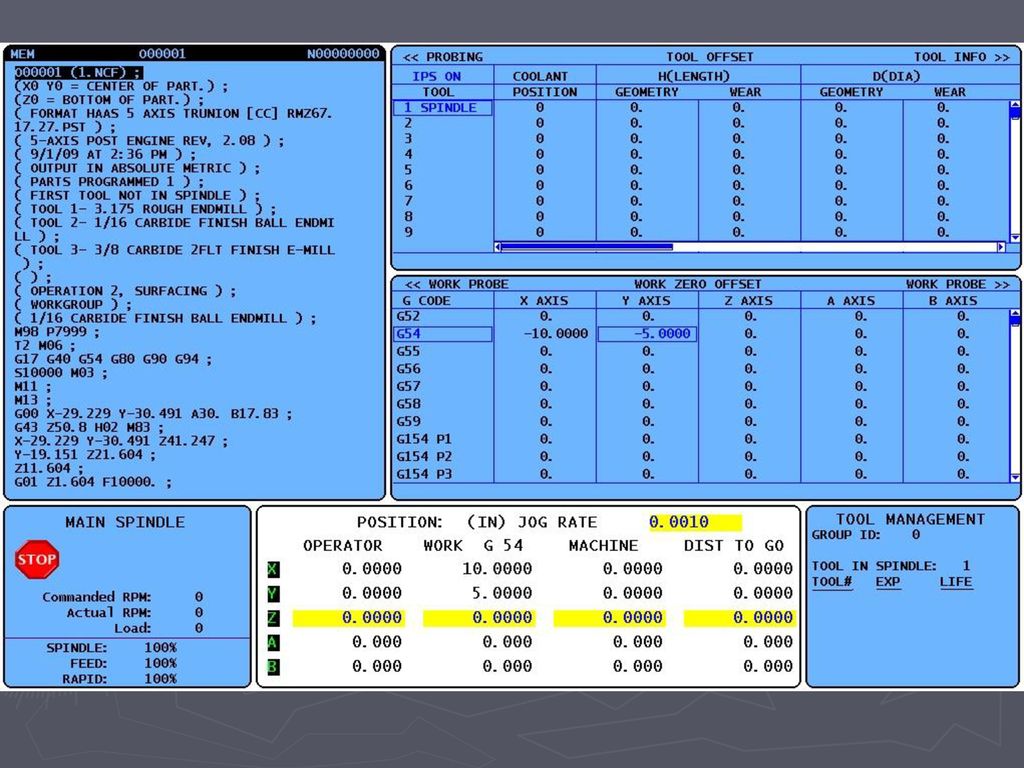

7

8 Prepared by Haas Automation Application Department Oxnard, CA 93030
