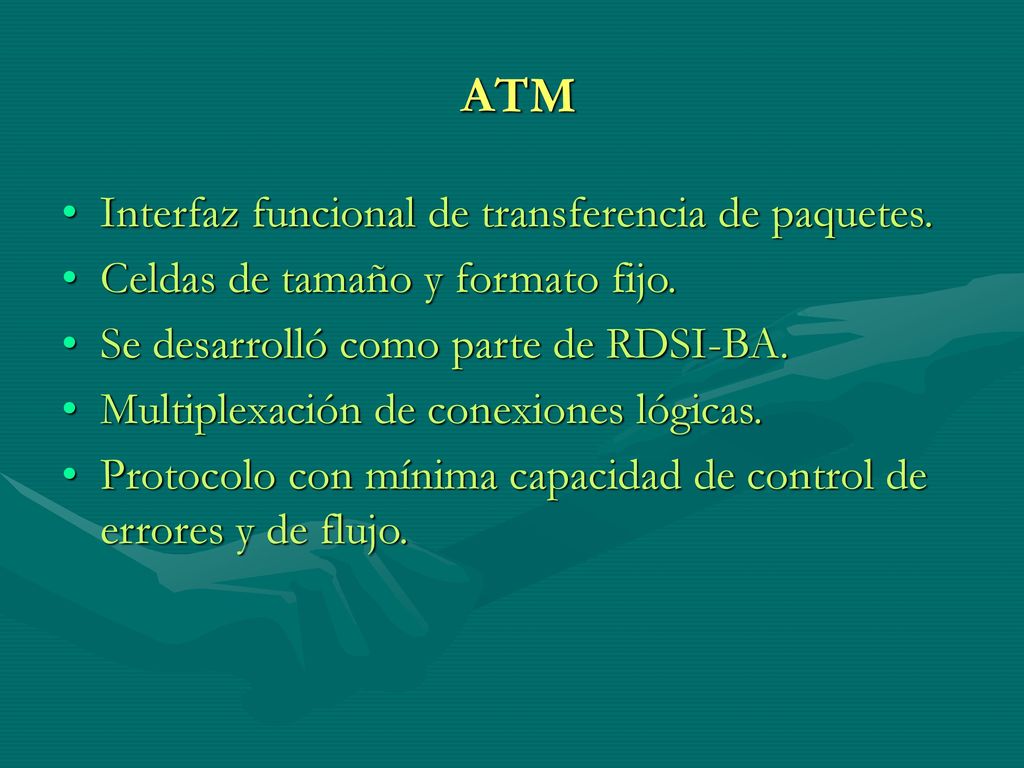

1 ATM Interfaz funcional de transferencia de paquetes.
Celdas de tamaño y formato fijo. Se desarrolló como parte de RDSI-BA. Multiplexación de conexiones lógicas. Protocolo con mínima capacidad de control de errores y de flujo.

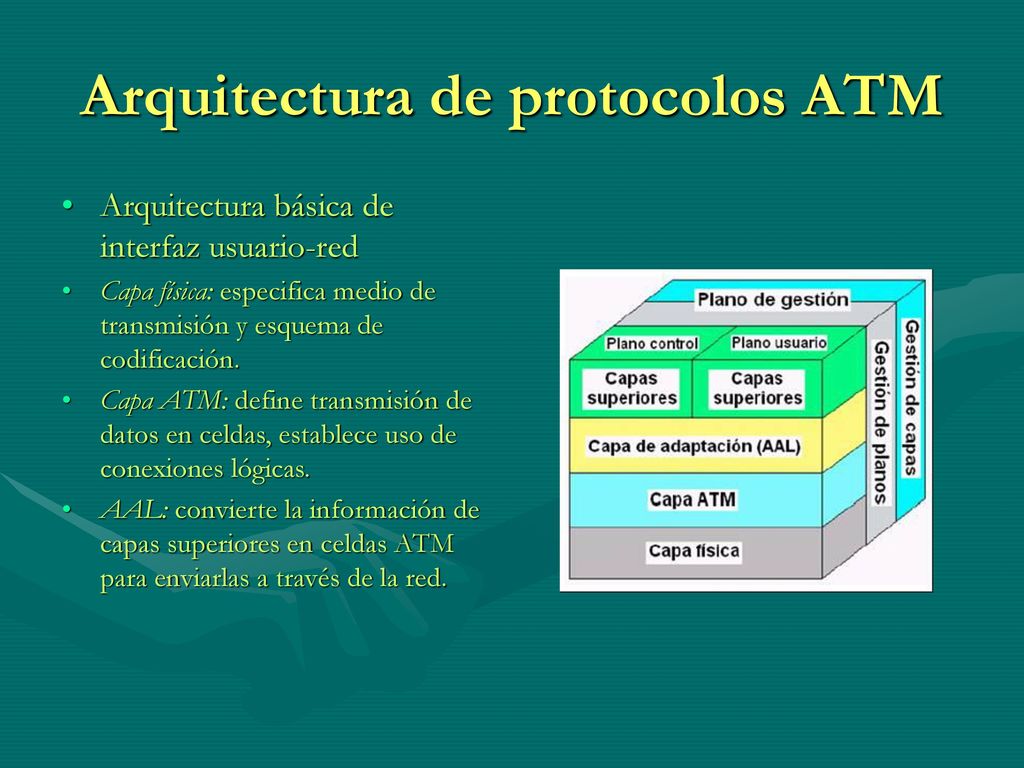

2 Arquitectura de protocolos ATM
Arquitectura básica de interfaz usuario-red Capa física: especifica medio de transmisión y esquema de codificación. Capa ATM: define transmisión de datos en celdas, establece uso de conexiones lógicas. AAL: convierte la información de capas superiores en celdas ATM para enviarlas a través de la red.

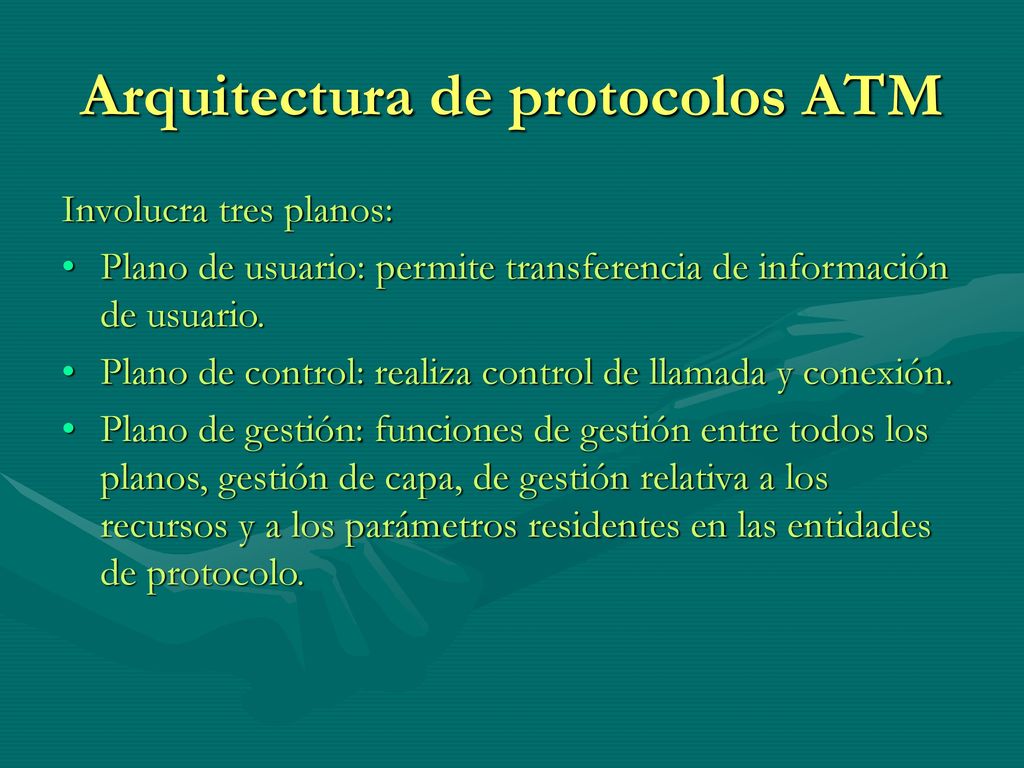

3 Arquitectura de protocolos ATM
Involucra tres planos: Plano de usuario: permite transferencia de información de usuario. Plano de control: realiza control de llamada y conexión. Plano de gestión: funciones de gestión entre todos los planos, gestión de capa, de gestión relativa a los recursos y a los parámetros residentes en las entidades de protocolo.

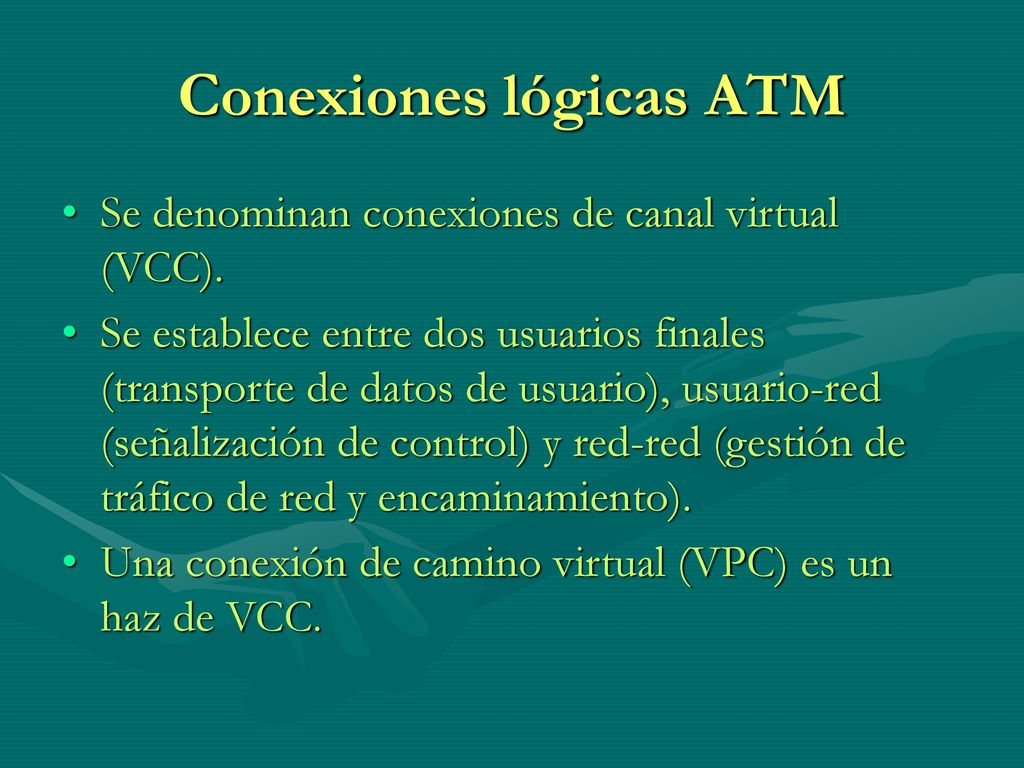

4 Conexiones lógicas ATM
Se denominan conexiones de canal virtual (VCC). Se establece entre dos usuarios finales (transporte de datos de usuario), usuario-red (señalización de control) y red-red (gestión de tráfico de red y encaminamiento). Una conexión de camino virtual (VPC) es un haz de VCC.

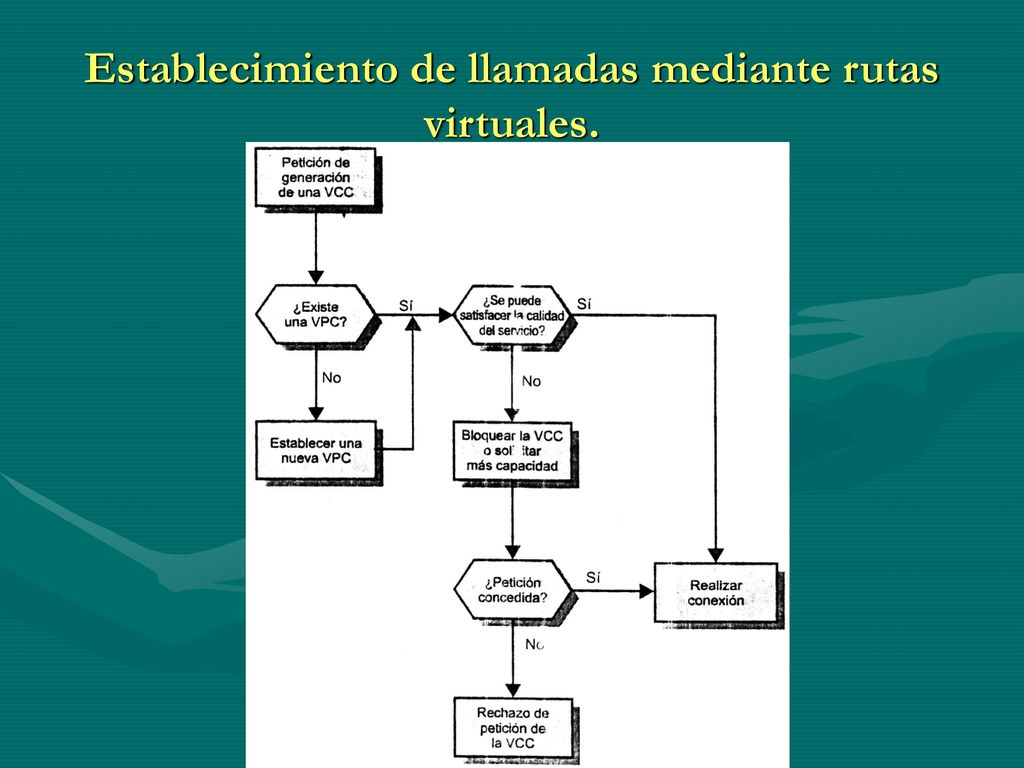

5 Establecimiento de llamadas mediante rutas virtuales.

6 Canales virtuales conmutados y semipermanentes.
VCC conmutada: conexión bajo demanda que necesita señalización de control de llamada para su establecimiento y terminación. VCC semipermanente: son de larga duración, se establece a través de una acción de configuración o gestión de la red.

7 Celdas ATM Tamaño fijo 5 octetos de cabecera
48 octetos de campo de información Reduce retardos de cola para celdas de alta prioridad.

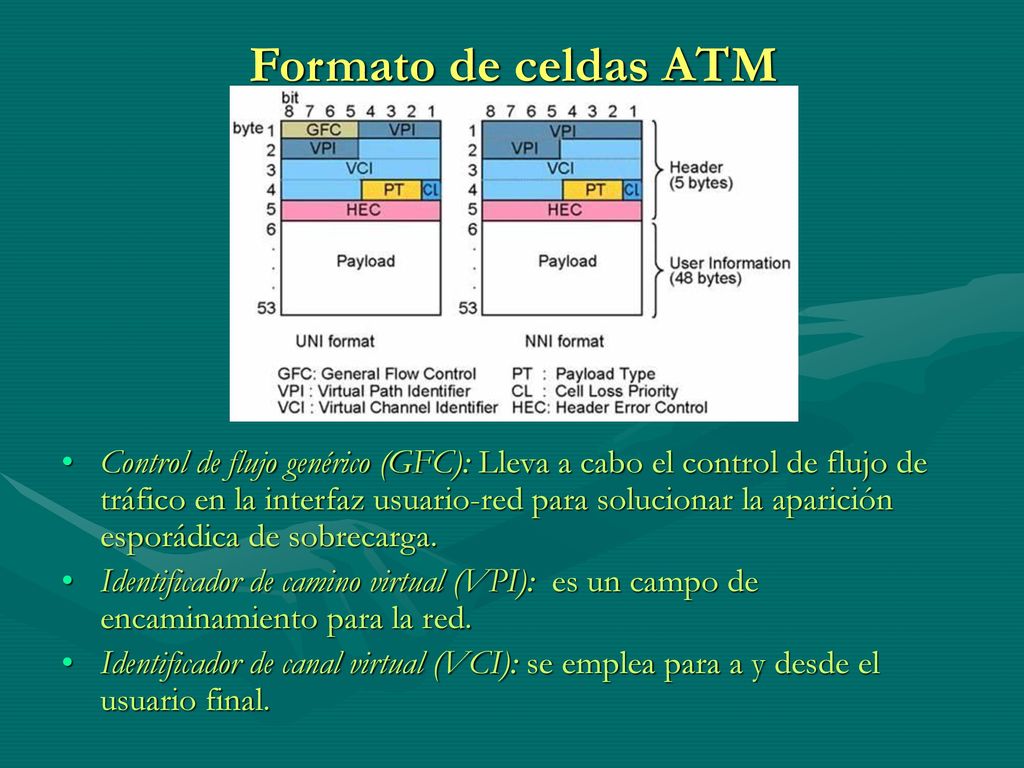

8 Formato de celdas ATM Control de flujo genérico (GFC): Lleva a cabo el control de flujo de tráfico en la interfaz usuario-red para solucionar la aparición esporádica de sobrecarga. Identificador de camino virtual (VPI): es un campo de encaminamiento para la red. Identificador de canal virtual (VCI): se emplea para a y desde el usuario final.

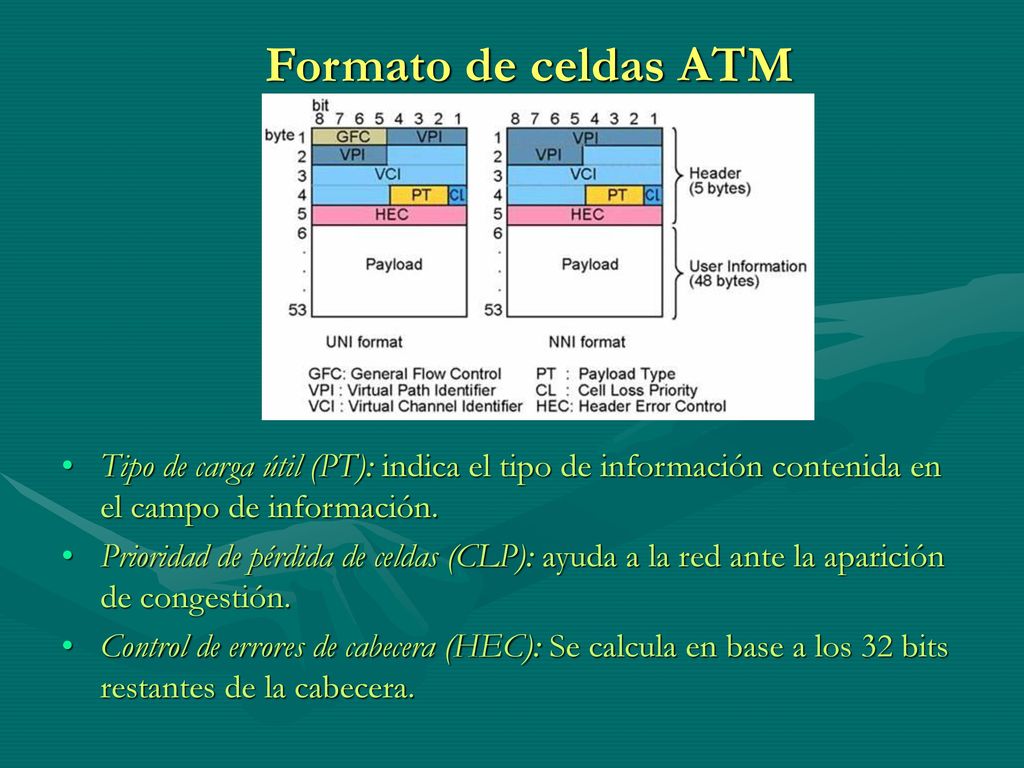

9 Formato de celdas ATM Tipo de carga útil (PT): indica el tipo de información contenida en el campo de información. Prioridad de pérdida de celdas (CLP): ayuda a la red ante la aparición de congestión. Control de errores de cabecera (HEC): Se calcula en base a los 32 bits restantes de la cabecera.

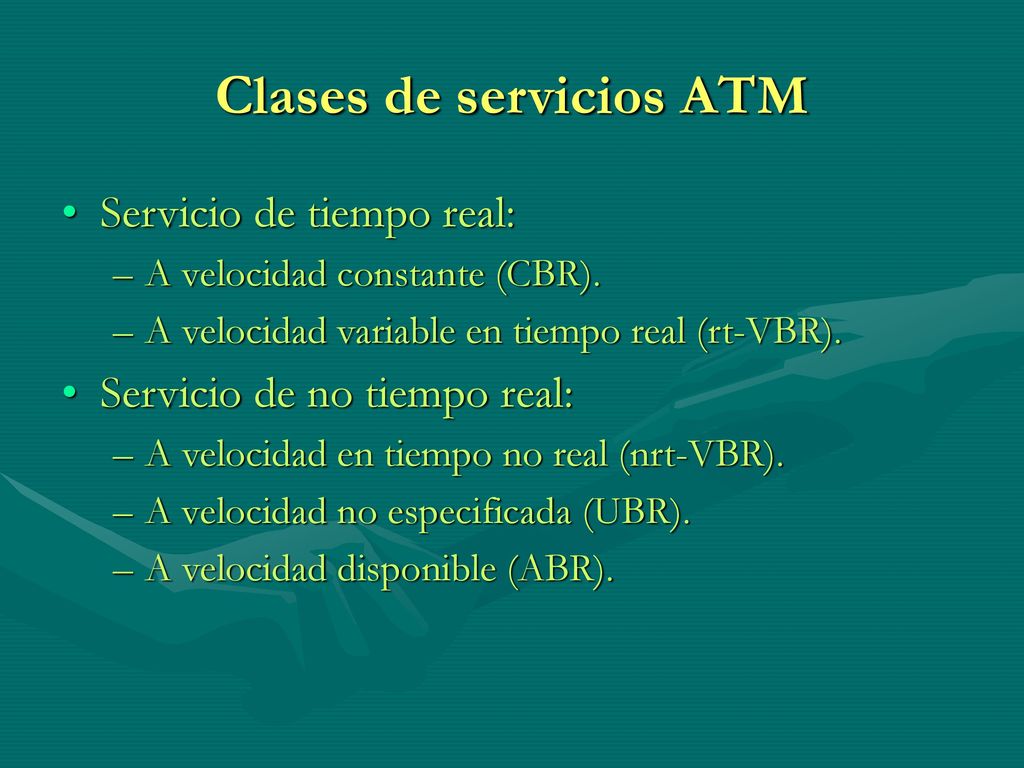

10 Clases de servicios ATM
Servicio de tiempo real: A velocidad constante (CBR). A velocidad variable en tiempo real (rt-VBR). Servicio de no tiempo real: A velocidad en tiempo no real (nrt-VBR). A velocidad no especificada (UBR). A velocidad disponible (ABR).

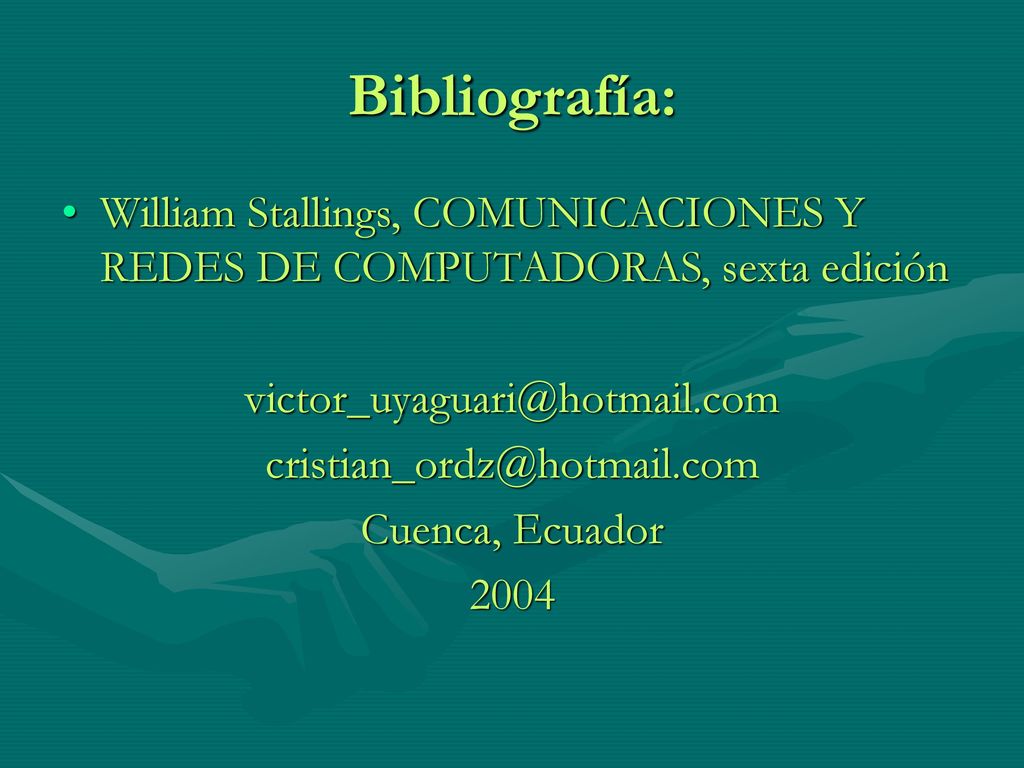

11 Bibliografía: William Stallings, COMUNICACIONES Y REDES DE COMPUTADORAS, sexta edición Cuenca, Ecuador 2004
