MODULO DE ELECTROCARDIOGRAFIA:

Presentación del tema: "MODULO DE ELECTROCARDIOGRAFIA:"— Transcripción de la presentación:

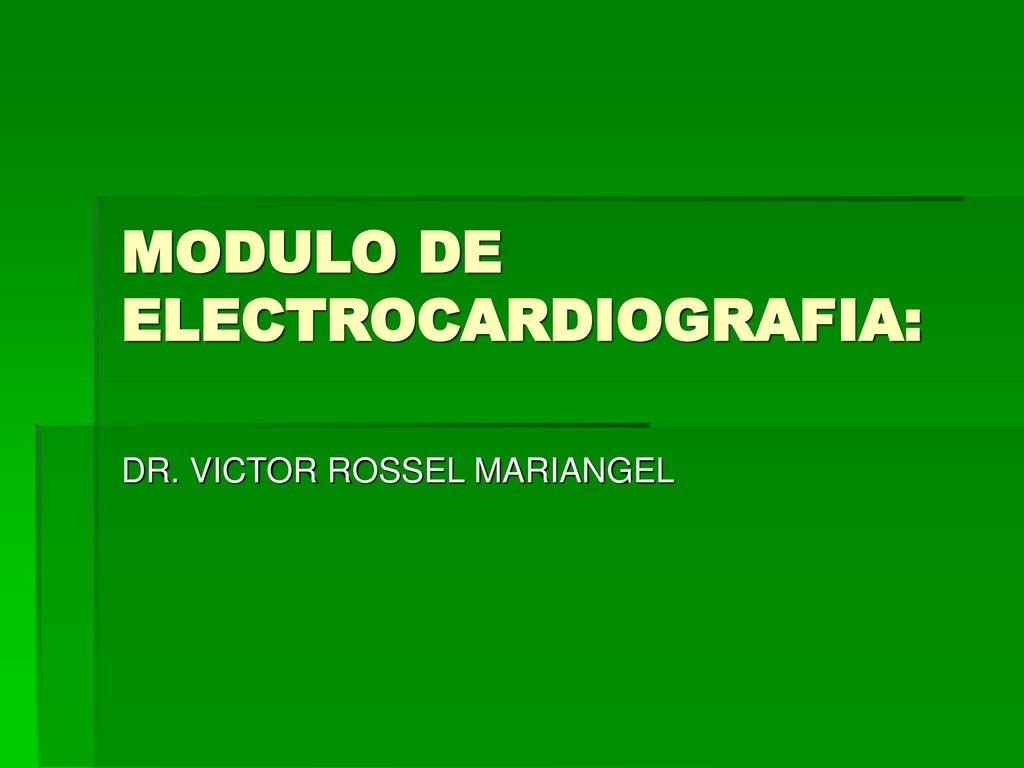

1 MODULO DE ELECTROCARDIOGRAFIA:
DR. VICTOR ROSSEL MARIANGEL

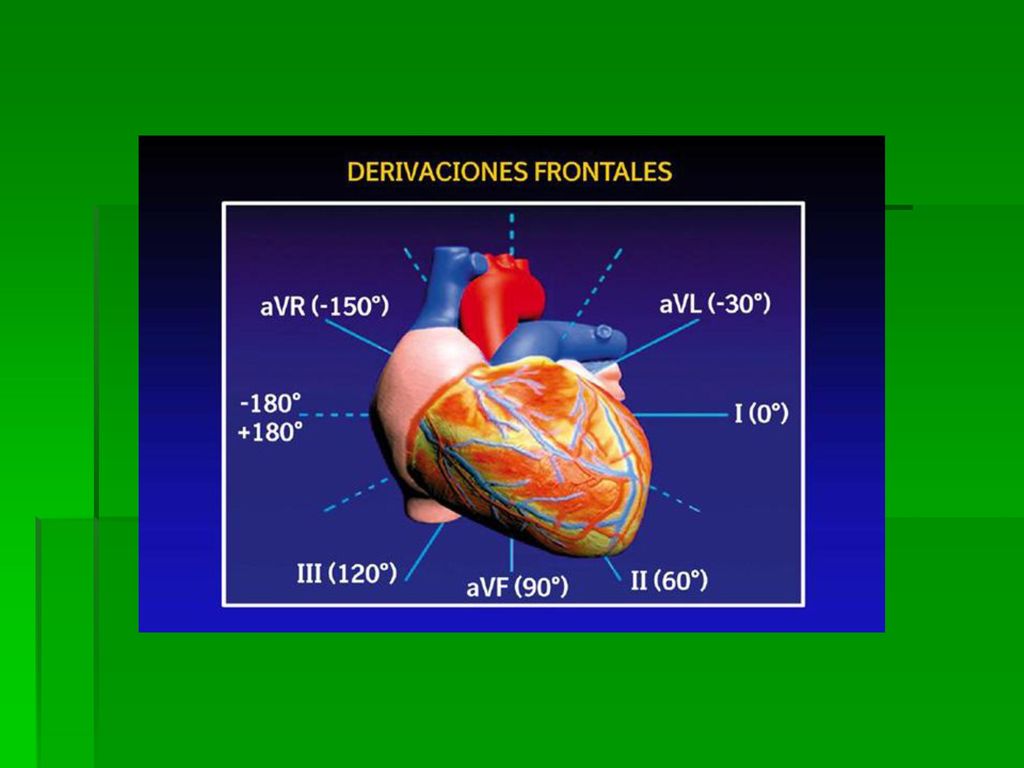

2

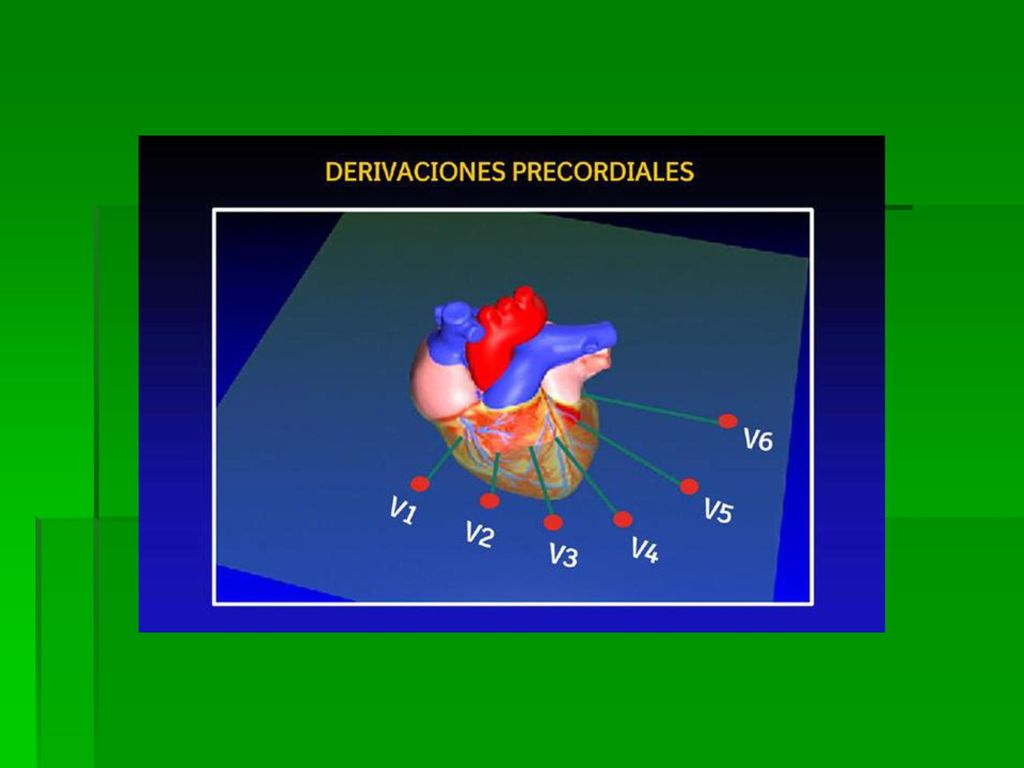

3

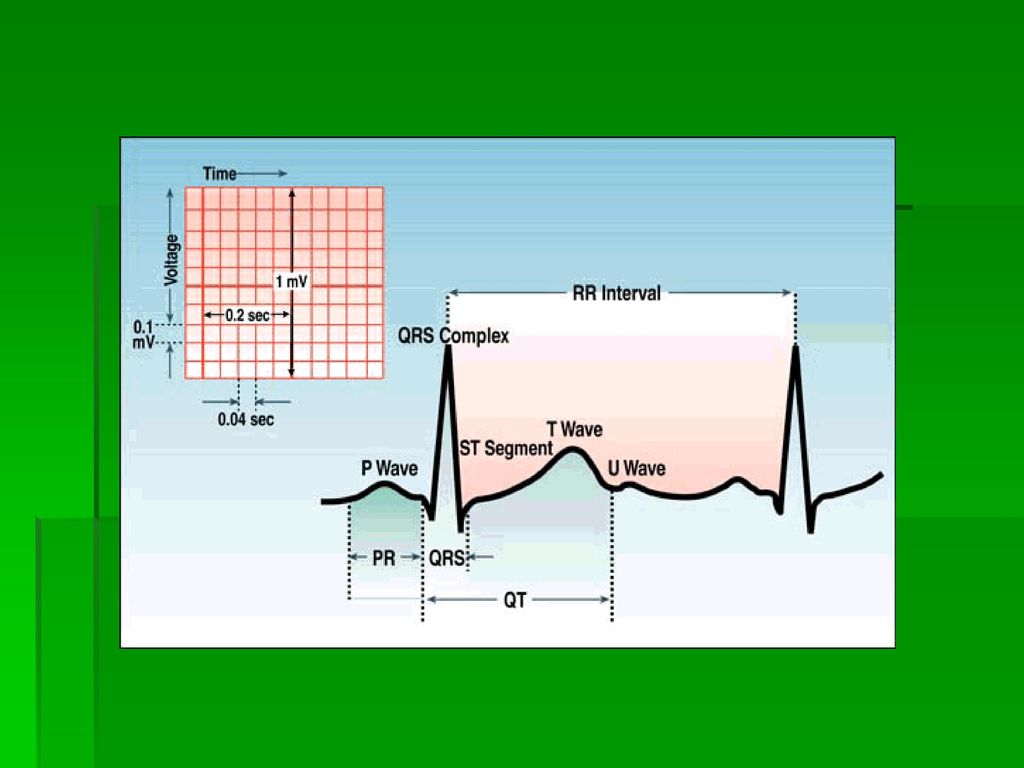

4

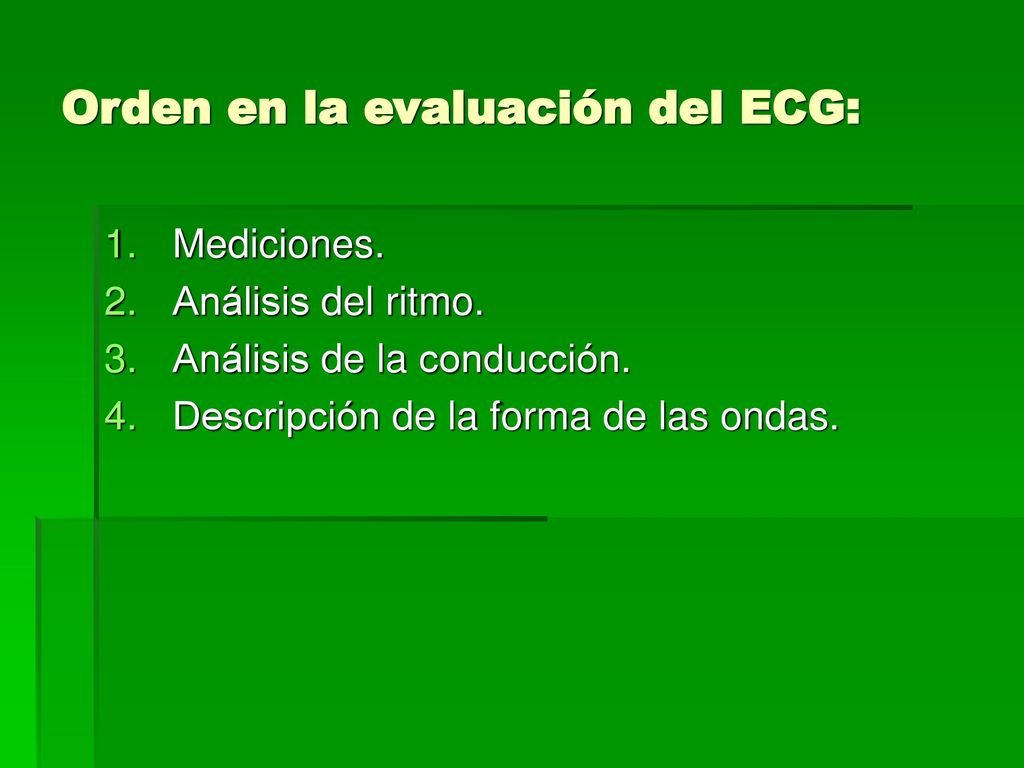

5 Orden en la evaluación del ECG:
Mediciones. Análisis del ritmo. Análisis de la conducción. Descripción de la forma de las ondas.

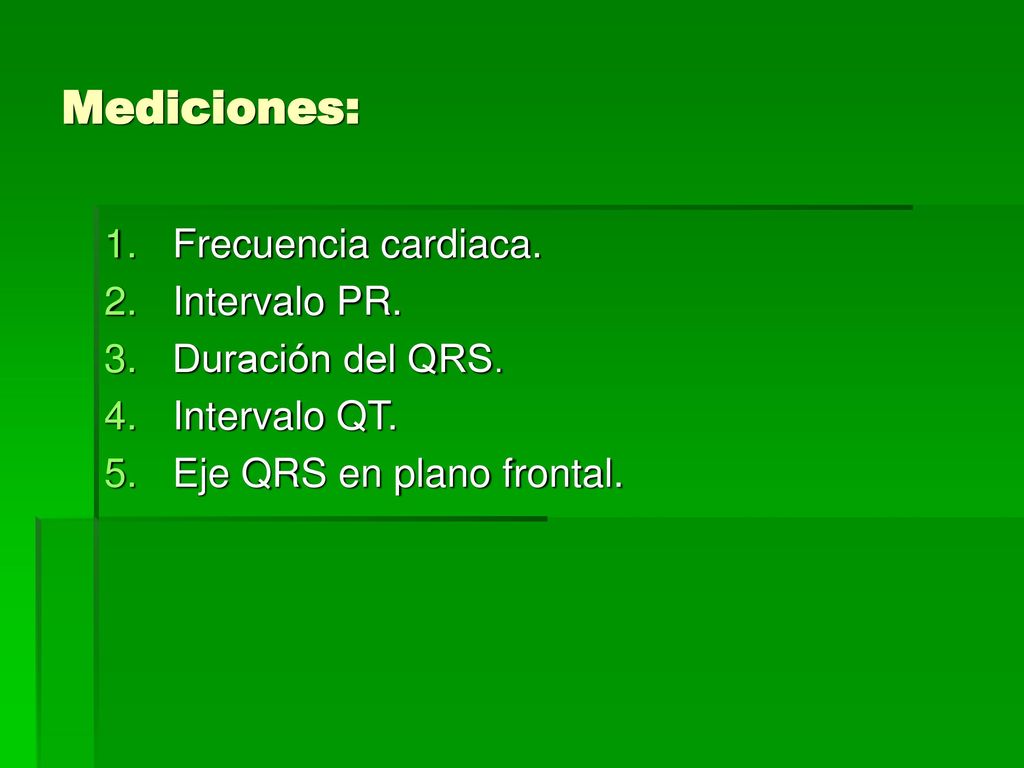

6 Mediciones: Frecuencia cardiaca. Intervalo PR. Duración del QRS.
Intervalo QT. Eje QRS en plano frontal.

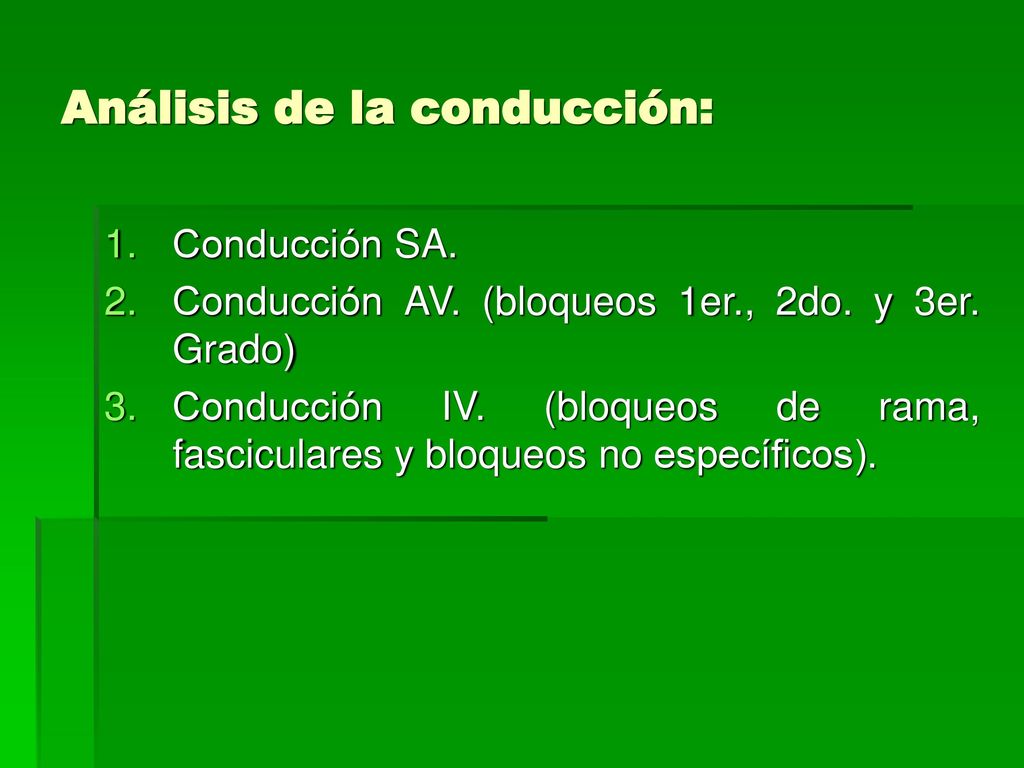

7 Análisis de la conducción:
Conducción SA. Conducción AV. (bloqueos 1er., 2do. y 3er. Grado) Conducción IV. (bloqueos de rama, fasciculares y bloqueos no específicos).

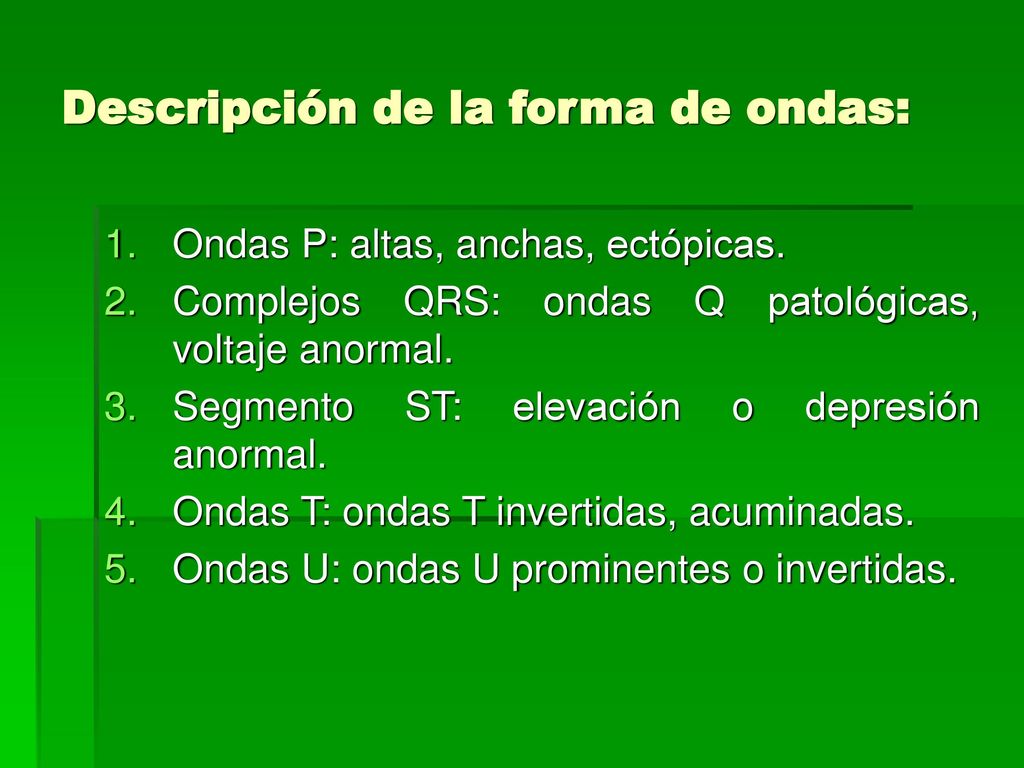

8 Descripción de la forma de ondas:
Ondas P: altas, anchas, ectópicas. Complejos QRS: ondas Q patológicas, voltaje anormal. Segmento ST: elevación o depresión anormal. Ondas T: ondas T invertidas, acuminadas. Ondas U: ondas U prominentes o invertidas.

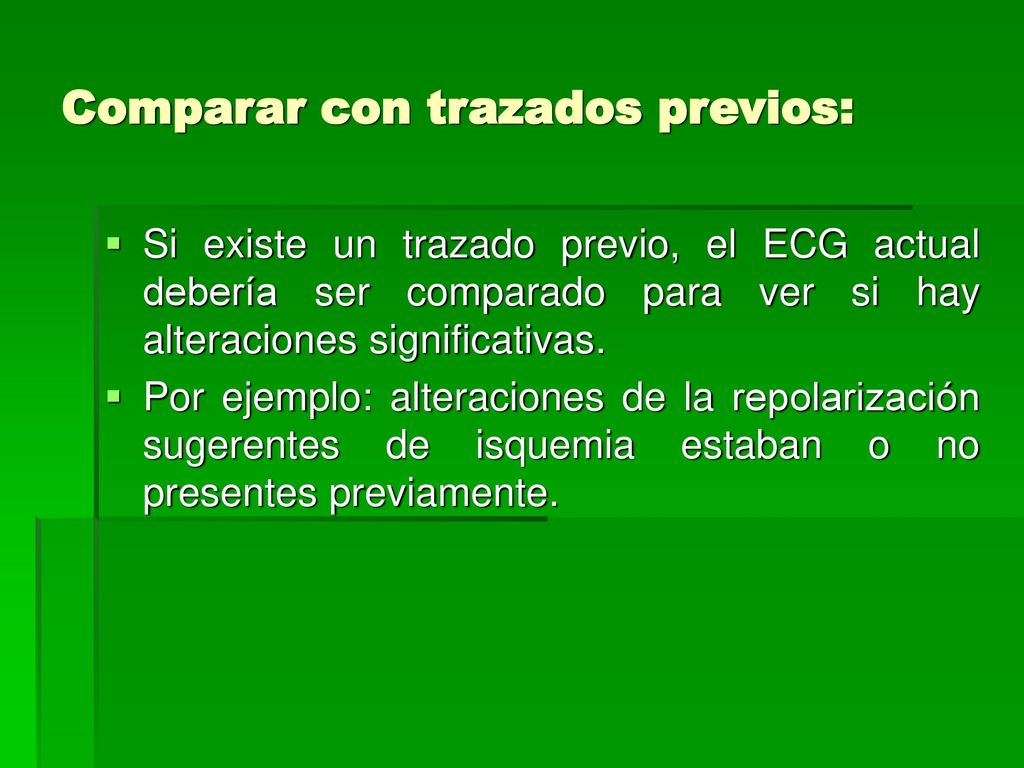

9 Comparar con trazados previos:
Si existe un trazado previo, el ECG actual debería ser comparado para ver si hay alteraciones significativas. Por ejemplo: alteraciones de la repolarización sugerentes de isquemia estaban o no presentes previamente.

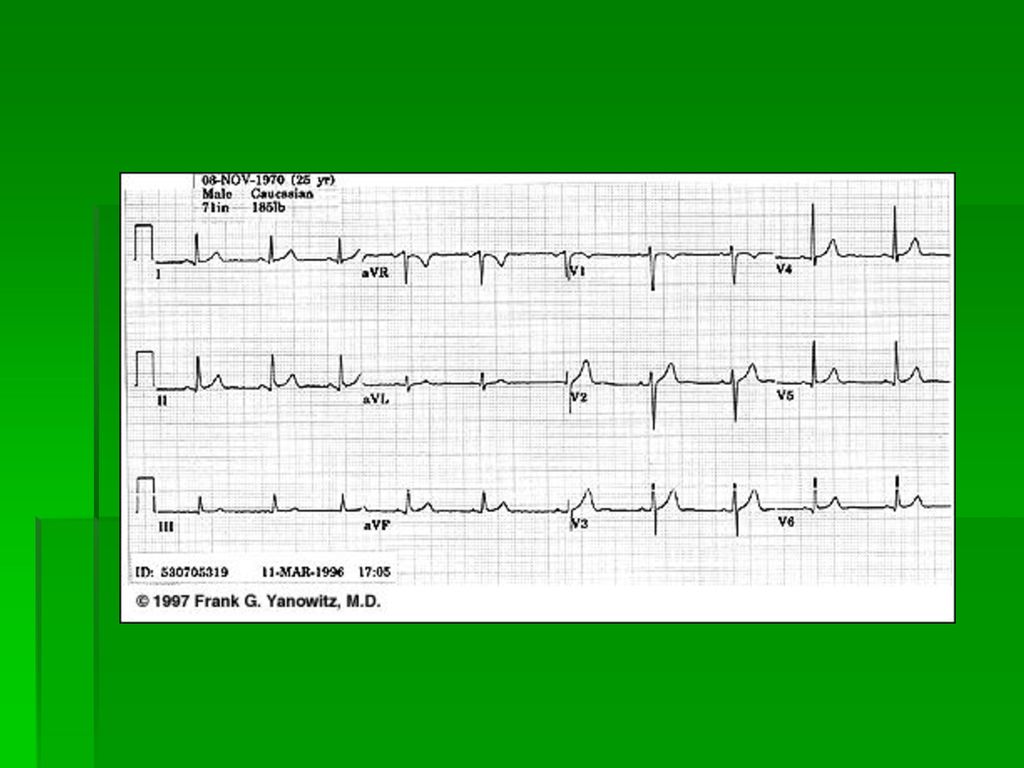

10

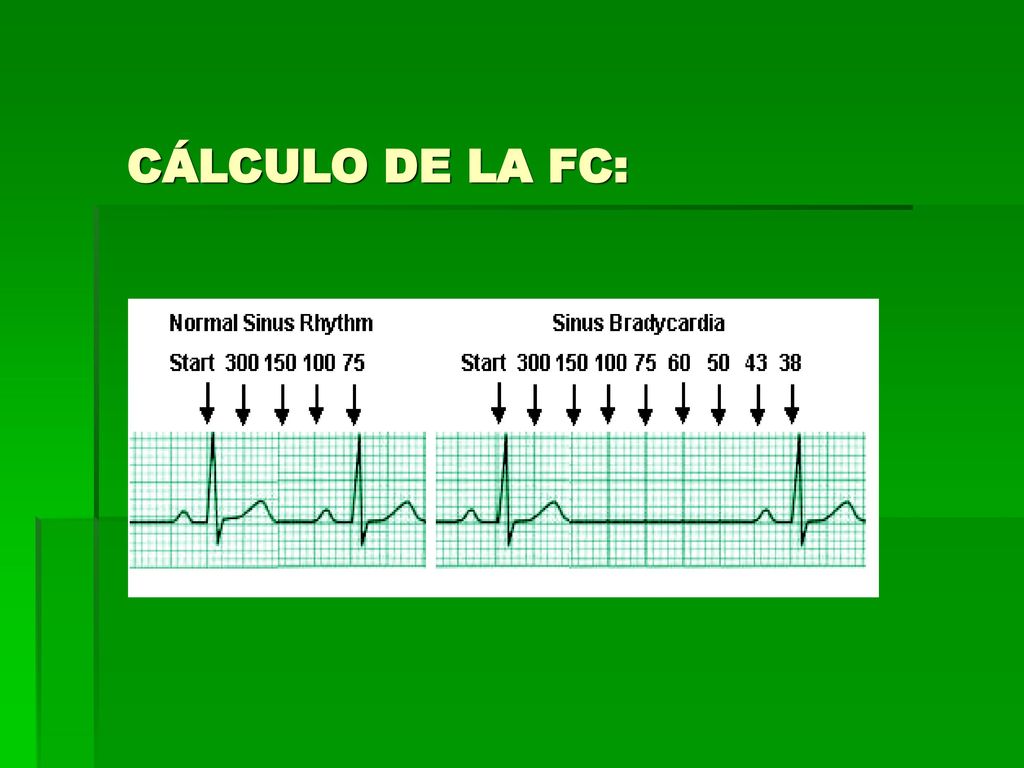

11 CÁLCULO DE LA FC:

12 1500/nº de cuadrados pequeños.

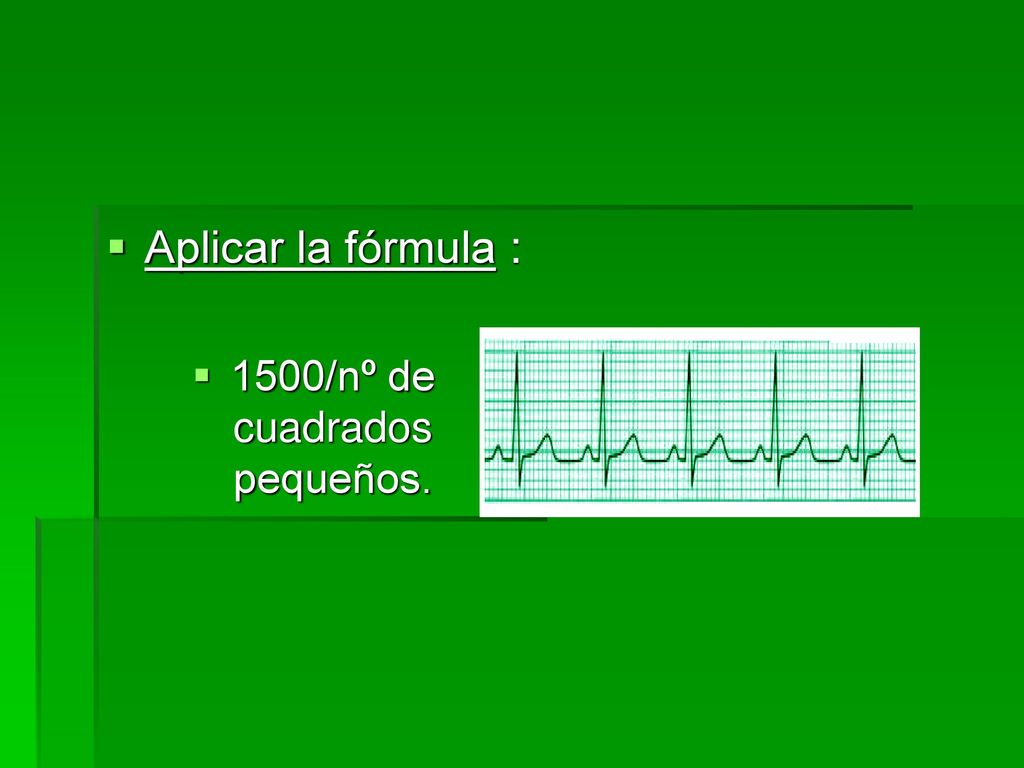

Aplicar la fórmula : 1500/nº de cuadrados pequeños.

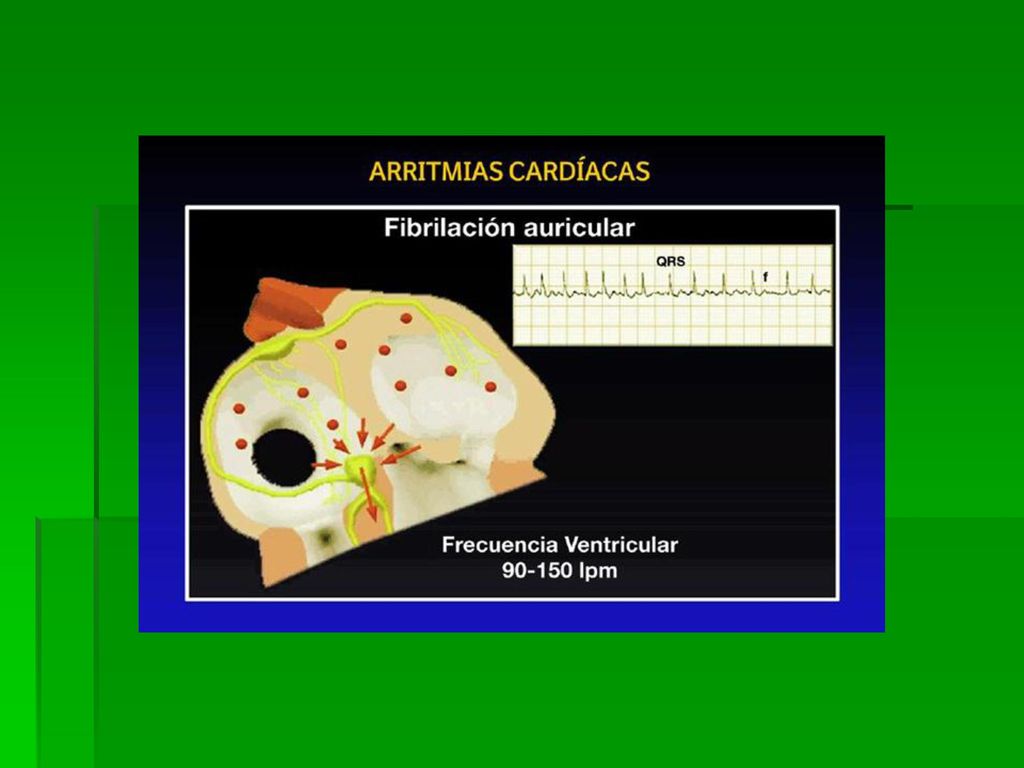

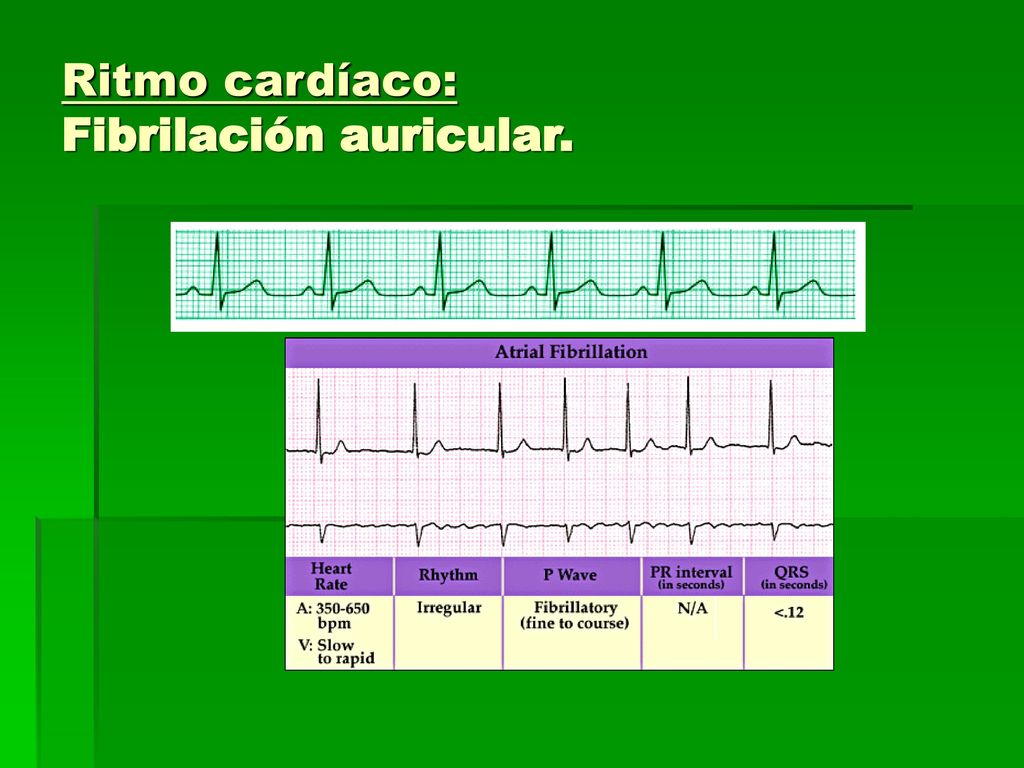

13 Ritmo cardíaco: Fibrilación auricular.

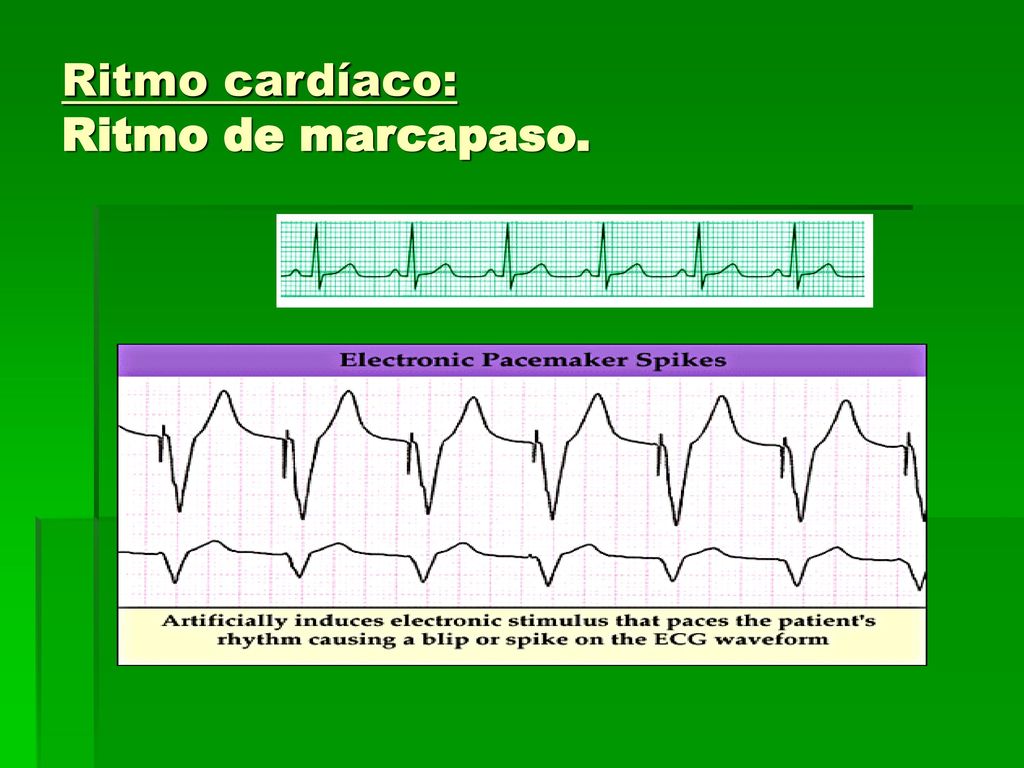

14 Ritmo cardíaco: Ritmo de marcapaso.

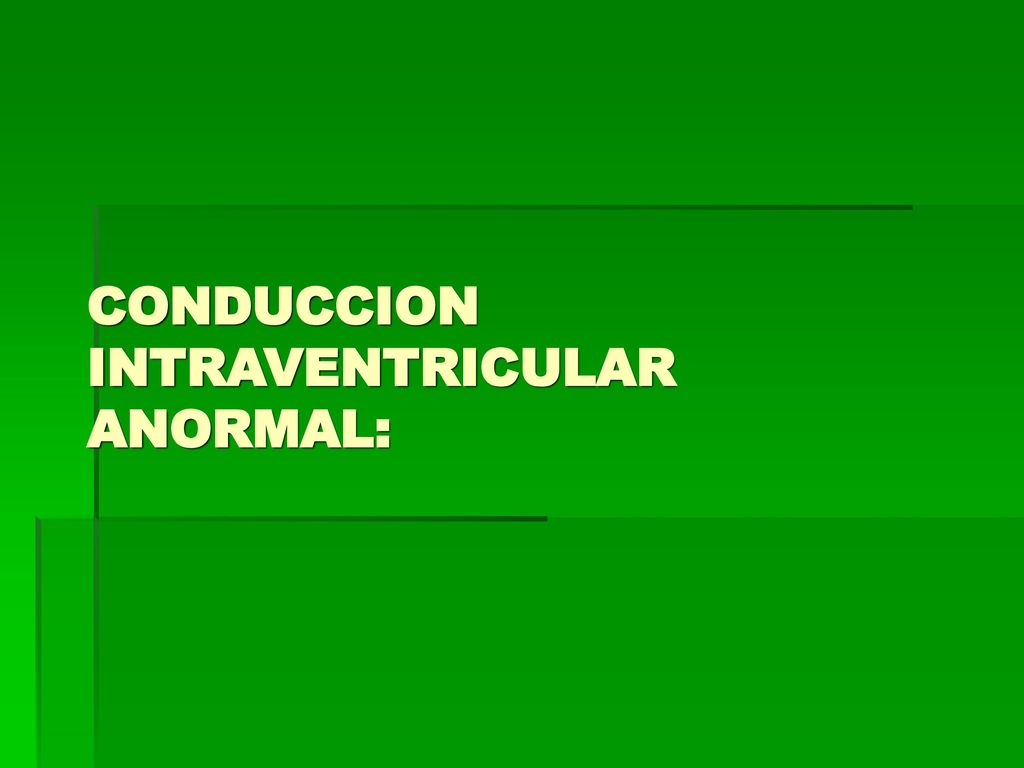

15 CONDUCCION INTRAVENTRICULAR ANORMAL:

16 BLOQUEOS DE RAMA:

17

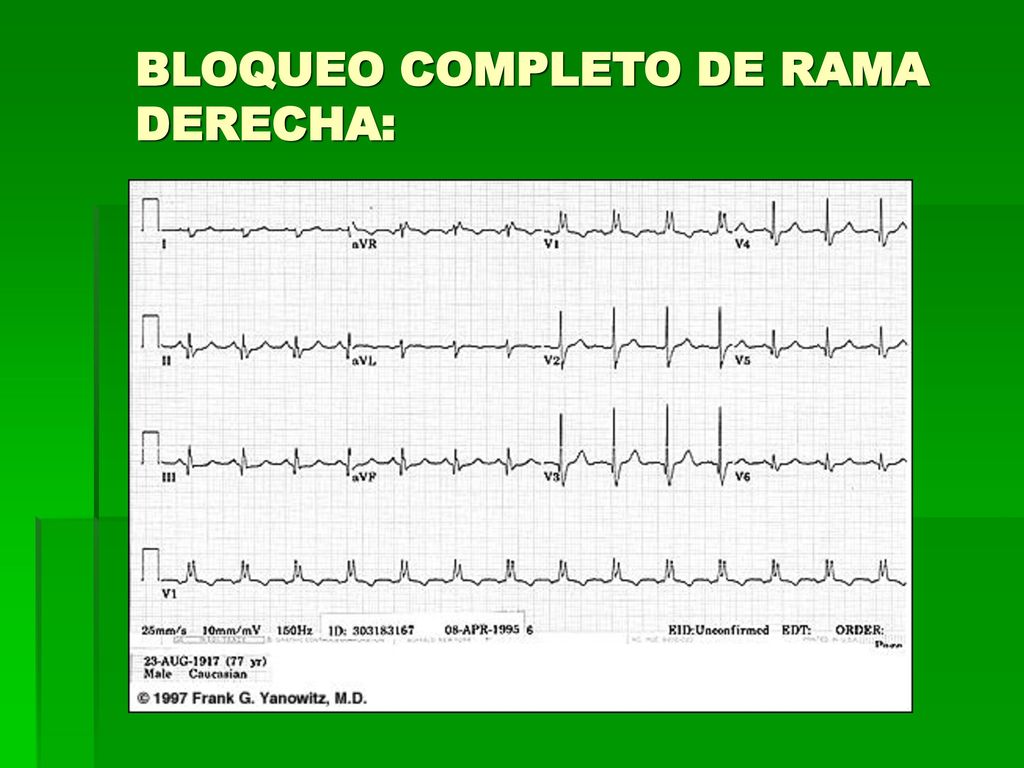

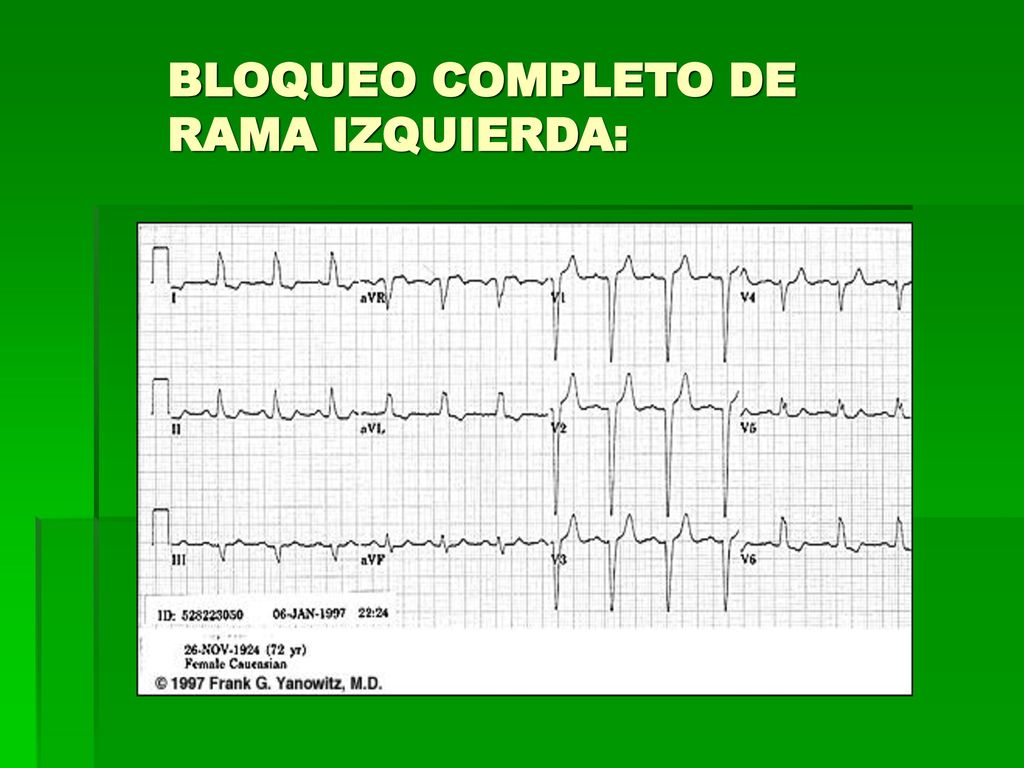

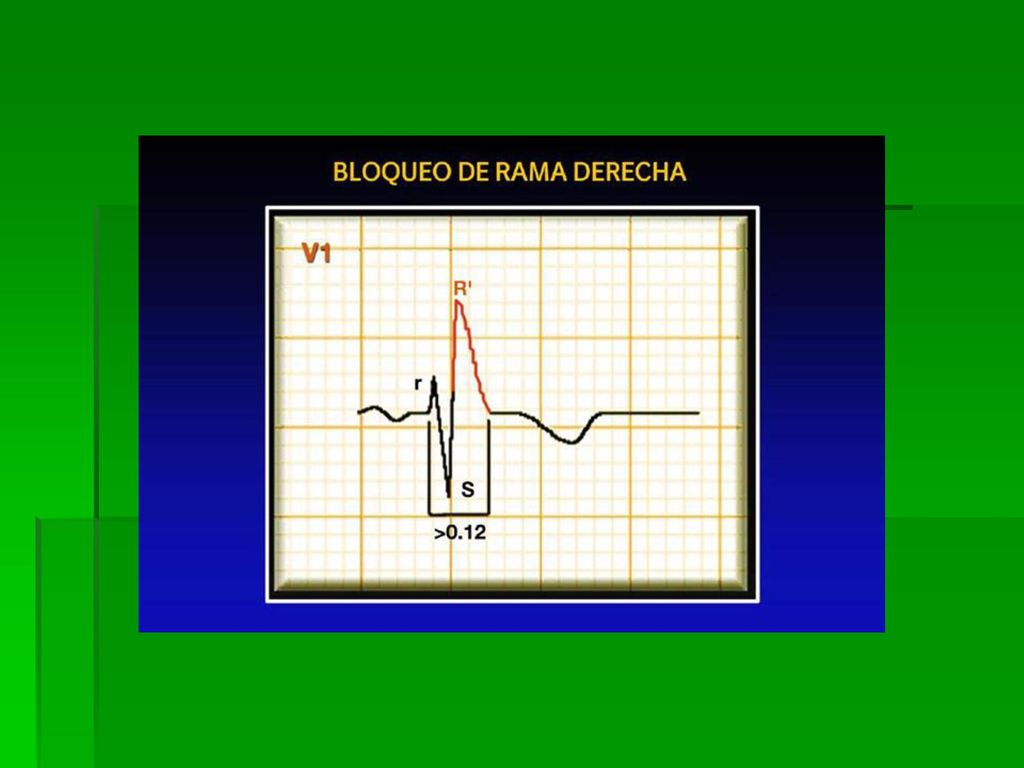

18 BLOQUEO COMPLETO DE RAMA DERECHA:

19

20 BLOQUEO COMPLETO DE RAMA IZQUIERDA:

21 CRECIMIENTO DE CAVIDADES:

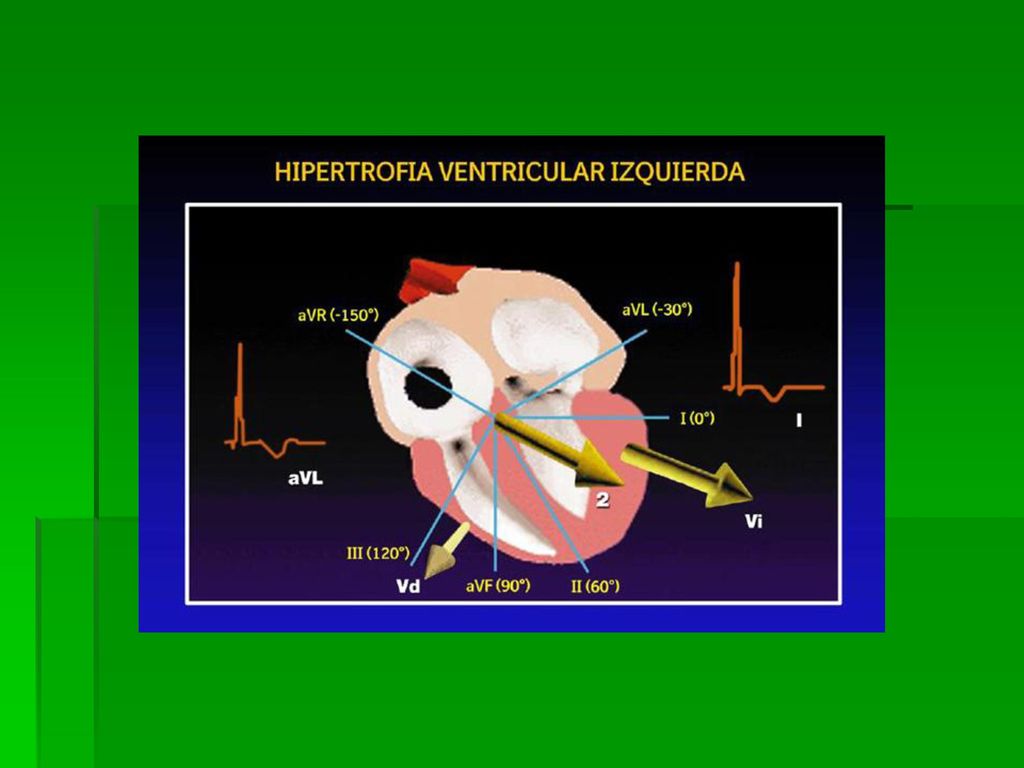

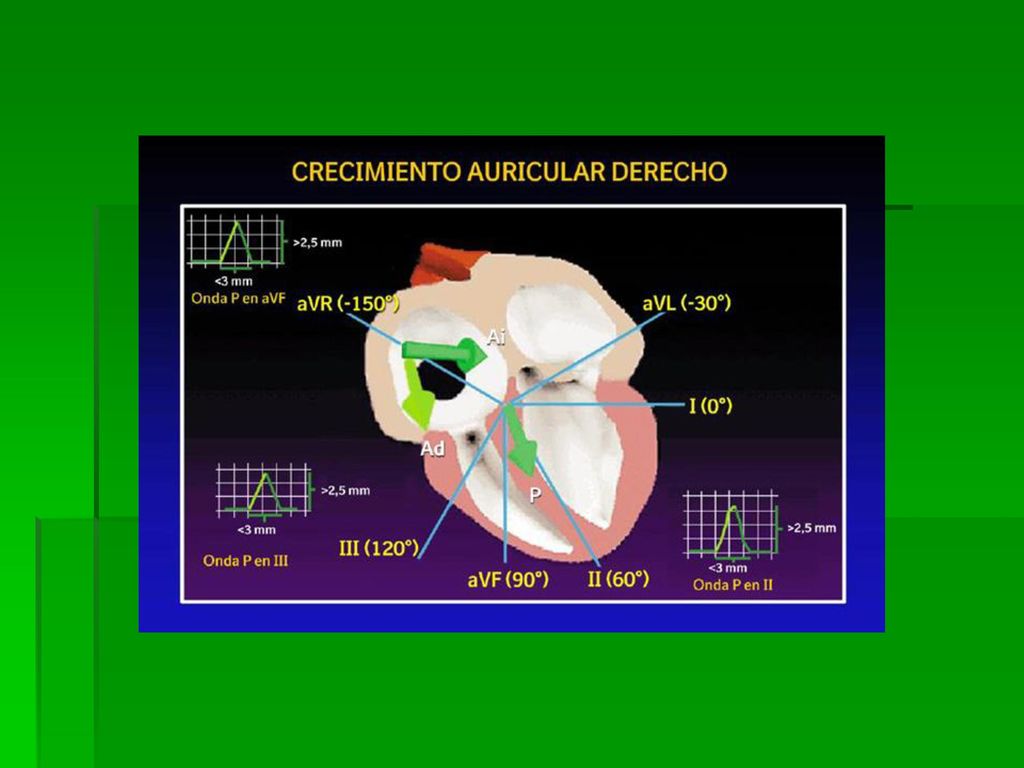

22

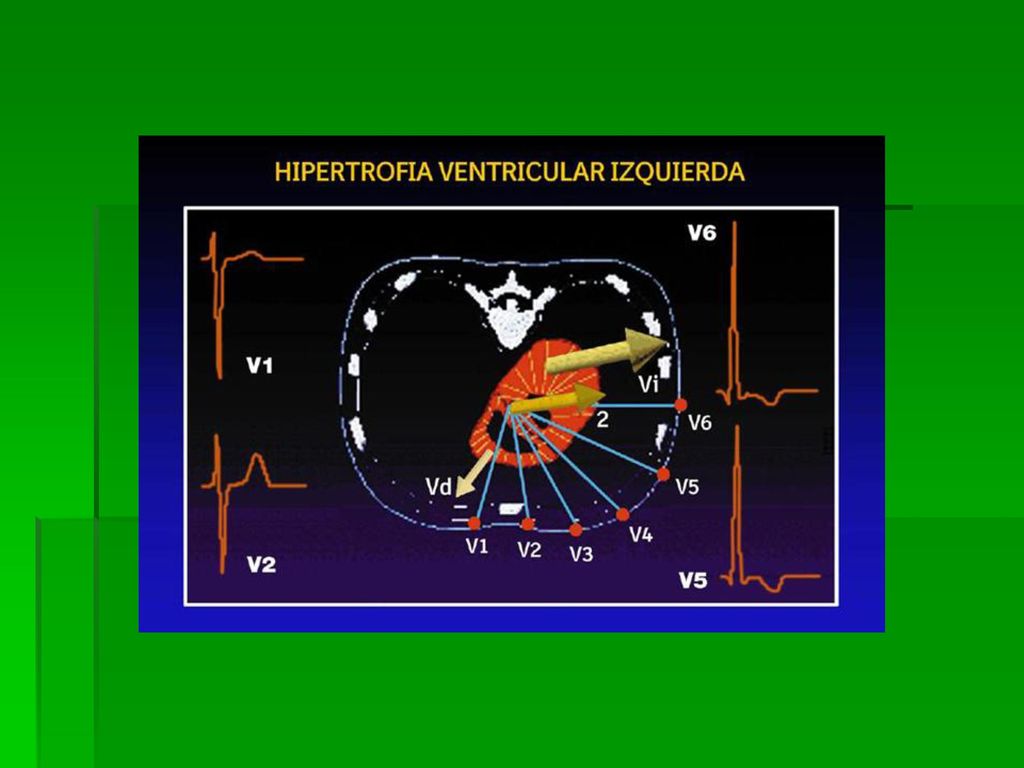

23

24

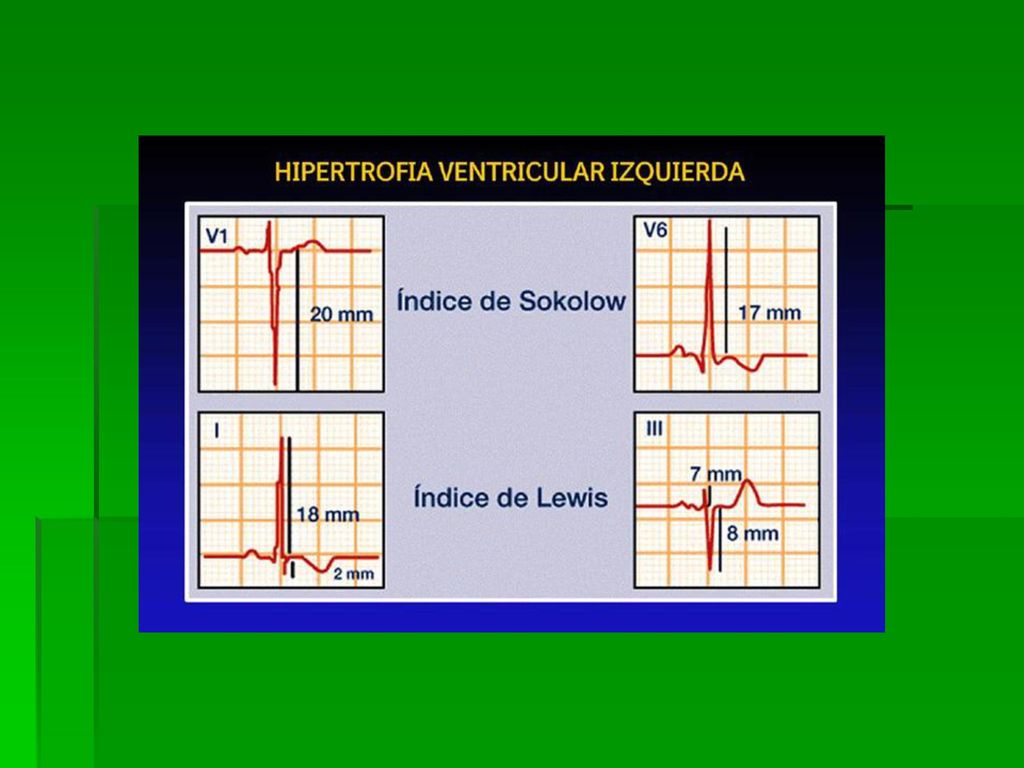

25

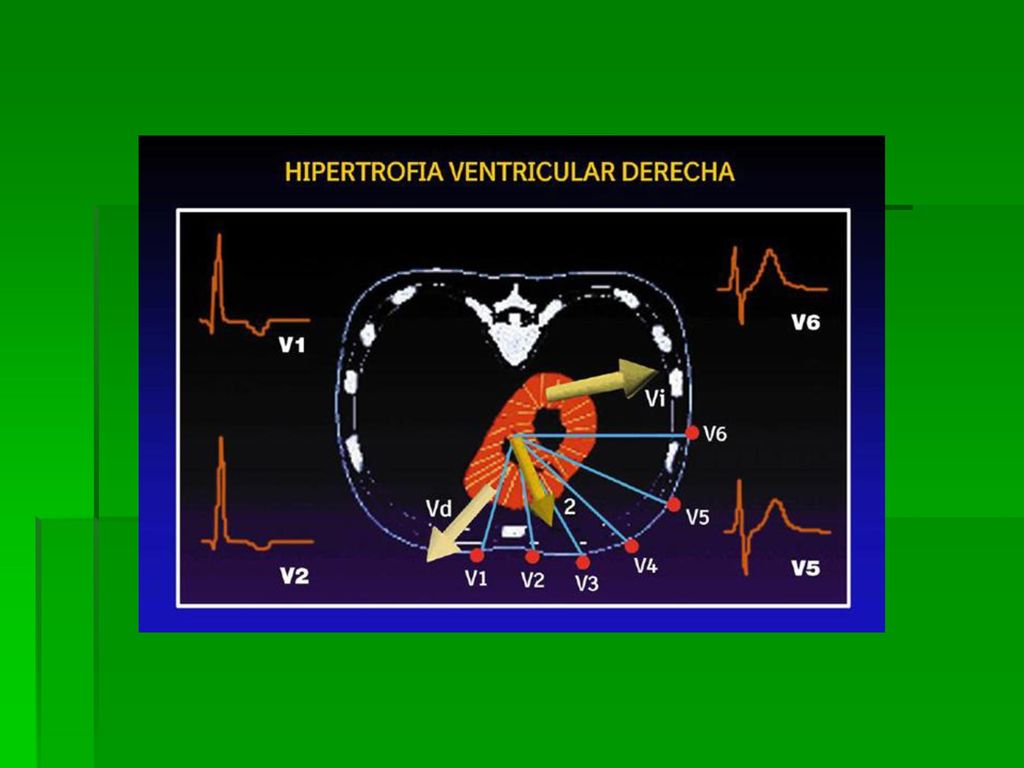

26

27

28

29

30 SINDROMES CORONARIOS :

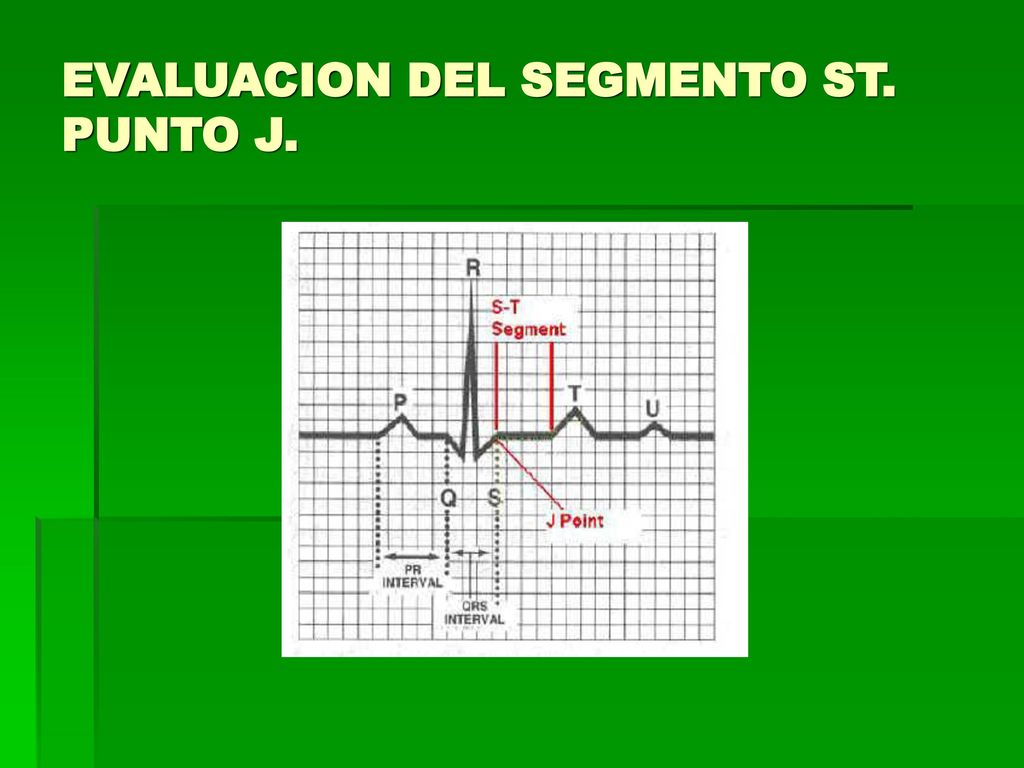

31 EVALUACION DEL SEGMENTO ST. PUNTO J.

32 ELEVACION SEGMENTO ST:

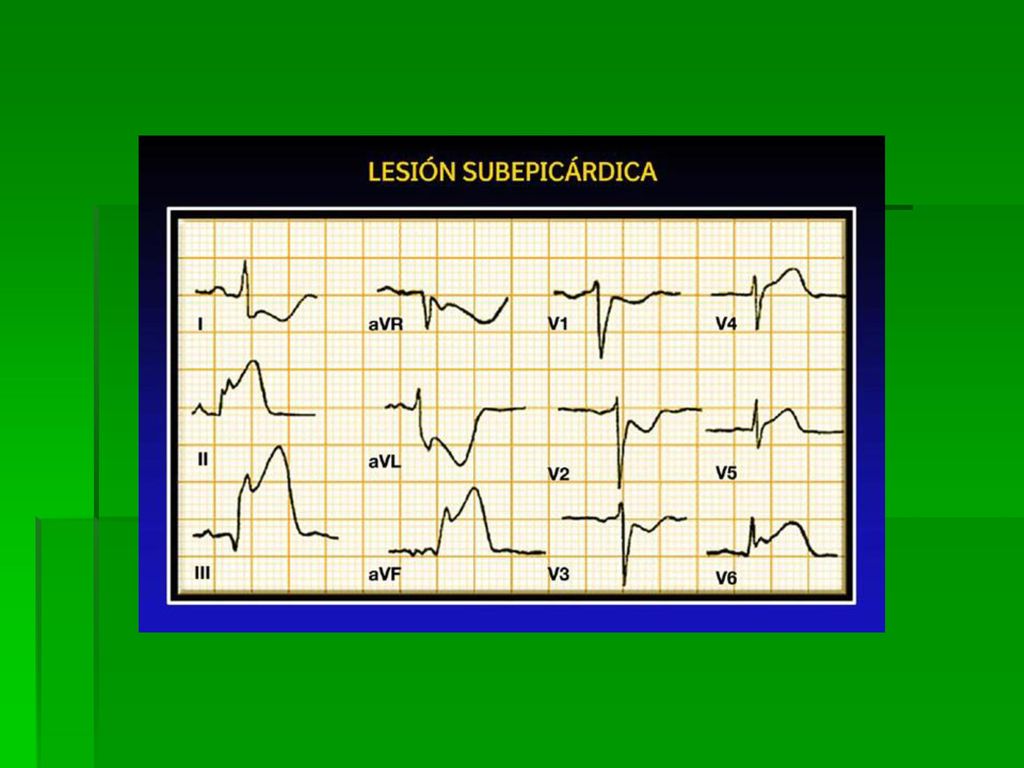

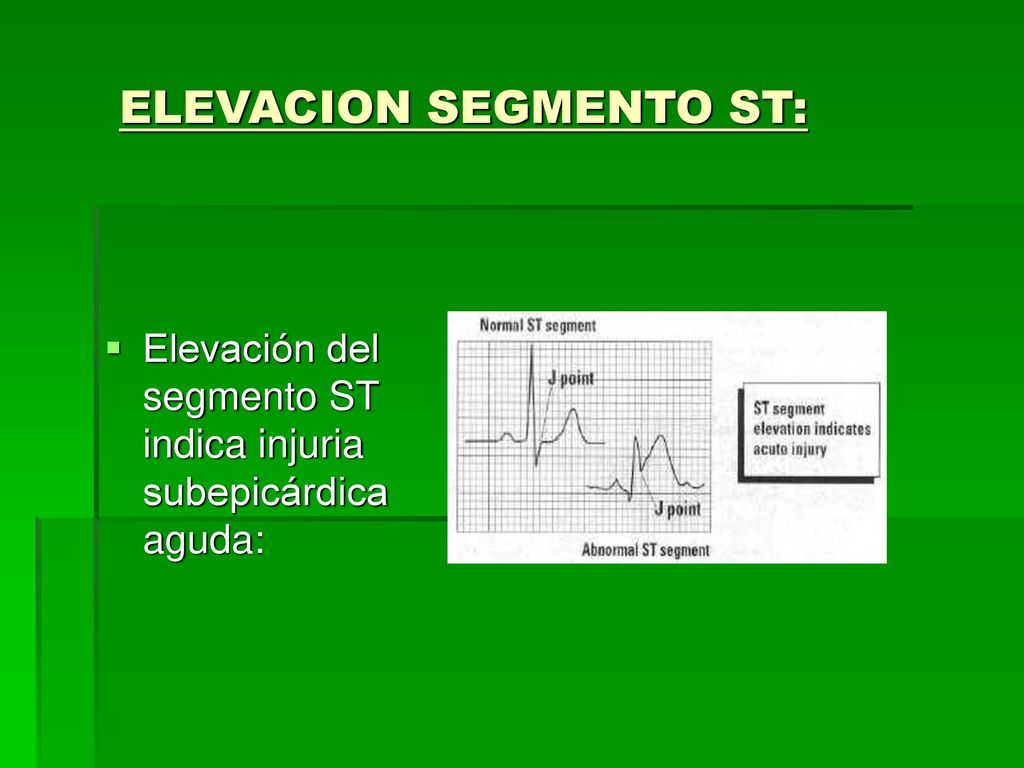

Elevación del segmento ST indica injuria subepicárdica aguda:

33

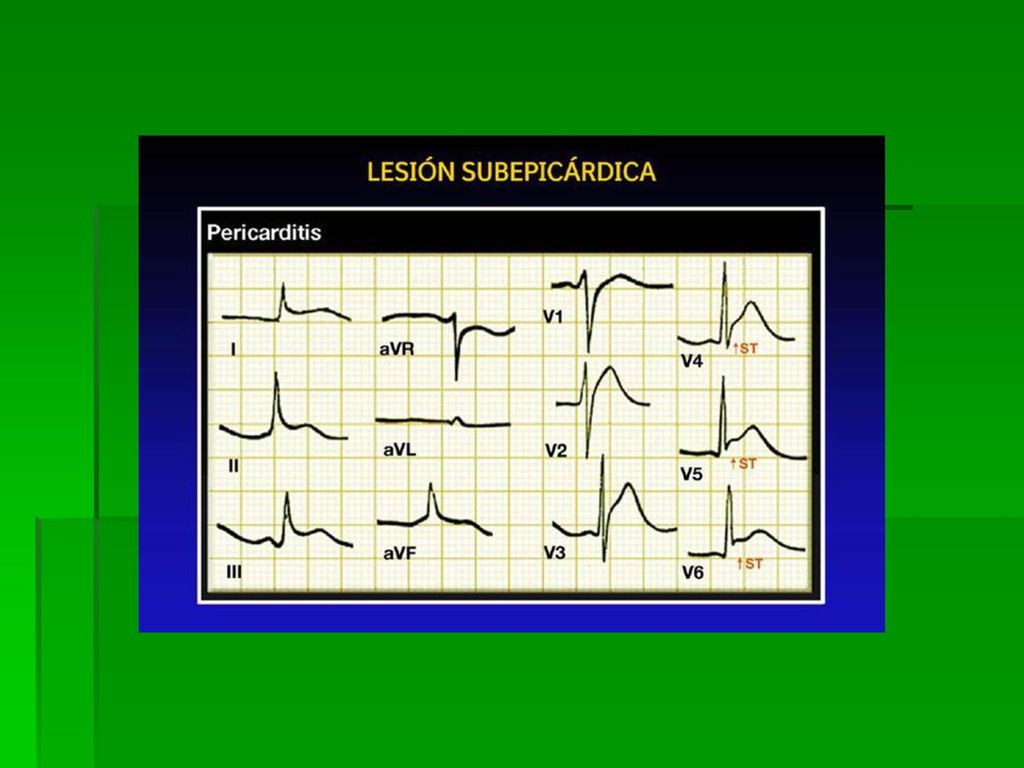

34

35 INFRADESNIVEL SEGMENTO ST:

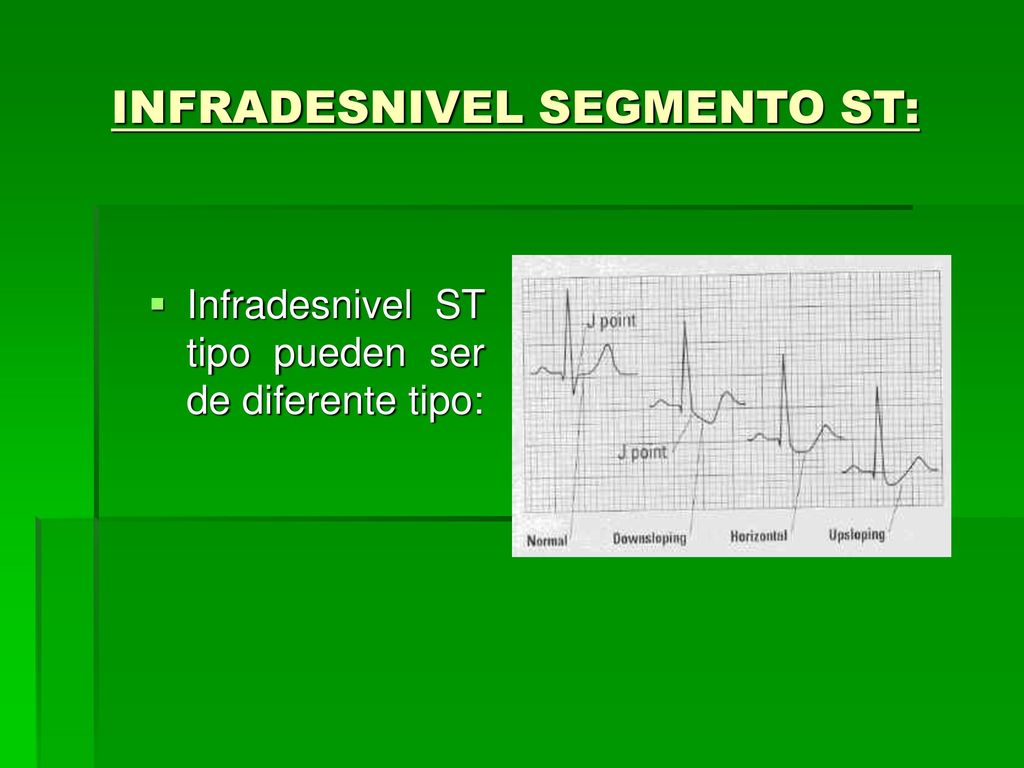

Infradesnivel ST tipo pueden ser de diferente tipo:

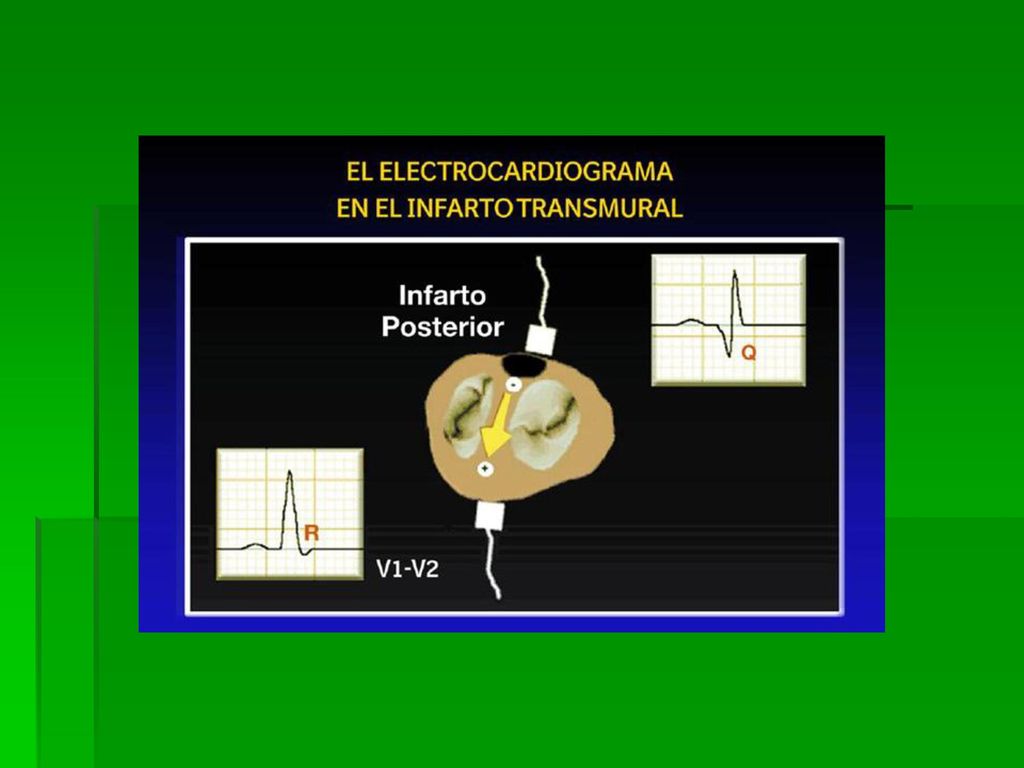

36

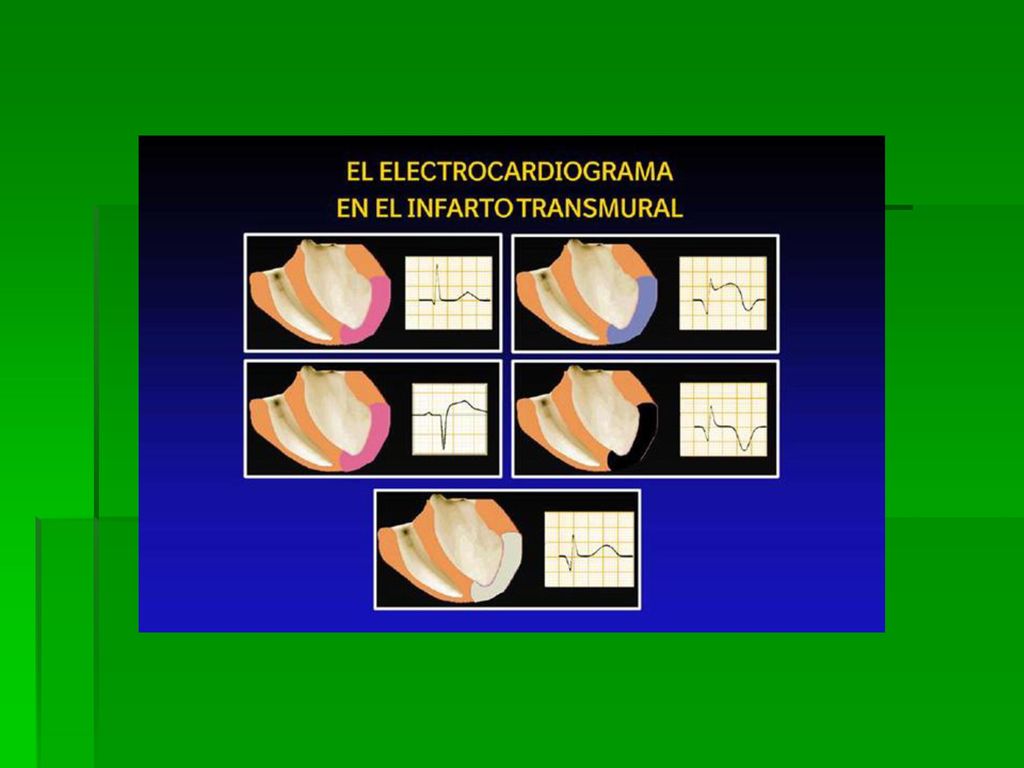

37

38

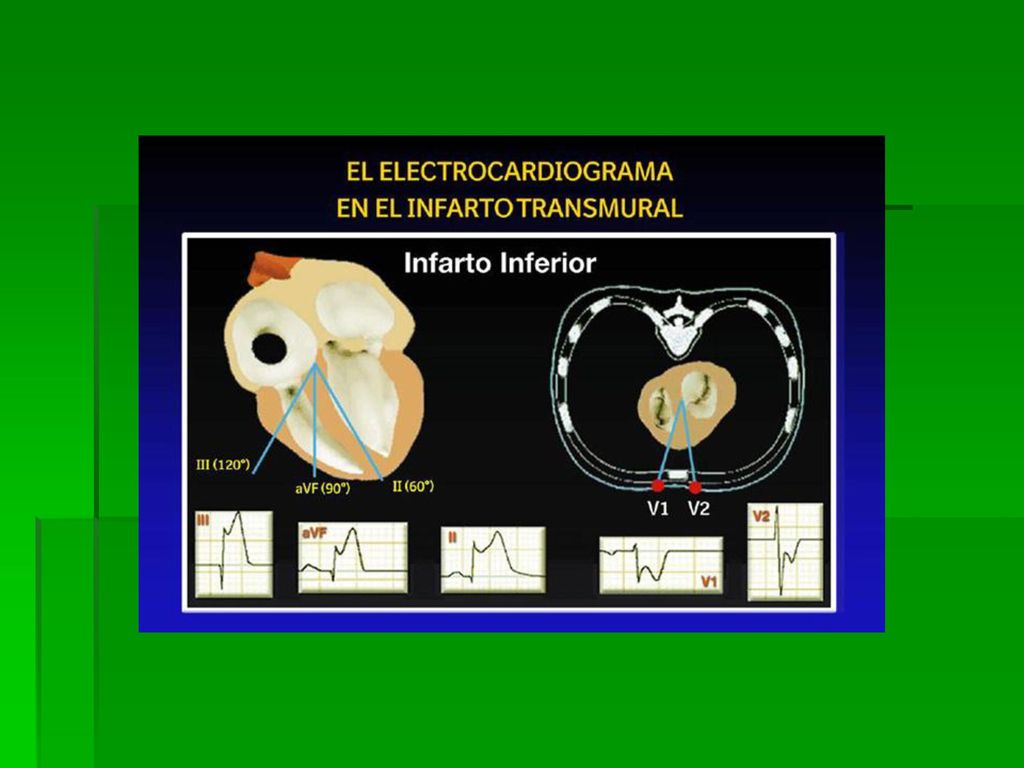

39

40

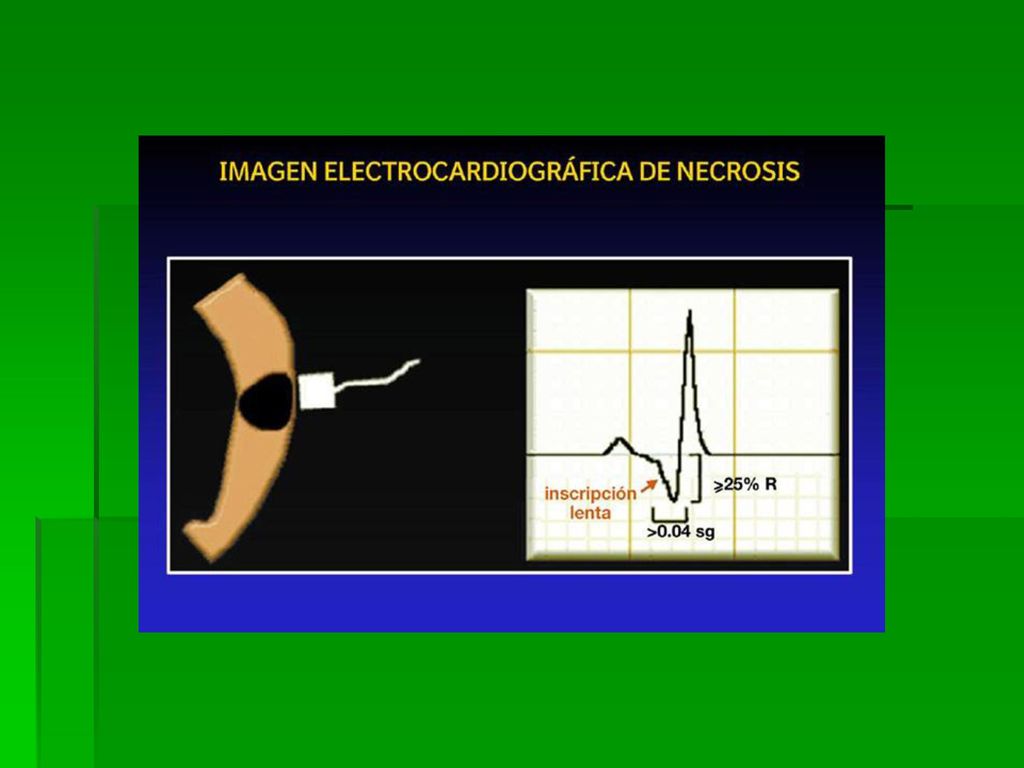

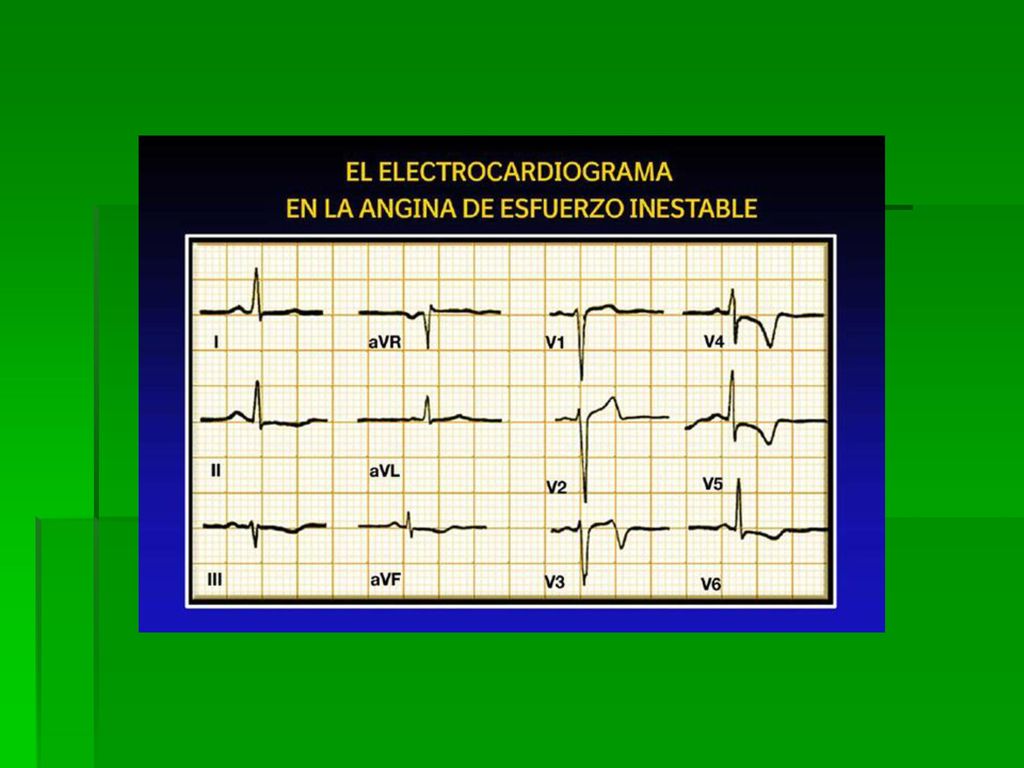

41

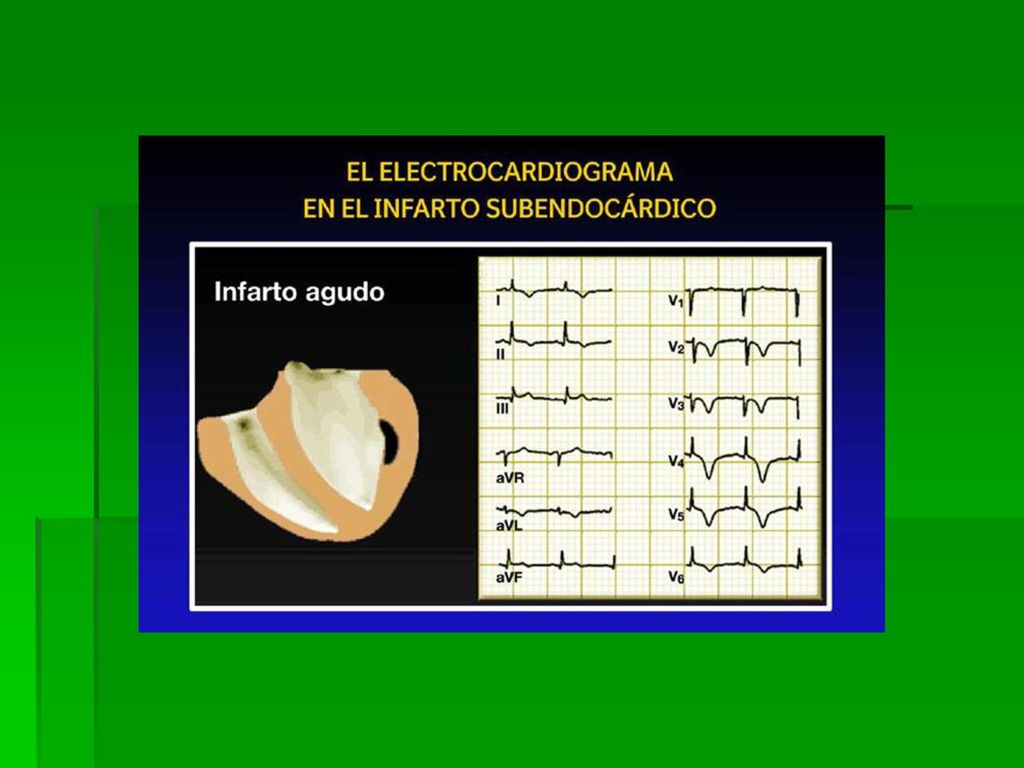

42

43 CONDUCCION A- V ANORMAL:

44 BLOQUEOS A - V:

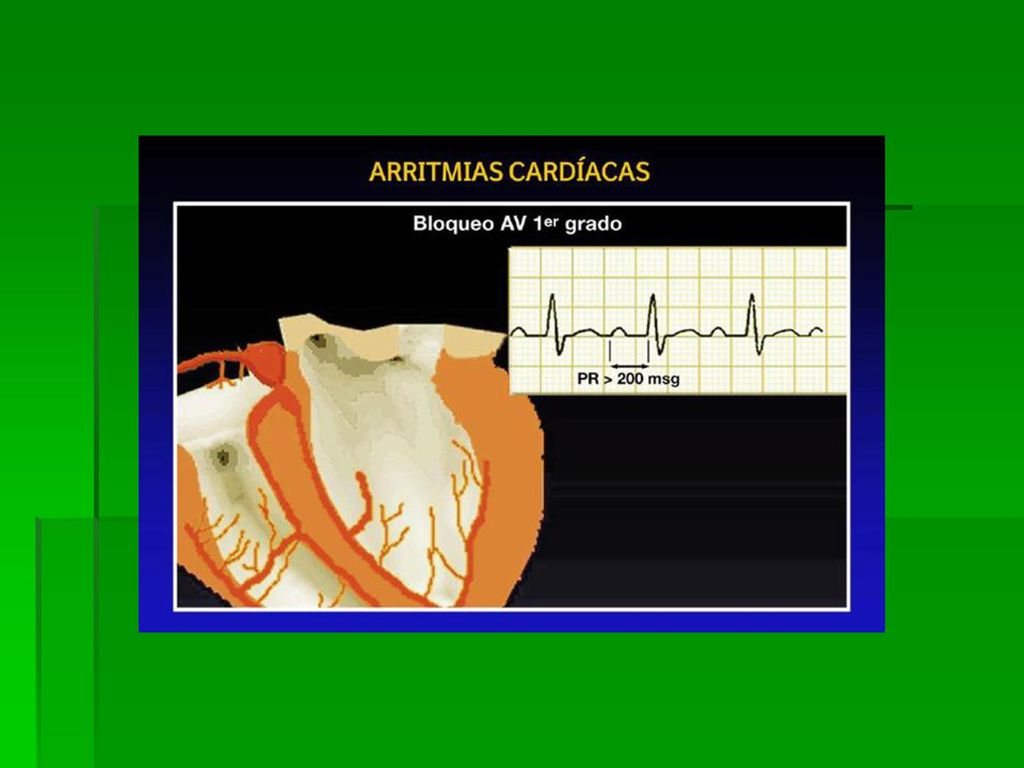

45

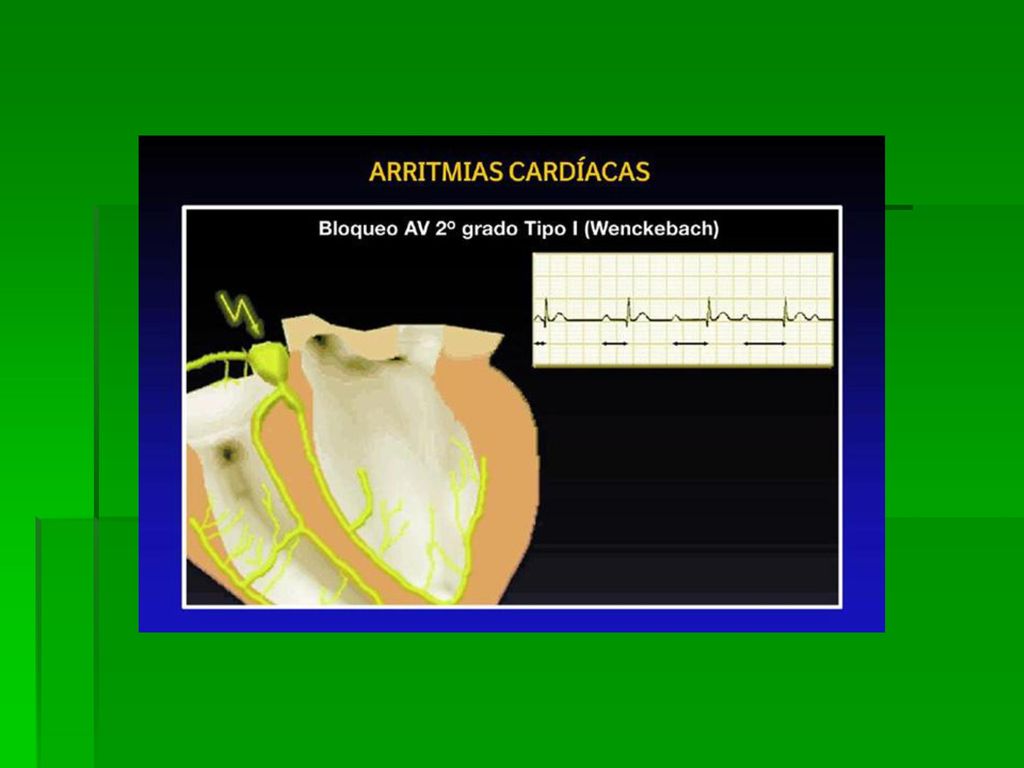

46

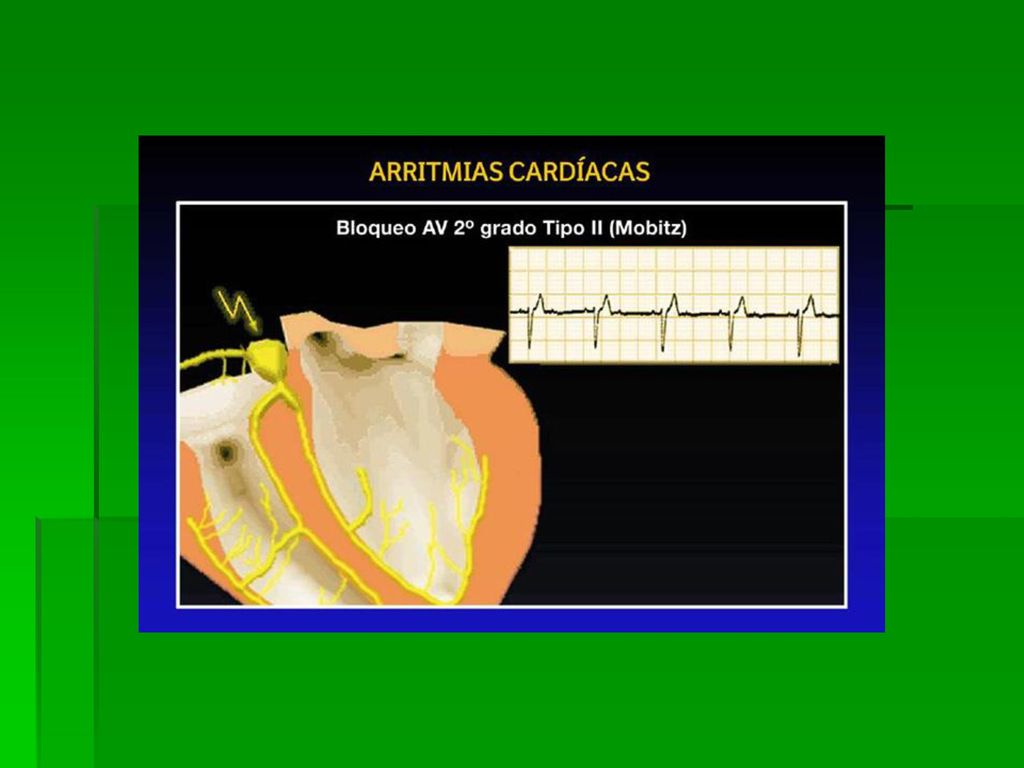

47

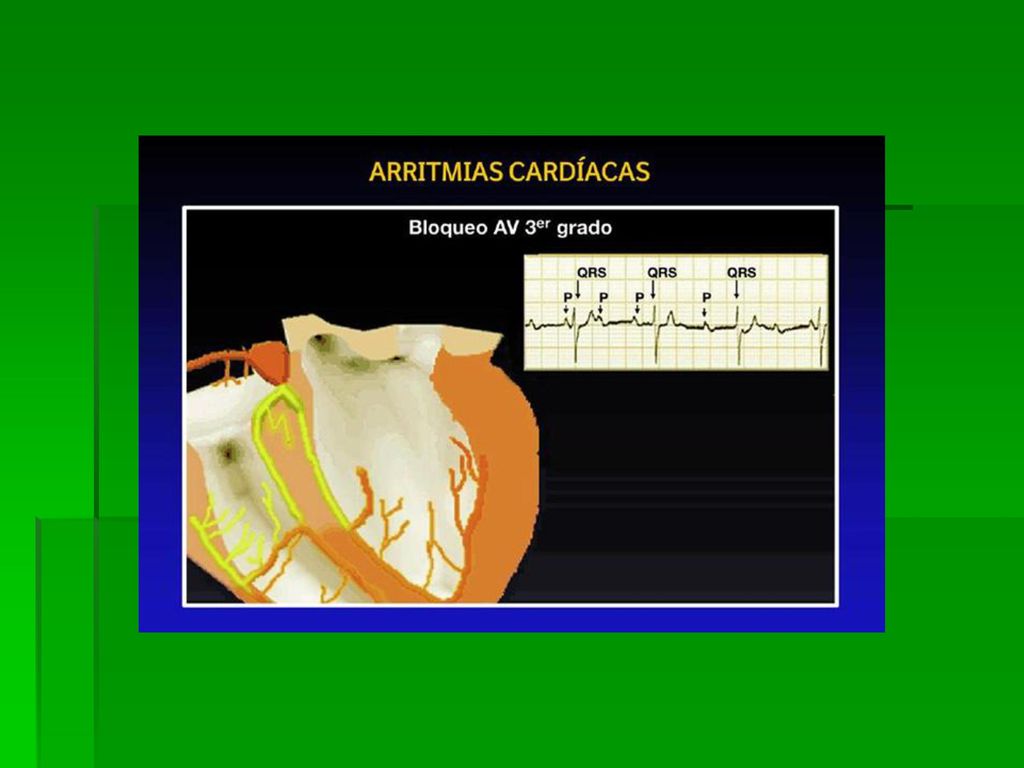

48

49

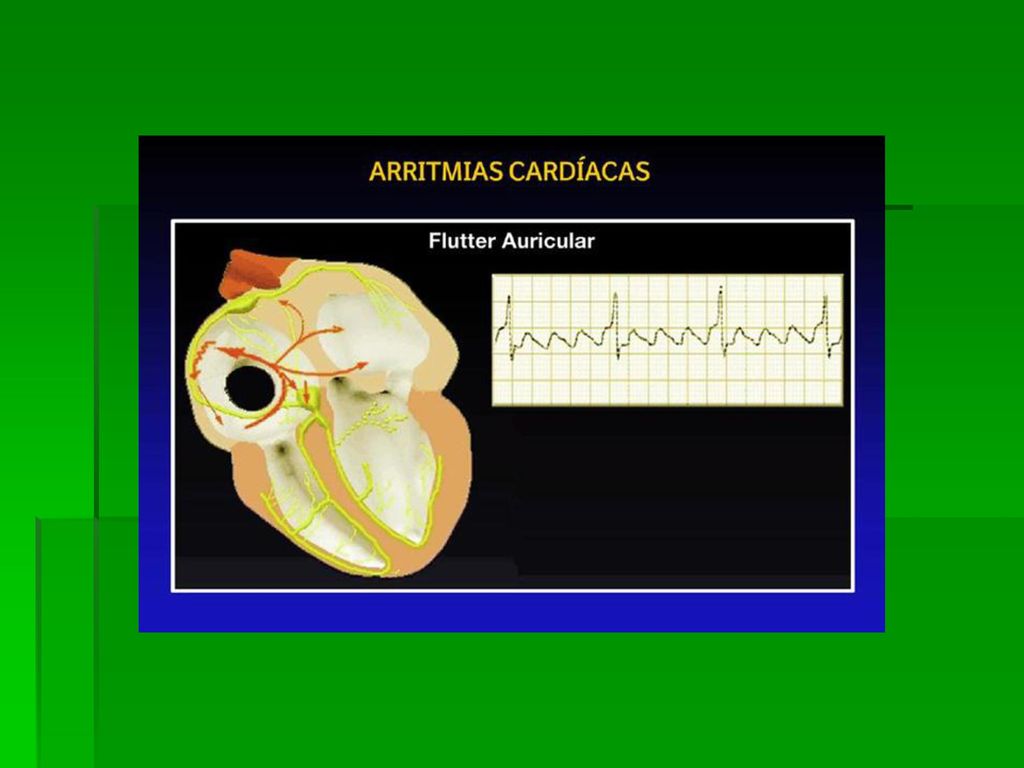

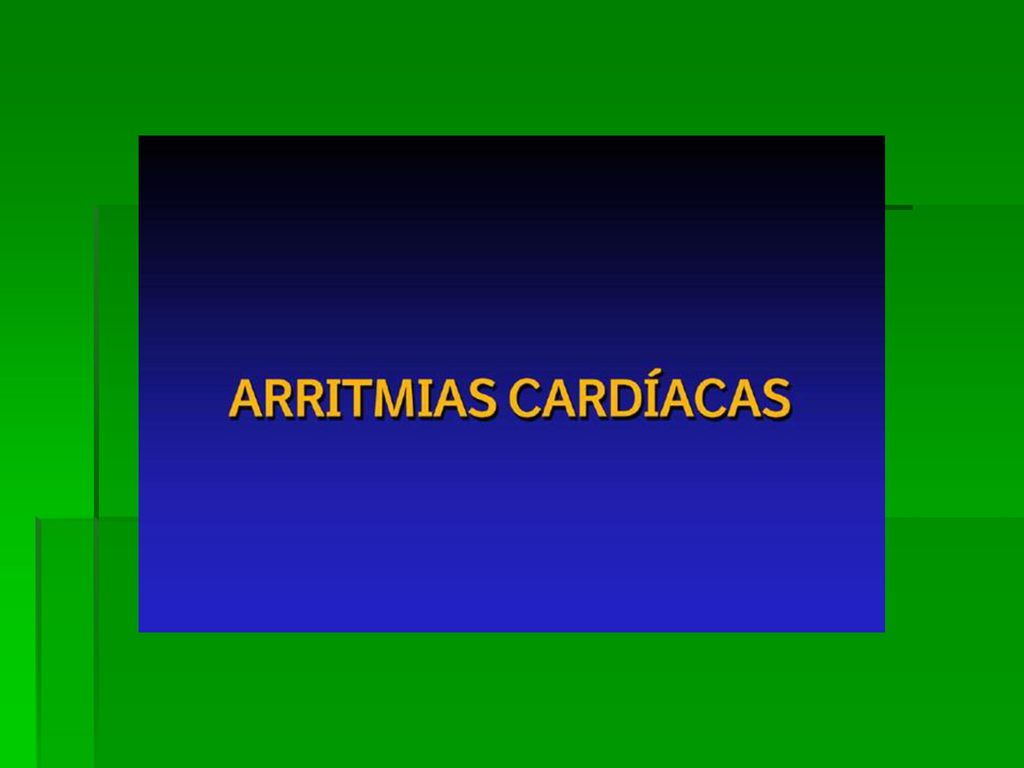

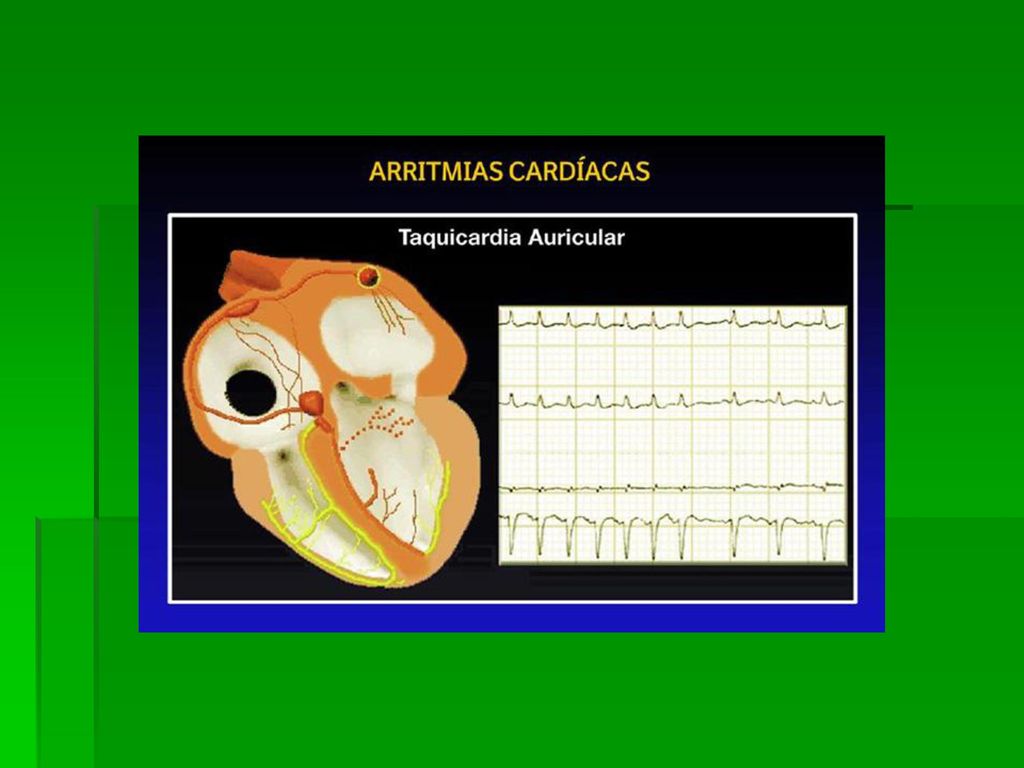

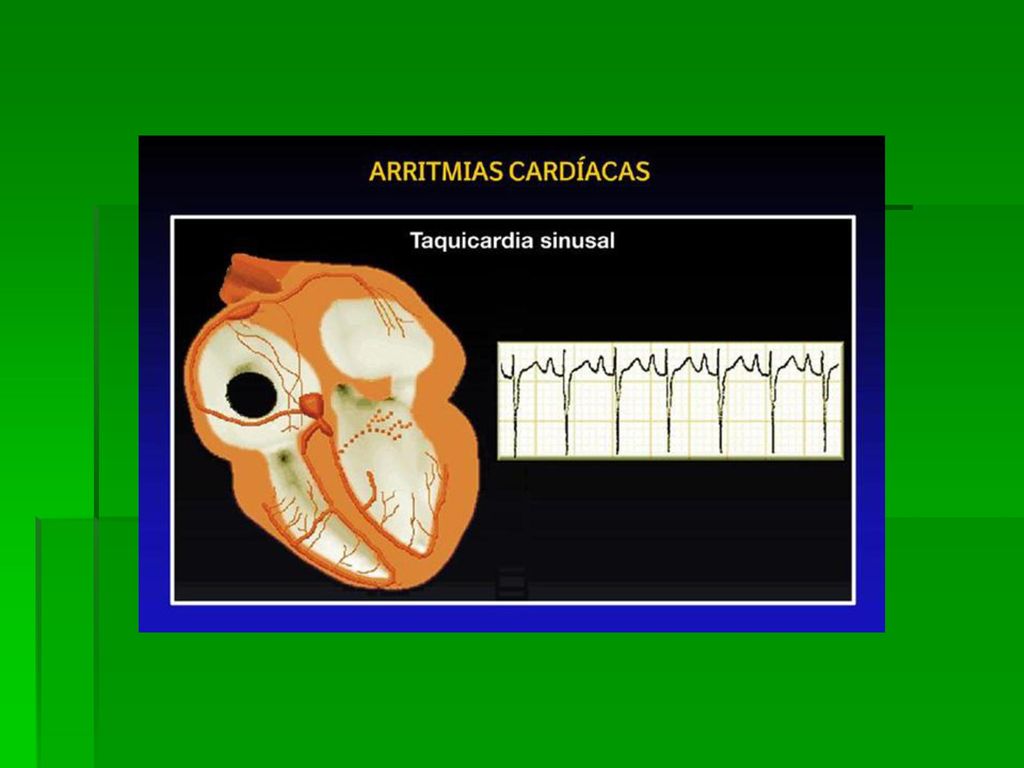

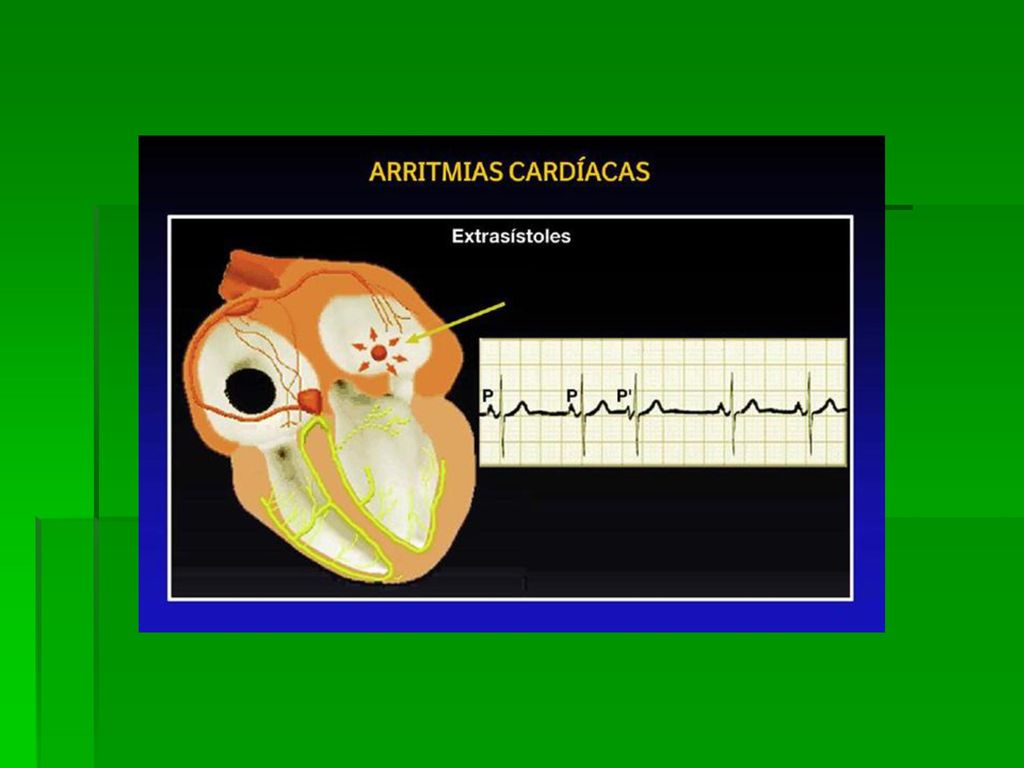

50 ARRITMIAS SUPRAVENTRICULARES:
