Instalaciones eléctricas

Presentación del tema: "Instalaciones eléctricas"— Transcripción de la presentación:

1 Instalaciones eléctricas

2 contenidos Corriente alterna Corriente continua

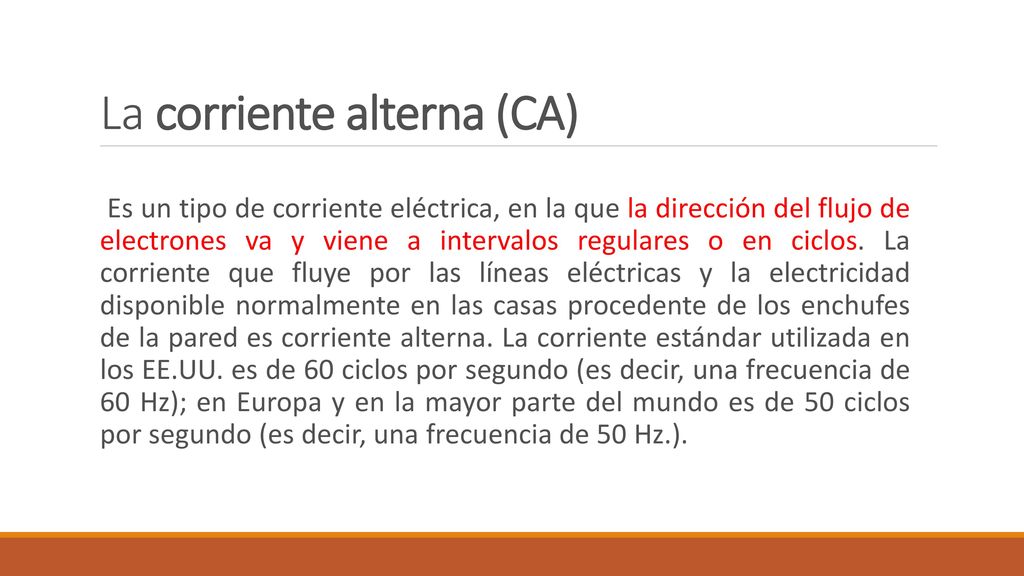

3 La corriente alterna (CA)
 Es un tipo de corriente eléctrica, en la que la dirección del flujo de electrones va y viene a intervalos regulares o en ciclos. La corriente que fluye por las líneas eléctricas y la electricidad disponible normalmente en las casas procedente de los enchufes de la pared es corriente alterna. La corriente estándar utilizada en los EE.UU. es de 60 ciclos por segundo (es decir, una frecuencia de 60 Hz); en Europa y en la mayor parte del mundo es de 50 ciclos por segundo (es decir, una frecuencia de 50 Hz.).

4 En este tipo de corriente, la intensidad varia con el tiempo (numero de electrones variable) y además, cambia de sentido de circulación a razón de 50 veces por segundo (frecuencia de 50Hz). También la tensión generada entre los dos bornes (polos) varia con el tiempo en forma de onda senoidal, por lo que no es constante.

5 Valor máximo (Vmax): Es el valor de cresta o pico, puede alcanzar hasta V Vmax= 220 x raiz cuadrada de 2= 220 x =311 volts Valor instantáneo (Vi): Es el valor que toma la corriente en un momento determinado VI=Vmax*sen(wt) Wt es el Angulo que se desea obtener el valor instantáneo Valor eficaz RMS(Vef): Es el valor de un corriente constante que circula por un determinada resistencia Vrms= Vmax/√2 La frecuencia (f): Es el numero de ciclos que se producen en 1 segundo F=1/T Periodo (T): Es el tiempo que tarda en producirse un ciclo completo T=1/F

6 Como calcular el Vmax Vmax=voltaje x √2 Vmax= 220 x √2
Vmax= 311Volts

7 Como calcular el Vrms o Vef
Vrms= Vmax / √2 Vrms = 311 / √2 Vrms= 311 / 1,44 Vrms= 215Volts

8 Como calcular el periodo
T=1/F T= 1/50 mhrz T= 0,02 ms

9 Como calcular la Frecuencia
F=1/T T= 1/0,02 ms T= 50 Hz

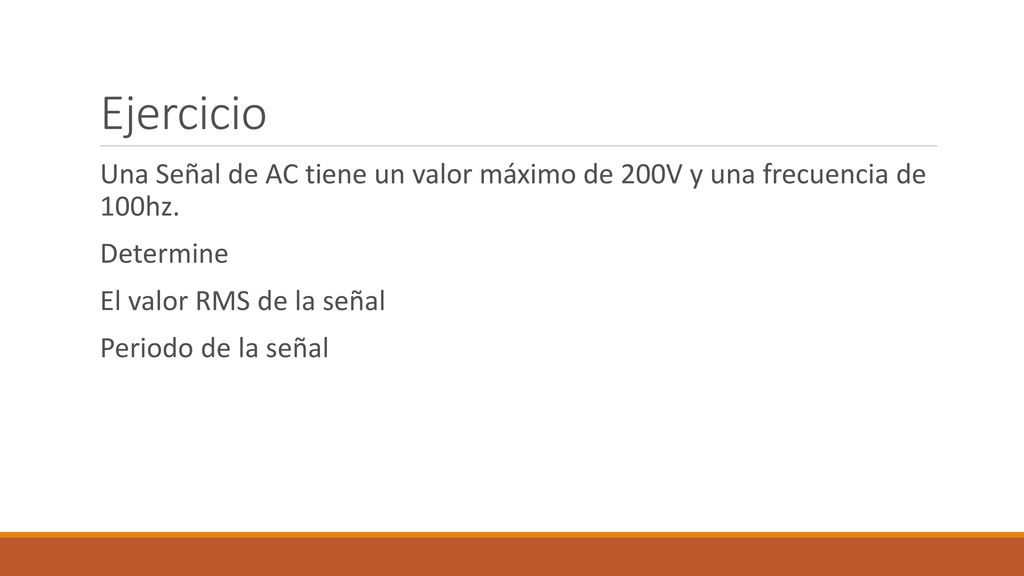

10 Ejercicio Una Señal de AC tiene un valor máximo de 200V y una frecuencia de 100hz. Determine El valor RMS de la señal Periodo de la señal

11 Una Señal de AC tiene un valor máximo de 200V y una frecuencia de 100hz.
Valor Vrms Formula: Vmax / √2 200v / 1,44= 138v Valor periodo Formula: T=1/F T=1/100hz T= 0,01ms

12   El tubo fluorescente, también llamado Lámpara Fluorescente, es un tubo de vidrio que tiene en su interior un gas que tiene la propiedad de emitir luz blanca cuando le atraviesan electrones

13 ejemplo  La pared interior del tubo se encuentra recubierta con una capa de sustancia fosforescente o fluorescente, cuya misión es convertir los rayos de luz ultravioleta (que se generan dentro y que no son visibles para el ojo humano), en radiaciones de luz visible. Para que eso ocurra, su interior se encuentra relleno con un gas inerte, generalmente argón (Ar) y una pequeña cantidad de mercurio (Hg) líquido.

14  Para que el tubo emita luz deben de cumplirse dos cosas:   - Que el gas este a una temperatura elevada.   - Que puedan pasar los electrones de un extremo a otro del tubo (atravesar el gas).

15

16 La corriente continua (CC)
 Es la corriente eléctrica que fluye de forma constante en una dirección, como la que fluye en una linterna o en cualquier otro aparato con baterías es corriente continua. Una de las ventajas de la corriente alterna es su relativamente económico cambio de voltaje. Además, la pérdida inevitable de energía al transportar la corriente a largas distancias es mucho menor que con la corriente continua.

17 Conclusión, en c.c. (corriente continua o DC) la Tensión siempre es la misma y la Intensidad de corriente también.
