1 Señales eléctricas. Informática 08-02 Integrantes:
Gabriel Herrera Morones. Carlo Francisco González Aguilar. Alejandro Andrade Carrasco. Omar Guzmán Oliva. Javier Alvarado Hernández. Miguel Ángel Trigueros Cárdenas. Mario Ruíz Herrejón. André Juárez

2 Definición. Las Señales Eléctricas son un tipo de señal generada por algún fenómeno electromagnético, que varía de forma discreta con valores entre “1” y “0”. Pueden tener cualquier lectura dentro de un rango y sólo están limitadas por las características de los instrumentos registradores e indicadores.

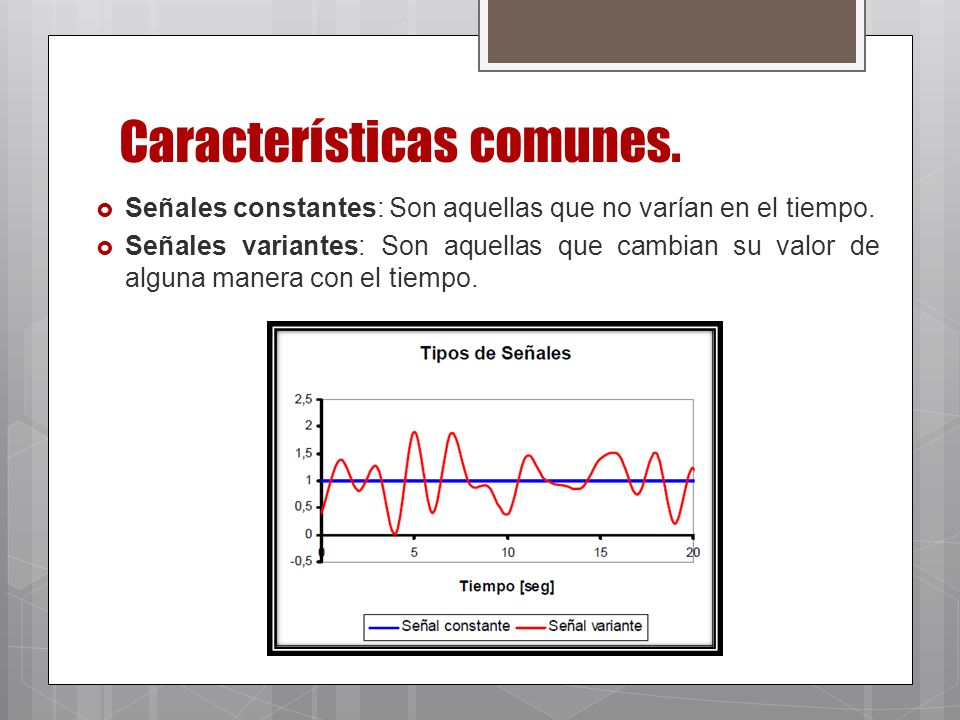

3 Características comunes.
Señales constantes: Son aquellas que no varían en el tiempo. Señales variantes: Son aquellas que cambian su valor de alguna manera con el tiempo.

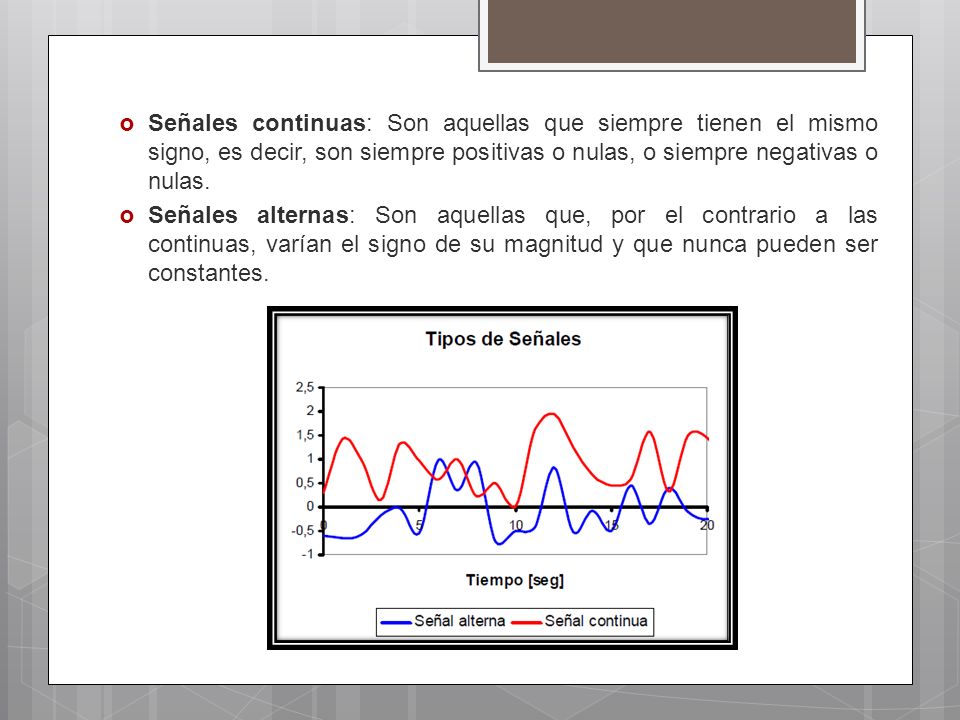

4 Señales continuas: Son aquellas que siempre tienen el mismo signo, es decir, son siempre positivas o nulas, o siempre negativas o nulas. Señales alternas: Son aquellas que, por el contrario a las continuas, varían el signo de su magnitud y que nunca pueden ser constantes.

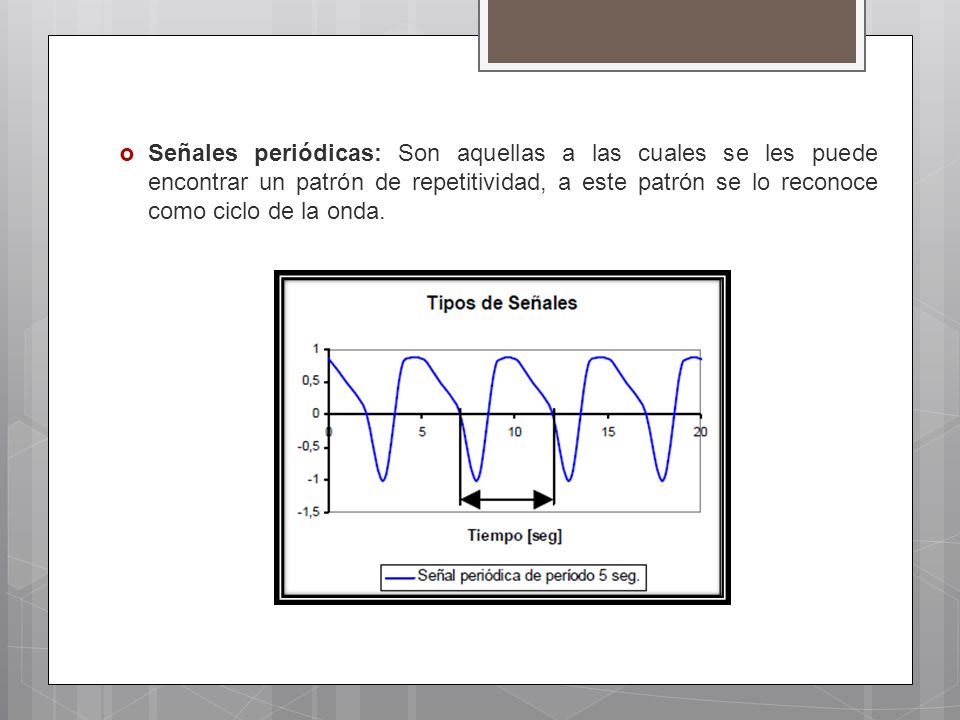

5 Señales periódicas: Son aquellas a las cuales se les puede encontrar un patrón de repetitividad, a este patrón se lo reconoce como ciclo de la onda.

6 Señales de prueba. Señal senoidal.
Es la más común de las señales de prueba. A esta señal se le puede atribuir una doble simetría: una respecto al eje tiempo, y otra respecto al punto medio de la onda (simetría impar).

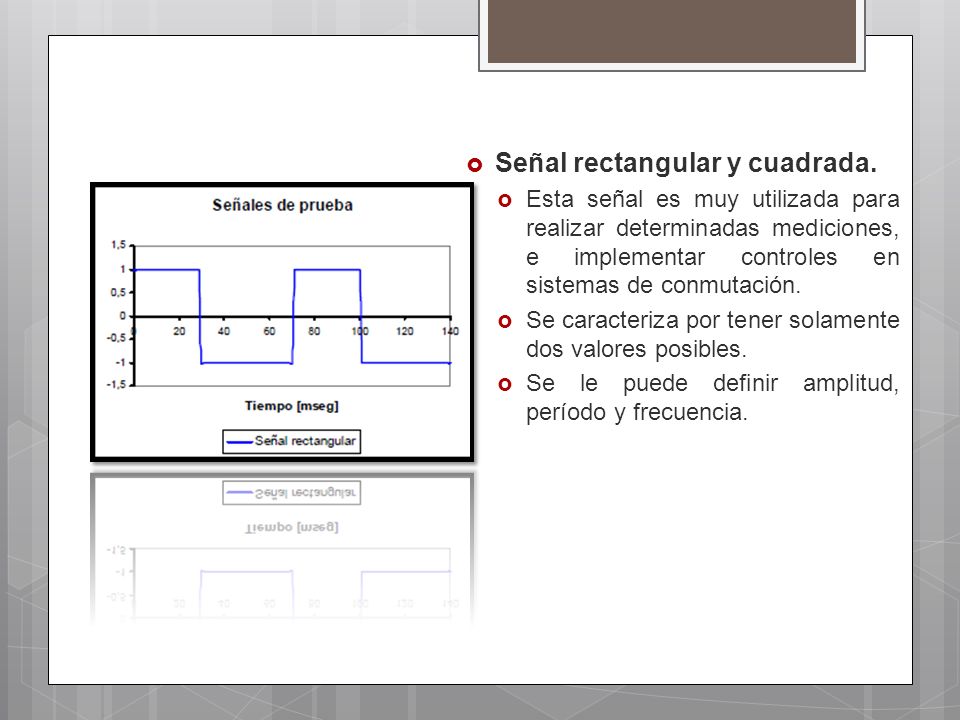

7 Señal rectangular y cuadrada.
Esta señal es muy utilizada para realizar determinadas mediciones, e implementar controles en sistemas de conmutación. Se caracteriza por tener solamente dos valores posibles. Se le puede definir amplitud, período y frecuencia.

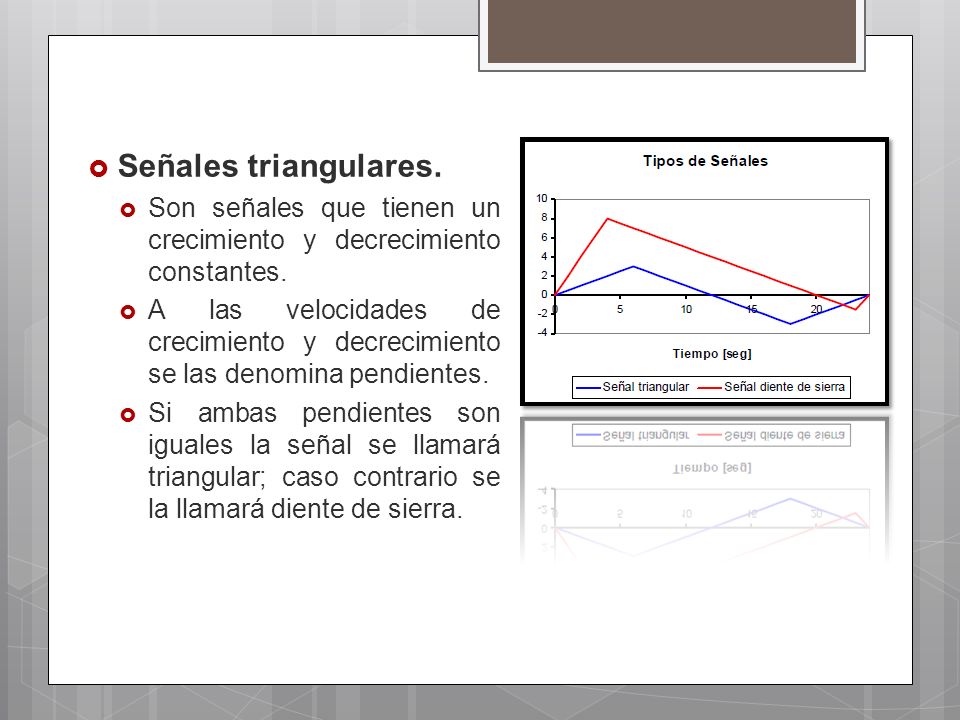

8 Señales triangulares. Son señales que tienen un crecimiento y decrecimiento constantes. A las velocidades de crecimiento y decrecimiento se las denomina pendientes. Si ambas pendientes son iguales la señal se llamará triangular; caso contrario se la llamará diente de sierra.

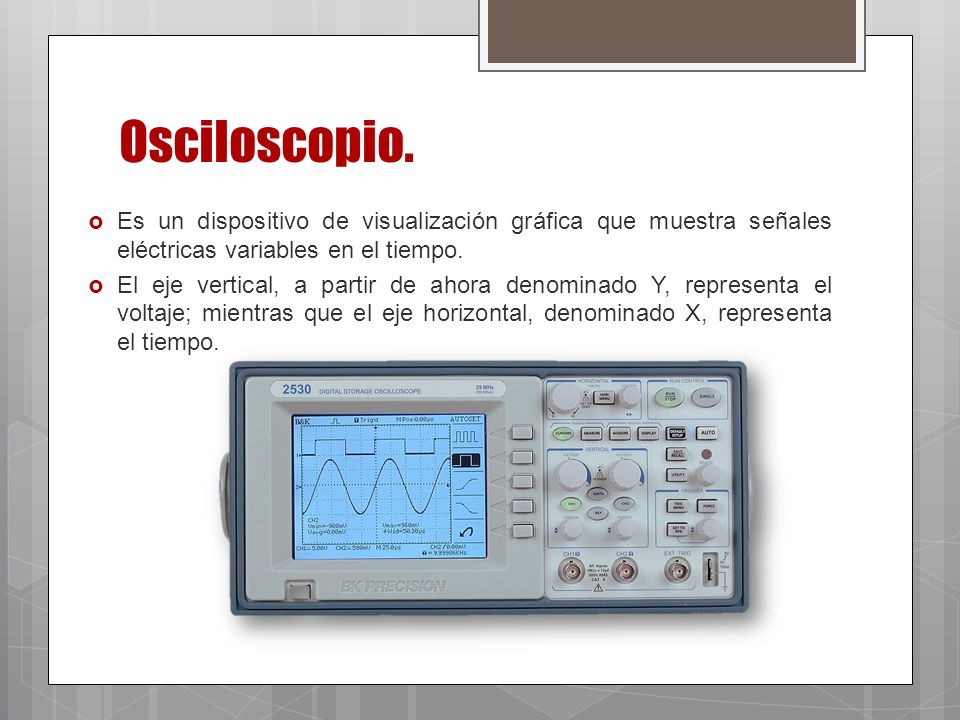

9 Osciloscopio. Es un dispositivo de visualización gráfica que muestra señales eléctricas variables en el tiempo. El eje vertical, a partir de ahora denominado Y, representa el voltaje; mientras que el eje horizontal, denominado X, representa el tiempo.

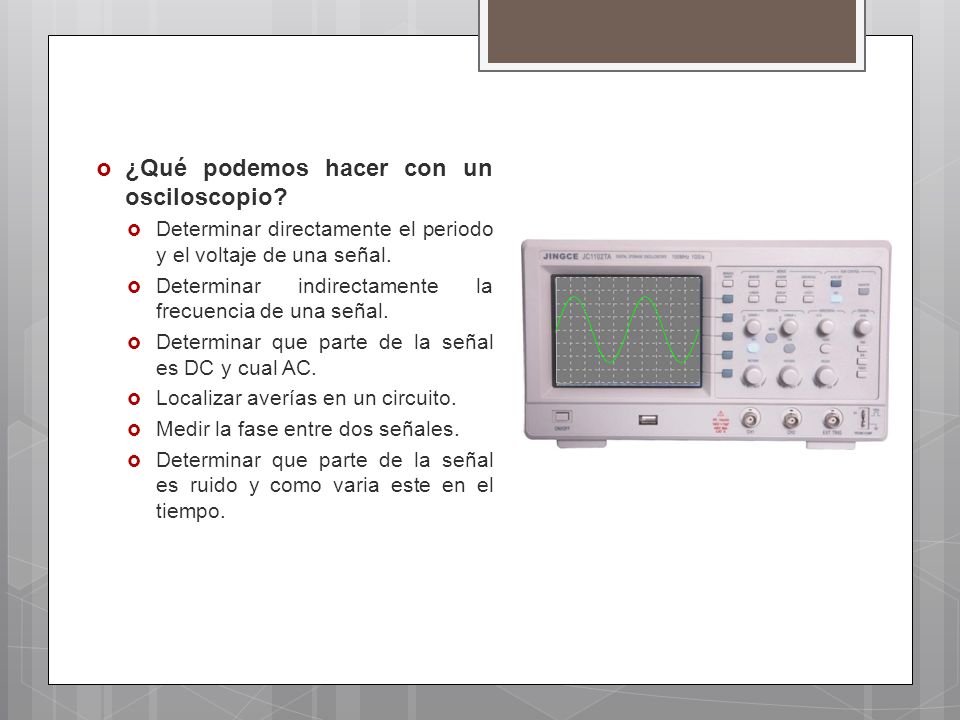

10 ¿Qué podemos hacer con un osciloscopio?
Determinar directamente el periodo y el voltaje de una señal. Determinar indirectamente la frecuencia de una señal. Determinar que parte de la señal es DC y cual AC. Localizar averías en un circuito. Medir la fase entre dos señales. Determinar que parte de la señal es ruido y como varia este en el tiempo.

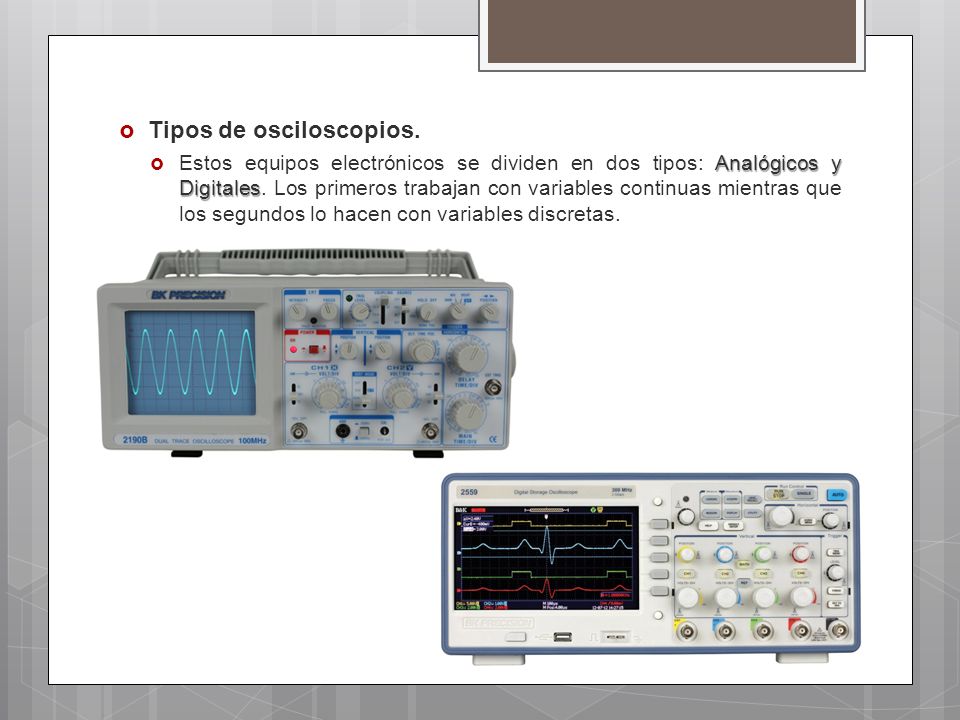

11 Tipos de osciloscopios.
Estos equipos electrónicos se dividen en dos tipos: Analógicos y Digitales. Los primeros trabajan con variables continuas mientras que los segundos lo hacen con variables discretas.

12 Conceptos. Valor de Pico – Pico (Vpp). Valor de Pico (Vp).
Es la diferencia entre el valor máximo y el valor mínimo. Valor de Pico (Vp). Este valor es la mitad del Valor de Pico – Pico. Valor RMS (Vrms). También llamado “Valor Eficaz” y es el valor del voltaje que produce la misma potencia que el nivel equivalente de corriente directa.

13 Frecuencia. Si una señal se repite en el tiempo, posee una frecuencia (f), esta se mide en Hertz (Hz) y es igual al numero de veces que la señal se repite en un segundo. Periodo. El tiempo que tarda la señal en completar un ciclo.

14 Demostración del Sistema.

15 Gracias por su atención.
