UNIONES Mariana Sandoval Emanuel Lombana Camilo Castro

2

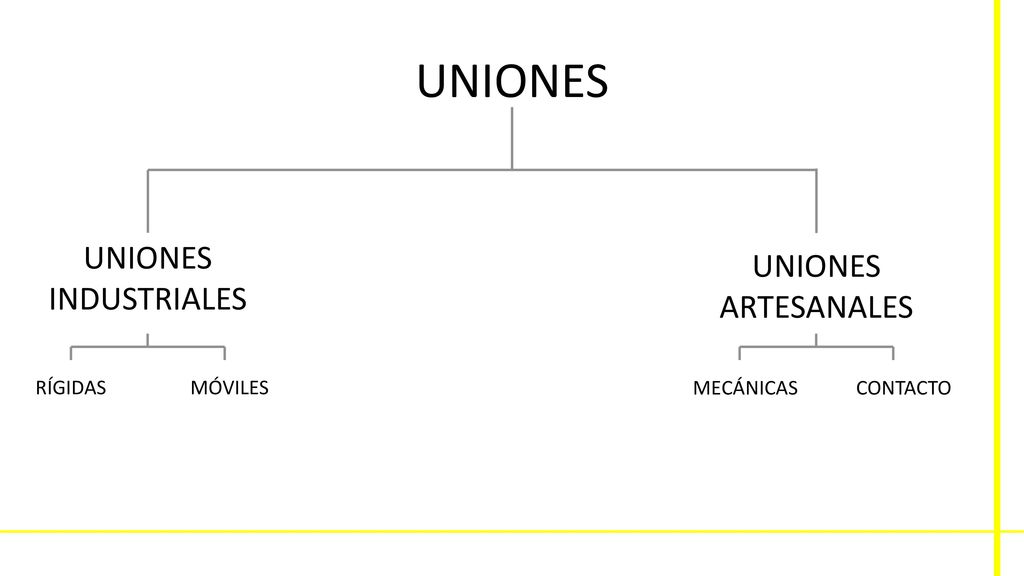

3 UNIONES UNIONES UNIONES INDUSTRIALES ARTESANALES RÍGIDAS MÓVILES
MECÁNICAS CONTACTO

4 UNIONES INDUSTRIALES UNIONES RÍGIDAS FIJAS REMACHES
Un remache consiste en un vástago de diámetro d, provisto de una cabeza esférica, que se introduce a través de los taladros de las chapas a enlazar calentando al “rojo cereza”, estampándose otra cabeza en el extremo saliente. Al enfriarse se contrae, comprimiendo las chapas. UNIONES INDUSTRIALES

5 UNIONES INDUSTRIALES UNIONES RÍGIDAS SOLDADAS SOLDADURAS

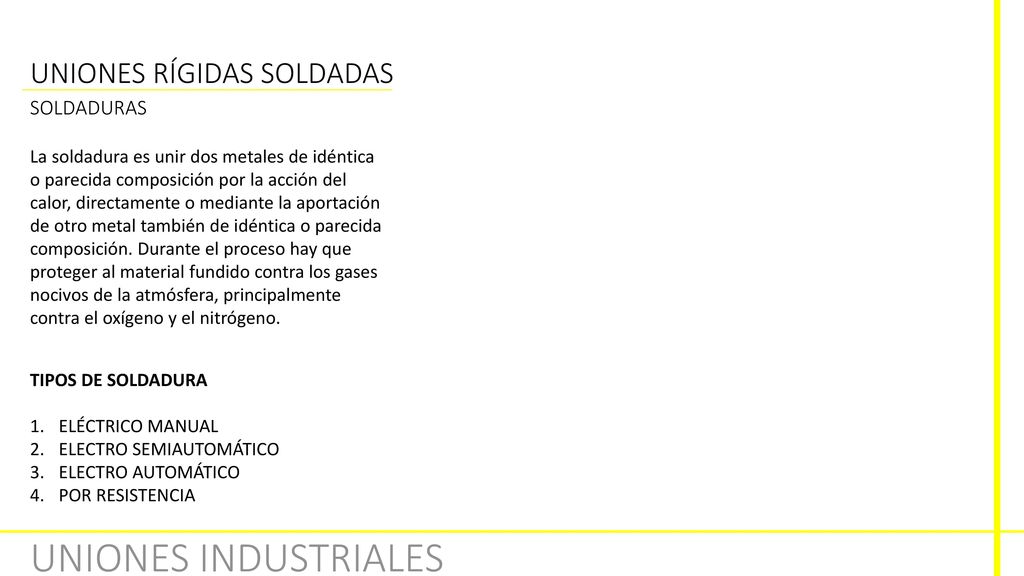

La soldadura es unir dos metales de idéntica o parecida composición por la acción del calor, directamente o mediante la aportación de otro metal también de idéntica o parecida composición. Durante el proceso hay que proteger al material fundido contra los gases nocivos de la atmósfera, principalmente contra el oxígeno y el nitrógeno. TIPOS DE SOLDADURA ELÉCTRICO MANUAL ELECTRO SEMIAUTOMÁTICO ELECTRO AUTOMÁTICO POR RESISTENCIA UNIONES INDUSTRIALES

6 UNIONES INDUSTRIALES UNIONES RÍGIDAS DESMONTABLES ATORNILLADAS
Consisten en un vástago de diámetro d; provisto de una cabeza de forma hexagonal; que se introduce en los taladros de la chapa a enlazar; teniendo en el extremo saliente del vástago una zona roscada, en la cual se colocan una arandela y una tuerca que al ir roscándose consigna el apriete de las chapas unidas. CLASE DE TORNILLOS CLASE T: TORNILLOS ORDINARIOS CLASE TC: TORNILLOS CALIBRADOS CLASE TR: TORNILLOS DE ALTA RESISTENCIA UNIONES INDUSTRIALES

7 UNIONES INDUSTRIALES UNIONES RÍGIDAS DESMONTABLES PASADORES

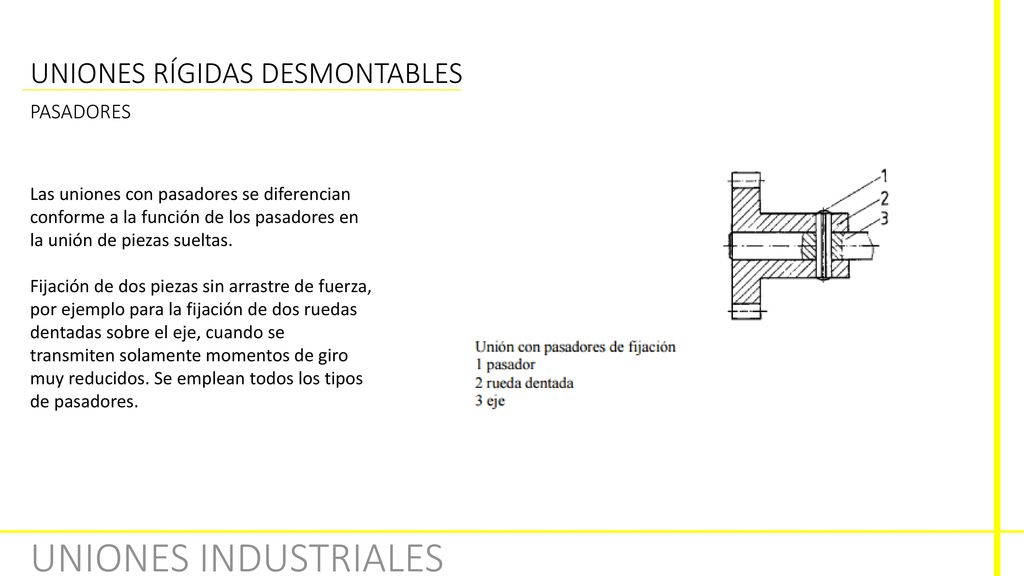

Las uniones con pasadores se diferencian conforme a la función de los pasadores en la unión de piezas sueltas. Fijación de dos piezas sin arrastre de fuerza, por ejemplo para la fijación de dos ruedas dentadas sobre el eje, cuando se transmiten solamente momentos de giro muy reducidos. Se emplean todos los tipos de pasadores. UNIONES INDUSTRIALES

8 UNIONES INDUSTRIALES UNIONES MÓVILES GIRATORIAS

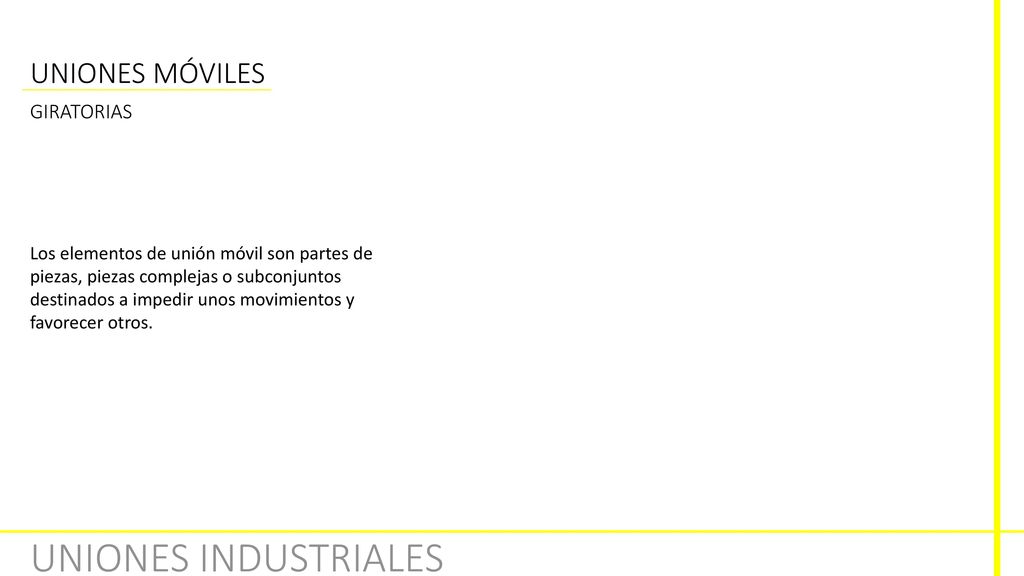

Los elementos de unión móvil son partes de piezas, piezas complejas o subconjuntos destinados a impedir unos movimientos y favorecer otros. UNIONES INDUSTRIALES

9 UNIONES INDUSTRIALES UNIONES MÓVILES DESLIZANTES
Son aquellas en la que una de las dos piezas es fija, y la otra se desliza a través de esta, con lubricante o ayuda de un tercer elemento. UNIONES INDUSTRIALES

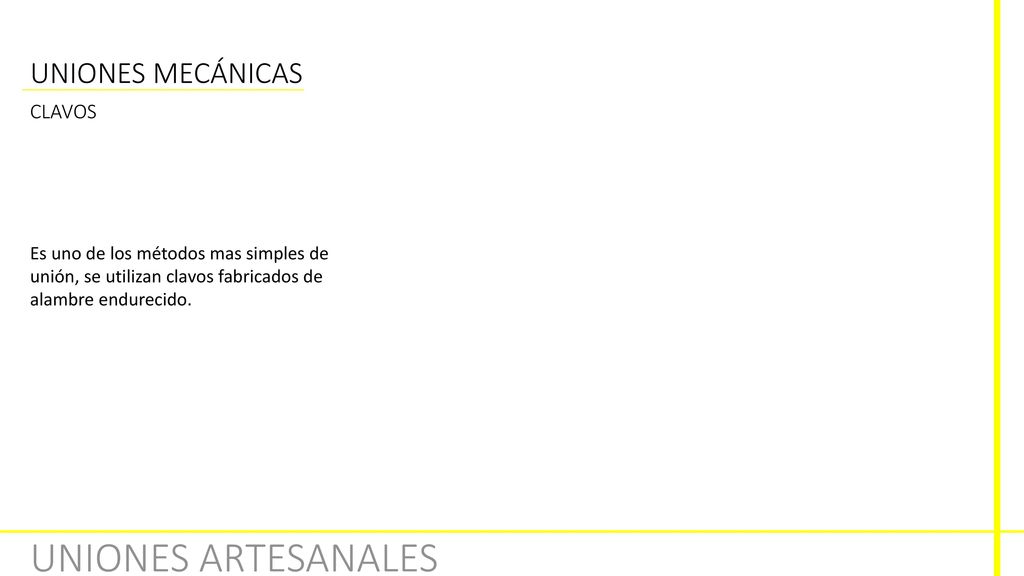

10 UNIONES ARTESANALES UNIONES MECÁNICAS CLAVOS
Es uno de los métodos mas simples de unión, se utilizan clavos fabricados de alambre endurecido. UNIONES ARTESANALES

11 UNIONES ARTESANALES UNIONES MECÁNICAS TORNILLOS

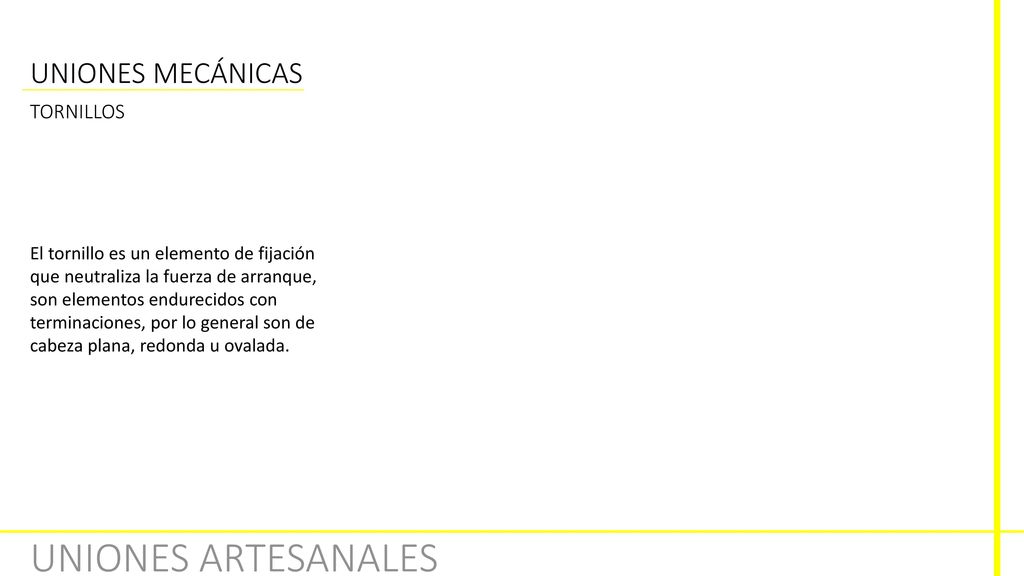

El tornillo es un elemento de fijación que neutraliza la fuerza de arranque, son elementos endurecidos con terminaciones, por lo general son de cabeza plana, redonda u ovalada. UNIONES ARTESANALES

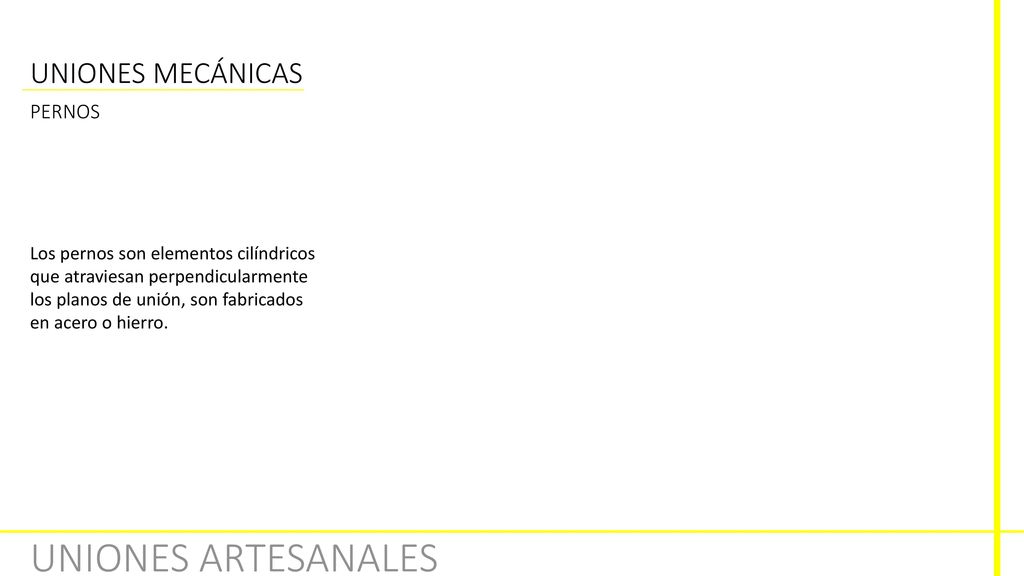

12 UNIONES ARTESANALES UNIONES MECÁNICAS PERNOS
Los pernos son elementos cilíndricos que atraviesan perpendicularmente los planos de unión, son fabricados en acero o hierro. UNIONES ARTESANALES

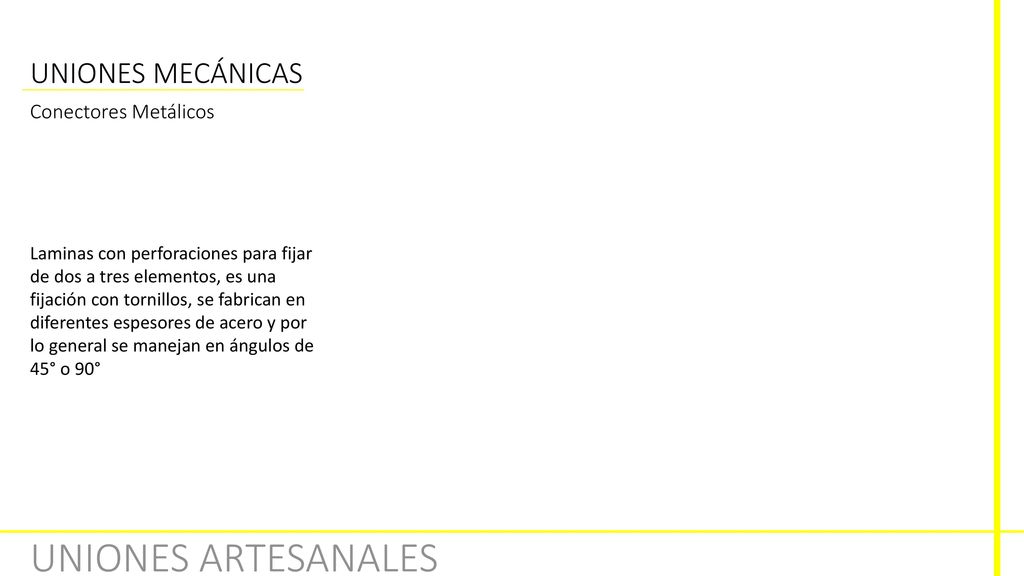

13 UNIONES ARTESANALES UNIONES MECÁNICAS Conectores Metálicos
Laminas con perforaciones para fijar de dos a tres elementos, es una fijación con tornillos, se fabrican en diferentes espesores de acero y por lo general se manejan en ángulos de 45° o 90° UNIONES ARTESANALES

14 UNIONES ARTESANALES UNIONES DE CONTACTO FINGER - JOINT

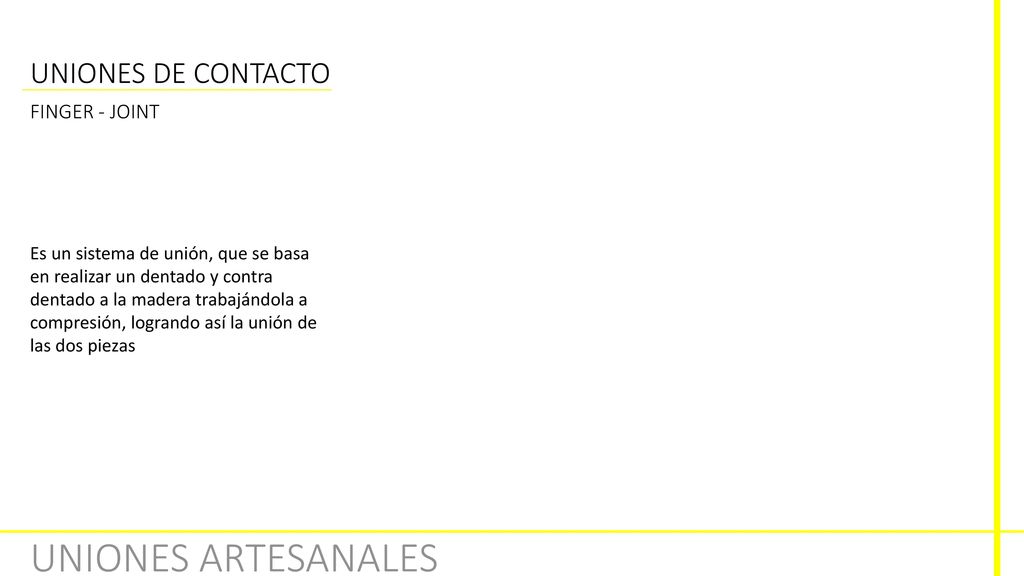

Es un sistema de unión, que se basa en realizar un dentado y contra dentado a la madera trabajándola a compresión, logrando así la unión de las dos piezas UNIONES ARTESANALES

15 UNIONES ARTESANALES UNIONES DE CONTACTO ENSAMBLE

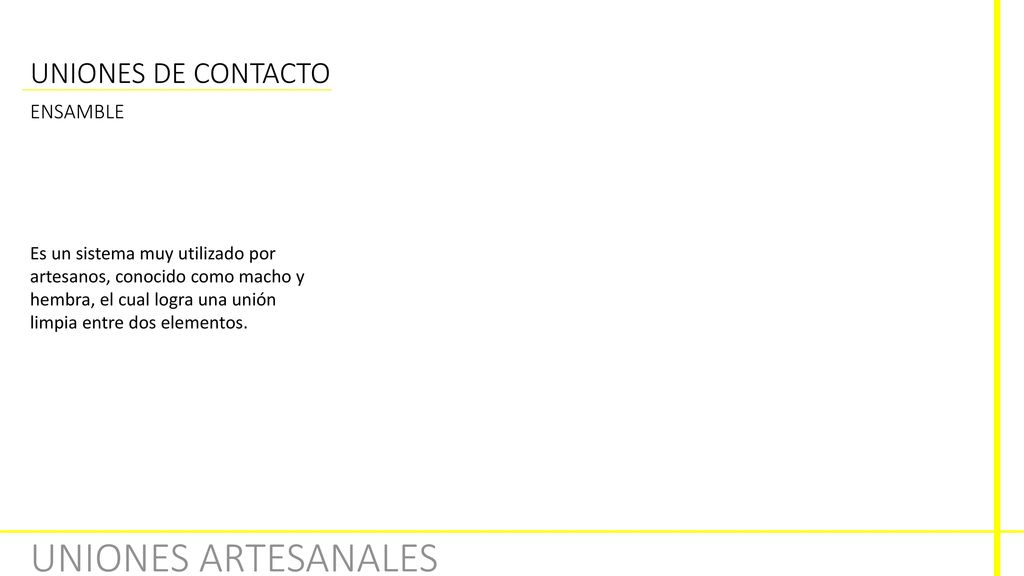

Es un sistema muy utilizado por artesanos, conocido como macho y hembra, el cual logra una unión limpia entre dos elementos. UNIONES ARTESANALES
