SISTEMAS ESTRUCTURALES (74-18)

Presentación del tema: "SISTEMAS ESTRUCTURALES (74-18)"— Transcripción de la presentación:

1 SISTEMAS ESTRUCTURALES (74-18)
UNIVERSIDAD DE BUENOS AIRES FACULTAD DE INGENIERÍA DEPARTAMENTO: CONSTRUCCIONES Y ESTRUCTURAS SISTEMAS ESTRUCTURALES (74-18) TEMA: ACCIÓN DEL VIENTO SOBRE LAS ESTRUCTURAS Ing. Mario Vazquez Palligas

2

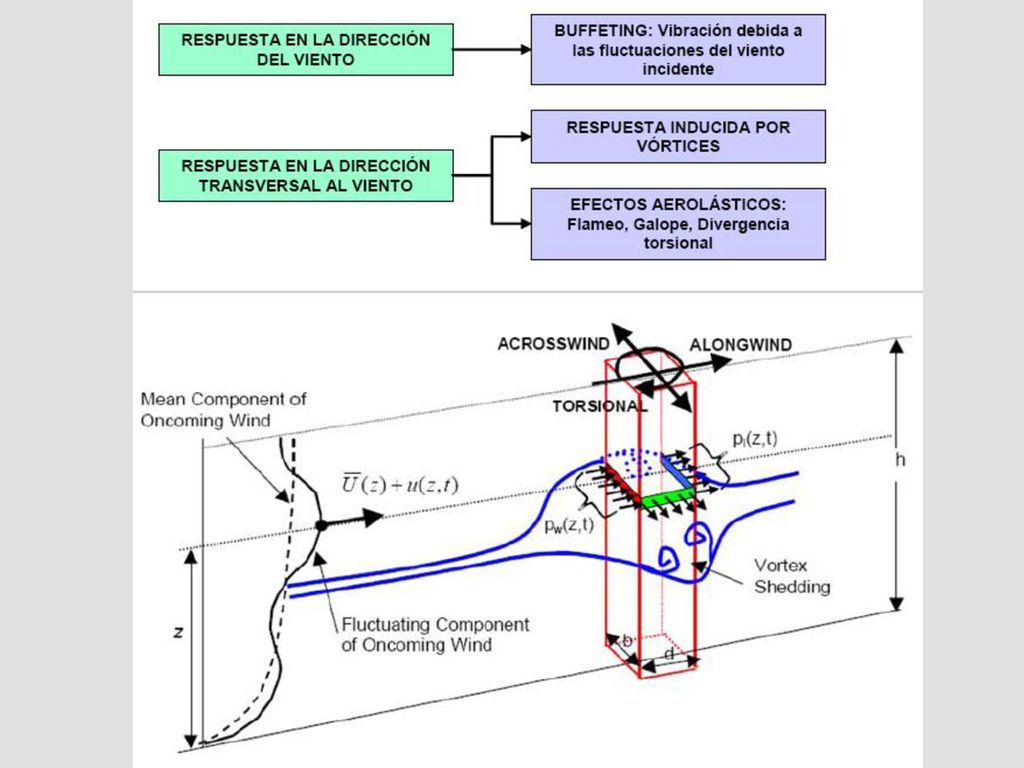

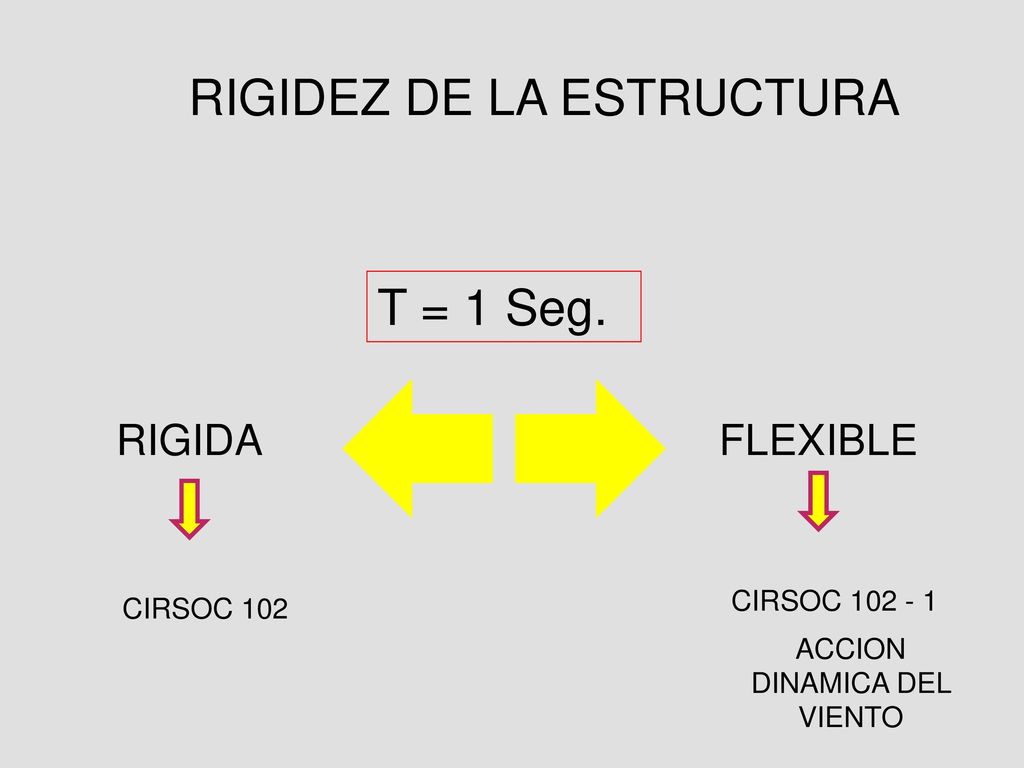

3 RIGIDEZ DE LA ESTRUCTURA
T = 1 Seg. RIGIDA FLEXIBLE

4 Reglamento CIRSOC

5 Método 1- Procedimiento Simplificado
El Reglamento tiene dos metodos: Método 1- Procedimiento Simplificado Método 2- Procedimiento Analítico Método 3- Túnel de Viento El Método Analítico tiene dos partes: 1- General 2- Particular Vinculado al emplazamiento Vinculado al tipo de estructura

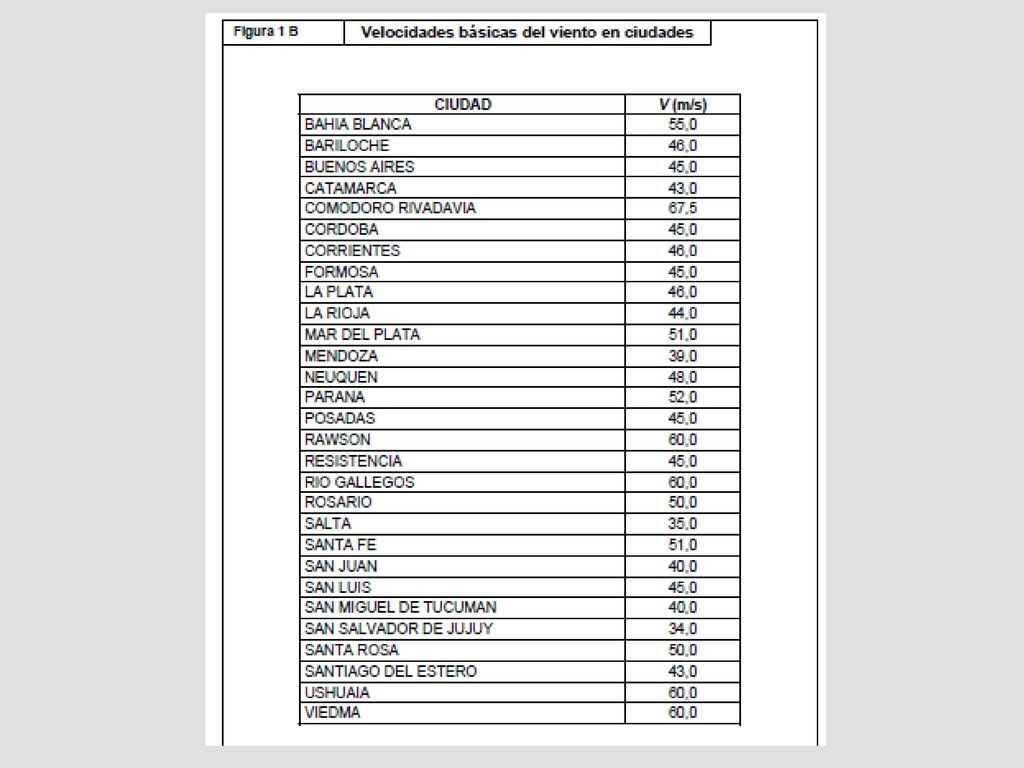

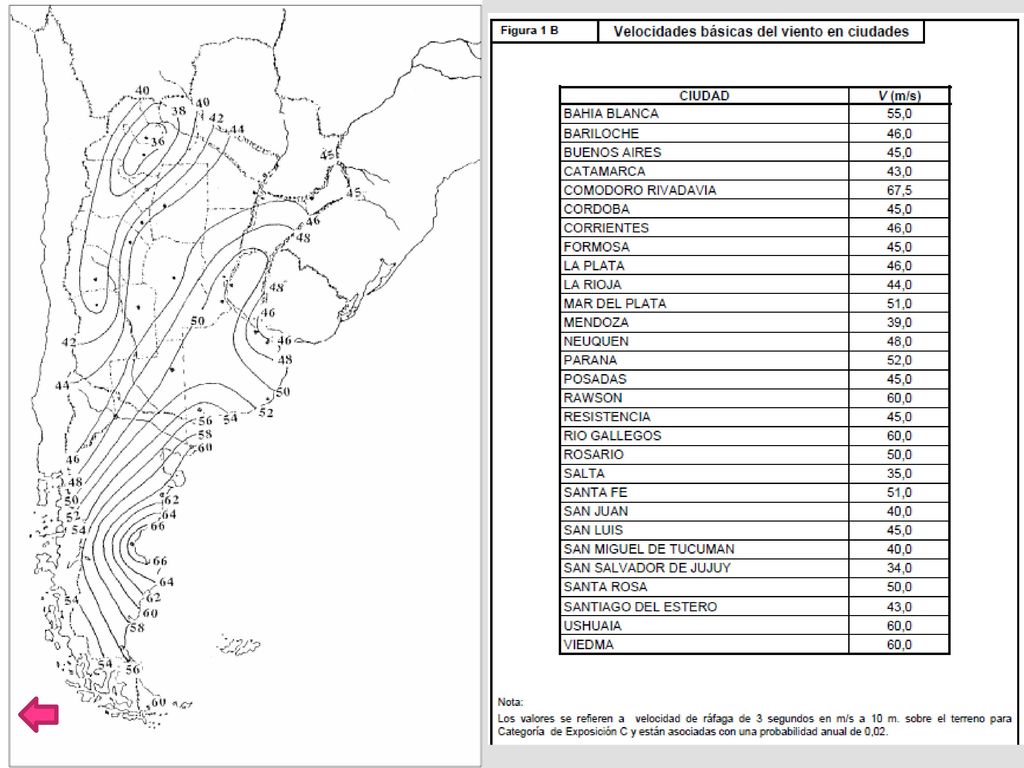

6 V : Velocidad Básica del Viento (Figura 1 A o Tabla de la Figura 1 B)

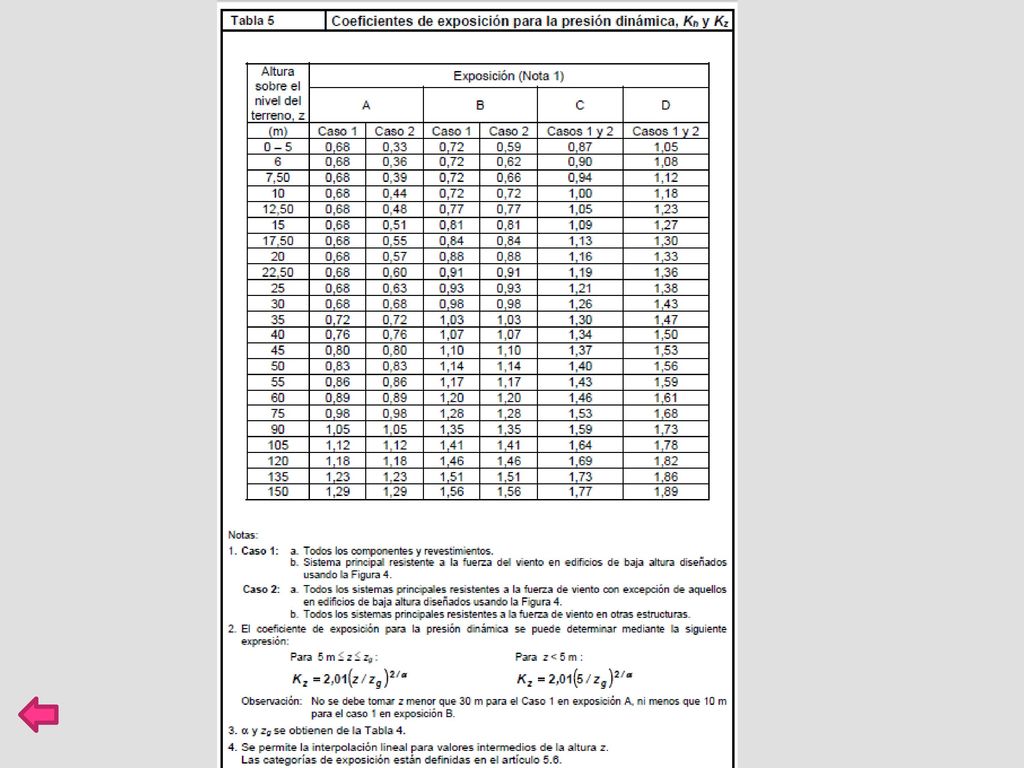

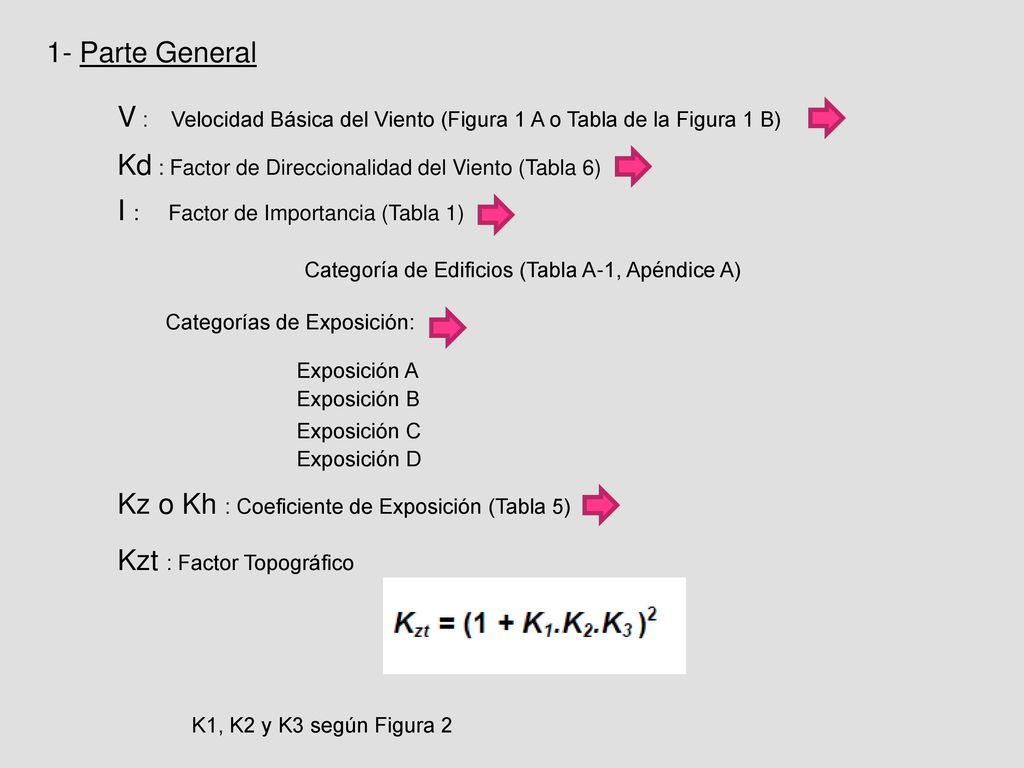

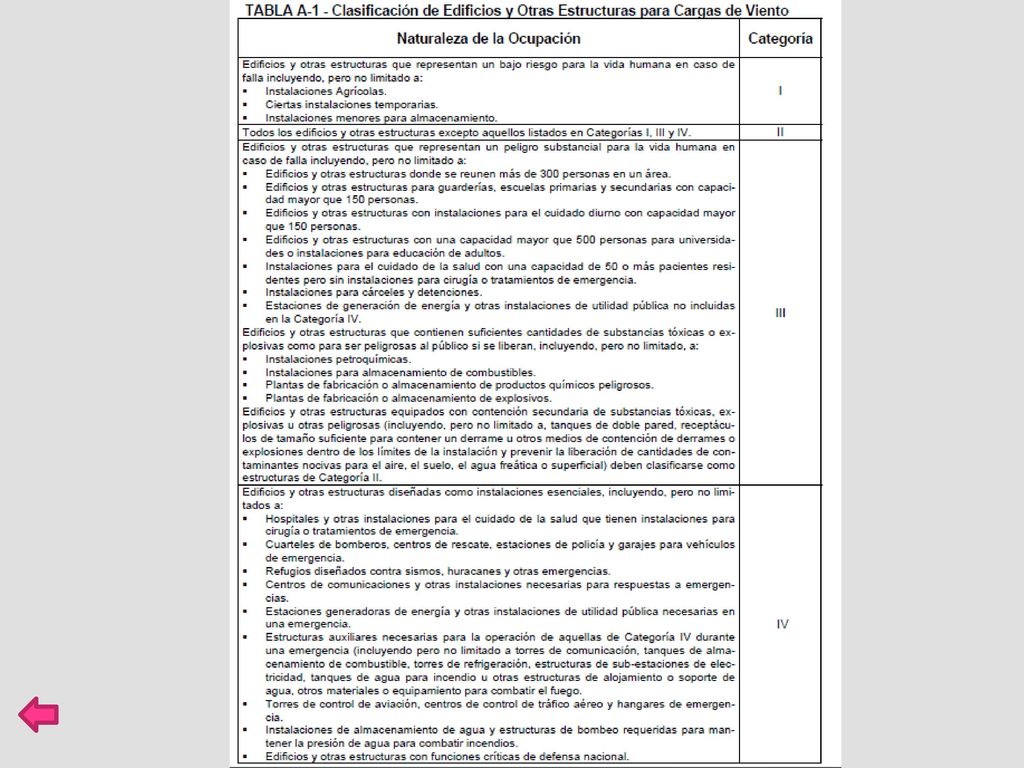

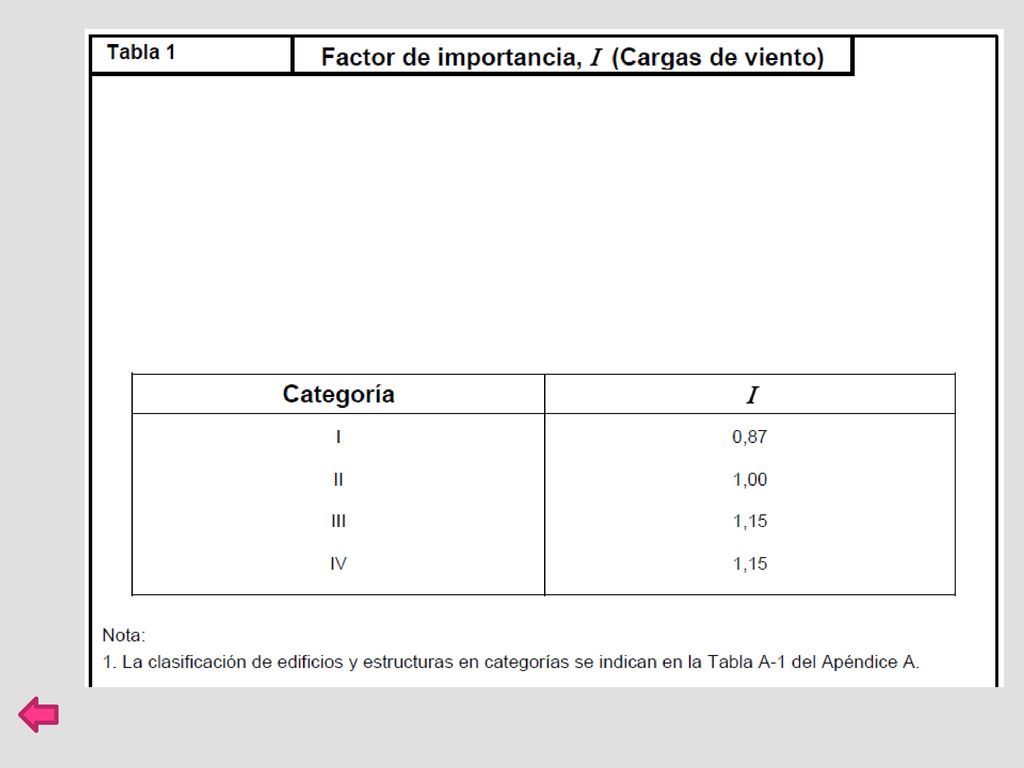

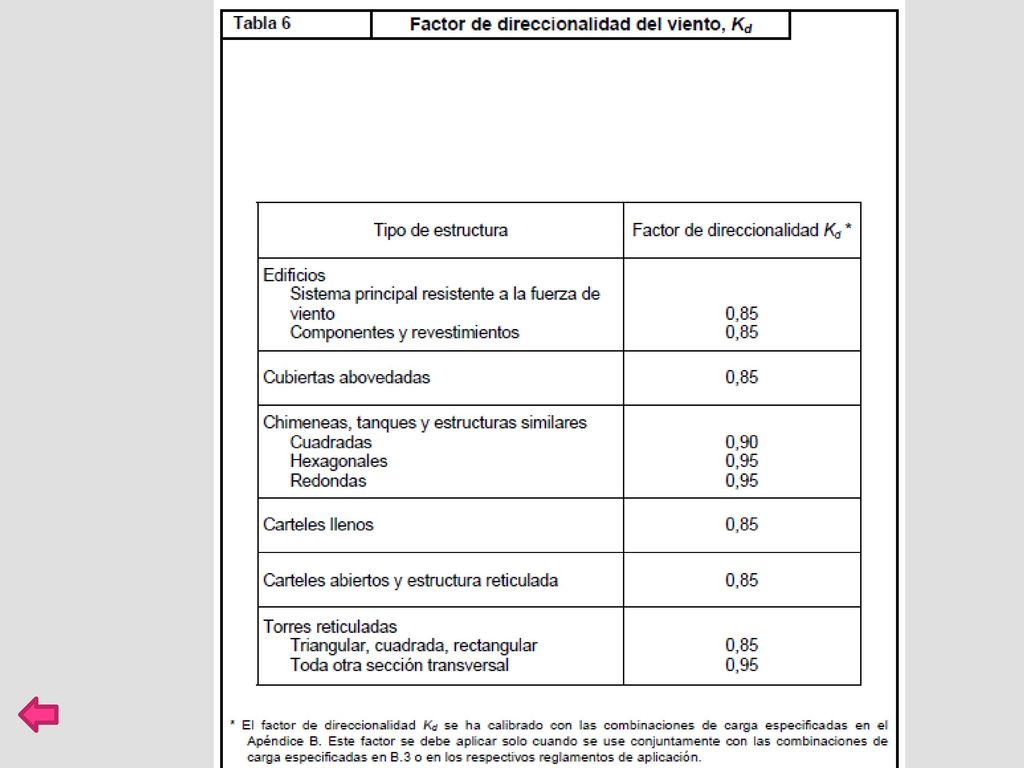

1- Parte General V : Velocidad Básica del Viento (Figura 1 A o Tabla de la Figura 1 B) Kd : Factor de Direccionalidad del Viento (Tabla 6) I : Factor de Importancia (Tabla 1) Categoría de Edificios (Tabla A-1, Apéndice A) Categorías de Exposición: Exposición A Exposición B Exposición C Exposición D Kz o Kh : Coeficiente de Exposición (Tabla 5) Kzt : Factor Topográfico K1, K2 y K3 según Figura 2

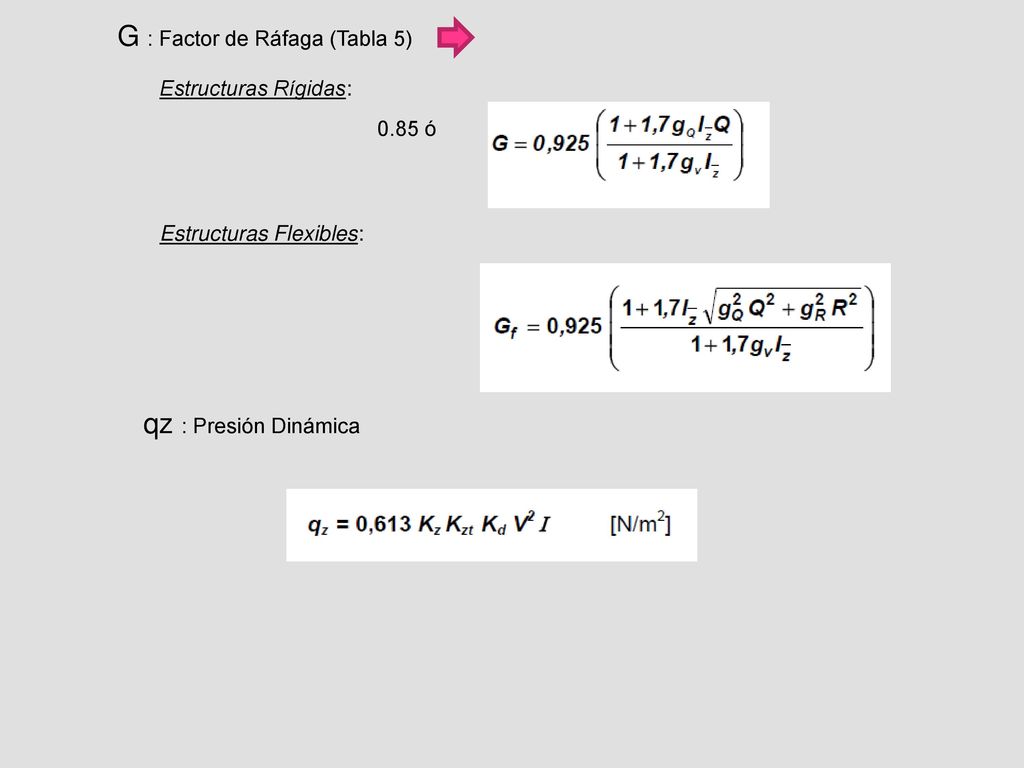

7 G : Factor de Ráfaga (Tabla 5)
Estructuras Rígidas: 0.85 ó Estructuras Flexibles: qz : Presión Dinámica

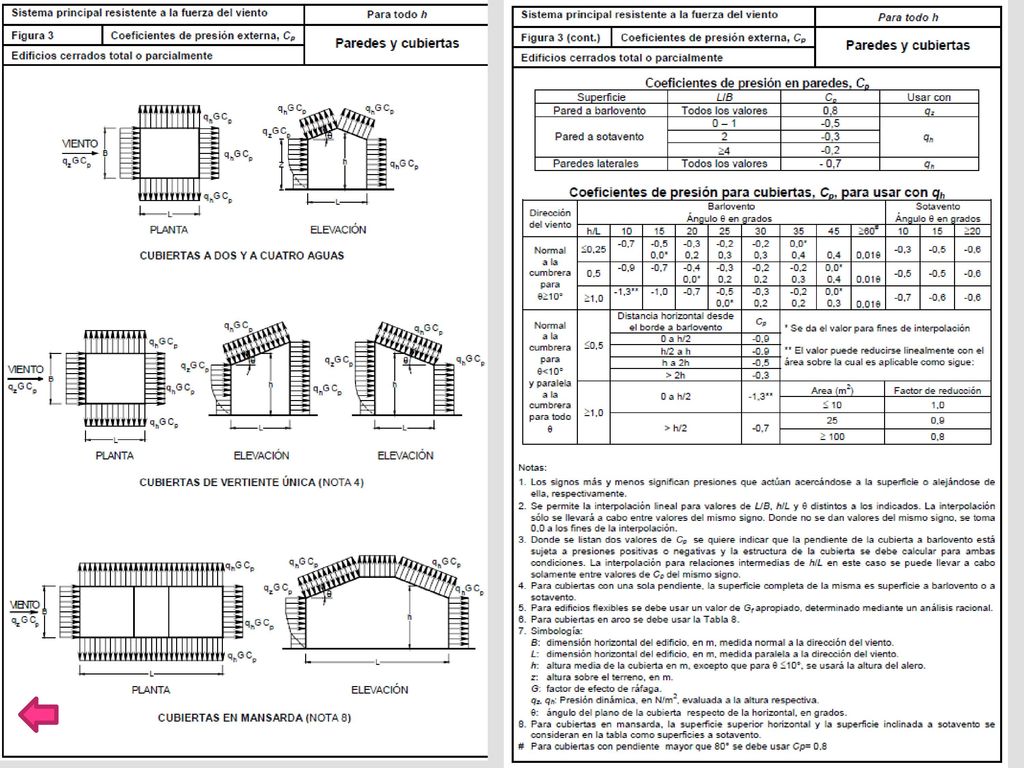

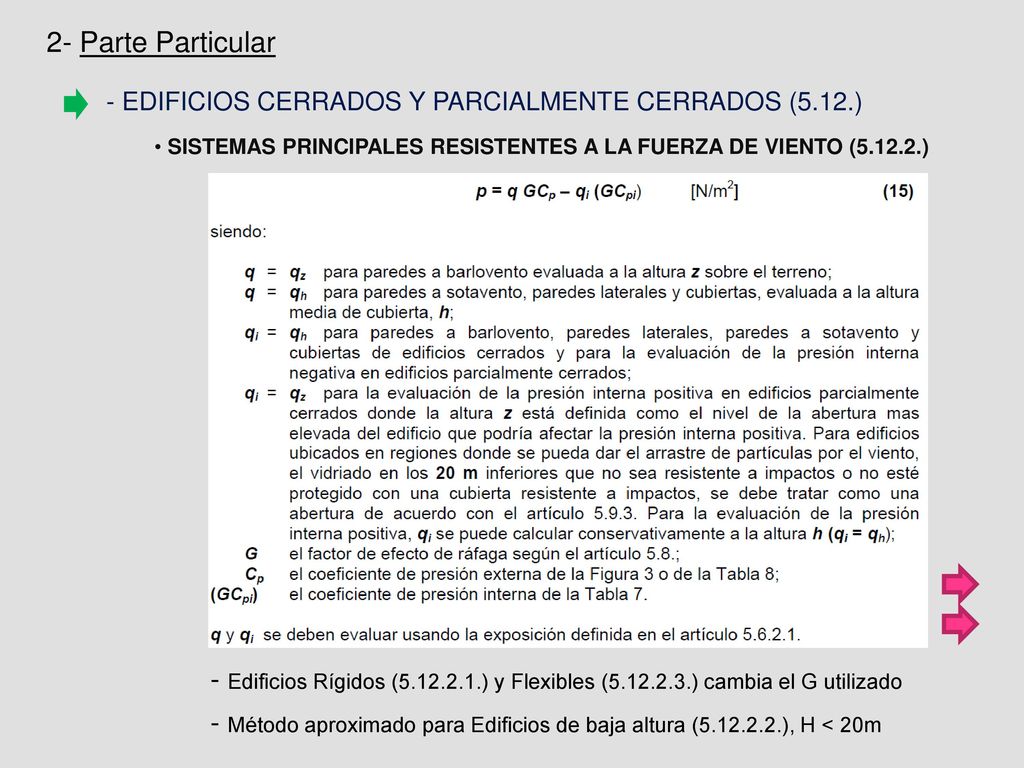

8 2- Parte Particular - EDIFICIOS CERRADOS Y PARCIALMENTE CERRADOS (5.12.) SISTEMAS PRINCIPALES RESISTENTES A LA FUERZA DE VIENTO ( ) - Edificios Rígidos ( ) y Flexibles ( ) cambia el G utilizado - Método aproximado para Edificios de baja altura ( ), H < 20m

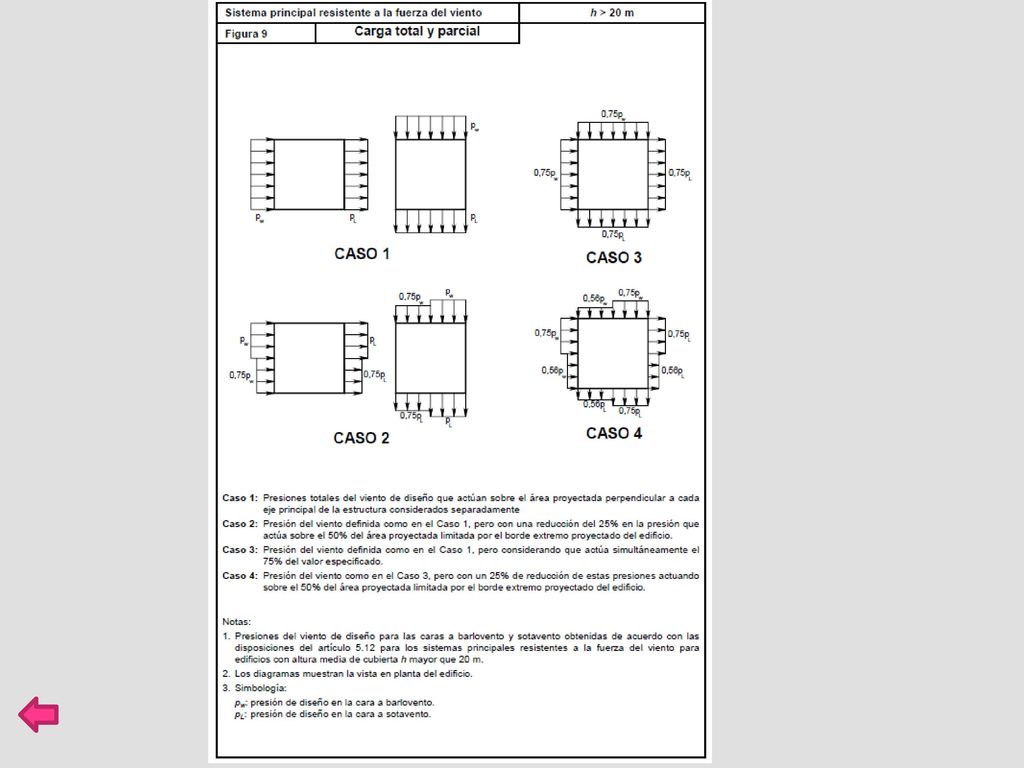

9 - Se debe combinar según se indica en la Figura 9.

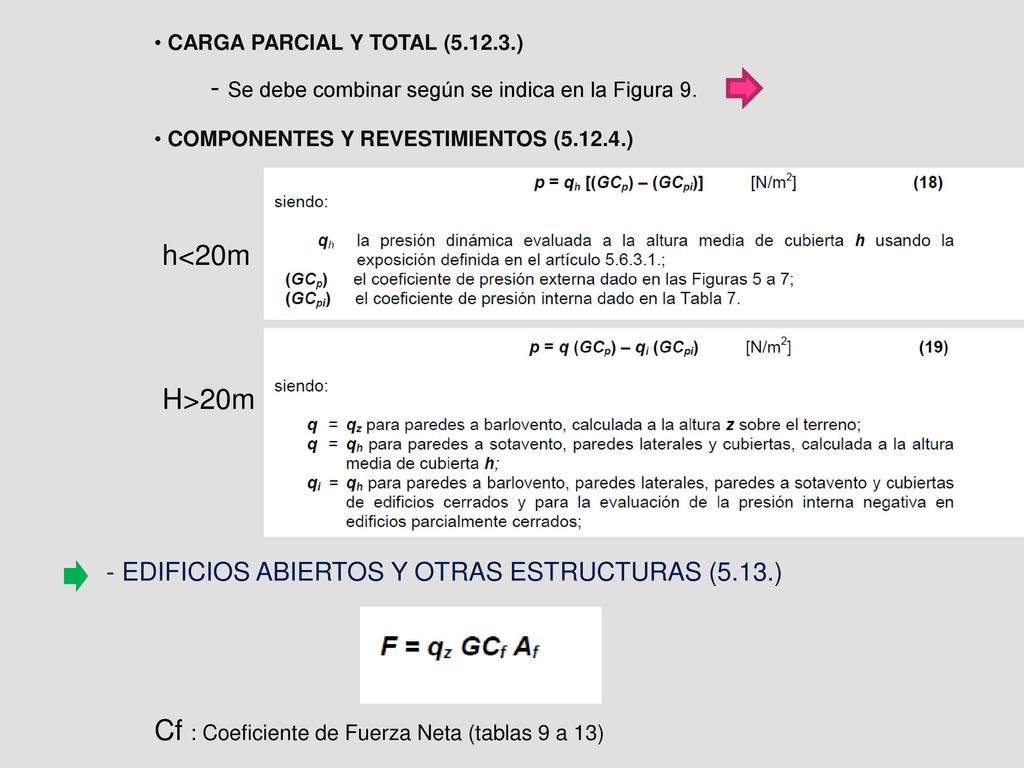

CARGA PARCIAL Y TOTAL ( ) - Se debe combinar según se indica en la Figura 9. COMPONENTES Y REVESTIMIENTOS ( ) h<20m H>20m - EDIFICIOS ABIERTOS Y OTRAS ESTRUCTURAS (5.13.) Cf : Coeficiente de Fuerza Neta (tablas 9 a 13)

10

11

12

13

14

15

16

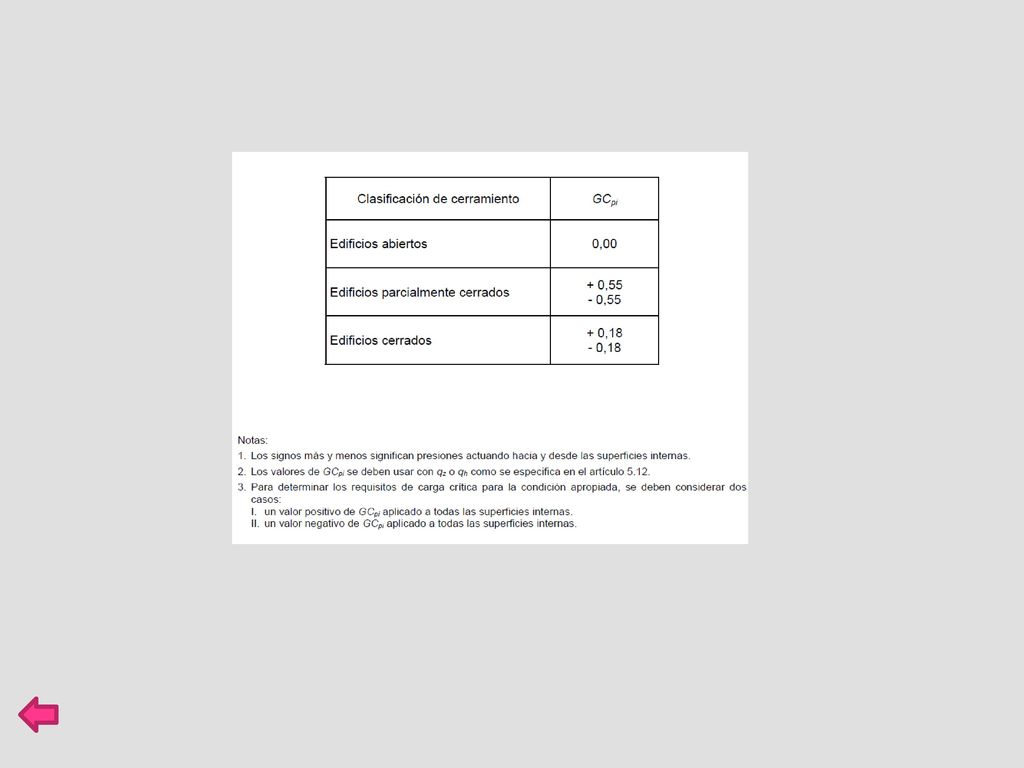

17

18

19 Acción del Viento sobre las Construcciones
Reglamento CIRSOC 102 Acción del Viento sobre las Construcciones 1984 (actualización Junio 1994)

20 RIGIDEZ DE LA ESTRUCTURA
T = 1 Seg. RIGIDA FLEXIBLE CIRSOC CIRSOC 102 ACCION DINAMICA DEL VIENTO

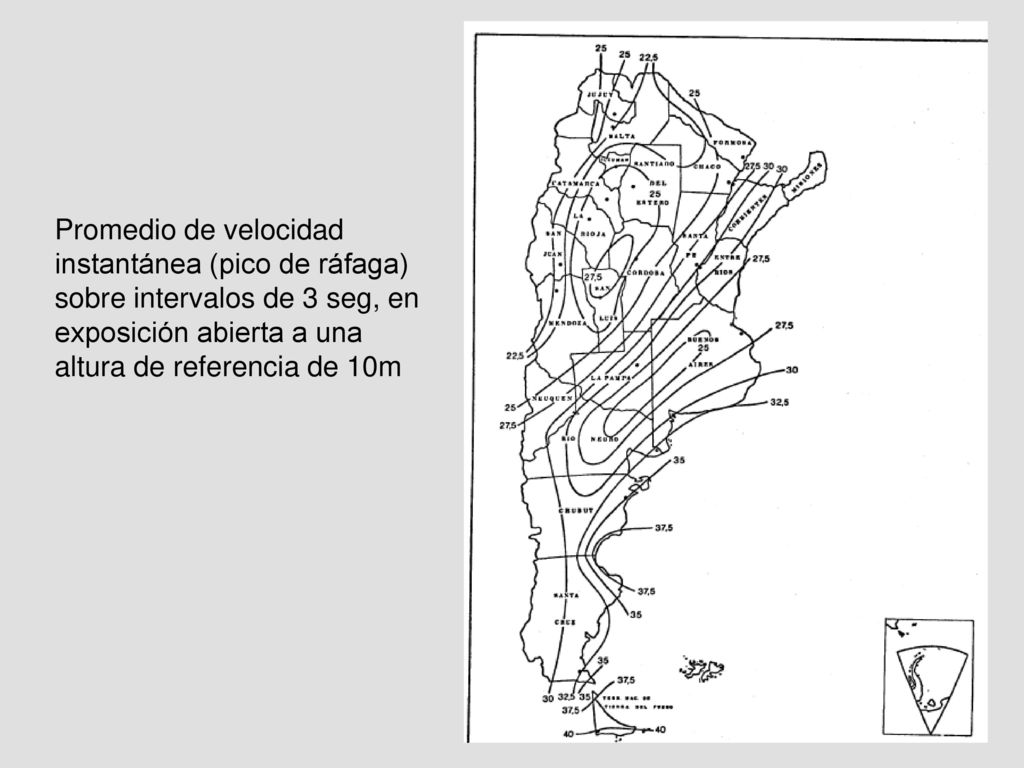

21 Promedio de velocidad instantánea (pico de ráfaga) sobre intervalos de 3 seg, en exposición abierta a una altura de referencia de 10m

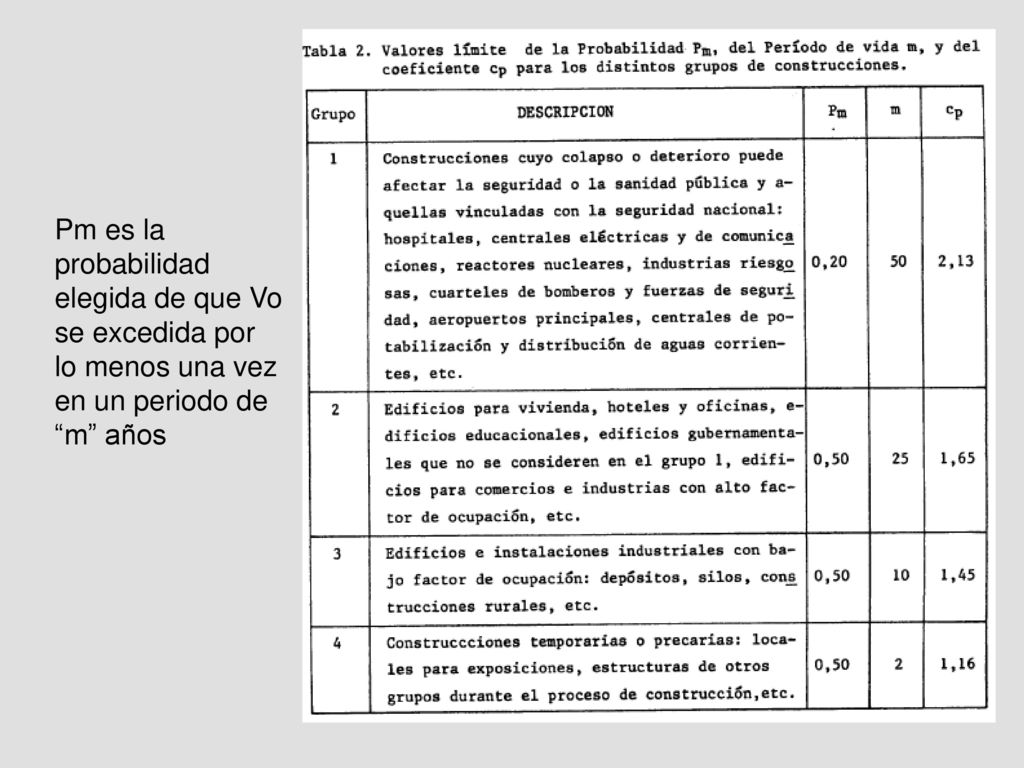

22 Pm es la probabilidad elegida de que Vo se excedida por lo menos una vez en un periodo de “m” años

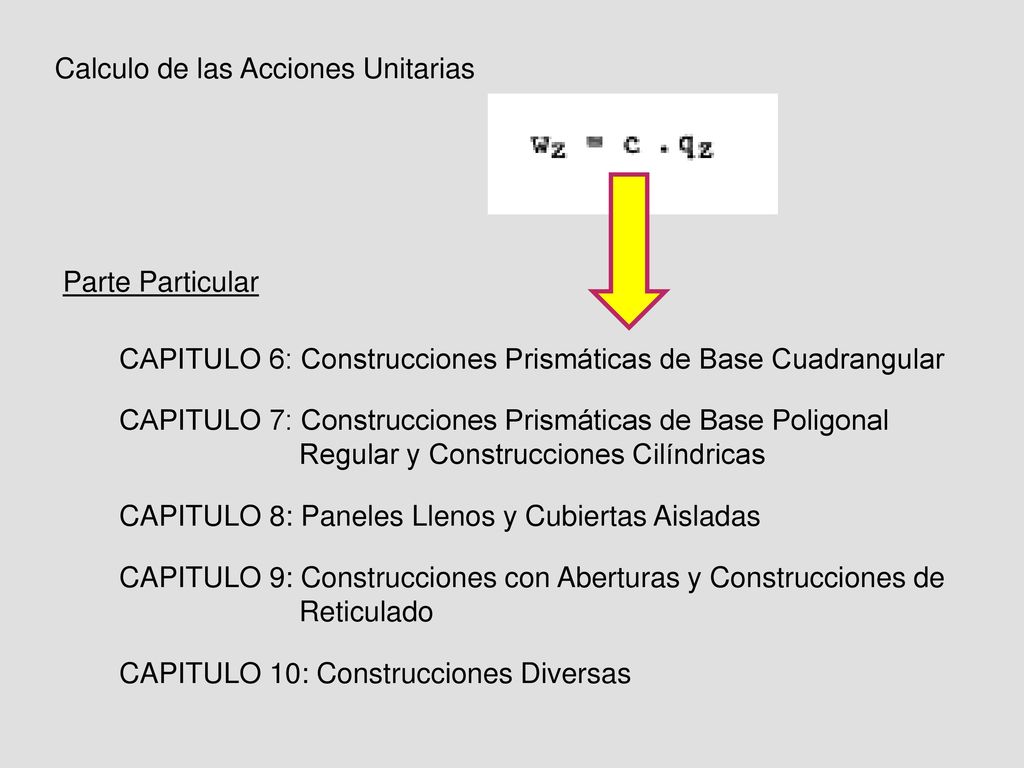

23 Calculo de las Acciones Unitarias
Parte Particular CAPITULO 6: Construcciones Prismáticas de Base Cuadrangular CAPITULO 7: Construcciones Prismáticas de Base Poligonal Regular y Construcciones Cilíndricas CAPITULO 8: Paneles Llenos y Cubiertas Aisladas CAPITULO 9: Construcciones con Aberturas y Construcciones de Reticulado CAPITULO 10: Construcciones Diversas

24

25 Ing. Mario Vazquez Palligas
MUCHAS GRACIAS Ing. Mario Vazquez Palligas
