ESTRUCTURAS IA
2
MECANISMO ESTRUCTURAL - CARGAS
El mecanismo estructural y cada uno de sus componentes debe ser capaz de recibir cargas o acciones externas, resistirlas internamente y transmitirlas a sus apoyos, donde las fuerzas externas encontrarán su sistema estático equilibrante. Se considera carga a toda causa capaz de producir estados tensionales y deformaciones en una estructura o elemento estructural. ACCIONES O CARGAS Permanentes Variables: ocupación y uso, sobre cubierta nieve, agua Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
3
MECANISMO ESTRUCTURAL - CARGAS
ACCIONES O CARGAS ACCIDENTALES Sísmicas (predominantemente horizontales) Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
4
MECANISMO ESTRUCTURAL - CARGAS
POR SIMPLICIDAD SE ANALIZA CADA SITUACIÓN POR SEPARADO. LA COMBINACIÓN DE DOS O MÁS ACCIONES SE DENOMINA ESTADO DE CARGAS. + = ACCIONES Permanentes y Variables Resultante de las fuerzas actuantes se ubica en el centro de gravedad de la figura del plano resistente superior ACCIONES Sísmicas Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
5
MOVIMIENTOS SÍSMICOS INTERIOR DE LA TIERRA PANGEA
Cargas Externas - Nociones sismología - Cargas dinámicas: sismo - Modelo
6
MOVIMIENTOS SÍSMICOS PLACAS TECTÓNICAS
Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
7
MOVIMIENTOS SÍSMICOS Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
8
MOVIMIENTOS SÍSMICOS TIPOS DE DESPLAZAMIENTO
Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
9
MOVIMIENTOS SÍSMICOS Epicentro Foco Propagación ondas
Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
10

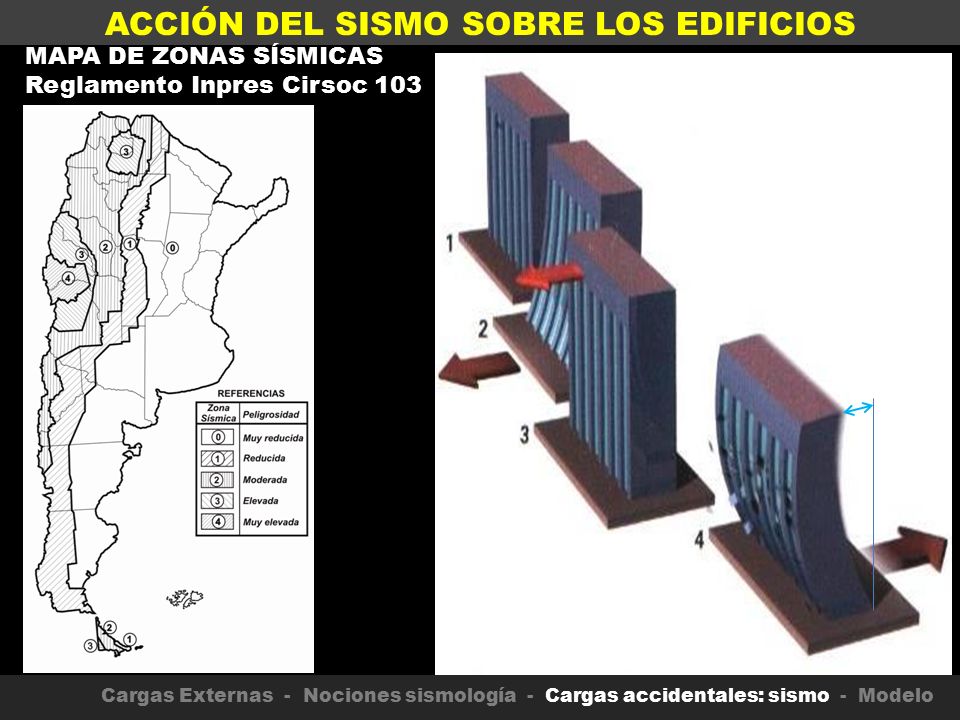

ACCIÓN DEL SISMO SOBRE LOS EDIFICIOS
MAPA DE ZONAS SÍSMICAS Reglamento Inpres Cirsoc 103 Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
11

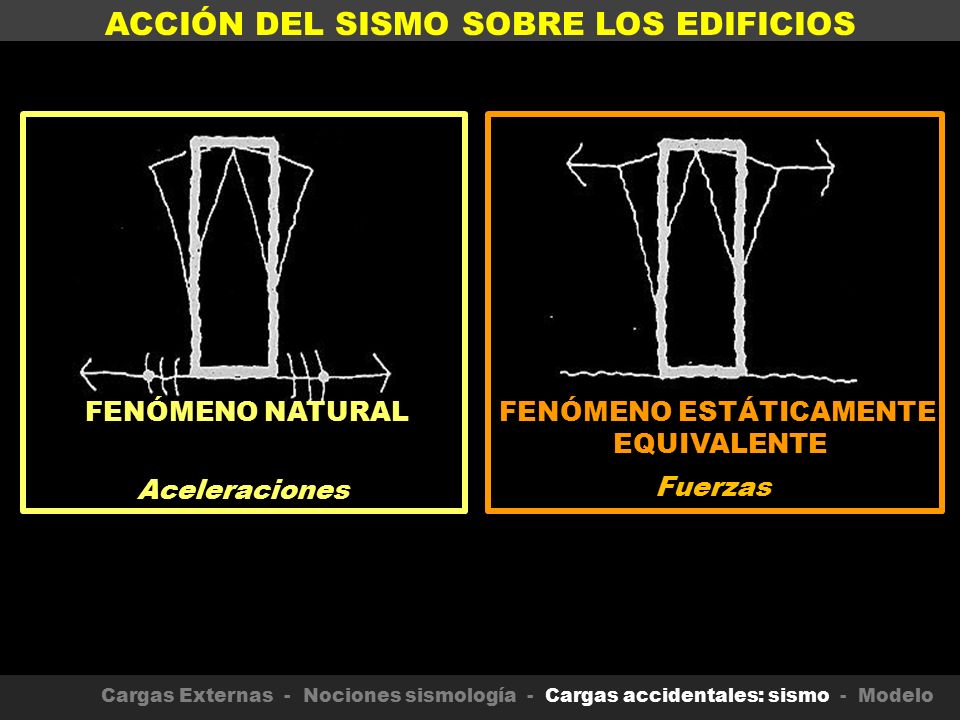

ACCIÓN DEL SISMO SOBRE LOS EDIFICIOS
FENÓMENO NATURAL FENÓMENO ESTÁTICAMENTE EQUIVALENTE Aceleraciones Fuerzas Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
12
ECUACIONES DE LA ESTÁTICA
MODELO TRABAJO PRÁCTICO. OBJETIVO: Comprender las condiciones mínimas de la estabilidad espacial, a través de una experiencia con modelos. SFY = 0 SM = 0 SFX = 0 y x y x y x ECUACIONES DE LA ESTÁTICA El MODELO debe permanecer en EQUILIBRIO ESTABLE, es decir que una vez desaparecida la acción, este recupera su geometría y su disposición originales Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
13
COMPONENTES DEL MODELO
CARTÓN SUPERIOR Materializa el plano superior Rígido en su plano (indeformable) Recibe, resiste y transmite las cargas a los planos verticales Vincula todos los planos verticales Y CARTÓN INFERIOR Materializa el plano inferior (suelo) Rígido en su plano (indeformable) Vincula todos los planos verticales Referenciar el modelo a un par de ejes cartesianos X CINTA DE PAPEL: Materializa los vínculos entre los componentes Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
14
COMPONENTES DEL MODELO
CARTONES CON “PATINES” Representan los planos resistentes verticales. muros X Y entramados En el modelo: todos del mismo tipo, material, espesor y altura pórticos Única diferencia es la longitud Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
15
MODELO PLANOS RESISTENTES VERTICALES
Rígidos en su plano (indeformable) Las uniones articuladas (permiten los giros) en bordes superiores y en la diagonal representan la falta de rigidez transversal y rotacional del muro Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
16
MODELO Un fuerza en cualquier dirección se puede descomponer en el plano en dos direcciones (polígono de F) La acción sísmica se analiza, en general, en 2 direcciones. X Y HILO: Permite ver la dirección de la fuerza aplicada Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
17
MODELO CONDICIONES PARA EL BUEN FUNCIONAMIENTO DEL MODELO: Cada componente debe estar construído según las indicaciones dadas. Planos verticales: controlar que estén “verticales” (Perpendiculares a los planos horizontales) Plano superior y plano inferior paralelos EN CADA MODELO: Ubicar el hilo en un punto del plano superior y tirar con una pequeña fuerza horizontal (paralela al plano horizontal superior) en cualquier dirección. Repetir esta experiencia, cambiando dirección y ubicación de la fuerza TRASLACIÓN del conjunto ROTACIÓN del conjunto Cargas Externas - Nociones sismología - Cargas accidentales: sismo - Modelo
