REPARA EQUIPOS DE AUDIO

Presentación del tema: "REPARA EQUIPOS DE AUDIO"— Transcripción de la presentación:

1 REPARA EQUIPOS DE AUDIO
CENTRO DE BACHILLERATO INDUSTRIAL Y DE SERVICIOS 122 CARRERA: TECNICO EN ELECTRONICA FACILITADOR: ING. CARLOS MORENO RODRIGUEZ SEMESTRE 2014-B CHIHUAHUA CHIHUAHA A 2 DE OCTUBRE DE 2014

2

3 ACTIVIDAD EVIDENCIA RESUMEN CUADERNO, FOTOS. DIBUJOS ETC

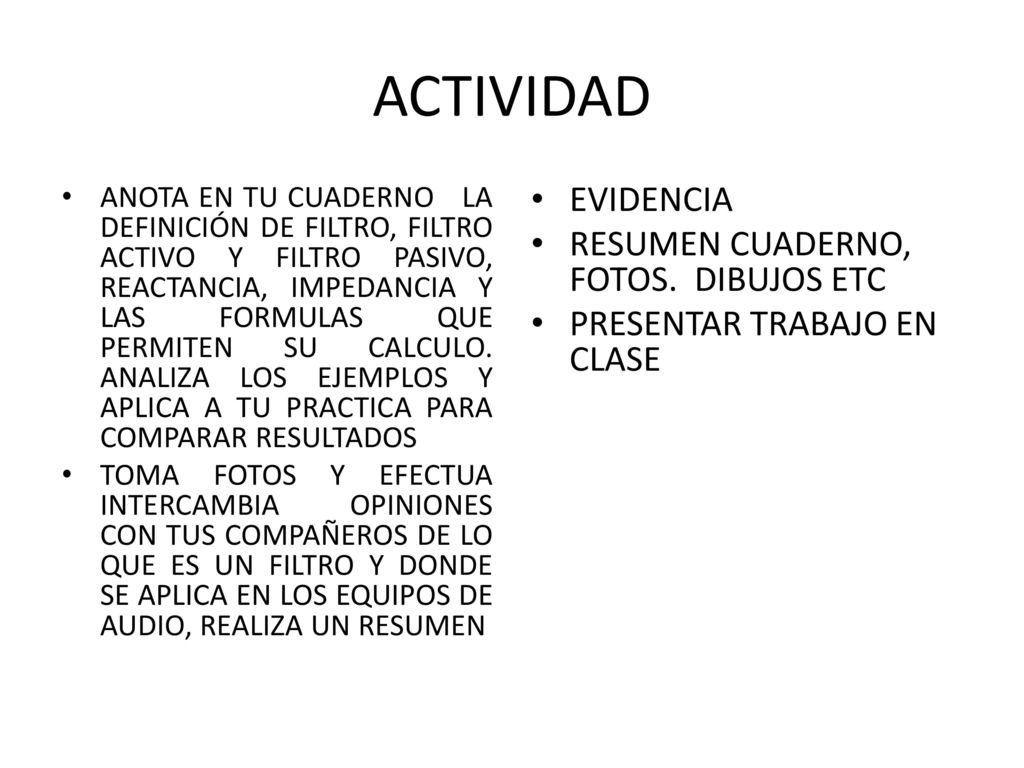

ANOTA EN TU CUADERNO LA DEFINICIÓN DE FILTRO, FILTRO ACTIVO Y FILTRO PASIVO, REACTANCIA, IMPEDANCIA Y LAS FORMULAS QUE PERMITEN SU CALCULO. ANALIZA LOS EJEMPLOS Y APLICA A TU PRACTICA PARA COMPARAR RESULTADOS TOMA FOTOS Y EFECTUA INTERCAMBIA OPINIONES CON TUS COMPAÑEROS DE LO QUE ES UN FILTRO Y DONDE SE APLICA EN LOS EQUIPOS DE AUDIO, REALIZA UN RESUMEN EVIDENCIA RESUMEN CUADERNO, FOTOS. DIBUJOS ETC PRESENTAR TRABAJO EN CLASE

4 COMPETENCIAS: PROFESIONALES Comprueba las diferentes etapas de un equipo de audio GENERICAS 5.5 Sintetiza evidencias obtenidas mediante la experimentación para producir conclusiones y formular nuevas preguntas. DISCIPLINARIAS CE9 Diseña modelos o prototipos para resolver problemas, satisfacer necesidades o demostrar principios científicos.

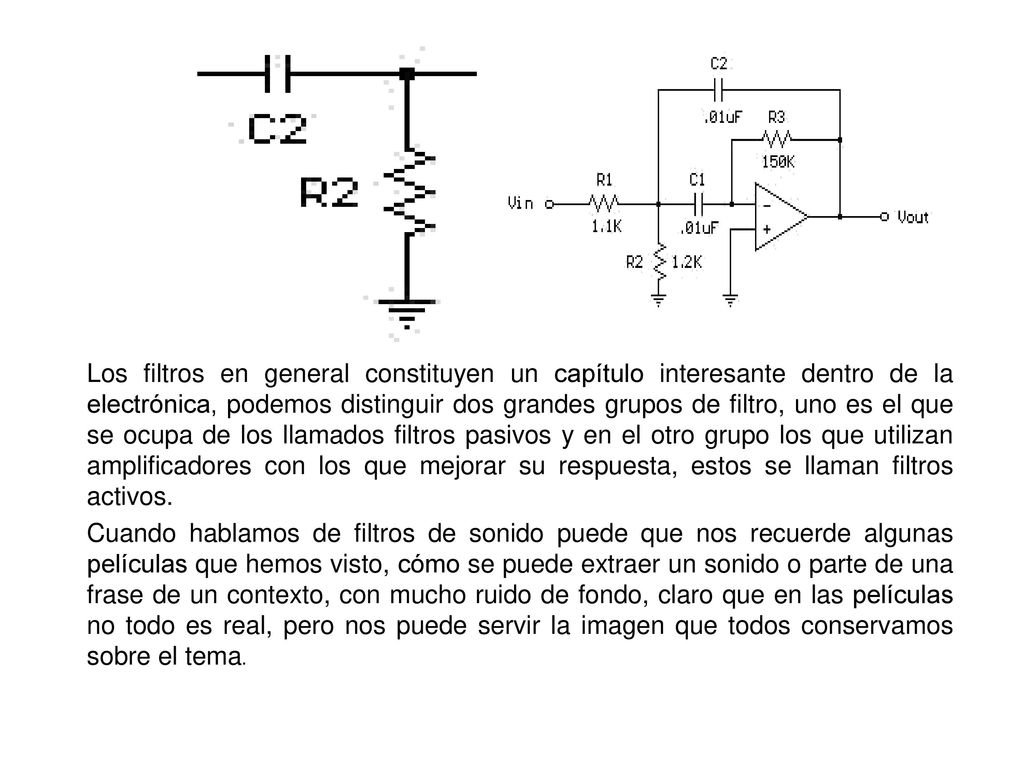

5 Los filtros en general constituyen un capítulo interesante dentro de la electrónica, podemos distinguir dos grandes grupos de filtro, uno es el que se ocupa de los llamados filtros pasivos y en el otro grupo los que utilizan amplificadores con los que mejorar su respuesta, estos se llaman filtros activos.   Cuando hablamos de filtros de sonido puede que nos recuerde algunas películas que hemos visto, cómo se puede extraer un sonido o parte de una frase de un contexto, con mucho ruido de fondo, claro que en las películas no todo es real, pero nos puede servir la imagen que todos conservamos sobre el tema.

6 FILTROS PASIVOS Y ACTIVOS

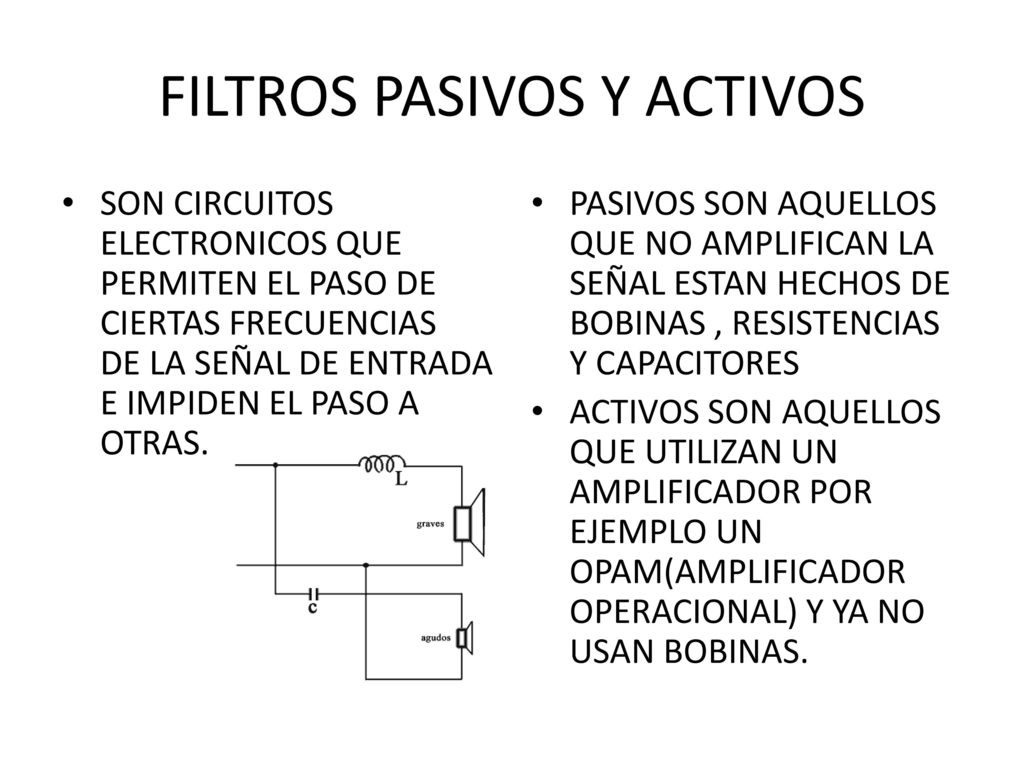

SON CIRCUITOS ELECTRONICOS QUE PERMITEN EL PASO DE CIERTAS FRECUENCIAS DE LA SEÑAL DE ENTRADA E IMPIDEN EL PASO A OTRAS. PASIVOS SON AQUELLOS QUE NO AMPLIFICAN LA SEÑAL ESTAN HECHOS DE BOBINAS , RESISTENCIAS Y CAPACITORES ACTIVOS SON AQUELLOS QUE UTILIZAN UN AMPLIFICADOR POR EJEMPLO UN OPAM(AMPLIFICADOR OPERACIONAL) Y YA NO USAN BOBINAS.

7 FILTRO PARA SUBWOOFER

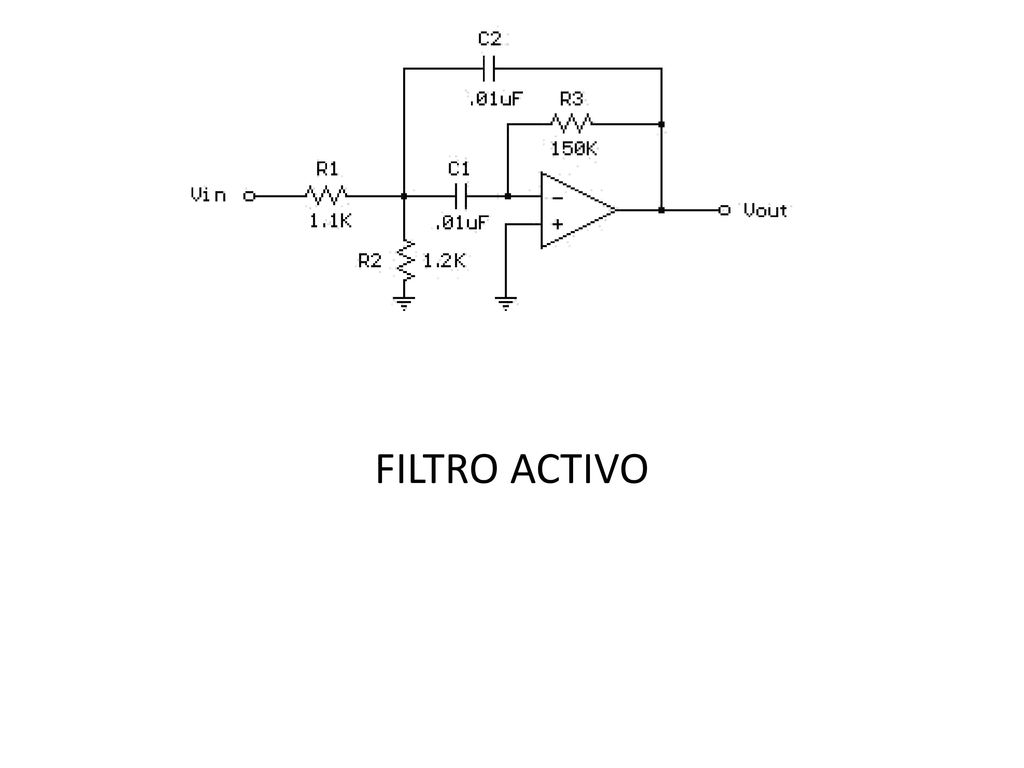

8 FILTRO ACTIVO

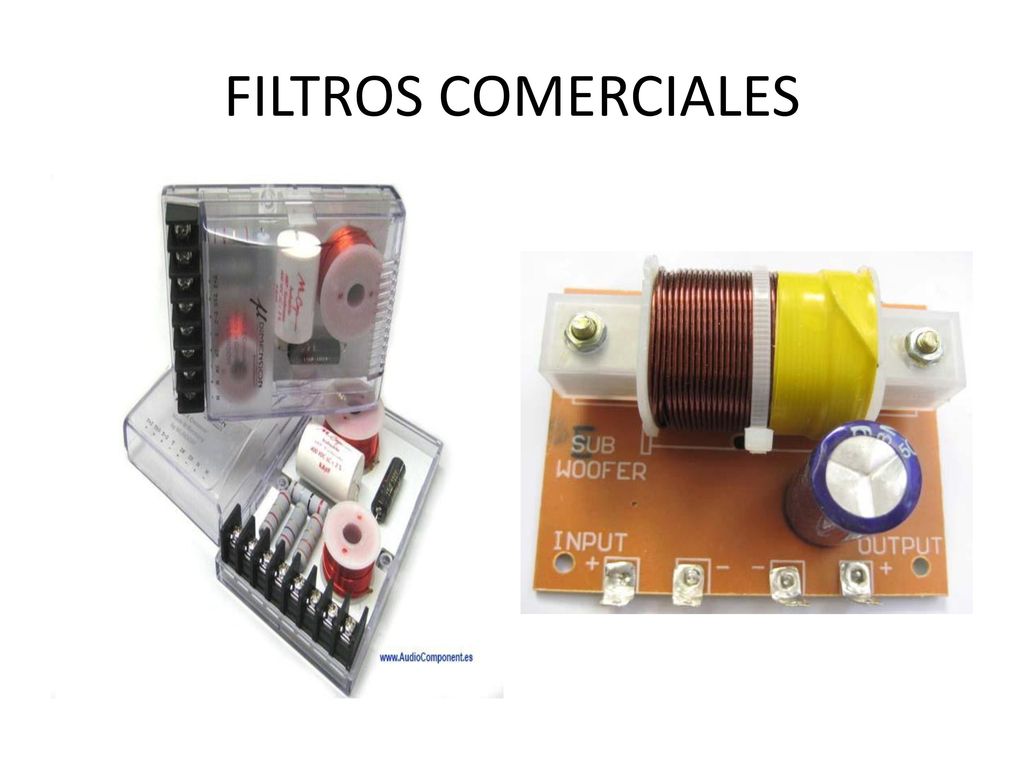

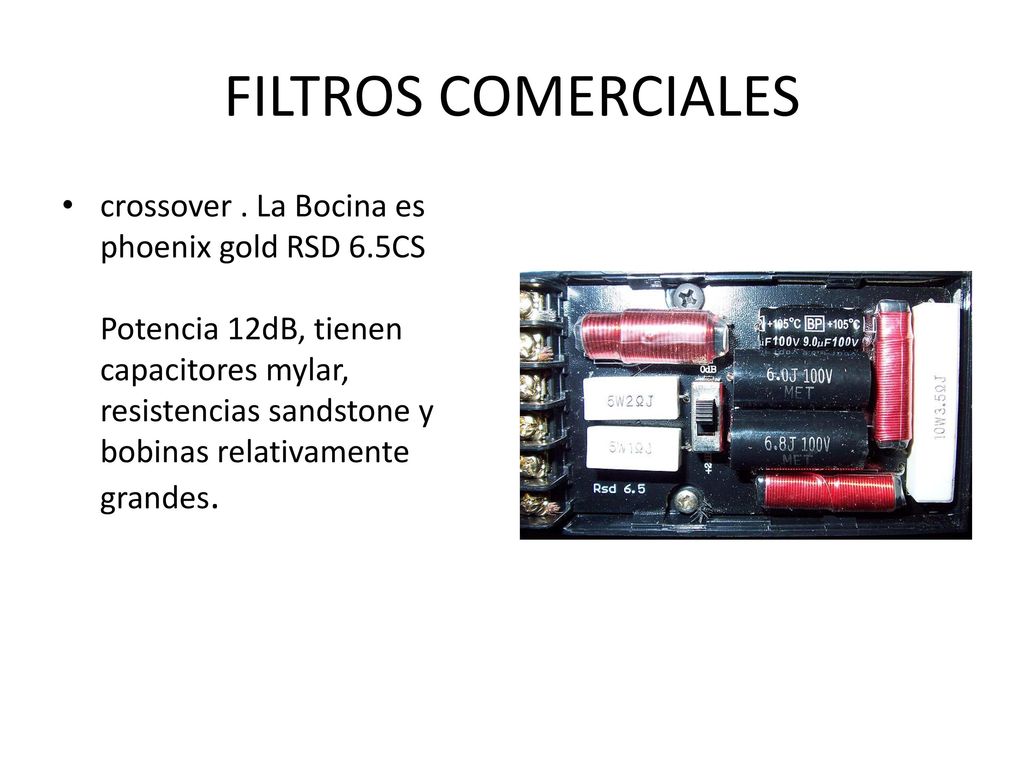

9 FILTROS COMERCIALES crossover . La Bocina es phoenix gold RSD 6.5CS Potencia 12dB, tienen capacitores mylar, resistencias sandstone y bobinas relativamente grandes.

10 FILTROS COMERCIALES

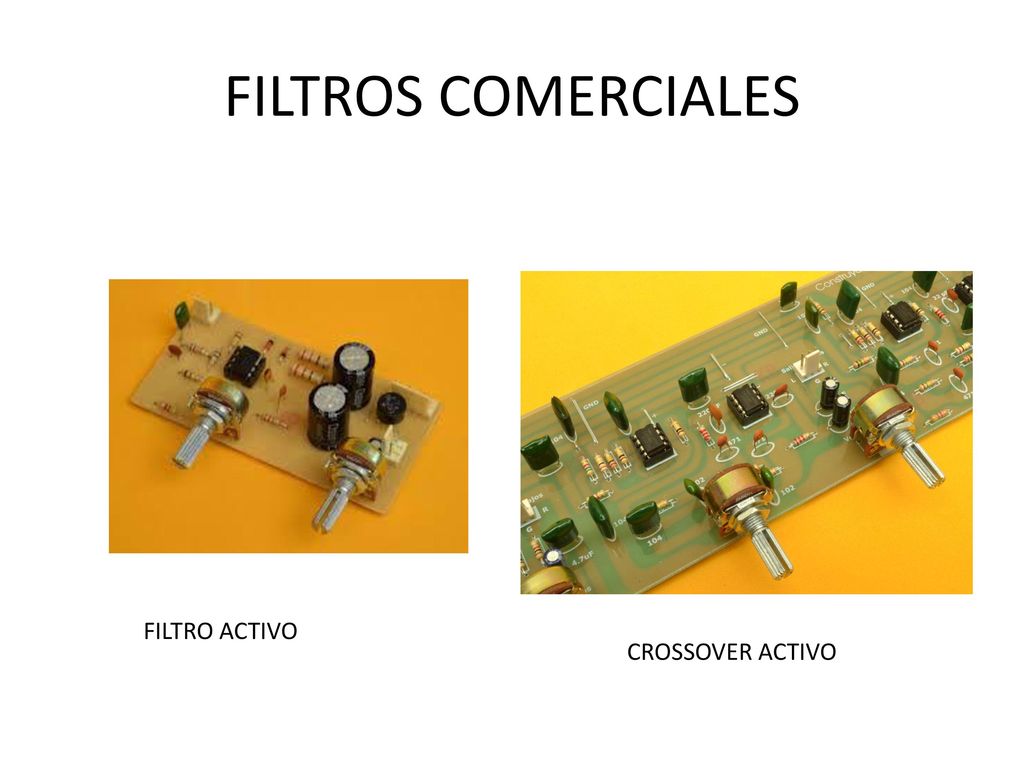

11 FILTROS COMERCIALES FILTRO ACTIVO CROSSOVER ACTIVO

12 COMPORTAMIENTO DE BOBINAS Y CAPACITORES AL PASO DE CA

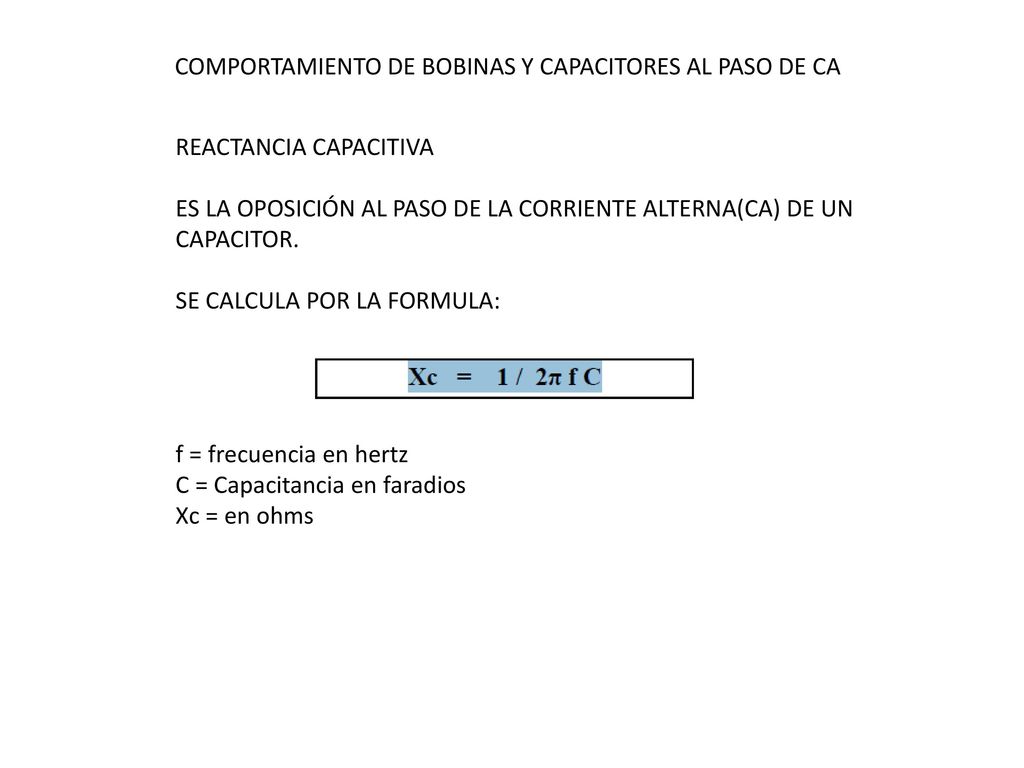

REACTANCIA CAPACITIVA ES LA OPOSICIÓN AL PASO DE LA CORRIENTE ALTERNA(CA) DE UN CAPACITOR. SE CALCULA POR LA FORMULA: f = frecuencia en hertz C = Capacitancia en faradios Xc = en ohms

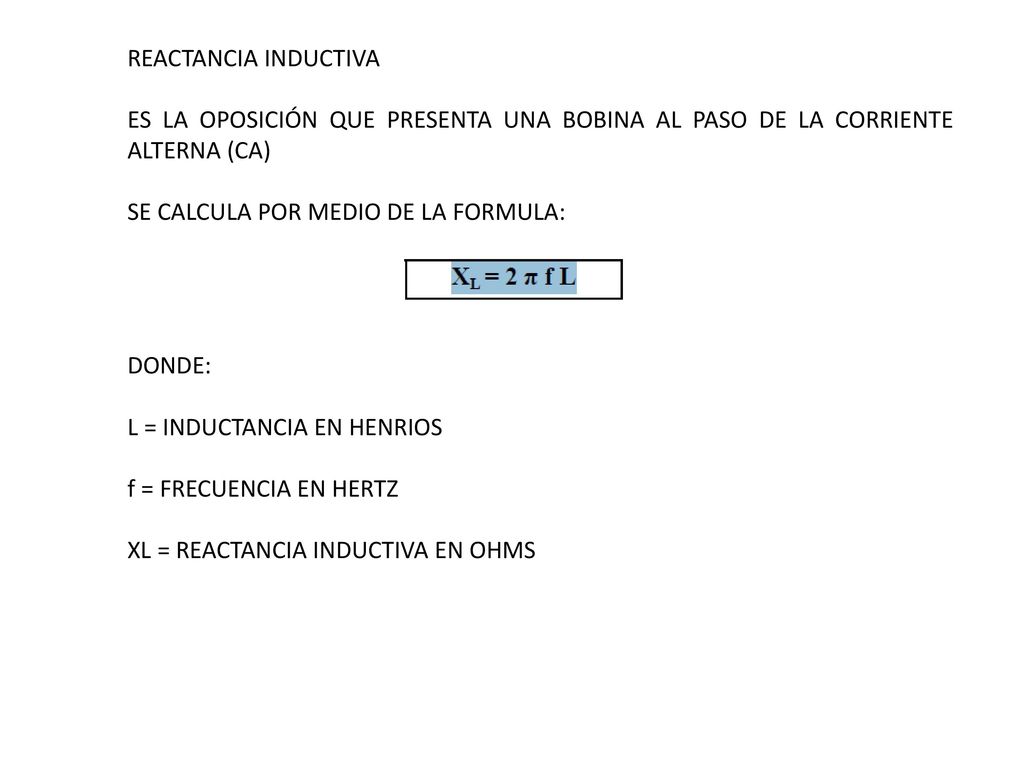

13 REACTANCIA INDUCTIVA ES LA OPOSICIÓN QUE PRESENTA UNA BOBINA AL PASO DE LA CORRIENTE ALTERNA (CA) SE CALCULA POR MEDIO DE LA FORMULA: DONDE: L = INDUCTANCIA EN HENRIOS f = FRECUENCIA EN HERTZ XL = REACTANCIA INDUCTIVA EN OHMS

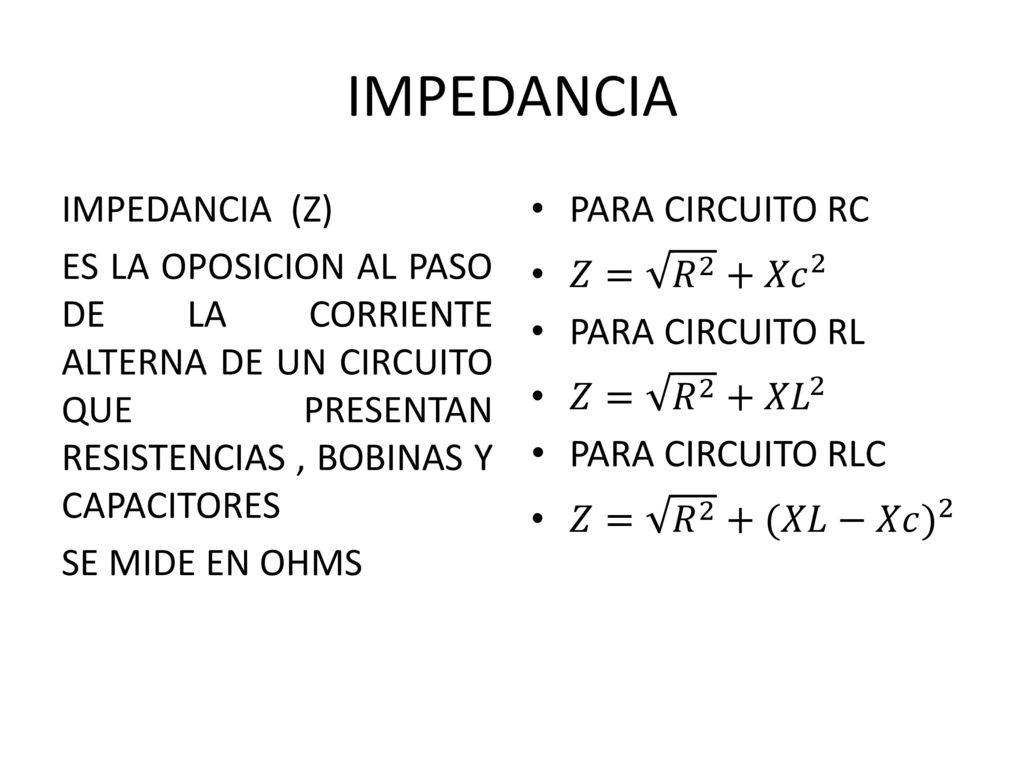

14 IMPEDANCIA IMPEDANCIA (Z) ES LA OPOSICION AL PASO DE LA CORRIENTE ALTERNA DE UN CIRCUITO QUE PRESENTAN RESISTENCIAS , BOBINAS Y CAPACITORES SE MIDE EN OHMS PARA CIRCUITO RC 𝑍= 𝑅 2 + 𝑋𝑐 2 PARA CIRCUITO RL 𝑍= 𝑅 2 + 𝑋𝐿 2 PARA CIRCUITO RLC 𝑍= 𝑅 2 + (𝑋𝐿−𝑋𝑐) 2

15 LEY DE OHM PARA CA 𝐼= 𝑉 𝑍 I=CORRIENTE AMPERES V=VOLTAJE VOLTS

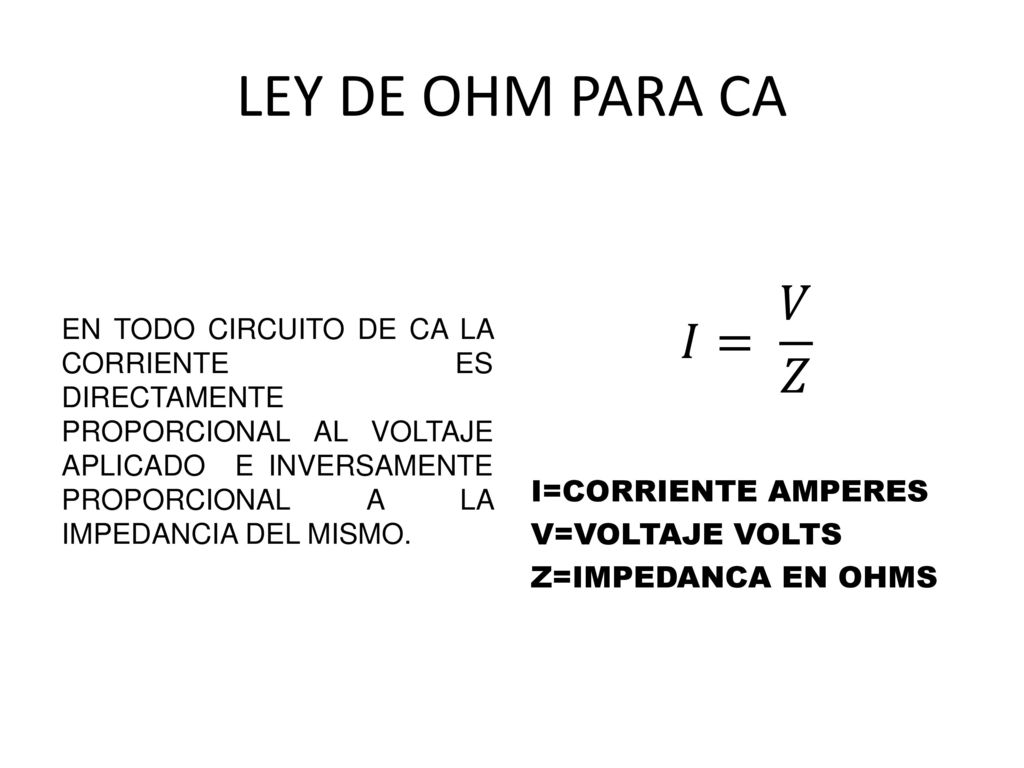

𝐼= 𝑉 𝑍 I=CORRIENTE AMPERES V=VOLTAJE VOLTS Z=IMPEDANCA EN OHMS EN TODO CIRCUITO DE CA LA CORRIENTE ES DIRECTAMENTE PROPORCIONAL AL VOLTAJE APLICADO E INVERSAMENTE PROPORCIONAL A LA IMPEDANCIA DEL MISMO.

16 Por su Atención mil gracias……..

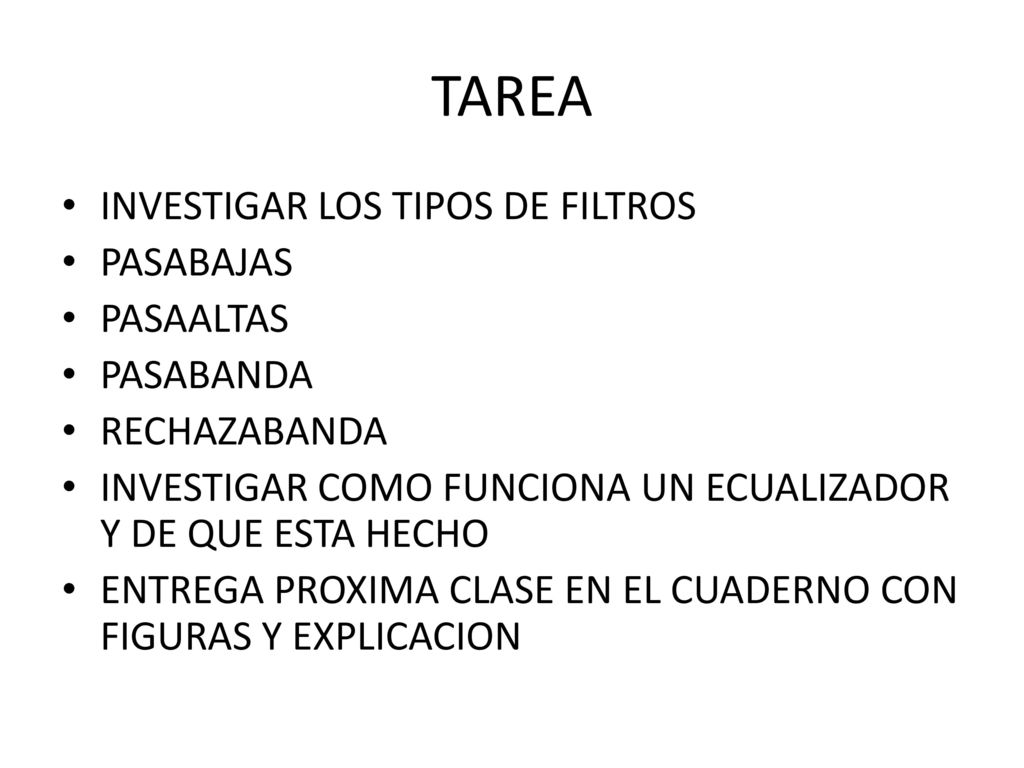

17 TAREA INVESTIGAR LOS TIPOS DE FILTROS PASABAJAS PASAALTAS PASABANDA
RECHAZABANDA INVESTIGAR COMO FUNCIONA UN ECUALIZADOR Y DE QUE ESTA HECHO ENTREGA PROXIMA CLASE EN EL CUADERNO CON FIGURAS Y EXPLICACION
