1 Brakes system SAG Mill 40’ x 24’ Ball Mills 26’ x 38’ Robert Nathan MillerRenato Verdejo Díaz

2 © Metso Corporation 2003 2 Collahuasi 13-Oct-17

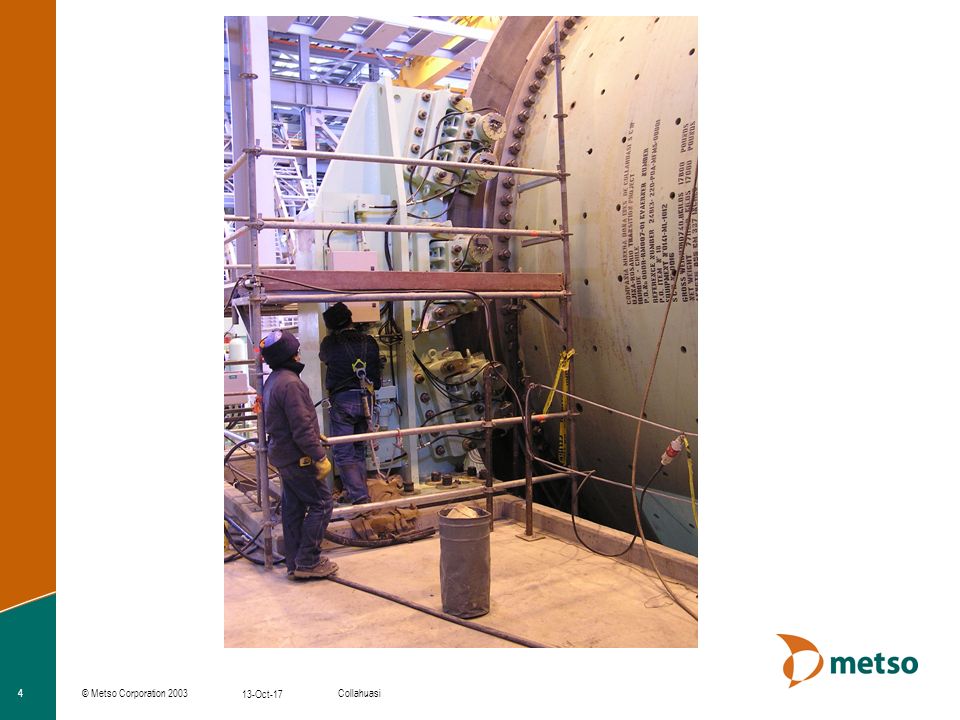

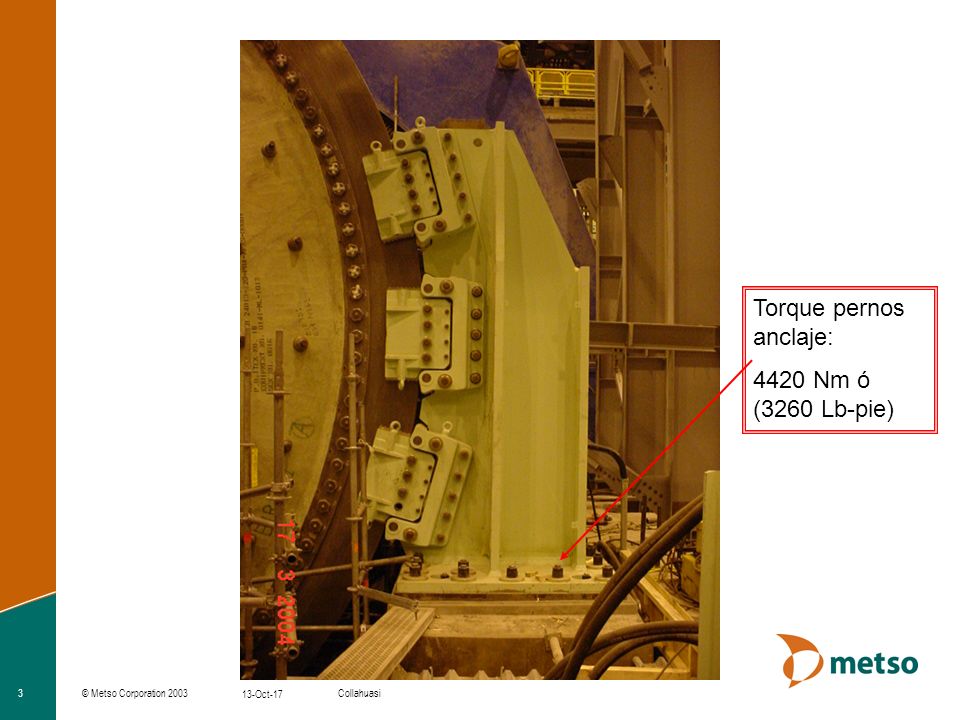

3 © Metso Corporation 2003 3 Collahuasi 13-Oct-17 Torque pernos anclaje: 4420 Nm ó (3260 Lb-pie)

4 © Metso Corporation 2003 4 Collahuasi 13-Oct-17

5 © Metso Corporation 2003 5 Collahuasi 13-Oct-17

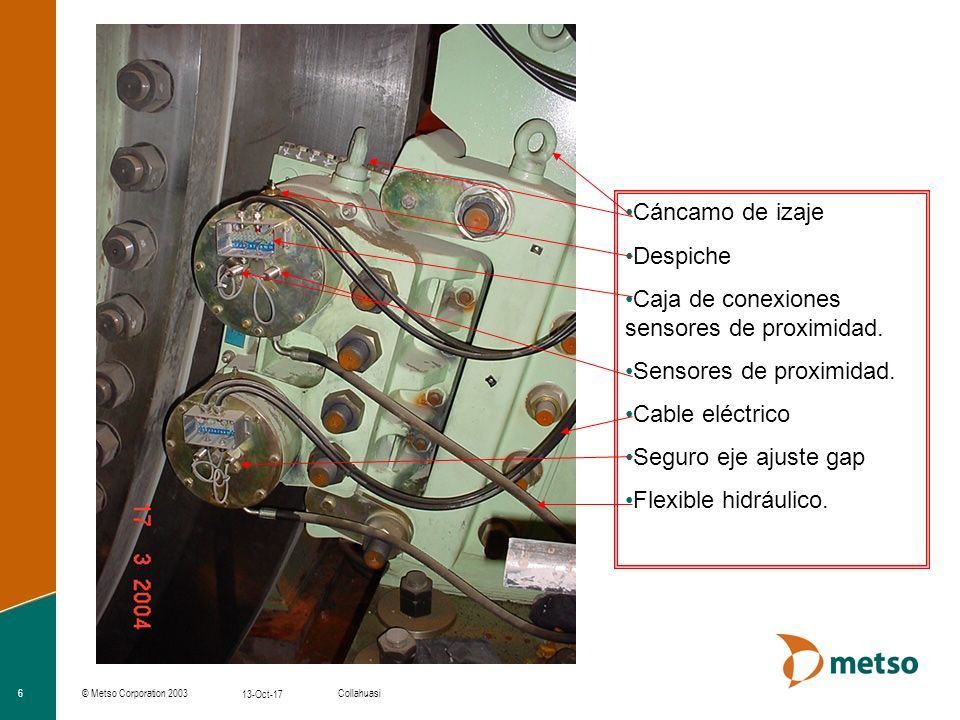

6 © Metso Corporation 2003 6 Collahuasi 13-Oct-17 Cáncamo de izaje Despiche Caja de conexiones sensores de proximidad. Sensores de proximidad. Cable eléctrico Seguro eje ajuste gap Flexible hidráulico.

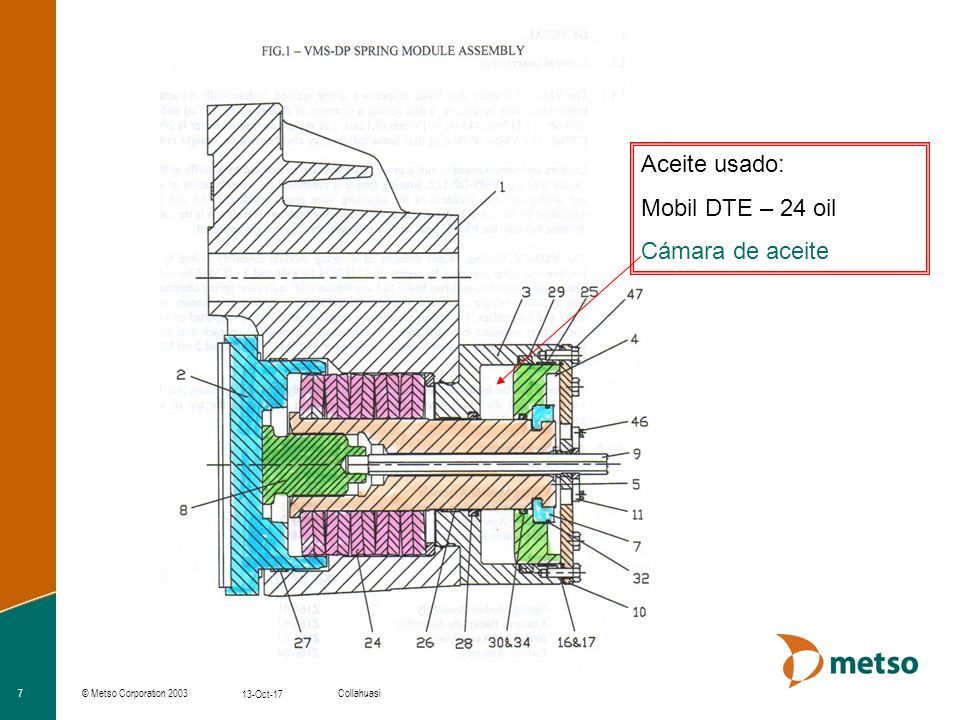

7 © Metso Corporation 2003 7 Collahuasi 13-Oct-17 Aceite usado: Mobil DTE – 24 oil Cámara de aceite

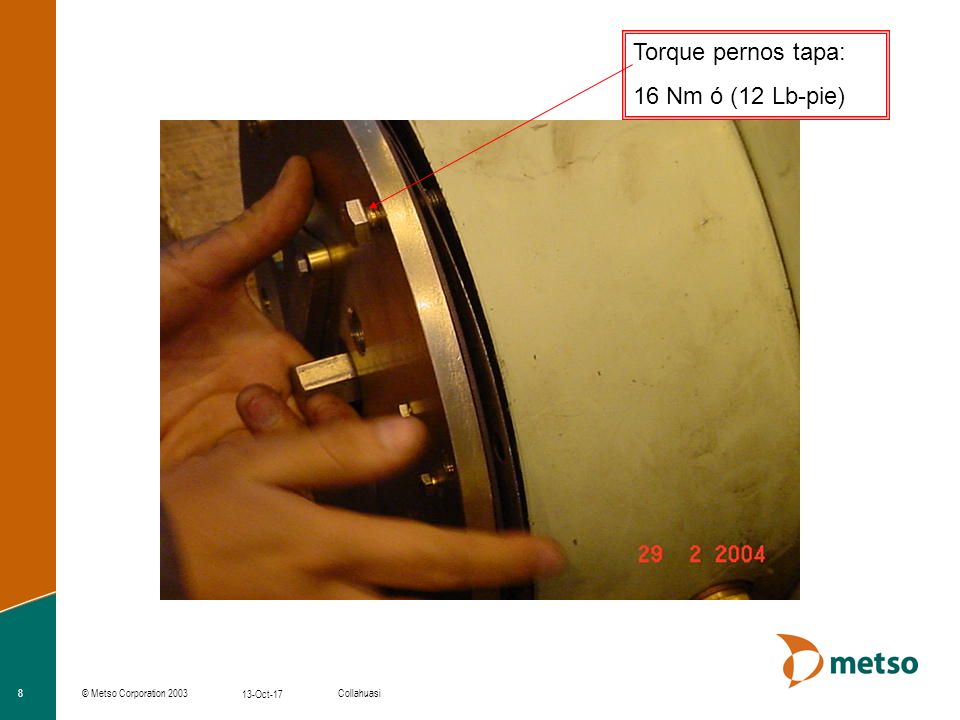

8 © Metso Corporation 2003 8 Collahuasi 13-Oct-17 Torque pernos tapa: 16 Nm ó (12 Lb-pie)

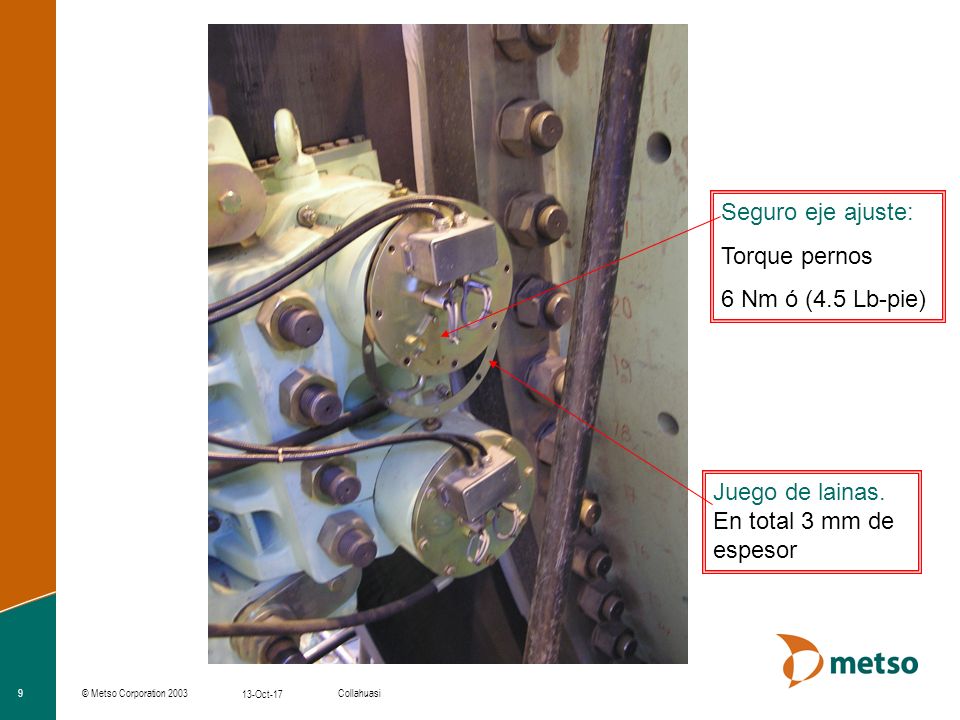

9 © Metso Corporation 2003 9 Collahuasi 13-Oct-17 Juego de lainas. En total 3 mm de espesor Seguro eje ajuste: Torque pernos 6 Nm ó (4.5 Lb-pie)

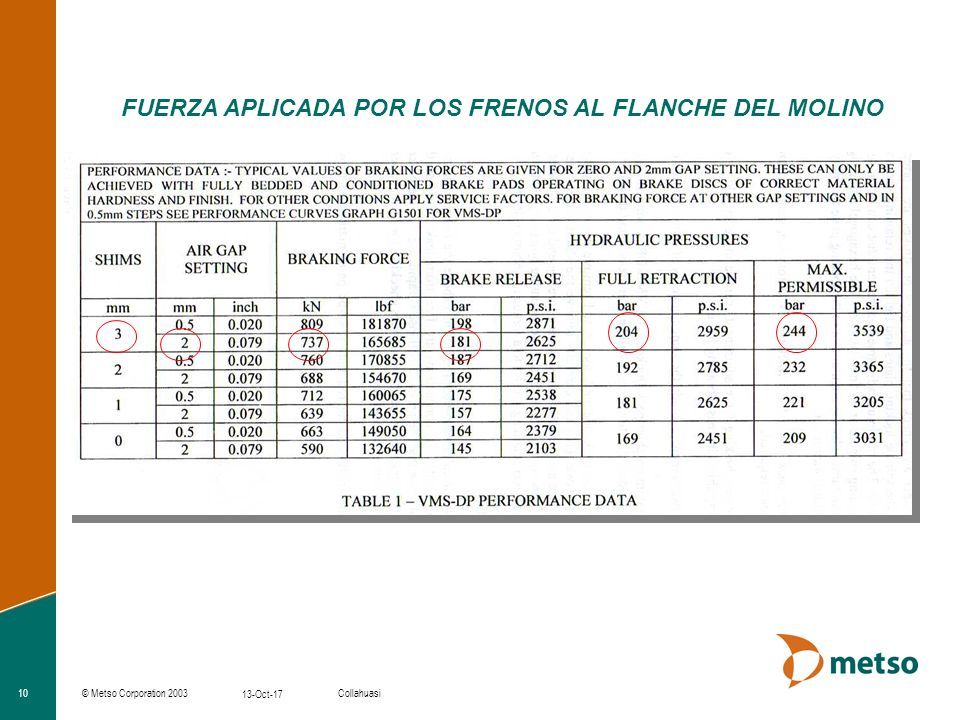

10 © Metso Corporation 2003 10 Collahuasi 13-Oct-17 FUERZA APLICADA POR LOS FRENOS AL FLANCHE DEL MOLINO

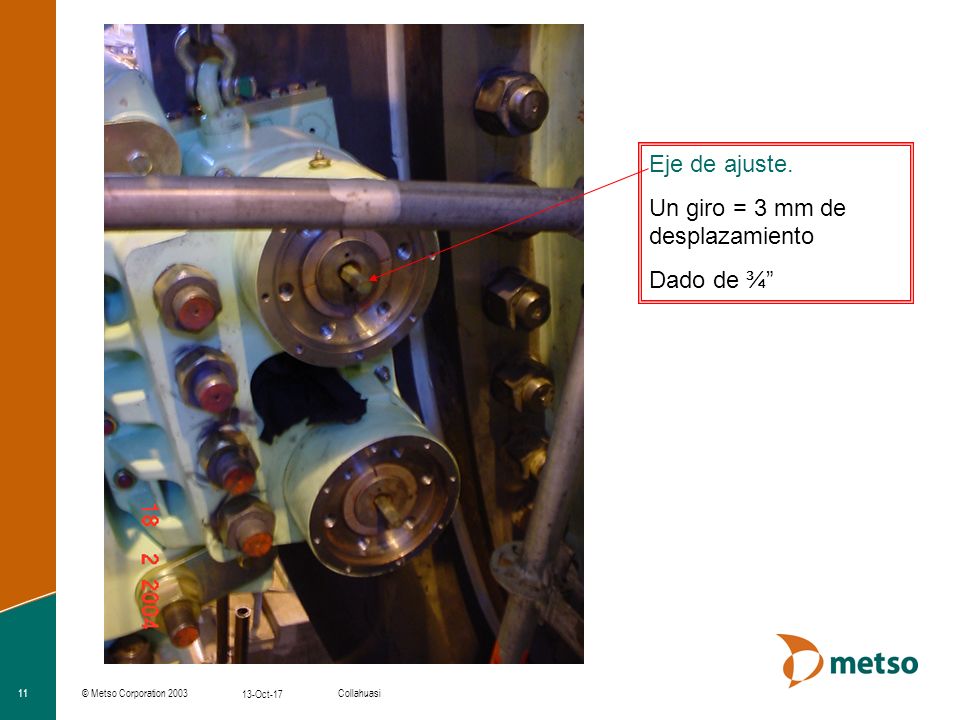

11 © Metso Corporation 2003 11 Collahuasi 13-Oct-17 Eje de ajuste. Un giro = 3 mm de desplazamiento Dado de ¾”

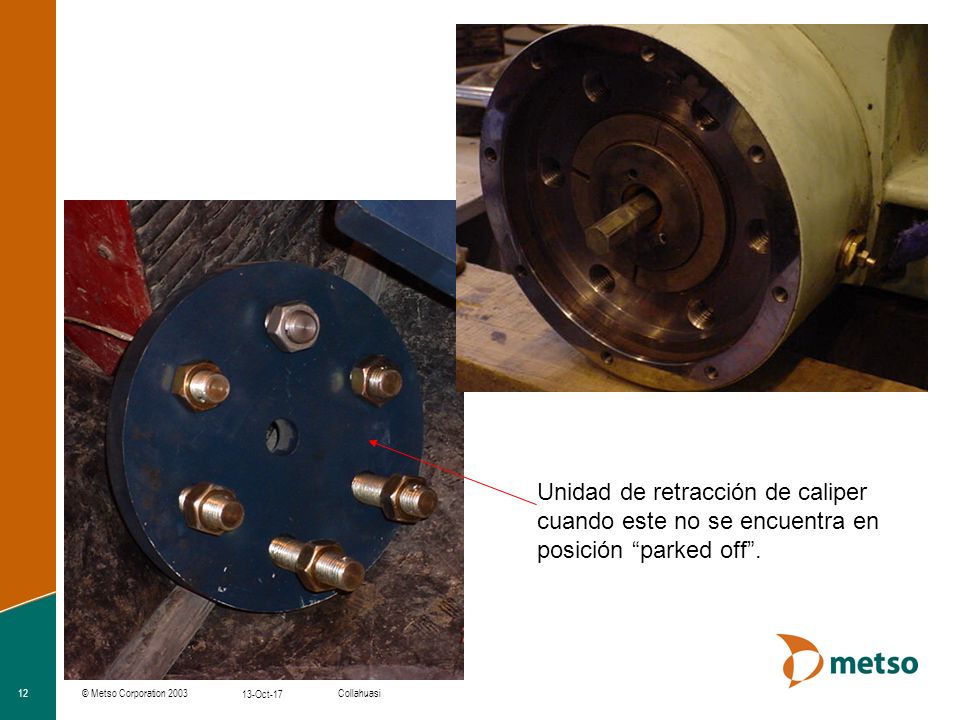

12 © Metso Corporation 2003 12 Collahuasi 13-Oct-17 Unidad de retracción de caliper cuando este no se encuentra en posición “parked off”.

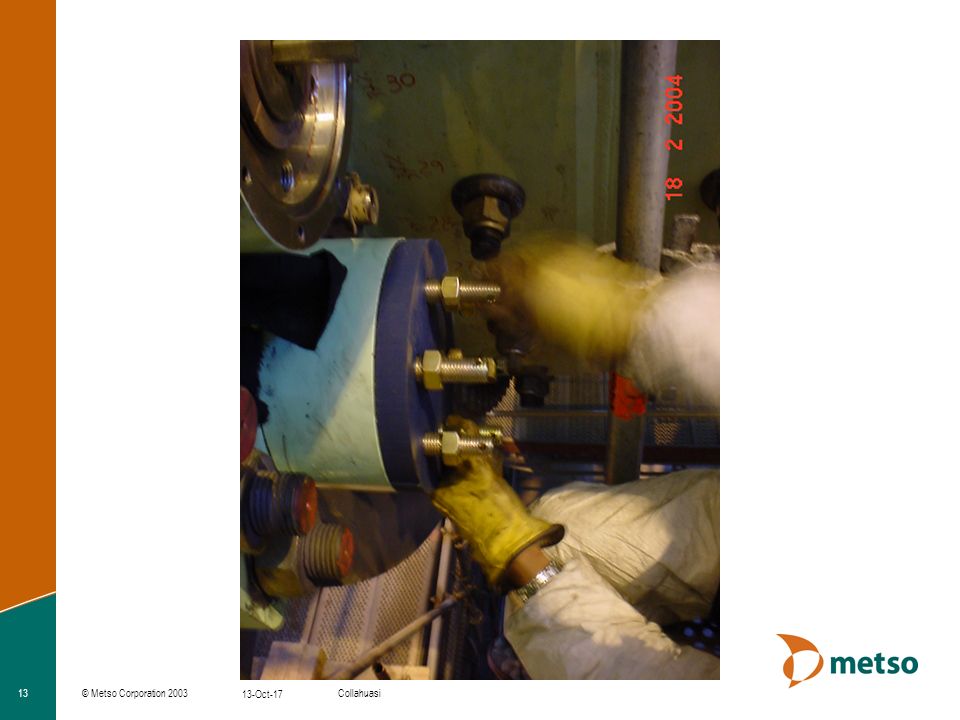

13 © Metso Corporation 2003 13 Collahuasi 13-Oct-17

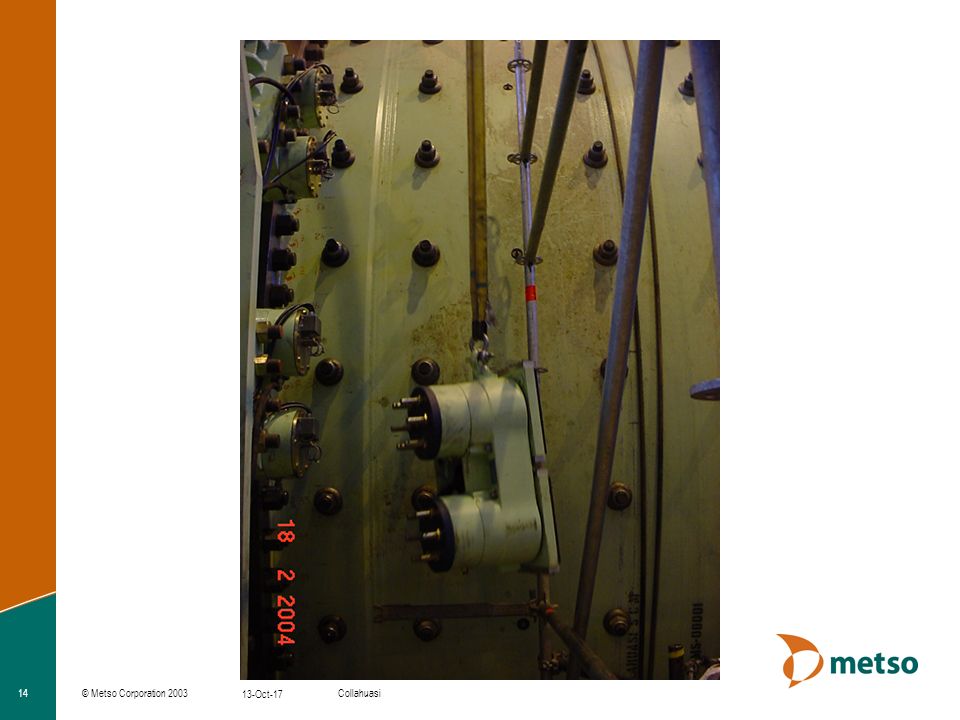

14 © Metso Corporation 2003 14 Collahuasi 13-Oct-17

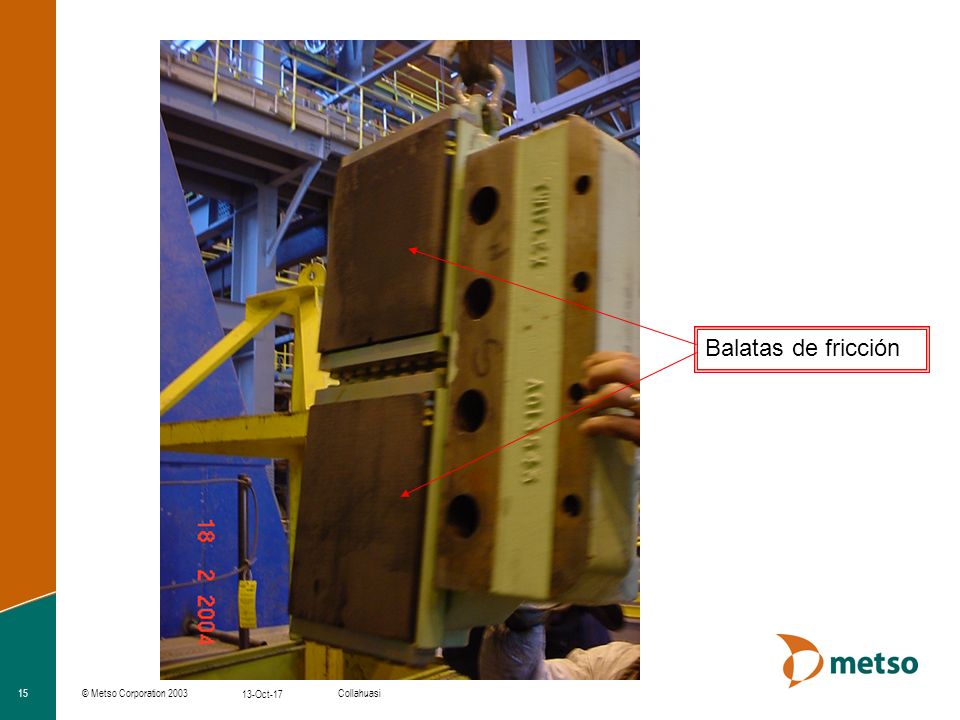

15 © Metso Corporation 2003 15 Collahuasi 13-Oct-17 Balatas de fricción

16 © Metso Corporation 2003 16 Collahuasi 13-Oct-17 Esparragos de amarre: Torques M24: 677 Nm (500 Lb-pie) M52: 5741 Nm (4235 Lb-pie)

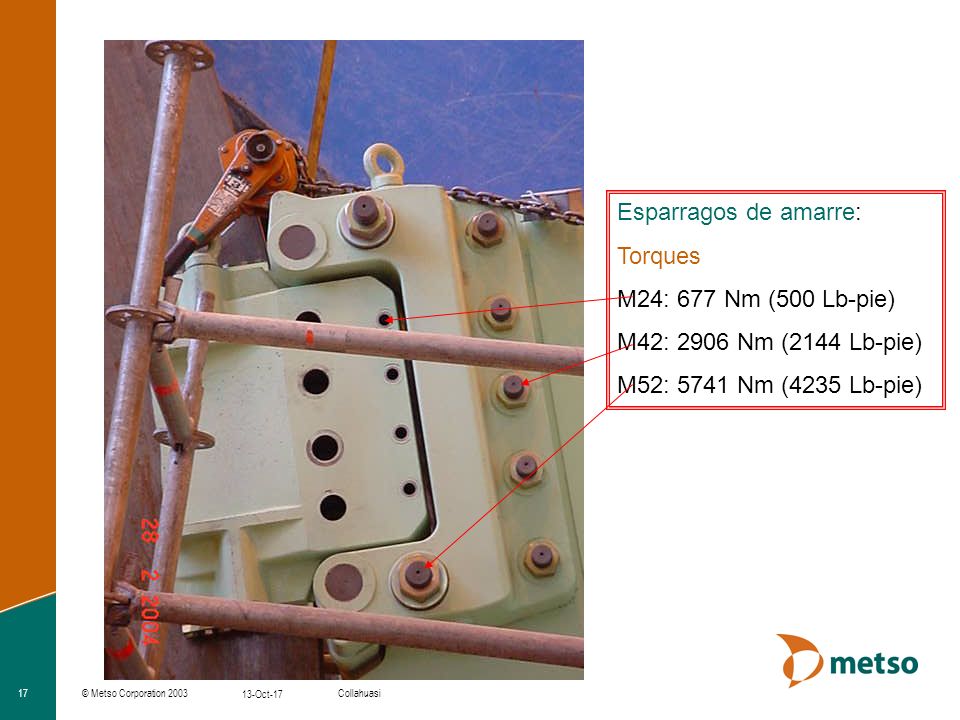

17 © Metso Corporation 2003 17 Collahuasi 13-Oct-17 Esparragos de amarre: Torques M24: 677 Nm (500 Lb-pie) M42: 2906 Nm (2144 Lb-pie) M52: 5741 Nm (4235 Lb-pie)

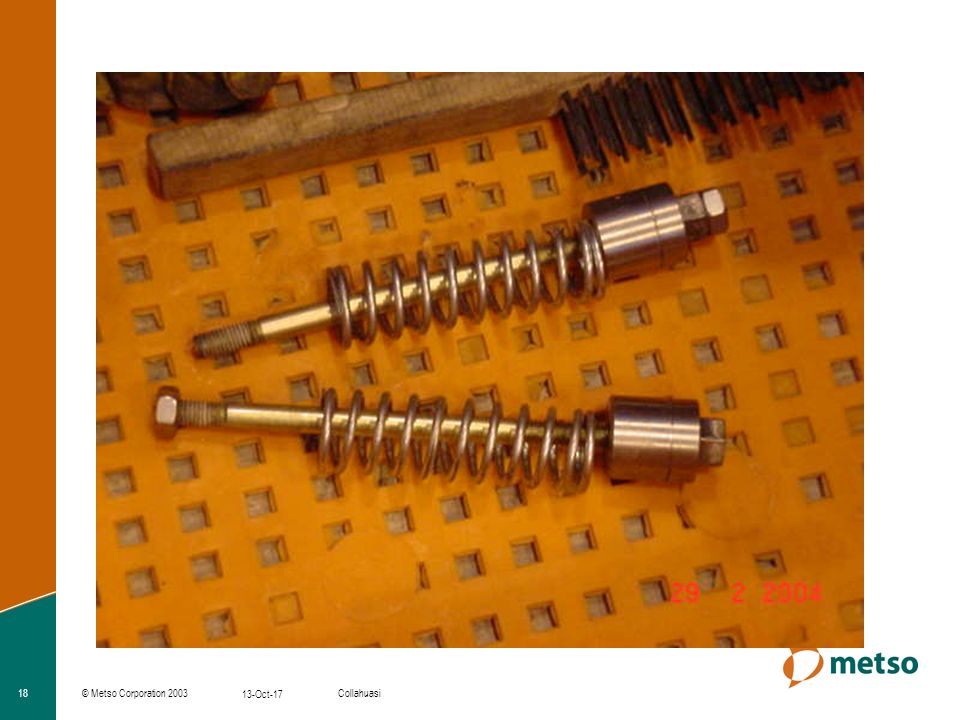

18 © Metso Corporation 2003 18 Collahuasi 13-Oct-17

19 © Metso Corporation 2003 19 Collahuasi 13-Oct-17

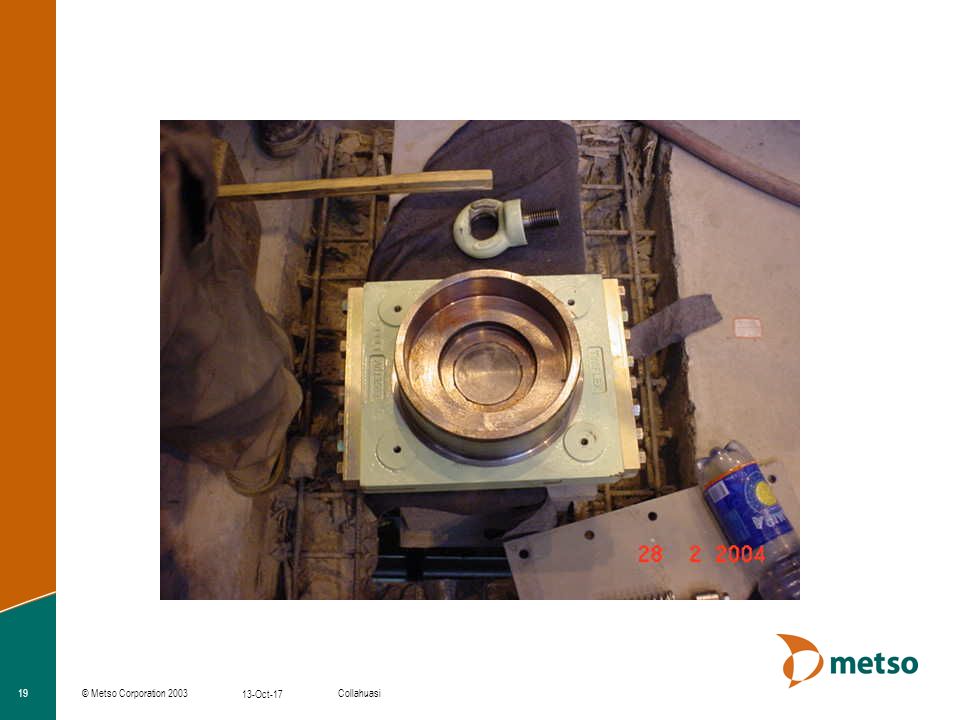

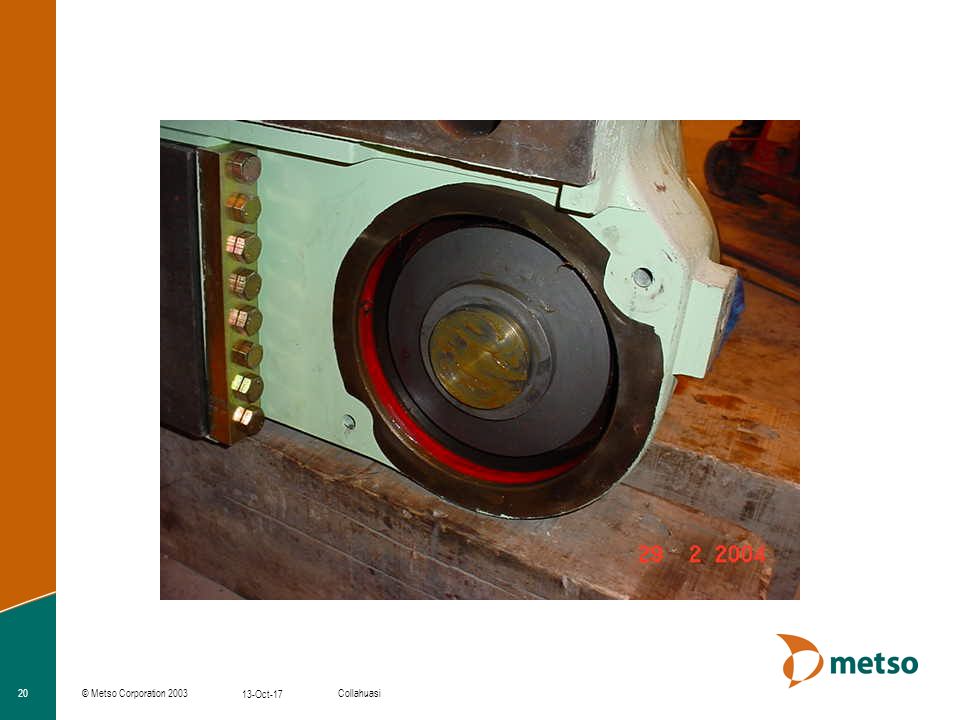

20 © Metso Corporation 2003 20 Collahuasi 13-Oct-17

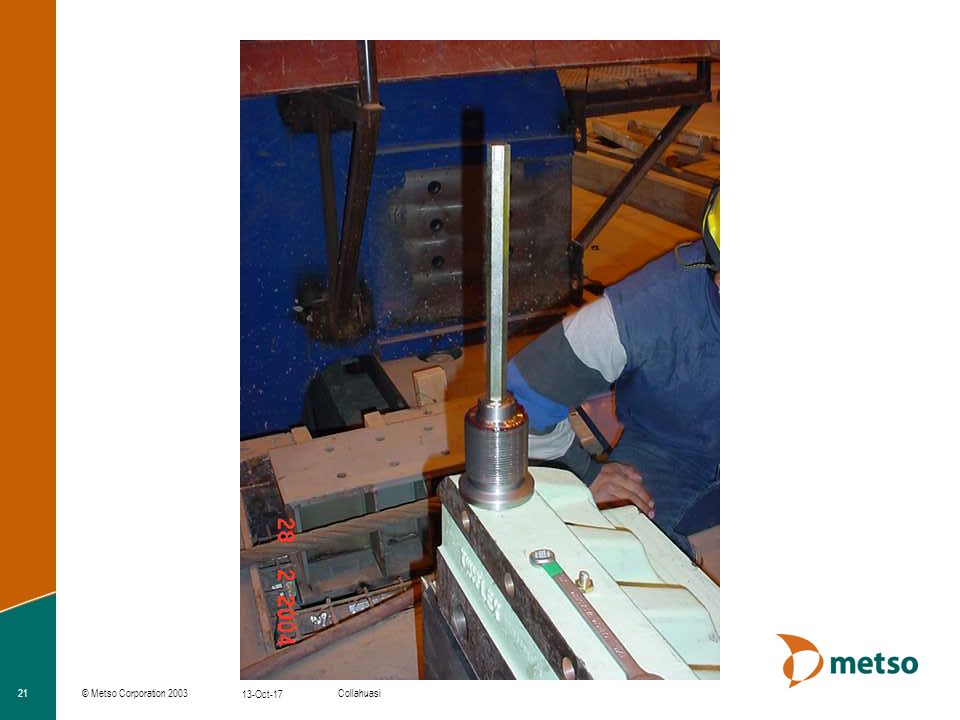

21 © Metso Corporation 2003 21 Collahuasi 13-Oct-17

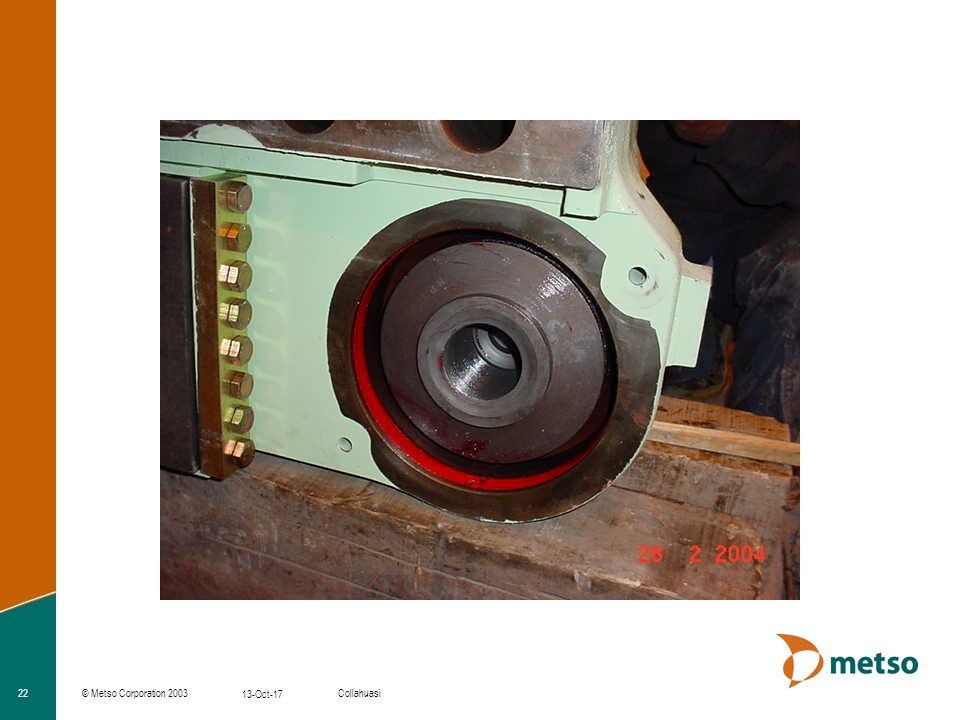

22 © Metso Corporation 2003 22 Collahuasi 13-Oct-17

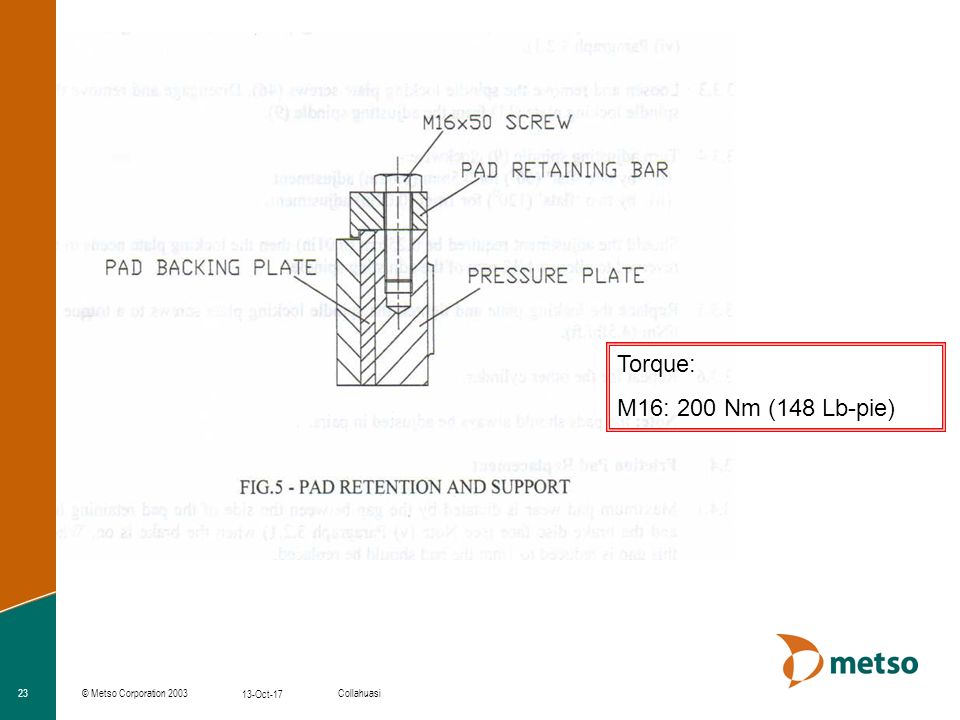

23 © Metso Corporation 2003 23 Collahuasi 13-Oct-17 Torque: M16: 200 Nm (148 Lb-pie)

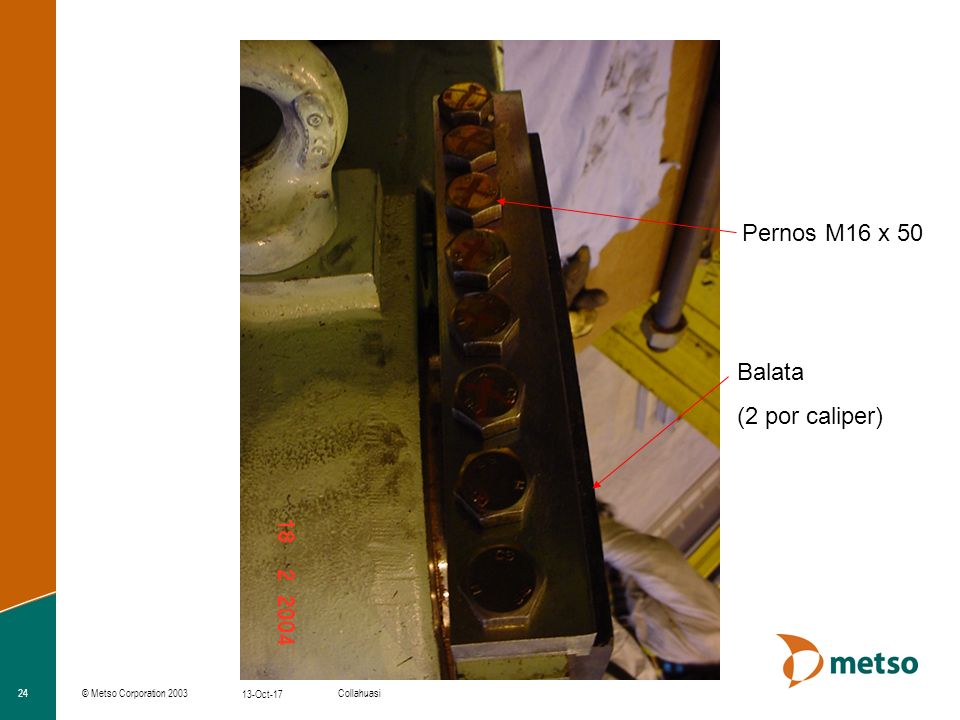

24 © Metso Corporation 2003 24 Collahuasi 13-Oct-17 Balata (2 por caliper) Pernos M16 x 50

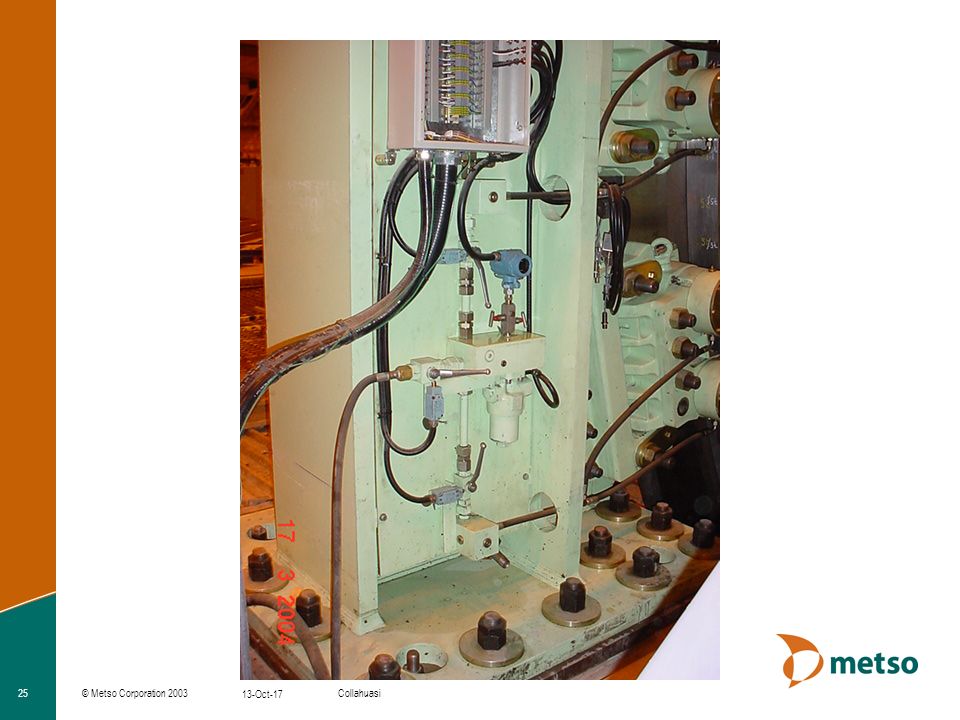

25 © Metso Corporation 2003 25 Collahuasi 13-Oct-17

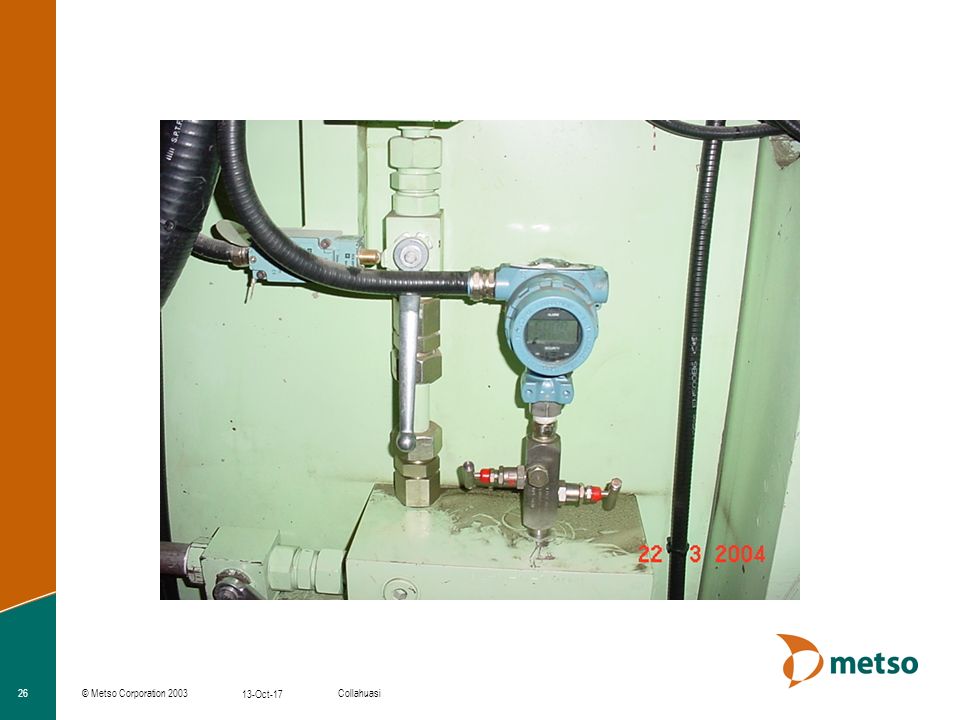

26 © Metso Corporation 2003 26 Collahuasi 13-Oct-17

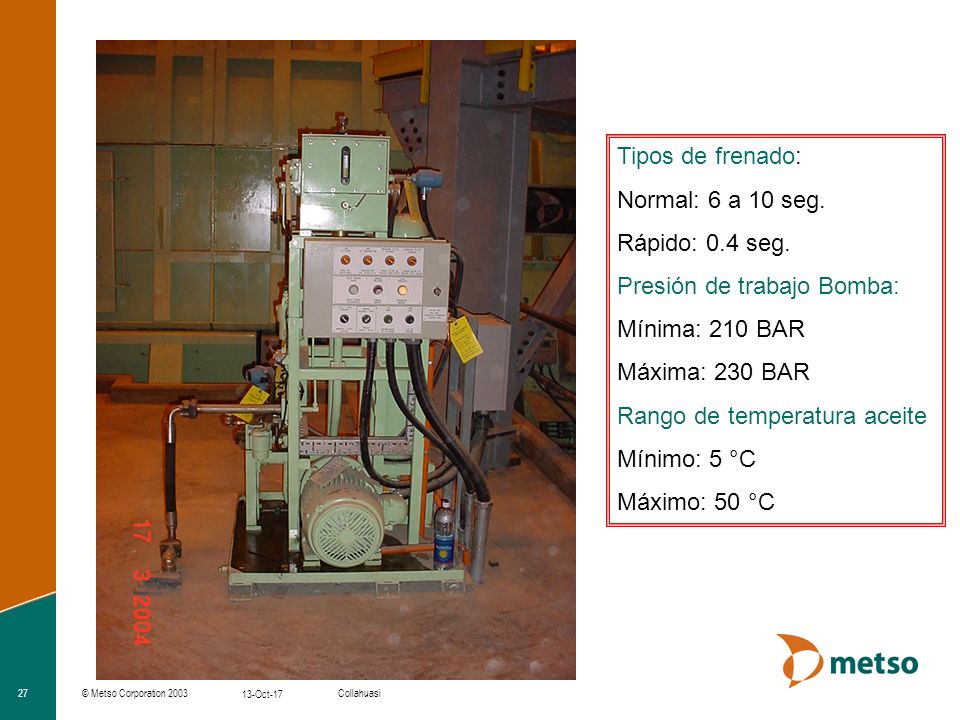

27 © Metso Corporation 2003 27 Collahuasi 13-Oct-17 Tipos de frenado: Normal: 6 a 10 seg. Rápido: 0.4 seg. Presión de trabajo Bomba: Mínima: 210 BAR Máxima: 230 BAR Rango de temperatura aceite Mínimo: 5 °C Máximo: 50 °C

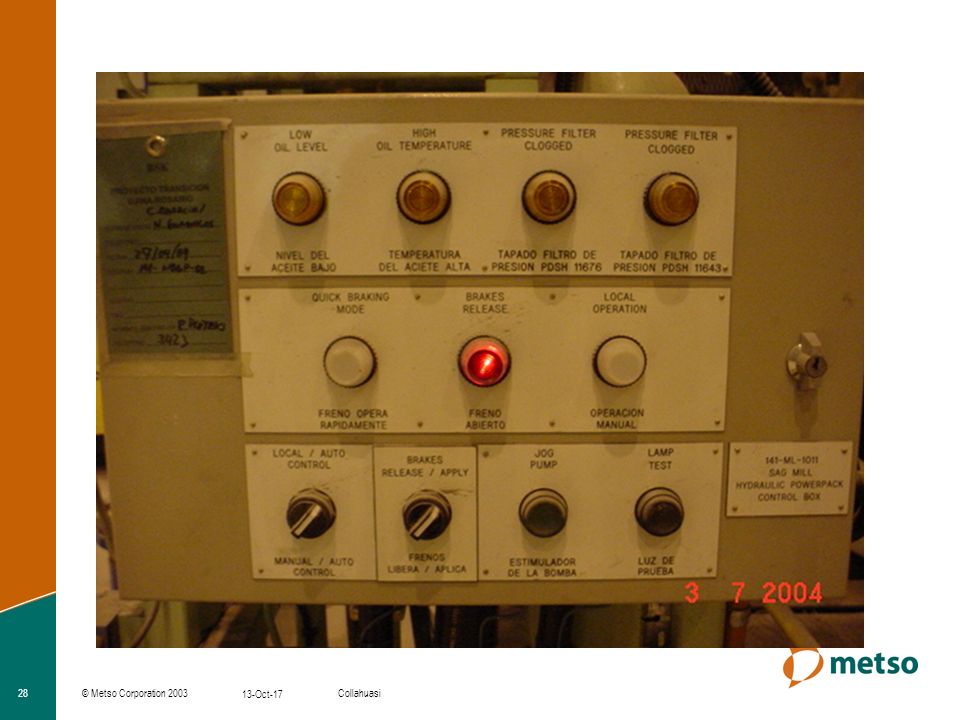

28 © Metso Corporation 2003 28 Collahuasi 13-Oct-17

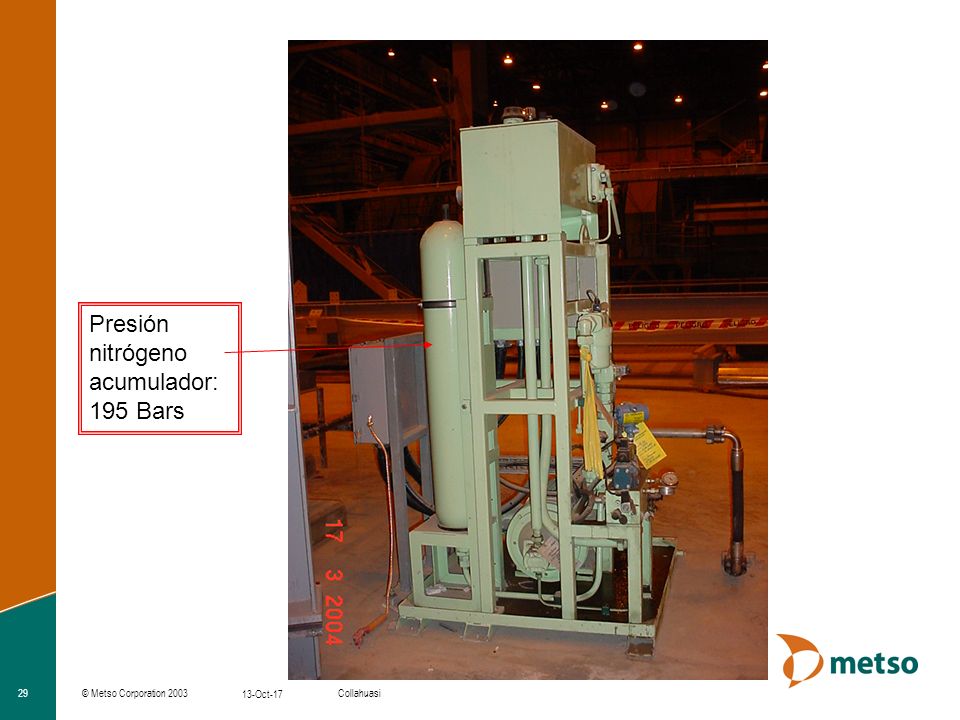

29 © Metso Corporation 2003 29 Collahuasi 13-Oct-17 Presión nitrógeno acumulador: 195 Bars

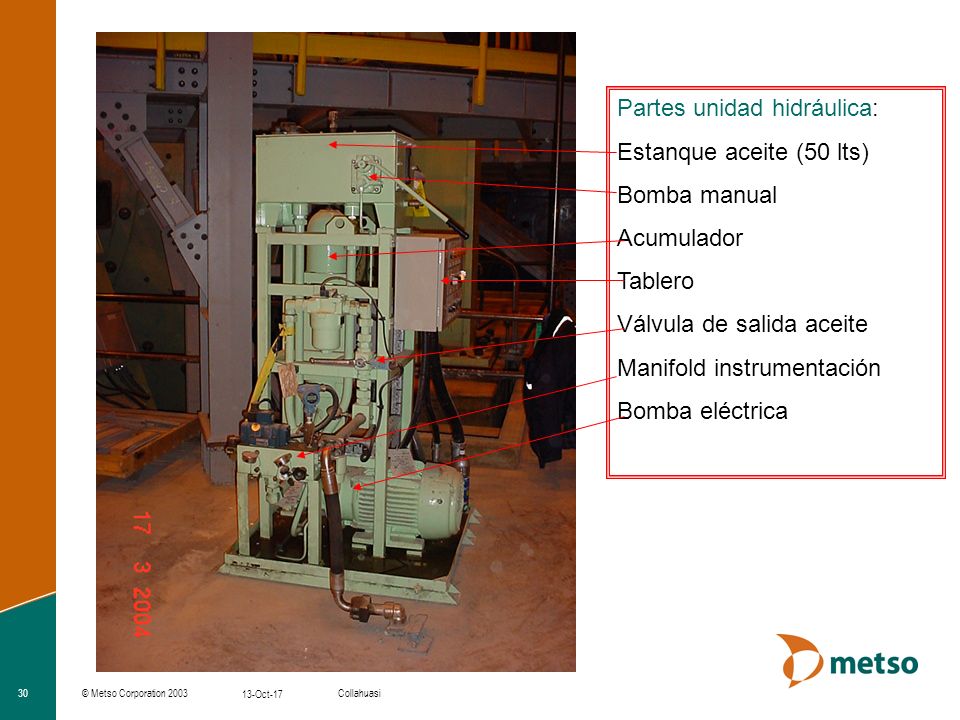

30 © Metso Corporation 2003 30 Collahuasi 13-Oct-17 Partes unidad hidráulica: Estanque aceite (50 lts) Bomba manual Acumulador Tablero Válvula de salida aceite Manifold instrumentación Bomba eléctrica

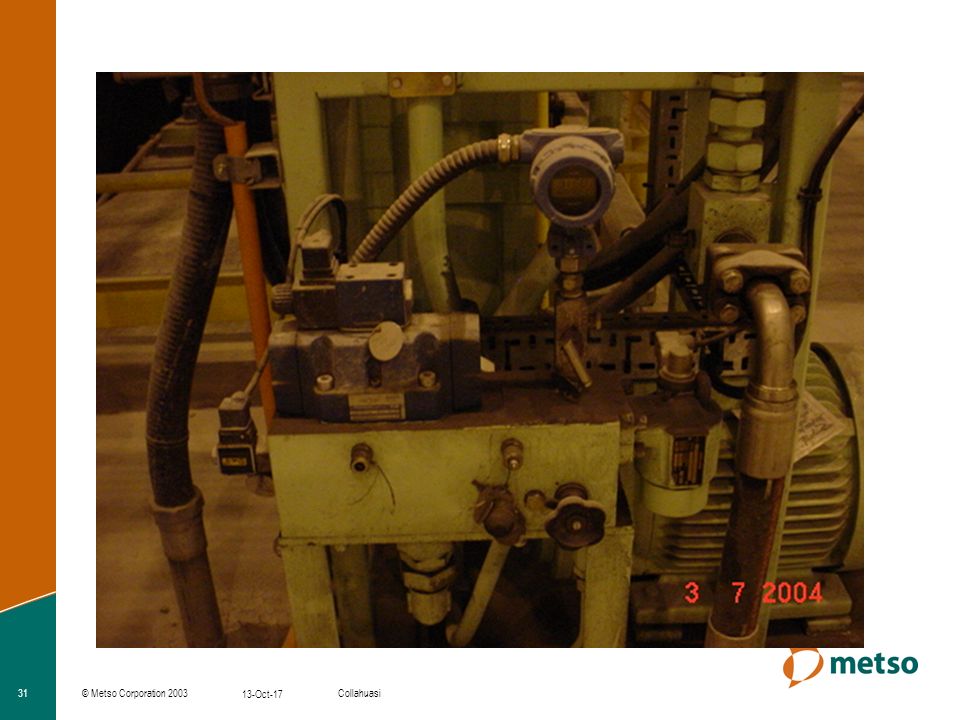

31 © Metso Corporation 2003 31 Collahuasi 13-Oct-17

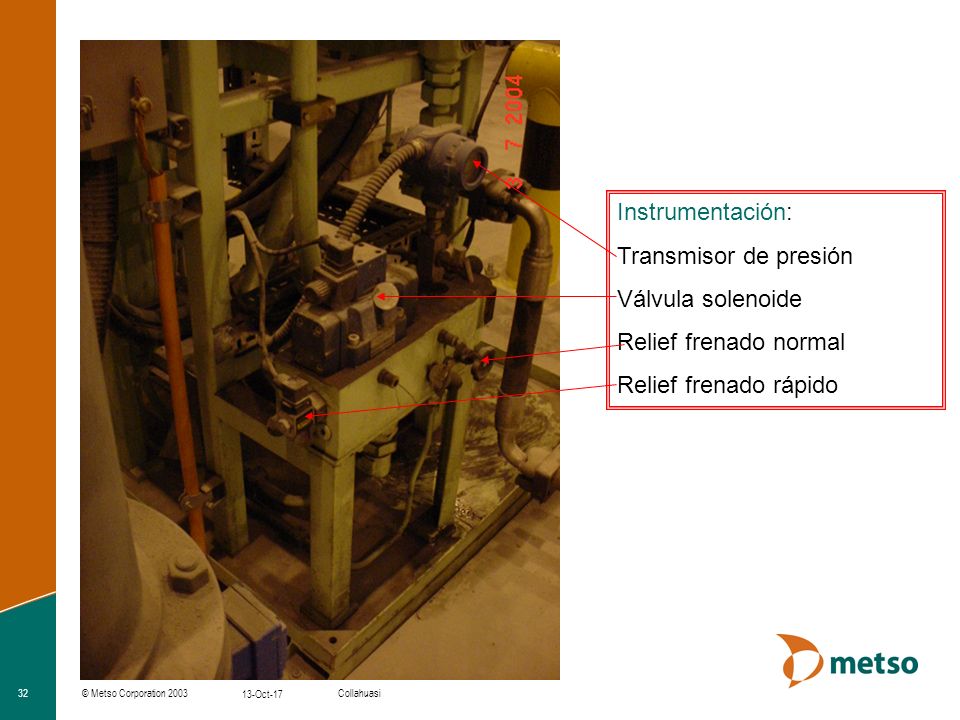

32 © Metso Corporation 2003 32 Collahuasi 13-Oct-17 Instrumentación: Transmisor de presión Válvula solenoide Relief frenado normal Relief frenado rápido
