Alineación de Ejes Sistemas Mecánicos II Unidad 2

2 El montaje incorrecto de motores y mecanismos de acoplamiento, representa uno de los principales problemas que repercuten en la vida de equipos y mecanismos, algunas afecciones incluyen: La vida del buje de la bomba y el motor se pueden reducir por una desalineación que provoca altas temperaturas o fuga de aceite. Aunque los fabricantes de acoplamientos flexibles anuncian que su diseño puede compensar la desalineación, los sellos mecánicos pueden fallar debido a que alineación no se encuentra dentro de las recomendaciones del fabricante de sellos.

3 La flecha puede romperse o fallar cuando la falta de alineación se aprecia a simple vista.
La falta de alineación excesiva puede provocar que los acoplamientos mas flexibles y mejor diseñados se desgasten o fallen rápidamente. La falta de alineación puede provocar que la bomba y el motor operen con ruido excesivo o inusual. La desalineación puede estar presente pero no verse en los datos de vibración.

4 Tipos de desalineación
Desalineación paralela Cuando las líneas centro de la flecha (del equipo son paralelas, pero están desfasadas una de la otra, se llama desalineación paralela.

5 Desalineación Angular
Es el termino usado cuando dos líneas centrales de un eje están en ángulo una respecto a la otra. La desalineación angular puede ocurrir en el plano horizontal o vertical delos ejes. Un objetivo típico es obtener una desalineación angular menor a 1°.

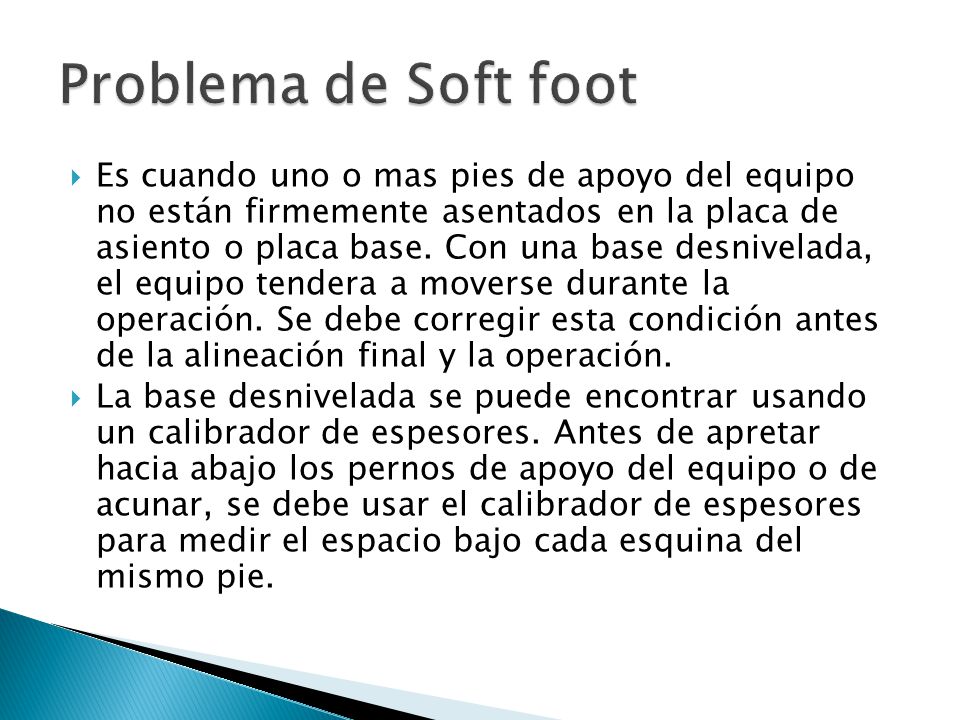

6 Problema de Soft foot Es cuando uno o mas pies de apoyo del equipo no están firmemente asentados en la placa de asiento o placa base. Con una base desnivelada, el equipo tendera a moverse durante la operación. Se debe corregir esta condición antes de la alineación final y la operación. La base desnivelada se puede encontrar usando un calibrador de espesores. Antes de apretar hacia abajo los pernos de apoyo del equipo o de acunar, se debe usar el calibrador de espesores para medir el espacio bajo cada esquina del mismo pie.

7 Métodos de alineación Relojes Indicadores
Los relojes indicadores se usan para medir la desalineación entre el equipo. Un reloj indicador le ayuda a determinar la alineación dentro de ± 0.001" Los relojes indicadores vienen pre calibrados del fabricante y deben volverse a revisar con un programa regular.

8 Alineación con regla Los métodos con reglas y galgas dependen de la resolución limitada del ojo humano y de la superficie del acoplamiento. La resolución alcanzada de 0,1 mm es insuficiente para la mayoría de las maquinas.

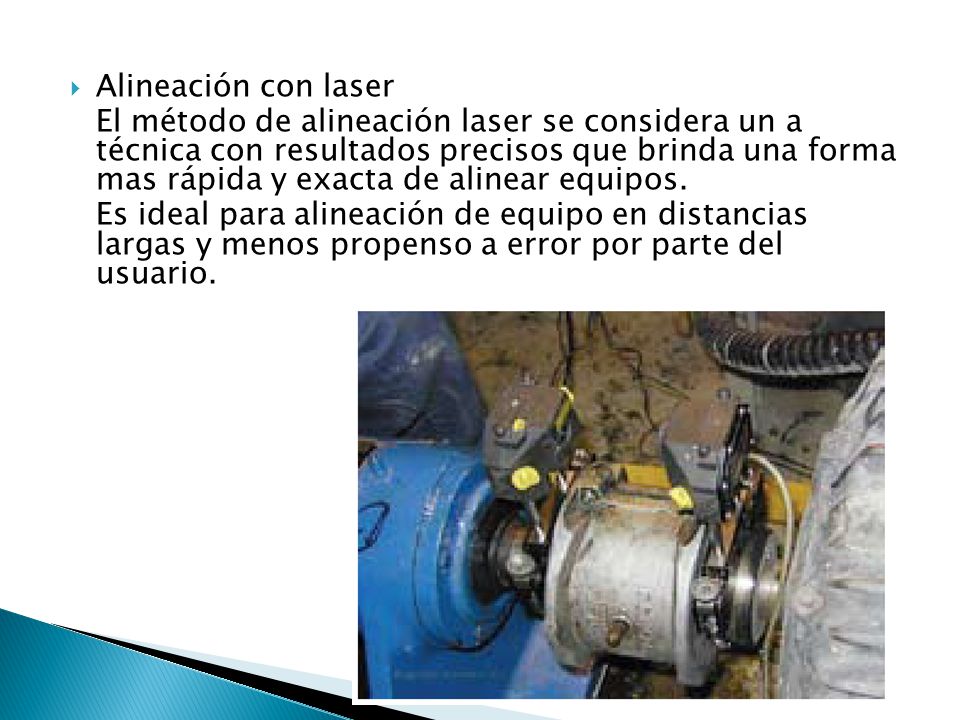

9 Alineación con laser El método de alineación laser se considera un a técnica con resultados precisos que brinda una forma mas rápida y exacta de alinear equipos. Es ideal para alineación de equipo en distancias largas y menos propenso a error por parte del usuario.

10 Tolerancias en las desalineaciones
Es complicado obtener una alineación perfecta, sin embargo cada maquina, posee una tolerancia para este tipo de defecto (Medidas estimadas para una acoplamiento de 10 pulgadas de diámetro).
